В компании «Гарант-Сервис» вы можете заказать производство паровых емкостных подогревателей ВПЕГ (аналог СТД) и классических пароводяных подогревателей. Они применяются в котельных, тепловых станциях, а также для других коммунально-хозяйственных нужд. Паровые емкостные подогреватели горизонтального исполнения ВПЕГ (СТД) применяется в системах водоснабжения, в которых разбор горячей воды является периодическим.

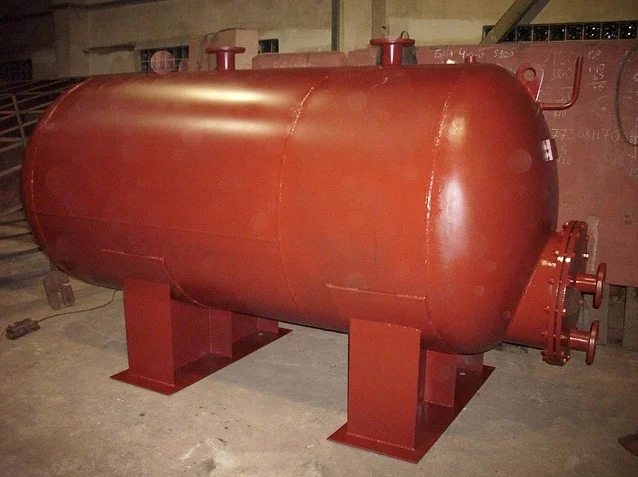

Подогреватель ВПЕГ состоит из стального цилиндрического корпуса, эллиптических или плоских днищ и змеевика.
ВПЕГ: краткие технические характеристики
| ВПЕГ-1,0 СТД 3068 | ВПЕГ-1,6 СТД 3069 | ВПЕГ-2,5 СТД 3070 | ВПЕГ-4,0 СТД 3071 | |
| Общая емкость, л | 1180 | 1880 | 2890 | 4460 |
| Рабочая емкость, л | 1000 | 1600 | 2500 | 4000 |
| Площадь поверхности нагрева, м 2 | 1,55 | 2,45 | 3,76 | 4,87 |
| Рабочее давление в корпусе (змеевике), МПа | 0,5 (0,5 . .. 0,7) | |||
| Пробное давление в корпусе (змеевике), МПа | 0,8 (0,9) | |||
| Максимальная температура в змеевике,oC | 170 | |||
| Максимальная температура в корпусе,oC | 75 | |||
| Масса подогревателя, кг | 748 | 930 | 1197 | 1336 |
| Масса подогревателя, заполненного водой, кг | 1928 | 2810 | 3750 | 5796 |
Ресурс
Расчетный срок службы подогревателей ВПЕГ — 20 лет
Средний ресурс до капитального ремонта не менее 24 000 ч.
Средняя наработка до отказа – не менее 6 000 ч.
Компания «Гарант-Сервис» предоставляет
Вы можете задать Ваши вопросы или оставить заявку на емкостные водоподогреватели ВПЕГ (СТД) по телефону +7(351)250-70-77 или электронной почте [email protected]
8 (351) 250-70-77
?
Подогреватель емкостной ВПЕ — ППК Свердловский
Подогреватель емкостной ВПЕ (ВПЕГ) представляет собой стальной горизонтальный паровой подогреватель воды, которая предназначена для различных хозяйственных и технологических нужд, требующих периодического разбора.
Подогреватели ВПЕ являются аналогами снятых с производства подогревателей СТД. Выпуск емкостных подогревателей ВПЕ осуществляется по ТУ 3615-011-45602104-2018 «Аппараты емкостные сварные».
Описание и принцип работы
Горизонтальный емкостной подогреватель предназначен для нагрева воды в насыщенным паром (или горячей водой) в системах горячего водоснабжения. Подогреватель емкостной ВПЕ является разновидностью кожухотрубного подогревателя, для которого характерны следующие основные элементы: стальной корпус, змеевик, днища (плоские или эллиптические), штуцер входа, штуцер выхода.
Теплоноситель (пар или горячая вода) движется через змеевик, внутри корпуса подогревателя. Нагреваемая вода поступает в корпус подогревателя через штуцер входа в нижней части, а после нагрева покидает подогреватель через штуцер выхода в верхней части корпуса.
Рабочие параметры
| Рабочая среда | пар / горячая вода |
| Давление рабочей среды, МПа (кгс/см2) | 0,5 (5) |
| Время нагрева воды от 5 до 75°С (среднее), мин | 60 |
При снижении давления греющего пара также меняется скорость нагрева воды в подогревателе.
Параметры нагрева отражены в таблице:
| Рабочее давление пара, МПа | 0,2 | 0,07 | 0,02 |
| Время нагрева воды, мин | 76 | 95 | 110 |
Рабочий внутренний объем подогревателя определяется объемом воды находящейся выше змеевика.
Конструкция подогревателя ВПЕ

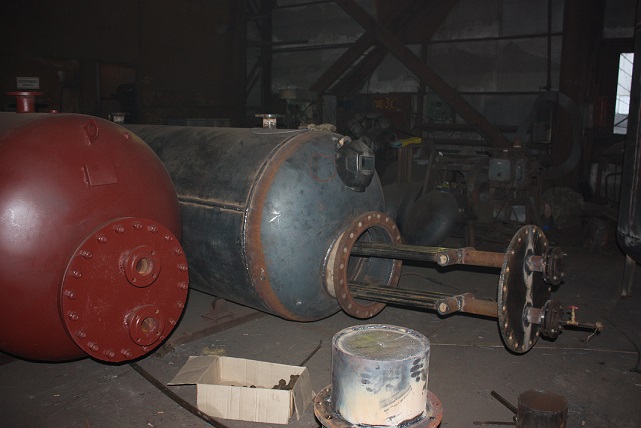

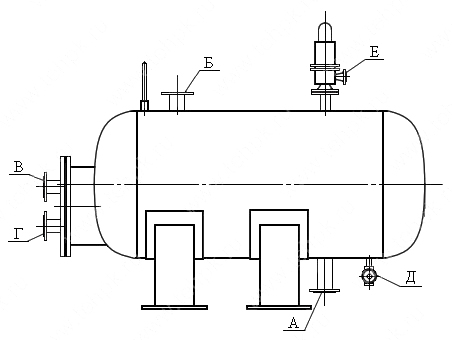

Как было указано выше, подогреватель емкостной ВПЕ состоит из корпуса, змеевика, днищ, присоединительных патрубков, а также опор. Корпус аппарата выполняется из стальной горизонтальной обечайки с плоскими или эллиптическими днищами по краям (зависит от исполнения). Конструкция змеевика разделена на две части. С одной стороны змеевик состоит из теплообменных труб и калачей, а с другой — патрубков входа и выхода пара с присоединительными фланцами. На корпусе подогревателя располагаются штуцера для установки термометра, предохранительного клапана, а также штуцера входа и выхода нагреваемой воды. В нижней части корпуса также расположены опоры.
Материальное исполнение — сталь 20/сталь 3. Возможно применение иных марок стали, например 09Г2С, нержавеющая сталь. Стоимость нестандартного оборудования рассчитывается по запросу Заказчика.
Основные технические характеристики и габаритные размеры подогревателей ВПЕ
| Обозначение | Наружный диаметр корпуса D, мм | Высота H, мм | Длина L, мм | Размер L1, мм | Размер h2, мм | Размер h3, мм | Масса, кг |
| Подогреватель ВПЕ №0,4 (СТД 3073) | 720 | 1450 | 1535 | 410 | 675 | 480 | 355 |
| Подогреватель ВПЕ №0,64 (СТД 3074) | 720 | 1450 | 2160 | 410 | 675 | 480 | 504 |
| Подогреватель ВПЕ №1 (СТД 3068) | 920 | 1710 | 2360 | 950 | 675 | 480 | 621 |
| Подогреватель ВПЕ №1,6 (СТД 3069) | 920 | 1710 | 3460 | 2050 | 675 | 480 | 892 |
| Подогреватель ВПЕ №2,5 (СТД 3070) | 1220 | 2010 | 3065 | 1160 | 790 | 480 | 1755 |
| Подогреватель ВПЕ №4 (СТД 3071) | 1220 | 2010 | 4430 | 2800 | 790 | 480 | 2872 |
* — Размеры в таблице указаны справочно.
Производитель оставляет за собой право вносить изменения в конструкцию прибора не обозначенные в данной таблице. Актуальные параметры указываются в паспорте изделия или по дополнительному запросу Заказчика.
В целях обеспечения бесперебойного горячего водоснабжения рекомендуется устанавливать в системе одновременно несколько подогревателей. При этом разбор воды осуществляется с одного подогревателя, в то время пока в другом происходит подогрев воды.
Качество и гарантийные обязательства
Подогреватели емкие паровые типа ВПЕ (СТД) выпускаются в соответствии с техническими условиями завода-производителя. Теплообменные аппараты выпускаются из нового сырья, соответствующего требованиям качества и безопасности. Качество продукции подтверждено декларацией соответствия ТР ТС 010/2011 «О безопасности машин и оборудования».
Эксплуатация водоподогревателей должна производиться в соответствии с «Правилами технической эксплуатации тепловых энергоустановок», «Правилами техники безопасности при эксплуатации тепломеханического оборудования электрических и тепловых сетей».
Расчетный срок службы — не менее 10 лет. Гарантийный срок эксплуатации — 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
Как сделать заказ на подогреватель?
Теплообменные емкостные аппараты ВПЕ (СТД) изготавливаются под заказ. В среднем срок изготовления занимает 15-20 дней. Для расчета стоимости подогревателя необходимо направить запрос в отдел продаж по координатам на странице КОНТАКТЫ. В запросе требуется указать модель подогревателя, количество, а также если имеются существенные характеристики.
Вы также можете воспользоваться специальной формой — ОТПРАВИТЬ ЗАЯВКУ на сайте. После расчета Вам будет направлено ценовое предложение с актуальным сроком изготовления.
Доставка готовой продукции осуществляется транспортными компаниями во все города РФ, а также города стран Таможенного союза ЕАЭС (Армения, Казахстан, Белоруссия, Киргизия). Стоимость транспортных расходов рассчитывается и оплачивается дополнительно.
