Как подключить реверсивный магнитный пускатель: схема, описание

В каждой установке, в которой требуется запуск электродвигателя в прямом и обратном направлении обязательно присутствует магнитный пускатель реверсивной схемы. Подключение такого компонента не является столь сложной задачей как, кажется, на первый взгляд. К тому же востребованность таких задач появляется довольно часто. К примеру, в сверлильных станках, отрезных установках или же лифтах, если это касается не бытового использования.

Принципиальным отличием такой схемы от одинарной является наличие дополнительной цепи управления и немного измененной силовой части. Также для осуществления переключения такая установка оснащена кнопкой (SB3 на рисунке). Такая система, как правило, защищена от короткого замыкания. Для этого перед катушками в силовой цепи предусмотрено наличие двух нормально — замкнутых контакта (КМ1.2 и КМ2.2) производные от контактных приставок, размещенных в позиции магнитных пускателей (КМ1 и КМ2).

Для того чтобы приведенная схема была читабельной, изображения цепи на ней и силовые контакты имеют различное цветовое оформление. Также для упрощения, здесь не были указаны пары силовых контактов, обычно имеющие цифробуквенные аббревиатуры. Впрочем, с данными вопросами можно ознакомиться в статьях, посвященных подключению стандартных магнитных пусковых систем.

Описание этапов включения

При задействовании выключателя QF1, одновременно все три фазы примыкают к силовым контактам пускателя (КМ1 и КМ2) и пребывают в таком положении. При этом первая фаза, представляющая собой запитку для цепи управления, проходя через автомат защиты всей схемы управления SF1 и кнопку выключения SB1, подает напряжение на контактную группу под третьим номером, который относится к кнопкам: SB2, SB3. При этом
существующий у пускателей (КМ1 и КМ2) контакт под аббревиатурой 13НО приобретает значение дежурного. Таким образом система является полностью готовой к работе.

Прекрасная схема, которая наглядно показывает механизм монтажа реальных элементов представлена на фото ниже.

Переключение системы при обратном вращении двигателя

Задействовав кнопку SB2, мы направляем напряжение первой фазы на катушку, которая относится к магнитному пускателю КМ1. После этого происходит задействование нормально –разомкнутых контактов и отключение нормально –замкнутых. Таким образом, замыкая контакт КМ1 происходит эффект самозахвата пускателя. При этом все три фазы поступают на соответствующей обмотке двигателя, который, в свою очередь, начинает создавать вращательное движение.

Созданная схема предусматривает наличие только одного рабочего пускателя. К примеру, может работать только КМ1 или же, наоборот, КМ2. На приведенном рисунке, вы можете увидеть схему, при которой двигатель работает в нормальном направлении. Указанная цепь обладает реальными элементами.

Изменение вращательного движения

Теперь для придания обратного направления движения, вам необходимо изменить положение силовых фаз, что удобно сделать при помощи переключателя КМ2.

Важно! В процессе изменения вектора вращения должна присутствовать функция остановки двигателя перед запуском нового цикла.

Все происходит благодаря размыканию первой фазы. При этом все контакты возвращаются в исходно положение, обесточив обмотку двигателя. Данная фаза является ждущим режимом.

Задействование кнопки SB3 приводит в действие магнитный пускатель с аббревиатурой КМ2, который, в свою очередь, меняет положение второй и третьей фазы. Это действие заставляет двигатель вращаться в обратном направлении. Теперь КМ2 является ведущим и пока не произойдет его размыкание КМ1 будет не задействован.

Силовые цепи

Фотография, представленная ниже, наглядно описывает работу силовых цепей. В таком положении двигатель имеет нормальное вращение.

Теперь же мы видим, что произошел переброс фазового напряжения и поскольку вторая и третья фазы изменили положение, двигатель приобрел обратное вращение.

На фотографии, где представлены реальные элементы вы можете увидеть схему подключения, на которой первая фаза отмечена белым цветом, вторая красным и третья голубым цветом.

Как производится защита силовых цепей от короткого замыкания

Как уже было сказано ранее, прежде чем произвести процесс изменения фазности, следует остановить вращение двигателя. Для этого в системе как раз и предусмотрены нормально –замкнутые контакты. Поскольку при их отсутствии, невнимательность оператора рано или поздно привела бы к межфазному замыканию, которое бы произошло в обмотке двигателя второй и третьей фазы. Предложенная схема является оптимальной, поскольку допускает работу только одного магнитного пускателя.

Заключение

Представленная информация может с первого взгляда показаться сложной. Однако, предоставленные схемы и фото являются наглядным примером решения подобной задачи. Их изучение гарантировано обеспечит успех создаваемой системы. Нередко в помощь начинающим отличным примером может служить видеокурс.

Поскольку информация, представленная в движении, имеет куда большую наполненность и структурную ценность.

Также нелишним будет ознакомиться с информацией, касающейся защиты всей цепи электрического двигателя, что даст возможность к созданию надежных систем.

bouw.ru

Подключение реверсивного магнитного пускателя — Всё о электрике в доме

схема реверсивного магнитного пускателя

Схема подключения реверсивного магнитного пускателя является ядром управления, так как много электрооборудования работает на реверсе. и именно этот аппарат изменяет направление вращения двигателя. Реверсивный пускатель почти ничем не отличается от нереверсивного, единственная его особенность в наличии вспомогательных нормально замкнутых контактов, и такие аппараты, осуществляя реверс, работают в паре.

Подключим силовые провода. Вроде ничего сложного, но есть маленький нюанс. Ротор изменяет направление вращения благодаря смене чередования фаз — две фазы меняются местами.

Посмотрите на рисунки: при включении КМ1 фазы какими пришли на вход, такими и выходят, на КМ2 желтая фаза вышла без изменений, а вот красная поменялась с синей местами. Это и есть реверсивное переключение.

Теперь разберемся со схемой подключения реверсивного магнитного пускателя. Катушки возьмем на 380V и цепи защитим предохранителем FU (Рис.2). Символы элементов разбирать не будем. Для справки ссылка на нужные нам условные графические обозначения электросхем .

Цифры на чертеже — маркировка проводов. 1 и 2 провод отправляются к двум фазам силовой линии. Кнопка выключения SB1, нормально замкнутый контакт КМ2.2, катушка КМ1, предохранитель FU — вся эта цепь замыкается пусковой кнопкой SB2, включается КМ1 и своим замыкающим контактом блокирует пусковую кнопку (замыкающий контакт КМ1.1 подключен параллельно кнопке SB2 проводами 3 и 5).

магнитный пускатель с тепловым реле

Тепловые реле могут быть трехфазные (три нагревательных элемента, Рис. 3) и двухфазные. То же самое и с контактами: в одних встроен только размыкающий контакт, а в других (как у нас) за размыканием следует включение другого контакта.

Добавить комментарий Отменить ответ

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

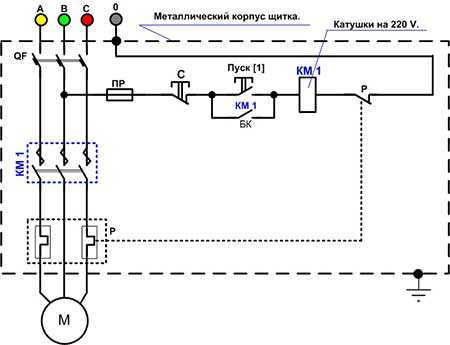

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Подбираем схему подключения магнитных пускателей по принципу действия

Магнитные пускатели – электромеханические устройства, предназначенные для одновременного подключения потребителя электрической энергии к трем питающим фазам. В основе его действия – эффект возникновения магнитного поля при прохождении электрического тока через индуктивную нагрузку (втягивающую катушку). Они применяются, как правило, для управления трехфазными электрическими двигателями, а также, например, в системах аварийного ввода резерва.

Главное различие в схемах подключения и управления магнитным пускателем заключается в том, какой тип втягивающей катушки в нем используется.

Основные типы втягивающих катушек

Втягивающая катушка магнитного пускателя является его «сердцем», которое инициирует магнитное поле при прохождении через нее электрического тока и втягивает якорь с тремя (иногда пятью) парами подвижных контактов. Тип катушки зависит от величины напряжения срабатывания. Они бывают:

• Срабатывающими от напряжения 220 V.
• Рассчитанными на напряжение 380 V.

Клеммы катушки на 220 V подключаются между фазой и нейтралью (заземлением). Трехсот восьмидесяти вольтовые – между фазами. Величина рабочего напряжения катушки обычно написана на ее диэлектрическом выводе рядом с зажимным болтом для провода.

Двухсот двадцати вольтовые катушки при включении между фазами эффектно взрываются.

Как правильно подключить магнитный пускатель

Когда якорь магнитного пускателя втягивается в отверстие электромагнитной катушки, то происходит два действия:

1. Замыкаются пары подвижных контактов на якоре с неподвижными на корпусе пускателя, за счет чего происходит коммутация питающего напряжения и подключение потребителя (электродвигателя).
2. Срабатывают группы управляющих контактов (они бывают замыкающимися и размыкающимися), к которым подключены кнопки «Пуск» и «Стоп», а также управляемая клемма электромагнитной катушки.

В зависимости от конструкции магнитного пускателя, управляющие контакты могут располагаться на его корпусе или на свободном конце якоря как дополнительное устройство, но на построение схемы управления это не влияет.

При монтаже магнитного пускателя одна фаза с его питающей клеммы (со стороны электролинии) подается на любую клемму втягивающей катушки. Это соединение постоянное. Вторая клемма электромагнитной катушки подключается к схеме управления.

Трехфазные моторы часто используют в домашних условиях. Для правильного подключения такого устройства необходимо знать его характеристики, преимущества и недостатки, а также принцип работы асинхронного двигателя .

Для установки высокомощных устройств в однофазную сеть достаточно ознакомиться со следующей инструкцией.

Если катушка рассчитана на срабатывание от 220 V, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 V, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Тип цепи управления зависит от того, собираетесь ли вы реверсировать двигатель или нет.

Цепь управления без реверсирования двигателя

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета.

Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью испытательного прибора (тестера), включенного в режиме звуковой сигнализации.

Благодаря светорегуляторам можно не только сэкономить на освещении, но и создать интересный световой дизайн квартиры или дома. Учитывая напряжение рабочей сети, подбирают оптимальную схему подключения диммера. опираясь на его характеристики.

Для организации домашнего освещения используются датчики движения. Как их выбирать, можно прочитать тут. а особенности схемы его подключения раскрыты здесь.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Принцип работы магнитного пускателя в такой схеме следующий: при замыкании кнопки «Пуск» клемма втягивающей катушки соединяется с фазой или нейтралью, что вызывает срабатывание магнитного пускателя. При этом замыкаются пары подвижных контактов на якоре с неподвижными и на двигатель подается напряжение.

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Схема подключения реверсивного магнитного пускателя

Перед тем, как подключить реверсивный магнитный пускатель, необходимо разобраться в составных элементах предполагаемой цепи.

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

В некоторых конструкциях магнитных пускателей есть только пять пар замыкаемых контактов. В этом случае провод блокирующей цепи одного пускателя подключается к постоянно замкнутым контактам кнопки «Пуск» другого. В результате она начинает работать в режиме «пуск – стоп».

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Все установочные и ремонтные работы в монтажных схемах подключения магнитного пускателя проводятся со снятым напряжением, даже если цепь управления коммутирует нейтраль.

Пример использования реверсивного магнитного пускателя — схема подключения на видео

Источники: http://electriku.ru/revers, http://el-shema.ru/publ/skhemy_podkljuchenija/skhema_podkljuchenija_magnitnogo_puskatelja/13-1-0-429, http://elektrik24.net/elektrooborudovanie/elektrodvigateli/magnitnye-puskateli/sxema-podklyucheniya-7.html

electricremont.ru

Схема реверсивного пускателя: особенности подключения

Среди электрической коммутационной аппаратуры широко известен электромагнитный пускатель. С помощью этого прибора осуществляется запуск, остановка, а также защита каждого асинхронного трехфазного электродвигателя. Одним из вариантов подключения служит стандартная схема реверсивного пускателя, позволяющая изменять направление движения вала.

Устройство и работа пускателя

Все пускатели оснащаются электромагнитным трехполюсным контактором переменного тока. Это важнейшая деталь, обеспечивающая основные свойства пускателя, связанные с номинальным током и напряжением, коммутационными способностями и устойчивостью к механическому износу.

Существует несколько режимов работы электромагнитного пускателя:

1. продолжительный
2. прерывисто-продолжительный
3. повторно-кратковременный
4. кратковременный режимы.

Длительность включения обозначается в технической характеристике каждого изделия.

Кроме контактора, в комплект входит аппаратура, обеспечивающая дистанционное управление. Прежде всего, это защитные приборы и кнопочная станция. Для того, чтобы выполнить правильное подключение, нужно знать схему реверсивного пускателя и особенности конструкции.

Схема подключения

Подключение осуществляется, как и на обычной схеме, за исключением кнопки реверса и магнитного пускателя. Поэтому, схема реверсивного пускателя с кнопками не сильно отличается от обычного варианта.

Прежде всего, с помощью схемы, должен обеспечиваться реверс двигателя путем изменения места расположения двух фаз. Одновременно, работает система блокировки, не позволяющая самопроизвольно включаться и выключаться второму работающему пускателю. При одновременном включении двух пускателей, на их силовых контактах произойдет короткое замыкание.

Все переключения выполняются с помощью кнопочного поста. Перед реверсом двигателя, он предварительно выключается. Напряжение с катушки, находящейся в работе снимается кнопкой стоп (С). Пружины приводят блок контакты и пускатель в исходное положение. Окончательный реверс выполняется кнопкой Пуск-2, происходит подача напряжения к катушке КМ-2. После срабатывания пускателя КМ-2, двигатель переходит на вращение в противоположном направлении.

При нормальной работе схемы, основные контакты в контакторе КМ-1 должны разомкнуться раньше, чем замкнутся вспомогательные размыкающие контакты в контакторе КМ-2. Для этого производится специальная регулировка, в ходе которой вспомогательные контакты приводятся в нормальное положение.

electric-220.ru

Схема реверсивного пускателя с блокировкой на кнопках. Как правильно подключить магнитный пускатель. Управление реверсивным пуском.

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

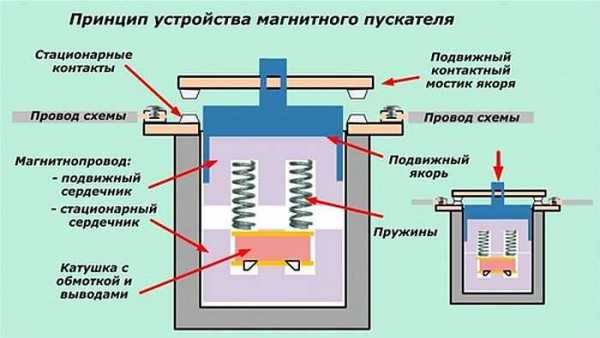

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подклю

levevg.ru

Схема реверсивного магнитного пускателя с описанием подключения

Реверсивный магнитный пускатель применяется для пуска асинхронного электродвигателя  в двух направлениях вращения- в прямом и обратном. О технических характеристиках и о том, как работает магнитный пускатель рекомендую прочитать в нашей предыдущей статье.

Принцип работы

Реверсивная схема состоит из двух одинаковых пускателей. Один из которых при включении запускает электромотор в одну сторону, а второй- в обратную. По сути подключается также как и два одиночных. С той лишь разницей, что будет одна общая кнопка «стоп» и две пусковые  кнопки «Назад» и «Вперед». А также применяются дополнительно блокировки: электрическая и механическая, для того что бы избежать возникновения короткого замыкания или аварийной ситуации при одновременном включении двух пускателей.

Почему  возникнет КЗ? Для того что бы изменить вращение асинхронного электрического двигателя на противоположное, необходимо две фазы поменять местами. Например, на первом пускателе фазы подключены по очередности «А»- «В» -«С», то на втором что бы поменять направление вращения, нужно подключить по очередности «С»- «В» -«А», или «В»- «А»- «С», либо «А» -«С»- «В». Заменой двух фаз и занимается второй пускатель в схеме. А значит при одновременном выключении двух произойдет межфазное короткое замыкание. Что бы этого избежать, при помощи постоянно замкнутых контактов при включении магнитного пускателя делается разрыв цепи управления второго или электрическая блокировка. Но есть и механическая. Суть ее в том, что при включении одного пускателя- второй при помощи механического устройства блокируется.

Если Вы никогда не подключали пускатели, рекомендую сразу собрать схему состоящую из одного, что бы понять принципы работы, потом гораздо легче будет собрать реверс. Незабываем установить тепловое реле на  фазы, отходящие к электродвигателю для его защиты . Рекомендую прочитать нашу статью «Схема подключения пускателя и теплореле«.

Можно поступить проще, купив в сборе в одном металлическом или пластиковом корпусе собранный реверсивный пускатель с кнопками. Вам останется только подключить провода электропитания и к тепловому реле- кабель на электромотор.

Схема реверсивного магнитного пускателя

Собрать схему несложно будет самостоятельно большинству людей. Единственное Вы должны учитывать, что механическую блокировку своими руками не сделать- необходимо приспособление заводского изготовления. В принципе достаточно будет и правильно собранной электрической блокировки.

Начнем рассматривать описание схемы  с силовой части. На автомат приходит три разноименные фазы. Желтая «А», зеленная «В» и красная «С». Далее они идут на силовые контакты двух пускателей с обозначением КМ1 и КМ2. С другой стороны делаются 3 перемычки между центральными зелеными фазами, и между желтой на первом и красной на втором, а также между красным на первом и на втором желтым.

Далее фазы идут на электродвигатель через тепловое реле, которое контролирует ток только в 2 фазах. В контроле третей нет необходимости, потому что все три фазы тесно взаимосвязаны между собой. Проще говоря, рост тока в одной  вызывает тоже самое в другой. Если ток потребляемый двигателем вырастет за безопасные пределы происходит размыкание цепи питания обоих катушек сразу.

Схема управления выполняет функцию включения-отключения силовых контактов КМ1 и КМ2. Она состоит из кнопок, блок контактов и катушки, которая при подаче на нее напряжения втягивает якорь, замыкающий контакты. При ее отключении  размыкаются  КМ1 или КМ2 под действием возвратной пружины.

Описываемая схема с катушкой на 380 Вольт, которая запитывается от 2 разных фаз. Если на катушке указано рабочее напряжение 220 Вольт, тогда для подключения используйте любую одну фазу и ноль.

В нашем случае одна зеленая фаза через контакт теплового реле идет напрямую на первые контакты обоих катушек.

Другая фаза на вторые контакты идет через общую кнопку «Стоп». И далее делаются перемычки на постоянно разомкнутые контакты кнопок «Вперед» и  «Назад». От туда же на соответствующие пускатели подключаются провода на разомкнутые контакты в выключенном состоянии- КМ 1.3 и КМ 2.3. А со второй стороны этих блок контактов проводами соответственно подключаются ко вторым контактам пусковых кнопок.

Но для того что бы была электрическая блокировка, необходимо провод от пусковых кнопок к катушке не сразу подключать, а через постоянно замкнутые контакты другого пускателя.

При включении постоянно разомкнутые смыкаются, а постоянно сомкнутые наоборот размыкаются. Раньше все блок контакты делались на боковой стороне пускателя. Сегодня же для постоянно разомкнутого используется четвертый рядом с 3 силовыми контактами. А для постоянно замкнутого используется специальная приставка сверху над силовыми. Пример на картинке.

Как работает схема

При нажатии кнопки «Вперед» срабатывает катушка и включаются силовые контакты. Одновременно с этим происходит шунтирование пусковой кнопки постоянно разомкнутыми контактами пускателя КМ 1.3, благодаря чему при отпускании кнопки питание на катушку поступает по шунтированию.

После включения первого пускателя размыкаются контакты КМ 1.2, что обрубает катушку К2. В результате при нажатии на кнопку «Назад» ничего не происходит.

Для того что бы включить двигатель в обратную сторону надо нажать «Стоп» и обесточить К1. Все блок контакты вернуться в обратное положение, после этого можно включить мотор в обратном направлении. Аналогично при этом включается К2 и отключается блок контактами возможность включения катушки другого пускателя К1.

К2 включает силовые контакты КМ2, а К1- КМ1.

К кнопкам для подключения от пускателя необходимо проложить пяти жильный кабель.

olimp23.com

реверсивная и нереверсивная, технические характеристики

Магнитный пускатель – это коммутационный прибор, с помощью которого на расстоянии многократно можно включать и отключать потребителя (электродвигатели, электрические ТЭНы, электрокотлы и так далее). Перед тем как разбираться в теме статьи – схема подключения пускателя, необходимо понять принцип его работы.

В основном магнитные пускатели используются сегодня для управления двигателей асинхронного типа. С его помощью производится «пуск», «стоп» и реверс мотора. Но есть еще один момент, который не надо упускать из вида. Это возможность разгружать маломощные электрические сети, где установлены обычные автоматические выключатели (автоматы). Для того чтобы это понять, необходимо привести пример.

Если в распределительном щите установлен автомат номиналом 10 ампер, то его пропускная мощность рассчитывается по закону Ома: P=UI=220х10=2200 Вт или 2,2 кВт. По сути, такой автомат может выдержать освещение, в котором присутствует двадцать две лампочки по 100 ватт каждая. Чтобы увеличить мощность потребления электрической цепочки, к примеру, в два раза, не стоит разделять ее на участки, куда придется устанавливать несколько автоматических выключателей и делать монтаж отдельной электропроводки. Достаточно установить магнитный пускатель, к примеру, третьей величины.

У такого прибора контакты рассчитаны на 40 ампер. Отсюда и возможность выдерживать потребляемую мощность: 40х220=8800 Вт или 8,8 кВт. То есть, соединив последовательно 88 лампочек мощностью по 100 Вт, можно одним щелчком включать и отключать их одновременно.

В основе конструкции магнитного пускателя лежит электромагнитная катушка. Так вот в момент пуска (включения) прибор потребляет 200 ватт. В рабочем состоянии мощность не превышает 25 Вт. Даже если рассчитать силу тока в момент пуска, то на будет незначительных параметров: 200 Вт/220 В = 0,9 ампер. То есть, этой величины достаточно, чтобы прибор включил основную электрическую цепь. Получается так, что даже самый небольшой магнитный пускатель может легко управлять автоматом. При этом на контактах последнего всегда будет сниженный ток, что не приведет к их подгоранию. А, значит, автоматический выключатель будет отключать своими контактами достаточно большие мощности.

Внимание! Существует несколько видов магнитных пускателей, у которых катушка рассчитана на разное напряжение. Это 220 вольт, 380 и 36.

Тепловое реле в пускателе

Это обязательная составляющая часть пускателя, которая будет отключать сеть от перегрузов и от неполнофазного режима (когда отсутствует одна из трех фаз). Причины последнего – большое разнообразие.

• От вибрации открутился соединительный винтик.
• Подгорел контакт.
• Перегорела вставка (плавкая) на фазе.
• Некачественный неплотный контакт.

Обе причины создают увеличение силы тока, который проходит через тепловое реле. При этом в самом приборе начинают нагреваться биметаллические пластины, которые под действием тепла начинают выгибаться, размыкая контакт в самом реле. Последний отключает пускатель, а тот в свою очередь, к примеру, электродвигатель.

Схемы подключения

Итак, теперь переходим к основной теме статьи – схемы подключения пускателя. Их две:

1. Реверсивная.
2. Нереверсивная.

Как подключить нереверсивную схему. Она является стандартной, когда подключаемый к сети электродвигатель будет вращаться в одну сторону.

На схеме четко видно, что запуск мотора производится кнопкой «Пуск», расположенной на магнитном пускателе КМ 1. Чтобы не удерживать данную кнопку, ее шунтируют с контактами аппарата. То есть, при нажатии кнопки «Пуск» она замыкает контакты пускателя, через которые ток будет подаваться на электромагнитную катушку прибора.

Отключение производится кнопкой «Стоп». На схеме пускателя она обозначена буквой «С». Эта кнопка просто размыкает контакты. При этом сердечник под действием пружин возвращается в нормальное состояние, электродвигатель отключается.

В принципе, точно также работает и тепловое реле, обозначенное на схеме подключения пускателя буквой «Р».

Реверсивная схема

По сути, данная схема в независимости от величины пускателя работает аналогично предыдущей. Конечно, она более сложная, потому что в нее добавляется еще одна кнопка – реверс, и еще один магнитный пускатель.

Сам по себе реверс – это переподключение двух фаз местами. Но тут необходимо соблюсти один момент – нужно, чтобы второй пускатель в это время не включался. То есть, необходима его блокировка. По схеме понятно, что если включатся два пускателя одновременно, то произойдет короткое замыкание.

Вот динамика работы схемы:

• включается автомат QF;
• нажимается кнопка «Пуск 1»;
• напряжение подается на электродвигатель, который начинает работать.

При реверсе происходит следующее:

• нажимается кнопка «Стоп 1», с помощью которой производится отключение электродвигателя от питания;
• затем необходимо нажать на кнопку «Пуск 2», которая подает напряжение на КМ 2;
• начинает работать двигатель только его вращение меняется на противоположное.

Обе рассмотренные схемы подключения относятся к трехфазным потребителям. Двухфазные системы по принципу работы ничем от них не отличаются. Правда, схема подключения здесь проще. Вот эта нереверсивная схема:

Эта реверсивная:

Технические характеристики

Не будем здесь рассматривать все параметры прибора, потому что выбор всегда делается по величине пускателя, которая характеризуется номинальным током нагрузки, действующей на контакты прибора. Существует семь величин пускателя, каждой из которых соответствует допустимая токовая нагрузка. На фотографии ниже обозначены эти самые величины, и в каких областях такие магнитные пускатели применяются.

Необходимо отметить, что небольшие погрешности в параметрах допустимы. Но в некоторых случаях надо учитывать, в каком диапазоне срабатывает тепловое реле. Если величины пускателей имеют завышенную нагрузку, а реле заниженный минимальный показатель теплового отключения, то может быть несоответствие заданной мощности электрической цепочки или потребителя.

onlineelektrik.ru
