Как подключить реверсивный магнитный пускатель: схема, описание

В каждой установке, в которой требуется запуск электродвигателя в прямом и обратном направлении обязательно присутствует магнитный пускатель реверсивной схемы. Подключение такого компонента не является столь сложной задачей как, кажется, на первый взгляд. К тому же востребованность таких задач появляется довольно часто. К примеру, в сверлильных станках, отрезных установках или же лифтах, если это касается не бытового использования.

Принципиальным отличием такой схемы от одинарной является наличие дополнительной цепи управления и немного измененной силовой части. Также для осуществления переключения такая установка оснащена кнопкой (SB3 на рисунке). Такая система, как правило, защищена от короткого замыкания. Для этого перед катушками в силовой цепи предусмотрено наличие двух нормально — замкнутых контакта (КМ1.2 и КМ2.2) производные от контактных приставок, размещенных в позиции магнитных пускателей (КМ1 и КМ2).

Для того чтобы приведенная схема была читабельной, изображения цепи на ней и силовые контакты имеют различное цветовое оформление. Также для упрощения, здесь не были указаны пары силовых контактов, обычно имеющие цифробуквенные аббревиатуры. Впрочем, с данными вопросами можно ознакомиться в статьях, посвященных подключению стандартных магнитных пусковых систем.

Описание этапов включения

При задействовании выключателя QF1, одновременно все три фазы примыкают к силовым контактам пускателя (КМ1 и КМ2) и пребывают в таком положении. При этом первая фаза, представляющая собой запитку для цепи управления, проходя через автомат защиты всей схемы управления SF1 и кнопку выключения SB1, подает напряжение на контактную группу под третьим номером, который относится к кнопкам: SB2, SB3. При этом
существующий у пускателей (КМ1 и КМ2) контакт под аббревиатурой 13НО приобретает значение дежурного. Таким образом система является полностью готовой к работе.

Прекрасная схема, которая наглядно показывает механизм монтажа реальных элементов представлена на фото ниже.

Переключение системы при обратном вращении двигателя

Задействовав кнопку SB2, мы направляем напряжение первой фазы на катушку, которая относится к магнитному пускателю КМ1. После этого происходит задействование нормально –разомкнутых контактов и отключение нормально –замкнутых. Таким образом, замыкая контакт КМ1 происходит эффект самозахвата пускателя. При этом все три фазы поступают на соответствующей обмотке двигателя, который, в свою очередь, начинает создавать вращательное движение.

Созданная схема предусматривает наличие только одного рабочего пускателя. К примеру, может работать только КМ1 или же, наоборот, КМ2. На приведенном рисунке, вы можете увидеть схему, при которой двигатель работает в нормальном направлении. Указанная цепь обладает реальными элементами.

Изменение вращательного движения

Теперь для придания обратного направления движения, вам необходимо изменить положение силовых фаз, что удобно сделать при помощи переключателя КМ2.

Важно! В процессе изменения вектора вращения должна присутствовать функция остановки двигателя перед запуском нового цикла.

Все происходит благодаря размыканию первой фазы. При этом все контакты возвращаются в исходно положение, обесточив обмотку двигателя. Данная фаза является ждущим режимом.

Задействование кнопки SB3 приводит в действие магнитный пускатель с аббревиатурой КМ2, который, в свою очередь, меняет положение второй и третьей фазы. Это действие заставляет двигатель вращаться в обратном направлении. Теперь КМ2 является ведущим и пока не произойдет его размыкание КМ1 будет не задействован.

Силовые цепи

Фотография, представленная ниже, наглядно описывает работу силовых цепей. В таком положении двигатель имеет нормальное вращение.

Теперь же мы видим, что произошел переброс фазового напряжения и поскольку вторая и третья фазы изменили положение, двигатель приобрел обратное вращение.

На фотографии, где представлены реальные элементы вы можете увидеть схему подключения, на которой первая фаза отмечена белым цветом, вторая красным и третья голубым цветом.

Как производится защита силовых цепей от короткого замыкания

Как уже было сказано ранее, прежде чем произвести процесс изменения фазности, следует остановить вращение двигателя. Для этого в системе как раз и предусмотрены нормально –замкнутые контакты. Поскольку при их отсутствии, невнимательность оператора рано или поздно привела бы к межфазному замыканию, которое бы произошло в обмотке двигателя второй и третьей фазы. Предложенная схема является оптимальной, поскольку допускает работу только одного магнитного пускателя.

Заключение

Представленная информация может с первого взгляда показаться сложной. Однако, предоставленные схемы и фото являются наглядным примером решения подобной задачи. Их изучение гарантировано обеспечит успех создаваемой системы. Нередко в помощь начинающим отличным примером может служить видеокурс.

Поскольку информация, представленная в движении, имеет куда большую наполненность и структурную ценность.

Также нелишним будет ознакомиться с информацией, касающейся защиты всей цепи электрического двигателя, что даст возможность к созданию надежных систем.

Схема подключения реверсивного магнитного пускателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем и сегодня мы рассмотрим еще одну классическую схему подключения магнитного пускателя

, которая обеспечивает реверс вращения эл. двигателя.

Такая схема используется в основном, где нужно обеспечить вращение эл. двигателя в обе стороны, например, сверлильный станок, подъемный кран, лифт и т.д.

На первый взгляд может показаться, что эта схема намного сложнее, чем схема с одним пускателем, но это только на первый взгляд.

В схему добавилась еще одна цепь управления, состоящая из кнопки SB3, магнитного пускателя КМ2, и немного видоизменилась силовая часть подачи питания на эл. двигатель. Названия кнопок SB2 и SB3 даны условно.

Для защиты от короткого замыкания в силовой цепи, перед катушками пускателей добавились два нормально-замкнутых контакта КМ1.2 и КМ2.2, взятые от контактных приставок, установленных на магнитных пускателях КМ1 и КМ2.

Для удобства понимания схемы, цепи управления и силовые контакты пускателей раскрашены в разные цвета. А чтобы визуально не усложнять схему, цифробуквенные обозначения пар силовых контактов пускателей не указываются. Ну а если возникнут вопросы или сомнения, прочитайте еще раз предыдущую часть статьи о подключении магнитного пускателя.

1. Исходное состояние схемы.

При включении автоматического выключателя QF1 фазы «А», «В», «С» поступают на верхние силовые контакты магнитных пускателей КМ1 и КМ2 и там остаются дежурить.

Фаза «А», питающая цепи управления, через автомат защиты цепей управления SF1 и кнопку SB1 «Стоп» поступает на контакт №3 кнопок SB2 и SB3, вспомогательный контакт 13НО пускателей КМ1 и КМ2, и остается дежурить на этих контактах. Схема готова к работе.

На рисунке ниже показана часть реверсивной схемы, а именно, монтажная схема цепей управления с реальными элементами.

2. Работа цепей управления при вращении двигателя влево.

При нажатии на кнопку SB2 фаза «А» через нормально-замкнутый контакт КМ2.2 поступает на катушку магнитного пускателя КМ1, пускатель срабатывает и его нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.

При замыкании контакта КМ1.1 пускатель встает на самоподхват, а при замыкании силовых контактов КМ1 фазы «А», «В», «С» поступают на соответствующие контакты обмоток эл. двигателя и двигатель начинает вращение, например, в левую сторону.

Здесь же, нормально-замкнутый контакт КМ1.2, расположенный в цепи питания катушки пускателя КМ2, размыкается и не дает включиться магнитному пускателю КМ2 пока в работе пускатель КМ1. Это так называемая «защита от дурака», и о ней чуть ниже.

На следующем рисунке показана часть схемы управления, отвечающая за команду «Влево». Схема показана с использованием реальных элементов.

3. Работа цепей управления при вращении двигателя вправо.

Чтобы задать двигателю вращение в противоположную сторону достаточно поменять местами любые две питающие фазы, например, «В» и «С». Вот этим, как раз, и занимается пускатель КМ2.

Но прежде чем нажать кнопку «Вправо» и задать двигателю вращение в обратную сторону, нужно кнопкой «Стоп» остановить прежнее вращение.

При этом разорвется цепь и управляющая фаза «А» перестанет поступать на катушку пускателя КМ1, возвратная пружина вернет сердечник с контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель М от трехфазного питающего напряжения. Схема вернется в начальное состояние или ждущий режим:

Нажимаем кнопку SB3 и фаза «А» через нормально-замкнутый контакт КМ1.2 поступает на катушку магнитного пускателя

КМ2, пускатель срабатывает и через свой контакт КМ2. 1 встает на самоподхват.

Своими силовыми контактами КМ2 пускатель перебросит фазы «В» и «С» местами и двигатель М станет вращаться в другую сторону. При этом контакт КМ2.2, расположенный в цепи питания пускателя КМ1, разомкнется и не даст пускателю КМ1 включиться пока в работе пускатель КМ2.

4. Силовые цепи.

А теперь посмотрим на работу силовой части схемы, которая и отвечает за переброс питающих фаз для осуществления реверса вращения эл. двигателя.

Обвязка силовых контактов пускателя КМ1 выполнена так, что при их срабатывании фаза «А» поступает на обмотку №1, фаза «В» на обмотку №2, и фаза «С» на обмотку №3. Двигатель, как мы определились, получает вращение влево. Здесь переброс фаз не осуществляется.

Обвязка силовых контактов пускателя КМ2 выполнена таким-образом, что при его срабатывании фазы «В» и «С» меняются местами: фаза «В» через средний контакт подается на обмотку №3, а фаза «С» через крайний левый подается на обмотку №2. Фаза «А» остается без изменений.

А теперь рассмотрим нижний рисунок, где показан монтаж всей силовой части на реальных элементах.

Фаза «А» белым проводом заходит на вход левого контакта пускателя КМ1 и перемычкой заводится на вход левого контакта пускателя КМ2. Выхода обоих контактов пускателей также соединены перемычкой, и уже от пускателя КМ1 фаза «А» поступает на обмотку №1 двигателя М — здесь переброса фазы нет.

Фаза «В» красным проводом заходит на вход среднего контакта пускателя КМ1 и перемычкой заводится на правый вход пускателя КМ2. С правого выхода КМ2 фаза перемычкой заводится на правый выход КМ1, и тем самым, встает на место фазы «С». И теперь на обмотку №3, при включении пускателя КМ2 будет подаваться фаза «В».

Фаза «С» синим проводом заходит на вход правого контакта пускателя КМ1 и перемычкой заводится на средний вход пускателя КМ2. С выхода среднего контакта КМ2 фаза перемычкой заводится на средний выход КМ1, и тем самым, встает на место фазы «В». Теперь на обмотку №2, при включении пускателя КМ2 будет подаваться фаза «С». Двигатель будет вращаться в правую сторону.

5. Защита силовых цепей от короткого замыкания или «защита от дурака».

Как мы уже знаем, что прежде чем изменить вращение двигателя, его нужно остановить. Но не всегда так получается, так как никто не застрахован от ошибок.
И вот представьте ситуацию, когда нет защиты.

Двигатель вращается в левую сторону, пускатель КМ1 в работе и с его выхода все три фазы поступают на обмотки, каждая на свою. Теперь не отключая пускатель КМ1 мы включаем пускатель КМ2. Фазы «В» и «С», которые мы поменяли местами для реверса, встретятся на выходе пускателя КМ1. Произойдет межфазное замыкание между фазами «В» и «С».

А чтобы этого не случилось, в схеме используют нормально-замкнутые контакты пускателей, которые устанавливают перед катушками этих же пускателей, и таким-образом исключается возможность включения одного магнитного пускателя пока не обесточится другой.

6. Заключение.

Конечно, все это с первого раза понять трудно, я и сам, когда начинал осваивать работу эл. приводов, не с первого раза понял принцип реверса. Одно дело прочитать и запомнить схему на бумаге, а другое дело, когда все это видишь в живую. Но если собрать макет и несколько дней посвятить изучению схемы, то успех будет гарантирован.

И уже по традиции посмотрите видеоролик о подключении реверсивного магнитного пускателя.

А у нас еще осталось разобраться с электротепловой защитой эл. двигателя и тема о магнитных пускателях может быть смело закрыта.
Продолжение следует.
Удачи!

принцип работы и устройство, как подключить, схема магнитного контактора

Магнитные пускатели – устройства коммутации, позволяющие дистанционно управлять нагрузкой. На практике они чаще всего используются для пуска и остановки двигателей асинхронного типа. Однако они могут применяться и для управления другими агрегатами, например, насосными установками, компрессорами и т. д. Если опытный электрик сможет подключить пускатель без проблем, то начинающему придется поучиться этому.

Принцип работы и устройство пускателя

Пускатели устанавливаются в силовые электросети, позволяя подавать и отключать питание. Они могут работать как с постоянным, так и переменным током. Для удобства эксплуатации на них часто устанавливаются не только кнопки «Пуск», «Стоп», но и «Вперед», «Назад».

Пускатели делятся на 2 вида в соответствии с состоянием контактов:

  • с нормально разомкнутыми – питание в электросеть поступает только при включенном устройстве;
  • с нормально замкнутыми – нагрузка будет отключена в том случае, когда пускатель сработает.

Чаще всего используется первый тип, так как большинство агрегатов работают в течение сравнительно малого отрезка времени. Основные элементы конструкции пускателей — магнитопровод и катушка. Первый состоит из двух частей, имеющих форму литеры «Ш» и установленных зеркально. При этом нижняя часть детали неподвижна, а средняя представляет собой сердечник катушки.

Верхняя часть магнитопровода является подвижной, и на ней установлены клеммы, к которым и подсоединяется управляемый агрегат. Неподвижные контакты расположены на корпусе устройства и необходимы для подключения питающего напряжения.

В пускателях первого типа контакты находятся в разомкнутом состоянии, благодаря пружине, удерживающей верхнюю часть магнитопровода. В результате питающее напряжение в сеть не поступает. После включения устройства в катушке создается электромагнитное поле. Именно благодаря ему верхняя часть магнитопровода притягивается к нижней, и происходит замыкание контактов.

Хотя контакторы и пускатели предназначены для решения аналогичных задач, между ними есть различия. Первый вид устройств:

  • имеет мощные камеры для гашения электрической дуги;
  • имеет большие габариты и массу;
  • используется в электроцепях с высокой силой тока.

Рекомендации по подключению

Часто для управления нагрузкой достаточно применять две кнопки – «Стоп» и «Пуск». При этом они могут находиться в отдельных корпусах либо в едином. В первом случае подключение контактора не должно вызвать проблем, так как устройство оснащено всего двумя контактами. На один из них необходимо подать питающее напряжение, а со второго оно уходит.

Устройство с катушкой на 220В к электросети

Существует довольно много способов подключения этих устройств. Проще всего осуществить подключение магнитного пускателя к однофазной сети. Питающее напряжение (220В) необходимо подавать на разъемы А1 и А2. Располагаются они в верхней области корпуса устройства. Силовые клеммы L1- L3 предназначены для подачи любого напряжения, которое может быть снято с помощью клемм Т1-Т3.

Например, если L1 и L2 соединить с АКБ, то нагрузка подключается к клеммам Т1 и Т2. Это не самый удобный способ подключения, так как источник питания можно подсоединить к нагрузке напрямую через обычный рубильник.

Однако существуют и более интересные варианты, предполагающие наличие дополнительных устройств, например, реле времени. В такой ситуации фаза должна подключаться к L1, а ноль – к А2.

С кнопками «Стоп» и «Пуск»

Зачастую контакторы применяются для управления электродвигателями. В этом случае стоит использовать схему подключения пускателя через кнопку «Пуск» и «Стоп». Они должны быть включены в линию фазы последовательно и соединяются с выходом А2. Однако нагрузка в такой ситуации будет находиться в рабочем положении до того момента, пока кнопка «Пуск» нажата.

Это крайне неудобно, и поэтому в схему необходимо ввести цепь самоподхвата. Для ее реализации следует использовать две дополнительные клеммы пускателя – NO 13, NO 14. С пусковой кнопкой они должны быть соединены параллельно. В результате цепь может быть разорвана только с помощью кнопки «Стоп». Питающее напряжение для всех типов нагрузки подключается к любому выходу L, а снимается с расположенной строго под ним клеммы Т.

Реверсивная схема

Если требуется обеспечить вращение электродвигателя в обе стороны, необходимо использовать реверсивную схему соединения. Ее можно реализовать с помощью двух одинаковых устройств, подключенных параллельно. В такой ситуации можно перебросить фазы на одном из пускателей. Чаще всего сложность при создании такой схемы возникает с сигнальной цепью.

Кнопка «Стоп» должна быть общей, а «Вперед» и «Назад» соединяются с отдельным пускателем. Важно помнить, что каждая из кнопок должна иметь собственную цепь самоподхвата.

Чтобы подача питающего напряжения не осуществлялась с помощью двух кнопок одновременно, после кнопки «Вперед» следует подключить нормально замкнутые контакты второго устройства. И наоборот, если в пускателях отсутствуют нормально замкнутые контакты, необходимо использовать специальную приставку.

отличия от обычного, схема устройства, принцип действия

Электромагнитный пускатель являет собой низковольтное комбинированное электромеханическое приспособление, специализированное для запуска трёхфазных электродвигателей, для обеспечения их постоянной работы, для отключения питания, а в некоторых случаях и для охраны цепей электродвигателя и иных подключённых цепей. Определённые двигатели обладают функцией реверса мотора.

По сущности, электромагнитный пускатель — это улучшенный, изменённый контактор. Но более компактный, нежели контактор в обычном понятии: легче по весу и рассчитан непосредственно для работы с двигателями. Определённые модификации магнитных пускателей опционально оборудованы тепловым микрореле аварийного отключения и защитой от обрывания фазы.

Для управления запуском мотора путём замыкания контактов устройства предназначается клавиша или слаботочная группа контактов:

  • с катушкой на определённое напряжение;
  • в некоторых случаях — и то и другое.

В пускателе за коммутирование силовых контактных отвечает непосредственно катушка в металлическом сердечнике, к которой прижимается якорь, давящий на контакты и замыкающий цепь. При выключении питания катушки возвратная пружинка перемещает якорь в противоположное положение — цепь размыкается. Каждый контакт находится в дугогасительной специальной камере.

Реверсивные и нереверсивные пускатели

Устройства бывают различных видов и выполняют все поставленные задачи.

Пускатели бывают двух типов:

  • нереверсивные;
  • реверсионные.

В реверсивном пускателе в одном корпусе существуют два единичных магнитных устройства, имеющих электрическое подсоединение между собой и прикреплённых в совокупном основании, но функционировать может только один из данных пускателей — или только первый, или только второй.

Реверсивный прибор вводится через естественно-закрытые блокировочные контакты, роль которых — устранить синхронное включение двух групп контактов — реверсивной и нереверсивной, для того чтобы не случилось межфазного замыкания. Определённые модификации реверсивных пускателей для предоставления этой же функции имеют защиту. Фазы питания возможно переключать по очереди для того, чтобы выполнялась главная функция реверсивного пускателя — перемена направления вращения электродвигателя. Изменился порядок чередования фаз — поменялось и направление ротора.

Возможности пускателей

Для лимитирования пускового тока трёхфазного двигателя его обмотки могут связываться «звездой», затем, если мотор вышел на номинальные обороты, перейти в «треугольник». При этом магнитные пускатели могут быть: раскрытыми и в корпусе, реверсивными и нереверсивными, с защитой от перегрузок и без защиты от нагрузки.

Каждый электромагнитный пускатель имеет блокировочные и силовые контакты. Силовые коммутируют нагрузки. Блокировочные контакты нужны для управления работой контактов. Блокировочные и силовые контакты бывают естественно-незамкнутыми либо нормально-закрытыми. В принципиальных схемах контакты изображают в их нормальном состоянии.

Удобство использования реверсивных пускателей невозможно пересмотреть. Это и эксплуатационное управление трёхфазными асинхронными моторами разных станков и насосов, и управление системой вентиляции, арматурой, вплоть до замков и вентилей отопительной системы. Особенно примечательна вероятность удалённого управления пускателями, если электрический источник дистанционного управления коммутирует катушки пускателей аналогично реле, а последние безопасно связывают силовые цепи.

Конструкция реверсивного магнитного двигателя

Распространение этих модификаций становится все обширнее с каждым годом, так как они помогают управлять асинхронным двигателем на дистанции. Это приспособление даёт возможность как включать, так и отключать мотор.

Корпус реверсивного пускателя состоит из таких следующих частей:

  1. Контактор.
  2. Тепловое микрореле.
  3. Кожух.
  4. Инструменты управления.

После того как поступила команда «Пуск», цепь замыкается. Далее ток начинает передаваться на катушку. В это же время действует механическое блокирующее приспособление, которое не дает запуститься ненужным контактам. Здесь нужно отметить, что механическая блокировка также закрывает и контакты клавиши, это дает возможность не удерживать её надавленной постоянно, а спокойно освободить. Еще одна важная часть состоит в том, что вторая клавиша этого устройства совместно с пуском всего аппарата будет размыкать электрическую цепь. Благодаря этому даже надавливание не дает практически никакого результата, формируя дополнительную безопасность.

Особенности функционирования модели

При нажатии клавиши «Вперед» действует катушка, и вводятся контакты. Вместе с этим выполняется операция пусковой клавиши постоянно разомкнутыми контактами устройства КМ 1.3, благодаря чему при непосредственном отпускании клавиши питание на катушку действует по шунтированию.

После введения первого пускателя размыкаются именно контакты КМ 1.2, что отключает катушку К2. В итоге при непосредственном нажатии в клавишу «Назад» ничего не происходит. Для того чтобы ввести мотор в обратную сторону необходимо надавить «Стоп» и обесточить К1. Все блокировочные контакты возвратиться могут в противоположное состояние, после этого возможно ввести мотор в противоположном направлении. Аналогично при этом вводится К2 и отключается блок с контактами. Происходит включение катушки 2 пускателя К1. К2 содержит силовые контакты КМ2, а К1- КМ1. К кнопкам для подсоединения от пускателя следует провести пятижильный провод.

Правила подключения

В любой установке, в которой требуется пуск электродвигателя в прямом и в противоположном направлении, непременно существует электромагнитный прибор реверсивной схемы. Подсоединение подобного элемента не считается столь непростой задачей, как может показаться на первый взгляд. К тому же нужность подобных задач возникает довольно часто. К примеру, в сверловочных станках, отрезных конструкциях либо же лифтах, если это не касается домашнего применения.

Принципиальным различием трехфазной схемы от одинарной считается наличие дополнительной цепочки управления и несколько модифицированной энергосиловой части. Кроме того, для реализации переключения подобная установка оборудована клавишей. Подобная система, как правило, защищена от замыкания. Для этого перед самими катушками в цепи предусмотрено присутствие двух нормально-замкнутых силовых контактов (КМ1. 2 и КМ2.2), помещённых в позиции (КМ1 и КМ2).

Реверсивное подключение трехфазного двигателя

При работе выключателя QF1, одновременно все без исключения три фазы прилегают к контактам пускателя (КМ1 и КМ2) и находятся в таком состоянии. При этом первая стадия, представляющая собой питание для цепочки управления, протекая через аппарат защиты схемы управления SF1 и клавишу выключения SB1, непосредственно подаёт напряжение в контакты под третьим номером, который относится к SB2, SB3. При этом существующий контакт 13НО приобретает значение основного дежурного. Подобным способом система считается целиком готовой к работе.

Переключение системы при противоположном вращении

Задействовав клавишу SB2, направляем напряжение первой фазы в катушку, что относится к пускателю КМ1. Уже после этого совершается введение нормально-разомкнутых контактов и выключение нормально-замкнутых. Подобным образом, замыкая имеющийся контакт КМ1, совершается эффект самозахвата магнитного устройства. При этом все без исключения три фазы поступают в нужной обмотке двигателя, который, в свою очередь, начинает формировать вращательное перемещение.

Созданная модель предусматривает наличие одного рабочего приспособления. К примеру, может функционировать только лишь КМ1 либо же, напротив, КМ2. Отмеченная цепь обладает действительными элементами.

Изменение поворотного движения

Теперь для придания противоположного направления перемещения вам следует поменять состояние силовых фаз, что удобно совершить при помощи переключателя КМ2. Все совершается благодаря размыканию первой фазы. При этом все без исключения контакты вернутся в исходное состояние, обесточив обмотку мотора. Эта фаза считается ждущим режимом.

Задействование клавиши SB3 приводит в работу электромагнитный пускатель КМ2, который в свою очередь изменяет положение второй и третьей фазы. Это влияние вынуждает мотор вращаться в противоположном направлении. Теперь КМ2 будет ведущим, и пока не случится его разъединение, КМ1 будет не задействован.

Защита цепей от короткого замыкания

Как уже было заявлено прежде, прежде чем осуществить процесс перемены фазности, необходимо прекратить вращение мотора. Для этого в системе учтены нормально-замкнутые контакты. Поскольку при их нехватке невнимательность оператора привела бы к межфазному непосредственному замыканию, которое может случиться в обмотке мотора второй и третьей фазы. Предложенная модель считается оптимальной, поскольку допускает работу только лишь одного магнитного пускателя.

Схема подсоединения реверсивного магнитного пускателя считается ядром управления, так как много электрооборудования функционирует на реверсе, и непосредственно этот аппарат меняет направление верчения мотора.

Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера.

Реверсивная схема подключения магнитного пускателя

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Для того, чтобы запускать электродвигатель в прямом и обратном направлении применяется реверсивная схема управления на магнитном пускателе.

В этой статье подробно рассмотрена пошаговая работа схемы. Схему, в которой двигатель работает только в одном направлении, без реверса, смотрите в статье нереверсивная схема подключения магнитного пускателя.

В заключении этой статьи смотрите видео, демонстрирующее детальную работу схемы реверсного пуска двигателя.

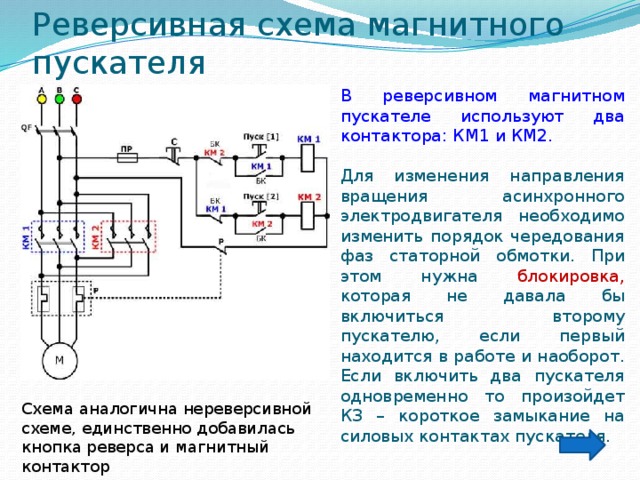

Вначале рассмотрим реверсивную схему подключения с катушкой магнитного пускателя на 220В, а затем работу схемы.

Фазы А,В и С питающего напряжения подводятся к клеммам асинхронного двигателя через:

— 3-х полюсный автоматический выключатель, который защищает всю схему и позволяет отключать питающее напряжение;

— поочередно через три пары силовых контактов магнитных пускателей КМ1 и КМ2;

— тепловое реле Р, которое служит для защиты от перегрузок.

Для того, чтобы изменить направление вращения трехфазного электродвигателя, необходимо поменять местами подключение любых двух фаз!

Для этого в цепь обмотки двигателя включены силовые контакты от двух пускателей, которые подключаются поочередно, меняя чередование фаз. В нашей схеме при вращении вперед последовательность фаз такая — А, В, С. При вращении назад — С, В, А. Т.е. чередование фаз А и С меняется местами.

Катушки магнитных пускателей с одной стороны  подключены к нулевому рабочему проводнику N через нормально-замкнутый контакт теплового реле Р, с другой, через кнопочный пост к фазе С.

Кнопочный пост состоит из 3-х кнопок:

1) нормально-разомкнутой кнопки ВПЕРЕД;

2) нормально-разомкнутой кнопки НАЗАД;

3) нормально-замкнутой кнопки СТОП.

К кнопке ВПЕРЕД параллельно подключен нормально-разомкнутый вспомогательный контакт пускателя КМ1, и соответственно, к кнопке НАЗАД — нормально-разомкнутый вспомогательный контакт пускателя КМ2.

Также в цепь питания обмотки пускателя КМ1 включен нормально-замкнутый контакт пускателя КМ2, а в цепь обмотки пускателя КМ2, включен нормально-замкнутый контакт пускателя КМ1. Это сделано для блокировки, чтобы предотвратить запуск двигателя назад, когда он вращается вперед, и наоборот. Т.е. запустить двигатель в любую из сторон можно только из положения останова.

Работа схемы

Переводим рычаг трехполюсного автоматического выключателя во включенное положение, его контакты замыкаются, схема готова к работе.

Запуск вперед

Нажимаем кнопку ВПЕРЕД.  Цепь питания обмотки магнитного пускателя  КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД, она возвращается в исходное нормально-разомкнутое состояние. Теперь  питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Двигатель запущен и вращается вперед.

Останов двигателя из положения ВПЕРЕД

Для остановки двигателя или для запуска в другую сторону, необходимо сначала нажать кнопку СТОП. Питание цепи управления размыкается. Якорь магнитного пускателя КМ1 под действием пружины возвращается в исходное состояние. Силовые контакты размыкаются, отключая питающее напряжение от электродвигателя. Двигатель останавливается.

Одновременно с этим размыкается вспомогательный контакт КМ1 в цепи питания обмотки пускателя КМ1 и замыкается вспомогательный контакт КМ1 в цепи питания пускателя КМ2.

Отпускаем кнопку СТОП. Она возвращается в исходное, нормально-замкнутое положение. Но  поскольку вспомогательный контакт КМ1 разомкнут, питание на обмотку пускателя КМ1 не подается, двигатель остается выключенным и схема готова к следующему запуску.

Реверс двигателя

Чтобы запустить двигатель в обратном направлении, нажимаем кнопку НАЗАД.

Питание подается на обмотку пускателя КМ2. Он срабатывает, замыкая силовые контакты КМ2 в цепи питания двигателя, и вспомогательный контакт КМ2, который шунтирует кнопку НАЗАД. Одновременно с этим, другой вспомогательный контакт КМ2 разрывает цепь питания пускателя КМ1.

На обмотки двигателя подаются три фазы в порядке С,В,А, он начинает вращаться в другую сторону.

Отпускаем кнопку НАЗАД. Она возвращается в исходное положение, но питание на обмотку пускателя КМ2 продолжает поступать через замкнутый вспомогательный контакт КМ2. Двигатель продолжает вращаться в обратном направлении.

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП. Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2. Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП, схема готова к следующему пуску.

Защита от перегрузок

Работу теплового реле Р и назначение предохранителя FU я подробно рассмотрел в статье Нереверсивная схема пускателя, поэтому в этой статье описание опускаю. Для пускателей с обмотками, рассчитанными на 380В,  схема подключения будет следующая.

Обмотки пускателей подключается к любым двум фазам, на схеме к фазам В и С.

Для большей наглядности я записал видео, в котором поэтапно показан весь процесс работы схемы.


Если видео понравилось, не забывайте нажать НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых интересных видео по электрике!

Рекомендую также прочитать:

Нереверсивная схема подключения магнитного пускателя.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Номиналы групповых автоматов превышают номинал вводного?

Менять ли автоматический выключатель, если его «выбивает»?

Почему в жару срабатывает автоматический выключатель?

Схема реверсивного магнитного пускателя с описанием подключения

Реверсивный магнитный пускатель применяется для пуска асинхронного электродвигателя  в двух направлениях вращения- в прямом и обратном. О технических характеристиках и о том, как работает магнитный пускатель рекомендую прочитать в нашей предыдущей статье.

Принцип работы

Реверсивная схема состоит из двух одинаковых пускателей. Один из которых при включении запускает электромотор в одну сторону, а второй- в обратную. По сути подключается также как и два одиночных. С той лишь разницей, что будет одна общая кнопка «стоп» и две пусковые  кнопки «Назад» и «Вперед». А также применяются дополнительно блокировки: электрическая и механическая, для того что бы избежать возникновения короткого замыкания или аварийной ситуации при одновременном включении двух пускателей.

Почему  возникнет КЗ? Для того что бы изменить вращение асинхронного электрического двигателя на противоположное, необходимо две фазы поменять местами. Например, на первом пускателе фазы подключены по очередности «А»- «В» -«С», то на втором что бы поменять направление вращения, нужно подключить по очередности «С»- «В» -«А», или «В»- «А»- «С», либо «А» -«С»- «В». Заменой двух фаз и занимается второй пускатель в схеме. А значит при одновременном выключении двух произойдет межфазное короткое замыкание. Что бы этого избежать, при помощи постоянно замкнутых контактов при включении магнитного пускателя делается разрыв цепи управления второго или электрическая блокировка. Но есть и механическая. Суть ее в том, что при включении одного пускателя- второй при помощи механического устройства блокируется.

Если Вы никогда не подключали пускатели, рекомендую сразу собрать схему состоящую из одного, что бы понять принципы работы, потом гораздо легче будет собрать реверс. Незабываем установить тепловое реле на  фазы, отходящие к электродвигателю для его защиты . Рекомендую прочитать нашу статью «Схема подключения пускателя и теплореле«.

Можно поступить проще, купив в сборе в одном металлическом или пластиковом корпусе собранный реверсивный пускатель с кнопками. Вам останется только подключить провода электропитания и к тепловому реле- кабель на электромотор.

Схема реверсивного магнитного пускателя

Собрать схему несложно будет самостоятельно большинству людей. Единственное Вы должны учитывать, что механическую блокировку своими руками не сделать- необходимо приспособление заводского изготовления. В принципе достаточно будет и правильно собранной электрической блокировки.

Начнем рассматривать описание схемы  с силовой части. На автомат приходит три разноименные фазы. Желтая «А», зеленная «В» и красная «С». Далее они идут на силовые контакты двух пускателей с обозначением КМ1 и КМ2. С другой стороны делаются 3 перемычки между центральными зелеными фазами, и между желтой на первом и красной на втором, а также между красным на первом и на втором желтым.

Далее фазы идут на электродвигатель через тепловое реле, которое контролирует ток только в 2 фазах. В контроле третей нет необходимости, потому что все три фазы тесно взаимосвязаны между собой. Проще говоря, рост тока в одной  вызывает тоже самое в другой. Если ток потребляемый двигателем вырастет за безопасные пределы происходит размыкание цепи питания обоих катушек сразу.

Схема управления выполняет функцию включения-отключения силовых контактов КМ1 и КМ2. Она состоит из кнопок, блок контактов и катушки, которая при подаче на нее напряжения втягивает якорь, замыкающий контакты. При ее отключении  размыкаются  КМ1 или КМ2 под действием возвратной пружины.

Описываемая схема с катушкой на 380 Вольт, которая запитывается от 2 разных фаз. Если на катушке указано рабочее напряжение 220 Вольт, тогда для подключения используйте любую одну фазу и ноль.

В нашем случае одна зеленая фаза через контакт теплового реле идет напрямую на первые контакты обоих катушек.

Другая фаза на вторые контакты идет через общую кнопку «Стоп». И далее делаются перемычки на постоянно разомкнутые контакты кнопок «Вперед» и  «Назад». От туда же на соответствующие пускатели подключаются провода на разомкнутые контакты в выключенном состоянии- КМ 1.3 и КМ 2.3. А со второй стороны этих блок контактов проводами соответственно подключаются ко вторым контактам пусковых кнопок.

Но для того что бы была электрическая блокировка, необходимо провод от пусковых кнопок к катушке не сразу подключать, а через постоянно замкнутые контакты другого пускателя.

При включении постоянно разомкнутые смыкаются, а постоянно сомкнутые наоборот размыкаются. Раньше все блок контакты делались на боковой стороне пускателя. Сегодня же для постоянно разомкнутого используется четвертый рядом с 3 силовыми контактами. А для постоянно замкнутого используется специальная приставка сверху над силовыми. Пример на картинке.

Как работает схема

При нажатии кнопки «Вперед» срабатывает катушка и включаются силовые контакты. Одновременно с этим происходит шунтирование пусковой кнопки постоянно разомкнутыми контактами пускателя КМ 1.3, благодаря чему при отпускании кнопки питание на катушку поступает по шунтированию.

После включения первого пускателя размыкаются контакты КМ 1.2, что обрубает катушку К2. В результате при нажатии на кнопку «Назад» ничего не происходит.

Для того что бы включить двигатель в обратную сторону надо нажать «Стоп» и обесточить К1. Все блок контакты вернуться в обратное положение, после этого можно включить мотор в обратном направлении. Аналогично при этом включается К2 и отключается блок контактами возможность включения катушки другого пускателя К1.

К2 включает силовые контакты КМ2, а К1- КМ1.

К кнопкам для подключения от пускателя необходимо проложить пяти жильный кабель.

Схемы подключения магнитного пускателя | Электрик



Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.
Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск».

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.
Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.


Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.


Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.


Как выглядит монтажная (практическая) схема подключения магнитного пускателя? Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».

Как подключить магнитный пускатель в однофазной сети



Схема подключения электродвигателя с тепловым реле и защитным автоматом

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Подключение электродвигателя через реверсивный пускатель

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом,  меняются местами любые две фазы.

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед» и «Пуск назад«, выключение — одной, общей кнопкой «Стоп» , как и в схемах без реверса.


В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад».

Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.

Вторая защита — электрическая. Контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если случайно нажать обе кнопки «пуск», ничего не получится — электродвигатель будет слушаться той кнопки, которая нажата раньше.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так-как пятого контакта, в большинства магнитных пускателей нет, можно поставить дополнительный контакт. Например приставка ПКИ.

с катушкой на 220 вольт

с катушкой на 380 вольт

Цепи управления прямым / обратным ходом — базовое управление двигателем

Если трехфазный двигатель должен приводиться в движение только в одном направлении, и при его первоначальном включении оказывается, что он вращается в противоположном направлении от желаемого, все, что необходимо, — это поменять местами любые два из трех линейных проводов, питающих двигатель. . Это можно сделать на пускателе двигателя или на самом двигателе.

Вращение трехфазного двигателя

После того, как две линии были переключены, направление магнитных полей, созданных в двигателе, теперь заставит вал вращаться в противоположном направлении.Это известно как реверсирование чередования фаз .

Если двигатель должен приводиться в движение в двух направлениях, то для него потребуется пускатель прямого / обратного хода, который имеет два трехполюсных контактора с номинальной мощностью в лошадиных силах, а не один, как в обычном пускателе. Каждый из двух стартеров двигателя приводит в действие двигатель с разным чередованием фаз.

Когда контактор прямого хода находится под напряжением, силовые контакты соединяют линию L1 с T1, линию L2 с T2 и линию L3 с T3 на двигателе.Когда обратный контактор находится под напряжением, силовые контакты соединяют линию L1 с T3, линию L2 с T2 и линию L3 с T1 на двигателе.

Силовая цепь прямого / обратного хода

Поскольку два пускателя двигателя управляют только одним двигателем, необходимо использовать только один комплект нагревателей реле перегрузки. Обратные пути для обеих катушек стартера соединяются в серии с нормально замкнутыми контактами реле перегрузки , так что при возникновении перегрузки в любом направлении катушки стартера будут обесточены, и двигатель перейдет в нормальное состояние. останавливаться.

Обратите внимание, что два контактора должны быть электрически и механически заблокированы , чтобы на них нельзя было подавать питание одновременно. Если обе катушки стартера будут запитаны одновременно, произойдет короткое замыкание с потенциально опасными последствиями.

Пускатели прямого / обратного хода

поставляются с двумя наборами нормально разомкнутых вспомогательных контактов , которые действуют как удерживающие контакты в каждом направлении. Они также будут поставляться с двумя наборами нормально замкнутых вспомогательных контактов, которые действуют как электрические блокировки.

Пускатели прямого / обратного хода никогда не должны замыкать свои силовые контакты одновременно. Лучший способ обеспечить это — использовать электрические блокировки, которые предотвращают подачу питания на одну катушку, если задействована другая. Неисправность электрической блокировки может привести к одновременному включению обеих катушек.

Если обе находятся под напряжением, требуется какая-то механическая блокировка, чтобы предотвратить втягивание обоих якорей . На схематических диаграммах изображенная пунктирной линией между двумя катушками, механическая блокировка представляет собой физический барьер, который вставляется в путь якоря одной катушки за счет движения соседней катушки.Это означает, что даже если обе катушки находятся под напряжением, только один якорь сможет втягиваться полностью. Катушка, которая не втягивается, будет издавать ужасный дребезжащий звук, пытаясь замкнуть магнитную цепь.

На механические блокировки следует полагаться как на последнее средство защиты.

Электрическая блокировка достигается путем установки нормально замкнутого контакта катушки одного направления последовательно с катушкой противоположного направления, и наоборот. Это гарантирует, что при включении прямой катушки нажатие кнопки заднего хода не активирует обратную катушку.Такая же ситуация имеет место, когда обратная катушка находится под напряжением. В обеих ситуациях необходимо будет нажать кнопку остановки, чтобы обесточить работающую катушку и вернуть все ее вспомогательные контакты в исходное состояние. Тогда может быть задействована катушка противоположного направления.

Схема управления прямым / обратным ходом

При разработке схемы управления для цепей прямого / обратного хода мы начинаем со стандартной трехпроводной схемы , добавляем вторую нормально разомкнутую кнопку и ответвление удерживающего контакта для второй катушки.Одной кнопки останова достаточно, чтобы отключить двигатель в обоих направлениях.

Две катушки механически блокируются, а нормально замкнутые контакты мгновенного действия обеспечивают электрическую блокировку.

Если нажать кнопку прямого направления, пока обратная катушка не задействована, ток найдет путь через нормально замкнутый обратный контакт и возбудит прямую катушку, заставляя все контактов , связанных с этой катушкой, изменить свое состояние. Удерживающий контакт 2-3 замкнется, и нормально замкнутая электрическая блокировка разомкнется.Если нажать кнопку реверса, когда задействована прямая катушка, ток не сможет пройти через прямой нормально замкнутый контакт, и ничего не произойдет.

Для того, чтобы двигатель вращался в обратном направлении, передняя катушка должна быть обесточена. Для этого необходимо нажать кнопку остановки, тогда кнопка реверса сможет активировать обратную катушку.

Независимо от направления вращения двигателя, эта схема будет работать как стандартная трехпроводная схема, обеспечивающая защиту от низкого напряжения (LVP) до тех пор, пока не будет нажата кнопка останова или не произойдет перегрузка .

Блокировка кнопок прямого / обратного хода

Блокировка кнопок требует использования четырехконтактных кнопок мгновенного действия, каждая из которых имеет набор нормально разомкнутых и нормально замкнутых контактов.

Чтобы добиться блокировки кнопок, просто соедините нормально замкнутые контакты одной кнопки последовательно с нормально разомкнутыми контактами другой кнопки, и удерживающие контакты будут соединены по параллельно с нормально разомкнутыми контактами соответствующей кнопки.

Эта схема все еще требует установки электрических блокировок.

Блокировка кнопок не требует, чтобы катушки двигателя были отключены перед изменением направления, потому что нормально замкнутые передние контакты включены последовательно с нормально разомкнутыми обратными контактами, и наоборот. Нажатие одной кнопки одновременно отключает одну катушку и запускает другую. Это внезапное реверсирование (, заглушка ) может сильно повлиять на двигатель, но если требуется быстрое реверсирование мотора, эта схема может быть решением.

Как подключить стартер двигателя

Пускатель двигателя — это комбинация устройств, используемых для запуска, запуска и остановки асинхронного двигателя переменного тока на основе команд от оператора или контроллера. В Северной Америке асинхронный двигатель обычно работает от 230 В или 460 В, трехфазный, 60 Гц и имеет управляющее напряжение 115 В переменного тока или 24 В постоянного тока. Несколько других комбинаций возможны в Северной Америке и других странах, и их легко получить из методов, показанных в этом документе.

Стартер двигателя

Для работы пускатель двигателя должен иметь как минимум два компонента: контактор для размыкания или замыкания потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки.Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, обычно автоматический выключатель или предохранители. Защита от короткого замыкания не будет показана в следующих примерах.

Контактор

Контактор — это 3-полюсный электромеханический переключатель, контакты которого замыкаются подачей напряжения на его катушку. Когда катушка находится под напряжением, контакты замкнуты и остаются замкнутыми, пока катушка не будет обесточена. Контактор специально разработан для управления двигателем, но может использоваться и для других целей, например, для резистивных и осветительных нагрузок.Поскольку двигатель представляет собой индуктивную нагрузку, разработчик должен учитывать как мощность, так и номинальный ток при определении размера контактора. Это необходимо для того, чтобы контактор правильно переключал нагрузку.

Реле перегрузки

Реле перегрузки — это устройство, которое имеет три датчика тока и защищает двигатель от перегрузки по току. Каждая фаза, идущая от контактора к двигателю, проходит через эти токовые чувствительные элементы. Реле перегрузки имеет выбираемую настройку тока в зависимости от номинального тока двигателя при полной нагрузке.Если ток перегрузки превышает уставку реле в течение достаточного времени, набор контактов размыкается, чтобы защитить двигатель от повреждения.

В этой статье показано, как подключать различные двигатели с помощью контакторов Fuji, продаваемых AutomationDirect. Контакторы других марок могут быть подключены таким же или подобным образом. Проконсультируйтесь со схемами подключения производителя для контакторов других марок.

Существует четыре основных комбинации проводки:
a) Полновольтные нереверсивные трехфазные двигатели.
b) Полновольтные реверсивные трехфазные двигатели
c) Однофазные двигатели
d) Трехфазные двигатели с открытым переходом звезда-треугольник

Вы должны предоставить выключатель, провод надлежащего размера, корпуса, клеммные колодки и любые другие устройства, необходимые для замыкания вашей цепи.

ВНИМАНИЕ! Следуйте инструкциям, прилагаемым к каждому конкретному устройству.
Несоблюдение этого правила может привести к поражению электрическим током или повреждению.


Будут использоваться следующие компоненты:


Полновольтные нереверсивные трехфазные двигатели

На следующей схеме показано управление трехфазным нереверсивным двигателем с управляющим напряжением 24 В постоянного тока и ручным управлением.Мы будем использовать контактор, блок вспомогательных контактов, реле перегрузки, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. Цепями пуска и останова также можно управлять с помощью входов и выходов ПЛК.


Полновольтные реверсивные трехфазные двигатели

Эта диаграмма предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. В нем используются два контактора, два вспомогательных контактных блока, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутые кнопки останова и источник питания с предохранителем.В качестве альтернативы, цепями прямого, обратного и останова можно управлять с помощью ПЛК. Обратите внимание, что могут быть доступны комплекты реверсирования как для стороны нагрузки, так и для стороны сети контакторов, которые могут упростить процесс подключения реверсивного контактора.


Однофазные двигатели полного напряжения

Эта диаграмма предназначена для управления однофазным двигателем. Он использует контактор, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем.В качестве альтернативы цепи пуска и останова могут управляться с помощью ПЛК ..


Трехфазные двигатели с открытым переходом звезда-треугольник

Следующая диаграмма показана для управления трехфазным двигателем по схеме треугольник-звезда. Он использует три контактора, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова, таймер задержки включения на 0-20 секунд и источник питания с предохранителем. В качестве альтернативы схемы запуска, остановки и синхронизации могут управляться с помощью ПЛК.


ДАННАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ AUTOMATIONDIRECT.COM ТЕХНИЧЕСКАЯ ПОДДЕРЖКА, ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ. Мы не гарантируем, что данные подходят для вашего конкретного приложения, и не берем на себя никакой ответственности за них в вашем приложении.

Страница технической поддержки на веб-сайте AutomationDirect полна ценной информации и доступна круглосуточно и без выходных. На это есть ссылка в разделе «Технические и прикладные сведения».

Пускатели двигателей NEMA типа S (8536 8736 8606)

a {display: inline-block; background: # 42b4e6; color: #fff; padding:.8em 1.5em; font-weight: bold; text-align: center; border-radius: 0; border-color: #fff; border-style: solid; border-width: 0;} a {text-decoration: none; } @media (max-width: 61.25em) {.cta-box> a {display: block; ширина: 56%; margin-bottom: 1em;}}]]>

Магнитные пускатели классов 8536 и 8736 типа S используются для переключения электродвигателей с различными реле перегрузки. Пускатели типа S доступны в размерах NEMA 00-7 и рассчитаны на работу при максимальном напряжении 600 В

  • Нормально разомкнутый контакт удерживающей цепи для трехпроводного управления предусмотрен в стандартной комплектации.
  • Пускатели размера 00-2 используют вспомогательный контакт класса 9999 SX11 в качестве контакта удерживающей цепи.
  • Пускатели габаритов 3-7 используют вспомогательный контакт класса 9999 SX6 в качестве контакта удерживающей цепи.
  • Класс 8536 Тип S Пускатели типоразмеров 00-6 в стандартной комплектации снабжены реле тепловой перегрузки из плавящегося сплава.
  • Сменные тепловые блоки доступны для стандартного отключения (класс 20) размера 00-6, быстрого отключения (класс 10) размера 00-4 и медленного отключения (класс 30) размера 00-3.
  • В однофазных пускателях используется один тепловой блок; В трехфазных пускателях используются три тепловых блока.
  • Класс 8536 Пускатели размера 7 снабжены полупроводниковой MOTOR LOGICTM, которая включает:
  • выбираемое отключение Class10 / 20
  • Обнаружение замыкания на землю и возможности связи для дальнейшего расширения • Нечувствительность к окружающей среде и защита от потери фазы, дисбаланса фаз и перегрузки по току .
  • Твердотельные реле перегрузки Motor Logic ™ доступны для пускателей типоразмеров 00–7.Эти нечувствительные к окружающей среде реле перегрузки обеспечивают защиту от потери фазы и асимметрии фаз.
  • Биметаллические реле перегрузки также доступны для размеров 00-1. Версии с компенсацией окружающей среды и без компенсации поставляются с ручным и автоматическим сбросом, регулировкой тока отключения и контактом аварийной сигнализации. • Магнитные пускатели класса 8536 доступны в большом количестве следующих корпусов.
  • Кожух общего назначения NEMA, тип 1
  • NEMA, тип 3R, влагозащищенный, влагозащищенный для наружного применения
  • NEMA, тип 4 и 4X, водонепроницаемый и пыленепроницаемый
  • NEMA тип 4X Водонепроницаемое, пыленепроницаемое и коррозионно-стойкое стекло — полиэстер
  • NEMA Тип 7 и 9 с болтовым соединением и с откидной крышкой для опасных зон
  • NEMA Тип 9 с болтовым соединением для опасных зон
  • NEMA Тип 12 Пылезащищенный и герметичный для промышленного использования
  • Катушки переменного тока
  • доступны для применения на частоте 50-60 Гц.
  • Максимальный номинальный постоянный ток 600 В переменного тока и 810 А
  • NEMA Типоразмеры 00-4 поставляются с катушками, которые рассчитаны на удовлетворительную работу при линейном напряжении 85% — 110% номинального напряжения
  • Поставляются контакторы NEMA типоразмеров 5, 6 и 7 с катушкой постоянного тока, управляемой цепью твердотельного выпрямителя, питаемой от источника переменного тока.

Для обеспечения гибкости аксессуары, устанавливаемые на месте или модифицируемые на заводе, включают вспомогательные контакты, силовые опоры, пневматические таймеры и станции управления, устанавливаемые на крышке

Базовые номера: 8536S 8536SA 8536SAG 8536SAG1 8536SAG3 8536SAO 8536SAO1 8536SAO3 8536SAOV 8536SA036 8536SAOV 8536SA036 8536SAOV 8536SA036 8536SAOV 8536SA036 8536SAOV 8536SA036 8536SAOV 8536SA036 8536SAOV 8536SA036 8536SAOV 8536SA036 8536 8536SBAV 8536SBG 8536SBG1 8536SBG2 8536SBG3 8536SBG4 8536SBGV 8536SBO 8536SBO1 8536SBO2 8536SBO3 8536SBOV 8536SB0 8536SB01 8536SB02 8536SB03 8536SB0V 8536SBW 8536SBW1 8536SBW2 8536SC 8536SCA 8536SCA1 8536SCA2 8536SCG 8536SCG1 8536SCG2 8536SCG3 8536SCG4 8536SCGV 8536SCO 8536SCO1 8536SCO3 8536SCOV 8536SC01 8536SC03 8536SC0V 8536SCW 8536SCW1 8536SCW2 8536SD 8536SDO 8536SDO1 8536SDO3 8536SD0 8536SD01 8536SD03 8536SDA 8536SDA1 8536SDA2 8536SDG 8536SDG1 8536SDG3 8536SDG4 8536SDGV 8536SDO 8536SDO1 8536SDO3 8536SDOV 8536SD0 8536SD01 8536SD03 8536SD0V 8536SDW 8536SDSEW1 8536SDWEA 8536SE 8536SE 8536SDWEA 8536SE 8536SDWEA 8536SE 8536SE 1 8536SEO2 8536SE02 8536SEO3 8536SE03 8536SF 8536SFO 8536SF0 8536SFO1 8536SF01 8536SG 8536SGO 8536SG0 8536SGO1 8536SG01 8736 8736S 8736SA 8736SAO 8736SA0 8736SAO1 8736SA01 8736SB 8736SBO 8736SB0 8736SBO1 8736SB01 8736SBO4 8736SB04 8736C 8736CO 8736C0 8736CO7 8736C07 8736CO8 8736C08 8736SD 8736SDO 8736SD0 8736SDO1 8736SD01 8736SDO2 8736SD02 8736SE 8736SEO 8736SE0 8736SEO1 8736SE01 8736SEO2 8736SE02 8736SF 8736SFO 8736SF0

Магнитные контакторы, Магнитные пускатели | Fuji Electric FA Components & Systems Co., ООО

Информация о новинках

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц. Прошедшую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Отображается информация о последних пяти изделиях, производство которых было прекращено.Прошедшую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

FUJI ED&C TIMES News Letter

Распределение LV

С ускорением глобализации рынка оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующему основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, имеющей самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

Распределение среднего напряжения

Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, который обеспечивает безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

Общий вопрос Ответ на реверсивный контактор

1. Как работает реверсивный контактор?

Реверсивный контактор, который для реверсирования 3-фазного двигателя с использованием контакторов, вы просто пропускаете один набор проводов прямо через один контактор, а параллельный набор проводов через другой контактор, где вы меняете местами один набор проводов.Когда этот двигатель включен, двигатель вращается в одну сторону, а когда этот контактор включен, двигатель вращается в другом направлении. Расширенное обучение: ( Что такое контактор? )

2. Как работает реверсивный пускатель двигателя?

Реверсивный пускатель предназначен для реверсирования вала трехфазного двигателя. Это достигается путем замены любых двухлинейных проводов, питающих нагрузку двигателя. Реверсивный магнитный пускатель двигателя включает в себя пускатель прямого и обратного хода как часть узла.Предусмотрены электрические и механические блокировки, чтобы гарантировать, что только пускатель прямого или обратного хода может быть включен в любой момент времени, но не одновременно.

3. Что такое реверсивный стартер?

Реверсивный пускатель полного напряжения — это трехфазный контроллер двигателя с двумя контакторами двигателя. Вместо использования одного контактора для размыкания и замыкания силовой цепи для включения и выключения двигателя, он использует прямой и реверсивный контакторы для управления направлением двигателя.

4. Какова функция вспомогательного контактора?

Контакторы обычно подразделяются на контакторы нагрузки и вспомогательные контакторы.Контакторы нагрузки имеют высокую коммутационную способность, в чем разница между «штатным» контактором и вспомогательным контактором?

Контактор нагрузки обычно используется в качестве главного контактора. Он выдерживает нагрузки около 600 A / AC1. Вспомогательные контакторы, с другой стороны, предназначены для коммутации токов только до 6 А. Среди вспомогательных контакторов учитываются, например, реле времени и реле безопасности. По сути, вспомогательный контактор представляет собой обычное (маломощное) реле, но построенное как «обычный» контактор, и при использовании вместе с другим контактором он называется вспомогательным контактором, чтобы пояснить, что он не используется для переключения нагрузок, но имеет активацию / вместо этого функция деактивации или управления — используется для подключения / отключения цепи.Поэтому вспомогательные контакторы обычно имеют только вспомогательные контакты и не имеют главных контактов.

5. Какова основная функция контактора?

Контакторы нагрузки имеют высокую коммутационную способность, которая обычно используется в качестве главного контактора. Он выдерживает нагрузки около 600 A / AC1. Расширенное обучение ng: ( Каков принцип работы контактора переменного тока? )

6. Зачем использовать вспомогательный контактор?

В основном вспомогательный контактор представляет собой обычный контактор, например реле малой мощности, при использовании вместе с другим контактором он называется вспомогательным контактором, чтобы пояснить, что он не используется для переключения нагрузок, а вместо этого имеет функцию активации или деактивации или управления — используется для подключения или отключения цепи.Поэтому вспомогательные контакторы обычно имеют только вспомогательные контакты и не имеют главных контактов.

Рекомендуемый артикул:

Что такое контактор?

Каков принцип работы контактора переменного тока?

Магнитные пускатели двигателей в качестве контроллеров — Сравнение устройств типов NEMA и IEC

Время чтения: 4 минуты.

Статья 100 NEC определяет контроллер как «устройство или группу устройств, которые служат для управления определенным образом электрической мощностью, подаваемой на устройство, к которому он подключен.Раздел 430.2 дает более конкретное определение двигателя: «Для целей этой статьи [Статья 430] контроллер — это любой переключатель или устройство, которое обычно используется для запуска и остановки двигателя путем включения и отключения тока в цепи двигателя».

Магнитный пускатель двигателя является таким контроллером и использует контакты с электромагнитным управлением, которые запускают и останавливают подключенную нагрузку двигателя. Цепь управления с мгновенными контактными устройствами, подключенными к катушке магнитного пускателя двигателя, выполняет эту функцию пуска и останова.Трехполюсный пускатель магнитного двигателя полного напряжения состоит из следующих компонентов: набора неподвижных контактов, набора подвижных контактов, нажимных пружин, катушки управления, неподвижного электромагнита, набора катушек затенения магнитного поля и подвижного якоря.

Также важно помнить, что магнитный пускатель двигателя — это контактор, который имеет дополнительный узел реле перегрузки, который обеспечивает защиту двигателя от перегрузки во время работы. Выбор теплового реле перегрузки осуществляется с помощью таблицы производителя, прилагаемой к пускателю магнитного двигателя.Всегда важно знать ток полной нагрузки (FLC) двигателя, коэффициент эксплуатации (SF) двигателя и температуру окружающей среды, в которой работает оборудование. Тепловые единицы рассчитаны на температуру окружающей среды 40 ° C (104 ° F).

Типы пускателей

Магнитные пускатели двигателей обычно выпускаются с полным напряжением (линейным), пониженным напряжением и реверсивным. Полновольтный или линейный магнитный пускатель двигателя подает на двигатель полное напряжение, что означает, что он предназначен для правильного управления уровнями пускового тока, который будет развиваться при запуске двигателя (см. Рисунок 1).

Рис. 1. Пускатель магнитного двигателя полного напряжения (параллельный)

Пускатели пониженного напряжения

предназначены для ограничения воздействия пускового тока при запуске двигателя. Они доступны в электромеханическом и электронном форматах.

Рисунок 2. Реверсивный пускатель полного напряжения

Пускатели реверсивные предназначены для реверсирования вала трехфазного двигателя. Это достигается путем замены любых двухлинейных проводов, питающих нагрузку двигателя. Реверсивный магнитный пускатель двигателя включает в себя пускатель прямого и обратного хода как часть узла (см. Рисунок 2).Предусмотрены электрические и механические блокировки, чтобы гарантировать, что только пускатель прямого или обратного хода может быть включен в любой момент времени, но не одновременно.

Сравнение пускателей NEMA и IEC

В этой статье мы сосредоточимся на том, как NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия) относятся к выбору и применению магнитных пускателей двигателей.

Магнитные пускатели двигателей

NEMA доступны в различных номинальных значениях напряжения и мощности со следующими обозначениями: размеры от 00 до размера 9, последовательно.Эти размеры NEMA классифицируют пускатели магнитных двигателей по напряжению и максимальной мощности. Примеры напряжений переменного тока включают варианты 24 В, 120 В, 208 В, 240 В, 277 В, 480 В и 600 В. Магнитный пускатель двигателя также предлагается в различных типах корпуса в зависимости от среды, в которой будет работать оборудование, не говоря уже о катушках постоянного тока. Типичными защитными кожухами являются NEMA 1 (общего назначения), NEMA 4 (водонепроницаемые), NEMA 12 (пыленепроницаемые) и NEMA 7 (опасные зоны).

Магнитные пускатели двигателей

IEC обычно выпускаются в модульном формате с контактором и реле перегрузки.Трехфазные контакторы доступны в вариантах 208 В, 230 В, 460 В и 575 В с соответствующими максимальными значениями мощности. Магнитные пускатели двигателей IEC часто поставляются как часть оборудования производителей оригинального оборудования (OEM), как и пускатели NEMA.

Если мы сравним пускатель магнитного двигателя NEMA и пускатель магнитного двигателя IEC, мы заметим следующие различия:

Устройство IEC обычно физически меньше, чем сопоставимое устройство NEMA, но не во всех случаях, особенно в больших размерах.

Жизненный цикл устройств NEMA и IEC может быть разным. Оценка производительности между NEMA и IEC, а также различия в том, как производители разрабатывают данные (не проверены третьими сторонами, поэтому методы тестирования могут сильно различаться). Общие характеристики безопасности устройств IEC или NEMA оцениваются сторонним испытательным агентством в Северной Америке. ЕС разрешает самосертификацию, но производители устройств NEMA также используют самосертификацию для характеристик производительности, специфичных для NEMA.Контроллер NEMA обычно поступает из лаборатории, аккредитованной OSHA, в то время как устройство IEC может быть самосертифицировано, иметь знак CE или сертифицировано лабораторией, которая может не иметь аккредитации OSHA. Пускатели NEMA теперь могут использоваться вместе с электронными / полупроводниковыми реле перегрузки, которые регулируются.

Устройство

IEC имеет регулируемый узел реле перегрузки, в то время как сопоставимое устройство NEMA имеет фиксированный и съемный узел реле перегрузки. Кроме того, устройства NEMA могут использоваться вместе с электронными / полупроводниковыми реле перегрузки, которые регулируются.

Устройство

IEC обычно должно быть защищено быстродействующими токоограничивающими предохранителями, в то время как устройство NEMA может быть защищено обычными предохранителями с выдержкой времени, но это зависит от продукта к продукту и от производителя к производителю.

Многие устройства IEC и NEMA разработаны для использования с обычными (не ограничивающими ток) предохранителями и автоматическими выключателями, по крайней мере, для стандартных устройств защиты от повреждений. Фактическое ограничение тока может использоваться для SCCR с высокой степенью отказа и / или координации типа 2.

Конечный пользователь должен внимательно рассмотреть все эти требования, прежде чем принимать решение об установке магнитного пускателя двигателя NEMA или пускателя магнитного двигателя IEC в своем конкретном приложении.

Что это такое, как это работает и многое другое

Главная »О нас» Новости »Магнитные пускатели двигателей: основы

Опубликовано: автором springercontrols

Магнитный пускатель двигателя — это устройство с электромагнитным управлением, которое запускает и останавливает подключенную нагрузку двигателя.Магнитные пускатели состоят из электрического контактора и устройства защиты от перегрузки, обеспечивающей защиту в случае внезапной потери мощности.

Контактор и реле

Контактор похож на реле, но предназначен для переключения большего количества электроэнергии и работы с нагрузками с более высоким напряжением. В отличие от реле, контактор не имеет общего полюса под напряжением, который переключается между нормально разомкнутым и нормально замкнутым полюсами. Контактор состоит из держателя контактов с электрическими контактами для подключения входящего сетевого силового контакта к контакту нагрузки, электромагнита (обычно называемого «катушкой»), который обеспечивает силу для замыкания контактов, чтобы позволить току течь, и корпус, который представляет собой изолирующий материал, удерживающий детали вместе и обеспечивающий некоторую степень защиты от прикосновения человека к клеммам.Контакторы обычно изготавливаются с нормально разомкнутыми контактами, что означает, что мощность не будет поступать на нагрузку до тех пор, пока не будет активирована катушка, которая замыкает контактор. Активация катушки обычно выполняется оператором управления, либо вручную, то есть человеком, нажимающим кнопку / щелчком переключателя, либо автоматически с помощью датчика или таймера, который переключается при достижении определенного состояния. Контакторы могут быть снабжены вспомогательными контактами (нормально разомкнутыми или нормально замкнутыми) для выполнения дополнительных операций, когда контактор замкнут.

Когда контактор замкнут, это позволяет току проходить на «катушку» (электромагнит). Это может быть то же самое напряжение, что и мощность, проходящая через контакты, или часто более низкое «управляющее» напряжение используется только для подачи питания на катушку. Когда катушка находится под напряжением, это создает магнитную связь между контактами и держателем контактов, позволяя им оставаться вместе, и ток течет к двигателю или другой нагрузке до тех пор, пока система не будет отключена путем отключения питания катушки. В обесточенном состоянии пружина заставляет контакты разъединяться и прекращать прохождение энергии через контакты, тем самым отключая двигатель или нагрузку.

Реле тепловой перегрузки: что такое и как работает

Тепловое реле перегрузки предназначено для защиты двигателя или другой нагрузки от повреждений в случае короткого замыкания или перегрузки и перегрева. Простейшее реле перегрузки срабатывает из-за тепла, вызванного протеканием высокого тока через перегрузку и по биметаллической полосе. Биметаллическая полоса — это лента из двух разных металлов, прикрепленных друг к другу, причем каждый металл имеет свой коэффициент теплового расширения.Когда эта биметаллическая полоса нагревается, один металл будет расширяться быстрее, чем другой, и приведет к изгибу сборки. Когда он станет достаточно горячим, кривизны будет достаточно, чтобы контакты в перегрузке разъединились. Поскольку перегрузка имеет контакт, подключенный к цепи управления контактора, это эффективно размыкает цепь и обесточивает систему. Как только биметаллическая полоса остынет, она выпрямится и позволит цепи снова замкнуться.

Режимы работы реле перегрузки

Реле перегрузки можно настроить на 4 различных режима работы.

  • Только ручной сброс — оператор должен нажать кнопку для перезапуска системы. Этот параметр обычно используется по соображениям безопасности, чтобы система не перезапустилась сама по себе.
  • Только автоматический сброс — когда биметаллическая полоса охлаждается, система автоматически перезагружается. Это полезно, когда система находится в удаленном месте, что затрудняет ручной перезапуск, а автоматический перезапуск вряд ли создаст опасное состояние.
  • Ручной сброс / останов — Аналогичен только ручному сбросу, но позволяет использовать кнопку для ручной остановки системы. Это полезно для простых систем, где отдельный выключатель не требуется.
  • Автоматический отдых / остановка — Аналогичен только автоматическому сбросу, но позволяет использовать кнопку для остановки системы вручную. Это полезно для простых систем, где нет необходимости в отдельном переключателе включения / выключения.

Реле перегрузки обычно компенсируются по температуре окружающей среды, и уставка срабатывания часто регулируется в относительно узком диапазоне.Более старые реле перегрузки доступны с фиксированными точками срабатывания по температуре с использованием биметаллических полос. Их обычно называют «нагревателями», и они специфичны для каждой точки срабатывания (тока). Новые реле перегрузки доступны с электронным управлением и используются для различных функций двигателя.


Остались вопросы по магнитным пускателям двигателей?

Если у вас все еще есть вопросы о магнитных пускателях двигателей и их применении, специалисты Springer Controls всегда готовы помочь. Свяжитесь с нами сегодня, и мы будем рады вам помочь!

в рубрике: Новости .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
