Подключение манометра радиальное – Манометры с осевым и радиальным подключением

Содержание

Манометр радиальный, верхнее подключение, UNI-FITT

Манометр радиальный, верхнее подключение UNI-FITT

Манометр радиальный — измерительный прибор, предназначенный для показа текущего давления в бытовых гидравлических системах (отопления и водоснабжения).



 Приобрести оборудование UNI-FITT в интернет-магазине G-SCM.ru с доставкой по РФ

  • Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
  • Техническая поддержка
  • Система скидок
  • Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

UNI-FITT

Страна:

Италия

Категория:

Радиальный

Материал корпуса:

Пластик

MAX рабочая температура:

+80°C

Конструктивная особенность:

Верхнее подключение

Класс точности:

1,6

Диапазон температуры окружающей среды:

-20…+60°C

Назначение использования:

Отопление, водоснабжение

Присоединение:

Резьбовое

Паспорт на манометры (unifitt_pasport_manometr.pdf, 148 Kb) [Скачать]

g-scm.ru

Способы установки манометров

Манометр – это специальный прибор, который предназначен для измерения давления. Такие приборы бывают различных видов и устанавливаются разными способами. Рассмотрим их подробно.

Способы установки манометров

Способ установки прямым путем

На предварительно вваренный адаптер сразу же прикручивается манометр со специальными резьбовыми уплотнениями. Такой метод считается наиболее доступным и применяется для работы устройства в стабильной среде без сильных скачков давления и без постоянных замен устройства.

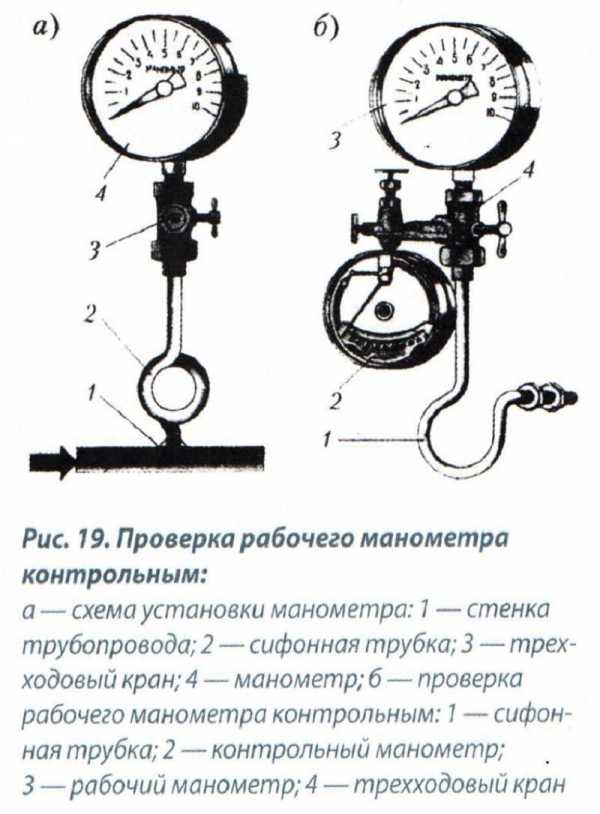

Способ установки на трехходовой кран

На предварительно вваренный адаптер с помощью резьбовых соединений накручивается трехходовой кран, а в него вкручивается манометр. Подобным методом пользуются, если нужно при проверке показаний переводить прибор на атмосферное давление данным краном.

Последний разрешает сменить устройство, не прерывая рабочий цикл, или провести опрессовку системы и прочие работы, которые связаны с увеличением давления в системе.

Способ установки с помощью импульсивной трубки

Помимо двух вышеперечисленных методов, манометр устанавливают и через импульсную трубку, которая способна защищать чувствительный механизм прибора от повреждений.

Чтобы установить манометр подобным методом, следует на предварительно вваренный адаптер вертикально вкрутить импульсную трубку, туда присоединить трехходовой кран и непосредственно сам манометр.

Импульсную трубку применяют в тех ситуациях, где пар имеет температуру, превосходящую возможную норму измеряемых параметров. Она не позволяет манометру контактировать с горячим паром.

Каких правил нужно придерживаться при монтаже манометров?

  1. Манометр стоит монтировать именно так, чтобы показания четко распознавались. Шкала располагается вертикально или имеет наклон 30°.
  2. Диаметр корпуса прибора, монтирующийся на высоте до двух метров от уровня размещения площадки, не может быть меньше 100 мм, от двух до трех метров – не менее 160 мм. Монтаж прибора на высоте больше 3 м от уровня размещения площадки – категорически запрещен.
  3. Любой манометр должен отлично освещаться и ограждаться от лучей солнца и мороза.
  4. При монтаже манометра необходимо затянуть его на тройнике, при чем не дотягивая сам прибор, чтоб выпустить воздух.
  5. Манометр нельзя использовать, если на нем не стоит пломба с пометкой о проведенной проверки, просрочен срок этой проверки, стрелка прибора (когда его выключить) не становится на нулевое значение, расколото стекло, есть хоть малейшие повреждения прибора.

Если вы обнаружили неисправность прибора, то его следует сдать на ремонт, предварительно вычистив его от грязи и ржавчины.

Таким образом, если вам необходимо установить манометр, то обязательно обратитесь к специалистам. Монтаж этого прибора должен строго производиться квалифицированным сотрудником организации при помощи специального оборудования.

kip.spb.ru

Подключаем манометры правильно!

В своей предыдущей статье «Контрольно-измерительные приборы – маленькие помощники в большом деле» мы уже писали о манометрах – приборах для измерений давления жидкостей или газов в трубах. Сегодня мы коснемся этой актуальной темы более подробно, потому что мало только приобрести нужный вам тип манометра, надо еще знать, как правильно его подключить. Профессионалы знают, что самостоятельное подключение манометров (впрочем, как и приборов других видов) часто приводит либо к искажению реальных показаний этих приборов, либо к их неправильной эксплуатации и, как следствие, к быстрой поломке. А если учесть то, что приборы для измерения давления часто устанавливаются и работают в экстремальных условиях, особенно по температурным параметрам, то становится понятной важность их правильной установки с помощью специальных приспособлений и с учетом всех требований существующих стандартов.

Еще раз о манометрах. И не только.

Перед тем, как рассказать вам о дополнительных устройствах для правильной установки манометров, все же кратко напомним о самих героях этой статьи. Итак, манометры – это приборы, которые измеряют показатели давления в различных трубопроводных системах, где необходимы учет, постоянный контроль, поддержание уровня безопасности и там, где проводятся необходимые исследования. Этот перечень можно продолжить, но основные задачи манометров мы обозначили.

Не забудем сказать, что манометры – это понятие обобщенное, и под их семейством понимают различные приборы: вакуумметры, тягомеры, напоромеры. И все они в свою очередь подразделяются по классам точности, размерам, пределам, принципам измерений, видам чувствительных элементов, и так далее, и так далее. И все эти приборы, а точнее каждый из них в отдельности, для выполнения своих функций должны быть правильно установлены и надежно защищены от резких перепадов давления и высоких температур.

Обратите внимание. Мы подробно рассказываем здесь о сантехнической продукции и приборах не для того, чтобы сделать из вас профессионалов и обучить самостоятельно решать сложные сантехнические задачи. Это невозможно даже в случае, если вы внимательно и постоянно читаете наш блог. Для глубокого обучения существуют специальные средние и высшие заведения, где учат не один год. Мы пишем для того, что вы знали общие принципы функционирования сантехнических и канализационных систем, могли оценить сложность и важность нашей работы и нашей продукции, понимали суть проблемы и знали, к кому обращаться в непростых ситуациях. А иногда даже смогли бы сами отличить настоящего специалиста в нашем деле от горе-продавца, пытающегося просто «навешать вам лапши» и «впарить» некачественное изделие или услугу.

Для долгой жизни ваших приборов необходимо…

В первую очередь, надо знать при каких условиях эксплуатации будет работать ваш манометр. Одна из важнейших характеристик, которую придется учитывать, – это температурный режим. Учтите, точность показаний манометра и длительность его эксплуатации будет зависеть и от внешней температуры, то есть температуры окружающей его среды, и от температуры той среды, давление которой он предназначен измерять.

Это надо знать. Обычный температурный диапазон большинства манометров стандартного исполнения находится в пределах от +60 до +80 градусов Цельсия. Существуют приборы специального исполнения, которые рассчитаны на измерение давления при температурах рабочей среды до +200 или даже до +300 градусов Цельсия. Их возможности и условия эксплуатации подробно указаны в сопроводительной технической документации, но и их цена, соответственно, значительно выше, чем у обычных приборов.

Так вот, если у вас в наличии стандартный манометр, а температура измеряемой среды (пара, газа или жидкости) превышает ту, которая указана в его предельных измеряемых характеристиках, то подключение к системе должно быть осуществлено только с помощью специальных устройств, одно из которых – это сифонная трубка или трубка Перкинса.

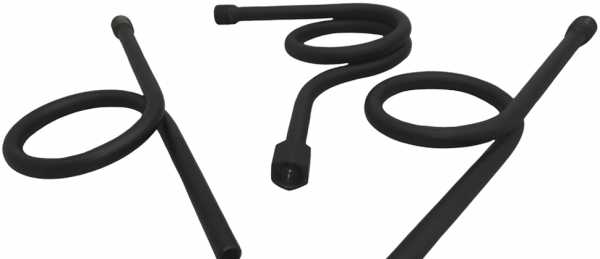

Трубка Перкинса специальными резьбовыми соединениями одним концом подсоединяется к трубопроводной системе, а другим – к манометру. Таким образом создается некое ответвление от системы, в котором контролируемая среда не циркулирует, а значит, и температура значительно ниже.  Это позволяет прибору производить измерения в его рабочем диапазоне. Сифонные трубки, кстати, изготавливаются по всем действующим украинским нормативам и могут быть двух видов: с так называемым

прямым или  угловым отводом. Такие конструкции трубок сделаны исключительно для удобства подсоединения манометров в разных условиях, а в остальном они практически идентичны. Низкая стоимость и высокая эффективность в случаях необходимости защиты манометров от высокой температуры среды и даже импульсов давления принесли трубке Перкинса заслуженную популярность. Также это избавило от необходимости приобретения дорогостоящих манометров с прямой возможностью измерения давления сред с повышенными температурами.

Конструкции манометров с сифонными трубками можно устанавливать в системах водоснабжения, отопления, для контроля котельного оборудования и т.п. Установка их имеет свои особенности, в частности, необходимость небольшого уклона трубки в сторону прибора, измеряющего давление, и еще некоторые нюансы, известные профессионалам, которые будут их устанавливать.

Это надо знать. Трубки Перкинса служат для охлаждения контролируемой среды в месте контакта системы и манометра, соответствуют ГОСТ 2415-88 и внесены в Госреестр СИТ Украины. Длина прямых трубок — 380 мм. Диаметр кольца угловых — 90 мм. Изготавливаются из стали и имеют диаметр 15 мм в сечении. Присоединительные размеры: G1\2 наружный и М20х1.5 – внутренний.

Гидроудары или резкие перепады давления в трубопроводах – это второй по значимости фактор после высокой температуры, который требует серьезной защиты манометров. Для компенсации от системных «форс-мажоров» применяются демпферные устройства или предохранительные клапаны, которые могут устанавливаться как перед самими приборами, так и непосредственно в канале держателя манометра.

Обычно предохранительный клапан конструктивно представляет собой подпружиненный поршень. Когда давление в системе нормальное, пружина клапана удерживает его в открытом состоянии и закрывает только тогда, когда давление в системе превысило установленное и стало выше прижимного усилия пружины. Пока давление в трубопроводе не станет на четверть ниже значения усилия закрытия, клапан будет защищать манометр. Обычно такие защитные клапаны применяются в системах нефтехимических, энергетических, машиностроительных отраслей промышленности, где измерения часто необходимо производить в коррозийных средах и агрессивных окружающих условиях, поэтому и производятся клапаны из стойких нержавеющих материалов.

И наконец, если нет задачи постоянного контроля давления, а его необходимо осуществлять только в некоторые определенные моменты времени, то можно устанавливать манометры посредством кнопочных кранов. Этот метод позволяет избежать установки различных демпферных устройств и подключать прибор к основной магистрали только во время нажатия кнопки кнопочного крана, а сразу после выполнения измерения такой кран перекрывает доступ рабочей среды к манометру, что защищает манометр от высоких температур, спонтанных газо- или гидроударов, т.к. давление постоянно отсутствует на чувствительных механизмах, а значит, увеличивается срок службы их измерительных элементов.

Это надо знать. Кнопочные краны бывают двух видов – нормально закрытые и нормально открытые. Для защиты манометров от перепадов давления применяются нормально закрытые краны, когда подача рабочей среды на прибор и измерение давления осуществляется кратковременно, только при нажатии кнопки. Нормально открытые кнопочные краны допускают рабочую среду системы к элементам измерителя постоянно, а при нажатии кнопки, наоборот, ее доступ к манометру прекращается, что делает комфортным контроль нуля, ремонт или замену прибора.

Теперь вы знаете основные способы защиты манометров и сможете почти на равных поговорить со специалистами «Сантехкомплекта» в случае установки таких приборов на ваших трубопроводных системах. А мы всегда будем рады помочь вам в решении любых задач, связанных с нашей деятельностью. Помочь хорошим советом и реальным делом!

ПредыдущаяСледующая

santehkomplekt.ua

Установка манометра: правила и требования: правила, требования, схема

Рабочее давление в любой трубопроводной системе или емкости, требует постоянного контроля со стороны обслуживающего персонала. Для выполнения измерения давления применяют измерительный прибор под названием манометр. С его помощью получают информацию о состоянии технологической системы. Эти измерительные датчики выпускают в двух исполнениях, для измерения высокого и низкого давления. Кроме того, необходимо учесть и то, что по трубопроводным системам может передаваться различная рабочая среда, например, холодная вода, под давлением 2-4 атм. или перегретый пар с рабочей температурой более 130 градусов. Такое положение вещей привело к тому, что на практике применяют разные способы установки манометров в трубопроводные системы или емкости.

Для того, что бы он эффективно выполнял свои функции, он должен быть правильно установлен, какие способы установки существуют, рассмотрим это ниже.

Способы установки манометров

Его установка может быть выполнена только на том объекта, на котором давление стравлено. Прибор должен быть установлен в рабочее положение. Как правило, оно описано в инструкции по его эксплуатации. Там указано, каким образом он должен устанавливаться на трубопроводе и допуски на установки. Установить его можно с использованием гаечного ключа. Момент закручивания не должен превышать 20 Н×м. перегрузка корпуса недопустима.

На практике применяют несколько способов монтажа:

  • прямой;
  • с использованием трехходового крана;
  • с применением импульсной трубки.

Способ установки прямым путем

Их устанавливают в тех местах, которые указаны в проектной документации, например, перед и после задвижек. В том месте, где устанавливается манометр необходимо установить адаптер. Его или вваривают, иногда их вворачивают. Сварка, это самый доступный способ фиксации адаптеров.

Прямой способ применяют для монтажа устройств, которые работают в стабильной среде без каких-либо скачков давления и частых замен измерительного датчика.

Способ установки на трехходовой кран

Если планируется, что при проверке данных придется переводить прибор на атмосферное давление, то для этого, как правило, перед ним устанавливают трехходовой кран. Его и используют для подачи атмосферного воздуха. Кроме того, монтаж манометров с трехходовым краном и трубкой сифоном, допускает выполнение замены устройства без прекращения подачи рабочей среды. Кроме этого наличие такого крана позволяет выполнять разные работы тогда, когда прекращение ее работы не обязательно.

Способ установки с помощью импульсивной трубки

Кроме названных способов монтажа, используют и такой, как монтаж с использованием импульсной трубки. Она необходима для защиты механизма измерительного прибора от перепадов напора.

Для установки измерительного прибора таким способом имеет смысл сначала установить адаптер, затем трубку, трехходовой кран и только после этого можно будет устанавливать сам датчик.

Импульсная трубка используется тогда, когда рабочая среда, например пар, обладает рабочей температурой, превышающей нормативы замеряемых характеристик. Наличие трубки предотвращает контакт между рабочей средой и измерителем напора.


Правила установки и съема

Для обеспечения стабильной работы манометра и снижения риска его поломки соблюдают определенные правила:

  1. Монтаж манометров, должен быть выполнен таким образом, что бы было довольно просто снять результаты измерений, выполнять регламентное обслуживание и ремонт.
  2. Правила определяют ряд условий, которые определяют предельные размеры расстояний между измерительным прибором и стенами помещения, в котором этот прибор установлен.
  3. Если манометр монтируют на высоте от 2 до 3 метров, размер диаметра корпуса должен быть не меньше чем 160 мм. На высоту более чем три метра манометры устанавливать недопустимо. Это определено в требованиях нормативной документации.
  4. Для выполнения, предписанных в нормативной документации проверки измерительных приборов и оборудования при использовании приборов в монтажную конструкцию должен быть установлен трехходовой кран. Место его установки должно находиться между манометром и трубой (сосудом).
  5. При монтаже в условиях, когда возможно влияние на него сторонних внешних факторов, например, осадки или высокая температура, то необходимо обеспечить его дополнительную защиту. Для этого используют так называемые буферные элементы, сифоны и другие изделия. Эффективность работы смонтированного измерительного оборудования зависит насколько качественно закрыто от внешнего воздействия.
  6. Для предотвращения замерзания мерительного прибора, их обеспечивают тепловой изоляцией.
  7. При подключении необходимо стравить попавший внутрь системы газ. Для этого, чуть-чуть не докручивают фиксационную гайку на штуцере.
  8. Манометры, не прошедшие поверку и не имеющие на корпусе пломбы или соответствующей печати к использованию для работы в сетях не должны допускаться. Если сроки поверки истекли, или в процессе эксплуатации выяснилось, что работа отличается от штатной, то он должен быть снят и отправлен на диагностику и ремонт. На корпусе измерителя отмечено появление повреждений, или на стекле появилась трещина, то такой прибор не может эксплуатироваться и должен быть утилизирован.
  9. Поврежденные датчики демонтируют и передают в аттестованную лабораторию для выполнения ремонтных работ. Если такой манометр не подлежит восстановлению, то его утилизируют.

Особенности монтажа

Измеритель напора должен быть смонтирован только в вертикальном положении. Это должно обеспечить нормальное прочтение полученных данных. Шкала измерителя может быть наклонена на угол не более 30°. Датчик должен быть освещен и огражден от воздействия лучей солнца и низких температур.

После того, как устройство установлено и система готова эксплуатации в штатном режиме, то обеспечения сохранности прибора, не целесообразно сразу нагружать установленное измерительное оборудование. Напор целесообразно поднимать постепенно, без каких-либо скачков и, не пересекая пределов установленных границ.

При установке измерителя на место необходимо герметичность соединения измерителя и штуцера, в который его вмонтировали. Для этого применяют различные герметизирующие материалы, например, ФУМ лента или нить. Для повышения надежности можно герметизирующие материалы обработать герметиком. Все используемые материалы должна соответствовать условиям эксплуатации, то есть, если в системе трубопроводом использован перегретый пар (минимальная температура 130 °C), то установка ФУМ ленты, рассчитанной на рабочую температуру 95 °C недопустимо. Кстати, некоторые монтажные организации, по старинке, в качестве изолирующего материала применяют паклю, надо заметить, что это не приветствуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Манометры с радиальным подключением Манометр D63, нар. резьба 1/4

Манометр D63 с радиальным подключением, наружная резьба G 1/4


Манометр аналоговый для измерения давления в гидропроводе.
Манометр заполнен глицерином.
Класс точности — 1,6%.

Характеристики

АртикулБренддиапазон WP (bar)GHh2LSCCH
MPR63-01-ILX6305RL0/-1Minipress-1…01/45462566.53214
MPR63-02-ILX6305RL0/0.6Minipress0…0.61/45462566.53214
MPR63-03-ILX6305RL0/1Minipress0…11/45462566.53214
MPR63-04-ILX6305RL0/1.6Minipress0…1.61/45462566.53214
MPR63-05-ILX6305RL0/2.5Minipress0…2.51/45462566.53214
MPR63-06-ILX6305RL0/4Minipress0…41/45462566.53214
MPR63-07-ILX6305RL0/6Minipress0…61/45462566.53214
MPR63-08-ILX6305RL0/10Minipress0…101/45462566.53214
MPR63-10-ILX6305RL0/16Minipress0…161/45462566.53214
MPR63-11-ILX6305RL0/25Minipress0…251/45462566.53214
MPR63-12-ILX6305RL0/40Minipress0…401/45462566.53214
MPR63-13-ILX6305RL0/60Minipress0…601/45462566.53214
MPR63-14-ILX6305RL0/100Minipress0…1001/45462566.53214
MPR63-15-ILX6305RL0/160Minipress0…1601/45462566.53214
MPR63-16-ILX6305RL0/250Minipress0…2501/45462566.53214
MPR63-17-ILX6305RL0/315Minipress0…3151/45462566.53214
MPR63-18-ILX6305RL0/400Minipress0…4001/45462566.53214
MPR63-19-ILX6305RL0/600Minipress0…6001/45462566.53214
MPR63-20-ILX6305RL0/1000RMinipress0…10001/45462566.53214

С этим товаром покупают:

Вы смотрели ранее:

Санкт-Петербург

197341, Коломяжский пр, д. 27, лит. А, БЦ Содружество, 10 эт.

тел.: + 7 (812) 702-12-42

Москва

127238, Дмитровское шоссе 71Б   6 этаж, офис 614

тел.: + 7 (495) 988-46-83

Челябинск

454085, ул. Танкистов, д. 177 А, офис 303

тел.: +7 (351) 225-01-38

Кемерово

650055, Кузнецкий пр., д. 115, Лит. А, офис 24

тел.: +7 (3842) 650-409


www.hydravia.ru

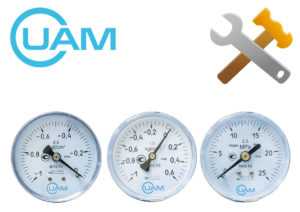

Монтаж и установка манометров, мановакуумметров, вакуумметров

Рекомендации по монтажу и установке приборов:

  1. Прежде чем приступить к установке, следует убедиться, что прибор соответствует требованиям, предъявляемым ему с точки зрения диапазона измерений и исполнения. Показания рабочего давления должно быть в средней трети диапазона.
  2. Располагать прибор следует таким образом, чтобы было удобно считывать его показания. Закрепить манометр нужно так, чтобы вибрации были минимальными. Если вибрационные нагрузки превышают допустимую норму, для избегания высокой погрешности измерения используйте виброустойчивые приборы.
  3. Проверьте герметичность присоединения.
  4. Для обеспечения возможности замены прибора и контроля «нуля», следует между трубопроводом или др. местом замера давления и манометром установить запорное устройство. В качестве такого устройства может служить трехходовой кран.
  5. В зависимости от назначения прибора, он может быть оборудован вентилями или запорными кранами.
  6. Место на трубопроводе или тех. оборудовании, к которому присоединяется прибор для контроля давления, называют отбором или импульсом давления.
  7. Трассу, которая соединяет манометр, и отбор давления называют импульсной линией.
  8. В качестве импульсных линий служат медные, цельнотянутые стальные, или ПВХ трубки. Материал изготовления применяемых трубок зависит от агрессивности измеряемой среды, величины давления, а также пожаро- и взрывоопасности среды.
  9. В зависимости от длины трассы и максимальных пределов рабочего давления измеряемой среды выбирается толщина и диаметр импульсных трубок.
  10. Для измерения давления среды с целью контроля, импульсные линии необходимо прокладывать, строго следуя монтажной схеме автоматизации объекта, на которой указана полная характеристика линии (тип материала, который используется, толщина и сечение стенки). Также на схеме указана длина трассы.
  11. Место присоединения прибора для отбора давления (импульсы давления) должно быть на прямолинейном участке трубопровода и тех. оборудования с учетом поворотов, изгибов, тройников и колен, поскольку на вышеназванных участках, в результате центробежной силы измеряемого потока среды, существует дополнительная погрешность измерения.
  12. Необходимо контролировать воздействие температуры на точность показаний. Для этого манометр устанавливается с учетом влияния конвекции и теплового излучения, с целью не допустить, чтобы температура окружающей и измеряемой среды, была выше или ниже допустимой для эксплуатации измерительного прибора. Для этого манометры и запорные арматуры следует защитить водными тупиковыми трубами или измерительными линиями достаточной длины.
  13. При наличии сред повышенной вязкости, агрессивных, кристаллизующихся, загрязненных, а также горячих сред, необходимо использовать мембранные разделители сред, с целью недопущения попадания их в прибор. Внутреннее пространство манометра и разделителя заполняют специальной рабочей жидкостью, которая передает давление от мембраны разделителя к измерительному прибору. Жидкость выбирают в зависимости от диапазона измерения, совместимости со средой, подвергаемой измерению и с учетом температуры.
  14. При измерении агрессивных сред (кислот, щелочей), чтобы защитить чувствительный элемент прибора от воздействия используют специальные разделительные сосуды. Их заполняют водой, этиловым спиртом, глицерином или легкими минеральными маслами и др.


Соединение между манометром и разделителем разъединять ЗАПРЕЩЕНО!

    1. Следует обеспечить защиту чувствительных элементов от перегрузки.

Если пульсация измеряемой среды превышает допустимую норму или есть вероятность гидравлических ударов, нужно минимизировать их воздействие на чувствительные элементы прибора.

    • Гашение гидравлических ударов можно обеспечить с помощью установки дросселя (уменьшение поперечного сечения напорного канала), или установив регулируемое дроссельное устройство.
    • Чтобы минимизировать пульсацию давления измеряемой среды на компенсаторных станциях, тех. оборудовании, трубопроводах, в насосах и пр., в штуцер манометра нужно установить дроссель, который уменьшает диаметр входного отверстия. Это предотвратит выход из строя передаточного механизма приборов.
    • Если для получения более точных результатов диапазон измерения выбран меньше, по сравнению с величиной кратковременных всплесков давления, нужно защитить чувствительный элемент от повреждений. Это можно сделать, установив специальное устройство защиты от перегрузки. Данное устройство при гидравлическом ударе моментально закрывается. Если давление увеличивается постепенно, закрытие тоже осуществляется постепенно.
    • Величина закрывания устанавливается в зависимости от характера изменения давления в определенный временной промежуток.
    • Также в случае повышенной пульсации среды и гидравлических ударов можно применять специальные виброустойчивые манометры, устройство которых предусмотрено для работы с избыточными давлениями.
  1. Крепление манометра.
    • В случае, когда подводка к манометру не обеспечивает стабильности крепления в достаточной мере, нужно на стене или трубе использовать дополнительные крепежные элементы, или предусмотреть для прибора капиллярную проводку.
  2. В случае необходимости гашения вибраций измерительной системы:
    • Если монтаж не решает проблему минимизации сотрясений и вибраций, необходимо использовать специализированные виброустойчивые манометры с гидрозаполнением.
    • При установке манометра циферблат должен быть ориентирован вертикально. В случае отклонений обращайте внимание на знак положения на циферблате.
    • Чтобы закрепить манометр в положение, в котором показания считываются максимально точно, можно использовать накидную гайку или стяжной замок. Не рекомендуется вворачивать и выворачивать прибор за корпус. С этой целью на соединительном штуцере предусмотрены поверхности для гаечного ключа.
    • В месте соединения манометра с источником давления следует применять для уплотнения прокладки, фибры, шайбы из кожи, свинца или мягкой меди.

    Недопустимо использовать для уплотнения пакли и сурика!

    • В приборах, которые используются для измерения давления кислорода, прокладки должны быть только из свинца и меди.
    • В приборах, которые используются для измерения давления ацетилена, применять прокладки из меди и медных сплавов, с содержанием меди более 70% – ЗАПРЕЩЕНО!
    • Если манометр расположен ниже штуцеров для замера давления, нужно непосредственно перед присоединением тщательно промыть измерительную линию, чтобы не допустить попадания в систему твердых включений.
    • У некоторых приборов предусмотрены закрытые пробкой отверстия, чтобы компенсировать внутреннее давление. Отверстие имеет надписи «закрыто» и «открыто». Обычно рычаг стоит в положении «закрыто». Перед проверкой, после установки и перед началом работы, приборы наполняют воздухом, и соответственно рычаг переводится в положение «открыто».
    • Во время опрессовки, а также продувки емкостей или трубопроводов нельзя подвергать измерительный прибор нагрузке, при которой показатель превышает ограничительную метку, обозначенную на циферблате. Если это произошло, нужно произвести запирание или демонтаж манометра.
    • В случае проведения демонтажа необходимо прекратить воздействие давления на измерительный элемент. Или снять напряжение с измерительной линии.
    • В манометрах, в которых предусмотрена пластинчатая пружина нельзя удалять затяжные винты на верхнем и нижнем фланцах.
    • В манометрах после демонтажа остатки измеряемых сред могут оказывать отрицательное воздействие на окружающую среду. Нужно принять необходимые меры для безопасности.
    • Для приборов, в которых предусмотрено наполнение чувствительных элементов водой или водяной смесью, нужно обеспечить защиту от замерзания.
    • Измерительная линия должна быть изготовлена, или монтироваться так, чтобы нагрузки в результате растяжения, теплового воздействия, а также колебания  поглощались.
    • В случае измерения давления газа нужно предусмотреть в низшей точке возможность для дренажа. Если в качестве измеряемой среды выступает жидкость, нужно предусмотреть в высшей точке возможность для деаэрации.
    • Если измеряемая среда содержит твердые примеси, для этого используются сепараторы – отрезные приспособления. Во время эксплуатации прибора сепараторы могут отделяться от установки через запорную арматуру, с целью освобождения от примесей.
  3. manometers.com.ua

    Манометры с радиальным подключением Манометр D100, нар. резьба 1/2

    Манометр D100 с радиальным подключением, наружная резьба G 1/2


    Манометр аналоговый для измерения давления в гидропроводе.
    Манометр заполнен глицерином.
    Класс точности — 1%.

    Характеристики

    АртикулБренддиапазон WP (bar)GHh2LSCCH
    MPR100-01-ILX1005RL0/-1Minipress-1…01/28710081.584822
    MPR100-02-ILX2006RL0/0.6Minipress0…0.61/28710081.584822
    MPR100-03-ILX1006RL0/1Minipress0…11/28710081.584822
    MPR100-04-ILX1005RL0/1.6Minipress0…1.61/28710081.584822
    MPR100-05-ILX1005RL0/2.5Minipress0…2.51/28710081.584822
    MPR100-06-ILX1005RL0/4Minipress0…41/28710081.584822
    MPR100-07-ILX1005RL0/6Minipress0…61/28710081.584822
    MPR100-08-ILX1005RL0/10Minipress0…101/28710081.584822
    MPR100-09-ILX1005RL0/16Minipress0…161/28710081.584822
    MPR100-10-ILX1005RL0/25Minipress0…251/28710081.584822
    MPR100-11-ILX1005RL0/40Minipress0…401/28710081.584822
    MPR100-12-ILX1005RL0/60Minipress0…601/28710081.584822
    MPR100-13-ILX1005RL0/100Minipress0…1001/28710081.584822
    MPR100-14-ILX1005RL0/160Minipress0…1601/28710081.584822
    MPR100-15-ILX1005RL0/250Minipress0…2501/28710081.584822
    MPR100-16-ILX1005RL0/315Minipress0…3151/28710081.584822
    MPR100-17-ILX1005RL0/400Minipress0…4001/28710081.584822
    MPR100-18-ILX1005RL0/600Minipress0…6001/28710081.584822
    MPR100-19-ILX1005RL0/1000RMinipress0…10001/28710081.584822

    С этим товаром покупают:

    www.hydravia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
