Содержание

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп»  питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

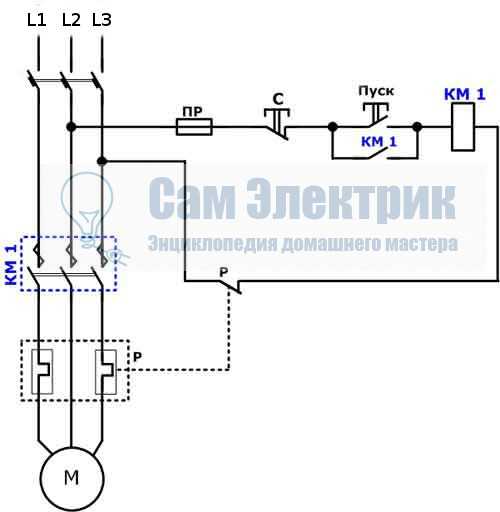

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

el-shema.ru

Какие бывают схемы подключения магнитных пускателей?

Магнитные пускатели – электромеханические устройства, предназначенные для одновременного подключения потребителя электрической энергии к трем питающим фазам. В основе его действия – эффект возникновения магнитного поля при прохождении электрического тока через индуктивную нагрузку (втягивающую катушку). Они применяются, как правило, для управления трехфазными электрическими двигателями, а также, например, в системах аварийного ввода резерва.

Главное различие в схемах подключения и управления магнитным пускателем заключается в том, какой тип втягивающей катушки в нем используется.

Основные типы втягивающих катушек

Втягивающая катушка магнитного пускателя является его «сердцем», которое инициирует магнитное поле при прохождении через нее электрического тока и втягивает якорь с тремя (иногда пятью) парами подвижных контактов. Тип катушки зависит от величины напряжения срабатывания. Они бывают:

  • Срабатывающими от напряжения 220 V.
  • Рассчитанными на напряжение 380 V.

Клеммы катушки на 220 V подключаются между фазой и нейтралью (заземлением). Трехсот восьмидесяти вольтовые – между фазами. Величина рабочего напряжения катушки обычно написана на ее диэлектрическом выводе рядом с зажимным болтом для провода.

Двухсот двадцати вольтовые катушки при включении между фазами эффектно взрываются.

Как правильно подключить магнитный пускатель

Когда якорь магнитного пускателя втягивается в отверстие электромагнитной катушки, то происходит два действия:

  1. Замыкаются пары подвижных контактов на якоре с неподвижными на корпусе пускателя, за счет чего происходит коммутация питающего напряжения и подключение потребителя (электродвигателя).
  2. Срабатывают группы управляющих контактов (они бывают замыкающимися и размыкающимися), к которым подключены кнопки «Пуск» и «Стоп», а также управляемая клемма электромагнитной катушки.

В зависимости от конструкции магнитного пускателя, управляющие контакты могут располагаться на его корпусе или на свободном конце якоря как дополнительное устройство, но на построение схемы управления это не влияет.

При монтаже магнитного пускателя одна фаза с его питающей клеммы (со стороны электролинии) подается на любую клемму втягивающей катушки. Это соединение постоянное. Вторая клемма электромагнитной катушки подключается к схеме управления.

Трехфазные моторы часто используют в домашних условиях. Для правильного подключения такого устройства необходимо знать его характеристики, преимущества и недостатки, а также принцип работы асинхронного двигателя.

Для установки высокомощных устройств в однофазную сеть достаточно ознакомиться со следующей инструкцией.

Если катушка рассчитана на срабатывание от 220 V, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 V, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Тип цепи управления зависит от того, собираетесь ли вы реверсировать двигатель или нет.

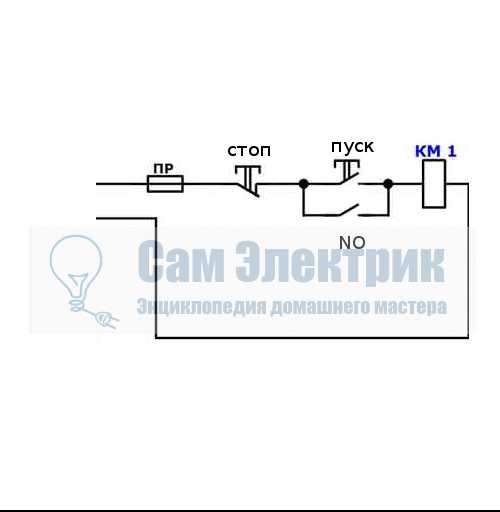

Цепь управления без реверсирования двигателя

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета.

Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью испытательного прибора (тестера), включенного в режиме звуковой сигнализации.

Благодаря светорегуляторам можно не только сэкономить на освещении, но и создать интересный световой дизайн квартиры или дома. Учитывая напряжение рабочей сети, подбирают оптимальную схему подключения диммера, опираясь на его характеристики.

Для организации домашнего освещения используются датчики движения. Как их выбирать, можно прочитать тут, а особенности схемы его подключения раскрыты здесь.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Принцип работы магнитного пускателя в такой схеме следующий: при замыкании кнопки «Пуск» клемма втягивающей катушки соединяется с фазой или нейтралью, что вызывает срабатывание магнитного пускателя. При этом замыкаются пары подвижных контактов на якоре с неподвижными и на двигатель подается напряжение.

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Схема подключения реверсивного магнитного пускателя

Перед тем, как подключить реверсивный магнитный пускатель, необходимо разобраться в составных элементах предполагаемой цепи.

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

В некоторых конструкциях магнитных пускателей есть только пять пар замыкаемых контактов. В этом случае провод блокирующей цепи одного пускателя подключается к постоянно замкнутым контактам кнопки «Пуск» другого. В результате она начинает работать в режиме «пуск – стоп».

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Все установочные и ремонтные работы в монтажных схемах подключения магнитного пускателя проводятся со снятым напряжением, даже если цепь управления коммутирует нейтраль.

Пример использования реверсивного магнитного пускателя — схема подключения на видео

elektrik24.net

Схемы подключения магнитного пускателя

Пускатель электромагнитный — коммутационный электрический аппарат, предназначенный для пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором непосредственным подключением обмоток статора к сети и разрывом тока в них без предварительного ввода в цепь дополнительных сопротивлений.

В соответствии с главной функцией магнитных пускателей (в дальнейшем пускателей) основным, а иногда и единственным элементом пускателя является трехполюсный электромагнитный контактор переменного тока! с которым связаны основные параметры пускателя: номинальное напряжение и номинальный ток коммутируемой цепи, коммутационная способность, коммутационная и механическая износостойкости.

В соответствии с ГОСТ 2491-82 пускатели предназначаются для работы в категории применения АС-3 и должны допускать работу в категории применения АС-4.

Коммутационная износостойкость аппаратов в этих категориях проверяется в условиях, моделирующих включение и отключение асинхронного двигателя, соответствующего по параметрам номинальным данным пускателя, в режимах, определенных категорией применения пускателя.

Как к элементу систем автоматического управления к пускателям предъявляются высокие требования по износостойкости. Пускатели выпускаются в трех классах коммутационной износостойкости (А, Б и В).

Наивысшая износостойкость у аппаратов, относимых к классу А, наименьшая у аппаратов, относимых к классу В. Коммутационная и механическая износостойкость у аппаратов, относимых к разным классам, указывается в технических данных аппаратов конкретных типов.

Класс коммутационной износостойкости выбирается в зависимости от требуемого срока службы и предполагаемой частоты срабатывания в категории применения АС-3.

Пускатели должны работать в одном или нескольких из следующих режимов: продолжительном, прерывисто-продолжительном (8-часовом), повторно-кратковременном, кратковременном. Продолжительной!! включения для повторно-кратковременного режима указывается в технических данных конкретных пускателей.

Пускатели выпускаются в исполнениях с разной степенью защиты от прикосновения и внешних воздействий ( IPOO , IP 20, IP 30, IP 40, IP 54).

Магнитный пускатель представляет собой простейший комплект аппаратов для дистанционного управления электродвигателями и кроме самого контактора часто имеет кнопочную станцию и аппараты защиты.

Чтобы подключить магнитный пускатель нужно понять его принцип действия, изучить конструктивные особенности. Тогда, несмотря на кажущуюся сложность схемы подключения вам не составит труда правильно подключить пускатель, даже если до этого вам никогда не приходилось иметь дело с магнитными пускателями.

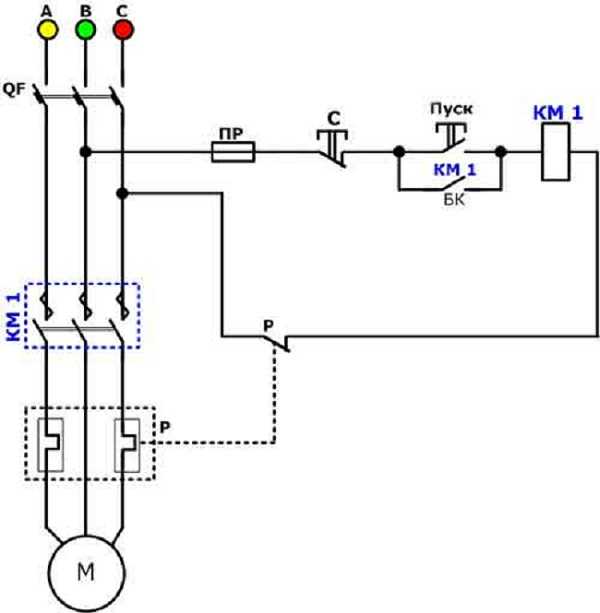

Схема подключения нереверсивного магнитного пускателя


Схема состоит:

  • QF — автоматического выключателя;
  • KM1 — магнитного пускателя;
  • P — теплового реле;
  • M — асинхронного двигателя;
  • ПР — предохранителя;
  • (С-стоп, Пуск) — кнопки управления

Рассмотрим работу схемы в динамике. Включаем питание QF — автоматическим выключателем, нажимаем кнопку «Пуск» своим нормально разомкнутым контактом подает напряжение на катушку КМ1 — магнитного пускателя.

КМ1 – магнитный пускатель срабатывает и своими нормально разомкнутыми, силовыми контактами подает напряжение на двигатель. Для того чтобы не удерживать кнопку «Пуск», чтобы двигатель работал, нужно ее зашунтировать, нормально разомкнутым блок контактом КМ1 – магнитного пускателя. При срабатывании пускателя блок контакт замыкается и можно отпустить кнопку «Пуск» ток побежит через блок контакт на КМ1 — катушку.Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя. Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то магнитный пускатель отключается и его вспомогательный контакт размыкается.

После восстановления напряжения для включения электродвигателя необходимо повторно нажать кнопку «Пуск». Нулевая защита предотвращает непредвиденный, самопроизвольный пуск электродвигателя, который может привести к аварии. Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют управление с использованием магнитных пускателей. Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки магнитного пускателя.

Отключаем двигатель, нажимаем кнопу «С – стоп», нормально замкнутый контакт размыкается и прекращается подача напряжение к КМ1 – катушке, сердечник пускателя под действием пружин возвращается в исходное положение, соответственно контакты возвращаются в нормальное состояние, отключая двигатель. При срабатывании теплового реле — «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

Принцип работы схемы магнитного пускателя с катушкой на 220В тот же, что и с катушкой на 380В.

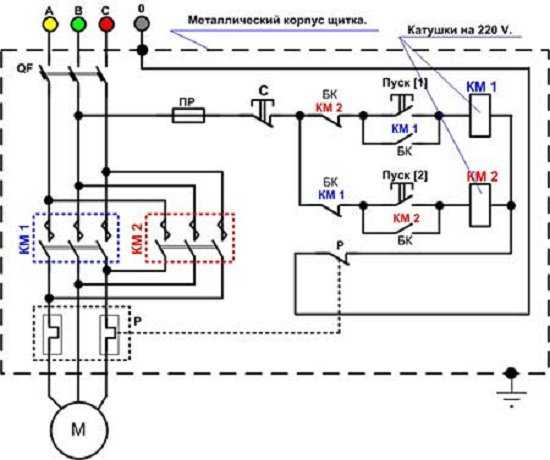

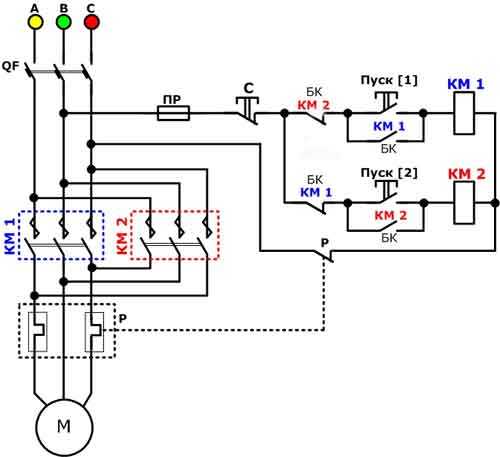

Схема подключения реверсивного магнитного пускателя


Схема состоит аналогично, так же, как на не реверсивной схеме, единственно добавилась кнопка реверса и магнитный пускатель.

Принцип работы схемы немного сложнее, рассмотрим в динамике. Что требуется от схемы, реверс двигателя за счет переворачивания местами двух фаз. При этом нужна блокировка, которая не давала бы включиться второму пускателю, если первый находится в работе и наоборот. Если включить два пускателя одновременно то произойдет КЗ – короткое замыкание на силовых контактах пускателя.

Включаем QF – автоматический выключатель, давим кнопку «Пуск[1]» подаем напряжение на КМ1 катушку пускателя, пускатель срабатывает. Силовыми контактами включает двигатель, при этом шунтируется пусковая кнопка «Пуск [1]».

Блокировка второго пускателя — КМ2 осуществляется, нормально замкнутым КМ1 — блок контактом. При срабатывании КМ1 — пускателя, размыкается КМ1 — блок контакт тем самым размыкает подготовленную цыпочку катушки второго КМ2 — магнитного пускателя.

Чтобы осуществить реверс двигателя, его необходимо отключить. Отключаем двигатель, нажатием кнопку «С — стоп», снимается напряжение с катушки, которая находилась в работе. Пускатель и блок контакты под действием пружин возвращаются в исходное положение.

Схема готова к реверсу, нажимаем кнопку «Пуск[2]», подаем напряжение на катушку — КМ2, пускатель — КМ2 срабатывает и включает двигатель в противоположном вращение. Кнопка «Пуск[2]» шунтируется блок контактом — КМ2, а нормально замкнутый блок контакт КМ2 размыкается и блокирует готовность катушки магнитного пускателя — КМ1.

Для надежной работы схемы необходимо, чтобы главные контакты контактора КМ1 разомкнулись раньше, чем произойдет замыкание размыкающих вспомогательных контактов в цепи контактора КМ2. Это достигается соответствующей регулировкой положения вспомогательных контактов по ходу якоря.

При срабатывании теплового реле — «Р», размыкается нормально замкнутый контакт «Р», отключение происходит аналогично.

В серийных магнитных пускателях часто применяют двойную блокировку по приведенным выше принципам. Кроме того, реверсивные магнитные пускатели могут иметь механическую блокировку с перекидным рычагом, препятствующим одновременному срабатыванию электромагнитов контакторов. В этом случае оба контактора должны быть установлены на общем основании.

Принцип работы схемы магнитного пускателя с катушкой на 220В тот же, что и с катушкой на 380В.


Подключение электродвигателя по схеме звезда и треугольник

Применяются основные способы подключения к сети трёхфазных электродвигателей: «подключение звездой» и «подключение треугольником».

При соединении трёхфазного электродвигателя звездой, концы его статорных обмоток соединяются вместе, соединение происходят в одной точке, а на начала обмоток подаётся тоехфазное напряжение (рис 1).

При соединении трёхфазного электродвигателя по схеме подключения «треугольником»о бмотки статора электродвигателя соединяются последовательно таким образом что конец одной обмотки соединяется началом следующей и так далее (рис 2). Клеммные колодки электродвигателей и схемы соединения обмоток :

Не вдаваясь в технические и подробные теоретические основы электротехники необходимо сказать, что электродвигатели у которого обмотками, соединенные звездой работают плавнее и мягче, чем электродвигатели с соединенные обмотками в треугольником, необходимо отметить, что при соединении обмоток звездой электродвигатель не может развить полную мощность. При соединении обмоток по схеме треугольник электродвигатель работает на полную паспортную мощность (что составляет в 1,5 раз больше по мощности, чем при соединении звездой), но при этом имеет очень большие значения пусковых токов.

В связи с этим целесообразно (особенно для электродвигателей с большей мощностью) подключение по схеме звезда — треугольник; первоначально запуск осуществляется по схеме звезда, после этого (когда электродвигатель «набрал обороты»), происходит автоматическое переключение по схеме треугольник.

Схема управления :

Подключение напряжения питания через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя К3.

После включения пускателя К3, своими нормально-замкнутыми контактами размыкает цепи катушки пускателя К2 контактами К3 (блокировка случайного включения) и замыкает контакт К3, в цепи питания катушки магнитного пускателя К1, который совмещен с контактами реле времени.

При включении пускателя К1 происходит замыкание контактов К1 в цепи катушки магнитного пускателя К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

Отключение обмотки пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя К2. После включение пускателя К2, размыкает своими контактами К2 в цепи катушки питания пускателя К3.

На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся трехфазное напряжение. При срабатывании магнитного пускателя К3 с помощью его контактов К3, происходит замыкание, соединяя концы обмоток U2, V2 и W2 между союой обмотки двигателя соединены звездой.

Через некотрое время срабатывает реле времени, совмещённое с пускателем К1, отключая пускатель К3 и одновременно включая К2, замыкаются силовые контакты К2 и происходит подача напряжение на концы обмоток электродвигателя U2, V2 и W2. Таким образом электродвигатель включается по схеме треугольник.

Возможные неисправности магнитных пускателей и способы их устранения

Магнитные пускатели серии ПМ12

Магнитные пускатели серии ПМE

Магнитные пускатели серии ПМА

Магнитные пускатели серии ПМЛ



malahit-irk.ru

Подключение трехфазного двигателя через магнитный пускатель

Подбираем схему подключения магнитных пускателей по принципу действия

Магнитные пускатели – электромеханические устройства, предназначенные для одновременного подключения потребителя электрической энергии к трем питающим фазам. В основе его действия – эффект возникновения магнитного поля при прохождении электрического тока через индуктивную нагрузку (втягивающую катушку). Они применяются, как правило, для управления трехфазными электрическими двигателями, а также, например, в системах аварийного ввода резерва.

Главное различие в схемах подключения и управления магнитным пускателем заключается в том, какой тип втягивающей катушки в нем используется.

Основные типы втягивающих катушек

Втягивающая катушка магнитного пускателя является его «сердцем», которое инициирует магнитное поле при прохождении через нее электрического тока и втягивает якорь с тремя (иногда пятью) парами подвижных контактов. Тип катушки зависит от величины напряжения срабатывания. Они бывают:

  • Срабатывающими от напряжения 220 V.
  • Рассчитанными на напряжение 380 V.

Клеммы катушки на 220 V подключаются между фазой и нейтралью (заземлением). Трехсот восьмидесяти вольтовые – между фазами. Величина рабочего напряжения катушки обычно написана на ее диэлектрическом выводе рядом с зажимным болтом для провода.

Двухсот двадцати вольтовые катушки при включении между фазами эффектно взрываются.

Как правильно подключить магнитный пускатель

Когда якорь магнитного пускателя втягивается в отверстие электромагнитной катушки, то происходит два действия:

  1. Замыкаются пары подвижных контактов на якоре с неподвижными на корпусе пускателя, за счет чего происходит коммутация питающего напряжения и подключение потребителя (электродвигателя).
  2. Срабатывают группы управляющих контактов (они бывают замыкающимися и размыкающимися), к которым подключены кнопки «Пуск» и «Стоп», а также управляемая клемма электромагнитной катушки.

В зависимости от конструкции магнитного пускателя, управляющие контакты могут располагаться на его корпусе или на свободном конце якоря как дополнительное устройство, но на построение схемы управления это не влияет.

При монтаже магнитного пускателя одна фаза с его питающей клеммы (со стороны электролинии) подается на любую клемму втягивающей катушки. Это соединение постоянное. Вторая клемма электромагнитной катушки подключается к схеме управления.

Трехфазные моторы часто используют в домашних условиях. Для правильного подключения такого устройства необходимо знать его характеристики, преимущества и недостатки, а также принцип работы асинхронного двигателя .

Для установки высокомощных устройств в однофазную сеть достаточно ознакомиться со следующей инструкцией.

Если катушка рассчитана на срабатывание от 220 V, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 V, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Тип цепи управления зависит от того, собираетесь ли вы реверсировать двигатель или нет.

Цепь управления без реверсирования двигателя

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета.

Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью испытательного прибора (тестера), включенного в режиме звуковой сигнализации.

Благодаря светорегуляторам можно не только сэкономить на освещении, но и создать интересный световой дизайн квартиры или дома. Учитывая напряжение рабочей сети, подбирают оптимальную схему подключения диммера. опираясь на его характеристики.

Для организации домашнего освещения используются датчики движения. Как их выбирать, можно прочитать тут. а особенности схемы его подключения раскрыты здесь.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Принцип работы магнитного пускателя в такой схеме следующий: при замыкании кнопки «Пуск» клемма втягивающей катушки соединяется с фазой или нейтралью, что вызывает срабатывание магнитного пускателя. При этом замыкаются пары подвижных контактов на якоре с неподвижными и на двигатель подается напряжение.

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Схема подключения реверсивного магнитного пускателя

Перед тем, как подключить реверсивный магнитный пускатель, необходимо разобраться в составных элементах предполагаемой цепи.

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

В некоторых конструкциях магнитных пускателей есть только пять пар замыкаемых контактов. В этом случае провод блокирующей цепи одного пускателя подключается к постоянно замкнутым контактам кнопки «Пуск» другого. В результате она начинает работать в режиме «пуск – стоп».

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Все установочные и ремонтные работы в монтажных схемах подключения магнитного пускателя проводятся со снятым напряжением, даже если цепь управления коммутирует нейтраль.

Пример использования реверсивного магнитного пускателя — схема подключения на видео

Схема подключения пускателя

В основе всех или, по крайней мере, большинства схем запуска асинхронных электродвигателей, применяемых очень широко как в промышленности, так и в обычном быте, лежит очень простая схема. Плох тот электрик, который ее не знает.

Упрощенный вариант схемы пускателя.

Итак, вся схема, кроме электродвигателя, который установлен непосредственно на конкретном оборудовании или устройстве, монтируется либо в щитке, либо в специальной коробке (ПМЛ).

Кнопки ПУСК и СТОП могут находиться как на передней стороне этого щитка, так вне его (монтируются на месте, где удобно управлять работой), а может быть и там, и там, в зависимости от удобства. К данному щитку подводится трёхфазное напряжение от ближайшего места запитки (как правило, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.

А теперь о принципе работы. На клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для запуска асинхронного электродвигателя требуется срабатывание магнитного пускателя (ПМ) и замыкание его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ необходимо подать на его обмотку напряжение. Кстати, величина его зависит от самой катушки, то есть от того, на какое именно напряжение она рассчитана. Это также зависит от условий и места работы оборудования. Катушки бывают на 380, 220, 110, 36, 24 и 12 В). Данная схема рассчитана на напряжение 220 В, поскольку берётся с одной из имеющихся фаз и нуля.

Схема подключения магнитного пускателя через кнопочный пост.

Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи. С ф1 поступает фаза на нормально замкнутый контакт тепловой защиты электродвигателя ТП1, далее проходит через катушку самого пускателя и выходит на кнопку ПУСК (КН1) и на контакт самоподхвата ПМ4 (магнитного пускателя). С них питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле.

Для запуска требуется нажать кнопку ПУСК, после чего цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для пуска двигателя) и контакт ПМ4, который даст возможность при отпускании кнопки пуска продолжать работу и не отключить магнитный пускатель (называется самоподхватом). Для остановки электродвигателя требуется всего лишь нажать кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В результате контакты ПМ1-3 и ПМ4 отключатся и работа будет остановлена до следующего запуска Пуска.

Для защиты обязательно ставятся тепловые реле (на нашей схеме это ТП). При перегрузке электродвигателя повышается ток и двигатель резко начинает нагреваться, вплоть до выхода из строя. Данная защита срабатывает именно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП.

Данные случаи бывают в основном при полном заклинивании механической части или при большой механической перегрузке в оборудовании, на котором работает электродвигатель. Хотя и нередко причиной становится и сам движок, из-за высохших подшипников, плохой обмотки, механического повреждения и т.д.

Подключения пускателя по схеме реверс

Подключения пускателя по схеме реверс.

Вариант приведенной выше схемы пускателя по упрощенному варианту используется для запуска электродвигателей, работающих в одном режиме, т. е. не меняя вращения (насосы, циркулярки, вентиляторы). Но для оборудования, которое должно работать в двух направлениях (кран-балки, тельферы, лебедки, открывание-закрывание ворот и др.) необходима другая электрическая схема.

Для такой схемы нам понадобится не один, а два одинаковых пускателя и кнопка ПУСК-СТОП трехкнопочная, т. е. две кнопки ПУСК и одна СТОП. Могут в схемах реверс использоваться пульты и на две кнопки, на участках, где промежутки работы очень короткие. Например, для небольшой лебедки с промежутками работы 3-10 секунд. Для работы этого оборудования вариант на две кнопки более подходящий, но кнопки обе пусковые, т. е. только с нормально открытыми контактами, и в схеме блок-контакты (пм1 и пм2) самоподхвата не задействуются. Пока вы держите кнопку нажатой, оборудование работает, как отпустили кнопку — оборудование остановилось. В остальном схема реверс аналогична схеме упрощенный вариант.

Подключение пускателя по схеме звезда — треугольник

Подключение пускателя по схеме звезда — треугольник.

Переключение двигателя со звезды на треугольник применяют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник мощные трехфазные асинхронные двигатели от 30-50 кВт и высокооборотные

3000 об/мин, иногда 1500 об/мин.

Если двигатель соединен в звезду, то на каждую его обмотку подается напряжение 220 Вольт, а если двигатель соединен в треугольник, то на каждую его обмотку приходится напряжение 380 Вольт. Здесь в действие вступает закон Ома I=U/R: чем выше напряжение, тем выше ток, а сопротивление не изменяется.

Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду (220).

Когда электродвигатель разгоняется и набирает полные обороты, картина полностью меняется. Дело в том, что двигатель имеет мощность, которая не зависит от того, подключен он в звезду или в треугольник. Мощность двигателя зависит в большей степени от железа и сечения провода. Здесь действует другой закон электротехники W=I*U.

Мощность равна силе тока, умноженной на напряжение, то есть чем выше напряжение, тем ниже ток. При подключении в треугольник (380) ток будет ниже, чем в звезду (220). В двигателе концы обмоток выведены на «клеммник» таким образом, что, в зависимости от того, каким образом поставить перемычки, получится подключение в звезду или в треугольник. Такая схема обычно нарисована на крышке. Для того чтобы производить переключения со звезды на треугольник, мы вместо перемычек будем использовать контакты магнитных пускателей .

Схема подключения трехфазного двигателя к однофазной сети с реверсом и кнопкой для подключения пускового конденсатора.

Схема подключения трехфазного асинхронного двигателя, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

К двигателю подходит шесть концов. Магнитный пускатель КМ служит для включения и отключения двигателя. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного двигателя в треугольник. Обратите внимание, что провода от клеммника двигателя должны быть включены в таком же порядке, как и в самом двигателе. Главное — не перепутать.

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ. Он срабатывает, и на него подается напряжение через блок-контакт. Теперь кнопку можно отпустить. Далее напряжение подается на реле времени РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2, и двигатель запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок-контакт магнитного пускателя КМ2, а оттуда на катушку магнитного пускателя КМ1. И электродвигатель включается в треугольник.

Схема включения нереверсивного пускателя.

Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателяКМ1 для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

  1. Автоматический выключатель.
  2. Три магнитных пускателя КМ, КМ1, КМ2.
  3. Кнопка пуск — стоп;- Трансформаторы тока ТТ1, ТТ2;- Токовое реле РТ;- Реле времени РВ.
  4. БКМ, БКМ1, БКМ2– блок-контакты своего пускателя.

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.
Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск» .

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.
Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять). Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Источники: http://elektrik24.net/elektrooborudovanie/elektrodvigateli/magnitnye-puskateli/sxema-podklyucheniya-7.html, http://fazaa.ru/proizvodstvo/sxema-podklyucheniya-puskatelya.html, http://elektt.blogspot.ru/2016/09/podklyucheniya-magnitnogo-puskatelya.html

electricremont.ru

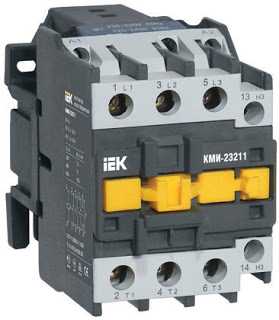

Как подключить реверсивный магнитный пускатель: схема, описание

В каждой установке в которой требуются запуск электродвигателя в прямом и обратном направлении обязательно присутствует магнитный пускатель реверсивной схемы. Подключение такого компонента не является столь сложной задачей как, кажется, на первый взгляд. К тому же востребованность таких задач появляется довольно часто. К примеру, в сверлильных станках, отрезных установках или же лифтах, если это касается не бытового использования.

Принципиальным отличием такой схемы от одинарной является наличие дополнительной цепи управления и немного измененной силовой части. Также для осуществления переключения такая установка оснащена кнопкой (SB3 на рисунке). Такая система, как правило, защищена от короткого замыкания. Для этого перед катушками в силовой цепи предусмотрено наличие двух нормально — замкнутых контакта (КМ1.2 и КМ2.2) производные от контактных приставок, размещенных в позиции магнитных пускателей (КМ1 и КМ2).

Для того, чтобы приведенная схема была читабельной, изображения цепи на ней и силовые контакты имеют различное цветовое оформление. Также для упрощения, здесь не были указаны пары силовых контактов, обычно имеющие цифробуквенные аббревиатуры. Впрочем, с данными вопросами можно ознакомится в статьях, посвященных подключению стандартных магнитных пусковых систем.

Описание этапов включения

При задействовании выключателя QF1, одновременно все три фазы примыкают к силовым контактам пускателя (КМ1 и КМ2) и пребывают в таком положении. При этом первая фаза, представляющая собой запитку для цепи управления, проходя через автомат защиты всей схемы управления SF1 и кнопку выключения SB1 подает напряжение на контактную группу под третьим номером, который относится к кнопкам: SB2, SB3. При этом
существующий у пускателей (КМ1 и КМ2) контакт под аббревиатурой 13НО приобретает значение дежурного. Таким образом система является полностью готовой к работе.

Прекрасная схема, которая наглядно показывает механизм монтажа реальных элементов представлена на фото ниже.

Переключение системы при обратном вращении двигателя

Задействовав кнопку SB2, мы направляем напряжение первой фазы на катушку, которая относится к магнитному пускателю КМ1. После этого происходит задействование нормально –разомкнутых контактов и отключение нормально –замкнутых. Таким образом, замыкая контакт КМ1 происходит эффект самозахвата пускателя. При этом все три фазы поступают на соответствующей обмотке двигателя, который в свою очередь начинает создавать вращательное движение.

Созданная схема предусматривает наличие только одного рабочего пускателя. К примеру, может работать только КМ1 или же, наоборот, КМ2. На приведенном рисунке, вы можете увидеть схему, при которой двигатель работает в нормальном направлении. Указанная цепь обладает реальными элементами.

Изменение вращательного движения

Теперь для придания обратного направления движения, вам необходимо изменить положение силовых фаз, что удобно сделать при помощи переключателя КМ2.

Важно!!! В процессе изменения вектора вращения должна присутствовать функция остановки двигателя перед запуском нового цикла.

Все происходит благодаря размыканию первой фазы. При этом все контакты возвращаются в исходно положение обесточив обмотку двигателя. Данная фаза является ждущим режимом.

Задействование кнопки SB3 приводит в действие магнитный пускатель с аббревиатурой КМ2, который, в свою очередь, меняет положение второй и третьей фазы. Это действие заставляет двигатель вращаться в обратном направлении. Теперь КМ2 является ведущим и пока не произойдет его размыкание КМ1 будет не задействован.

Силовые цепи

Фотография, представленная ниже наглядно описывает работу силовых цепей. В таком положении двигатель имеет нормальное вращение.

Теперь же мы видим, что произошел переброс фазового напряжения и поскольку вторая и третья фазы изменили положение, двигатель приобрел обратное вращение.

На фотографии, где представлены реальные элементы вы можете увидеть схему подключения, на которой первая фаза отмечена белым цветом, вторая красным и третья голубым цветом.

Как производится защита силовых цепей от короткого замыкания

Как уже было сказано ранее, прежде чем произвести процесс изменения фазности, следует остановить вращение двигателя. Для этого в системе как раз и предусмотрены нормально –замкнутые контакты. Поскольку при их отсутствии, невнимательность оператора рано или поздно привела бы к межфазному замыканию, которое бы произошло в обмотке двигателя второй и третьей фазы. Предложенная схема является оптимальной, поскольку допускает работу только одного магнитного пускателя.

Заключение

Предоставленная информация может с первого взгляда показаться сложной. Однако, предоставленные схемы и фото являются наглядным примером решения подобной задачи. Их изучение гарантировано обеспечит успех создаваемой системы.

Поскольку информация, представленная в движении, имеет куда большую наполненность и структурную ценность.

Также не лишним будет ознакомится с информацией, касающейся защиты всей цепи электрического двигателя, что даст возможность к созданию надежных систем.

Возможно вас заинтересует: по сниженным ценам техническое обслуживание сигнализации

klimat-decor.ru

Подключение трехфазного магнитного пускателя. Схема прямого и реверсивного включения.

В частных хозяйствах, мастерских, гаражах, часто используют трехфазные асинхронные двигатели, для зернодробилок, “циркулярок” и прочих станков. Для подключения, трехфазного двигателя, к электросети, как правило, используют магнитный пускатель. Схема подключения через магнитный пускатель, обеспечивает не только включение и отключение электродвигателя, но и предотвращает самопроизвольный пуск после перерыва подачи электроэнергии. Также преимуществом подключения, через пускатель, является, то что можно кнопками, дистанционно, управлять электродвигателем. Для профессионального электрика подключить двигатель через пускатель не составит большого труда. Обладая необходимыми знаниями, с этой задачей, может справиться каждый.

Соблюдайте технику безопасности! Все работы по подключению и отключению магнитного пускателя, проводите со снятием напряжения. После отключения, проверяйте отсутствие напряжения специальным прибором или индикатором.

Магнитный пускатель состоит из следующих основных элементов:

  • магнитопровод, подвижная и неподвижная части;
  • пружина;
  • катушка с обмоткой;
  • силовые контакты, подвижные и неподвижные;
  • дугогасительная камера;
  • контакты управления, нормально замкнутые и нормально разомкнутые.

В отключенном положении силовые контакты пускателя разомкнуты, подвижные силовые контакты вместе с подвижной частью магнитопровода удерживаются пружиной. При подаче напряжения, по цепи управления, на катушку магнитопровода, подвижная часть магнитопровода притягивается, замыкая силовые контакты – подключение нагрузки произведено. При отключении катушки, подвижная часть магнитопровода, под действием пружины, возвращается в исходное положение, размыкая силовые контакты – нагрузка отключена.

Принцип управления магнитным пускателем

Для управления магнитным пускателем, пользуются контактами кнопок “Пуск”, “Стоп”, контактами управления на пускателе. Контакты бывают “нормально открытые”, такие контакты в отключенном положении разомкнуты, при воздействии на них замыкаются. “Нормально закрытые” контакты, соответственно в отключенном положении замкнуты, при включении – размыкаются.

Управление пускателем, производится включением и отключением катушки. Катушки пускателя, как правило, бывают на 220В и на 380В. Один контакт катушки постоянно подключен в цепь управления пускателем. Если катушка на 220В, к одному контакту катушки подключают “ноль”, а если катушка на 380В, к указанному контакту подключают “фазу”, от вводного силового контакта пускателя.

Включение катушки пускателя, происходит замыканием цепи катушки, контактами кнопки “пуск”. После включения пускателя, цепь катушки замыкается через перемычку и “нормально открытые” контакты. Размыкание цепи осуществляется размыканием контактов кнопки “стоп”.

При подключении асинхронного двигателя, станка, если нужно, чтобы двигатель включался только в одну сторону, используют прямую схему подключения магнитного пускателя.

На схеме показано подключение катушки пускателя на 220В. Для подключения катушки на 380В, провод от катушки нужно подключить не к “нулю”, а к фазе “А” или “В”.

Если при подключении двигателя необходимо предусмотреть, чтобы двигатель вращался в обе стороны, тогда применяют реверсивную схему подключения. Для смены направление вращения двигателя необходимо менять местами подключение двух “фаз”.  Смена направления вращения требуется например при пользовании лебедкой.

На представленной схеме, включение двигателя осуществляется кнопками “вверх” и “вниз”, отключение двигателя – кнопкой “стоп”. Реверсивная схема, состоит из двух магнитных пускателей. При включении кнопки “вверх”, к электродвигателю фазы подаются через пускатель ПМ1, по порядку – “А”, “В”,”С”. При включении кнопки “вниз”, к электродвигателю фазы подаются через пускатель ПМ2, по порядку – “С”,”В”,”А”. При реверсивном подключении должна, осуществляться блокировка от одновременного включения двух пускателей, иначе произойдет аварийное межфазное замыкание. В заводских реверсивных пускателях предусмотрена механическая блокировка, от одновременного включения. Также необходимо при подключении предусмотреть электрическую блокировку, как показано на схеме. Электрическая блокировка осуществляется путем включения в схему первого пускателя, “нормально замкнутых” контактов второго пускателя и наоборот. То есть если при включенном положении первого пускателя попытаться, принудительно включить второй пускатель, тогда цепь питания катушки первого пускателя разомкнется, и он отключится.

Соблюдайте технику безопасности! Не пытайтесь принудительно, включать оба пускателя. Не включайте пускатели со снятыми крышками. Произойдет замыкание.

y-mas.ru

Подключение магнитного пускателя на 380 и 220в: схема, видео

Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:
Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:


С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.

Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.

На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Инструкции по подсоединению

Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:

Подсоединяем пускатель через кнопочный пост (без реверса)

На примере с двигателем выглядит это так:

Управление электродвигателем на 380 Вольт

Подключить по реверсивной схеме двигатель можно следующим образом:

Включение двигателя через три кнопки

Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!

Будет интересно прочитать:

samelectrik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
