Подключение котла отопления: как правильно подключить отопительный котел, параллельное и последовательное подключение на фото и видео

Схема Подключения Котлов Отопления — tokzamer.ru

Схема установки котла не обходится без следующих элементов: отопительный котел выбранного типа;.

Необходимые инструменты и материалы

Типовые схемы обвязки твердотопливных котлов

Надо сказать, что и входной, и выходной патрубки буферного бака должны быть установлены в его верхней части. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.

Дымовая труба должна иметь минимальное количество поворотов и изгибов.

Монтаж твердотопливного котла особенно актуален для жителей тех районов, где нет централизованного газоснабжения. Форма не важна, нужен объем.

В обвязку желательно включать химический смягчитель воды. Конечно, при этом соблюдают вышеописанные нюансы.

Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура. Применяем систему первичного и вторичного кольца.

Присоединение осуществляется через буферную емкость, которая играет роль гидроразделителя и теплоаккумулятора. Напольные котлы требуют выделения большой площади для установки и эксплуатации, зачастую для этого необходима целая комната. Это устройство позволяет контролировать параметр нагрева воды; клапан предохранительного типа, основная задача которого — не допустить увеличения и понижения давления; отопительная батарея, монтируемая, как правило, непосредственно в жилом помещении; вентиль шарового типа, при помощи которого можно получить доступ к воде; бак расширения в виде емкости с водой, необходимый для контроля над объемом теплоносителя в системе.

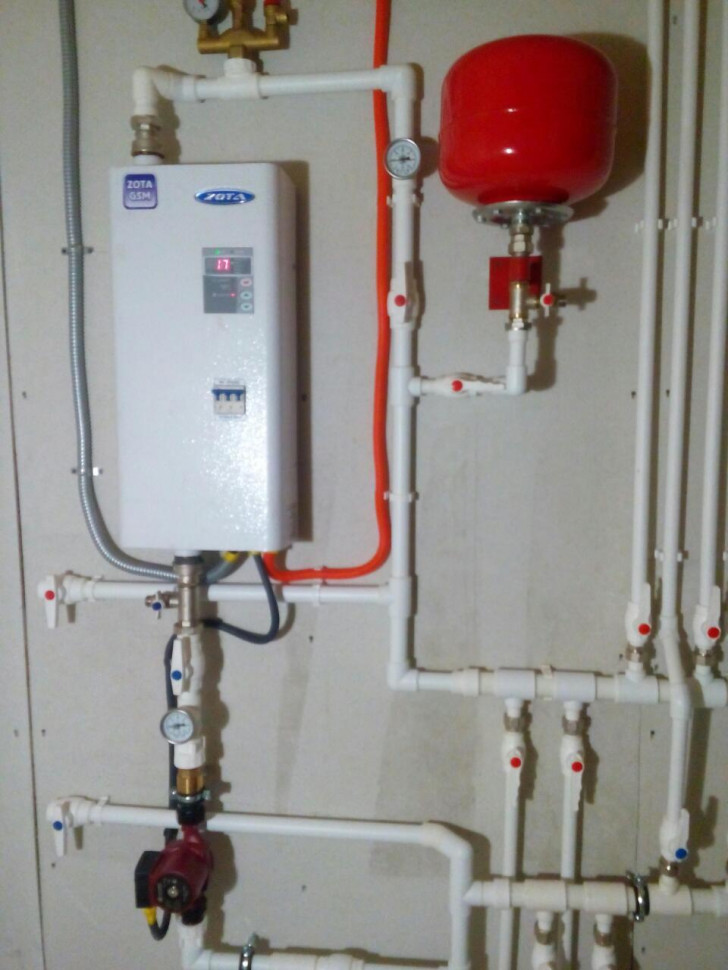

В ёмкость с дистиллированной водой или незамерзающей жидкостью на основе этиленгликоля помещается несколько ТЭНов. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Подключение к системе отопления и водоснабжению Подключение двухконтурного газового котла к отопительной системе отличается от одноконтурного. Котельная должна быть оборудована поточно-приточной вентиляцией. В данном случае вода поступает в контур отопления из общего трубопровода, поэтому для качественного монтажа необходимо тщательно продумать расположение всех комплектующих и обеспечить им удобную связь с местом подачи воды в дом.

Схема и этапы подключения газового котла отопления к системе отопления

Особенно выгодно использовать такие котлы в системе газового типа отопления. Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу.

Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов гребёнок — распределительных устройств с одним входом и несколькими выходами.

События отрасли Подключение котла к системе отопления Отопительные системы современных домов подразумевают использование котлов.

Включение котла наглядно покажет, правильно ли подключен отопительный агрегат, как функционируют все другие элементы системы и приборы. За счет расширительного бака создается необходимая температура теплоносителя, который далее поступает в трубопровод, уложенный на пол. Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Неправильный расчет может повлечь за собой чрезмерно большие финансовые расходы, а сегодня, когда тарифы на электричество и другие источники энергии регулярно растут, важно тщательно продумать принцип работы отопления и оборудовать его так, чтобы теплопотери были минимальными, а эффективность функционирования при этом не снижалась.

См. также: Энергосбережение организации

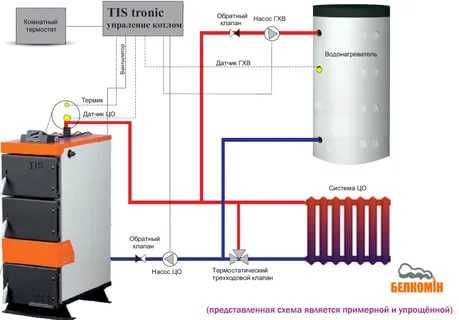

Базовая схема обвязки твердотопливного котла

Предупреждение: перед началом отопительного сезона провести ревизию дымохода: вдруг за лето туда что-нибудь попало; после завершения сезона обязательно почистить дымоход от сажи и нагара, в противном случае может произойти возгорание сажи в дымоходе. При этом нельзя забывать о том, что газ — среда повышенной опасности из-за его взрывчатости.

Помочь в выполнении всех монтажных мероприятий могут различные фото элементов отопительных систем, а также видео, подробно описывающие весь процесс работы, начиная от расчетов и заканчивая запуском системы отопления. При наличии на руках всех документов можно начинать монтаж. По типу монтажа и установки котлы бывают напольные и настенные. Рисунок 1.

Схема подключения отопления в частном доме – рассмотрим возможные варианты

В ёмкость с дистиллированной водой или незамерзающей жидкостью на основе этиленгликоля помещается несколько ТЭНов. Далее рабочая система отопления подлежит регистрации органами МЧС, отвечающих за печное отопление и безопасность объектов, отапливаемых твердыми видами топлива. Теплообменник для бассейна 9. Так как же своими руками можно подключить отопительное оборудование? Это обусловлено тем, что часть важных узлов обвязки насос, расширительный бак, группа безопасности входит в состав устройства на газе.

Как выполнить подключение газового котла к системе отопления?

Содержание

1. Как происходит подключение котла к системе отопления?
2. Разница между существующими газовыми котлами системы отопления
3. Где можно подключить газовый котел для системы отопления?
4. Как выбрать котел для системы отопления правильно?
5. Схема подключения газового котла к системе отопления
6. Схема подключения котла к водоснабжению и газопроводу

О газовом автономном отоплении мечтает каждый хозяин частного дома или городской квартиры.Только такое отопление может сегодня обеспечить комфортную температуру в доме при минимальных затратах. Стоит знать, что подключение газового котла своими руками — дело ответственное, требующее оформить разрешение. Имеет смысл браться за него только в случае, если есть денежные средства на приобретение газового двухконтурного котла с бойлером и полным комплектом автоматики.

Имеющееся жилье должно по ТУ подходить для установки данной конструкции.

Схема подключения газового котла.

Есть и другой случай, в котором есть смысл устанавливать газовый котел. Если денежных средств не очень много, а горячей воды в доме нет, есть смысл приобрести простой газовый одноконтурный котел, который позволяет принимать душ и мыть посуду. Газовый котел обойдется дороже водонагревателя, но, учитывая стоимость монтажа газового счетчика, при действующих тарифах конструкция может окупиться за 1,5 года или раньше. Все будет зависеть от места проживания.

Для подключения котла к системе отопления понадобятся следующие элементы:

• схема;
• одноконтурный или двухконтурный котел;
• фильтр очистки воды;
• краны горячей и холодной воды;
• водонагреватель.

Вернуться к оглавлению

Разница между существующими газовыми котлами системы отопления

Схема подключения газового одноконтурного котла.

Данные отопительные котлы являются крайностями разнообразия существующих моделей газовых конструкций. Их можно с легкостью установить самостоятельно, используя схемы. Другие газовые котлы для подключения требуют профессиональных навыков. Стоит отметить, что специализированные фирмы готовы взять на себя работу по подготовке помещения с оформлением всех необходимых документов.

Обыкновенный котел является предельно простым: тепловой обменник и газовая горелка. К нему понадобится только лишь подключить газ, воду, вывести в дымоход выхлоп. Пользоваться им можно будет только после оформления всех бумаг.

Двухконтурный котел с водонагревателем и полной автоматикой является многофункциональным и простым. Устанавливать его так же просто, как и обыкновенный. Автоматика необходима не только для простоты: система с двойным термостатом и микропроцессором будет отслеживать температуру в квартире и на улице, по заданной программе уменьшать подогрев до минимума, когда в доме нет людей. Таким котлом газа расходуется на 30-60% меньше, чем при автоматической или ручной регулировке. Чем суровее погода, тем экономия больше.

Подобная домашняя котельная имеет один существенный недостаток: если электроснабжение разрушено, автоматика выключится, а котел перейдет в режим минимального прогрева помещения. Именно поэтому подобный котел требует дополнительных затрат на гарантированное электропитание. Самостоятельно его обеспечить несложно.

Вернуться к оглавлению

Где можно подключить газовый котел для системы отопления?

Имеются следующие требования для подключения отопительных котлов:

Схема установки и подключения котла.

1. Котел должен устанавливаться в отдельное помещение — котельную (топочную) — площадью минимум 4 м², высота потолка должна быть минимум 2,55 м. В правилах указывается, что общий объем подобного помещения должен быть более 8 м³.
2. В котельной должно присутствовать одно окно. Минимальная ширина двери равна 0,8 м.
3. Отделка данного помещения горючими материалами, наличие в нем фальшпола или кирпичной печи недопустимы.
4. В данное помещение должен обеспечиваться приток воздуха через не акрываемую, сквозную продушину.

При 8 м³ можно использовать котел мощностью 35 кВт. Если мощность котла составляет 36-60 кВт, понадобится 13,5 м³ площади. Для котлов мощностью 60-200 кВт понадобится площадь в 15 м³. Объем котельной не нормируется для котлов с замкнутой камерой сгорания, при этом размеры обязательно должны соблюдаться.

Для настенных водогрейных и других котлов должны быть выполнены общие нормы:

1. Котловой выхлоп должен обязательно выходить в отдельный дымоход, при этом не допускается использовать каналы для вентиляции. Связано это с тем, что опасные для жизни продукты сгорания смогут попасть в другие комнаты или к соседям.
2. Длина горизонтальной части газохода должна быть менее 3 м и иметь максимум 3 узла поворота.
3. Газоход должен иметь вертикальный выход. Он должен быть поднят над наивысшей точкой фронтона на плоской кровле или над коньком минимум на 1 м.
4. При остывании продукты сгорания способны образовать агрессивные вещества, потому дымоход должен быть изготовлен из химически и термостойких цельных материалов. Использовать слоистые материалы допускается на расстоянии минимум 5 м от обреза выхлопного котельного патрубка.

При монтаже водогрейного настенного котла в кухне обязательно должны быть выполнены следующие условия:

Подключение двухконтурного газового котла.

1. Под котлом должно иметься свободное пространство.
2. По обрезу наивысшего патрубка высота подвески котла должна быть не ниже верхушки моечного излива.
3. Под котлом на пол необходимо постелить несгораемый прочный лист из металла размерами 1х1 м. Пожарные и работники газовой службы не признают прочность асбоцемента, потому не следует его использовать.
4. В топочной не должно находиться полостей, в которых смогут накапливаться продукты сгорания или газовая взрывоопасная смесь.

Если конструкцию планируется использовать для обогрева помещения, то работники газовой службы должны проверить состояние системы отопления в доме или квартире:

1. Состояние системы отопления должно допустить ее опрессовку под давлением 1,7 атм.
2. Уклон трубных горизонтальных участков должен быть равен 5 мм на 1 м.
3. В наивысшей точки системы необходимо установить расширительный бак и воздушный кран.

Требования к подключению жесткие, но оправданные. О газовом котле лучше не думать, если:

Схема подключения газового двухконтурного котла напрямую.

1. Планируется установить его в старой хрущевке или многоквартирном доме другого типа без магистрального газохода.
2. Если на кухне установлен фальшпотолок, который убирать не планируется. Не подойдет и капитальная антресоль. Сквозь пальцы газовики смотрят на антресоли с днищем из ДСП или дерева, которые можно с легкостью убрать.
3. Исключительно на водогрейный котел можно рассчитывать в случае, если квартира не приватизирована. Для того чтобы выделить помещение под котельную, необходимо перепланировать квартиру, а это может сделать только владелец.

Во все других случаях установить и подключить газовый котел для нагрева воды в собственной квартире можно.

Настенная отопительная конструкция может также быть с легкостью установлена, но могут возникнуть проблемы с напольным отопительным устройством.

В частном доме может быть установлен любой котел. В правилах не сказано, что котельная должна размещаться обязательно в доме. Если снаружи сделать пристройку под котельную, у инстанций будет меньше поводов для придирок. В данном месте можно установить газовый напольный котел большой мощности для того, чтобы была возможность обогреть не только частный дом, но и служебные помещения.

Для частного дома среднего класса правильным решением будет установка настенного котла. Связано это с тем, что под него не нужно устраивать поддон из кирпича или бетона. Без организационных и технических затруднений обойдется и установка газового настенного котла в частном доме. Несгораемую камору под котельную всегда можно дополнительно отвести.

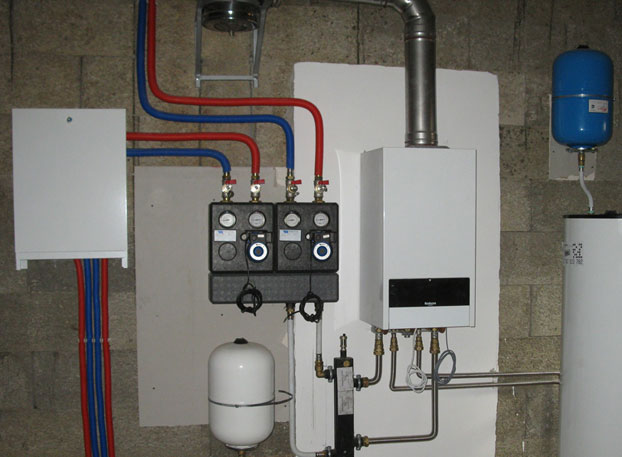

Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.

Автоматика подобных отопительных котлов будет потреблять не слишком много электроэнергии, но для данных конструкций все равно нужно отвести отдельную ветвь проводки с автоматом на 20А. Для резервного электропитания хорошо может подойти компьютерный UPS. UPS на 1 кВт сможет держать автоматику 0,5-1 суток. Этого может хватить, чтобы была возможность принять нужные меры в случае чрезвычайной ситуации.

От мощности котла будет зависеть площадь сечения газохода. Диаметр газохода при любой мощности должен быть более 11 см. Есть следующая зависимость диаметра газохода от мощности котла:

• 100 кВт — 23 см;
• 80 кВт — 22 см;
• 60 кВт — 19 см;
• 40 кВт — 17 см;
• 30 кВт — 13 см;
• до 24 кВт — 12 см.

Вернуться к оглавлению

Как выбрать котел для системы отопления правильно?

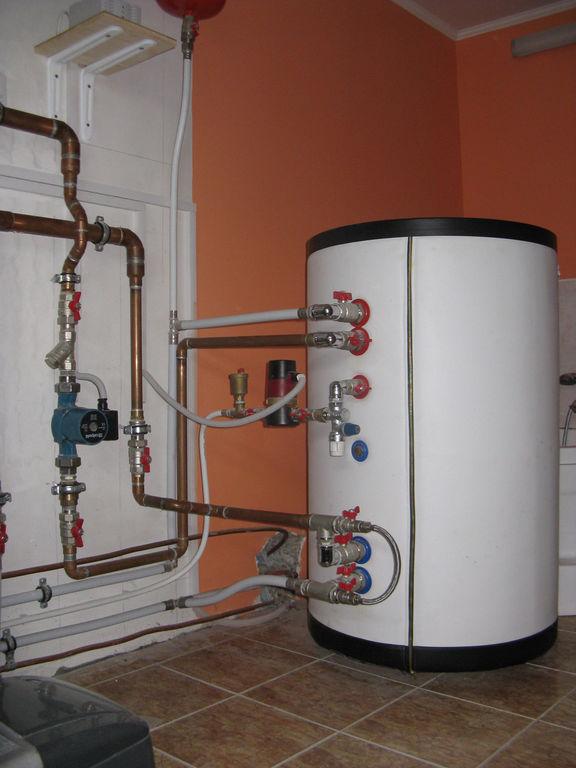

Схема подключения двухконтурного котла с накопителем/водонагревателем.

Прежде всего следует обратить внимание на мощность. Она должна быть достаточной, но не избыточной. От капель конденсата раскаленный чугун может растрескаться. Слишком мощная конструкция быстро прогреет систему, после чего уйдет в дежурный режим.

Температура в камере сгорания при правильно подобранной мощности котла будет приблизительно 90°С. По мощности допустимая разбежка достаточно велика. Если поставить котел на 60 кВт в доме средних размеров, изнутри кислотный дождь сможет быстро вывести его из строя.

Для каждого помещения требуемая мощность котла может определяться теплотехническим расчетом. Можно пользоваться и ориентировочными данными, высчитав промежуточное значение для своего случая.

1. На средних этажах однокомнатная квартира — 8/14 кВт.
2. Частный дом 100 м² — 24/38 кВт.
3. Квартира 60 м² на верхнем этаже хрущевки — 20/28 кВт.

Бойлер предназначается для накопления горячей воды для бытовых нужд. В инструкции котла мощность указывается через дробь. Первая цифра — это мощность отопления для средних условий. Вторая цифра — максимальная мощность, которая предназначается для быстрого нагрева воды.

https://1popechi.ru/youtu.be/apDoB4KZNWs

Если в бойлере закончится вода, котел на время перестанет греть отопление и на максимуме будет греть воду. Расход газа при этом будет максимальный. Если вода из бойлера будет расходоваться понемногу, подогреваться конструкция будет на рабочем режиме. О возможностях водонагревателя можно судить по его емкости:

1. 3-10 л — возможность помыть посуду и вымыть руки.
2. 40-50 л — возможность принять «по-быстрому» душ.
3. 100 л — возможность помыться под душем.
4. 150 л и больше — возможность принять ванну и подключить стиральную машину к ГВС.

Вернуться к оглавлению

Схема подключения газового котла к системе отопления

Не допускается примыкать вплотную корпус котла к какой-либо из стен. Нельзя утапливать котел в нишу, переделывать настенные крепления и так далее. Понадобится сделать обвязку котла — подключить 3 системы: газовую, гидравлическую и электрическую. Газовая обвязка должна выполняться специалистом-газовщиком. Данная обвязка выполняется в последнюю очередь, когда все остальные системы подключены. Схема гидравлической обвязки изображена далее.

https://1popechi.ru/youtu.be/QQkkUWbu-Yg

Электрическая и гидравлическая обвязки могут выполняться самостоятельно. В данном случае основным руководящим документом является инструкция на котел. Типовая схема обвязки может помочь в этом. Для любого котла необходимо соблюдать следующие условия:

Горячие газы и вода в теплообменнике должны идти противотоком, иначе он взорвется при любой автоматике.

Достаточно важно не перепутать трубы горячей и холодной воды.

После гидравлической обвязки необходимо еще раз внимательно осмотреть всю систему.

1. Если в системе отопления был залит антифриз, его понадобится полностью слить и дважды промыть систему чистой водой. Примесь антифриза в воде является взрывоопасной.
2. Не стоит пренебрегать фильтрами для грубой очистки. Они должны располагаться в низшей точке системы. Опасную ситуацию может создать и накопление грязи между тонкими ребрами теплового обменника. В конце и в начале сезона отопления через «грязевики» сливается отстой, проверяется их состояние и промывается вся система.
3. Если конструкция с расширительным встроенным баком и системой обезвоздушивания, необходимо убрать прежний бак. Прежний кран при этом перекрывается наглухо, предварительно проверив его состояние. Опасную ситуацию может создать и подсос воздуха.

https://1popechi.ru/youtu.be/pT8_7BYPnf0

Вернуться к оглавлению

Схема подключения котла к водоснабжению и газопроводу

Схема подсоединения газового котла к водоснабжению практически не отличается от схемы подключения конструкции к системе отопления, разница только в диаметрах труб и кранов. Подключение холодной воды понадобится оснастить фильтром. Отсекающие краны должны обязательно иметь разъемные соединения.

Схема подключения газового котла через теплообменник.

Холодная вода должна подключаться с левой стороны, а горячая — с правой.

Схема подсоединения котла к газопроводу требует особого внимания. Связано это с тем, что некачественно произведенное подключение конструкции к газу может закончиться взрывом.

Начинать работы необходимо с соединения патрубка, который располагается в центре котла к ответвлению газопровода с установленным краном.

В данном случае необходимо обеспечить защиту прибора для обогрева от мелкого мусора. На кран, который предназначается для отсечения подачи газа, необходимо установить специальный кран. Далее герметизируются с помощью краски и пакли все резьбовые соединения. Категорически не рекомендуется использовать какие-либо другие средства.

После фильтра следует применять гибкое соединение. В данном случае может подойти гофрированный гибкий шланг из нержавеющей стали. Соединение в большинстве случаев выполняется через накидные гайки, используя уплотнительные паранитовые прокладки.

После монтажа конструкции не следует сразу ее включать. Понадобится еще раз проверить все соединения и убедиться в том, что все этапы выполнены правильно.

https://1popechi.ru/youtu.be/yHYOANv89hs

Схема подключения газового котла сложна технически и организационно. Своими руками можно подключать котел исключительно самый простой, который используется для нагрева воды. К системе газоснабжения выполнять подключение котла должны только специалисты газовой службы, у которых имеется правильная схема.

отопление — Куда подключить мой провод «с» со стороны котла. Газовый котел Weil mclain

спросил 4 года, 7 месяцев назад

Изменено 1 год, 9 месяцев назад

Просмотрено 12 тысяч раз

Мне просто любопытно, является ли клемма «с» на штекерном реле тем местом, где я полагаю подключить мой провод «с» на стороне котла. У меня провод 18/5 пробежал уже. Осталось узнать, где кончать. К терминалу «c» или мне добавить его где-то еще. Красный провод подключается к моему «R» на термостате. Который находится на клемме «G» трансформатора. И белый провод находится на порту «w» термостата. А вот на клемме «r» на реле котла. Куда мне добавить провод «c» для запуска термостата Wi-Fi ??

• отопление
• термостат
• термостат-с-провод

3

Вот как сейчас выглядит ваша система.

Как видите, когда термостат требует тепла (замыкает переключатель), на катушку реле подается питание. Это замыкает контакты реле, и котел делает то, что он делает.

Если вы добавляете новый модный термостат, вам нужно будет подключить Терминал С . Затем термостат будет получать питание от трансформатора, используя клеммы R и C . Однако, поскольку в вашей ситуации клемма R от трансформатора фактически идет на клемму W на термостате. Термостат будет иметь мощность только при R , когда он требует тепла (переключатель замкнут).

Чтобы это заработало, вам придется немного изменить проводку. В итоге должно получиться вот так.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как подключить термостат? (2,3,4,5 Проводная направляющая)

Термостаты являются конечными центрами управления для устройств HVAC, таких как печи и кондиционеры . Проводка термостата — полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, не случилось ли что-то с новым термостатом. С небольшой помощью вы можете узнать, как установить термостат самостоятельно.

Компания LearnMetrics разработала это руководство как небольшую помощь. Мы рассмотрим все, что вам нужно знать о проводке термостата ; в том числе куда идет провод каждого цвета.

Очевидно, существует множество различных типов термостатов. 100% рекомендаций не будут работать для 100% термостатов. В конце концов, существует множество различных типов термостатов с различной проводкой: проводка термостата Honeywell , гнездовая проводка, старые термостаты и так далее.

Мы рассмотрим наиболее распространенные схемы подключения термостата для 2-проводные, 3-проводные, 4-проводные и 5-проводные термостаты . На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.

Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:

Это стандартный термостат Honeywell; идеально подходит для изучения тонкостей подключения термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.

Мы также постараемся ответить на все распространенные вопросы, касающиеся подключения термостата, такие как:

«Какого цвета провод куда идет на термостате?» (см. схему ниже)

«Сколько проводов нужно для термостата?» (Минимум 2)

«Что такое R и RC на термостате?» (Схема цветового кодирования ниже)

«Для чего нужен черный провод на термостате?»

«Что делать, если нет провода C для термостата?» (Старый термостат; можно оставить без него или добавить)

Давайте применим здесь систематический и практичный подход. Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:

1. Снимите панель управления термостата и оголите цветные провода.
2. Мы узнаем, что означает каждый цвет провода. Понимание цветовой кодировки поможет вам понять, как на самом деле работает термостат.
3. Замена старого термостата с новым.

Важное примечание: Имейте в виду, что работа с электрическими цепями может быть опасна для вас. Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением. Для получения дополнительной информации о проводах и их допустимом токе см. таблицу калибров AWG с размерами проводов для конкретных усилителей здесь.

Начнем сразу с обнажения цветных проводов:

Снятие панели управления термостата (подход к цветным проводам)

Первым шагом в подключении термостата является подключение к проводам . Вероятно, у вас есть термостат, закрепленный на стене. Открыть провода легко; все начинается со снятия панели управления термостата.

Перед началом: Переведите выключатель питания в положение «Выкл.», чтобы термостат устройства был подключен.

Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь винты; просто открутить их на оголить клеммы проводов .

Под панелью управления вы найдете основание и провода, торчащие из стены. В базовом термостате Honeywell вы найдете:

• 8 разъемов для проводов слева.
• 8 разъемов для проводов справа.

Прежде чем мы возьмемся за винт с плоской головкой, чтобы открутить их, давайте сначала ознакомимся с важной частью любой проводки термостата: кодами и цветами проводов.

Вот куда идут провода термостата:

Цветовые коды проводки термостата

Как видно на основании термостата, у вас есть 16 розеток с буквами C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC. С 2-проводными, 3-проводными и 4-проводными термостатами у вас нет всего этого. Это нормально. Вы также можете заметить, что не все розетки подключены к ним. Это тоже стандарт.

Для каждой из этих клемм термостата имеется определенный провод, характеризуемый цветом:

Термостат состоит из 16 разъемов с кодами (C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и провода обозначенного цвета.

Если ваш термостат выглядит не совсем так или даже как-то так, не волнуйтесь. Нам просто нужно понять, что представляет собой каждый цветной провод и что он делает.

Рассмотрим каждый из этих проводов по очереди:

Черный или синий провод термостата (провод C)

Черный провод или синий провод (используется любой цвет) — это C – «Общий» провод . Что делает провод С? Провод C подсоединяется к трансформатору, и замыкает электрическую цепь 24 В . Более новые термостаты имеют непрерывную цепь 24 В; в более старых моделях цикл замыкается только тогда, когда требуется питание (например, когда вы включаете переменный ток).

Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У более старых термостатов может отсутствовать провод «С»; они работают по запросу, а новые работают постоянно (непрерывно 24 часа в сутки, 7 дней в неделю).

Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.

Красный провод термостата («R» или «Rc»)

Красный провод или «R» — это провод питания. Они берут начало в трансформаторе (кондиционеры, в системе обработки воздуха) и обеспечивают 24-часовую мощность переменного тока.

Все термостаты кондиционеров имеют красный провод питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.

Белый провод термостата («W1» или «W2»)

Белые провода предназначены для обогрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.

Вт провода идут непосредственно к источнику нагрева; это может быть печь (газовая, электрическая, жидкотопливная, что угодно) или тепловые насосы (в том числе мини-сплит-тепловые насосы).

W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают второй этап нагрева и требуют белого провода W2.

Оранжевый провод для O и темно-синий провод для B (провод O/B)

«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. У большинства крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. д., оранжевый провод идет к конденсатору (расположенному во внешнем блоке тепловых насосов).

«B» для реверсивного клапана обогрева. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева. Темно-синий провод «B» необходим для клеммы t-stat.

Зеленый провод термостата («G»)

Зеленый провод для вентилятора. Мини-сплиты имеют внутреннюю приточно-вытяжную вентиляцию с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».

Желтый провод термостата («Y1» и «Y2»)

Клеммы Y предназначены для подключения к реле компрессора. Чаще всего он подключается к приточно-вытяжной установке (внутреннему блоку сплит-системы). Y1 для обычного или одноступенчатого охлаждения; это то, что есть у большинства из нас дома. Провод Y с кодом «Y1» обычно желтого цвета. Подробнее о том, какой размер провода нужен для кондиционеров, вы можете прочитать здесь.

«Y2» только для кондиционеров со второй ступенью охлаждения. Этот терминал требуется только при наличии:

• 2 компрессора.
• Двухступенчатый компрессор.

Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)

Некоторые другие редко используемые клеммы на правой стороне термостата. В дальнейшем мы планируем создать в отдельной статье детали того, что конкретная функция у них у всех есть.

---

Имейте в виду, что с таким количеством различных термостатов каждый код провода может иметь провод разного цвета. Провод «О», например, не обязательно всегда оранжевый. Если техник, который устанавливал ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему следующий раздел так важен:

Снятие старого термостата (сфотографируйте)

Если вы планируете заменить старый термостат, не снимайте его сразу. Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.

Техники HVAC знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.

Если вы занимаетесь монтажом термостата своими руками, вот самое простое, что нужно сделать, прежде чем снимать старый термостат:

Сделать снимок.

Если вы отвинтите клеммы и сразу отсоедините провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме. Прежде чем продолжить, убедитесь, что у вас есть картина того, как выглядит проводка к старому термостату.

Не забудьте протянуть провода (не потеряйте их в стене)

Сфотографировав старый термостат, вы можете снять его. Но будьте осторожны:

Термостат удерживает провода от стены; провода подвешены к термостату. Если сразу снять терморегулятор, провода потеряются внутри стены. Вам нужно будет либо:

• Вытащите провода из стены.
• Разбейте стену, чтобы добраться до проводов.

Чтобы предотвратить эти два сценария, не забудьте растянуть провода. Возьмите каждую проволоку и согните ее наружу. Вот логика этого:

• Отверстие в стене примерно 2×2 дюйма.
Сами провода
• имеют размер примерно 1×1 дюйм.
• Если их развести, получится поперечное сечение не менее 2×2 дюймов, и провода будут висеть на стене (а не на термостате).

Когда вы это сделаете, вы можете безопасно удалить старый термостат.

Установка нового термостата (подключение провода за проводом)

После того, как вы удалите старый термостат, возьмите новый термостат и поставьте его на то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.

Теперь вы начинаете переподключать провод за проводом. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:

1. Используйте фото и соответствующим образом подключите провода.
2. Используйте цветовые коды и снова подключите провода.

Если вы руководствуетесь цветовыми кодами, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткий обзор:

• Красный провод: питание (в большинстве случаев вход 24 В).
• Зеленый провод: Вентилятор.
• Белый провод: Нагрев.
• Синий провод: Охлаждение.
• Rh: мощность нагрева.
• Rc: Мощность охлаждения.

Для повторного подключения провода просто подсоедините провод к правой клемме и затяните установочный винт. Немного потяните за провод, чтобы убедиться, что он правильно закреплен.

Пример: Подсоедините красный провод к R, затяните винт, проверьте и перейдите к новому проводу.

После того, как вы пересоединили все провода, установите плату управления и проверьте, все ли в порядке.

Теперь, когда мы знаем основы правильного подключения термостата и основы цветового кодирования, давайте рассмотрим пошаговые инструкции по подключению 2-, 3-, 4- и 5-проводных термостатов:

2-проводная проводка термостата (печи)

Самый простой термостат имеет 2 провода; обычно красный и белый провод. Двухпроводная проводка термостата используется только для печей и обычно не требует провода «C» или «Общий». Вот почему нам нужно всего два провода. Это 2-проводной цветовой код проводки термостата:

1. Красный провод для питания (24 часа).
2. Белый провод для обогрева.

Подключение 2-проводного термостата довольно просто.

Вот пошаговая инструкция, как сделать проводку двухпроводного термостата своими руками:

1. Снимите панель управления старого термостата печи.
2. Обратите внимание, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1. Вы также можете сделать фото.
3. Открутите два провода от клемм.
4. Снимите плату старого 2-проводного термостата и установите на его место новый 2-проводной термостат.
5. Подсоедините красный и белый провода, затяните установочный винт и снова установите панель управления.
6. Проверьте двухпроводную проводку термостата, включив печь.

Если вы правильно подключили 2 провода, новый 2-проводной термостат должен управлять печью так же, как ваш старый 2-проводной термостат.

Электропроводка 3-проводного термостата (котлы, нагреватели)

3-проводные термостаты чаще всего используются для управления нагревателями; особенно бойлеры и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.

Разница между 2-проводным и 3-проводным термометром заключается в «G» или зеленом проводе, который обычно используется для вентиляторов. В 3-проводной проводке термостата зеленый провод служит переназначенным проводом C или «общим». Вот цветовой код проводки трехпроводного термостата:

1. Красный провод для питания (24В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод как перепрофилированный провод C.

Вот как подключить 3-проводной термостат:

1. Снимите панель управления старого термостата.
2. Сфотографируйте 3 провода. Обратите внимание на цвет — красный, белый и зеленый — и клеммы — R, W или W1, G.
3. Полностью снимите плату старого термостата и закрепите провода. Вы не хотите, чтобы они прятались глубоко внутри стены.
4. Установите новую материнскую плату на место старой и протяните провода через трехпроводной термостат.
5. Правильно подключите провода — красный к R, белый к W или W1, зеленый к G — и затяните винты клемм.
6. Установите панель управления и проверьте, правильно ли работает ваш котел или водонагреватель, подключенный к трехпроводному термометру.

Знать, как подключить 3-проводной термостат, довольно легко по сравнению с 4- и 5-проводными термостатами:

4-проводное подключение термостата (тепловые насосы, HVAC)

4-проводные термостаты обладают большей гибкостью. Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.

В дополнение к нагреву (2-проводные термостаты) и C или вентилятору (3-проводные термостаты), 4-проводные термостаты включают провод охлаждения, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами (также называемые цветовым кодом проводки 4-проводного термостата):

1. Красный провод для питания (24В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод для вентиляторов.
4. Синий или желтый провод для охлаждения (подключен к Y).

Эти термостаты типичны для тепловых насосов: устройства HVAC, которые могут охлаждать и нагревать. Для создания воздушного потока необходим вентилятор (зеленый провод).

Вот как можно самостоятельно подключить 4-проводной термостат:

1. Снимите панель управления и оголите провода в старом 4-проводном термостате.
2. Сфотографировать провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
3. Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
4. Привинтите новую материнскую плату и протяните 4 провода через отверстие.
5. Подсоедините 4 провода к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G и синий или желтый к Y — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
6. Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.

Давайте рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:

5-проводная проводка термостата (любое устройство HVAC — кондиционеры, тепловые насосы, печи и т. д.) Общий» провод. Для работы всех новых цифровых термостатов для устройств HVAC требуется проводное соединение 24 В C. 5-проводные термостаты являются наиболее универсальными термостатами; они контролируют все, от умных кондиционеров, тепловых насосов, печей и так далее.

Вот 5 цветов проводов и коды клемм (цветовой код 5 проводов термостата):

1. Красный провод для питания (24 В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод для вентиляторов.
4. Синий или желтый провод для охлаждения (подключен к Y).
5. Черный провод для провода «C» или «Общий».

Вот как выглядит проводной 5-проводной термостат:

Давайте посмотрим, как заменить старый 5-проводной термостат на новый:

1. Снимите панель управления и оголите провода в старом 5-проводном термостате.
2. Сфотографировать провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
3. Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
4. Привинтите новую материнскую плату и протяните 5 проводов через отверстие.
5. Подсоедините 5 проводов к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G, синий или желтый к Y, черный к C — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
6. Включите любое интеллектуальное устройство, которое подключается к 5-проводному термостату, и попробуйте использовать приложение для смартфона или пульт дистанционного управления, чтобы проверить, все ли работает должным образом.
