Подключение котла через инвертор – Подключение ИБП к газовому котлу

Содержание

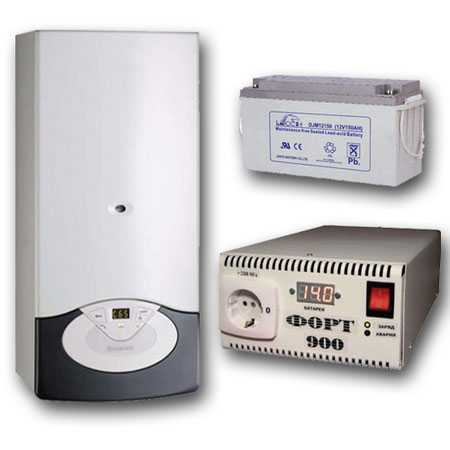

Подключение ИБП к газовому котлу

Если вы уже определились с выбором ИБП для вашего котла, следующей задачей будет правильно его установить и подключить.

Кстати, можете проверить себя, не совершили ли вы катастрофической ошибки при покупке бесперебойника. Узнать об этом можно из статьи «5 ошибок при выборе ИБП для газового котла«.

Инструкция подключения ИБП к котлу

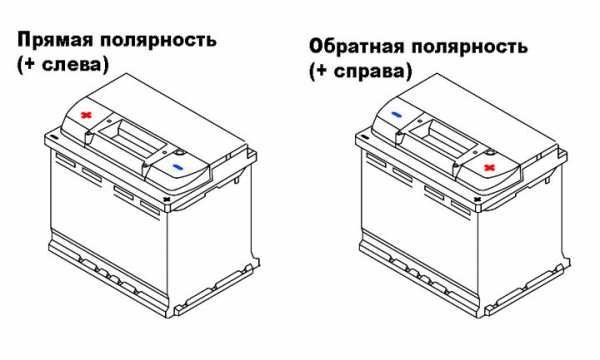

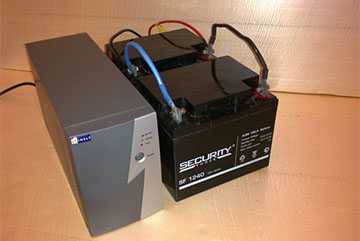

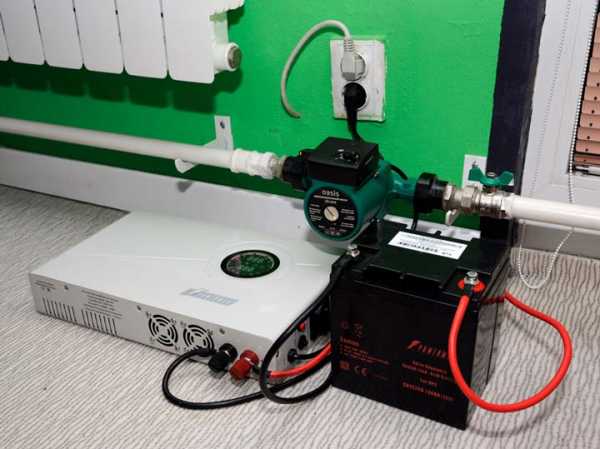

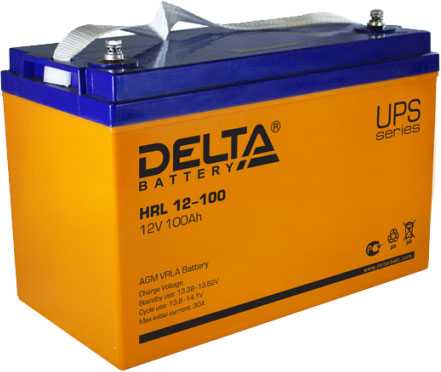

В первую очередь ИБП необходимо подсоединить к аккумуляторам. При подключении батареи к инвертору он должен находиться в выключенном состоянии.

Для подсоединения чаще всего используются провода двух цветов:

  • красный – к плюсовой клемме аккумуляторной батареи
  • черный – к минусовой

Не во всех моделях есть защита от переполюсовки, поэтому проверяйте полярность внимательнее.

При подключении второй клеммы, вполне возможно появление искры, что считается допустимым.

Хорошо подтягивайте контакты, но чрезмерного усилия здесь не требуется.

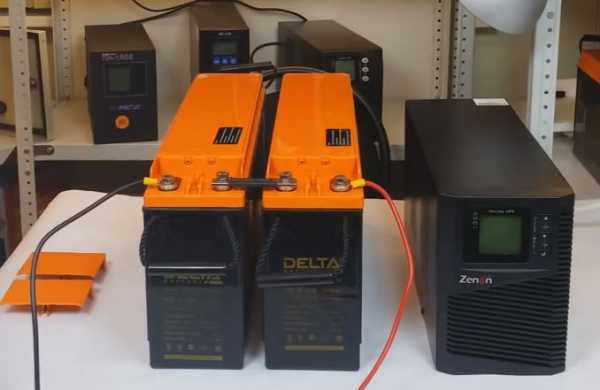

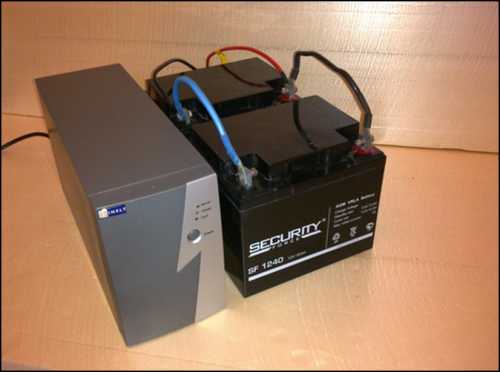

Если у вас две батареи, то предварительно их нужно последовательно соединить друг с другом.

Если нет заводской перемычки, сделайте ее из медного провода сечением минимум 16мм и медных наконечников.

Соединять между собой нужно плюсовой и минусовой контакты разных АКБ. И только после этого подкидывайте провода от UPS на оставшиеся клеммы ”+” и ”-”.

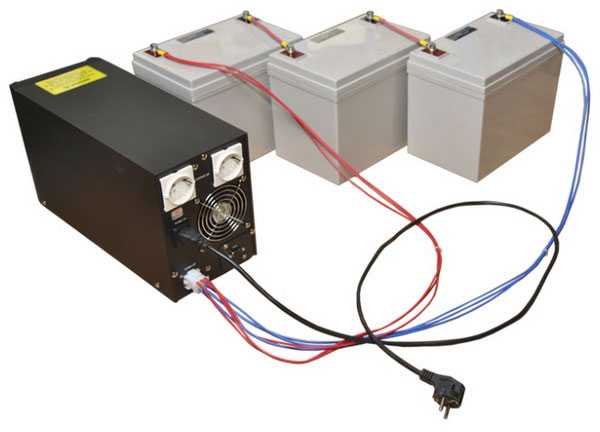

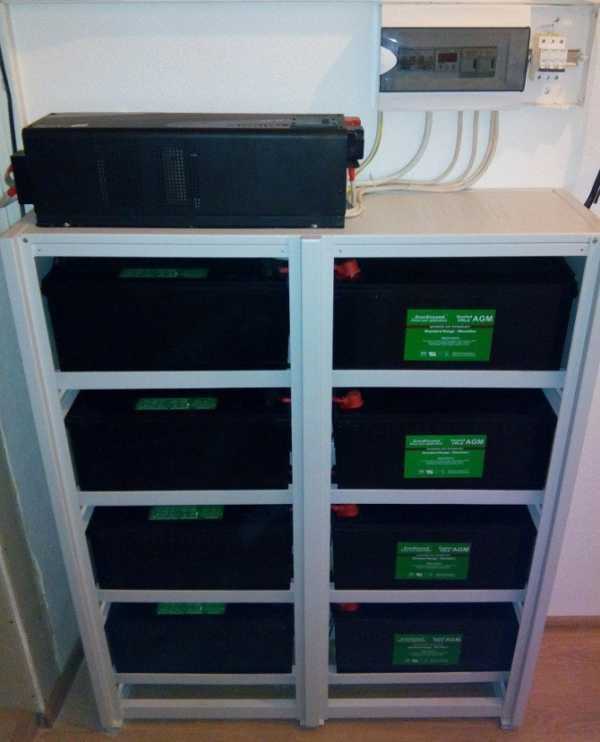

А если у вас есть 3,4,5 шт батарей, можно их все подключить таким же способом? В этом моменте также будьте внимательны.

Не монтируйте аккумуляторов больше чем разрешено заводской инструкцией. Это также может быть обговорено заводом производителем.

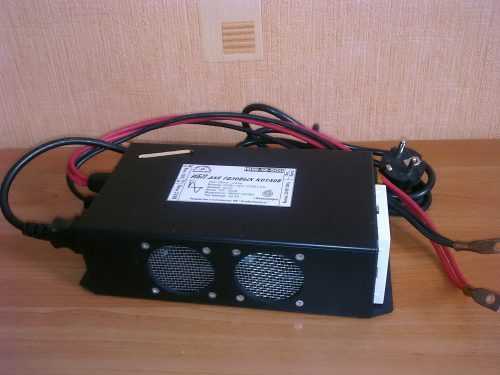

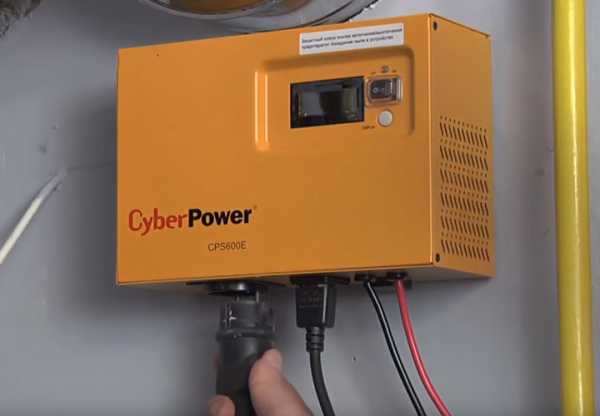

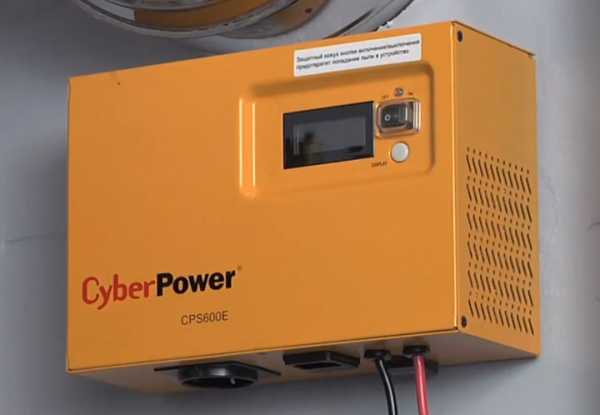

Далее подключаете сетевой кабель 220В к инвертору и втыкаете вилку в сеть. Нажимаете кнопку включения и проверяете показания на табло.

Если все нормально, отключаете питание. Теперь нужно подсоединить к ИПБ сам котел. Для этого его нужно обесточить.

и подключить через выходную розетку бесперебойника.

После чего, запустить ИБП и далее сам котел.

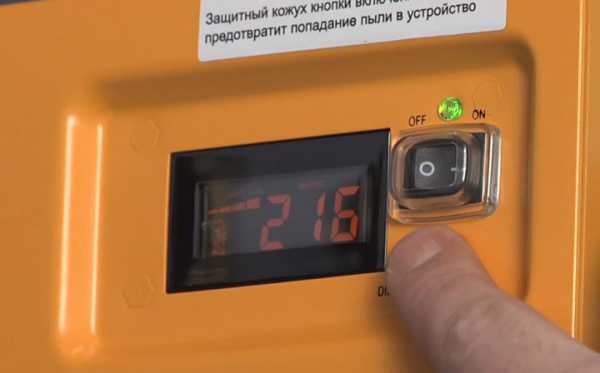

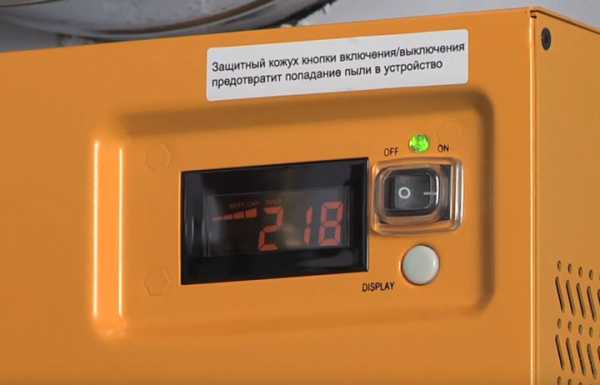

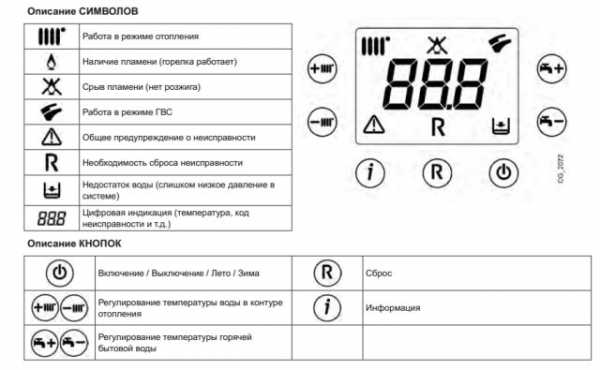

Проверьте что показывает индикация на табло.

Там обычно высвечиваются следующие данные:

  • входное напряжение
  • выходное напряжение
  • процент загрузки

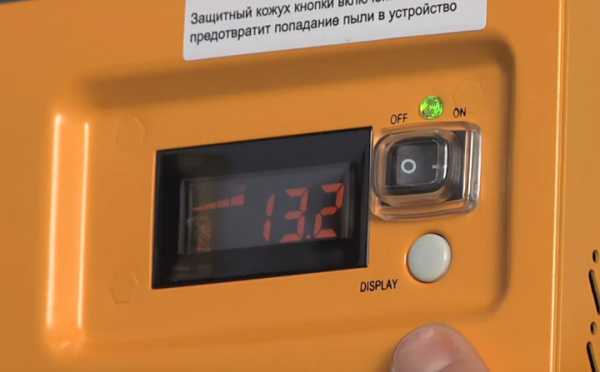

  • напряжение на аккумуляторе

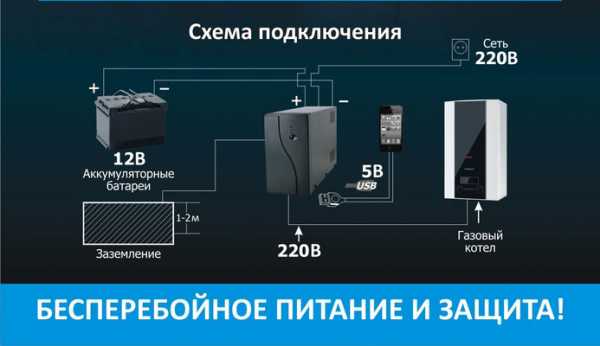

Схема подключения

Подключение через ближайшую вилку с розеткой, самый простой способ и тут ни у кого неразрешимых сложностей возникнуть не должно.

А вот если мощность ИБП большая, то его придется подключать непосредственно от распределительного щитка. Придется устанавливать отдельные автоматические выключатели и тянуть выделенную линию на отдельные токоприемники.

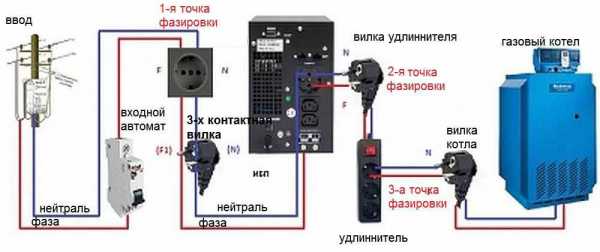

Схема подключения будет выглядеть следующим образом:

Для проверки автономности, необходимо первый раз искусственно имитировать отключение электроэнергии. Для этого выключите фазный автомат питания в щитке на котельную.

Именно автомат, а не вилку из розетки. Для фазозависимых моделей важно не разрывать фазу и ноль одновременно.

После того, как пропало питание от сети, на жк дисплее должно высветиться, что входящее напряжение равно нулю, а исходящее по прежнему в пределах 220В.

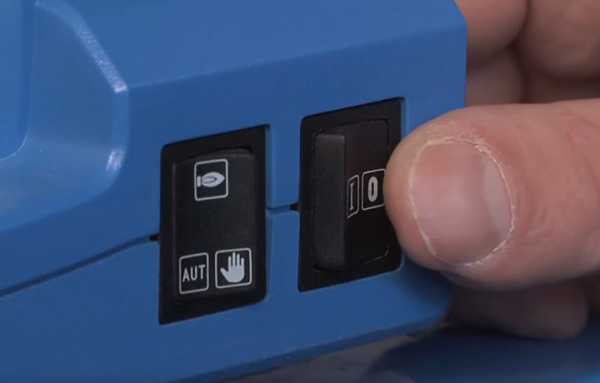

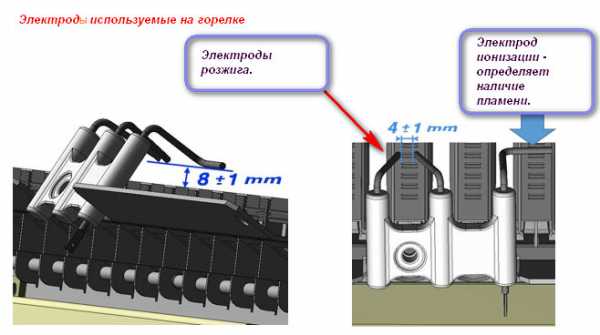

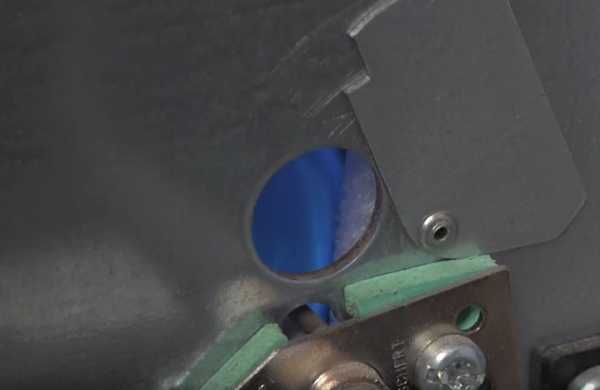

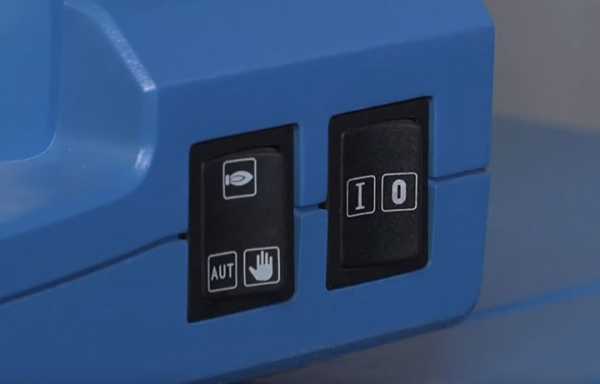

Далее следует проверить электророзжиг котла. Отключаете его от питания и заново включаете.

Если в вашем ИБП не правильная синусоида, то электророзжиг не зажгется.

Если же все прошло успешно, вы можете быть уверены, что ваша котельная защищена на 100%. Даже когда вас нет дома.

Частые ошибки, правила монтажа и подключения

  • температура помещения

Ту комнату, где находится источник питания и его батарея, желательно также прогревать до температур от 18 до 25 градусов. В противном случае это все скажется на емкости АКБ и сроках ее службы.

А еще, если в ней не поддерживать постоянный температурный режим, то перепады «тепло-холодно» могут способствовать появлению конденсата внутри оборудования.

Не забывайте про вентиляционные отверстия для охлаждения у инвертора.

  • все электроприборы должны быть по возможности максимально удалены от газовых и водопроводных труб

И уж тем более не нужно ставить их под вентилями или любыми соединительными стыками и муфтами.

  • обязательно используйте розетку с заземлением, либо заземляйте сам корпус прибора через отдельный винт

ИБП это фактически активный фильтр внешнего сигнала сети. Через него может происходить сброс излишков потенциала на землю.

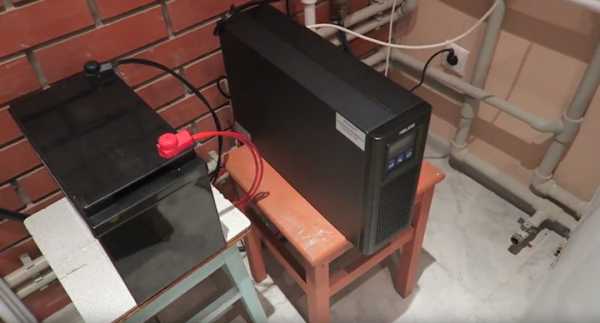

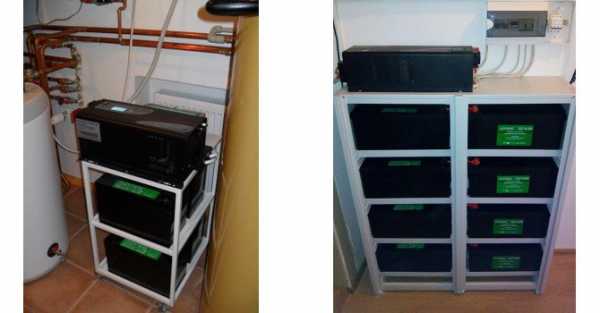

  • не рекомендуется ставить бесперебойник и аккумуляторы непосредственно на пол

Делайте какую-нибудь подложку. Хоть на табуретку поставьте.

Во-первых, это обеспечит изоляцию от холодного основания. Во-вторых, защитит оборудование от возможных протечек в системе водоснабжения.

  • параллельное подключение источника и сети запрещено

Разрешается только последовательное соединение инвертора и потребителя.

  • нельзя заряжать АКБ от внешнего зарядного устройства, если он в этот момент подключен к ИБП

УЗО и фазозависимые котлы

Есть так называемые фазозависимые котлы отопления. Для них критичен момент, куда подается фаза, а куда ноль.

В случае отказа в запуске котла от ИБП, попробуйте перевернуть вилку питания на 180 градусов и уже в этом положении опять воткнуть ее в розетку.

Для таких моделей также критично подключения через УЗО или дифф.автомат. При его срабатывании, происходит разрыв как фазного, так и нулевого провода.

ИБП подает напряжение от аккумуляторов. Но так как нейтраль на УЗО потеряна, котел ”видит” на входе напряжение на обоих контактах. Что плюсовая клемма, что минусовая, по сути обе являются потенциалом.

Поэтому газовая горелка просто не поджигается.

Единственным решением в этом случае будет провести отдельную линию в обход УЗО или дифф.автомата. По этой же причине, не следует собирать схему ИБП через двухполюсные автоматы. Хотя при сборке некоторых схем без них не обойтись.

Еще одной частой ошибкой схемы является подключение нейтрали не через ИБП, а напрямую к электрооборудованию, связанному с работой котла. Например так:

Из-за этого будет наблюдаться некорректная работа самого инвертора. Фактически вы лишаете его замкнутой цепи, в то время когда он сам является источником разницы потенциалов.

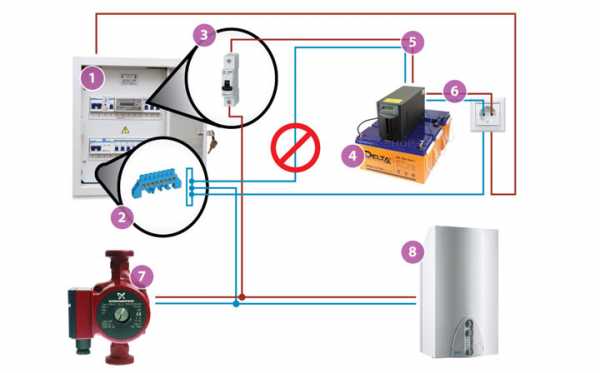

Правильная схема будет выглядеть следующим образом:

То есть, ноль должен сначала идти на бесперебойник, и только потом через отдельную нулевую шинку распределяться по оборудованию.

Статьи по теме

domikelectrica.ru

Подключение ИБП или инвертора к газовому котлу и насосам: как избежать ошибок

Как правильно подключить ИБП или инвертор к вашей системе отопления в том случае, если разводка сделана через автоматы щитка?

Ответ может быть не столь очевиден, как может показаться на первый взгляд. Давайте рассмотрим конкретный пример неправильной и правильной схемы подключения.

Ошибочная схема подключения

Один из заказчиков обратился к нам с просьбой провести аудит подключения ИБП для системы отопления, которое было осуществлено местным электриком. Был осуществлен выезд специалиста, который продиагностировал проблему: нейтраль не разрывалась источником. Приведу схему подключения:

Ошибочное подключение ИБП: общая нейтраль

В данном случае, ошибка заключается в использовании общей шины нейтрали (2), установленной в распределительном щитке (1), на которую замыкаются все нейтральные провода потребителей (7, 8, 6).  Этот тип подключения приводит к некорректной работе источника бесперебойного питания или инвертора: возникают постоянные ошибки и оборудование может просто выйти из строя. Ведь мы лишаем ИБП замкнутой цепи и забираем с него только фазу, а подобное оборудование генерирует собственную разницу потенциалов. Вот таким образом выглядела общая нейтраль в рассматриваемом нами случае (опустим комментарии по-поводу качества сборки щитков):

Общая нейтраль при подключении ИБП

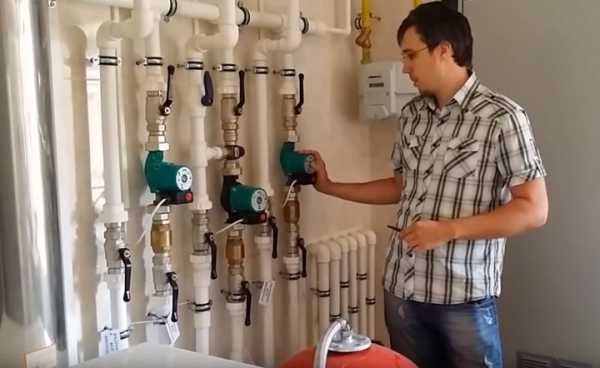

На эту шину замыкались нейтрали всех насосов отопления, котла и самого источника. Решение проблемы: создание дополнительной шины нейтрали.

Схема правильного подключения ИБП

При помощи тестера были определены все нейтрали резервируемых потребителей и выведены на отдельную шину (9):

Правильное подключение с разрывом нейтрали

После исправления схемы источник перестал выдавать ошибку и заработал корректно:

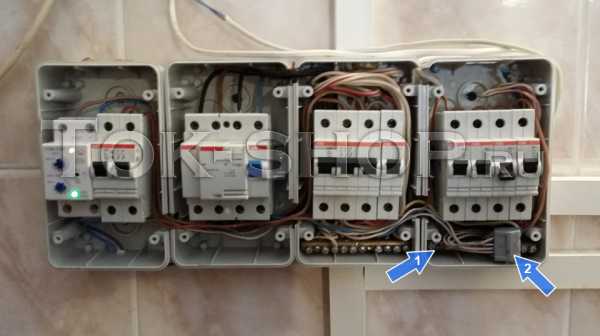

Общая (1) и резервируемая нейтраль (2)

Кстати, ошибка с первого взгляда для непрофессионального электрика может быть незаметна.

P.S. Внимательный читатель мог заметить на второй фотографии дополнительно появившееся слева устройство на DIN-рейке – это УЗМ-51М, о котором у нас будет отдельный разговор.

tok-shop.ru

принцип действия, подключение, достоинства и недостатки



Электрическое отопление с полным правом можно считать самым удобным и экологичным, но оно же является и наиболее дорогим. Вот почему крайне важно, чтобы отопительное электрооборудование обладало как можно большим КПД: каждый лишний киловатт-час обходится в копеечку.

Изыскивая все более экономичные решения, производители теплогенераторов предложили миру инверторный отопительный котел. Далее мы посмотрим, как работает инвертор для котла отопления, а также разберемся с его достоинствами и недостатками.

Инверторный котел: принцип действия

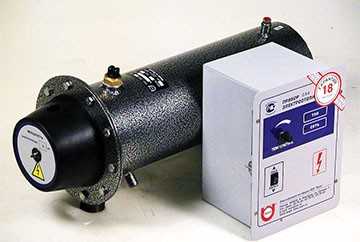

Как известно, в традиционных электрокотлах для нагрева теплоносителя применяются резистивные элементы, часто именуемые ТЭНами.

Такое оборудование имеет ряд характерных недостатков:

  1. Имеют место некоторые потери тепловой энергии.
  2. Приходится принимать меры для противокоррозионной защиты нагревательного элемента, который контактирует с теплоносителем.
  3. Для эффективной работы котла ему требуется массивный теплообменник.

Более эффективным оказался другой способ преобразования электрической энергии в тепловую – индукционный нагрев. Суть его состоит в том, чтобы возбудить электрический ток непосредственно в объекте, который необходимо нагреть.

Для этого используется явление электромагнитной индукции, которое состоит в следующем: переменный магнитный поток наводит в проводнике электрический ток. Главное, чтобы разогреваемый материал не был диэлектриком. При этом он сам будет выступать в качестве резистивного элемента.

В индукционном котле – так еще называют инверторные теплогенераторы – электрический ток используется не для нагрева, а для создания переменного магнитного поля.

Для этого вместо ТЭНа внутри агрегата установлена индукционная катушка, сердечником которой является труба с теплоносителем.

Какую роль играет в этой схеме инвертор? Дело в том, что для эффективного нагрева проходящие через катушку токи должны иметь высокую частоту.

Преобразованием обычного 50-герцового тока в высокочастотный и занимается инвертор.

Даже качественная техника может порой давать сбой. Если вы — обладатель газового котла Вайлант, то следующая информация будет полезной для вас. Котел Вайлант: неисправности, диагностика, коды ошибок.

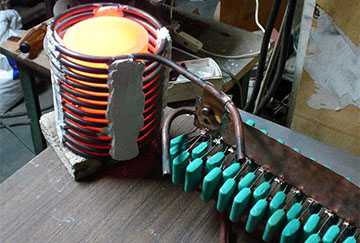

О том, как сделать индукционную печь своими руками, читайте тут.

Коаксиальный дымоход предназначен для работы в паре с напольным или настенным котлом закрытого типа. Здесь http://microklimat.pro/otopitelnoe-oborudovanie/kotly/koaksialnyj-dymoxod-dlya-gazovogo-kotla.html все об особенностях конструкции дымохода, а также монтаж котла с коаксиальным дымоходом.

Достоинства и недостатки технологии

По сравнению с обычным электрическим инверторный котел обладает следующими преимуществами:
  1. Высокий КПД – в пределах 97% — 98%.
  2. Теплоноситель прогревается до необходимой температуры гораздо быстрее.
  3. Поскольку нагрев осуществляется бесконтактным воздействием на теплоноситель, последний может иметь любой химический состав.
  4. Индукционные котлы являются более компактными, чем традиционные.

Вместе с этим потенциальному покупателю следует учитывать и такие особенности:

  1. Инверторный котел стоит в 2 – 3 раза дороже обычного. Столь высокая разница в цене обусловлена наличием сложной электронной системы управления.
  2. Несмотря на сравнительно небольшие размеры, данное оборудование является довольно тяжелым. Стена, на которую монтируется агрегат, должна быть капитальной.

Котлы данного типа можно подключать только к закрытым системам отопления.

Подключение

Для того чтобы дорогостоящее оборудование прослужило весь положенный ему срок, в первую очередь необходимо позаботиться о защите от негативных воздействий.

Главный поражающий фактор для инверторного котла – сбои в электроснабжении.

Подключение через стабилизатор можно считать лишь частичной мерой, поскольку такое устройство не сможет обеспечить работу теплогенератора в случае отключения электроэнергии.

Можно задействовать дизельный электрогенератор, но такой метод также не лишен недостатков:

  1. Даже при самой совершенной системе автозапуска дизель-электростанция не сможет включиться в работу настолько быстро, чтобы обезопасить инверторный электрокотел от сбоев при отключении электричества.
  2. Электрогенераторы на базе ДВС требуют обслуживания – заправку топливом, замену масла и т.д.
  3. При работе такие агрегаты производят громкий шум, они загрязняют воздух, а их движущиеся части подвержены сильному износу и часто требуют замены.
  4. Понадобится место и емкости для хранения топлива и смазочных материалов.

Самым эффективным решением является установка резервного источника питания на базе аккумуляторов. Батареи для инверторных котлов стоят не дешево, но их покупка является более чем оправданной.

При любых отклонениях параметров централизованного электроснабжения от нормальных величин, как и в случае его полного прекращения, электронная система управления мгновенно подключит аккумуляторы, обеспечив, таким образом, все элементы стабильным питанием и предотвратив их поломку.

Время перехода на резервный источник – всего 10 мс.

С возобновлением нормальной работы централизованной электросети батареи снова будут переведены в режим ожидания. Состоящая из таких элементов система является полностью автоматизированной, экологичной и бесшумной. Для ее организации применяются исключительно электронные детали, так что какой-либо механический износ полностью исключен.

На этапе выбора котла отопления многие задаются таким вопросом, как выбор мощности агрегата. Стоит ли покупать слишком мощный котел или в этом нет смысла? Ответ вы найдете в следующем теме. Как рассчитать мощность котла: учет теплопотерь и высоты потолков. Пример вычислений.

Об особенностях конструкции и функционирования комбинированных котлов читайте в этой статье.

Инвертор для газового котла

Отдельно следует рассказать об инверторах, используемых для газовых котлов отопления.

Это устройство иного рода, которое к индукционным котлам не имеет никакого отношения.

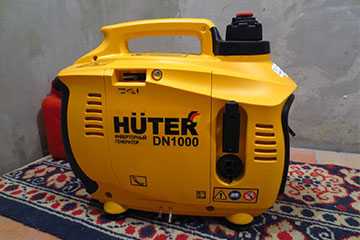

Инвертор для газового котла представляет собой бензиновый электрогенератор, оборудованный стабилизатором.

Благодаря последнему генерируемый ток имеет идеальную характеристику, что является обязательным условием для нормальной работы современных систем автоматики, устанавливаемых в газовых котлах, и циркуляционных насосов.

В случае отключения электроэнергии от такого инвертора можно запитать не только электронный блок теплогенератора, но и более энергоемкое оборудование, например, холодильник. Обычно инверторные бензогенераторы имеют мощность до 2 кВт. Особенностью этих устройств, отличающей их от обычных дизельных и бензиновых электростанций, является отсутствие маховика, что выгодно сказывается на размерах и массе устройства.

Видео на тему


microklimat.pro

Подключение ИБП к газовому котлу

ИБП (источник бесперебойного питания) должен быть подключен с соблюдением всех правил. Только в этом случае он будет служить долго и надежно. Неправильная установка данного устройства влечет за собой отмену гарантийного обслуживания.

Подключение источника к аккумуляторам

Подключая ИБП к аккумуляторам, стоит придерживаться такой последовательности:

  1. Если до момента монтажа ИБП находился в месте с отрицательной температурой, то после распаковки в течение часа он должен постоять при комнатной температуре без подключения.
  2. Теперь необходимо распаковать аккумуляторы и соединить их последовательно при помощи одной перемычки, если используются два аккумулятора, и при помощи двух перемычек, если используются три аккумулятора.
  3. С небольшим усилием нужно затянуть болты крепления с помощью гаечного ключа, не замкнув при этом контакты.
  4. Перемычка соединяет плюс одного аккумулятора с минусом другого. Таким образом, на выходе мы получаем 24 В, если у нас две АКБ, и 36 В, если три АКБ.
  5. Источник можно установить как рядом с аккумуляторами, так и сверху на них, не замыкая клеммы АКБ корпусом ИБП.
  6. Теперь нужно подключить черный провод к свободной минусовой клемме первого аккумулятора, а красный – к плюсовой клемме второго или третьего АКБ. Внимание: ошибка в полярности приведет к короткому замыканию и выходу устройства из строя.
  7. Затем необходимо подключить сетевой шнур к устройству, воткнуть его в розетку и включить источник бесперебойного питания с помощью одной или двух кнопок на передней панели устройства. Исключением является модель Helior, так как она включается автоматически. На других моделях необходимо нажать кнопку или одновременно две кнопки включения и удерживать их пару секунд.
  8. Розетка от ИБП должна быть подключена следующим образом: фаза на выходе бесперебойного устройства должна быть в верхнем отверстии розетки. Для проверки можно воспользоваться отверткой с индикатором.
  9. Если при включении источник бесперебойного питания начал издавать прерывистые сигналы, нужно вытащить вилку и повернуть ее на 180 градусов.
  10. Розетка для данного устройства должна иметь заземление. Его отсутствие может привести к появлению напряжения на корпусе устройства и возможным проблемам его функционирования.



Подключение нагрузки к устройству бесперебойного питания

Внимание: ИБП подключается исключительно в разрыв цепи питания, то есть последовательно. Подключение устройства параллельно нагрузке приведет к немедленному выходу оборудования из строя.

Подключить нагрузку можно двумя способами:

  1. Через вилки и розетки. На задней панели ИБП есть розетки – в них можно подключать нагрузку, которая выведена на вилки.
  2. Через распределительный щиток.

Cпособ подключения №1

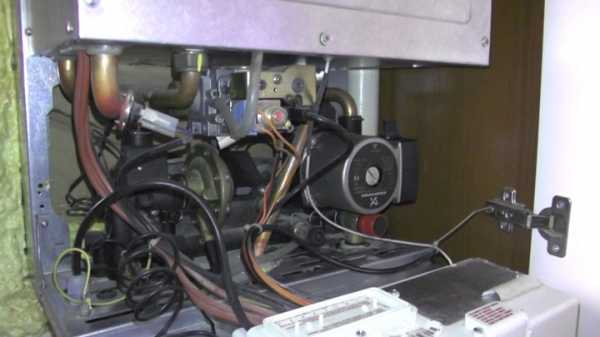

Большинство импортных котлов, которые уже завоевали свое место на отечественном рынке, фазозависимы. Например, такие котлы, как Baxi, Viessmann, Ferroli и другие. Поэтому здесь особенно важно придерживаться правил подключения котла к бесперебойному устройству. Если сгорит плата котла – ремонт будет дорогим.

Нужно включить вилку от котла в ИБП и немного подождать, пока не зажжется газовая горелка. Если поджиг работает, но горелка при этом не загорается, нужно немедленно вытащить вилку котла из устройства, повернуть ее на 180 градусов и снова подключить в бесперебойник – система заработает.

ИБП для котла

После подключения всех необходимых приборов при помощи монитора ИБП удостоверьтесь в том (клавиши вверх-вниз), что нагрузка на источник питания остается в допустимых пределах.

Cпособ подключения №2 (через распределительный щиток)

Обычно электроуправление питанием системы отопления выводится на щиток с автоматическим включением/выключением. При этом каждый выключатель в щитке отдельно отвечает за свой котел или насос.

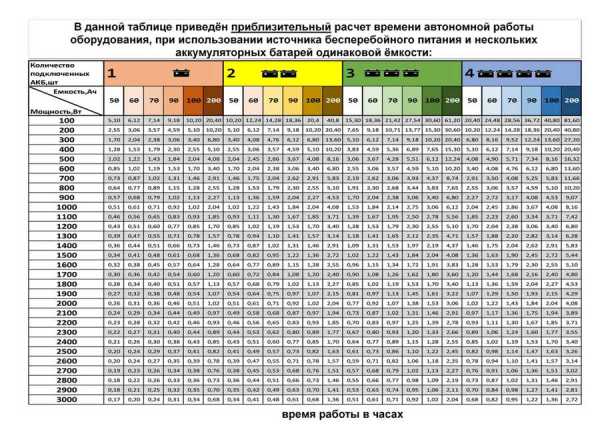

Если число насосов велико, то для достижения большего времени автономии и снижения нагрузки на ИБП можно зарезервировать только часть насосов – самых важных для поддержания тепла в доме.

Внимание: подключение ИБП к системе отопления с помощью распределительного щитка должно выполняться только квалифицированным электриком.

Главное условие, которое нужно соблюсти при подключении через распределительный щиток, – фаза и нейтраль на выходе ИБП должны быть полностью изолированы от общих. Иными словами, нельзя использовать общую нейтральную и фазную шины. Игнорирование данного правила приведет к повреждению ИБП.

Проверка правильности подключения

Для осуществления проверки необходимо:

  1. Выключить в щитке однополюсный включатель, который управляет линией розетки, куда включено бесперебойное устройство. Проверить функционирование ИБП при подключении через розетки и вилки возможно лишь в том случае, если котел не является фазозависимым. Дело в том, что при полном отключении от внешней сети данное устройство не способно генерировать свою фазу и нейтраль (на выходе источника мы обнаружим потенциал в обеих ячейках выходной розетки). При подключении к розетке ИБП будет транслировать нейтраль и генерировать фазу.
  2. Теперь нужно подождать включения горелки котла.
  3. Если горелка не загорается – воткнуть вилку заново, повернув ее на 180 градусов.
  4. Убедиться, что индикатор на ИБП горит зеленым цветом – значит, электричество в сети есть. В противном случае это будет означать работу в аварийном режиме.

Выше было рассмотрено подключение фазозависимого газового котла к ИБП. Это самый сложный вариант. Если используется обычный котел, то подключение происходит намного проще.

klivent.biz

Как правильно выбрать ИБП для газового котла

Головной болью каждого владельца загородного дома является вопрос бесперебойного электроснабжения котла и другого оборудования.

К сожалению, проблема постоянного отключения электричества, причем в любой период времени, для многих является чуть ли не нормой.

В первую очередь это касается частных домов и коттеджей. Если летом это еще можно как-то пережить, то зимой в период отопления, исчезновение напряжения может оказаться критичным для вашей отопительной системы.

ИБП или генератор

Данная проблема решается установкой источника бесперебойного питания. По простому его называют ИБП, бесперебойник или инвертор для котла.

Те, кто хочет сделать выбор в пользу генератора задумайтесь, а что будет при отключении света когда вас нет дома? Как в этом случае перевести котел на резервное питание?

Понадобятся модели с системой автозапуска и другой автоматикой, а они стоят совсем других денег.

Кроме того, часто ведь свет отключают не надолго, а максимум на полчаса. Генератор пока вытащишь, зальешь бензин, подключишь, заведешь, и все это в лютый мороз.

Да и по качеству выходного напряжения (частота, синусоида) генераторы заметно уступают инверторам.

Поэтому выбор здесь для многих очевиден.

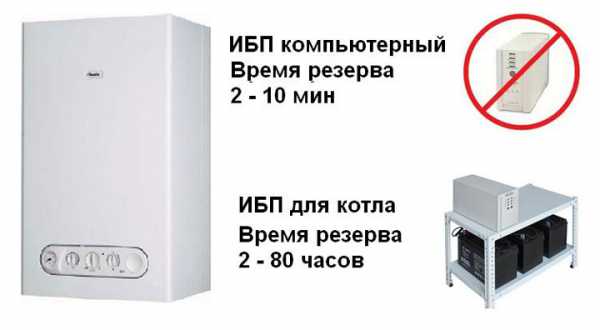

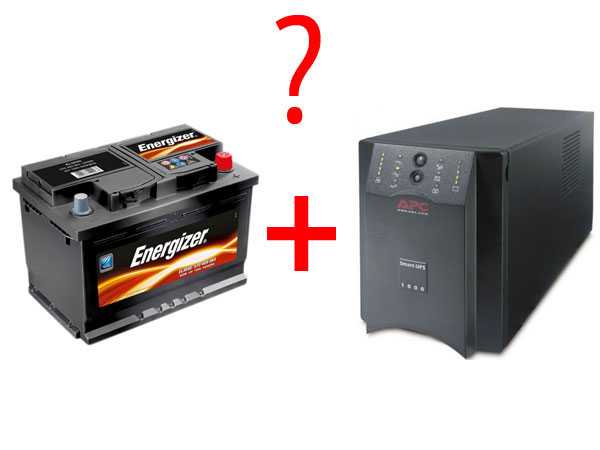

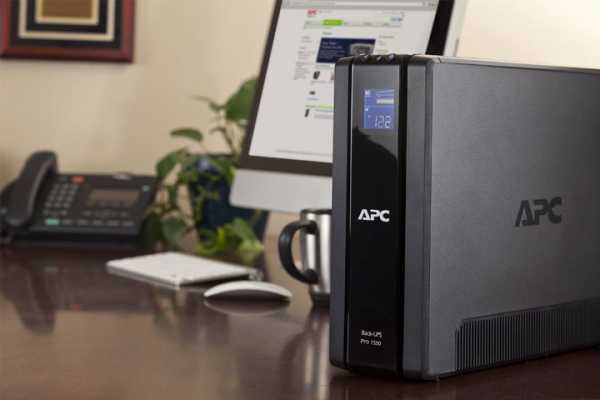

ИБП от компьютера для газового котла

Только не путайте данный бесперебойник с ИБП для компьютера. В компьютерном варианте используются встроенные аккумуляторы.

Они не дают той полной автономной работы, которая требуется. Поэтому, если вы думаете ”куплю летом помощнее UPS для компа, а зимой через него буду подключать котел”, это заблуждение и ошибка.

Даже если кто-то вам посоветует собрать схему компьютерного УПС с подключением от внешних аккумуляторов, не делайте этого. У компьютерных моделей аппроксимированная синусоида, что плохо скажется на работе оборудования. Но об этом подробнее чуть позже.

Для котельного оборудования требуется источник питания именно с внешними аккумуляторами. При этом, с возможностью увеличения мощности.

Они будут давать достаточное время автономной работы.

В чем заключается принцип работы ИБП? Он преобразует постоянное напряжения от аккумуляторов в переменное. В случае отключения эл.энергии, все потребители, без задержек времени, мгновенно переходят на работу от АКБ.

А при подаче напряжения от сети обратно, инвертор самостоятельно возвращается на нормальный режим питания. При этом происходит заряд разряженных батарей.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения.

Существует 2 типа выходного напряжения:

  • квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом. Почему это важно?

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос.

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

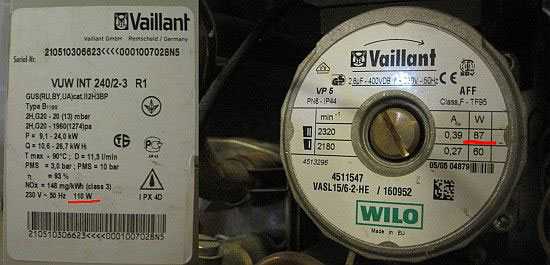

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

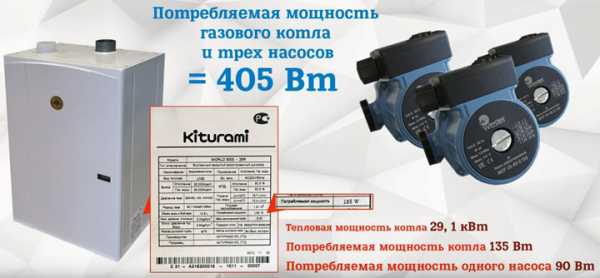

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

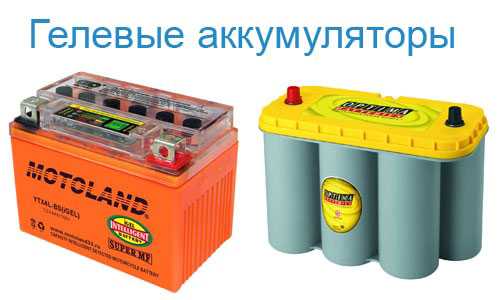

Автомобильные аккумуляторы или AGM, гелевые

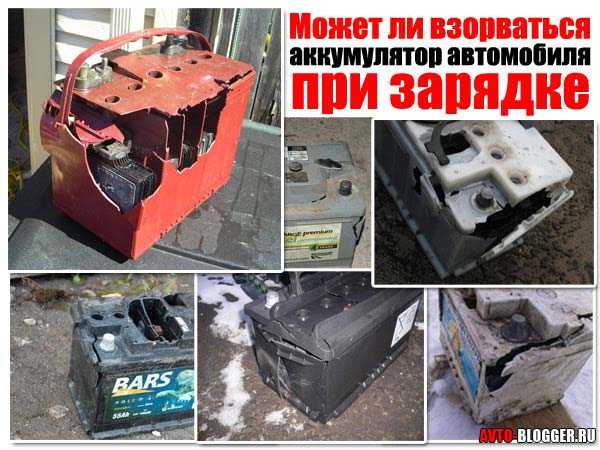

Многие потребители часто используют для бесперебойника автомобильные аккумуляторные батареи, что делать категорически нельзя. Данные аккумуляторы пожаро и взрывоопасны.

Они рассчитаны на пусковые стартерные токи, и соответственно не дают той автономной работы, которая от них требуется. Поэтому здесь нужно применять специализированные аккумуляторы по технологии AGM или GEL-гелевые.


AGM имеют срок службы от 6 до 10 лет, а гелевые от 10 до 15 лет.

Также гелевые не боятся глубокого разряда.

Кроме того, обе модели пожаро и взрывобезопасны для любых помещений и не выделяют никаких газов. Стоят они конечно дороже, но если раньше цены отличались в разы, то сегодня можно найти модели с разницей всего в пару тысяч.

Автомобильные виды не рассчитаны на большое количество циклов заряда-разряда, а специализированные при регулярном разряде в 30% можно безболезненно подзаряжать до 700 раз!

То есть, обычного от машины, вам хватит максимум на полгода или один отопительный сезон, а AGM или гелевые, по идее должны прослужить не менее 10 лет.

Более того, в качественных ИБП изначально встроена защита от глубокого разряда. Соответственно это еще больше увеличит срок службы аккумулятора и обеспечит долговечность работы всей системы.

Только будьте внимательны и заранее, еще в магазине проверяйте дату выпуска АКБ. Она может быть явно не указана цифрами, и продавцы скромно умолчав об этом моменте, продадут вам старую залежавшуюся модель.

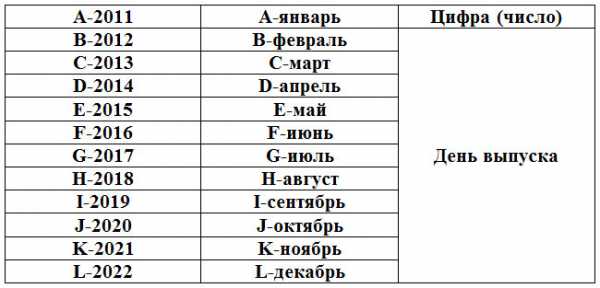

Вот например, таблица расшифровки даты выпуска батарей марки Ventura. Код GF11PJB6VVK3EA и его расшифровка по первым символам. Другие марки могут отличаться. Получается день выпуска: 2017-июнь-11.

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

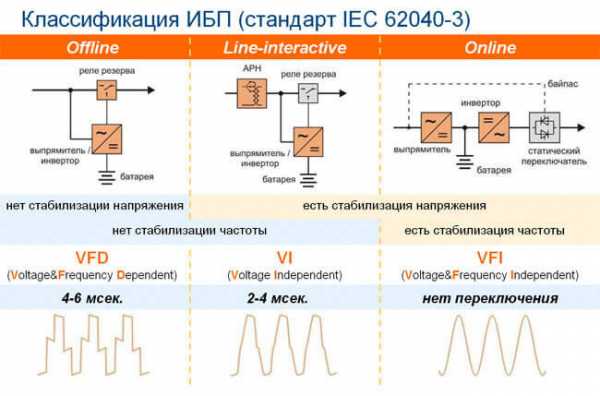

По данному параметру ИБП можно разделить на 3 вида:

  • off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

  • on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

  • линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Дело в том, что для первоначального запуска таким экземплярам требуется минимум 190В, а уже затем, в случае дальнейшей просадки, они могут вытягивать как 180В так и 170В, а может и ниже.

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

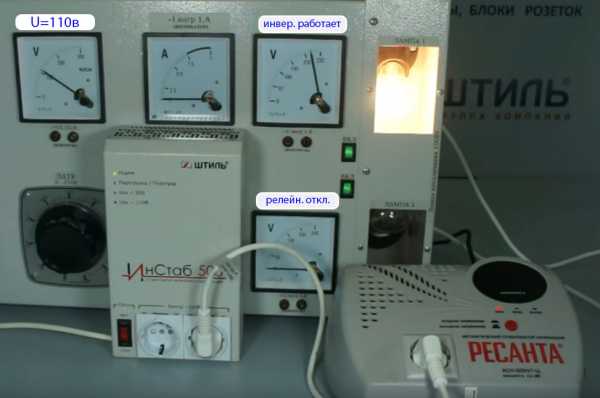

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

Частые ошибки при выборе

Подводя итог всему вышесказанному, можно сделать краткий обзор самых частых ошибок, которых вы должны избежать при покупке и выборе источника бесперебойного питания в магазине.

1Неправильный тип бесперебойника.

Для газовых котлов вам нужны онлайн модели. Никаких оффлайн или линейно-интерактивных, если у вас конечно нет дополнительного стабилизатора перед ними.

2Неправильные аккумуляторы.

Устанавливайте только изготовленные по технологии AGM или гелевые, забудьте про автомобильные.

3Применение вместо нормального ИБП для котла UPS от компьютера.

Здесь ждите проблем с автономностью и чистотой синуса.

4Отсутствие стабилизатора при стабильно низких просадках напряжения в течение продолжительного периода работы.

Как следствие, быстрый разряд батарей, либо вообще отказ в работе из-за программных ошибок электроники котла.

5Неправильный выбор мощности без учета пусковых токов.

Статьи по теме

domikelectrica.ru

как правильно подключить котёл к ИБП

Категория: Поддержка по ИБП (UPS)
Опубликовано 21.07.2016 01:01
Автор: Abramova Olesya


На сегодняшний день в Украине довольно остро стоит проблема резервного питания основных инженерных систем в частном доме или квартире. За последние три года в зимний период довольно часто происходят непредвиденные и плановые отключения электроэнергии, что влечёт за собой множество весьма неприятных последствий.

Отопительная техника, как и системы резервного электропитания, представлены широким ассортиментом, здесь вам бюджетные и стандартные решения, а также решения премиального качества с длительным сроком службы до 20 лет и более. Однако различные принципы работы систем резервного электроснабжения и требования к электропитанию котлов вносят свои коррективы. Иногда бывают случаи, когда котёл отказывается работать от того или иного ИБП (инвертора). Что в этом случае делать? Предлагаем ознакомиться с основным списком обязательных требований к системе резервного питания:

Это важнейший пункт, поэтому в нашем списке он занимает первое место. Однако синусоида также может быть разной, т. к. в зависимости от качества ИБП и его инвертора DC/AC, синусоида имеет искажение (коэффициент нелинейных искажений или КНИ). Чем дешевле ИБП, тем больше искажений наблюдается на выходе. Как правило, низкокачественное оборудование не имеет технической документации или в ней содержится очень мало информации, в т.ч. отсутствует упоминание о КНИ. Нормальное значение не превышает 5%, при значении более 8% могут возникнуть проблемы с работой котельного оборудования.

Некоторые модели котлов прекрасно работают с различными ИБП, однако есть такие котлы, которые для работы требуют обязательное наличие нейтрали, тогда как ИБП может ее генерировать самостоятельно в режиме работы от аккумуляторов, что является проблемой. Если вы еще находитесь на стадии выбора оборудования, стоит обязательно уточнить этот момент. Если оборудование уже куплено и котёл отказывается работать от ИБП и при этом была соблюдена фазировка, потребуется применить разделительный трансформатор и предусмотреть подключение нейтрали. Ниже будет рассмотрена схема данного подключения.

Тип ИБП – OFF-Line или Line-Interactive. Почему не ONLINE? Несмотря на то, что многие «специалисты» рекомендуют источники бесперебойного питания с двойным преобразованием, вам говорят об одном преимуществе, но забывают сказать о их явных недостатках:

  • Стоимость. ИБП двойного преобразования хорошего качества мощностью 500ВА/350-400Вт стоит не менее 350$, это при условии наличия мощного зарядного устройства, но без учёта аккумуляторов! Если же вам предлагают ИБП двойного преобразования за 100$, вы можете быть уверены, что его надежность соответствует уровню его стоимости.

  • Входное напряжение постоянного тока. Как правило, ИБП ONLINE имеют достаточно высокое напряжение постоянного тока на входе инвертора – 36В и более, это значит, что вам потребуется приобрести дополнительно три необслуживаемых аккумулятора AGM типа по 12В. Безусловно, это повысит надежность батарейного кабинета, но и его стоимость.

  • Подмена нейтрали. Как раз в ИБП двойного преобразования могут наблюдаться проблемы с проходным нейтральным проводом, соответственно, не все отопительные котлы будут работать «из коробки».

  • Частый переход на режим работы от аккумулятора. Если не установлен стабилизатор напряжения для дома, а электрическая линия не отличается хорошей стабильностью, то возможны частые переключения на аккумулятор даже при наличии электроэнергии в сети. Данная ситуация ведет к постоянному снижению ресурса аккумулятора и его преждевременному старению.

  • Дополнительный расход электроэнергии. Как правило, КПД у недорогих ИБП двойного преобразования, применяющихся для котлов, не превышает 80-85%, однако это при полной нагрузке, но если учесть, что ИБП ONLINE имеют мощность от 500ВА/400Вт, то обычный двухконтурный газовый котёл создает нагрузку немногим больше 80-ти Ватт. При такой нагрузке КПД составит в лучшем случае 60-70%, соответственно, на 30-40% возрастет энергопотребление, что в течение отопительного сезона выльется в ощутимую сумму.

  • Шумная работа. Как было отмечено выше, ИБП с двойным преобразованием работает постоянно, поэтому будет работать кулер при недостаточном запасе мощности и повышенной температуре окружающей среды. Это может доставлять дискомфорт в небольшой квартире, доме.

  • Частое обслуживание. Как правило, ИБП ONLINE типа чаще требуется обслуживать и производить замену аккумуляторов.

При этом типы OFF-Line или Line-Interactive точно также обеспечивают синусоидальное напряжения на выходе и котёл абсолютно нормально работает как от сети, так и от аккумуляторов. Кроме того, стоимость на качественные решения OFF-Line или Line-Interactive ниже. Данные типы, как правило, комплектуются мощными зарядными устройствами, а для работы ИБП достаточного одного AGM / GEL аккумулятора глубокого разряда 12 Вольт, который работает только в тех случаях, когда напряжение в сети отсутствует.


Источники бесперебойного питания



Puls Power NX Puls Power IR Stark Country INV Invertor
220В, 0,3 – 1кВА 220В, 1 – 6кВА 220В, 0,7 – 1,2кВА
ИБП (инверторы) для бытового применения, в частности для газовых котлов, которые требуют резервного электропитания. Выходное напряжения – синусоида. Мощные зарядные устройства для обслуживания мощных аккумуляторных батарей.

Точность выходного напряжения – 220±3%. Если применяется линейно-интерактивный ИБП, обращайте внимание на выходную точность напряжения при работе от сети. В дешёвых моделях применяются очень грубые стабилизаторы напряжения, которые имеют разброс выходного напряжения до 15-20В, что может стать причиной некорректной работы котла. В таких случаях лучше приобретать OFF-LINE инвертор напряжения, а с течением времени устанавливать стабилизатор напряжения для всего дома или квартиры.

5. Классическая схема подключения котла к ИБП

При помощи отвертки-индикатора фазы нужно найти нейтральный провод в розетке, куда подключить ИБП (инвертор напряжения) соответствующим образом. Украинские производители инверторов и ИБП указывают на вилке обозначение фазы (L) или нейтрали (N).

6. Схема подключения котла к ИБП через изолирующий трансформатор

В том случае, если котел, подключенный к ИБП, не работает и были испробованы варианты изменения фазировки подключения вилки ИБП в сеть, потребуется после ИБП добавить разделительный трансформатор тока 220/220В, чтобы сделать принудительную гальваническую развязку ИБП и котла отопления, на выходе которого определить наличие нейтрального проводника и к нему подключить сетевую нейтраль.

Внимание!
Мощность разделительного трансформатора должна быть на 10-20% больше, чем мощность котла отопления.

7. Вывод

При выборе Online источников бесперебойного питания для котлов следует уделять больше внимания их работе с нейтралью, а также брать в расчет более частое сервисное обслуживание и замену необслуживаемых аккумуляторов, особенно в случае ярко выраженных бюджетный решений.

В случае с выбором линейно-интерактивных ИБП, следует обращать внимание на точность стабилизации напряжения в режиме работы от сети.

Оптимальным решением является применение инверторов напряжения, работающих по Off-Line топологии с общим стабилизатором. В этом случае все потребители получают защиту от скачков напряжения, а отопительная техника обеспечена надежной системой резервного электропитания с аккумулятором длительного срока службы.

По вопросам приобретения и установки ИБП, обращайтесь по нашим телефонам к менеджерам по продажам. Желательно знать электрическую мощность вашей отопительной техники и решить, на какое время вам требуется резервное электропитание. Этих данных будет достаточно для расчета подходящего комплекта. Вам будет предоставлена информация о комплектах разного уровня и стоимости, чтобы получить профессиональное технико-коммерческое предложение, отправьте письмо на наш email: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. .


Инверторы напряжения Victron Energy (Голландия)



MultiPlus Quattro EasyPlus
220/380В, 0,8 – 5кВА 220/380В, 2 – 10кВА 220/380В, 1 – 3кВА
Профессиональные инверторы напряжения универсального применения: для дома, катеров, яхт, промышленных объектов, солнечных электростанций, систем резервного питания и т. д.

best-energy.com.ua

Подключение отопительного котла к ИБП и инвертору напряжения. Статьи компании « Укриннотех

Газовые котлы марки «BUDERUS» не работают с ИБП типа Line-Interactive, которые не имеют проходной нейтрали.

Наилучшее решение для защиты газового двухконтурного котла отопления это применять ИБП вида On-Line. Несомненно отпадает надобность ставить перед ИБП стабилизатор напряжения (при работе от сети в спектре входных напряжений от 140В до 270В на выходе у ИБП постоянно 220В) и с этим типом ИБП действуют все котлы отопления. К примеру, котлы марки «BUDERUS» не работают с ИБП вида Line-Interactive, которые не имеют проходной нейтрали (когда ИБП действует в автономном режиме, то автоматика котла не может различить наличие пламени на горелке).
Не все модели отопительных газовых котлов корректно действуют с источниками бесперебойного питания.  Имеются котлы, которые отлично себя ощущают с любым ИБП (и от сети, и от аккумулятора), хотя также настоятельно просят верного подсоединения фазы и нейтрали. Есть модели котлов, которые для обычного функционирования, кроме верного подсоединения фазы и нейтрали, настоятельно просят обязательную нейтраль (жесткая нейтраль, гарантированная нейтраль). В режиме работы от аккумулятора ИБП полностью (с помощью реле) выключает эту самую «сквозную нейтраль» и на выходе делает свою собственную нейтраль, которая как раз и не всем моделям котлов нравится.

Для решения проблемы необходимо на ввод котла принудительно подать входную нейтраль, однако, напрямую это делать невозможно, ИБП не допускает объединения входной и выходной нейтрали. Необходимо гальванически развязать вывод ИБП и ввод котла. Это можно, и необходимо, сделать через разделительный трансформатор 220 на 220 вольт. Мощность  трансформатора выбирается на процентов 10 более мощности нагрузки. В качестве разделительного трансформатора разрешено использовать обычные универсальные трансформаторы ОСМ1, ОСР (напряжение на первичной и вторичной обмотках ― 220В).

Так как отопительные котлы требуют неразрывного соединения с нулевым проводом, то при проверке работы системы бесперебойного питания надлежит отключать лишь фазовый пакетный отключатель. Испытывать систему надлежит в тот эпизод, когда отопительный котел не действует на нагрев (ожидает повторного пуска после остывания воды в контуре). Лишь в данном случае можно быть уверенным, что подключено все верно (фаза, нуль) и котел запускается от ИБП.

Вышеприведенная методика применялась при включении газового котла «Buderus» к ИБП вида Line-Interactive. С источниками бесперебойного питания типа On-Line данные котлы действовали и при обыкновенном включении (в отсутствии разделительного трансформатора).

Проверка подключения ИБП для фазозависимого газового котла

Предположим, вы решили самостоятельно установить ИБП для вашего газового котла, который является фазозависимым, т.е. в случае неправильной фазы горелка на котле просто не загорится… Как проверить правильное подключение?

1) Выключением ИБП из розетки мы не добьёмся правильной работы котла, т.к. в этом случае мы разорвали нейтраль, которая является сквозной для наших источников и так необходима котлу. Иными словами, в каждой из отверстий розетки мы обнаружим напряжение – индикаторная отвертка покажет наличие фазы. Разница потенциалов между контактами розетки составит 220в, но это разница между -110В в одной отверстии и 110В в другом. Что делать?

2) В щитке мы отключаем однополюсный автомат (двухполюсный рвет нейтраль), который разрывает фазовый проводник, нейтраль у нас сохраняется. В этом случае на выходе из ИБП мы должны получить строго ноль в одном отверстии розетки, а в другом фазу. Но этого может не произойти… ИБП пищит, котел не зажигается. Почему?

3) Потому как мы не правильно подключили наш ИБП к розетке – необходимо произвести перефазировку, т.е. вытащить вилку, повернуть её на 180 градусов и снова воткнуть. Вот теперь мы видим четкое наличие нейтрали и фазы. Теперь остаётся правильно подключить котел в розетку ИБП.



Рекомендации по защите автоматики газовых котлов

Общей проблемой для автоматики газовых котлов и циркуляционных насосов является их критичность к нестабильному электропитанию

Распространенными причинами неполадок газовых котлов и насосов являются:

  • Постоянно заниженное напряжение ― может вызывать в работе котла ошибку отсутствия тяги из-за малых оборотов турбины и приводит к преждевременному износу оборудования, для насоса ― увеличивает износ двигателя.
  • «Скачки напряжения» или существенные перепады напряжения (+/- 20В) ― приводят к выходу из строя микропроцессорное управление газовым котлом, существенно понижают срок эксплуатации насоса.
  • Постоянно завышенное напряжение – приводит к преждевременному износу и/или перегоранию электронных компонентов платы управления газового котла, приводит к постоянному перегреву двигателя насоса.
  • Искаженная синусоида питающего напряжения ( модифицированная синусоида, меандр) – приводит к преждевременному износу циркуляционного насоса
  • Обрыв электропитания и внезапное его восстановление (от 20мс до нескольких секунд) – может привести к выходу из строя циркуляционного насоса газового котла
  • Обрыв электропитания на некоторое время (от нескольких секунд до нескольких часов)– к выходу из строя не приведет, но может спровоцировать переход устройства управления в статус «ошибки». В данном случае, при возобновлении электроснабжения необходимо вручную перезагрузить устройство управления котлом.
  • «Уход» (колебания) частоты питающей сети (+/-0,5 Гц) – микропроцессорная плата управления газового котла выключает котлы при изменении частоты сетевого напряжения, после чего нередки случаи вызова сервисной службы для возобновления работы котла.
  • Электропитание газового котла напрямую от генератора – не каждый газовый котел может работать напрямую с генераторами. Электрогенераторам присущ эффект  «плавающей частоты». Этот эффект проявляется в моменты подключения или отключения нагрузки на генератор. Другими словами ― включился холодильник и нагрузил генератор, в этот момент частота на генераторе уменьшилась, и наоборот ― когда дополнительная нагрузка выключилась ― двигатель генератора на несколько секунд работать стал быстрее и внес увеличение частоты в сеть. Для большинства техники этот эффект не приносит проблем, однако приносит проблемы для процессоров плат управления котлами. Для подключения генератора к котлу часто приходится применять промежуточный или разделительный трансформатор, а лучше всего применить источник бесперебойного питания с двойным преобразованием.

Примечание: По статистике около 85% отказов происходит именно с электрической частью насоса. Основной причиной является меж витковое замыкание обмоток статора вследствие перегрева из-за гидравлической перегрузки, либо при работе на пониженном или скачкообразно изменяющемся напряжении.

Вывод: Проблемы с электропитанием очень часто являются условием снятия с гарантийного обслуживания газовых котлов и приводят к выходу из строя всей системы отопления в самый неподходящий момент. Для обеспечения качественной и долговечной работы газового котла необходимо обеспечить стабильным напряжением 220/230В с правильной синусоидой и точной частотой.

В качестве решений для обеспечения газовых котлов стабильным и бесперебойным электропитанием можно рассмотреть несколько вариантов:



Стабилизатор напряжения для газового котла

Достоинства:

  • обеспечивает стабильным напряжением плату управления (в допустимых пределах отклонения +/-5%)

Недостатки:

  • пропускает неизменной частоту и форму синусоиды в нагрузку
  • не обеспечивает  газовый котел электропитанием при  исчезновении сети

Источник бесперебойного питания

Достоинства:

Недостатки:

  • не высокий перегрузочный коэффициент  (порядка 130%) ―  при использовании индуктивной нагрузки с высокими пусковыми токами, необходимо брать запас по мощности 3-хкратный.
  • время автономной работы не превышает 1 – 1,5 часа (в отдельных случаях время можно увеличить – цена решения будет высокой из-за высокой стоимости аккумуляторных батарей и дополнительного мощного зарядного устройства)

Примерный расчет времени работы ИБП для котлов с АКБ 12 Вольт

Инвертор напряжения

Достоинства:

  • инвертор напряжения ( с правильным синусом), как и ИБП для котла, обеспечивает защиту газового котла и насосной станции практически от всех возможных причин выхода из строя, связанных с некачественным электропитанием
  • инвертор работает от аккумуляторной батареи 12В (при мощности инвертора до 2 кВА) и 24 В (два аккумулятора по 12В в ветке, при мощности инвертора от 3 кВА ).
  • высокий перегрузочный коэффициент – 150% ― позволяет сократить запас по мощности инвертора

Недостатки:

  • исходя из назначения применения – существенных недостатков инверторы напряжения не имеют.

В случае применения инвертора напряжения 12-220 вольт рекомендуется использовать солнечную электростанцию. В этом случае время работы вашей отопительной системы, освещение вашего дома и практически все будет зависеть только от Солнца.



ukrinnoteh.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован.
