Подложка под теплый пол – какую выбрать?

Технология обогрева помещений с помощью систем теплые полы становится сегодня все более популярной. В зависимости от типа нагревательных элементов, теплые полы выпускаются в нескольких модификациях, что позволяет применять любое покрытие для пола. Немаловажным аспектом качественной и эффективной работы таких отопительных систем является правильно выполненная теплоизоляция. Чтобы не расходовать понапрасну драгоценное тепло, используется подложка под теплый пол. Она создается из материалов с теплоотражающим действием.

  1. Какой должна быть подложка под теплый пол?
  2. Подложка под ламинат для теплых полов
  3. Подложка для водяного теплого пола
  4. Особенности укладки подложки под инфракрасный теплый пол

В качестве подложки под теплый пол используются полипропилен или вспененный полиэтилен, которые покрыты лавсановой пленкой с металлизированным слоем. Слой металлизации способствует равномерному распределению тепла, а вспененный полиэтилен препятствует «уходу» тепла в стяжку.

Кроме того, подложка из пеноматериала для теплого пола обладает низкой теплопроводностью и это предотвращает передачу тепла в стяжку и перекрытие. Допустимая температура для такой пористой подложки достаточно высока (до 90°С), что позволяет укладывать трубы теплообменника или греющий кабель прямо на лавсановую пленку со слоем металлизации. Помимо высоких теплоизоляционных и гидроизоляционных качеств, подложка обладает высокой отражающей и звукоизолирующей способностью. Нужно отметить, что разметка на подложке в виде сетки позволяет уложить нагревающий кабель согласно расчетному шагу.

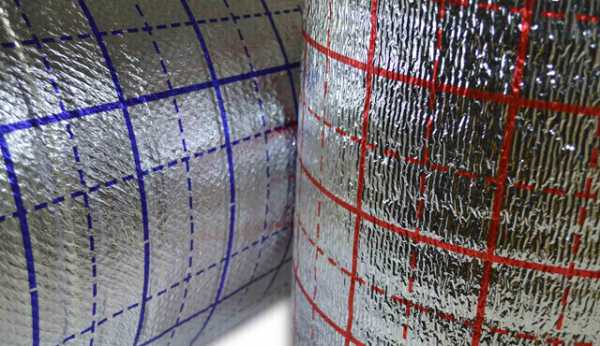

Разметка на подложке в виде сетки позволяет уложить нагревающий кабель согласно расчетному шагу.

Важно знать! Использование подложки при устройстве любых обогревательных систем теплых полов позволяет сохранить от 85 до 90% теплового излучения, значительно сокращая энергетические расходы.

Ламинат – очень популярное сегодня напольное покрытие. Он недорогой и удобен при укладке. Планируя установку теплого пола, нужно предусмотреть применение подложки, которая отгородит ламинат от теплого пола и основания. Если не сделать этого, со временем на участках пола, где есть промежутки между ним и основой, обязательно появится люфт. При ходьбе по таким местам ламинатное покрытие будет стучать и издавать звуки.

Чтобы избежать этих неприятностей, под ламинат укладывают специальную подложку толщиной 2-5 мм. Сегодня под ламинат выпускается специализированная подложка, с повышенной теплопроводностью. Она решит сразу несколько проблем: станет дополнительным утеплителем, послужит амортизатором между покрытием и основой, выровняет остаточные перепады основания, предотвратит повреждение ламинатных досок и возникновение скрипа.

Подложка под ламинат предотвратит повреждение ламинатных досок и возникновение скрипа.

Ее устанавливают между системой «теплый пол» и напольным покрытием – ламинатом. Большинство производителей ламината рекомендуют в качестве наиболее подходящего материала для подложки под  ламинат рулонный полиэтилен. Подложка под ламинат под теплый пол из полиэтилена отлично совмещается с такими щелочными стройматериалами как бетон и цемент, она устойчива к воздействию химических веществ, микроорганизмов (бактерий, плесени). Инструкция по укладке теплого пола под ламинат.

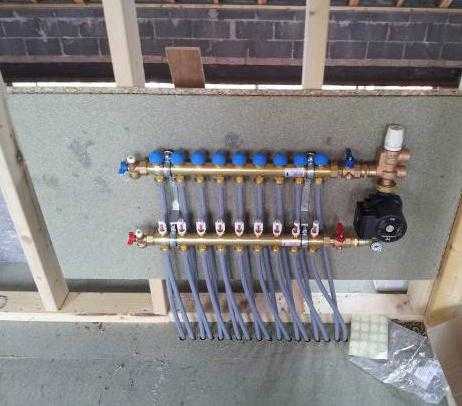

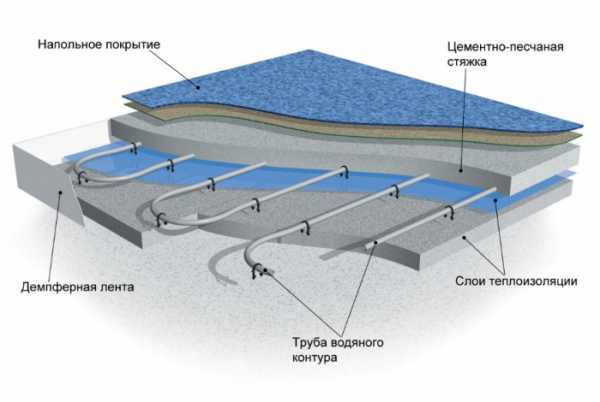

Теплые водяные полы очень популярны среди потребителей благодаря таким преимуществам, как экономичность и удобство монтажа в любом помещении.  При обустройстве водяного теплого пола важным моментом является применение специальной подложки. Из каких материалов ее изготавливают?

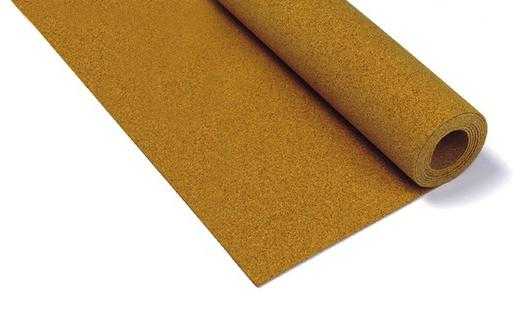

Рулонная пробка в качестве подложки под теплый пол

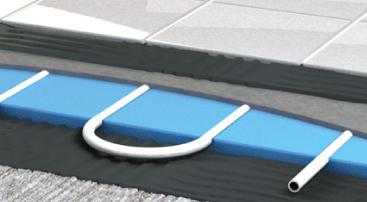

На водяной теплый пол подложка может быть из экструдированного пенополистирола, из рулонной пробки, изоплата, но самый распространенный материал – вспененный полистирол.

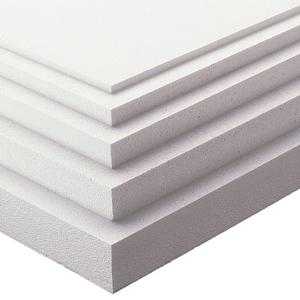

Подложка под теплый пол — экструдированный пенополистирол

Подложка направит поток теплого воздуха вверх, обеспечивая эффективную работу конструкции в целом. Благодаря высокотехнологичному производству, пенополистирольная подложка под водяной теплый пол приобрела ряд положительных качеств, таких как:

  • теплоизоляция;
  • звукоизоляция;
  • низкий уровень влагопоглощения;
  • экономичность;
  • легкость;
  • пожаробезопасность;
  • простота укладки;
  • экологичность;
  • устойчивость к перепадам температуры;
  • долговечность (срок службы — 100 лет).

        Важно! Наличие  на подложке самоцентрирующихся замков дает возможность легко произвести монтаж пенопластовых плит, а их форма — удобно расположить трубы в специальных каналах, без использования дополнительных крепежей.

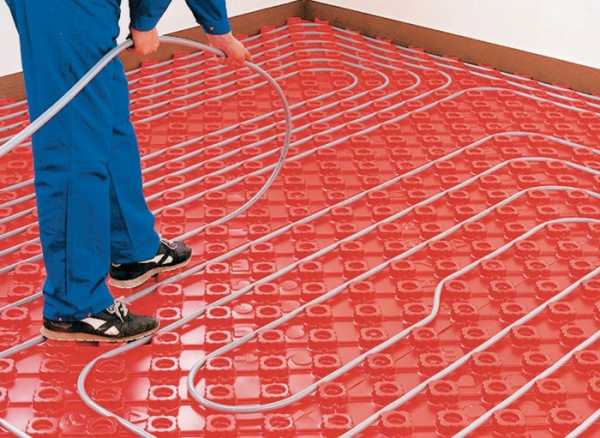

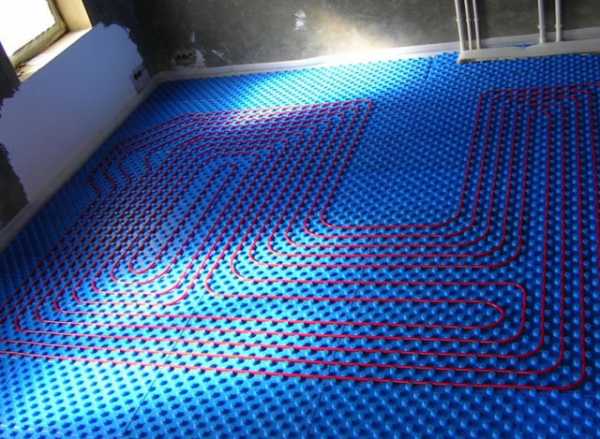

Бобышки на поверхности пенопластовых плит позволяют уложить трубы без дополнительных крепежей.

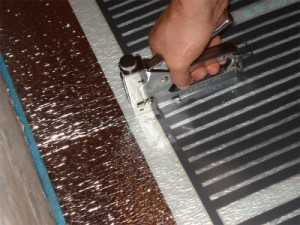

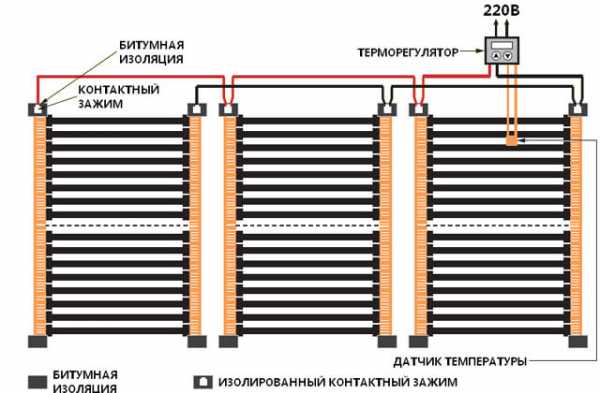

Чтобы пленочный теплый пол функционировал в строгом соответствии с инструкцией, необходимо, чтобы все его элементы были правильно смонтированы.

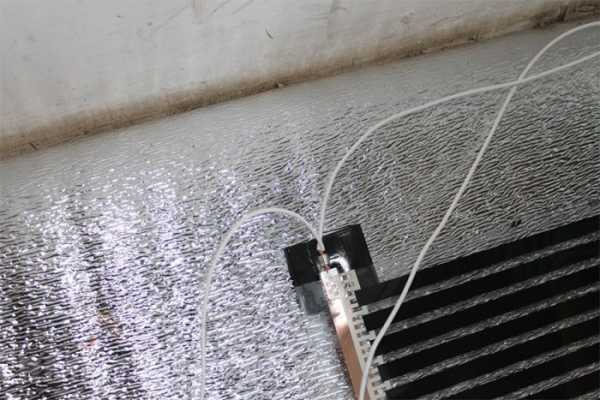

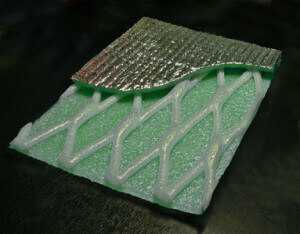

Теплоотражающую подложку под пленочный пол укладывают отражающей стороной вверх

Это касается в первую очередь подложки под теплый пол:

  1. Подложка под инфракрасный теплый пол может быть выполнена из листов ДВП, из магнезитовой плиты. В этом случае ее стелят непосредственно на стяжку, которая была предварительно накрыта алюминиевой фольгой.
  2. Если подложка под пленочный теплый пол изготовлена в форме полимерной металлизированной пленки, ее укладывают под пленку с инфракрасными резисторами отражающей стороной вверх. Данный материал экологичный, тонкий, гибкий и эластичный.
  3. Изоляцию необходимо уложить сплошным массивом по всей площади. Соединение отдельных полотен выполняется монтажом встык, швы проклеиваются в обязательном порядке скотчем или липкой лентой. Это создаст дополнительную паро- и гидроизоляцию. При необходимости материал можно склеивать.

    Швы между полотнами подложки обязательно проклеиваются скотчем

В заключении хочется подчеркнуть еще раз важность использования подложки при создании современной отопительной системы в своем доме. Именно она даст возможность воспользоваться всеми преимуществами, которыми наделены системы теплых полов. Грамотно утепленный дом сохранит тепло в себе, а не будет отдавать его в окружающую среду.

mrpol.su

как выбрать? Подложка под теплый пол фольгированная

Сегодня уже мало кто удивляется теплому полу в квартире. Приятно после прогулки по холодной улице прийти в гости и сразу согреться. Но когда хозяева квартир сами начинают задумываться об установке теплого пола, то сразу возникает масса вопросов, часть из которых касается подложки в такую систему.

Сам теплый пол представляет собой отопительную систему, которая нагревает воздух внизу помещения. Для ее нормального функционирования нужно правильно выполнить монтаж и подобрать подходящую подложку.

Виды теплых полов

1. Водяные. Их конструкция представляет собой трубы с горячей водой, проложенные в стяжке пола. Подогрев осуществляется за счет запитывания из системы отопления дома.

Достоинством такого пола можно считать то, что он не тратит электроэнергию, а недостатком - понижение давления в трубах всего подъезда. Некоторые работники коммунальных служб запрещают устанавливать такие полы. Этот вариант больше подходит для частных домов, где вода нагревается в индивидуальной котельной.

2. Электрические. Данный вид подразделяется еще на три группы:

- пленочные;

- кабельные;

- электрические полы на матах.

Пленочные покрытия считаются сегодня самыми совершенными. Они могут монтироваться почти на любых поверхностях, также служить основанием для плитки, ламината и линолеума. Другое название пленочных полов - инфракрасные. Подогрев помещения с таким основанием осуществляется за счет отражения излучения от всех предметов. Пленочную конструкцию можно монтировать только в открытых местах комнаты.

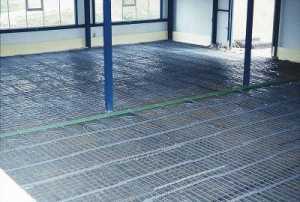

Кабельный пол осуществляет подогрев помещения за счет преобразования электрической энергии в тепловую. Конструкция такого основания укладывается прямо в стяжку. Кабельный пол потребляет больше электроэнергии, чем пленочный.

Теплый пол на матах может монтироваться уже на готовую стяжку, в этом его основное отличие от предыдущего вида. Чаще всего такая конструкция монтируется под плитку. Это объясняется тем, что маты достаточно высокие, и ламинат или линолеум на них будут изгибаться. Перед кладкой плитки на расстеленные маты распределяется специальный клей и монтируется финишное покрытие.

Функции подложки под теплый пол

1. Теплоизоляционная. Подложка под теплый пол перенаправляет излучение от труб, благодаря этому достигается максимальная эффективность в обогреве помещения.

2. Звукоизоляционная. Монтаж подложки помогает гасить посторонние шумы.

3. Облегчение монтажа финишного покрытия и придание дополнительной жесткости полу.

4. Гидро- и пароизоляционная в водяных полах.

5. Выравнивающая. Подложка под теплый пол способна скрывать небольшие изъяны поверхности.

Виды подложек под теплый пол

Для монтажа теплых полов разработано несколько видов подложек. В зависимости от способа подогрева лучше использовать разные материалы. Например, для полов с преобразованием электрической энергии в тепловую нужно применять только огнестойкие подложки, а для водяных - влагоустойчивые. Перед тем как выяснить, какая подложка под теплый пол лучше, нужно познакомиться со всеми ее разновидностями.

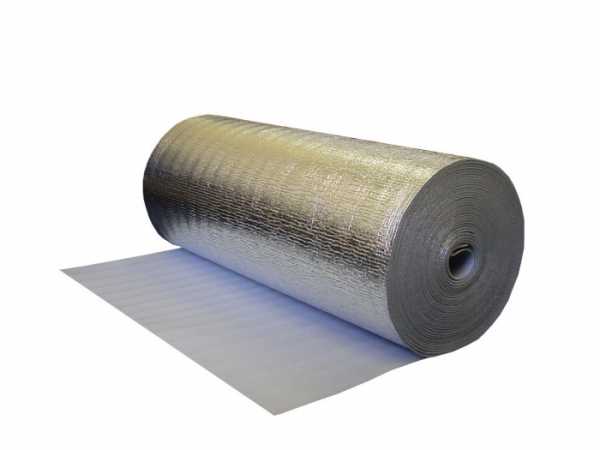

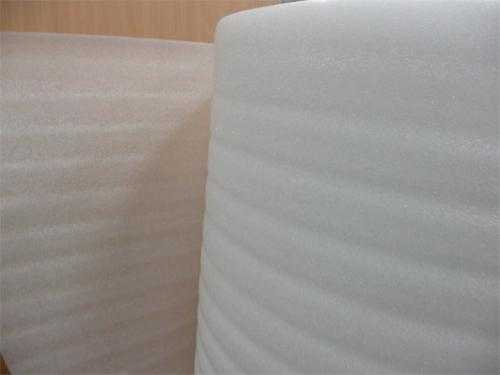

Подложка из вспененного пенополиэтилена

Подложка под теплый пол, полученная путем вспенивания полиэтилена углеводородами, прекрасно подходит для него. Многие хозяева выбирают ее из-за невысокой цены.

Основными положительными свойствами подложки из вспененного пенополиэтилена являются отличные антистатические показатели и устойчивость к влаге. Она также обладает хорошими звукоизоляционными свойствами.

Срок службы вспененного пенополиэтилена достаточно долгий, поэтому можно быть уверенным, что ремонт такому полу потребуется еще нескоро. Благодаря такой подложке обеспечивается оперативная и качественная передача тепла в помещение. В магазинах может встречаться необычная вспененная подложка под теплый пол, фольгированная поверхность которой помогает отражать еще больше тепла.

Область применения вспененного пенополиэтилена достаточно широкая, он может использоваться даже как подложка под теплые водяные полы. Недостатком этого материала является неспособность долгое время переносить воздействие высоких температур. Поэтому, например, водяной пол можно будет использовать только ограниченное количество времени. Этот недостаток заставляет покупателей обращать внимание на другие виды подложек.

Особенности монтажа подложки из вспененного пенополиэтилена

Материал выпускается в виде рулонов. Его можно легко разрезать на несколько частей нужной длины и ширины. Отдельные элементы соединяются между собой строительным скотчем, при этом они должны располагаться только встык.

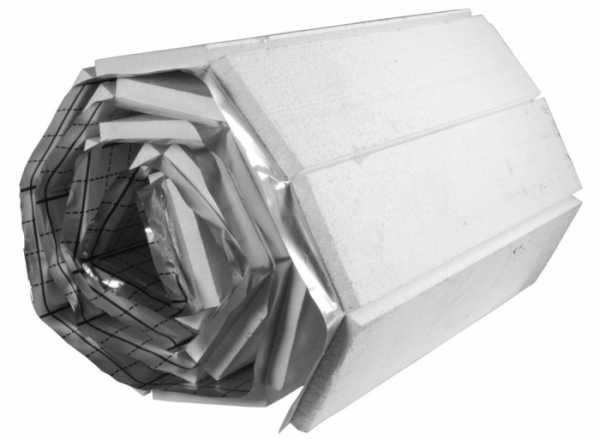

Подложка из экструдированного пенополистирола

Такая подложка отличается высокой прочностью на сжатие. Теплопотери при ее использовании будут совсем небольшими, так как в структуре материала есть поры. Показатель поглощения влаги у нее оптимальный, это исключает риск появления конденсата.

Особенности монтажа экструдированного пенополистирола

Материал выпускается в виде стандартных листов и рулонов разной толщины. Особые качества экструдированного пенополистирола позволяют укладывать его на любое базовое покрытие без использования специальных крепежей и клеящих составов. Дополнительная гидроизоляция пола может быть выполнена при проклейке стыков специальным металлизированным скотчем. Рельефная подложка укладывается выступами вниз.

Точность в размерах листов позволяет рассчитать необходимое количество материала, что позволяет сократить расходы. Для достижения наилучшего результата необходимо доверить монтаж покрытия профессионалам или самостоятельно изучить все детали проведения работ.

Подложка из пробковых материалов

Такой материал выбирают для себя любители всего натурального. Пробковая подложка под теплый пол получается в результате прессования склеенных суберином древесных частиц. В результате на выходе материал способен переносить температурных скачки и выделения различных паров.

Пробка чаще всего используется как подложка под теплые водяные полы. Высокая цена оправдывает отличные эксплуатационные характеристики пробки.

Особенности монтажа пробковой подложки

Материал выпускается в виде рулонов. Толщина подложки может быть различной. Во время монтажа нужно пользоваться только качественными инструментами, которые не будут провоцировать крошение и деформацию листов.

Оптимальная подложка для водяного пола

Наиболее подходящая подложка под теплый водяной пол должна быть отличным гидроизолирующим материалом. В этом случае она защитит пол в случае аварии. Эффективно распределять тепло поможет отражающая поверхность.

Таким образом, подложка под теплый пол фольгированная оказывается наилучшим вариантом для водяного типа обогрева.

Оптимальная подложка для электрических полов

Подложка под пленочный теплый пол монтируется под ленту покрытия. Главными свойствами, которыми она должна обладать, считаются термоизолирующие и теплоотражающие характеристики. Этим требованиям соответствует пробка.

Лучшим вариантом подложки под кабельный теплый пол можно назвать комбинацию нескольких материалов, в которой должна обязательно присутствовать металлизированная прослойка. Стоит учитывать, что когда выполнена правильная подложка под теплый пол, ламинат укладывается проще и дольше не подвергается деформациям.

Таким образом, универсальной подложкой для теплого пола можно считать фольгированный комбинированный материал.

fb.ru

какая лучше под водяной и электрический пол, подкладка под трубы, какую выбрать отражающую подстилку, фото и видео

Содержание:

Теплые полы являются самым распространенным способ для улучшения температурного режима в помещении, а их эффективность обуславливается качеством монтажа и выборов сопутствующих материалов. В статье речь пойдет о том, какой должна быть подложка для теплого пола и как правильно осуществить ее укладку.


Разновидности системы теплого пола

Существует две основных разновидности системы теплого пола: водяной и электрический.

Водяной – состоит из отопительного контура, по которому перемещается теплоноситель в виде обычной воды или антифриза (в отдельных случаях, когда система используется не круглогодично, а исключительно в зимний период). Используют его чаще всего в частных строениях, поскольку в многоквартирных домах подобная система может быть установлена исключительно с разрешения контролирующих органов.


Основные причины таких сложностей:

  • невозможность четкого контроля за расходом потребляемой отдельными плательщиками энергии, а как мы понимаем, никто не позволит использовать ресурсы бесплатно;
  • повышенный расход энергии с риском перенагрузки нагревательного оборудования (котла).

Электрические системы подогрева создают тепловую энергию посредством подачи электрического тока на нагревательные элементы.

Нагревание происходит за счет повышенного сопротивления таких элементов, а мощность рассчитывается по формуле Q=IR, где:

  • Q – количество выделяемой энергии;
  • I – сила тока, подаваемого на нагревательный элемент;
  • R – сопротивление нагревательного элемента.

Подобные полы различаются используемыми нагревательными элементами: инфракрасная пленка или обычный кабель с улучшенной изоляцией. Монтаж их прост, но укладка каждого слоя должна быть продуманной. Важно произвести предварительные расчеты мощности такой системы, чтобы не получить настоящего «зверя», которого не выдержит ни одна электрическая сеть.


Качественный обогрев помещения может быть произведен, если на каждый квадратный метр будет приходиться примерно 250 кВт мощности, что в совокупности дает очень большое значение, практически неподъемное для многих владельцев.

Таким образом, системы, укладываемые во многих домах, значительно слабее, чем требуется. Разность мощностей (требуемой и фактической) поможет компенсировать подкладка под теплый пол, имеющая такие параметры, что эффективность всей системы подогрева повышается. Рассмотрим основные параметры таких подложек, чтобы понять, какая подложка лучше под теплый пол и как произвести ее укладку.

Критерии выбора подложек под теплый пол

Сразу стоит сделать предупреждение, что основные параметры для выбора подложки мы рассмотрим далее, а вот на рекламу, пусть и качественную, подобных материалов реагировать не стоит, поскольку очень часто она создается, чтобы увеличить объем продаж не самого качественного товара. Красивое фото еще не говорит об эффективности подложки.


Набор критериев при выборе подложки выглядит следующим образом:

  1. Теплопроводность материала. Эффективность подложки повышается пропорционально тому, как снижается ее теплопроводность. Влияют на данное значение два параметра: материал, из которого изготовлена подстилка под теплый пол и его толщина.
    Производители в последнее время покрывают одну из поверхностей подложки фольгированным слоем, что позволяет отражать излучаемой энергии (используется в сочетании с инфракрасными теплыми полами) и сохранять до 20-30% тепла.
    Нормы проведения строительных работ не запрещают к использованию какой-либо из современных материалов, представленных в качестве подложки под систему теплого пола. Потому за владельцем остается лишь выбор среди материалов, различающихся по физическим характеристикам: прочность, устойчивость к различным видам воздействия и т.д. Естественно, правильность укладки подложки и распределение нагрузки также играет важную роль в формировании эффективности будущей системы теплого пола.
  2. Технологичность. Стоимость монтажа формируется не только из-за характеристик материала подложки, но и из-за сложности его укладки. Существуют различные вариации по данному показателю. Проще всего работать со вспененным пенополистиролом, слой которого практически никогда не бывает более 5 миллиметров и раскраивается обычными ножницами. Высокая эластичность материала позволяет его просто укладывать без подгонки в случае небольших несоответствий между размерами отрезанного куска и площади обрабатываемой поверхности. Куда более сложными вариантами являются фанерные листы, плиты ОСП или ДСП и т.д.
  3. Дополнительные свойства. Многие подложки производитель еще на стадии производства размечает под укладку системы теплого пола и добавляет в их конструкцию специальные выступы, ориентируясь по которым можно фиксировать отопительный контур. Подобная подложка под теплый водяной пол значительно упрощает процесс монтажа, а также повышает эффективность и долгосрочность эксплуатации системы. Разметка не дает ошибиться при укладке в вопросе соблюдения равных интервалов между нагревательными элементами или трубками, что обеспечивает равномерное прогревание поверхности.
  4. Стоимость. Данный фактор, естественно, очень важен, но сам владелец может снизить расходы на подложку только при наличии определенных технических навыков и понимания всех особенностей, рассматриваемых разновидностей материала.
  5. Экологическая безопасность. Важно знать, что большинство пластиковых материалов и смол образуют различные химические выделения при эксплуатации. Потому следует заранее определить интенсивность таких выделений, чтобы понять, оптимальным ли будет использование подложки в условиях конкретного помещения. Высокая температура теплого пола требует установления повышенных требований к подложке.


Также существует ряд параметров, которыми любят оперировать продавцы, но по факту их учитывать не стоит:

  • Качественная шумоизоляция. Любая подложка, выступающая в роли теплоизолятора, хорошо защищает перекрытия от проникновения звуковых волн. Причина в том, что блокируют воздушные потоки, которые в свою очередь являются распространителями звука.
  • Хорошая гидроизоляция. Данный параметр бесполезен, поскольку в случае электрических полов вода не образуется, а, если жидкость была разлита случайно, то лучше ей пройти через перекрытие быстрее, т.к. в ином случае возникает риск короткого замыкания. Жидкий теплоноситель, скапливающийся в перекрытии на слое подложки, создаст больше проблем для владельца квартиры. Лучше подобную протечку обнаружить раньше, чтобы затраты на ремонтные работы были минимальными.
  • Высокая устойчивость к воздействию ультрафиолетовых лучей. Сразу напрашивается вопрос: где под напольным покрытием находится источник ультрафиолетовых лучей, от которых активно будет защищаться отражающая подложка под теплый пол и, как вообще пришла в голову продавца мысль о рекламировании своего товара именно таким образом.
  • Цена. Очень часто высокая стоимость материала не характеризует его качество с лучшей стороны, а лишь объясняется тем, что производитель – это мировой бренд. Многие владельцы, раздумывая о том, какую подложку выбрать под теплый пол, даже не догадываются о существовании дешевых качественных материалов и тратят деньги за наименование и логотип. Но и бросаться за низкой стоимостью также не стоит, поскольку очень часто на рынок выпускают материалы с ужасным качеством и устанавливают для них минимальную цену, чтобы быстрее продать.


Итак, когда основные критерии для выбора подложки были определены, рассмотрим некоторые особенности ее использования для двух разновидностей системы подогрева полов.

Подложка под электрический теплый пол

Электрическая система подогрева подразумевает использование различных подложек из прессованной пробки, фольгированных материалов, обладающих отражающими свойствами, и в большинстве своем вспененных полимеров (ТМpro, Термодом). Последние выгоднее всего, поскольку способны выдерживать высокую нагрузку.

Большую толщину имеют виды из экструдированного пенополистирола. Использовать такие можно под любую разновидность электрического пола. Не рекомендует применять подложки с алюминиевым покрытием, поскольку данный слой проводит электричество, а это может быть критично при утечке на одном из участков энергокабеля.


Когда выбирается подложка под теплый электрический пол, рекомендуется основываться на следующих факторах:

  1. Материал, которым представлено облицовочное покрытие полов. Прочность подложки должна увеличиваться пропорционально росту массы укладываемых поверх нее слоев (кроме самой системы подогрева). Например, пода ламинированный паркет может быть уложен любой вспененный полимер, а под кафель или каменное покрытие следует использовать экструдированные разновидности материалов с повышенной прочностью.
  2. Условия проведения работ: новый строящийся дом или ремонт старого помещения. Исходя из того, какова технология укладки электрической системы подогрева и особенности перекрытий, общая толщина «пирога» пола может варьироваться от 3-4 до 10-15 сантиметров. Важность данного параметра заключается в том, что из-за повышенной высоты придется урезать дверные проемы и, естественно, уменьшать саму дверь. Лучше всего, когда смонтированный пол никак не мешает открыванию и закрыванию двери, но иногда так не выходит и приходится вносить коррективы.

Помните, что всегда следует соблюдать инструкции данные производителем или специалистами относительно процедуры укладки приобретенных материалов.

Подложки под водяной теплый пол

Напольный отопительный водяной контур представлен более сложной конструкцией, потому при его использовании к структуре перекрытий должны быть выдвинуты более серьезные требования.


Таким образом, подложка под трубы теплого пола должна обладать следующими свойствами:

  • Высокая механическая прочность. Чтобы соблюдался данный параметр, лучше всего использовать подложки из экструдированного пенополистирола, листы фанеры, древесные прессованные плиты и т.д. Помимо высокой прочности у данных материалов также отсутствует остаточная деформация.
  • Устойчивость к высокому значению влажности. Подобные материалы могут быть уложены неоднократно в том случае, если их приходилось демонтировать для ремонтных работ на отопительном контуре.
  • Максимально устойчивое фиксирование отопительного контура. Как уже говорилось ранее, на многих готовых подложках создаются специальные крепления – бобышки. Это упрощает процесс укладки труб для системы подогрева полов. Поскольку все замеры производит сам производитель, то владельцу будет очень сложно ошибиться при укладке. Их преимущество в том, что трубы при монтаже размещаются на одинаковом расстоянии, позволяя поверхности прогреваться равномерно. Также соблюдение расстояние повышает срок эксплуатации оборудования и минимизирует необходимость проведения ремонтных работ с демонтажем системы и подложки.

Другие нюансы выбора подложки

Подбирая толщину подложки, необходимо ориентироваться не только на те слои, что расположены выше ее, но и рассматривать теплоизоляционный материалы находящийся ниже. К примеру, использование минеральной ваты позволяет отказаться от толстого слоя подкладки под теплый пол. Если же подкладка позиционируется, как основной теплоизолятор, то наоборот значение ее теплопроводности должно быть снижено до минимума.


Не стоит забывать о том, что подкладка под теплый водяной пол с алюминиевой отражающей пленкой повысит эффективность системы в разы. Не нужно выбирать красивые материалы, поскольку на фото и при визуальном осмотре никто подложку не увидит, а вот ее эффективность почувствует сразу после введения подогрева полов в эксплуатацию. Читайте также: "Какая подложка для теплого пола лучше подойдёт".


Итог

Только правильно подобранные элементы для оборудования полов с подогревом позволят системе функционировать с максимальной производительностью. Но, всегда стоит помнить об объеме затрачиваемых средств и повышать эффективность за счет разумного распределения мощностей. Качественная подложка с оптимальными параметрами при этом является важнейшим структурным элементом. Используя данную статью, любой без труда сможет подобрать материал, который сделает дом теплым, комфортным и уютным на долгие годы.

polspec.com

какая лучше под водяной и электрический пол, подкладка под трубы, какую выбрать, отражающая подстилка, фото и видео

Содержание:

Теплые полы являются важным элементом в системе обогрева помещения в зимний период времени. От того, какая подложка будет уложена под систему теплого пола, зависит его эффективность и долговечность. В этой статье будут описаны разновидности теплых полов, а также характеристики подложки, на которые следует обращать внимание при ее покупке.


По типу обогрева теплые полы бывают двух видов – водяные и электрические.

Водяные

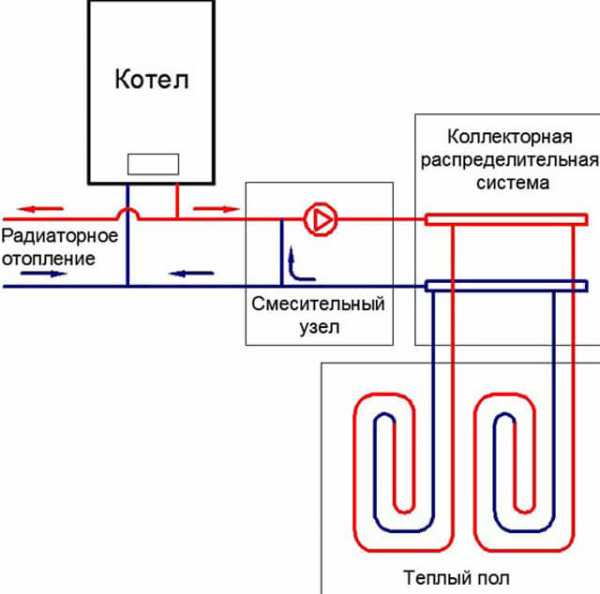

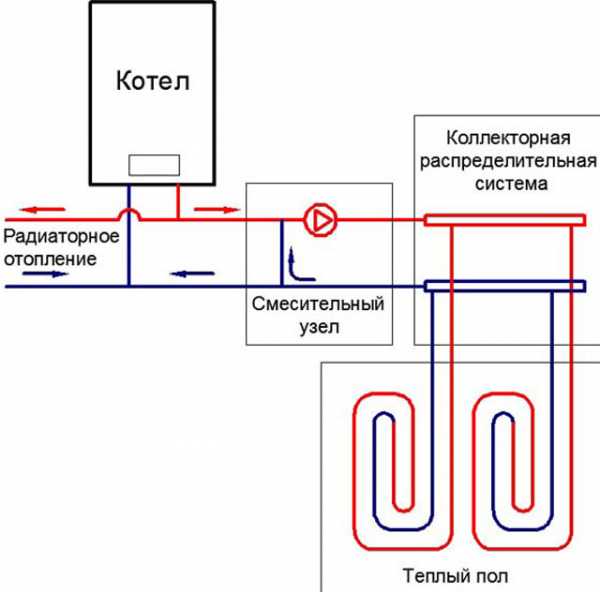

Система обогрева представляет собой трубопровод с горячей водой. Больше всего популярен такой тип обогрева в частных домах, потому что в квартирах управляющие компании не хотят давать разрешения на подключение к центральным домовым сетям.


На это есть, как минимум, две причины. Первая – практически нереально проконтролировать расход тепловой энергии по конкретному человеку. Второе – это увеличение нагрузки на котлы обогрева, из-за чего они попросту не справятся со своей задачей.

Установка индивидуального котла в квартире возможна, но это очень дорого, и порою очень сложно получить на это разрешение.

Электрические

Нагревание происходит за счет энергии, выделяемой проводниками под действием электрического тока.

По своей конструкции теплые полы такого типа бывают пленочными, то есть инфракрасными, и кабельными, имеющими нагревательный элемент в виде простых гибких кабелей с токопроводящими элементами внутри. Во время монтажа электрических полов могут возникать осложнения, поэтому следует заранее учитывать все параметры имеющейся проводки, а также правильно рассчитать защитную арматуру.


Чтобы обогрев был эффективен, расчетная мощность на 1 м2 должна быть как минимум 0,25 кВт. Очень важно при монтаже теплого пола, чтобы правильно была выбрана подложка для теплого пола. Существует большое множество подложек, и каждая из них рассчитана на выполнение конкретных функций.

Как правильно выбрать подложку

Перед тем как приступить к монтажу системы отопления, следует определиться с тем, какая подложка под теплый пол лучше будет выполнять те или иные функции. Не стоит забывать, что каждый производитель старается реализовать как можно больше своей продукции, и, зачастую, разрекламированный товар не отвечает тем качествам, которые были заявлены.

Есть ряд факторов, определяющих качественную подложку, из этого и следует исходить при ее выборе:

Теплопроводность материала. Лучшей считается та подложка, у которой эти показатели меньше, и определяются они толщиной изделия и материалом исполнения. На данный момент существуют подложки с улучшенными показателями сохранения энергии, они имеют покрытие из фольги.


Сбережение энергии происходит за счет отражения инфракрасного излучения – как правило, этот показатель составляет 20-30 %. Все применяемые в изготовлении подложек материалы отвечают требуемым строительным стандартам для жилых помещений.

Прочностные характеристики – устойчивость к постоянным и динамическим нагрузкам. Встречаются материалы, которые вследствие продолжительных постоянных нагрузок сжимаются. Из-за этого повышаются показатели теплопроводности. Следует избегать такого эффекта путем подбора корректной нагрузки, чтобы механическое воздействие по всей поверхности было максимально равномерным.

Технологичность. Укладка материала будет тем дешевле, чем легче с ним работать. Эта характеристика у многих материалов довольно сильно разнится. Лучше всего отдать предпочтение пенополистиролу. Он очень технологичен, подкладка под теплый пол из него, зачастую, тонкая, не более 5 мм, при этом его легко резать простыми ножницами.

Подстилка под теплый пол из пенополистирола – гибкая, ее края легко состыковывать со стенами. Этот материал легко отмерять, отрезать части, проводить подгонку, у стен его можно попросту подогнуть. В данном случае это намного проще, чем проводить монтаж ДСП или ОСП.

Дополнительные качества. Чтобы упростить монтажные работы еще больше, некоторые изготовители на лицевой стороне рисуют сетку или оставляют особые бобышки, которые выступают.


Такая доработка значительно упрощает монтаж труб, давая возможность их закреплять в процессе монтажа подкладки. Как результат – ускорение ремонтных работ, улучшение эффективности и продление срока службы отопительной системы. Теплоноситель может быть установлен на равнозначном удалении, так что перегрев на отдельных зонах исключен, то есть происходит равномерных прогрев всего пола.

Цена. Данный параметр является довольно значимым. При обладании особыми техническими знаниями можно произвести монтаж отопления так, чтобы получить высокие показатели теплосбережения, а также в значительной степени сохранить финансы, необходимые на закупку материалов.

Экологичность материала. Хотя любой из материалов имеет свойство выделять токсические испарения, все же их количество и интенсивность не всегда одинаковы. В связи с тем, что подложка под трубы теплого пола будет использоваться в условиях повышенных температур, стоит уделять особое внимание показателям экологической безопасности и вреда здоровью человека.

Рассматривая рекламные проспекты различных производителей о тех или иных подкладочных материалах, не все нужно принимать на веру, а на некоторые характеристики можно и вовсе не обращать внимания.

Шумопоглощающий эффект. Любой человек, который хоть что-то помнит с уроков физики, знает, что звук передается посредством воздуха. Поскольку абсолютно любой изоляционный материал не пропускает воздух, следовательно, то же самое происходит и со звуками.

Устойчивость к ультрафиолетовому излучению. Поскольку подложка под теплый пол электрический, равно как и под водяной, не подвергается прямому воздействию ультрафиолета, данная характеристика материала никак не влияет на его эксплуатационные качества. Разве что, требуется изолировать источник рентгеновских лучей, но в жилом помещении таковой вряд ли найдется.


Гидроизоляционные свойства. Скажем сразу, что наличие влаги под теплыми полами, как водяными, так и электрическими, должно быть исключено еще в процессе монтажа отопления. Если протечка вдруг возникнет в отопительных водяных трубах, то чем быстрее она будет устранена, тем меньше расходов будет у хозяина, а материалы не будут подвержены длительному воздействию влаги. А вот в случае с электрическим теплым полом, наличие влаги в принципе исключено, иначе возможны короткие замыкания цепи. Следовательно, насколько хорошо подложка сопротивляется влаге, не имеет значения.

Ценовой фактор. В большинстве случаев в стоимость материала входят затраты на рекламу и продвижение продукции. То есть, покупая товар известной фирмы, вы существенно переплачиваете за торговую марку. Однако на рынке присутствует много видов качественных продуктов по более доступным ценам, просто не таких разрекламированных. Конкурентная цена позволяет новым фирмам продвигать свою продукцию на рынке, заинтересовать покупателей и заработать деловую репутацию.

Таким образом, все перечисленные показатели помогут вам не ошибиться при выборе подложки под теплый пол, неважно какой конструкции, чтобы он прослужил максимально долго, а вы могли сэкономить на сборке.

Какие подложки выбрать для электрического теплого пола

Наилучшим образом под электрические теплые полы подойдут достаточно тонкие виды подложек, например, прессованная пробка, Фольгопласт, ТМpro, Полифом, Термодом и прочие вспененные полимерные материалы.

К слову, вспененные полимеры способны выдерживать значительные нагрузки, благодаря чему они все более востребованы в строительных работах. Для производства подложки большей толщины применяют вспененный пенополистирол.

Такая подложка может выдерживать даже бетонную стяжку, поскольку рассчитана на большие нагрузки. Вспененный полистирол активно используется при укладке теплых полов с электрическими нагревательными элементами, будь то гибкие шланги или пленочные полы.


В тех случаях, когда требуется предварительное выравнивание основания под теплый пол, в качестве подложки могут быть использованы древесно-стружечные плиты ОСП и ДСП, а также клееная фанера.

Стоит отметить, что для теплых полов электрического типа не желательно укладывать подложки, оснащенные слоем из отражающего алюминия. Если во время эксплуатации будет нарушен слой изоляции из алюминия, возникнет утечка тока, что может повлечь негативные последствия. Отражающий слой должен находиться на пленке из полиэтилена, на которую нанесено вакуумное напыление.

Два исходных фактора должны определить, на какую марку подложки падет выбор:

  1. Тип чистового напольного покрытия. Подложка выбирается тем прочнее, чем тяжелее будет покрытие. Под ламинат можно положить простую подложку из вспененных материалов (прочитайте: "Зачем нужна подкладка под ламинат и какая лучше"), а под кафель – подложку из материалов, обладающих особой прочностью.
  2. Тип помещения. Имеет значение, новое это помещение, или ремонт проводится повторно в старом помещении. Исходя из того, какой тип электрического пола будет выбран, и какие особенности у несущего перекрытия, толщина всех слоев системы отопления вместе с напольным покрытием может варьироваться от 10-15 мм до 3-4 см.


Все эти нюансы должны быть учтены при просчете высоты дверных и оконных проемов. В процессе ремонта желательно учесть все параметры для того, чтобы максимально уменьшить высоту теплого пола. Это позволит не столкнуться с проблемами по несоответствию высоты дверей с проемом и так далее.

Если что-то пойдет не так, дверное полотно и вертикальные наличники потребуется в нижней части подрезать на несколько сантиметров. Самый неблагоприятный исход – потребуется приподымать перемычку дверного проема или переделывать всю систему теплого пола.

Под линолеум следует укладывать лишь подложки на жесткой основе, а слой стяжки должен быть невысоким. Принцип монтажа подложки зависит от применяемых материалов, а также от рекомендаций, предлагаемых производителем.

Виды подложки для полов с водяным типом отопления

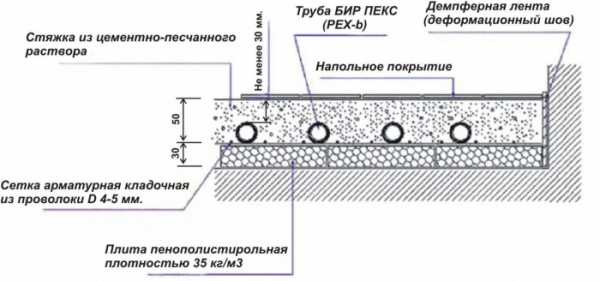

Специфика теплых полов с водяным типом отопления состоит в том, что поверх труб всегда заливают финишную цементно-песчаную стяжку.


В этой связи подкладка под теплый водяной пол должна отвечать более жестким требованиям, чем, например, для электрического отопления:

  1. Механическая прочность. Мастера настоятельно рекомендуют для водяного пола укладывать прочную подложку из стружечных плит ОСП или ДСП, фанерных полотен или экструдированного пенополистирола. Данные материалы не подвержены остаточной деформации и способны выдерживать значительные нагрузки.
  2. Сопротивляемость повышенной влажности. Это важно, поскольку в случае аварийных ситуаций, качественный материал может быть использован и дальше после устранения протечек. Безусловно, во время монтажа водяного пола следует предпринять все возможные меры, чтобы предотвратить протекание системы.
  3. Подложка под водяной теплый пол должна еще и обеспечивать надежную фиксацию труб отопления в заданном направлении. В частности, для таких целей довольно часто применяют подкладки с бобышками, позволяющие равномерно распределить трубы по поверхности пола и ускорить процесс укладки.

Толщина подложки под трубы водяного отопления имеет большое значение. Чтобы определиться, какую подложку выбрать под теплый пол, следует учесть качество имеющейся теплоизоляции напольного покрытия. Для деревянных сооружений, полы в которых утеплены минеральной ватой, можно укладывать тонкую подложку. А вот если она служит единственным теплоизолирующим слоем в помещении, то стоит остановить свой выбор на материалах с низким уровнем теплопроводности. Оптимально, если будет уложена отражающая подложка под теплый пол.

В качестве финишного покрытия для теплого пола с водяным отоплением могут быть использованы самые разные материалы – искусственный и натуральный камень, керамическая плитка, линолеум, ламинат и прочие. В то же время нужно учитывать тот факт, что результирующий вес стяжки с чистовым полом будет напрямую влиять на прочность подложки. То есть, чем тяжелее пол, тем надежнее и толще должна быть подстилка под него.

Грамотный подбор расходных материалов для оборудования теплого пола в каждом конкретном случае позволяет снизить общую стоимость строительных работ, существенно повысить его КПД и увеличить срок эксплуатации. Поэтому прежде, чем выбирать тип подложки, следует внимательно разобраться в характеристиках и особенностях того или иного вида материала.

polspec.com

Какую подложку подобрать для кабельного и инфракрасного теплого пола

На сегодняшний день система теплых полов имеет огромную популярность. Это связано с большим количеством положительных качеств, а также возможностью настила любого варианта напольного покрытия. К тому же можно выбрать совершенно любой вариант системы отопления, в зависимости от необходимости и самого помещения. Но стоит отметить, что при монтаже всех компонентов теплого пола следует особое внимание уделить слою теплоизоляции, чтобы тепло не тратилось просто так. Здесь отличным вариантов будет подложка под теплый пол. Главное знать, какую именно выбрать.

Требования к подложке



Основной материал для подложки под теплый пол – полипропилен, вспененный полиэтилен. Они покрываются лавсановой пленкой, имеющей металлизированный слой. Последний служит для равномерного распределения тепла. Все остальные компоненты не позволяют теплу уйти в нижерасположенные этажи, а полностью передается в помещение, для прогрева воздуха от основания пола.

Пористая подложка под теплый пол имеет очень высокие допустимые температуры, которые доходят до 90 градусов. Это позволяет производить укладку нагревательных элементов сразу же на пленку. Все это указывает на отличные качества тепло и гидроизоляции материала. Кроме этого выделяют и другие качества, которыми обладает подложка – это звукоизоляция и высокая степень отражения.

На каждом элементе подложки под заливку пола имеется специальная разметка, напоминающая сетку. Это способствует быстрому и качественному распределению нагревательного кабеля электрического теплого пола по поверхности, в зависимости от шага, который выбран.

Подложка позволяет сохранить порядка 80-90% теплового излучения. В таком случае все энергетические расходы сокращаются до минимального предела.

Назначение

Подложка укладывается между бетонной поверхностью в помещении, а также системой нагрева. Основное назначение материала – не допустить потери тепла, которое идет от элементов нагрева теплого пола. В противном случае тепло будет тратиться впустую, не проявляя никакого эффекта. Так будет прогреваться лишь потолок на нижерасположенном этаже. Если подложка выбрана правильно, то прогрев основания пола будет не только равномерным, но и вдвое быстрейшим.

Еще одно назначение данного материала в системе теплого пола – барьер. Он не пускает с нижних этажей холод, влагу, а также пара. Это особо актуально для первых этажей над подвальными помещениями. Так как подложка обладает отличными звукоизоляционными качествами, то в многоквартирных домах не придется слушать крики и шум от соседей. Для подложки могут использоваться и другие материалы:

  • Пробка.
  • ДВП.
  • Вспененный полимер.
  • Пенофол.
  • Фольгизированный материал.
  • Экструдированный пенополистирол.

Но даже это нельзя назвать исключительным вариантом. Технологии не стоят на месте и постоянно совершенствуются материалы, которую могут быть выбраны в качестве подложки под электрический теплый пол. Выбор конкретного материала будет зависеть от ровности основания, где производиться укладка, а также от вида напольного покрытия в финишной отделке.

Подложка для кабельных полов

Самые большие усилия для реализации характерны для кабельного теплого пола. Ведь здесь в обязательном порядке производиться заливка раствора для стяжки. До начала монтажа следует провести целый ряд действий, которые включают в себя:

  • Если возникает такая необходимость, выравнивается основания, где будет укладываться система теплого пола. Для этого выполняется черновая стяжка по всем правилам и требованиям.
  • Устройство теплоизоляционного слоя, где и осуществляется выбор подложки.
  • Выполнение бетонной стяжки по теплоизоляции, которая и будет служить основой для теплого пола.

После всех этих мероприятий можно приступать к выполнению системы обогрева. По уложенной подложке крепится монтажная лента при помощи саморезов. Именно в ленте и фиксируется нагревательный кабель системы отопления. Когда размещен кабель на подготовленном основании, выполнено полное подключение к электросети всех датчиков и кабелей, можно производить заливку бетонной стяжки.

Особое внимание уделяется подложке. В данном варианте следует отдавать предпочтение алюминиевой фольге. Ее основная задача – качественно и равномерно распределить поступающей от нагревательных элементов тепло по всему основанию пола. Для этого есть две основные причины:

  1. Создание одинакового уровня температуры по всей поверхности.
  2. Избежание местного перегрева нагревательного элемента. Все избыточное тепло должно отводится на менее прогретый участок.

Использование подложки под теплый пол позволяет увеличить срок эксплуатации всей системы. Греющий кабель сможет прослужить гораздо больше времени. Он постоянно находиться в рабочем режиме, прогревается на всем объеме. Многие положительные качества на первый взгляд и незаметны от использования подложки для теплого пола.

Стоит отметить, что длительность остывания основания пола будет зависеть от площади его прогревания. Кроме этого повышенную температуру предоставляет и использование подложки, укладываемой под все компоненты системы отопления в помещении. Очень важно произвести ее укладку в процессе монтажа. Цена незначительная, но проявляемые качества очень высокие и необходимые.

Инфракрасные полы

Здесь уже нельзя рассматривать системы как классический вариант исполнения. Не смотря на аналогичное применение подложки под составляющие теплого пола, она имеет несколько иное назначение. Ведь инфракрасная пленка и нагревательный кабель имеют разную роль в источниках тепла. Кабель воздействует непосредственно на пол, от которого и происходит прогрев воздуха в помещении. Инфракрасная пленка увеличивает температурный режим выбранного напольного покрытия, а также предметов окружающей обстановки, которыми может быть мебель, стены и т.д. И уже от данных элементов начинает прогреваться воздух в комнате.

На имеющееся основание пола производиться настил гидроизоляционного слоя, поверх которого – теплоизолирующий отражающий материал. Последний и есть подложка под систему теплого пола. Остается лишь произвести настил инфракрасной пленки. Листы пленки в определенных местах соединяются между собой, после чего производиться их подключение к электросети.

Для подложки инфракрасного теплого пола характерна очень важная особенность – она не может быть фольгированной. В качестве отражающего элемента не может быть использована алюминиевая фольга. Это полностью сочетается с требованиями безопасной эксплуатации системы отопления. Если возникнут повреждения отдельных участков нагревательных элементов, может произойти замыкание на уложенную подложку.

Подложка под инфракрасный теплый пол выполняет две основные функции:

  1. Теплоизоляция.
  2. Отражение инфракрасного излучения, которое направляется в пол, а не в комнату.

Низкая стоимость подложки позволяет ее приобретать повсеместно и использовать в обязательном порядке. К тому же здесь происходит экономия порядка 30% поступающего тепла. Точнее, сокращаются потери в процессе работы инфракрасного теплого пола.

Основной материал для подложки в таком случае – полимеры или вспененный полистирол. Отражающим материалом выступает металлизированный лавсан. Приобрести ее можно там же, где для реализации представлены различные системы теплого пола.

На первый взгляд, данное требование не является обязательным при устройстве инфракрасного теплого пола. Но эффективность работы системы, а также безопасность обогрева в помещении значительно повышается. Даже 30% сокращения потери тепла для любой системы будет заметной и существенной. Очень важно в процессе укладки соблюдать полностью технологию и следовать ей от самого начала и до конца.

Подложка в зависимости от финишного покрытия

Наибольшую популярность в напольных покрытиях на теплый пол имеет ламинат. Его отличает не высокая стоимость, а также удобство при настиле. В таком случае следует подумать о том, чтобы приобрести подложку, необходимую для разделения покрытия от системы теплого пола. В противном случае появится большая вероятность того, что на свободных участках между нагревательными элементами и ламинатом появится люфт. Во время ходьбы это вызовет появление постукиваний и определенного звука.

Толщина подложки под ламинат обычно составляет 2-5 мм. Есть и специализированный материал для напольного покрытия, имеющий высокий уровень теплопроводности. Подложка позволяет решить целый ряд проблем:

  • Дополнительный утеплитель.
  • Амортизатор между покрытием и основой.
  • Выравнивание перепадов. Для этого следует приобретать мягкую подложку. Ведь ламинат требует очень ровного основания.
  • Предотвращение повреждения ламинатных элементов.
  • Избежание появления скрипа.

Многие производители в качестве подложки рекомендуют использовать рулонный полиэтилен. К тому же ее можно будет сочетать с бетонным раствором, цементом. Она способна противостоять различных химических воздействиям, а также воздействиям микроорганизмов, вызывающих появление грибка и плесени.

Еще один вариант для подложки – пробка, которая реализуется в рулонах или плитах. Выполняется она из прессованной крошки от пробкового дерева. Предпочтение следует отдавать именно рулонам за счет сокращения отходов в процессе монтажа всего «пирога». В процессе эксплуатации пробка не будет деформироваться и не дает усадки. Это все и подскажет, какую подложку под ламинат под теплый пол выбрать.

Еще один вариант напольного покрытия – линолеум. Здесь, наоборот подложка под теплый пол должна быть твердой. В противном случае от тяжелой мебели или постоянной ходьбы могут образоваться вмятины в основании пола. Как отличный вариант – ДВП.

Часто используют керамическую плитку. Без теплого пола она имеет свойства оставаться холодной даже в жаркую погоду. Для электрического теплого пола в таком случае в качестве подложки лучше всего применять лавсановое металлизированное покрытие. Это позволит прогреть плитку с максимальной эффективностью. Главное в данном случае – использовать материал одинаковой толщины.

Особенности укладки

Монтаж всех компонентов теплого пола имеет существенное значение. От его качества будет зависеть эффективность работы системы отопления в процессе эксплуатации. Особое внимание стоит уделить именно подложке, к которой предъявляются определенные правила при укладке.

  1. При приобретении подложки из полимерной металлизированной пленки, расстилать ее следует отражающей стороной вверх. Материал будет обладать следующими качествами: экологичность, эластичность, гибкость, тонкость. Практически никакого влияния на расстояние между потолком и полом данная подложка не окажет.
  2. Подложка может выполняться из магнезитовой плиты или ДВП. Ее следует укладывать на стяжку, которая была покрыта алюминиевой фольгой.
  3. Швы листов проклеиваются скотчем или липкой лентой. Данное действие выполняется в обязательном порядке. Вообще, материал должен быть распределен по всей поверхности пола в помещении сплошняком.

Все эти требования и выбор конкретного варианта подложки под устройство системы электрического теплого пола должны быть соблюдены при желании получить высокое качество.

Видео: Подложки и утеплители для теплого пола

Видео: Нужен ли пенофол под стяжку теплого пола?

Видео: Как выбрать подложку под ламинат или паркетную доску ? Подложки под тёплый пол как выбирать

Видео: Подложка под теплый пол водяной, электрический. Правильная стяжка пола для шумоизоляциии, теплоизоля

Видео: КАК ВЫБРАТЬ ИНФРАКРАСНУЮ ПЛЕНКУ! Виды пленок, терморегулятора, подложки.

sdelalremont.ru

Подложка под теплый пол

Пол с подогревом уже давно не является предметом роскоши. Такой вид отопления очень популярен как в частных домах, так и в типовых квартирах. Чаще всего подогрев пола обустраивают на первых этажах многоэтажных зданий с неотапливаемым подвалом.

Система «теплый пол» требовательна к монтажу. Для правильного обустройства такого подогрева необходима фольгированная прослойка. Подложка для теплого пола сохраняет тепло от батарей или излучателей, направляя его внутрь помещения.

Назначение подложки

На сегодняшний день производят три типа теплых полов:

  • водяные с системой труб;
  • работающие от электричества;
  • пленочные маты с подогревом (инфракрасные).

Все виды систем имеют свои преимущества и недостатки, которые учитывают при монтаже. Каждая конструкция имеет свои нюансы при установке, но одно неизменно для всех полов – они требуют подложку. Такой экран повышает КПД системы, защищая ее от теплопотерь.

Обратите внимание! Минимальная толщина эффективной прослойки должна быть не менее 30 микрон. Правильное покрытие имеет защитный слой.

Подложка для водяного пола

Перед установкой и покупкой подкладки необходимо разобраться с ее точным назначением. Это поможет выбрать правильное покрытие.

Прослойку для водяных полов укладывают между черновым полом (стяжкой) и самой конструкцией подогрева. Главная функция подложки – сохранение тепла и отражение его от основания. Инфракрасное излучение отражается от фольгированной поверхности и поступает внутрь комнаты.

Отражение тепла осуществляется за счет высоких теплоизоляционных показателей материала. Именно ее наличие в конструкции не дает теплу растрачиваться на обогрев плиты перекрытия, все инфракрасное излучение направляется в комнаты. Подобное явление называют эффектом термоса. Помимо теплоизолирующих свойств, фольгированная подложка под теплый пол осуществляет защиту от влаги.

Выбор материала

Самым важным критерием прослойки для пола с подогревом является толщина материала. Помимо этого, отражающая прослойка должна:

  • обладать высокими показателями тепло- и гидроизоляции, обычно эти характеристики указаны на упаковке;
  • иметь безопасный для человека и животных состав;
  • обладать высокой степенью отражения инфракрасного излучения;
  • быть устойчивой к скачкам температуры;
  • иметь высокие показатели звукоизоляции;
  • быть устойчивой к механическим деформациям;
  • обладать легкой техникой укладки, доступной каждому.

Чаще всего подложка изготавливается из материала с фольгированным покрытием. Такие прослойки более эффективны в теплоотражении. Помимо такого материала, строительный рынок предлагает следующие виды прослоек для пола с подогревом:

Цены на подобные материалы индивидуальны в зависимости от вида и фирмы. Во многом стоимость зависит от толщины подложки.

Совет! Если вы монтируете теплый пол под плитку, выбирайте для изолирующего покрытия пенофол. Материал обеспечивает хорошее сцепление системы подогрева со стяжкой.

Технология монтажа

Одной из задач укладчика является уменьшение слоя всей конструкции пола с подогревом. Такая система может скрадывать до 25 см помещения, что сказывается на его площади. Чтобы уменьшить толщину конструкции специалисты применяют тонкие, но эффективные материалы.

Монтаж подложки проводят на заранее подготовленное основание. Укладывают прослойку отражающей поверхностью вверх. Пласты прослойки укладывают встык, проклеивая швы металлизированным скотчем. Такое соединение максимально защищает пол от потери тепла и попадания влаги.

При монтаже отражающего слоя необходимо использовать пенофол, так как он защищает фольгу от разрушения при проникновении раствора.

Любые виды подложки при укладке нужно заводить на стены. Монтируя материал внахлест, нужно делать заход на стену от 7 и более см. Такая мера позволит обезопасить нижние этажи от затопления в случае протечки или повреждения системы пола.

Для подложек с низкими гидроизоляционными показателями обязательно укладывают водяной «пирог». Его монтаж включает в себя следующие этапы:

  • укладка гидроизоляционной пленки;
  • монтаж отражающей пленки;
  • сборка системы пола с подогревом;
  • заливка труб раствором;
  • сборка чистовой отделки пола.

В зависимости от вида системы подогрева процесс может иметь свои нюансы. В целом монтаж конструкции схож у всех типов конструкции.

Подложка для электрической конструкции

Для электрического пола используются те же виды подложек, что и для водяного. Однако системы, работающие на электричестве, не нуждаются в укладке гидроизоляции.

Монтаж электрического пола начинается с выравнивания основания. После высыхания на него укладывают подложку, которую крепят специальной лентой. Нагревательные маты или кабеля крепят к пленке на скобы.

Обратите внимание! В качестве подложки под электрический теплый пол не стоит использовать фольгированные материалы. Такая прослойка является хорошим проводником, что может привести к замыканию при выходе системы пола из строя.

Для электрических конструкций рекомендуют использовать следующие виды отражающих пленок:

  • полипропилен и вспененные материалы;
  • натуральная пробка;
  • металлизированный пенофол.

Одним из наиболее популярных производителей, комплектующих для теплого пола является компания «Энергофлор Компакт».

Подложка для инфракрасных полов с подогревом

Для качественного функционирования тёплых полов ИК необходимо соблюдение двух рекомендаций:

  • четкое следование технологии монтажа;
  • установка теплоотражающего материала вверх фольгой.

При укладке отражающего слоя под теплый пол рекомендуется соблюдать следующие советы профессиональных мастеров:

  • Плиты с магнезитом и древесностружечные панели. Перед монтажом такого материала на основание укладывают алюминиевую пленку, а сверху уже стелют подложку. Для этих целей можно применять фольгированные прослойки.
  • Металлизированные материалы на основе полимеров монтируют гладкой стороной вверх. В результате такой укладки образуется тонкое и эффективное теплоотражающее покрытие.
  • Укладку прослойки проводят по всей поверхности пола, на которую будут монтировать систему подогрева. Материал настилают внахлест, прочно проклеивая стыки специальным скотчем. Такие меры создадут достаточные показатели гидро- и теплоизоляции. Клейкая лента для подложки должна быть металлизированной. Обычные материалы могут не выдержать нагрева и расплавиться.

Соблюдая эти нехитрые правила, вы без труда сможете самостоятельно смонтировать и выбрать качественную подложку. Обязательно учитывайте состав материала и его совместимость с вашей системой подогрева.

Существуют отражатели, способные значительно облегчить процесс монтажа электрических кабелей. Это так называемые прослойки с бобышками. Конструкция такого материала представляет собой ковер, усеянный плотными рядами выступающих цилиндров. Эти выступы называют бобышками. Между них очень удобно укладывать кабель теплого пола. Для такого монтажа не требуются дополнительные крепежи или клейкие составы – бобышки прочно удерживают кабель на поверхности прослойки, не давая им съехать в сторону.

Ошибки при выборе подложки

Очень часто при обустройстве системы теплый пол начинающие мастера покупают подложку не под стяжку и конструкцию подогрева, а под финишную отделку. Такой материал годится только для укладки непосредственно под ламинат или плитку. Он защищает древесные материалы от перегрева и повышает их звукоизолирующие качества. Однако для изоляции плиты основания подобные материалы не годятся.

bouw.ru

Инструкция и видео по укладке и монтажу!

Теплый нагреваемый пол в последнее время де факто становится стандартом построения отопительных систем и в многоквартирных домах и в частных коттеджах. Применение систем нагреваемых полов позволяет создать в помещении наиболее комфортную атмосферу.

Подложка под теплый пол — фото

Системы нагрева в теплых полах могут обладать различными характеристиками и функционировать на различных принципах. При конструировании теплых нагреваемых полов вы можете использовать любые типы финишных напольных покрытий, таким образом, теплый нагреваемый пол может быть установлен в помещении любого назначения: в спальной или в детской, в кухне или в ванной.

Очень важным элементом при конструировании теплого пола является его подложка. С ее помощью чрезвычайно повышается эффективность работы нагревательного контура, будь это электрический нагревающих кабель, инфракрасная пленка или трубы с жидким теплоносителем.

Основные характеристики

  1. Для того, чтобы понять, какой именно тип подложки вам нужен – вы должны знать, для чего нужно подложка в системах нагреваемых полов.
  2. Итак, подолжка прежде всего должна обладать отличными свойствами теплоизоляции и гидроизоляции. Она должна увеличивать эффективность нагревательной системы.
  3. Важным свойством подложки является ее способность отражать тепловые лучи.
  4. Подложка должна выдерживать температурные перепады, работая в тесном контакте с нагревательными элементами.
  5. Также подложка не должна пропускать водяные пары, образующиеся при нагреве.
  6. Отличным дополнительным свойством подложки станет изоляция звука.

Качественная подложка легка в монтаже, обладает повышенной стойкостью к деформации и является экологически безопасной.

Рулонная подложка под теплый пол

На данной фотографии показана рулонная подложка под теплый пол, которая оснащена дополнительным отражающим слоем с характерным металлическим блеском.

Особенности монтажа подложки под ламинатную доску на теплый пол

Одним из самых чувствительных материалов финишных напольных покрытий является ламинированная доска. Она изготавливается из дерева, и, вследствие этого ей присущи все характеристики деревянной доски, которая имеет как свои достоинства, так и недостатки. При укладке ламината на теплый пол  — использование подложки является необходимым условием.

Кроме предотвращения повреждения ламинатной доски вследствие нагревания – подложка под ламинат также служит звукоизолятором, не позволяя финишному напольному покрытию быть слишком «громким». Минимальная толщина подложки пол ламинатную доску на нагреваемый пол должна составлять не менее 3-х миллиметров. В процессе эксплуатации такая подложка несколько уплотняется, не теряя при этом своих изолирующих свойств.

Пошаговый алгоритм укладки подложки под ламинатную доску на нагреваемый пол

Рассмотрим процедуру укладки подложки из вспененного полиэтилена под ламинатную доску на нагреваемый пол.

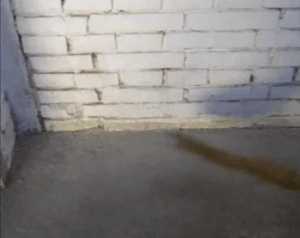

Прежде всего вам необходимо убрать рабочее пространство. Для этого вы можете воспользоваться обычным веником или пылесосом.

Убираем рабочее пространство

Затем укладываем расстеленную рулонную подложку на очищенную поверхность.

Укладываем рулонную подложку на очищенную поверхность

Расстеленную подложку можно зафиксировать двусторонним скотчем, после чего приступить непосредственно к укладке ламинатных досок.

Фиксируем подложку и приступаем к укладке ламината

 Подложка на нагреваемые полы с жидким теплоносителем

При любых конструкциях нагреваемых полов подложка должна выполнять функции повышения теплоотдачи нагревательных элементов. В том случае, если вы используете жидкий теплоноситель – то есть конструируете теплые водяные полы – ваша подложка может дополнительно выполнять функции по гидроизоляции поверхности.

При монтаже нагреваемых водяных полов можно использовать такую подложку, которая дополнительно будет являться основой для монтажа трубопроводной системы теплоносителя. Такая подложка имеет специальные выступы, в промежутках между которыми монтируется трубопроводная система.

Подложка под трубы для теплого пола

Как правило, такая подложка изготавливается из пенопласта. Один и типов подложки под теплый водяной пол показан на фотографии.

Нужно помнить, что хорошая подложка будет иметь в своей основе фольгу. В том случае, если ваша подложка не имеет фольгированного слоя, то имеет смысл положить на пол отдельно тонкий фольгированный материал, а затем уже теплоизоляционную подложку.

Кроме того, при укладке теплого водяного пола вам может потребоваться и дополнительная укладка монтажной армирующей сетки, которая будет служить основой для фиксации трубопроводной системы.

В таком случае подложка под теплый водяной пол будет иметь вид своеобразного «бутерброда», состоящего из фольгированного слоя, слоя тепловой изоляции и слоя армированной монтажной сетки.

Вариант такой подложки показан на рисунке.

Подложка из армирующей сетки

Подложка под теплый электрический пол

Подложка под теплый электрический пол по своей конструкции напоминает подложку под теплый пол с жидким теплоносителем. Однако в этом случае, вам может не понадобиться дополнительной гидроизоляции поверхности.

В таком случае на выровненную и предварительно очищенную поверхность основания укладывает слой подложки, который может состоять из комбинированного материала, включающего в себя фольгированный слой. Далее на поверхность подложки крепится монтажная лента, к которой хомутами прикрепляется нагревающий кабель.

Фиксация нагревающего кабеля

В дальнейшем собранная конструкция заливается цементно-песчаной стяжкой

Процесс заливки цементной стяжкой

Укладка подложки под нагреваемый инфракрасный пленочный пол

При монтаже нагреваемого инфракрасного пленочного пола также необходимо использовать подложку с теплоизолирующими и отражающими свойствами. В этом случае подложка укладывается непосредственно под пленку нагреваемого инфракрасного пола. Помимо рулонной подложки вы можете использовать в качестве теплоизолятора древесно-волокнистую плиту и магнезитовые плиты.

Укладка подложки на пленочный пол

Если на вашей подложке отсутствует фольгированный слой, то вы также можете сконструировать «бутерброд» из теплоизолятора и фольги.

Хорошим выбором в качестве подложки под теплый пленочный пол может являться изолятор пенофол.

Подложка — пенофол

Он имеет армированную структуру с воздушными пазухами, обладающими отличными теплоизолирующими свойствами и фольгированный слой, который значительно снижает теплопотери в помещении.

Подложка с фольгированным слоем задерживает до 97 процентов тепловых лучей, что значительно повышает эффективность работы вашей отопительной системы.

Важные нюансы

При укладке подложки на теплый пол под любые виды финишного покрытия вам необходимо помнить несколько важных нюансов.

  1. Прежде всего обратите внимание, что отражающая фольгированная сторона подложки должна быть обращена вверх.
  2. Подложку следует укладывать встык. Для того, чтобы предотвратить теплопотери на местах стыков, полосы подложки лучше всего соединять металлизированным скотчем. Это послужит также дополнительным барьером для влаги и пара.
  3. Нагревательные элементы, будь то электрический кабель, инфракрасная пленка или трубопровод с жидким теплоносителем должны монтироваться поверх покрытия, отражающего тепловые лучи.

stroyvopros.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
