Подкладка под электрический теплый пол – Подложка под теплый пол электрический

Содержание

выбор подкладки, преимущества и недостатки под электрический и инфракрасный пол

В зависимости от способа нагрева теплые полы делятся на несколько типов. Водяные поверхности осуществляют нагрев с помощью системы труб, при этом роль теплоносителя играет вода. Подложка для теплого пола имеет важное значение, потому что именно от ее состояния зависит правильная работа системы отопления в целом.

При выборе подложки нужно очень ответственно подойти к выбору:

Правильный выбор

Если владелец квартиры намерен подключаться к водяной системе, ему придётся получить на это официальное разрешение. Объясняется это тем, что контролировать точно расход тепловой энергии отдельно взятого потребителя сложно, к тому же не все котлы способны выдерживать существенное увеличение потребляемой энергии. Нельзя забывать и о значительной стоимости монтажа нагревательного устройства в городской квартире.

Электрические системы делятся на кабельные и пленочные, последние называют еще инфракрасными. Они предполагают учет параметров имеющейся проводки и наличие защитной арматуры. Чтобы обогревать полы эффективно, мощность оборудования должна составлять минимум 250 кВт на 1 кв. м. Если считать суммарно, получаются большие показатели. Сегодня производители выпускают внушительный ассортимент подложек под инфракрасный теплый пол, отличающихся материалом изготовления.

Важные функции

Выбор подложек для теплого пола — важный момент.

Укладывая подложку, необходимо хорошо соединять стыки

Необходимо уделять внимание следующим характеристикам:

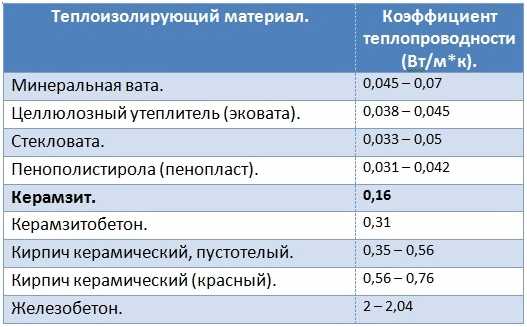

  1. Теплопроводность. Чем она меньше, тем лучше работает подложка. Этот параметр зависит от материала изготовления изделия и толщины слоя. В современных подкладках имеется фольгированный поверхностный слой для улучшения эффекта благодаря отражению инфракрасных лучей. Параметры теплосбережения удаётся увеличить на 30%. Применяемые сегодня материалы соответствуют стандартам строительства.
  2. Технологичность. Чем проще материалы в работе, тем легче с ними иметь дело. Максимально технологичным принято считать пенополистирол. Из него получаются тонкие подложки, толщина которых редко бывает больше 5 мм. Чтобы разрезать их, используют обычные ножницы.
  3. Дополнительные свойства. У некоторых изделий имеются особые выступы на поверхности. Также может присутствовать и сетка, нарисованная на лицевой стороне. Эти компоненты упрощают процесс укладки труб и дают возможность фиксировать их одновременно с прокладкой. В результате не только удаётся ускорить монтаж изделий, но и обеспечить длительное и стабильное функционирование системы.

В этом видео вы узнаете, нужен ли пенофол под стяжку теплого пола:

Прочие показатели

Не менее значимые моменты — экологическая безопасность и стоимость материалов. Смола и пластик имеют свойства выделять токсичные вещества в воздух. Безопасность зависит от концентрации веществ. Требования в отношении подложки для теплых полов более жесткие, так как используются они в условиях повышенной температуры. Затраты на теплосбережение могут быть оптимизированы, если имеются специальные технические знания.

Подложка способна выдерживать большие нагрузки

В то же время существуют параметры, которые не играют особой роли при оценке эффективности теплых полов. К ним относится показатель шумопоглощения. Абсолютно любые материалы, используемые в этой сфере, недостаточно хорошо пропускают звук. Они создают препятствия перед воздушными потоками, способствующими проведению звуковой волны.

Еще один показателем, которому стоит уделить внимание, — гидроизоляция. Алюминиевая фольга не пропускает ни воду, ни пар. Вопрос о необходимости гидроизоляции для отопительных систем особенно значим. Если речь идет о водяных системах, то быстрое обнаружение протечек уменьшит убытки владельца. Соответственно, конструкция будет меньше подвергаться воздействию повышенной влажности. Гораздо сложнее обстоит ситуация с электрическими системами. Вод здесь недопустима, так как она провоцирует короткие замыкания.

Как выбрать подложку для теплого пола:

Возможность противостоять ультрафиолетовым лучам необходима тогда, когда под полом есть источник, излучающий их, или рентген-аппарат. При их отсутствии можно покупать специальные средства для защиты от УФ-излучения.

Изделия с электроотоплением

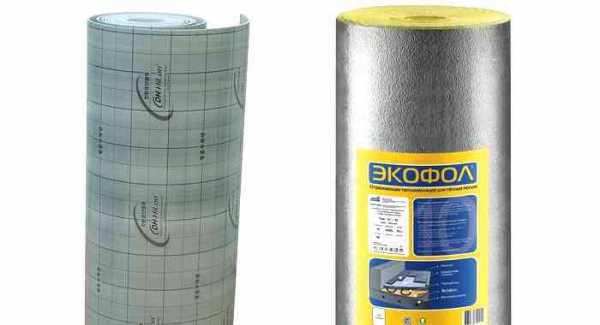

Подложка под электрический теплый пол изготавливается из прессованной пробки и фольгопласта. Изделия с увеличенной толщиной изготавливаются из экструдированного пенополистирола. У них увеличенные показатели физической прочности, благодаря чему их допустимо укладывать под бетон. Подложка используется для всех полов с электроподогревом, в том числе и для стандартных модификаций. Если основание имеет дефекты, необходимо его выровнять. В этом случае допустимо применять подложки из ДСП и OSB.

Полифом — еще один вариант подложки. Здесь пенополиэтилен сочетается с алюминием, бумагой и металлизированной пленкой. Листы укладываются слоями вплотную друг к другу. В зонах, куда может просачиваться влага, необходимо соединять листы полиэтилена скотчем.

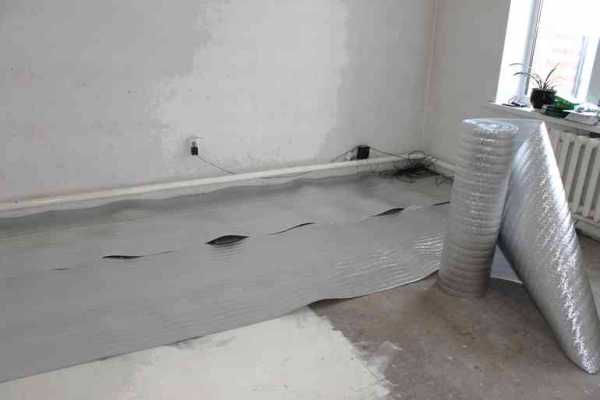

Уложить подложку для теплого пола можно самостоятельно

Алюминиевый отражающий слой нежелателен для электрополов, так как при нарушении изоляции возможна утечка тока с негативными последствиями. Отражающий слой обустраивается на пленке из полиэтилена и оснащается вакуумным напылением. Подбирая определенную марку, следует принять во внимание такие факторы, как финишное покрытие. Чем оно легче, тем менее прочной получится подкладка под теплый пол. Под искусственный камень и керамическую плитку используются экструдированные материалы.

В этом видео вы узнаете, нужна ли фольга для теплого пола:

При обустройстве теплого пола во время ремонта старых помещений общая толщина «пирога» колеблется от 10 до 15 см. Она зависит от несущего перекрытия и технологии пола. Указанные параметры важны при проектировании высоты оконных и дверных проемов. При ремонте нужно заранее сделать пол тоньше. Благодаря этому в дальнейшем не понадобится уменьшать высоту дверей.

Лучше всего монтировать теплый пол, который не мешает открывать и закрывать двери. Самый неблагоприятный вариант — обустроить систему, из-за которой приходится приподнимать перемычку дверного проема.

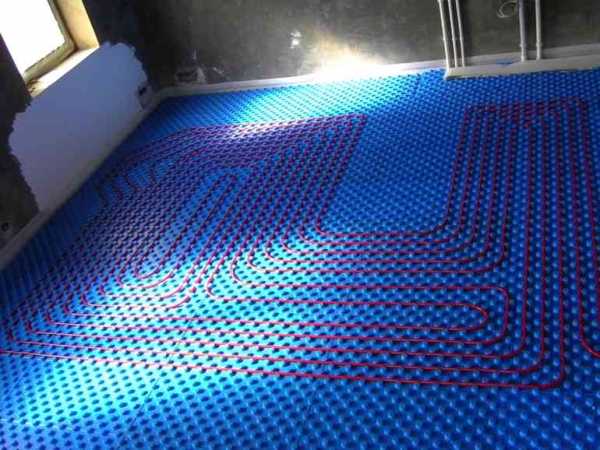

Подкладка под водяные полы

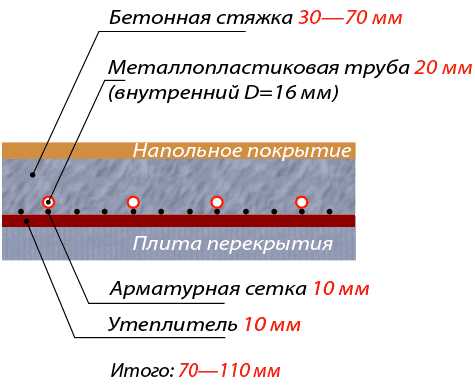

В верхней части водяных теплых полов присутствует цементно-песчаная стяжка. Лучше использовать изделия из:

  • листовой фанеры;
  • OSB;
  • экструдированного пенополистирола.
Такую подложку хорошо использовать под водяные теплые полы

Эти материалы могут выдерживать на себе большие нагрузки, при этом эффект остаточной деформации не наблюдается. Подложка должна противостоять влажности. Если случилась непредвиденная протечка, материал должен быть пригодным к дальнейшей эксплуатации. Безусловно, протечки нежелательны, но лучше принимать меры по их профилактике заранее.

Важно обеспечивать надежную фиксацию трубопроводов, где предлагаются специальные подложки с выступами, упрощающими процесс монтажа. При этом обеспечивается одинаковое расстояние между трубами по всей плоскости пола.

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

Подложка под электрический теплый пол, под плитку

В отличие от радиаторов, теплый пол равномерно распределяет тепло по поверхности пола, создавая комфортную температуру + 22/24ºС. На уровне головы воздух будет прохладнее  до +20ºС. Это идеальное для человека распределение температуры  -«ноги в тепле, голова в холоде»

Подложка выступает в качестве разделяющего барьера между черновым полом и теплым полом. Если в помещении черновой пол из бетона, то подложка обязательна, так как тепло через бетонный пол греет еще и фундамент. И что бы

добиться комфортной

 температуры на полу, нужно будет прогреть черновой пол вместе с частью фундамента.  Отражающий слой укладывается на черновой пол сплошным ковром, с напуском на стены -

для компенсации расширения стяжки. При необходимости укладывается армирующая сетка. Раскладывается саморегулирующийся кабель или кабель на матах. Потом заливают бетоном или плиточным клеем. После застывания, выступающую по периметру подложку обрезают. Подложка/утеплитель препятствует уходу тепла в черновой пол и, таким образом, тепло не расходуется впустую.  Применение отражающей подложки позволяет увеличивать температуру в помещении  до 30%.

Подложка выполняет гидроизолирующую функцию, предохраняя пол от проникновения в него влаги и пара  и сверху и снизу. Подложка так же выравнивает поверхность. При использовании материала более 2мм, подложка выполняет акустическую функцию, сокращая количество шумов и вибраций.

Особенности укладки

Подложку можно укладывать отражающей стороной  в любую сторону. Отражающий

эффект сохранится в любом случае. Она должна быть уложена сплошным ковром и иметь одинаковую толщину на всей своей площади. Обязательно нужно учесть напуск на стены для компенсации расширения бетона. Соединение отдельных полотен производится встык, а швы обязательно проклеиваются скочем.

Порядок работы

  1. Укладка подложки / утеплителя с напуском на стены
  2. Проклеивание швов
  3. Укладка армирующей сетки (в случае применения)
  4. Монтаж кабеля
  5. Заливка бетона / плиточного клея
  6. Укладка полового покрытия / плитки

За консультацией  можете обратиться к нашим менеджерам



Материал

Подложка/ утеплитель состоит из НПЭ с закрытой структурой ячеек, именно такая структура дает низкий коэффициент теплопроводности, хорошую эластичность и нулевое поглощение влаги. Отражающий слой состоит из композита алюминия и лавсана, такое сочетание придает материалу уникальные характеристики – он не проводит электрический ток

очень стоек к бетону и щелочным растворам. У материала увеличенная механическая прочность. Низкая плотность подложки позволяет материалу выступать в качестве звукоизоляции.

Самые важные характеристики подложки/утеплителя для пола

  • Низкий коэффициент теплопроводности  (0,037Bт/м°С)
  • высокая отражающая способность (до 95%)
  • Устойчивость к температурным перепадам (от – 60 до +110 С)
  • Хорошие гидро- и пароизолирующие свойства (0 мг/м.ч.Па)
  • Хорошие звукоизолирующие свойства (0,04-0,14)
  • Стойкость к деформации (1,08 - 2,54 МПа)
  • Экологическая безопасность

За более подробными данными и сертификатами можете обратиться к нашим менеджерам

ВЫБРАТЬ МАТЕРИАЛ

ФОТО монтаж под ТЕПЛЫЙ ПОЛ

ФОТО монтаж ПОЛ

СВЯЗАТЬСЯ С НАМИ



xn--54-jlcd9abmbos.xn--p1ai

Подложка под теплый пол: пошаговая инструкция по устройству

Тёплые полы с каждым годом обретают всё большую популярность у населения. Тёплые полы имеют несколько разновидностей. При всём конструктивном различии их объединяет одна задача. Она состоит в том, чтобы покрытие пола наиболее эффективно воспринимало прогрев от нагревающих элементов.

Немаловажное значение в конструкции пола имеет подстилающий слой системы обогрева. Подложка под тёплый пол используется из разного материала в зависимости от вида обогрева пола.

Виды тёплых полов

Торговая сеть строительных материалов предлагает обогрев трёх видов:

  • водяные полы;
  • электрические;
  • плёночные (инфракрасный обогрев).

Монтаж каждого вида производится по своей технологии. Под каждый вид тёплого пола укладывают подстилку из определённого материала.

Требования к подстилающему материалу

Подкладка не должна пропускать тепловые волны вниз

Теплоотражающую подкладку укладывают между бетонным основанием и системой обогрева. Главная функция подкладки заключается в том, чтобы тепло распространялось строго вверх. В результате чего тепловая энергия не тратится на нагрев перекрытия.

Подстилающие материалы должны отвечать следующим требованиям:

  • экологическая безопасность;
  • эффективная теплоотражающая подложка для тёплого пола;
  • стойкость к резким перепадам температуры;
  • качественная звукоизоляция;
  • сопротивление возможным деформациям;
  • простота в укладке.

Подстилающий материал под водяные полы

Уложенная подложка под тёплый водяной пол предназначена для выполнения 2-х функций:

  1. Отражение тепла от нагревателя внутрь помещения.
  2. Препятствие проникновению аварийной протечке в нижние конструкции сооружения.

Основой подстилающего слоя является фольгированная подложка под тёплый пол. Металлизированная подкладка представляет собой вспененный экструдированный полимер,покрытием которого является алюминиевая фольга.

Виды подложек совместимые с разными системами обогрева в следующей таблице:

Система отопленияПодложка
1Водяное отоплениеФольгированное покрытие на полимерной основе
2ЭлектрокабельВспененные полимеры с ламинированным покрытием
3Плёночные ИК покрытияФольгированное покрытие на полимерной основе

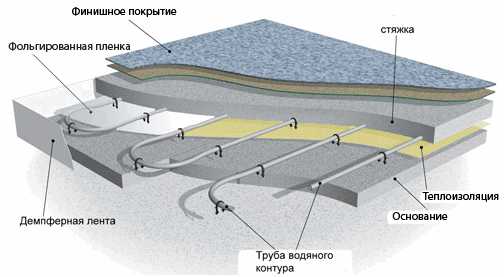

Технология монтажа водяного пола с фольгированной подложкой

Подложка фольгированная под тёплый пол стелется после проведения ряда работ:

  1. На чистое основание пола укладывают плиты утеплителя (пенополистирол, пенофолили плотный пенопласт).
  2. Стелют пароизоляцию из плотной полиэтиленовой плёнки.
  3. Фольгированную подкладку стелют на плёнку, обращённой отражающей стороной вверх.
  4. Укладывают армированную сетку.
  5. Смонтированные трубопроводы крепят пластиковыми хомутами к сетке.
  6. Делают бетонную стяжку.
  7. Укладывают напольное покрытие.
  8. Выступающие за пределы напольного покрытия излишки фольги и пароизоляции срезают.
  9. Устанавливают плинтусы.

Кроме фольги применяется подложка под водяной тёплый пол из лавсана. Лавсан для тёплого водяного пола представляет собой металлизированный отражающий слой на плёночной основе (вспененный полиэтилен).

Одним из лучших материалов в качестве утеплителя под тёплый пол водяной является пенополистирол. Ячеистый полимер одновременно играет роль подложки для водяного тёплого пола. Материал, покрытый металлизированной плёнкой, рассчитан на эксплуатацию при температурных перепадах от -180°С до +180°С и обладает отличной звукоизоляцией.

Фольгированная подложка под тёплый пол заводится на стены по периметру помещения на высоту 100 – 150 мм.

Подкладка под электрический обогрев пола

Электрополы можно укладывать без подложки

Сразу следует оговорить то обстоятельство, что теплоотражающие металлизированные подложки для полов с электрическим обогревом стараются не применять. Дело в том, электрический нагревательный кабель и металлизированная подложка — это пара электродов.

Нагревающий провод создаёт вокруг себя магнитное поле, которое индуцирует на металлизированную поверхность подложки блуждающие токи.

Блуждающие токи несут в себе разрушительную силу для окружающих конструкций и могут оказать негативное воздействие на здоровье человека.

Технология монтажа электрокабельного обогрева

Как и технология возведения теплых водяных полов, электрическая система требует выполнения следующей последовательности действий:

  1. На чистое основание укладывают плитный полимерный утеплитель.
  2. Пароизоляцию стелют на всю площадь помещения.
  3. Расстилают полимерную подстилку с ламинированным покрытием с алюминиевыми нитями.
  4. Укладывают арматурную пластиковую сетку.
  5. К сетке крепят электрический кабель полиэтиленовыми хомутами.
  6. Всю площадь заливают жидким бетоном.
  7. На застывшую бетонную стяжку укладывают напольное покрытие.

В качестве подстилающего слоя под электрические тёплые полы применяют рулонные материалы из вспененного полиэтилена и пенофола. Подстилка покрыта ламинированной плёнкой с алюминиевыми нитями. Подробнее о монтаже кабельного пола смотрите в этом видео:

Плёнка индифферентна к воздействию электромагнитных полей и без потерь направляет тепло вверх, эффективно прогревая полы.

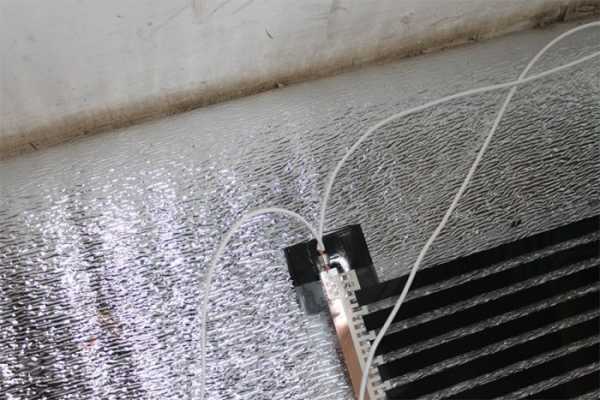

Подкладка под инфракрасный обогрев пола

Под ИК-полы также подойдут фольгированные материалы

Основная задача, которую выполняет подложка под инфракрасный тёплый пол, заключается в направлении инфракрасного излучения плёночного обогревателя внутрь помещения.

Тёплые инфракрасные полы и теплоотражающие подложки предлагаются в продаже в одном комплекте.

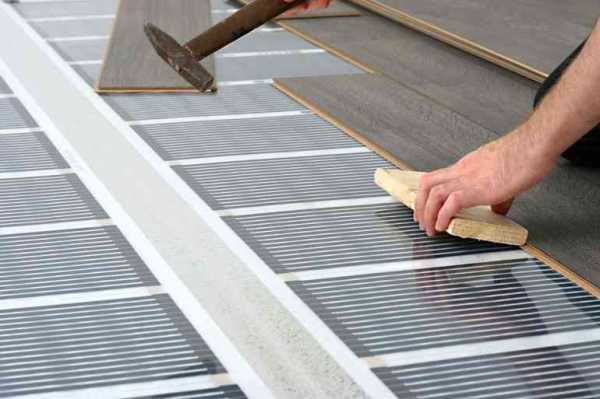

Технология укладки ИК плёночных систем обогрева пола с подложкой

Появление на рынке плёночных ИК тёплых полов совершило маленькую революцию в совершенствовании систем отопления оснований помещений.

ИК полы привлекают лёгкостью монтажа, отсутствием мокрых процессов и трудоёмких работ по заполнению полов с уложенными обогревателями.

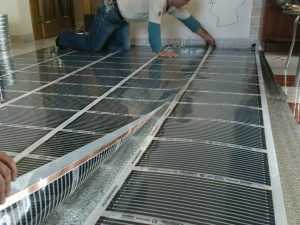

Укладывают ИК полы в следующей последовательности:

  1. На чистое основание пола укладывают полимерный утеплитель.
  2. На поверхность утеплителя стелют полиэтиленовую пароизоляцию, заводя её края на стены по периметру помещения.
  3. Раскатывают рулоны плёночного ИК обогрева.
  4. Режут плёнку по специальным меткам.
  5. Нарезанные части плёнки соединяют между собой параллельно.
  6. Под плёнку помещают термодатчик. Термодатчик подключают к терморегулятору.
  7. Укладывают ИК полы на расстоянии 100 мм от стен.
  8. Участки пола, предназначенные для расположения стационарной мебели, плёнкой не покрывают
  9. На плёнку укладывают фольгированную подстилку на полимерной основе.
  10. Всю поверхность застилают мягкой полимерной подложкой под монтаж напольного покрытия. О том, как правильно расстелить инфракрасную пленку смотрите в этом видео:

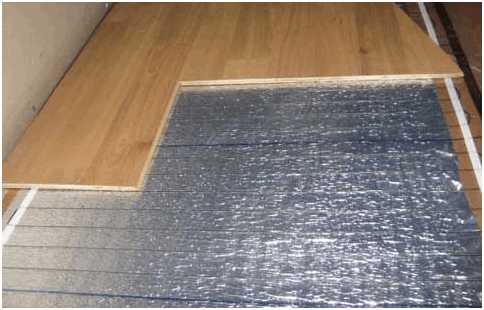

Подложка под плёночный тёплый пол совместима со многими видами напольных покрытий, кроме тех которые укладывают на клеевых и цементных основах.

gurupola.ru

Подложка под теплый пол

Пол с подогревом уже давно не является предметом роскоши. Такой вид отопления очень популярен как в частных домах, так и в типовых квартирах. Чаще всего подогрев пола обустраивают на первых этажах многоэтажных зданий с неотапливаемым подвалом.

Система «теплый пол» требовательна к монтажу. Для правильного обустройства такого подогрева необходима фольгированная прослойка. Подложка для теплого пола сохраняет тепло от батарей или излучателей, направляя его внутрь помещения.

Назначение подложки

На сегодняшний день производят три типа теплых полов:

  • водяные с системой труб;
  • работающие от электричества;
  • пленочные маты с подогревом (инфракрасные).

Все виды систем имеют свои преимущества и недостатки, которые учитывают при монтаже. Каждая конструкция имеет свои нюансы при установке, но одно неизменно для всех полов – они требуют подложку. Такой экран повышает КПД системы, защищая ее от теплопотерь.

Обратите внимание! Минимальная толщина эффективной прослойки должна быть не менее 30 микрон. Правильное покрытие имеет защитный слой.

Подложка для водяного пола

Перед установкой и покупкой подкладки необходимо разобраться с ее точным назначением. Это поможет выбрать правильное покрытие.

Прослойку для водяных полов укладывают между черновым полом (стяжкой) и самой конструкцией подогрева. Главная функция подложки – сохранение тепла и отражение его от основания. Инфракрасное излучение отражается от фольгированной поверхности и поступает внутрь комнаты.

Отражение тепла осуществляется за счет высоких теплоизоляционных показателей материала. Именно ее наличие в конструкции не дает теплу растрачиваться на обогрев плиты перекрытия, все инфракрасное излучение направляется в комнаты. Подобное явление называют эффектом термоса. Помимо теплоизолирующих свойств, фольгированная подложка под теплый пол осуществляет защиту от влаги.

Выбор материала

Самым важным критерием прослойки для пола с подогревом является толщина материала. Помимо этого, отражающая прослойка должна:

  • обладать высокими показателями тепло- и гидроизоляции, обычно эти характеристики указаны на упаковке;
  • иметь безопасный для человека и животных состав;
  • обладать высокой степенью отражения инфракрасного излучения;
  • быть устойчивой к скачкам температуры;
  • иметь высокие показатели звукоизоляции;
  • быть устойчивой к механическим деформациям;
  • обладать легкой техникой укладки, доступной каждому.

Чаще всего подложка изготавливается из материала с фольгированным покрытием. Такие прослойки более эффективны в теплоотражении. Помимо такого материала, строительный рынок предлагает следующие виды прослоек для пола с подогревом:

Цены на подобные материалы индивидуальны в зависимости от вида и фирмы. Во многом стоимость зависит от толщины подложки.

Совет! Если вы монтируете теплый пол под плитку, выбирайте для изолирующего покрытия пенофол. Материал обеспечивает хорошее сцепление системы подогрева со стяжкой.

Технология монтажа

Одной из задач укладчика является уменьшение слоя всей конструкции пола с подогревом. Такая система может скрадывать до 25 см помещения, что сказывается на его площади. Чтобы уменьшить толщину конструкции специалисты применяют тонкие, но эффективные материалы.

Монтаж подложки проводят на заранее подготовленное основание. Укладывают прослойку отражающей поверхностью вверх. Пласты прослойки укладывают встык, проклеивая швы металлизированным скотчем. Такое соединение максимально защищает пол от потери тепла и попадания влаги.

При монтаже отражающего слоя необходимо использовать пенофол, так как он защищает фольгу от разрушения при проникновении раствора.

Любые виды подложки при укладке нужно заводить на стены. Монтируя материал внахлест, нужно делать заход на стену от 7 и более см. Такая мера позволит обезопасить нижние этажи от затопления в случае протечки или повреждения системы пола.

Для подложек с низкими гидроизоляционными показателями обязательно укладывают водяной «пирог». Его монтаж включает в себя следующие этапы:

  • укладка гидроизоляционной пленки;
  • монтаж отражающей пленки;
  • сборка системы пола с подогревом;
  • заливка труб раствором;
  • сборка чистовой отделки пола.

В зависимости от вида системы подогрева процесс может иметь свои нюансы. В целом монтаж конструкции схож у всех типов конструкции.

Подложка для электрической конструкции

Для электрического пола используются те же виды подложек, что и для водяного. Однако системы, работающие на электричестве, не нуждаются в укладке гидроизоляции.

Монтаж электрического пола начинается с выравнивания основания. После высыхания на него укладывают подложку, которую крепят специальной лентой. Нагревательные маты или кабеля крепят к пленке на скобы.

Обратите внимание! В качестве подложки под электрический теплый пол не стоит использовать фольгированные материалы. Такая прослойка является хорошим проводником, что может привести к замыканию при выходе системы пола из строя.

Для электрических конструкций рекомендуют использовать следующие виды отражающих пленок:

  • полипропилен и вспененные материалы;

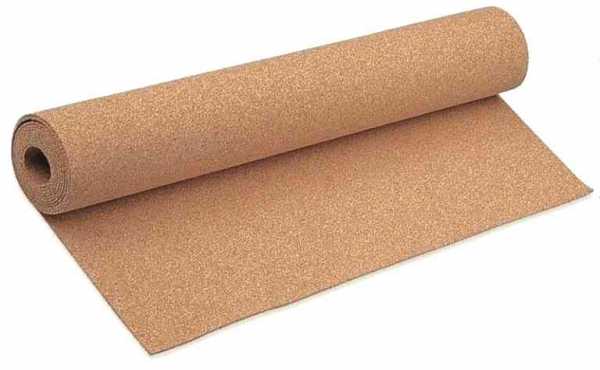

  • натуральная пробка;
  • металлизированный пенофол.

Одним из наиболее популярных производителей, комплектующих для теплого пола является компания «Энергофлор Компакт».

Подложка для инфракрасных полов с подогревом

Для качественного функционирования тёплых полов ИК необходимо соблюдение двух рекомендаций:

  • четкое следование технологии монтажа;
  • установка теплоотражающего материала вверх фольгой.

При укладке отражающего слоя под теплый пол рекомендуется соблюдать следующие советы профессиональных мастеров:

  • Плиты с магнезитом и древесностружечные панели. Перед монтажом такого материала на основание укладывают алюминиевую пленку, а сверху уже стелют подложку. Для этих целей можно применять фольгированные прослойки.
  • Металлизированные материалы на основе полимеров монтируют гладкой стороной вверх. В результате такой укладки образуется тонкое и эффективное теплоотражающее покрытие.
  • Укладку прослойки проводят по всей поверхности пола, на которую будут монтировать систему подогрева. Материал настилают внахлест, прочно проклеивая стыки специальным скотчем. Такие меры создадут достаточные показатели гидро- и теплоизоляции. Клейкая лента для подложки должна быть металлизированной. Обычные материалы могут не выдержать нагрева и расплавиться.

Соблюдая эти нехитрые правила, вы без труда сможете самостоятельно смонтировать и выбрать качественную подложку. Обязательно учитывайте состав материала и его совместимость с вашей системой подогрева.

Существуют отражатели, способные значительно облегчить процесс монтажа электрических кабелей. Это так называемые прослойки с бобышками. Конструкция такого материала представляет собой ковер, усеянный плотными рядами выступающих цилиндров. Эти выступы называют бобышками. Между них очень удобно укладывать кабель теплого пола. Для такого монтажа не требуются дополнительные крепежи или клейкие составы – бобышки прочно удерживают кабель на поверхности прослойки, не давая им съехать в сторону.

Ошибки при выборе подложки

Очень часто при обустройстве системы теплый пол начинающие мастера покупают подложку не под стяжку и конструкцию подогрева, а под финишную отделку. Такой материал годится только для укладки непосредственно под ламинат или плитку. Он защищает древесные материалы от перегрева и повышает их звукоизолирующие качества. Однако для изоляции плиты основания подобные материалы не годятся.

bouw.ru

Подложка под пленочный теплый пол, выбор теплоизоляции ИК пола

подложка под ИК полом
    Содержимое:
  1. Обязательно ли укладывать подложку под ИК пол
  2. Как выглядит послойный «пирог»
  3. Какую подложку укладывают под теплый пол
  4. Какую дополнительную теплоизоляцию надо

Теплые инфракрасные полы появились сравнительно недавно и уже завоевали популярность. Это произошло благодаря низкой себестоимости и возможности самостоятельного монтажа. В большинстве инструкций по эксплуатации указано, что предварительно обязательно должна укладываться подложка под пленочный теплый пол. Для чего это нужно?

Обязательно ли укладывать подложку под ИК пол


Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.

Подложка одновременно выполняет сразу несколько важных функций:
  1. Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
  2. Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
  3. Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.

постеленная ИК пленка на подложку

Как выглядит послойный «пирог» под плёночный пол


Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.

Как в результате должен выглядеть «пирог»?

  • Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.
  • Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
  • Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.
  • Пленка ИК пола.
  • Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
    Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.

пол комнаты с уложенным слоем изоляционной подложки

теплоизоляционный скотч для подложки



Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.

Какую подложку укладывают под теплый пол


Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму.

Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:

  1. Тепла.
  2. Конвекции воздушных потоков.
  3. Излучению.

При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.

Какую дополнительную теплоизоляцию надо под ИК пол


Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:
  1. Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
  2. Не допустить свободного перемещения нагретого воздуха из здания.

При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.

Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.

На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.

монтаж ИК пола Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.

Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.

avtonomnoeteplo.ru

Почему под теплый пол нельзя класть любую подложку

Виды теплого пола, могут быть разными, например: электрический, инфракрасный (ИК) или водяной. Однако структура пола в любом случае должна включать в себя: базу (основу), обогреватель, подложку и напольное покрытие.

Более того, под каждый вид пола нужна своя определенная подложка. Важно грамотно подойти к данному вопросу и подобрать все необходимые материалы. Качественно подобранные элементы, позволят сохранить тепло и препятствовать его потере.

Одна из основных функций данного элемента, это препятствие потери тепла, то есть тепло не уходит вниз. Например, при обустройстве системы в частном доме, необдуманная и неграмотно обустроенная система, может отдавать часть тепла на обогрев подпола, что совершенно не нужно. А в квартире, это тепло будет уходить на потолок соседней квартиры снизу. В связи с этим очень важно правильно подобрать подложку.

Виды подложки

Натуральные

Натуральные, плюс таких полотен это экологичность и отсутствие неприятного запаха, высокий уровень износоустойчивости, минус высокая стоимость, не подходит для неровной поверхности, необходимо выровнять хорошо пол, иначе могут возникнуть перепады.

  • Битумно-пробковая, такой вариант отлично защищает пол от конденсата.
  • Пробка, хорошо поглощает шум и вибрации, обладает высокими техническими характеристиками, один из самых дорогих вариантов.

Синтетические:

  • Пенополиэтилен, невысокая стоимость, отличная влагостойкость, но при этом очень быстро подвергается износу. Под тяжелыми предметами просто продавливается.

  • Пенополистирол, хороший показатель теплоизоляции и высокий показатель устойчивости к влаге. Минусом является, токсичность, при горении выделяет вредные вещества. Поэтому важно осуществлять монтаж, по всем правилам и требованиям техники безопасности.

  • Пенопласт, высокий показатель плотности, хороший уровень тепло и шумоизоляции.

  • Изолоновое покрытие, не боится влаги, отлично поглощает посторонний шум, невысокая стоимость и легкий монтаж, минус данной подложки в быстрой деформации.

  • Полистирол, состоит из полистирола и фольги. Высокая влагостойкость.

  • Экструдированный пенополистирол, высокая прочность, повышенный уровень шумоизоляции, экологичность.

Что выбрать?

В качестве подложки под теплый инфракрасный пол, лучше всего использовать полипропилен или вспененный полиэтилен, с внешним покрытием из лавсановой пленки с металлизированным слоем. Благодаря металлическому слою тепло будет равномерно распределяться, а полиэтилен не даст теплу уходить в стяжку.

Под водяной теплый пол по характеристикам лучше всего подходят: экструдированный пенополистирол, рулонная пробка, изоплат или вспененный полистирол.

Для электрического пола, может быть довольно разнообразный материал, но лучше отдавать предпочтение утеплителю фольгированному. Фольгированная подложка будет препятствовать потере лучистой тепловой энергии и равномерно рассредоточит тепло от греющего кабеля по половому покрытию.

Вид пола

Стоит отдать предпочтение

Запрещено

Электрический полэластичный рулонный полиэтилен либо полипропилен.

пробковый рулон

фольгированное покрытие


Инфракрасный полэластичный рулонный полиэтилен либо полипропилен металлизированное полотно с лавсановыми волокнамифольгированное покрытие
Водный полформованный пенопласт

пробковая подложка

полистирольная подложка



Именно правильно подобранная подложка, позволяет полностью раскрыть всю прелесть и преимущества теплых полов, все тепло идет в дом, не растрачиваясь попусту.

А как вы считаете можно ли обойтись без подложки, если да, то в каких ситуациях?

fanera-info.ru

Что использовать как подложку теплого водяного пола?

Отопительные системы, используемые в быту, обладают разными технологическими возможностями и отличаются эффективностью. По многим показателям сегодня на первое место по популярности выходят систем отопления «теплый пол». Во многом такое отношение к этому способу обогрева вызвано увеличившимися темпами малого жилищного строительства. Дачные дома, коттеджи и загородные дома все чаще становятся объектами постоянного проживания. На этом фоне обитатели и владельцы такого жилья стремятся добиться в своих апартаментах максимально комфортных условий. Укладка водяного тёплого пола, как раз полностью способна удовлетворить подобные чаяния.

Отопление, встроенное в пол удобно во всех отношениях. Помимо высокой эффективности самого способа обогрева помещений, такая система раскрывает широкие возможности для дизайна внутреннего пространства жилых построек. Однако для того, чтобы добиться внутри жилого дома приемлемого температурного режима и сделать работу отопительного оборудования оптимальной, необходимо соблюдать технологию монтажа и правильно настроить режим управления.

Укладка водяного теплого пола представляет последовательный процесс, в котором каждый этап имеет свое  значение и последовательность. Решающим этапом всей работы станет правильно сделанная бетонная стяжка для теплого водяного пола. В чем же особенность монтажа греющих полов в домашних условиях? На каком элементе конструкции пола следует сосредоточить свое внимание?

Подложка для теплого пола. Что это такое? Каково значение этого элемента

Основное условие успешной работы домашней системы отопления теплый пол, является не только правильно подключенное и настроенное оборудование. Во многом эффективность обогрева зависит от того, насколько грамотно сделана подложка теплого пола, как уложены водяные отопительные контуры и наконец, какое выбрано финишное напольное покрытие.

Пусть у вас будет самый мощный отопительный котел, насосно-смесительная станция с массой вспомогательных приборов и устройств, трубопровод из самых дорогих труб, всего одна деталь может нивелировать такие преимущества. Неправильно осуществленная укладка труб, неверно подобранный утеплитель для водяного пола сделают даже самое современное оборудование малоэффективным. Драгоценное тепло будет уходить впустую, отдавая лишь малую часть поверхности пола.

На заметку: теплоноситель, циркулирующий по трубам водяного контура, должен отдавать до 80% своей тепловой энергии поверхности пола, равномерно нагревая всю площадь пола в отапливаемом помещении.


Такие показатели достигаются за счет укладки в правильной последовательности слоеного пирога, в котором имеются гидроизоляционный слой и подложка. Этот элемент слоеного пирога выполняется из теплоизолирующих материалов, обладающих низкой теплопроводностью. За счет этого качества теплоизолирующих материалов достигается необходимый теплоотражающий эффект. Тепло, отражаясь от подложки, устремляется основной массой вверх, передавая оптимальное количество калорий поверхности пола. Подложка, уложенная под  теплый пол, водяной контур в котором спрятан в бетонную стяжку или находится в середине настильной системы, становится ключевым фактором эффективности напольного обогрева.

Этим мы собственно и ответили на вопрос, зачем же нужна подложка. Теплоизоляция укладывается на черновую подготовленную поверхность, увеличивая теплоотдачу водяного контура в направлении поверхности пола.

Для справки: подложка состоит из теплоизоляционного материала, создавая тем самым «эффект термоса», и слоя гидроизоляции, благодаря которой предохраняется проникновения влаги в подпол.

Здесь уместно напомнить о том, что обычно водяные полы монтируются на бетонных и деревянных перекрытиях. Протечка, возникшая в результате повреждения целостности отопительной трубы, образование и скопление конденсата может стать причиной заливания цокольного этажа и помещений нижних этажей.

Для теплого пола важна толщина подложки. Качество слоеного пирога зависит от материалов, используемых в конструкции. Оптимальным будет использование для подложки изоляционный материал необходимой жесткости и с самым высоким коэффициентом теплопроводности. Важно, что бы материал был технологичен, т.е. удобен и практичен для работы с ним. Хорошая подложка обойдется не дешево, зато будет служить долго и существенно повысит функциональность водяных полов.

К основным качественным характеристикам, в данном случае относятся следующие аспекты:

  • оптимальные параметры гидро и теплоизоляции;
  • наличие высокой отражательной способности;
  • экологическая безопасность используемых материалов;
  • высокая устойчивость к резким изменениям температуры;
  • простота и практичность в монтаже;
  • высокая устойчивость к деформации;
  • огнестойкость.

Перечисленные параметры соответствуют идеальному варианту оборудования подложки, однако в ряде случаев, приходится использовать материалы, обладающие близкими характеристиками. Самый распространенный материал, который используется, как утеплитель для теплого водяного пола – это пенополистирол. Этот синтетический материал лучше всех подходит по своим параметрам для монтажа теплых водяных полов на даче, в доме или в городской квартире.

Основные материалы для подложки для теплых полов

И снова возвращаемся к пенополистиролу. Почему этот материал чаще всех идет в работу? Каковы его основные особенности в процессе применения?

Традиционно теплый водяной пол в большинстве случаев выглядит следующим образом. На черновую основу монтируется подложка из пенопролистирола, который накрыт сверху лавсановой пароизоляционной пленкой и металлическими пластинами. Нередко вместо пластин используются фольгированная пленка. Основная роль, которую играют металлические пластины или фольга, максимальная и равномерная передача тепловой энергии поверхности пола, от отопительного трубопровода.

К отличительным особенностям экструдированного (вспененному) пенополистирола следует отнести один из самых низких коэффициентов теплопроводности. По этому параметру, судя по данным таблицы, пенополистирол уступает только минеральной вате.


Такой материал не позволяет уйти теплу в черновой пол, а за счет взаимодействия с металлическим слоем создаются идеальные условия для равномерного распространения тепла по всей поверхности пола с максимальной эффективностью. Стяжка пола, уложенная поверх всей конструкции, становится цельным нагревательным элементом с большой площадью нагревательной поверхности.

Важно! Пенополистирол способен выдерживать температуру нагрева до 900С, поэтому трубы можно укладывать непосредственно на подложку, не боясь нанести вред изолирующему материалу.

Обычно в практической плоскости работают с пенополистиролом, плотность которого составляет 25-35 кг/м3. Толстый пенопласт используется в подложке для полов на первых этажах, которые расположены непосредственно над фундаментом или над цокольными помещениями. Здесь берется лист или плита толщиной 100 мм. При отсутствии плит необходимой толщины, укладывается пенопласт в два слоя (50мм + 50мм).

Для межпанельных перекрытий, при устройстве теплых водяных полов в городской квартире используется пенополистирол толщиной 20-30 мм.

Другими материалами, используемыми при оборудовании подложки, являются:

  • фольгизированные материалы;
  • пробковое покрытие;
  • минеральная вата;
  • минеральные маты;
  • ДВП;
  • пенофол.

Выбор того или иного материала определяется состоянием основания, на котором будет осуществляться в дальнейшем монтаж петлей водяного контура и тип напольного покрытия. Водяной теплый пол, обеспечивающий обогрев внутреннего пространства в отдельно взятом помещении, должен иметь подложку, способную выполнять две функции:

  • высокую отражающую способность;
  • препятствовать проникновению влаги в подпол при аварийных ситуациях.

Уместно сказать, что в последнее время все чаще и чаще используются профильные маты, которые являются универсальными материалами. Изделия имеют теплоизоляционный слой и бобышки, с помощью которых удобно быстро и точно укладывать петли водяных контуров.

Однако и в данном случае имеются недостатки. Гидроизоляционные свойства у подложки, сделанной из профильных матов, оставляют желать лучшего. Поэтому в такой ситуации необходимо уложить дополнительный гидроизоляционный слой.

Важно! В процессе укладки стоит помнить о том, что фольгирующий слой должен заходить на стены, что бы компенсировать тепловое расширение стяжки.

На подложку наносится разметка, в соответствии с которой осуществляется укладка водяной трубы. Здесь необходимо учитывать шаг укладки трубы, который для теплых полов не должен превышать 30 см.

Характеристики материалов для оборудования подложки

В ряде случаев обитатели домов стараются использовать для теплоизоляции любые материалы, имеющиеся под рукой или обладающие невысокой стоимостью.

Рассмотрим характеристики подложки, изготовленной из различных материалов:

  • Полиэтилен фольгированный, самоклеющийся – толщина 8 мм. Отличается высокой отражающей способностью, гидро и звукоизоляцией.
  • Полиэтилен односторонний, ламинированный – толщина 8 мм. Обладает хорошой теплоизоляцией и водостойкостью.
  • Полиэтилен вспененный (Тепофол) – толщиной всего в 2 мм. Средние параметры теплоизоляции;
  • Фольгированный полистирол различной толщины, с нанесенной разметкой. Высокие теплоизоляционные, гидро и звукоизолирующие характеристики;
  • Подложка типа Tuplex, фирменное изделие толщиной 3 мм. Обладает максимальными параметрами тепло, гидро и звукоизоляции;
  • Подложка с пенопласта и с лавсановым покрытием, толщиной 3 мм.

Чем меньше толщина теплоизоляции, тем ниже становится толщина всего слоеного пирога. Соответственно незначительно уменьшается высота потоков в помещении. Толщина стяжки может над водяным теплым полом варьироваться в пределах 50-60 мм.

Перечисленные материалы  — это тот набор, который сегодня представлен в торговой сети.  По стоимости материалы могут отличаться. Здесь в расчет идет количество материала, используемого в работе и та интенсивность, с которой должен осуществлять подогрев пола.

Реже используется пробковое покрытие, которое сделанное из измельченной коры дуба. Здесь имеется один важный аспект – такой материал экологически чистый. Однако при попадании влаги может стать местом для развития грибка. Этот материал поставляется в рулонах.

Наиболее дешевый вариант —  фольгированный полиэтилен. Из всех перечисленных материалов фольгированный полиэтилен самый распространенный на сегодняшний день. Несмотря на то, что материалу свойственны высокая степень теплоизоляции и достаточно умеренная гидроизоляция, фольгированный полиэтилен не обладает достаточной жесткостью и прочностью.

Для того что бы добиться качества при монтаже теплых полов, старайтесь использовать фольгированный полистирол. Не стоит обращать внимание на стоимость материала, она высока, однако очевидные преимущества с лихвой компенсируют ваши расходы, сделав водяной пол долговечным и эффективным.

Заключение

Подложка представляет собой элемент конструкции, без которой невозможно обойтись при укладке теплых водяных полов. Обладая необходимым слоем теплоизоляции и гидроизоляции, подложка обеспечивает высокую скорость нагрева поверхности пола, снижает энергетические расходы на обогрев жилого объекта.

znatoktepla.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
