Почему нержавеющая сталь не ржавеет. «Морская» нержавейка
По статистике примерно пятая часть всего годового производства стали в мире уходит на замену стальных деталей, поврежденных ржавчиной. Это составляет значительные экономические потери, большей части которых можно было бы избежать, добавляя в сталь специфические элементы, значительно улучшающие ее свойства: хром (Cr), вольфрам (W), никель (Ni), ванадий (V), молибден (Mo) , кремний (Si), марганец (Mn) и др. Данный вид стали называется — Легированной. Изменение химического состава приводит к изменению структуры стали и ее свойств. Легированная сталь приобретает свойства, которых нет у обычной углеродистой стали, и исключает ее недостатки. Изделия из нержавеющей стали экологичны, соответствуют всем требованиям и нормам гигиены, поэтому также нашли широкое применение при производстве кухонной посуды. По химическому составу различают низко-, средне- и
Остановимся подробнее на завоевывающую все большую популярность высоколегированной нержавеющей стали, противостоящей коррозии как в агрессивных средах, так и в атмосфере. Основная составляющая нержавеющей стали также железо. Антикоррозионные свойства ей придают легирующие элементы, в первую очередь хром и никель. От количества и пропорционального содержания этих элементов зависит марка стали и ее технические свойства, которые влияют на коррозионную устойчивость и внешний вид.
- Всего различают пять больших групп нержавеющих сталей, определяемых их микроструктурой. Наиболее распространенными являются три из них:
- Аустенитные (Austenitic) — не магнитная сталь с основными составляющими 15-20% хрома и 5-15% никеля, которые увеличивают сопротивление коррозии. Она хорошо подвергается тепловой обработке и сварке. Именно аустенитная группа сталей наиболее широко используется в промышленности и в производстве элементов крепежа.
- Мартенситные (Martensitic) – в связи с большим содержанием углерода, значительно более твердые, чем аустетнитные и ферритные стали. Могут быть магнитными. Находят применение главным образом в изготовлении столовых приборов, режущих инструментов и общем машиностроении. Больше подвержены коррозии.
- Ферритные (Ferritic) стали содержат меньшее количество углерода, поэтому значительно более мягкие, чем мартенситные. Они также обладают магнитными свойствами. Эти стали применяют для изготовления изделий, работающих в окислительных средах (например, в растворах азотной кислоты), для бытовых приборов, в пищевой, легкой промышленности и для теплообменного оборудования в энергомашиностроении. Ферритные хромистые стали имеют высокую коррозионную стойкость в азотной кислоте, водных растворах аммиака, в аммиачной селитре, смеси азотной, фосфорной и фтористоводородной кислот, а также в других агрессивных средах. К этому виду относятся все стали 400 серии.
Самая широкая и востребованная группа из этих категорий стали- аустенитные, составляющие примерно 90% общего потребления нержавеющей стали. К этому виду относятся нержавеющие стали 300-ой серии: aisi 304, aisi 316, aisi 316T, aisi 321.
Из-за универсальности своих физических характеристик наиболее популярна из многочисленных марок нержавеющей стали — AISI 304 (08Х18Н10). В ней содержится 18% Хрома (Cr) и 8% Никеля (Ni). Благодаря высокому содержанию никеля на поверхности стали образуется оксидная пленка, защищающая металл от коррозии и воздействия агрессивных химических веществ. Практически на любых поверхностях при резких перепадах температуры образуются микротрещины, при попадании жидкости в эти трещины, основной металл коррозирует и со временем разрушается. В случае с нержавеющей сталью, даже при механическом повреждении верхний слой при доступе кислорода самовосстанавливается и изделие полностью сохраняет свои антикоррозийные свойства. Этим обусловлено ее широкое применение во многих отраслях промышленности и быту.
Однако, существуют отрасли, требующие в применении специфические материалы и приспособления: химическая, нефтегазовая, пищевая промышленности, а также судоходство и судостроение. Все большее распространение получает улучшенная версия стали AISI 304 (08Х18Н10)- AISI 316 (10Х17Н13М2) с добавлением молибдена (Мо). К примеру, практически все оборудование для целлюлозных заводов и для предприятий по изготовлению бумаги изготавливаются из нержавеющих сталей. Минимально допустимой маркой является AISI 316.
Технические характеристики материала
| состав | материал | |
|---|---|---|
| AISI 316 L 1.4404 | AISI 304 L 1.4301 | |
| Углерод (С %) | макс. 0,03 | макс. 0,07 |
| Хром (Cr %) | 16,5 — 18,5 | 17,0 — 19,0 |
| Никель (Ni %) | 11,0 — 14,0 | 8,5 — 10,5 |
| Молибден (Mo %) | 2,0 — 2,5 | — |
| Марганец (Mn %) | макс. 2,0 | макс. 2,0 |
| Кремний (Si %) | макс. 1,0 | макс. 1,0 |
| Сера (S %) | макс. 0,03 | макс. 0,03 |
Молибден делает сталь более защищенной от щелевой и питтинговой коррозии в хлористой, морской воде и в сильноагрессивных средах: серной, фосфорной, борной, муравьиной, уксусной, щавелевой, молочной и других кислотах. Недаром этот вид стали называют «морской нержавейкой».
Таблицы воздействия некоторых кислот и их растворов на нержавеющую сталь:
| марка AISI 316 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Температура | 20° | 80° | ||||||||||
| Концентрация, % к массе | 10 | 20 | 40 | 60 | 80 | 100 | 10 | 20 | 40 | 60 | 80 | 100 |
| Серная Кислота | 0 | 1 | 2 | 2 | 1 | 0 | 2 | 2 | 2 | 2 | 2 | 2 |
| Азотная Кислота | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 2 |
| Фосфорная Кислота | 0 | 0 | 0 | 0 | 1 | 2 | 0 | 0 | 0 | 0 | 1 | 2 |
| Муравьиная Кислота | 0 | 0 | 0 | 1 | 1 | 2 | 0 | 0 | 1 | 1 | 1 | 0 |
| маркаAISI 304 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Температура | 20° | 80° | ||||||||||
| Концентрация, % к массе | 10 | 20 | 40 | 60 | 80 | 100 | 10 | 20 | 40 | 60 | 80 | 100 |
| Серная Кислота | 2 | 2 | 2 | 2 | 1 | 0 | 2 | 2 | 2 | 2 | 2 | 2 |
| Азотная Кислота | 0 | 0 | 0 | 0 | 2 | 0 | 0 | 0 | 0 | 0 | 1 | 2 |
| Фосфорная Кислота | 0 | 0 | 0 | 0 | 0 | 2 | 0 | 0 | 0 | 0 | 1 | 2 |
| Муравьиная Кислота | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 2 | 2 | 1 | 0 |
Расшифровка:
0 = высокая степень защиты — Скорость коррозии менее чем 100 mm/год
1 = частичная защита — Скорость коррозии от 100m до 1000 mm/год
2 = non resistant — Скорость коррозии более чем 1000 mm/год
Как видно из таблицы, изделия из стали AISI 316 противостоят воздействию коррозии в большинстве кислот и их растворов, чем и обусловлено их применение в агрессивных средах.
techelectro.ru
Почему ржавеет нержавейка?
По сути могут быть две причины. Первая — условия эксплуатации в агрессивной среде. И вторая — дефекты материала.
Рассмотрим эти явления подробнее.
Не все виды нержавеющей стали предназначены для эксплуатации в агрессивных средах. Например на пищевых производствах при технологических процессах используются хлорсодержащие моющие средства и там могут должна применяться нержавеющая сталь с повышенной коррозионной устойчивостью. То же самое относится к условиям эксплуатации в морской воде. По этой причине оборудование, например, из AISI 304 может попросту придти в негодность. Для агрессивных сред имеет смысл использовать AISI 316 или дуплексные виды нержавеющей стали, такие как Ferralium SD40, SAF 2205 или Zeron 100.
Вторая причина более распространена — ржавчина может возникнуть на поверхности металла в следствии механических повреждений или термической обработки(вызванные сваркой). Это так называемая точечная коррозия. Этот вид коррозии может начаться в металле где присутствуют посторонние примеси, например такие как сера.

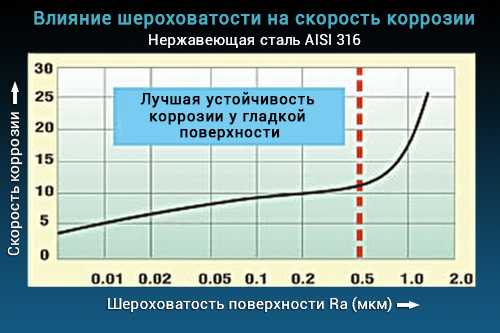

Гладкая поверхность нержавеющего металла менее подвержена точечной коррозии чем шероховатая. На графике приведенном ниже показана зависимость коррозионной устойчивости от шероховатости поверхности. Эксперимент проводился с коррозионноустойчивой маркой нержавеющей стали AISI 316 в хлорсодержащей среде. На графике видно, что после того как шероховатость поверхности превышает Ra > 0,5 мкм, устойчивость к коррозии резко снижается. Таким образом, шероховатая поверхность AISI 316 делает ее коррозионную устойчивость даже хуже, чем полированная поверхность AISI 304.
Следы ржавчины могут появиться даже в местах куда попала раскаленная окалина. Это происходит потому, что при температуре сварки выгорают легирующие элементы, в первую очередь хром. На металле в местах сварки образуются «следы побежалости»(иногда называют следы термического воздействия). В этих местах нержавейка неизбежно начнет ржаветь. Слой ржавчины, однако, может остаться только на поверхности металла, там где нет оксидной пленки, которая образуется благодаря хрому. То есть в глубь ржавчина развиваться не будет. Но выглядят следы побежалости и тем более ржавчина очень не эстетично. Чтобы этого не произошло сварочный шов обрабатывают специальными эмульсиями, травильными пастами или при помощи абразивных материалов. При очистке шва от железных окислов(окалины окисей) травильными пастами, следует работать в защитных очках и наносить только на остывший металл, поскольку в них может содержатся плавиковая кислота. После очистки зону сварного шва необходимо подвергнуть операции пассивации. Пассивация металла — это процесс обработки поверхности с целю образования на ней слоев соединений препятствующих коррозии. То есть недостаточно только очистить сварной шов от продуктов сварки, необходимо так же восстановить защитный слой. Для этого так же существует разнообразная химия: гели, пасты. Иногда используют для пассивации нержавейки азотную или лимонную кислоту.
Существуют инновационные методы очистки и пассивации. Например метод электро-химической пассивации нержавеющего металла. Причем этот процесс осуществляется без применения продуктов травления, которые очень вредны для здоровья и окружающей среды. Компания «Строй Металл» использует оборудование компании Surfox. Благодаря этому производительность и качество работ позволяют нам выполнять заказы по изготовлению изделий из зеркальной нержавейки для элитных магазинов одежды, ресторанов, элементов интерьера.
Рекомендуем ознакомиться со статьями:
Виды нержавеющей стали
Виды коррозии нержавеющей стали
Шлифованная или полированная нержавейка.
stroy-metall.ru
Почему ржавеет сталь. Нержавеющая сталь и ржавчина
Почему ржавеет гвоздь? ≪ Scisne?
Ржавый гвоздь, ржавый мост, ржавый забор, ржавый корабль. Почему всё железное ржавеет и что же такое ржавчина?
Давайте вспомним, откуда берётся железо или, например, алюминий. Правильно, их выплавляют из руды — железной, марганцевой, магниевой, алюминиевой и др. Металлы в рудах содержатся в основном в виде оксидов, гидроксидов, карбонатов, сульфидов, то есть в виде химических соединений с кислородом, водой, серой и пр.Алюминиевая руда — боксит — состоит из гидроксидов алюминия, оксидов железа и кремния. Внешне она совершенно не похожа на алюминий |
Что же до подавляющего большинства металлов, то, чтобы они находились в свободном состоянии, их надо восстановить из природных рудных соединений, то есть выплавить. Выходит, выплавляя металл, мы переводим его из устойчивого состояния в неустойчивое. Вот он и стремится вернуться в исходное состояние — окислиться. Это и есть коррозия — естественный для металлов процесс разрушения при взаимодействии с окружающей средой. Частный случай коррозии — ржавление — образование на железе гидроксида железа Fe(ОН)3. Этот процесс может протекать только в присутствии влаги (воды или водяных паров).
Но почему же тогда не рушатся в одночасье мосты, не рассыпаются мгновенно самолёты и автомобили? Да и кастрюльки со сковородками не превращаются на наших глазах в рыжий, чёрный или серый порошок. К счастью, реакции окисления металлов протекают не столь стремительно. Как и любой процесс, они идут с определённой скоростью, порою очень небольшой. Более того, есть много способов замедлить коррозию.
Плечо друга
Вы замечали, что на нержавеющей стали не бывает ржавчины, хотя её основу составляет то же самое железо, которое при окислении (в присутствии воды или водяного пара) превращается в рыжий мохнатый гидроксид. Тут есть одна хитрость: нержавеющая сталь — это сплав железа с другими металлами. Введение в металлические сплавы элементов для придания им тех или иных свойств называется легированием.
Основноpellete.ru
Почему нержавеющая сталь не ржавеет. «Морская» нержавейка
По статистике примерно пятая часть всего годового производства стали в мире уходит на замену стальных деталей, поврежденных ржавчиной. Это составляет значительные экономические потери, большей части которых можно было бы избежать, добавляя в сталь специфические элементы, значительно улучшающие ее свойства: хром (Cr), вольфрам (W), никель (Ni), ванадий (V), молибден (Mo) , кремний (Si), марганец (Mn) и др. Данный вид стали называется — Легированной. Изменение химического состава приводит к изменению структуры стали и ее свойств. Легированная сталь приобретает свойства, которых нет у обычной углеродистой стали, и исключает ее недостатки. Изделия из нержавеющей стали экологичны, соответствуют всем требованиям и нормам гигиены, поэтому также нашли широкое применение при производстве кухонной посуды. По химическому составу различают низко-, средне- и высоколегированную сталь.
Остановимся подробнее на завоевывающую все большую популярность высоколегированной нержавеющей стали, противостоящей коррозии как в агрессивных средах, так и в атмосфере. Основная составляющая нержавеющей стали также железо. Антикоррозионные свойства ей придают легирующие элементы, в первую очередь хром и никель. От количества и пропорционального содержания этих элементов зависит марка стали и ее технические свойства, которые влияют на коррозионную устойчивость и внешний вид.
Всего различают пять больших групп нержавеющих сталей, определяемых их микроструктурой. Наиболее распространенными являются три из них:
- Аустенитные (Austenitic) — не магнитная сталь с основными составляющими 15-20% хрома и 5-15% никеля, которые увеличивают сопротивление коррозии. Она хорошо подвергается тепловой обработке и сварке. Именно аустенитная группа сталей наиболее широко используется в промышленности и в производстве элементов крепежа.
- Мартенситные (Martensitic) – в связи с большим содержанием углерода, значительно более твердые, чем аустетнитные и ферритные стали. Могут быть магнитными. Находят применение главным образом в изготовлении столовых приборов, режущих инструментов и общем машиностроении. Больше подвержены коррозии.
- Ферритные (Ferritic) стали содержат меньшее количество углерода, поэтому значительно более мягкие, чем мартенситные. Они также обладают магнитными свойствами. Эти стали применяют для изготовления изделий, работающих в окислительных средах (например, в растворах азотной кислоты), для бытовых приборов, в пищевой, легкой промышленности и для теплообменного оборудования в энергомашиностроении. Ферритные хромистые стали имеют высокую коррозионную стойкость в азотной кислоте, водных растворах аммиака, в аммиачной селитре, смеси азотной, фосфорной и фтористоводородной кислот, а также в других агрессивных средах. К этому виду относятся все стали 400 серии.
Самая широкая и востребованная группа из этих категорий стали- аустенитные, составляющие примерно 90% общего потребления нержавеющей стали. К этому виду относятся нержавеющие стали 300-ой серии: aisi 304, aisi 316, aisi 316T, aisi 321.
Из-за универсальности своих физических характеристик наиболее популярна из многочисленных марок нержавеющей стали — AISI 304 (08Х18Н10). В ней содержится 18% Хрома (Cr) и 8% Никеля (Ni). Благодаря высокому содержанию никеля на поверхности стали образуется оксидная пленка, защищающая металл от коррозии и воздействия агрессивных химических веществ. Практически на любых поверхностях при резких перепадах температуры образуются микротрещины, при попадании жидкости в эти трещины, основной металл коррозирует и со временем разрушается. В случае с нержавеющей сталью, даже при механическом повреждении верхний слой при доступе кислорода самовосстанавливается и изделие полностью сохраняет свои антикоррозийные свойства. Этим обусловлено ее широкое применение во многих отраслях промышленности и быту.
Однако, существуют отрасли, требующие в применении специфические материалы и приспособления: химическая, нефтегазовая, пищевая промышленности, а также судоходство и судостроение. Все большее распространение получает улучшенная версия стали AISI 304 (08Х18Н10)- AISI 316 (10Х17Н13М2) с добавлением молибдена (Мо). К примеру, практически все оборудование для целлюлозных заводов и для предприятий по изготовлению бумаги изготавливаются из нержавеющих сталей. Минимально допустимой маркой является AISI 316.
Технические характеристики материала
| состав | материал | |
|---|---|---|
| AISI 316 L 1.4404 | AISI 304 L 1.4301 | |
| Углерод (С %) | макс. 0,03 | макс. 0,07 |
| Хром (Cr %) | 16,5 — 18,5 | 17,0 — 19,0 |
| Никель (Ni %) | 11,0 — 14,0 | 8,5 — 10,5 |
| Молибден (Mo %) | 2,0 — 2,5 | — |
| Марганец (Mn %) | макс. 2,0 | макс. 2,0 |
| Кремний (Si %) | макс. 1,0 | макс. 1,0 |
| Сера (S %) | макс. 0,03 | макс. 0,03 |
Молибден делает сталь более защищенной от щелевой и питтинговой коррозии в хлористой, морской воде и в сильноагрессивных средах: серной, фосфорной, борной, муравьиной, уксусной, щавелевой, молочной и других кислотах. Недаром этот вид стали называют «морской нержавейкой».
Таблицы воздействия некоторых кислот и их растворов на нержавеющую сталь:
| марка AISI 316 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Температура | 20° | 80° | ||||||||||
| Концентрация, % к массе | 10 | 20 | 40 | 60 | 80 | 100 | 10 | 20 | 40 | 60 | 80 | 100 |
| Серная Кислота | 0 | 1 | 2 | 2 | 1 | 0 | 2 | 2 | 2 | 2 | 2 | 2 |
| Азотная Кислота | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 2 |
| Фосфорная Кислота | 0 | 0 | 0 | 0 | 1 | 2 | 0 | 0 | 0 | 0 | 1 | 2 |
| Муравьиная Кислота | 0 | 0 | 0 | 1 | 1 | 2 | 0 | 0 | 1 | 1 | 1 | 0 |
| маркаAISI 304 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Температура | 20° | 80° | ||||||||||
| Концентрация, % к массе | 10 | 20 | 40 | 60 | 80 | 100 | 10 | 20 | 40 | 60 | 80 | 100 |
| Серная Кислота | 2 | 2 | 2 | 2 | 1 | 0 | 2 | 2 | 2 | 2 | 2 | 2 |
| Азотная Кислота | 0 | 0 | 0 | 0 | 2 | 0 | 0 | 0 | 0 | 0 | 1 | 2 |
| Фосфорная Кислота | 0 | 0 | 0 | 0 | 0 | 2 | 0 | 0 | 0 | 0 | 1 | 2 |
| Муравьиная Кислота | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 2 | 2 | 1 | 0 |
Расшифровка:
0 = высокая степень защиты — Скорость коррозии менее чем 100 mm/год
1 = частичная защита — Скорость коррозии от 100m до 1000 mm/год
2 = non resistant — Скорость коррозии более чем 1000 mm/год
Как видно из таблицы, изделия из стали AISI 316 противостоят воздействию коррозии в большинстве кислот и их растворов, чем и обусловлено их применение в агрессивных средах.
kvt.su
Может ли нержавеющая сталь ржаветь? Почему ржавеет нержавеющая сталь
Почему нержавейка ржавеет?
Если Вы столкнулись с тем, что красивые, блестящие, радующие глаз перила или ограждения из нержавеющей стали через небольшое время покрылись пятнами ржавчины, дело, скорее всего, в использовании неподходящей марки стали.
Согласно международной классификации AISI, которая регламентирует содержание никеля, хрома и других примесей в сплаве, чем выше доля никеля, тем лучше антикоррозийные качества стали. В настоящее время чаще всего используются три основные марки стали: AISI 304, AISI 201, AISI 430.
AISI 304 включает в себя как минимум 18 % хрома и 8 % никеля, что позволяет сформироваться на поверхности тонкой пленки слоя оксида, пассивного к воздействию химических элементов. Кроме того, стали этого состава немагнитны. Именно эти характеристики позволяют использовать AISI 304 для уличных ограждений и перил, а также в бассейнах.
Изделия из более дешевой марки нержавеющей стали AISI 201 прекрасно поведут себя в помещении, но не с повышенной влажностью (ванная, бассейн). При использовании ограждений и перил из этой нержавейки на открытом воздухе, коррозийные процессы обязательно дадут о себе знать, особенно в местах сварки.
Совершенно непригодна для использования в ограждениях и перилах марка стали AISI 430, которая совсем не содержит никеля. Изделия из этой марки стали заржавеют даже в помещении, причем уже через пару месяцев.
Фотография Ильи Варламова
Что же делать, чтобы не столкнуться с печальной ситуацией, описанной в начале нашей статьи?
Во-первых, убедитесь, что Ваш поставщик использует ту марку стали, которая пригодна для Ваших целей: AISI 304 для открытого воздуха или влажных помещений, AISI 201 для обычных помещений. Ни при каких условиях не соглашайтесь на сталь AISI 430, абсолютно неподходящую для изделий этого типа. Кроме того, гарантия поставщика на свои изделия не мене
pellete.ru
Может ли нержавеющая сталь ржаветь или нет, причины ржавения
Может ли ржаветь нержавеющая сталь или нет? Если говорить о нержавеющей стали с содержанием хрома более 10,5%, то возникновение ржавчины полностью исключить нельзя. Даже аустенитная сталь с содержанием хрома свыше 20% и содержанием никеля более 8% может поржаветь при неправильном обращении и обработке или конструктивных дефектах. Вот почему так важно при обработке нержавеющей стали использовать абразивные инструменты со специальными свойствами. Примером таких инструментов являются фибровые шлифовальные круги или абразивные отрезные круги с пиктограммой Fe, S, Cl < 0,1%.
Пассивный слой
Нержавеющая сталь, как и обычные сорта стали, вступает в реакцию с кислородом, благодаря чему образуется оксидная пленка. Однако в случае с обычной сталью кислород вступает в реакцию с имеющимися атомами железа, что приводит к образованию пористой поверхности, которая способствует дальнейшей реакции. Это может привести к полному заржавению детали. В случае с нержавеющей сталью кислород реагирует с атомами хрома, которые в относительно высокой концентрации присутствуют в стали. Атомы хрома и кислорода образуют толстую оксидную пленку, которая предотвращает дальнейшее развитие реакции. Эта оксидная пленка также называется пассивным слоем в силу своей реакционной инертности в отношении окружающей среды. Характер и устойчивость пассивного слоя зависит в первую очередь от состава сплава стали.
Коррозия
Существует две причины возникновения ржавчины на нержавеющей стали:
- пассивный слой не образовался;
- пассивный слой был разрушен.
Отсутствие пассивного слоя может быть вызвано только высокой степенью чистоты. Обрабатываемые поверхности тщательно зачищаются от всех загрязнений.
Описанные ниже виды коррозии обусловлены последующим разрушением пассивного слоя:
Общая поверхностная коррозия
Общей поверхностной коррозией называется равномерное повреждение поверхности детали. Этот вид коррозии возникает только в том случае, если на поверхность воздействуют кислоты или сильные щелочи. Если ежегодная скорость коррозии составляет меньше 0,1 мм, то можно говорить о достаточной устойчивости материала к поверхностной коррозии.
Точечная коррозия (питтинг)
Точечная коррозия возникает в том случае, если пассивный слой разрушается локально. Причиной являются ионы хлорида, которые в присутствии электролита вытягивают атомы хрома, необходимые для образования пассивного слоя. Так возникают точечные отверстия. Наличие отложений, налета ржавчины, остатков шлака или цветов побежалости приводит к усилению точечной коррозии.
Интеркристаллическая коррозия
Интеркристаллическая коррозия может возникнуть в том случае, когда под воздействием тепла вдоль границ зерен выступает карбид хрома и при наличии кислой среды происходит растворение. Это происходит при следующей температуре:
- аустенитная сталь: 450° — 850°C
- ферритная сталь: более 900°C
Сегодня при выборе правильного материала интеркристаллическая коррозия больше не играет никакой роли.
Контактная коррозия
Контактная коррозия возникает в том случае, когда в контакт вступают различные металлы под воздействием электролита. Менее благородный материал начинает корродировать и растворяться. Нержавеющие стали являются благородными при контакте с большинством других металлов.
klingspor.com.ru
Может ли ржаветь нержавеющая сталь возврат
При отсутствии доступа кислорода и движущихся потоков воды коррозия продолжается. 3. Точечная. Она аналогична гальванической коррозии при точечном поражении защитного оксидного слоя и одновременном воздействии агрессивной среды. Нержавеющая сталь в поврежденном месте становится анодом, а пассивированная часть металла — катодом, в результате анод начинает быстрее растворяться, вызывая питтинговую коррозию. 4. Гальваническая коррозия, возникающая в результате прямого контакта разнородных металлов в агрессивной токопроводящей среде, например, в морской воде. При проектировании нержавеющих конструкций должны учитываться внешнее воздействие среды и взаимодействие в этих условиях нержавейки с другими металлами. 5. Межкристаллитная коррозия, возникающая при очень высокой температуре, например, при сварке. 6.
Почему ржавеет «нержавейка»
Торговая марка TalleR формировалась как бренд, производящий посуду и предметы кухонного обихода из нержавеющей стали, однако, за последнее время в ассортименте появились новые линейки продуктов из других материалов: чугуна, алюминия, бамбука, цинкового сплава, а также группы товаров из нержавеющей стали, такие как термосы и решетки, которые требуют особого ухода и имеют некоторые отличия в эксплуатации. В случае выявления существенных недостатков товара потребитель вправе предъявить изготовителю (уполномоченной организации или уполномоченному индивидуальному предпринимателю, импортеру) требование о безвозмездном устранении таких недостатков, если докажет, что они возникли до передачи товара потребителю или по причинам, возникшим до этого момента.
Может ли нержавеющая сталь ржаветь?
ВниманиеРжавчина класса II образуется в результате реакции из двух стадий: первая представляет собой растворение пассивационного слоя оксида хрома, а вторая состоит в окислении железа в материале: Cr2O3 + 10Cl-+ 2h3O ® 2CrCl3 + 4 HClO 2Fe + 3ClO- ® Fe2O3 + 3Cl- Данная реакция самоподдерживающаяся посредством взаимодействия хлора с хромом для образования гипохлористой кислоты в качестве побочного продукта, а гипохлористая кислота окисляет железо и образует еще больше хлорида. Увеличение содержания молибдена в нержавеющей стали увеличивает ее стойкость к воздействию хлорида.
Подобным образом, замена железа в нержавеющей стали никелем улучшает ее стойкость к коррозии. Прогрессия сплавов с увеличивающейся стойкостью к воздействию хлорида: тип 304L (наименьшая), тип 316L, тип 317L, тип 304LМ, Сплав 625, Сплавы С-276 и С 22 (наивысшая).
Почему ржавеет нержавейка?
Так как поверхность частицы не пассивирована, она незамедлительно начинает окисляться и ржавеет. Другим возможным процессом является эрозия крыльчатки.
Любой материал имеет критическую величину вращения, сверх которой эрозия увеличивается. Для низколегированного сплава нержавеющей стали такая величина вращения составляет около 100 футов в секунду.
Важно
Степень эрозии изменяется в зависимости от температуры. Нержавеющая сталь типа 304 имеет постоянную степень эрозии до температуры 300оС, а затем она стремительно возрастает.
Не имеется специальных данных для воды высокой очистки для различных сплавов. Металлургические свойства крыльчатки, как представляется, влияют на степень удаления металла водой. При кристаллизации нержавеющей стали 18-8 происходит две металлургические фазы: аустенита и дельта-феррита.
Может ли нержавейка ржаветь?
При любом контакте нержавеющей стали с лорангидридом возникает опасность образования ржавчины. Жесткость рН 7 имеет обеспечивает меньшую возможность образования ржавчины, нежели жесткость рН < 7.
Даже кратковременное воздействие хлорангидрида может стать отправной стадией ржавления, в особенности, если поверхность нержавеющей стали шероховатая. Механически полированные поверхности хуже, нежели электрополированные поверхности, так как при полировальных операциях остаются микроскопические изъязвления. Электрополировка удаляет эти изъязвления и производит пассивирующий слой с более высоким соотношением Cr: Fe. Изъязвления образуют элементы коррозии, где могут концентрироваться растворы хлорангидрида и продолжать реагировать, даже если система в целом оснащена промывкой с высокой жесткостью воды.
Использование сильнодействующих ПАВ в растворе промывки будет способствовать удалению хлорида. 5.
Ржавеет ли нержавеющая сталь
Наиболее вероятны части из углеродистого железа, такие как стяжные шпильки, гайки, болты, струбцины и т.п. Чем больше источник, тем больше ржавчины может образоваться.
Насосы под наибольшим подозрением в системе очистки. Наиболее очевидными причинами ржавления, вызванными насосами, являются: изъязвление и эрозия, вызванные неравномерным вращением всасывающего колеса (крыльчатки).
Изъязвление обычно вызвано неправильной подачей воды в насос, неправильным подбором насоса или излишним дросселированием при перекачивании. Пузырьки воздуха воздействуют на рабочие поверхности насоса и приводят к резкому воздействию, вызывающему ударную волну, удаляющую малые частицы нержавеющей стали.
При освобождении частицы в водяном потоке она скрепляется со трубопроводом из нержавеющей стали посредством электростатического притяжения.
Может ли ржаветь нержавеющая сталь? условия возникновения ржавчины
Ржавеет ли нержавеющая сталь? Сталь, известная под бытовым названием ‘’нержавейка’’ ржавеет. Не сразу, конечно, но может заржаветь. Соль или, скажем, фруктовый сок оставленный на ночь не вытертым в мойке из нержавеющей стали, может оставить тёмное и трудно оттираемое пятно.
Как для домохозяйки, так и для предприятия или промышленности, которое использует изделия из нержавеющей стали, важен тот фактор, что можно противостоять ржавчине. Именно это качество делает нержавеющую сталь такой ценной.
Что же такое нержавеющая сталь? Это – обычная сталь, в которой есть антикоррозийные добавки, в основном – хром. Хром не подвержен ржавчине. Добавляя одну часть хрома к пяти частям стали, мы получаем сталь 430, или как её ещё называют – хромовая сталь.
Тема: нержавейка начала ржаветь
Очистку проволочной щеткой можно использовать для удаления сварочного шлака. Наличие свободного железа на поверхности нержавеющей стали, легко определяется путем опрыскивания стали водой и выдержки во влажном состоянии в течение нескольких часов. Зоны, содержащие свободное железо, заржавеют и окрасятся. Гораздо более быстрым способом выявления свободного железа является ферроксильный тест. Состав для обработки поверхности включает: 1) дистиллированная вода — 1 литр, 2) азотная кислота — 30 миллилитров, 3) ферроцианид калия — 30 грамм. Обработка металла должна производиться в защитной одежде, поскольку состав содержит кислоту и цианиды. Поверхность на загрязненных зонах окрасится в синий цвет в течение нескольких минут. Затем состав нужно смыть водой и нейтрализовать раствором соды. Однако этот метод не подходит для испытания поверхностей, соприкасающихся с пищевыми продуктами.
Данная марка стали обычно используется для производства крепежных деталей и некоторых внутренних элементов для оборудования, работающего в условиях агрессивных сред. Однако, для производства больших конструкций, для которых важен привлекательный внешний вид, она подходит плохо, так как следы ржавчины появятся на ней относительно быстро.Итак, нам нужны долговечные перила или ограждения.
Что для этого требуется?
- Правильная марка стали. Для наружных элементов выбирайте AISI 304, а для внутренних пойдет и AISI 201. Марка AISI 430 для производства ограждений не годится.
- Поинтересуйтесь гарантиями производителя (продавца). На изделия из качественной стали она будет не менее года, а то и выше.
- Правильный уход. Чистку изделий из нержавейки необходимо проводить таким образом, чтобы не повредить верхний слой материала.
Ржавчина класса III Данная ржавчина черная, а не бурая и образуется в присутствии пара высокой температуры. При первоначальном образовании она синяя, а затем становится черной, поскольку она нарастает до предельной толщины, предупреждающей дальнейшее проникание кислорода.
Она может обнаруживаться в паровых системах высокой чистоты, работающих 4c2при высоких температурах. На электрополированных поверхностях нержавеющей стали такая ржавчина блестяще черная, а на непассивированных механически полированных поверхностях она может быть матово черной.
Ржавчина данного класса на электрополированной поверхности, образует октаэдрические кристаллы, полностью покрывающие поверхность. Анализ с использованием рентгеновской фотоэлектронной спектроскопии показывает, что данный слой является полуторной окисью железа, обычно именуемой магнитным железняком.
Этот вид коррозии выступает только тогда, когда на поверхность из стали действуют кислоты или сильные щёлочи. Степень убытка ниже 0,1 мм в год считается достаточной стойкостью к поверхностной коррозии с убытками.
Язвенная коррозия (plitting) Язвенная коррозия может выступать, когда пассивный слой будет локально нарушен. За местное нарушение слоя отвечают ионы хлорида, которые в присутствии электролита отнимают у нержавеющей стали атомы хрома, необходимые для образования пассивного слоя.
В этих местах образуются отверстия похожие на иголочный укол. Опасность язвенной коррозии повышается в результате накопления на поверхности осадков, чужой ржавчины, остатков шлака или цветных налётов.
Таким образом, шероховатая поверхность AISI 316 делает ее коррозионную устойчивость даже хуже, чем полированная поверхность AISI 304. Следы ржавчины могут появиться даже в местах куда попала раскаленная окалина.
Это происходит потому, что при температуре сварки выгорают легирующие элементы, в первую очередь хром. На металле в местах сварки образуются «следы побежалости»(иногда называют следы термического воздействия).
В этих местах нержавейка неизбежно начнет ржаветь. Слой ржавчины, однако, может остаться только на поверхности металла, там где нет оксидной пленки, которая образуется благодаря хрому. То есть в глубь ржавчина развиваться не будет. Но выглядят следы побежалости и тем более ржавчина очень не эстетично. Чтобы этого не произошло сварочный шов обрабатывают специальными эмульсиями, травильными пастами или при помощи абразивных материалов.
advokat-na-donu.ru
