Повысительная насосная станция: рассмотрим подробно

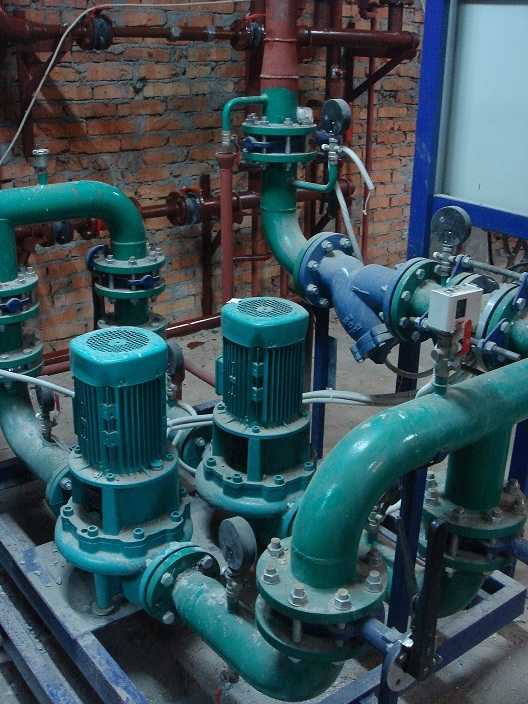

Насосная станция повысительная

Повысительные насосные станции, или как их ещё называют: станции подкачки, обустраивают в качестве вспомогательного элемента водопроводных и канализационных систем, обслуживающих такие объекты, как: высотные здания, жилые микрорайоны, коттеджные посёлки. Как устроены насосные станции для повышения напора воды, какое оборудование в них используется?
На эти и другие вопросы мы постараемся дать исчерпывающие ответы, а поможет нам видео в этой статье.

Как функционирует повысительная станция

Насосная станция отличается от просто насоса тем, что представляет собой комплект оборудования в сборе. В бытовом варианте, это насос с гидроаккумулятором(см.Схема подключения гидроаккумулятора к погружному насосу: какая лучше), деталями трубопровода, фасонными элементами и пускозащитным устройством, который может быть установлен своими руками в квартире или на приусадебном участке.
Инструкция производителя, прилагаемая к такому комплекту, содержит и подробную схему подключения:



  • Промышленная повысительная насосная станция, проект которой должен быть привязан к объекту ещё в процессе строительства, имеет, как минимум, два насоса: основной и резервный. Максимально, такая станция может быть оснащена шестью насосами: четырьмя рабочими, и двумя резервными.

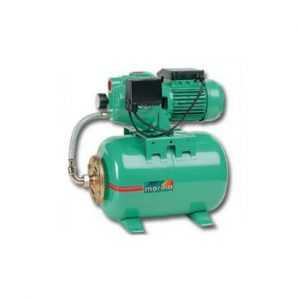

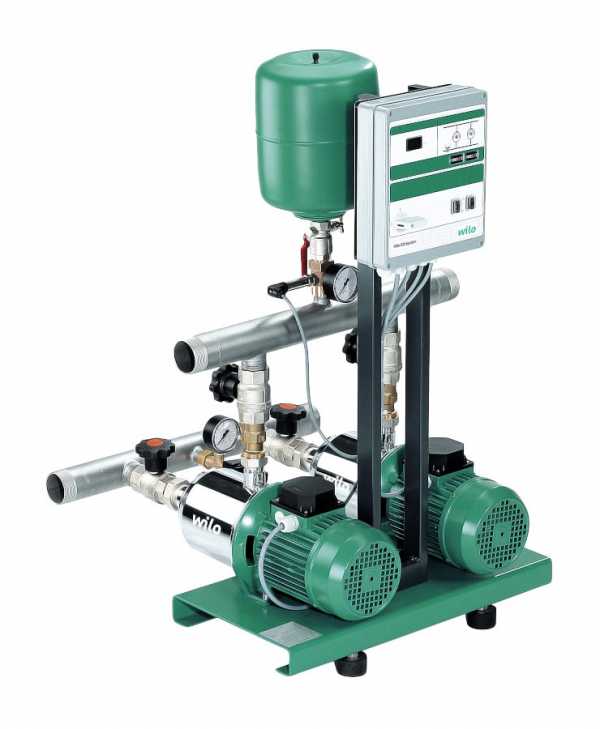

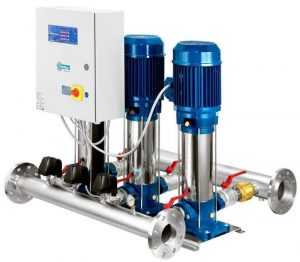

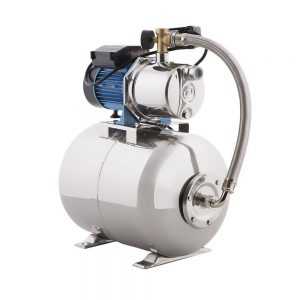

Бытовая станция для повышения давления воды

  • Роль запасного насоса трудно переоценить. Повысительные станции практически всегда работают в автоматическом режиме.
    Каждый резервный насос отвечает за свою группу рабочих агрегатов. Если, при получении команды «пуск», один из них по какой-то причине не запускается в течение 10 секунд, в работу включается резервный насос.
  • Цена такой станции зависит от её комплектации: количества насосов и их мощностных характеристик; варианта автоматики; опций, предлагаемых производителем. Режим работы повысительной станции может быть круглосуточным.
    В таком случае, её подключают непосредственно к трубопроводу, и она будет запускаться каждый раз, когда давление в трубах начнёт ослабевать. В производственных трубопроводах такую схему используют чаще всего.
  • Что касается жилых комплексов, то там напор воды падает в определённые часы, когда происходит максимальное водопотребление. В таком случае, режим работы повысительной станции может быть ступенчатым.
    Тогда группу насосов подключают к трубопроводу не напрямую, а через накопительный резервуар. Как только уровень жидкости в нём падает до определённой отметки, поплавковые датчики дают команду на запуск и подкачку воды.

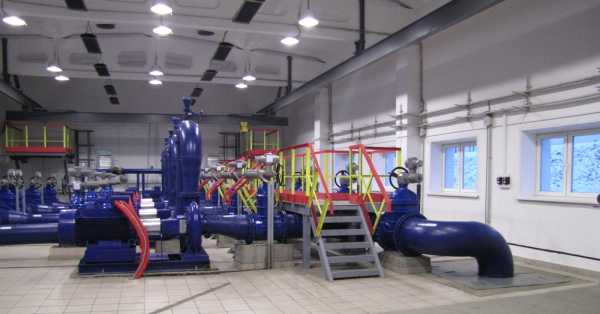

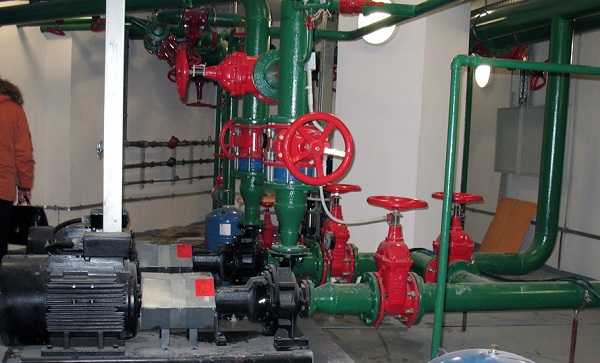

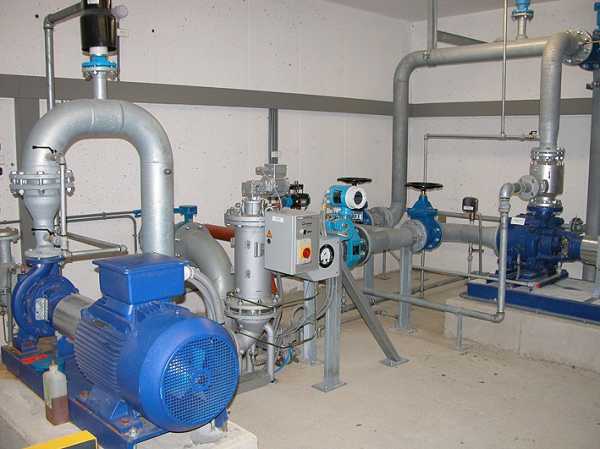

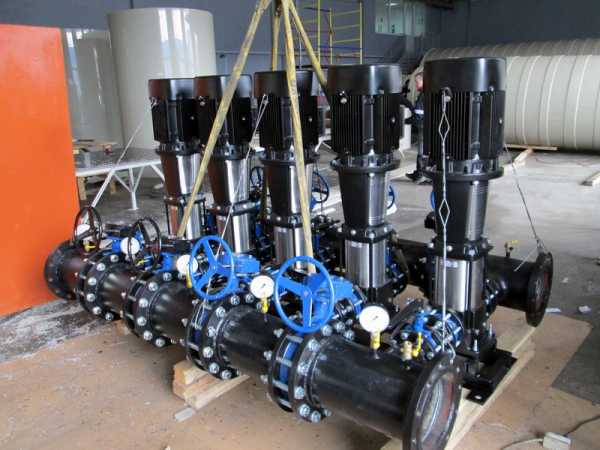

Промышленная насосная станция

  • Для того чтобы станция могла нормально функционировать, давление в подающем трубопроводе не должно быть меньше 10м. В противном случае, в трубопроводе всасывающем образуется вакуум, либо может произойти разгерметизация соединений, с последующим подсосом загрязнённого воздуха.
  • Расчёт напора и подачи насосных агрегатов определяются на стадии проектирования системы водоснабжения — причём, каждой станции присваивается своя категория обеспечения подачи. Станции подкачки чаще относят к III категории. Они могут обслуживать не только питьевой, но и противопожарный трубопровод. Категория станции в этом случае, будет более высокая.

Вот как выглядит эта классификация:

Категория подачиКакие насосные станции относятся к данной категорииРежим подачи
I категория
  • Системы водоснабжения населённых пунктов с водопотреблением более 40000 м3 в сутки.
  • Хозяйственно-противопожарные водопроводы.
  • Производственные водопроводы и системы водоотведения.
Допускается перерыв в подаче не более 10 минут
II категория
  • Насосные станции, обеспечивающие подачу воды в небольшие населённые пункты или отдельные жилые комплексы, с водопотреблением менее 40000 м3 в сутки — но при условии наличия альтернативных возможностей для тушения пожара.
  • Насосные канализационные станции систем водоотведения для районов, с количеством жителей от 600 до 50000 человек.
Подача может осуществляться с перерывом до 6 часов.
III категория
  • Поливочные водопроводы.
  • Канализационные станции в населённых пунктах с небольшим числом жителей (до 500 чел.).
Эта категория станций может прерывать подачу не более, чем на сутки.

При необходимости транспортировки воды на длинные дистанции, давление в напорном трубопроводе снижается прямо пропорционально его протяжённости. Таким образом, чтобы компенсировать потерю напора, возникает прямая необходимость установки на трассе магистрали повысительных станций — и даже не одной, а нескольких.
Они не заглубляются, а устанавливаются на горизонтальной наземной площадке, либо размещаются в отдельном павильоне или капитальном здании.

Производственные водопроводы

Не каждое предприятие может похвастать наличием автономного водопровода. Большинство из них, пользуются водой из городских водопроводов, на общих основаниях.
Проблема только в том, что напора имеющегося трубопровода для производства бывает недостаточно – тем более, что в часы пик давление воды существенно снижается.

  • Поэтому, предприятиям, которым необходим стабильный напор воды, без повысительной станции невозможно обойтись. Размещается она непосредственно на вводе трубопровода в цех, которому не хватает имеющегося давления воды.
    В системах производственного водоснабжения, нередко используют схемы, предусматривающие её охлаждение и повторное использование.

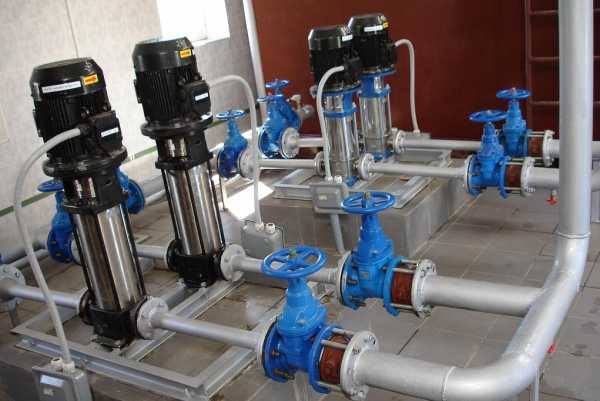

Производственная система водоснабжения

  • Чаще всего, оборотная система водоснабжения выглядит так. Есть сборно-накопительный резервуар, в который поступает вода, нагретая в процессе использования до 40 градусов; есть насосы, перекачивающие воду на охлаждающие сооружения.
    В зависимости от размаха производства, это может быть небольшая градирня, технический бассейн, или даже целый пруд.

После остывания до 15-20 градусов, вода перекачивается в другой резервуар, предназначенный для охлаждённой воды. Из этой ёмкости, она подаётся для участия в технологическом процессе, после чего снова попадает в сборный резервуар для тёплой воды.
На этом круг замыкается. Таким образом, в оборотной системе участвует три насосных узла, и один из них должен быть рассчитан на перекачку горячей воды.

Обустройство повысительных станций

Комплектация оборудования, и схемы его компоновки на повысительных насосных станциях, прежде всего, зависят от конструкции подводящих трубопроводов, к которым они должны будут подключаться. Станция подкачки, входящая в систему напорного трубопровода, по всем параметрам похожа на обычную насосную станцию II подъёма, которую вы видите на фото снизу.
Итак:

  • Её функция проста: насосные агрегаты забирают воду из трубопровода с низким напором, повышают его до расчётного показателя, и подают в трубопровод высокого давления. В таких системах используется коллекторная схема подключения.
  • Оба коллектора (один высоконапорный, а другой низконапорный) располагают в том же здании, где установлена и сама насосная станция. Трубопроводы диаметром 150 мм укладывают чуть ниже уровня пола, в специально обустроенных кирпичных каналах или бетонных лотках.

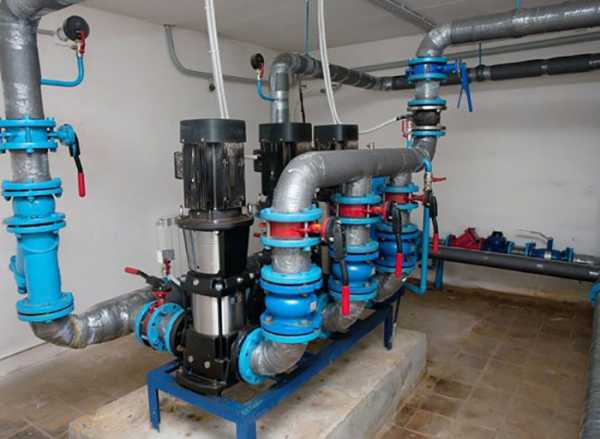

Водопроводная станция II подъёма

  • Необходимость использования повысительных насосных станций, возникает не только в водоснабжении, когда при недостаточном давлении в подающем трубопроводе, большая часть пользователей может оставаться практически без воды.
    Они так же устанавливаются и в канализационных системах — там проблемой может стать застой фекальных вод, которые необходимо вовремя отводить коллектор. В зависимости от назначения, все станции подразделяются на водопроводные, и станции водоотведения.
  • По расположению в общей цепочке схемы, все они классифицируются, как станции I, II, III подъёма (количество подъёмов может быть и больше), а так же циркуляционные и повысительные. Повысительные станции никогда не бывают станциями I подъёма, которые питаются непосредственно от водозабора. Они устанавливаются на трассе трубопровода, или перед непосредственным вводом в объект водопотребления.
  • Так как повысительные станции берут воду из трубопровода, а не из резервуара, регулировать самостоятельно подачу они не могут — но это в водопроводных системах. Что касается станций водоотведения, то их основной задачей является подача сточных вод к очистным сооружениям, либо их перекачка из одного канализационного бассейна в другой.
    Когда рельеф местности не позволяет спроектировать самотечную канализацию, приходится решать вопрос со строительством напорного трубопровода.

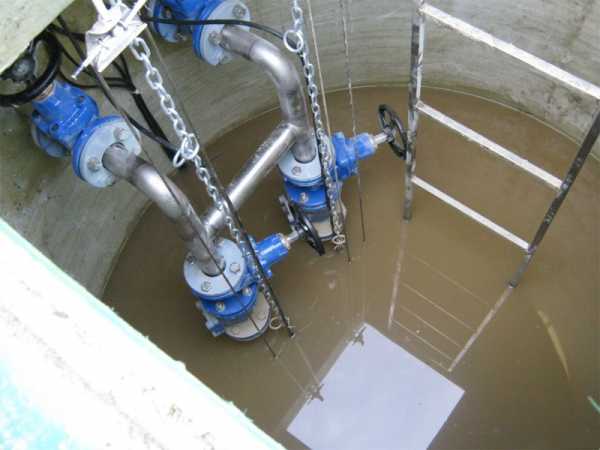

Повысительная станция в ливневой канализационной системе

  • В таких случаях, без повысительной станции тоже не обойтись, так как при транспортировке стоков давление в трубах постепенно уменьшается. В коллекторных системах, станция забирает воду из накопительной ёмкости.
    Туда она, чаще всего, попадает самотёком, а затем, под давлением, подаётся в напорный трубопровод. По такому принципу работают, например, ливневые канализации.
  • При проектировании насосных станций должно быть учтено множество нюансов. Виды и мощности оборудования, а так же его компоновка, должны соответствовать реальным условиям эксплуатации — в том числе учитывать и возрастающие объёмы водопотребления.
    Очень важно, чтобы была предусмотрена возможность увеличения напора и подачи, а также вероятность модернизации в будущем.

Наиболее важной задачей для такого сооружения, является обеспечение бесперебойного режима эксплуатации, а так же комфортной работы обслуживающего персонала(см.Машинист насосных установок: требования ЕТКС). В конечном итоге, соблюдение всех этих требований способствует: как уменьшению себестоимости сооружения, так и снижению затрат при его эксплуатации.

moikolodets.ru

Какие бывают повысительные насосные станция водоснабжения

В системах подачи воды часто случаются перебои: понижается давление или загрязняется магистраль. Поток из-за этого передвигается слабее.

Решить такие неприятности помогает специальное устройство – повысительная система. Это станция из мощных насосов.

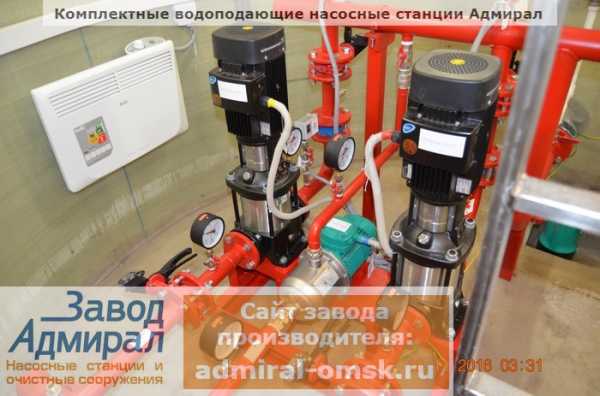

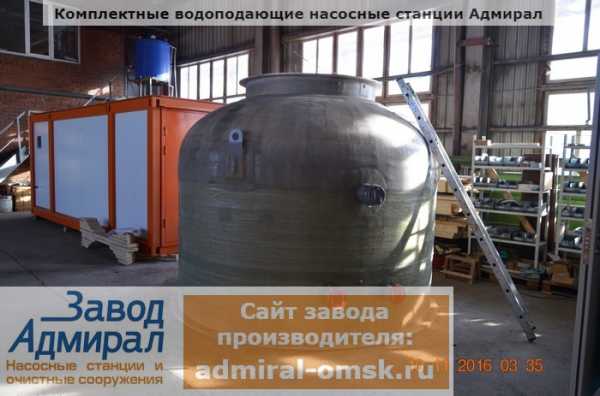

Завод Адмирал производит комплектные станции с необходимой производительностью и напором. Подробную информацию можно посмотреть на сайте http://www.admiral-omsk.ru/

Из чего состоит

Повысительные станции бывают нескольких видов. Модульную, компактную установку применяют в частном доме. А габаритные варианты применяют в производственных масштабах и встраивают в сеть общего оборудования водопровода.

Комплектация всех видов станций одинаковая:

  • система автоматики;
  • два главных насоса;
  • два резервных насоса;
  • датчики, контролирующие поток;
  • гидроаккумулятор.

Гидроаккумулятор используют на бытовых приборах, на производстве его устанавливают реже. Это накопительная габаритная емкость (бачок). Как правило, он имеет не меньше 30 л. При снижении давления, бачок автоматически наполняется жидкостью.

Гидроаккумулятор и насосы поддерживают стабильные показатели напора.

Система автоматики позволяет оборудованию работать абсолютно в автоматическом режиме, и для функционирования не нужно постоянного обслуживания.

Монтаж бытовой установки можно выполнить самостоятельно. А промышленные станции устанавливают компании-поставщики.

Основное действие напорной станции – это забор воды из водопроводной системы с низким напором. При участии насосов вода поступает в зону с повышенным напором.

Обвязки насосов в повысительных станциях исполняются в трех вариантах:

  • использование черной стали;
  • использование нержавеющей стали;
  • использование оцинкованной стали.

Замечание специалиста: для автономных систем водоподачи применяют самовсасывающие насосы или станции. Откачка воды таким оборудованием выполняется с глубины до восьми метров.

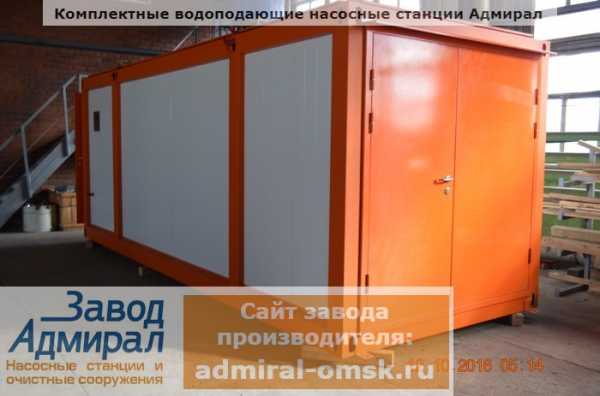

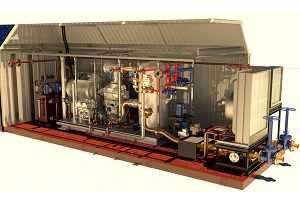

Блочно-модульные конструкции

Это автоматизированный комплекс, который состоит из блочного-контейнера.

Его утеплили и оснастили нужными системами:

  • осветительная;
  • вентиляционная;
  • отопительная;
  • тушением на случай пожара.

Также они оборудованы:

  • насосами;
  • трубопроводной магистралью;
  • автоматическими устройствами и др.

Блочно-модульные виды применяются в сетях водоподачи, ликвидации пожара, канализации. А в промышленности применяются для удаления излишков влаги при паводках.

Такое техническое оснащение расположено в мобильном спецпавильоне, что дает возможность без лишних вложений транспортировать и переустанавливать их.

Преимущества

Среди плюсов повысительных насосных станций можно выделить:

  • работа проходит полностью в автоматическом режиме;
  • монтаж установок не требует специальных знаний и навыков;
  • не требует специального обслуживания;
  • функционирование оборудования происходит посредством удобного для владельца привода;
  • станция может оснащаться дополнительным комплектом оборудования;
  • самым большим плюсом повысительных станций является возможность транспортировки в любое нужное место, их несложно перевозить и заново собирать.

Полезно знать: готовые комплекты, которые предлагают в продаже, монтируются проще и подходят для любого вида бытовой системы подачи воды.

Как выбрать

Перед приобретением оборудования нужно выяснить, хватит ли его производительности для нужного напора сети.

Эти расчеты нужны, чтобы впоследствии не стать перед фактом, что установка не решает поставленных перед нею задач.

В идеале показатель производительности оборудования должен равняться расходуемой жидкости на всех точках, открытых одновременно.

Параметры производительности установки включают в себя такие моменты:

  1. Точное определение высоты поднятия воды по вертикали от уровня воды в скважине до самой высокой точки водозабора.
  2. Обязательно нужно принять во внимание, что рабочее давление воды не должно быть ниже 2 атмосфер. При таких показателях все оборудование, которое подключили к магистрали, будет работать нормально.
  3. Также нужно учесть потери напора по всей длине магистрали.

Для определения технических характеристик оборудования можно обратиться к профессионалам. Они дадут грамотные рекомендации и помогут с выбором.

Мастеру нужно будет предоставить замеры с участка, а именно:

  • расстояние от скважины до места установки станции;
  • расстояние от водозаборного патрубка до уровня воды;
  • тип и диаметр трубопровода;
  • схема расположения водозаборных точек.

Имея всю эту информацию, проектировщик рассчитывает производительность оборудования, потребление воды, и подбирает насосную станцию для данной ситуации.

Смотрите видео, в котором специалист разъясняет основные моменты устройства и работы повысительной насосной станции пожаротушения:

Оцените статью:

Поделитесь с друзьями!

septik.guru

Повысительная насосная станция водоснабжения и обслуживание

Для создания оптимального напора в системе водоснабжения с целью подъема воды на заданную высоту используется повысительная насосная станция. Такое устройство представляет собой комплекс оборудования, работа которого направлена на бесперебойный забор жидкости из скважины или колодца и её транспортировка по системе водоснабжения.

Различают бытовые повысительные насосные установки и производственные. Первые используются в системах водоснабжения частного сектора, где объем перекачиваемой и подаваемой воды не составляет больших объемов. Промышленные станции используются в системах водоснабжения и отопления многоквартирных домов, производственных предприятий и пр.

Основное назначение любой повысительной установки насосного типа — повышение давления в системе водопровода. То есть такая станция попросту усиливает напор воды в трубопроводе, чтобы догнать её на верхние этажи здания.

Рекомендуем к прочтению:

Важно: повысительные насосные блоки используются не только для систем частного или централизованного водопровода, но и на пожарных установках для подъема воды из резервуара под нужным давлением.

Виды повысительных станций по типу управления

Различают бытовые повысительные насосные установки и производственные

В современных точках продаж насосного оборудования можно найти и купить станцию с автоматическим или ручным управлением.

В первом случае оборудование поставляется уже в собранном и укомплектованном виде. Монтаж такой системы не требует особых навыков и знаний, а обслуживание повысительной установки такого типа будет заключаться в профилактическом осмотре и чистке от пыли. Автоматическая насосная станция для повышения давления в водопроводе оснащена специальным датчиком протока, который регулирует циклы включения и выключения насоса в зависимости от забора воды из системы водоснабжения.

Важно: автоматические повышающие блоки могут быть как одно-, так и многоступенчатыми. Второй вариант считается более эффективным в работе.

Станция с ручным управлением требует постоянного контроля над давлением в системе и регулировки оборудования. Обслуживание такой системы будет немного сложнее, но и цена подобного механизма гораздо ниже.

Рекомендуем к прочтению:

Конструкция станции повышения

Профессионалы различают два вида повысительных насосных станций по типу конструкции

Профессионалы различают два вида повысительных насосных станций по типу конструкции:

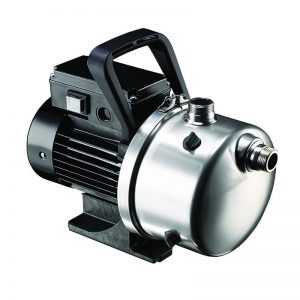

  • Оборудование с мокрым ротором;
  • Установка с сухим ротором.

В первом случае рабочий узел техники работает непосредственно в воде, охлаждаясь от неё же.

Сухой тип насосной станции является поверхностным.

Важно: каждая из повысительных станций оснащена несколькими насосами, два из которых является ведущими, а остальные резервными. При этом резервное оборудование вступает в работу в том случае, если давление в системе водоснабжения падает. Но такая комплектация относится только к бытовым насосным станциям. Промышленные установки требуют вмешательства профессионалов и содержат от 6 до 10 насосов в модуле.

Производители повысительных станций

Самым передовым брендом в сфере насосного оборудования для системы водоснабжения считается датский Grundfos

  • Самым передовым брендом в сфере насосного оборудования для системы водоснабжения считается датский Grundfos. Все оборудование проходит строгий контроль качества и отличается достаточно высокой производительностью при низкой стоимости.
  • Бренд HydrojetJP — еще один из самых пользующихся спросом. Повысительные насосные установки этой компании отличаются качественно налаженной автоматикой, которая делает работу станции бесперебойной и чёткой. Стальной сплав всех рабочих узлов оборудования защищен от коррозии.
  • Повысительные станции Wilo отличаются своей бесшумностью и низким уровнем потребления энергии. При этом производительная мощность оборудования на высшем уровне. Компактные размеры повысительных установок не вызывают сложностей в монтаже и обслуживании. А широкий модельный ряд оборудования Wilo позволяет подобрать агрегат в соответствии с первичными показателями источника и требуемым напором воды в системе водоснабжения.
  • Повысительные насосные установки JetHWJ также оправдывают ожидания потребителя в плане эффективности. Кроме того, установки имеют защиту от перегрева и выполнена из специального стального сплава, который не подвержен коррозии даже при простоях.

Важно: выбирать повысительную установку для системы водоснабжения необходимо с помощью опытного специалиста. Только в этом случае оборудование будет работать с максимальной эффективностью.

Помогла статья? Оцените её

Загрузка…

Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

Насосная станция пожаротушения (пожарная, повысительная)

Содержание

Насосная станция пожаротушения – это комплекс оборудования, обеспечивающий перекачку воды или пенного вещества во время тушения пожара.

Установка системы пожаротушения обязательна на промышленных и гражданских объектах, в зданиях, где находится большое количество людей, складских помещениях и комплексах, поэтому ее планируют на этапе проектирования.

Классификация систем противопожарной безопасности

Пожарные насосные станции, принципиально отличающиеся друг от друга, бывают двух видов – стационарные и мобильные.

Блочно-модульная установка насосов пожаротушения

Стационарные системы делятся на группы по способу забора воды:

  • из специальных подземных резервуаров и скважин;
  • из естественных водоемов;
  • из центральной городской магистрали или отдельного водопровода.

В первом и втором варианте пожарная насосная станция включает в себя такие системы забора воды, запуск которых осуществляется одновременно с нагнетающими насосами. В качестве подающих насосов в таких установках используются погружные насосы для пожаротушения, однако ввиду их низкой эффективности, короткого срока службы и трудностях при монтаже, все чаще прибегают к применению самовсасывающих насосов специального назначения.

Стационарные установки используют для обслуживания спринклерных и дренчерных систем тушения пожара, причем в обоих случаях предусмотрен автоматический запуск мощного насосного оборудования.

Сплинклерная система пожаротушения основана на принципе орошения помещения с потолка, а дренчерная создает своеобразные стены из воды, делящие большие помещение на отдельные сектора, а малые изолирует друг от друга.

Если здание имеют большую площадь и этажность, то установка даже самых мощных насосов может не гарантировать поступление воды на верхние этажи. В этом случае необходима повысительная сборка. Для эффективной работы насосной установки ее комплектуют пожарными насосами Grundfos, способными обеспечить повышение давления на определенных участках.

Пожарные насосные станции мобильного типа (ПНС 110) устанавливаются на базе автомобиля ЗИЛ, КамАЗ, Урал.

Помпы ПНС 110 запускаются посредством двигателя автомобиля, при этом дублирующий пульт управления двигателем устанавливают рядом с насосами.

ПНС 110 осуществляет забор воды от пожарных гидрантов, из подземных резервуаров и открытых источников воды. Для этого станции комплектуются насосами вакуумного типа АВС 01Э и АВС 02Э.

По типу привода насосы бывают механические, электрические и комбинированные.

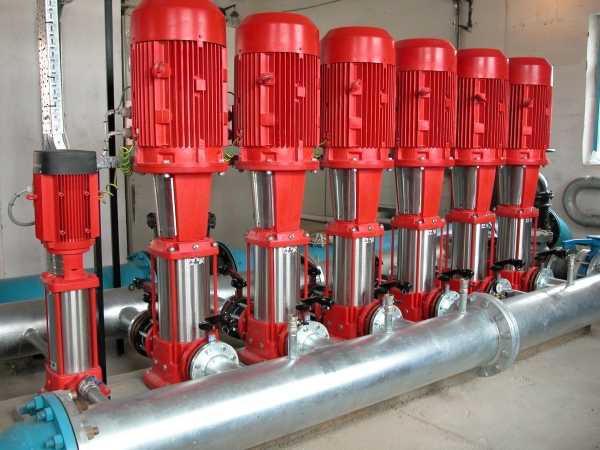

Насосная станция сплинклерного пожаротушения

По степени надежности помпы для пожаротушения делятся на три категории:

  1. І категория – перерыв в подаче средства для тушения пожара не допускается.
  2. ІІ категория – допускается кратковременный перерыв, достаточный для переход на резервное оборудование.
  3. ІІІкатегория – возможен длительный перерыв в работе станции, но не более суток.

Мощность насосов для установок пожаротушения находится в диапазоне от 5 кВт до 385 кВт, а производительность – 0,2 л/мин до 80л/мин. Подбирать соответствующее оборудование следует исходя из площади помещения или здания и нормативной базы.
к меню ↑

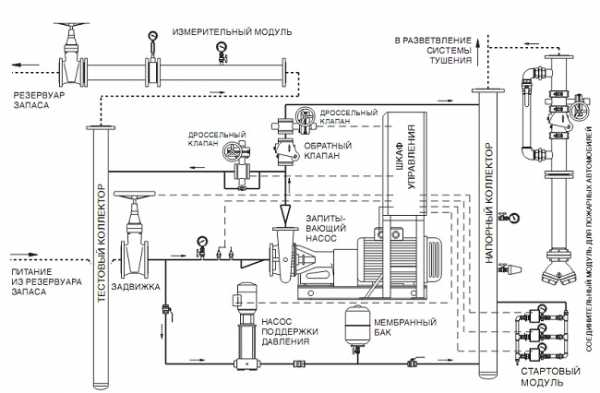

Пожарная насосная станция: конструкция и принцип работы

Пожарно-насосная станция планируется всегда еще на этапе проектирования, без ее установки здание не может быть введено в эксплуатацию. Необходимое оборудование выбирают в зависимости от размеров здания, но все насосные станции пожаротушения имеют одинаковую конструктивную схему:

  1. Основной и резервный нагнетательные насосы.
  2. Комплекс запорной арматуры для управления давлением.
  3. Пульт управления помповым оборудованием (электрический или механический).
  4. Контрольно-измерительные приборы (манометры, датчики).

Помимо основного оборудования, насосные пожарные станции оборудованы металлическими конструкциями. Главное правило при выборе материала для металлических рам – прочность, способность выдержать постоянную нагрузку и способность сохранить целостность конструкции в целом.

Мало отличается и принцип работы разных установок: запуск основного нагнетающего насоса осуществляется вручную или автоматически. На вход центробежного насоса подается вода с помощью запорной арматуры. Если на начальном этапе работы станции или во время тушения пожара возникают неполадки и основной насос не выдает необходимое давление в магистрали, выполняют переход выходной магистрали на резервное оборудование.

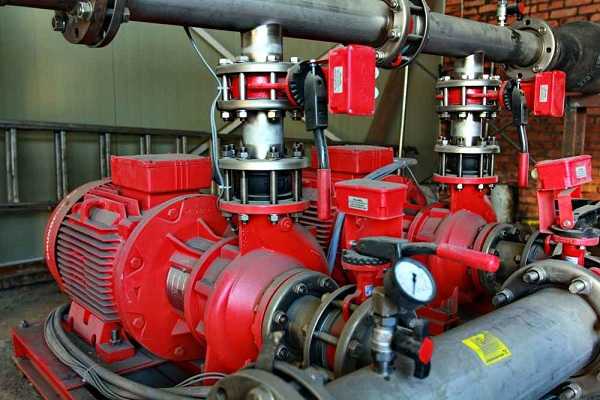

Насосная станция пожаротушения

Большинство пожарно-насосных станций в экстренных случаях могут запускать в работу одновременно основной и резервный насосы.

Остановка станции осуществляется в автоматическом режиме, когда давление достигло верхнего предела. В ручном режиме управления противопожарная система отключается в любой момент.
к меню ↑

Насосные станции пожаротушения (видео)


к меню ↑

Требования к установке пожарных станций

  1. Если вода подается на пожарную станцию из резервуаров, то их лучше располагать выше уровня насосного оборудования. В этом случае нет необходимости в системах забора. Если нет возможности разместить резервуары именно так, то на этапе планирования предусматривают несколько независимых друг от друга систем забора воды.
  2. Пожарные насосные станции располагают в подвальных помещениях на первом или цокольном этаже, при этом помещение сустановкой изолируют от остальных огнеупорными перегородками. Обязательно наличие отдельного входа. Станции пожаротушения могут быть установлены в отдельно стоящем здании. Над дверью с противопожарным насоснымоборудованием располагают соответствующее табло световое.
  3. Поскольку насосные станции для пожаротушения используют не часто, они оснащаютсянадежной пусковой системой, которая сработает даже после длительного простоя. Для поддержания системы в рабочем состоянии, периодически проверяют ее работу путем имитации пожара.
  4. Системы тушения пожара І и ІІ категории должны быть запитаны двумя независимыми друг от друга кабельными линиями с автоматическим переключением между ними. Если невозможно запитать оборудование таким способом, вторую линию заменяют автономной электростанцией или подключают насосы к двигателю внутреннего сгорания – генератору. Исключения составляют пожарные станции, расположенные в подвальных помещениях.
  5. Нормы безопасности предусматривают обеспечение насосных станций с электродвигателем двумя огнетушителями ручного типа. Для станций с двигателем внутреннего сгорания количество огнетушителей увеличивают в два раза. Для насосов с напряжением электродвигателя свыше 1000 В и систем с мощным двигателем внутреннего сгорания предусматривают два дополнительных огнетушителя с углекислотной смесью.
  6. Желательно выполнить защиту пола машинного отделения от вибраций, однако, это не обязательное требование. Исключение составляет использование пожарных насосов Wilo, которые оснащаются устройствами, гасящими вибрацию.
  7. Установка пожарных насосных станций разрешена сертифицированным организациям и службам. Ими же осуществляется профилактическое обслуживание станций.

Монтажная схема системы пожаротушения

За техническое состояние пожарно-насосной станции отвечает специально назначенное лицо. Нормы и правила подразумевают проведение плановых проверок и осмотров оборудования, технических экспертиз и обслуживания.

Все изменения в конструкции или оснащении в обязательном порядке вносятся в проект. Для этого обращаются к разработчикам системы для пожаротушения.

 Главная страница » Насосы

byreniepro.ru

Повысительная насосная станция пожаротушения — Мир водоснабжения и канализации

Рассмотрим алгоритм проектирования повысительной насосной станции пожаротушения (ПНС), которую необходимо запроектировать внутри проектируемого или существующего здания.

В начале проектирования возникает множество вопросов: С чего начать? Какие исходные данные запрашивать у заказчика? С кем согласовывать проект? Разберемся по порядку.

Весь процесс проектирования данного проекта разобьем на этапы:

1.Сбор исходных данных:

1.1.Техническое задание на проектирование.

Задание готовится и подписывается заказчиком или может быть подготовлено проектировщиком ВК и согласовано и подписано заказчиком. В нем указываются основные требования к проекту (категория надежности, материал трубопроводов и оборудования, фирмы производители оборудования, особые требования, установка дополнительных и т.д.)

1.2.Техническое условие на подключение к сетям водоснабжения,

выданное местным водоканалом или заказчиком (если сети на подключения находятся на обслуживании у заказчика).

1.3.Задание от ВК:

с указанием гарантируемого давления на вводе в ПНС, требуемого давления на выходе из ПНС, расхода воды на пожаротушение.

Примечание: Это задание необходимо, если наружный и внутренний водопровод выполняют другие проектировщики ВК. Если данные разделы и ПНС выполняет один специалист, то данного задания не требуется.

1.4.Генплан с вертикальной планировкой;

1.5.Поэтажный план здания с экспликацией помещений

1.6.Качество воды

Если вода из скважины, то необходим анализ воды. Если вода из центрального водопровода, то обычно она соответствует СанПиН 2.1.4.1074-01 «Питьевая вода», и это прописано в ТУ.

Примечание: При проектировании далеко не все исходные данные можно собрать. Очень часто бывает, что многое ВК-нику проходится самому собирать и обговаривать все устно.

2.Определение действующей актуальной нормативной базы для данного объекта проектирования:

Федеральный закон, СП, СНиП, ГОСТ, СанПин и т.д.

Примечание: При проектировании насосной станции пожаротушения необходимо учитывать основные требования к насосным станциям пожаротушения.

После сбора исходных данных и определения нормативной базы можно приступить к основным этапам проектирования.

2.Определяем категорию надежности насосной станции:

Примечание: как правила категория первая.

3.Выбор помещения для оборудования:

Необходимо выбрать подходящее помещение для насосной станции и согласовать его со смежниками (в первую очередь со специалистами раздела АР, затем с другими заинтересованными смежными специалистами ВК, ОВ, ЭОМ, СС, ПБ, ТХ и т.д.).

4.Выполнить принципиальную схему ПНС

5.Назначить диаметра всасывающих и напорных трубопроводов для ПНС

6.Подобрать дополнительное оборудование (грузоподъемное оборудование, дренажные насосы).

7.Выполнить расчет потерь напора. И определить напор насоса;

8.Подобрать марку насосов;

9.Выполнить план насосной станции с расстановкой и обвязкой оборудования.

10.Выполнить разрезы по насосной станции или аксонометрическую схему.

11.Выдача задания смежникам:

Выдается в процессе проектирования.

  • для ОВ: вентиляция и отопление для помещения ПНС.
  • для ВК: отвод аварийных и дренажных вод.
  • для ЭОМ: выдаются планы с указанием оборудования ПНС, к которому необходимо подвести электричество. На планах или в отдельной таблице необходимо указать категорию надежности электропитания, напряжение, потребляемую мощность, приложить паспорта с электрическими схемами на оборудование ПНС.
  • для АР и КР: требование к внутренней отделке, указать расположение приямков с размерами, уклон пола, задание на крановый рельс, отверстия, гильзы, крепления, фундаменты и т.д.. В задании должны быть указаны все размеры, привязки и отметки, для фундаментов дополнительно указывается нагрузка от оборудования.
  • для АТХ: выдаем задание на автоматизацию технологических процессов или передачу аварийных сигналов
  • для НВК: расположение напорных трубопроводов водоснабжения из ПНС, их диаметр, материал, привязка в плане.

13.Составляем спецификацию.

14.Оформляем и печатаем проект.

15.Проходим экспертизу (если требуется для стадии П).

Вносим изменения на основания требований экспертизы.

При положительном заключении экспертизы, выдаем заказчику готовый проект, либо выполняем стадию Р.



mir-vik.ru

Насосная станция повышения давления воды: как выбрать, лучшие модели

В местах проживания за городской чертой часто отсутствует магистральный водопровод, поэтому для обеспечения личных строений питьевой водой устанавливается повысительная насосная станция водоснабжения. Конструктивно это выглядит как комплекс оборудования, обеспечивающего постоянную подачу воды из отдельной емкости, а также транспортировку по трубопроводу до точек забора в доме.

Многие из пользователей не знают, как выглядит такая станция, не то что специфику ее деятельности. Чтобы восполнить эти пробелы, настоятельно советуем прочитать внимательно эту статью, где вы найдете ответы на многие вопросы.

Что это за конструкция, зачем нужна

Специалисты насосного оборудования различают два вида аналогичных установок: бытовые, которые используются в частном секторе, потому что объемы перекачиваемой воды там сравнительно небольшие, и производственные, используемые в системе водоснабжения, а также отопления многоквартирных домов или весьма больших производственных предприятий, где необходимо создавать большое давление внутри разветвленного водопровода.

Основная задача бытовой станции повышения давления — усилить напор в трубах, дабы вода могла подняться на последний этаж, например, 16-ти этажного дома и иметь нормальный напор. Выпускаются они с управлением ручного или автоматического типа, во втором случае они поставляются в полной комплектации и готовы к работе после подсоединения. Монтаж производится весьма просто, а в процессе эксплуатации не требуется постоянный надзор.

Специальный датчик автономно регулирует включение/выключение насоса, что напрямую зависит от регулярности пользования водой. Для более эффективной работы оборудования используют многоступенчатые повышающие блоки, которые функционируют в автоматическом режиме. Станции ручного управления требуют присутствия пользователя, чтобы осуществлять визуальный контроль над параметрами давления и проводить регулировку, обслуживание связано со сложностями, а стоимость ниже, чем у автоматического варианта.

Основные параметры

Производительность является главной характеристикой насосной станции повышения давления, в среднем она варьируется в пределах 324—468 л/час. Не менее важную роль играет и напор, который должен быть создан в замкнутом домашнем водопроводе, чтобы вода поступала к любой точке водозабора не только строения, но и всего приусадебного участка.

В бытовых системах стандартного типа давление составляет не менее 0,5 атм., при наличии одной точки водозабора этого вполне достаточно, и обычный насос, оборудованный датчиком давления, справится с поставленной задачей. Если же в доме проживает семья постоянно, то точек забора воды становится гораздо больше, поэтому нужна уже станция, которая обеспечит нормальное давление, чтобы вода поступала в любую точку дома.

При этом уровень давления воды становится минимум 1,5 атмосфер, чтобы не только откачать жидкость с глубины в 8 метров, но и подать ее с нормальным напором на второй этаж, а давление в 1,5 атм. соответствует 10 м подъема вверх. Многие пользователи используют такое оборудование для установки в частном секторе, чтобы обеспечить свои дома водой постоянно и в любой погодный сезон.

Особенности, плюсы, минусы

Это оборудование используется для организации подачи питьевой воды в частное сооружение, при этом нормализуется давление внутри трубопровода, обеспечивается бесперебойная работа всех систем, участвующих в процессе. Схемы трубопроводов определяются непосредственно пользователем, главное условие — герметичность, чтобы нигде не было протечек или подсоса воздуха, что снижает качество подачи воды.

Подключить насосную станцию к домашнему водопроводу несложно, но все работы необходимо выполнять без спешки и внимательно обрабатывать стыки труб и элементы подсоединения. Очень важно расположить оборудование в отдельном подсобном помещении, организовать хорошую звукоизоляцию и утеплить на зиму, если помещение не обогревается, чтобы в любой мороз температура не опускалась ниже ноля, оптимально — +1—2 C.

К достоинствам повысительной станции относится:

  • функционирование происходит в автоматическом режиме;
  • установка оборудования не требует от пользователя специальных знаний и навыков;
  • станцию при желании пользователя можно оснастить дополнительным комплектом оборудования;
  • оборудование не требует постоянного технического обслуживания;
  • возможность простого перемещения в любую точку, потому что масса станции, за редким исключением, не превышает 20 кг.

Это нужно знать! Готовые конструкции, предлагаемые в продаже, монтируются на месте довольно просто и готовы для выполнения поставленных задач, они подходят для любой системы бытовой подачи воды.

Как правильно выбрать

Основными критериями при покупке повышающих давление насосных станций для систем домашнего водопровода, питающегося от постороннего источника жидкости, являются:

  1. Производительность — это величина объема воды, которую перекачивает установка за один час.
  2. Мощность — она бывает потребляемой и номинальной, выбирается из количества проживающих в доме. Главное, чтобы она не превышала естественное наполнение колодца или скважины, чтобы в какой-то момент насос не стал работать без воды.
  3. Модель должна соответствовать сечению применяемых в домашнем водопроводе труб, как правило, выходной диаметр у современных изделий равен одному дюйму (2,54 см).
  4. Максимум высоты, на которую осуществляется подъем воды, — этот параметр особенно важен при использовании станции для частных строений, а также при подаче воды в многоэтажные здания.
  5. Габариты изделия должны полностью соответствовать площади помещения, где оно будет устанавливаться, чтобы был обеспечен беспрепятственный доступ ко всем деталям и компонентам в случае ремонта.
  6. Уровень шума, он происходит из-за вращения вентилятора охлаждения устройства, некоторые производители выпускают изделия с мокрым ротором, поэтому шум сводится к минимуму.
  7. Диапазон температур водной среды — устройства могут перекачивать холодную воду или быть универсальными.
  8. Тип установки зависит от помещения, в основном все модели идут с горизонтальным размещением.
  9. Большое значение при покупке имеет репутация производителя, некоторые малоизвестные компании из Азии продают дешевое оборудование, но центры сервиса при этом отсутствуют.

Лучше купить надежную станцию от известного производителя, которая проработает не менее 10 лет, чем менее дорогое изделие, как говорится — кота в мешке.

Рейтинг 2018 года

Jeelex Dzhambo 60/35 Ч-24

  • Тип: поверхностная насосная станция
  • Материал корпуса: нержавеющая сталь/чугун
  • Глубина до зеркала воды: 9 м
  • Максимальный напор: 30 м
  • Пропускная способность: 3 600 л/час (3,3 куб. м/час)
  • Потребляемая мощность: 600 Вт
  • Конструкция:
  • объем гидравлического бака — 24 л
  • встроенный эжектор
  • установка — горизонтальная
  • Вес: 15,1 кг
  • Страна производитель: Россия

Плюсы

  • высокое качество сборки и всех деталей
  • компактность, удобно использовать

Эта эффективная модель насосной станции российской разработки довольно компактна и надежна, при правильной эксплуатации не доставляет хлопот пользователям.

ДЖИЛЕКС Джамбо 70/50 Н-50

  • Тип: насосная станция
  • Материал: корпус — нержавеющая сталь
  • Глубина залегания воды: 9 м
  • Максимум напора: 50 м
  • Производительность: 4 200 л/час
  • Потребляемая мощность: 1,1 кВт
  • Конструкция:
  • объем гидравлического бака — 50 л
  • насос — центробежный
  • диаметр выходного отверстия — 1 дюйм (2,54 см)
  • автоматика контроля
  • защита от перегрева и сухого хода
  • Габариты/Масса: 490х520х290 мм/16,6 кг
  • Страна производитель: Россия

Плюсы

  • большой гидроаккумулятор, мощный двигатель
  • все детали и корпус выполнены из нержавеющей стали

Еще одна отечественная разработка, отличается большим гидравлическим аккумулятором и высоким давлением — отлично справляется с непрерывной подачей воды в душевую на втором этаже загородного коттеджа.

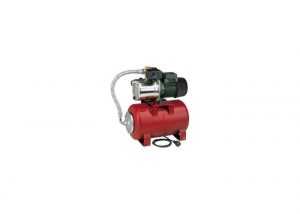

DAB AQUAJET 102 M

  • Тип: поверхностная насосная станция
  • Корпус выполнен из нержавеющей стали
  • Глубина до зеркала воды: 8 м
  • Максимальный напор: 53,8 м
  • Пропускная способность: 3,6 куб. м/час
  • Мощность:
  • потребления — 1,15 кВт
  • номинальная — 750 Вт
  • Конструкция:
  • объем гидравлического бака — 20 л
  • диаметр выхода — 2,54 см (1 дюйм)
  • защита от перегрева
  • Размеры/Вес: 300х543х509 мм/20 кг
  • Страна производитель: Италия

Плюсы

  • монтаж довольно быстрый, работает хорошо
  • отличная подгонка всех деталей, даже хомуты из нержавейки

Минусы

  • шумно работает — 82 дБ

Итальянская модель при сборке требует доработки — надо сразу заменить обратный пластиковый клапан на более прочный, из латуни, иначе он от большого давления лопнет.

Grundfos Hydrojet JPB 6/24

  • Тип: насосная станция, расположение на поверхности
  • Материал корпуса: нержавеющая сталь
  • Глубина залегания воды: 8 м
  • Максимум напора: 48 м
  • Производительность: 5 419 л/час
  • Потребляемая мощность: 1,4 кВт
  • Конструкция:
  • объем гидравлического бака — 24 л
  • входной диаметр — 1 дюйм (2,54 см)
  • Габариты/Масса: 280х500х665 мм/ 20,4 кг
  • Страна производитель: Grundfos, Дания

Плюсы

  • отличного качества насосная станция
  • все детали выполнены с гарантией долгой эксплуатации

Компания GRUNDFOS славится высокой надежностью оборудования, при правильной эксплуатации насосная установка работает много лет, нужно только вовремя поменять сальники и провести профилактику.

Marina CAM 80/22

  • Тип: поверхностная насосная станция
  • Материал корпуса: нержавеющая сталь
  • Глубина до зеркала воды: 8 м
  • Максимальный напор: 32 м
  • Пропускная способность: 3 927 л/час
  • Потребляемая мощность: 800 Вт
  • Конструкция:
  • объем гидравлического бака — 22 л
  • электронный контроль над уровнем воды
  • защита от перегревания и сухого хода
  • Размеры/Вес: 280х500х500 мм/12 кг
  • Страна производитель: Италия

Плюсы

  • отличного качества оборудование
  • работает без нареканий и головной боли пользователя

Эту модель надо обязательно подключать через стабилизатор электрического напряжения, чтобы двигатель работал без перебоев, по отзывам пользователей, исправно работает более 10 лет.

Выводы

Какую бы модель насосной станции для повышения давления вы ни выбрали, надо правильно ее подключить, чтобы перепады напряжения, которые часто происходят в электросети, не могли оказать на дорогостоящее оборудование негативного воздействия. При правильной эксплуатации эти уникальные помощники по организации водоснабжения вашего дома обеспечат вас чистой водой в любое время суток.

tehnopanorama.ru

Повысительная насосная станция водоснабжения: устройство

В городских системах водоснабжения нередко происходят сбои обеспечения водой. Происходит падение давления или засоряется труба, из-за чего поток становится слабее. Чтобы избежать таких проблем, нужно позаботиться о приобретении специального оборудования. Поможет в этом случае повысительная система, состоящая из специальной станции, основой которой являются мощные насосы. Именно такая станция стабилизирует давление, и его показатели становятся постоянными. А главное, достигается бесперебойная подача необходимого количества жидкости для любых нужд.

Как устроена такая система?

Станция для повышения давления может быть компактной. Именно такие модели чаще всего применяются в сфере частного жилья. Помимо этого, есть и другой тип таких агрегатов для водоснабжения, применяемых в промышленности, и имеющих достаточно большой размер. В любом случае такая станция состоит из следующего набора комплектующих:

  • система автоматики;

  • 2 основных насоса;

  • 2 резервных насоса;

  • датчик потока;

  • гидроаккумулятор.

Последний элемент для агрегатов стабилизации водоснабжения, используется всегда в бытовых приборах, на производстве он применяется редко. Гидроаккумулятор представляет собой накопительный бак больших размеров вместительностью не менее 30-ти литров. Внутри него располагается мембрана, наполненная воздухом. Это и вызывает давление внутри гидроаккумулятора, которое выталкивает из него жидкость. Когда давление снижается, бак автоматически наполняется водой. Таким образом, в доме всегда будет вода и стабильный напор, который обеспечивают насосы и гидроаккумулятор.

Вся станция работает в полностью автоматизированном режиме и не нуждается в специализированном регулярном обслуживании. Её установку можно произвести самостоятельно, особенно если приобретать полностью готовый комплект: он легче монтируется и подходит для любого бытового водоснабжения.

Для чего нужно повысительное оборудование?

Повысительная система применяется для увеличения напора в любой системе водоснабжения и для забора из нее жидкости. Особенно актуально её применение там, где присутствует слабый напор. С помощью насосов он значительно повышается. В данном случае применяется коллекторная схема подключения, что позволяет обеспечить любые потребителичастного водоснабжения необходимым потоком воды регулярно и без сбоев.

Особенности агрегата

Повысительная система имеет множество особенностей, отличающих её от других агрегатов подобного назначения. Основной особенностью является то, что станция работает в полностью автоматическом режиме. Поэтому не нуждается в постоянном контроле. Монтировать такую систему можно самостоятельно, к тому же она очень неприхотлива к работе, а насосы работают достаточно тихо.

Работать насосная аппаратура может как от дизельного топлива, так и от электрической сети – все зависит от её назначения и мощности.

Но чаще всего используется последний вариант.

Еще одно преимущество, которым обладает подобная станция, — возможность докомплектовки различным вспомогательным оборудованием. Это позволит увеличить общие характеристики и повысит производительность, которые так важны для любого водоснабжения. В основном это касается промышленных аппаратов, предназначенных для работы с крупными водоснабжающими системами. К таким дополнительным приборам относятся фильтры и вентиляционные установки.

Типы повысительного оборудования

Сегодня используется два типа подобных приборов для водоснабжения, отличающихся по конструкции. Первый тип имеет насосы с сухим ротором, второй оснащен мокрым ротором. Проще говоря, это поверхностный и погружной типы. Погружные насосы имеют низкий уровень шума, а охлаждение осуществляется потоком воды. При выборе такого оборудования, стоит учитывать, что оно еще отличается и по степени автоматизации всего процесса, поэтому оно подразделяется на системы с реле давления и полностью автоматизированные.

Если станция будет использоваться в небольшом доме или многокомнатной квартире, то первого варианта вполне будет достаточно. Для более обширных помещений и производства лучше применять 2-й вариант, на котором установлены более мощные насосы. Но такая повысительная техника стоит дороже за счет использования современной автоматики. Датчики, установленные в ней, реагируют на малейшие изменения в напоре, и сразу же нормализуют давление при обнаружении отклонений в нём.

Так же любой насосный агрегат — станция для повышения напора, подразделяется в зависимости от своего назначения. Она может быть использована для:

Пожарные и промышленные устройства предусматривают наличие элементов водоподготовки и более мощные насосы. Частные агрегаты применяются для бытовых целей. Они менее мощные, но более компактные.

delovvode.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
