Пневматические высевающие аппараты: Высевающие аппараты для открытой пневмосистемы

Пневматический высевающий аппарат



Предлагаемое устройство относится к области сельхозмашиностроения и предназначено для высева семян пропашных культур. Устройство позволяет исключить прокладку, обеспечивающую герметичность, но быстроизнашивающуюся из-за интенсивного трения, которому она подвергается при работе в аналогичных высевающих аппаратов, вследствие чего уменьшается разрежение в вакуумной камере и ухудшается качество высева. Пневматический высевающий аппарат содержит неподвижный корпус 1, в котором на подшипниках качения смонтировано колесо 2, образующее со сменным семенным диском 3 вращающуюся вакуумную камеру 4; неподвижная ось 5 проходит через отверстие в колесе 2 и крепится своим концом неподвижно в кронштейне 6, на противоположном конце оси 5 расположен подшипниковый узел 9, на стакане 10 которого установлен сменный семенной диск 3 с прижимным диском 11, прижимающий диск 3 к ободу колеса 2 с помощью гайки 12, навинчивающейся на резьбовой конец стакана 10. На неподвижной оси 5 также расположен узел заслонки 8, перекрывающий отверстия с семенами в семенном диске 3, отсекая их от разрежения в вакуумной камере 4 в результате чего семена под действием силы тяжести высеваются. Разрежение в вакуумной камере 4 создается извне, например, от пневматической системы сеялки, через штуцер 16 и пазы в ступице колеса 2. Сменный семенной диск 3 и крышка 13 образуют семенную камеру 14. на крышке 13 крепится съемник «лишних семян» 15. Таким образом, предлагаемая конструкция пневматического высевающего аппарата, включающая, вращающуюся совместно с семенным диском, входящим в ее состав, вакуумную камеру, позволила исключить герметизирующую прокладку и, следовательно, устранить недостатки связанные с ее быстрым износом, а именно разрежение в вакуумной камере, ухудшение качества высева.

Предлагаемый пневматический высевающий аппарат относится к области сельхозмашиностроения и предназначен для высева семян пропашных культур и монтируется на сеялках, имеющих пневматическую систему разрежения в высевающих аппаратах.

Известны пневматические высевающие аппараты, выявленные в результате патентного поиска см. МПК А 01 С 7\04: а.с. СССР №1503697 от 28.04.87., а.с. СССР №1801295 от 23.04.91., патент РФ №2002395 от 12.11.91., патент РФ №2062006 от 22.02.94.

Наиболее близким по технической сущности к предлагаемому устройству является пневматический высевающий аппарат а.с. СССР №1801295, выбранный авторами в качестве прототипа.

Аппарат содержит корпус, включающий семенную и вакуумную камеры и, установленный между ними на горизонтальном вращающемся валу, высевающий диск, состоящий из основания с просасывающими отверстиями и накладки со сквозными вырезами. Между основанием высевающего диска и накладкой имеется прокладка, установленная на своей оси, закрепленной в корпусе, с возможностью поворота на некоторый угол. Прокладка снабжена выступом со сквозным вырезом, служащим для сброса лишних семян, присосавшихся поверх основных семян, располагающихся в ячейках отверстий высевающего диска. В выступе выполнен вырез, позволяющий удержать за счет разрежения основные семена в ячейках.

При работе аппарата неподвижная прокладка, обеспечивающая герметичность путем прижатия через нее основания высевающего диска к корпусу, расположенная между вращающимися на горизонтальном валу

основанием высевающего диска и накладкой, подвергается интенсивному трению, что приводит к ее быстрому износу. Отсюда вытекает основной недостаток аппарата — износ прокладки уменьшает разрежение в вакуумной камере высевающего аппарата, что в конечном итоге приводит к ухудшению качества высева. Помимо этого необходимость плотного прижатия основания высевающего диска приводит к увеличению крутящего момента, т.е. к увеличению потребной мощности привода высевающего аппарата.

С целью устранения вышеуказанного недостатка проведены конструктивные изменения устройства, позволяющие исключить уплотнительную прокладку.

Предлагаемый высевающий аппарат содержит корпус, вакуумную и семенную камеры. При этом вакуумная камера смонтирована в корпусе с возможностью вращения внутри него, например, на подшипнике качения. Вакуумная камера образована введенным колесом и сменным семенным диском, снабженным отверстиями для присасывания семян и, плотно прижатым к ободу колеса, с помощью прижимного диска, выполненного, например, в виде тарельчатой пружины, поджимаемой гайкой, навинчиваемой на стакан подшипникового узла, установленного на неподвижной оси, противоположный конец которой, проходящий через отверстие в колесе, закреплен неподвижно в кронштейне корпуса. На неподвижной оси также установлен узел заслонки для перекрытия отверстия в сменном семенном диске от разрежения, что и обеспечивает процесс высева семян. Заслонка выполнена с возможностью регулирования в пределах угла 10-30 градусов к вертикали. Разрежение внутри вакуумной камеры создается извне (от пневматической системы сеялки) через штуцер и пазы в ступице колеса, либо возможен второй вариант — через кронштейн с патрубком и колесо. Присасывание семян к отверстиям в сменном семенном диске осуществляется со стороны, обращенной к семенной камере,

образованной сменным семенным диском и крышкой, на крышке имеется съемник «лишних» семян. Размеры и количество отверстий в каждом из сменных дисков различны в зависимости от высеваемого типа семян.

На фиг.1 схематически представлен пневматический высевающий аппарат, содержащий неподвижный корпус 1, в котором на подшипниках качения смонтировано колесо 2, образующее со сменным семенным диском 3 вакуумную камеру 4. Неподвижная ось 5 проходит через отверстие в колесе 2 и крепится своим концом неподвижно в кронштейне 6. На оси 5 установлен опорный подшипник 7, поддерживающий ось 5 с помощью ребер в колесе 2. На неподвижной оси 5 также расположен узел заслонки 8 (см. фиг.2), перекрывающей отверстия с семенами в семенном диске 3, отсекая их от разрежения. На конце оси 5, противоположном концу закрепленному в кронштейне 6, расположен подшипниковый узел 9 (см. фиг.3), на стакане 10 которого, установлен сменный семенной диск 3 с прижимным диском 11, прижимающий диск 3 к колесу 2 с помощью гайки 12, навинчивающейся на резьбовой конец стакана 10.

Сменный семенной диск 3 и крышка 13 образуют семенную камеру 14. На крышке крепится съемник «лишних» семян 15.

Разрежение в вакуумной камере 4 создается от пневматической системы сеялки через штуцер 16 и пазы в ступице колеса 2, либо, как второй вариант, (см. фиг.4) через кронштейн 17с патрубком и колесо 2.

Устройство работает следующим образом. Семена, поступившие из бункера в семенную камеру 14 присасываются к отверстиям в семенном диске 3 за счет разрежения создаваемого в вакуумной камере 4, далее при вращении внутри корпуса 1 колеса 2 совместно со сменным семенным диском 3 «лишние» семена сбрасываются съемником «лишних» семян обратно в семенную камеру 14, оставляя в отверстиях семенного диска 3 по одному семени. Семена удерживаются в отверстиях диска 3 до тех пор пока

не произойдет перекрытие отверстий заслонкой 8 и отсечения их от разрежения в вакуумной камере 4, в результате чего семена под действием силы тяжести высеваются.

Предлагаемая конструкция пневматического высевающего аппарата позволила исключить прокладку, а следовательно устранить недостатки, связанные с ее износом.

Пневматический высевающий аппарат, содержащий корпус, вакуумную и семенную камеры, горизонтальную ось и сменный семенной диск с отверстиями для присасывания семян, отличающийся тем, что вакуумная камера образована введенным колесом и сменным семенным диском и выполнена вращающейся внутри корпуса, проходящая через отверстие в колесе горизонтальная ось выполнена неподвижной и закреплена своим концом в кронштейне корпуса, на противоположном конце горизонтальной оси расположен подшипниковый узел, включающий стакан, на котором установлен сменный семенной диск, прижимной диск и гайка, навинчивающаяся на резьбовой конец стакана, на горизонтальной оси также установлен узел заслонки, перекрывающей отверстия в сменном семенном диске от разрежения в вакуумной камере, создаваемого извне через штуцер и пазы в ступице колеса, при этом заслонка выполнена регулируемой в пределах угла наклона 10-30° к вертикали.

5. Высевающие аппараты.

От совершенства конструкции высевающих аппаратов, технического состояния и правильной регулировки в значительной мере зависит качество посева. Высеваю­щие аппараты должны отвечать следующим основным агротехническим требовани­ям: равномерно подавать семена в сошники; обеспечивать устойчивый посев, то есть высеять одинаковое количество семян 6на 1 м пути независимо от заполнения ящи­ка, рельефа поля, наклона сеялки, изменения скорости движения агрегата, не повре­ждать семена; бесперебойно высевать семена различных культур, отличающихся по форме, размерам, состоянию поверхности.

В современных сеялках применяют следующие высевающие аппараты: кату­шечные, катушечно-штифтовые, внутреннеребристые, ячеисто-дисковые с верти­кальной или наклонной осью вращения, ячеисто-дисковые с горизонтальной осью вращения, центробежные, пневматические работающие на вакууме и пневматически работающие на избыточном давлении.

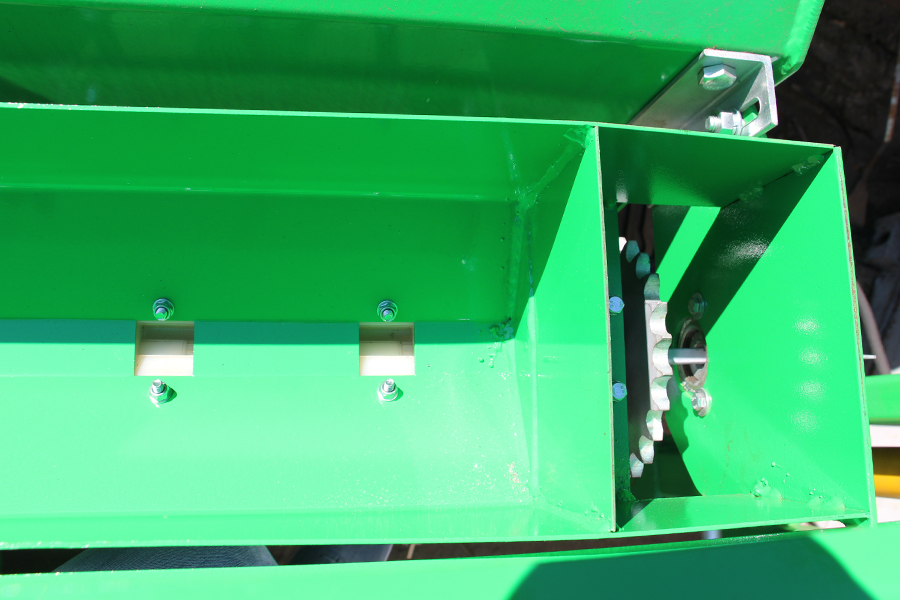

Катушечный высевающий аппарат состоит из штампованного корпуса (рис.3.а.), катушки 1, розетки 2, муфты 9 и клапана 6.

Корпус прикреплен снизу к семенному бункеру сеялки; в дне которого прореза­но окно для прохода семян. Катушка состоит из желобчатой и цилиндрической час­тей. Желобчатая часть вставлена в розетку 2. Розетка смонтирована в кольцевой вы­емки на левой стороне корпуса и может в ней вращаться. На цилиндрическую часть катушки надета муфта 9, имеющая два ребра 5, которые входят в прорези на правой стенке корпуса. Катушка с муфтой закреплена на валу 4, общем для нескольких вы­севающих аппаратов. Катушка вращается вместе с валом и розеткой, а муфта остает­ся неподвижной.

Рис. 3. Катушечные высеивающие аппараты

а — рядовых зерновых сеялок; б — травяных сеялок; в и г — овощных сеялок; 1,12,18,24 — катушки; 2 — розетка; 3,19 — корпуса; 4,8,13 — валы; 5 — ребро; 6,14,15 ­клапаны; 7 — регулировочный болт; 9 — муфта; 10 — неподвижное донышко; 11 — за­слонка; 16, 22 — пружины; 17 — гайка; 20 — диск; 21 — окно; 22 — болт.

Вал можно перемещать вдоль оси вращения, уменьшая или увеличивая длину желобчатой части катушки, находящейся внутри корпуса и взаимодействующей с семенами. Эту длину катушки называют рабочей. Ее можно изменять от максималь­но возможной (катушка полностью задвинута внутрь корпуса) до минимальной (ка­тушка полностью выдвинута из корпуса). Когда катушку вводят в корпус, то муфта выдвигается из него. Если катушку выводят из корпуса, то освобожденное ею про­странство занимает муфта, ребро которой препятствует высыпанию семян. Дном, высевающего аппарата является подпpужиненый клапан 6, закрепленный на волу 8 группового опоражнивания. При высеве клапан занимает положение — 1, наружная кромка его приподнята, и это исключает самопроизвольное высыпание семян от встряхивания. Чтобы удалить остатки семян из бункера, клапаны всех высевающих аппаратов переводят в открытое положение 11. Семена самотеком высеваются из бункера.

Рабочие процессы. Семена из бункера самотеком поступают в корпусе 3 и за­полняют пространство вокруг катушки. Вращающаяся катушка перемещает семена, заполняют в желобки, в нижнюю часть корпуса и сбрасывает их в воронку семяпро­вода.

Регyлиpовки. Высев семян зависит от длины рабочей части катушки и частоты ее вращения, учитывая, что катушки приводятся во вращение от опорно-приводного колеса, и частоту вращения, а следовательно в норму высева, можно регулировать изменением передаточного отношения зубчатой или цепной передачи, для этого в редукторе 4 заменяют шестерни, а в цепной передаче — звездочки 2, 3. Длину рабочей части катушки устанавливают передвижением вала 4 (рис. 3.)

Чтобы аппарат высева семена равномерно и без повреждений, следует работать при минимальной частоте вращения и максимально возможной длине рабочей части катушки. для исключения дробления длина рабочей части катушки не должна быть меньше двух максимальных размеров семян (длины).

Катушечные высевающие аппараты универсальны, их легко приспособить для высева семян различных культур, При этом обязательно учитывают размеры семян и изменяют зазор между клапаном 6 и нижнем ребром 5 муфты.

для крупных семян зазор увеличивают. А для мелких уменьшают поворотом вала 8, При этом следят, чтобы зазор во всех аппаратах был одинаков. В каждом высевающем аппарате зазор регулируют вращением гайки, навинченной на болт 7. При высеве семян зерновых культур зазор устанавливают в пределах до 2 мм, а зернобобовых — от 8 до 10 мм.

Для высева мелких семян трав применяют аппарат меньших размеров с непод­вижным донышком 10 (рис. 3 .б.).

Катушечный высевающий аппарат овощной сеялки СО-4Ю2 снабжен катушкой 18 (рис. 3 .в.) С разновеликими ребрами и клапаном с порогом на конце. Такой аппа­рат высевает семена более равномерно, чем аппарат рядовых сеялок.

Катушечный высевающий аппарат овощной сеялки СО-5,4 снабжен вращаю­щейся катушкой — назначителем 24 (рис. 3.г.) и диском 20, закрепленным в корпусе болтом 23. В диске выполнено высовное окно 21, расположенное выше вала катуш­ки, При вращении катушка захватывает семена и перемещает в сошник и укладывает на дно борозды.

для высева различных размеров аппараты снабжают дисками, отли­чающимися диаметром отверстия. Норму высева регулируют изменением переда­точного отношения механизма привода и заменой дисков.

Катyшечно-штифтовой высевающий аппарат применяют на секционные сеялках для высева средних по размеру семян. Высевающий аппарат представляет катушку, на поверхности которой выполнены выступы-штифты, расположенные в два ряда со смещением один относительно другого. Семена захватываются вращающейся ка­тушкой и подаются в семяпроводы и в бороздки, образованные сошниками. для вы­сева мелких семян штифтовых катушек на вал устанавливают катушки с зубчатой поверхностью. Крупные семена высевают сменными катушками-шпульками, снаб­женными бортиками с ребрами. Дозу высева регулируют изменением частоты вра­щения катушки и сечением питающего окна.

Внутреннереберчатый высевающий аппарат снабжен вращающимся концом 1 (рис. 4.а.), на внутренней поверхности которого выполнены ребра 3. При вращении кольца семена, поступающие в корпус 2, захватываются ребрами, поднимаются на некоторую высоту и , осыпаясь в сторону открытой части корпуса, направляют в се­мяпровод.

Рис. 4. Внутриреберчатые (а), ячеисто-дисковый (б и в) и центробежный (г) вы­сеивающие аппараты

1 — кольцо; 2, 24 — корпуса; 3 — ребра; 4 — заборная камера; 5 — вал; 6 — крышка; 7,18 — бункера; 8 — отражатель; 9,14 — диски; 10,16 — выталкиватели; 11 — окна сош­ника; 12,15 — ячейки; 13 — счесывающий ролик; 17 — дозатор; 19 — приемник; 20 — за­слонка; 21 — шкив; 22 — лопасти; 23 — ротор; 25 — распределительная головка.

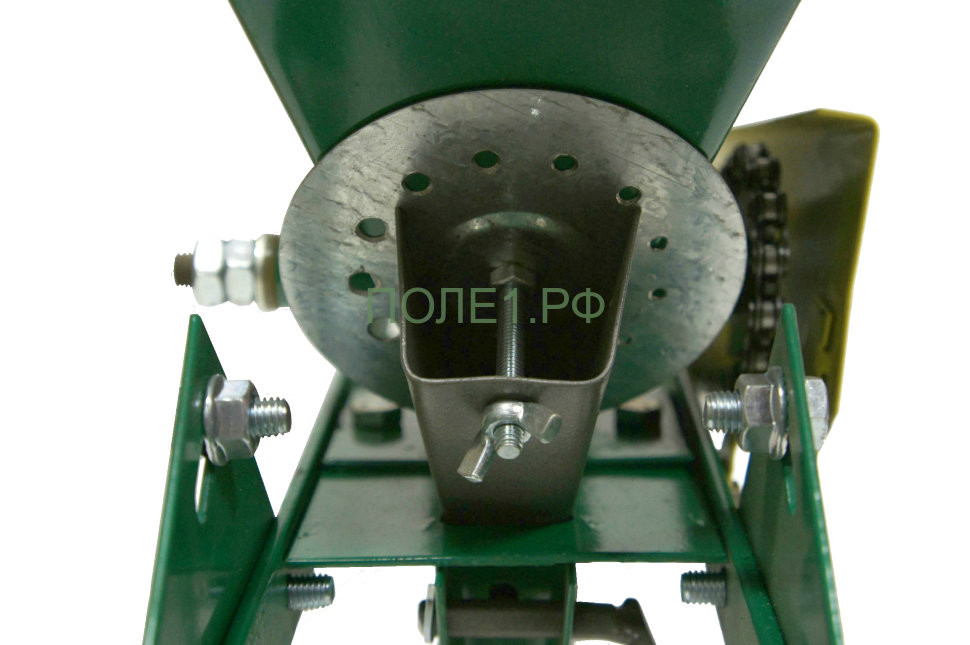

Ячеисто-дисковый высевающий аппарат с вертикальной или наклонной осью вращения состоит из диска 9 (рис. 4.б.), установленного на днище цилиндрического бункера 7, отражателя 8 и выталкивателя 10. На цилиндрической поверхности диска выполнены ячейки 12, ширина, глубина и толщина которых соответствуют размерам высевающих семян. Диск приводится во вращение от опорно-приводных 5колес се­ялки. При вращении диска семена из бункера западают в ячейки и перемещаются диском к окну 11 сошника. Чтобы в ячейке оказалось по одному семени. Oтpажатель 8 счищает лишние семена. Для надежного опорожнения ячеек служит подпружинен­ный выталкиватель 10.

Норму высева такого аппарата регулируют изменением скорости вращения (се­менной звездочек передачи) и изменением числа рабочих ячеек с помощью специ­альных накладок. К сеялкам придается несколько комплектов дисков, отличающихся размерами ячеек. Высевающие аппараты такого типа применяют в хлопковых, ку­курузных и селекционных сеялках.

Ячеисто-дисковый высевающий аппарат с горизонтальной осью вращения снабжен диском 14 (рис. 4.в.),. на цилиндрической поверхности которого имеется несколько рядов ячеек. Вдоль рядов глубже ячеек прорезана узкая кольцевая канав­ка. Диск установлен в кольцевой проточке корпуса, сверху и снизу которого выпол­нены окна для прохода семян. Сверху над диском располагается бункер, снизу ­сошник. В бункере установлен рифленый ролик 13, а в сошнике выталкиватели 16, носки которых входят в кольцевые канавки.

Семена из бункера заполняют ячейки вращающегося диска. Лишние семена счи­щает ролик. Диск перемещает семена, запавшие в ячейки. Вниз в полость сошника. Здесь семена выбрасываются из ячеек пластинчатыми

Выталкивателями, падают на дно борозды образованной сошником. Зона вы­броски семян из ячеек расположена вблизи дна борозды. Поэтому семена, падая на дно не раскатываются, а укладываются на одинаковое расстояние одно от другого.

Норма высева семян в этих аппаратах регулируют изменением частоты вра­щения диска и числа рабочих ячеек. Ячейки перекрывают сегментными пластинами, вставляя их в кольцевые канавки. Сеялки комплектуют диска с различным числом рядов и диаметром ячеек. Диаметр ячеек подбирают под размер семян которые перед посевом калибруют на фракции. Высевающие аппараты такого типа применяют на свекловичных сеялках.

Центробежный высевающий аппарат состоит из дозатора 17 (рис. 4.г.), конусно­го ротора 23, снабженного лопастями 22, и распределительной головки 25, по ок­ружности которой расположены приемники 19 семяпроводов. Из бункера 18 семена дозатором подаются на дно ротора 23 и увлекаются им во вращение. Под действием центробежной силе семена перемещаются по внутренней поверхности конуса к верхней кромке и сбрасываются в приемнике семяпроводов. Туда же нагнетается воздушный поток, создаваемый лопастями 22. Число приемников распределительной головки можно изменять, перекрыв приемники заслонами 2а. Норма высева регули­руют дозатором 17.

Пневматический высевающий аппарат, работающий на вакууме, состоит из кор­пуса 4 (рис. 5.а.) диска 2 с отверстиями 9, вакуумной камере 1, ворошителя 3, отсека­теля 7, бункера 6 и заборной камеры 5. З

Заборная и вакуумная камеры расположены с противоположных сторон диска.

Вакуумная камера имеет подковообразную форму и соприкасается с диском лишь в зоне А.

Нижняя часть дисков (зона Б) находится за пределами вакуумной камеры. К патрубку 8 присоединяются гибкий воздуховод соединяющий камеру с всасывающим коллектором вентилятора. Во время работы вентилятор отсасывает воздух из камеры 1, поддерживая в ней вакуум.

Семена из бункера поступают в заборную камеру 5, под действие вакуума при­жимаются к отверстиям 9, высевающего диска и увлекаются им в движение. Проходя между зубьями 10 и 11 отсекателя, очищаются от лишних семян. Оставшееся одно семя диск переносит в нижнюю часть аппарата, расположенную в полости сош­ника. Проходя зону Б, где разряжение отсутствует, семена отделяются от диска и па­дают на дно бороздок.

Норму высева регулируют частотой вращения диска (сменой звездочек переда­чи) и изменением числа отверстий (смены диска). Для высева семян различных раз­меров используют диски, отличающиеся диаметром отверстий, а в высевающем ап­парате изменяют положение отсекателя 7, поворачивая его рычагом 13. для высева средних, мелких или крупных семян отсекатель устанавливают в положение 1, 2 и 3 соответственно. Аппараты такого типа применяют на кукурузных и овощных сеял­ках.

Рис.5. Пневматические высеивающие аппараты

а — работающий на вакууме; б — работающий на избыточном давлении воздуха; 1 — вакуумная камера; 2,14 — диски; 3 — ворошитель; 4,15 — корпуса; 5,21 — заборные камеры; 6,19 — бункера; 7 — отсекатель; 8 — патрубок; 9 — отверстия; 10,11 — зубья; 12 — семена; 13 — рычаг; 16 — ячейки; 17 — сопло; 18 — трубопроводы; 20 — канал; 22 — за­слонка.

Пневматический высевающий аппарат, работающий на избыточном давлении воздуха, состоит из ячеистого диска 14 (рис.5.б.), сопла 17, заборной камеры 21, соединенной каналом 20 с бункером 19. Ячейки 16 заканчивают калиброванными сквозными отверстиями. Сопло 17 соединено трубопроводом 18 с нагревательным коллектором вентилятора.

При вращении диска семена из заборной камеры 21 заполняют конусные ячей­ки. В зоне расположения сопла 17 воздушная струя выдувают лишние семена обрат­но в камеры 21 и прижимает к колиброванному отверстию только одно семя. Семе­на, застрявшие в ячейках, выбрасывает выталкиватель. Принцип его работы такой же, как выталкивателя 16 (рис 4.в.). Норму высева регулируют частотой вращения диска.

Пневматические орудия для сеялок-тракторов | Solis Tractors

ОБОРУДОВАНИЕ ДЛЯ ТРАКТОРОВ

Пневматическая сеялка

Пневматическая сеялка

Пневматические сеялки — это орудия точного земледелия, разработанные для повышения производительности и обеспечения точного высева. Пневматические сеялки работают со всеми типами семян благодаря многочисленным семенным дискам
, доступным для разных типов культур.

Загрузить брошюру

Я прочитал и принимаю условия*

Используя эту форму, вы соглашаетесь с хранением и обработкой ваших данных на этом веб-сайте.
[cf7sr-простая рекапча]

Устройство точного дозирования для посева семян различных размеров, таких как кукуруза, горох, подсолнечник, соя и т.

д. поле, обеспечивающее более высокую производительность

Быстрая скорость посева, которая обеспечивает более высокий охват земли за меньшее время

Без разрыва семян, которые обеспечивают потерю семян для посадки

Высокий объем вакуум

ТОЧНОСТЬ НАСТРОЙКИ РАССТОЯНИЯ ВЫСЕВА

ТОЧНОСТЬ НАСТРОЙКИ ГЛУБИНЫ ВЫСЕВА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Название модели	Высевающая секция Тип	Количество высевающих секций	Размер корпуса (мм)	Ряд Пространство (мм)	Размер шины	Маркер ряда (стандартный)	Мощность Требование	)"}»> Вес (кг)
СЛ-ПП-2	ТИП ДИСКА	2	1500	600 -750	5.00X15	ОДИНОЧНЫЙ ГИДРАВЛИЧЕСКИЙ МАРКЕР	40-50	385
СЛ-ПП-3	ТИП ДИСКА	3	2500	600 -750	00X15"}»> 5.00X15	ОДИНОЧНЫЙ ГИДРАВЛИЧЕСКИЙ МАРКЕР	50-60	590
СЛ-ПП-4	ТИП ДИСКА	4	3000	600 -750	5.00X15	ОДИНАРНЫЙ ГИДРАВЛИЧЕСКИЙ МАРКЕР	60-75	670
СЛ-ПП-4А	СОШНИК ТИПА	4	3300	900	00X15"}»> 5.00X15	ОДИНОЧНЫЙ ГИДРАВЛИЧЕСКИЙ МАРКЕР	60-75	700
СЛ-ПП-6	ТИП ДИСКА	6	3000	450 -500	5.00X15	ОДИНОЧНЫЙ ГИДРАВЛИЧЕСКИЙ МАРКЕР	75-90	870
СЛ-ПП-6А	СОШНИК ТИПА	6	4000	700 -750	00X15"}»> 5.00X15	ОДИНОЧНЫЙ ГИДРАВЛИЧЕСКИЙ МАРКЕР	75-90	830
СЛ-ПП-8	ТИП ДИСКА	8	5600	700 -750	6,50X15	ДВОЙНОЙ ГИДРАВЛИЧЕСКИЙ МАРКЕР	100-110	965

РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ

Картофелекопалка

Автоматическая картофелесажалка ECO

АПВ Америка | Продукты | Пневматические сеялки

Пневматические сеялки APV (PS) характеризуются универсальным использованием на самых разных машинах. Таким образом, возможно комбинированное применение — одновременная обработка почвы и семян. Это сэкономит ваше время и деньги! Здесь семена транспортируются с помощью воздуха через пластиковые шланги к рассеивающим пластинам, а затем равномерно распределяются близко к почве. Это позволяет точно посев даже в ветреную погоду!

На контроллере настройки и управление возможны во время вождения в любое время. Распределение нормы высева с регулируемой скоростью доступно в качестве аксессуаров.

Серия APV PS включает в себя продукты с различными размерами бункера (120, 200, 300, 500, 800 и 1600 литров), вентилятором (электрическим, гидравлическим или вентилятором от ВОМ) и конструкцией (стандартный, для удобрений и/или TWIN).

В дополнение к посеву покровных культур сеялками APV также можно высевать кормовые культуры и подсев травы.



• Точное поперечное распределение по всей ширине захвата
• Независимое от ветра разбрасывание семян
• Варианты монтажа практически на любой почвообрабатывающей, сеялке и орудии для ухода за посевами – независимо от производителя
• Различные варианты комбинирования объемов бака , высевающие валы, типы вентиляторов, техническое оснащение и возможности расширения выпускных отверстий (до 32 выпускных отверстий)
• Быстрая доставка даже в сезон: Наши сотрудники в центре заказов будут рады предоставить дополнительную информацию!
• Индивидуальная консультация и поддержка до и после покупки

PS 120 M1 I PS 200 M1 I PS 300 M1

Большие «маленькие»

PS 120, 200 и 300 M1 — профессиональные инструменты для использования как в мелких, так и в средних хозяйствах. Они отличаются объемом семенного бака.

О продукте

PS 500 M2

Многофункциональное использование с различными высевными валами

PS 500 M2 — отличное орудие для фермеров с большими площадями, а также для подрядчиков. Сеялка идеальна для совместного использования с различными почвообрабатывающими орудиями.

О продукте

PS 800 M1

Большой объем бункера для эффективного разбрасывания

PS 800 M1 — это орудие профессионального уровня для посева покровных культур или пастбищ, таких как трава, люцерна или сено.

О продукте

PS 1600 M1 (автономная)

Профессиональное применение для самых требовательных операций

PS 1600 с емкостью 45,4 бушеля предлагает самый большой объем бункера среди наших пневматических сеялок. Все компоненты интегрированы для удовлетворения требований сложных операций.

О продукте

PS 1600 M1 (с MT2 M1)

Профессиональное применение на больших площадях

Монтаж пневматической сеялки на шасси APV MT2 M1 обеспечивает гибкое использование, поскольку ее не нужно устанавливать непосредственно на прицепные почвообрабатывающие орудия.

О продукте

Информация о

Пневматических сеялках

Блоки управления

---

Контроллер 5.2

Бестселлер



Контроллер 5.2 является самой популярной версией контроллеров APV и имеет следующие функции: точная калибровка скорости, регулирование электровентилятора и автоматическое выполнение калибровочного теста.

Функции

• Независимая от скорости регулировка подачи
• Управление разворотной полосой (в сочетании с датчиком навески трактора)
• Дополнительные датчики разбрасывателя (монитор давления, датчик уровня заполнения)
• Электронная регулировка нормы высева (во время работы)
• Функция автоматической калибровки-теста (только вес)
• Регулировка и контроль дозирующего ролика с помощью контроллера
• Функция сброса остатков
• Общий счетчик часов и счетчик часов в день
• Общий счетчик акров и счетчик акров в день
• Выбор различных единиц измерения (метрическая, имперская)
• Проверка калибровки и отображение в фунтах/аэрит. и зернах/кв.фут
• Калибровка скорости
• Ручное управление для предпосевной обработки
• Работа с различными датчиками скорости
• Опция с кнопкой калибровки
• Опция для регулировки электрического вентилятора Дисплей
• 7
• 7
• 7
• рабочего напряжения и тока
• Индикатор и контроль скорости с гидравлическим вентилятором (датчик скорости вентилятора (об/мин))

---

Контроллер 5.

7

Многозадачное чудо



Если вы хотите управлять двумя пневматическими сеялками параллельно и независимо друг от друга, контроллер 5.7 — идеальный выбор для вас. Для этого вам понадобится дополнительный кабель-переходник для использования двух PS. Контроллер совместим со всеми сенсорными системами. При одновременном использовании двух ИП с электровентилятором обращайте внимание на колебания производительности!

Функции: все функции контроллера 5.2 и следующие функции сохраняются

• Включение/выключение дозирующей катушки I + изменение нормы высева во время работы
• Включение/выключение дозирующей катушки II + изменение нормы высева во время работы
• Независимые предупреждения об уровне заполнения при работе двух сеялок
• Кнопка калибровки не является обязательной0276 При использовании 2 электрических блоков PS может потребоваться небольшое уменьшение мощности вентилятора, чтобы не превысить максимальный общий потребляемый ток (в зависимости от напряжения питания, длины шлангов и т. д.)

---

Контроллер 6.2

Сенсорный контроллер



Контроллер 6.2 прост в обращении, имеет большой цветной сенсорный экран и защищен высококачественным алюминиевым корпусом. Не требующие пояснений символы обеспечивают интуитивно понятное управление. Предварительное дозирование семян и создание базы данных семян являются примерами применения, которые облегчают повседневную работу.

Функции (Все функции контроллера 5.2)

Дополнительно:

• Управление с помощью цветного сенсорного экрана
• Прочный алюминиевый корпус
• Библиотека семян (сохранение калибровочных тестов) скорости гидравлического вентилятора (с дополнительным датчиком скорости вентилятора)
• Возможность обновления через USB-накопитель и Интернет

Фанаты

Вентиляторы классифицируются в зависимости от расхода воздуха и требований к подключению (электрическое, гидравлическое или от ВОМ). Тип или выбор вентилятора зависит от области применения.

PS 120 может быть оснащен электрическим вентилятором. PS 200-500 может быть оснащен всеми тремя типами вентиляторов: электровентилятором, гидравлическим вентилятором и вентилятором с валом отбора мощности.
Мы рекомендуем, чтобы наши специалисты по продажам или партнеры по продажам проконсультировали вас относительно пригодности отдельных вентиляторов для ваших приложений.

Для PS 800 мы предлагаем еще более мощный гидравлический вентилятор в стандартной комплектации. ¹

Ниже представлен обзор функций каждого вентилятора:

Электрический вентилятор

Электровентилятор является базовой версией. Подходит для разбрасывания на небольшую рабочую ширину. Преимущество электрического вентилятора в том, что вам не нужно гидравлическое соединение.





---

Гидравлический вентилятор

Если производительность электрического вентилятора недостаточна, правильным выбором будет гидравлический вентилятор. Он подходит для внесения при большой рабочей ширине или высоких нормах внесения.



Макс. необходимое давление: 180 бар
Макс. необходимое количество масла: 10 галлонов/мин

---

ВОМ вентилятор

Подобно гидравлическому вентилятору, вентилятор с карданным валом обеспечивает высокую подачу воздуха для разбрасывания на большую рабочую ширину. Вентилятор с карданным валом является альтернативой, если вы не можете использовать гидравлический вентилятор.





¹ Из-за особых требований PS 800 M1 возможно использование только гидравлического вентилятора.





Датчики

Наш широкий выбор датчиков позволяет использовать все функции выбранной пневматической сеялки. При выборе оптимального датчика необходимо учитывать множество факторов. Воспользуйтесь консультацией наших специалистов!

Датчики скорости

Датчики скорости передают вашу скорость на контроллер. На основе этой информации контроллер автоматически адаптирует норму внесения к скорости движения.

Вы можете выбрать один из следующих датчиков в зависимости от ваших требований:

Датчик GPSa

Датчик GPSa передает текущую скорость автомобиля на блок управления. Текущая скорость измеряется с помощью комбинации GPS и 3D-датчика ускорения. Внимание: Датчик не работает в случае полной GPS-слежки.



Длина кабеля: 16,4 фута

Радиолокационный датчик МХ 35

Радарный датчик передает на контроллер скорость движения автомобиля. Контроллер автоматически регулирует скорость вращения высевающего вала и, следовательно, норму внесения.



Длина кабеля: 16,4 фута

Датчик колеса

Датчик колеса измеряет скорость движения. Датчик закреплен на раме и способен распознавать как входящие в комплект магниты, так и головки винтов, колесные шпильки и т.п. на ободе колеса. Примеры монтажа: шиповое колесо для сеялок, колеса контроля глубины, тракторные колеса.



Длина кабеля: 16,4 фута

7-контактный сигнальный кабель

При правильном подключении разъема сигнала к трактору скорость движения и сигнал навески трактора записываются и отображаются на контроллере.



Длина кабеля: 4,9 фута

---

Внимание: Сигнальный штекер должен быть спроектирован и оборудован со стороны трактора в соответствии с нормами. Сигнальные кабели не подходят для тракторов John Deere.

Датчики для управления разворотной полосой

Когда вы поднимаете навесное оборудование, этот датчик передает информацию на контроллер. Высевающий вал останавливается и запускается автоматически, когда орудие снова готово к работе.

Вы можете выбрать один из следующих датчиков в зависимости от ваших требований:

Датчик верхней тяги навески трактора (комплект принадлежностей)

Оптимально подходит для 3-точечной навески. Для установки на второе отверстие верхней тяги. Функция: механическое действие пружинного стержня. Высевающий вал автоматически освобождается или останавливается (реверсивный).



Длина кабеля: 13,1 фута

Датчик нижней штанги навески трактора (комплект принадлежностей)

Для установки на подвижных частях на разворотной полосе. Функция: бесконтактная через магнит. Высевающий вал автоматически освобождается или останавливается (реверсивный).





Длина кабеля: 16,4 фута

Датчик тягового выключателя навески трактора (комплект принадлежностей) 9№ 0008

Для установки на 3-точечной или подвижной части на разворотной полосе. Функция: операция вытягивания через пружину. Высевающий вал автоматически освобождается или останавливается (реверсивный).





Длина кабеля: 16,4 фута

Индуктивный датчик навески трактора (комплект принадлежностей)

Для установки на подвижных частях на разворотной полосе. Функция: бесконтактная, подходит для металла. Высевающий вал автоматически освобождается или останавливается (реверсивный).



Длина кабеля: 39,4 фута

Датчик навески гидравлического трактора (комплект принадлежностей)

Датчик можно интегрировать в навесное оборудование существующей гидравлической системы (например, цилиндр нижней штанги). Функция: работа за счет изменения давления в гидросистеме. Высевающий вал автоматически освобождается или останавливается. Давление переключения можно установить в диапазоне от 20 до 50 бар.



Длина кабеля: 5 м

Датчики для контроля навесного оборудования

Мы предлагаем датчики навесного оборудования, такие как датчики уровня заполнения, а также датчики скорости вращения вентилятора, которые обеспечивают комфортную работу.





Кнопка калибровки

Кнопка калибровки значительно упрощает калибровочный тест и может быть закреплена практически в любом месте на орудии благодаря встроенным магнитам. Опорожнение бункера агрегата также можно выполнить с помощью кнопки калибровки.





Длина кабеля: 3,3 фута

---

Для использования с контроллером 5.2, 6.2 и 5.7

Датчик уровня наполнения для PS

Датчик уровня заполнения подает сигнал тревоги на контроллер, если в бункере слишком мало семян.



Длина кабеля: 6,6 фута

---

Для использования с контроллером 1.2, 5.2, 6.2 и 5.7

Датчик скорости вентилятора гидровентилятора

С помощью этого датчика скорость гидравлического вентилятора отображается на контроллере 5.2 и 6.2.
С помощью контроллера 1.2 можно реализовать мониторинг, чтобы вы могли видеть, работает ли вентилятор.

---

Высевающие валы

Преимуществом пневматических сеялок APV является большой выбор высевающих валов.

Стандартное оборудование

В комплект поставки всех пневматических сеялок входят следующие высевающие валы.





Слепой

fb-f-fb-fb

Надежное дозирование следующих семян:



• Горчица
• Фацелия

грубый

G-G-G

Надежное дозирование следующих семян:



• Трава

Другие высевающие валы

Вы можете приобрести следующие высевающие валы в качестве принадлежностей.





штраф полный

fb-fv-fv-fb

Reliable dosing of the following seeds:



• Clover
• Cress





Экстратонкий

fb-fb-ef-eb-fb

Надежное дозирование следующих семян:



• Мак

Сверхтонкий-полный

fb-efv-efv-fb

Надежное дозирование следующих семян:



• Рапс

Штраф

f-f-f-f

Надежное дозирование следующих семян:



• Трава
7
• Горчица
• 8 Грубая слепота

  GB-G-GB

  Надежное дозирование следующих семян:



  • Гречиха
  • Редька кормовая
  7 00287 Гибкие высевающие валы

  Используйте высевающий вал Flex для разбрасывания смесей семян и крупных типов семян.

  Флекс 10

  Flex10

  Надежное дозирование следующих семян:



  • Смеси семян
  • Гречиха
  • Вика

  Флекс 20

  fb-Flex20-fb

  Reliable dosing of the following seeds:



  • Seed mixtures
  • Cereals
  • Peas
  • Beans
  • Lupine
  • Vetch

  Флекс 40

  Flex40

  Reliable dosing of the following seeds:



  • Seed mixtures
  • Cereals
  • Peas
  • Beans
  • Lupine
  • Vetch



  ---

  150 ha catch crop annually

  Betriebsschwerpunkte : Земледелие

  Сеялка работает на сеялке Kerner Helix 450, и я буду сеять около 150 га промежуточных культур в год.

  Фермер из Германии



  Австрийский фермер рекомендует пневматическую сеялку PS 500 M2

  Основное направление деятельности компании: Земледелие, кормопроизводство, молочное животноводство, животноводство

  Я установил сеялку PS 500 M2 на свою ротационную борону и использую ее для посева промежуточных культур и фуража непосредственно перед прикатывающим катком. Плюс дополнительно прижимает семя. Полевая всхожесть отличная!

  Г-н Хохауэр, фермер из Австрии







  Мистер Редл рекомендует APV PS 500 M2

  Основное направление деятельности компании: Земледелие, производство кормов

  Идеальная машина для промежуточных культур.

  час. Редл, фермер из Австрии



  Г-н Эссер рекомендует APV PS 500 M2

  Основное направление деятельности компании : Выращивание

  Мы используем разбрасыватель Apv при посадке и посеве наших овощей для внесения азотных удобрений непосредственно при посадке. Это позволяет нам экономить от 10 до 20% удобрений, потому что мы вносим удобрения только там, где есть растения.

  В конце лета осенью разбрасыватель устанавливается на наш культиватор Köckerling Trio 300 для посева смесей ZF и зеленой ржи.

  В настоящее время мы рассматриваем вопрос о том, чтобы в следующем сезоне для нашей новой мотыги приобрести еще один налог, чтобы иметь возможность вносить удобрения во время рыхления. Тогда мы сможем лучше разделить индивидуальные данные без дополнительных проходов.

  Г-н Эссер, фермер из Германии







  Г-н Дюамель рекомендует APV PS 500 M2

  Основное направление компании : Сельское хозяйство

  Хороший продукт, точные настройки.

  Г-н Дюамель, фермер из Франции







  Г-н Бургхольцер очень доволен своим PS 200 M1

  У меня было 5 900 Пахотное земледелие. приводной разбрасыватель APV, установленный на борону Joskin в течение 4 лет. Борона используется 90% времени на пахотных землях для быстрого и экономичного разбрасывания промежуточных культур. Я очень доволен точностью и гибкостью. Норма внесения всегда надежно определяется датчиком скорости GPS. Адаптация к смене культур проходит легко и без проблем.

  Г-н Бургхольцер, фермер из Германии







  Фермер из Нидерландов рекомендует пневматическую сеялку PS 200 M1

  Основное направление деятельности компании: 0 Точный и точный.

  Г-н Кольхорн, фермер из Нидерландов







  Австрийский фермер рекомендует пневматическую сеялку PS 200 M1

  Основное направление деятельности компании: Земледелие

  PS 200 M1 — продукт высшего класса. Наивысшая цена, простота в использовании и сборке. Я всегда буду покупать его снова!

  Г-н Каррер, фермер из Австрии







  Господин Штуки рекомендует пневматическую сеялку APV PS 200 M1

  Основное направление деятельности компании:

  Сельское хозяйство и супер

  . Это действительно отличная машина.

  Г-н Штуки, фермер из Швейцарии



  Мистер Гройсс рекомендует пневматическую сеялку APV PS 200 M1 с контроллером 5.2

  Основное направление компании: Сельское хозяйство

  Очень доволен — посев и подготовка почвы за одну операцию — Рекомендую!

  Господин Гройсс, фермер из Австрии







  Господин Каррер рекомендует пневматическую сеялку APV PS 200 M1

  Основной акцент компании Top 50 90 Безотказно работает:

  Г-н Каррер, фермер из Австрии







  Г-н Бауэр сообщает о PS 200 M1

  300. Я использую его для посева промежуточных культур в конце августа. Мы высеваем им горчицу, клевер и фацелию. Я выбрал сеялку APV, потому что я хотел бы сэкономить несколько этапов, таких как подготовка семенного ложа и прикатывание, поэтому я может сделать все три шага за один!»

  G. Bauer, Farmer



  Отличный продукт с очень высокой точностью и надежностью

  Фокус на бизнесе : Земледелие, животноводство

  Страна : Франция

  Продукт очень новости 902 высокая точность и надежность

  Оригинал (Франция): Превосходный продукт с высокой точностью и высокой надежностью



  Лучший разбрасыватель на рынке!

  Основное направление деятельности : Земледелие, кормопроизводство, молочное животноводство, птицеводство

  Мы используем сеялку на бороне М1 и короткой дисковой бороне 5м. Преобразование с муфтами kamlock работает очень хорошо. Гидравлический вентилятор также обеспечивает хорошее распределение, особенно при более тяжелых промежуточных культурах и более высоких нормах высева. Лучший разбрасыватель на рынке!

  Фермер из Германии



  Идеальная точность посева с помощью пневматической сеялки PS 300 M1

  Основное направление деятельности компании: Земледелие, свиноводство

  Мы всегда поражаемся точности работы сеялки. Он получает скорость от GPS трактора, там только 100% точность!

  Г-н Вестерс, фермер из Германии







  Г-н Йоханнсен рекомендует APV PS 300 M1

  Основное внимание компании отлично работает: Сеялка

  5

  Г-н Йоханнсен, фермер из Германии







  Австрийский фермер рассказывает о своих сеялках GP 300 M1, PS 300 M1 и MDD 100 M1

  «Продукты универсальны и очень просты в использовании. чем доволен результатом. PS300M1 и MDD 100 M1 также просты по конструкции и очень просты в управлении. Продукты APV хорошо продуманы и очень прочны».

  Г-н Клаус, фермер из Австрии





  Г-н Брюггеманн сообщает о PS 300 M1

  «У нас есть PS 300 M1 для посева покровных культур, и мы очень довольны ею. Мы используем дисковую борону с надстройкой для посева покровных культур каждый год, но это год мы также хотим посеять с его помощью траву. PS действительно прост и эффективен».

  F. Brueggemann, Farmer



  Самодельный

  Сфера деятельности: Земледелие, производство кормов

  Страна: Германия

  Полевой отчет / сообщение: Я построил консоль разбрасывателя, которая может работать на 6 м и 3 м, возможна передняя и задняя установка. Я уже отправил эту идею в журнал «Профи».

  Г -н Мейстер рекомендует APV PS 120 M1

  Основная компания FOUCT : выращивание, кормовые культуры, снежного и льдо надежный.
