Разжимные валы, пневмовалы — ГК «ПроТехно»
Как заказать?
Нажмите «Запросить» и оставьте заявку на сайте. Свяжитесь с нами по телефону +7 (812) 309-23-84, 320-30-39
Доставка
Доставка осуществляется по всей России через удобную для Вас транспортную компанию. Также самовывозом со склада в г. Санкт-Петербург, г. Новосибирск. Подробную информацию Вы можете получить по нашим контактным телефонам.
Разжимные валы необходимы для оптимальной намотки или размотки рулонных материалов: пленки, ткани, бумаги, фольги. Таким образом, пневмовалы применяются в различных областях промышленности — полимерная отрасль, полиграфическая, бумажная промышленность, текстильная промышленность. Пневмовалы используются для надежной фиксации шпули, которая происходит благодаря практичным раздвижным элементам, выдвигающимся разными способами:
-
механическим;
-
пневмомеханическим;
пневматическим.

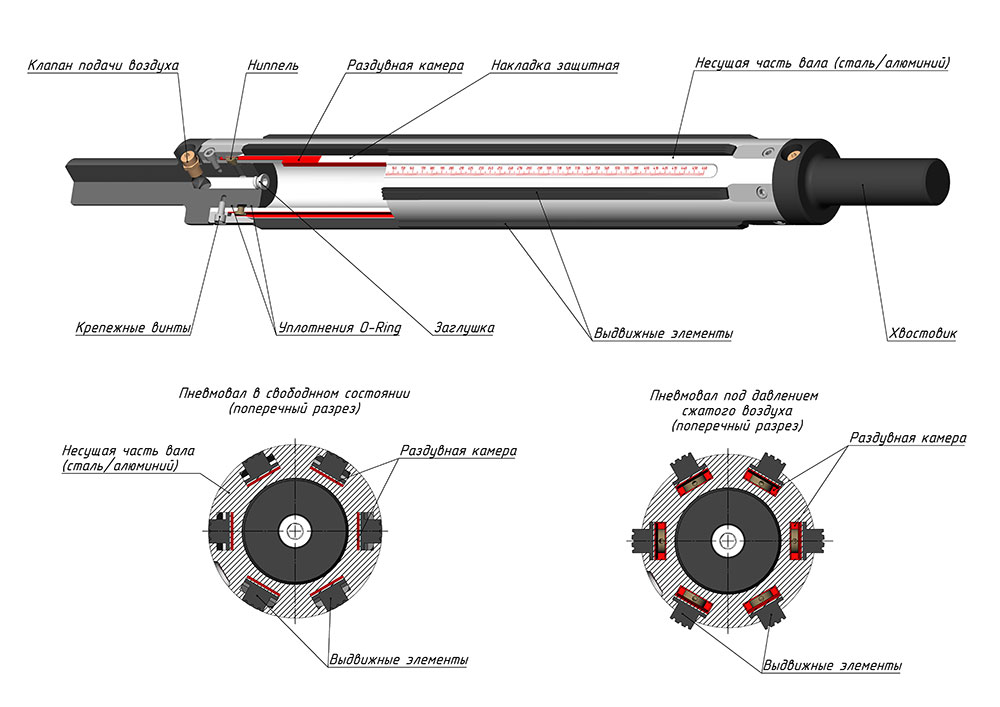

Разжимные пневматические валы функционируют благодаря подаче под давлением воздушного потока. Он выталкивает раздвижные элементы и фиксирует вал. Разжимной вал механический работает благодаря оператору, который контролирует и управляет устройством. Европейские пневмовалы, поставляемые компанией «ПроТехно», отличаются надежностью и выполнены по стандарту ISO 9001-2000.
Специалисты выделяют несколько видов изделий:
-

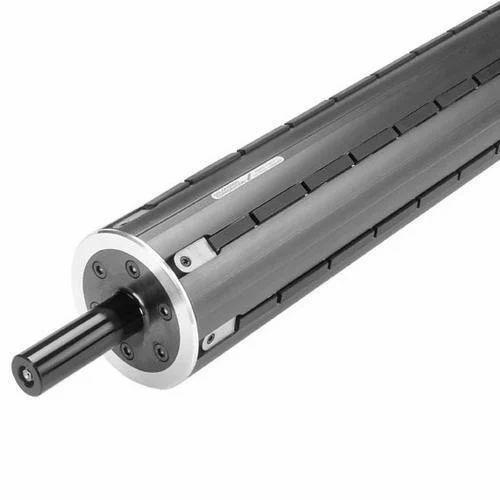

Устройства с отдельными разжимными элементами. Валы этого типа отличаются наличием отдельных выдвижных составляющих, которые располагаются в шахматном порядке. Они могут быть произведены из резины, качественного пластика или определенной марки стали. Основа изготавливается из стали или металлов, которые отличаются легкоплавкостью. Этот вид валов применяется для размотки и намотки ролей со шпулями.
-
Разжимные приспособления со сплошными разжимными деталями. Устройства активно применяется для размотки и намотки ролей, обладающих шпулями, которые подвержены повреждениям, или без шпули.
Выдвижные составляющие производятся прорезиненными или стальными и обладают гладкой поверхностью. Сам вал изготавливается из стали определенной марки. -
Устройства с отдельными раздвижными деталями по всей длине. Эта разновидность устройств отличается тем, что отдельная пневматическая камера предусмотрена для каждого разжимного элемента. Поэтому при большой массе ролей давление, оказываемое на втулку, является равномерным со всех сторон, а у других видов оно является неравномерным. Также обслуживание таких устройств отличается простотой и занимает немного времени, так как отсутствует потребность в его полной разборке.
Сферы использования и производство
Практичные и функциональные изделия применяются во многих отраслях современной промышленности, где производственная деятельность связана с материалами рулонного типа. Валы производятся по определенной технологии с использованием качественных и практичных материалов. Профессиональный подход к процессу изготовления позволяет создать изделия, полностью соответствующие действующим требованиям, что обеспечивает качественное выполнение всех функций, которые возлагаются на разжимные валы.

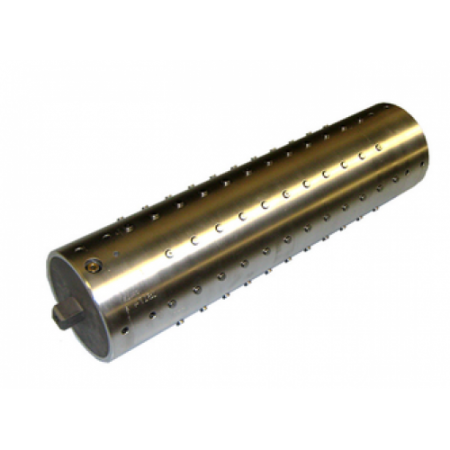

Типоразмеры: 40 мм, 68 мм, 76 мм, 152 мм и по запросу.

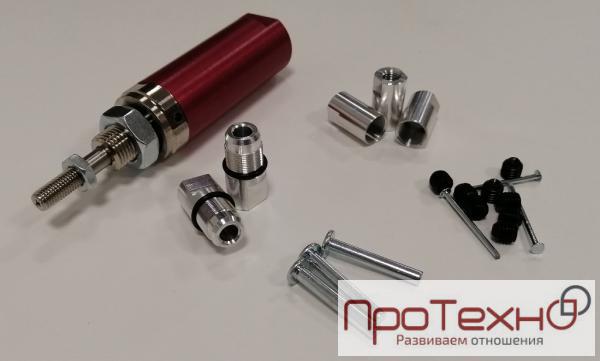

Подборка пневматических и механических валов и комплектующих для них осуществляется согласно требованиям клиентов, на основании чертежей и производственных особенностей оборудования, например, для узкорулонной флексопечатной машины или бобинорезки.
Высокий спрос на предлагаемые организацией товары обусловлен преимуществами «ПроТехно»:
-
Приемлемые цены. Компания отличается гибкой ценовой политикой и выгодными условиями сотрудничества. «ПроТехно» предлагает приемлемые цены производственным предприятиям разных отраслей.
-
Большой ассортимент. В каталоге представлен большой выбор валов, режущего инструмента и комплектующих, поэтому вы сможете легко подобрать необходимый вал и запасные части к нему под ваши производственные потребности.
Пневмовалы в наличии и под заказ.
-
Высокий уровень профессионализма. Компания изготавливает продукцию с использованием только качественных материалов и на высокоточном оборудовании. Изготовление разжимных валов любой сложности осуществляется квалифицированными и опытными специалистами.
-
«ПроТехно» осуществляет доставку во все регионы России удобным для вас способом.
Компания не только осуществляет продажу разжимных валов, но и изготовление по индивидуальным эскизам. Наши клиенты — типографии в Санкт-Петербурге, в Москве, в Казани, в Екатеринбурге, в Новосибирске и других регионах.
Для получения более подробной информации, консультации по продукту и коммерческого предложения обратитесь к нашим менеджерам по тел. +7 (812) 309-23-84 или на Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. .

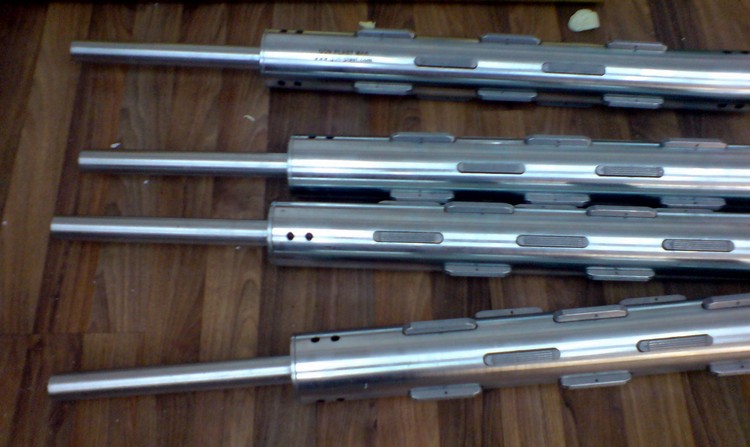

Качественный Разжимной пневматичний вал з сегментними разжимными елементами по доступной цене от ⭐️ «Предприниматель Юрий Колесник «
Опис
Вали намотування і розмотування з пневматично разжимными елементами. Використовуються в паперовому, полімерному, текстильному виробництві, де необхідна розмотування і намотування
Труба зі сталі ø 63х73 Н8 (Німеччина), відповідний до втулок на 3» (76 мм)
Вал укомплектований виступаючими елементами з алюмінію. Розміщення виступів за бажанням замовника. Довжина елемента 120мм або ін.
Шланг гумовий 25х35мм Італія «Svecom»
Клапан 1/8 Італія «Svecom»
Сталеві шийки валу згідно Вашого креслення.
Загартування шийок вала.
Подача стиснутого повітря через клапан 1/8 NPT
Пневматичні розтискні вали або : пневмовалы, пневмоштанги, пневмошпиндели, пневматичні розширюються вали, раздувне вали застосовуються для фіксації паперової втулки, гільзи з рулонним матеріалом при намотуванні або розмотуванні матеріалу папір, картон, плівка, фольга, тканина, нетканные матеріали.
Основними робочими елементами пневмовалов є висувні елементи розташовані в шаховому порядку або суцільні елементи від 3-х до 6-ти в пазах профілю валу і виготовляються із сталі, гуми. Рух і фіксація висувних елементів забезпечує пневматична камера представляє собою гумовий шланг в який подається повітря через клапан.
Пневмовалы застосовуються у складі ліній і обладнання для виготовлення гофрокартону, флексографічного друку, бумагоделательных машин, перемотчиков, поліграфії та виготовлення будівельних матеріалів та інших сферах де потрібно намотування або розмотування рулонів матеріалу.
Простота і висока надійність конструкції, і високе співвідношення прикладається навантаження до ваги валу, гарантують довгий термін експлуатації, надійну роботу з мінімальним обслуговуванням і простотою робочих операцій. Діапазон навантажень від мінімального до високого рівня, концентричне обертання, висока швидкість, велика ширина рулонів. Розширення проводиться однією або кількома пневматичними трубками, які виштовхують розширюють елементи при подачі повітря.
Переваги пневмовалов:
— малозатратність в обслуговуванні,
— простота у використанні,
— надійність
— швидка зміна.
Управління клапаном стиснення вала відбувається без зайвих зусиль, дотиком пальця руки або ключа. Пневматичний разжимной вал складається з трьох основних частин металевий корпус-труба або профіль Ал., гумовим пневмо-розширюваним центральним елементом –шланг круглий або плоский і третій елемент: хвостовики валу або цапфи, на яких вал обертається.
Хвостовики вала повинні піддаватися загартовування для більшої опірності зносу.

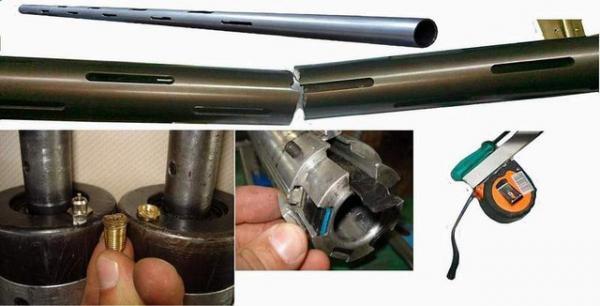

ВИКОНУЄМО ВСІ ВИДИ РЕМОНТНИХ РОБІТ
КОЛЕСНИК — это семейное предприятие, основанное в 2002 году. Мы работаем на рынке оборудования для производства гибкой полимерной упаковки. За годы работы наша компания вышла за пределы украинского рынка и на сегодняшний день успешно сотрудничает как с российскими компаниями, так и с партнерами из стран СНГ, Восточной Европы, Азии.
Основными направлениями деятельности является:
Продажа восстановленного качественного оборудования:
- Экструдеры для ПНД (HDPE) ПВД (LDPE) ПП (PP)
- Линии для грануляции
- Машины для флексографической печати
- Машины для изготовления пакетов
- Перемотчики рулонных материалов
Все реалізоване нами обладнання проходить технічний огляд, поточний або капітальний ремонт. Технічна перевірка, а також запуск відбувається в присутності клієнта.
Виконання модернізації та ремонту обладнання клієнта
Гарантуємо допомогу і технічну підтримку, які надають кваліфіковані фахівці. Виконуємо індивідуальні замовлення клієнтів.
Виробництво опціонального обладнання:
- Намотувальники і перемотчики плівки
- Трикутник складання полотна в напіврукав
- Перемотчик рукава з гарячим ножем і фальцюванням
- Гарячий ніж на екструдер
- Вирубні преси ручок пакети «майка» «банан»
- Штампи висічні
- Валы пневматические размотки/намотки под втулку 76мм
- Вал разглаживающий «банан»
- Опция круглое дно и другие
Производство периферийного оборудования:
- Станции коронного разряда (активаторы пленки)
- Антистатические нейтрализаторы
- Резки картонных гильз
- Фрикционные кольца (муфты) для размотки
- Пневматические разжимные переходники (адаптеры)
Мы постоянно расширяем ассортимент нашей продукции и совершенствуем качество наших изделий.
Розробка новинок проводиться із застосуванням 3-D моделювання.
Продаж широкого асортименту комплектуючих і запасних частин
Інформація для замовлення
Разжимной пневматический вал с сегментными разжимными элементами, цена 44500 грн
Валы намотки и размотки с пневматически разжимными элементами. Используются в бумажном, полимерном, текстильном производстве где необходима размотка и намотка
Труба из стали ø 63х73 Н8 (Германия), подходящий к втулкам на 3» (76 мм)
Вал укомплектован выступающими элементами из алюминия. Размещение выступов по желанию заказчика. Длина элемента 120мм или др.
Шланг резиновый 25х35мм Италия «Svecom»
Клапан 1/8 Италия «Svecom»
Стальные шейки вала согласно Вашего чертежа.
Закалка шеек вала.
Подача сжатого воздуха через клапан 1/8 NPT
Пневматические разжимные валы или : пневмовалы, пневмоштанги, пневмошпиндели, пневматические расширяющиеся валы, раздувные валы применяются для фиксации бумажной втулки, гильзы с рулонным материалом при намотке или размотке материала бумага, картон, пленка, фольга, ткань, нетканные материалы.
Основными рабочими элементами пневмовалов являются выдвижные элементы расположенные в шахматном порядке или сплошные элементы от 3-х до 6-ти в пазах профиля вала и изготавливаются из стали, резины. Движение и фиксация выдвижных элементов обеспечивает пневматическая камера представляющая собой резиновый шланг в который подается воздух через клапан.
Пневмовалы применяются в составе линий и оборудования для производтва гофрокартона, флексографической печати, бумагоделательных машин, перемотчиков, полиграфии и производтва строительных материалов и других сферах где требуется намотка или размотка рулонов материала.
Простота и высокая надежность конструкции, и высокое соотношение прикладываемой нагрузки к весу вала, гарантируют долгий срок эксплуатации, надежную работу с минимальным обслуживанием и простотой рабочих операций. Диапазон нагрузок от минимального до высокого уровня, концентрическое вращение, высокая скорость, большая ширина рулонов. Расширение производится одной или несколькими пневматическими трубками, которые выталкивают расширяющие элементы при подаче воздуха.
Преимущества пневмовалов:
— малозатратность в обслуживании,
— простота в использовании,
— надежность
— быстрая смена.
Управление клапаном сжатия вала происходит без лишних усилий, прикосновением пальца руки или ключа. Пневматический разжимной вал состоит из трех основных частей металлический корпус-труба или профиль Ал., резиновым пневмо-расширяемым центральным элементом –шланг круглый или плоский и третий элемент: хвостовики вала или цапфы, на которых вал вращается.
Хвостовики вала должны подвергаться закаливанию для большей сопротивляемости износу.
ВЫПОЛНЯЕМ ВСЕ ВИДЫ РЕМОНТНЫХ РАБОТ
КОЛЕСНИК — это семейное предприятие, основанное в 2002 году. Мы работаем на рынке оборудования для производства гибкой полимерной упаковки. За годы работы наша компания вышла за пределы украинского рынка и на сегодняшний день успешно сотрудничает как с российскими компаниями, так и с партнерами из стран СНГ, Восточной Европы, Азии.
Основными направлениями деятельности является:
Продажа восстановленного качественного оборудования:
- Экструдеры для ПНД (HDPE) ПВД (LDPE) ПП (PP)
- Линии для грануляции
- Машины для флексографической печати
- Машины для изготовления пакетов
- Перемотчики рулонных материалов
Все реализуемое нами оборудование проходит технический осмотр, поточный или капитальный ремонт. Техническая проверка, а также запуск происходит в присутствии клиента.
Выполнение модернизации и ремонта оборудования клиента
Гарантируем помощь и техническую поддержку, которые оказывают квалифицированные специалисты. Выполняем индивидуальные заказы клиентов.
Производство опционального оборудования:
- Намотчики и перемотчики пленки
- Треугольник сложения полотна в полурукав
- Перемотчик рукава с горячим ножом и фальцовкой
- Горячий нож на экструдер
- Вырубные прессы ручек пакета «майка» «банан»
- Штампы высечные
- Валы пневматические размотки/намотки под втулку 76мм
- Вал разглаживающий «банан»
- Опция круглое дно и другие
Производство периферийного оборудования:
- Станции коронного разряда (активаторы пленки)
- Антистатические нейтрализаторы
- Резки картонных гильз
- Фрикционные кольца (муфты) для размотки
- Пневматические разжимные переходники (адаптеры)
Мы постоянно расширяем ассортимент нашей продукции и совершенствуем качество наших изделий. Наряду с типовыми решениями наша компания имеет большой опыт инновационных нестандартных разработок для особых нужд наших клиентов.
Разработка новинок производится с применением 3-D моделирования.
Продажа широкого ассортимента комплектующих и запасных частей
Flexorama Prata 250 Машина для печатания этикеток Б/у оборудование
- Описание
- Детальная информация
- Об этом продавце
Flexorama Prata 250 косозубая, планетарного типа. 4 красочных секции + секция УФ лакировки, макс.ширина материала 260мм, печати 250мм. Формные валы Z 74,88,93,96,104. Магнитные валы Z 88,93,96,104. 9 анилоксов. Продольная резка. Пневматические разжимные шпиндели на размотке и намотке. Тепловые сушки на каждой секции + финишная. Секция высечки.Контроль равнения полотна.
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Кол. цветов | 4 |
Ширина | 260 mm |
Ламинирование блока (ов) | Да |
Высечка | Да |
——————- | |
Часы наработки | |
Часы включения | |
Состояние | в рабочем состоянии |
Маркировка CE | ——— |
Статус |
Тип клиента | Частное лицо — ЧП |
Активный с | 2019 |
Предложения онлайн | 1 |
Последняя активность | 30 января 2022 г.![]() |
Описание
Flexorama Prata 250 косозубая, планетарного типа. 4 красочных секции + секция УФ лакировки, макс.ширина материала 260мм, печати 250мм. Формные валы Z 74,88,93,96,104. Магнитные валы Z 88,93,96,104. 9 анилоксов. Продольная резка. Пневматические разжимные шпиндели на размотке и намотке. Тепловые сушки на каждой секции + финишная. Секция высечки.Контроль равнения полотна.
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Детальная информация
Кол. цветов | 4 |
Ширина | 260 mm |
Ламинирование блока (ов) | Да |
Высечка | Да |
——————- | |
Часы наработки | |
Часы включения | |
Состояние | в рабочем состоянии |
Маркировка CE | ——— |
Статус |
Об этом продавце
Тип клиента | Частное лицо — ЧП |
Активный с | 2019 |
Предложения онлайн | 1 |
Последняя активность | 30 января 2022 г.![]() |
Проверенные клиенты
Личный агент
Действует с 2000 г.
Инструмент оценки оборудования
Откройте для себя Valorexo, первый полностью автоматизированный цифровой инструмент для оценки оборудования
Перейти к Valorexo

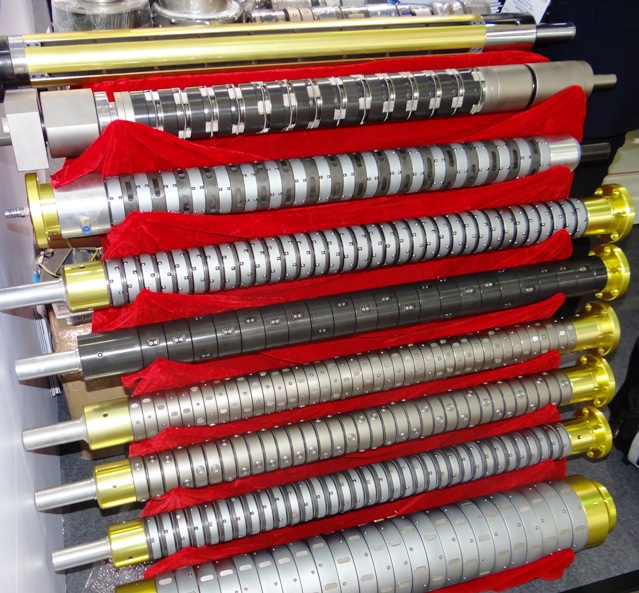

Расширяющиеся воздушные валы — ATEM
РАЗРАБОТАННЫЕ НА ЗАКАЗ ДЛЯ ЛЮБОГО ТИПА ПРИМЕНЕНИЯ
ПНЕВМАТИЧЕСКИЕ ВАЛОВЫ ДЛЯ ЛЮБОГО РАЗМЕРА СЕРДЕЧНИКА
Наши расширяющиеся воздушные валы могут зажимать сердечники с внутренним диаметром от полдюйма (12 ,7 мм) до 500 мм, покрывая любые возможные потребности наших клиентов.
ТЯЖЕЛЫЙ ПОДЪЕМ, НО ВСЕГДА ЛЕГКИЙ
Мы постоянно работаем над тем, чтобы максимально увеличить грузоподъемность наших пневматических шахт при одновременном снижении их веса, чтобы сделать их максимально простыми в обращении.
НЕЗАВИСИМАЯ БАЛЛОННАЯ СИСТЕМА
Многие из наших моделей пневматического вала оснащены независимой баллонной системой, которая благодаря более безопасному контролю давления воздуха исключает время простоя машины и увеличивает срок службы пневматического вала.
СИСТЕМА САМОЦЕНТРИРОВАНИЯ СЕРДЕЧНИКА
Большинство наших моделей пневматических валов могут быть оснащены системой самоцентрирования, которая упрощает выполнение даже самых точных работ по намотке.
РАСШИРИТЕЛЬНЫЕ ПОЛОСЫ ДЛЯ ВСЕХ ПОТРЕБНОСТЕЙ
Наш опыт позволил нам разработать различные зажимные планки, подходящие для любого применения. Материалы, используемые для наших полос, варьируются от нейлона до различных типов каучука и от алюминия до стали.
ЭСТЕТИЧЕСКАЯ ОТДЕЛКА
По-итальянски мы говорим «anche l’occhio vuole la sua parte», что переводится как «внешний вид тоже имеет значение». В ATEM мы заботимся о том, чтобы ваши валы выглядели как можно лучше, обеспечивая анодирование и цинкование в качестве стандартной отделки большинства наших продуктов.
C3SG
Очень универсальный тип вентиляционных валов, в основном используемый в узкостенных приложениях, где распространены сердцевины малого диаметра. Благодаря прочному стальному корпусу максимальная грузоподъемность делает эту воздушную шахту пригодной даже для умеренно тяжелых условий эксплуатации.
для сердечников с внутренним диаметром от 25 до 60 мм
Стальной корпус
3 Резиновые зажимные планки (нейлон и алюминий по запросу)
Цинковое покрытие
C3AGL
Наша самая легкая модель пневматического вала для 3-дюймовых сердечников, подходящая для легких и средних применений. Несмотря на чрезвычайно малый вес (4,5 кг/т), он может безопасно грузить до полутонны.
для сердечников с внутренним диаметром 3″ (76,2 мм)
Сверхлегкий алюминиевый корпус
3 резиновых зажимных полоски (нейлон по запросу)
анодирование
C5AG
) ядра. Он подходит для легких и средних применений и имеет 5 зажимных планок.
для сердечников с внутренним диаметром от 3 ″ (76,2 мм)
Алюминиевый корпус
5 резиновых зажимных планок (нейлон и алюминий по запросу)
Анодирование
C6AAG
3 Наши алюминиевые сердечники наша самоцентрирующаяся система. Подходит для легких и средних применений, где крайне важна точность при намотке.
для сердечников с внутренним диаметром 70 мм и 3″ (76,2 мм)
Алюминиевый корпус
Самоцентрирующаяся система
3 резиновых зажимных планки (доступны другие) + 3 алюминиевых центрирующих планки
Анодирование
C3SNL
Наш самый популярный воздушный вал из легкой стали, подходящий для средних и тяжелых условий эксплуатации. Он спроектирован так, чтобы быть высокопроизводительным, но почти таким же легким, как алюминиевый вентиляционный вал. 1,5-тонный C3SNL может весить менее 20 кг и безопасно загружать и запускать рулон весом почти 2000 кг.
для сердечников с внутренним диаметром 70 мм и 3″ (76,2 мм)
Облегченный стальной корпус
3 Нейлон со стальными вставками Зажимные планки (резиновые по запросу)
Оцинкованные
C6ANGJ
Наша самая популярная модель вентиляционного вала для больших диаметров. Подходит для легких и средних приложений. Эта модель имеет как независимую систему мочевого пузыря, так и возможность самоцентрирования для максимальной производительности.
для сердечников с внутренним диаметром 100 мм, 4″ (101,6 мм), 120 мм, 5″ (127 мм), 150 мм и 6″ (152,4 мм)
Алюминиевый корпус
Самоцентрирующаяся система
Независимая система баллонов
3 резиновых зажимных полоски (доступны нейлоновые) + 3 нейлоновые центрирующие полоски
Анодирование (корпус) и цинкование (цапфы)
C6ANGJ Super Light
Наш сверхлегкий воздушный вал 50 мм и 6” (152,4 мм) сердечники. Эта модель представляет собой компромисс между чрезвычайно легким весом и очень высокой производительностью. Лучшее решение для компаний, которые хотят добиться максимальной скорости и простоты использования для своих сотрудников.
для сердечников с внутренним диаметром 150 мм и 6 дюймов (152,4 мм)
Super Light Aluminum Body
Эгоцентровая система
Независимая система мочевого пузыря
3 резиновые полоски зажима (нейлон доступен) + 3 Нилоновые центрирующие полоски
Анодизация (тело) и цинковое покрытие (журналы)
C8ANGJ
44Наш) Наш версия с воздушным валом для сердечников диаметром 200 мм и 8 дюймов. Очень универсальный, так как подходит для всех типов приложений, от легких до тяжелых, оставаясь при этом достаточно легким и простым в эксплуатации. Его вес можно еще больше уменьшить с помощью версии C8ANGJL.
для сердечников с внутренним диаметром 200 мм и 8 дюймов (203,2 мм)
Алюминиевый корпус (доступен облегченный алюминий)
Самоцентрирующаяся система
Независимая система баллонов
4 резиновых зажимных полоски (доступны 4 нейлона) Центрирующие планки
Стандартный алюминий (корпус) и цинковое покрытие (цапфы)
C12ANGJ
Наша модель для сердечников диаметром 300 мм и 12 дюймов (304,8 мм). Несмотря на свои замечательные размеры, эта модель очень проста в эксплуатации благодаря точной механической обработке, которая минимизирует ее вес. Эта модель имеет как независимую систему мочевого пузыря, так и возможность самоцентрирования.
для сердечников с внутренним диаметром 300 мм и 12 дюймов (304,8 мм)
Облегченный алюминиевый корпус
Самоцентрирующаяся система
Независимая баллонная система
0 6 резиновых зажимных полосок (доступны центрирующие полосы из нейлона 0 0 9) 0 9 нейлоновых лент 0 9 Стандартный алюминий (корпус) и цинковое покрытие (журналы)
И МНОГОЕ ДРУГОЕ…
Это некоторые из наших самых популярных моделей, но наше предложение может удовлетворить любые потребности и области применения.
Напишите нам по адресу [email protected], чтобы узнать цену в тот же день.
Специальные пневматические разжимные валы, вращающиеся опоры, разжимные головки и ролики
Пневматические разжимные валы
Разжимные валы используются для размотки и перемотки рулонов и бобин любого материала. Техническая команда TRASCO может спроектировать расширительные валы из различных материалов в соответствии с требованиями заказчика, таких как алюминий, высокопрочная сталь, углеродное волокно и сверхлегкие решения.
Журналы могут быть изготовлены из различных марок стали и подвергаться любой обработке поверхности.
TRASCO может предложить клиентам целый ряд решений.
Пневматические разжимные валы с планками
Это самая инновационная технология на рынке, подходящая для любого типа применения.
Каждая полоса питается от соответствующей воздушной камеры, что обеспечивает ее расширение.
Операции технического обслуживания выполняются быстро и легко, и не требуют удаления журналов.
TRASCO имеет более 20 экструдированных алюминиевых профилей, предназначенных для сборки полос. Эти профили удовлетворяют любым требованиям и варьируются от минимального диаметра 48,5 мм (2 дюйма) до максимального диаметра 19 мм.8 мм (8 дюймов).
Доступны многочисленные решения с точки зрения веса расширяющегося вала, максимальной применимой нагрузки, количества и ширины непрерывных полос или максимального крутящего момента, который может быть передан на барабаны.
При необходимости TRASCO может спроектировать и изготовить специальные стальные валы с высокой грузоподъемностью любого диаметра и длины.
Различные виды обработки поверхности могут быть применены на основе конкретных требований применения.
TRASCO также является единственной компанией в мире, которая поставляет расширяющиеся валы из углеродного волокна с расширяющимися полосами. Полоски могут быть изготовлены из алюминия, резины или полизена (полиэтилена PE 500) в зависимости от конкретных требований применения.
ПНЕВМАТИЧЕСКИЕ РАСШИРИТЕЛЬНЫЕ ВАЛЫ С ПОЛОСКАМИ
Пневматические расширительные валы с полосами и отдельными воздушными камерами
Решение, разработанное и реализованное для обеспечения большей концентричности между расширяющимся валом и барабаном.
Стандартная версия, предполагающая расширение непрерывными полосами, использует только один впускной клапан. После прохождения через клапан воздух может свободно циркулировать внутри различных воздушных камер. В стандартной модели при вращательном движении небольшое количество воздуха выходит из камеры, подвергаясь большей нагрузке от веса катушки, что увеличивает давление внутри остальных камер. В результате концентричность вала и барабана уменьшается.
В случае развальцовки с непрерывными полосами и отдельными воздушными камерами каждая воздушная камера имеет свой впускной клапан. Это означает, что после прохождения через один из клапанов воздух остается в его камере. Это особое решение значительно увеличивает соосность между валом и барабаном.
Модель с отдельными воздушными камерами предотвращает сообщение между различными камерами, т. е. перетекание воздуха из одной камеры в другую. Поэтому концентричность превосходно сохраняется, несмотря на вес катушки.
Это конкретное решение практически исключает возможность периодов бездействия. Отдельные воздушные камеры обеспечивают работу разжимного вала, даже если камера повреждена, и значительно ускоряют техническое обслуживание.
Эта технология доступна с любым разжимным валом производства TRASCO, будь то алюминиевый, стальной или углеродный.
ПНЕВМАТИЧЕСКИЕ РАСШИРИТЕЛЬНЫЕ ВАЛЫ С ПОЛОСАМИ И ОТДЕЛЬНЫМИ ВОЗДУШНЫМИ КАМЕРАМИ
Пневматические разжимные валы с непрерывными полосами и самоцентрирующиеся
Разжимные валы с полосами и самоцентрированием способствуют лучшей концентричности между валом и барабаном, как и в случае разжимных валов с отдельными воздушными камерами. Расширение полос разбито на две разные фазы.
ЭТАП 1. Первый этап включает расширение половины полос. Они расширяются до тех пор, пока не достигнут диаметра D1, который ненамного больше внутреннего диаметра сердечника, обеспечивая центрирование вала по отношению к барабану.
ЭТАП 2. Эта вторая фаза происходит сразу после первой, благодаря специальной пневматической системе подачи. Остальные полосы, определяемые как зажимные полосы, расширяются до диаметра D2, который больше, чем D1. Внутренний сердечник барабана, который надлежащим образом расположен вокруг вала во время ФАЗА 1, прикрепляется на этом этапе и вращается, сохраняя правильную концентричность.
Самоцентрирующаяся система доступна на любом расширяющемся валу производства TRASCO, который имеет не менее 6 непрерывных полос из алюминия, стали или углеродного волокна.
ПНЕВМАТИЧЕСКИЕ РАСШИРИТЕЛЬНЫЕ ВАЛЫ С НЕПРЕРЫВНЫМИ ПОЛОСАМИ И САМОЦЕНТРИРОВАНИЕМ
Пневматические разжимные валы с непрерывными полосами и осевой регулировкой
Разжимные валы с непрерывными полосами и осевой регулировкой идеально подходят для оптимального центрирования барабанов для консольных валов во время операций намотки/размотки материала.
Этот тип вала имеет центральный корпус, на котором установлен профиль с расширительными элементами, обеспечивающий осевое перемещение с помощью системы регулировки передней рукоятки.
Барабаны можно регулировать как во время рабочего цикла (при движении машины), так и без остановки процесса. Эти валы могут иметь полосы из резины, алюминия или полизена (полиэтилен PE 500) с шейками, изготовленными в соответствии с требованиями заказчика.
ПНЕВМАТИЧЕСКИЕ РАСШИРИТЕЛЬНЫЕ ВАЛЫ С НЕПРЕРЫВНЫМИ ПОЛОСАМИ И ОСЕВОЙ РЕГУЛИРОВКОЙ
Пневматические разжимные валы со шпонками
Разжимные валы со шпонками используются, когда непрерывная полоса не может передать требуемый крутящий момент.
Расширение происходит через одну центральную воздушную камеру. Корпус вала может быть изготовлен из алюминия, стали или углеродного волокна, в зависимости от предполагаемого применения и веса катушки. Клавиши доступны из алюминия или твердой резины.
Центральная воздушная камера, расположенная внутри разжимного вала, имеет специальную систему зажима, упрощающую ее замену. Однако операции технического обслуживания в целом более сложны по сравнению с развальцовкой валов с непрерывными полосами, поскольку они требуют удаления цапф и повторного соединения шпонок, если необходимо заменить воздушную камеру.
ПНЕВМАТИЧЕСКИЕ РАСШИРИТЕЛЬНЫЕ ВАЛЫ С ШПОНКАМИ
Распорные валы с листами/уступами
Этот тип вала используется, когда сердцевина катушки особенно тонкая. В таких случаях расширение через листы/уступы перераспределяет давление, что позволяет избежать деформации, воздействуя на материал равномерно.
Корпус вала обычно изготавливается из стали. Створки/выступы изготавливаются из стали или алюминия, в зависимости от параметров применения. На них выполняется продольное или накатное (крест-накрест) фрезерование в зависимости от требований к захвату.

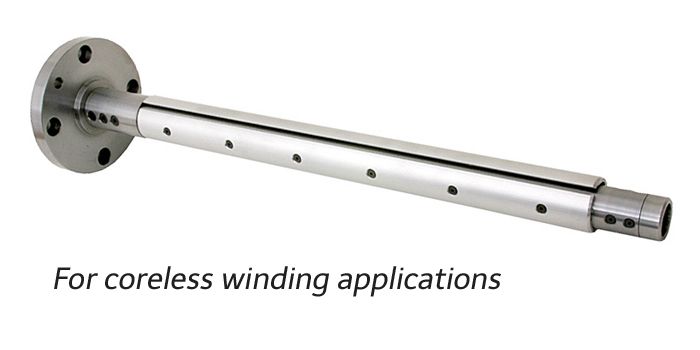

Если операции намотки/размотки материала не требуют использования сердечников, Trasco может предоставить специальное решение для листа/уступа в виде стержней захвата без сердечника.
РАСШИРИТЕЛЬНЫЕ ВАЛЫ С ЛИСТЬЯМИ/УСТРАНЯМИ
Валы трения
Фрикционные валы (дифференциальные валы ASA) используются для намотки одного или нескольких барабанов по отдельности.
Этот тип вала имеет центральный стальной корпус, на котором установлены фрикционные кольца размером 9до 59 мм в ширину в зависимости от наматываемых бобин.
Саморасширяющиеся сферы устанавливаются в один или несколько рядов на этих кольцах, в зависимости от требуемой ширины и диапазона. Сферы фиксируют и освобождают картонные стержни посредством постоянного регулирования воздуха через вращающееся соединение. Полосы, прикрепленные к центральному корпусу, могут быть изготовлены из различных материалов в зависимости от области применения и требуемого диапазона. Независимые фрикционные кольца позволяют поддерживать постоянное необходимое натяжение полотна даже при различном диаметре рулона и толщине материала.
ВАЛЫ ФРИКЦИИ
УВЕДОМЛЕНИЕ ОБ ОБРАБОТКЕ ПЕРСОНАЛЬНЫХ ДАННЫХ
Настоящее уведомление информирует вас о том, что компания Trasco S.r.l., зарегистрированная по адресу P.zza Volontari della Libertà n. 8 в Бусто Арсицио (Вирджиния) и НДС Рег. № 032818
1. ПРЕДМЕТ ОБРАБОТКИ
Контроллер данных будет обрабатывать личные данные (например, имя, фамилию, дату и место рождения, адрес, номер телефона, адрес электронной почты, данные документа, удостоверяющего личность, далее «Личные данные» или «Данные»), которые вы предоставляете для выполнения деятельность для контроллера данных (посреднические операции с недвижимостью) или получать преддоговорную или коммерческую информацию о продуктах и услугах, предоставляемых контроллером данных или третьими лицами.
2. ЦЕЛЬ ОБРАБОТКИ
A) Для следующих целей обслуживания без вашего явного согласия (статья 6, буква b), e) Общего регламента по защите данных: (a) удовлетворить ваши требования в отношении услуг контроллера данных; (b) выполнять преддоговорные, договорные и налоговые обязательства, вытекающие из соглашений с вами; (c) выполнять обязательства, изложенные в законодательстве, постановлениях, стандартах ЕС или инструкциях, изданных властями.
B) Для следующих маркетинговых целей с вашего явного согласия (статья 7 GDPR): (a) отправлять вам информационные бюллетени, коммерческую информацию и/или рекламные материалы о продуктах и услугах, предоставляемых контроллером данных, по электронной почте, по почте и/или текстовое сообщение и/или телефон, а также для измерения удовлетворенности качеством обслуживания; (b) отправлять вам коммерческую информацию и/или рекламные материалы, предоставленные третьими лицами (например, деловыми партнерами) по электронной почте, обычной почте и/или в текстовом сообщении и/или по телефону.
3. МЕТОД И ПРОДОЛЖИТЕЛЬНОСТЬ ОБРАБОТКИ
Обработка персональных данных включает в себя сбор, регистрацию, организацию, классификацию, хранение, адаптацию, модификацию, извлечение, консультацию, использование, передачу, распространение данных или любые другие операции по распространению, сравнению, взаимосвязи, ограничению, удалению или уничтожению. Ваши персональные данные будут обрабатываться в бумажном, электронном и/или автоматизированном формате. Контроллер данных будет обрабатывать персональные данные в течение времени, необходимого для вышеупомянутых целей, и времени, предусмотренного законодательством для целей обслуживания, но не более 5 лет с даты сбора данных для маркетинговых целей.
4. ДОСТУП К ДАННЫМ
Ваши личные данные могут быть доступны для целей, изложенных в разделе 2, для: (i) сотрудников и сотрудников контролера данных в качестве сторон, уполномоченных контролером данных и/или системными администраторами; (ii) третьи стороны (например, профессиональные фирмы, консультанты), которым контролер данных передал операции на аутсорсинг в качестве обработчиков данных.
5. ПЕРЕДАЧА ДАННЫХ
Контролер данных может раскрывать ваши персональные данные третьим лицам для целей, изложенных в разделе 2.A, без вашего явного согласия (согласно статье 6 пункт b) и c) Общего регламента по защите данных), например, когда раскрытие является обязательным по закону ( надзорные и инспекционные органы, например, в рамках процедур по борьбе с отмыванием денег): указанные третьи стороны будут обрабатывать данные в качестве отдельных контролеров данных. Ваши данные могут быть раскрыты следующим сторонам с вашего согласия для облегчения и обеспечения деловых операций: (i) другим брокерам (и компаниям), определенным контроллером данных для сотрудничества в реализации услуг; (ii) банкам и другим финансовым учреждениям с целью финансирования запросов в отношении бизнеса, осуществляемого при посредничестве контроллера данных; (iii) нотариусы для оформления юридических документов и/или действий в отношении услуги, назначенной контролеру данных; (iv) компании и/или специалисты, предоставляющие услуги по техническому/земельному учету/строительству/планированию; (v) страховщики для полисов, покрывающих операции, выполняемые контроллером данных. Стороны в вышеупомянутых категориях будут использовать данные в соответствии с законодательством или специальным согласием в качестве отдельных контролеров данных, если они не связаны с исходной обработкой, осуществляемой контролером данных, или в качестве обработчиков данных. Вы можете связаться с контроллером данных в любое время для получения текущего списка сторон, которым будут раскрыты ваши данные.
Ваши данные не будут опубликованы.
6. ХАРАКТЕР ПРЕДОСТАВЛЕНИЯ ДАННЫХ И ПОСЛЕДСТВИЯ ОТКАЗА
Предоставление персональных данных для целей обслуживания, указанных в разделе 2.A), является обязательным. Без этих данных мы не сможем гарантировать указанные услуги. Однако предоставление персональных данных для целей обслуживания, указанных в разделе 2.B), не является обязательным. Вы можете принять решение не предоставлять какие-либо данные или впоследствии отказаться от обработки уже предоставленных данных. В таких случаях вы не будете получать информационные бюллетени, коммерческую информацию или рекламные материалы о продуктах и услугах, предоставляемых контроллером данных или, в зависимости от данного согласия, третьими лицами. Однако вы продолжите получать услуги, описанные в разделе 2.A).
7. ПРАВА СУБЪЕКТОВ ДАННЫХ (СТАТЬИ 15-21 GDPR)
(A) Право на получение подтверждения о том, обрабатываются ли ваши персональные данные, и, если да, на получение доступа к вашим данным и следующей информации: (a) цель обработки; (b) категории соответствующих персональных данных; (c) получатели или категории получателей, которым персональные данные были или будут раскрыты; (d) если возможно, предусмотренный период, в течение которого будут храниться персональные данные, или, если это невозможно, критерии, используемые для определения этого периода; (e) право подать жалобу в орган надзора за защитой данных; (f) если данные не были получены от субъекта данных, любую доступную информацию об их источнике; (g) наличие автоматизированного принятия решений, включая профилирование и, в таких случаях, значимую информацию о задействованной логике, а также значимость и предполагаемые последствия такой обработки для субъекта данных;
(B) право на исправление неточных данных и дополнение неполных данных;
(C) право на удаление персональных данных (право на забвение), если: (a) персональные данные больше не нужны в связи с целями, для которых они были собраны или иным образом обработаны; (b) вы отзываете согласие, на котором основана обработка, и нет другого законного основания для обработки; (c) вы возражаете против обработки, и для обработки нет преимущественных законных оснований; (d) персональные данные были обработаны незаконно; (e) личные данные должны быть удалены для соблюдения юридического обязательства;
(D) право на ограничение обработки, если: (a) вы оспариваете точность персональных данных, на период, позволяющий контролеру проверить точность персональных данных; (b) обработка является незаконной, и вы возражаете против удаления персональных данных и вместо этого требуете ограничения их использования; (c) контролеру больше не нужны личные данные для целей обработки, но вам нужны данные для установления, осуществления или защиты судебных исков; (d) вы возражали против обработки, ожидая подтверждения того, что законные основания контролера превалируют над законными основаниями субъекта данных;
(E) право на переносимость данных, другими словами (a) право на получение ваших личных данных в структурированном, широко используемом и машиночитаемом формате для передачи данных другому контролеру, и (b) право на получение вашего персональные данные передаются непосредственно другому контролеру, если это технически возможно;
(F) право в любое время возражать против обработки ваших персональных данных полностью или частично для передачи рекламных материалов или прямых продаж, проведения маркетинговых исследований или коммерческой коммуникации с помощью автоматизированных средств. Право возражать в целях прямого маркетинга также распространяется на обычные методы, и субъект данных по-прежнему имеет право возражать только против частичной обработки.
8. ОСУЩЕСТВЛЕНИЕ СВОИХ ПРАВ
Вы можете воспользоваться своими правами, написав на адрес контроллера данных (P.zza Volontari della Libertà n. 8, Busto Arsizio (VA)) или отправив электронное письмо по адресу: [email protected]
9. ПРОЦЕССОР ДАННЫХ И КОНТРОЛЛЕР
Как указывалось ранее, контролером данных является компания Trasco S.r.l. Актуальный список обработчиков данных хранится в помещении контроллера данных.
Я, нижеподписавшийся, прочитав уведомление о конфиденциальности, выпущенное контролером данных Trasco S.r.l.:
[…] согласие / […] не согласие на раскрытие моих личных данных третьим лицам (другим брокерам, банкам и финансовым учреждениям, нотариусам, техническим консультантам, страховщикам) для целей, связанных с контролером данных посреднические операции. Примечание: отсутствие согласия может привести к тому, что контроллер данных не сможет предоставлять брокерские услуги.
[…] согласие / […] не согласие на обработку моих персональных данных в целях маркетинговой деятельности контроллера данных (отправка электронных писем, почтовых сообщений, текстовых сообщений, телефонных звонков, информационных бюллетеней, коммерческих информация об услугах, предоставляемых контроллером данных, и измерение удовлетворенности качеством услуг).
[…] согласие / […] не согласие на обработку моих личных данных в целях маркетинговой деятельности третьими лицами или партнерами контроллера данных (отправка электронных писем, почтовых сообщений, текстовых сообщений, телефонные звонки, информационные бюллетени, коммерческая и/или рекламная информация).
УВЕДОМЛЕНИЕ О КАЧЕСТВЕ
Trasco S.r.l. рассматривает качество продукции в качестве приоритета и необходимого для роста компании и непрерывности бизнеса. Осознавая это, компания считает, что внедрение системы менеджмента качества в соответствии со стандартом UNI EN ISO 9001:2015 — полезный инструмент для обеспечения соответствия применимым стандартам и законодательству, а также предоставления конкурентного преимущества. Для этого компания Trasco S.r.l. предоставляет необходимые ресурсы и стремится работать в соответствии со следующими стратегическими критериями:
• Значительное внимание к вопросам безопасности и соблюдения соответствующего законодательства и требований;
• Подход, основанный на процессах и рисках, посредством планирования действий по устранению рисков и предоставления возможностей для достижения ожидаемых результатов с большей эффективностью;
• Постоянное повышение уровня качества на основе установленных показателей с целью удовлетворения требований потребителей;
• Обучение персонала и повышение осведомленности об аспектах качества предоставляемых услуг, а также участие в процессе улучшения;
• Надлежащее и разумное использование ресурсов, необходимых для осуществления операций, с целью сдерживания затрат;
• Значительное внимание к отраслевым инновациям, чтобы сделать компанию более конкурентоспособной и способной удовлетворять меняющиеся требования клиентов;
• Распространение политики в области качества среди клиентов, поставщиков продукции и услуг, представителей местных органов власти, сообщества и всех, кто ее запрашивает;
Компания постоянно работает над этими аспектами, чтобы гарантировать, что культура качества является неотъемлемой частью всей организации, зная, что это выигрышная стратегия корпоративной идентичности. Эта политика представляет собой точку отсчета для установления, достижения и пересмотра целей компании в области качества. Он широко распространен и всегда действует и действует внутри компании, поэтому каждый сотрудник несет ответственность за его соблюдение и применение в ходе своей работы.
Блоки расширения
Блоки расширения- Наши бренды
- Запчасти и сервисное обслуживание стержневой трубы
- Морское оборудование
- Запчасти двигателя
- Системы фильтрации
- Контроль состояния
- Преобразование
Ищете что-то конкретное?
Блоки расширения Neuenhauser Vorwald
Neuenhauser Vorwald сочетают в себе традиционное мастерство, прецизионную обработку, технические инновации и коммерческое предвидение, что является ключом к их успеху на рынке. Благодаря высокому уровню квалификации и обучения нашим клиентам гарантируется максимально возможное качество и максимальная гибкость при выполнении стандартных и специальных заказов.
Подробнее
Механические расширительные валы
Эти малообслуживаемые механические расширительные валы подходят для особенно высоких требований к обмотке. Высокие стандарты качества проявляются в абсолютной точности хода и концентричности. Эти валы могут эксплуатироваться долгие годы, после чего могут быть отремонтированы с заменой изношенных деталей.
Серия 401
- Корпус шахты из различных материалов с различной толщиной стенок
- Высокая грузоподъемность расширительных шахт при минимальном техническом обслуживании
Serie 41 0 MULTICORE ©
- Special dimensions possible
- Reliably mounting a number of narrow individual cores
- Achieves maximum possible moments of inertia and minimum bending values
Series 416
- Стандартная модель с отдельными зажимными губками
- Универсальное применение, простая конструкция, простота в обращении
- Долгий срок службы
Серия 745
- Передача очень высокого крутящего момента
- Абсолютно концентрический зажим
- Для очень узких или тонкостенных стержней
Подробнее масса. Их простая модульная конструкция обеспечивает быструю замену шейки вала и быстрый ремонт. Для использования во всех областях бумажной или пластмассовой промышленности.
Series A
- Standard model with individual expansion ledges
- Quick repairs if necessary
- Long service life
Series 403
- Low dead weight
- High carrying capacity
- Fast and uncomplicated repairs
Серия L
- Непрерывные компенсационные пластины
- Возможны специальные размеры
- Также для тонкостенных заполнителей, деформация которых может вызвать проблемы
Серия MB
- Низкий мертвый вес и простота обработки
- для широких и очень узких катушек
- Расширение непрерывных выступов
Series 409
Series 409
Series 409
3
Series 409
3
Series 409
3
.
Узнать больше
Компенсационные муфты
Компенсационные муфты Vorwald крепятся на существующие валы, чтобы быстро приспособиться к различным диаметрам и небольшому весу. Они расширяются либо пневматически, либо механически. Их практичная конструкция обеспечивает простоту в обращении.
Все компенсаторы могут быть оснащены защитой поверхности. Также доступны версии, подходящие для пищевой промышленности. Компенсаторы Vorwald можно особенно быстро переоборудовать под другие диаметры сердечника.
Серия SPA
- Основана на конструкции намоточного вала серии А
- Оснащена свободно перемещающимися расширительными планками
- Может использоваться для намотки в обоих направлениях
Серия SMB
- Разработаны для «легких» применений
- Длина может быть адаптирована по мере необходимости, даже для больших длин
- На основе испытанной конструкции валов MB
Серия 609
5
на компенсационном валу серии 409
Серия SPM / SPZ
- Основан на принципе компенсационного вала серии L
- Suitable for narrow sheets and thin-walled cores
Series 605
- Especially for use when core inner diameters are changed particularly often
- Available with and without core stop collars
Serie s260
- Простой и недорогой
- Для низких и средних требований к обмотке
- Специальные размеры возможны по запросу
Узнать больше
Еще от Simplex Converting
Дорота Вишневска
Представитель по продажам и обслуживанию
Нужна помощь или хотите
узнать больше?
Наши сотрудники говорят более чем на 10 языках и будут рады помочь с любым запросом.
Свяжитесь с нами
Воздушные валы — IBD Wickeltechnik GmbH
Перейти к содержимомуВоздушные валыАлексис Гога2021-07-07T12:24:45+02:00
Вентиляционные шахты от IBD Wickeltechnik
Обладая более чем 25-летним опытом работы во всех областях современной технологии намотки, мы являемся первым контактным лицом в Германии на протяжении 9 лет.0005 пневматические и пневмомеханические воздушные валы . Мы предлагаем расширительные валы для любого применения, фрикционные валы или адаптеры. Все из одних рук и все «Сделано в Германии» – стандартные решения или изготовление по запросу клиента.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung на YouTube.
Mehr erfahren
Видео с загрузкой
YouTube immer entsperren
Легкие алюминиевые вентиляционные шахты
Series PSW-F
-
Обмотка и размахивание материалов, таких как бумага или пленка
-
Clamping Bars, изготовленные из Aluminum, Rubber-Steel, Solid or Plastic
3403403 -
валы рассчитаны на частую смену валков
-
опорные шейки разработаны по требованию заказчика или как экономичное стандартное решение
-
стандартные диаметры 70 / 70-76,2 / 76 /100 / 125 / 150 / 200 мм правильный выбор для большинства стандартных приложений. Он рассчитан на среднее натяжение полотна и средний вес рулона. Благодаря конструкции из алюминиевого профиля воздушная шахта очень легкая и облегчает работу оператора при частой смене валков. Пневматический зажимной вал расширяется с помощью системы плоских шлангов. Непрерывные зажимные стержни очень хорошо защищают сердечники и позволяют наматывать даже несколько сердечников.
Запасные части
Покомпонентное изображение
Зажимы и мелкие деталиПоз. Описание 01 корпус 02 журнал 03 шейка со стороны клапана 04 зажимная планка 05 стопорная пружина 06 распределитель воздуха 07 зажим – нижняя часть 08 Зажим – нижняя часть со стороны клапана 09 зажим – верхняя часть 10 Резьбовой штифт DIN 914 – M8 x 20 11 Резьбовой штифт DIN 913 – M6 x 8 12 стопорный винт M10x1 13 уплотнительное кольцо 14 плоская трубка 15 защитная лента 16 клапан
Заправочные клапаныПоз. Артикул Артикул № Блок 1 Зажимная планка Алюминий 01.01020000.06 м 2 Зажимная планка Резина 01.01020000.07 м 3 Зажимная планка Резина/сталь 01.01020000.21 м 4 Зажимной стержень фрикционный S-G 01.01020000.12 м Зажимной стержень фрикционный S-G высокий 01.01020000.14 м Удерживающая пружина для резинового/стального стержня 01. 01020000.19
шт. Стопорная пружина 01.01020000.15 шт. Распределитель воздуха 01.01020000.08 шт. зажим – нижняя часть 01.01020000.13 шт. Зажим – нижняя часть со стороны клапана 01.01020000.11 шт. Зажим – верхняя часть 01.01020000.10 шт. Резиновая плоская трубка 01.01020000.09 м Защитная лента 01. 01020000.03
м Поз. Артикул Артикул № Блок 1 E-FVT-H-G3/8“ 01.01010000.25 шт. 2 Э-ФВТ-Н-М14*1 01.01010000.23 шт. 3 Э-ФВТ-РХ-М10*1 01.01020000.22 шт. 3 E-FVT-RH-1/8“ 01.01020000.02 шт. 4 Э-ФВТ-Н-М10*1 01. 01010000.22
шт. 4 E-FVT-H-R 1/8“ 01.01010000.24 шт. 5 Э-ФВТ-А-М10*1 01.01010000.02-2 шт. 6 Э-ФВТ-Н-М8*1 01.01010000.29 шт. 7 Э-ФВТ-РХ-М7*1 01.01020000.24 шт. IBD Стандартные вентиляционные шахты
Series PSW-F Standard
-
3″ (76mm) & 6″ (150mm) aluminium profile
-
300mm – 3,000mm length
-
Hardened standard journals
-
зажимные планки на выбор
-
макс.
1000 кг (3″) 1500 кг (6″) со стабильной нагрузкой
Чтобы удовлетворить потребности наших клиентов в сокращении сроков поставки, у нас есть на складе стандартные шейки, что позволяет нам значительно сократить время доставки.
High performance air shafts
Series PSW-Z
-
Winding and unwinding of material coils like paper or film
-
Expansion elements made of aluminium, rubber-steel and solid rubber
-
Намотка и размотка рулонов материала, такого как бумага или пленка
-
вентиляционные шахты предназначены для высоких нагрузок
-
bearing journals are fully customisable
-
diameter: 50/70/76.2/100/120 / 150-152.4/200 – 203.2 mm
-
with easily exchangeable, central tube
Due to its construction и система центральной трубки, этот намоточный вал является наиболее настраиваемым.
В зависимости от своей конструкции он может выдерживать очень высокие нагрузки и поэтому является настоящей высокопроизводительной вентиляционной шахтой. Возможен даже корпус из углеродного волокна, если требуется очень малый собственный вес. Элементы расширения валов расширяются центральным резиновым шлангом.
Запасные части
Покомпонентное изображение
Распорный элементПоз. Описание 01 корпус 02 резиновая трубка 03 опорная трубка 04 расширительный элемент 05 клапан 06 журнал 07 цапфа / воздухозаборник 08 зажимное кольцо 09 гайка 10 уплотнительное кольцо 11 зажимной поршень 12 Винт с плоской головкой DIN 7991 – M10 x 16 13 Винт с плоской головкой DIN 7991 – M10 x 12 14 зажимной поршень / воздушный канал
Заправочные клапаныПоз. Артикул Материал Блок 1 Э-БДС-11-50-Г Резина шт. 2 Э-БДС-15-50-Г Резина шт. 3 Э-БДС-16-50-Г Резина шт. 4 Э-БДС-16-Д58-Г Резина шт. 5 Э-БДС-15-50-А Алюминий шт. 6 Э-БДС-15-75-А Алюминий шт. 7 Э-БДС-15-100-А Алюминий шт. 8 Э-БДС-16-50-А Алюминий шт. 9 Э-БДС-16-75-А Алюминий шт. 10 Э-БДС-16-100-А Алюминий шт. 11 Э-БДС-15-50-Г-СТ Резина/сталь шт. 12 Э-БДС-16-50-Г-СТ Резина/сталь шт. 13 Э-БДС-16-Д58-Г-СТ Резина/сталь шт. Поз. Артикул № Блок 1 E-FVT-H-G3/8“ 01.01010000.25 шт. 2 Э-ФВТ-Н-М14*1 01.01010000.23 шт. 3 E-FVT-RH-M10*1 01.01020000.22 шт. 3 E-FVT-RH-1/8“ 01.01020000.02 шт. 4 Э-ФВТ-Н-М10*1 01.01010000.22 шт. 4 E-FVT-H-R 1/8“ 01.01010000.24 шт. 5 Э-ФВТ-А-М10*1 01. 01010000.02-2
шт. 6 Э-ФВТ-Н-М8*1 01.01010000.29 шт. 7 Э-ФВТ-РХ-М7*1 01.01020000.24 шт. Пневмо-механический воздушный вал
Series
-
ветер и разжигание материала Coils or Plance
4
.
903 903 903 903 903 903 903 903 903 903 903 903 903 903 903 903 903 903 903 903 903 903 9034 903. фильм
-
-
, изготовленный из алюминия, стального или углеродного волокна
-
Динамически сбалансированный по запросу
-
Идеально для очень высоких скоростей
-
9000.
701010604
. 120 / 127 / 150 – 152,4, 200 – 203,2 мм
3
3
3. изготовлены из легкого алюминиевого профиля
Расширение серии PMS характеризуется регулируемыми зажимными комплектами, с помощью которых можно идеально компенсировать допуски втулки. Кроме того, есть возможность динамической балансировки.
Воздушные валы с раковинами
серия PSW-FS Пневматические валы
-
Ветщики и разбивание материалов, такие как Paper Or Science,
- 060606060606060606060606060606060606060606060606060606060606060606060606н
-
Возможна безнамотка сердечника
-
Валы пневматически расширяемые
-
Корпуса без резьбового соединения
-
Диаметр: 76,2/152,4
-
Корпус вала из алюминия или стали
Стартовый запрос
Необязательный запрос цены в режиме онлайн 2 часа и получение предложения
900 .
Запрос на запуск
Ссылка для загрузки страницыНастройки конфиденциальности
Если вам еще не исполнилось 16 лет, и вы хотите дать согласие на дополнительные услуги, вы должны спросить разрешения у своих законных опекунов. Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные (например, IP-адреса) могут обрабатываться, например, для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей политике конфиденциальности. Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на целые категории или отобразить дополнительную информацию и, таким образом, выбрать только определенные файлы cookie.
Принять все Сохранять
Настройки конфиденциальностиОсновное печенье (8)
Основные файлы cookie обеспечивают выполнение основных функций и необходимы для правильного функционирования веб-сайта.
показать информацию о файлах cookie скрыть информацию о файлах cookie
Имя | Печенье Борлабс |
---|---|
Провайдер | Владелец сайта, Выходные данные |
Назначение | Сохраняет настройки посетителей, выбранных в Cookie Box Borlabs Cookie |
Имя файла cookie | borlabs-cookie |
Срок действия файлов cookie | 1 год |
Имя | __hssc |
---|---|
Провайдер | Сторонний файл cookie |
Назначение | Используется Hubspot для различения уникальных пользователей.![]() |
Имя файла cookie | __hssc |
Срок действия файла cookie | 1 день |
Имя | __hssrc |
---|---|
Провайдер | Сторонний файл cookie |
Назначение | Используется Hubspot для идентификации уникального сеанса.![]() |
Имя файла cookie | __hssrc |
Срок действия файла cookie | Сессия |
Имя | __hstc |
---|---|
Провайдер | Сторонний файл cookie |
Назначение | Используется для идентификации уникального сеанса.![]() |
Имя файла cookie | __hstc |
Срок действия файлов cookie | 1 год |
Имя | центр |
---|---|
Провайдер | Сторонний файл cookie |
Назначение | Используется для идентификации уникального сеанса.![]() |
Имя файла cookie | хабспоутк |
Срок действия файла cookie | 10 лет |
Имя | __cfduid |
---|---|
Провайдер | Сторонний файл cookie |
Назначение | Используется CloudFlare для различения уникальных пользователей.![]() |
Имя файла cookie | __cfduid |
Срок действия файла cookie | 5 лет |
Имя | 1P_JAR, ANID, СОГЛАСИЕ, DV, IDE, NID |
---|---|
Провайдер | Сторонний файл cookie |
Назначение | Эти файлы cookie устанавливаются с помощью встроенных видеороликов YouTube.![]() |
Политика конфиденциальности | https://policies.google.com/technologies/types?hl=de |
Имя файла cookie | 1P_JAR, ANID, СОГЛАСИЕ, DV, IDE, NID |
Срок действия файла cookie | макс.![]() |
Имя | wp-settings-2, wp-settings-time-2, wp-wpml_current_admin_language_[uid], wp-wpml_current_language, w |
---|---|
Провайдер | Владелец сайта |
Назначение | Файлы cookie, установленные WordPress |
Имя файла cookie | wp-settings-2, wp-settings-time-2, wp-wpml_current_admin_language_[uid], wp-wpml_current_language, wordpress_logged_in_[uid], wordpress_[uid], mp_[uid]_mixpanel, fusionredux_current_tab |
Маркетинг (1)
Маркетинг
Маркетинговые файлы cookie используются третьими сторонами или издателями для отображения персонализированной рекламы. Они делают это, отслеживая посетителей на веб-сайтах.
показать информацию о файлах cookie скрыть информацию о файлах cookie
Принять | Диспетчер тегов Google |
---|---|
Имя | Диспетчер тегов Google |
Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
Назначение | Cookie от Google для управления расширенными сценариями и обработкой событий.![]() |
Политика конфиденциальности | https://policies.google.com/privacy?hl=de |
Имя файла cookie | _ga,_gat,_gid |
Срок действия файла cookie | 2 года |
Внешние носители (2)
Внешние носители
Контент с видеоплатформ и социальных сетей по умолчанию заблокирован. Если файлы cookie с внешних носителей принимаются, доступ к этому контенту больше не требует ручного согласия.
показать информацию о файлах cookie скрыть информацию о файлах cookie
Принять | Фейсбук |
---|---|
Имя | Фейсбук |
Провайдер | Meta Platforms Ireland Limited, 4 Grand Canal Square, Дублин 2, Ирландия |
Назначение | Wird verwendet, um Facebook-Inhalte zu entsperren.![]() |
Политика конфиденциальности | https://www.facebook.com/privacy/explanation |
Хост(ы) | .facebook.com |
Принять | YouTube |
---|---|
Имя | YouTube |
Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
Назначение | Wird verwendet, um YouTube-Inhalte zu entsperren.![]() |
Политика конфиденциальности | https://policies.google.com/privacy |
Хост(ы) | google.com |
Имя файла cookie | НИД |
Срок действия файла cookie | 6 Монате |
Примечания о конфиденциальности Выходные данные
Нах обен
Ремонт пневматического вала — Convertech
Ремонт пневматического вала — ConvertechРемонт воздушного вала
Нужен ремонт? Посмотрите наши видеоролики по ремонту пневматического вала, чтобы получить пошаговые инструкции по ремонту и замене. Вы также можете оставить или отправить свою часть для бесплатной оценки. Мы предоставим цитату после того, как устройство будет оценено, и мы не продолжим, пока цитата не будет одобрена.
Пожалуйста, напишите в Convertech по телефону 353 Richard Mine Road Wharton, NJ 07885 Attn: Repairs.
По любым вопросам обращайтесь в наш главный офис по телефону 973-328-1850.
Непрерывный ремонт вала с проушинами
Чтобы снять камеру:- Прежде чем начать, сбросьте давление воздуха с вала.
- Снимите торцевые крышки, ослабив винты, крепящие их к концам вала.
- Выбейте уплотнительные колпачки с обоих концов и снимите прокладки.
- Обязательно снимите прокладки с обоих концов
- Снимите выступы, сдвинув их.
- Снимите баллоны, выдвинув их из канала выступа.
- Повторите этот шаг для каждой проушины на валу.
- Вставьте первую заглушку в один конец баллона и вставьте баллон в канал
- Вставьте первую прокладку.
- Обрежьте баллон так, чтобы он находился на одном уровне с концом вала
- Вставьте вторую заглушку и протяните баллон в канал
- Вставьте выступ и прокладки обратно в вал.
Специальные инструменты не требуются: валы и патроны Convertech не соответствуют отраслевым стандартам благодаря простоте ремонта. Это все, что вам понадобится:
- молоток
- отвертка шлицевая
- шестигранные ключи
- клещи для стопорных колец
- нож
- пробойник
- силиконовый спрей
- НЕТ специального обвязочного инструмента
НЕТ гидравлических прессов
НЕТ сложного ремонта кнопок
Простые в использовании баллонные картриджи
Зачем тратить время на длительный ремонт и дорогостоящие простои? Разрабатывая наши расширяющиеся валы и патроны с учетом потребностей наших клиентов, мы создали линейку продуктов, простых в использовании и ремонте.
Ремонт листового вала
Замена баллона с кольцевым уплотнением листового типа
Замена баллона на держателе керна с кольцевым уплотнением пластинчатого типа
1. Прежде чем начать, сбросьте давление воздуха с вала.
2. Снимите все винты и стопорные кольца, чтобы снять торцевую крышку.
3. Снимите шпонку с вала, чтобы снять компрессионное кольцо.
4. Сдвиньте створки с вала, чтобы открыть камеру.
5. Осторожно снимите уплотнительное кольцо с обоих концов.
6. Сдвиньте или отрежьте камеру от вала.
7. Смажьте новый баллон и наденьте его на вал.
8. Замените металлическое компрессионное кольцо и уплотнительное кольцо на обоих концах.
9. Обрежьте баллон, следя за тем, чтобы края оставались как можно более прямыми.
10. Наконец, установите на место створки и торцевые крышки, чтобы завершить ремонт.
Замена формованного баллона в форме листа
- Прежде чем начать, сбросьте давление воздуха с вала.
- Снимите все винты и стопорные кольца, чтобы снять торцевую крышку.
- Снимите уплотнительные кольца с комплекта лепестков.
- Сдвиньте листья с вала, чтобы открыть камеру.
- Снимите шпонку с вала, чтобы снять компрессионное кольцо.
- Сдвиньте или отрежьте камеру от вала.
- Смажьте новый баллон и наденьте его на вал, убедившись, что он совмещен с концами вала.
- Замените створки и торцевые крышки, чтобы завершить ремонт.
Ремонт вала дифференциала
Наконечник вала дифференциала блокировки воздушного ролика в сборе №1 – Снятие блокировки ролика- Прежде чем начать, сбросьте давление воздуха с вала.
- Ослабьте винты и снимите торцевую крышку.
- С помощью изоленты плотно обмотайте вал, чтобы предотвратить выпадение внутренних кулачков и кнопок.
- Сдвиньте фиксаторы рулона с вала.
- Этот метод также можно использовать для замены уплотнительных колец фиксатора ролика.
- Прежде чем начать, сбросьте давление воздуха с вала.
- Начните с вертикальной установки вала, чтобы предотвратить выпадение штифтов из вала.
- Ослабьте и снимите торцевые крышки, а также ослабьте винты на конце вала.
- Осторожно снимите узел мочевого пузыря.
- Вы также можете снять фиксаторы роликов с вала.
- Для ремонта мочевого пузыря см. наше видео по ремонту вала малого диаметра.
- Для повторной сборки очень осторожно вставьте узел мочевого пузыря обратно в вал.
- Совместите камеру с направляющим отверстием и соберите.
Ремонт вала малого диаметра
Замена баллона малого диаметра- Прежде чем начать, сбросьте давление воздуха с вала.
- Отметьте ориентацию отверстия под штифт для справки.
- Осторожно снимите штифт и вытащите шток.
- Сдвиньте или отрежьте камеру от вала.
- Смажьте и наденьте новую камеру на вал.
- Закрепите вал в тисках с мягкой подкладкой.
- Чтобы закрепить новую камеру на месте, осторожно оберните оба конца новой камеры и надежно завяжите.
- Обрежьте лишнюю струну и лишний материал камеры.
- Вставьте шток обратно в вал и замените штифт.
Ремонт зубчатого вала
youtube.com/embed/pFCE5y3wNdE?rel=0″>Снятие баллона вала проушины
Для снятия баллона:
- Прежде чем начать, надуйте воздуховод, чтобы вытолкнуть проушины.
- Найдите маленькое отверстие в середине каждого выступа. Вставьте открытую канцелярскую скрепку в отверстие, чтобы выступы не упали в вал при снятии камеры.
- Сбросьте давление воздуха с вала, чтобы предотвратить выдувание шейки.
- Снимите винты с цапфой и выдвиньте цапфу.
- Выдвиньте узел мочевого пузыря.
- Выкрутите винты из торцевых заглушек и снимите торцевые заглушки.
- Снимите металлическое компрессионное кольцо и уплотнительное кольцо с обоих концов.
- Сдвиньте или отрежьте камеру от вала.
Ремонт сервисных инструментов
Специальные инструменты не требуются!
Валы и патроны Convertech не соответствуют отраслевым стандартам благодаря простоте ремонта.
Это все, что вам нужно:
- молоток
- отвертка шлицевая
- шестигранные ключи
- Клещи для стопорных колец
- нож
- пробойник
- силиконовый спрей
НЕТ гидравлических прессов
Сложный ремонт кнопок НЕТ
Простые в использовании баллонные картриджи
Вентиляционный вал Производитель в Ахмадабаде, Гуджарат, Индия

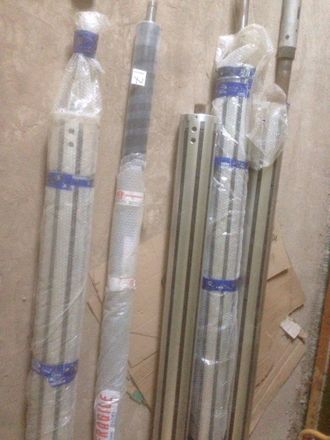

Воздушный вал
Являясь одним из ведущих производителей пневматических валов в Ахмадабаде, Гуджарат, Индия, мы предлагаем валы клиентам с различными характеристиками. Они широко используются в операциях намотки/размотки и идеально подходят для одножильных приложений. Поскольку они пользуются высоким спросом, мы предлагаем широкий спектр расширяемых валов. Они помогают обрабатывать полотно материала, например, в печатных машинах непрерывного действия, установках для экструзии пленки, бумажных фабриках, машинах для ламинирования, машинах для нанесения покрытий, текстильных машинах, машинах для продольной резки. Они герметичны, неприхотливы в обслуживании и очень эффективны.
Выступы расположены зигзагообразно и прямо в зависимости от использования. Проушины обеспечивают больший контакт, чтобы прочно удерживать сердечник и обеспечивать высокий крутящий момент для вращения, поскольку наиболее универсальные, но простые в эксплуатации, стержневые валы с проушинами широко используются в большинстве машин. Мы предлагаем валы с проушинами диаметром от 1 до 12 дюймов и длиной до 6 метров. Мы также предлагаем индивидуальные размеры для конкретных пользователей, чтобы удовлетворить их требования.
Кроме того, вал барабана того же размера может быть модифицирован для тяжелого и нормального использования в соответствии с типом использования и областью применения. Наши выступы/расширяющийся вал специально разработаны для удерживания сердечника без проскальзывания без повреждения материала сердечника или его деформации, а каждый захват имеет эргономичную фаску для облегчения вставки сердечника. Допуск на размер цапфы очень жесткий, чтобы обеспечить большую жесткость и лучшую посадку в операциях.
Уникальные характеристики пневматической оправки
- Прочная конструкция
- Простая установка и использование
- Высокая прочность на растяжение
- Коррозионная стойкость
- Износостойкий материал
- Прочный
- Надёжный захват и центрирование кода обеспечиваются конструкцией выступа.
Конструкционные материалы пневматического вала
- Труба: алюминий или сталь
- Проушина: MS, алюминий, резина
- Конец вала: закаленный EN-8.
Доступные размеры воздушных стержней
- Внутренний диаметр от 1 до 12 дюймов
- Длина до 6000 мм («240»)
Спецификация разжимной оправки
- Квадратный конец Для намотки и намотки Airshaft также можно использовать с предохранительными патронами.
- Вал выдерживает нагрузку от 30 до 500 кг.
- Один боковой вал предназначен для установки на пневматический вал консольного типа.
- Тип проушин Резиновая камера воздуховода В зависимости от потребности воздухорасширяющий вал может располагаться на торце или на конце вала.
Применение пневматического вала
- Подходит для использования с разматывателями и намотчиками
Расширяющийся вал в промышленности
- Упаковка
- Сталь
- Бумага
- Пластик
- Текстиль
Почему выбирают нас в качестве производителя валов
Anar Rub Tech Pvt. Ltd. предлагает эти продукты премиум-класса с:
- Оптимальной эффективностью и стабильностью.
- Высокая производительность и точные размеры.
- Очень прочный, надежный и прочный.
- Высококачественные характеристики для области применения обмотки.
