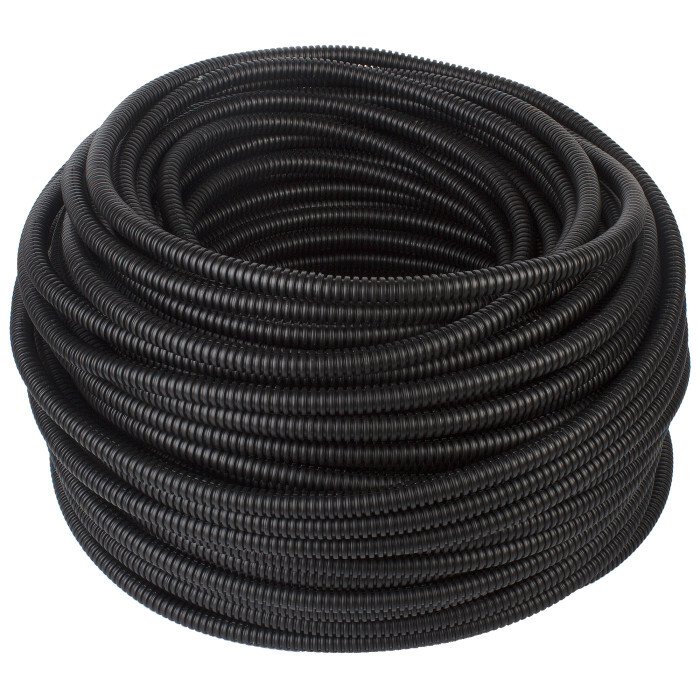

Экопласт Труба ПНД-FRUF гофрированная легкая,с зондом,без галогена,трудногорючая,атмосферостойкая, 16мм 20116FR-UF Труба гофрированная ПНД
Система гофрированных труб серии BL,BH из композиции ПНД — компетентная кабеленесущая система для скрытой/открытой проводки в стенках (по стенам), потолках (по потолкам), полах жилых, административных и промышленных помещений в согласовании с притязаниями ПУЭ.Труба ПНД-FRUF гофрир. легкая, с зондом, без галогена, трудногорючая, атмосферостойкая, диам. 16мм
Купить по низким ценам Экопласт 20116FR-UF
Описание Экопласт 20116FR-UF
Система гофрированных труб Экопласт 20116FR-UF серии BL,BH из композиции ПНД — компетентная кабеленесущая система для скрытой/открытой проводки в стенках (по стенам), потолках (по потолкам), полах жилых, административных и промышленных помещений в согласовании с притязаниями ПУЭ.
Ткань — композиция ПНД — считается экологически безвредным материалом и не имеет вредоносных для самочувствия веществ; размашистый спектр трудящихся температур от -25°С до + 90°С разрешает проводить электромонтажные работы как в горячих , например и в прохладных критериях без утрат механических и изоляционных качеств .
Трубы серии BL и BH изготавливаются из горючего материала и применяются для прокладки телекоммуникационной проводки, временами трубы темного цвета пользуют для добавочной изоляции и обороны проводов и кабелей на раскрытом воздухе. Еще трубы применяются для упаковки вовнутрь металлопластиковых труб водоснабжения.
Система произведено из гофрированных пластмассовых труб разного поперечника и внешних и внутренних распределительных коробок и щитков.
Безгалогенная гофрированная труба HF и HFR используется там, где при пожаре вероятны предупреждения повреждения вещественных ценностей и людей. К примеру , в промышленных установках, зданиях, отелях , аэропортах, метрополитен , вокзалах, клиниках , универмагах, банках, школах, театрах, кинозалах , высокоэтажных жилищах , центрах управления и т.д. .
Изделия сертифицированы в согласовании с:
Системой сертификации ГОСТ-Р ГОССТАНДАРТ РОССИИ;
Системой сертификации Гос Санитарно-эпидемиологической службы Русской Федерации
Технические характеристики
Диаметр труб гофрированных:
16-50 мм
Материал гофрированных труб:
Композиция ПНД
Стандарт:
ГОСТ 50827-95 (МЭК 670-89)
Степень защиты гофрированных труб:
IP 55 по ГОСТ 14254 (МЭК 529)
Условия монтажа гофрированных труб:
для открытой / скрытой проводки в стенах, в потолках из несгораемых материалов
Температура монтажа для гофрированных труб:
от -25°С до +90°С
Прочность гофрированных труб:
Свыше 350Н на 5см при 20°С (легкая серия), свыше 750Н на 5см при 20°С (тяжелая серия)
Цвет гофрированных труб:
черный RAL 9005, по запросу: желтый, серый, белый, синий, оранжевый (минимальный заказ — 5000 м одного цвета)
не менее 2000 В (50 Гц, в течение 15 мин)
Сопротивление изоляции гофрированных труб:
не менее 100 МОм (500 В, в течение 1 мин)
Огнестойкость гофрированных труб:
не поддерживает горения
Аксессуары
- Габариты коробок (АхВхН): 80x80x36 — 310x240x125 мм
- Степень защиты: IР44 — IР55
- Количество герметичных вводов: 4-10
- Применение: для наружной проводки/внутренней проводки,
Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения
| Площадь поперечного сечения провода, мм2 | Количество проводов, шт. | Внешний диаметр трубы, мм |
| 1,5 | 2 / 3 / 4 / 5 | 16 / 16 / 20 / 20 |
| 2,5 | 2 / 3 / 4 / 5 | 16 / 16 / 20 / 25 |
| 4 | 2 / 3 / 4 / 5 | 20 / 20 / 25 / 25 |
| 6 | 2 / 3 / 4 / 5 | 20 / 25 / 32 / 32 |
| 10 | 2 / 3 / 4 / 5 | 25 / 32 / 32 / 40 |
| 16 | 2 / 3 / 4 / 5 | 32 / 32 / 40 / 40 |
| 25 | 2 / 3 / 4 / 5 | 32 / 40 / 50 / 50 |
| 35 | 2 / 3 / 4 / 5 | 40 / 50 / 50 / 63 |
| 50 | 2 / 3 / 4 / 5 | 50 / 50 / 63 / 63 |
| 70 | 2 / 3 / 4 | 50 / 63 / 63 |
| 95 | 2 / 3 | 63 / 63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Технические характеристики Экопласт 20116FR-UF
- Ширина 10 см
- Глубина 10 см
- Вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Внешний диаметр 16
- Материал ПНД
- Цвет Черный
- Тип Легкая гофра
org/PropertyValue»> Комплектация с зондомПНД гофрированные трубы многопрофильного применения
Главная
Продукция
Гофрированные трубы ПНД для МПТ и PEX
Трубы гофрированные ПНД для МПТ, PEX, PERT изготавливают из полиэтилена низкого давления, с использованием красителя для придания цвета трубе. Вся продукция, произведенная на производстве FD Pipe systems и соответствует международным стандартам качества.
- ГОСТ: 50827-95 (МЭК 670-89)
- Материал: полиэтилен низкого давления (ПНД)
- Цвет: синий RAL 5015 (холодная вода), красный RAL 3020 (горячая вода)
- Степень защиты: IP 55 по ГОСТ 14254 (МЭК 529)
- Температура монтажа: от -25 С° до +90 С°
- Диапазон рабочих температур: от -40 С° до +80 С°
- Механическая прочность: 250-300 Н на 5 см при t +20 С°
- Сопротивление изоляции: 100 мОм в течении 1 мин (500 В)
- Диэлектрическая прочность: 2000 В в течении 15 мин (50 Гц)

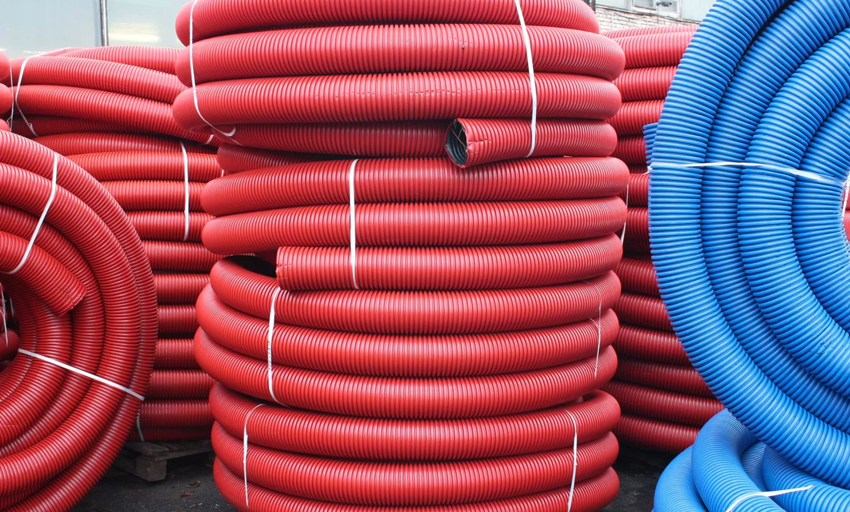

| Наименование | Метров в бухте | Цена |
|---|---|---|
| ПНД гофрированные трубы d: 25 мм (вн. d: 18,3) красная | 50 | 400. 00 ₽ |
| ПНД гофрированные трубы d: 25 мм (вн. d: 18,3) синяя | 50 | 400.00 ₽ |
| ПНД гофрированные трубы d: 32 мм (вн. d: 24,3) красная | 50 | 550.00 ₽ |
| ПНД гофрированные трубы d: 32 мм (вн. d: 24,3) синяя | 50 | 550.00 ₽ |
ПНД гофрированные трубы d: 40 мм (вн. d: 31,2) красная | 30 | 540.00 ₽ |
| ПНД гофрированные трубы d: 40 мм (вн. d: 31,2) синяя | 30 | 540.00 ₽ |
| ПНД гофрированные трубы d: 50 мм (вн. d: 39,6) красная | 30 | 630.00 ₽ |
| ПНД гофрированные трубы d: 50 мм (вн. d: 39,6) синяя | 30 | 630. |
Гофрированные ПНД трубы данного типа используются для защиты труб из МПТ, PERT и PEX. Высокая прочность, устойчивость к растяжениям и механическим воздействиям, долговечность — все эти положительные свойства встают на защиту труб, помещаемых внутрь гофры из ПНД.
Наибольшая необходимость в использовании гофрированных ПНД труб в качестве защиты возникает при прохождении перегородок, стен, межэтажных перекрытий, а также при помещении труб в бетонные стяжки. Используя качественные и долговечные ПНД гофры в качестве защитного элемента при прохождении перегородок и перекрытий, вам не придётся прибегать к их разрушению в случае замены основной трубы. Это особенно актуально для монолитных конструкций.
Помимо защитного кожуха, надёжно защищающего трубы от механических воздействий, гофры из ПНД предотвращают возникновение конденсата вследствие температурных перепадов. При этом они существенно снижают тепловые потери, компенсируя температурные колебания и защищая трубу от их воздействия.
В наличии широкий ассортимент диаметров и цветов. При необходимости имеется возможность изготовления ПНД труб любого цвета под заказ.
Гофрированные трубы из полиэтилена высокой плотности| Axis Endustri
- Главная
- Продукты
- Трубы и другие сопутствующие товары
используются в канализационных проектах, при транспортировке промышленных отходов, при отводе ливневых вод и при транспортировке дренажных вод. Гофрированные трубы из ПЭВП в основном бывают 2 типов:

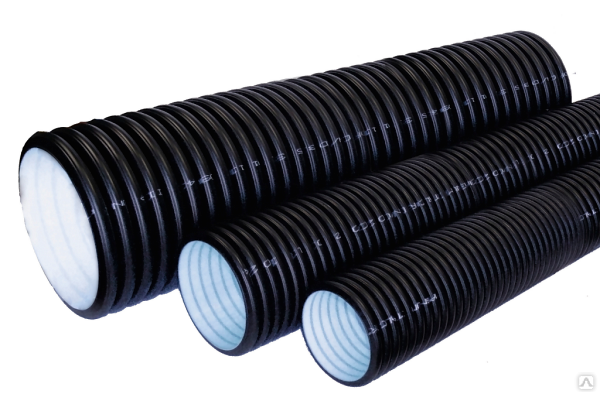

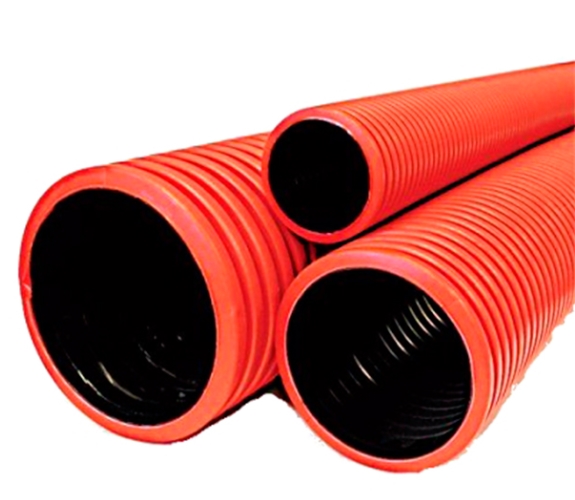

A- Гофрированные трубы из ПЭВП – гофрированные трубы с двойными стенками: Гофрированные двухстенные трубы из полиэтилена высокой плотности производятся с номерами SN 2, SN 4, SN 6 и SN 8 в соответствии с таблицей диаметров гофрированных труб. Гофротрубы с наружной поверхностью гофрированные, а внутренняя поверхность гладкая с двойными стенками, а потому изготавливаются из полиэтилена высокой плотности, обладают высокой коррозионной стойкостью.
Использование гофрированных труб с двойными стенками из полиэтилена высокой плотности, дренажные проекты производят как перфорированные гофрированные трубы и гофрированные трубы. Использование гофрированных труб с минимальным сроком службы 50 лет и при использовании в соответствии со значением SN проекта и может быть использовано более точно с использованием соответствующих методов.
Двустенные гофрированные трубы, используемые в проектах по канализации, транспортировке промышленных отходов, ливневой канализации и транспортировке дренажных вод. Гофрированная труба благодаря своей гибкой структуре демонстрирует соответствие подземному движению. Гофрированные трубы обеспечивают многолетнюю безаварийную работу в инфраструктурных проектах. Гофрированные трубы обеспечивают более длительный срок службы наполнения при укладке в твердый грунт. Гофрированные трубы
обладают превосходной коррозионной стойкостью, обеспечивают удобство транспортировки благодаря легкости. Путем совмещения напольных уплотнений выполняется быстро.
Благодаря герметизирующим свойствам не допускает попадания нечистот в грунтовые воды. Гофрированные трубы обычно изготавливаются длиной 6 м.
B- Спиральные гофрированные трубы – Гофрированные трубы, армированные сталью: Спиральные гофрированные трубы — гофрированные трубы, армированные сталью, изготавливаются из сырья из полиэтилена высокой плотности, и, как правило, они имеют больший диаметр (диаметр 500 мм и выше). При сварке гофрированных спиральных труб, объединенных методом электромуфтовой муфты, поэтому после сборки уровень герметичности достигает максимума и не расходится дальше. Спиральные гофрированные трубы — гофрированные трубы, армированные сталью, используются, даже если местность гравийная, которая будет проложена, чтобы предотвратить разрушение из-за упругости. Длина обычно составляет 6 метров и 7 метров спиральных гофрированных труб – гофрированных труб, армированных сталью. Тем не менее, для обеспечения преимуществ в транспортных расходах при местных перевозках 14 метров и 13,5 метров для заграницы, а автомобили загружаются максимальным объемом для получения оптимальных загрузок.
- Области применения
Гофрированные трубы с двойными стенками из ПЭВП в основном используются в:
- Дренажные проекты
- Проекты канализационных трубопроводов
- Проекты сброса ливневых вод
- Проекты подземной транспортировки сточных вод
- Проекты защиты силовых кабелей
- Проекты трубопроводов отвода сточных вод и проекты отвода ливневых вод в виде перфорированной трубы – трубы с прорезями
Гофрированные трубы, армированные сталью, в основном используются в:
- Дренажный трубопровод
- Проекты подземной инфраструктуры крупных аэропортов
- Проекты метрополитена
- Проекты канализационной сети стадиона
- Проекты крупных ирригационных трубопроводов
- Проекты городских канализационных сетей
- Проекты сброса ливневых вод
- Проекты по сбросу подземных вод для изготовления больших смотровых колодцев
Прокладка переходника гофрированной трубы для трубы из ПНД, используемой в ливневых и санитарных условиях
Прокладка переходника гофрированной трубы представляет собой резиновое переходное кольцо, которое плотно входит в гофр трубы, создавая гладкий внешний диаметр для соединения трубы с люком или другим типы конструкций.
- Используется в системах сточных или ливневых вод
- Соответствует или превышает ASTM F 2510, ASTM C 1478, ASTM D 2321, раздел 7.10 — Соединения люка
Категория: Соединители для люков
- Общие сведения
- Спецификация
Загрузка документации
Загрузка документации по продукту
Как это работает
- Адаптер натягивается на трубу, как резиновая лента, и выступ затем плотно прилегает к канавке гофра.
- Труба вставляется в конструкцию под область зажима гибкого соединителя.
- Натяжной хомут из нержавеющей стали серии 304 затягивается вокруг соединителя, создавая уплотнение между трубой, адаптером и конструкцией.
При установке натяжных зажимов всегда используйте динамометрический ключ с Т-образной рукояткой, установленный на 60 дюймов-фунтов.
При установке натяжных зажимов всегда используйте динамометрический ключ с Т-образной рукояткой, установленный на 60 дюймов-фунтов.Почему это лучше
- Легко устанавливается без использования специальных инструментов или оборудования.
- Создает гладкое резиновое уплотнение между гофрами трубы и соединителем.
- Широкий спектр применения как для бытовых, так и для ливневых стоков.
- Подрядчик может сэкономить время и деньги за счет немедленной обратной засыпки.
Где использовать
- Люки
- Обводненные скважины
- Квадратные насосные и подъемные станции
- Ливневые сооружения
- Очистные сооружения на месте
- Соединительные камеры
- Жироуловители
- Хранилища
Соответствует или превышает
- ASTM F 2510 Стандартные технические условия для упругих соединителей между железобетонными конструкциями люков и дренажными трубами из гофрированного полиэтилена высокой плотности
- ASTM C 1478 — Стандартные технические условия для упругих соединителей ливневой канализации между железобетонными конструкциями ливневой канализации, трубами и отводами
- ASTM D 2321 — Стандартная практика подземной прокладки термопластиковых труб для канализации и других самотечных систем, раздел 7. 10 — Соединения люков
10 — Соединения люковПри соединении гофрированной ливневой или санитарно-канализационной трубы АДС со сборными люками или другими конструкциями следует использовать переходник для резиновой гофрированной трубы и гибкий соединительный элемент. Переходник должен быть трубным переходником ADS, изготовленным Press-Seal Corporation, Форт-Уэйн, Индиана, или утвержденным аналогом. Гибкий разъем типа «ботинок» должен быть PSX: Direct Drive производства Press-Seal Corporation, Форт-Уэйн, Индиана, или утвержденного аналога.
Переходник должен быть единственным элементом, обеспечивающим гибкое, водонепроницаемое соединение трубы с гибким соединителем и через соединитель с люком или другой конструкцией. Переходник должен состоять из резиновой прокладки, плотно прилегающей к гофру трубы.
Резиновый уплотнительный элемент должен быть изготовлен исключительно из синтетического или натурального каучука и должен соответствовать или превосходить требования ASTM F 2510, ASTM C 1478 и ASTM D 2321, раздел 7.
