Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж
Главная » Электрика » Гофрированная труба для прокладки кабелей и проводов

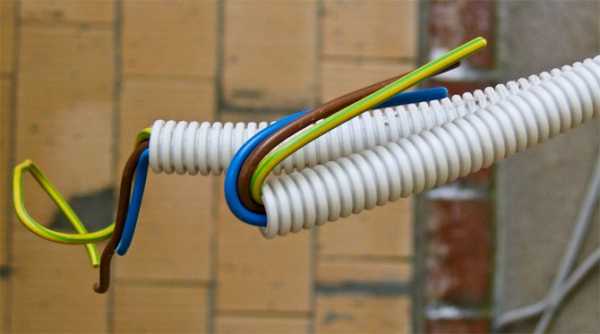

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.
Зачем нужна гофра
Содержание статьи
Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

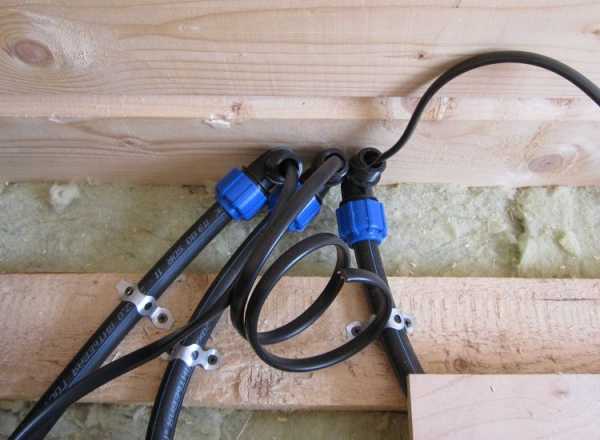

- При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.

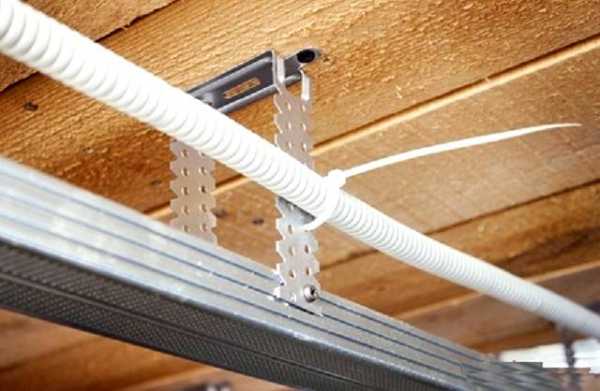

- При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

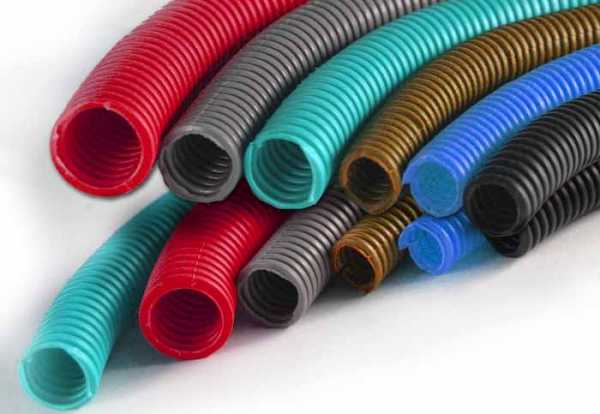

Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение
- При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
- При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
- При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.

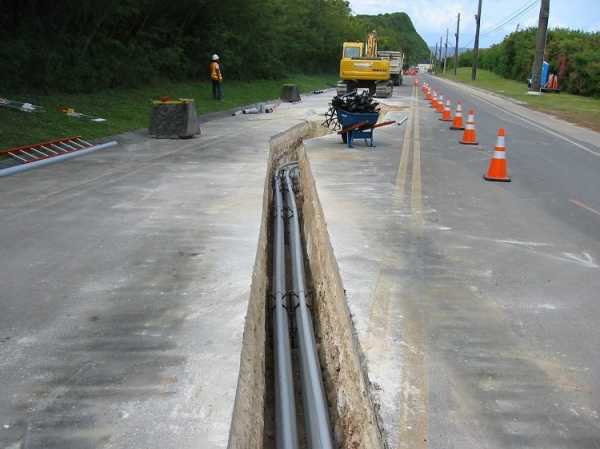

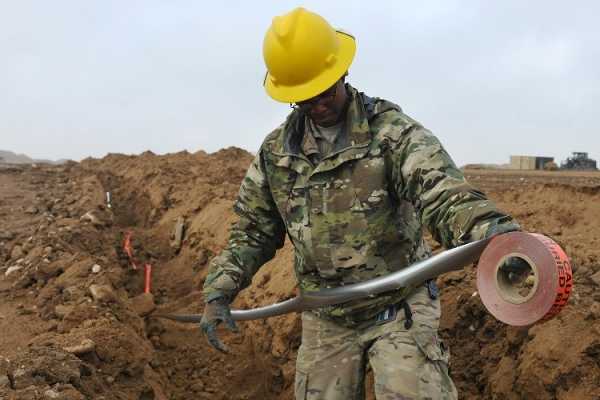

- При подземной прокладке важна водонепроницаемость, а также жесткость.

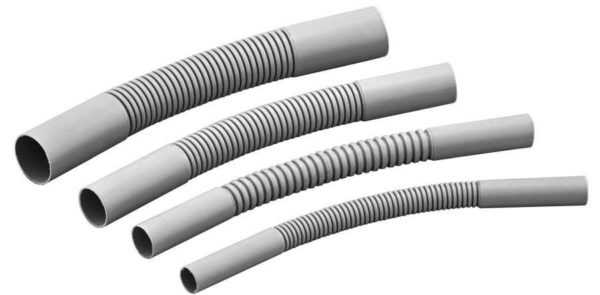

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты
Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
- Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
- Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

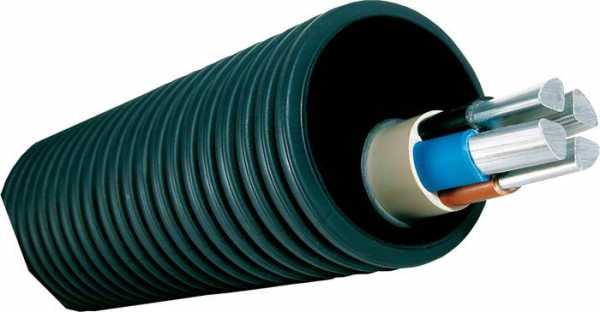

Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема
- Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
- Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности

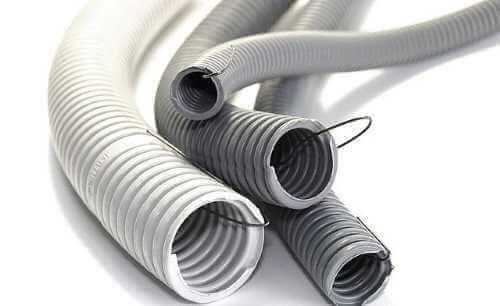

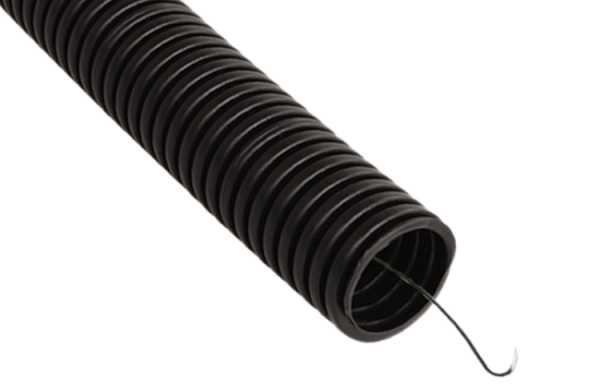

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.
Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

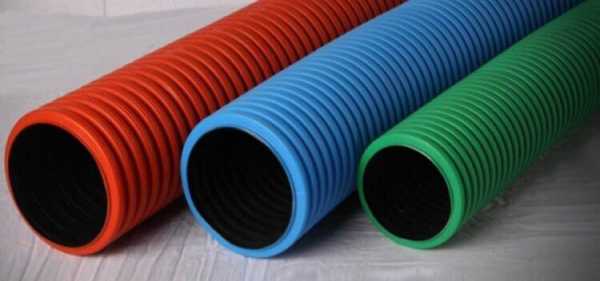

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.
Металлическая и метало-полимерная гофра

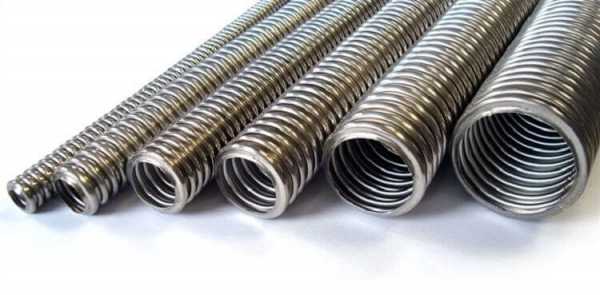

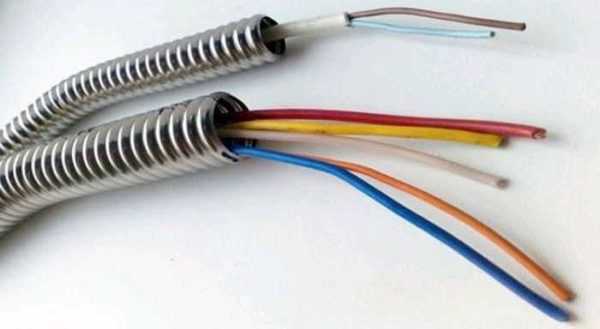

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.
Из каких материалов
Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.
- Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.

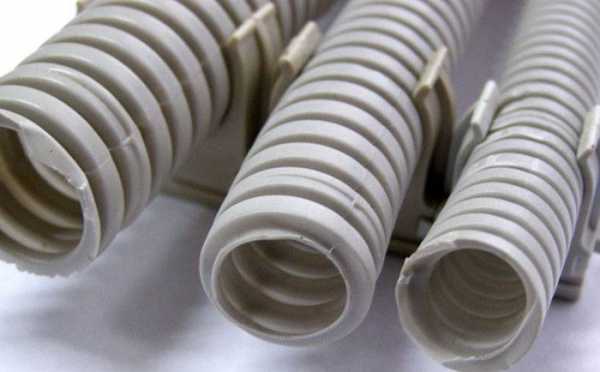

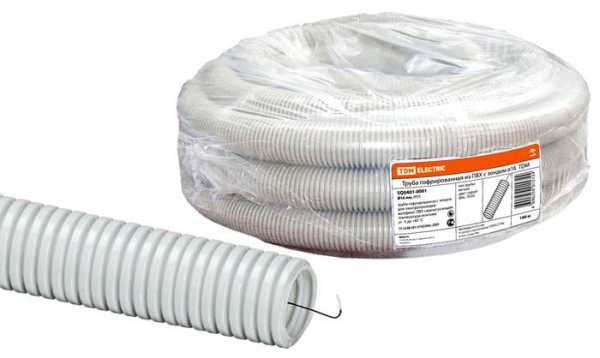

- ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

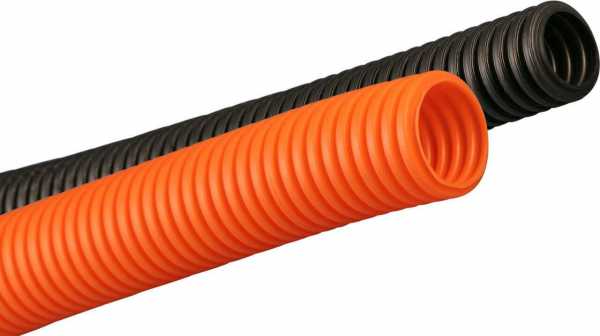

Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

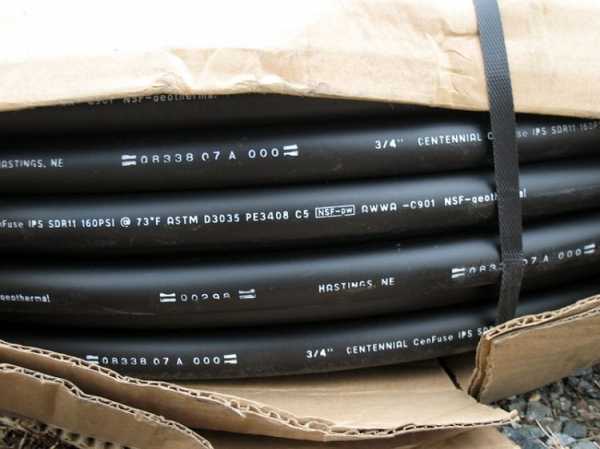

- ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
- Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.
Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.
Гофра для кабеля, размеры, цены
Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.
Цена на гофрированные электротехнические трубы зависит от многих факторов
Выбор размера
Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:
- к осветительным приборам — 16 мм;
- к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
- от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;

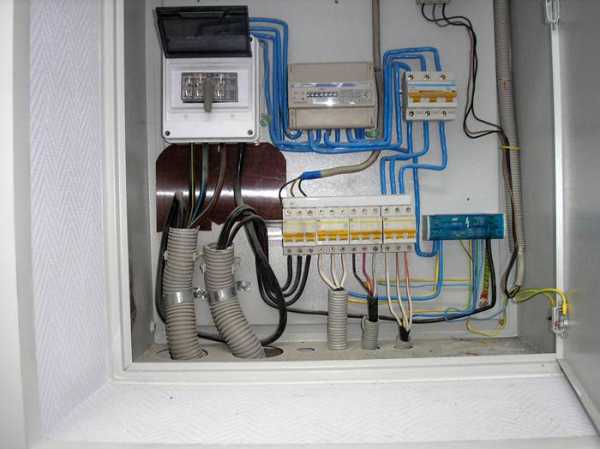

- соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
- проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
- укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.
Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

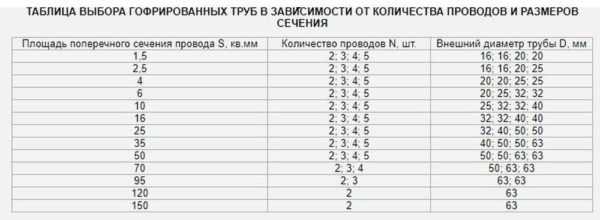

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов
Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.
Цены
Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.
Разные материалы, цвета, толщина стенки и разные цены

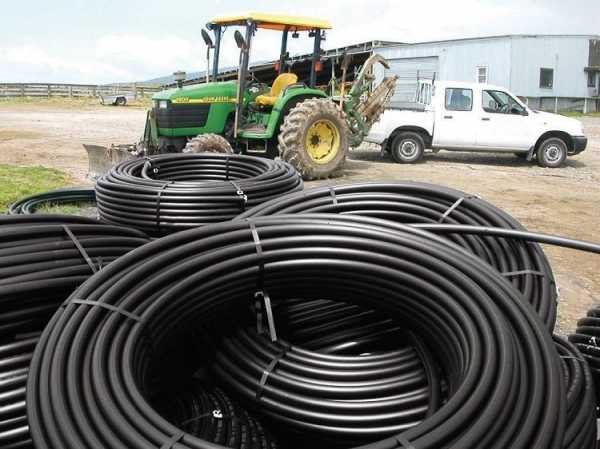

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
| Название | Тип | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | Назначение |
|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | да | 2,4 руб | ||
| Труба гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | да | от 7,5 руб/м | 55 | для скрытой прокладки |
| Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | да | от 8,9 руб/м | 55 | для скрытой проводки |
| Труба ПНД красная двустенная | жесткая | 50 мм | 41,5 мм | да | 78,5 руб/м | 44 | для скрытой прокладки |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | да | от 9,7 руб/м | 55 | скрытая прокладка |
| Труба ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | да | от 28 руб/м | 55 | открыта, Скрытая прокладка |
| Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкость к ультрафиолету |
| Гофротруба полиамид | серая | 21,2 мм | 16,8 мм | да | от 48 руб/м | 68 | открытая, скрытая прокладка |
Монтаж гофротруб

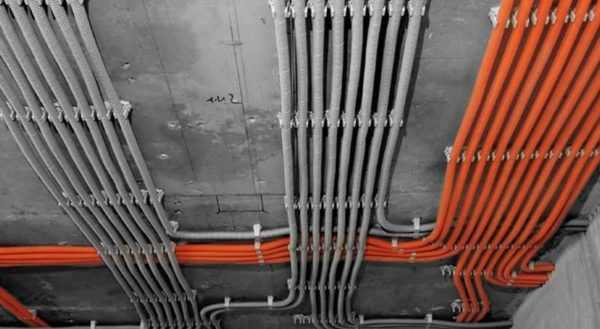

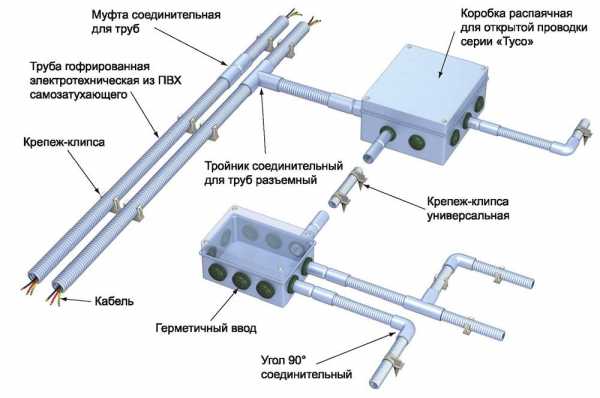

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.
При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:
- Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
- Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
- Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
- Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.
Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.
Монтаж проводки в гофре

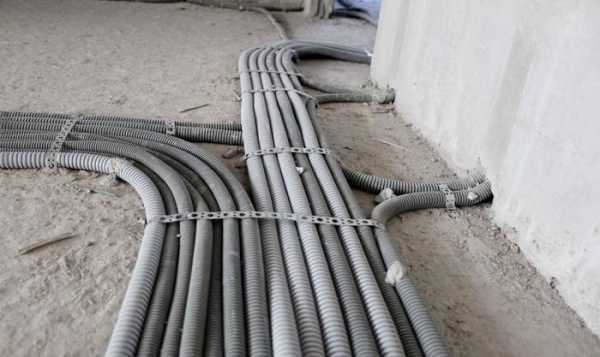

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

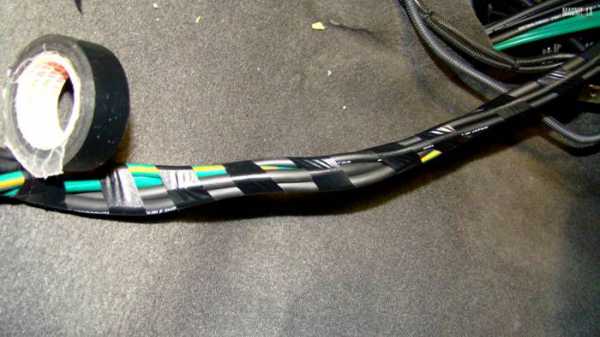

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

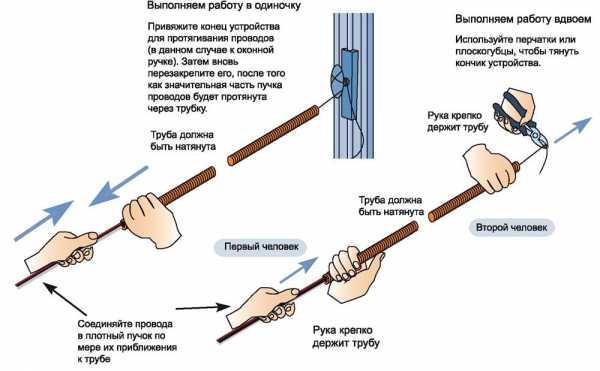

Как протягивать кабель в гофру
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.
Особенности открытой прокладки на улице

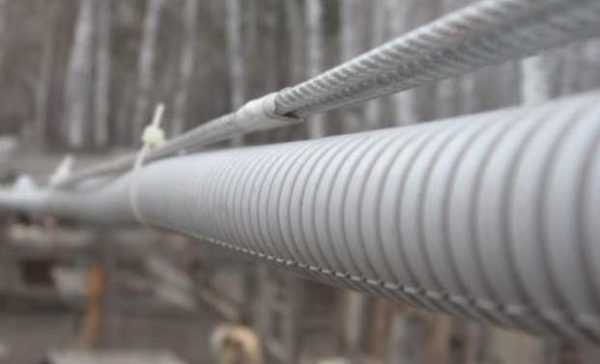

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаются
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
stroychik.ru
размеры, виды, советы по выбору
Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.
Назначение гофры
Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.
Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.
Виды и типы гофротрубы
Гофру для кабеля различают по следующим параметрам:
- Диаметру.
- Толщине стенок.
- Используемым материалам.
- Цвету.
- Устойчивости к нагрузкам.
Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.
Классификация по материалу и его основные характеристики:
- ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
- Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.

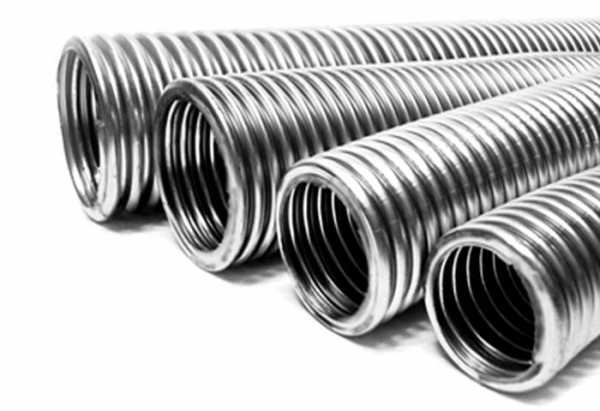

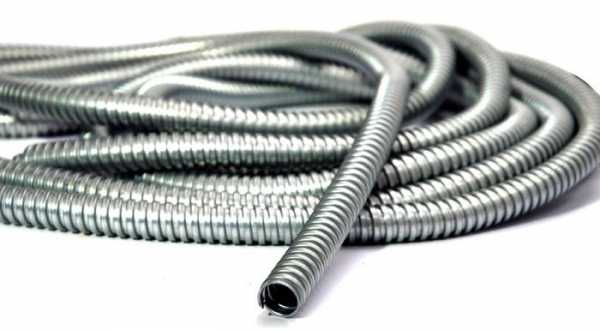

- Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.
По количеству слоёв различают:
- Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.

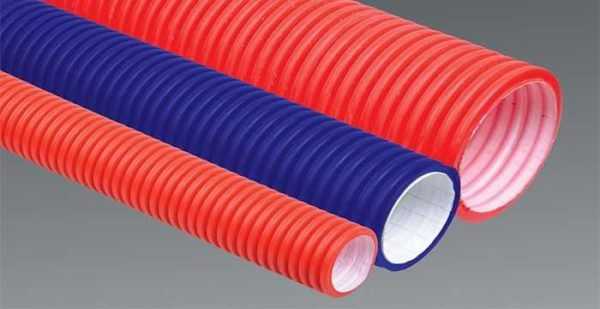

- Двухслойные. Пример — труба ПНД с двойной стенкой.
По устойчивости к нагрузкам:
- Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
- Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
- Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
- Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:
- Белый – освещение и интернет.
- Серая или черная – розетки, цепи общего назначения.
- Зелёный – информационные кабели и телефония.
- Красная – для наружного применения.
На практике такое разделение встречается не часто.
Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.
| Наружный диаметр | Внутренний диаметр |
| 16 | 10.7 |
| 20 | 14.1 |
| 25 | 18.3 |
| 32 | 24.5 |
| 40 | 31.5 |
| 50 | 39.6 |
Размерный ряд металлорукавов:
| Наружный диаметр | Внутренний диаметр |
| 9.8 | 5.1 |
| 11.0 | 7.7 |
| 13.5 | 9.7 |
| 15.6 | 11.7 |
| 19.0 | 14.7 |
| 22.0 | 18.0 |
| 38.0 | 31.5 |
| 45.0 | 37.5 |
| 58.0 | 49.5 |
| 71.5 | 62.5 |
| 87.5 | 78.0 |
Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Какую выбрать гофру
Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.
ПВХ подходит для:
- Прокладки наружной проводки в деревянном доме.
- Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
- Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
- Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
- Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

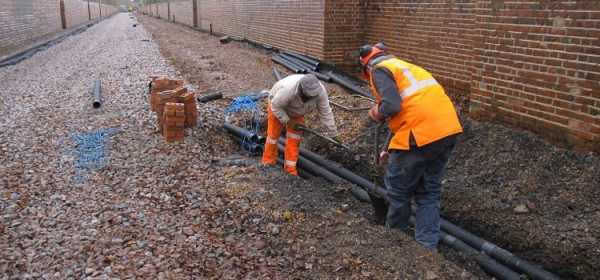

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.
Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.
Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:
- Определить внутренний диаметр гофры.
- Определить внешний диаметр кабеля.
В таблице ниже приведены внешние диаметры популярной кабельной продукции.
| Тип | Внешний диаметр, мм |
| ВВГ 3х1.5 | 8 |
| ВВГ 3х2.5 | 9.4 |
| ВВГ 3х4 | 10.8 |
| ВВГ 3х6 | 11.9 |
| ПВС 3х1.5 | 8.2 |
| ПВС3х2.5 | 9.8 |
| ПВС 2х2.5 | 9.1 |
| ВБбШв 3х4 | 15.5 |
| ВБбШв 3х6 | 16.5 |
Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.
Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:
- По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
- Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.
Для примера решим задачу:
Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?
Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:
ПВХ 2х2.5 – 9.1
Гофры – 39.6
Sпровода= (п*d^2)/4 = (3.14*9.1^2)/4=65 кв. мм
Sгофры=(3.14*39.6^2)/4=1231 кв. мм.
При этом можно заполнить лишь 35% площади:
1231*0.35=430 кв.мм
Тогда количество проводов в одной гофре равно:
430/65=6.61
Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.
Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:
Материалы по теме:
Нравится(0)Не нравится(0)samelectrik.ru
Трубы гофрированные двустенные ПНД IEK®
Трубы гофрированные двустенные ПНД IEK®НОВИНКА
IEK GROUP локализовала производство гофрированных двустенных труб ПНД IEK® на собственном предприятии в Ясногорске, Тульской области. Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.
Трубы гофрированные двустенные ПНД применяются при прокладке кабеля под землей, для организации электроснабжения в дорожном строительстве, при реконструкции городских коммуникаций, строительстве аэропортов и других объектов транспортной инфраструктуры.
Основные преимущества
Высокие эксплуатационные характеристики: кольцевая жесткость, гибкость, ударная прочность. Уникальная конструкция профиля. Гладкая внутренняя поверхность для протяжки кабеля. Широкий диапазон рабочих температур.Технические характеристики
Изготовлены из первичного материала.
Диаметр: гибкие — 40, 50, 63, 75, 90, 110 мм,
жесткие — 110 мм.
Длина: гибкие — 50 или 100 м (под заказ любая длина),
жесткие — 6 м.
Температура эксплуатации: -55
Продукция упакована на поддонах оптимальной высоты, укрыта и обмотана защитной от UV-лучей непрозрачной плёнкой в 4 слоя Комплектация: труба, стальная протяжка 0,8мм, муфта соответствующего диаметраГрафик нагрузки на примере CTG12-110-K04-050-R Труба гофр. двустенная ПНД d=110мм красная (50 м) IEK®
Ассортимент
Наименование
Труба гофр. двустенная ПНД d=40мм красная (50м) IEK
Труба гофр. двустенная ПНД d=50мм красная (50м) IEK
Труба гофр. двустенная ПНД d=63мм красная (50м) IEK
Труба гофр. двустенная ПНД d=75мм красная (50м) IEK
Труба гофр. двустенная ПНД d=90мм красная (50м) IEK
Труба гофр. двустенная ПНД d=110мм красная (50м) IEK
Труба гофр. двустенная ПНД d=110мм красная жесткая (6м) IEK
Наверх
www.iek.ru
Что лучше: гофрированная труба ПНД или ПВХ
Одной из основных функций гофротруб ПВХ и ПНД является обеспечение пожарной безопасности при монтаже кабелей. Несколько десятилетий назад для защиты использовались металлические трубы – катанка либо металлорукав. Сегодня же в основном превалируют варианты из ПНД и ПВХ. Среди важных особенностей гофротрубы, помимо пожаробезопасности, можно отметить легкость монтажа, низкая стоимость и отсутствие токопроводимости. В этой статье мы разберем что лучше: гофрированная труба ПВХ или ПНД.
Особенности гофротруб ПВХ и ПНД
Рассмотрим 2 наиболее распространенных варианта исполнения трубы.

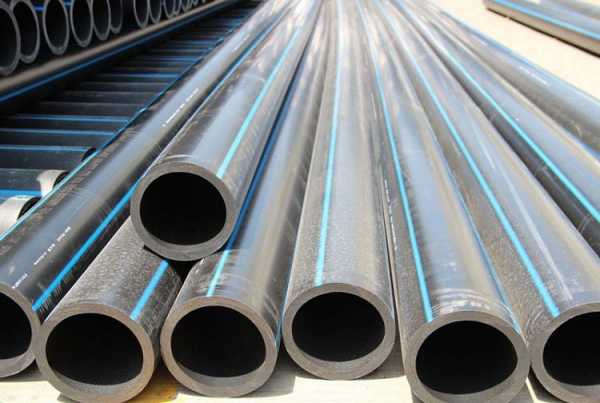

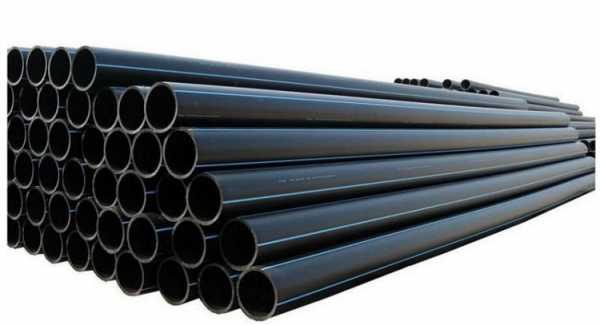

- Труба ПНД (полиэтилен низкого давления) изготовлена из слабогорючего материала. Этот вариант гофротрубы относится к экологичным изделиям, из-за того, что состав не имеет вредных веществ, а его структура более устойчива. Труба обладает широким рабочим диапазоном — -40 — +90 градусов Цельсия. Также гофра ПНД имеет устойчивость к кислотам, бензину и маслам.
- Труба ПВХ (поливинилхлорид) самый популярный тип защиты кабеля. Особенно радует стоимость. Такая гофротруба выпускается двух видов: тяжелая и легкая. Первый вариант гофры из ПВХ обладает дополнительной механической жесткостью. Она используется при заливке в бетон, в цементных стяжках или местах с повышенной механической опасностью для кабеля. Тяжелый вариант гофры из ПВХ уместнее применять в труднодоступных местах или там, где рассчитывается, что она прослужит достаточно длительный срок – 20 и более лет. Лёгкий вариант гофротрубы незаменим при монтаже электропроводки в штробах, пустотах стен, фальшполах и над подвесным потолком. Труба гофрированная ПВХ 20 мм обладает отличными монтажными характеристиками. В большинстве алюминиевых профилей для листового гипсокартона даже предусмотрены специальные отверстия под неё.
Среди отличительных особенностей таких гофротруб можно выделить:
- высокий эксплуатационный период;
- неспособность трубы к самовозгоранию;
- не требуется заземление проводниконесущей системы;
- высокая стойкость к воздействию влаги и температур;
- при нагревании гофра не скукоживается и не слипается, что дает проводке и дальше функционировать;
- стальная стяжка внутри дает возможность ускорить одевание кабеля;
- позволяет использовать недорогие проводники;
- облегчает замену токонесущего элемента и других ремонтных работ.
Так что лучше: труба гофрированная ПНД или ПВХ? Если кратко, то последний вариант подходит для монтажа внутренней и наружной электропроводки. Такими трубами защищают кабели уличного освещения и подземных теле- и радиокоммуникаций. ПНД в основном используют для защиты слаботочных сетей и кабелей, при их скрытом монтаже в пустотах или штробах.
elektro-prof.ru
Гофрированные и жесткие трубы ПВХ и ПНД для электропроводки в 200RU
Чтобы купить трубу для электропроводки, узнать цену, посмотреть характеристики —
используйте фильтры cверху: диаметр, тип трубы, раздел.
Современные требования к организации электросетей в зданиях и сооружениях обуславливают популярность пластиковых труб для электропроводки. Дополнительная электро-изоляция, удобство монтажа и замены кабеля, аккуратный внешний вид — все говорит в пользу этого решения.
Актуальность задачи проведения линий электропроводки под землей также способствует росту спроса на пластиковые трубы (в данном случае используется специальная серия двустенных труб). Наибольшее распространение получила гофрированная труба ПВХ (так называемая «гофра«) — гибкая, прочная, компактно упакованная в бухты труба ПВХ для электропроводки, как правило, снабжается зондом-протяжкой, что значительно облегчает монтаж. Для более широкого диапазона допустимых температур используют гофрированные трубы для электропроводки ПНД.
Преимущества гофротрубы ПВХ
Гофротрубы (как ПВХ, так и ПНД) выпускаются различными диаметрами в двух модификациях: лёгкой и тяжелой, отличающихся толщиной стенки. Современную электросеть также невозможно представить без гладкой жесткой трубы — вместе с гофротрубой и аксессуарами (муфтами, поворотами, переходниками и т.д.) она составляет один из основных разделов спецификации электрооборудования большинства строительных объектов. Еще два типа труб представлены в нашем каталоге: армированные (для защиты кабелей машин, станков и т.п.) и двустенные трубы ПНД (для прокладки под землей и в воде).
Все-таки, самая популярная и востребованная на сегодня труба — это гофротруба ПВХ, и в нашем каталоге Вы найдете различный метраж бухт и очень привлекательные цены на различные гофротрубы.
www.220.ru
секреты выбора и нюансы монтажа
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Для защиты электропроводки от внешнего механического повреждения необходим прочный и надёжный кожух. Гофра для проводов и кабеля – оптимальный инструмент для этой цели. Она не только защитит провода от повреждения, но и выступит в качестве дополнительной изоляции, исключающей риск поражения током при нарушении целостности кабеля. Какой бывает защитная гофра, как правильно её монтировать? Об этом и поговорим подробнее.
Гофрированная защита для кабеля необходима в домах любого типа постройки
Содержание статьи
Для чего нужна гофра, плюсы применения
При прокладывании инженерных сетей необходимо обеспечить их защиту от внешнего воздействия и обезопасить человека от случайного удара током. Раньше проводку утапливали под штукатурку, которая выступала своеобразной защитой от случайных механических повреждений провода. В случае каких либо проблем, ремонт проводки превращался в капитальное разрушение стены. Два десятка лет назад появилось универсальное и очень удобное средство для электропроводки — гофрированная труба.
Гофрозащита может быть выполнена из нержавеющей стали
Этот кожух также утапливается в специально изготовленные каналы в стене и запечатывается штукатуркой, но кабель внутри гофры свободен и может быть при необходимости извлечён из неё. При этой процедуре целостность стены не нарушается.
Крепление гофрозащиты под потолком в деревянном доме
Преимущества использования гофры:
- Пожарная безопасность. Термоустойчивая гофра для электропроводки не горит, а при возникновении очага горения сжимается вокруг повреждённого кабеля и не даёт воздуху проникать к мету возгорания.
- Гофрированная защита изолирует электрокабель от воды, это особенно важно для помещений с повышенным уровнем влажности.
- Гофрорукав прост в монтаже и не требует особых навыков.
- Цена такой защиты невысока и доступна любым потребителям.
Гибкость гофрозащиты позволяет использовать ее в любом месте дома
Гофра для проводов: конструкция
Гофрированная защита электропроводки – это шланг из огнеупорного ПВХ со стенками в особой формы. Он состоит из колец материала, разных по толщине и диаметру. Эта конструкция позволяет шлангу держать форму, быть устойчивым к внешнему воздействию и при этом сохранять гибкость. Подвижность соединений гофры даёт возможность делать разводку под прямым углом.
Кроме ПВХ, в качестве основного материала может использоваться полиэтилен высокого или низкого давления, он также устойчив к влажности и механическим повреждениям.
Полезная информация! Цвет гофры может свидетельствовать о её материале и особенных свойствах. Оранжевые или красные шланги более огнеупорны чем синие и чёрные, а серый цвет говорит о том, что в изделии использован ПВХ.
Для облегчения монтажа гофра продаётся с металлической протяжкой
Виды изделия
Гофра для проводки имеет несколько разновидностей. Каждый вид отличается используемым материалом и предназначением.
Тонкостенный шланг
Отличается лёгкостью и гибкостью. Используется для проводки, которая расположена в местах, недоступных для механического воздействия. Чаще всего, подобную электрозащиту используют для проводки в каркасных домах, при монтаже подвесных потолков.
Тонкостенная гофра
Тяжелый прочный шланг
Может выдерживать давление и трение, устойчив к перепадам внешних температур и влажности. Успешно применяется для электропроводки в бетоне и под землёй. Может использоваться во влажных помещениях: бане, оранжерее, ванной комнате.
Усиленная защита для электропроводки
Труба металлическая гофрированная для электропроводки
Металлическая гофротруба для кабеля является максимальной защитой для проводки и применяется на особо важных объектах: больницах, детских учреждениях и других местах с требованиями повышенной электробезопасности. Её обычно прокладывают в толще бетона и затем протягивают кабель.
Металлическая защита для электропроводки
Полезная информация! Гофротрубы имеют стандартные размеры: от полутора до пяти сантиметров внешнего диаметра и от одного до четырёх – внутреннего.
Как выбрать гофру
Каждому типу проводки соответствует определённый тип защиты:
- для телефонных, компьютерных и других тонких проводов достаточно диаметра трубы в шестнадцать миллиметров;
- подключение мощных приборов и коаксиального кабеля – двухсантиметровый диаметр;
- межэтажная проводка требует четырёхсантиметровой гофры;
- в бетоне и кирпиче можно прокладывать любой шланг из описанных выше;
- в домах, построенных по каркасному методу, используются только негорючие ПВХ и ПНД.
Гофротрубы позволяют проложить проводку с изгибом в девяносто градусов
Пластиковая и металлическая гофра для кабеля: цена
Монтаж
Монтаж защиты для кабеля не представляет особой сложности, но имеет некоторые особенности, которые необходимо знать.
Схема монтажа гофрированной защиты для электрокабеля
Порядок действий:
- Необходимо точно измерить длину проводки и отрезать соответствующий кусок шланга. Для металлической гофры используют ножницы по металлу, ПВХ режется обычным ножом. Если в гофре есть протяжка, её нужно придержать и обрезать кусачками.
- На кончике протяжки нужно закрепить жгут для фиксации проводов. Протянуть кабель.
- Закрепить шланг проводкой при помощи клипс или ленты для монтажа.
Обратите внимание! Гофра для проводов не должна провисать. Она должна подходить к розеткам и выключателям так, чтобы её край входил в корпус.
Последовательность действий для протяжки провода в гофрозащите
Если в гофре будут находиться несколько проводов, их предварительно скрепляют изолентой, обматывая вокруг по всей длине. Гладкая поверхность изоленты поможет проводам не застревать во время протяжки. Если электрокабель один, его нет необходимости обматывать.
Скрепить протяжку и жгут можно по-разному:
- завернуть проволоку вокруг и крепко обжать;
- примотать жгут изолентой;
- сделать небольшуое отверстие в крае провода и подцепить в неё крючок протяжки.
Прочно скреплённые провода будут легче продеваться в гофрозащиту
Одевать гофрорукав лучше с помощником. Один человек проталкивает шланг, а второй держит протяжку. Если протяжка соскочила, рукав отрезают в этом месте и продолжают процесс далее. Места разрезов потом можно скрепить изолентой.
Видео: как продевать кабель в гофру
Несколько советов
- При монтаже проводки следует по возможности избегать образования острых угловых соединений.
- Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
- Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.
Гофрозащиту можно уложить в штробы в стене и заштукатурить
Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.
В распределительном щитке гофру нужно прочно зафиксировать в отверстиях. Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно.
Крепление гофрозащиты в распределительном щите
Обратите внимание! Металлическую защиту для электропроводки нужно заземлять.
Итоги
Гофра для проводов – это надёжная защита для дома. Кожух позволит предотвратить случайное повреждение кабеля и остановит возгорание.
Гофрированная защита для кабеля гарантирует безопасность электропроводки
Защитные шланги могут быть пластиковыми или металлическими, какой тип выбрать – зависит от конкретной ситуации и типа проводки. Монтаж гофры не сложен и может осуществляться своими руками.
Экономьте время: отборные статьи каждую неделю по почте
homemyhome.ru
ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж
Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.
Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей
Производство ПНД труб
Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.
В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.
Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.
Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.
Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения
Особенности ПНД изделий для прокладки в земле электрических кабелей
Для подземной прокладки кабеля используются такие типы ПНД труб:
- легкая гофрированная;
- тяжелая гофрированная;
- безгалогеновая;
- гладкостенная жесткая;
- двустенная.
Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.
Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.
Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

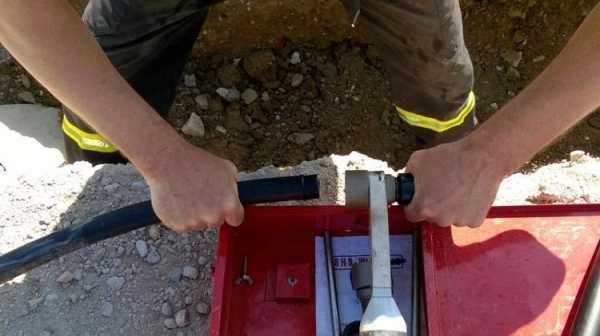

Отрезки труб соединяют между собой посредством горячей сварки
Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.
Виды защитных труб ПНД для кабелей
Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).
Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.
Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.
Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.
Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.
Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы
Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.
Технические параметры труб
Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.
На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.
Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.
Сортамент технических труб ПНД приведен в таблице.
Таблица 1
| SDR 9 | SDR 11 | SDR 13,6 | SDR 17 | SDR 17,6 | SDR 21 | SDR 26 | |
| Наружный диаметр в мм | Толщина стенки в мм | ||||||
| 16 | 2,0 | ||||||
| 20 | 2,3 | 2,0 | |||||
| 25 | 2,8 | 2,3 | 2,0 | ||||
| 32 | 3,6 | 3 | 2,4 | 2,0 | |||
| 40 | 4,5 | 3,7 | 3 | 2,4 | 2,0 | ||
| 50 | 5,6 | 4,6 | 3,7 | 3 | 2,4 | 2 | |
| 63 | 7,1 | 5,8 | 4,7 | 3,8 | 3,6 | 3 | 2,5 |
| 75 | 8,4 | 6,8 | 5,6 | 4,5 | 4,3 | 3,6 | 2,9 |
| 90 | 10,1 | 8,2 | 6,7 | 5,4 | 5,2 | 4,3 | 3,5 |
| 110 | 12,3 | 10 | 8,1 | 6,6 | 6,3 | 5,3 | 4,2 |
| 125 | 14 | 11,4 | 9,2 | 7,4 | 7,1 | 6 | 4,8 |
| 140 | 15,7 | 12,7 | 10,3 | 8,3 | 8,0 | 6,7 | 5,4 |
| 160 | 17,9 | 14,6 | 11,8 | 9,5 | 9,1 | 7,7 | 6,2 |
| 180 | 20,1 | 16,4 | 13,3 | 10,7 | 10,2 | 8,6 | 6,9 |
| 200 | 22,4 | 18,2 | 14,7 | 11,9 | 11,4 | 9,6 | 7,7 |
| 225 | 25,2 | 20,5 | 16,6 | 13,4 | 12,8 | 10,8 | 8,6 |
| 250 | 27,9 | 22,7 | 18,4 | 14,8 | 14,2 | 11,9 | 9,6 |
Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.
Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы
Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.
Преимущества использования ПНД труб
Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.
ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.
Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.
Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические
Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя. При возникновении короткого замыкания изделия препятствуют горению.
Маркировка изделий из полиэтилена
Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.
На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.
Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.
В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.
Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).
На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры
Основы выбора ПНД труб
Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.
Таблица 2
| Площадь поперечного сечения кабеля (мм2) | Диаметр трубы (мм) | Количество проводов (шт.) |
| 95 и больше | 63/63 | 3/2 |
| 70 | 63/50/63 | 3/2/4 |
| 50 | 50/50/63/63 | 3/2/5/4 |
| 35 | 50/40/63/50 | 3/2/5/4 |
| 25 | 40/32/50/50 | 3/2/5/4 |
| 16 | 32/32/40/40 | 3/2/5/4 |
| 10 | 32/25/40/32 | 3/2/5/4 |
| 6 | 25/20/32/32 | 3/2/5/4 |
| 4 | 20/20/25/25 | 3/2/5/4 |
| 2,5 | 16/16/25/20 | 3/2/5/4 |
| 1,5 | 16/16/20/20 | 3/2/5/4 |
Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.
Таблица 3
| Внешний диаметр, приведенный в мм | Внутренний диаметр, приведенный в мм | Длина в бухте (м) |
| 63 | 50,6 | 15 |
| 50 | 39,6 | 15 |
| 40 | 31,2 | 15 |
| 32 | 24,3 | 25 |
| 25 | 18,3 | 50 |
| 20 | 14,1 | 100 |
| 16 | 10,7 | 100 |
Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.
Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт
Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.
Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.
Тонкости прокладки технических труб
В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:
- Допускается работа ПНД труб при температурах до -30 °С.
- При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
- Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
- Важно обеспечить при монтаже герметичность точек соединения.
- Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.
Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.
Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.
Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.
При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала
Прокладка электрического кабеля в конструкциях
Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:
- намечается расположение кабеля;
- фиксируется труба;
- выполняется протяжка кабеля;
- конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.
Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.
Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.
Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.
Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть
Прокладка кабелей в ПНД трубах в земле
Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:
- выполняется разметка и выкапывается траншея нужной глубины;
- в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
- протягивается и укладывается без натяжения кабель;
- труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.
Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.
Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.
При выводе кабелей в строение необходимы фитинги.
На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.
При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети
Бестраншейная технология прокладки кабеля в земле
Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.
Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:
- выполняется бурение пилотной скважины;
- скважина расширяется;
- устанавливается ПНД труба с кабелем внутри.
Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.
Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.
Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.
Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.
trubamaster.ru
