Цементно-стружечная плита в строительстве

Цементно-стружечная плита — это композитный листовой материал, созданный из смеси древесных стружек с цементом. Благодаря этому, отчасти противоречивому сочетанию, плита ЦСП получила ценные характеристики и широкое применение в строительстве.

Цементно-стружечная смесь, из которой изготавливают ЦСП — это своеобразный бетон на основе минерального вяжущего. Только вместо песка и щебня наполнителем в ней служит мелкая древесная стружка. Введение древесины в состав плиты снизило ее плотность, но главное — стружка сыграла роль не только легкого наполнителя, но и фибры — добавки, создающей объемное армирование, воспринимающее нагрузки на растяжение. Приготовление смеси начинается с измельчения стружки до нужного размера.

После этого она делится на ситах на две фракции. Мелкую используют для формирования внешних слоев листа, более крупную — для среднего слоя. Просеянные и обработанные минеральными добавками стружки смешивают с водой и цементом. В воде растворяются добавки, ускоряющие твердение цемента. Кроме названных компонентов, в смесь в небольших количествах может добавляться мазут и индустриальное масло И для снижения внутреннего трения и облегчения прессования. Специальная система замков сохраняет давление в пресс-форме после извлечения ее из пресса.

Сжатые пакеты подвергаются нагреву в течение 8 часов. За это время происходит ускоренная гидратация цемента и его твердение. Древесная стружка за счет своей упругости компенсирует усадку цемента, поэтому заданные размеры плит не изменяются. Разблокировка пресс-форм и снятие давление тоже происходит в прессе. После этого пакет раскрывается, а плиты извлекаются и на 1—2 недели помещаются в буферный склад. Для окончательного дозревания материала он обдувается воздухом с температурой 70—оС.

После этого листы обрезаются по размеру, шлифуются, сортируются и передаются на склад готовой продукции.

Они отличаются точностью размеров, прочностью и другими параметрами качества. Пределы отклонения по толщине и прочности на изгиб задаются отдельно для разных диапазонов толщины.

Плиты производятся толщиной от 8 до 40 мм с градацией через 2 мм. Наполнитель такой формы обеспечивает более качественное фибрирование, что положительно сказывается на прочности материала и его стойкости к образованию трещин. Фибролит относительно мягок, имеет сравнительно малую плотность и часто применяется для теплоизоляции и как поглотитель звука.

Материал, относящийся к легким бетонам. В качестве наполнителя в нем используется древесная стружка, щепа, нарезанные стебли камыша и рисовая солома. Арболит имеет невысокую прочность и применяется в конструкциях, не несущих нагрузок, например внутренних перегородок. Этот материал изготавливается с применением магнезиального вяжущего — цемента Сореля.

Нечувствителен к воде. Применяется для обшивки пола, кровель и других конструкций, где возможно частое увлажнение плит.

Основные характеристики ЦСП определяются входящими в ее состав компонентами. Например, тяжесть цементного камня частично компенсируется легкостью наполнителя — стружки. Плита размерами хх10 мм весит от 42 до 54 кг в зависимости от плотности. ЦСП устойчива к влаге и биологическим факторам. Биостойкость обеспечивается специальной обработкой стружки — минерализацией.

Влагостойкость — это заслуга цемента. При увлажнении ЦСП мало впитывает воду. Этим определяется ее хорошая устойчивость к низким температурам. По этому параметру плиты пригодны для применения вне отапливаемых помещений при условии защиты от накопления влаги. Цементно-стружечная плита — пористый материал, поскольку значительную часть объема в ней занимает древесная стружка. Несмотря на то, что ЦСП нельзя в полной мере считать теплоизолирующим материалом, ее использование существенно влияет на результирующее тепловое сопротивление внешних ограждающих конструкций.

Такую же паропроницаемость имеет бетон. При применении ЦСП плиты для внутренней отделки внешних стен, она может служить пароограничивающим слоем, уменьшающим накопление влаги в стене и повышающим эффективность теплоизоляции.

По сумме параметров цементно-стружечная плита относится к безопасным материалам. Ее использование позволяет повысить огнестойкость строительных конструкций и снизить класс пожарной опасности помещений. Этой характеристике уделяется очень большое внимание в связи с массовым использованием в производстве стройматериалов синтетического сырья. Цементно-стружечная плита состоит только из природных компонентов.

В ней не содержатся формальдегидные смолы, полистирол и другие вещества, которые могут служить источниками эмиссии летучих токсичных соединений. Благодаря минерализирующим добавкам, древесная компонента неподвержена гниению, что тоже способствует сохранению в помещениях здоровой атмосферы. Цементно-стружечная плита достаточно легко режется и сверлится, что существенно упрощает работу с ней.

На ее поверхность хорошо ложатся шпаклевки, она хорошо окрашивается. Не многие материалы обладают прочностью, влагостойкостью, экологичностью, пожарной безопасностью и сравнительно небольшим весом одновременно. Форма материала в виде плит дает еще одно важное преимущество — удобство применения, технологичность. Применение цементно-стружечных плит сводится к монтажным работам, большие размеры листов позволяют сразу закрывать большую площадь и упрощают выравнивание плоскостей.

Цементно-стружечные плиты очень хорошо подходят для обшивки стен, как массивных, так и каркасных. Экологическая безопасность делает их хорошим материалом для внутренней отделки, а влагостойкость позволяет применять для влажных помещений и для внешней отделки зданий. Плиты могут крепиться на кирпичные стены вместо обычной штукатурки.

Облицовка плитами позволяет легко получить ровную поверхность. Трудоемкость этой работы, с учетом простоты обеспечения должного качества, намного ниже, чем при традиционном оштукатуривании. Для этих целей обычно используют листы толщиной 8—12 мм.

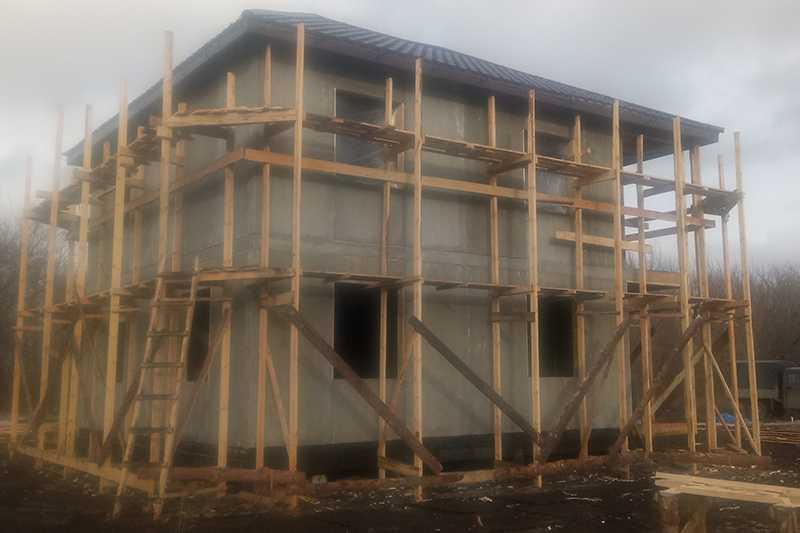

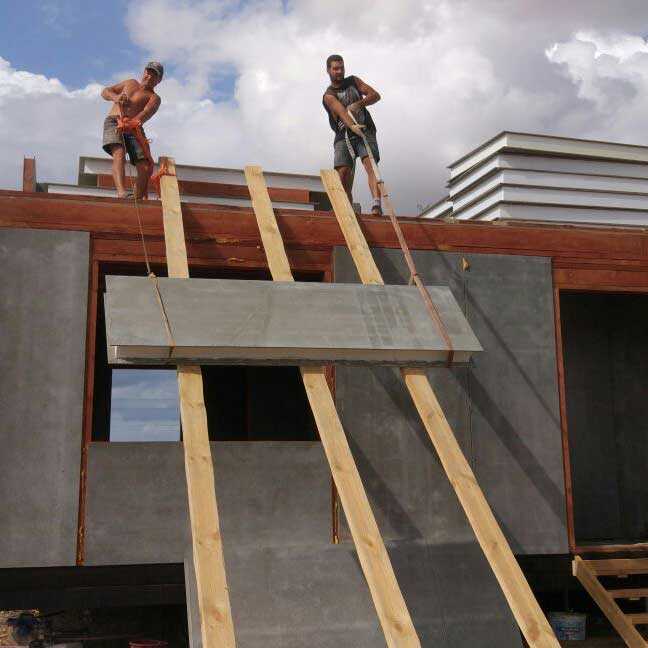

Цементно-стружечные плиты очень хорошо подходят для каркасного строительства. Эта технология прямо предусматривает листовую обшивку, что обеспечивает высокую технологичность работ и экономию времени. Один из видов каркасных конструкций — внутренние перегородки. ЦСП служат звукоизолирующим материалом, снижающим акустическую связь между помещениями, разделенными перегородкой. Навесной вентилируемый фасад — одно из естественных применений ЦСП. Эти листы служат внешней обшивкой, защищающей внутренние слои от атмосферной влаги и ветра.

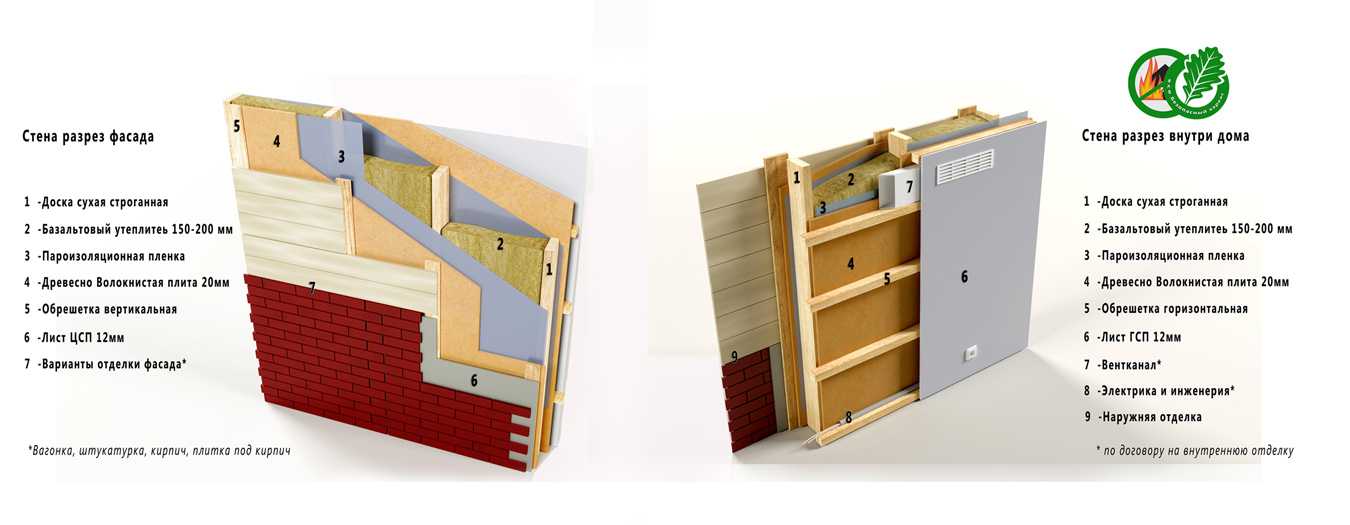

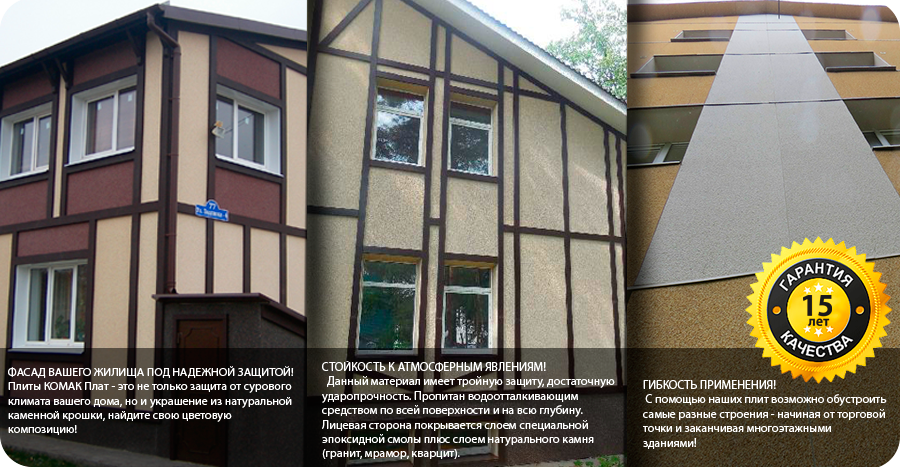

Для вентилируемого фасада крайне важны прочность, влагостойкость и пожарная безопасность материала. ЦСП способно выдерживать высокие механические нагрузки, не портится от влаги и не распространяет пламя, даже в условиях сильной тяги в вентзазоре.

В этой области применяют легкие плиты толщиной до 12 мм. ЦСП применяется при устройстве плоских, в том числе эксплуатируемых кровель. Листы укладываются поверх теплоизоляции и затем закрываются гидроизоляционной мембраной. Благодаря жесткости плит утеплитель не подвергается сосредоточенным нагрузкам и по крыше можно ходить, и даже использовать ее, например, под летнее кафе или зону отдыха.

В зависимости от нагрузки в кровельных системах применяют плиты толщиной до 20 мм, а в особых случаях и более.

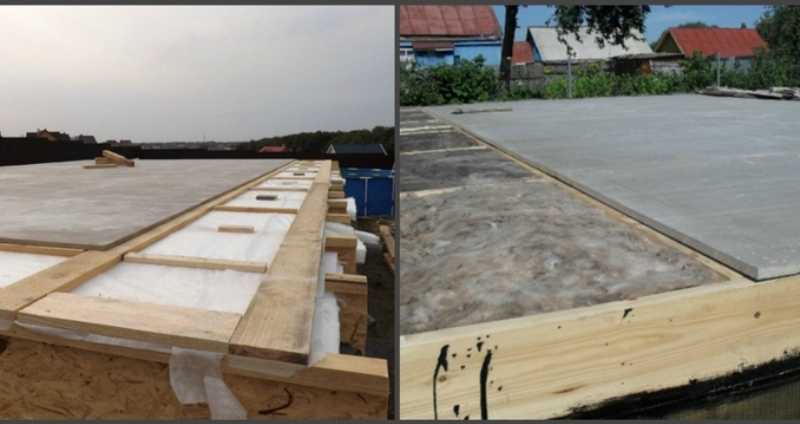

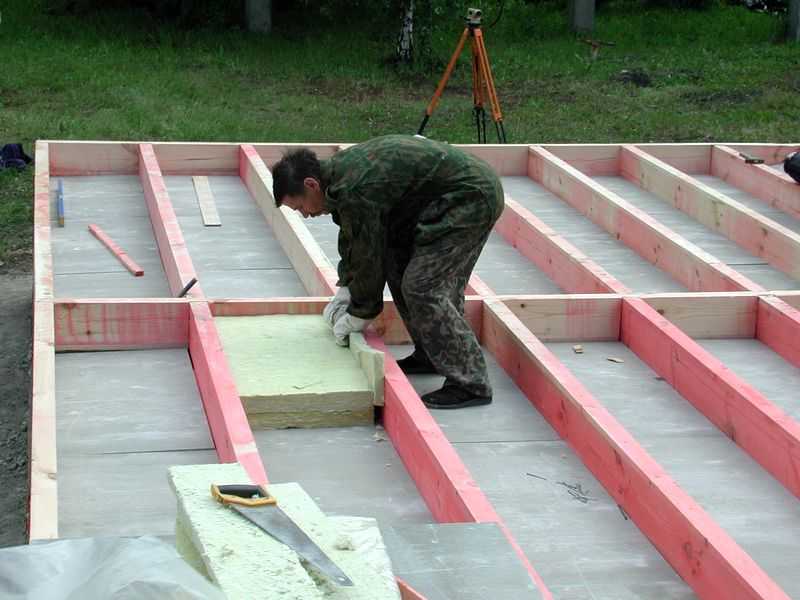

Для устройства пола пригождаются такие свойства ЦСП, как прочность на изгиб и влагостойкость. Этот материал очень хорошо подходит для чернового пола — так называемой, сухой стяжки. Для каркасного дома или при устройстве пола по лагам берутся более толстые плиты. Выбор толщины определяется предстоящей нагрузкой и расстоянием между лагами.

Еще одна, часто применяемая конструкция — плавающий пол. Для нее ЦСП также прекрасно подходит, как и для плоской утепленной кровли.

На выбор толщины плит влияют расчетные нагрузки и плотность утеплителя. Для чернового пола применяют плиты толщиной не меньше 14 мм. Обычно при монолитном строительстве опалубка является временной конструкцией, которая снимается после начального твердения бетона. Из этих плит изготавливается несъемная опалубка, которая остается в составе стены, сразу формируя ровную поверхность, не нуждающуюся в оштукатуривании.

Разумеется, для компенсации морозного пучения нужно позаботиться об устройстве качественной дренажной прослойки.

Цементно-стружечные плиты — композиционный материал, состоящий из матрицы и специальных связующих добавок.

Такое строение позволяет совмещать положительные качества основы и наполнителей, уменьшает недостатки, расширяет сферы применения. ЦСП — широкие плоские плиты с однородной структурой, обычно серо-коричневого цвета. Это могут быть соли алюминия, кальция, жидкое стекло. Канцерогены, вредные химические примеси — формальдегид, асбестовая крошка и пр.

Толщина полотна — 4—40 мм, ширина — или мм, длина — или мм. По толщине отклонения от установленных норм не допускаются, по ширине и длине возможно расхождение в 1,5 мм.

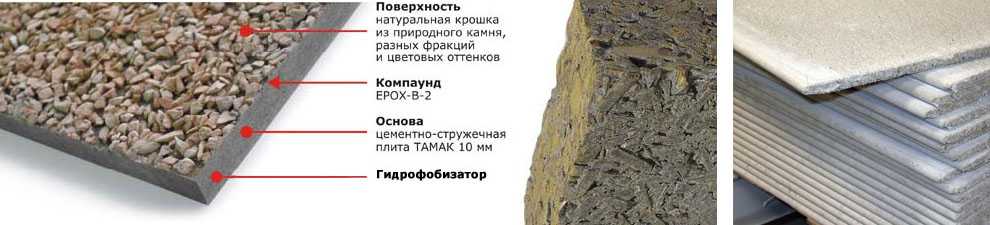

Поверхность листов бывает шероховатой и гладкой, зависит от степени шлифовки. Отделочные фасадные материалы декорированы и окрашены под кафель, натуральный камень или кирпич.

Цементно-стружечные плиты переносят перепады температуры, обладают хорошей влаго- и биостойкостью: не поражаются грибком, не гниют, не разбухают, не деформируются. Мелкопористая структура ЦСП не препятствует воздухообмену, не нарушает микроклимат в помещениях. Срок эксплуатации ЦСП составляет в среднем 35—40 лет. При отсутствии агрессивного атмосферного или химического воздействия — до полувека.

Цементно-стружечные материалы предназначены для сухого монтажа. В строительных и отделочных работах они выполняют те же функции, что и ДСП, фанера, гипсокартон, шифер, бетонная штукатурка.

Цементно-стружечная плита: плюсы и минусы

Цементно-стружечная плита ЦСП — универсальный листовой строительный материал. Он изготавливается из древесной дробленой стружки и портландцемента с добавлением специальных веществ, снижающих вредное воздействие одного материала на другой. По конвейерной линии он идет на гидравлический пресс, где подвергается формовке под высоким давлением. На выходе получают идеально гладкую многослойную плиту. Применение цементно-стружечной панели в строительстве обширно: она используется для обшивки стен как внутри помещения, так и снаружи, при облицовке колонн, в качестве стяжки для плоской кровли и полов, а также служит внешним экраном вентилируемых фасадов. На сегодняшний день ЦСП стала серьезным конкурентом таким строительным материалам, как древесноволокнистая плита, фанера и гипсокартон.

Плюсы и минусы. Достоинства ЦСП являются следующими: изделия производятся из экологически чистых материалов в виде листов разной толщины.

Цементно–стружечная плита (ЦСП) — применение, технические характеристики, толщина, вес

Цементно-стружечная плита ЦСП — листовой строительный и отделочный материал, состоящий из смеси цемента и стружки дерева. Благодаря новым технологиям производства удается снизить вес и плотность изделия, создать объемное армирование пластин, которое будет принимать нагрузки на растяжение. Но выбирать его тип следует в зависимости от цели применения. Все ЦПС имеют сходный состав и свойства. Изготавливаются они методом прессования с последующим ферментированием. Смол и клеевых компонентов в составе нет. Теплоизоляционный материал, для изготовления которого применяется длинноволокнистая стружка. Эти листы просты в обработке, обладают мягкостью и устойчивостью к влиянию биологических факторов. Указанные свойства достигаются за счет неорганических вяжущих компонентов.

Что такое ЦСП (цементно-стружечная плита)?

Цементно-стружечная плита — это композитный листовой материал, созданный из смеси древесных стружек с цементом. Благодаря этому, отчасти противоречивому сочетанию, плита ЦСП получила ценные характеристики и широкое применение в строительстве. Цементно-стружечная смесь, из которой изготавливают ЦСП — это своеобразный бетон на основе минерального вяжущего. Только вместо песка и щебня наполнителем в ней служит мелкая древесная стружка. Введение древесины в состав плиты снизило ее плотность, но главное — стружка сыграла роль не только легкого наполнителя, но и фибры — добавки, создающей объемное армирование, воспринимающее нагрузки на растяжение.

Цементно-стружечные плиты имеют однородную структуру: плотно спрессованная древесная стружку, залитая цементным раствором.

Плиты ЦСП технические характеристики

Все материалы, применяющиеся в строительстве при реставрации или ремонте, отличаются по различным параметрам, например, форме, размерам. Одним из новых видов данной продукции являются цементно-стружечные плиты, в составе которых, кроме портландцемента и древесины в виде мелкой стружки хвойных пород , могут быть разнообразные добавки например, пластификаторы. Плиты производятся прессовкой приготовленной смеси. Для повышения срока их эксплуатации необходимо исключить вредное воздействие внешних факторов на компоненты материала. Оно подвержено загниванию, повреждению насекомыми и грызунами, воспламенению.

Пол в ванной: цементно-стружечная плита, достоинства и недостатки, характеристики, полезные советы

Цементно-стружечная плита представляет собой относительно новый стройматериал с универсальной сферой применения. Имеет полностью натуральную основу, листы ЦСП не горят, не боятся влаги, устойчивы к большинству внешних воздействий и нуждаются в минимальной защитной отделке. Отзывы в основном положительные, владельцы частных домов относят их к бюджетным. Материал имеет форму плоских плит с плотной и однородной структурой серо-коричневого цвета. Вредные примеси отсутствуют, цементно-стружечная плита не содержит асбеста, формальдегидов или фенолов.

материалы, цементно-стружечная плита имеет свои плюсы и минусы.

Что такое плита цементно-стружечная (ЦСП): где применяют, характеристики и виды

Каркасный дом в широком понимании технологии — здание с опорным каркасом, теплоизоляционным слоем и обшивкой внутри и снаружи. Последняя предоставляет строительным компаниям простор для выбора материала. Строения обшивают обрезной доской и вагонкой, ОСП и другими листовыми материалами. Сегодня вы узнаете о цементно-стружечных плитах и их возможностях при обшивке каркасного дома.

На современном рынке строительных материалов различные листовые отделочные материалы представлены в самом широком ассортименте. Несмотря на это, ЦСП плита, использование которой не ограничивается только внутренними работами, заслуживает отдельного рассмотрения. Уникальная структура материала, который состоит из, казалось бы, несовместимых ингредиентов, обеспечивает ЦСП характеристики, не только не уступающие аналогам, но и превосходящие их по некоторым показателям. Относительно невысокая стоимость, прочность и надежность, устойчивость к атмосферным воздействиям и простота монтажа делают материал незаменимым при проведении любых строительно-ремонтных работ.

Технические характеристики ЦСП плиты: размеры, цены и свойства сделали этот материал одним из лидеров современного строительства.

Цементно-стружечные плиты — это материал для строительства с уникальными качествами, используемый в технологических процессах сухого монтажа. ЦСП принадлежат к ряду передовых композиционных материалов на строительном рынке, имеющих особенности сочетать надежность и прочность цемента с эластичностью и простотой обрабатывания древесины. Многоцелевые технические свойства и характеристики ЦСП ценятся по достоинству и используются во всех отраслях строительства по всему миру. Благодаря собственным высочайшим технологическим и высококачественным характеристикам плиты обладают обширной областью применения и могут значительно упростить решение многих строительных задач, образующихся при постройке зданий, проведении ремонтных работ в помещениях и решении архитектурных и дизайнерских задач. Применение листов ЦСП дает отличную возможность значительно уменьшить не только материальные и временные расходы в строительстве и ремонте, но и вдобавок улучшить тепло- и звукоизоляцию помещений.

Цементно-стружечные плиты ЦСП новым строительным материалом не являются, их производство в России ведется с года. Однако в последние годы спрос на этот отделочный материал резко возрос. Связано это с бурным ростом малоэтажного строительства, так как ЦСП плита, отзывы о которой представлены в этой статье, наиболее популярна среди частных застройщиков. Объясняется эта популярность просто: ЦСП плиты имеют демократичную стоимость, различные толщины, приятный внешний вид без изъянов и относительно небольшой вес, удобный для самостоятельного монтажа одноэтажных домов.

особенности и свойства, плюсы и минусы, инструменты и строительство

Цементно-стружечная панель представляет собой плитный строительный материал для обшивки фасада. Его также применяют в качестве несъемной опалубки при бетонных работах, как основание пола и кровельный настил. Фасад из ЦСП по качеству конкурирует с отделкой фанерой, плоским шифером, гипсоволокнистыми листами, ОСП. Иногда материал используют как стеновое ограждение каркасного дома, т. к. плиты надежно работают в сложных условиях эксплуатации.

Содержание

1. Особенности цементно-стружечных плит и их основные характеристики
2. Состав ЦСП
3. Достоинства и недостатки ЦСП
4. Необходимые материалы и инструменты для работы
5. Технология монтажа и облицовки фасада ЦСП своими руками

Особенности цементно-стружечных плит и их основные характеристики

ЦСП — долговечный прочный материал, противостоящий влаге, гниению, горению

По прочности отделка уступает только стекло-магнезитовому листу, поэтому выдерживает на себе декоративные отделочные элементы фасада.

Технические характеристики панелей:

• плотность материала составляет 1100 – 1400 кг/м³;
• нулевое распространение огня на поверхности, предел огнестойкости держится 30 — 50 минут;
• показатель удельной теплоемкости в пределах 1,15 кДж/кг· °С;
• материал не впитывает влагу;
• проявляет стойкость к гниению;
• звукоизолирует поверхность стен;
• производитель указывает срок работы в 50 лет.

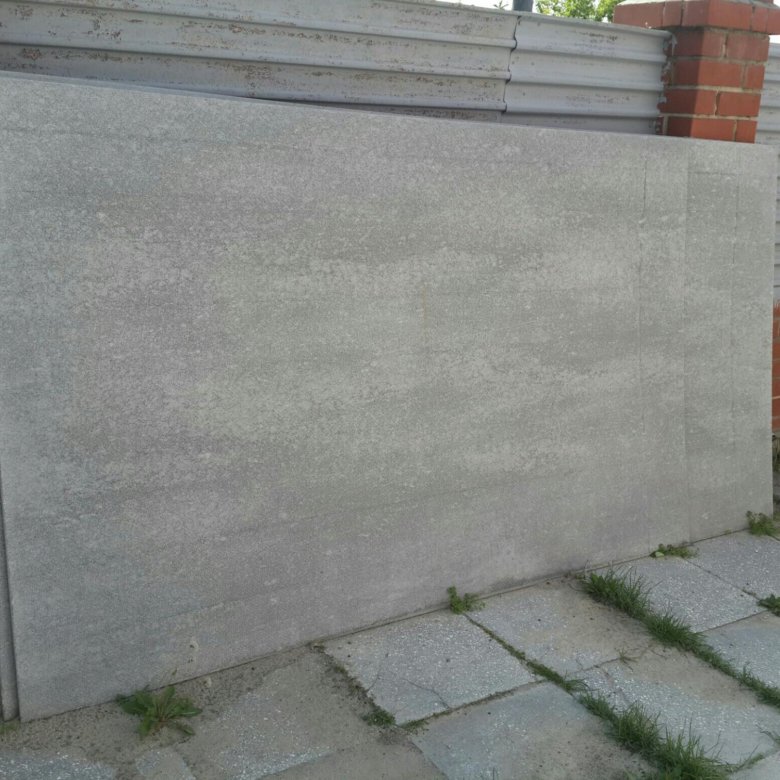

Гладкая поверхность готового изделия красится в любой цвет после монтажа. Рынок предлагает панели с декоративным слоем на лицевой стороне, например, крошкой из камня. Выпускают ЦСП под кирпич для фасада, есть плиты с имитацией текстуры древесины, природного камня. Панели можно клеить на ровные поверхности, если перепады составляют не больше 1 мм на протяженности трех метров стены. Если условие не выполняется, монтируют каркас из бруса или оцинкованного профиля, затем нашивают плиты.

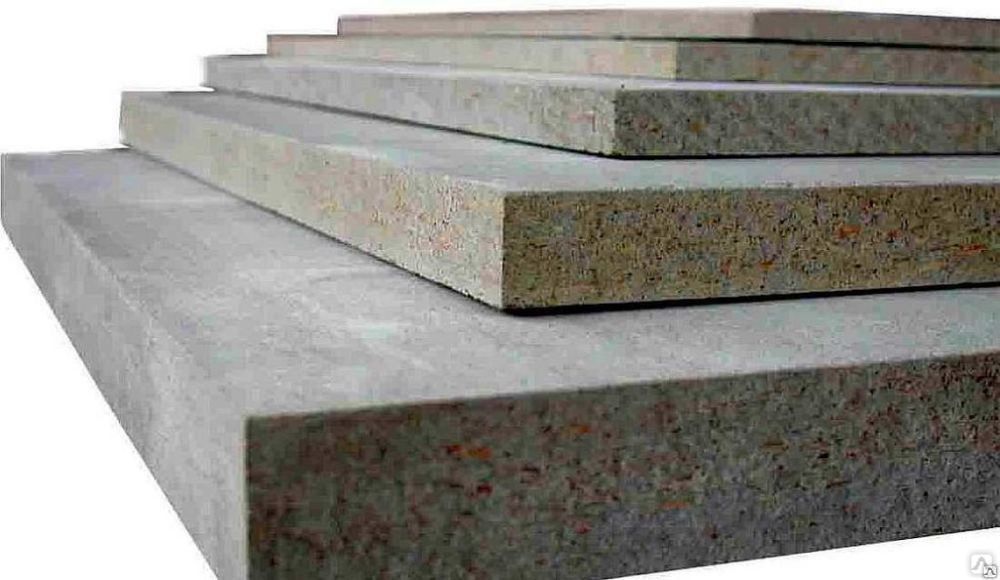

Цементно-стружечная плита производится толщиной от 8 до 40 мм

Размеры листов:

• ширина 1200 и 1250 мм;
• длина 3200 и 3600 мм;
• толщина от 8 до 40 мм, шаг градации составляет 2 мм.

Материал сохраняет начальную влажность после выдерживания в водной среде в течение суток. Фасадное покрытие находится в вертикальном положении, и на него действуют косые струи, поэтому впитывание сводится к нулевому значению. Высыхает поверхность относительно быстро (10 – 60 часов) в зависимости от интенсивности дождя. В мороз увлажненная поверхность разрушается на несколько сотых миллиметра в глубину.

Паропроницаемость плиты ЦСП для фасада аналогична показателям керамического кирпича и почти не уступает дереву. Часть пара проходит вдоль стружечных волокон, значение находится на уровне 0,03 мг/(м·ч·Па), паропроницаемость цемента составляет 0,03 мг/(м·ч·Па), а общий показатель древесно-стружечного изделия — 0,06 – 0,08 мг/(м·ч·Па).

Состав ЦСП

Изделия производят прессованием из тонкой деревянной стружки в сочетании с портландцементом, в состав вводят химические примеси для снижения реактивности компонентов по отношению друг к другу. Концентрацию составляющих (цементного раствора, древесного заполнителя) в нормах ГОСТ не указывают, но производители придерживаются определенного состава

Стандартные пропорции:

• цемент — около 65%;
• древесные отходы — 25 – 28%;
• модификаторы (сульфат аммония, известь, силикаты) — 2 – 5%.

Указанная концентрация дает равновесное состояние между прочностью цементно-стружечной плиты для фасада и теплоизолирующими качествами. Для повышения прочности увеличивают объем цемента, а теплопроводность снижают повышением концентрации стружки.

Прочность и упругость отделочного материала зависит от формы и крупности стружки и соблюдения технологии при обработке отходов древесного производства. На технические показатели влияет марка цемента и метод сушки готовой панели. Стандартные показатели характерны только для фасадных плит ЦСП, выполненных в соответствии с нормативами ГОСТ 26.816-1986.

Модифицированными добавками регулируют способность материала насыщаться водой. Влага вредит древесине, которая может разбухнуть, а жидкость при замерзании увеличивает объем на 10 – 11%. Нарушение технологии ведет к снижению жесткости из-за продуктов гидролиза в древесине, а также увеличивает впитываемость стружечного наполнителя.

Применение неправильных добавок-реагентов снижает паропроницаемость фасадных ЦСП, поэтому использование изделий становится нецелесообразным в деревянных строениях дышащего типа. Основное назначение плиты — декоративная обшивка стен и предохранение от атмосферного воздействия. Из плит получается качественная отделка внешних стен дома, благодаря правильно подобранным компонентам.

По степени пожарной безопасности продукция превосходит материалы ПВХ, полимерные утеплители, а также арболит. Плитам из стружек и цемента присвоен класс горючести категории Г1, что означает трудную сгораемость конструкций. Дымообразующая способность оценивают группой Д, в которую входят материалы, не выделяющие токсичные пары и газовые компоненты.

Все стружки окружены камнем из цемента, поэтому пиролиз начинается только при +500°С и выше, при этом такая температура должна держаться в течение от получаса и дольше. Если тепло указанной интенсивности прекратить, возгорание не наступает. При нагревании свыше +700°С стружки загораются по всей массе панели. При такой температуре цемент разрушается и материал теряет 100% прочности, ЦСП отделка фасада не подлежит ремонту.

Отделка популярна, благодаря положительным качествам:

• безопасность для окружающей среды и людей;
• устойчивость к ударам;
• не намокает, хорошо дышит;
• служит дополнительной изоляцией от шума;
• в толще и на поверхности не разводятся микроорганизмы, грибок, покрытие не интересует грызунов;
• морозоустойчивость;
• теплопроводность изделий сопоставима с туфом, керамзитобетоном, пено и газобетоном.

Недостатком плит является их высокая плотность, что приводит к увеличению веса. Квадрат материала толщиной 8 мм имеет массу 10 кг, поэтому затрудняется поднятие панелей на высоту. Целая плита может весить 35 – 200 кг в зависимости от толщины. Для монтажа изделий требуются грузоподъемные приспособления или краны.

Невысокая прочность на изгиб ведет к тому, что листы ломаются при небрежном перемещении и хранении. Нельзя применять тросы и цепи при поднятии краном, перевозить разрешается пачки, в которых сложено не больше 5 плит. Складируют фасадные панели ЦСП на опоры, пролет между которыми составляет не больше 50 см.

Необходимые материалы и инструменты для работы

Для обработки плит потребуется углошлифовальная машина

При монтаже отделочный материал необходимо обрабатывать. Цементные плиты со стружкой нельзя разрезать электрическим лобзиком, поэтому требуется специальный строительный инструмент.

При обработке применяют:

• углошлифовальную машину болгарку с кругом по камню;
• пилу циркулярного типа с алмазным кругом.

Плиты фрезеруют ручными фрезами или используют копировальные станки (копиры), применяют сверла и метчики с твердосплавными насадками. Делают отверстия в изделиях простыми сверлами по металлу или берут с победитовыми напайками.

Обработка цемента дает много пыли поэтому используют пылесос, надевают респиратор и защитные очки.

Для фиксации используют винтовые гвозди с оцинкованным слоем и саморезы по металлу, которые гнутся при сдвиге панели, но не прорезают ее. Под гвозди длиной в 2,5 раза больше толщины листа сверлят отверстие по всей длине. Например, метизы сечением 2,5 мм, длиной 35 мм берут для толщины панели 8 – 10 мм, а размер 40 – 50 мм применяют для листов 12 – 16 мм.

Саморезы в конструкции работают на отрыв, что важно при большой массе обшивки стен ЦСП. Для метизов делают отверстие по диаметру немного меньше сечения, рассверливают поверхность плит под шляпку. Берут изделия с оцинкованным или анодированным слоем, т. к при использовании черных после финишной отделки выступает ржавчина на площади стены.

Применяют дополнительные материалы:

• Пароизоляционная мембрана. Укладывают между стеной и утеплительным слоем. Проводит бытовые пары и препятствует появлению конденсата.
• Утеплитель. Защищает внутренне пространство от потерь холода.
• Ветрозащита и гидроизоляция. Предохраняют от действия наружной влаги.
• Обрешетка. Выполняют из оцинкованного профиля, применяют скобы.

Анкеры ставят при фиксации скоб к поверхности основной стены. Заклепки применяют для скрепления металлических элементов каркаса между собой. Утеплитель крепят дюбелями с широкой шляпкой.

Технология монтажа и облицовки фасада ЦСП своими руками

Вначале формируют каркас обрешетки на внешней стене дома, правильность установки проверяют уровнем и отвесом. Шаг соседних элементов принимают 60 см, используют брус 50 х 50 мм, прямоугольную профильную трубу сечением 50 х 20 мм или металлический профиль из системы крепления гипсокартона. На этом этапе закладывают утеплитель между вертикальными элементами.

Перед тем как ставить панели ЦСП для облицовки фасада, устанавливают ветрозащитную пленку. Ее располагают сверху утеплительного слоя с зазором по всей площади фасада так, чтобы получилось 2 – 3 см вентилируемого пространства. Расстояние нужно, чтобы не намокал утеплитель, который теряет защитные свойства при увлажнении.

Листы устанавливают с фиксацией саморезов через 30 – 50 см по периметру панелей, метизы вкручивают на расстоянии 1 см от края панели. Зазор между плитами не должен превышать 5 мм, его оставляют для компенсации температурного расширения материала. Монтаж листов делают сначала на одной стене, затем переходят на соседнюю. Отверстия для крепежа сверлят, когда панели находятся на земле.

Затирку швов выполняют специальными готовыми составами, герметиками. Не рекомендуют применять цементный раствор или шпаклевку, т. к. смесь при расширении панелей может растрескаться. После обработки промежутков приступают к финишной отделке. Стены можно покрасить, обработать декоративной шпаклевкой, отделать природным камнем или древесиной.
