Плунжерный насос высокого давления для воды (ремонт)

Содержание

  1. Особенности и виды устройств
  2. Принцип работы
    1. Монтаж, подключение и запуск насоса
    2. Возможные неполадки и ремонт
    3. Как отремонтировать плунжерный насос? (видео)

Для осуществления работы в тех гидравлических системах, где постоянно присутствует высокое давление необходимо применять такие насосы, которые обладают высокими прочностными характеристиками.

Многоступенчатый плунжерный насос Wilo MHI

Погружные плунжерные насосы высокого давления для воды наиболее часто применяются в таких рабочих условиях. Благодаря своим уникальным конструктивным особенностям погружные плунжерные насосы высокого давления для воды направлены на создание высокого уровня давления в гидравлической магистрали.

1 Особенности и виды устройств

Погружные плунжерные насосы высокого давления для воды примечательны тем, что их производительность находится на довольно высоком уровне. КПД агрегата равняется 90%.

Погружные плунжерные насосы высокого давления для воды предназначаются для проведения перекачки не только воды, но и других жидкостей с низкой степенью вязкости, которые не способны вступать в химическую реакцию с металлом, из которого выполнены устройства.

Представленные агрегаты применяются для того, чтобы обеспечивать дозированную подачу воды, или другой жидкости под воздействием высокого давления.

Ремонт таких изделий, в принципе, несложен. Стоит помнить, что проводя ремонт устройство нужно быть хорошо осведомленным о принципе его работы и общем устройстве.

В большинстве случаев, погружные плунжерные насосы высокого давления относят к категории бурового и нефтепромышленного оборудования, однако такой вакуумный агрегат вполне может применяться для перекачки других жидкостей, например, воды.

Стоит отметить, что погружные плунжерные насосы высокого давления обладают единым принципом действия и довольно похожими эксплуатационными условиями.

Эта особенность позволяет без особых хлопот проводить ремонт устройств с различными отличиями в конфигурациях. Ремонт может производиться как в авторизованной мастерской, так и в домашних условиях.

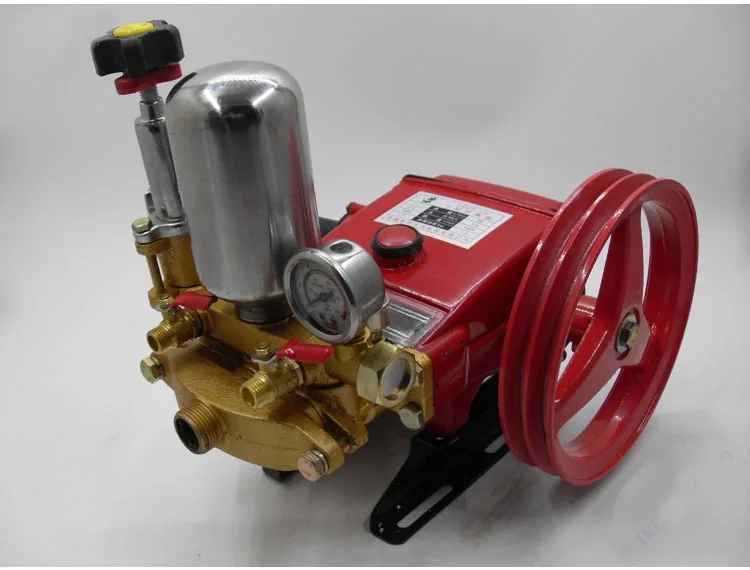

Плунжерный насос высокого давления в комплекте для мойки

Погружной вакуумный насос высокого давления имеет ряд отличительных особенностей. Представленный вакуумный агрегат отличается:

  • Высоким уровнем давления в нагнетателе;
  • Способностью к перекачке вязких жидкостей;
  • Возможностью перекачки жидкостей содержащих абразивные частицы;
  • Возможностью эксплуатации в полевых условиях.

Благодаря наличию таких эксплуатационных характеристик, погружной вакуумный насос высокого давления может повсеместно применяться не только в бытовых условиях, но и на обогатительных фабриках, химических производствах и в других узкоспециализированных промышленных сферах.

В бытовых сферах погружной вакуумный насос высокого давления применяется не очень часто. Это связанно с тем, что представленный вакуумный агрегат создает очень высокое давление, потому использование такого устройства, как вакуумный насос, более востребовано в промышленных отраслях.

Ремонт таких агрегатов, как вакуумный насос может производиться обычным пользователем при доскональном следовании определенным правилам.

Представленное устройство относится категории агрегатов с дозирующим типом подачи рабочей среды. Благодаря особенностям конструкции устройство может с высокой точностью производить дозирование вещества, применяя при этом заданные заранее пропорции.

Также, ввиду разницы в конструктивных особенностях, насосы могут быть объемными и необъемными. Плунжер в представленном устройстве является ключевой рабочей деталью.

Он представлен виде металлического стержня и способен осуществлять движения возвратно-поступательного характера. Движущую силу плунжеру придает специальный электропривод.

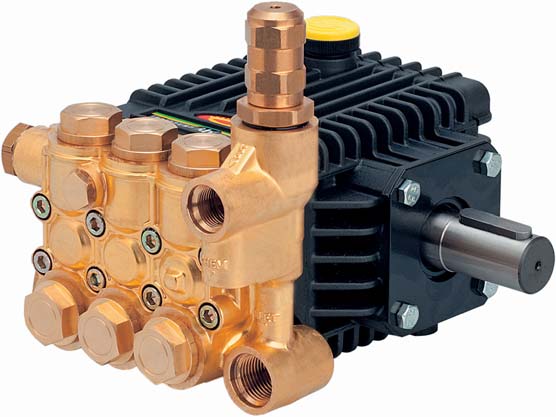

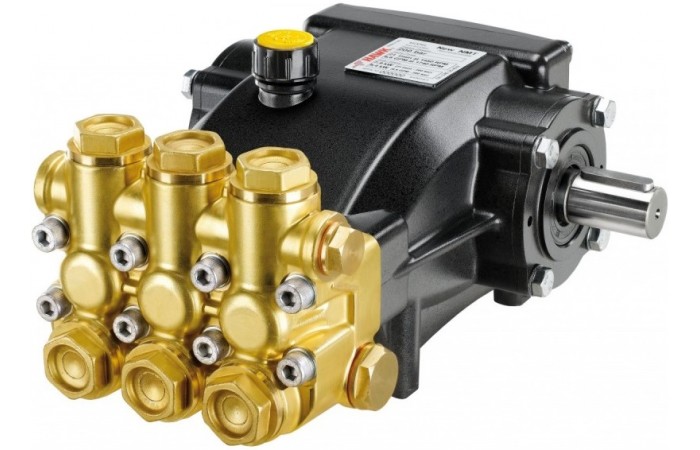

Плунжерный насос высокого давления для автомоек

Устройство работает таким образом, что все движущиеся детали не контактируют со внутренними стенками корпуса. Так как плунжер считается ведущим рабочим инструментом всего устройства, он характеризуется высокой степенью механической прочности.

Он герметичен, прочен и обладает высокой степенью устойчивости к интенсивному износу. Вся работа этой детали базируется на осуществлении движений колебательного типа.

Когда агрегат двигается вправо, то производится снижение давление во внутренностях рабочих отсеков. Наряду с этим, параметры всасываемости остаются на высоком уровне.

В тот момент, когда возникает такой перепад, происходит активное перемещение раствора в область рабочей камеры. При осуществлении движения в левую сторону происходит так называемый процесс обратного вытеснения, в результате которого раствор вытекает за пределы рабочей камеры.

Агрегат спроектирован таким образом, что когда он работает с высокой степенью интенсивности, возникают вибрации и пульсации разных видов.

Это всегда негативно влияет на общую работу агрегата. Такое деструктивное воздействие устраняется с помощью подключения к работе нескольких единиц рабочих плунжеров, которые выполняют функцию дополнительных устройств.

Все агрегаты подобного типа сконструированы таким образом, что благодаря включению массивного вала они могут производить все рабочие движения с ориентировкой на определенную циклическую последовательность.

Помимо этого, представленное устройство может быть включено в такие рабочие циклы, которые осуществляются с поправкой на особенности дифференциального режима.

В этом случае перекачка жидкости может проводиться в любом заранее заданном направлении. Плунжерный водяной насос высокого давления спроектирован таким образом, что произведение перекачки рабочей жидкости производится с участием силы нагнетаемого внутреннего давления среды.

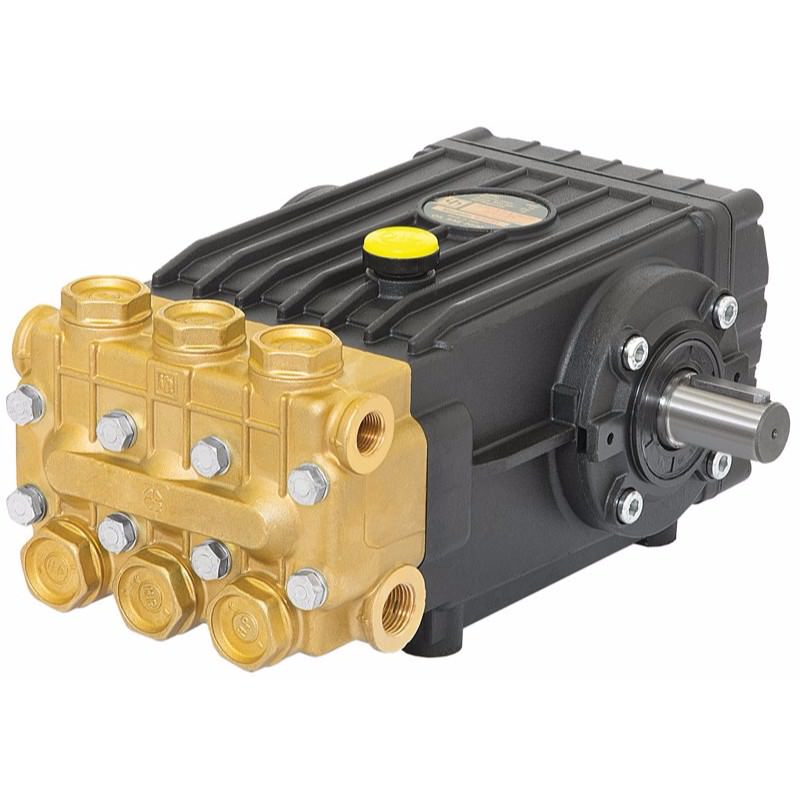

Плунжерный насос высокого давления для воды в подготовленном виде

Исходя из этого, с повышением давления увеличиваются все рабочие показатели устройства и его КПД. Плунжерные насосы классифицируются на несколько видов. Они могут быть:

  • Горизонтальными;
  • Вертикальными;
  • Вакуумными;
  • Многоплунжерными;
  • Автоматическими;
  • Ручными;
  • Многоцилиндровыми;
  • С герметизированными цилиндрами.

Каждое отдельно взятое устройство разрабатывается с учетом всех параметров среды, которую нужно будет перекачивать.

Читайте также: рекомендации по выбору насосов для полива.

к меню ↑

2 Принцип работы

При осуществлении кулачкового вала устройства происходит его преобразование в движения возвратно-поступательного характера. Затем роликовый толкатель приводит в движение плунжер.

Все действия плунжера во время работы устройства называются ходом нагнетания. Во время работы агрегата возвратная пружина периодически возвращает плунжер в исходное положение.

Пружина сконструирована таким образом, что даже в том случае, когда кулачковый вал будет вращаться с максимальной частотой, она будет прочно удерживаться в пазах.

При этом ролик, обеспечивающий интенсивное вращение не будет отдаляться от кулачка. Это бы привело к тому, что во время интенсивной эксплуатации устройства от ударов ролика по корпусу кулачка происходила бы постепенная деструкция обеих деталей.

Плунжерный насос высокого давления для воды в разрезе

В плунжере, канал, который проводит воду и потом обеспечивает ее слив, постоянно находится в открытом положении. Исходя из этого, вода, под воздействием давления подкачки попадает из впускной камеры в полость.

Когда плунжер начинает двигаться вверх, отверстие проводного канала закрывается при помощи верхнего торца корпуса. Такой вид ходовой работы плунжера называется предварительным.

При осуществлении дальнейшего движения плунжера к верху давление постепенно увеличивается. Это приводит к тому, что нагнетательный клапан, который находится над плунжерной зоной, производит свое открытие. Далее весь цикл повторяется снова.
к меню ↑

2.1 Монтаж, подключение и запуск насоса

Перед тем, как приступить к монтажу, нужно выбрать надлежащий уровень горизонтальной поверхности – это позволит при необходимости производить ремонт механизма, а также его текущее техническое плановое или внеплановое обслуживание.

Эта поверхность должна обладать высокой степенью устойчивости к вибрациям и отличатся хорошими прочностными показателями. Для того чтобы обеспечить бесперебойное осуществление жидкости из корпуса нужно использовать гибкие шланги.

Такое решение поспособствует минимизации возможных напряжений и узловых элементах системы. Не рекомендуется производить подключение жесткого трубопровода к входу в сливное отверстие.

Перед запуском агрегата следует убедиться в том, что вращательный вал приводного и коленчатого типа установлены параллельно друг другу и находятся на одной прямой линии.

При неправильном соединении этих элементов производительность устройства будет резко снижена. Передающий ремень, скорее всего, выйдет из строя, что в свою очередь возведет в необходимость ремонт всего гидронасоса.

Перед запуском двигателя нужно тщательно отобрать ремень шкива. Он должен полностью соответствовать заявленной мощности приводного двигателя.

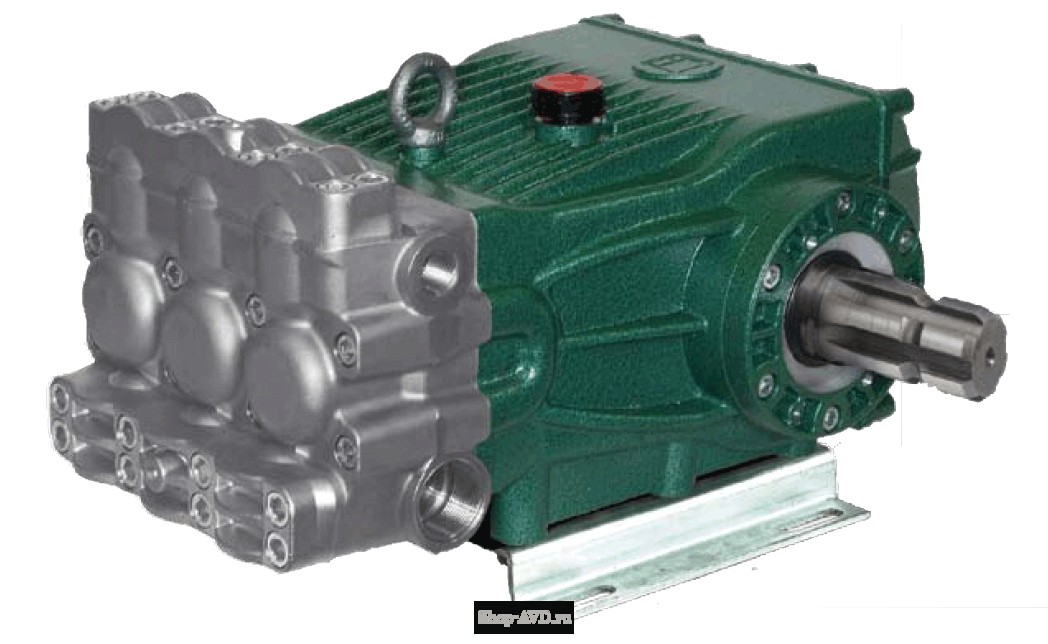

Плунжерный насос высокого давления КАМАТ

Перед запуском необходимо убедиться в том, что вращение насосного вала производится свободно и от руки, а подшипники не подвержены излишней перегрузке.

Читайте также: какие фильтры под мойку лучше покупать и почему?

к меню ↑

2.2 Возможные неполадки и ремонт

Среди неполадок и поломок оборудования можно выделить несколько наиболее встречающихся. При повышенной вибрации во время работы установки, необходимо проверить уровень крепления агрегата к установочному кронштейну или фиксационной плите.

При несоосности ведущих валов нужно при выключенном двигателе произвести подтяжку винтов крепления. Рекомендуется с применением индикаторной стойки обеспечить точное биение полумуфт находящихся в насосе и двигателе и произвести такую их установку, которая будет соответствовать соосности валов.

При износе манжеты приводного ведущего вала или его шейки нужно произвести разборку узла уплотнения носка вала, а затем — замену манжеты или ремонт вала.

Для профилактики выполнить подтягивание всех винтов крепления и других закрепленных элементов всасывающего трубопровода. При проведении ремонта подвижной части насоса в первую очередь проводится удаление шестимиллиметровых центральных болтов.

После этого, с большой степенью аккуратности нужно подтянуть коллектор вверх от картера. Это нужно делать аккуратно, чтобы случайно не повредить встроенные плунжеры.

Используя вращательный момент коленчатого вала произвести отсоединение картера. Далее нужно перевернуть коллектор на бок. Станет заметен фиксатор, который нужно будет удалить, легко проворачивая.

Далее вынимается распорка, сальник и разбрасыватель. Затем проводится удаление вакуумных уплотнителей, которые располагаются на внутренней стороне фиксатора.

После этого можно увидеть возможные повреждения, которые стали причиной некорректной работы всего агрегата. Распорка вставляется в корпус разбрасывателя, но перед этим производится замена уплотнителя.

Это сделать достаточно легко – фиксатор сжимается и плавно вдавливается внутрь. После замены уплотнительного кольца нужно произвести тщательную смазку плунжеров и аккуратно сдвинуть коллектор до тех пор, пока он не будет плотно соприкасаться с корпусом картера.
к меню ↑

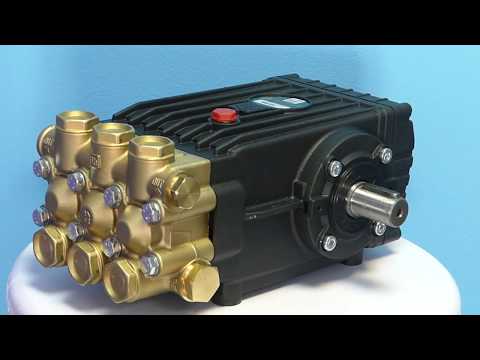

2.3 Как отремонтировать плунжерный насос? (видео)

 Главная страница » Насосы

Плунжерный насос высокого давления для воды

Для работы в условиях высокого давления в гидравлической системе используется плунжерный насос, который отличается высокой прочностью и долговечностью. Чаще всего для работы в среде повышенного давления воды применяются погружные агрегаты плунжерного типа, например, модель марки Hawk. Это оборудование сконструировано таким образом, чтобы создавать необходимое давление в водопроводной магистрали. Не менее важно, что такое насосное изделие отличается прекрасной производительностью, которая достигает 90 %. В нашей статье мы рассмотрим особенности устройства, принцип работы подобного насосного оборудования, а также вероятные поломки. Чтобы вам было проще выполнять ремонт плунжерного насоса, в конце статьи предложено видео на эту тему.

Содержание

  • Особенности и область использования
  • Классификация
  • Устройство
  • Принцип работы
  • Частые неисправности

Особенности и область использования

Плунжерные агрегаты высокого давления способны работать с водной средой и любыми жидкостями, наподобие воды, которые отличаются низкой вязкостью и не могут вступать в реакцию с металлическими деталями оборудования. Прибор работает, как дозатор воды или другой жидкости. Он может быть ручной или автоматический. При этом дозировочный насос осуществляет перекачку жидкости за счёт высокого давления.

Если вы разбираетесь в устройстве и принципе работы такого насоса, то его ремонт выполнить несложно. Как правило, дозировочный гидравлический агрегат плунжерного типа относится к разряду нефтепромышленного и бурового оборудования. Однако ручной НД (насос дозировочный), например, марки  Hawk, может с успехом использоваться для перекачки воды и других жидкостей в разных отраслях и быту.

Плунжерный насос благодаря конструктивным особенностям и простой схеме устройства имеет ряд отличительных особенностей:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

  • В нагнетателе агрегата создаётся предельно высокое давление.
  • Вакуумный прибор высокого давления может перекачивать вязкие жидкости и среды с абразивными частицами.
  • Агрегаты можно эксплуатировать в полевых условиях.

Аксиально-плунжерные агрегаты очень напоминают поршневые насосы. Главное отличие между ними состоит в конструкции рабочего органа. Гидравлический дозировочный прибор плунжерного типа вместо рабочего поршня использует плунжер, который выполнен в виде пустотелого цилиндра. Плунжер перемещается в уплотняющем сальнике и при  этом не касается поверхности рабочей камеры. Поршневой агрегат и аксиально-плунжерное изделие очень схожи по гидравлическим характеристикам, однако эксплуатация и ремонт прибора плунжерного типа проходят легче, поскольку он имеет меньшее количество изнашиваемых деталей.

Высокие эксплуатационные характеристики аксиально-плунжерных насосов высокого давления воды способствуют тому, что они используются не только в перечисленных отраслях, но и для решения различных производственных задач на обогатительных фабриках, в химическом производстве и некоторых узкоспециализированных сферах промышленности.

НД в последнее время очень редко используется в канализационных и водопроводных системах. Зато гидравлический НД (ручной дозатор) нашёл своё применение в скважинах небольшого диаметра, где он применяется для подъёма воды. Также аксиально-плунжерный агрегат подходит для перекачки вязких жидкостей (осадка из отстойника) и может использоваться как ручной дозатор в быту, например, модели марки Hawk.

Классификация

Все агрегаты плунжерного типа, будь то насос марки Hawk или другого производителя, делятся на несколько видов:

  • с горизонтальным расположением цилиндров;
  • с вертикальным расположением цилиндров;
  • вакуумный;
  • многоплунжерный;
  • ручной;
  • автоматический;
  • с герметичными цилиндрами;
  • многоцилиндровый.

Устройство

Как правило, дозировочный агрегат плунжерного типа относится к приборам объёмной группы. Рабочие механизмы насоса двигаются возвратно-поступательно (аксиально). Схема устройства агрегата одностороннего действия выглядит следующим образом:

  • В рабочей камере НД находится напорный и всасывающий клапан, а также цилиндр с рабочим поршнем – плунжер.
  • Этот поршень совершает возвратно-поступательные движения, то есть двигается аксиально.
  • К рабочей камере высокого давления присоединён напорный трубопровод и всасывающий шланг.
  • За один цикл, равный повороту вала с кривошипом, в полость цилиндра всасывается, а потом под давлением выталкивается определённый объём жидкости, который зависит от площади поршня и его хода.

Схема работы агрегаты высокого давления двухстороннего действия выглядит так:

  1. В таком НД обе полости в цилиндре являются рабочими.
  2. Благодаря этому за один ход поршневого элемента в прямом направлении осуществляется всасывание и выталкивание жидкости.
  3. Такие процессы происходят и при обратном движении поршня в плунжере.

Важно: такая схема работы НД двухстороннего действия позволяет увеличить подачу в два раза в сравнении с агрегатами одностороннего действия. Помимо этого такой гидравлический прибор обеспечивает более равномерную подачу жидкости.

Принцип работы

Главная рабочая деталь плунжерного насоса – это металлический стержень, совершающий возвратно-поступательные движения. В качестве движущей силы плунжера выступает электропривод. Поскольку он является ведущий рабочей деталью, к его механической прочности предъявляются высокие требования.

Принцип работы любого агрегата плунжерного типа (например, насоса Hawk) основан на том, что все движущиеся механизмы не соприкасаются с внутренней плоскостью рабочей камеры. Неважно, ручной или автоматический дозатор используется, принцип работы выглядит следующим образом:

  1. Когда плунжер осуществляет движение вправо, происходит снижение давления в рабочей камере. При этом параметры всасываемости устройства остаются на прежнем высоком уровне.
  2. Во время такого движения механизма происходит перемещение рабочей среды в рабочую камеру.
  3. Во время движения плунжера в обратную сторону происходит обратный процесс, и жидкость вытесняется из камеры.

Поскольку дозировочный гидравлический насос сконструирован таким образом, что во время его интенсивной работы возникают пульсации и вибрации разного рода, это негативно сказывается на общей работе и долговечности прибора. Чтобы сгладить такое деструктивное воздействие, выполняется подключение нескольких рабочих плунжеров. По сути, такой плунжерный насос состоит из трёх агрегатов одностороннего действия, объединённых одним коленчатым валом. При этом кривошипы каждого объединённого насосного оборудования располагаются пол углом 120° друг к другу.

Также равномерную подачу жидкости обеспечивает дифференциальный плунжерный насос, в котором обе полости цилиндра являются рабочими. Однако такой дозатор имеет только два клапана: нагнетательный и всасывающий.

Именно поэтому подобный ручной или автоматический дозатор за один оборот коленчатого вала обеспечивает один цикл всасывания жидкости и два цикла выталкивания. В этом случае подача воды будет такой же, как у агрегатов одностороннего действия, но равномерность подачи повысится.

Частые неисправности

Даже самое современное насосное оборудование, например, марки Hawk, иногда требует ремонта. К распространённым неисправностям можно отнести такие поломки:

  1. Из-за повышенной вибрации ослабевает крепление к кронштейну.
  2. Периодически нужно проверять соосность валов и подтягивать винты крепления.
  3. Иногда требуется выполнять замену манжеты и ремонт вала.

Плунжерные насосы высокого давления



Плунжерные насосы высокого давления

Швейцарские

традиции.

Качественные

и технологичные

инжиниринговые

решения.

Компания ENCE GmbH / Швейцария, готова разработать и поставить по Вашему индивидуальному техническому заданию плунжерные насосы высокого давления.

  • Типы и виды насосов
  • Плунжерные насосы (давление до 150бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы высокого давления (75 — 200бар)
  • Геометрические размеры и чертеж, Технические характеристики
  • Плунжерные насосы высокого давления (180 — 250бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса, Технические преимущества
  • Плунжерные насосы высокого давления до 320 бар
  • Геометрические размеры и чертеж, Технические характеристики
  • Плунжерные насосы высокого давления до 370 бар
  • Геометрические размеры и чертеж, Технические характеристики
  • Плунжерные насосы высокого давления до 400 бар, вариант-1
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы высокого давления до 400 бар, вариант-2
  • Геометрические размеры и чертеж, Технические Данные Насоса, Общая информация и преимущества
  • Плунжерные насосы высокого давления (135 — 650бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы высокого давления (180 — 750бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы высокого давления (250 — 750бар)
  • Геометрические размеры и чертеж, Технические характеристики насоса
  • Плунжерные насосы высокого давления (320 — 750бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы высокого давления (400 — 750бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса, Технические преимущества
  • Отрасли и сфера применения насосов высокого давления до 750 бар
  • Плунжерные насосы высокого давления (700 — 1000бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса, Общая информация и преимущества
  • Плунжерные насосы высокого давления (400 — 1500бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы высокого давления (420 — 1500бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы высокого давления (650 — 1500бар)
  • Геометрические размеры и чертеж, Технические характеристики насоса
  • Плунжерные насосы высокого давления (700 — 1500бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса, Общая информация и преимущества
  • Плунжерные насосы высокого давления (800 — 1500бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы сверхвысокого давления (1500 — 3000бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы сверхвысокого давления (2000 — 3000бар)
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы сверхвысокого давления (2000 — 3000бар), варианты-2
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы сверхвысокого давления (2000 — 3000бар), варианты-3
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Плунжерные насосы сверхвысокого давления (2000 — 3000бар), варианты-4
  • Геометрические размеры и чертеж, Технические Данные Насоса
  • Общее применение плунжерных насосов высокого давления

Типы и виды насосов

Плунжерные насосы (давление до 150 бар)

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Усилие на шатуне: 29. 7 кН

Плунжерные насосы высокого давления


(диапазон давления 75 — 200бар)

Геометрические размеры и чертеж:

Длина хода штока: 45 мм
Давление на входе: 2 бар
Усилие на шатуне: 7.5 Кн

Плунжерные насосы высокого давления


(диапазон давления 180 — 250бар)

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Усилие на шатуне: 50 кН

Технические преимущества плунжерных насосов высокого давления до 250 бар

  • Привод Насоса. Надежный приводной механизм с изменяемым передаточным числом
  • Головка Насоса. Гидравлически оптимальное расположение клапанов
  • Необслуживаемое уплотнение плунжера с комплектом пластинчатых уплотнений
  • Плунжеры из керамики
  • Продолжительный срок службы

Плунжерные насосы высокого давления до 320 бар

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Треб. давление на входе: 1.5-5 бар
Усилие на шатуне: 40 кН

Плунжерные насосы высокого давления до 370 бар

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Давление на входе: 1.5-5 бар
Усилие на шатуне: 50 кН

Плунжерные насосы высокого давления до 400 бар, вариант-1

Геометрические размеры и чертеж:

Длина хода штока:140 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 128 кН

Плунжерные насосы высокого давления до 400 бар, вариант-2

Геометрические размеры и чертеж:

Длина хода штока: 130 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 110 кН

Общая информация и преимущества

  • Предназначены для подачи загрязненной воды, содержащей гранулированные или волокнистые твердые частицы различной величины и геометрии
  • При работе с водой, содержащей грубые загрязнения, требуется установка в подводящую линию предварительного фильтра
  • Все узлы, подвергающиеся повышенному износу вследствие воздействия твердых частиц, удобны для доступа и проведения работ по их снятию и установке
  • При монтаже и демонтаже всасывающего и напорного трубопроводов не нужно ослаблять их соединения
  • Надежное уплотнение, в том числе и при абразивном воздействии твердых частиц, благодаря эластичным вставкам конических клапанов
  • Седла клапанов, изготовленные из коррозионностойкой стали, имеют две рабочих поверхности и могут быть использованы дважды
  • В режиме без создания давления вакуумирование рабочих камер цилиндров по отдельности осуществляется посредством подъема толкателя клапана

Плунжерные насосы высокого давления


(диапазон давления 135 — 650бар)

Геометрические размеры и чертеж:

Длина хода штока: 44. 5 мм
Давление на входе: 2 бара/3 бара
Усилие на шатуне: 21 кН

Плунжерные насосы высокого давления


(диапазон давления 180 — 750бар)

Геометрические размеры и чертеж:

Длина хода штока: 73 мм
Давление на входе: 2 бар
Усилие на шатуне: 29.4 кН

Плунжерные насосы высокого давления


(диапазон давления 250 — 750бар)

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Давление на входе: 2 — 5 бар
Усилие на шатуне: 40 кН

Плунжерные насосы высокого давления


(диапазон давления 320 — 750бар)

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Давление на входе: 2 — 5 бар
Усилие на шатуне: 50 кН

Плунжерные насосы высокого давления


(диапазон давления 400 — 750бар)

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Давление на входе: 2 бара
Усилие на шатуне: 70 кН

Технические преимущества плунжерных насосов высокого давления до 750 бар

  • Привод Насоса. Надежный приводной механизм с принудительной масляной смазкой и изменяемым передаточным числом
  • Головка Насоса. Ремонтопригодная головка насоса в блочном исполнении из обработанной кованой стали
  • Всасывающий и напорный патрубки с фланцами
  • Конструкция клапана обеспечивает высокий КПД и простоту обслуживания
  • Необслуживаемое уплотнение плунжера с комплектом пластинчатых уплотнений
  • Продолжительный срок службы
  • Возможно специальное исполнение. Изготовление головки насоса, цилиндров и клапанов из специальных материалов для перекачки агрессивных сред, к примеру, морской воды

Отрасли и сфера применения насосов высокого давления до 750 бар

Сельское хозяйство
Автомобильная и авиационная промышленность
Производство напитков
Цементная промышленность
Химическая промышленность
Строительная и бетонная промышленность
Машиностроительная промышленность
Пищевая промышленность
Производство стекла, фарфора, керамики
Черная металлургия, сталелитейная промышленность и производство металлов
Добыча полезных ископаемых
Коммунальное хозяйство
Добыча нефти и газа
Энергетическая промышленность
Общественный транспорт
Целлюлозно-бумажная промышленность
Кораблестроение
Деревообрабатывающая и деревоперерабатывающая промышленность

Плунжерные насосы высокого давления


(диапазон давления 700 — 1000бар)

Геометрические размеры и чертеж:

Длина хода штока: 44. 5 мм
Требуемое давление на входе: 3 — 8 бар
Усилие на шатуне: 21.6 кН

Общая информация и преимущества

  • Компактные размеры благодаря Y-образному выходу всасывающей и напорной магистралей в рабочую зону
  • Двухсоставная головка насоса
  • Длительный срок службы при непрерывной эксплуатации
  • Малый вес
  • Привод Насоса. Надежный приводной механизм, с защитой от пыли и брызг воды
  • Головка Насоса. Очень ровная конструкция, без дополнительных нагрузок. Изготовлена из коррозионностойкой, высокопрочной нержавеющей кованой стали
  • Особая конструкция седла клапана
  • Сменные комплекты для различных производительностей и избыточных давлений
  • Дополнительная система затвора воды
  • Высокий гидравлический КПД

Плунжерные насосы высокого давления


(диапазон давления 400 — 1500бар)

Геометрические размеры и чертеж:

Длина хода штока: 130 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 81 кН

Плунжерные насосы высокого давления


(диапазон давления 420 — 1500бар)

Плунжерные насосы высокого давления WOMA

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 40 кН

Плунжерные насосы высокого давления


(диапазон давления 650 — 1500бар)

Геометрические размеры и чертеж:

Длина хода штока: 140 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 128 кН

Плунжерные насосы высокого давления


(диапазон давления 700 — 1500бар)

Геометрические размеры и чертеж:

Длина хода штока: 130 мм
Требуемое давление на входе: 3 — 8 бар
Усилие на шатуне: 110 кН

Общая информация и преимущества

  • Привод Насоса. Надежный приводной механизм с принудительной масляной смазкой и изменяемым передаточным числом
  • Головка насоса. Головка насоса без дополнительных нагрузок в исполнении с центральным клапаном
  • Бронированные гидростатическим методом уплотнительные втулки
  • Плунжеров из твердого сплава и системы динамических уплотнений
  • Высокий объемный КПД
  • Работа без пульсации благодаря оптимизированной кинематике клапанов
  • Длительный срок службы всех компонентов головки насоса благодаря использованию высококачественных материалов
  • Удобство обслуживания из-за простоты монтажа и доступности

Плунжерные насосы высокого давления


(диапазон давления 800 — 1500бар)

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 50 кН

Плунжерные насосы сверхвысокого давления


(диапазон давления 1500 — 3000бар)

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Треб. давление на входе: 3 — 8 бар
Усилие на шатуне: 40 кН

Плунжерные насосы сверхвысокого давления


(диапазон давления 2000 — 3000бар)

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 50 кН

Плунжерные насосы сверхвысокого давления


(диапазон давления 2000 — 3000бар), вариант-2

Геометрические размеры и чертеж:

Длина хода штока: 95 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 70 кН

Плунжерные насосы сверхвысокого давления


(диапазон давления 2000 — 3000бар), вариант-3

Геометрические размеры и чертеж:

Длина хода штока: 130 мм
Давление на входе: 3 — 8 бар
Усилие на шатуне: 81 кН

Плунжерные насосы сверхвысокого давления


(диапазон давления 2000 — 3000бар), вариант-4

Геометрические размеры и чертеж

Длина хода штока: 130 мм
Требуемое давление на входе: 3 — 8 бар
Усилие на шатуне: 110 кН

Общее применение плунжерных насосов высокого давления

  • Резка бетона защитных конструкций, стальных аппаратов (теплообменников, резервуаров, колонн, крышек аппаратов и пр. ), стальных шпал, мостовых балок, арматуры и пр.
  • Удаление лака и краски с красочных резервуаров, стальных балок, рельсовых путей и т.п.
  • Очистка воздухоподогревателей, теплообменника, бетона, грохотов, армированного бетона высокого давления, очистка эбулляторов воздухоподогревателя, обслуживание рельсов.
  • Очистка клинкера, смесительных контейнеров, удаление цемента с гипсовых контейнеров, поврежденной цементной футеровки, битума, трудная выемка бетона и цементного раствора, резка и демонтаж сталесодержащей кладки.
  • Вырезка под высоким давлением из металла (также пластмасс и других более мягких материалов) различных изделий. Толщина металла может быть до 400 мм.

Водяные насосы высокого давления Pratissoli

  2. Продукция
  3. Водяные насосы

Водяные насосы высокого давления Pratissoli Interpump Италия.

Прямые поставки, гарантия, лучшая цена на рынке СНГ.

Водяные насосы высокого давления Pratissoli

Поршневые насосы высокого давления производства завода Pratissoli (Италия), ориентированы в основном на объекты промышленного значения, их отличительная особенность это относительно не высокая стоимость и высокий уровень надежности. Завод выпускает насосы производительностью от 8 до 428 л/м, давлением от 80 до 1500 бар.

 Плунжерные насосы высокого давления Pratissoli назанчение

Плунжерные насосы высокого давления Pratissoli предназначены для перекачивания чистой воды и жидкостей, схожих по свойствам с водой, с вязкостью до 100 сантистокс, температура которых не превышает 65°. При температурах до 85°, в случае использования морской воды (обратный осмос), в пищевой, химической и фармацевтической промышленности следует использовать насосы Pratissoli, проточная часть которых изготовлена из нержавеющей стали AISI 316.

Плунжерные насосы Pratissoli не предназначены для перекачивания потенциально опасных (взрывоопасных, токсичных и горючих) жидкостей.


При перекачивании агрессивных химических сред и в случае неполного понимания приведенных далее инструкций, просим связаться с нашей технической службой.
Основными параметрами для выбора насоса Pratissoli являются производительность, давление, скорость вращения и потребляемая мощность.


В случае соединения насоса с электродвигателем, следует выбрать двигатель, мощность которого превышала бы указанное в каталоге значение.
В случае соединения насоса с двигателем внутреннего сгорания, следует выбрать двигатель, мощность которого превышала бы указанное в каталоге значение не менее чем на 30%.
Потребляемая насосом мощность определяется по формуле:


кВт = Q x P / 523


где:
кВт = потребляемая мощность (в кВт)
Q = расход (л/мин)
P = давление (бар)
523 = коэффициент


ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ


Для обеспечения правильной работы насоса давление жидкости на входе не должно превышать 8 бар. В случае подвода питательной жидкости из емкости допускается установка насоса на одном уровне с дном емкости. Неправильное подвод питательной жидкости может привести к серьезному повреждению насоса.
Внимание: неправильная установка насосного оборудования может привести к несчастным случаям и материальному ущербу.


В связи с этим, чрезвычайно важно соблюдать все нижеперечисленные правила:
1. Запрещается использовать насос с характеристиками давления и скорости вращения вала, превышающими значения, указанные в производственной таблице для данной модели.


2. Для обеспечения нормальной смазки механической части насос следует установить в горизонтальном положении.


3. Входная магистраль должна обеспечивать подвод необходимого количества жидкости, соответствующего производительности насоса. Диаметр входной магистрали не должен быть меньше диаметра входа насоса. Необходимо обеспечить минимальное количество изгибов, тройников, сужений и. т.д. Каждое соединение должно быть надлежащим образом закреплено для предотвращения утечек или попадания внутрь воздуха. Попадание воздуха во входную магистраль приводит к возникновению кавитации, которая увеличивает нагрузку на элементы насоса. Для обеспечения долгого срока службы следует избегать попадание песка и других твердых частиц, которые приводят к быстрому износу клапанов, плунжеров и уплотнений. Для предотвращения их попадания необходимо установить фильтр с размером ячейки не более 60 мкм.


4. Напорная магистраль должна выдерживать рабочее давление насоса.


5. Во избежание несчастных случаев и повреждения насоса, необходимо использовать предохранительный клапан для регулировки давления, предотвращающий возможность случайного превышения рабочего давления. Для контроля значения давления рекомендована установка манометра в напорную магистраль.


6. Плунжерные насосы Pratissoli могут соединяться с электродвигателями различными способами: клиноременная передача, прямое соединение или через эластичную муфту. При соединении через клиноременную передачу не забудьте выровнить шкивы, отрегулировать натяжение ремней и обеспечить соответствующую защиту. Чрезмерное натяжение ремней может привести к перегреву масла и сокращению срока службы подшипников.


7. Прежде чем запускать насос проверьте уровень масла. Рекомендуем провести первую замену масла через 50 часов работы, а последующие замены — через каждые 500 часов. Для насосов Pratissoli следует использовать масло SAE 20/40W.


8. Не допускается работа насоса всухую! Это приведет к быстрому износу уплотнений и снятию гарантии.


Предупреждение: в случае несоблюдения данных условий работы, гарантия считается аннулированной.
ГАРАНТИЯ
Гарантия на продукцию Pratissoli составляет 12 месяцев с даты отгрузки с предприятия.
Гарантия не распространяется на быстроизнашиваемые детали – клапана и уплотнения.
Ремонт и замена бракованных изделий выполняются только квалифицированными специалистами с использованием только оригинальных запасных частей.
Неавторизованное использование запасных частей, не являющихся оригинальными запчастями компании Pratissoli, ведет к автоматической отмене гарантии.



Наш телефон

+7 (495) 666-25-90

Написать нам

[email protected]

Наш адрес

Москва, ул. Душинская, 7/2

Как устроен плунжерный насос высокого давления

Широкое распространение имеют гидравлические системы высокого давления. Они применяются как в бытовых приборах, так и условиях промышленного использования. Обязательным агрегатом для них является плунжерный насос высокого давления, в каждом из которых сочетается относительная простота изготовления, высокая степень надежности во время эксплуатации, а также эффективность.

Данный узел используется в качестве привода либо механизма у смежных узлов. Принцип работы гидравлического узла задействован во многих сферах деятельности человека.

Современные плунжерные насосы высокого давления по своему строению, условиям работы и функционалу имеют большое сходство с поршневыми аналогами. Этому способствует наличие плунжера (англ. plunger — погружаться), представляющего собой пустотелый цилиндр. Он «ходит» в уплотняющем сальнике, не соприкасаясь со стенками рабочего цилиндра. Гидравлические дозаторы ручного типа используются гораздо реже. Производительность узла достигает 90%.

Плунжерные насосы отличаются высокой производительностью на фоне элементарной эксплуатации

Популярными сферами применения являются области, связанные с нефтепереработкой и химией. Также используют насос для мойки высокого давления. Гидравлические агрегаты применяют для изготовления растворов, компоненты которых подобраны с высокой степенью точность. За счет конструктивных особенностей производители предлагают объемные и необъемные тип.

Особые эксплуатационные условия обязывают задействовать в изготовлении материалы, обеспечивающие длительную и стабильную работу плунжеру, а также стойкость к износу, герметичность, высокие прочностные характеристики. КПД выпускаемых агрегатов превышает 0,9. Дифференциация видов по конструкционным особенностям следующая:

  • горизонтальные;
  • вертикальные;
  • многоцилиндровые;
  • ручные;
  • автоматические;
  • многоплунжерные;
  • с герметичными цилиндрами.

При этом очевидными являются следующие преимущества, которыми обладает практически каждый плунжерный насос высокого давления:

  • монтажные работы выполнить очень просто;
  • управлять аппаратом не составит труда;
  • конструкционное исполнение позволяет провести индивидуальную настройку;
  • предусмотрена система смазки, позволяющая к ней легко добраться;
  • присутствует возможность плунжерный насос высокого давления отрегулировать на выход нужного рабочего давления за счет правильного подбора числа плунжеров.

Плунжерные насосы высокого давления способны перекачать вязкую жидкость или эмульсию, содержащую абразивные частицы.

Внутреннее устройство

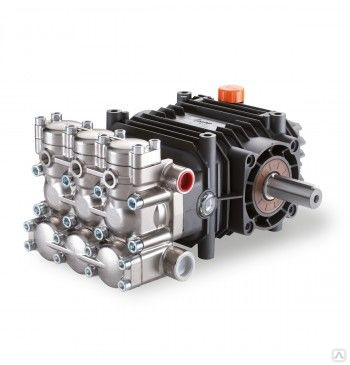

Плунжерные насосы высокого давления Pratissoli

Основная масса моделей, представленных на отечественном рынке, будь то профессиональный или бытовой аппарат, представляет собой устройство объемного типа. Рабочие элементы перемещаются возвратно-поступательным методом. Такое аксиальное движение подразумевает следующий алгоритм:

  • внутри камеры располагаются два клапана: всасывающий и напорный, включая цилиндр с задействованным в процессе плунжером;
  • во время рабочего процесса плунжер перемещается аксиально;
  • рабочая камера соединена с двумя трубопроводами: заборный и выходной;
  • рабочий цикл состоит из полного поворота кривошипа, за это время плунжер успевает захватить дозированную порцию жидкости из всасывающей части и отправить ее в напорную трубу.

ВИДЕО: Производство плунжерных насосов Speck Triplex Plunger pump production manufacture

Объем жидкости, который способны прокачать насосы высокого давления для воды, зависит от диаметра плунжера и его хода. Важно знать, что существуют агрегаты высокого давления (авд), использующие в конструкции принцип двустороннего действия. Они обладают следующими особенностями:

  • для эксплуатации агрегата задействованы обе полости цилиндра;
  • в течение полуоборота коленвала, когда плунжер перемещается в одну сторону, происходит одновременно забор и выпрыскивание жидкости;
  • во время проворачивания коленвала до полного оборота в полостях цилиндра также происходит два процесса, но оба в обратном направлении.

Двусторонняя схема обеспечивает двукратное увеличение подачи жидкости, в отличие от аппаратов с односторонним процессом. Также эти насосы высокого давления для воды создают равномерный поток.

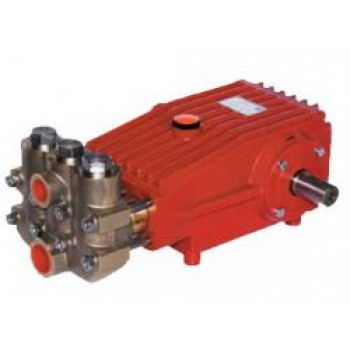

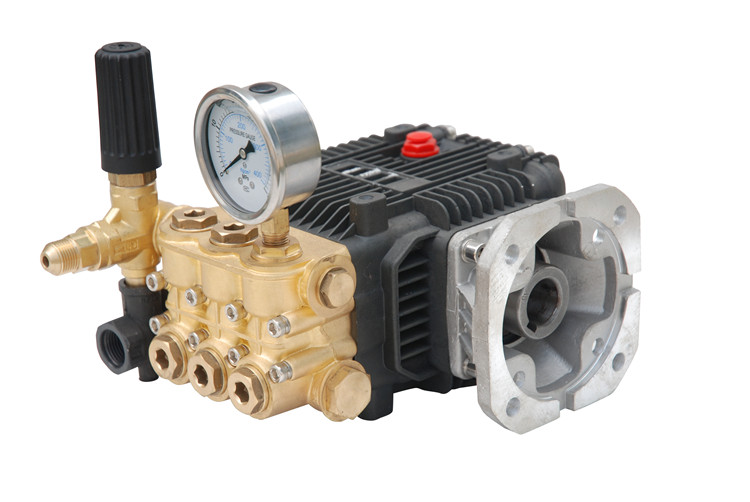

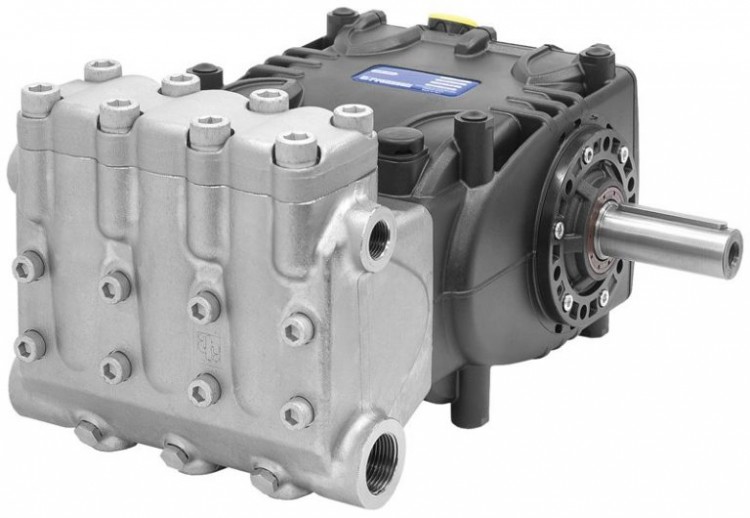

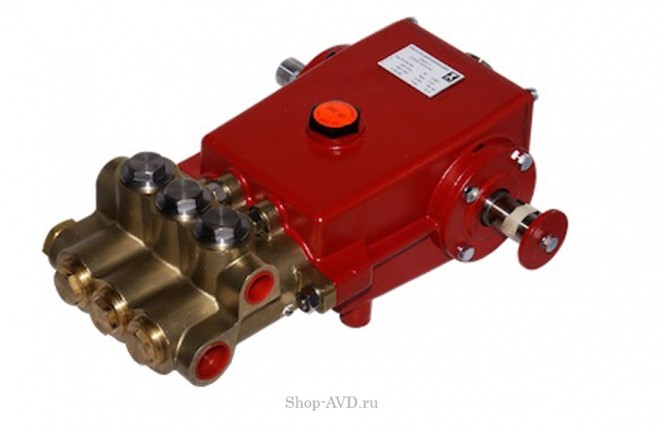

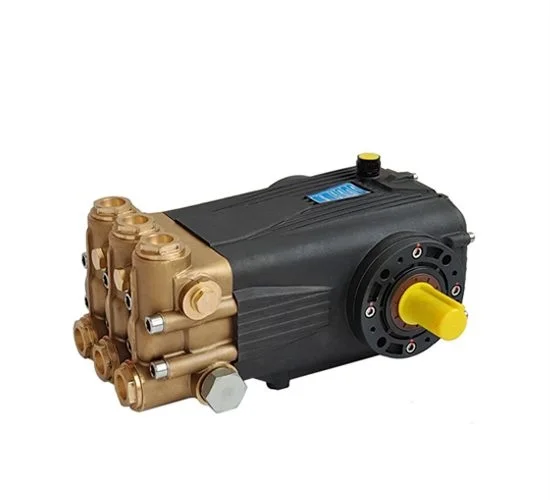

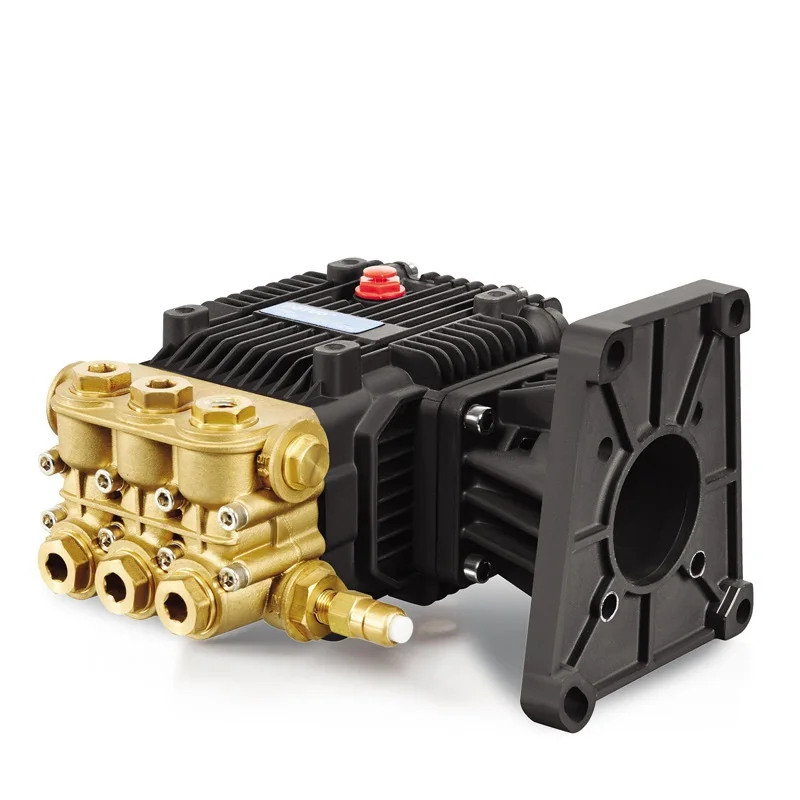

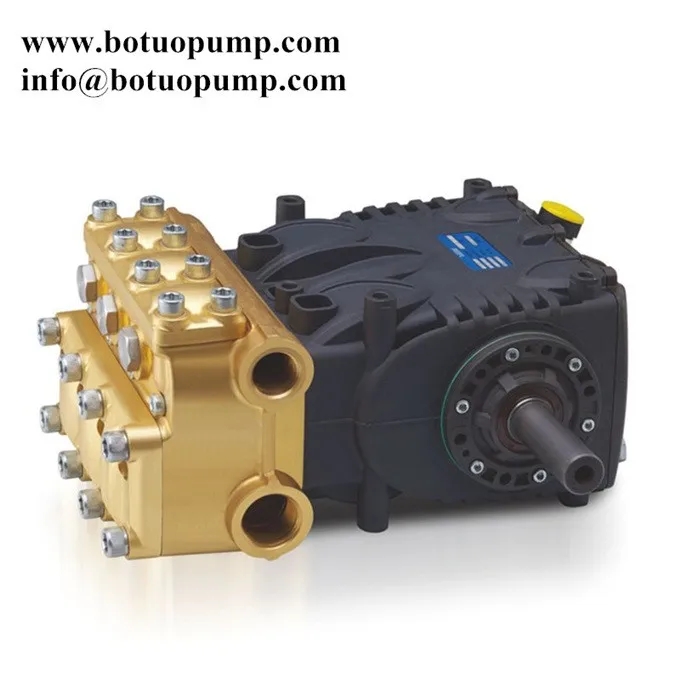

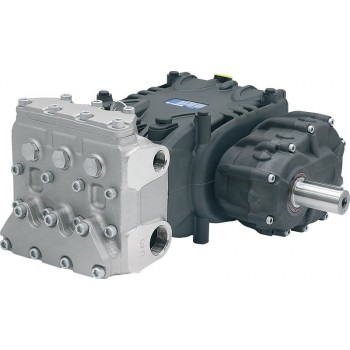

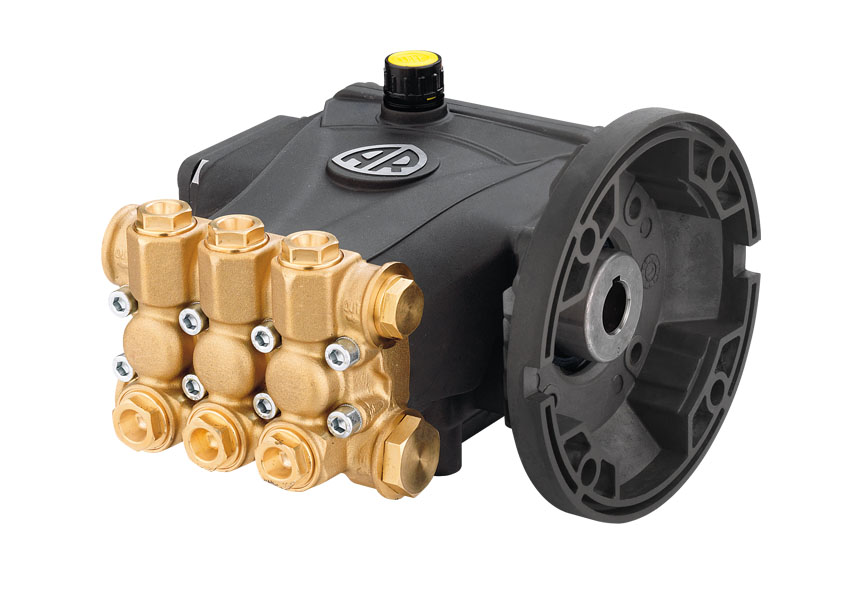

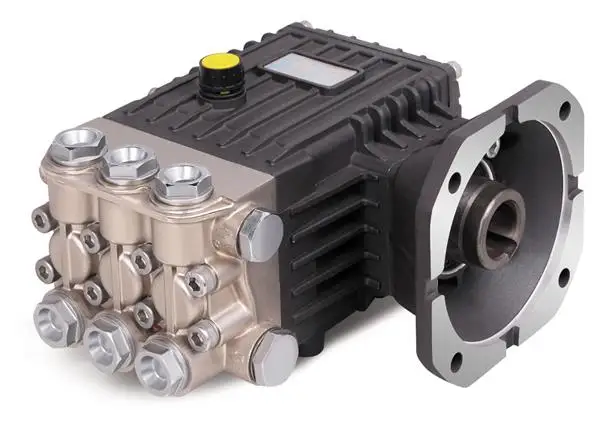

Насос трех плунжерный P52/72-200

Плунжерный насос высокого давления имеет высокую стоимость во многом за счет высокой степени точности изготовления деталей. Подгонка сопряжения между поверхностями обеспечивает зазоры в несколько микрон. Также требуется минимальная степень шероховатости (выше, чем Rz 1,25) на поверхности штока. Он должен калиться в печах ТВЧ, чтобы придать наружному слою изделия необходимую твердость, а более податливая центральная часть придаст изделию пластичность.

Принцип работы

Важную роль в плунжерных насосах играет сам плунжер, который изготавливается в виде стержня (штока). Его задачей является осевое перемещение вдоль цилиндра. Движение обеспечивается за счет электропривода, раскручивающего коленвал, кулачек которого упирается в торец штока. Точность сопряжения стержня и отверстия обеспечивает технологическую герметичность узла.

Как работает аппарат

  1. На первоначальном этапе плунжерный насос высокого давления обеспечивает перемещение штока в обратном направлении от рабочей камеры. За счет образовавшегося разряжения в полости открывается впускной клапан, выпускной при этом будет закрыт.
  2. Жидкость проникает в установленном количестве из заборного трубопровода. Плунжер, достигнув крайней точки удаления, начинает движение в обратном направлении.
  3. Увеличивающееся давление в рабочей камере блокирует впускной клапан, одновременно открывая выпускной. Жидкость удаляется по выходному трубопроводу. Цикл повторяется снова.

Специфика подобной аппаратуры для автомойки такова, что в процессе работы образуются вибрации и пульсирование агрегата. Такие побочные эффекты сказываются на эффективности и сроке бесперебойной эксплуатации.

Минимизировать разбалансировку позволяет включение в рабочий цикл нескольких рабочих плунжеров, чем успешно пользуются производители агрегатов. На кривошип монтируют три плунжера, расположенных под 1200 к осям друг друга. Позитивное влияние оказывает использование двух рабочих полостей в двусторонних конструкциях.

Промышленные установки способны выдавать приводную мощность до 800 кВт, а рабочее давление создается до 3500 бар. В бытовых условиях применяют аппаратуру, поддерживающую давление 3-20 бар и способную перекачивать до 1000 л/час.

Возможные неисправности

Промышленное и бытовое оборудование нуждается в правильном уходе и обслуживании. Для этого необходимо знать его слабые места, чтобы продлить срок службы агрегатов. Проблемные участки большинства моделей сводятся к следующему:

  • повышенная вибрация способствует ослабления крепления к кронштейну;
  • во время профилактических работ необходимо контролировать соосность валов и затягивать крепежные винты;
  • для обеспечения герметичности своевременно меняют сальник;
  • подтягиваем коллектор вверх от картера таким образом, чтобы не повреждать встроенные плунжеры;
  • просматриваем периодически целостность вала, выявляя на нем возможные трещины, сколы или наличие изгибов, при необходимости проводим замену на ремонтные.

Это относится как к отечественным, так и зарубежным устройствам.

ВИДЕО: Плунжерный насос Speck Triplex Plunger pump animation

Виды насосов высокого давления. Стоимость плунжерных насосов. Изготовление поршневого насоса

На даче или на участке за городом обязательно должен присутствовать тот или иной источник воды. Без него невозможно будет ухаживать за огородом, да и пребывание за городом без воды не будет комфортным. Далеко не в каждом посёлке или селении присутствует возможность центрального водоснабжения. И даже если оно есть, то могут быть проблемы, связанные с давлением, а ведь летом воды нужно использовать намного больше.

Проблема решается посредством водяных насосов высокого давления, которые позволят обеспечить вас водой в нужном количестве и при хорошем напоре. Что представляет собой водяной насос высокого давления, какова его цена и многое другое, все это вы узнаете из этого материала.

Преимущества водяных насосов

Водяные насосы высокого давления имеют немало преимуществ. В частности, с их помощью можно сберечь массу времени, если использовать такие насосы при поливе сада или огорода, ведь установить их можно просто и без лишней помощи.

Кроме того, покупателей привлекают такие характеристики водяных насосов, как:

  • огромный выбор видов и моделей;
  • приемлемая цена изделий;
  • простота использования агрегата.

Независимо от того, какую модель изделия вы выбрали, обязательно используйте его строго согласно инструкции.

Классификация водяных насосов высокого давления

Разные виды насосов высокого давления отличаются друг от друга по таким характеристикам: условиям работы, задачам, способам создания вакуума.

А вот принцип работы у всех приборов высокого давления одинаковый. В процессе работы насос создаёт внутри вакуум , потом жидкость переходит из резервуара в вакуумную камеру, а затем под высоким давлением выталкивается наружу.

Описание вихревых моделей

Вакуум в насосах высокого давления вихревого типа создаётся посредством вращения плоского диска, где радиально размещены вихревые лопатки. Такой диск также называют вихревым колесом.

При вращении диска влага переходит в полость корпуса конструкции, а затем под давлением вытесняется посредством вращения лопастей. Главные преимущества таких моделей:

  • хорошее всасывание;
  • им не опасны воздушные пузырьки.

Однако, насосы высокого давления этого типа очень чувствительны к взвешенным частицам , что создаёт трудности при перекачивании грязной воды.

Вибрационные насосы высокого давления

Ключевым элементом такой модели выступает электромагнит. Её принцип работы очень прост:

  • После подачи переменного напряжения на обмотку магнит притягивает якорь.
  • При смене полярности якорь возвращается в исходное положение.
  • За краткое время якорь и поршень способны сменить положение порядка ста раз.
  • Вибрации провоцируют колебания, которые выбрасывают частицы воды через клапан в напорный патрубок.

Также несомненным преимуществом такого насоса является отсутствие вращающихся частиц и электродвигателя.

Характеристики центробежных моделей насосов высокого давления

Водяной насос центробежного типа подразделяется на такие виды: погружной, поверхностный . С рабочим валом, расположенным горизонтально и с рабочим валом, размещённым в вертикальном положении.

Лопасти рабочего колеса способны воздействовать на воду, это и даёт рабочую силу, создаёт движение воды и напор под давлением.

Ручной насос для скважин наиболее привлекателен в плане цены и неприхотлив в эксплуатации. Его можно использовать даже там, где нет электричества и не нужно воды в большом количестве. Такой прибор срабатывает посредством одного усилия человека. В нём практически не бывает холостого хода.

Подобные модели бывают поршневыми и крыльчатыми . Поршневые более популярны, они способны подавать воду с глубины до 20 м и способны выкачивать за один рабочий цикл до 2000 мл. Крыльчатые конструкции компактнее, но с такой же глубины будут выкачивать несколько меньше.

Водяные насосы высокого давления незаменимы, когда при том или ином давлении отсутствует нужный напор воды.

Циркуляционные и дренажные насосы и их характеристики

Далеко не всегда для работы достаточно только водоподъёмных насосов. Например, для отопительной системы нужен насос циркуляционного типа, а для канализации потребуется дренажный.

Циркуляционные модели нужны для принудительной циркуляции воды посредством автономной отопительной системы. Они отличаются тихой работой, но при этом достаточно энергозатратные.

А вот дренажные модели нужны для таких нужд:

  • с целью откачки воды после осадков;
  • для очищения стоков канализации;
  • для откачки воды из выгребных ям.

При использовании изделия в основном в чистой воде, можно брать недорогую модель с пластмассовыми элементами, а вот для работ в грязной воде лучше приобретать модели на основе материалов, имеющих антикоррозийные свойства.

Дренажные конструкции часто снабжены специальным поплавком для контроля нужного уровня воды. Насосы этого типа имеют такие свойства:

  • для его производства используются материалы с повышенными техническими и эксплуатационными характеристиками, они устойчивы не только к коррозии, но и к разным химическим веществам;
  • в основном такие модели оснащены измельчителями, которые дробят большие частицы, чтобы не возникало проблем во время отвода стоковых вод.

Средние цены на водяные насосы высокого давления

Стоимость таких изделий разная и зависит она от следующих факторов:

  • напора воды;
  • пропускной способности;
  • фирмы-производителя.

Средняя цена насоса высокого давления – от 60 до 300 у. е . При этом помните, что наценки в различных торговых точках разные, соответственно, цена одинаковых моделей может существенно отличаться в двух магазинах.

Также цена зависит и от наличия на насосе специальных механизмов для автоматизации его работы, если они есть, то изделие стоит дороже. Также дороже придётся заплатить за модель с более высоким уровнем электрозащиты.

Помимо этого, на цену влияет и материал , использованный для изготовления корпуса. Модели из нержавеющей стали стоят дороже всего, алюминиевые и чугунные будут дешевле.

Также немаловажную роль при ценообразовании играет и компания-производитель . Более высокую цену имеют изделия от известных торговых марок, которые гарантируют высокое качество своей продукции.

Производители насосов

Самая известная компания, которая занимается их изготовлением — это Grundfos (Дания) . Она была основана более 60 лет назад и выпускает более 15 млн изделий в году. Производственные мощности компании есть в разных странах.

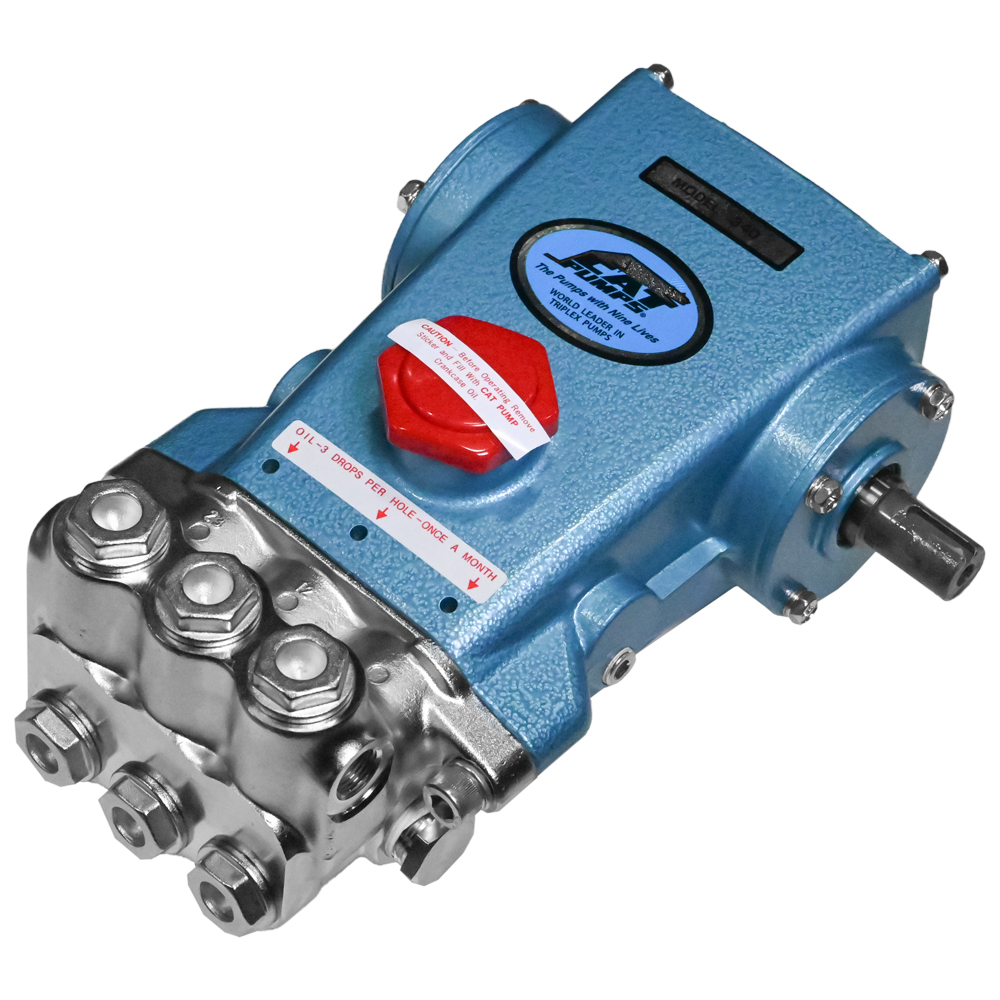

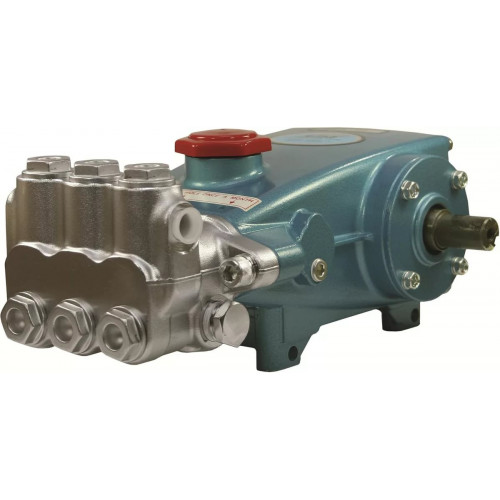

Вторая по популярности компания-производитель насосов в мире – это Cat Pumps . Её продукция качественная и надёжна, кроме того, она отличается своей универсальностью. А на рынке водяных насосов эта компания занимает лидирующие позиции благодаря тому, что её изделия имеют очень долгий срок эксплуатации.

Особенность продукции Cat Pumps – это применение трехплунжерного исполнения, которое при низкой пульсации способно давать высокое давление. Кроме того, три поршня работают в синхронном режиме, что даёт постоянный и плавный поток , это сокращает почти 90 процентов основных пульсаций.

Ещё одна известная компания-производитель водяных насосов – это Karcher. Они применяются для таких сфер, как:

  1. Системы водоснабжения.
  2. Очистные сооружения.
  3. Моечные установки.
  4. Промышленные объекты.

На отечественном рынке эти модели особенно популярны , они малошумны, надёжны и универсальны. Покупатели их используют в таких сферах своей жизни и работы, как:

  • Сельское хозяйство.
  • Производство.
  • Промышленность.
  • Уход за автомобилем.
  • Загородное хозяйство.

Продукция марки Karcher имеет такие преимущества:

  • малый вес;
  • компактность;
  • экономичность применения;
  • подходящая мощность;
  • небольшие затраты на эксплуатацию изделия.

Также хорошие отзывы имеет ещё одна немецкая компания по производству насосов Wilo, которая занимается данным направлением чуть больше десятка лет, хоть и известна на рынке уже достаточно долго.

Товары этой марки отличаются высоким качеством , они всегда являются воплощением новых технологий и идей. Мощности компании есть по всему миру, включая Южную Корею.

Наряду с известными европейскими моделями в продаже всегда есть более дешёвые их аналоги из Китая. Как правило, такие насосы имеют сомнительное качество и недолговечны . Однако, среди китайских брендов тоже есть исключения. Стоит отметить продукцию марки Sprut, отличающуюся высоким качеством.

Насосы высокого давления эта компания делает уже давно, и отечественные покупатели их успешно используют для квартир, частных домов и офисов. Низкая цена продукции в этом случае только плюс к качественному товару, а не показатель низкосортности.

Особенности выбора насоса высокого давления

Однако, при выборе нужного изделия, нужно опираться не только на бренд и цену, но и на другие показатели. Например, нужно заранее знать требуемую производительность и напор модели , эти показатели следует просчитать заранее.

Самостоятельно этого лучше не делать, а обратиться к специалистам , которые этим профессионально занимаются.

Купить водяной насос высокого давления можно во многих местах. Это и магазины бытовой техники, и интернет-магазины, и строительные рынки.

Но лучше всего выбирать фирменные салоны подобных изделий, где есть большой выбор, а консультанты смогут помочь вам профессионально подобрать нужную модель насоса. Кроме того, в подобных торговых точках вам будет предоставлена гарантия на выбранный товар.

Водяные насосы имеют разное назначение. В зависимости от своих нужд и финансовых ожиданий вы всегда сможете подобрать максимально подходящее для себя решение.

Водяной насос высокого давления — незаменимая вещь в условиях нехватки естественных источников водных ресурсов. При отсутствии водопровода или в загородном доме или поселке есть возможность самостоятельно решить вопрос подачи воды в условиях ее дефицита.

Предназначение

Водяной насос высокого давления обеспечивает функции, аналогичные системе централизованной подачи. Хороший напор жидкости из естественного источника производится помповой системой, которая работает на разных принципах.

Механизмы силовой подачи популярны по нескольким причинам:

Низкая стоимость;
— высокие эксплуатационные характеристики;
— большой выбор моделей по масштабу работ, цене;
— простота в использовании.

Поршневые и помповые устройства помогут обеспечить поступлениями воды огород, сад, наполнят бассейн или создадут аналог водопровода в доме без лишних затрат времени и сил. Не требуется помощь специалистов или большие материальные вложения — только соблюдение инструкции.

Принцип работы

Водяной насос высокого давления имеет общий принцип функционирования, одинаковый в составе самых разных моделей. Классифицировать системы подачи можно на основе разных задач, которые они выполняют, по способу создания вакуума и условий использования. В момент запуска создается вакуум внутри механизма, после чего жидкость проникает в вакуумную камеру, откуда выталкивается наружу под воздействием давления.

Виды помповых устройств

Основные типы механизмов подачи, представленные на современном рынке, могут быть следующие:

  1. Вихревые: создание вакуума обеспечивается путем вращения плоского диска с вихревыми лопатками (вихревого колеса). Лопасти выталкивают воду наружу после ее попадания в корпусную полость. Этому устройству не вредят попадающие воздушные пузырьки, но их могут повредить взвешенные частицы — из-за этого приходится выводить грязную воду.
  2. Вибрационные: роль насоса играет магнит на электрической основе, манипулирующий якорем и поршнем. Создаваемые колебания направляют воду в патрубки. При этом в конструкции нет электродвигателя и элементов вращения.
  3. Центробежные водяные насосы высокого давления. Эти устройства делятся на погружные и поверхностные, а также по способу размещения вала — горизонтальные и вертикальные. В них лопасти колеса выталкивают воду, создавая определенный напор.
  4. Дренажные и циркуляционные: помогают в случае необходимости отопления дома. Если вышеназванные виды относятся к водоподъемным, то циркуляция обеспечивает подачу цикличную. Отличительная особенность — низкая потребность в электроэнергии. Дренажные системы помогут вывести воду после паводка или для чистки канализации, поэтому их изготавливают из антикоррозийных материалов.
  5. Электрические водяные насосы высокого давления работают в условиях, когда требуется наличие измельчителя — для дробления крупных частиц, попадающих при отводе стоков.

Все виды помп обычно выполняются из качественных материалов и с разным уровнем сложности конструкции.


Они противостоят химическим воздействиям и коррозии.

Использование устройств

Водяной насос высокого давления для автомойки — наиболее известный способ использования этих механизмов. Силовая подача струи обеспечивает эффективное промывание поверхностей автомобилей.

Водяной насос высокого давления для дома — актуальное решение проблемы подачи воды в загородный коттедж, поселок, на дачный участок. Ниже мы поговорим о ценовых категориях.

Стоимость

Сколько стоит водяной насос высокого давления? Цена варьируется в зависимости от известности марки, страны производства, создаваемого напора воды и пропускного уровня.

В среднем стоимость колеблется от 50 до 500 долларов. Но многое зависит от наценки конкретного магазина или экономической ситуации. В условиях отсутствия конкуренции и актуального времени года (в случае паводков, наводнений) цены могут резко вырасти. Поэтому многие заказчики стремятся сделать покупку на специализированных сайтах. Такие магазины предлагают более приемлемые цены и гораздо больший выбор моделей. В целом стоимость конструкции может быть выше из-за наличия автоматики и дороговизны материала корпуса. Дороже всего обойдутся устройства из нержавеющих сплавов, дешевле — чугунные и алюминиевые.

Ведущие производители

Как отзываются о разных марках насосов специалисты? Общепризнанным экспертом по производству механизмов подачи воды считается датский бренд Grundfos, выпускающий такой товар, как водяной насос высокого давления, с 1945 года. И сегодня эта фирма выпускает более 15 миллионов экземпляров продукции в год! Конкурентоспособность компании основана на узкой специализации и сфокусированности на одной отрасли производства.

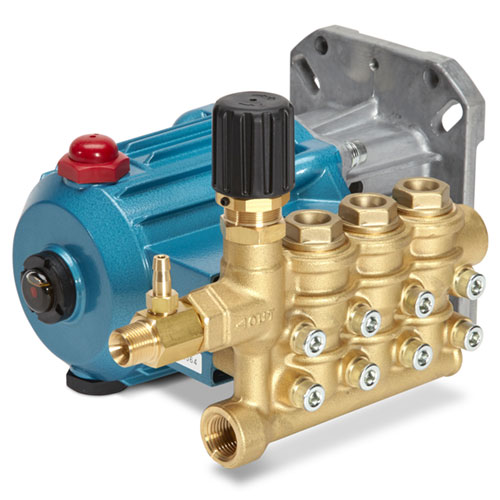

Также широко известен бренд CatPumps, который выделяется высокой надежностью и качеством своих устройств. Его водяной насос высокого давления для дома и практически любой среды обрел популярность из-за продолжительного срока эксплуатации. Эти механизмы обладают низкой пульсацией в сопровождении максимально высокого давления на основе трехплунжерного соединения.

Внутри работают три поршня, составляющие особенность данной конструкции, что обеспечивает равномерный и плавный поток, устраняющий 90% резких пульсаций.

Также известны на рынке помповой техники товары фирмы Karcher, используемые в водоснабжении, мойках и очистных сооружениях промышленных объектов. Другие производители являются последователями этих популярных марок, в том числе отечественные, но отстают от них по разным параметрам, хотя тоже вполне востребованы в своем сегменте.

Насосы незаменимы в быту, поскольку они производят выкачивание жидкости из водопровода и ее поднятие на этаж. Они бывают различные, поэтому выбирать их нужно не только по их характеристике, но также исходя из условий эксплуатации.

Самыми распространенными сегодня считаются центробежные насосы для воды, которые используются при подаче горячей и холодной чистой воды. Подача жидкости в таком устройстве осуществляется при вращении одного или же сразу 2-х рабочих колес. Вращаясь, колесо способно создать .

Виды центробежных насосов для воды:

  • самовсасывающие – они способны выкачивать воду с повышенным содержанием газов и могут начинать работу даже без какого-либо количества жидкости в всасывающем патрубке.
  • нормально всасывающие.

Многоступенчатые насосы имеют преимущество перед одноступенчатыми, поскольку в них можно создать мощный напор при довольно низкой производительности. Несмотря на то, что центробежный насос для воды бывает как горизонтальным, так и вертикальным, однако его установка должна быть только вертикальной.

Самовсасывающие насосы для воды способны всасывать жидкость с большим количеством и воздуха и при этом удалять газ с линии их всасывания. Их часто применяют при откачивании грязной жидкости из и при подаче жидкости из скважины к дому. Устройства с эжектором способны выкачивать жидкость с более глубоких колодцев и скважин.


центробежный насос

насос высокого давления для воды

Как правильно выбрать самовсасывающий насос для воды?

При выборе обязательно смотрите на такие характеристики, как:

  • корпус
  • несущий вал
  • колесо рабочее
  • электродвигатель
  • изоляцию
  • степень защиты и многие другие.

Что касается двигателя, то лучше всего выбирать установку с бесшумным двигателем с наружной вентиляцией закрытого типа, поскольку он может работать в беспрерывном постоянном режиме и считается более мощным.

Как выбрать для квартиры воды из массы вариантов?

Насос высокого давления для воды – отличное решение для автомоек и загородных домов

Массовое применение сегодня нашел насос высокого давления для воды. Это объясняется тем, что струя может под высоким давлением справиться практически с любым загрязнением, даже самым сложным. Такие устройства применяют на мойках для мытья автомобилей, а также в загородных домах для полива огорода.


самовсасывающий насос для воды

насос высокого давления

Насос высокого давления для воды нашел свое применение во время переработки отработанной воды, производстве форм керамических изделий, при рециркуляции краски и покрытии ею твердых материалов.

Единственным минусом данного вида установки является тот фактор, что хоть они и работают при отсутствии жидкости, но пользоваться ими в такой период крайне нежелательно.

В некоторых моделях установлена специальная система защиты от «сухого хода», такие модели защищены от поломок при внезапном пропадании подачи жидкости. Если во время работы такой установки не создается и не поддерживается постоянный напор, то аппарат начинает «дергаться» и очень быстро выходит из строя. Чтобы избежать его поломки нужно устанавливать прямо на раме аппарата накопительный бак, который обычно входит в комплект устройства.



Выбирая подходящую установку, нужно обязательно учитывать такой фактор, как глубина залегания воды. Инжекторные установки применяют для полива . При выборе самовсасывающих насосов для воды, нужно учитывать расход жидкости. Если в системе небольшой расход воды — установка сама автоматически отключается, а вода при этом поступает просто из бака.

В последнее время многие люди применяют такие аппараты, поскольку они работают практически бесшумно, благодаря чему их можно устанавливать прямо рядом с жильем. Установки поверхностного типа легки в обслуживании, а ремонт их достаточно прост из-за простоты их конструкции. Они стали просто незаменимы при поливе огородов и дач. Обычно такие установки располагают недалеко от водоемов, при этом его корпус не должен контактировать с водой, а насос должен располагаться всегда на поверхности.

Наша компания предлагает широкий ассортимент продукции для автомобильных моек, а также организаций занимающихся профессиональным клинингом. Плунжерные насосы высокого давления , реализуемые фирмой, поставляются в укомплектованном виде. Простота их использования и надежность сделают бизнес любого предприятия выгодным и беспроблемным.

Устройство плунжерного насоса

На смену устаревшему поршневому оборудованию пришла современная продукция – плунжерный насос . Особенностью подобной техники является возможность смешивания различных компонентов в заданных пропорциях. Это позволило достичь идеального эффекта при очищении различных поверхностей от грязи. В первую очередь, предлагаемая нашей компанией продукция, идеально подойдет для обустройства комплексов автомобильных моек.

Насос для мойки высокого давления позволяет смешивать чистящие средства, необходимые для качественной очистки авто от грязи. Основным отличием современного оборудования от устаревших моделей является наличие специального поршня. Речь идет о плунжере, который совершает возвратно-поступательные движения. Для бесперебойной работы механизма, требуется высокое качество материалов, из которого он изготовлен и идеальная герметичность. Поскольку в результате работы плунжерного насоса происходит активное смешивание химических веществ, материал оборудования должен быть устойчив к агрессивным средам.

Где приобретать насосы высокого давления?

Наша компания сотрудничает с ведущими производителями. В каталоге фирмы всегда имеются в наличии разнообразные плунжерные насосы и помпы. Под брендами Bertolini, Interpump Group, HAWK и пр. выпускается качественная продукция уже несколько десятилетий. Специалисты нашей компании готовы оказать всестороннюю помощь при выборе необходимой техники. Идеальное соотношение качества и стоимости предлагаемой продукции позволяет получить несомненную выгоду при оказании услуг своим клиентам не только крупным организациям, но и частным предпринимателям, которые стали нашими покупателями.

Как известно, без воды и ни туды, и ни сюды. Для жителей дачных поселков и не охваченных централизованной системой водоснабжения частных домов это не просто слова из песни, а грустная реальность. И даже если водопровод в поселке есть, летом живительную влагу часто приходится караулить по ночам, так как днем напора на всех не хватает.

В любом случае отчаиваться не стоит. Насосы водяные высокого давления, установленные в скважине или вмонтированные в систему, решают такие проблемы в два счета.

Насосы для индивидуальной системы водоснабжения

Независимо от того, откуда вы берете воду – из колодца (см. ), скважины или ближайшего водоема – её автоматическую подачу на участок и в дом с оптимальным давлением может обеспечить только правильно подобранный насос.

Параметры, необходимые для выбора

Нельзя пойти в магазин и купить любой насос просто потому, что вас устраивает его внешний вид или цена. Его необходимо подобрать по параметрам, соответствующим вашим потребностям и возможностям источника воды.

К ним относятся:

  • Производительность. Она зависит от необходимого вам расхода воды, который складывается из бытовых и хозяйственных нужд. Причем рассчитывают его исходя не из принятых нормативов, а из показателей максимального расхода всех точек водопотребления в единицу времени. Иными словами, нужно сложить количество литров, вытекающих за одну минуту, например, из крана на кухне, душевой лейки и поливочного крана во дворе, прибавить к ним расход на стиральную машину, чтобы получить максимальный расход при условии их одновременного включения. Полученное значение и будет служить ориентиром при выборе агрегата с требуемой производительностью.

Обратите внимание. Производительность, которой обладают водяные насосы высокого давления, не должна превышать производительность колодца или скважины. Если источник будет опустошаться быстрее, чем пополняться, это приведет к работе оборудования вхолостую и его поломке. Как решить эту проблему, расскажем чуть ниже.

  • Напор . Это значение высоты в метрах, на которую устройство может поднять воду. Но чтобы вычислить требуемый напор, нужно учитывать и расстояние её подачи по горизонтали. По упрощенной формуле он принимается равным 1/10 от длины горизонтальной магистрали.

Пример. Для подачи воды из скважины глубиной 10 метров на второй этаж дома, расположенный на высоте 4 метра от земли и удаленный от скважины на 12 метров, минимальный напор насоса рассчитывается так: 10 + 4 + 12/10 = 15,2 м.

На самом деле он должен быть выше, так как в этой формуле не учтены потери напора при прохождении воды по трубам, узлам и поворотам, диаметр трубопровода и многие другие показатели. Но самое главное – требуемое давление на выходе.

А оно будет низким, если выбранный вами насос будет обладать недостаточным напором. Именно поэтому для комфортного пользования системой водоснабжения следует выбирать насос высокого давления водяной – устройство этого агрегата позволяет добывать воду с больших глубин и подавать её потребителям под достаточным давлением.

Для справки. Для стабильной работы водоразборных устройств и бытовой техники оптимальным считается давление не ниже 1,5 и не выше 3 бар. Более высокие показатели приводят к быстрому износу труб и сантехнических приборов, испытывающих повышенные нагрузки.

Виды насосов высокого давления

Выбор агрегата должен основываться не только на его технических параметрах, но и на конструкции, способности работать в тех или иных условиях.

Самыми востребованными являются следующие виды:

  • Вибрационные (см. ). Принцип действия основан на способности магнита под действием переменного тока притягивать к себе и отпускать якорь, соединенный с поршнем. В течение одной секунды его положение меняется несколько десятков раз. В результате таких вибрационных колебаний и изменения давления в рабочей камере вода сначала всасывается в неё, а затем выбрасывается в напорный трубопровод. Отсутствие вращающихся деталей делает устройства этого типа надежными и долговечными.


  • Вихревые . В полости корпуса этого агрегата находится плоский диск с радиально расположенными лопатками. Вращаясь, он вытесняет жидкость наружу. Такие насосы обладают высокой силой всасывания и не боятся наличия в воде воздушных пузырьков. Но быстро выходят из строя при перекачивании грязной жидкости с высоким содержанием взвешенных частиц. Поэтому инструкция не допускает их использование в колодцах и песчаных скважинах (см. ).


  • Центробежные (см. ). Перекачивают воду благодаря возникновению в рабочей камере областей высокого и разреженного давления, создаваемых при вращении рабочего колеса с лопастями. Это самый распространенный вид насосов, обеспечивающих высокое давление в сети.


Все водяные насосы классифицируются и по другим признакам. Например, есть поверхностные и погружные модели (см. ).

Первые работают, будучи установлены вне пределов источника воды, на поверхности земли. Вторые погружаются в перекачиваемую жидкость. Они обладают более высокими показателями напора и давления.

Также водоподъемные устройства различаются по типу приведения в действие на ручные, электрические, работающие на жидком топливе. Самые популярные – электрические, работающие от сети 220 В. Но есть и модели, способные функционировать от автомобильного аккумулятора или другого устройства, дающего напряжение 12 В.


Насосы для повышения давления в централизованной системе

Если ваш дом снабжается водой из централизованной системы, но напора в трубах не хватает для нормальной работы стиральной машины или душевой кабины, можно исправить ситуацию, врезав в неё насос водяной повышающий давление.

Он устанавливается на вводе и либо включается вручную, когда это нужно, либо оснащается автоматической системой регулировки. Она включает устройство при падении давления в сети и отключает, когда оно достаточное.

Обратите внимание. Такие агрегаты годятся и для повышения давления в индивидуальном водопроводе, если водоподъемный насос не справляется с обеспечением нормального напора.

Нет ничего сложного в том, чтобы установить водяной насос высокого давления своими руками. Для этого нужно вырезать участок трубы и приварить к концам переходники с резьбой.


Но это устройство будет совершенно бесполезно, если воду попросту отключают на какое-то время в течение дня или если ваш источник обладает малым дебитом и не способен обеспечить максимальный расход.

В таких случаях выручит насосная станция с накопительным баком – гидроаккумулятором. В период нормальной подачи насос наполнит его водой и вы сможете расходовать её вне зависимости от того, есть ли вода в системе.


К сожалению, такая станция занимает немало места, а во время работы издает ощутимый шум, поэтому установка её в малогабаритных квартирах проблематична. Но тут уж каждый решает сам, что ему важнее – тишина и простор или нормальное водоснабжение без перебоев.

Заключение

Пожалуй, это все, что рядовой потребитель должен знать о насосах высокого давления. Их выбор по параметрам лучше все же доверить специалистам, предоставив им все имеющиеся данные по источнику, качеству воды, наличию электроснабжения и т.д. Но, если вам хочется получить более подробную информацию, посмотрите видео в этой статье.

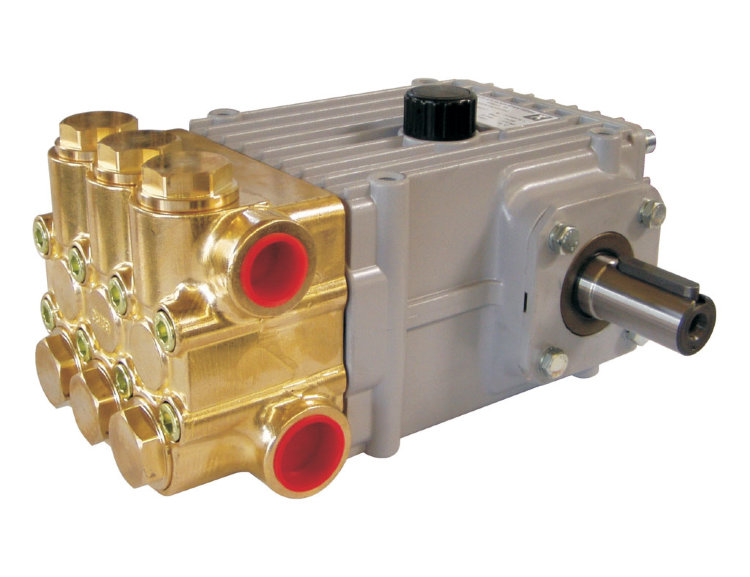

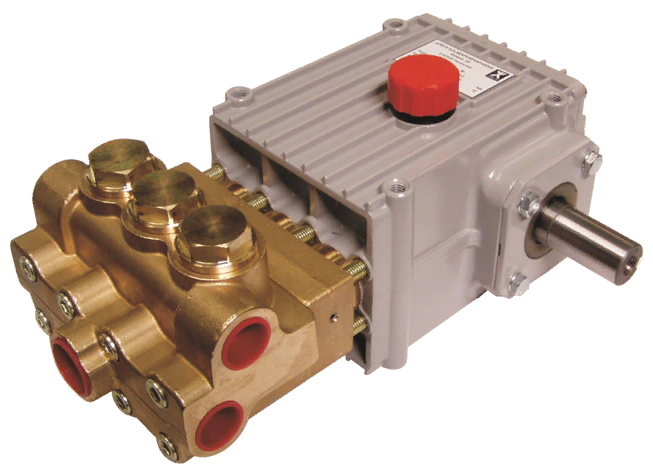

Триплексные плунжерные насосы Giant



Наши трехплунжерные насосы Giant имеют срок службы на коллектор с 5-летней гарантией на редуктор и 5-летнюю гарантию на металлические части гидравлической части. Эти насосы имеют керамические поршни и клапаны из нержавеющей стали, что обеспечивает долгий срок службы и надежность. Материалы коллектора доступны либо из латуни для большинства применений, либо из высококачественной нержавеющей стали для более суровых условий, таких как морские или оффшорные установки.

Применение в экстремальных условиях: сельское хозяйство, питание котлов, мойка автомобилей, впрыск под высоким давлением, гидростатические испытания линий, мойка под давлением, обратный осмос (RO).

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

  • Высококачественная конструкция – коллекторы из латуни или нержавеющей стали для повышенной прочности.
  • Прочные внутренние детали – керамические поршни и клапаны из нержавеющей стали обеспечивают надежную работу
  • Предлагается с давлением до 15 000 фунтов на квадратный дюйм для водоструйной обработки, где требуется сверхвысокое давление.
  • Модели с высоким расходом (GPM) также доступны для струйной очистки или очистки канализационных стоков.

Смазка: Перед вводом в эксплуатацию долейте масло в картер так, чтобы уровень масла находился между двумя линиями на маслоизмерительном щупе. НЕ ПЕРЕЛЕЙ. Масло в картере следует менять после первых 50 часов работы, а затем через 500 или менее часов в зависимости от условий эксплуатации.



Вертикальные/горизонтальные насосы

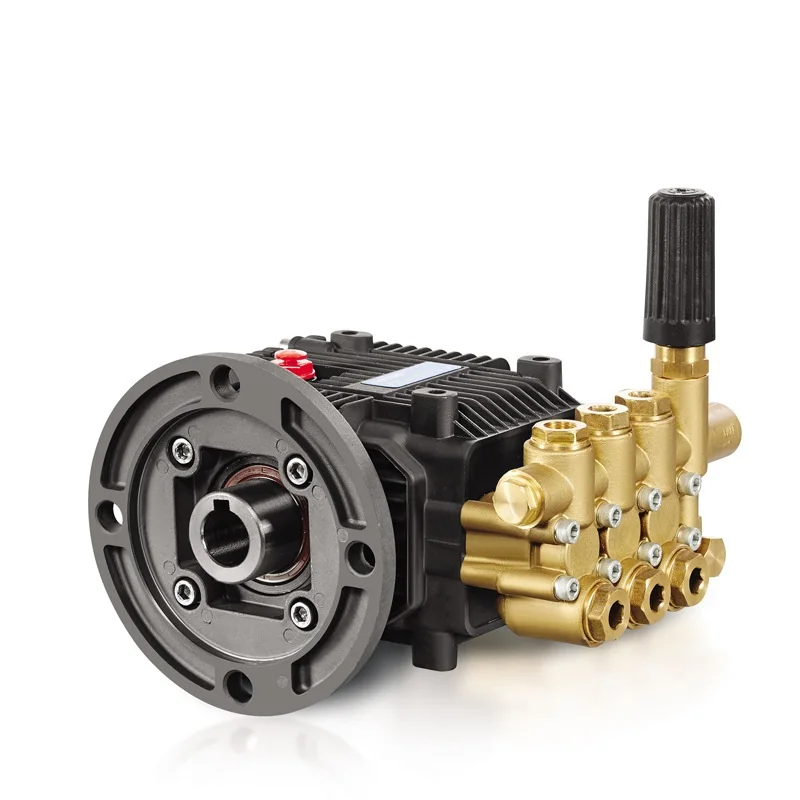

Серия GX

Для двигателя Honda с коротким валом. Помпа DeVilbiss находится под черной пластиковой крышкой. Не забудьте взять дополнительное масло для насоса.

Особенности :

  • Максимальное давление: 2500 фунтов на квадратный дюйм
  • Максимальный расход: 2,5 гал/мин
  • Макс. температура: 80°F
  • Входной порт: 1/2″ NPT
  • Нагнетательный порт: 3/8″ NPT
  • Тепловой предохранительный клапан
  • Встроенный разгрузчик
  • Химический инжектор
  • Крепление двигателя
  • Для специальных двигателей Honda с коротким валом 7/8″ с адаптером из специальной стали
  • Для горизонтальных двигателей
  • Прямой привод

Этот насос является прямой заменой насосов DeVilbiss (EXVRB2321 XR250) и Porter Cable.

Информация для заказа — БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин ВАЛ ЦЕНА
БН-6077

ГСх3525А-112Х

 2,5 2500 3450 7/8″ Горизонтальный

Характеристики и схема (153 КБ)

Гигантские трехплунжерные насосы


Группа продуктов Наименование

Этот гигантский трехплунжерный насос оснащен твердыми керамическими плунжерами и саморегулирующейся системой уплотнения.

Характеристики :

  • Максимальный расход: 6,1 гал/мин
  • Давление нагнетания: 2320 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 1420 об/мин
  • Макс. температура: 160°F
  • Диаметр вала: 22 мм
  • Диаметр поршня: 20 мм
  • Впускные порты: Двойной 1/2″ BSP
  • Нагнетательные порты: два 3/8″ BSP
  • Вес: 18 фунтов.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л.с. л.с. ХОД ЦЕНА
БН-3166 П56В 6.1 1900 1450 10,0 Газ 13 л. с. 18,1 мм 1 102,95 $

Характеристики и схема (463 КБ)


Серия P200

Характеристики :

  • Максимальное давление: 2000–2500 фунтов на квадратный дюйм
  • Максимальный расход: 1,8–4,2 галлона в минуту
  • Максимальная скорость насоса: 1750–3450 об/мин
  • Макс. температура: 160°F
  • Диаметр вала: 24 мм
  • Диаметр поршня: 18 мм
  • Напорная часть: латунь
  • Конец шестерни: алюминий
  • Клапаны: нержавеющая сталь
  • Впускные порты: Двойной 1/2″ BSP
  • Нагнетательные порты: два 3/8″ BSP
  • Вес: 12 фунтов.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л. с. л.с. ХОД ЦЕНА
БН-3148 P217RX 3,3 2500 3450 5,7 Газ 7,7 л.с. 5,5 мм 570,90 $
БН-3149 Р218 3,4 2500 1750 5,9 Газ 7,7 л.с. 10 мм 570,90 $
БН-3150 Р219 4,2 2500 1750 7,2 Газ 11,8 л.с. 12,4 мм 570,90 $

Характеристики и схема (184 КБ)


Гигантские трехплунжерные насосы

Серия P300

Характеристики :

  • Максимальное давление: 2000–3000 фунтов на квадратный дюйм
  • Максимальный расход: 3,7–5,5 галлонов в минуту
  • Максимальная скорость насоса: 1450–3450 об/мин
  • Макс. температура: 160°F
  • Диаметр вала: 24 мм
  • Диаметр поршня: 20 мм
  • Впускные порты: Двойной 1/2″ BSP
  • Нагнетательные порты: два 3/8″ BSP
  • Вес: 16 фунтов.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л.с. л.с. ХОД ЦЕНА
БН-3155 П318Р 5,5 2000 1450 6,0 Газ 10 л.с. 16 мм 681,80 $
БН-3153* P316RX 4,7 3000 1750 9.7 Газ 14,6 л.с. 14,1 мм 597,80 $
БН-4496** П316ЛС 4,7 3000 1750 9,7 Газ 14,6 л.с. 14,1 мм 686,15 $
БН-3152 П321Р 4. 1 3200 3450 9,9 Газ 11,9 л.с. 14,1 мм 597,80 $
БН-3154 P317 3,7 3000 1800 8,9 Газ 11,8 л.с.
10,6 мм 597,80 $

* Правый вал с короткой задней частью.
** Левая крышка.

Характеристики и схема (265 КБ)


Серия P400

Эти трехплунжерные насосы Giant отлично подходят для работы в тяжелых условиях.

Характеристики :

  • Максимальный расход: 13,0 гал/мин
  • Максимальное давление: 1700 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 1460 об/мин
  • Макс. температура: 160°F
  • Диаметр вала: 28 мм
  • Диаметр поршня: 25 мм
  • Впускные порты: Двойной 3/4″ FPT
  • Нагнетательные порты: Двойной 3/4″ FPT
  • Вес: 37 фунтов.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л.с. л.с. ХОД ЦЕНА
БН-3158 P420A 13,0 2000 1450 15,2 Газ 20 л.с. 28 мм 1 627,60 $
БН-4992 П422Р 10,0 2200 1450 15,0 Газ 20 л.с. 28 мм 1 627,60 $

Характеристики и схема (191 КБ)

Гигантские насосы высокого давления

Известные в отрасли как производители качественных насосов для суровых условий и сложных условий, эти насосы обеспечивают множество различных применений с хорошими результатами. Приведенные ниже диапазоны давления составляют от 7 250 фунтов на квадратный дюйм до 15 000 фунтов на квадратный дюйм, а диапазоны расхода — от 3,2 галлона в минуту до 38 галлонов в минуту.


Серия P400

Эта серия насосов лучше всего подходит для мойки под давлением, где требуется высокое давление, например, для интенсивной очистки твердых поверхностей или ремонт бетона восстановление . Давление этого типа также хорошо подходит для удаления краски и гидроструйной очистки.

Особенности :

  • Максимальный расход: 3,2–5,3 гал/мин
  • Давление нагнетания: 7250 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 1450 об/мин
  • Макс. температура: 104°F
  • Диаметр вала: 28 мм
  • Диаметр поршня: 20-24 мм
  • Впускные порты: Двойной 1/2″ BSP
  • Нагнетательные порты: два 3/8″ BSP
  • Коллектор: прессованная латунь
  • Вес: 36 фунтов

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Выберите в корзине вариант направления вала слева или справа.

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л.с. ДИАМЕТР ПЛУНЖЕРА ХОД ЦЕНА
П480 Р480 3,2 7 250 1450 16,0 14 мм 20 мм 4 542,30 $
П460 П460 3,8 7 250 1450 19,0 14 мм 24 мм 4 542,30 $
П485 Р485 5,3 7 250 1450 26,3 18 мм 20 мм 3702,30 $

Характеристики и схема (193 КБ)


Серия LP800/LP1000

Выберите этот насос для очистки труб или труб, забитых бетоном , где требуется давление до 15 000 фунтов на кв. дюйм для удаления мусора со стенок труб или трубок. В этих применениях желателен меньший расход, требуется только высокое давление.

Особенности :

  • Максимальный расход: 3,4–4,6 гал/мин
  • Давление нагнетания: 11 600–15 000 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 1000 об/мин
  • Макс. температура: 104°F
  • Диаметр вала: 35 мм
  • Диаметр поршня: 12-14 мм
  • Впускные порты: Двойной 1/2″ BSP
  • Нагнетательные порты: два 3/8″ BSP
  • Коллектор: нержавеющая сталь марки 303
  • Вес: 115 фунтов.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л.с. ДИАМЕТР ПЛУНЖЕРА ХОД ЦЕНА
LP800 ЛП800 4,6 11 600 1000 36,8 14 мм 42 мм 16 803,30 $
ЛП1000 LP1000 3,4 15 000 1000 35,2 12 мм 42 мм 16 803,30 $

Характеристики и схема (197 КБ)


Серия LP700/LP750

Эта линейка насосов имеет более высокую производительность, чем серия P400, для канализационных или водоструйных линий, или для разделения потока для двух пользователей при промывке под давлением. Используйте этот насос с более крупными очистителями поверхностей с вертлюгами высокого давления с хорошими результатами. Доступны дополнительные коллекторы из нержавеющей стали для агрессивных сред, например, для использования на шельфе.

Характеристики :

  • Максимальный расход: 7,9 гал/мин
  • Давление нагнетания: 7250 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 1000 об/мин
  • Макс. температура: 104°F
  • Диаметр вала: 35 мм
  • Диаметр поршня: 18 мм
  • Впускные порты: Двойной 3/4″ BSP (LP700) Одиночный 3/4″ BSP (LP750)
  • Нагнетательные порты: Двойной 1/2″ BSP (LP700) Одиночный 1/2″ BSP (LP750)
  • Коллектор: Нержавеющая сталь марки 303 (LP700) Кованая латунь (LP750)
  • Вес: 138 фунтов.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л. с. ДИАМЕТР ПЛУНЖЕРА ХОД ЦЕНА
ЛП700 LP700 7,9 7 250 1000 39,5 18 мм 42 мм $14 821,45
ЛП750 ЛП750 7,9 7 250 1000 39,5 18 мм 42 мм $11 621,75

Характеристики и схема (195 КБ)


Серия LP460/LP600

Более низкое давление с более высоким расходом для очистки поверхностей или использования двух пистолетов. Доступны дополнительные коллекторы из нержавеющей стали для агрессивных сред, например, для использования на шельфе. Отличный выбор для очистки твердых поверхностей или струйной очистки.

Характеристики :

  • Максимальный расход: 9,8 гал/мин
  • Давление нагнетания: 5800 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 1000 об/мин
  • Макс. температура: 104° F (LP460) 140° F (LP600)
  • Диаметр вала: 35 мм
  • Диаметр поршня: 20 мм
  • Впускные порты: Двойные 1 1/4 дюйма BSP
  • Нагнетательные порты: Двойной 1-дюймовый BSP
  • Коллектор: Нержавеющая сталь марки 303 (LP600) Алюминий Бронза-никель (LP460)
  • Вес: 119 фунтов.

Информация для заказа — БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л.с. ДИАМЕТР ПЛУНЖЕРА ХОД ЦЕНА
LP460 ЛП460 9,8 5 800 1000 39,2 20 мм 42 мм 7 546,90 $
LP600 ЛП600 9,8 5 800 1000 39,2 20 мм 42 мм 12 797,90 $

Характеристики и схема (176 КБ)


Серия GP7120

Этот насос обеспечивает широкий диапазон расхода при более высокой температуре воды на входе до 140 градусов по Фаренгейту. Большие входные отверстия подходят для больших расходов. Эта линейка может охватывать большинство приложений для морской среды. Коллекторы для всех моделей имеют конструкцию из высококачественной нержавеющей стали.

Характеристики :

  • Максимальный расход: 9,9–17,9 гал/мин
  • Давление нагнетания: 5 800–10 150 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 750 об/мин
  • Макс. температура: 140°F
  • Диаметр вала: 48 мм
  • Диаметр плунжера: 22-28 мм
  • Впускные порты: Двойные 1 1/4 дюйма BSP
  • Нагнетательные порты: Двойной 3/4″ BSP
    • Коллектор
  • : Нержавеющая сталь марки 415 (GP7122) Нержавеющая сталь марки 303 (GP7124-4000/GP7128)
  • Вес: 374 фунта.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л. с. ДИАМЕТР ПЛУНЖЕРА ХОД ЦЕНА
ГП7122 ГП7122 9,9 10 150 750 69,3 22 мм 52 мм 28 731,45 $
ГП7124А-4000 ГП7124-4000 12,7 7 250 750 63,5 24 мм 52 мм 34 084,30 $
ГП7128 ГП7128 17,9 5 800 750 71,6 28 мм 52 мм 34 084,30 $

Характеристики и схема (361 КБ)


Серия GP6124

Насос, который вращается с меньшим числом оборотов, чем другие, имеет высокий расход и приличное давление, предназначен для гидроструйной или канализационной промывки труб большого диаметра до 10”. Изготовленные из нержавеющей стали марки 303, они также предназначены для морских или коррозионно-активных сред.

Характеристики :

  • Максимальный расход: 12,8 гал/мин
  • Давление нагнетания: 6090 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 800 об/мин
  • Макс. температура: 140°F
  • Диаметр вала: 42 мм
  • Диаметр поршня: 24 мм
  • Впускные порты: Двойные 1 1/2 дюйма BSP
  • Нагнетательные порты: Двойной 1-дюймовый BSP
    • Коллектор
  • : нержавеющая сталь марки 303
  • Вес: 309 фунтов.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л.с. ДИАМЕТР ПЛУНЖЕРА ХОД ЦЕНА
ГП6124 ГП6124 12,8 6 090 800 53,7 24 мм 48 мм 20 618,80 $

Характеристики и схема (300 КБ)


Серия GP8000

Для этих насосов доступен очень высокий расход со средним и высоким давлением для использования в экстремальных условиях промывки труб диаметром до 36 дюймов, где необходимы давление и расход. Морские буровые установки и платформы обычно выбирают этот тип насоса для очистки стальных труб.

Характеристики :

  • Максимальный расход: 29,0–38,0 галлонов в минуту
  • Давление нагнетания: 5 510–7 250 фунтов на квадратный дюйм
  • Максимальная скорость насоса: 800 об/мин
  • Макс. температура: 86°F
  • Диаметр вала: 70 мм
  • Диаметр поршня: 35-40 мм
  • Впускные порты: Двойной 3-дюймовый BSP
  • Нагнетательные порты: два 1 1/4 дюйма BSP
    • Коллектор
  • : нержавеющая сталь марки 303
  • Вес: 767-793 фунта.

Информация для заказа – БЕСПЛАТНАЯ ДОСТАВКА

Артикул № МОДЕЛЬ гал/мин фунтов на квадратный дюйм об/мин л.с. ДИАМЕТР ПЛУНЖЕРА ХОД ЦЕНА
ГП8035 ГП8035 29,0 7 250 580 53,7 35 мм 72 мм 43 939,35 $
GP8135LGB-3. 1 ГП8135 29,0 7 250 1500/1800 53,7 35 мм 72 мм $52 305,35
ГП8040 ГП8040 38,0 5 510 580 53,7 40 мм 72 мм 48 392,55 $
GP8140LGB-4.5 ГП8140 38,0 5 510 1500/1800 53,7 40 мм 72 мм $52 305,35

Характеристики и схема (300 КБ)

Запасная часть гигантского насоса

Используйте приведенную ниже таблицу комплектов для ремонта насоса Giant, чтобы найти правильный комплект или деталь для ремонта трехплунжерного насоса Giant. Цены указаны под таблицей ремонтных комплектов.

Если вы не уверены в том, какая деталь вам нужна для вашего насоса Giant, обратитесь к схемам насосов Giant, расположенным рядом с каждым насосом. Если вам по-прежнему требуется дополнительная поддержка, отправьте нам электронное письмо по адресу info@ultimatewasher. com, указав номер модели насоса Giant и необходимую деталь.

НАСОС, МОДЕЛЬ КОМПЛЕКТ УПЛОТНЕНИЯ УПЛОТНЕНИЕ С КОМПЛЕКТОМ ПРОКЛАДКИ КОМПЛЕКТ ОБРАТНОГО КЛАПАНА ПЛУНЖЕР КОМПЛЕКТ САЛЬНИКОВ КОМПЛЕКТ РАЗГРУЗОЧНОГО УСТРОЙСТВА
P56W БН-4236 БН-2405 БН-3169 БН-9539
Р205, Р206, Р207, Р208, Р210 БН-3176   БН-3529 БН-6641 БН-3830
Р217, Р218, Р219, Р220, Р221 БН-3508   БН-3529 БН-3941 БН-3830
Р313, Р314, Р316, Р317 БН-3507   БН-3529 БН-3941 БН-3830
P318 БН-5990   БН-3529 БН-8452 БН-3830
P321 БН-3176   БН-3529 БН-4529 БН-3830
П422Р БН-4485   БН-3180 БН-6247 БН-5959
Серия GX БН-5960   БН-5118 БН-6287 БН-5992 БН-4490
Серия GXR БН-5960   БН-5118 БН-6287 БН-5992 БН-4493
HR2020, HR2527A, HR3025, HR3030 БН-5960   БН-5118 БН-6319 БН-5992 БН-5958


Комплекты уплотнений
КОМПЛЕКТ # ГИГАНТ # ОПИСАНИЕ ЦЕНА
БН-4236 09037 П56В 195,85 $
БН-3163 09038 П45, П46 92,95 $
БН-5957 09081 П45В, П46В 186,70 $
БН-3507 09119 Р316, Р317, Р319 109,75 $
БН-5262 09138 Серия HR 60,25 $
БН-5990 09145 20 мм, P318 91,85 $
БН-3176 09152 12 мм, P313, P314 111,80 $
БН-3508 09164 18 мм, P217 108,00 $
БН-4485 09295 Р422 246,25 $
БН-5960 09465 16 мм, GX 44,05 $


Уплотнение плунжера с комплектами для выпуска
КОМПЛЕКТ # ГИГАНТ # ОПИСАНИЕ ЦЕНА
БН-2405 09061 П56В 195,85 $
Комплекты обратного клапана
КОМПЛЕКТ # ГИГАНТ # ОПИСАНИЕ ЦЕНА
БН-3169 09041 P55W, P56W (необходимо 2 комплекта на насос) 194,45 $
БН-3529 09116 П200, П300 102,25 $
БН-3180 09143 П420, П422 384,20 $
БН-5118 09466 16 мм, GX 18,75 $
Плунжеры
КОМПЛЕКТ # ГИГАНТ # ОПИСАНИЕ ЦЕНА
БН-06641 06641 Плунжер в сборе P200 6,95 $
БН-3941 08455 Керамический поршень 18 мм, P200, P300 35,35 $
БН-4529 08413 P321 84,35 $
БН-06287 06287 16 мм, серии GX и GXR 37,50 $
БН-06319 06319 16 мм, серия HR 83,05 $
Комплекты сальников

Информация для заказа — БЕСПЛАТНАЯ ДОСТАВКА

КОМПЛЕКТ # ГИГАНТ # ОПИСАНИЕ ЦЕНА
БН-3830 09144 P200, P300, R51000 Серия 13,65 $
БН-5959 09306 П400А 40,65 $
БН-5992 09468 GX, GXR, серия HR 14,05 $
Комплекты разгрузочных устройств
  • Максимальное давление: 4500 фунтов на квадратный дюйм
  • Макс. температура L 275°F (300°F периодически)
  • Фитинги: один цельный с наружной резьбой и один поворотный с наружной резьбой
  • Ограничители изгиба: красные (2)
КОМПЛЕКТ # ГИГАНТ # ОПИСАНИЕ ЦЕНА
БН-4490 09467 Серия GX 17,10 $
БН-4493 09534 ГСР2224 16,25 $
БН-5958 09235 R51, HR, HRc 24,15 $

Насосы CAT для морской воды и систем высокого давления — поставщик насосов Cat

Примечание. Модели, оканчивающиеся буквой «C» или «K», представляют собой насосы промывочного типа. Все потоки показаны при 1000 PSI.

НАСОС
МОДЕЛЬ

МАКСИМАЛЬНЫЙ РАСХОД
(при 1000 PSI)

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ

ЛОШАДИНАЯ МОЩНОСТЬ

гал/мин

л/мин

фунтов на квадратный дюйм

БАР

л.с.

кВт

об/мин

ПРИВОДЫ

ДОПОЛНИТЕЛЬНЫЕ УПЛОТНЕНИЯ

2SF05SEEL

0,5

1,9

1200

85

0,4

0,3

1725

Полый вал-электрический

ФПМ, ЭПДМ, IPFE

2SF10SEEL

1

3,8

1200

85

0,8

0,6

1725

Полый вал-электрический

ФПМ, ЭПДМ, IPFE

2SF15SEEL

1,5

5,7

1200

85

1,2

0,9

1725

Полый вал-электрический

ФПМ, ЭПДМ, IPFE

2SF22SEEL

2,2

8,3

1200

85

1,8

1,3

1725

Полый вал-электрический

ФПМ, ЭПДМ, IPFE

231

2,3

8,7

1500

105

2,4

1,8

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, ЭПДМ, IPFE, STHT, HT

3CP1231

2,3

 г.

8,7

2000

140

3,2

2,4

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, ЭПДМ, IPFE, HT, ST4

2SF25SEEL

2,5

9,5

1200

85

2.1

1,5

1725

Полый вал-электрический

ФПМ, ЭПДМ, IPFE

2SF29SEEL

2,85

10,8

1200

85

2,3

1,7

1725

Полый вал-электрический

ФПМ, ЭПДМ, IPFE

2SF35SEEL

3,5

13,2

1200

85

2,9

2. 1

1725

Полый вал-электрический

ФПМ, ЭПДМ, IPFE

271

3,5

13,2

1500

105

3,6

2,7

1420

Ремень, звонок, сцепление

ФПМ, ЭПДМ, IPFE, STHT, HT

241

3,6

13,6

1200

85

3

2,2

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, ЭПДМ, IPFE, STHT, HT

3CP1241

3,6

13,6

2000

140

4,9

 г.

3,7

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, ЭПДМ, IPFE, HT, ST4

341

4

15

1800

125

5

3,7

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, ЭПДМ, IPFE, HT

5CP6241CS

4

15

2000

140

5,5

4. 1

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, ЭПДМ, НТ, ST4

311

4

15

2200

155

6

4,5

950

Ремень, сцепление

ФПМ, ЭПДМ, IPFE, HT

311С

4

15

2200

155

6

4,5

950

Ремень, сцепление

ФПМ, ЭПДМ, IPFE, HT

2SF42SEEL

4,2

15,9

1000

70

2,9

2. 1

1725

Полый вал-электрический

ФПМ, ЭПДМ, IPFE

3CP1221

4,2

15,9

2000

140

5,8

4,3

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, EPDM, IPFE, HT, ST4

781

4,5

17

5000

345

15,4

11,5

1700

Ремень, сцепление

 г.

ФПМ, ЭПДМ, IPFE, ПТФЭ

781К

4,5

17

5000

345

15,4

11,5

1700

Ремень, сцепление

ФПМ, ЭПДМ, IPFE, ПТФЭ

351

5

19

1500

105

5.1

3,8

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, ЭПДМ, IPFE, HT

5CP6251

5

19

2000

140

6,8

5. 1

1725

Сплошной вал, ремень, колокол, сцепление

ФПМ, ЭПДМ, НТ, ST4

5CP6221

6

23

2000

140

 г.

8.2

6.1

1400

Ремень, сцепление

ФПМ, ЭПДМ, НТ, ST4

3801

9

34

5000

345

30,8

23

824

Ремень

ФПМ, ЭПДМ

3801К

9

34

5000

 г.

345

30,8

23

824

Ремень

ФПМ, ЭПДМ

7CP6111G1

10

38

2000

140

13,7

10,2

1667

Коробка передач

ФПМ, СКЭПТ, STHT

1051

10

38

 г.

2200

155

15,1

11,3

958

Ремень, сцепление

FPM, EPDM, STHT, NBRS, IPFE, ST4, PTFE

1051С

10

38

2200

155

15,1

11,3

958

Ремень, сцепление

FPM, EPDM, STHT, NBRS, IPFE, ST4, PTFE

1861

10

38

3000

210

20,6

15,4

1429

Ремень, сцепление

ФПМ, ЭПДМ, IPFE

г.

1861К

10

38

3000

210

20,6

15,4

1429

Ремень, сцепление

ФПМ, ЭПДМ, IPFE

7CP6111

10,5

40

2000

140

14,4

10,7

1725

Ремень, звонок, сцепление

ФПМ, СКЭПТ, STHT

7CP6171

10,5

40

2000

140

14,4

10,7

1450

 г.

Ремень, сцепление

ФПМ, СКЭПТ, STHT

3811

14

53

3000

210

28,8

21,5

800

Ремень

ФПМ, ЭПДМ, IPFE

3811К

14

53

3000

210

28,8

21,5

800

Ремень

ФПМ, ЭПДМ, IPFE

6811

15

57

5000

345

51,5

38,4

600

Ремень

ФПМ, ЭПДМ, IPFE

6811К

15

57

5000

345

51,5

38,4

600

Ремень

ФПМ, ЭПДМ, IPFE

6801

15

57

7000

485

51,5

38,4

600

Ремень

ФПМ, ЭПДМ

6801К

15

57

7000

485

51,5

38,4

600

Ремень

ФПМ, ЭПДМ

1531

15,6

59

1500

105

16

11,9

1450

Ремень, сцепление

ФПМ, ЭПДМ, IPFE

1541

18

68

1200

85

14,7

11

1100

Ремень, сцепление

СТ4

2511

20

76

 г.

1500

105

20,6

15,4

1450

Ремень

ФПМ, СТНТ, ИПФЭ

2531

21

79

1200

85

17,3

12,9

860

Ремень

ФПМ, ЭПДМ, IPFE, ST4

2831

21

79

1200

85

17,3

12,9

860

Ремень

ФПМ, ЭПДМ

2831К

21

79

1200

85

17,3

12,9

860

Ремень

ФПМ, ЭПДМ

3521

г.

23

87

2000

140

31,6

23,6

800

Ремень

ФПМ, ЭПДМ, IPFE

3521С

23

87

2000

140

31,6

23,6

800

Ремень

ФПМ, ЭПДМ, IPFE

г.

3821

23

87

2000

140

31,6

23,6

800

Ремень

ФПМ, ЭПДМ

3821К

23

87

2000

140

31,6

23,6

800

Ремень

ФПМ, СКЭПТ

6821

25

95

3000

210

51,4

38,3

615

Ремень

ФПМ, ЭПДМ

6821К

25

95

3000

210

51,4

38,3

615

Ремень

ФПМ, ЭПДМ

3531

36

136

1200

85

29,7

22,1

800

Ремень

ФПМ, ЭПДМ, IPFE

3531С

36

136

1200

85

29,7

22,1

800

Ремень

ФПМ, ЭПДМ, IPFE

3831

36

136

1200

85

29,7

22,1

800

Ремень

ФПМ, ЭПДМ, IPFE

3831К

36

136

1200

85

29,7

22,1

800

Ремень

ФПМ, ЭПДМ, IPFE

3531HS

40

151

1750

121

47,9

35,8

888

Ремень

ФПМ, ЭПДМ, IPFE

6831

40

151

2300

160

63

47

625

Ремень

ФПМ

6831К

40

151

2300

160

63

47

625

Ремень

ФПМ

3541

45

170

1000

70

30,9

23,0

765

Ремень

ФПМ, ЭПДМ, IPFE

3541С

45

170

1000

70

30,9

23,0

765

Ремень

ФПМ, ЭПДМ, IPFE

3841

45

170

1000

70

30,9

23,0

765

Ремень

ФПМ, ЭПДМ, IPFE

3841К

45

170

1000

70

30,9

23,0

765

Ремень

ФПМ, ЭПДМ, IPFE

6841

48

182

2000

140

65,8

49,1

615

Ремень

ФПМ, ЭПДМ

6841К

48

182

2000

140

65,8

49,1

615

Ремень

ФПМ, ЭПДМ

6761

60

227

1200

85

49,4

36,8

520

Ремень

ФПМ, ЭПДМ

6861

60

227

1200

85

49,3

36,8

520

Ремень

ФПМ

6861К

60

227

1200

85

49,3

36,8

520

Ремень

ФПМ

6771

75

284

1200

85

61,6

45,9

650

Ремень

ФПМ, ЭПДМ

4 фактора, влияющих на цену плунжерного насоса высокого давления

Сколько стоят наши плунжерные насосы? Это справедливый вопрос, который нам часто задают во время первых бесед с клиентами. Есть много факторов, которые определяют цену плунжерного насоса высокого давления, и мы рассмотрим каждый из них здесь.

При рассмотрении каждого из следующих факторов стоимости вам следует подумать о долговечности вашего промышленного насоса, а также о затратах на его техническое обслуживание и эксплуатацию в будущем. Коммерческие отрасли, которые полагаются на насосное оборудование для выполнения работы, должны знать, что они получают хорошую общую ценность, а не только хорошую начальную цену.

Материалы для насосов

Материалы, из которых изготавливаются насосы высокого давления, играют самую большую роль в определении цены. Например, бытовой мембранный насос начального уровня обычно изготавливается из поликарбоната или пластика. Хотя эти материалы дешевле, насосы нередко служат всего несколько месяцев при многократном использовании и требуют замены в следующем сезоне.

Пластмассовые компоненты восприимчивы к элементам, становятся хрупкими или разрушаются под воздействием ультрафиолетовых лучей, колебаний температуры и высокого давления. Большинство из них не совместимы с агрессивными химическими веществами, которые разрушают пластик и другие компоненты. Нельзя отрицать, что пластиковые насосы обычно стоят дешевле, но они просто непрактичны для большинства коммерческих применений и со временем будут обходиться оператору гораздо дороже из-за ремонта, замены, обслуживания и упущенной выгоды из-за простоя.

Лучшими материалами для промышленных промышленных насосов обычно являются алюминий или нержавеющая сталь. Несмотря на то, что их производство стоит немного дороже, они гораздо более долговечны при высоком давлении, выдерживают воздействие агрессивных химикатов и могут прослужить много лет. Менее прочные материалы никогда не дадут вам производительности и мощности, которые вы ищете.

Керамика также может использоваться в коммерческих насосах и стоит дороже, чем нержавеющая сталь. Керамику следует рассматривать для приложений, которые должны выдерживать высокие температуры, поскольку она не передает тепло, как нержавеющая сталь. Это важный фактор для продления срока службы эластомеров и уплотнений вашего насоса, особенно в системах с малым объемом и высоким давлением, таких как системы туманообразования, где температура может быстро повышаться. Чрезмерное тепло может разрушить буна- или витоновые эластомеры, что приведет к разрыву и возможному отказу насоса. В этих ситуациях керамические насосы могут принести огромную пользу.

Pump Pro Совет: Если вы рассматриваете насос системы туманообразования , настаивайте на том, чтобы он обеспечивал мгновенное испарение с ультратонким туманом, который рассеивается в воздухе, а не оставляет поверхности влажными. Влажные поверхности не только являются признаком низкой производительности, но также могут указывать на то, что ваша система может перегреться и привести к отказу насоса.

Индивидуальный или серийный насос

Что в конечном итоге будет стоить вам дороже — серийный насос или насосная система, разработанная по индивидуальному заказу и подходящая к имеющемуся оборудованию? Легко рассуждать, что готовый насос будет дешевле, но более глубокое исследование часто открывает совсем другую историю.

Это продемонстрировано недавним опытом клиента с насосом для его установки для распыления инсектицидов и удобрений. Насос, который они использовали от другого производителя, был снят с производства. Чтобы определить, сможем ли мы удовлетворить потребность, мы задали исследовательские вопросы о требуемом расходе, давлении и размере сопла. Оказывается, другой производитель никогда не задавал таких вопросов и в течение многих лет продавал им готовый насос гораздо большего размера, чем им нужно.

Путем адаптации решения подходящего размера они получили насос вдвое меньшего размера и на треть дешевле.

Рабочая сила и фурнитура

Те, кого привлекает более низкая цена готового насоса, часто упускают из виду множество дополнительных затрат, связанных с его конфигурированием в систему. Важно получить ответы на следующие вопросы:

  • Нужно ли модифицировать насос, чтобы он подходил к моей системе?
  • Является ли насос полной системой, в которую уже заведен водопровод, или это голые кости?
  • Включены ли соответствующие шланги, фитинги, регуляторы и другие компоненты?
  • Совместим ли он с жидкостями и химикатами, которые я использую?
  • Будет ли насос обеспечивать необходимую мощность и скорость потока для моего применения?
  • Могу ли я протестировать насос перед покупкой, чтобы убедиться, что он соответствует спецификациям и работает должным образом?
  • Каковы будут затраты на рабочую силу, чтобы установить его в моей системе и поддерживать его в течение долгого времени?

СВЯЗАННЫЕ С: Как настроить насос в вашей системе

Насос, который специально подходит для вашей системы, может стоить дороже, но трудозатраты на его установку значительно уменьшатся, поскольку вам не придется ничего перенастраивать. Если вам нужен компактный насос для коммерческого опрыскивателя для очистки под давлением, обеспечивающий подачу 6 галлонов в минуту при давлении 300 фунтов на квадратный дюйм, производитель насоса на заказ спроектирует систему в соответствии с этими спецификациями.

Они также позаботятся о правильном подключении, протестируют его и предоставят вам подходящие шланги, фитинги и аксессуары, чтобы обеспечить его правильную работу в первый день и в течение многих лет.

Когда вы вступаете в мир коммерческих насосов, это не так просто, как подсоединить пару шлангов и приступить к работе. Индивидуальное решение plug-and-play, возможно, со временем станет гораздо более ценным. С другой стороны, затраты и головная боль, связанные с работой с некачественными насосами, могут быстро подорвать прибыль и терпение.

Инженерная поддержка

Многие OEM-производители имеют в штате инженеров-конструкторов или инженеров-механиков для разработки своего коммерческого оборудования. Однако, когда для работы этого оборудования требуется насос высокого давления, очень важно использовать опыт инженера по управлению потоком жидкости, который специализируется на проектировании насосных систем с электродвигателями. Их набор навыков помогает добиться максимальной производительности и долговечности за счет правильной сантехники, конфигураций, скоростей потока, PSI, выбора материалов и многого другого.

Многие производители не имеют в штате специалиста по насосам. Без инженера по управлению жидкостями много времени и денег может быть потрачено на разработку системы, которая может не соответствовать вашим потребностям. Одной из наших самых сильных сторон в Pumptec является наша команда экспертов по насосам и инженеров по управлению жидкостями, которые проектируют систему для достижения конкретной цели: вашей. Мы служим продолжением вашей команды, бесплатно сотрудничая с вашими инженерами, создавая прототипы, тестируя и т. д.

Поговорите сегодня со специалистом по насосам, чтобы узнать, как индивидуальное насосное решение действительно может обеспечить большую ценность в течение всего срока службы.

3 серия — Плунжерный насос высокого давления

  • Индустри Плаза
  • Механика, гидравлика и пневматика
  • Насосы
  • Объемные насосы
  • org/ListItem»> Другие гидравлические насосы

  • …

  • 3 серия — Плунжерный насос высокого давления

3 серия — Плунжерный насос высокого давления WOMA GmbH

Прочие гидравлические насосы

Запросить предложение Получить документацию Свяжитесь с поставщиком

ДРУГАЯ ПРОДУКЦИЯ ДРУГИЕ ГИДРАВЛИЧЕСКИЕ НАСОСЫ ОТ WOMA GmbH

Серия М — Плунжерный насос высокого давления

Запросить цену

Серия Z — Плунжерный насос высокого давления

Запросить цену

9Серия 5069 Y — Плунжерный насос высокого давления

Спросите цену

ПОЛЬЗОВАТЕЛИ ИНТЕРНЕТА ТАКЖЕ КОНСУЛЬТИРУЮТСЯ ПО КАТЕГОРИИ ДРУГИЕ ГИДРАВЛИЧЕСКИЕ НАСОСЫ

Аксиально-поршневой насос переменной производительности, тип V30

Спросите цену

Поршневые насосы для воды: серия CL

Запросить цену

Поршневые насосы для воды: EV Series

Запросить цену

Поршневые насосы для воды

Запросить цену

InLine аксиально-поршневой насос переменной производительности, тип V60N

Запросить цену

Регулируемый насос с регулированием по нагрузке для мобильной гидравлики

Спросите цену

Ознакомьтесь со всеми товарами из категории другие гидравлические насосы.

См. также

Гидравлический насос дробилки Гидравлический лопастной насос Ручной гидравлический насос Аксессуары для гидравлических насосов Гидравлический шестеренчатый насос Поршневой насос Роторный насос

Плунжерный насос как надежный насос высокого давления для промышленности

Плунжерные насосы можно найти в качестве надежных насосов высокого давления во многих промышленных применениях, например, при очистке или в технологических процессах в химической промышленности. Поршневые насосы подходят для малых или больших расходов и достигают различных уровней давления. Они транспортируют все жидкие среды, такие как вода, масла или жидкие газы, в широком диапазоне температур. Даже абразивные среды, такие как суспензии моющих средств или угольная пульпа, могут легко перекачиваться при различных уровнях давления с помощью плунжерных насосов с осциллирующими плунжерами.

Плунжерный насос представляет собой специальную версию поршневого насоса. Термин поршень происходит от английского языка и означает шток поршня или поршень.



В отличие от поршневого насоса поршень не достигает стенки цилиндра. Сам поршневой шток представляет собой поршень. Снаружи он не имеет уплотнений, замыкающихся со стенкой цилиндра. Насос работает по принципу вытеснения.

В отличие от поршневого насоса, плунжерный насос не движется вместе с поршнем, а имеет неподвижное уплотнение в сальниковой коробке. Втягивающийся плунжер создает эффект всасывания в блоке подачи и открывает всасывающий клапан. Среда течет в жидкостную часть. Затем поршень движется вперед. Плунжер вытесняет имеющийся объем за счет собственного объема и увеличивает давление перекачиваемой жидкости. Всасывающий клапан закрывается, а нагнетательный клапан открывает путь жидкости под давлением в рабочую зону.



Движение плунжера вперед и назад непрерывно повторяется и открывает или закрывает клапаны. В зависимости от приложения циклы повторяются до нескольких сотен раз в минуту. Для предотвращения прерывистого потока жидкости используются так называемые демпферы пульсаций со стороны всасывания и со стороны нагнетания, которые обеспечивают равномерный поток и снижение пульсаций. В одном насосе можно использовать несколько плунжеров в сочетании для увеличения расхода и более равномерного расхода. Они питают общую технологическую зону через один и тот же напорный трубопровод. Количество плунжеров в насосе зависит от конструкции и области применения.

Плунжеры приводятся в действие гидравлически или от коленчатого вала с шатунами и удлинителями крейцкопфов. При наличии нескольких плунжеров угловые положения на коленчатом валу можно распределить таким образом, чтобы пики давления в насосе располагались в шахматном порядке.

По сути, плунжерный насос состоит из двух основных компонентов: приводной части и нагнетательной части.



Приводная часть преобразует вращательное движение приводного двигателя в колебательное движение плунжера вперед и назад. Для этого используются коленчатый вал, шатуны и крестовины. Плунжеры соединены с крейцкопфами и входят в нагнетательную часть насоса через сальниковые коробки. Приводными двигателями могут быть электродвигатели, а также двигатели внутреннего сгорания. Возможны также гидравлические приводы. Приводная часть изготовлена ​​из прочного литого материала, подготовленного для непрерывной работы в тяжелых условиях в экстремальных условиях.

Приводная часть плунжерного насоса URACA

Блок подачи состоит из сальников и клапанной камеры, в которой происходит повышение давления среды. Различные компоненты блока подачи вступают в контакт с жидкой средой и поэтому должны быть спроектированы в соответствии с требованиями. Корпус сальника, клапанный блок и клапаны изготовлены из материалов, адаптированных к применению и перекачиваемой жидкости. Это могут быть, например, простые литейные материалы, высоколегированные нержавеющие стали, такие как супердуплекс или даже титан.



В зависимости от используемого процесса уплотнительные решения, стационарно установленные в блоке подачи, могут быть оснащены вспомогательными системами, такими как системы уплотнения, впрыска или промывки.

Плунжерный насос URACA проточной части Плунжерный насос URACA Сальниковая коробка плунжерного насоса URACA Клапанный блок плунжерного насоса URACA

Плунжерные насосы могут использоваться в самых разных областях. Везде, где требуется перекачка жидких сред под высоким давлением, они являются подходящим решением. Области применения варьируются от насосов для процессов очистки самого низкого класса производительности с весом в несколько килограммов до насосных систем для перерабатывающей промышленности с требованиями к производительности в несколько мегаватт и весом 40 тонн. Ступени давления до 3000 бар могут быть достигнуты с помощью насосов высокого давления.



Благодаря продуманной конструкции, оптимизированному выбору материалов, гибкому регулированию скорости и высокой точности производства плунжерные насосы можно использовать 24 часа в сутки и прибл. 8000 часов в год без перерыва. Все среды можно перекачивать в жидком состоянии. Это может быть вода или масло при нормальной температуре, а также горячие масла и жидкие газы, такие как двуокись углерода и аммиак. Благодаря своему принципу действия плунжерные насосы также идеально подходят для сред, содержащих абразивы, таких как суспензии моющих средств или угольная пульпа.

  • Приложения для очистки
  • Угольное проникновение
  • Технология процесса для химической и фармацевтической промышленности
  • Тестирование давления
  • Производство мочевой мочеи и идеально подходят для надежной непрерывной работы. Они могут использоваться для различных жидких сред и достигать давления до 3000 бар. Компания URACA обладает большим опытом разработки и производства плунжерных насосов.



    Если у вас есть какие-либо вопросы или вы ищете насос, подходящий для вашего применения, свяжитесь со специалистами URACA прямо сейчас.

    Плунжерные поршневые насосы

    • Брошюра о поршневых насосах

    • Перечень деталей мультиплексных плунжерных насосов 11D-2

    • Спецификация сдвоенного плунжерного насоса 11D-2

    • Перечень деталей мультиплексных плунжерных насосов 22T-2 и 32T-2

    • Спецификация трехплунжерного насоса 32T-2

    • Перечень деталей мультиплексных плунжерных насосов 55T-3

    • Спецификация трехплунжерного насоса 55T-3

    • Перечень деталей мультиплексных плунжерных насосов 59T-3

    • 59T-3 Спецификация трехплунжерного насоса

    • Список деталей трехплунжерных насосов 80T-3

    • Спецификация трехплунжерного насоса 80T-3

    • Мультиплексные плунжерные насосы 80T-3. Руководство по установке, уходу и эксплуатации

    • Перечень деталей мультиплексных плунжерных насосов 101T-4

    • Спецификация трехплунжерного насоса 101T-4

    • Мультиплексные плунжерные насосы моделей от 101T до 217Q. Руководство по установке, уходу и эксплуатации .

    • Список деталей трехплунжерных насосов 130T-4

    • Спецификация трехплунжерного насоса 130T-4

    • Список деталей трехплунжерных насосов 165T-5

    • Спецификация трехплунжерного насоса 165T-5

    • Мультиплексные плунжерные насосы 165T-5. Руководство по установке, уходу и эксплуатации

    • Перечень деталей трехплунжерных насосов 200T-5

    • Спецификация трехплунжерного насоса 200T-5

    • Спецификация пятиплунжерного насоса 217Q-4

    • Список деталей трехплунжерных насосов 250T-5

    • Спецификация трехплунжерного насоса 250T-5

    • Список деталей пятиплунжерных насосов 267Q-6L

    • Список деталей пятиплунжерных насосов 267Q-6M

    • Руководство по установке, уходу и эксплуатации пятицилиндровых плунжерных насосов 267Q-6M&L

    • Список деталей пятиплунжерных насосов 300Q-5

    • Мультиплексные плунжерные насосы 300Q-5.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
