Плуги дисковые – орудие для основной обработки почвы. Классификация, устройство, работа и регулировки плугов.

Содержание

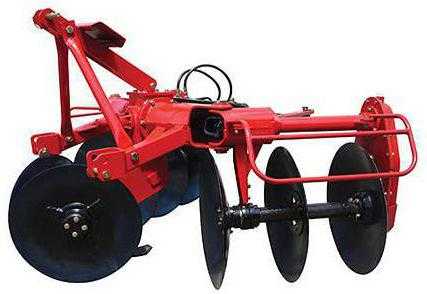

Дисковый плуг (плоскорез) для вспашки земли: описание, преимущества

Сельское хозяйство на всех этапах его развития невозможно представить без плуга – мощного и простого инструмента для обработки почвы. За свою тысячелетнюю историю он не утратил своей популярностью и по сей день используется для возделывания плодородного слоя земли. Изменилась лишь его конструкция и специализация отдельных видов, где дисковый плуг является одним из востребованных инструментов.

Предназначение

Известно, что самым востребованным является лемешный плуг, который предназначен для обработки почв на всех этапах ее возделывания. Однако применение такого инструмента в сложных условиях – на заболоченных участках, месте выкорчеванного леса, каменистой земле или тяжелых почвах, местности с заросшей растительностью, сорняками – нецелесообразно.

Во-первых, достигнуть качественного результата будет невозможно – приспособление просто не справится и застрянет. Во-вторых, повышается риск поломки устройства, увеличиваются расходы на его обслуживание и объем топлива, необходимый для работы приводного механизма.В сложных условиях предпочтительно применять дисковый плуг. Если лемешный инструмент, встретив препятствие, утонет в земле или сломается, то его дисковый собрат спокойной перекатится через преграду и продолжит выполнять свою работу.

Сфера его применения обширна – от после сезонной обработки грунта, до лущения стерни с целью уничтожения и предотвращения появления вредителей и сорных растений. Используется он и в лесном хозяйстве и пожарными инстанциями: здесь вспахивают землю, чтобы не дать ей распространиться вглубь лесной зоны или подобраться к населенным пунктам.

Устройство дискового плуга

По своей конструкции дисковые приспособления являются плоскорезами, то есть разрезают почву без последующего ее отвала. Ее основу составляет передняя и задняя рама. На каждую жесткую неизменяемую систему брусьев «навешивается» по два дисковых корпуса.

Спереди на дисковый плуг монтируются плоские стабилизирующие ножи, которые «пробивают» дорожку, намечают канавы, по которым уже движутся сами диски. Важно, чтобы следы плоских ножей и дисков совпадали – так можно достигнуть лучшего результата обработки.На каркасе установлено и опорное колесо, которое служит для регулирования глубины проникновения режущих компонентов в грунт.

Непосредственно рабочий орган – диск – выполняется из стали прочных, но легкообрабатываемых сплавов, устойчивых к коррозии. Их диаметр варьируется от 60 до 80 см. Различают режущие элементы и по форме: сейчас отличают более 10 разновидностей круглых ножей, которые целесообразно применять в тех или иных случаях.

Преимущества дискового плуга

Несмотря на широкую сферу применения и распространенность, дисковый плуг не обладает достаточным набором преимуществ, чтобы стать самым востребованным и незаменимым устройством обработки почвы.Среди положительных качеств этого приспособления специалисты сельхоз промышленности выделяют:

  1. Снижение нагрузок на трактор – вращением компонентов во время работы добиваются снижения силы трения, что позволяет снизить тяговое усилие.
  2. Высокое качество обработки поверхности – благодаря тому, что диски располагаются под определенным углом к вертикальной оси, обеспечивается лучшее проникновение лезвий в грунт.
  3. Снижение расходов на производство работ – из-за «переваливания» через преграды риск повреждения и отупения лезвий очень низок. Также это существенно сказывается и на потребляемом горючем тяговым механизмом.

Как и любое другое оборудование сельскохозяйственного сектора, плуг дисковый – навесной. Это, с одной стороны, позволяет брать устройство в аренду, снижая убытки за простой, а с другой - делает доступным и упрощает ремонт.

Виды дисковых плугов

Широкое разнообразие почв, пригодных для обработки и последующего засева культурными растениями сподвигло инженеров-конструкторов создать несколько разновидностей дисковых плугов для различных грунтовых условий. По этой причине сейчас на с/х рынке можно встретить:

  • приспособление для обработки полей – диски здесь имеют диаметр 40-45 см, которые проникают вглубь земли на 6-10 см и располагаются симметрично относительно центральных осей;
  • садовые инструменты – того же диаметра круглые лезвия располагаются в шахматном или несимметричном порядке, проникают в почвы на 12-14 см;
  • болотный дисковый плуг – способен пахать землю с излишним количеством влаги, обладает большой массой и несколькими десятками лезвий, проникают в почву на 20-25 см.

Специально для лесных хозяйств на обычный плуг устанавливают несколько дополнительных элементов – дерносним, рыхлительную лопату и черенковый нож.

Это упрощает работу на местности с выкорчеванными деревьями, густой растительностью, вблизи лесных зон.

Мобильные дисковые плуги

Для обработки почв на частных или дачных участках нет нужды затрачивать большие средства и усилия на покупку и применение профессионального оборудования. Облегчить процесс обработки плодородного слоя земли сможет дисковый плуг-плоскорез для мотоблока.

В отличие от промышленных инструментов, подобный инструмент имеет в своем составе два-три диска, закрепленных на металлической балке. Соединение с тяговой техникой происходит посредством жесткой сцепки. Настройка глубины проникновения лезвия в грунт осуществляется регулировочным винтом.В случаях, когда данных устройств недостаточно для быстрой и качественно обработки, можно прибегнуть к установке навесного оборудования на мини-трактор. В этом случае дисковый обрабатывающий инструмент отличается от своих совершенных братьев лишь габаритами.

Особенности ценообразования

Стоимость дискового плуга зависит от множества факторов. Первый из них – это предназначение. В зависимости от того, какую вам необходимо пахать землю, зависит, тем большую прибавку можно получить к производительности. Выбор надо основывать на тяговой технике.

Третьим важным показателем является регион приобретения. Очевидно, что для средней полосы России, где практически нет с/х угодий, стоимость прибора будет сравнительно низкой. А вот для Поволжья, граничащих с Казахстаном регионов цена будет на довольно высоком уровне из-за востребованности.

fb.ru

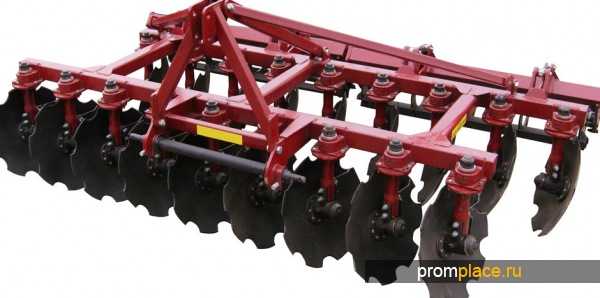

Дисковый плуг

Плуг – одно из важнейших изобретений человечества, которое используется в сельском хозяйстве в течение тысячелетий и по сей день не потеряло своей актуальности. Однако за это время конструкция плуга многократно видоизменялась. Лучшие инженеры постоянно работают над её улучшением, и можно сказать, что современные плуги от своих древних предшественников отличаются как лимузин от телеги. Сегодня к услугам сельского хозяйства – огромный выбор плугов самой разнообразной конструкции, для различных видов грунта и способов обработки земли. Особое место среди них занимают плуги дискового типа.



Применение дискового плуга



Конечно, наиболее популярным у современных аграриев является лемешный плуг. Однако, его дисковый собрат просто незаменим на определенных видах грунта, для выполнения некоторых видов работ. Так, дисковый плуг всегда применяется при распашке новых полей, особенно на месте выкорчеванных лесов, обработке каменистых, тяжелых почв, болотистой местности, земли, сильно засоренной дикими растениями, сорняками, и в других местах, где применение обычного плуга невозможно.





Дело в том, что если отвальный плуг, встретившись с серьезным препятствием в процессе вспашки застрянет либо сломается, дисковый – перекатится через него без малейшего ущерба. Именно это делает возможным широкое применение плугов дискового типа в лесном хозяйстве. В сельском хозяйстве дисковый плуг используется для лущения стерни – с этой операцией он справляется лучше своего лемешно-отвального собрата.


Предпосевную подготовку почвы, на которой выращивались толстостебельные культуры так же лучше выполнять агрегатом дискового типа. Он лучше справляется с уничтожением сорняков и пожнивных остатков. Кроме того, если почва очень сухая, после такого плуга остается меньше неразбитых земляных глыб. Так же применение дисковых плугов оправдано на подверженных эрозии почвах и во время обработки почвы перед посадкой риса.







Устройство дискового плуга



Главный рабочий орган плуга этой разновидности – сферические диски, диаметр которых может быть от 0,6 до 0,8 метра. Вращение подвижных дисков при вспашке и дает возможность безболезненно обходить препятствия.









Обычно дисковый плуг состоит из передней рамы с навесным устройством, на которой закрепляются два передних дисковых корпуса, и задней рамы, имеющей, соответственно, два задних дисковых корпуса. Так же на раме устанавливаются стабилизирующие ножи. Плуг имеет опорное колесо с механизмом регулирования глубины. Стабилизирующие ножи устанавливаются впереди дисков, таким образом чтобы следы от плоского ножа и от диска совмещались.



Классификация дисковых плугов



В зависимости от сферы применения, дисковые плуги делятся на полевые, садовые, лесные и болотные.





Полевой плуг имеет небольшой диаметр дисков - 45-50 см. Глубина обработки почвы таким плугом – 6-10 см. Обычно это двухследные симметричные конструкции.


Садовые плуга напротив, не симметричны, что позволяет тянущему их трактору двигаться на достаточном расстоянии от рядов деревьев. Глубина обработки почвы садовым плугом – около 14 см.


Болотный дисковый плуг отличается большим весом и увеличенным расстоянием между дисками – 22-28 см. Глубина обработки возможна до 25 см. Специализированный лесной плуг отличается дополнительными рабочими органами – дерноснимом, рыхлительной лопатой, черенковым ножом.






Что касается цены, дискового плуга, она зависит от назначения и модели агрегата и может отличаться весьма сильно в каждом конкретном случае. Дисковый плуг можно приобрести и за 3 000 долларов, и за 30 000, и выше.





promplace.ru

Плуг дисковый | Подробно о тракторах и сельскохозяйственной технике

Плуг дисковый состоит из рабочих органов — сферические диски, установленные пол углом 15-20º к вертикали и под углом 40-45º к направлению движении агрегата. Этим они конструктивно отличаются от других дисковых орудий (лущильников, борон) у которых диски установлены только под углом к направлению движении агрегата.

Благодаря такой постановке дисков достигают большой глубины обработки, которая может быть близка к радиусу диска. Кроме того, диски плугов имеют больший диаметр (600-800 мм вместо 450 мм у борон и лущильников) и каждый диск вращается на отдельной оси.

Плуг дисковый

Устройство дискового навесного плуга показано на рисунке. Впереди каждого дискового корпуса установлены углоснимы, представляющие собой отвальчик с полувинтовой поверхностью и заостренным лезвием. При движении агрегата диск плуга входит в почву сверху вниз, отрезает пласт и увлекает его за собой за счет сил трения. Частицы пласта почвы движутся с разными скоростями (со скоростью около нуля в центре диска и со скоростью, близкой к поступательной, у его лезвия), в следствии чего слои почвы хорошо перемешиваются. В результате скользящего резания дно борозды не уплотняется.

На рабочие органы дисковою плуга действуют большие силы реакции почвы, которые в горизонтальной плоскости стремятся развернуть плуг в сторону не паханного поля, в вертикальной — выглубить его. Поэтому дисковый плуг делают тяжелым, опорные колеса ставят под углом 60-70º к горизонту, применяют стабилизирующие ножи.

По тяговому усилию и крошению пластов дисковый и лемешный плуги примерно равноценны. Дисковый плуг имеет большую залипаемость чем лемешный, однако на первом можно установить специальные чистящие щетки. Они несколько уступают лемешным плугам по заделки растительных остатков и применяются для вспашки пересохших и переувлажненных тяжелых почв.



tractor-server.ru

орудие для основной обработки почвы. Классификация, устройство, работа и регулировки плугов.

Плуги



Классификация плугов

Плуг состоит из смонтированных на раме рабочих органов, механизмов, опорных колес и прицепного устройства (навески) для соединения с трактором или другими средствами тяги. Основные рабочие органы плуга - корпус, предплужник и нож. Корпус отрезает пласт почвы, оборачивает и рыхлит его. Предплужник отрезает часть задернелого пласта и сбрасывает его на дно борозды. Нож отрезает пласт в вертикальной плоскости.

По конструкции корпусов различают плуги лемешные, дисковые, чизельные, ротационные и комбинированные. Из них наиболее распространены лемешные плуги.

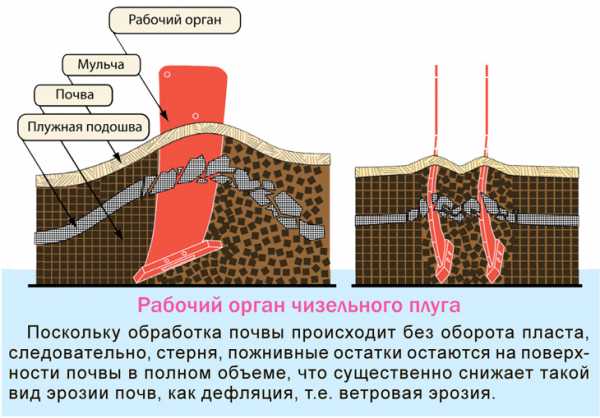

Чизельные плуги, как безотвальные, лишь условно относятся к плугам, так как в их работе отсутствует главный признак вспашки - оборот пласта. Это - глубокорыхлители.

Дисковые плуги используют для вспашки тяжелых почв и при лесовосстановительных работах. Рабочие органы этих плугов - сферические диски диаметром 600-800 мм. Во время движения плуга диски вращаются, подрезая и оборачивая пласт.
Недостатки обработки почвы дисковыми плугами заключаются в значительной глыбистости поверхности поля, плохой заделке растительных остатков, гребнистости дна борозды и др. Поэтому дисковые плуги применяют ограниченно (для обработки почв с древесными остатками, засоренных камнями, тяжелых почв под посев риса).

В основе принципа работы ротационных плугов лежит технология вспашки почвы с применением рабочих органов, совершающих сложные вращательно-поступательные движения. Ротационные плуги в настоящее время применяются редко, поскольку имеют сложную конструкцию, и, как следствие, недостаточную надежность, долговечность и высокую цену. Тем не менее, высокое качество обработки почвы этими плугами позволяет причислить их к перспективным почвообрабатывающим орудиям ближайшего будущего.

В комбинированных плугах применяют сочетание рабочих органов разных типов плугов (например, лемешных и дисковых, лемешных и чизельных и т. п.), что позволяет расширить диапазон их применения.

Лемешные плуги, применяемые для вспашки, классифицируются:

- по виду тяги - конные, тракторные, канатной тяги;

- по назначению - общего назначения, специальные. К специальным относятся плуги кустарниково-болотные, плантажные, садовые, виноградниковые, лесные, ярусные и для вспашки почв, засоренных камнями.

- по способу агрегатирования с трактором - навесные, полунавесные и прицепные;

- по типу основных рабочих органов (плужных корпусов) - одно-, двух-, трёх- и многокорпусные;

- по технологии вспашки - плуги для гладкой и для свально-развальной пахоты. Плуги для гладкой вспашки снабжены право- и левооборачивающими корпусами, попеременно включаемыми в работу, и не образуют свальных гребней и разъемных борозд. В условиях регионов, где преобладают небольшие по площади поля, применение оборотных и поворотных плугов для гладкой вспашки, вместо загонных, экономически оправдано, несмотря на их большую стоимость.
Они имеют ряд преимуществ:

  • не образуют свальных гребней и разъемных борозд, устранение которых требует проведения дополнительных операций;
  • сокращают сроки и повышают качество предпосевной обработки почвы;
  • имеют на 10-15 % более высокую производительность за счет сокращения времени на выполнение поворотов;
  • имеют в два раза большее количество корпусов, благодаря чему удваивается долговечность почворежущих элементов.

***

Конструкция плугов

Наибольшее распространение получили плуги общего назначения. Конструктивные элементы плуга делятся на рабочие и вспомогательные.
К основным рабочим органам плуга относятся корпус, предплужник и нож; к вспомогательным: рама, опорное колесо и механизм его регулирования, а также навесное устройство. Все рабочие и вспомогательные органы плуга смонтированы на раме, которая состоит из продольных брусьев, балки жёсткости и поперечных распорок.

Плуги общего назначения применяют для обработки почвы на глубину 18 - 35 см при возделывании зерновых, зернобобовых, технических культур и трав.
Вспашка лемешными плугами может быть свально-развальной или гладкой. На плугах для свально-развальной вспашки устанавливают правоотваливающие корпуса, схема размещения которых одинакова для навесных, полунавесных, прицепных плугов и лемешных лущильников.
Отличие лемешных лущильников от плугов заключается в том, что ими можно производить обработку почвы на глубину до 16 см; также у них отсутствуют предплужники и ножи.

Гладкую вспашку можно выполнять плугами, которые способны производить полный (на угол 180 градусов) оборот пласта в собственной борозде. Существуют конструкции таких плугов с несимметричным и симметричным расположением рабочих органов, характеризуемые фронтальным расположением рабочих органов, поэтому длина их не зависит от ширины захвата.
Фронтальные плуги могут состоять из одного или нескольких технологических модулей (секций), каждый из которых способен работать самостоятельно. Основные рабочие органы каждого модуля представляют собой зеркальное отображение органов другого модуля.
В отличие от рабочих органов оборотных плугов, функционирующих попеременно, все рабочие органы модуля фронтального плуга работают одновременно. Ширина захвата фронтального плуга может быть равна ширине захвата одного или нескольких модулей в зависимости от типа и тяговых возможностей трактора.

Плуг работает следующим образом.
Предплужник срезает верхнюю (задернённую) часть пласта, затем переворачивает её и укладывает на дно открытой борозды. Основной корпус плуга отрезает пласт со стороны борозды, разрыхляет и в определённой мере оборачивает его своей рабочей поверхностью, а затем укладывает его на задернённую часть, которую ранее уложил предплужник.
Для того чтобы образовывалась ровная стенка борозды, перед задним корпусом плуга устанавливают нож.

***

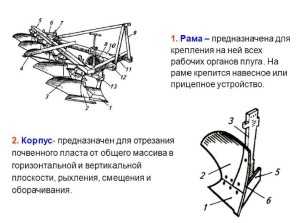

Элементы конструкции плуга

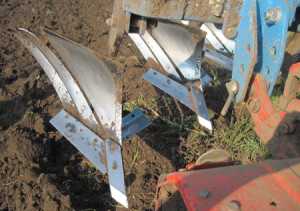

В состав корпуса плуга входят - стойка, лемех, отвал и полевая доска. Рабочую поверхность корпуса образуют лемех и отвал: со стороны поля она ограничена полевым обрезом, со стороны пашни бороздным обрезом, а сверху верхним обрезом.
Качество и вид вспашки определяет геометрическая форма лемешно-отвальной поверхности корпуса.
Лемех подрезает пласт снизу, приподнимает и направляет его на отвал. Отвал сдвигает поднятый лемехом пласт, крошит, переворачивает и сбрасывает его в борозду. Сбоку к нижней части корпуса прикреплена полевая доска. Она служит опорой для корпуса и предотвращает его смещение в сторону непаханого поля под действием сопротивления почвы.

Корпус плуга характеризуется следующими параметрами: шириной захвата, глубиной пахоты, углами установки лемеха к дну и стенке борозды и формой рабочей поверхности. Плуги общего назначения снабжены корпусами шириной захвата 25, 30, 35 и 40 см, специальные - 45, 50, 60, 70 и 100 см.

Конструктивно корпуса плугов подразделяются на отвальные, безотвальные, дисковые, вырезные и комбинированные. В зависимости от типа лемешно-отвальной поверхности различают полувинтовые, винтовые и культурные корпуса.

Культурный корпус хорошо крошит, а также удовлетворительно оборачивает почвенный пласт, поэтому его используют вместе с предплужником при обработке старопахотных почв.

Полувинтовой корпус хорошо оборачивает, а также удовлетворительно крошит почвенный пласт, поэтому плуги с такими корпусами рекомендуется применять при обработке залежных и сильнозадернённых почв. Для полного оборота пласта полувинтовые отвалы зачастую снабжают удлинительным пером.

Винтовые корпуса отличаются большой оборачивающей способностью, поэтому они рекомендованы для перепашки многолетних трав и обработки целинных земель.

Конструкции специальных корпусов напрямую связаны со спецификой производимой вспашки. Так, для вспашки тяжёлых почв с интенсивным крошением пласта (например, под корнеклубнеплоды) используют плуги с комбинированными корпусами. Корпус такого типа, помимо укороченных отвала и лемеха, снабжён ротором в виде усечённого конуса, который обращён большим основанием вверх, с прикреплёнными к образующим лопатками.
В процессе работы ротор, получающий привод от ВОМ (вал отбора мощности) трактора, ударами лопаток интенсивно крошит пласт, который поступает с отвала. Вследствие этого степень крошения почв возрастает на 10-20%, а тяговое сопротивление плуга уменьшается на 25-30%, тем не менее, общий расход энергии на вспашку увеличивается на 13-26%.



Лемех, в зависимости от геометрической формы, бывает трапецеидальный, долотообразный, зубчатый и с выдвижным долотом.

Трапецеидальный лемех прост в изготовлении и образует ровное дно борозды, но при этом хуже заглубляется и интенсивнее изнашивается. Вследствие этого его применяют при обработке лёгких старопахотных почв. Запас металла на тыльной стороне лемеха ("магазин") используется для оттяжки лемеха в кузнице после изнашивания.

Долотообразный лемех имеет удлинённый (в виде долота) носок, который отогнут вниз на 10 мм ("забор" глубины) и в сторону поля на 5 мм ("забор" ширины), вследствие чего он лучше заглубляется и устойчивее в работе.
Зубчатые лемеха и лемеха с выдвижным долотом применяют при обработке очень тяжёлых почв.

Чтобы увеличить срок службы, лемеха иногда выполняют самозатачивающимися (двухслойными). Верхний мягкий слой быстрее изнашивается, обнажая нижний слой, выполненный из высоколегированной стали либо сплава сормайта толщиной 1,7 мм, вследствие чего длительно сохраняется острота лезвия, а срок службы лемеха увеличивается в 10-12 раз.

Отвал является основным рабочим элементом плужного корпуса. По его геометрической форме определяют тип рабочей поверхности корпуса. Отвалы производят из мягкой либо трёхслойной стали. Их рабочая поверхность цементируется на глубину 1,5-2,2 мм, вследствие чего она становится твёрдой и износостойкой, а отвал - упругим и прочным. Грудь отвала изнашивается быстрее, чем крыло, поэтому для корпусов, которые работают на тяжёлых почвах, её делают сменной.

Рабочую поверхность отвала полируют, что снижает силу трения почвы и облегчает скольжение пласта. Рабочая поверхность должна быть без вмятин, заусенцев, трещин, коррозийных участков, поскольку такое место может стать очагом залипания, нарушит процесс вспашки, увеличит тяговое сопротивление плуга.
Лемех и отвал крепят к стойке болтами с потайными головками, которые не должны выступать над поверхностью. Утопание головок допускается до 1 мм. Отвал должен плотно прилегать к лемеху по линии стыка и не выступать над поверхностью лемеха. Допускается местный зазор между ними не более 1 мм, а выступание лемеха над отвалом на 2 мм.

Полевая доска обычно закрепляется под углом 2-3 градуса к стенке и дну борозды. В многокорпусных плугах полевая доска заднего корпуса длиннее обычной, иногда её даже снабжают сменной пяткой, изготовленной из износостойкого отбеленного чугуна.

Стойка является несущим элементом корпуса. На неё монтируются все основные части. Различают низкие (на плугах с крючковатой рамой для обработки каменистых и иных почв) и высокие (на плугах общего назначения с плоской рамой) стойки.

Нож плуга разрезает почву в вертикальной плоскости по линии отделения пласта от массива для получения ровной стенки борозды. Нож улучшает оборот пласта, заделку растительных остатков, обеспечивает устойчивый ход плуга и равномерность глубины вспашки.
Различают ножи дисковые, черенковые и плоские с опорной лыжей. Дисковые применяются для плугов общего назначения; черенковые - для плантажных и лесных плугов; плоские с опорными лыжами - для кустарниково-болотных плугов.

Дисковые ножи применяют на плугах общего назначения и кустарниково-болотных для вспашки почв, не засоренных корнями деревьев и камнями. Дисковый нож устанавливают обычно перед последним корпусом плуга так, чтобы центр диска располагался над носком предплужника, нижняя кромка ступицы была выше поверхности поля на 1 - 2 см, а плоскость вращения диска была смещена в сторону поля от полевого обреза корпуса на 1 - 3 см.
При вспашке задернелых земель дисковые ножи ставят перед каждым корпусом. Это снижает тяговое сопротивление плуга, улучшает качество вспашки и снижает износ лемеха и отвала.

Черенковый нож имеет прямой черенок, переходящий в нож. Нож представляет собой двугранный клин и крепится к раме плуга при помощи накладки и хомута. Стойку ножа с криволинейным лезвием располагают вертикально. К концу лезвия ножа приварено долото отверстием, которым его насаживают на цилиндрический носок лемеха. Опираясь на лемех, нож меньше изгибается при работе на тяжелых почвах.

Стойку ножа с прямым лезвием устанавливают с наклоном лезвия к дну борозды под углом 70-75°; нож легко разрезает почву и мелкие корни, а крупные выворачивает на поверхность. Левую грань ножа располагают параллельно стенке борозды на расстоянии 5 - 10 мм от полевого обреза корпуса плуга.
Нож с прямолинейным лезвием можно перемещать по высоте.
На задернелых почвах носок ножа располагают на одном уровне с лезвием лемеха. Криволинейный нож по высоте не переставляют. Черенковые ножи применяют при вспашке задернелых почв, имеющих невыкорчеванные корни, засоренных камнями; их устанавливают на кустарниково-болотных, лесных и других специальных плугах.

Плоский нож с опорной лыжей устанавливают на кустарниково-болотном плуге для вспашки почвы, заросшей кустарником высотой до 2 м. По сторонам ножа расположены лыжи, положение которых по высоте относительно нижней кромки ножа можно изменять. Лыжи прижимают ветви кустарника, нож их разрезает.
По мере износа лезвия нож разворачивают на 180°. Для этого нож снабжен двумя лезвиями.

Предплужник снимает верхний задернелый слой почвы со стороны полевого обреза корпуса толщиной 8 - 12 см и шириной, равной 2/3 ширины захвата корпуса, и сбрасывает его на дно борозды, где он потом засыпается рыхлой почвой. Такие условия способствуют гибели в данном слое большинства личинок насекомых и семян сорняков, а разложение корней и растительных остатков приводит к накоплению перегноя.

Предплужник состоит из лемеха и отвала культурного типа, которые болтами закреплены к стойке, фиксируемой хомутом к раме плуга впереди основного корпуса. Глубина хода предплужника регулируется перемещением стойки в вертикальной плоскости с учётом глубины хода основного корпуса.
Ширина захвата предплужника не должна быть больше ширины открытой борозды, дабы избежать зависания пласта. В горизонтальной плоскости предплужники расставляют таким образом, чтобы между предплужником и впереди идущим корпусом свободно проходил пласт, а пласт, отваливаемый последующим корпусом, не задевал за предплужники.

Углосним используют вместо предплужника на корпусах, предназначенных для обработки каменистых почв. Он представляет собой небольшой отвал, прикрепляемый кронштейном к стойке корпуса или к раме плуга. Углосним срезает и сбрасывает на дно борозды только часть пласта, когда тот находится в приподнятом положении.

Почвоуглубитель предназначен для рыхления подпахотного слоя без его выноса его на поверхность.

***

Подготовка плуга к работе



k-a-t.ru

ДИСКОВЫЙ ПЛУГ - это... Что такое ДИСКОВЫЙ ПЛУГ?


ДИСКОВЫЙ ПЛУГ

применяется на тяжелых каменистых почвах с остатками кустарника и на раскорчеванных из-под леса площ., где применение отвальных плугов невозможно. При обычной обработке Д. п. не применяется, т. к. плохо разрабатывает пласт, не оборачивает его, образует неровное дно борозды, не дает нужной для уничтожения сорняков глубины, чем и способствует засорению полей.

На заводе им. Колющенко (Челябинск) строится снабженный автоматом 4-дисковый плуг на 3 массивных чугунных колесах. Диски в 610 мм диаметром вращаются на роликовых подшипниках; для очистки от земли они имеют скребки, отчасти оборачивающие пласт. Шир. захвата Д. п. 0,8 м, тяговое усилие на средней почве до 750 кг, на тяжелой до 1000 кг, потребная мощность трактора на крюке 10-12 л. с, производительность 0,22-0,30 га в 1 ч.

Сельскохозяйственный словарь-справочник. — Москва - Ленинград : Государстенное издательство колхозной и совхозной литературы «Сельхозгиз». Главный редактор: А. И. Гайстер. 1934.

  • ДИСКОВАЯ СЕЯЛКА
  • ДИФЕРЕНЦИАЛ

Смотреть что такое "ДИСКОВЫЙ ПЛУГ" в других словарях:

  • дисковый плуг — Тракторный плуг, рабочими органами которого являются сферические диски. [ГОСТ 24321 80] Тематики машины и орудия для обработки почвы EN disc plough DE Scheibenpflug FR charrue à disques …   Справочник технического переводчика

  • Дисковый плуг —         см. Плуг …   Большая советская энциклопедия

  • дисковый плуг гладкой пахоты — Дисковый плуг, у которого диски, установленные на собственных осях, могут поочередно работать справа и слева при пахоте вперед или назад. [ГОСТ 24321 80] Тематики машины и орудия для обработки почвы EN reversible disc plough DE Scheibenkehrpflug… …   Справочник технического переводчика

  • дисковый плуг свально-развальной пахоты — Дисковый плуг, у которого каждый диск установлен на собственной оси справа или слева. [ГОСТ 24321 80] Тематики машины и орудия для обработки почвы EN conventional disc plough DE Scheibenbeetpflug FR charrue à disques pour labour en planches …   Справочник технического переводчика

  • ПЛУГ — ПЛУГ, плуга, мн. плуги, муж. Сельскохозяйственное орудие с широким изогнутым металлическим лемехом для вспашки, разрыхления почвы перед посевом. Пахать плугом. Дисковый плуг (с вогнутым диском вместо ножа). «Никогда плуг не проходил по… …   Толковый словарь Ушакова

  • плуг — а; мн. плуги/; м. см. тж. плужок, плуговой, плужный 1) Сельскохозяйственное орудие с широким металлическим лемехом или диском для вспашки земли. Тракторный плуг. Конный плуг. Навесной плуг …   Словарь многих выражений

  • плуг — а; мн. плуги; м. 1. Сельскохозяйственное орудие с широким металлическим лемехом или диском для вспашки земли. Тракторный п. Конный п. Навесной п. Лемешный п. Дисковый п. Пахать плугом. Ходить за плугом (при пахоте лошадью). 2. Напоминающее такое… …   Энциклопедический словарь

  • Плуг —         с. х. орудие для основной обработки почвы вспашки (См. Вспашка). П. наиболее древнее почвообрабатывающее орудие, формы которого были известны по вавилонским и древнеегипетским изображениям, наскальным рисункам в Северной Италии и Южной… …   Большая советская энциклопедия

  • ПШЕНИЧНЫЙ ПЛУГ — тракторный дисковый лущильник. П. п. получил свое название из за применения его для лущения пшеничных полей после уборки. 16 дисков диаметром в 50 см устанавливаются на общей оси секциями по 4 5 шт. Ширина захвата 2 4 м отняв одну из 3 секций,… …   Сельскохозяйственный словарь-справочник

  • ПЛАНТАЖНЫЙ ПЛУГ — прицепное или навесное орудие для глубокой (до 80 см) вспашки почвы. Осн. рабочие органы П. п. марок ППУ 50 (прицепной, усиленной конструкции для тяжёлых почв), ППН 50 и ППН 40 (навесные) корпус с выдвижным долотом, предплужник, дисковый и… …   Сельско-хозяйственный энциклопедический словарь

dic.academic.ru

Плуг дисковый ПД | Компания АгроТехника. Волжский

Плуги дисковые серии ПД предназначены для подготовки почв, не засоренных плитняком и другими препятствиями, под посев зерновых и технических культур путем рыхления поверхности поля на заданную глубину с удельным сопротивлением почвы до 0,9кг/см², твердостью 35 кгс/см² и влажностью до 27%.

Укомплектован дисками из борированной стали. Необслуживаемый корпус, укомплектован дисками из борированной стали.

Описание

Крепление рабочего органа через цельнолитой кронштейн позволяет, снизить нагрузку на раму. Что существенно повышает срок службы агрегата в целом.

Дополнительным преимуществом изделия является установка рабочего диска на отдельной стойке, с углом наклона диска ко дну борозды 16°, что позволяет добиваться дополнительной оборачиваемости пласта грунта.

За один проход борона производит измельчение и заделку растительных остатков, крошение и выравнивание поверхности поля, заделывает внесенные удобрения.

Прикатывающий каток с бесступенчатой регулировкой глубины обработки:


Конструктивные особенности агрегатов ПД:

  • жесткая конструкция рамы;
  • регулируемый угол атаки дисков;
  • удобная система замены дисков;
  • диск из износостойкой бор содержащей стали;
  • бесступенчатая регулировка глубины обработки.



Обслуживаемый корпус дисковой бороны ПД:

Технические характеристики

ПараметрПД-2,2ПД-2,5ПД-3,3
Тип агрегатанавесной
навеснойнавесной
Ширина захвата, м2,22,53,3
Производительность, га/ч1,5‒2,22,0-2,52,6-3,3
Рабочая скорость, км/ч8‒108-108-10
Глубина обработки, см8‒188-188-18
Диаметр диска рабочего органа, мм640640640
Количество рабочих органов, шт121418
Транспортная скорость, не более, км/час202020
.Габаритные размеры (ДхШхВ), мм2180х2430х12302180х2900х12302180х3600х1460
Масса агрегата, кг100011701480
Необходимая мощность трактора, л. с.80‒9090-100150-170

Фото

agtz.ru

Плуги для тракторов МТЗ - виды, применение и характеристики

Невозможно качественно, быстро и эффективно обработать землю без применения такого вида сельскохозяйственного оборудования, как тракторный плуг. Он используется как в небольших фермерских хозяйствах, так и на крупных сельскохозяйственных предприятиях. Какие плуги для МТЗ существуют, разновидности и их особенности, в одной статье.

Новый плуг для трактора МТЗ.

Разновидности плугов

Агрегаты по конструкции плужного корпуса могут быть:

  • дисковыми,
  • лемешными,
  • оборотными,
  • чизельными
  • комбинированными.

Лемешный плуг в работе.

Лемешные плуги являются наиболее распространенным и старым видом. Дисковые плуги используют для обработки переувлажненных или пересохших, а также тяжелых типов почв. Оборотные и комбинированные модели, которые сейчас имеются в продаже по довольно приемлемой цене, применяются для вспашки практически всех видов почв. Чизельный тип оборудования можно условно назвать плугом, поскольку оно не производит переворот почвенного пласта.

Как считают ученные, вспашка не всегда дает положительный результат, а конструкция некоторых оборотных плугов нуждается в доработке и модернизации.

Чизельный агрегат позволяет сэкономить средства и рабочую силу, и к тому же он в состоянии заменить плуг, борону, культиватор и многое другое. С чизельным плугом можно приступать к обработке земли без специальной подготовки.

Чизельные агрегаты

Чизельные плуги в настоящее время представлены в довольно широком ассортименте, что немного затрудняет выбор. Ознакомимся с техническими характеристиками наиболее популярных моделей совместимых с тракторами МТЗ 80 и 82.

ПЧ-4.5 «Алмаз»

Плуг из линейки Алмаз — ПЧ-4.5

Данная модель обладает массой 1 640 кг, а с дополнительным катком – 2 540 кг. Ее габариты (Д\Ш\В) – 2 830х4 500х1 950 мм. Производительность достигает до 3,5 га/ч при глубине обработки 450 мм и скорости 8 км/ч. Агрегат совместим практически со всеми тракторами отечественного и зарубежного производства и имеющими мощность 300-400 л.с.

ПЧ-2.5 «Алмаз»

Агрегат весит 780 кг, а с катком 1 245 кг при тех же габаритах, что и у предыдущей модели. Глубина обработки почвы составляет 450 мм, а ширина 4,4-4,5 м. При наличии 11 рабочих элементов производительность агрегата составляет 3,2 га/ч. Совместимость с тяговыми агрегатами мощностью 300-390 л.с.

ПЧ-6 «Алмаз»

Чизельный плуг ПЧ-6 весит 5 748 кг без катка и 5 920 с катком при габаритах 8 300х6 100х1 600 мм. Производительность агрегата впечатляет – 4,3 га/ч, а глубина обработки составляет 450 мм с шириной захвата почвы – 6 000 мм. Плуг имеет 16 рабочих частей и работает на скорости до 8 км/ч. Агрегат совместим с тракторами мощностью 450-480 л.с.

Подробнее плуг можно рассмотреть на видео:

На видео показан пример вспашки с помощью чизельного плуга.

Какую модель Алмаз лучше приобрести для обработки участка 2 га? Можно взять небольшой плуг ПЧ 2,5. Его размеров достаточно, для обработки небольшого поля.

Какая максимальная глубина обработки почвы у плуга Алмаз? Максимальная глубина обработки почвы 45 см.

Подойдет ли плуг ПЧ 4,5 для минитрактора Беларус? Нет не подойдет, так как мощность у трактора должна быть 300-400 л.с.

Лемешные агрегаты

Лемешные модели имеют простую конструкцию. Рабочие органы клинообразные лемехи.

ПЛН 3-35

Плуг модели ПЛН 3-35

Наиболее компактный плуг, устанавливаемый на трактор МТЗ 50, 80 и 82, имеет три корпуса и в состоянии обрабатывать различные типы почв, однако очищенных от плетней и камней. Глубина обработки составляет 200-300 мм, а ширина захвата – 1 050 мм. Габариты – 2 560х1 350х1 270 мм. Производительность агрегата на различных скоростях составляет 5-7 км/ч – 0,5-0,7 га/ч, 7-9 км/ч – 0,7-0,9 га/ч, 9-12 км/ч – 0,9-1,2 га/ч.

ПЛН 4-35

Этот четырехкорпусной плуг весом 630 кг совместим с тракторами МТЗ 50, 80 и 82, ДТ 74 и 75, а также ДТ 75М. При габаритах 3 600х1 730х1 500 мм агрегат обладает производительностью 0,98-1,26 га/ч. шириной обработки 3 500мм и глубиной 200-350мм. Предплужник позволяет производить вспашку почвы на глубину 120 мм при ширине захвата 2 300 мм.

ПЛН 5-35

Плуг для МТЗ модели ПЛН 5-35.

Данный агрегат с пятью корпусами и габаритами 4 280х2080х1 500 мм предназначен для обработки различных типов почв. Модель проста в обслуживании и имеет большую производительность на разных скоростях. Так, например, на скорости 5-7 км/ч. плуг в состоянии обработать 0,87-1,2 га/ч.; при 7-9 км/ч. – 1,2-1,6 га/ч.; 9-12 км/ч. – 1,6-2,1 га/ч.Ширина обработки почвы составляет 3 50 см при глубине от 20 до 30 см.

Пример обработки почвы лемешным плугом хорошо видно на представленном видео:

Оборотный плуг ПО 3-40

Оборотный плуг для МТЗ из линейки РО.

Это трехкорпусная модель оборотного плуга, которая предназначена для обработки больших площадей. Может устанавливаться на трактора МТЗ 50, 80 и 82, ЮМЗ 80-82 и аналогичными. Обслуживать агрегат может всего один человек. Производительность плуга равна 0,73-0,94 га/ч., при скорости обработки до 8 км/ч. Вес агрегата составляет 760 кг, а ширина захвата 3 50 см с глубиной вспашки 18 см.

Плуг может обрабатывать засоренные почвы, но недостаток заключается в небольшой глубине вспашки. Подробно принцип вспашки оборотным плугом можно увидеть на представленном видео:

Практически на все виды плугов, устанавливаемых на трактора МТЗ 50, 80 и 82, предоставляется гарантия сроком на 3 года и сервисное обслуживание на 2 года. При решении купить б/у оборудование, вы не застрахованы от вероятных поломок, хотя такие агрегаты сломать довольно сложно. Конечно, можно купить новое оборудование напрямую у производителя, однако существует большое количество компаний изготавливающих аналогичные модели, но по меньшей цене. Только оригинальные модели гарантированно производятся из высококачественного металла и отвечают всем требованиям Россельхознадзора.

Стоимость плугов для МТЗ

Цена на плуги представлена в таблице:

МодельГородПродавецСтоимость
ПЧ-4.5 «Алмаз»КраснодарАгроМаш-Юг254 900
КемеровоСибирский фермер235 000
МоскваРосАгроМир195 800
ПЧ-2.5 «Алмаз»КраснодарАгроМаш-Юг180 000
УфаТД «Спецтехника»195 500
КурганИмперия техники 2224 268
ПЧ-6 «Алмаз»УфаООО АгроСпецТехника1 154 000
СамараТД «Агромаш»1 143 200
НовосибирскЭриз529 000
ПЛН 3-35УфаООО «АгроСпецТехника»46 000
Нижний НовгородТрактористыот 38 000
КраснодарДедал-Агро48 000
ПЛН 4-35Нижний НовгородПромтехстрой87 900
УфаАгроальянс77 000
МоскваТракторСпецМаш98 000
ПЛН 5-35Нижний НовгородПромтехстрой123 800
УфаАгроальянс97 000
КазаньООО «Альма»99 000
Оборотный плуг ПО 3-40Нижний НовгородООО «Евро Трак»370 000
МоскваТракторСпецМаш349 000
УфаООО «АгроСпецТехника»390 000

Стоимость оборудования может показаться высокой, однако оно себя оправдывает и окупается уже через 2-3 года. Прежде чем покупать новый агрегат у производителя, можно найти такое же оборудование б/у. Так можно сэкономить средства, но о каких-либо гарантиях можно забыть. К тому же можно попробовать найти б/у плуга в старых сельских хозяйствах, где оборудование уже просто стоит без дела под открытым небом. Иногда нужен небольшой ремонт, чтобы вернуть технику в строй. Можно также изготовить плуг своими силами, благо сейчас в интернете имеется много чертежей, описаний и видео всего процесса.

Регулировка плуга перед работой

Настраивать плуг необходимо перед каждой новой вспашкой.

Перед любыми работами плуг необходимо правильно настроить и собрать. Выполнять настройку необходимо согласно технической документации, которая приложена к каждой модели.

Настройка чизельного агрегата

Регулировать чизельный плуг следует на специальной площадке, как показано на чертеже, в следующей последовательности:

  1. Присоединить агрегат к трактору.
  2. Гидроцилиндрами от рабочей гидравлической системы трактора привести рамки с рабочими элементами в горизонтальное положение.
  3. Установить агрегат на брусья толщиной равной глубине вспашки уменьшенной на 30-50 мм.

При помощи гидроцилиндра тракторной навески установить петлю сницы на площадку на высоте, соответствующей глубине пахоты, увеличенной на 36 см. Опустить агрегат до касания рабочих элементов с поверхностью и с помощью винта подъемного механизма установить раму плуга параллельно площадки, чтобы все лапы касались плоскости. Поднять упор фиксатора плунжерного гидроцилиндра до тех пор, пока он не коснется двуплечевого рычага механизма подъема, и закрепить его при помощи быстросъемных шплинтов. На такие же бруски, как и использованные для колесного хода, с помощью винтовых механизмов установить опорные колеса рамок и закрепить болтами и контргайками стойки в держателях рамы.

Настройка лемешного плуга

Схема настройки и сборки лемешного плуга.

Для того чтобы отрегулировать плуг понадобится подставка высотой 65-70 см, на которую устанавливается корпус, рама при этом застопорена, как показано на чертеже.

  1. Установить навесы и вставить болты в соответствующие отверстия на раме жесткости и стойке. Гайками и контргайками затянуть болты.
  2. Пружинными гайками и шайбами закрепить предплужники на специальных продольных полосах. При этом не стоит сильно затягивать скобки.
  3. С наружной стороны установить опорные колеса и опустить их в самое нижнее положение. В держатель вкрутить стопорный болт с навернутой гайкой. Скобу необходимо тут же крепко затянуть и можно убирать подставку.
  4. Далее, на раму устанавливается навеска, и затягиваются болты. Скобы предплужника затягивать не стоит.
  5. После посредством гаек прикрепить прицепы для установки бороны.
  6. То, что регулировка выполнена правильно, можно определить по следующим признакам:
  • борозды и гребни имеют одинаковую высоту;
  • межбороздное расстояние всегда одинаковое.

В то же время при вспашке, независимо какой тип плуга используется, следует придерживаться следующих правил:

  • не выполнять резких разворотов;
  • круговая вспашка, выполненная плугами для МТЗ 50, 80 и 82, не будет качественной, исключение составляет чизельный плуг;
  • при переходе на другую борозду, необходимо устанавливать агрегат в транспортировочное положение;
  • не допускать уменьшение дорожного просвета, поскольку это может привести к аварии.

При регулировке плуга нужно быть предельно внимательным, так как даже незначительное упущение может привести не только к потере времени, но и к дополнительным финансовым затратам. При выборе необходимого оборудования для МТЗ 50, 80 и 82, следует принимать во внимание площади, которые предполагается обрабатывать и сложность почв. После того, как будут просмотрены все модели, стоит обратить внимание на цену аналогичного, но б/у оборудования. Сейчас производятся некоторые модели оборудования, которое адаптировано к тракторам не только отечественного, но и зарубежного производства.

oselhoztehnike.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
