Плуг своими руками дисковый – Плуг своими руками: виды, чертежи, размеры, видео

Содержание

регулировка, настройка, своими руками, чертежи, как правильно сделать

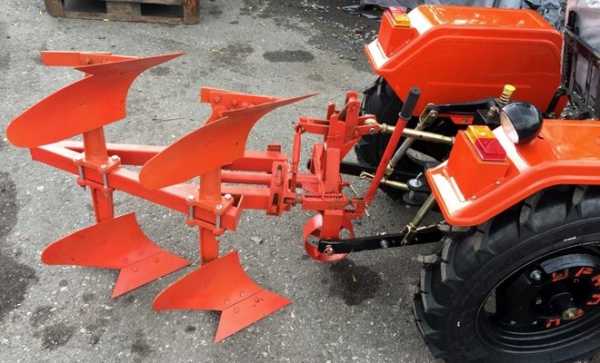

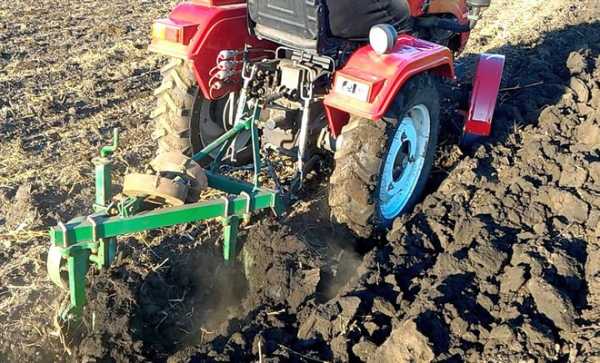

Плуг для минитрактора необходим для того, чтобы обрабатывать землю перед посадкой растений. Наличие агрегата позволяет повысить производительность труда. В магазинах представлен широкий выбор сельскохозяйственных инструментов, поэтому владельцы приусадебных участков найдут технику для сада и огорода. С ее помощью можно быстро обработать участки земли большой площади.

Для работ в саду подходят минитракторы, они имеют навесное оборудование. Купив плуг, можно быстро вспахать землю, подготовить ее для посадки растений.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.

Модели плугов разные, но их объединяет строение. Изделие имеет лемех, выполненный из металла, им переворачиваются пласты земли. Мотоблок едет по полю, а лемех тянется за ним, при этом переворачивается верхний пласт земли, уничтожаются сорняки. Это происходит потому, что их корни подрезаются лемехом, в результате сорные растения после вспашки оказываются глубоко в земле. Они не могут прорасти и погибают.

В процессе вспашки происходит рыхление земли, она становится рассыпчатой и насыщается кислородом. Есть разные виды плугов, поэтому при выборе инструмента нужно учитывать площадь земельного участка, тип почвы и другие показатели, тогда качество обработки земли будет высоким.

Дисковый плуг

Он подходит для обработки тяжелой земли ранней весной. Дисковый плуг отличается тем, что он вспахивает землю, но не переворачивает ее. Конструкция состоит из передней и задней рамы, на каждую из которых прикрепляют дисковые корпуса. Спереди устанавливают ножи, они делают канаву, по которой движутся диски.

На изделие крепится опорное колесо, с его помощью регулируют глубину вспашки земли. Для производства режущих элементов используется прочная сталь.

Оборотный плуг

Производители делают лемеха в форме пера, они загнуты кверху. Оборотный плуг для минитрактора предназначен для обработки твердого грунта. После вспашки почва становится мягкой, она начинает рассыпаться, а сорняки появляются реже.

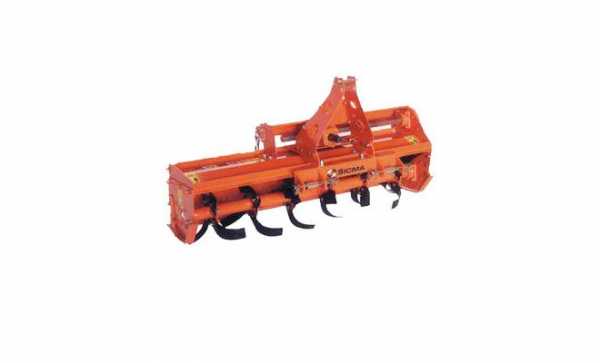

Роторный плуг

Механизм имеет несколько лемехов загнутой формы, производители закрепляют эти детали на одной оси. После включения минитрактора ось приходит в движение, она вращается и переворачивает почву. Агрегат может двигаться не только по прямой, но и по разным направлениям. Он вспахивает почву на глубину 25-30 см.

Как сделать плуг к минитрактору своими руками

Изготовление плуга своими руками станет хорошим вариантом для тех садоводов, которые желают сэкономить. Оснастку выполняют из уже имеющихся в хозяйстве материалов, подходят детали со старой сельскохозяйственной техники.

Самодельный плуг для минитрактора хорош тем, что его создают с учетом типа почвы на участке. При изготовлении агрегата принимают во внимание сельскохозяйственные культуры, которые будет выращиваться на земле. Если есть необходимость, для разных участков можно сделать разные виды плугов.

Магазинная продукция часто требует доработки, а самодельное изделие лишено многих недостатков.

Конструкция, выполненная из качественных материалов, не требует усиления. Благодаря тому что изделие делают из деталей, которые уже есть в домашнем хозяйстве, удается снизить расходы.

Самодельные плуги минитракторов хороши тем, что они создаются под уже имеющуюся сельскохозяйственную технику. При устройстве плуга необходимо учитывать мощность трактора, его производительность. Если возникнет необходимость, можно дополнительно укомплектовать его другими инструментами. Это позволит выполнять комбинированную обработку земельного участка.

Самостоятельно можно сделать отвальные инструменты, их рабочая часть выполнена в виде клиньев. Своими руками собирают дисковые плуги, они подходят для обработки твердых и тяжелых грунтов. Ими выполняют предварительную вспашку земли. Она разрезается ножами, выполненными в виде металлических дисков. Переворачивание пластов осуществляется с помощью отвальных элементов.

Высокую производительность имеют роторные изделия, но их сложно сделать в домашних условиях. Чаще всего собирают двухкорпусный плуг, его рабочие инструменты выполнены в виде лемехов. Имеется отвал. Это проверенная модель, которую выбирает большинство фермеров. Конструкцию можно дополнить подплужниками, они срезают верхний задернованный слой почвы.

Самодельный агрегат состоит из рамы, на нее крепятся детали. Для изготовления основания используется металлический профиль, он может быть прямоугольного или круглого сечения. Его толщина должна быть не менее 2-3 мм. Рабочие корпуса крепятся на раму, на нее же монтируют вспомогательные элементы.

Форма рамы зависит от того, какой управляющий элемент будет установлен на агрегате. Она должна соответствовать количеству инструментов, используемых в работе.

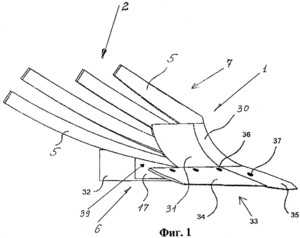

Перед тем как начинать работу над созданием лемешно-отвального плуга, следует учесть следующие геометрические особенности изделия:

  1. Лемех. Это нижняя часть агрегата, она врезается в грунт.
  2. В процессе перемещения плуга пласт земли сдвигается к отвалу. Он переворачивает его, разбивает на части. Грунт сдвигается в борозду.
  3. Для того чтобы придать плугу правильное направление движения, необходима полевая доска. Благодаря установке этого элемента агрегат не смещается в сторону необработанной земли.

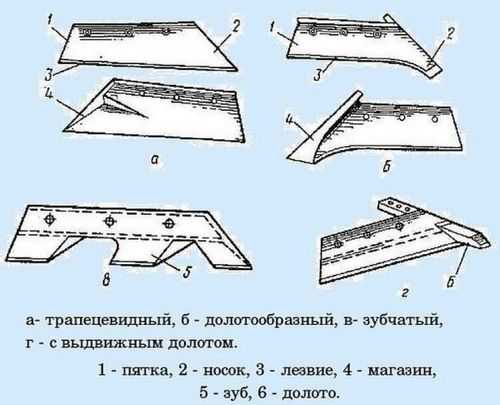

Для крепления инструмента на несущей раме нужна стойка, она удерживает нож. Строение лемеха следующее:

  • лезвие;
  • пятка;
  • носок.

Благодаря этим элементам инструмент проникает в грунт. Двухкорпусный плуг подходит для обработки земельных участков небольшой площади.

Изготавливая агрегат, необходимо обращать внимание на форму режущей части и ее размеры. Они определяют то, насколько эффективно будет работать изделие. Эти показатели оказывают влияние на глубину погружения плуга в почву, а также на объем обрабатываемой земли.

Плохо, если при вспашке земли изделие выходит наружу или глубоко зарывается в почву. Если сборка агрегата была выполнена правильно, при движении вперед он двигается ровно, не отклоняясь от траектории.

Решив сделать плуг для минитрактора своими руками, необходимо подготовить чертежи плуга. Повышенного внимания при изготовлении требует угол кромки, входящей в землю, а также угол изгиба лопастей.

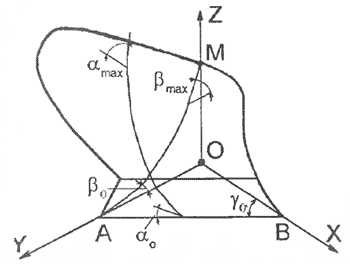

Если угол кромки подобран правильно, изделие легко входит в грунт. Лучше всего устанавливать элементы под углом 40°. Если он будет более острым, то агрегат выскользнет наружу, а при большом угле не сможет выполнить задачи, ведь он будет застревать в земле.

Изгиб лопастей влияет на угол отвала. Чем больше размер элемента, тем больше земли он захватывает за 1 проход. Но приняв решение сделать большую конструкцию, нужно учитывать, что из-за этого увеличится нагрузка на минитрактор.

Основная часть нагрузки приходится на лемех, поэтому его нужно делать из толстолистной стали. Необходимо приобрести подходящий лист металла. Форма элемента может быть следующей:

  • винтовая;
  • цилиндрическая;
  • полуцилиндрическая.

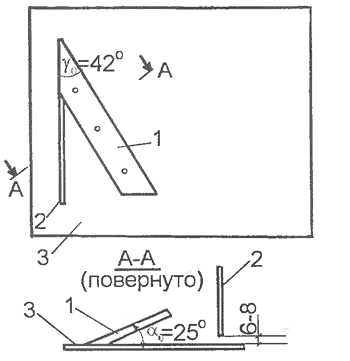

Угол изгиба лемеха должен соответствовать тому, под каким размещена лопасть. Крепление держателя фиксируют к этому же элементу. Составляя чертеж, необходимо стремиться к его упрощению, ведь своими руками можно сделать агрегат с минимальным количеством деталей. Он должен быть простым и функциональным.

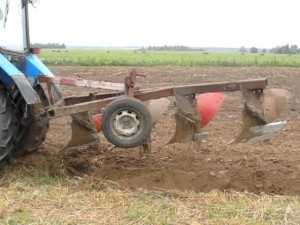

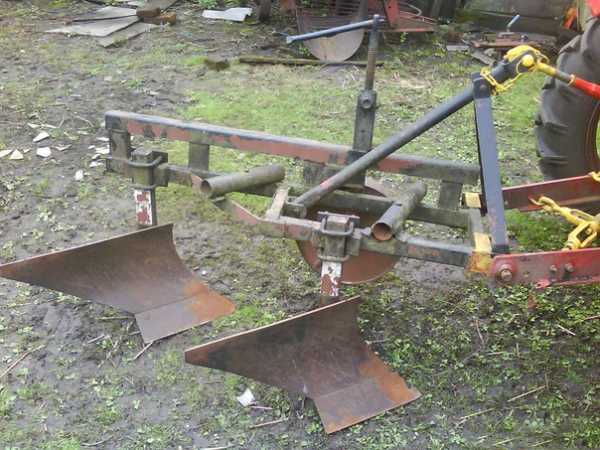

Двухкорпусное изделие состоит из нескольких рам, на них навешивают разные инструменты. Они жестко соединены между собой. С помощью 2х корпусной системы можно быстро вспахать и проборонить землю.

Если участок небольшой площади, для его обработки достаточно однокорпусного решения. Раму делают из металлической трубы, имеющей прямоугольное сечение. С одной стороны находится режущая часть изделия, а с другой стороны приваривают колесо и делают крепеж.

Когда работа над чертежом будет завершена, нужно сделать деталировку. После этого необходимо составить список материалов, а потом сделать выкройку, по которой будут очерчены контуры изделия.

Создавая агрегаты для минитрактора, нужно использовать легированные стали. Они прочные, выполненная из них конструкция не будет хрупкой. Использование такого материала повышает износостойкость изделия.

Для изготовления отвала лучше использовать листосгибочные станки. Если их нет, то в работе можно использовать тиски и наковальню. Металлический лист вырезают и загибают, действуя поэтапно.

Чтобы ускорить процесс изготовления, можно вырезать элемент по шаблону из баллона или трубы, задав форму клина. В этом случае нижняя часть отвала должна быть усилена. Повысить прочность можно, приварив металлическую ленту толщиной 5 мм. Поверхность затачивают, на обратной стороне изделия устанавливают держатель. В нем можно сделать крепления, с их помощью будет легко обрабатывать грунт на разной глубине.

На плуг устанавливают колеса. Они должны быть размещены так, чтобы конструкция находилась в равновесии. По ширине отвала фиксируют большие колеса диаметром 20 см, а с противоположной стороны посерелине ставят меньшее, имеющее диаметр 10 см.

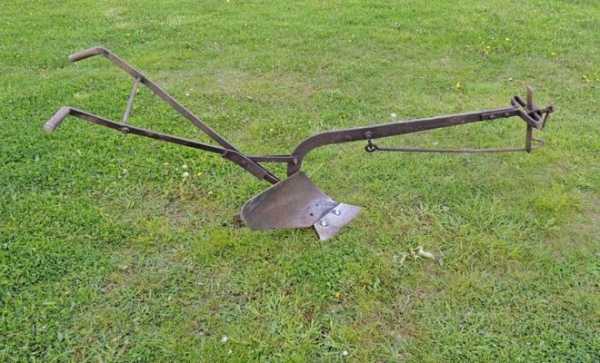

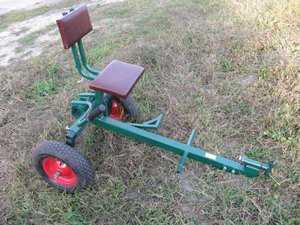

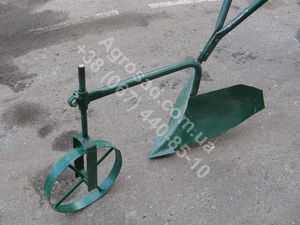

Своими руками можно сделать конный плуг. Он предназначен для вспахивания и культивации почвы. С его помощью можно боронить землю, но этим сфера применения не ограничивается. Используя плуг, можно сделать траншею под ленточный фундамент, выкопать дренажные каналы и произвести другие строительные работы.

Конский плуг устанавливают на минитрактор. Работа может быть выполнена усилиями 2 человек. При этом 1 из них должен управлять минитрактором, а обязанностью другого становится управление плугом. Самодельный агрегат равномерно обрабатывает землю, верхние слои почвы не разрушаются.

Как настроить плуг на минитрактор

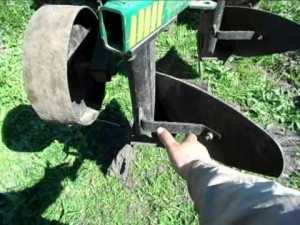

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

  1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
  2. Выполняют настройку ширины захвата земли.
  3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.

Полезные советы

Для того чтобы заточить лезвия, необязательно обращаться в специализированные организации. Достаточно использовать для этой цели точильный камень.

Во время работы на участке на агрегат может налипнуть земля. Она увеличивает сопротивление, поэтому ее следует счищать с лезвия. Аналогично стоит поступать с корнями растений.

Работая в поле, необходимо ежедневно смазывать подшипники. Это увеличивает срок службы агрегата. После завершения обработки плуг моют, сушат и смазывают маслом, защищая изделие от коррозии.

specmahina.ru

Самодельный плуг на МТЗ 80

Трактор МТЗ 80-82 способен облегчить работу любого фермера только в том случае, если будет использоваться навесное оборудование. Для максимально качественной обработки земли используется плуг, который можно с легкостью сделать своими руками. Для максимально правильного изготовления плуга необходимо использовать чертежи.

Особенности чертежа

Чертежи создаются высококвалифицированными специалистами. Именно поэтому необходимо использовать качественные наброски. Самостоятельно чертеж лучше не делать, так как конструкция плуга может получиться неправильной, что негативно отразится на качестве вспашки.

Для изготовления плугов необходимо изначально взять лист плотного картона и отобразить на нем чертеж. По нему вырезается шаблон. Далее необходимо перенести чертеж на лист металла. Для изготовления плуга можно использовать нержавеющую сталь или более плотный металл, толщиной в 2-3 миллиметра. С этой целью может быть использована рессора от Москвича или диск от циркулярки. Самое главное, чтобы чертеж был правильным.

Изготовление навесного оборудования

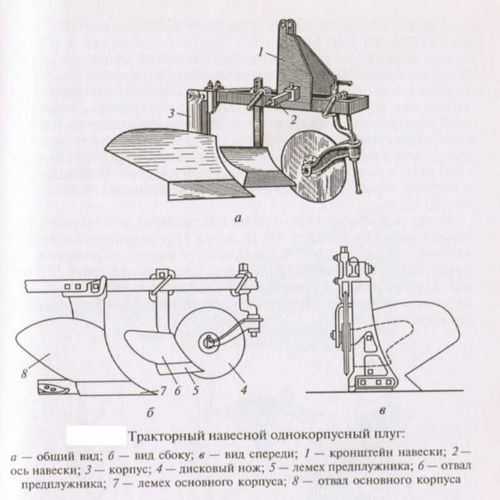

Однокорпусный плуг – это самая простая модель навесного оборудования, поэтому ее с легкостью может сделать своими руками даже малоопытный мастер. Данное навесное оборудование состоит из отвала и лемеха. Для того чтобы изготовить эти элементы, лучше всего будет использовать листовую сталь, толщина которой составляет от 3 до 5 миллиметров.

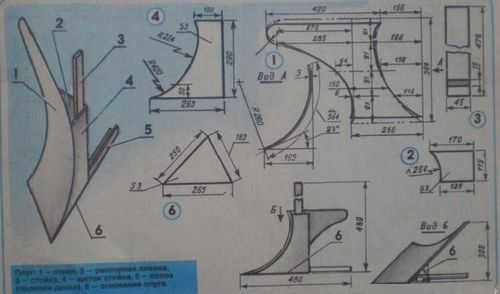

На чертеже плуга изображено: 1 — лемех, 2 — полевая доска, 3 — стойка, 4 — ползун с пятой, 5 — опора отвала, 6 — отвал.

  1. Изначально осуществляется производство съемного лемеха. С этой целью лучше всего будет использовать пильный диск, который устанавливается на циркулярную пилу. Это объясняется тем, что он изготавливается из высокопрочной стали.
  2. Для заточки режущей части производится ее отбивка на наковальне точно таким же методом, как и обыкновенную косу.
  3. На следующем этапе осуществляется производство отвала плуга на трактор мтз 80-82. Этот процесс характеризуется простотой, что позволяет его с легкостью выполнить своими руками. С этой целью используется труба из надежного металла. Ее диаметр должен составлять 50 миллиметров. Толщина стенок трубы должна быть не менее 5 миллиметров. Для изготовления отвала используется готовый шаблон, по которому из трубы можно сделать заготовку.
  4. Изготовление всех остальных элементов плуга своими руками осуществляется из подручных заготовок.

Особенности сборки конструкции

Для того чтобы максимально качественно собрать плуг, необходимо использовать клинья, которые характеризуются наличием угла в 25 градусов. Далее необходимо использовать вспомогательный лист металла, толщина которого составляет от 2 до 3 миллиметров. На него производится установка лемеха. Его необходимо максимально надежной закрепить на вспомогательном листе. Сделать это можно с помощью сварки.

Боковой щиток прикрепляется к лемеху в вертикальном положении. С этой целью используется ручная дуговая сварка. При этом боковой щиток стойки должен заходить за лемех примерно на 6-8 миллиметров. Его расположение должно быть выше лезвия примерно на 10 миллиметров. Далее необходимо сделать сплошную поверхность методом сварки лемеха и отвала. При этом выдерживается угол в 6-8 градусов между лезвием лемеха и отвалом.

Изготовить самодельный плуг на трактор мтз 82 достаточно просто. Для этого необходимо всего лишь уметь пользоваться сваркой. Лучше всего будет сделать навесное оборудование на трактор 82 с помощью подсобного работника. Это объясняется тем, что одному будет достаточно тяжело удерживать части будущего плуга и производить их сваривание.

Особенности регулировки плуга

Перед тем, как провести регулировку, необходимо установить грунтозацепы на трактор 82. Данное оборудование прикрепляется к мотоблоку многих тракторов. Его фиксация осуществляется с помощью штыря. Регулировочные гайки не требуют проведения зажима. Это объясняется тем, что в процессе работы можно необходимо произвести настройку плуга на нужную глубину борозды.

Регулировку плуга можно с легкостью сделать своими руками. Изначально опорное колесо плуга устанавливается на подставку. При выполнении работы в осеннее время необходимо придерживаться высоты подставки в 20-25 сантиметров, а если в весеннее – в 15-20 сантиметров. От того, какая высота подставки напрямую зависеть настолько плуг будет внедряться в землю.

Далее необходимо выполнить настройку угла наклона навесного оборудования. С этой целью наиболее часто производится использование регулировочной тяги. Пятка оборудования при этом располагается параллельно к поверхности почвы. Именно в таком положении необходимо зафиксировать плуг. Далее необходимо с подставок снять плуг.

Правильное расположение плуга

Далее производится настройка руля таким образом, чтобы он был на уровне поясницы. На последнем этапе необходимо провести контрольную борозду. Это позволит произвести оценку навесного оборудования. При возникновении необходимости производится корректировка регулировки.

Изготовить самодельный плуг самостоятельно достаточно просто. Для этого необходимо оценить мощность трактора 82 и выполнить все работы в соответствии с чертежами.

Основные правила изготовления навесного оборудования

Еще один вариант плуга

Глубина вспашки навесного оборудования на трактор 82 регулируется методом перемещения большого колеса. Именно поэтому его необходимо устанавливать по центру плуга. Сделать это можно с легкостью своими руками с помощью зажимных хомутов.

Самодельный плуг характеризуется незначительными поворотами, что благотворительно влияет на увеличение ширины вспашки. Для того, чтобы в результате поворотов данное навесное оборудование на трактор МТЗ 82 не сломалось, необходимо использовать только высококачественные материалы производства.

Советы по изготовлению навесного оборудования:

  • Для того чтобы плуг для МТЗ 82 мог самостоятельно удерживать борозду, к нему приспосабливают двухколесный блок. Ширина бороздового колеса должна составлять 4-5 сантиметра, а диаметр – 32 сантиметра. Диаметр полевого колеса должен составлять 20 сантиметров. Ось для колес плуга на трактор 82 производят из трубы, размер которой составляет 19 дюйма.
  • Для того чтобы правильно сделать плуг для МТЗ 80-82, необходимо примерить отвал к лемеху. Он требует максимально плотной стыковки с полотном.
  • Правильное изготовление навесного оборудования на трактор МТЗ 80-82 требует использование специальных болтов для скрепления лемеха с металлическим листом.
  • Для изготовления отвала используется стальная труба, диаметр которой составляет 55-60 сантиметров, а толщина стенки – 0,4-0,5 сантиметра.
  • Независимо от способа изготовления агрегата, необходимо, чтобы его лемех был съемным. Это позволит его качественно заточить перед тем, как пахать землю.
  • Самым тяжелым способом изготовления навесного оборудования своими руками является нагревание заготовки в горне. Именно поэтому лучше всего использовать металл, которые поддается холодной ковке.

Изготовить навесное оборудование самостоятельно достаточно просто. Для этого необходимо всего лишь использовать качественный металл и иметь сварку. Выполняются все работы по строго установленной технологии.

oselhoztehnike.ru

Как сделать плуг своими руками по чертежам

Плуг конный, тракторный или для мотоблока — незаменимая вещь в приусадебном хозяйстве. Плуг пашет землю, переворачивая верхний слой почвы, что уменьшает количество сорных трав, делает грунт более мягким и податливым. Плуг можно не только купить, но и изготовить самостоятельно. Для этого, помимо инструментов и материалов, нужно иметь представление об устройстве плуга и его геометрии.

Устройство плуга

Правильно сделать плуг можно только тогда, когда есть представление о процессе пахоты, а также о предназначении каждой из деталей плуга.

При пахоте клин плуга врезается в грунт под определенным углом, зависящим от мягкости и влажности почвы. Клин отделяет пласт, приподнимает и сжимает его, одновременно разделяя пласт на несколько частей. От угла вхождения зависит то, на сколько частей будет расколот пласт земли: чем больше угол — тем больше раскол. Но если угол вхождения больше сорока пяти градусов, то грунт перестает скользить по рабочей поверхности пахотного приспособления, и начинает накапливаться перед ним, затрудняя дальнейшую работу. Вертикальный плуг, то есть с более острым ведущим углом, отделяет почву от края пахотной борозды, и сжимает его горизонтально. Плуг с горизонтальным ведущим углом работает иначе: он отклоняет и переворачивает пласт грунта.

Обычный рабочий плуг состоит из:

  • Лемеха, который подрезает почву,
  • Отвала,
  • Ножа,
  • Полевой доски,
  • Стойки,
  • Предплужника.

Дополнительно плуг можно оснастить:

  • Более прочной металлической рамой,
  • Колесами,
  • Механизмом, корректирующим работу плуга относительно трактора,
  • Гидромеханизмами,
  • Пневматической гидросистемой.

Отвал может иметь несколько видов рабочей поверхности:

  • Винтовую,
  • Цилиндрическую,
  • Цилиндроидальную.

Цилиндрическая отлично измельчает грунт, но пласт образует плохо. Это не всегда удобно. Цилиндрическую рабочую поверхность обычно используют для работы с мягкой почвой. Наиболее же удобна и практична в работе цилиндроидальная поверхность, которая и хорошо крошит, и переворачивает грунт, а также справляется и с сухой землей, и с влажной.

Самодельный плуг

Чтобы в домашних условиях сделать плуг своими руками, необходимо иметь:

  • Вальцы,
  • Болгарку,
  • Газовый резак,
  • Крепежные детали,
  • Измерительный инструмент,
  • Молоток,
  • Сварочный аппарат,
  • Ножницы для резки металла.

Перед началом работ, рекомендуется составить чертеж или схему, или же найти готовый вариант в интернете. Это позволит наглядно представить ход работ, расположение всех деталей и крепежей.

Плуг односторонний

Наиболее простой для изготовления вариант. Одностороннее устройство можно сделать как цельным, в виде единого корпуса, так и разборным. Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском от циркулярной плиты. Отвал обычно делают двумя способами. Первый из них требует использования отреза трубы, толщиной около пяти миллиметров и диаметром в пятьдесят сантиметров.

Из отреза вырезают заготовку, и с помощью угловой машинки для шлифования доводят до нужных размеров. Второй способ изготовления отвала предусматривает наличие стального листа, толщиной в четыре миллиметра, или баллона с той же толщиной стенки, но сечением около 50 см. При помощи сварочного аппарата или ножниц по металлу вырезается форма, и выгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

Любые чертежи предусматривают шесть составляющих элементов:

  • Металлический диск или лемех,
  • Основа,
  • Пластина распорная,
  • Щиток боковой,
  • Отрез трубы для щитка,
  • Полевая рабочая доска.

Устанавливается лемех обычно при помощи листа из металла и нескольких клиньев, скошенных под углом в двадцать пять градусов. Крепят путем двухточечной сварки, и ею же соединяют стойку и щиток боковой. Желательно сделать щиток выше нижнего краешка лемеха на сантиметр, края же щитка должны перекрывать краешек лезвия на пять или шесть миллиметров.

Лемех с отвалом скрепляют сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. На боковую стойку крепят сваренные лемех и отвал, а саму стойку приваривают сначала к основанию, а затем к пластине распорной. В завершении углы лемеха приваривают к основанию. Все следы от сварки и швы зачищаются, а отвал с лемехом шлифуются.

Двухкорпусный плуг

Данный вид более эффективен для пахоты больших участков земли. Для изготовления необходима прочная стальная рама, сделанная из круглого или прямоугольного профиля, толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых рабочих деталей и управляющего элемента. В рабочем корпусе лемех обязательно располагают снизу, поскольку его роль — передвигать к отвалу пласт земли. Отвал же переворачивает почву, разрезает и сдвигает, образуя борозду.

Стойка необходима для крепления к раме рабочих инструментов и удержания ножа. В ней делают несколько регулируемых отверстий, которые позволят менять глубину пахоты. Обычно стойку сваривают из металлической пластины, толщиной не менее сантиметра, а к раме крепят при помощи болтов.

Рама со всеми рабочими инструментами крепится к мини-трактору или мотоблоку самодельным дышлом или сцепным устройством. Дышло обязательно должно иметь ручку, и иметь прямую или V-образную форму. Второй вариант формы более эффективен, поскольку делает плуг намного устойчивее. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся они к раме при помощи регулируемого кронштейна.

Сборка и монтаж плуга

Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все детали устройства привариваются сначала точечной сваркой, и лишь когда все детали на своих местах и скреплены верно — окончательной. Качество изготовления проверить легко — для этого отвал с лемехом нужно снять, а сам плуг поставить на столе. Плотно прижав плуг, проверяют совпадение поверхности стола с горизонтальной поверхностью полозка. Если отклонений нет — все сделано правильно.

Также определить хорошую сборку можно по следующим признакам:

  • Острый край лемеха расположен на два сантиметра ниже полозка,
  • Лемех с отвалом не выступают за вертикальный край полозка больше, чем на сантиметр,
  • Между полозком и отвалом нет никакого зазора.

Монтируют самодельное устройство на мотоблок рядом с участком для пахоты. Начинают с установки стальных колес — они препятствуют буксованию мотоблока в почве. Следующий шаг: крепят плуг, но не заворачивают все крепежные гайки полностью. С их помощью будет происходить регулировка аппарата, которую начинают на специальной подставке. Высота подставки должна быть равно глубине пахоты. После монтажа и проверки крепления всех узлов плуг ставят на землю.

Испытание качества работы проводят на пахоте в три борозды.

Этого достаточно для измерения глубины и проверки переворачиваемых пластов. Если борозды наезжают одна на другую, или расстояние между ними более десять сантиметров, необходимо еще раз отрегулировать все составляющие.

Читайте также

nalugah.ru

Видео дисковый нож для плуга своими руками

Are you having trouble finding a specific video? Then this page will help you find the movie you need. We will easily process your requests and give you all the results. No matter what you are interested in and what you are looking for, we will easily find the necessary video, no matter what direction it would be.

If you are interested in modern news, we are ready to offer you the most current news reports in all directions. The results of football matches, political events or global, global problems. You will always be aware of all the events, if you use our wonderful search. The awareness of the videos we provide and their quality depends not on us, but on those who flooded them into the Internet. We just supply you with what you seek and require. In any case, using our search, you will know all the news in the world.

However, the world economy is also quite an interesting topic, which worries very many. A lot of things depend on the economic state of different countries. For example, import and export, any food or technology. The same standard of living directly depends on the state of the country, as well as wages and so on. What can be useful for this information? It will help you not only to adapt to the consequences, but also to warn against a trip to this or that country. If you are an avid traveler, then make sure to use our search.

Today it is very difficult to understand political intrigues and to understand the situation you need to find and compare a lot of different information. Therefore, we will easily find for you various speeches of the deputies of the State Duma and their statements for all the past years. You can easily understand the politics and the situation in the political arena. The policy of different countries will become clear to you and you can easily prepare yourself for the coming changes or adapt already in our realities.

However, you can find here not only various news from around the world. You can also easily find yourself a film, which will be nice to watch in the evening with a bottle of beer or popcorn. In our search database there are films for every taste and color, you can easily find an interesting picture for yourself without any problems. We can easily find for you even the oldest and hard-to-find works, as well as the classics known to all - for example Star Wars: The Empire Strikes Back.

If you just want to rest a bit and are looking for funny videos, then we can quench your thirst. We will find for you a million different entertainment videos from around the planet. Short jokes easily lift your spirits and another day will cheer you up. Using a convenient search system, you can find exactly what will make you laugh.

As you already understood, we work tirelessly, that you would always receive exactly what you need. We created this wonderful search specifically for you, that you could find the necessary information in the form of a video clip and watch it on a convenient player.

imperiya.by

Как сделать плуг роторный ручной из предплужника своими руками

Для каждого дачника не секрет, что обработка земли, включающая в себя подготовку к посеву и вспашку, является самой долговременной и утомительной операцией. Конечно, если существуют технические средства (мотоблок, трактор) эту процедуру можно намного облегчить, но для вспашки земли нужен плуг. Но, любое навесное оборудование для обработки земли, имеет немалую стоимость. Чтобы сэкономить средства, можно изготовить самодельный плуг.

Существует два пути изготовления плуга своими руками:

  1. Все составные части делать самостоятельно. Этот метод считается очень сложным, так как многие детали плуга имеют нелинейную форму, с определённым изгибом различного радиуса. А производить изгиб толстого листового металла в домашних условиях, является трудоёмкой операцией, порой даже невыполнимой без применения специального гибочного оборудования.
  2. Второй путь считается доступным для многих владельцев мотоблока. Можно приобрести в торговой сети готовые корпуса, а все вспомогательные части и раму для крепления приспособлений собрать самостоятельно.

Применение плугов

Основной задачей плуга считается переворачивание плодородного верхнего пласта растительного грунта. Эта операция (вспахивание) позволяет в значительной мере освободить плодородный слой почвы от сорных растений, корневая система которых уже начинает рост, но ещё не полностью окрепла.

Семена ещё не проросших сорняков при вспашке глубоко перемещаются в грунт, что также затрудняет их прорастание. Во время вспахивания слой земли разрыхляется, становится более податливым и мягким, что улучшает эффективность посевов и оказывает позитивное влияние на всхожесть культурных растений.

На первых этапах использования плуга как орудия для сельского хозяйства его таскали люди, затем домашние животные (лошади, волы), а в настоящее время эту тяжёлую работу выполняет сельскохозяйственная техника (трактор, мотоблок).

Виды плугов

Многие современные сельские хозяйства в своей деятельности используют различное оборудование для обработки почвы. По способу агрегирования это оборудование можно условно разделить:

  • Плуг прицепного действия, который приводится в движение с помощью механизированных средств на колёсах. В настоящее время применяется не очень часто, потому что в основном вся современная сельскохозяйственная техника оснащена системой навесного типа со встроенным гидроцилиндром. По мнению агрономов, после обработки почвы таким оборудованием, пашня получается более равномерной и гладкой. Но вот недостатком этого оборудования считается очень большой угол поворота, что препятствует его использованию совместно с навесным и полунавесным типом плугов.
  • Плуг навесного типа способен подниматься только при использовании технической навески. От мощности применяемого трактора полностью зависит необходимое количество корпусов оборудования. К преимуществам такого типа относятся сравнительно небольшой вес всей конструкции и, её мобильность (малый радиус поворота). А вот неспособность одним техническим средством работать с многокорпусным плугом считается недостатком такого оборудования.
  • Полунавесной плуг приводится в рабочее положение при помощи транспортных колёс и навесного оборудования трактора. Основным преимуществом применения такого принципа считается большая площадь единовременной вспашки, что достигается совместным использованием многокорпусных плугов. Плохая манёвренность и большой радиус разворота можно отнести к недостаткам полунавесного оборудования.

Существует несколько конструкций плугов:

  • Лемешные плуги — наиболее распространённые, использовались с давних времён и очень популярны сейчас.
  • Дисковые конструкции — применяются в основном для вспашки тяжёлых земельных участков, а также переувлажненных или сухих почв.
  • Ротационные системы — очень удобны для возделывания целины, более сложные по конструкции.
  • Комбинированные плуги — сочетают в себе оба типа плугов (дисковые, лемешные).
  • Чизельные конструкции — такие устройства не производят оборот пласта почвы. Применяются очень редко, особенно в индивидуальном хозяйстве.

Устройство плуга

Конструктивно плуг включает в себя рабочие части, раму, опорные колёса и прицепное устройство. Лемех-отвальный механизм, корпус, ножи, предплужники, почвоуглубители относятся к рабочим органам плуга.

Существуют следующие виды корпусов вспахивающего устройства:

  • Безотвальные — служат для качественного рыхления почвы в районах, подверженных ветровой эрозии, а также засушливых участков.
  • Отвальные — предназначены для рыхления почвы и вспахивания с оборотом пласта.
  • Дисковые — эффективны при обработке переувлажненной почвы, а также для вспахивания твёрдых и тяжёлых грунтов.
  • Вырезные — для отвальной обработки почвы с небольшим плодородным слоем.
  • Корпуса с почвоуглубителем — используются для вспахивания чернозёмов (маломощных и подзолистых) и одновременного углубления пахоты.
  • С накладным долотом корпуса для обработки очень твёрдых, каменистых грунтов.
  • Комбинированные системы — используются для вспахивания тяжёлой почвы, с одновременным её рыхлением.

Функциональным назначением лемеха считается подрезание слоя грунта и направление его на отвальное устройство. Лемех быстро изнашивается из-за большого трения металла о состав почвы, что приводит к нарушению технологического процесса вспашки, увеличению тягового сопротивления и перерасходу топлива у трактора. Конструктивные свойства могут быть восстановлены кузнечной обработкой молотом, после предварительного нагрева горном в кузнице.

Отвал срезает пласт почвы от стенки борозды, немного сдвигает его в сторону и укладывает вниз верхним слоем. По линии стыка отвал и лемех должны плотно прилегать друг к другу, с зазором не более одного миллиметра.

Предплужник предназначен для срезания дёрна и сброса его на дно борозды. С увеличением заглубления этого элемента конструкции увеличивается тяговое сопротивление плуга, при этом пласт дёрна заделывается намного хуже.

Операцию по разрезанию земли в вертикальном направлении выполняет нож плуга. Он же качественно улучшает оборот слоя почвы, с одновременным заделыванием остатков растений. Кроме того, нож помогает обеспечить ровный ход плуга, создавая ровную стенку и дно борозды.

Технология вспашки

Описать технологию проведения вспашки почвы можно ознакомившись с принципом действия плуга. Работа его состоит в том, что перемещаясь в почве, предплужник устройства срезает верхний слой почвы, с растущими растениями, и укладывает его на дно борозды. Далее, вместе с оснасткой корпус снимает часть почвы со стороны борозды, производит её рыхление и оборачивает пласт на установленный уровень в зависимости от конструкции плуга. После, земля укладывается поверх слоя дёрна, перевёрнутого предплужником. Для выравнивания стенки борозды, перед последним корпусом плуга устанавливается нож.

Общего назначения плуги оснащаются корпусными системами с шириной захвата 25−40 см. Системы специального назначения комплектуются корпусами с шириной захвата 45−100 см.

Ручной плуг своими руками

Планируя изготовить плуг, необходимо сначала определиться какой тип почвы придётся перепахивать агрегатом и, вид культуры, которую вы собираетесь выращивать.

Во время работы корпус агрегата испытывает огромные нагрузки, его рабочая поверхность подвергается абразивному воздействию почвы. Поэтому для изготовления рабочих частей, нужно применять стальной металл толщиной 3−5 мм.

Конструкцию лемеха, желательно, предусмотреть съёмную, чтобы была возможность производить его заточку.

Учитывая все эти свойства эксплуатации оборудования, можно начинать изготовление отвала из углеродистой стали. Сделать его можно тремя основными способами:

  1. Если поверхность отвала будет цилиндрической формы, то для изготовления заготовки нужной формы лучше воспользоваться листогибочным оборудованием. Заготовку из стали, вырезанную газосваркой или ножницами по металлу, подают га листогибочное оборудование под углом в 23−25 градусов и изгибают. Затем производят доводку строго по шаблону, который заранее вырезается из плотного картона.
  2. Подойдёт для изготовления агрегата и металлическая труба диаметром 55−60 мм и толщиной стенок 4−5 мм. Вырезают из картона шаблон, накладывают его на трубу и отмечают размеры. Обрабатывают молотком и при необходимости доводят наждаком.
  3. Этот способ самый трудоёмкий и требует специальной сноровки. Заготовку предварительно нагревают любым способом, но лучше в кузнечной печи, а затем выгибают по матрице.

Корпус агрегата изготавливают из листовой стали толщиной не менее 3 мм.

Опытные мастера рекомендуют вырезать все детали из картона, склеить их, выдерживая все размеры и углы. Только после того, как картонная модель полностью вас удовлетворит, можно приступать к работам по металлу.

Сборка плуга

После изготовления всех металлических элементов конструкции, для проведения сборки потребуется аппарат для сварки и квадратный лист металла размером 50 см. Затем, к приготовленному листу сваркой прихватываем все элементы устройства, соблюдая при этом все углы и размеры.

Следующим шагом необходимо к лемеху примерить отвал. Если обнаружили несоответствие углов деталей, то нужно их довести до нормы при помощи молотка. Сваркой слегка прихватываем все части к боковому щитку и навариваем на него платину основания и распорную планку. Получившееся в результате всех этих работ изделие, внимательно осматриваем и, если не заметили погрешности, производим окончательную сварку.

При помощи зубила или болгарки отсоединяем агрегат от металлического листа. Обязательно нужно зачистить сварные швы, а поверхность лемеха и отвала отшлифовать мелкой наждачной бумагой.

Роторный плуг своими руками

Этот тип плуга существенно отличается от предыдущего изделия. По сравнению с дисковыми или оборотными плугами, роторный агрегат имеет более сложную и трудоёмкую в изготовлении конструкцию.

Принцип действия такого оборудования является очень похожим на работу обыкновенного культиватора почвы. Несколько лемехов подвижного типа закрепляются на оси посредством валов. Операция вспашки почвы производится за счёт вращения оси.

Этот вид оборудования работает при незначительных тяговых усилиях, так как роторные диски оказывают воздействие на почву сверху вниз. Очень удобным является при перемешивании удобрений в почве. Но вот применение такой системы на каменистых грунтах затруднено из-за возможности быстрой поломки вращающихся деталей.

О том, как сделать плуг из предплужника, задумываться стоит, если есть возможность найти несколько готовых деталей. Чаще такое приспособление изготавливается для мотоблока, а предплужники берут от тракторного агрегата. В таком случае общая задача создания оборудования будет заключаться в укреплении его к мотоблоку.

Любой человек старается облегчить свой труд поэтому применение технических устройств становится всё популярнее среди овощеводов. Купить устройство для обработки почвы в настоящее время несложно, но довольно дорого. Самостоятельно изготовить такое оборудование, удовлетворяющее вашим пожеланиям, под силу порой только людям, владеющим навыками работы с металлом.

tokar.guru

Плуг своими руками: виды, чертежи, размеры, видео

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Содержание:
Самодельная раму для плуга на минитрактор
Двухкорпусный самодельный плуг на минитрактор
Установка опорного колеса

Виды и классификация плугов

Есть несколько конструкций плугов:

  • лемешные;
  • дисковые;
  • ротационные;
  • комбинированные;
  • чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

  • рабочие:
  • вспомогательные:
    • рама — основа, на которой все смонтировано, состоит из продольных брусьев, балок жесткости и распорок;
    • опорное регулируемое по высоте колесо;
    • навеска — система крепления к трактору или другому движущемуся средству.

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы  собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

Отвал

Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.

Форма и чертеж отвала из листовой стали толщиной 3 мм

Изготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).

Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт.  Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее. Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.

Типы отвалов

Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:

  • Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
  • Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.
  • Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).

При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.

Лемех

Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.

Располагают лемех следующим образом:

  • к дну борозды под углом 22-30°;
  • выбор угла наклона по отношению к плоскости борозды зависит от типа отвала:
    • для культурного отвала — 40°;
    • цилиндрического — 45°;
    • винтового и полувинтового — 35°.

Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.

Формы лемехов

Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:

  • Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.
  • Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
  • Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.

Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.

Размеры отвала из толстостенной трубы диаметром 50-60 мм (подойдет газовый баллон)

По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

Плуг общего назначения на трактор (однокорпусный)

Детализация некоторых размеров.

Сборочный чертеж однокорпусного плуга

Чертеж плуга с размерами

Видео-уроки по изготовлению плугов


Похожие статьи
  • Строительные леса своими руками: деревянные, металлические, фото, видео

    При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко...

  • Как покрасить дверь из МДФ: инструкция по окраске своими руками, чем лучше, видео и фото

    Ремонт в своём доме или квартире — дело вполне обыденное, хотя его многие побаиваются, но всё равно соглашаются делать, однако при этом может возникнуть...

  • Как сделать теннисный стол, чертежи стола для тенниса и видео по изготовлению

    Очень многие любят играть в настольный теннис, но не все это делают. Прежде всего, дело в дорогостоящем оборудовании . Ведь теннисные столы от мировых...

abisgroup.ru

Самодельный плуг

Немного теории Для того, чтобы яснее представить себе процесс пахоты и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие с почвой простого клина. Под воздействием клина происходит деформация почвы, характер которой зависит от технологических свойств почвы и угла альфа (α) установки рабочей грани клина к горизонту.


Взаимодействие клина с углом альфа с почвой

Двухгранный клин с углом альфа отделяет пласт от дна борозды, поднимает его, сжимает в вертикальной плоскости и раскалывает на отдельные части. Чем больше угол альфа, тем сильнее клин изгибает и крошит отделяемый пласт. Однако при увеличении угла альфа до 45° почва перестает скользить по верхней грани клина и начинает "сгруживаться" перед клином. Двухгранный клин с углом гамма (γ), ориентированный вертикально, отделяет пласт от стенки борозды, отводит землю в сторону и сжимает в горизонтальной плоскости.


Взаимодействие клина с углом гамма с почвой

Двугранный клин с углом бета (β) предназначен отклонять пласт в сторону, переворачивая его.


Взаимодействие клина с углом бета с почвой

Однако, чтобы перевести пласт из горизонтального положения в наклонное и перевернуть его, угол бета клина должен изменяться от 25° до 130°, то есть необходимо, чтобы поверхность клина была криволинейной. Комплексное воздействие на пласт трех двухгранных клиньев заменит один трехгранный клин, представляющий собой тетраэдр АМВО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОВ.


Взаимодействие трехгранного клина с почвой

При перемещении трехгранного клина по направлению оси X, ребро АВ отрезает пласт от дна борозды, ребро ВМ - от стенки борозды, а грань АВМ отводит пласт в сторону, крошит и оборачивает его.

Чтобы обеспечить вспашку почвы, трехгранный клин преобразовывают в криволинейную лемешно-отвальную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма, и бета.


Рабочая поверхность корпуса плуга

Напомним, что рабочими органами плуга являются: лемех, подрезающий пласт снизу; отвал для оборачивания и крошения пласта, полевая доска - опора плуга, упирающаяся в дно борозды. Отвал, лемех, полевая доска, а также и стойка, с помощью которой крепят перечисленные ранее органы плуга, составляют корпус плуга. Перемещаясь в почве по направлению оси X, корпус плуга с криволинейной поверхностью отрезает пласт, поднимает его, деформирует, крошит, оборачивает и сбрасывает его в открытую борозду. Из множества технологических операций, выполняемых плугом, главным, с точки зрения агротехники, считается оборот и крошение пласта, интенсивность которых обусловлена значениями и интенсивностью изменения углов альфа, гамма, и бета, то есть собственно формой рабочей поверхности отвала корпуса плуга.


Процесс оборота пласта земли:
а - глубина пахоты; б - ширина захвата пласта корпусом плуга

Поверхности отвалов могут быть цилиндрическими, цилиндроидальные (напоминающие цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо оборачивает пласт, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса для вспашки земли не применяют. Наибольший интерес представляет плуг с цилиндроидальной поверхностью отвала корпуса. Для этой поверхности характерно интенсивное нарастание как угла крошения альфа (от α0=25° до αmax=130°), так и угла оборачивания пласта бета (от β0= 25°...35° до βmax=100°...130°). Угол сдвига гамма изменяется в небольших пределах от (от γ0=35°...42° до γmax=45°...50°).

Изготовление плуга Теперь, когда мы немного познакомились с теорией устройства плуга, переходим к изготовлению самодельного плуга. Чтобы плуг могли изготовить все желающие (кто знаком с металлообработкой), причем даже те, у которых нет возможности выгнуть отвал на листогибочных вальцах, ниже приводятся три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать то, что поднимая пласт земли высотой 20-25 см, плуг испытывает весьма значительные нагрузки, а поверхности его корпуса подвергаются абразивному износу, поэтому для рабочих частей плуга необходимо подобрать сталь толщиной 3-5 мм.

Лемех. Лемех плуга необходимо предусмотреть съемным (для заточки перед началом пахоты), сделать его лучше из легированной стали 9ХС (диск циркулярной пилы). Подойдет и сталь 45, закаленная до твердости HRC 50-55. Если в наличии имеется только углеродистая сталь обыкновенного качества, например, Ст.5, которая не "термообрабатывается", ее тоже можно заставить удовлетворительно резать пласт земли, если перед пахотой режущую часть лемеха отбить на наковальне в холодном состоянии, как косу, и наточить.

Первый вариант изготовления отвала. Как говорилось выше, рабочая поверхность отвала должна иметь цилиндроидальную поверхность. При наличии листогибочных вальцев придать заготовке нужную форму не составит особого труда. Для этого заготовку отвала толщиной 3-4 мм, вырезанную из стали (газоэлектросваркой, ножницами), подают к вальцам под углом 20°-23°, изгибают её, а затем молотком по шаблону проводят доработку.


Чертеж отвала плуга из листовой стали 3 мм

Второй вариант. Отвал можно изготовить из стальной трубы диаметром 550-600 мм, толщина стенок которой составляет 4-5 мм. В этом случае сначала из плотного картона изготавливают шаблон отвала, затем шаблон накладывают на трубу, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23°. Контур отвала очерчивают мелом, затем отвал вырезают газосваркой и обрабатывают на наждаке. При необходимости форму отвала дорабатывают молотком, ориентируясь на шаблон.


Форма отвала из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Третий вариант. Самый трудоемкий способ получения отвала, когда его заготовку приходится нагревать в горне (или другим способом), после чего выгибать по матрице (в качестве последней подойдет отвал от тракторного плуга).

Корпус плуга изготавливают из листовой стали Ст.3-Ст.10 толщиной 3 мм.


Чертеж деталей плуга:
а - лемех, легированная сталь; б - боковой щиток стойки, Ст3; в - распорная пластина, Ст3; г - пластина основания плуга, Ст3; д - полевая доска, уголок 30х30 мм; е - стойка, труба диаметром 42 мм

Рекомендуется сначала изготовить элементы плуга из плотного картона, склеить их между собой, выдерживая соответствующие углы. Так, значение углов альфа и бета на разных участках корпуса составит от 25° до 130°, угла гамма - от 42° до 50°. Если самодельный плуг из картона удовлетворит вас по всем параметрам, смело беритесь за металл.

Когда металлические элементы плуга будут готовы, для сборки корпуса понадобится металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а еще будет нужен сварочный аппарат. На металлическом листе, отступив от краев 40 мм, откладываем угол γ0.


Сборка плуга: 1 - лемех; 2 - боковой щиток стойки; 3 - металлический лист 2-3 мм

Используя клинья с углом α0=25°, устанавливаем на металлический лист лемех и прихватываем его к листу сваркой с двух сторон. Подводим под лемех боковой щиток стойки, следя за тем, чтобы он был расположен вертикально и заходил за край лемеха на 5-8 мм, при этом щиток стойки должен быть расположен выше лезвия лемеха (то есть выше листа) на 6-10 мм, чтобы не мешать лезвию лемеха резать пласт земли. Щиток также слегка прихватывают сваркой как к лемеху, так и к металлическому листу.

Затем к лемеху примеряем отвал, который должен стыковаться с лемехом плотно, без зазоров, чтобы поверхности отвала и лемеха составили одно целое. Угол между лезвием лемеха и верхним обрезом отвала равен разности углов γmax и γ0 и должен оставлять 6-8°.


Крепление лемеха:
1 - лемех; 2 - винт с потайной головкой М8; 3 - отвал; 4 - пластина основания; 5 - уголок 30х30х90 мм; 6 - гайка М8

Если обнаружится несоответствие углов и/или поверхностей, отвал дорабатывают молотком. Подогнав отвал к лемеху, его сваркой прихватывают к лемеху (сзади), а также к боковому щитку. Далее к боковому щитку приваривают распорную планку и пластину основания, к последней опять же прихватывают упорные уголки для лемеха. Плуг еще раз осматривают и сваривают окончательно, при этом металлический лист, на котором собирался плуг, отсоединяется от корпуса при помощи зубила или "болгарки" с отрезным диском. Упорные уголки крепления лемеха основательно приваривают к пластине основания. Затем сварные швы зачищают, а отвал и лемех обрабатывают шлифовальной шкуркой.


Собранный плуг

Для того, чтобы плуг был "самоходным" и сам "держал борозду", к нему необходимо приспособить 2-колесный блок.


Плуг с колесным блоком:
1 - полевое колесо; 2 - грядиль; 3 - бороздовое колесо; 4 - корпус плуга; 5 - ручка; 6 - колёсная ось; 7 - пластина регулировки плуга из швеллера

Бороздовое колесо диаметром 320 мм и шириной 40-50 мм делают из стального листа толщиной 3-4 мм. Полевое колесо диаметром 200 мм и шириной 40-50 мм вырезают из такого же материала. Колесная ось выполнена из 3/4-дюймовой трубы. С одной стороны трубу загибают под углом 90° и приваривают к загнутому концу втулку для установки бороздового колеса. На другом конце трубы крепят полевое колесо. Колесную ось делают и составной (на рисунке выше приведена составная ось). Саму трубу приваривают к грядилю плуга (трубе диаметром 42 мм).

Глубина пахоты плугом составит 200-240 мм, то есть будет примерно равна расстоянию по вертикали от носка лемеха до полевого колеса (см. рисунок выше). Ширина пахоты, равная 220-250 мм, зависит от расстояния (по горизонтали) от носка лемеха до бороздового колеса. Тем, кто хочет сделать плуг регулируемым по глубине пахоты и ширине захвата пласта земли (в сторону уменьшения), необходимо предусмотреть, чтобы полевое колесо можно было перемещать по вертикали, а бороздовое колесо - по горизонтали, а также фиксировать колеса в нужном положении. Для устойчивости плуга при пахоте необходимо предусмотреть регулировку точки присоединения плуга к тросу (если плуг перемещают с помощью электролебедки) или к крюку (если тягловая сила - лошадь). Чтобы было проще отыскать оптимальную точку присоединения плуга, проще всего взять стальную пластину толщиной 6-8 мм (а еще лучше швеллер) размером 120х160 мм, просверлить в ней ряд отверстий диаметром 10 мм и приварить пластину к грядилю плуга. На рисунке ниже приведена пластина регулировки, которую крепят к колесному блоку с составной осью для колес.


Пластина регулировки:
а - пластина; б - крепление пластины (швеллера) к грядилю; в - петля

Лучше всего плуг работает с электролебедкой, потому что трос тянет плуг строго горизонтально. Когда плуг тянет лошадь, появляется вертикальная составляющая тянущей силы, которая поднимает колесный блок вверх. Причем чем лошадь выше и чем ближе к ней присоединен плуг, тем эта вертикальная составляющая сила больше. Первоначально присоединяя плуг к тянущему агрегату, привяжите трос к пластине регулировки, отступив от грядиля на 60-90 мм в сторону бороздового колеса. Первую борозду на пашне делают на половину глубины вспашки, чтобы уменьшить изгибающие усилия. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставлять на нем четкий след, который будет свидетельствовать о том, что плуг правильно взаимодействует с почвой. Если след не заметен, переместите точку присоединения к левому колесу на 30-60 мм, если след чрезмерен, перенесите точку к бороздовому колесу. При нежелании плуга заглубляться, сместите точку присоединения выше грядиля на 30-60 мм, а при чрезмерном заглублении, опустите точку присоединения плуга.

shkola-v-blog.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
