Виды ротационных плугов | Подробно о тракторах и сельскохозяйственной технике

Механизм предназначен для глубокой обработки почвы с оборотом пластов при помощи рабочих органов, вращающихся от ВОМ трактора. Они отрезают от массива почвы более крупные стружки, чем фрезы, и укладывают их дерниной вниз.

Ротационные плуги, как и фрезы, уступают лемешным плугам в качестве заделки растительных остатков, энергозатратах и по сложности.

Ротационный плуг

Ротационные плуги классифицируют по расположению оси вращения и по конструкции ротора.

По расположению оси вращения плуги бывают:

  1. с вертикальной и горизонтальной осью вращения
  2. перпендикулярной или параллельной продольной оси симметрии агрегата.

По конструкции ротора, ротационный плуг можно разделить на четыре типа:

  1. лопастные
  2. лопаточные
  3. барабанные
  4. шнековые.

Лопастные плуги имеют рабочий орган в виде вращающегося диска, к которому приклеплены одна или две пары лопастей.

Лопаточные плуги отличаются тем, что на вращающемся роторе по винтовой линии закреплены рабочие органы — лопатки.

Барабанные плуги в зависимости от способа оборачивания пласта могут быть снабжены жесткими толкателями, пружинными пластинами и комбинированные.

Шнековые плуги характеризуются рабочим органом в виде одно- и многозаходного винта.

Эти машины позволяют получить любую толщину стружки и обеспечить определенную степень рыхления почвы. Для работы ротационных плугов требуются небольшие тяговые усилия, поскольку их рабочие органы взаимодействуют на почву сверху вниз.

Кроме того, этими плугами можно:

  • резать почву с различными скоростями
  • далеко отбрасывать разрыхленную почву
  • хорошо перемешивать ее с удобрениями и растительными остатками.

Однако ротационный плуг, как и почвенная фреза, непригодны для обработки почв, засоренных камнями. Поэтому в основном их применяют для разделки пласта задернелых почв в садах и на осушенных болотах, а также для обработки пропашных культур и на поливных землях.

Вспашка роторным плугом FALC



tractor-server.ru

Роторный плуг

Плуги для минитрактора у многих моделей машин входят в комплектацию.

Сделать минитрактор полноценной сельскохозяйственной машиной можно, купив различное навесное оборудование. Плуг для минитрактора поможет подготовить почву перед посадками, сделает ее легкой и рыхлой, предотвратит распространение сорняков. Плуг для минитрактора купить - это мечта каждого расчетливого фермера.

Для минитрактора МТЗ или импортной модели подойдет роторный плуг из 1–2 секций.

Оптимальный вариант приобрести 2 секционный плуг. Состоит он из рамы и двух рабочих органов - лемехов. Подходит оборудование для минитракторов с тяговой силой от 3,5 до 6 кН.

По форме рабочей части, плуг разделяют на виды:

Двухкорпусный плуг для минитракторов обрабатывает почву на глубину до 25 – 30 см, ширина захвата одной секции от 30 до 40 см. Вес и габариты зависят от выбранной модели.
Купить роторный оборотный плуг к своему минитрактору можно у компании, где приобретаются агропомощники. К каждой модели минитрактора разработано свое навесное оборудование. Модели универсальны для минитракторов с похожей агрегативной системой. Так, плуг от Дофган и Беоарус подходят к МТЗ. При выборе два главных критерия, которые играют решающую роль, это цена и качество.

Некоторые считают, что дешевле . Конечно, цена будет невысокой если есть комплектующие. Но если придется приобретать металл, крепеж, сварочный аппарат, то разница с готовой заводской модель в цене невелика.

Отечественный или импортный плуг?

Когда выбирается какой плуг купить, отечественный или импортный, то всегда решающим фактором является цена. Некоторые импортные модели стоят дешевле. Но всегда ли, низкая цена соответствует высокому качеству?

Отечественные модели


Отечественные плуги сделаны из качественного материала.

Отечественные модели роторного оборотного плуга разработаны в соответствии с нашими климатическими условиями. Они подходят для обработки средне - засорённой почвы. В отличие от импортных моделей, рабочие органы не боятся небольших камешков, глинистой тяжёлой почвы. Отечественные оборотные плуги имеют ряд преимуществ:

  • Выполнены из качественной прочной и износостойкой стали;
  • Запасные части доступны в любом специализированном магазине, их не нужно заказывать и ждать. Оборудование не будет простаивать, в самый неподходящий момент;
  • Плуг имеют гарантийный срок, обслуживание и настройка осуществляется мастерами прямо на месте;
  • Сервисные центры расположены во всех крупных городах.

Среди самых популярных моделей роторного плуг отечественного производства самые положительные отзывы получили: ПМ 20 и 25, Колибр ПД и ДП. Рассмотрим некоторые подробнее.

Калибр ПД и ДП

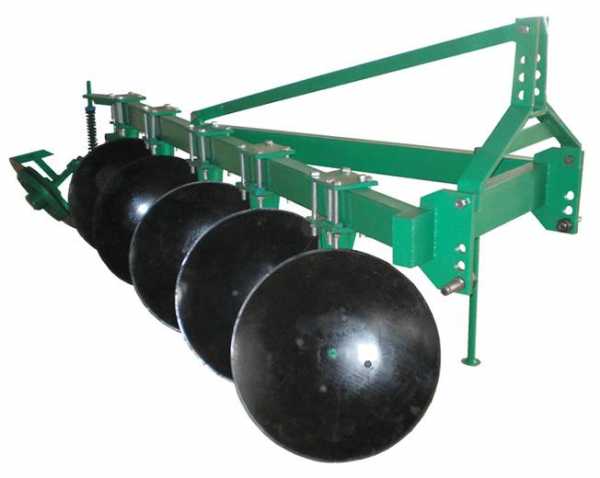

Дисковый плуг модели Калибр.

Для минитрактора подходят модели ПД 80 и ДП 220. Агрегатируются с машиной при помощи трехточечного соединения. Это дисковый вариант для МТЗ. Их технические характеристики можно рассмотреть в таблице:

Гарантия на модели от заводов изготовителей 24 месяца, гарантийные обслуживание 3 года. Крупные сервисные центры расположен в Краснодаре, Ростове-на-дону, Нижнем-Нов огороде, Новгороде, Казани, Кирове, Уфе и других городах. Плуг двухкорпусный и подходит для обработки участка до 10 га.
Купить можно во всех городах России или через интернет. Цена на модель ПД 80 начинается от 30 т. р., ДП 220 от 28 т. р.

Плуг ПМ


Плуг PM трехкорпусный.

Для агрегатирования с минитракторам подходят модели ПМ 20 и 25. Это роторный двухкорпусный плуг с трехточечным соединением. Технические характеристики представлены в таблице:

Цена на модели от производителей начинается от 70 т. р. Гарантия от производителя 1 год, обслуживание в течение полутора лет. Доставляют технику в любой город России.

Импортные модели плуга

Плуги импортного производства тоже имеют ряд преимуществ.

Импортные плуги современного производства изготовлены из прочного материала. Они полностью датированы под наши условия и технику. Минусы в основном связаны с импортных моделями производства до 2010 года. Б/У плуги перекрашивают и продают, как новые. На них сложно найти запасные части, а обслуживание придется делать за свой счет. Инструкции по настройкам оборудования у недорогих моделей на китайском языке, поэтому начать работу сложно. Запасные части на многие модели приходится заказывать у дилеров, срок доставки от 2 до 6 недель. С учетом, что плуг используют весной и осенью, то может получиться простой. А это потеря времени и денег.
Среди известных импортных моделей выделяются: LS и RT. Рассмотрим каждую модель подробнее.

Модель LS


Плуг импортный LS сконструирован по последним технологиям агротехники.

Плуги LS для минитехники подходят модификации 225 и облегченной 125. Это лемешно-овальные модели с трехточечным и связующим соединением. Управляются механически и состоят из 2 лемехов - двухкорпусный. Технические характеристики представлены в таблице:

Производится на заводе китайской компании Dongfeng. Дилерские центры располагаются в Москве, СПб, Нижнем Новгороде, Казани. Цена зависит от удаленности покупателя от границы. В среднем начинается от 45 т. р.

Модель RT

Мини-плуг RT.

Модели RT подходящие для минитехники - 100 и 125. Это лемешный роторный двухрамный агрегат. Соединение с мини агротехникой трехточечное. Производятся в Китае и подходят к любой мини-техники с мощностью от 18 л. с.
Технические характеристики представлены в таблице:

Купить оборудованию можно у дилеров или через интернет. Цена, на конец 2015 года, начинается от 70 т. р. Б/У модели можно купить от 30 т. р.

Цена в среднем по России на модели начинается от 30 т. р. Купить новую модель или б/у, зависит от материальных возможностей агрария. Многие крупные дилеров предоставляют скидки, лизинг и кредит. Но самый дорогой плуг не будет радовать, если его неправильно настроить.

Как настроить оборудование перед вспашкой полей?

После покупки оборудования проверьте комплектующие в коробке, сверьте с техпаспортом. Заводские модели проверьте на наличие смазки. ри необходимости, смажьте подтяните гайки. Подаяние крепления. Племени плуг должны быть закреплены так, чтобы вперед они не двигались. Далее, все настройки осуществляют непосредственно перед работой на земле.

Регулируем глубину возделки почвы

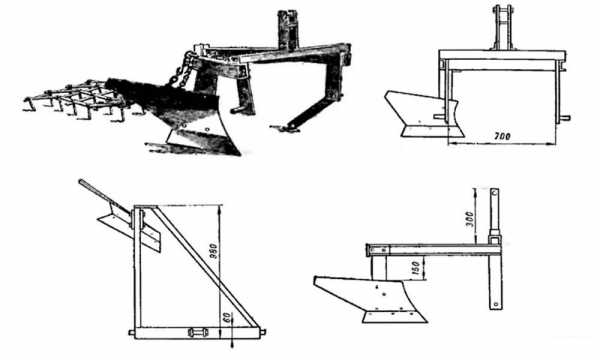

Схема настройки плуга.

Перед обработкой почвы необходимо выбрать глубину вспышки. У любой модели оборудования есть минимальная и максимальная глубина. Выставить ее можно при помощи регулировочного болта. Стандартно он располагается сверху на раме. При повороте по часовой стрелке глубина обработки земли увеличивается. Оставьте необходимую глубину и пройдите полряда. Если глубина не устраивает, регулировка гайки осуществляется еще раз.

Регулировки рамы

Правый и левый рабочий орган должен располагался на одинаковой высоте. Сделать их равными по горизонтали можно при помощи растяжной штангу. Ее регулировка происходит с двух сторон.

Передняя и задняя часть плуга относительно рамы, тоже должны быть строго в одной плоскости. Регулировка осуществляется при помощи верхней растяжной штанги. Если перед плуга ниже, то штангу растягивают вперед.

Регулируемых ширину обработки почвы

У некоторых моделей ширина обработки меняется при помощи регулировки тяги поперечного вала. При растяжении ширина увеличивается и наоборот. Ширину регулируют так, чтобы одно колесо трактора стояло в колее, а плуг находился на гребне. Правый лемех при регулировке должен располагался строго перпендикулярно.

Подтягивать ширину методом подбора, обработав часть ряда. Подробнее на видео:

Для правильной работы необходи

strbuild.ru

Принцип работы роторного плуга. Импортные модели плуга. Отечественный или импортный плуг

Плуги для минитрактора у многих моделей машин входят в комплектацию.

Сделать минитрактор полноценной сельскохозяйственной машиной можно, купив различное навесное оборудование. Плуг для минитрактора поможет подготовить почву перед посадками, сделает ее легкой и рыхлой, предотвратит распространение сорняков. Плуг для минитрактора купить - это мечта каждого расчетливого фермера.

С помощью опытных и опытных людей учитывайте требуемую мощность, которая зависит от наклонов грунта и ожидаемого рабочего времени. Поэтому в принципе, это правило, что лучше иметь более мощный двигатель, чем один в дефиците. Как и все другие сельскохозяйственные инструменты, существует параллельный рынок используемых, одинаково надежных; для последнего случая, однако, предпочитают покупать у реселлера, который предоставит вам все гарантии, а не частный. Задний роторный плуг для погрузчиков решил проблему вспашки и последующего фрезерования, объединив обе операции за один проход, оставив землю готовой к посеву.

Для минитрактора МТЗ или импортной модели подойдет роторный плуг из 1–2 секций.

Оптимальный вариант приобрести 2 секционный плуг. Состоит он из рамы и двух рабочих органов - лемехов. Подходит оборудование для минитракторов с тяговой силой от 3,5 до 6 кН.

По форме рабочей части, плуг разделяют на виды:

Инструмент наносится на упорный фланец 8-силовой трансмиссии, такой как обычный фрезер, без необходимости втулки. с помощью направляющих или регулировочных тележек, работает на среднем, плоском и наклонном рельефе, работает на влажной земле и равномерно укладывается в труднодоступные глубины до глубины см В 20 км от Александрии, возможно отступление на месте. Чтобы получить информацию обо всех текущих предложениях, введите свой адрес электронной почты.

Гидравлическое управление задним колесом означает более простую вспашку и вспашку. Колесо сзади означает, что вес плуга на тракторе лучше переносится на плуг и, следовательно, лучше тяговое усилие. Головное устройство позволяет безопасно и легко вращаться на мысе с небольшим радиусом поворота. Настройки могут быть выполнены «на ходу», то есть во время вспашки. Уникальная технология термообработки обеспечивает необходимую прочность всех компонентов для работы в самых тяжелых условиях. Опорное колесо, установленное в продольной оси рамы, обеспечивает очень хорошее распределение веса и облегчает пахать возле изгороди, кусты и канаву.

Двухкорпусный плуг для минитракторов обрабатывает почву на глубину до 25 – 30 см, ширина захвата одной секции от 30 до 40 см. Вес и габариты зависят от выбранной модели.
Купить роторный оборотный плуг к своему минитрактору можно у компании, где приобретаются агропомощники. К каждой модели минитрактора разработано свое навесное оборудование. Модели универсальны для минитракторов с похожей агрегативной системой. Так, плуг от Дофган и Беоарус подходят к МТЗ. При выборе два главных критерия, которые играют решающую роль, это цена и качество.

Колесо монтируется непосредственно в шарнире механизма управления, обеспечивая при этом безопасное вращение плуга при любых обстоятельствах. Плуг поставляется как на протекторах, так и на борозде. Поэтому его можно объединить даже с гусеничными тракторами.

Массивная передняя поворотная система и стандартная задняя задняя головка 200 обеспечивают поворот плуга на голову. Передний плуг комплектуется стандартной занавеской, где прикреплен задний плуг, а также рычаги трактора. Оба плуга, как спереди, так и сзади, могут работать независимо, так как оба они оснащены клипом и прикреплением третьей точки. Эта система использует заданные значения для гидравлических функций, и весь процесс вращения на мысе управляется только путем многократного нажатия той же кнопки.

Некоторые считают, что дешевле . Конечно, цена будет невысокой если есть комплектующие. Но если придется приобретать металл, крепеж, сварочный аппарат, то разница с готовой заводской модель в цене невелика.

Отечественный или импортный плуг?

Когда выбирается какой плуг купить, отечественный или импортный, то всегда решающим фактором является цена. Некоторые импортные модели стоят дешевле. Но всегда ли, низкая цена соответствует высокому качеству?

Телескопический поршневой шток для установки первого зацепления лезвия позволяет ездить взад и вперед по течению. Четвертая модель бренда может похвастаться новым элементом, благодаря первому виду, красным колесам. Кристалл уже давно стал первым трактором в портфеле брендов, чтобы продвинуть шестицилиндровый двигатель. Кристальные тракторы теперь являются самыми мощными машинами на нашей этикетке, которые долгое время проходят в долгосрочной перспективе.

Компания хочет увеличить производительность тракторов в будущем, это связано с тенденцией, которая находится на рынке. Двигатель, оснащенный системой непосредственного впрыска дизельного топлива и системой защиты от обледенения, представляет собой 30-скоростную вперед и 30 обратную передачу, которая обслуживается трехтактным усилием крутящего момента, гидравлическим реверсом и кнопкой разблокировки муфты.

Отечественные модели


Отечественные плуги сделаны из качественного материала.

Отечественные модели роторного оборотного плуга разработаны в соответствии с нашими климатическими условиями. Они подходят для обработки средне - засорённой почвы. В отличие от импортных моделей, рабочие органы не боятся небольших камешков, глинистой тяжёлой почвы. Отечественные оборотные плуги имеют ряд преимуществ:

Прочный блок двигателя образует часть тракторной конструкции трактора, которая способна выдерживать большие нагрузки с заимствованного оборудования. Трактор имеет вместимость триста литров дизельного топлива, а затем трехлитровое решение для решения морских водорослей.

Трактор также имеет более широкую ширину колеи по сравнению с другими колесами. Передняя подвеска, состоящая из двух неперебиваемых полуприцепов, обеспечивает гораздо более комфортную езду с более низким уровнем вибрации. Система автоматического управления задним трехточечным катамараном упрощает работу, не требуя регулировки и их чувствительности. Сама система управления измеряет сопротивление земли и регулирует настройку плотины.

  • Выполнены из качественной прочной и износостойкой стали;
  • Запасные части доступны в любом специализированном магазине, их не нужно заказывать и ждать. Оборудование не будет простаивать, в самый неподходящий момент;
  • Плуг имеют гарантийный срок, обслуживание и настройка осуществляется мастерами прямо на месте;
  • Сервисные центры расположены во всех крупных городах.

Среди самых популярных моделей роторного плуг отечественного производства самые положительные отзывы получили: ПМ 20 и 25, Колибр ПД и ДП. Рассмотрим некоторые подробнее.

С одной стороны, сам трактор регулирует высоту тона и регулирует уровень вспашки в соответствии с текущими условиями посадки. Современное также связано с комфортом трейториста, кабины с кондиционером в кабине. Каюта оборудована открытым окном, - сказал Кучаш. В дополнение к цене будет фронт поднятой перевозки.

Мы начинаем с Иисуса и Польши, - сказал Адам Жерт, директор по продажам и маркетингу. Он не хотел, чтобы цена новой модели была опубликована, поскольку это было бы важно для дилеров. По словам Жерт, долгосрочная цель шести моделей - от 50 до 200 лошадиных сил. Тенденции за последние десять лет включают более сильные тракторы и более крупные фермы, - сказал Джерт. Основная причина - падение количества проданных тракторов. Они также увеличили свое производство и

strbuild.ru

Ротационный плуг



Использование: сельскохозяйственное машиностроение, в машинах для основной обработки почвы. Сущность изобретения: Ротационный плуг содержит смонтированный на раме приводной барабан с П- или Т-образными ножами. Позади барабана установлено средство для оборота отделенного ножами пласта почвы. Средство выполнено в виде присоединенной к раме плуга желобообразно изогнутой пластины. Верхний край этой пластины плавно повернут относительно нижнего в двух плоскостях на 90o по типу отвала плужного корпуса, а нижний край расположен выше нижнего уровня режущей кромки ножей барабана. 2 ил.

Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для основной обработки почвы.

Известен ротационный плуг, у которого выталкиватели отделенного пласта почвы выполнены в виде пластин, подпружиненных и шарнирно соединенных рычагами с осью барабана, причем рычаги выполнены регулируемой длины, а транспортирующие пластины ножей сменными (см. источник). К недостаткам прототипа следует отнести сложность конструкции и ее ненадежность. Сложность известного устройства обусловлена наличием в ротационном плуге выталкивателей, выполненных в виде пластин, подпружиненных и шарнирно-соединенных рычагами с осью барабана. Ненадежность заложена в сложности ротационного плуга и залипании выталкивателей землей. Целью изобретения является создание ротационного плуга, отличающегося простотой и надежностью в работе при перевороте пласта почвы на 180о. Это достигается тем, что в известном ротационном плуге средство для оборота отделенного пласта почвы выполнено в виде желобообразно изогнутой пластины, нижний край которой расположен выше нижнего уровня режущей кромки ножей барабана, а верхний плавно повернут на угол 90о в двух плоскостях по типу отвала плуга относительно нижнего края. Изобретение поясняется чертежами, где на фиг.1 схематически показано устройство для обработки почвы, вид сбоку; на фиг.2 то же, вид сверху (два верхних ножа не показаны). Устройство для обработки почвы включает барабан, состоящий из вращающихся на валу 1 П-образных ножей 2 с закрепленными на них транспортирующими подрезанный пласт почвы пластинами 3, привода от гидромотора 4 и желобообразно изогнутой пластины 5. Пластина 5 закреплена на опоре 6. Опора 6 закреплена на навесную систему трактора (не показаны). Вместо П-образных ножей могут быть ножи Т-образные и другие. Желобообразная пластина 5 подпружинена относительно рамы плуга. Ротационный плуг работает следующим образом. Гидромотор 4 вращает барабан с ножами 2 (привод может быть и другим). При вращении барабана ножи 2 отрезают пласт и укладывают его на транспортирующую подрезанный пласт почвы пластину 3. Пласт продолжает вращение вместе с пластиной 3. На своем пути он встречает желобообразную пластину 5, поверхность которой выполнена по типу отвала плужного корпуса. Нижний край пластины 5 расположен в непосредственной близости от ножа. Эта часть желоба-завихрителя расположена выше нижнего уровня режущей кромки ножей 2 барабана, т. е. выше плоскости реза пласта почвы, и поэтому не встречает значительного сопротивления почвы. На желобообразной пластине 5 происходит переворот пласта почвы на 180о от первоначального положения. Пластина 5 подпружинена, что позволяет пропускать большие камни и другие предметы.

Формула изобретения

РОТАЦИОННЫЙ ПЛУГ, содержащий смонтированный на раме приводной барабан с горизонтальной осью вращения, снабженный П-образными или Т-образными ножами с транспортирующими пластинами, и средство для оборота отделенного пласта почвы, отличающийся тем, что средство для оборота отделенного пласта почвы выполнено в виде закругленной на раме позади барабана желобообразно изогнутой пластины, нижний край которой расположен выше нижнего уровня режущей кромки ножей барабана, а верхний край плавно повернут относительно нижнего на угол 90o в двух плоскостях по типу отвала плужного корпуса.

РИСУНКИ

Рисунок 1, Рисунок 2

findpatent.ru

Ротационный плуг Текст научной статьи по специальности «Машиностроение»

УДК 631.51

05.00.00 Технические науки

РОТАЦИОННЫЙ ПЛУГ

Федоров Денис Игоревич

кандидат технических наук, Доцент кафедры

транспортно-технологических машин

БРШ-код:7393-5447 E-mail: [email protected]

UDC 631.51 Technical sciences A ROTARY CULTIVATOR

Fedorov Denis Igorevich

Candidate of technical sciences, Assistant Professor of the Department of transport and technological machines

SPIN-code: 7393-5447 E-mail: [email protected]

Чегулов Василий Владимирович кандидат технических наук, доцент, Заместитель директора института БРШ-код:6728-6510 E-mail: [email protected] .ru Чебоксарский институт (филиал) Московского политехнического университета, Россия, Чебоксары, 428000, ул. К. Маркса,54

Chegurov Vasily Vladimirovich

Candidate of technical sciences, Assistant Professor,

The Deputy Director of the Institute

SPIN-code: 6728-6510

E-mail: [email protected] .ru

Cheboksary Institute (branch) of Moscow Polytechnic University, Russia, Cheboksary, 428000, Karla Marxa, 54

Федорова Ирина Валерьевна

Исполняющая обязанности заведующего детским

садом

E-mail: [email protected]

МБДОУ ««Детский сад №76 «Здоровейка», Россия, Чебоксары, 428029, ул. Ленинского Комсомола, 20а

Fedorova Irina Valeryevna Acting head of the kindergarten

E-mail: [email protected]

Municipal budget preschool educational institution "Kindergarten №76", Russia, Cheboksary, 428029, Leninskogo Komsomola, 20а

Одной из энергоемких операций сельскохозяйственного производства является вспашка почвы лемешно-отвальными плугами. Поэтому поиск энергосберегающих технологий и почвообрабатывающих агрегатов - актуальная задача. Одним из эффективных путей снижения энергоемкости процесса основной обработки почвы является применение ротационных плугов (рыхлителей) на базе ротационных рабочих органов в виде эллиптических лопастей, у которых горизонтальные составляющие реакций почвы направлены в сторону движения агрегата, и, таким образом, помимо выполнения технологического процесса выполняют еще и функции движителей. В частности, нами предлагается разработка ротационного рыхлителя на базе рабочих органов-движителей (РОД) с эллиптическими лопастями, изменяя конструктивные параметры которых возможно создание орудий различного функционального назначения. Применение такого рода рабочих органов на базе ротационных плугов (рыхлителей) позволит снизить энергоемкость процесса основной обработки почвы, особенно на участках ограниченных межевыми границами в форме изгородей или деревьев, так как использование тракторов с лемешно-отвальными плугами для основной обработки почвы затруднено, и во многих случаях эти участки

The tillage with moldboard plows is one of the energy-intensive operations in farming. In view of this, the search of the energy saving solutions and tillage aggregates receives priority. The use of rotary tillage tools based on the working body-mover with elliptic blades, which horizontal soil reaction parts are directed to favoring grade of the aggregate, and, therefore, apart from the performing engineering perform the body-mover functions, - is one of the effective ways of the energy cost reduction. The authors offer the development of the rotary cultivators based on the working body-mover with elliptic blades. The change of their design values allows the development of various profiles tools. The use of these working bodies based on rotary cultivators will allow the energy cost reduction by the tillage process, especially in the compartments of terrain, as the use of tractors with moldboard plows for the main tillage is problematic. In many cases, these lots must be labored manually. The article describes the construction, generalizes the mechanical specifications and working modes of the rotary cultivator at the main tillage

приходится обрабатывать вручную. Настоящая статья содержит описание конструкции, общие выводы по конструкционным параметрам и режимам работы ротационного плуга (рыхлителя) на основной обработке почвы

Ключевые слова: ЛАБОРАТОРНЫЕ Keywords: LABORATORY TESTS; SOIL

ИССЛЕДОВАНИЯ; ПОЧВЕННЫЙ КАНАЛ; CHANNEL; A ROTARY TILLAGE TOOL;

РОТАЦИОННЫЙ РАБОЧИЙ ОРГАН; RELATIVE DEPTH; THE ANGLE OF

ОТНОСИТЕЛЬНОЕ ЗАГЛУБЛЕНИЕ; УГОЛ INCLINATION OF THE ELLIPTICAL BLADES;

НАКЛОНА ЭЛЛИПТИЧЕСКОЙ ЛОПАСТИ; LINKAGE PARAMETER; ACTUATING FORCE

КИНЕМАТИЧЕСКИЙ ПАРАМЕТР; ПОДТАЛКИВАЮЩЕЕ УСИЛИЕ

Doi: 10.21515/1990-4665-132-040

Работа выполнена совместно с Фондом содействия развитию малых форм предприятий в научно-технической сфере (проект №311ГС2/22883)

Введение. Технологический процесс обработки почвы почвообрабатывающими машинами протекает в очень сложных условиях, зависящих от почвенных и климатических факторов, выбранных режимов работы и конструкционных параметров рабочих органов и орудий в целом. Вспашка почвы лемешно-отвальными плугами является одной из энергоемких операций сельскохозяйственного производства. При этом в условиях небольших площадей (0,10-0,20 гектара), ограниченных межевыми границами, изгородями или деревьями, использование тракторов с лемешно-отвальными плугами затруднено, и в некоторых случаях, эти участки приходится обрабатывать вручную. Поэтому на таких участках актуально использование орудий с фронтально расположенными рабочими органами.

Основная часть. В качестве исполнительных органов ротационного плуга предлагаются ротационные рабочие органы (РРО) с эллиптическими лопастями. Ротационный рабочий орган с эллиптическими лопастями был предложен в качестве альтернативы существующим конструкциям ротационных рабочих органов с целью повышения качества обработки почвы при одновременном снижении ее удельной энергоемкости [1]. Он состоит из ступицы, на которой закреплены одинаковые эллиптические лопасти, каж-

дая из которых представляет собой четверть пластины, ограниченной эллипсом (рис. 1).

Лезвия малых полуосей эллиптических лопастей расположены в одной вертикальной плоскости, а сами эллиптические лопасти составляют с ней угол /. Если спроецировать все эллиптические лопасти на указанную плоскость, получится круг радиуса г, равный малой полуоси эллипса.

На основании результатов теоретических и лабораторных исследований [2, 3, 4, 5, 6] определены рациональные конструкционные параметры рабочего органа с эллиптическими лопастями по критериям минимальных энергозатрат: угол наклона эллиптической лопасти / = 200 - 300; диаметр Б = 0,54 - 0,58 м; количество эллиптических лопастей на 1 рабочий орган - 4; режим работы

к

для основной обработки почвы: относительное заглубление (% = —, где к -

Рисунок 1 - Макетный образец рабочего органа с эллиптическими лопастями

глубина обработки почвы,

радиус ротационного рабочего органа)

Х = 0,5 - 0,6; кинематический параметр (1 =

(О-г

и

( - угловая скорость вра-

щения радиус ротационного рабочего органа, иП - поступательная скорость движения агрегата) 1 = 2,0 - 2,5.

С целью снижения энергозатрат основной обработки почвы предложена конструкция ротационного плуга (рыхлителя) [7]. Ротационный плуг (рис. 2) для основной обработки почвы на участках, ограниченных межевыми границами, состоит из навески 1, соединенной с корпусом 3 агрегата через болт 15. К корпусу 3 ротационного плуга с помощью фланцев 18 присоединяется вал 6, в одном из фланцев 18 установлен корпусной подшипник 19, способный компенсировать начальный перекос вначале работы

г

г

вала 6. К валу 6 крепятся ступицы 7, смещенные по фазе. С помощью устройства изменения взаимного расположения и фиксации ступиц на валу 10, в пазы 8 ступицы 7 жестко устанавливаются эллиптичские рабочие органы 2.

Привод рабочего органа с осуществляется от ВОМ трактора через редуктор, связанный с гитарой шестерен 4, защищенных в свою очередь защитным кожухом 12. Механизм регулировки глубины обработки почвы - лыжи 11, связанные через шток 9 с гидроцилиндром 5, установленный на боковой стороне корпуса 3. Механизм, обеспечивающий изменение ширины захвата - гидроцилиндр 20, связанный с корпусом и навеской орудия. Ротационный плуг содержит плоский диск 13 с монтажным отверстием 21, посредством которого соединяется с опорой крепления 14 к корпусу 3, глубина хода диска регулируется вращением регулировочного винта 16 рукояткой 17. Плоские диски 13 кинематически связаны с валом 6 звездочками 23, соединяемые между собой цепью 22.

В зависимости от типа почв и функционального назначения (основная, предпосевная или междурядная обработка почвы) ротационного плуга

; п в г 7 }

б)

Рисунок 2 - Схема ротационного плуга а) вид сбоку; б) вид сверху

предварительно жестко устанавливаются под определенный угол эллиптические рабочие органы 2 на ступицах крепления 7 (рис. 3,а). Качество обработки почвы (оборот пласта и его крошение), а также величина энергозатрат процесса зависит в основном от кинематического параметра 1 и угла отклонения большой полуоси эллиптической лопасти / РРО. Схема для определения геометрических параметров эллиптической лопасти РРО показана на рисунке 3,6. Режим работы 1 РРО с эллиптическими лопастями обеспечивает максимальное подталкивающее усилие ях .

а) б)

Рисунок 3 - Конструктивные параметры эллиптических лопастей а) схема размещения эллиптических лопастей на ступице; б) схема определения геометрических параметров эллиптических лопастей РРО

Вертикальное положение ротационного плуга поддерживается гидравлически, то есть с приложением давления гидравлики, получаемого от трактора. Управление положением осуществляется двумя подъемными штангами, левой и правой. В начале загона с помощью навески 1 опускают рабочие органы 2 на почву. Для регулировки глубины обработки следует поднять или опустить копирующие лыжи 11 при помощи гидроцилиндра 5, а ширина захвата орудия регулируется с помощью гидроцилиндра 20.

На рисунке 3,б - 1 - наклонная плоскость; 2 - плоскость вращения малой полуоси; 3 - эллипс; 4 - цилиндр; 5 - эллиптическая лопасть; 3 -начальный угол отклонения большой полуоси; 8 - ширина захвата эллип-

тической лопасти; г - радиус основания цилиндра; ОА = г = a - радиус основания цилиндра; OB= Ь- большая полуось эллипса.

Далее включают ВОМ, приводящий рабочие органы 2 во вращение и они одновременно перемещаются поступательно по ходу движения рыхлителя. При движении ротационного плуга рабочие органы 2, вращаясь, осуществляют интенсивное разрушение связей между частицами почвы и их дробление. При выходе эллиптических рабочих органов из почвы во взаимодействии с ее частицами находится большая полуось (задняя кромка) лопасти, при вращательном движении которых и под действием силы тяжести почвенных частиц происходит дополнительное крошение последних. В связи с тем, что глубина обработки почвы регулируется с помощью гидроцилиндров 5, а к штоку 9 в нижней части закреплены копирующие лыжи, то они осуществляют копирование рельефа почвы, что позволяет обрабатывать почву на склонах. Регулирование частоты вращения осуществляется сменой гитарой шестерен и режимом работы ВОМ трактора.

Рабочие органы эллиптической формы работают в движущем режиме, создают при этом подталкивающие усилие, повышают производительность и уменьшают расход топлива на единицу обрабатываемой площади. Курсовая устойчивость ротационного плуга и дополнительное подталкивающее усилие обеспечивается за счет двух плоских дисков 13, установленных впереди корпуса 3, приводимых в движение с помощью кинематической связи со звездочками 23. Подъем ротационного плуга осуществляется гидросистемой трактора через навеску 1. Применение такого рода эллиптических лопастей в качестве рабочих органов ротационного плуга снижает вероятность возникновения плужной подошвы, за один проход осуществляется основная и предпосевная обработка почвы. В зависимости от взаимного расположения ступиц 7 на валу 6 получаем ротационный плуг для междурядной обработки технических культур. При вращательном движении вала и вхождении режущих кромок в почву происходит интен-

сивное разрушение связей между частицами почвы и их дробление, получается шероховатый неуплотненный подслой, значительно увеличивающий влагоемкость и фильтрационные свойства почвы. Создает оптимальную плотность почвы благодаря высокой степени крошения, повышает ее биологическую и биохимическую активность, улучшает все физические свойства почвы, что способствует повышению урожайности культур.

Заключение. В результате проведенных исследований разработаны конструкции ротационных плугов (рыхлителей) для основной обработки почвы. При этом на участках, ограниченных межевыми границами в условиях Чувашской Республики в основном используются тракторы тягового класса 1,4, в частности, МТЗ-80, 82 и т.п. Рекогносцировочные испытания подтвердили возможность основной обработки почвы ротационных плугов на базе рабочих органов с эллиптическими лопастями в агрегате с трактором тягового класса 1,4 при ширине захвата В = 1,4 м (рис. 4, 5).

Рисунок 4 -Ротационный плуг, Рисунок 5 -Ротационный плуг,

имеющий гидравлический привод имеющий механический привод

При этом ротационные плуги оснащаются 9 блоками рабочих органов, имеют как гидравлический, так и механический привод. Для снижения динамических нагрузок, оказываемых на ротационный плуг, ступицы рабочих органов устанавливаются на вал со смещением 300 по фазе.

Список литературы

1. Патент №2495552 Российская Федерация, МПК А01В 33/02, А01В 33/10. Рабочий орган почвообрабатывающего орудия / Акимов А.П., Федоров Д.И., Павлов И.А., Чегулов В.В., Никифоров И.В.; заявители и патентообладатели Акимов А.П., Павлов И. А. - 2012107544/13: заявл. 10.04.2012; опубл. 20.10.2013, Бюл. №29. - 4 с.

2. Федоров, Д.И. Расчет мощности привода ротационного лопастного рабочего органа почвообрабатывающей машины / Д.И. Федоров, А.П. Акимов, Ю.В. Константинов // Тракторы и сельхозмашины. - 2012. - Вып. 5. - С. 27-32.

3. Федоров, Д. И. Методика расчета сопротивления и момента сопротивления резанию почвы / Д.И. Федоров, А.П. Акимов, Ю.В. Константинов // Тракторы и сельхозмашины. - 2013. - Вып. 3. - С. 32-35.

4. Выбор рациональных параметров лопастного ротационного рабочего органа на основе его кинематического анализа / Д.И. Федоров [и др.] // Тракторы и сельхозмашины. - 2015. - Вып.1. - С. 36-39.

5. Федоров, Д. И.Применение программного обеспечения при лабораторных исследованиях рабочего органа-движителя с эллиптическими лопастями для обработки почвы / Федоров Д.И., Акимов А.П., Мазяров В.П. // Продовольственная безопасность и устойчивое развитие АПК: сб. тр. Международной науч.-практич. конф. - Чебоксары: Чувашская государственная сельскохозяйственная академия, 2015. - С. 667-671.

6. Федоров, Д. И. К вопросу об использовании программного обеспечения при проведении исследований почвообрабатывающих рабочих органов / Д.И. Федоров // Новые технологии науки, техники, педагогики высшей школы: сб. тр. Международной науч.-практич. конф. -М: ФГБОУ ВО «Московский политехнический университет», 2017. С. 305-310.

7. Патент № 2569977 Российская Федерация, МПК А01В 33/02. Ротационный рыхлитель / Федоров Д.И., Акимов А.П., Чегулов В.В., Федорова И.В.; заявитель и патентообладатель ООО «Эллипс-ЧПИ». - 2014132531/13: заявл. 06.08.2014; опубл. 10.12.2015, Бюл. № 34. - 8 с.

References

Patent №2495552 Rossijskaja Federacija, MPK A01V 33/02, A01V 33/10. Rabochij organ pochvoobrabatyvajushhego orudija / Akimov A.P., Fedorov D.I., Pavlov I.A., Chegulov V.V., Nikiforov I.V.; zajaviteli i patentoobladateli Akimov A.P., Pavlov I.A. -2012107544/13: zajavl. 10.04.2012; opubl. 20.10.2013, Bjul. №29. - 4 s.

2. Fedorov, D.I. Raschet moshhnosti privoda rotacionnogo lopastnogo rabochego organa pochvoobrabatyvajushhej mashiny / D.I. Fedorov, A.P. Akimov, Ju.V. Konstanti-nov // Traktory i sel'hozmashiny. - 2012. - Vyp. 5. - S. 27-32.

3. Fedorov, D.I. Metodika rascheta soprotivlenija i momenta soprotivlenija re-zaniju pochvy / D.I. Fedorov, A.P. Akimov, Ju.V. Konstantinov // Traktory i sel'hoz-mashiny. -2013. - Vyp. 3. - S. 32-35.

4. Vybor racional'nyh parametrov lopastnogo rotacionnogo rabochego organa na osnove ego kinematicheskogo analiza / D.I. Fedorov [i dr.] // Traktory i sel'hozma-shiny. - 2015. -Vyp.1. - S. 36-39.

5. Fedorov, D.I.Primenenie programmnogo obespechenija pri laboratornyh is-sledovanijah rabochego organa-dvizhitelja s jellipticheskimi lopastjami dlja obrabotki pochvy / Fedorov D.I., Akimov A.P., Mazjarov V.P. // Prodovol'stvennaja bezopasnost' i ustojchivoe razvitie APK: sb. tr. Mezhdunarodnoj nauch.-praktich. konf. - Cheboksary: Chuvashskaja gosudarstvennaja sel'skohozjajstvennaja akademija, 2015. - S. 667-671.

6. Fedorov, Б.1. К voprosu оЬ 18ро1'20уапй programmnogo оЬеБреЛепуа рп provedenii iss1edovanij pochvoobrabatyvajushhih rabochih organov / Б.1. Fedorov // ^аууе tehno1ogii nauki, tehniki, pedagogiki vysshej shko1y: sb. tr. Mezhdunarodnoj nauch.-praktich. konf. -М: БаБОИ УО «Moskovskij po1itehnicheskij universitet», 2017. Б. 305-310.

7. Patent № 2569977 Rossijskaja Federacija, МРК А01У 33/02. К^^ПП^ ryh2ite1' / Fedorov Б.1., Akimov А.Р., Chegu1ov У.У., Fedorova 1.У.; zajavite1' i pa-tentoob1adate1' ООО «М^-ОТЬ. - 2014132531/13: zajav1. 06.08.2014; opub1. 10.12.2015, Бju1. № 34. -8 s.

cyberleninka.ru

Устройство оборотных и поворотных плугов

________________________________________________________________________

Устройство оборотных и поворотных плугов

 Плуги для гладкой вспашки

Плуги для гладкой вспашки предназначены для вспашки без свальных гребней и развальных борозд. Вспаханное поле имеет выровненную поверхность, что создаёт более благоприятные условия для роста растений и работы агрегатов, выполняющих следующие за вспашкой технологические операции.

Урожайность возделываемых растений повышается на 5…10%, а производительность машины на 10…15%. На гладко вспаханных участках снижаются потери при уборке урожая.

Промышленность выпускает для гладкой вспашки различные по конструкции и принципу действия: оборотные, фронтальные, челночные, поворотные, клавишные и балансирные плуги.

Оборотный плуг ПНО-4-30 (рис. 5, а) предназначен для гладкой вспашки почв с удельным сопротивлением 0,09МПа на глубину 22 см. Плуг снабжён симметричной рамой 2, поворачивающейся относительно продольной горизонтальной оси на угол 180 под воздействием механизма поворота.

На раме установлены парами правооборачивающие 12,15,16 и левооборачивающие 1,3,5 корпуса, снабженные вертикальными ножами 11, углоснимами 10 и перьями 13.

Пар корпусов может быть три или четыре. Корпус гидроцилиндра 7 закреплён шарнирно на кронштейне навески 6, а его шток кинематически связан со звеньями механизма поворота.

Принцип работы оборотного плуга ПНО-4-30: при подаче рабочей жидкости в верхнюю полость гидроцилиндра шток перемещается вниз и поворачивает раму плуга в положение, при котором правооборачивающие корпуса устанавливаются в нижнее (рабочее) положение, а левооборачивающие – в верхнее (нерабочее) положение.

При подаче рабочей жидкости в нижнюю (штоковую) полость гидроцилиндра шток перемещается вверх и переводит в рабочее положение левооборачивающие корпуса. Глубину вспашки регулируют с помощью болтов, изменяя положение опорного колеса.

При вспашке на склонах плуг движется поперёк склона, а пласты отваливают вниз по склону. Ширина захвата оборотного плуга ПНО-4-30 составляет 120 см. Он агрегатируется с тракторами класса 1,4 (МТЗ-80, МТЗ-82.1 и тд). Рабочая скорость агрегата достигает 9 км/ч.

Поворотный плуг ПНП-3-35 (рис. 5, б) также предназначен для гладкой вспашки почв. Плуг снабжён отвальными симметричными корпусами 25 жестко закрепленными на поворотном брусе 26. Корпус состоит из стойки, лемеха, цилиндрического отвала, с двух сторон которого закреплены перья 24.

Левая и правая сторона отвала имеют одинаковый профиль и служат для отрезания почвенного пласта ромбической формы. Ширина захвата корпуса 35 см.

Поворотный брус 26 соединен с рамой 22 шарнирно и фиксируется в рабочем положении гидроцилиндром 27. Рама опирается на поперечный брус 21, имеющий левое и правое колёса 19 с механизмами вертикального перемещения 20.

Принцип работы поворотного плуга ПНП-3-35: гидроцилиндром 27 брус 26 поворачивают на шарнире 23 и устанавливают его в положение I или II. В первом случае корпуса оборачивают отрезанные пласты влево, во втором - вправо.

При работе в левостороннем режиме оборота пласта левые колеса трактора и плуга движутся по дну борозды, а правые колёса – по необработанному полю. В правостороннем режиме положение колес изменяется на противоположное.

Глубину вспашки до 27 см регулируют вращением винта механизма 20. Ширина захвата плуга 105 см. Он агрегатируется с тракторами класса 1,4. Рабочая скорость агрегата до 9 км/ч.

Рис.5 - Орудия для гладкой вспашки

а – оборотный плуг ПНО-4-30; б – поворотный плуг ПНП-3-35: 1,3,5 – левооборачивающие корпуса; 2,22 – рамы; 4 – накладка; 6,28 – навески; 7,27 – гидроцилиндры; 8 – кулак; 9 – болт; 10 – углосним; 11 – нож; 12,15,16 – правооборачивающие корпуса; 13,24 – перья отвала; 14,19 – опорные колёса; 17 – стойка; 18 – трактор; 20 – винтовой механизм; 21 – поперечный брус; 23 – шарнир; 25 –симметричный корпус; 26 – поворотный брус

Плуги для глубокой обработки

Плуги для глубокой обработки почвы предназначены для разрушения плужной подошвы 1 (рис. 6, а), которая препятствует проникновению корней растений в нижние слои почвы, а также затрудняет поступление грунтовой воды в пахотный горизонт (рис. 6, б).

Рыхлением подпахотного горизонта увеличивают мощность корнеобитаемого слоя, улучшают воздушный, водный и тепловой режим почвы, активизируют биологические процессы, способствуют накоплению влаги, предотвращают ветровую и водную эрозию почвы.

Глубокое рыхление проводят плугами общего назначения, снабженными безотвальными корпусами и рыхлительными стойками, чизельными плугами (рис. 6, в) и плугами со специальными рыхлителями.

Рис.6 - Схема образования и разрушения плужной подошвы

а – образование плужной подошвы при работе лемешного плуга; б – передвижение воды и поведение корней растений до разрушения плужной подошвы; в – разрушение плужной подошвы при глубокой обработке почвы чизельным плугом; г – передвижение воды и поведение корней растений после разрушения плужной подошвы; д – профиль дна борозды после рыхления почвы чизельным плугом, 1 – плужная подошва; 2 – нижний слой; 3 – корпус плуга; 4 – пахотный слой; 5 – разрыхлённый слой; 6 – рыхлитель

Чизельный плуг – глубокорыхлитель предназначен для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта, безотвальной обработки почвы взамен зяблевой и весенней вспашек, глубокого рыхления почвы на склонах и пахотных полях.

На примере плуга ПЧ-4,5 (рис. 7) рассмотрим устройство и принцип действия все чизельных плугов. Плуг ПЧ-4,5 состоит из треугольной рамы 4, рабочих органов – рыхлителей 1, опорных колёс 2, регулятора глубины обработки 5, навески 3 и подставки.

На раме плуга устанавливают девять или одиннадцать рыхлителей. Составные части рыхлителя: стойка 6, обтекатель 7, долото шириной 60 мм или стрельчатая лапа 9 захватом 270 мм.

Рис.7 - Чизельный плуг ПЧ-4,5

а, б – схемы размещения рабочих органов; в, г – разновидности рыхлителей, 1 – рыхлители; 2 – опорные колёса; 3 – навеска; 4 – рама; 5 – регулятор глубины; 6 – стойка; 7 – обтекатель; 8 – долото; 9 – стрельчатая лапа

Принцип работы: при движении машинно-тракторного агрегата по полю долотообразные рыхлители разрыхляют уплотнённую подошву, образовавшуюся после вспашки лемешными плугами на глубину до 45 см, что обеспечивает хорошую аэрацию и инфильтрацию дождевых и талых вод.

Чизельный плуг ПЧ-4,5, оборудованный стрельчатыми лапами, рыхлит тяжелые почвы на глубину до 30 см и одновременно подрезает корневища сорной растительности.

Ширина захвата плуга 4,5 м, рабочая скорость до 6 км/ч. Он агрегатируется с тракторами пятого класса (К-700, К-701, ATLES-946 и т.д.). Для рыхления почвы на глубину 0,8…1 м применяют мелиоративные глубокорыхлители, рабочие органы которых оборудованы вибрирующими наконечниками (ножами).

Глубокое рыхление улучшает аэрацию сухих почв, исключает застойное переувлажнение и обезвоживание глубоколежащих слоёв подпахотного горизонта.

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

techspez.ru

Роторный плуг для мотоблока своими руками чертежи

Наш помошник МОТОБЛОК | Автор топика: Сергей

У кого мотоблок Угра с двс Лифан, у меня есть валы и втулки с шлицами на 17, на ВОМ.

Denis (Elkayam) какая разница стоит ли на нем лифан япониц какойнибудь редуктор та одного калужского завода а значит на всех МБ вал на 17 и подходит там с привода нш 10

Сергей (Finscoth) Да, этого я не учел, шлицевая втулка и вал я подобрал с погружного насоса ЭЦН.Насос качает со скважин нефть.

Denis (Elkayam) мощная фтулка получается

Сергей (Finscoth) Да нет батинька, внутреннюю втулку со шлицами на вол ВОМ или верхний или нижний смотря для чего, во внутреннюю втулку еще вал а там по нужде, толи на цыркулярку, одним словом привод на навеску.

Вячеслав (Jaazaniah) а где увидеть их можно? и сколько денег стоит?

Сергей (Finscoth) так я фото выставлял в группе.

Вячеслав (Jaazaniah) цена какая?

Сергей (Finscoth) За цену не знаю, а вот за пересылку, тоже вопрос.Короче пересылка, мы же люди.Я, их из ремонтного цеха набрал для себя.А, оказалось много, ну и подумал а может кому надо.

Сергей (Finscoth) А можно мах на мах, нужен ложко-   рез может есть возможность.Или кузница что бы заказать?

Вячеслав (Jaazaniah) Сергей привет.кузнецы у нас есть.какой именно нужен ложкорез.я посмотрел они разные бывают.напиши какой нужен.только пересыл дороговато наверно будет стоить.я глянул где ты живешь, в шоке немного

Вячеслав (Jaazaniah) Сергей хочу с Вами посоветоваться.я так понял что у Вас угра.у меня есть мысли сделать предплужник и дисковый нож на своего угру.двигатель у меня стоит хонда 9л.с тянет отлично.на малых(вспашка плугом) и средних(культивация фрезами) оборотах работать очень приятно.не громко тарахтит можно сказать урчит.если сильно плуг заглублять конечно начинает буксовать.небольшой предплужник будет подрезать верхний дерновой слой и сваливать на дно борозды.ну а основной плуг естественно выполняет свою работу.хочется понять стоит вообще с предплужником  заморачиваться.обвешивать грузами мотоблок не хочу.тяжело таскать.и хочется обгонные муфты или дифференциалы как они там называются сделать на колеса.я на нем не езжу с прицепом.мне только работать.ступицы с какой машины подойдут?

Вячеслав (Jaazaniah) колеса крепятся одной осью  резьба с одной стороны с другой шляпа с шестигранником.диаметр 12мм.подскажите с чего ступицу можно приспособить?

Сергей (Finscoth) ну начнем с главного.

По поводу дифференциала я бы купил, стоит он 2, 5 тысячи, а заворачиватся.химичить, ну не знаю.А, за предплужник вернее за весь плуг, я считаю что мотоблок не трактор, ему достаточно и культиватора. Для плуга обязательно нужен пригруз а рама слабенькая.Разве что раму усилить или вообще переделать.Я на грунто зацепы подвешивал фланцы по 18 кг.каждый.Так не сравнить Ваш чернозем и нашу землю, да еще и целина миллион лет не паханную Мне кажется что культиватора вполне хватит.. А ложко-рез средний, что бы ложку для приема пищи можно сделать.Может Бог даст сил так свой горн сострою.Правда с угле проблема. Ну если что надумаете так розменяемся коорденатами. Пока.

Сергей (Finscoth) P.S.Дифференциал на яндексе на Угру.

Tags: Роторный плуг для мотоблока своими руками чертежи

Роторный плуг

рЕБятУШке , ктоб мне подарил мотоблок? ну или хотябы хомут и плуг?;)) | Автор топика: Николай

Владимир Колбаса, я соскучилась даже)) )
я подарю тебе лопату и место, где ты можешь заработать свои первые мозоли)))

Егор) АКУНАМАТАТА) А можно только ушки - зато на макушке.. .

Кристина 

Плуг для мотоблока своими руками как сделать: чертежи, видео и ...

Как сделать плуг для мотоблока своими руками? Конструкция и описание чертежа плуга. Подробные ... Самая сложная конструкция – роторный плуг.

Чертеж с размерами отвала для самодельного плуга - картинка из ...

Самодельные роторные (дисковые) и сегментные (пальцевые), фронтальные и .... Если Вы добавите фото или чертеж самодельного мотоблока или ...

uvlechenie.info

Отправить ответ

avatar
  Подписаться
Уведомление о
