Делаем оборотный плуг для мотоблока, чертежи, фото, регулировка

Оглавление:

  • Как сделать оборотный плуг для мотоблока
  • Устройство оборотного плуга к мотоблоку
  • Оборотный плуг для мотоблока своими руками чертежи и описание
  • Регулировка и настройка плуга для мотоблока
  • Оборотный плуг для мотоблока фото подборка

Как сделать оборотный плуг для мотоблока

Чтобы понять, что такое оборотный плуг,и  как сделать оборотный плуг для мотоблока, давайте рассмотрим процесс вспашки — обычное переворачивание земли, т.е. то, что было внизу оказывается наверху, и наоборот.

После прохождения плуга по земле остается борозда, разделяющая площадь на вспаханную и нет. В зависимости от направления, плуг переворачивает землю либо налево, либо направо. Есть минусы при работе на небольших участках земли. Когда пашут в свал, при развороте трактора получается небольшой холмик.

А когда пашут вразвал — посередине получается борозда. В итоге огород получается неровным. Чтобы этого избежать, при использовании мотоблока или трактора стараются пятиться назад и пахать заново. Но происходит холостой ход, ведь, когда трактор едет в одну сторону, он пашет, а в другую нет. Для решения этой проблемы, были придуманы разные оборотные плуги. Конструкций таких плугов достаточно много, но при их использовании существенно экономится топливо, время и работать становится удобнее.

Устройство оборотного плуга к мотоблоку

Рассмотрим устройство оборотного плуга к мотоблоку на конкретном примере.
Плуг предназначен для крошения и оборота пахотного слоя, и рекомендуется к использованию на почвах, которые уже обрабатывались.

Основные характеристики плуга

  • Глубина вспашки 20см;
  • Ширина лемеха (захвата) 22 см;
  • Для настройки глубины вспашки в стойке сделаны 3 отверстия;
  • Высота 76 см;
  • Ширина 32 см;
  • Длина 48 см;

Плуг присоединяется к мотоблоку при помощи соответствующей сцепки.
Плуг должен быть отрегулирован так, чтобы боковая грань полевой доски при работе располагалась параллельно направлению движения, т.е вдоль стенки борозды. А образованный режущей кромкой лемеха, каблуком и нижней гранью полевой доски опорный треугольник, должен находиться в горизонтальной плоскости.

Для того, чтобы настроить глубину вспашки, нужно отрегулировать в вертикально-продольной плоскости угол наклона корпуса плуга. Для этого используют дополнительные отверстия в скобе минисцепа и стойке плуга, или же регулировочный винт сцепки.

Во время работы можно корректировать правильность установки плуга. Конструкция данного оборотного плуга позволяет отваливать слой почвы в одну сторону, как при прямом, так и при обратном ходе. Чтобы сменить корпуса оборотного плуга, достаточно повернуть его на 180°вокруг оси, и зафиксировать в рабочем положении. Прежде чем начать работать с плугом, нужно оснастить его грунтозацепами, для обеспечения надежного сцепления привода агрегата с обрабатываемым грунтом.

Техника безопасности при работе с оборотным плугом

Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемой территории. Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность. Во избежание травм, которые можно получить от выступающих острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия.

Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.

Оборотный плуг для мотоблока своими руками чертежи и описание

Если в данном виде деятельности отсутствует какой-либо опыт, сначала необходимо проконсультироваться со специалистом, чтобы понять основные сложности процесса.

Каждая разновидность плуга имеет свои особенности конструкции. Наиболее простую конструкцию имеет однокорпусный плуг, и это оптимальный вариант для новичков, которые не имеют в этом деле соответствующих навыков.
Вверху корпуса оборотного плуга имеется загнутое перо, что позволяет обрабатывать переворачиваемый пласт земли. Поэтому данное изделие оптимально при обработке твердой почвы.

В процессе изготовления такой конструкции, очень важно соблюдать все инструкции и внимательно соблюдать параметры чертежа. Допущенная малейшая неточность, существенно скажется на характеристиках изделия, и во время эксплуатации негативно проявится в результатах работы.

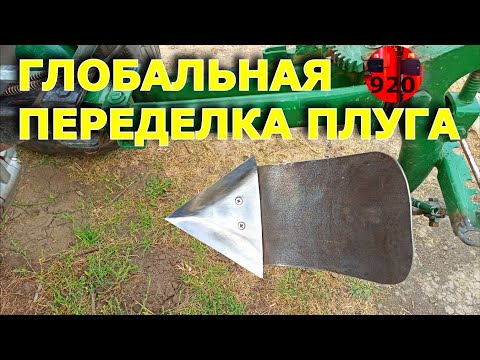

Для изготовления плуга нужно использовать сталь толщиной 3-5 мм. Первым изготавливается лемех. Он должен быть съемным. Режущую часть нужно отбить на наковальне и заточить.

Следующим делают отвал.

В качестве заготовки используют трубу, диаметром полметра, с толщиной стенок 5 мм. Газовой сваркой по шаблону вырезают заготовку отвала, и подвергают шлифованию болгаркой. После изготовления этих двух деталей, из стали толщиной 2-3 мм изготавливается корпус плуга и собирается конструкция.

Регулировка и настройка плуга для мотоблока

После того, как плуг сделан, нужно его настроить. Но перед этим, необходимо настроить мотоблок. После того, как вывезли мотоблок, на поле, обязательно снимаются колеса с резиновыми покрышками, и меняются на колеса, которые оснащены грунтозацепами.

В противном случае во время вспахивания мотоблок с оборотным плугом начнет буксовать из-за сопротивления грунта. Затем плуг для мотоблока крепится к навесному устройству. Для регулировки устройства гайки на креплении полностью не затягиваются. После чего, используя два металлических штыря, фиксируем агрегат с крепежной серьгой мотоблока. От максимально правильной настройки напрямую зависит качество вспашки.

Основные этапы регулировки плуга

Для проведения балансировки, мотоблок устанавливают колесами на специально подготовленные подставки. От высоты этих подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.

Используя регулировочное болты, нужно выставить угол наклона плуга. Следим за тем, чтобы «пятка» плуга сохраняла параллель с поверхностью грунта.
После закрепления плуга, мотоблок ставится на грунт. Ручки управления выставляются по высоте поясницы пахаря.
На последнем этапе оцениваем правильность настройки плуга экспериментальным методом.

Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта. Если же между бороздами дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.

Оборотный плуг для мотоблока фото подборка

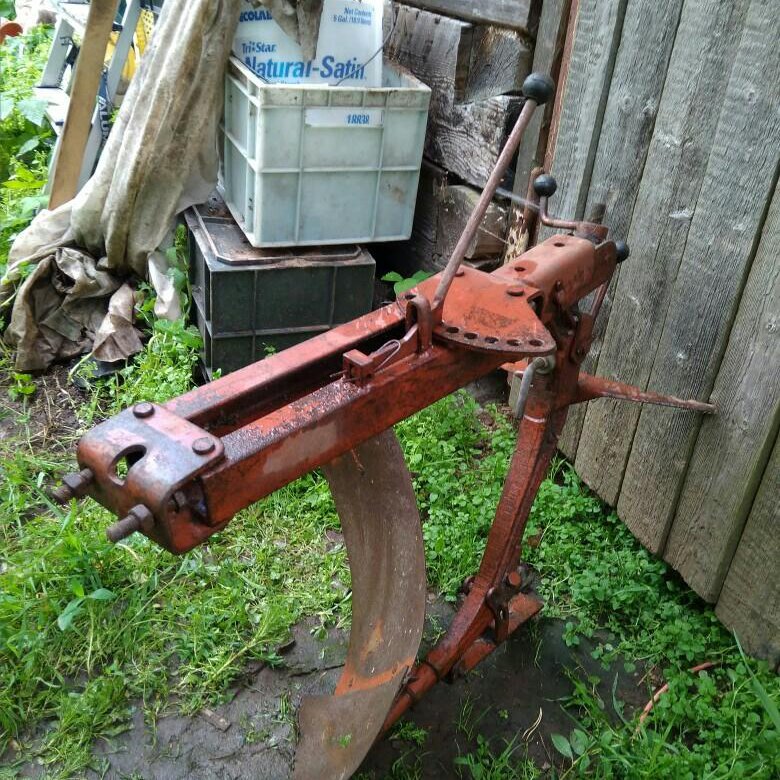

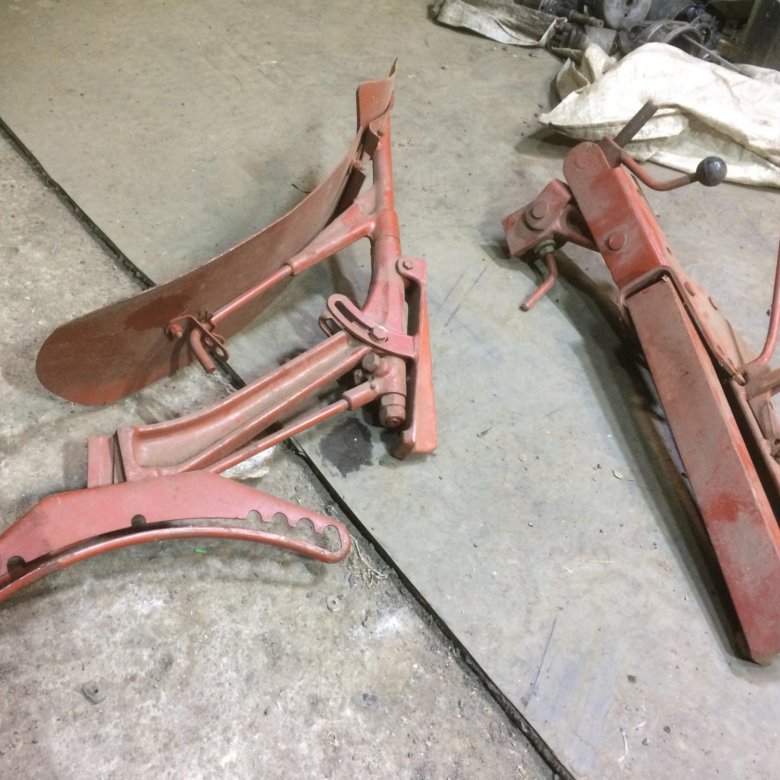

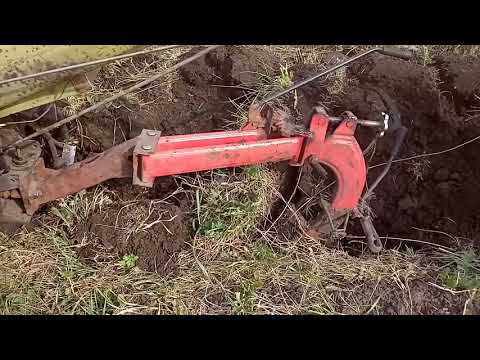

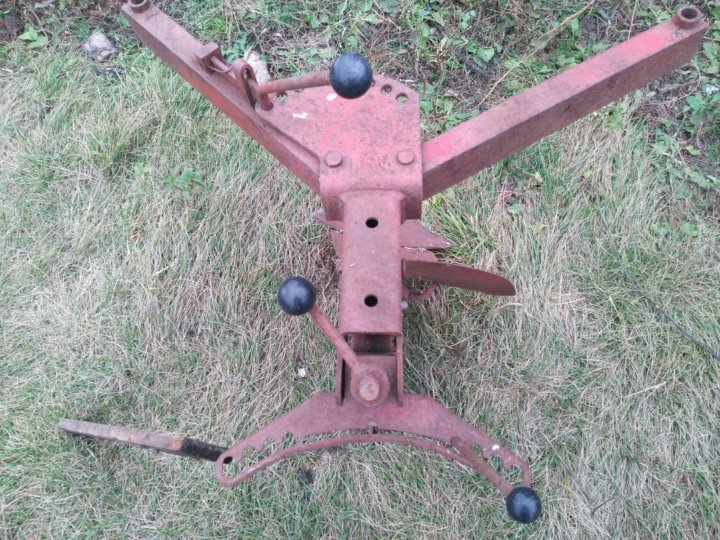

Фото 1. Оборотный плуг спереди и сзади

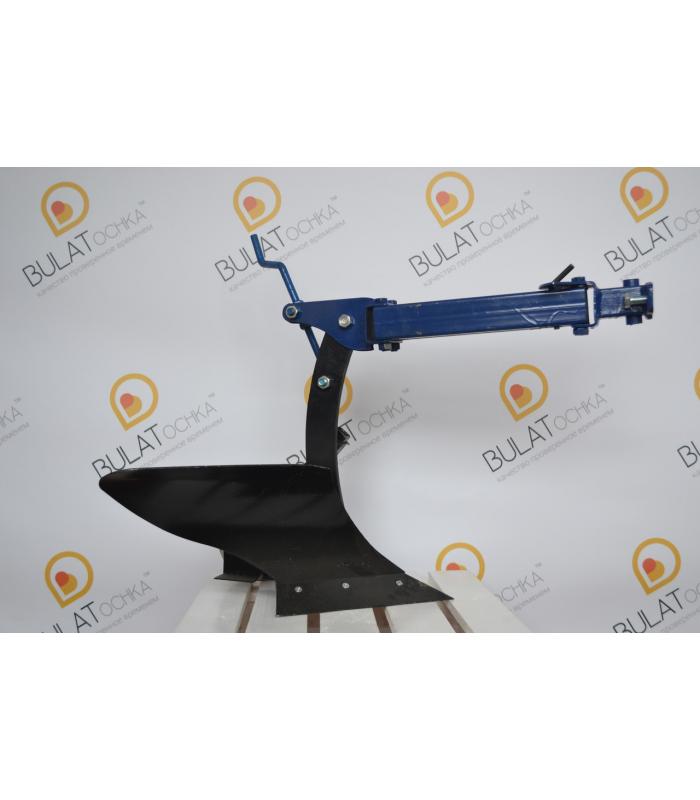

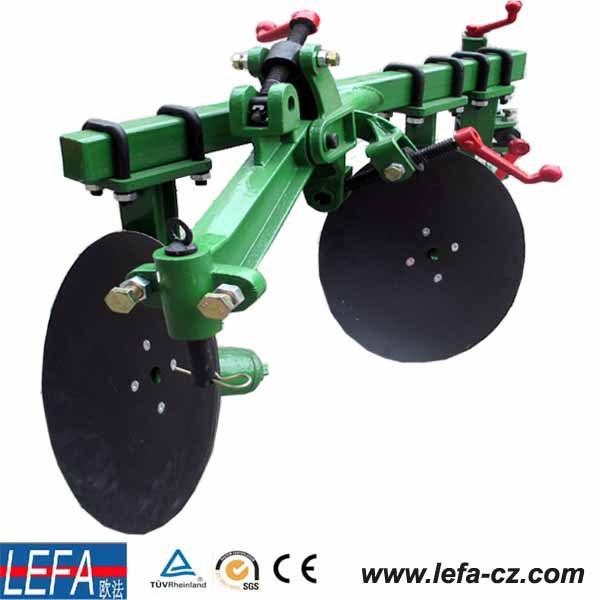

Фото 2. Пластинчатый оборотный плуг для мотоблока

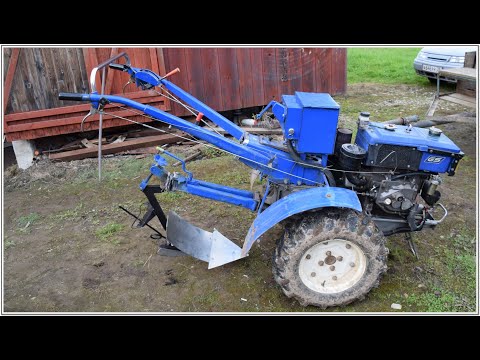

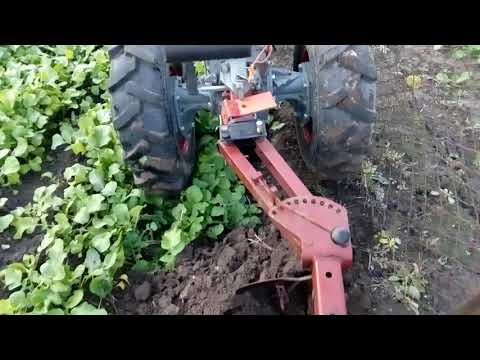

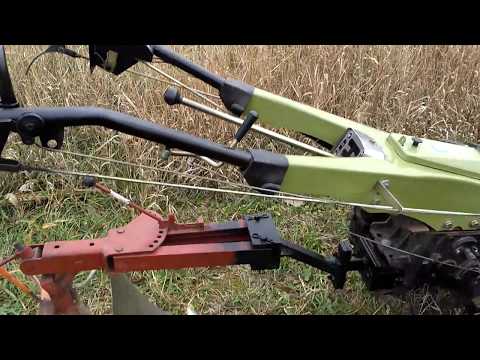

Фото 3. Оборотный плуг с мотоблоком
