Плуг Зыкова и другие плуги для мотоблоков и мотокультиваторов.

В последнее время по всей Украине, и даже у нас под боком, в продаже появились плуги Зыкова (Полеход) для мотоблоков. Только Зыков здесь не при чём. Статья о том, чем отличается плуг Зыкова от других плугов, от подделок плуга Зыкова и как не ошибиться при покупке плуга.

(См., например, откровенную подделку в одном из известных интернет-магазинов: www.in-green.com.ua).

Внимание!

У нас вы можете купить настоящий Плуг Зыкова (Плуг Полеход).

Плуг Зыкова является плодом научно-исследовательских разработок Технического центра “Садово-огородная техника” и выпускается исключительно под торговой маркой Полеход. Мы являемся владельцем патента Украины на конструкцию этого плуга. На сегодняшний день (16 апреля 2013 г) никто, кроме нас не производит Плуг Зыкова, а подделки не выполняют те функции, ради которых он и был задуман! (см. также открытое письмо поддельщикам-бракоделам).

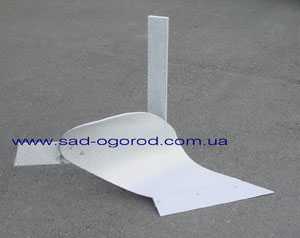

Вот он, плуг Зыкова (Патент Украины №47720). Как видите, ничего революционного в нём нет. Вообще, придумать новый плуг сегодня очень сложно. Написаны десятки, если не сотни диссертаций, получено бесчисленное множество патентов на изобретения. Но отличия плуга Зыкова от плугов, продаваемых в Украине, всё же существуют.



Если рядом с плугом Зыкова поставить обычный, отличия вы увидите даже глазом.



С какой стороны не крути плуги, а форма у них разная. Кстати, обычные плуги в Украине продаются довольно лихо. Не потому, что они такие хорошие, а потому что дешевле.



Главное отличие плуга Зыкова – это хорошо продуманная геометрия лемешно-отвальной поверхности и тщательно подобранные углы. Здесь мы использовали свой опыт, накопленный за более чем 35-летнее сидение в библиотеках и в полях. А далее мы учли горькие уроки общения с украинскими заводами. Как правило, когда документация поступает на завод, в ход идут «рацпредложения» от заводчан: где-то сделают замену металла, где-то поменяют допуск в размере, где-то что-то упростят, а где-то и своё добавят. В результате изделие внешне хоть и похоже на то, что изображено в чертеже, но в работе ведёт себя совершенно по-другому.



Поэтому конструктор Технического центра «Садово-огородная техника» Павел Зыков тщательно ведёт авторский надзор за изготовлением плуга. Мы и назвали плуг его именем ещё потому, что благодаря именно ему на выходе получаем то, что заложено в чертежах. Работать с таким плугом – одно удовольствие.



В последнее время мы обнаружили, что так называемый плуг Зыкова для мотоблоков уже изготавливается в разных городах Украины и продается через интернет-магазины, другими предприятиями, в супермаркетах и даже у нас под боком. Не можем сказать, что рады этому (см. также открытое письмо поддельщикам-бракоделам где мы сравниваем оригинальный плуг с подделкой). Тем не менее, лучше уж копия плуга Зыкова (разумеется, под авторским надзором), чем те, которые в больших количествах продаются в Украине.

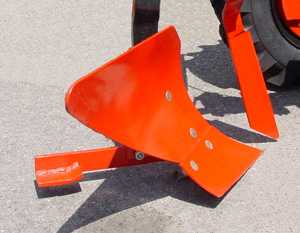

Например, вот этот. Примитивный отвал бульдозерного типа с недоразвитым крылом не в состоянии перевернуть пласт почвы, а круто поставленный лемех создает мощное сопротивление мотоблоку, что вынуждает оператора толкать перед собой центнер железа вместо того, чтобы легко и без устали пахать свой огород. Как работают плуги такого типа, вы можете посмотреть здесь:

http://www.youtube.com/watch?v=0qjd4p7GnzA&feature=related

Как видите, все пласты почвы, которые нарезает плуг, не переворачиваются, как того требует агротехника, а отодвигаются в сторону, поверхность пашни получается ребристой, верхний слой почвы с травой не укладывается на дно борозды. И это несмотря на то, что в руках оператора довольно приличный мотоблок VARI. Фактически огород испорчен. Как его в дальнейшем обрабатывать, чтобы привести в культурное состояние, даже затрудняемся сказать. Такие плуги отбивают охоту у людей пахать мотоблоками. Поэтому пусть уж лучше копируют наш плуг Зыкова, чем подобные этим. Хоть какая польза будет.


    Но так называемые «плуги Зыкова», которые делают другие предприятия, всё же отличаются от плуга Зыкова. И причин тут три:

  • Во-первых, мы никому не передавали конструкторскую документацию. Все эти плуги делаются неизвестным нам образом, возможно и на глазок. А это не одно и то же.
  • Во-вторых, чтобы копия плуга Зыкова успешно продавалась, его стараются сделать дешевле оригинала: применяют более тонкий лист, обычную сталь вместо легированной, делают тоньше стойку плуга, укорачивают отвал. В результате плуги в работе гнутся, о чем нам уже сообщают владельцы таких плугов.
  • В-третьих, упрощают конструкцию, например, убирают такой очень важный элемент плуга, как перо для получения слитной пашни. И еще одно важное обстоятельство: к плугу должна прилагаться инструкция по настройке его. Для новичка без инструкции нечего и думать о вспашке. Ничего из этой затеи у него не получится.

  • В результате, наплевав на конструкторскую документацию и авторский надзор, в Украине появились производители подделок плуга Зыкова.

    Поэтому если вы купите где-то так называемый «плуг Зыкова» и у вас не всё будет получаться, как вы ожидали, не ругайте Зыкова. Он здесь не при чём. Пусть ему не будет икаться.

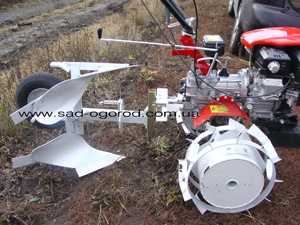

А это оборотный плуг Зыкова. После ряда испытаний и улучшений мы запустили его в серийное производство в январе 2010 года. В Украине его также подделывают. Например, тот же Калиновский ремонтно-механический завод Винницкой области, директору которого мы написали открытое письмо.



Многие, кто пробовал пахать мотоблоком, говорят, что тяжело, а порой невозможно. Действительно, если неправильно подобран плуг, сцепка, колёса, масса мотоблока, его развесовка и др., пахать мотоблоком тяжело, в чём мы сами много раз убеждались. А если всё продумано, «упираться рогом» не приходится. Посмотрите, разве тяжело пахать нашему механику с плугом Зыкова? Если сомневаетесь, смотрите следующее фото, где мотоблок пашет сам, без оператора.



Надеемся, мы вас убедили? Если нет, посмотрите работу оригинального плуга Зыкова в фильме, который вам покажут в Техническом центре «Садово-огородная техника».




Теперь поговорим о качестве вспашки плугом Зыкова. В Интернете, в Ютубе, мы выложили видеофрагменты вспашки мотоблока ГЕПАРД-4 (модель BL-120) итальянской компании BENASSI. ГЕПАРД-4 пашет сам, без оператора, а оператор идёт рядом, только контролируя работу мотоблока. Тем самым мы хотели показать лёгкость управления этой техникой. После того многие владельцы мотоблоков тоже начали выкладывать в Интернете видеоролики, показывая лёгкость в работе своих мотоблоков. Но при этом обходят вниманием самое главное требование к плугу – качество выполняемой агротехнической операции. Например, на этом видеоролике мотоблок пашет сам, без оператора. Красиво идёт! Не правда ли? Но присмотритесь внимательнее: явный недовал плугом пласта почвы. И так по всему огороду. Огород испорчен!


Аналогичная картина и здесь.



И кому такая вспашка нужна? Вот и выходит, что картинки вроде эффектные, а толку от такой вспашки мало.




Кстати, в Интернете можно увидеть заманчивые картинки не только о плуге. В этом видеоролике показано окучивание картофеля мотоблоком с дисковым окучником. Пользы от таких дисков будет мало. С сорняками они справляются плохо, а малый диаметр дисков не позволит эффективно выполнить более позднее окучивание.

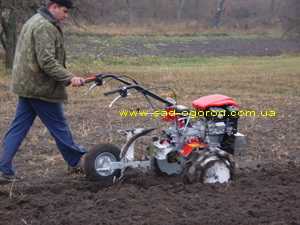

Обратите внимание, как плуг Зыкова выполняет оборот пласта почвы. Даже при такой небольшой глубине вспашки стерня практически полностью заделывается в почву. А это очень важно для эффективного разложения растительной массы.

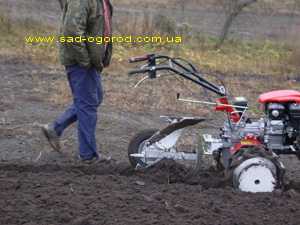

Вид на плуг Зыкова слева-сзади. Слева – невспаханный участок со стернёй и сорняками, справа – всё заделано в почву!



После прохода плуга Зыкова поверхность пашни остаётся без растительных остатков, что и требуется по агротехнике.



Плуг Зыкова имеет еще одну особенность: за счёт острого угла вхождения в почву лемех плуга не упирается в прочные корни растений, а срезает их, что существенно облегчает управление мотоблоком.



ПОСЛЕСЛОВИЕ:

Поскольку плуг Зыкова запатентован, те, кто копирует его, продают под другим названием или обозначением. Например, «скоростной плуг». Очевидно авторы, как им кажется, столь «удачного» названия плуга, преследуют цель привлечь покупателя высокой скоростью вспашки (ну кто не хочет быстро вспахать свой огород?), подсовывая им обычный плуг. Заметим на этот счёт, что даже лошади не пахали рысью, не говоря уже о галопе. Очевидно, на то были причины. А тут такое предлагают человеку!

Кроме того, авторам «скоростного» плуга, как мы понимаем, невдомёк, что ещё 100 лет тому назад было установлено: при повышении скорости вспашки сопротивление почвы плугу не растёт пропорционально. Оно растёт в квадратичной зависимости! Т.е., если увеличить скорость движения плуга в 2 раза, то сопротивление вырастет не в 2 раза, а как минимум в 4! (Сомневающиеся могут почитать об этом в научном труде “Теория плуга” академика В.П.Горякина”). Значит мощности двигателя надо больше, и расход топлива увеличится. Вот почему скоростная вспашка применяется исключительно на тракторной тяге.



А вот итальянская компания Benassi хорошо знает об этой особенности почвы, и удачно использовала скорость для того, чтобы мотоблок Итальяно-6 весом всего 60 кг пахал так же качественно, как и тяжёлый. Подробнее читайте на нашем сайте статью «ИТАЛЬЯНО-6. Часть 2: В работе».

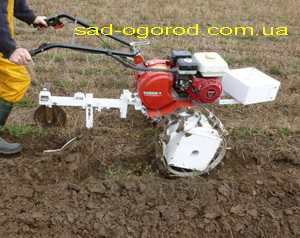

Здесь вы можете посмотреть вспашку огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова.



Вспашка огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова (продолжение). Обратите внимание, как наш механик Донец в конце огорода делает разворот: плуг поворачивается лёгким движением ноги, а при развороте мотоблока срабатывает дифференциальная ступица и разблокирует колёса.



Вспашка огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова нашим механиком Русланом Карабутой.



Удачная геометрия лемешно-отвальной поверхности плуга Зыкова обеспечивает качественное крошение почвы, полный оборот пласта и заделку растительных остатков.


Наши товары, которые описываются в этой статье:

В магазин


Киев, Частное предприятие Технический центр “Садово-огородная техника”

2009-2011 гг.

www.sad-ogorod.com.ua

Плуг для мотоблока своими руками как сделать: чертежи, видео и советы

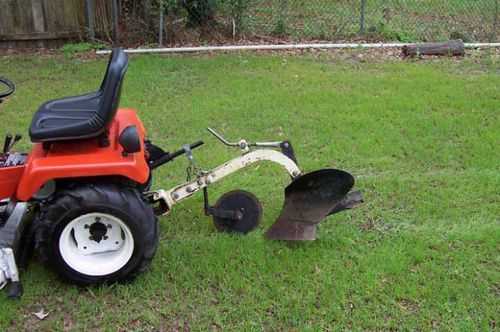

Рисунок 1 — Однокорпусный навесной самодельный плуг.

Перед началом работы по созданию самодельного плуга для мотоблока, нужно тщательно подойти ко всей имеющейся документации. Ознакомьтесь с процессом сначала в теории, затем можно переходить и на практику.

Предупреждаем, что инструменты должны быть профессиональными, тогда они помогут выполнить все работы вручную и на высоком уровне.

Любительский инструмент не подойдет для создания плуга по той причине, что он имеет малую прочность.

Если навыков в подобных делах нет, то сначала побеседуйте со специалистами, которые расскажут как сделать плуг для мотоблока своими руками и опишут основные подводные камни, на которые натыкаются начинающие конструкторы.



После обработки почвы, вы с помощью ручной сеялки для моркови можете посеять семена моркови.

А вот здесь вы узнаете как сделать своими руками газонокосилку.

Конструкция плуга

Разделяются плуги на несколько видов, каждый из которых имеет особенности формы и конструкции.

  • однокорпусные;
  • роторные;
  • оборотные.

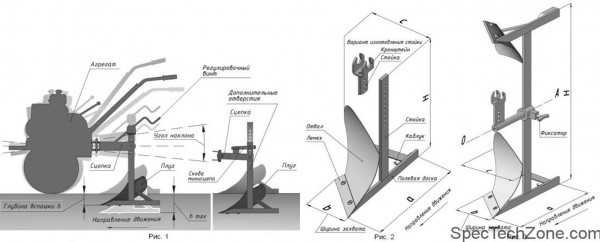

Рисунок 2 — Пример, как выглядит  самодельный плуг для мотоблока.

Однокорпусный плуг для мотоблока самый простой по своей конструкции, чертежей для этого вида изделий очень много. Он подойдет для начинающих кузнецов, ведь делать его просто.

Самодельный оборотный плуг для мотоблока интересен тем, что вверху корпуса есть загнутое перо, благодаря чему у садовника есть возможность при обработке сразу переворачивать землю. Это изделие отлично подойдет для твердой земли. Такой агрегат сумеют сковать только профессионалы.

Самая сложная конструкция – роторный плуг. Он больше всего походит на культиватор из-за наличия нескольких лемехов, которые крепятся на одной оси. При обработке почвы ось проворачивается, и благодаря этому проворачивается целый пласт почвы.

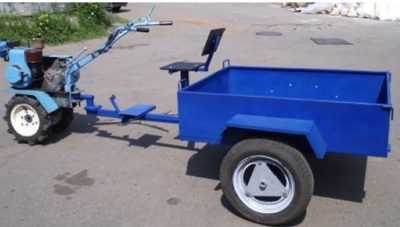

Делать плуги мы научились, теперь давайте попробуем изготовить прицеп для мотоблока своими руками.

А заглянув сюда вы сможете узнать какого лучше производителя купить ручную сеялку для моркови.

Здесь вы найдете подробную информацию о том, как сделать сеялку для газона своими руками.

Как сделать плуг своими руками

Нужно учитывать, что без чертежа вы плуг сделать не сможете. Чертежи самодельного плуга для мотоблока смотрите в конце статьи в разделе фото. Нужно точно соблюдать все инструкции и внимательно читать параметры. Ведь малейшая помарка может существенно сказаться на характере плуга. Начнем с однокорпусного мотоплуга, который сделаем своими руками.

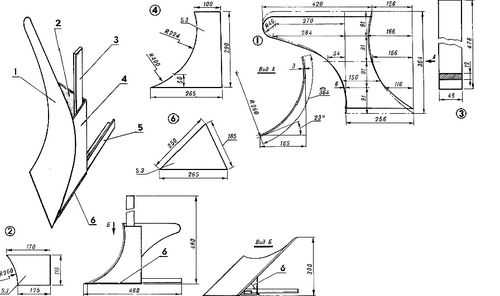

Рисунок 3 — Чертеж однокорпустного самодельного плуга.



Лемех

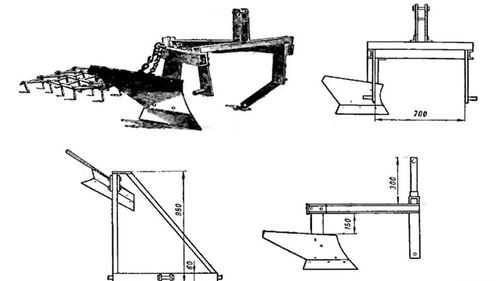

Рисунок 4 — Чертеж однокорпусного плуга.

Для создания рабочих элементов плуга отлично подойдет сталь толщиной в 3-5 миллиметров. Сначала рекомендуется поработать над съемным лемехом, лучший материал для него – это диск от циркулярной пилы (легированная сталь 9XC).

За неимением, можно использовать рядовую, не подлежащую термической обработке сталь, для среза пласта земли. Режущая часть лемеха должна отбиваться на наковальне, а затем затачиваться, как и рабочая часть косы.



Отвал

Когда лемех готов, можно начинать изготавливать отвал. Здесь в качестве материала отлично подойдет труба с диаметром 0,5 метров, толщина стенок не должна превышать 5 миллиметров. Заготовка отвала вырезается при помощи газового резака, по готовому шаблону (шаблон сделайте из плотного картона). А далее она доводится до кондиции на наковальне, а затем на точильном станке.

Рисунок 5 — Чертеж отвала плуга для мотоблока.

Сборка плуга

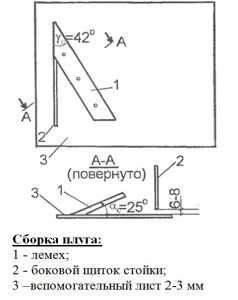

Рисунок 6 — сборка плуга с указанием угла лемеха.

Что бы собрать детали плуга к мотоблоку в единую конструкцию, рекомендуем выполнить эту операцию сперва на макете. Из толстого картона вырежьте соответствующие детали и склейте между собой, придерживаясь необходимого угла:

  • угол альфа 25° — 130°  в разных частях корпуса;
  • угол гамма 42° — 50°.

Если макет из картона сооружен правильно и выдержаны все параметры, можно приступать к работе с плугом.

После отделки лемеха, отвала и вспомогательных деталей для крепления, потребуется стальной лист (толщина 2-3 мм, площадь 500х500 мм). Делаем отступ по краям в 40 мм, выравниваем, что бы угол гамма был нулевым. Под углом альфа 25°, используя клинья, на лист прикладываем лемех и делаем точечную приварку с 2-х сторон.

Щиток стойки так же стыкуем с лемехом. Стык происходит в вертикальном положении, край щитка заходит за край лемеха на 5-8 мм. Щиток должен находится выше, чем лезвие лемеха (выше стального листа) на 6-10 мм. Отступ нужен для беспрепятственного подрезания лемехом грунта.

Отвал с лемехом стыкуется плотно, без зазоров. Их конструкция должна составлять одно целое. Угол между лезвием лемеха и верхним обрезом отвала должен быть в пределе 6-8°.

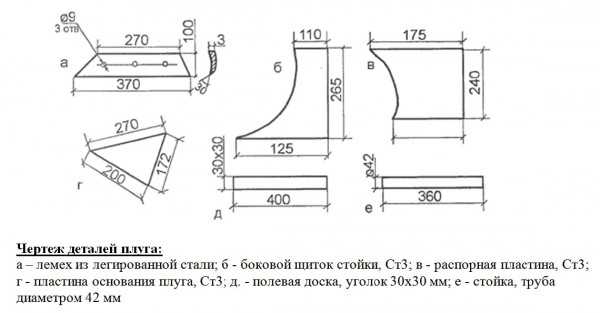

Рисунок — 7  Чертеж деталей плуга.

Рисунок 8 — Крепление лемеха плуга.

Если крепление лемеха с отвалом не совпадает по параметрам, то отвалу придают нужный угол молотком. После подгонки, отвал сзади схватывается с лемехом и боковым щитком сваркой. После, боковой щиток сваривается с распорной планкой и пластиной основания. В конце к пластине прихватываются упорные уголки для лемеха.

После точечного сваривания, осмотрите плуг, если все необходимые параметры выдержаны, сваривайте капитально. Стальной лист, что был приварен к плугу, отделите от корпуса с помощью болгарки или молотка и зубила. Дайте конструкции остыть и после зачистите все сварные швы. Поверхность лемеха и отвала очистите наждачной бумагой.

Настройка плуга

Производится настройка в несколько этапов. Но сначала нужно подкрутить гайки на креплении, но при этом полностью их не затягивать. Затем необходимо осуществить фиксацию агрегата с креплением серьгой мотоблока, использовав при этом два металлических штыря. Все можно переходить к настройке, она выполняется в несколько действий:

  1. Мотоблок ставят колесами на ровную поверхность и проводят балансировку;
  2. При помощи специальных болтов выставляется угол наклона плуга. Учтите, что «пятка» плуга при этом должна быть параллельна поверхности грунта;
  3. Теперь мотоблок можно снимать и ставить на землю. Руль должен находиться на уровне поясницы пахаря;
  4. Последний этап настройки – это оценка правильной конфигурации.

Видео

Видео самодельный плуг для мотоблока.

Больше информации на сайте

spectechzone.com

Самодельный плуг для мотоблока своими руками: видео как сделать, фото

Плуг для мотоблока является универсальным инструментом, при помощи которого проделывают множество видов сельскохозяйственных работ (скашивание, посадка, корчевание, жатва, сажание, взрыхление и много других). К решению вопроса, как сделать плуг для мотоблока своими руками, нужно подходить с особой серьёзностью.

Плуг для мотоблока

Однокорпусный

Классический вариант – это однокорпусный самодельный плуг для мотоблока, который идеально подойдет для новичков, не имеющих особого опыта, как видно на фото. Данный инструмент выделяется простым механизмом и имеет множество чертежей его трансформации. Конструирование данной модели будет лёгким и не повлечёт за собой особых усложнений. Также для её реализации не требуются специальные приспособления. В полной мере станут приемлемыми те, которые имеются в хозяйстве.

Однокорпусный плуг для мотоблока

Чертежи

Осведомлённость людей, делающих чертеж плуга для мотоблока говорит о том, что прежде всего нужен съёмный сошник плуга для затачивания инструмента перед работой. Прочная сталь 9ХС – идеальный предмет для приготовления разрезающей части, который применяют на диски циркулярных пил. Сталь 45 также подойдёт, если её закалить до твёрдости HRC 50-55.

Сталь, которая не подлежит закалке, к примеру Ст.5, также возможно применить для сельхозработ на территории. Для этого нужно наточить часть студёного лемеха, предварительно отбив её в мастерской, как видно на фото.

Отвал

Существует три способа сооружения отвала на мотоблок с фрезой и плугом:

1. Рабочей площади отвала необходимо придать конфигурацию цилиндра, чего легко добиться посредством листогибочных вальцов. Для этого из листовой стали 3-4 мм толщиной с помощью сварки или ножниц вырезают заготовку, под углом 20°-23° подают на вальцы, изгибают и делают нужную конфигурацию посредством молота по образцу;
2. Вам подойдёт труба из стали. Образец выполняется из прочной бумаги и прилагается к трубе. Линия отвала чертится мелом, после чего он извлекается сваркой и оттачивается наждачным камнем. Если нужно, форму действующего органа для плуга изготавливают молотом по образцу;

3. Наиболее кропотливый способ приобретения отвала – это нагрев его заготовки, которую изгибают по трафарету, для чего подойдёт отвал от любого плуга. В качестве корпуса послужит листовая сталь. Приорететнее сначала сделать лекала из прочной бумаги. Если вы удовлетворены всеми характеристиками картонной модели, уверенно приступайте к работе с металлом, чтобы сцепка для плуга мотоблока была сделана точно по размерам.

Сборка

Сошник водружается на вспомагательный лист и приделывается к нему с обеих боков, используя клинья. Боковой щиток стойки надо установить вертикально, чтобы он заходил за край сошника на несколько мм. Щиток в свою очередь приваривается к сошнику и вспомагательному листу. Далее прикладывается отвал к сошнику как можно плотнее, не оставляя отверстий, образовав одно целое плоскостей.

Крепление

В случае несоответствия углов либо площадей, отвал доделывается с помощью молота. После монтировки отвала к сошнику, с задней стороны его прихватывают сваркой как к сошнику, так и к боковому щитку, который приваривается с трамплином основания вместе с углами для лемеха и распорной планкой.

Инструмент тщательно осматривается и основательно варится, отделив зубилов вспомагательный лист. Углы сошника кардинально свариваются с основой. Далее чистятся швы и шлифуются площади отвала и сошника.

Установка

Приготовьте мотоблок и установите плуг на него перед его регулировкой. Для тестирования инструмента смените колеса с резиновыми покрышками на грунтозацепные из стали, что значительно позволит снизить буксование из-за противодействия земли при активизации плуга.

Присоедините плуг мотоблока к навесному приспособлению, при этом затяните укрепляющие гайки не до конца, давая возможность настраиванию агрегата. Далее зафиксируйте его к крепежной серьге мотоблока посредством двух штырей из стали. Теперь приспособление готово к эксплуатации. Теперь можно похвастаться, как мы пашем мотоблоком с плугом видео инструкция поможет сделать это правильно.

Подведём итоги

Прежде чем изобретать данный инструмент, убедитесь в своей компетентности и умении, ведь в противном случае, Вы рискуете поранить себя и находящихся рядом людей. Убедитесь в безопасности самодельного плуга и примите правильное решение в его приобретении, ведь искалеченные органы и потраченные нервы обойдутся значительно дороже, чем приобретение уже готового плуга.

fermerteh.ru

Чертеж плуга для мотоблока с описанием


Для просмотра других фото кликайте по картинкам

Открыть фотографию Самодельный плуг для мотоблока в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией “Сохранить картинку как…” (правая клавиша мышки).

Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 5.0/1

Чаще всего вместе с этим материалом по теме

«Из предплужника навесного плуга»

(фото / чертежи / схемы) ещё смотрят:



Посмотреть все фотографии, чертежи, картинки и схемы из категории «Чертежи и лекала самодельных плугов» можно перейдя по
ссылке.
Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе
«Схемы и чертежи навесного оборудования»
или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
устройство, чертежи, плуг, обрудование.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ

(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Устройство самодельного плуга из предплужника» находятся внизу страницы – здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками.
Если у Вас есть вопросы или предложения по поводу данного материала – оставьте пожалуйста свой комментарий внизу…..
Тем, кто хочет поделиться своими фотографиями по ключевым словам «самодельный плуг, из предплужника, чертеж, устройство, описание» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним – нужно зарегистрироваться и воспользоваться ссылкой “Добавить фото…” (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 7011 | Размеры фото: 600px на 593px; 81.5 Kb

Дата добавления:
| Последние изменения:
Автор: Агафон


motoblok.populjarno.com

Устройство плуга для тяжелого мотоблока


Для просмотра других фото кликайте по картинкам

Открыть фотографию Усиленный плуг для тяжелых мотоблоков в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией “Сохранить картинку как…” (правая клавиша мышки).

Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 3.0/2

Чаще всего вместе с этим материалом по теме

«Лемех и отвал плуга крепятся на общее основание»

(фото / чертежи / схемы) ещё смотрят:



Посмотреть все фотографии, чертежи, картинки и схемы из категории «Плуг на мотоблок своими руками» можно перейдя по
ссылке.
Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе
«Навесное оборудование для мотоблока»
или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
описание, устройство, Оборудование, плуг.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ

(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Как сделать плуг для мотоблока» находятся внизу страницы – здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками.
Если у Вас есть вопросы или предложения по поводу данного материала – оставьте пожалуйста свой комментарий внизу…..
Тем, кто хочет поделиться своими фотографиями по ключевым словам «плуг для мотоблока, усиленный, для тяжелых мотоблоков, устройство» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним – нужно зарегистрироваться и воспользоваться ссылкой “Добавить фото…” (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 3755 | Размеры фото: 600px на 450px; 117.4 Kb

Дата добавления:
| Последние изменения:
Автор: Агафон


motoblok.populjarno.com

Как сделать навесное оборудование к мотоблокам своими руками

Оглавление:

Самым эффективным оборудованием для дачи в сельской местности и для загородного дома является мотоблок. Только как устройство сам по себе мотоблок бесполезен. Для того, чтобы с ним работать, нужно навесное оборудование.

Для владельца небольших участков купить навесы для своего мотоблока будет не очень невыгодно. А вот владельцу большого участка, покупка качественного оборудования быстро окупится. Но, что делать, уже имея мотоблок в хозяйстве и не имея возможности купить для него дополнительное оборудование? Ответ простой: сделайте навесное оборудование к мотоблокам своими руками.

Как сделать навесное оборудование к мотоблокам своими руками

В принципе, большинство оборудования очень простое в конструкции и его легко сделать из того, что под рукой. Правда, сцепку для навесов вам все же придется купить. А другие устройства как картофелесажалка, картофелекапалка, грунтозацепы, сеялку, окучники вы можете сделать и сами.

Самодельный окучник к мотоблоку

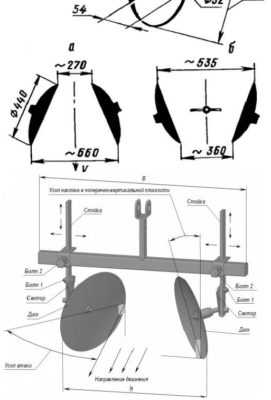

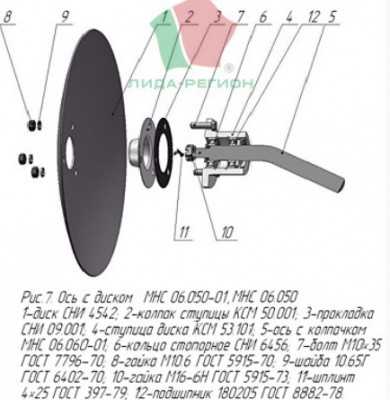

Чтобы сделать самодельный окучники к мотоблоку, нужно взять два металлических диска толщиной в 2 мм и расположить их друг напротив друга так, чтобы они раскрывались наружу.

Когда мы подобрали правильный угол дисков, нам нужно закрепить окучник болтами или просто приварить.

Теперь нам нужно закрепить его на купленной нами сцепке к мотоблоку и вперед!



Самодельная картофелесажалка

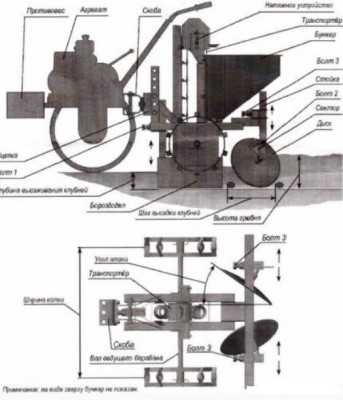

Устройство самодельной картофелесажалки чем-то напоминает окучник. Здесь тоже есть два диска внизу, но сверху есть специальная чаша, в которую засыпают клубни картошки. Из отверстия в чаше клубни попадают в землю, а диски картофелесажалки устроены, чтобы закапывать их при каждом шаге.

Для того, чтобы сделать самодельную картофелесажалку, нам нужно собрать раму, колеса и колесную ось, стальные штифты, бункер для клубней, зацепные звездочки и регулировочный механизм. При изготовлении навеса внимательно отнеситесь к раме, потому что это главный орган картофелесажалки.

К нему крепятся все остальные органы. Колеса спереди закройте металлической пластиной, без неё картошка будет выпадать из бункера тогда, когда нам этого не нужно.

Правильно подберите и настройте регулировочный аппарат картофелесажалки. Это нужно для того, что правильно распределить посадочный материал в почве. Бункер снизу затяните резиной, чтобы картошка не выпадала зря. Картофелесажалка может работать на самых разных колесах.

Как сделать грунтозацепы к мотоблокам своими руками

Для того, чтобы сделать их самостоятельно, вам нужно иметь несколько заготовок, болгарку и сварочный аппарат.

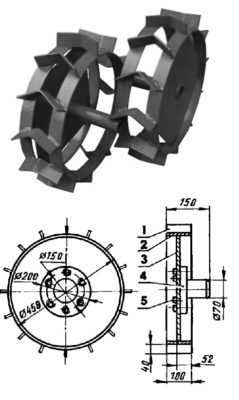

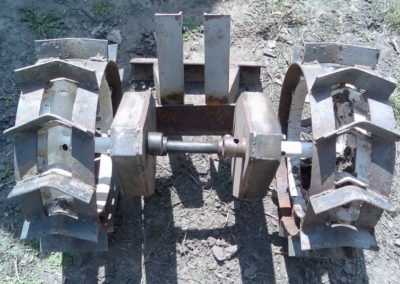

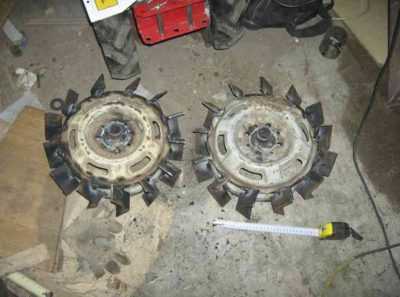

Для того, чтобы сделать грунтозацепы, вы можете использовать старые колесные диски от автомобиля. Достаньте стальной уголок, он потом будет нашими зубьями на грунтозацепах. Возьмите полуось и закрепите на неё подшипник.

В центр колесного диска приварите квадратную пластину так, чтобы она своими углами касалась краев диска. Для верности проделываем дыры в пластине и дополнительно прикручиваем её болтами к диску. Полуось с внутренней стороны диска прикрепляем к нашей пластине.

Когда наше колесо готово, займемся зацепами для него. Ранее мы говорили, что вам нужно купить стальной уголок для того, чтобы потом переделать его вручную. Итак, разрезаем уголок болгаркой на части, складываем каждые два отрезка в угол и скрепляем их сварочным аппаратом.

Зацепы, которые у нас получились, необходимо разместить на ободе диска на дистанции друг от друга 15-20 см.

Второй способ изготовления самодельных грунтозацепов

Есть другой способ сделать колеса с грунтозацепами. Он пригодится вам, если у вас имеется старый ненужный газовый баллон, и нет грунтозацепов. Обрезаем круг (обод) из баллона шириной от пяти до семи сантиметров, окружность обода должна быть 30 см.

После этого из металлической пластины в 40 мм делаем зацепы и так же как в предыдущем варианте крепим их на расстоянии 15 см друг от друга. Кроме того, к каждому зацепу в его центр привариваем дополнительную пластину, которая создает дополнительный «зуб» грунтозацепа.


К краю каждого зацепа добавляем еще 60 см — это для большего вхождения в почву. К ободу одного из металлических дисков привариваем квадратную пластину, на которой будет ось грунтозацепа.

Самодельный прицеп к мотоблоку

Теперь рассмотрим конструкцию и возможности самодельного прицепа к мотоблоку. Иногда производители сами их не делают к продаваемому мотоблоку, или делают но некачественные, часто они гнутся при перевозке груза, там где прицеп соединяется с колесами. Самым лучшим это самодельный прицеп к мотоблоку, получиться дешевле в 2-3 раза и соответственно надежнее.

Для начала изготавливаем кузов будущего прицепа. Для этого берем стальные трубы с прямоугольным сечением или можем использовать уголки как в случае с грунтозацепами. Нам нужно болгаркой разрезать трубы под прямым углом и потом можно обшивать кузов деревом или металлом. Приделываем спереди сиденье для водителя. Так вы сможете управлять мотоблоком с тележкой, сидя и держа его за ручки управления мотоблоком.

Когда наш кузов готов, пора подумать как будет ездить наша тележка. Нам нужно сделать колесную ось взяв задний мост с легкового автомобиля, сняв с него редуктор. Также можно использовать как ось металлический стержень обточенный по краям так, чтобы можно одеть колеса для тележки.

Когда прицеп готов, еще нужно прикрепить её к мотоблоку. Сцепляться с мотоблоком прицеп при помощи поворотного узла. Для его изготовления берем трубу с прямоугольным сечением и привариваем её к нижнему ребру тележки так, чтобы образовался правильный треугольник, и край кузова был основанием этого треугольника.

Мы также упоминали о изготовление поворотного узла. Он представляет из себя цилиндр с консолью на двух подшипниках. Такая конструкция устройства позволяет колесам тележки и мотоблока двигаться независимо друг от друга.

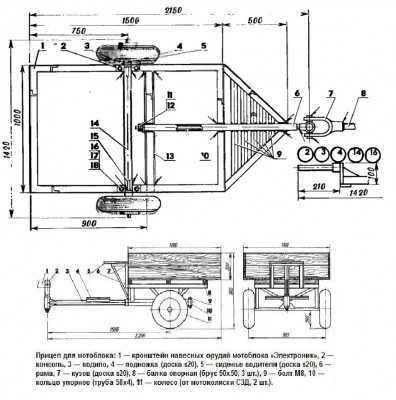

Внизу вы можете видеть чертежи стандартной тележки для мотоблока

Навесное самодельное оборудование — фрезы и плуг

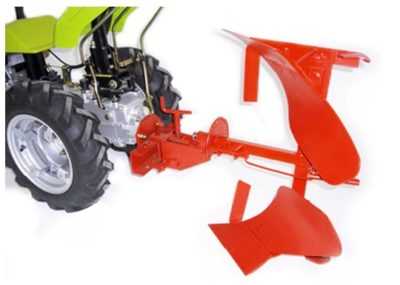

Одними из главных навесных орудий для мотоблока являются фрезы и плуг. Только фрезами пользуются только на мягкой и постоянно обрабатываемой почве, а плуг используется на целине. Также плуг дороже и его может позволить себе не каждый дачник. Но, в принципе, сама эта статья создана для тех, кто хочет весь комплект навесного оборудования и не хочет (или не может) за него платить.

Для самодельного плуга берете металлическую пластину толщиной от 3 до 5 мм и трубу, стенки которой должны быть 5 мм в толщине. Также нам надо будет изготовить корпус плуга.

В начале берем металлическую пластину и затачиваем её как затачивали бы косу. Сделаем из пластины отвал. Для этого его нужно вырезать болгаркой. Лемех выглядит в форме трапеции, его образец вы можете посмотреть ниже. Теперь крепим трубу. И еще нам нужен самодельный лемех. Покупной заменим диском циркулярной пилы. Все изготовленные нами детали теперь крепим к корпусу плуга и присоединяем к мотоблоку через сцепку.

Мотоблоки и навесное оборудование к ним: видео

А теперь для более ясного представления себе каким может быть навесное оборудование, представляем вам видео с возможным навесом для мотоблока.

Делаем оборотный плуг для мотоблока своими руками

Ранее мы рассмотрели возможность использования плуга (самодельного) вместо фрезы как навесное оборудование для мотоблока. И фреза и плуг выполняют похожие функции, но по качеству обработки отличаются. Так же само отличается и оборотный плуг от стандартного.

Такой плуг имеет усложненную конструкцию, в которой корпус сверху оборудован загнутым пером. Благодаря такому строению оборотный плуг не только вспахивает землю, но и переворачивает пласт земли, которую вспахал. Это бывает полезно при работе с тяжелой почвой.
Устройство оборотного плуга намного сложнее, чем у обычного, и самостоятельно сделать оборотный плуг может только профессионал. Очень сложно бывает правильно подобрать качественные заготовки и в процессе нигде не ошибиться.

Для того, чтобы собрать такой плуг самому, нужно знать из чего собирать, то есть, какие его детали нужно сначала изготовить.

Чтобы сделать плуг Зыкова своими руками, вам нужно сделать стойку, которой будете цеплять плуг к мотоблоку, корпус плуга с лемехом, полевую доску (благодаря ей плуг становится более устойчивым) и перо, которым переворачивается земля.
Отвал этого плуга делаем из трубы с полметра в диаметре с толщиной стенок в 5 мм. Включаем сварочный аппарат, чтобы вырезать отвал, который мы потом шлифуем болгаркой. Для корпуса берез стальную пластину толщиной в 2-3 мм.

motoblok-kultivator.com

Предплужник для мотоблока | Про мотоблок Мотор Сич

Предплужник для тяжёлого мотоблока Мотор Сич фото видео.

Плуг с предплужником для мотоблока Мотор Сич фото видео.

Предплужник своими руками на плуг мотоблока Мотор Сич фото видео.

Схема регулировка  и установка предплужника фото видео.

Повторюсь, что плуг — это навесное сельскохозяйственное орудие, с металлическим лемехом, отвалом, предназначенное для обработки почвы.

Основной задачей плуга является — перевернуть верхний слой земли, при этом оборот пласта земли способствует перемещению не проросших семян сорняков в нижний слой почвы, что создаёт дополнительное препятствие на пути прорастания сорных трав.

Предплужник — это рабочий орган плуга, предназначенный для срезания верхнего слоя почвы перед плугом на глубину меньшую чем срезает основной плуг и сбрасывания перевёрнутого пласта почвы на дно борозды.

Предплужник устанавливается перед корпусом основного плуга так, что бы движущийся за предплужником основной корпус плуга заделывал слой почвы сброшенный предплужником на дно борозды

Схема регулировка  и установка предплужника фото.











Как видно из схемы установки предплужника, для его корректной работы нужно соблюдать некоторые правила.

Плуги для тяжёлых мотоблоков не комплектуются предплужниками, максимум, что устанавливают заводы изготовители плугов, это вертикальный черенковый нож.

В связи с этим многие владельцы мотоблоков самостоятельно устанавливают предплужники на плуг мотоблока или мототрактора, что в разы улучшает качество обработки почвы, что в результате положительно влияет на экономию топлива при пахоте, а так же  в конечном итоге на урожайность.

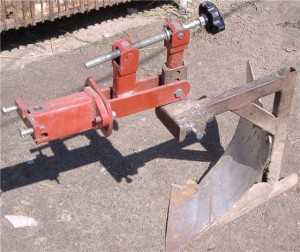

В данной статье я хочу показать простейшую конструкцию установки и регулировки предплужника на плуг мотоблока.

Каждый владелец мотоблока вправе сам решать, нужно или не нужно ему устанавливать предплужник на плуг мотоблока или минитрактора, но по крайней мере  из этой статьи и фото сможет иметь представление как просто, без больших трудозатрат установить предплужник на плуг мотоблока.

Предплужник своими руками на плуг мотоблока Мотор Сич фото.











































По мере появления фотографий предплужника к плугу мотоблока, я буду добавлять конструкции установки предплужника, что бы каждый владелец мотоблока мог выбирать нужную и доступную ему конструкцию.



Видео работы мотоблока Мотор Сич вспашка с предплужником.






Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.

promotoblok.ru



Рубрики: Навесное оборудование для МБ Мотор Сич |
Тэги: мотоблок Мотор Сич, навесное для мотоблока |
Ссылка

promotoblok.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
