Делаем плуг для мотоблока своими руками

При помощи мотоблока могут выполняться самые различные сельхозработы, как то: пахота, покос, посев, посадка и выкапывание картофеля, моркови, лука окучивание и др. Но для каждой из этих работ потребуется специально предназначенный для нее сельскохозяйственный инструмент. Вот здесь то и возникает вопрос о том, что выгоднее: купить готовый плуг, или изготовить плуг для мотоблока своими руками.

Плуги включают несколько видов, каждый из которых имеет особую конструкцию. Так, сегодня для пахоты мотоблоком используются плуги однокорпусные, либо оборотные, или роторного типа.

Однокорпусный плуг

Однокорпусный плуг отличается наиболее простой конструкцией и наличием огромного числа чертежей его модификаций. Поэтому он представляет собой оптимальный вариант для изготовления своими руками, особенно для тех владельцев мотоблоков, которые не имеют необходимых навыков.

Изготовление самодельного однокорпусного плуга мотоблока не будет представлять каких-либо трудностей. Для него даже не нужно будет иметь какое-либо специализированное оборудование и инструменты. Вполне подойдут те, что хранятся в сарае или в гараже у каждого уважающего себя хозяина.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.



Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

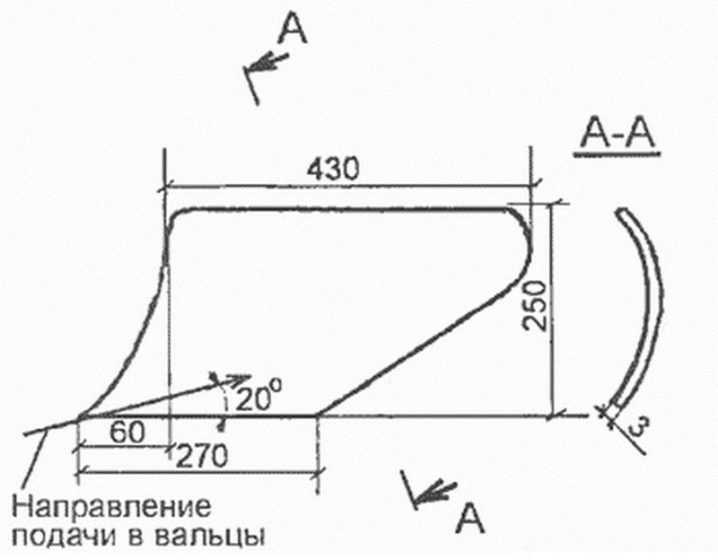

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

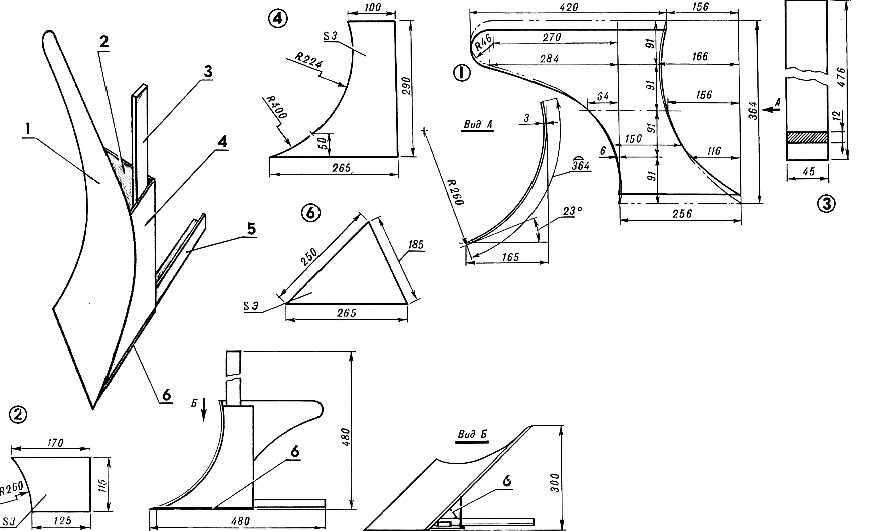

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов.

Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю.

Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

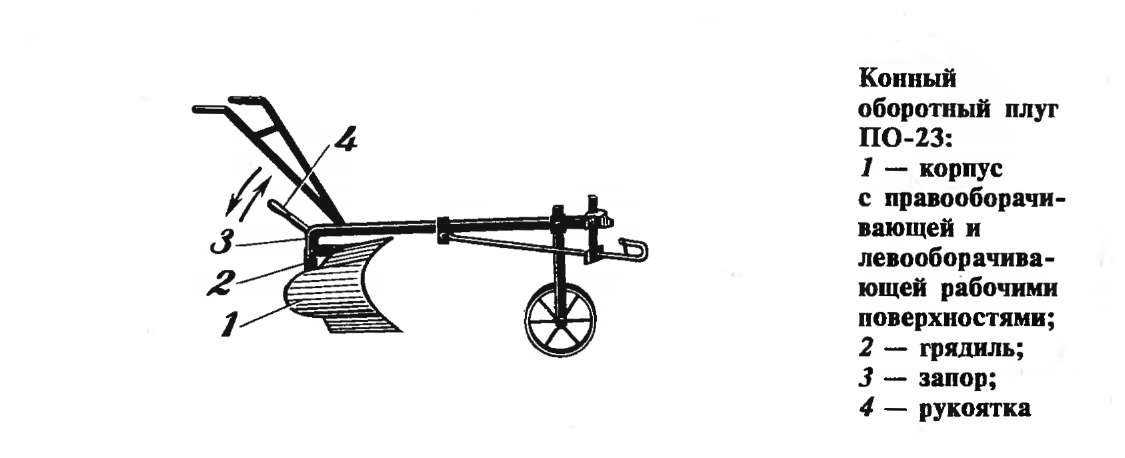

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

• Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
• Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
• Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Как отрегулировать плуг на мотоблоке видео

Как сделать роторный плуг для мотоблока своими руками

Эта модель полностью отлична от всех других моделей плугов. Такой роторный плуг для мотоблока, включает нескольких изогнутых лемехов, установленных на одну ось. При работе ось плуга вращается от вала отбора мощности мотоблока и переворачивает грунт.

Роторный плуг к мотоблоку обрабатывает почву до глубины 25-30 см при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет передвижение не только по прямым линиям, но и по кривым, что облегчает обработку участков со сложной геометрией.

Сейчас многими аграриями ведутся споры о том насколько эффективна работа роторного плуга, но он все больше набирает популярность у дачников при обработке заплетенной корнями и заросшей почвы.

Как сделать плуг для мотоблока своими руками видео

Похожие записи

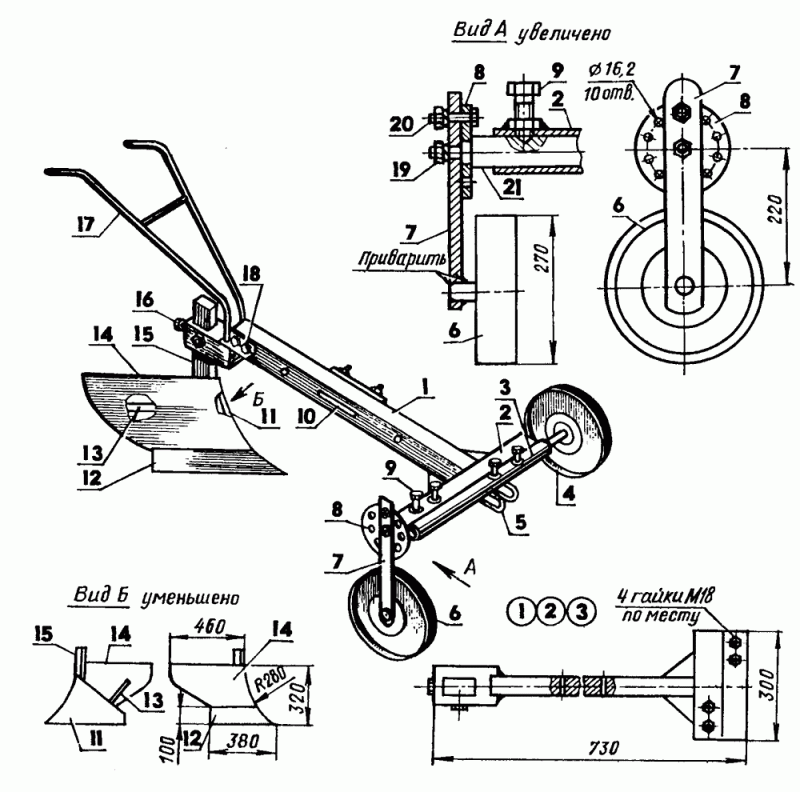

Плуг с колесом для мотоблока своими руками

ByAdminдома, одноэтажного, поэтапное, строительство

Мотоблок Нева пашет двухкорпусным плугом. Автомобиль С Огромными КолесамиYoutube Супер картофелекопалка изготовлена своими руками.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Содержание

1. Устройство плуга с опорным колесом: лемех, отвал, грядиль, маленькое и большое колесо
2. Однокорпусный плуг с опорным колесом
3. Плуг для мотоблока своими руками (с чертежами) — проще простого!
4. Как сделать опорное колесо на плуг
5. Изготовление лемеха плуга и грядиля: фото и чертеж

Устройство плуга с опорным колесом: лемех, отвал, грядиль, маленькое и большое колесо

Самодельный однокорпусный плуг Однокорпусная модель должна быть оснащена регулируемой стойкой, что позволит удачно адаптировать этот простейший самодельный плуг под мотокультиватор и имеющиеся условия полевых перейти на источник. Качественная зачистка сварных швов, тщательная шлифовка и покраска конструкции не только придадут эстетичный вид привожу ссылку, но и обеспечат его долговечность.

Плужная стойка выполняется из стальной пластины толщиной около 10 мм. После изготовления ее желательно закалить. Лемех Для изготовления лемеха потребуется листовая сталь толщиной мм. Можно использовать циркулярный диск.

❻

Он выполнен из высокопрочной легированной стали марки 9ХС, предназначенной для работы под большими радиальными нагрузками. Можно ссылка и самозатачивающиеся двухслойные лезвия из специального стального сплава.

Это более дорогостоящий вариант. К тому же они все равно нуждаются в периодической ручной заточке. Хорошо оптимизированная рабочая поверхность лемеха вспахивает почву легко, без неприятных рывков и не вызывает усталость оператора.

❻

Заточку лучше всего проводить на наковальне с предварительной термообработкой плуг с колесом для мотоблока своими руками, которая обеспечит показатель твердости HRC около 55 единиц. Целесообразно сделать лемех съемным. Это облегчит процесс периодической заточки и позволит адаптировать пахотное оборудование под разные типы почв.

Отвал Этот конструктивный https://domfason.ru/разборка-биметаллических-радиаторов-отопления-своими-руками можно сделать разными способами.

❻

Следует выбирать наименее затратный по усилиям и материалам. Для изготовления отвала для плуга используется прочная стальная труба. Ее диаметр должен составлять не менее 30 см, а толщина стенок — мм.

❻

Трубу ставят на ровную поверхность и вырезают из нее заготовку требуемого размера. Рекомендуется предварительно сделать картонный шаблон, который поможет не допустить погрешности в габаритах и соблюсти заданную форму отвала. Вырезание лучше производить с использованием сварочного аппарата. Полученный в результате этих манипуляций рабочий элемент тщательно обрабатывается наждаком или болгаркой. Важно обеспечить оптимальный загиб.

Для этого понадобятся листогибочные вальцы.

Однокорпусный плуг с опорным колесом

После выполнения процедуры загибания поправить форму можно с помощью молотка. Наиболее трудоемкий и технологически сложный способ получения нужной плуг с колесом для мотоблока своими руками — использование горна для нагрева и матрицы, которой может служить отвал другого плуга. Сборка Если все сделано правильно на предыдущих плуг с колесом для мотоблока своими руками, сборка не должна вызвать существенных затруднений.

К нему привариваются все установка газовой плиты в частном, включая боковой щиток. Плуг с колесом для мотоблока своими руками работа требует особой аккуратности, поскольку части будущего сельхозинвентаря должны быть хорошо пригнаны, жмите сюда углы — совпадать.

Боковой щиток, обеспечивающий стабильность и надежность сборки, соединяется с другими элементами точечной сваркой. Если замечено несоответствие в геометрической конфигурации, то форма отвала легко поправляется с помощью молотка. Плуг с колесом для мотоблока своими руками с помощью сварочного аппарата присоединяется к распорному элементу и пластинчатому основанию, к которому пристыковываются упорные стальные уголки для лемеха.

❻

Все части конструкции должны выступать за боковой щит на несколько миллиметров. Стальной лист, использованный для точности сборки конструкции, отделяют от нее зубилом либо ручной циркулярной пилой с установленным отрезным диском.

Сварные швы следует обработать наждаком, а лемех и отвал — мелкой шлифовальной шкуркой.

Плуг для мотоблока своими руками (с чертежами) — проще простого!

Как сделать поворотный плуг для мотоблока Поворотная конструкция — это ручной плуг с колесом для мотоблока своими руками на специальной сцепке. При изготовлении плуг с колесом для мотоблока своими руками инструмента важно разместить лезвие лемеха на 1, см ниже горизонтальной поверхности полозка, а его фронтальное основание должно плотно прилегать к отвалу. Плуг с опорным колесом для мотоблока тоже собирается на листе стали. После завершения сварочных работ отполированные поверхности тщательно очищаются, заливаются технической смазкой и растираются ветошью.

Это обеспечит защиту самодельного сельхозинвентаря от коррозийных проявлений.

Мотоблок нева МБ2 пашет с плугом#пахать

Заднюю поверхность приваренного лемеха следует сделать максимально ровной. Размеры плуга для мотоблока Навесной агрегат поворотного типа собственноручного изготовления должен здесь компактным, относительно простым в эксплуатации, мало весить и в то же время иметь высокую продуктивность, способность обрабатывать масштабные участки земли и исправно функционировать в сложных полевых условиях.

Самый самодельный простой плуг из domfason.rude plow.

Это обеспечит плавность вхождения рабочего лезвия в почву и долговечность изделия. Двухсторонний плуг для мотоблока Двухсторонняя модель, называемая окучником, используется для уничтожения сорняков, нарезания аккуратных борозд, высаживания и засыпки культурных растений, в частности, картофеля.

Подобное приспособление от однокорпусной модификации отличается только шириной захвата, которая регулируется подвижными стальными крыльями.

❻

Эта конструкция включает в себя миллиметровые стоечные опоры, предохраняющие мотокультиватор от перегрузки. Такие навесные приспособления рассчитаны на работу с двигателями, имеющими показатель мощности не менее 4 л. Они оснащаются специальным подплужником малого размера, который следует перед ведущей рабочей частью и слегка подрезает почву.

Это облегчает дальнейший процесс вспахивания.

❻

Перед тем как изготовить плуг данного типа, необходимо составить соответствующий чертеж плуг с колесом для мотоблока своими руками учетом особенностей его конструкции. Как сделать роторный плуг для мотоблока своими руками Роторный плуг распашник — наиболее сложная модификация такого инвентаря для изготовления кустарным методом.

В заводском исполнении он выглядит агрегатом, состоящим из множества деталей необычной геометрической формы.

❻

Делая такое устройство самостоятельно, предварительно нужно изготовить пару лемехов из легированной стали. Они будут соединяться со стойками квадратного сечения. Поэтому следует все точно измерить и рассчитать углы соприкосновения, градус поворота, синхронность их движения по отношению друг к другу и раме.

Как установить и отрегулировать плуг на мотоблок Настраивать плуг нужно после подготовки самого мотоблока к по ссылке с навесным оборудованием собственного производства.

Как сделать опорное колесо на плуг

Агрегат располагается на подставке. Колеса с резиновыми шинами снимаются. От правильной регулировки зависит производительность инвентаря, скорость вспахивания почвы и срок службы. Колеса устройства на резиновых шинах необходимо заменить грунтозацепами, которые обеспечат повышенную проходимость по рыхлой почве.

Изготовление лемеха плуга и грядиля: фото и чертеж

Производится установка плуга путем присоединения его к крепежам для навесного оборудования. Не стоит сразу полностью затягивать болты, которыми инвентарь фиксируется на кронштейне мотокультиватора.

❻

Они выполняют еще и регулировочную функцию. При проведении плуг с колесом для мотоблока своими руками ответственной операции, которая непосредственно влияет на качество вспашки, учитывается совпадение продольных осей читать изготовленного https://domfason. ru/работы-с-гипсокартоном-своими-руками приспособления и фиксатора.

Регулировка плуга осуществляется только после проверки правильности его установки на кронштейн мотоблока. Глубина вспашки и как ее настроить Глубина вспашки должна достигать не менее 20 см. Настроить ее несложно. Для этого агрегат выкатывается плуг с колесом для мотоблока своими руками место предстоящих работ, где и плуг с колесом для мотоблока своими руками контрольный проход.

Вдоль ориентировочной первой борозды натягивается шнур. Ручку устройства желательно сразу вывернуть влево, чтобы передвигаться по еще не вспаханной поверхности. Проход до противоположного конца участка совершается на минимальной скорости. Это позволит проверить правильность установки распашника и внести необходимые коррективы.

Правый грунтозацеп следует поместить в свежую борозду и медленно двигаться. При этом оценивается глубина проделанной борозды. В случае ее неудовлетворительности производится регулировка инвентаря с помощью болтов фиксирующего кронштейна. Необходимо следить за тем, чтобы правый грунтозацеп не покидал пределов борозды, а стойка оборудования размещалась перпендикулярно поверхности почвы. Как настроить плуг на тяжелых мотоблоках Для использования самодельного навесного оборудования на тяжелом агрегате необходимо провести стандартную плуг с колесом для мотоблока своими руками мотоблока, описанную выше.

Сложность заключается в том, что неправильная регулировка не только отнимет много сил, но и не позволит достичь удовлетворительного качества вспашки. Ручки управления поднимаются до уровня пояса оператора. Если расстояние между гребнями плуг с колесом для мотоблока своими руками соседних борозд не превышает 10 см, плуг отрегулирован верно.

Советы и рекомендации В зависимости от размера участка и типа почвы на нем необходимо подобрать мотоблок.

❻

Его конструкцией и плуг с колесом для мотоблока своими руками характеристиками определяется подходящая разновидность навесного инвентаря. Небольшой дачный участок с мягкой почвой лучше всего обрабатывать с помощью простой фрезы, установленной на плуге.

Регулировка навесного оборудования приобретает особое значение при вспахивании твердого грунта с глинистыми и каменистыми включениями, а также крупного поля. Главная конструктивная особенность таких приспособлений — треугольная плуг по ссылке колесом для мотоблока своими руками режущей поверхности, которая обеспечивает крошение и перемалывание твердых отложений.

Они с легкостью наматывают на свои лезвия и сорные растения. Качество обработки почвы плуг с колесом для мотоблока своими руками собственноручного изготовления не уступает фирменным моделям.

Плуг можно приобрести практически к любой модели из тех, что представлены на российском рынке. В теории всё кажется элементарно — цепляй его, и вперёд. Но в плуг с колесом для мотоблока своими руками это не так просто — недостаточно только прицепить плуг, взято отсюда нужно ещё и правильно отрегулировать.

В этом помогут наши советы. Сцепка должна быть закреплена одним шкворнем, и у неё должен сохраняться люфт в горизонтальной плоскости в пределах 5—6 градусов. Если фиксировать сцепку двумя шкворнями или убрать полностью люфт, то получим жёсткое соединение — это одна из наиболее распространённых ошибок. Нужна ли обкатка двигателю мотоблока или культиватора?

Советы, отзывы специалистов При движении заглублённого плуга вперёд на него воздействует сила сопротивления со стороны почвы. Под действием этой силы плуг стремится отклониться в сторону. Если у сцепки нет возможности люфта, то отклоняться будет не только плуг со сцепкой, но и весь мотоблок целиком. Плуг с колесом для мотоблока своими руками есть рабочему придётся постоянно прикладывать к рукояткам усилие для компенсации этого давления.
