Плотность фанера: Вес и плотность фанеры. Сколько весит 1 лист фанеры? | ООО «Строй-Провайдер»

Содержание

Плотность различных видов фанеры — их вес и сравнительные характеристики

Вес и плотность фанеры – характеристики листов, зависящие от многих факторов. Приведем значения плотности материалов, изготовленных из разных пород древесины, и выясним, одинакова ли она для всех марок фанерной продукции. Также укажем средний вес листов в зависимости от их формата и толщины.

Плотность фанерной продукции

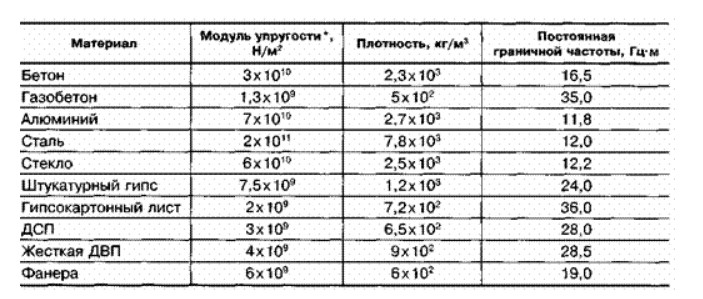

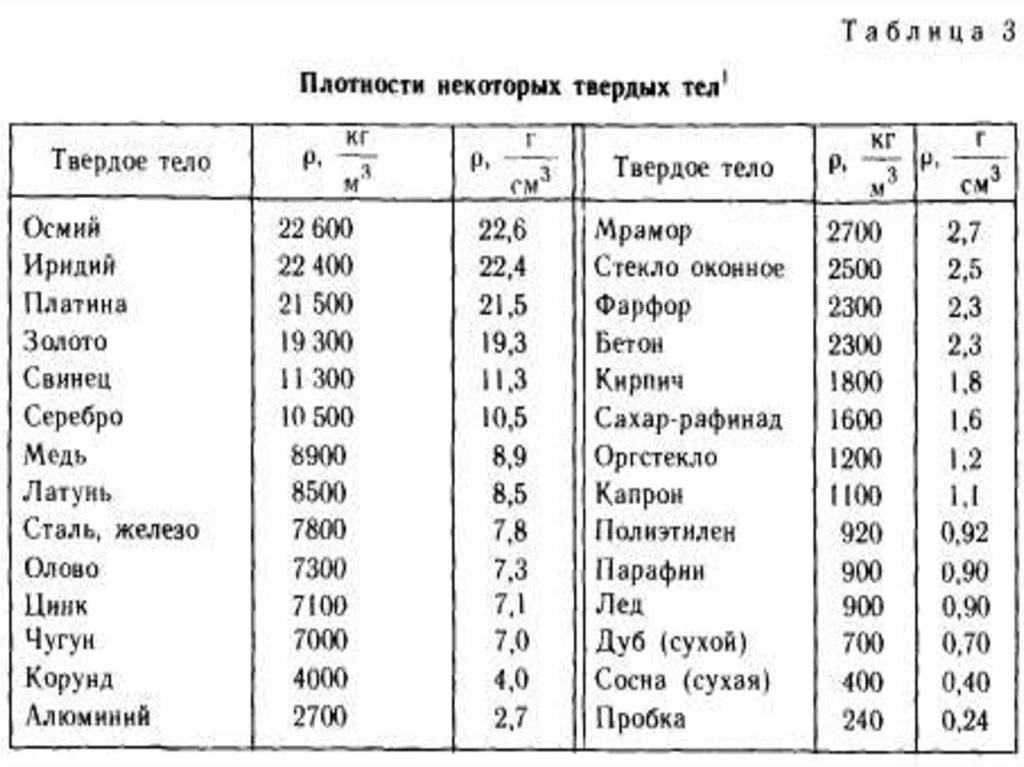

Эта характеристика в основном зависит от типа древесины, из которой изготовлен материал. Средние ее значения в зависимости от используемых пород дерева (кг/м³):

береза – 650;
ель, лиственница, сосна – 550;
тополь (китайская фанера) – 500;
сейба (хлопковое дерево) – 350.

Плотность березовой фанеры самая высокая, поэтому она обладает наилучшими показателями прочности. Вы можете купить у нас фанерные листы из березы по низкой цене. Возможна доставка по Москве и МО.

Показатели плотности также зависят от количества смол, используемых для склеивания шпона. 1 кубический метр смолы весит около 800-850 кг. Чем больше клеевой массы входит в состав материала, тем больше будет его плотность. Однако производители ограничивают вхождение клея для повышения экологической безопасности листов. Поэтому при расчетах его долей часто можно пренебречь.

На основании сказанного делаем вывод, что плотность ламинированной фанеры равна плотности ФК фанеры, если они изготовлены из одной и той же породы дерева. Плотность ФСФ фанеры и ФК продукции тоже будет одинаковой, если они изготовлены либо из березы, либо из сосны. Исключение составляют бакелитовые листы, которые вы можете заказать у нас по привлекательной стоимости. Их плотность может достигать 1190 кг/м³.

Вес фанерных листов

Вес фанеры зависит от многих характеристик. К ним относится порода дерева, формат и толщина листов. В таблице ниже укажем, сколько весит фанера популярных параметров.

Толщина (мм)	Сколько весит лист фанеры (кг)
Толщина (мм)	ФК (1525х1525 мм)	ФСФ (2440х1220 мм)	Ламинированная (2440х1220 мм)	Бакелитовая (2440х1220 мм)
Хвойные породы дерева
12	—	19,6	—	—
15	—	24,5	—	—
18	—	29,5	—	—
21	—	34,4	—	—
Береза
12	16,74	23,2		42,87
15	20,93	29		53,58
18	25,12	34,8		64,3
21	29,3	40,6		75,02

Вес ламинированной фанеры из березы объединен с весом листов ФСФ, поскольку их формат, толщина и материал шпона совпадают. А потому средний удельный вес фанеры этих марок примерно равен друг другу. В действительности же он может быть немного ниже или выше приведенных значений.

Характеристики хвойной фанеры ФСФ: размеры, вес, плотность

Сколько фанерных листов потребуется для отделочных работ? Как посчитать затраты материала для обустройства обрешетки под кровлю? Мы расскажем об основных параметрах хвойной фанеры, которые надо знать: размере, толщине, весе и плотности. Эта информация поможет вам правильно подобрать материал и рассчитать необходимое количество.

Размеры хвойной фанеры

В соответствии с ГОСТ 3916.2-2018 минимальная ширина фанеры составляет 1200 мм, максимальная 1525 мм. Размерный диапазон длины существенно шире: от 1525 до 3660 мм. Производители выпускают фанерные листы одного размера – 2440х1220 мм. Крупноформатная продукция удобнее для работы на больших площадях, в том числе коммерческих и промышленных объектах.

Фанеру длиной 1525, 1800, 1860, 2135, 2400, 2700, 3000, 3600 производят в основном на заказ. Как правило, под конкретные задачи. Листы с длиной и шириной не по ГОСТ относят к нестандартным.

Производство фанеры с нестандартной длиной и шириной допускается по договоренности с клиентом.

Как узнать, сколько листов фанеры потребуется для выполнения работ? Стандартный лист 2440х1220 мм имеет площадь 2,97 м2. Остается определить площадь поверхности. Если вы собираетесь делать черновой пол, все просто: длину помещения умножьте на ширину. Как поступить, если форма отличается от стандартной? Разделите поверхность на несколько прямоугольных/квадратных элементов, посчитайте площадь каждого, суммируйте.

Количество листов = Общая площадь / площадь листа. Полученное значение следует округлить в большую сторону и добавить 10-15 % (запас).

Толщина хвойной фанеры

Чем толще листы, тем больше слоев, тем материал лучше переносит нагрузку.

Минимальная толщина хвойной фанеры по ГОСТ — 4 мм, максимальная — 30 мм.

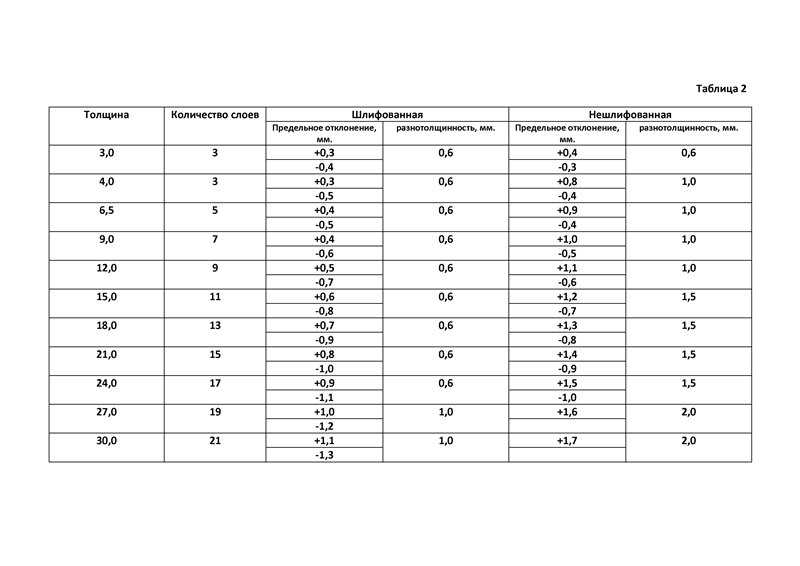

Взаимосвязь между количеством слоев и толщиной:

3-слойная — 4 или 6, 5 мм. Самая тонкая, в основном применяется для декоративных целей, например, изготовления мебельных фасадов. Фанера с такой толщиной одна из самых популярных для бытового применения. Чаще всего используются шлифованные листы сорта не ниже II. 6,5 мм применяется в автомобилестроении, при производстве холодильного оборудования, для отделки термофургонов.
5-слойная — 9 или 12 мм—, 7-слойная — 15 мм. Подойдет при сравнительно небольших нагрузках. Является основным материалом для каркасного домостроения, и основой под мягкую кровлю. Может использоваться как черновой пол (с учетом проходимости, нагрузки). Материал используют в качестве основания в грузовом и спецтранспорте, в том числе при производстве автоприцепов. Фанерой 12 мм отделывают катера, лодки, другие суда. 15-миллиметровые листы подойдут для изготовления торгового оборудования (стеллажи, полки, системы хранения).
9-слойная — 18 и 21 см. Применяется для изготовления перегородок, несущих конструкций, в кровельных конструкциях.
11-слойная — 24 и 27 мм, 13-слойная — 30 мм. Подобная фанера применяется редко, преимущественно при очень высоких требованиях к прочности. В основном листы такой толщины заказывают для промышленных объектов.

Важны все характеристики фанеры, но толщина — одна из самых важных, так как влияет на эксплуатационные свойства конструкций, которые из нее изготовят. Учтите, что отклонение фактического размера от номинального может варьироваться в пределах от 0,3–0,8 мм (листы от 4 до 15 мм) до 0,7–1,3 мм (от 18 до 30 мм).

Плотность хвойной фанеры

Для производства применяют в основном сосновый шпон, несколько реже — из ели, крайне редко — из лиственницы. Плотность у пород древесины разная, к тому же, зачастую зависит от региона произрастания, что обусловлено разными климатическими условиями. Плотность хвойной фанеры:

Сосновая — от 500 до 550 кг/м3. Это самая мягкая и дешевая из хвойных пород. Содержит значительное количество смол, поэтому если в отделке использована фанера из сосны, это положительно скажется на микроклимате. Особенности: легкие листы, повышенная стойкость к гниению, образованию грибка.
Еловая — от 480 до 530 кг/м3. Для нее характерно меньшее количество сучков, уступает сосновой по содержанию смол, что, впрочем, не мешает ее использовать для наружных работ.
Лиственничная — плотность от 650 кг/м3 и выше. Обладает более высокой биостойкостью, чем еловая или сосновая. Превосходит их по прочности, труднее возгорается, чем другие породы древесины.

Хвойная фанера из лиственницы встречается редко, стоит дороже, но это, пожалуй, лучший выбор, если в приоритете надежность и прочность. Сравнивая плотность фанеры, указанную на разных источниках, вы заметите, что она может существенно отличаться. Это обусловлено тем, что показатель зависит от влажности, региона.

Вес хвойной фанеры

Зачем знать массу листа? Во-первых, чтобы знать, сколько будет весить конструкция, во-вторых, для тарификации доставки, планирования погрузочно-разгрузочных работ. Вес зависит от размеров фанеры — длины, ширины и толщины. Также на него влияет плотность. Тяжелее лиственничные листы, сосновые и еловые весят приблизительно одинаково, и они легче, чем из лиственницы.

Вес фанеры рассчитывают по формуле:

m = V * ρ (объем, умноженный на плотность).

Для определения объема следует перемножить размеры фанеры между собой:

V = длина * ширина * толщина.

Определим, сколько весят листы фанеры из разных хвойных пород в зависимости от толщины:

Толщина (мм)	Вес (2440 Х 1220 мм)
Толщина (мм)	Сосна, ель (500 кг/м3)	Лиственница (650 кг/м3)
4	5,95	7,74
6,5	9,67	12,58
9	13,39	17,41
12	17,86	23,22
15	22,32	29,02
18	26,79	34,83
21	31,25	40,63
24	35,72	46,44
27	40,18	52,24
30	44,65	58,04

Как видите, при малой толщине фанеры разница в весе не особо существенна для разных пород древесины, но при значительной толщине она может оказаться критичной. Чтобы точно определить массу листа, следует посмотреть плотность, указанную производителем (чаще всего есть на упаковке).

Коротко о главном

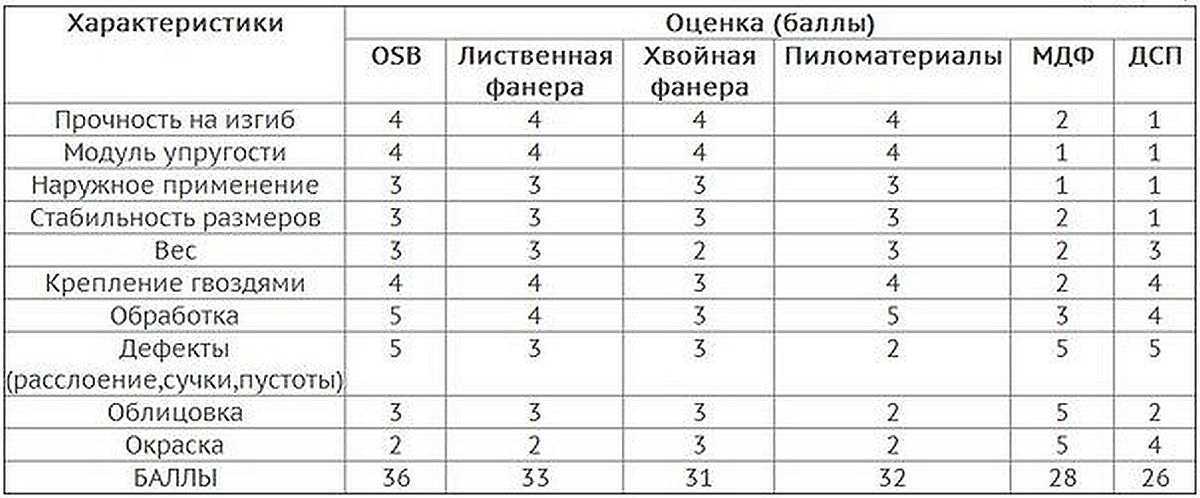

Хвойная фанера легче березовой, для изготовления используют древесину сосны, ели или лиственницы. Редкие породы древесины практически не применяются для этой цели. Для бытовых и промышленных нужд преимущественно применяют фанерные листы 2440 х 1220 мм. Нестандартные размеры выпускаются по требованию заказчика.

Ключевой критерий выбора хвойной фанеры толщина (от 4 до 30 мм). Также следует учесть тип древесины. Плотность материала варьируется от 450 кг/м3 (ель/сосна) до 650 г/м3 (лиственница). Вес рассчитывается с учетом толщины, плотности, длины и ширины.

Березовая фанера | Энциклопедия MDPI

Растущее давление спроса на волокно вынуждает производителей изучать возможности использования новых видов фанеры. Здесь авторы исследовали осину и черную ольху отдельно и в сочетании с березовыми пластами, а также с различной толщиной шпона в фанерном производстве.

1. Введение

Фанера является вторым по объемам производства древесным материалом в мире ^[1] . В Эстонии древесина и изделия из древесины вносят один из крупнейших вкладов в экономику, на его долю приходится 10% валового внутреннего продукта (ВВП) и 5% рабочей силы. В Балтийском и Северном регионах Европы береза повислая является наиболее распространенной породой в производстве фанеры. Около 51% территории Эстонии покрыто лесами, из которых 29Берёза составляет 0,9 %, осина — 4 %, ольха чёрная — 2,2 %. Основными породами древесины, используемыми производителями фанеры в Северной Европе, являются ель, сосна и береза. Эти породы используются уже многие десятилетия благодаря доступности и высокому качеству древесного материала. Однако изменение климата и эффективное использование биомассы, например низкокачественных пород древесины, заставят производителей шпона искать другие источники и породы. Осина и черная ольха обычно не используются в производстве фанеры, как в виде одновидовых, так и смешанных продуктов. В прошлом их относительно более низкая доступность и качество по сравнению с березой делали их использование нецелесообразным. Кроме того, эти виды обычно имеют более низкую плотность ^[3] , а более низкая плотность снижает механические свойства древесины ^[4] . Однако эти породы имеют более низкие цены на бревна, и особенно для осины меньшая плотность обеспечивает возможность более низкой себестоимости и меньшего веса продукции.

Использование твердых пород древесины в производстве шпона описано в ^[5] в расширенном обзоре литературы. Однако в этом обзоре основное внимание уделялось породам лиственных пород Северной Америки, Азии и Австралии, а также клееному фанерному пиломатериалу (LVL). Более поздние исследования были сосредоточены также на породах осины, черной и серой ольхи. Рохумаа и др. ^[6] показали, что эти виды можно успешно склеивать и комбинировать друг с другом в текущих условиях производства фанеры. Более того, Каллакас и соавт. ^[7] показал, что породы березы, осины и ольхи можно комбинировать с помощью различных систем укладки для управления прочностными свойствами конечного продукта. Предыдущие исследования также показывают, что шпон из разных пород древесины имеет разную шероховатость, даже если он изготовлен в одинаковых условиях ^[6] . Для того чтобы сформировать успешную линию склеивания, контакт между поверхностями должен быть достаточным и преодолевать шероховатость ^[8] . Обычно в случае шпона производители фанеры увеличивают расход клея и давление прессования, но эффективность этого метода не подтверждена ^[9] . Причина может быть связана с условиями обработки шпона ^[10] ^[11] ^[12] ^[13] , которые также влияют на формирование токарного чека. Обычно более толстый шпон имеет более глубокую токарную обработку ^[13] , которые влияют на расход клея ^[14] и качество склеивания фанеры ^[12] . Однако предыдущие исследования шпона из осины и ольхи не оценивали влияние толщины шпона и расхода клея на механические свойства фанеры.

2. Расход и плотность клея

Клей

наносился на все шпоны в одинаковых условиях и с одинаковыми настройками машины. Наименьший расход клея составил 152 г/м ² с березовой фанерой, а наибольший – 196 г/м ² с осиной шпоном толщиной 2,6 мм, как показано в Таблица 1 .

Таблица 1. Расход клея на клеевой шов (последнее число обозначает толщину шпона в мм).

Фанера Тип	Средний расход клея (г/м ² )	Стандартное отклонение (г/м ² )
Береза 1,5	152	7
Ольха черная 1,5	156	10
Осина 1,5	177	16
Осина 2,6	195	7
C-Черная ольха 1,5	156	8
C-осина 1,5	187	8
C-осина 2,6	185	6

Береза, черная ольха и комбинированная фанера из черной ольхи (с березовым шпоном) имели наиболее близкий расход клея.

На шпон осины 1,5 мм расходуется на 15,8 % больше клея, чем на эталонную березу, а на шпон осины 2,6 мм расходуется на 28,3 % больше. В случае комбинированной фанеры расход клея соответствовал образцу среднего шпона, на который наносился клей.

Как показано на рис. 1 , общий расход клея при заданной толщине был самым высоким для комбинированной фанеры из осины и осины толщиной 1,5 мм. Ольха черная, ольха комби и фанера из березы были очень похожи друг на друга. Наименьший расход клея был при использовании фанеры из осины 2,6 мм и комбинированной фанеры из осины 2,6 мм, расход на 34–40 % ниже по сравнению с березовой фанерой и почти на 50 % меньше, чем для шпона осины 1,5 мм или комбинированной осины.

Рисунок 1. Суммарный расход клея на панель в зависимости от толщины фанеры для всех типов фанеры. (Последняя цифра показывает толщину шпона в мм).

Плотность панелей указана на рис. 2 . Березовая фанера имела наибольшую плотность (707 кг/м ³ ), а фанера из черной ольхи – наименьшую из тех, что изготовлены из шпона толщиной 1,5 мм (583 кг/м ³ ). Как и ожидалось, использование березового шпона с сердцевинами меньшей плотности увеличило среднюю плотность панелей. Из шпона осины 2,6 мм производились фанерные панели со значительно меньшей плотностью, чем из шпона 1,5 мм, включая фанерные панели самой низкой плотности в исследовании, осина 2,6 мм при 549кг/м ³ .

Рисунок 2. Средняя плотность в зависимости от типа фанеры (линии на столбиках показывают стандартное отклонение).

3. Прочность на изгиб (MOR) и модуль упругости (MOE)

В Рисунок 3 видны несколько тенденций в MOR. Во-первых, по мере увеличения толщины панели MOR в направлении волокон уменьшался и увеличивался в поперечном направлении. В результате MOR в направлении зерна и поперечном направлении начали сходиться при больших толщинах. Самый высокий MOR наблюдался у чистой березовой фанеры с использованием шпона 1,5 мм при всех толщинах (от 120 Н/мм ² для 6,5 мм до 99,1 Н/мм ² для 18 мм) и самый низкий из фанеры только с покрытием из черной ольхи 1,5 мм (от 97,5 Н/мм ² для 6,5 мм до 64,7 Н/мм ² для 18 мм). В поперечном направлении наибольший МТР для всех толщин имела фанера из березы (от 53,8 Н/мм ² для 6,5 мм до 71,6 Н/мм ² для 18 мм), а наименьший — фанера из осины со шпоном 2,6 мм ( от 20,6 Н/мм ² для 6,5 мм до 45,9 Н/мм ² для 18 мм).

Рисунок 3. Для различных типов и толщин фанеры MOR в зависимости от толщины в направлении волокон (II) и поперечном (┴) направлении. (Примечание: один и тот же цвет используется как для направления волокон, так и для поперечного направления (более низкие значения) для каждого типа фанеры).

При сравнении MOR все фанерные панели показали более низкую прочность, чем березовые, как указано в таблице 2 . Самая низкая относительная (и абсолютная) прочность была у фанеры толщиной 6,5 мм из чистой осины толщиной 2,6 мм в поперечном направлении, поскольку эта панель содержит только один поперечный шпон, расположенный на нейтральной оси.

Таблица 2. Снижение прочности по сравнению со стандартной березовой фанерой при каждой толщине.

Толщина фанеры	Направление зерна						Перекрестное направление
	Б. Ольха	Аспен		C-Ольха	К-Аспен		Б. Ольха	Аспен		C-Ольха	К-Аспен
	1,5	1,5	2,6	1,5	1,5	2,6	1,5	1,5	2,6	1,5	1,5	2,6
6,5	−19%	−21%	−18%	−4%	−20%		−15%	−23%	−62%	−25%	−17%
9	−32%	−27%		−16%	−15%	−20%	−24%	−21%		−37%	−18%	−14%
12	−33%	−25%	−31%	−18%	−25%		−26%	−16%	−48%	−26%	−26%
15	−34%	−27%		−22%	−25%	−25%	−28%	−14%		−30%	−24%	−22%
18	−35%	−20%	−24%	−22%	−20%		−29%	−13%	−36%	−31%	−19%
Средний	−30%	−24%	−24%	−16%	−21%	−23%	−25%	−17%	−49%	−30%	−21%	−18%

Для MOE все результаты соответствовали той же схеме, что и для MOR. С увеличением толщины МОЕ уменьшалась в направлении зерна и увеличивалась в поперечном направлении. В направлении волокон средние результаты MOE для всех включенных толщин составили 10 737 Н/мм ² для осины, 12 447 Н/мм ² для березы, 8707 Н/мм ² для черной ольхи и в поперечном направлении, средние результаты МЧС для всех включенных толщин составили 5490 Н/мм ² для осины, 6201 Н/мм ² для березы, и 4429 Н/мм ² для черной ольхи. Для фанеры из осины со шпоном 2,6 мм МДС составила 11 270 Н/мм ² в направлении волокон и 3013 Н/мм ² в поперечном направлении. В МОЭ результаты существенно не отличались для панелей из комбинированной осины и фанеры из осины, но комбинированная фанера из черной ольхи дала более высокие результаты (10,985 Н/мм ² ) в направлении волокон, в то время как в поперечном направлении значительных изменений не произошло (4180 Н/мм ² ).

Корреляция между расходом клея и MOR варьировала от очень слабой (0,05) у березы до умеренной 0,58 у ольхи черной, как видно из таблицы 3 . Однако только корреляция с комби-черной ольхой была достаточно сильной, чтобы быть статистически значимой ( p <0,05), даже несмотря на то, что большинство выборок имело 24 точки данных.

Таблица 3. Расход клея — коэффициенты корреляции MOR.

Фанера Тип	Коэффициент корреляции	2/√n
Береза 1,5 мм	0,05	0,41
Ольха черная 1,5 мм	0,14	0,50
Осина 1,5 мм	0,10	0,41
Осина 2,6 мм	0,26	0,41
C-Черная ольха 1,5 мм	0,58	0,41
C-осина 1,5 мм	0,27	0,41
Осина C 2,6 мм	−0,52	0,71

Фанера высокой плотности | J.

Fluids Eng.
Пропустить пункт назначения Nav
Научно-исследовательские работы
Малкольм Финлейсон
Информация об авторе и статье
Транс. АСМЭ . Apr 1943, 65(3): 193-199 (7 страниц)
https://doi.org/10.1115/1.4018737
Опубликовано в Интернете: 16 декабря 2022 г.
История статьи
Опубликовано:
1, 19 апреля43
Онлайн:
16 декабря 2022 г.
Просмотры
Делиться
Иконка Цитировать Цитировать
Разрешения
Поиск по сайту
Ссылка
Финлейсон, М. (16 декабря 2022 г.). «Фанера высокой плотности». КАК Я. Пер. АСМЭ . апрель 1943 г.; 65(3): 193–199. https://doi.org/10.1115/1.4018737
Скачать файл цитаты:
Рис (Зотеро)
Менеджер ссылок
EasyBib
Подставки для книг
Менделей
Документы
Конечная примечание
RefWorks
Бибтекс
Процит
Медларс
панель инструментов поиска
Расширенный поиск
Физические свойства фанеры высокой плотности, изготовленной из березового шпона, склеенного Tego, с параллельным направлением волокон всех слоев, представлены и сравнены с соответствующими свойствами различных металлов. Показано, что прочностные свойства напрямую связаны с удельным весом. Кривые напряжение-деформация при растяжении показывают, что этот материал не только не имеет нормального предела текучести, но фактически показывает уменьшение относительного удлинения на единицу нагрузки при высоких нагрузках.
