Плоскошлифовальный станок: функционал и конструктивные особенности

Назначение плоскошлифовального оборудования заключается в чистовой и финишной обработке поверхностей металлических изделий при помощи алмазного или абразивного круга. В ассортименте компании «РуСтан» предоставлен большой выбор плоскошлифовальной техники известных российских и зарубежных производителей.

Общие сведения

С применением плоскошлифовального оборудования стало возможным проведение высокоточной шлифовки плоских металлических поверхностей. В результате такой обработки обеспечивается 9–10 класс чистоты поверхности, что эквивалентно шероховатости в 0,63–0,16 мкм согласно ГОСТ 2789-73.

При использовании дополнительной оснастки функционал станков значительно расширяется –становится возможной обработка фасонных поверхностей и конусообразных элементов.

Плоскошлифовальная техника представлена разнообразными моделями, что позволяет обрабатывать заготовки различной конфигурации:

аппарат с горизонтальным шпинделем, суппортом и рабочим столом прямоугольной формы – оптимальный выбор для шлифовки периферией абразивного круга. Он отлично справляется с обработкой торцов в пределах, которые обозначены кожухом установки. Станочное оборудование этого типа широко востребовано в инструментальных цехах;
универсальные агрегаты оснащаются прямоугольной рабочей поверхностью и 2-мя шпинделями. Высокая производительность достигается за счет мощных электромоторов, значительной жесткости конструкции и внушительных размеров рабочих дисков. Обратите внимание: точность – не самая сильная сторона универсальных станков.

По уровню автоматизации различают:

полуавтоматические установки. Нуждаются в постоянной регулировке рабочих процессов;
неавтоматизированные.

Методы шлифовки

При использовании плоскошлифовальной техники металлообработка выполняется 2-мя способами – торцом или периферией шлифовального круга.

При шлифовке торцом удается достигать высокой производительности. Из-за незначительной дуги контакта заготовки и станка в зоне воздействия быстро поднимается температура, что заметно снижает точность обработки. Дополнительное неудобство предоставляет сложность отвода стружки.

Техники металлообработки:

многопроходная шлифовка. Закрепленная деталь многократно проходит под кругом со скоростью не больше 45 м/мин, в результате чего постепенно снимается припуск;
однопроходная обработка. Применима для станков с круглыми рабочими столами. Припуск снимают за один проход во всю глубину. Для высокоточной обработки масштабных объектов, для серийного производства лучше выбирать аппараты с 3-мя головками;
двусторонняя шлифовка. Деталь обрабатывается с обоих торцов в несколько проходов.

Обработка периферией характеризуется минимальным тепловыделением, низким усилием резки, невысокой производительностью (по этому показателю значительно уступает обработке торцом). Методы шлифования:

глубинная. С каждым проходом снимают большой припуск. Скорость подачи в продольном направлении минимальная;
с поперечной прерывистой подачей. Обеспечивается качественная обработка масштабных объектов. Основное преимущество — высокая точность;
с врезной непрерывной подачей. Применяется для шлифовки изделий с буртами и деталей, у которых высота намного больше ширины. Особенности: отсутствие поперечной подачи, невысокая точность, неравномерное изнашивание.

Особенности конструкции

Конструктив агрегата представлен литой рамой, закрепленной на тумбе (образует монолит со станиной). В центре рамы находится проем с вертикальными направляющими, по которым перемещается каретка, оснащенная системой полозьев для движения шлифовальной бабки (вручную либо при помощи гидравлики).

Кинематические простые цепи, представленные винтами, гайками качениями и направляющими, отвечают за бесперебойную подачу техники. Движение шлифовальной бабки и каретки обеспечивает особое автоматическое устройство, расположенное на передней стенке станины. Благодаря аналогичному приспособлению, установленному сзади, ускоряется движение в вертикальном направлении.

Безопасность работы на таких станках обеспечивается за счет:

блокирующих механизмов;
устройства отскока при поломке шлифовальной бабки;
оградительных блоков.

Рейтинг популярных моделей от компании «РуСтан»

Мы поставляем плоскошлифовальное оборудование ведущих зарубежных и отечественных марок:

JET (Швейцария)

Станки этой марки широко востребованы на предприятиях различных отраслей промышленности. Среди наиболее популярных моделей можно выделить: JPSG-0618H, JPSG-1020AH, JPSG-1224AH, JPSG-1224TD и так далее.

DMTG (Китай)

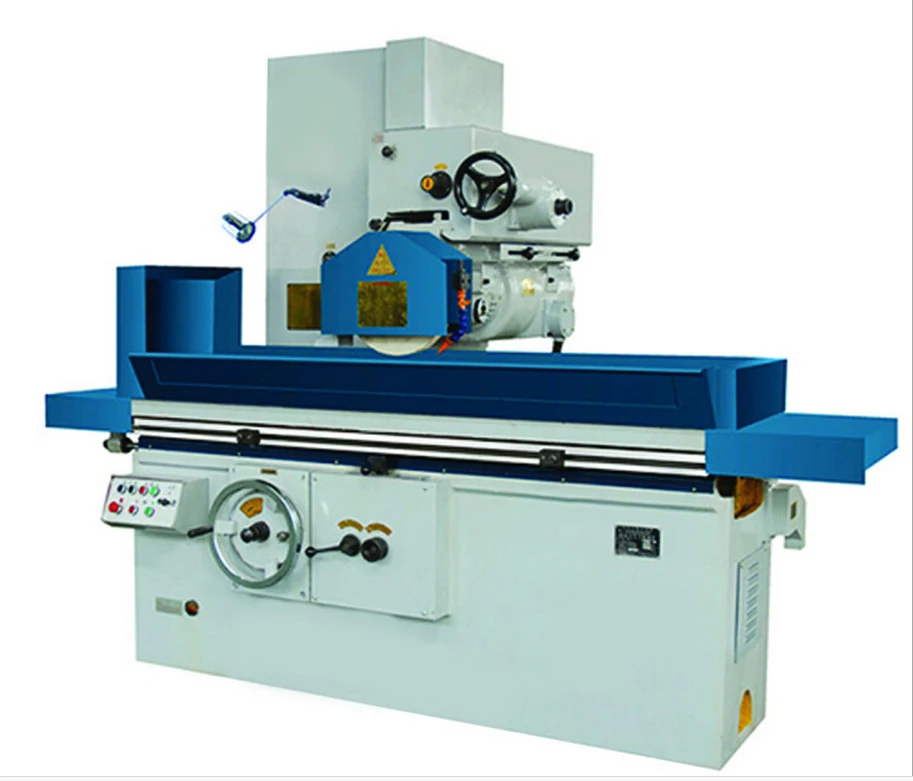

Самые востребованные модели — M3063AHD и M7130.

PROMA (Чехия)

Наибольшим спросом пользуются плоскошлифовальные станки PROMA PBP-250 и PBP-300A, из дорогостоящих моделей — PROMA PBP-200A и PROMA PBP-400A.

Плоскошлифовальные станки (Белоруссия)
Плоскошлифовальные станки российского производства представлены сериями ЛШ и ЗЛ

Плоскошлифовальные станки | Шлифование и доводка поверхностей

Плоскошлифовальные станки предназначены для чистовой обработки плоскостей на деталях различных размеров. Главное движение в этих станках — движение вращения . В зависимости от формы стола, на котором закрепляют заготовку, различают продольную и круговую подачи ее. Когда ширина обрабатываемой плоскости больше ширины круга, заготовке или кругу сообщается поперечная подача. Кроме того, шлифовальному кругу или заготовке сообщается периодическое перемещение на глубину, направленное перпендикулярно обрабатываемой плоскости.

Процесс шлифования

Шлифование производят периферией или торцом шлифовального круга. Есть станки, в которых шлифование осуществляется одновременно торцами двух противоположно установленных кругов. При шлифовании торцом круга различают шлифование кругом, ось которого перпендикулярна обрабатываемой плоскости, и шлифование кругом, ось которого наклонена к шлифуемой плоскости. Плоскошлифовальные станки с прямоугольным столом выполняют с горизонтальным и вертикальным шпинделями. На рис. 112 приведена традиционная компоновка плоскошлифовального станка с прямоугольным столом и горизонтальным шпинделем, работающего периферией круга. На станине 1 закреплена колонна 2, повертикальным направляющим которой перемещается шлифовальная бабка 3. По горизонтальным направляющим качения перемещаются салазки 4 (движение поперечной подачи), несущие продольные , по которым перемещается стол 5. Перемещение стола осуществляется от гидроцилиндра, корпус которого закреплен на салазках 4, а штоки поршня — на столе 5. В станине размещены приводы вертикального перемещения шлифовальной бабки и поперечного перемещения салазок.

Рис. 112 Кинематическая схема и компановка плоскошлифовального станка

Плоскошлифовальные станки с круглым столом также имеют горизонтальное и вертикальное расположение шпинделя.

Привод главного движения

Вращение осуществляется от электродвигателя M1 через ременную передачу Ø194/Ø105

Поперечная подача стола осуществляется от двигателя постоянного тока через передачи 34/100 и 50/100 на ходовой винт VII с шагом р — 5 мм. Муфта М1 служит для включения автоматической или ручной подачи. При включении муфты М1 вправо осуществляется автоматическая непрерывная или прерывистая подача. При включении муфты M1 влево осуществляется ручная подача (грубая — вращением маховика или тонкая — вращением при включенной червячной передаче 1/100).

Ручную продольную подачу стола производят .маховиком с планетарным механизмом, на выходе которого установлена шестерня, перемещающая рейку, закрепленную на столе. Вертикальная подача шлифовальной бабки осуществляется от МЗ через передачи 34/100, 100/100 муфту М2, карданный вал X, М3, червячную передачу 1/30 на ходовой винт XII с шагом р = 6 мм. Ручная подача шлифовальной бабки осуществляется при включенной муфте Мг влево от маховика и , устройство которых аналогично описанному выше.

Быстрое перемещение шлифовальной бабки производится от электродвигателя М4 через ременную передачу Ø140/Ø90 при выключенной муфте М3.

Продольная подача стола осуществляется от гидропривода, выполненного в виде бездифференциального гидроцилиндра, с электрогидравлическим управлением.

Шлифовальные станки для металлических поверхностей | Пенн Инструмент Ко

Станки для шлифования металлических поверхностей

Станки для шлифования металлических поверхностей являются важной частью любого металлообрабатывающего цеха.

Плоскошлифовальные станки предназначены для получения гладкой, плоской поверхности металла. Эти станки можно использовать как для грубого, так и для точного шлифования, и они бывают разных размеров, чтобы удовлетворить самые разные потребности.

Почему прецизионный плоскошлифовальный станок от Penn Tool Co?

Потому что каждый промышленный плоскошлифовальный станок Penn Tool Co. отличается надежностью, долговечностью и эффективностью. Все наши плоскошлифовальные станки по металлу предназначены для финишной обработки с максимальной точностью — быстро и эффективно.

Они также бывают разных размеров и моделей, чтобы наилучшим образом удовлетворить ваши конкретные потребности. Поскольку нет двух одинаковых магазинов, крайне важно, чтобы вам был предоставлен разнообразный выбор, чтобы вы могли найти идеальную кофемолку для своих операций.

Кроме того, наши станки для шлифования металлических поверхностей максимально просты в эксплуатации и обеспечивают длительную и надежную работу при минимальном техническом обслуживании. Чтобы обеспечить оптимальную производительность, мы предлагаем лучшие продукты от брендов, которым вы доверяете, включая Kent, GMC, Baileigh и других.

Прецизионные шлифовальные станки

Во многих отраслях промышленности очень важно добиться высококачественной полировки, полировки или шлифовки, чтобы свести к минимуму артефакты, которые могут повлиять на производительность. Чтобы снизить вероятность неудовлетворительных результатов, рекомендуется инвестировать в надежную плоскошлифовальную машину, подходящую для вашего бизнеса.

Этот высокоточный ручной плоскошлифовальный станок Birmingham, например, мощный и точный. Он оснащен высокоточным шпинделем класса 7, а основание отлито из цельного куска для максимальной устойчивости.

Между тем, наш плоскошлифовальный станок Acra Precision также оснащен высокоточным шпинделем. Тем не менее, этот привод оснащен шпиндельным двигателем с низкой вибрацией, что обеспечивает более высокую степень точности, чем многие другие.

Малые плоскошлифовальные станки

Поскольку мы знаем, что не все операции одинаковы, мы можем легко определить, что операции также сильно различаются по размеру. Ваше рабочее место может не требовать мощного бегемота, поэтому вам нет смысла вкладывать средства в более крупное оборудование.

Компания Penn Tool Co. не упустила из виду скромные механические мастерские, которым нужны надежные плоскошлифовальные станки. В нашем каталоге есть несколько вариантов, таких как этот загородный электромагнитный плоскошлифовальный станок. Они доступны в единицах размером от 12,5 дюймов в длину и весом всего 75 фунтов!

В качестве альтернативы, наша комбинированная ленточно-дисковая шлифовальная машина Baileigh может быть не такой портативной, как Suburban, но, безусловно, имеет тонкий профиль для такой надежной машины. Более того, стандартный вакуумный порт означает, что эта кофемолка помогает поддерживать чистоту даже в небольшом пространстве.

Улучшите качество плоскошлифовального оборудования от Penn Tool Co.

Выберите Penn Tool Co., чтобы получить большой выбор высококачественных плоскошлифовальных станков для продажи. Ищете ли вы ручную, автоматическую или настольную модель, у нас есть все, что вам нужно, чтобы обеспечить бесперебойную работу вашего производства.

Кроме того, мы будем делиться своими знаниями и опытом на каждом этапе пути. Чтобы узнать больше о лучших высокоточных плоскошлифовальных станках для вашего бизнеса, свяжитесь с нашей командой сегодня.
