Плоский фланец гост – ГОСТ 12820-80 Фланцы стальные плоские приварные на Р(у) от 0,1 до 2,5 МПа (от 1 до 25 кгс/кв. см). Конструкция и размеры (с Изменениями N 1, 2, 3, 4)

Фланец ГОСТ 33259 тип 01 плоский

Фильтрация по стандартам: ГОСТ ISO DIN ВЕСЬ КАТАЛОГ Скачать каталог Таблица допустимого давления труб Таблица размерного ряда DIN, ISO, SMS, ГОСТ Характеристики эластомеров (уплотнений) Подписаться на рассылку

У нас Вы можете купить нержавеющие плоские фланцы ГОСТ 33259 12х18н10т из наличия со склада. Под заказ возможна поставка стали 10Х17Н13М2Т. С 01 апреля 2016 года на территории Российской Федерации на фланцы арматуры, соединительных частей и деталей трубопроводов на номинальное давление до 250 атмосфер, вступил в силу новый межгосударст­венный стандарт ГОСТ 33259-2015. Данный стандарт заменил существующие ГОСТ 12820-80, 12821-80, 12822-80. Сама конструкция, типы уплотнительной поверхности и геометрия фланцев осталась неизменной. Отличие данного стандарта в группе контроля качества изготовления фланцев. Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие) Рабочее давление: от 0,1 МПа до 2,5 МПа (от 1 кгс/см² до 25 кгс/см²). Рабочая температура: от -60°С до +600°С. Обозначение: фланец 50-10-01-1-B-12х18н10т-IV ГОСТ 33259-2015, где 50 — условный диаметр, 10 — допустимое рабочее давление, 01 — тип фланца, 1 — номер размерного ряда, В — исполне­ние уплотнительной поверхности, 12х18н10т — марка стали, IV — группа контроля, ГОСТ 33259-2015 — стандарт фланца. Страна производитель: Россия, Китай. Фланцы нержавеющие по ГОСТ 33259 2015 изготавливаются с различными видами исполне­ния уплотнительной поверхности, в зависимости от дальнейшего применения фланцевого сое­динения. Исполнение фланцев по Гост 33259 2015 Фланец ГОСТ 33259 тип 01, давление Pу 6/10 Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг 15 80/95 55/65 19 10/10 11/14 4/4 0,3/0,5 20 90/105 65/76 19 12/12 11/14 4/4 0,5/0,7 25 100/115 75/85 19 12/12 11/14 4/4 0,6/0,9 32 120/135 90/100 39 13/14 14/18 4/4 1,1/1,4 40 130/145 100/110 46 13/15 14/18 4/4 1,2/2 50 140/160 110/125 59 13/15 14/18 4/4 1,3/2,1 65 160/180 130/145 78 13/17 14/18 4/4 1,6/2,8 80 180/195 150/160 91 15/17 18/18 4/4 2,4/3,2 100 205/215 170/180 110 15/19 18/18 4/8 2,8/4 125 235/245 200/210 135 17/21 18/18 8/8 3,8/5,4 150 260/280 225/240 161 17/21 18/22 8/8 4,4/6,6 200 315/335 280/295 222 19/21 18/22 8/8 5,9/8 250 370/390 335/350 273 20/23 18/22 12/12 7,6/10 300 435/440 395/400 325 20/24 22/22 12/12 10,2/13 350 485/500 445/460 377 22/24 22/22 12/16 12,6/16 400 535/565 495/515 426 24/26 22/26 16/16 15,2/21 500 640/670 600/620 530 25/28 22/26 16/20 19/28 600 755/780 705/725 630 25/31 26/30 20/20 26/40 800 975/1010 920/950 820 27/37 30/33 24/24 46/79 1000 1175/1220 1120/1160 1020 31/43 30/33 28/28 64/118 Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 01 с уплотнительным исполнением B Фланец ГОСТ 33259 тип 01, давление Pу 16/25 Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг 15 95/95 65/65 19 12/14 14/14 4/4 0,6/0,7 20 105/105 75/75 19 14/16 14/14 4/4 0,9/1 25 1115/115 85/85 19 16/16 14/14 4/4 1,1/1,2 32 135/135 100/100 39 16/18 18/18 4/4 1,5/1,7 40 145/145 110/110 46 19/19 18/18 4/4 2/2 50 160/160 125/125 59 19/21 18/18 4/4 2,6/2,7 65 180/180 145/145 78 21/21 18/18 4/8 3,4/3,2 80 195/195 160/160 91 21/23 18/18 4/8 3,7/4,1 100 215/230 180/190 110 23/25 18/22 8/8 4,7/6 125 245/270 210/220 135 25/27 18/26 8/8 6,3/8,2 150 280/300 240/250 161 25/27 26/26 8/8 7,8/10 200 335/360 295/310 222 27/29 22/26 12/12 10/13,3 250 405/425 355/370 273 28/31 28/30 12/12 14,5/19 300 460/485 410/430 325 30/32 28/30 12/16 18/23 350 520/550 470/490 377 30/38 30/33 16/16 23/34 400 580/610 525/550 426 34/40 34/33 16/16 31/45 500 710/730 650/660 530 44/48 44/39 20/20 57/67 600 840/840 770/770 630 45/49 45/39 20/20 80/91 800 1020/1075 950/990 820 49/63 49/45 24/24 104/182 1000 1255/- 1170/- 1020 58/- 58/- 28/- 179/- Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 01 с уплотнительным исполнением В Группа контроля по ГОСТ Р 33259 На маркировке фланца по ГОСТ 33259 присутствует римские цифры I, II, III, IV, V. Данные циф­ры указывают к какой группе контроля принадлежит фланец. Ниже представлена табли­ца с подробным описанием. Группа контроля Условия комплектования партии Вид и объем испытаний Сдаточные характеристики Применяемость I Заготовки одной марки стали Химический анализ — каждая плавка Химический состав Для фланцев PN ≤ 2,5 DN ≤ 300 для жидких рабочих сред, не относящихся к опасным веществам II Заготовки одной марки стали, совместно прошедшие термическую обработку Химический анализ — каждая плавка. Измерение твердости — 5 % партии, но не менее 5 шт. МКК по требованию заказчика Химический состав. Твердость Для фланцев PN ≤ 6 всех DN и для фланцев PN ≤ 16 DN ≤ 300 для рабочих сред, не относящихся к опасным веществам III Заготовки одной марки стали, прошедшие термическую обработку по одинаковому режиму Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Неразрушающий контроль — по требованию заказчика. МКК по требованию заказчика Химический состав. Твердость Для фланцев PN ≤ 25 всех DN для рабочих сред, не относящихся к опасным веществам. Для фланцев PN ≤ 6 DN ≤ 150 для жидких рабочих сред, относящихся к опасным веществам IV Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Механические свойства — 1 % каждой садки, но не менее 2 шт. Неразрушающий контроль — каждая заготовка. МКК по требованию заказчика Химический состав. Твердость. Механические свойства (предел текучести, относительное сужение, ударная вязкость). Стойкость к МКК Для фланцев PN ≤ 160 всех DN для всех сред V Индивидуально каждая заготовка Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Механические свойства — каждая заготовка. Неразрушающий контроль — каждая заготовка. МКК по требованию заказчика Для фланцев PN > 160 всех DN для всех сред Схема монтажа плоского фланца к трубе Допускается выполнять фаску под сварной шов с углом (50±5)° Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

rusevrosteel.ru

Фланец плоский ГОСТ 12820-80

ООО «СЭТТА» изготавливает фланцы плоские по ГОСТ 12820-80 (возможна поставка квадратного фланца под заказ).
При изготовлении фланцев учитывается использование фланцев, таким образом фланцы бывают различных марок стали в зависимости от  температуры применения:
— Ст3сп, 20, 25 — от минус 30 до плюс 300;
— 09Г2С, 10Г2 — от минус 70 до плюс 300;
— 15Х5М, 12Х18Н10Т — от минус 40 до плюс 300.

Чтобы узнать цену на фланец ГОСТ 12820-80 Вы можете ознакомится с Прайсом на фланцы.

Фланцы плоские изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3, 4, 5, 8, 9 присоединительными размерами по ГОСТ 12815-80.

Пример условного обозначения фланца стального плоского приварного исполнения 1 (с соединительным выступом), Dу 200 мм, на Ру 0,25 МПа (2,5 кгс/см 2) из стали 09Г2С по ГОСТ 12820-80:

Фланец 1-200-2,5-09Г2С-ГОСТ 12820-80.

Другие варианты обозначений:

Фланец 50х16 ст20 ГОСТ 12820-80
Фланец 100х25 ст09Г2С ГОСТ 12820-80
Фланец 150х0,6 ст12Х18Н10Т ГОСТ 12820-80

Примечание: ГОСТ 12820-80 введен взамен ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67 и ГОСТ 12828-67.

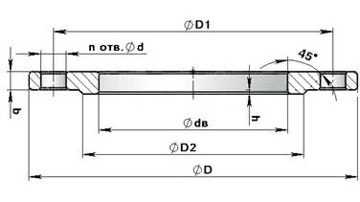

Размеры плоских приварных фланцев по ГОСТ 12820-80:





Dy,       мм	D,       мм	D1,     мм	dв,     мм	b,       мм	d, мм	к-во отв.n,  шт.	Масса, кг
PN = 0,6 МПа (6 кгс/см2)
15	80	55	19	10	11	4	0,33
20	90	65	26	12	11	4	0,53
25	100	75	33	12	11	4	0,64
32	120	90	39	13	14	4	1,01
40	130	100	46	13	14	4	1,21
50	140	110	59	13	14	4	1,33
65	160	130	78	13	14	4	1,63
80	185	150	91	15	18	4	2,44
100	205	170	110	15	18	4	2,85
125	235	200	135	17	18	8	3,88
150	260	225	161	17	18	8	4,39
200	315	280	222	19	18	8	5,89
250	370	335	273	20	18	12	7,67
300	435	395	325	20	22	12	10,28
350	485	445	377	22	22	12	12,58
400	535	495	426	24	22	16	15,20
500	640	600	530	25	22	16	19,72
600	755	705	630	25	26	20	26,24
800	975	920	820	27	30	24	46,14
1000	1175	1120	1 020	31	30	28	64,36
1200	1400	1340	1220	34	33	32	99,03
PN = 1,0 МПа (10 кгс/см2)
15	95	65	19	10	14	4	0,51
20	105	75	26	12	14	4	0,74
25	115	85	33	12	14	4	0,89
32	135	100	39	14	18	4	1,40
40	145	110	46	15	18	4	1,71
50	160	125	59	15	18	4	2,06
65	180	145	78	17	18	4	2,80
80	195	160	91	17	18	4	3,19
100	215	180	110	19	18	8	3,96
125	245	210	135	21	18	8	5,40
150	280	240	161	21	22	8	6,62
200	335	295	222	21	22	8	8,05
250	390	350	273	23	22	12	10,65
300	440	400	325	24	22	12	12,90
350	500	460	377	24	22	16	15,85
400	565	515	426	26	26	16	21,56
500	670	620	530	28	26	20	27,70
600	780	725	630	31	30	20	39,40
800	1010	950	820	37	33	24	79,16
1000	1220	1160	1020	43	33	28	118,43
1200	1455	1380	1220	51	39	32	197,44
PN = 1,6 МПа (16 кгс/см2)
15	95	65	19	12	14	4	0,61
20	105	75	26	14	14	4	0,86
25	115	85	33	16	14	4	1,17
32	135	100	39	16	18	4	1,58
40	145	110	46	17	18	4	1,96
50	160	125	59	19	18	4	2,58
65	180	145	78	21	18	4	3,42
80	195	160	91	21	18	4	3,71
100	215	180	110	23	18	8	4,73
125	245	210	135	25	18	8	6,38
150	280	240	161	25	22	8	7,81
200	335	295	222	27	22	12	10,10
250	405	355	273	28	26	12	14,49
300	460	410	325	28	26	12	17,78
350	520	470	377	30	26	16	22,88
400	580	525	426	34	30	16	31,00
500	710	650	530	44	33	20	57,01
600	840	770	630	45	39	20	80,03
800	1 020	950	820	49	39	24	104,41
1000	1255	1170	1 020	58	45	28	179,37
1200	1485	1390	1220	71	52	32	297,78
PN = 2,5 МПа (25 кгс/см2)
15	95	65	19	14	14	4	0,70
20	105	75	26	16	14	4	0,98
25	115	85	33	16	14	4	1,17
32	135	100	39	18	18	4	1,77
40	145	110	46	19	18	4	2,18
50	160	125	59	21	18	4	2,71
65	180	145	78	21	18	8	3,22
80	195	160	91	23	18	8	4,06
100	230	190	110	25	22	8	5,92
125	270	220	135	27	26	8	8,26
150	300	250	161	27	26	8	10,12
200	360	310	222	29	26	12	13,34
250	425	370	273	31	30	12	18,90
300	485	430	325	32	30	16	23,95
350	550	490	377	38	33	16	34,35
400	610	550	426	40	33	16	44,62
500	730	660	530	48	39	20	67,30
600	840	770	630	49	39	20	90,87
800	1075	990	820	63	45	24	181,43







setta.ru

Фланец плоский приварной ГОСТ12820-80

СТАЛЬНОЙ ПЛОСКИЙ ФЛАНЕЦ ПО ГОСТ 12820-80

Плоские стальные приварные фланцы, производимые в соответствии с ГОСТ 12820-80, применяются в качестве соединительных элементов на трубопроводах для соединения труб друг с другом или с запорно-регулирующей арматурой и прочим оборудованием. Сам фланец представляет из себя диск с проходным отверстием в центре и отверстиями по краям для болтов или шпилек.
Для эксплуатации в различных условиях приварные фланцы изготавливают из различных марок стали и растачивают в различных исполнениях.

Так, например, в качестве материала применяют следующие марки стали:

— Сталь 20 или 25 по ГОСТ 1050-88;
— Сталь 09Г2С по ГОСТ 19281-89;
— Сталь 12Х18Н9Т по ГОСТ 7769-82;
— Сталь 10Г2 по ГОСТ 4543-71;
— Сталь 15Х5М по ГОСТ 4543-71.

Производят плоские приварные фланцы диаметрами от Ду20 до Ду1600 мм и давлением Ру до 2,5 МПа. Также, в зависимости от марки стали, фланцы могут применяться при температуре от -70 до +300 градусов цельсия.

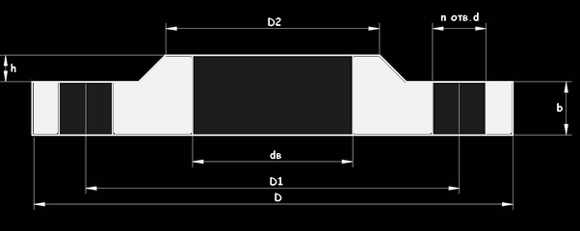

Размеры плоских приварных фланцев ГОСТ 12820-80

Плоские приварные фланцы по ГОСТ 12820-80
PN = 0,6 МПа (6 кгс/см2)
Диаметр условный(мм)	Диаметр наружный(мм),D	Диаметр по болтовым отверстиям (мм), D0	Диаметр внутренний (мм), dB	Толщина (мм), b	Диаметр болтовых отверстий (мм), d0	Количество отверстий(шт)	Масса (кг)
15	80	55	19	10	11	4	0.33
20	90	65	26	12	11	4	0.53
25	100	75	33	12	11	4	0.64
32	120	90	39	13	14	4	1.01
40	130	100	46	13	14	4	1.21
50	140	110	59	13	14	4	1.33
65	160	130	78	13	14	4	1.63
80	185	150	91	15	18	4	2.44
100	205	170	110	15	18	4	2.85
125	235	200	135	17	18	8	3.88
150	260	225	161	17	18	8	4.39
200	315	280	222	19	18	8	5.89
250	370	235	273	20	18	12	7.67
300	435	395	325	20	22	12	10.28
350	485	445	377	20	22	12	12.58
400	535	495	426	24	22	16	15.20
500	640	600	530	25	22	16	19.72
600	755	705	630	25	26	20	26.24
700	860	810	720	27	26	24	36.68
800	975	920	820	27	30	24	46.14
PN = 1,0 МПа (10 кгс/см2)
Диаметр условный(мм)	Диаметр наружный(мм),D	Диаметр по болтовым отверстиям (мм), D0	Диаметр внутренний (мм), d	Толщина (мм), b	Диаметр болтовых отверстий (мм), d0	Количество отверстий(шт)	Масса (кг)
15	95	65	19	10	14	4	0.51
20	105	75	26	12	14	4	0.74
25	115	85	33	12	14	4	0.89
32	135	100	39	14	16	4	1.40
40	145	110	46	15	18	4	1.71
50	160	125	59	15	18	4	2.06
65	180	145	78	17	18	4	2.80
80	195	160	91	17	18	4	3.19
100	215	180	110	19	18	8	3.96
125	245	210	135	21	18	8	5.40
150	280	240	161	21	22	8	6.62
200	335	295	222	21	22	8	8.05
250	390	350	273	23	22	12	10.65
300	440	400	325	24	22	12	12.90
350	500	460	377	24	22	16	15.85
400	565	515	426	26	26	16	21.56
450	615	565	480	26	26	20	22.76
500	670	620	530	28	26	20	27.70
600	780	725	630	31	30	20	39.4
700	895	840	800	34	27	24	59.46
800	1010	950	820	37	33	24	79.16
900	1110	1050	1005	40	33	24	94.13
1000	1220	1160	1020	43	33	28	118.43
1200	1455	1380	1220	51	39	32	197.44
1400	1620	1580	1420	60	42	36	278.92
1600	1915	1820	1620	70	36	40	422.65
PN = 1,6 МПа (16 кгс/см2)
Диаметр условный(мм)	Диаметр наружный(мм),D	Диаметр по болтовым отверстиям (мм), D0	Диаметр внутренний (мм), d	Толщина (мм), b	Диаметр болтовых отверстий (мм), d0	Количество отверстий(шт)	Масса (кг)
15	95	65	19	12	14	4	0.61
20	105	75	26	14	14	4	0.86
25	115	85	33	16	14	4	1.17
32	135	100	39	16	18	4	1.58
40	145	110	46	17	18	4	1.96
50	160	125	59	19	18	4	2.58
65	180	145	78	21	18	4	3.42
80	195	160	91	21	18	4	3.71
100	215	180	110	23	18	8	4.73
125	245	210	135	25	18	8	6.38
150	280	240	161	25	22	8	7.81
200	335	295	222	27	22	12	10.10
250	405	355	273	28	26	12	14.49
300	460	410	325	28	26	12	17.78
350	520	470	377	30	26	16	22.88
400	580	525	426	34	30	16	31
450	640	585	480	38	30	20	39.64
500	710	650	530	44	33	20	57.01
600	840	770	630	45	39	20	80.03
700	910	840	800	47	33	24	84.21
800	1020	950	820	49	39	24	104.41
900	1120	1050	1005	54	36	28	128.60
1000	1255	1170	1020	58	45	28	179.37
1200	1485	1390	1220	71	52	32	297.78
PN = 2,5 МПа (25 кгс/см2)
Диаметр условный(мм)	Диаметр наружный(мм),D	Диаметр по болтовым отверстиям (мм), D0	Диаметр внутренний (мм), d	Толщина (мм), b	Диаметр болтовых отверстий (мм), d0	Количество отверстий(шт)	Масса (кг)
15	95	65	19	14	14	4	0.7
20	1005	75	26	16	14	4	0.98
25	115	85	33	16	14	4	1.17
32	135	100	39	18	18	4	1.77
40	145	110	46	19	18	4	2.18
50	160	125	59	21	18	4	2.71
65	180	145	78	21	18	8	3.22
80	195	160	91	23	18	8	4.06
100	230	190	110	25	22	8	5.92
125	270	220	135	27	26	8	8.26
150	300	250	161	27	26	8	10.12
200	360	310	222	29	26	12	13.34
250	425	370	273	31	30	12	18.90
300	485	430	325	32	30	16	23.95
400	610	560	426	40	33	16	44.62
500	730	660	530	48	39	20	67.3
600	840	770	630	49	39	20	90.87
700	960	875	820	55	45	24	126.82
800	1075	990	820	63	45	24	181.43

^наверх^

Купить фланцы приварные плоские вы можете в компании Гидроспецком. Также укомплектовываем своих заказчиков фланцевыми прокладками из паронита и резины. Всю интересующую вас информацию о стоимости и наличии фланцев вы можете уточнить у наших менеджеров по телефону 8 812 600-33-09 или

Купить плоские фланцы по ГОСТ 12820-80 с доставкой по РФ в компании ГидроСпецКом.

g-c-k.ru

гарантированно высокое качество, наличие на складе, широкая номенклатура.

Марка стали 12Х18Н10Т.
Давление: Ру6-Ру40.

PN=0,6 МПа (6кгс/см2)

Диаметр условный Dy, мм	Диаметр наружный, D, мм	Диаметр по болтовым отверстиям D1,мм	Диаметр внутренний dв,мм	Толщина фланца b,мм	Диаметр болтовых отверстий dxn, мм	Количество отверстий n, шт	Масса, кг
15	80	55	19	10	11	4	0,33
20	90	65	26	12	11	4	0,53
25	100	75	33	12	11	4
32	120	90	39	13	14	4
40	130	100	46	13	14	4
50	140	110	59	13	14	4
65	1600	130	78	13	14	4
80	185	150	91	15	18	4
100	205	170	110	15	18	4
125	235	200	135	17	18	8
150	260	225	161	17	18	8
200	315	280	222	19	18	8
250	370	335	273	20	18	12
300	435	395	325	20	22	12
350	485	445	377	22	22	12
400	535	495	426	24	22	16
500	640	600	530	25

metallcity.su

Фланец плоский ГОСТ 12820-80 —

Переходной фланец – незаменимая деталь при работе с трубами. Именно с его помощью можно надежно их соединить. Самым популярными и часто покупаемыми у нас являются фланцы плоские гост 12820 80. Второе его название фланец плоский приварной. Он используется в работе с трубами диаметром до 2400 миллиметров. Главное преимущество этого арматурного элемента – невысокая стоимость. Также он эффективно соединяет трубопроводные узлы, сосуды, аппараты.

Фланцы плоские гост 12820 80 способны удерживать элементы труб с изменением режимов температуры от -70 до +300 градусов.

Фланцы стальные плоские приварные используют в работе с зубчатыми, линзовыми, асбометаллическими и спиральнонавитыми прокладками.

Существует несколько методов изготовления нашими специалистами фланцев стальных плоских:

• Штамповка горячая;
• Вырезка газовой аппаратурой;
• Выгибание стальной полосы;
• Электрошлаковое литье;
• Стандартная ковка.

Рабочий материал – сталь. Она может быть нержавеющей, жаропрочной, углеродистой или легированной. Все зависит от диаметра трубы, для которой будет приобретаться данное изделие.

Все методы изготовления имеют свои плюсы и минусы использования. Какой именно предпочесть выбирает сам потребитель, посоветовавшись с нашими менеджерами.

К выбору фланца нужно подходить со всей серьезностью, так как расхождение даже в пол миллиметра могут привести к серьезной аварии.

Стандартный гост фланцев стальных плоских является действующим только на территории России. Мы запустили линии по производству приварных фланцев по стандартам Европы.

Краткая техническая характеристика: Условное давление, PN (Ру), МПа	0,1; 0,25	0,6; 1,0	1,6	2,5
Условный диаметр, Dу, мм	10-2400	10-1600	10-1200	10-800
Температура	От минус 70 до плюс 300° С
Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

Стальные плоские приварные фланцы ГОСТ 12820-80 трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патруб ков, аппаратов и резервуаров. Пример условного обозначения при заказе круглого стального приварного фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1: Фланец 1 100 16 ст.20 ГОСТ 12820 80.

Dу, мм	размеры, мм					к-во отв.	Масса, кг
	D	D1	dв	b	d	n, шт.
PN = 0,6 МПа (6 кгс/см2)
15	80	55	19	10	11	4	0,33
20	90	65	26	12			0,53
25	100	75	33	12			0,64
32	120	90	39	13	14		1,01
40	130	100	46	13			1,21
50	140	110	59	13			1,33
65	160	130	78	13			1,63
80	185	150	91	15	18		2,44
100	205	170	110	15			2,85
125	235	200	135	17		8	3,88
150	260	225	161	17			4,39
200	315	280	222	19			5,89
250	370	335	273	20		12	7,67
300	435	395	325	20	22		10,28
350	485	445	377	22			12,58
400	535	495	426	24		16	15,2
500	640	600	530	25			19,72
600	755	705	630	25	26	20	26,24
800	975	920	820	27	30	24	46,14
1000	1175	1120	1020	31		28	64,36
1200	1400	1340	1220	34	33	32	99,03
PN = 1,0 МПа (10 кгс/см2)
15	95	65	19	10	14	4	0,51
20	105	75	26	12			0,74
25	115	85	33	12			0,89
32	135	100	39	14	18		1,4
40	145	110	46	15			1,71
50	160	125	59	15			2,06
65	180	145	78	17			2,8
80	195	160	91	17			3,19
100	215	180	110	19		8	3,96
125	245	210	135	21			5,4
150	280	240	161	21	22		6,62
200	335	295	222	21			8,05
250	390	350	273	23		12	10,65
300	440	400	325	24			12,9
350	500	460	377	24		16	15,85
400	565	515	426	26	26		21,56
500	670	620	530	28		20	27,7
600	780	725	630	31	30		39,4
800	1010	950	820	37	33	24	79,16
1000	1220	1160	1020	43		28	118,43
1200	1455	1380	1220	51	39	32	197,44
PN = 1,6 МПа (16 кгс/см2)
15	95	65	19	12	14	4	0,61
20	105	75	26	14			0,86
25	115	85	33	16			1,17
32	135	100	39	16	18		1,58
40	145	110	46	17			1,96
50	160	125	59	19			2,58
65	180	145	78	21			3,42
80	195	160	91	21			3,71
100	215	180	110	23		8	4,73
125	245	210	135	25			6,38
150	280	240	161	25	22		7,81
200	335	295	222	27		12	10,1
250	405	355	273	28	26		14,49
300	460	410	325	28			17,78
350	520	470	377	30		16	22,88
400	580	525	426	34	30		31
500	710	650	530	44	33	20	57,01
600	840	770	630	45	39		80,03
800	1020	950	820	49		24	104,41
1000	1255	1170	1020	58	45	28	179,37
1200	1485	1390	1220	71	52	32	297,78
PN = 2,5 МПа (25 кгс/см2)
15	95	65	19	14	14	4	0,7
20	105	75	26	16			1
25	115	85	33	16			1,2
32	135	100	39	18	18		1,8
40	145	110	46	19			2,2
50	160	125	59	2,7
65	180	145	78	21		8	3,2
80	195	160	91	23			4,1
100	230	190	110	22	5,9
125	270	220	135	27	26		8,3
150	300	250	161	27			10,1
200	360	310	222	29		12	13,3
250	425	370	273	31	30		18,9
300	485	430	325	32		16	23,9
350	550	490	377	38	33		34,4
400	610	550	426	40			44,6
500	730	660	530	48	39	20	67,3
600	840	770	630	49			90,87
800	1075	990	820	63	45	24	181,43

sesnn.ru

Фланцы стальные плоские приварные ГОСТ 12820-80

Фланец стальной плоский приварной ГОСТ 12820-80 является соединительной частью трубопроводов, арматуры, валов, сосудов, резервуаров, приборов и т.п., состоящая из диска с отверстиями для болтов (или шпилек). Фланец стальной  плоский приварной наиболее часто применяется в качестве соединительного элемента трубопроводов.

 На условное давление Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) Ду от 10 мм до 1600 мм, предназначенные для арматуры, соединительных частей, машин, приборов, аппаратов, резервуаров и трубопроводов на температуру рабочей среды от 203К (-70°С) до 723К (450°С).

Изготавливаются типоразмерами Ду 10-1800, Ру 1–25 кгс/см2.

Материал: ст.3сп, 20, 09Г2С, 15Х5М, (08)12Х18Н10Т, 10Х17Н13М2Т.

Присоединительные размеры фланцев – по ГОСТ12815-80.

Фланец стальной плоский приварной DIN. Фланцы плоские по немецкому стандарту DIN (Deutsches Institute für Normung, немецкий институт стандартизации).

Фланец стальной плоский приварной EN. Стандарты, издаваемые Европейским комитетом по стандартизации (European Committee for Standardization), имеют обозначение EN. Документ DIN EN 1092-1 регламентирует стандарты на фланцы.

Фланец стальной плоский приварной ASME/ANSI. Фланцы плоские ASME/ANSI (ASME — American Society of Mechanical Engineers — Американское общество инженеров-механиков, American National Standards Institute — Американский национальный институт стандартов) производятся согласно документу ASME/ANSI B16.5 — 1996 — Pipe Flanges and Flanged Fittings.

D — диаметр наружный
D1 – межосевое расстояние крепежных отверстий
D2 — диаметр прижимной поверхности
dв — внутренний диаметр
b — толщина тела
h — высота прижимной поверхности
n отв. D – количество крепежных отверстий , диаметр крепежных отверстий

---



Фланцы арматуры, соединительных частей и трубопроводов ГОСТ Р 54432-2011.

Материал: ст.20, 09Г2С, 15Х5М, (08)12Х18Н10Т, 10Х17Н13М2Т.

Изготовление фланцев согласно ГОСТ Р 54432-2011 из сортового металлопроката или заготовки полученной методом горячей штамповки (ковки) с дальнейшей механической обработкой.



kempm.ru
