Фланец стальной плоский приварной. ГОСТ, размеры, применение, производство фланцев плоских приварных. | Трубопроводы

Конструкция фланцев плоских

Фланцы круглые плоские приварные

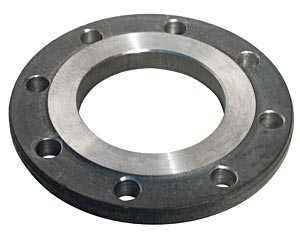

Рисунок 1. Круглый фланец стальной плоский приварной.

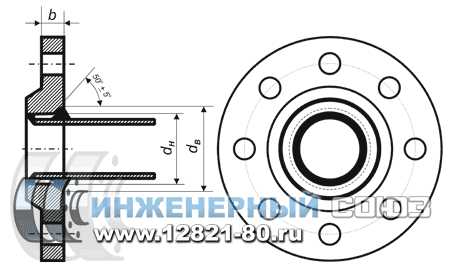

Конструкция и приварка плоских фланцев.

Фланцы плоские стальные приварные имеют конструкцию в виде круглого диска с отверстием в центре под диаметр трубопровода и отверстиями под крепеж, расположенными радиально симметрично вдоль окружности фланцевого кольца.

↑ В начало

Фланцы квадратные плоские приварные

Для плоских фланцев с четырьмя отверстиями под крепеж ГОСТ 12815-80 допускает срезать под прямым углом скругления диска фланца плоского между крепёжными отверстиями (см. рисунок 2). В таком случае фланец плоский называется квадратным. ГОСТ 12815-80 допускает изготавливать фланцы стальные квадратными для Ру до 4,0 МПа, что превышает максимально допустимое условное давление при эксплуатации фланцев плоских стальных приварных. Таким образом, все плоские фланцы, имеющие 4 отверстия под болты, могут выполняться квадратными.

Квадратные плоские фланцы имеют преимущество в увеличении компактности соединения. Квадратные плоские фланцы допускается применять со всеми исполнениями соединительной поверхности, дозволенными ГОСТ 12815-80. Себестоимость и цены квадратных фланцев выше, чем цены круглых плоских приварных фланцев.

В наше время арматуростроительными заводами выпускается трубопроводная арматура с квадратными присоединительными фланцами. Следовательно, у заказчиков возникает потребность в комплектации фланцами квадратными трубопроводного оборудования.

↑ В начало

Отличия фланцев плоских приварных от фланцев других типов

Существуют многие типы фланцев, обладающие своими специфическими особенностями.

Фланцы воротниковые (фланцы стальные плоские приварные) ГОСТ 12821-80 отличаются от плоских фланцев наличием конической втулки, конструктивно неразделимой с кольцом, содержащим крепёжные отверстия. Кроме того, фланцы воротниковые привариваются к торцу трубы встык, в то время как фланцы плоские насаживаются на трубу и привариваются к ней по внутреннему диаметру. Именно поэтому фланцы описываемого типа называются фланцами плоскими приварными.

Рисунок 2. Квадратный плоский
приварной фланец.

Фланцы свободные ГОСТ 12822-80 отличаются от фланцев плоских приварных тем, что не привариваются к трубе, но требуют приварки к трубе специального приварного кольца либо отбортовки трубы. Преимуществом плоских фланцев является отсутствие необходимости применения приварных колец и отбортовки трубы при монтаже фланцевого соединения.

Недостатком фланцев плоских является сравнительная сложность монтажа. Фланцы свободные, как следует из названия, могут свободно вращаться вокруг трубы. Поэтому свободные фланцы могут быть легко подкручены под соответствующие отверстия противоположного фланца. А вот крепежные отверстия плоских фланцев после приварки не могут быть смещены, что требует от сварщика точности работы в процессе приварки фланца плоского.

↑ В начало

Неконтактирующее соединение фланцев плоских

Плоские стальные приварные фланцы при стягивании болтами или шпильками образуют неконтактирующее фланцевое соединение. В соединении такого типа соединяемые фланцы плоские не контактируют друг с другом. Контакт плоских фланцев происходит только косвенно, посредством уплотнительной прокладки.

Фланцы плоские приварные редко применяются для составления фланцевых соединений контактирующего типа.

↑ В начало

Применение фланцев плоских

Соединительные плоские фланцы трубопроводов и трубопроводного оборудования

Важнейшая задача плоских фланцев — обеспечение возможности универсального взаимного соединения различных деталей трубопровода.

Фланцы плоские стальные приварные применяют для взаимного присоединения деталей трубопроводов, соединительных частей машин, трубопроводов, патрубков, резервуаров, приборов и КИПиА. Диапазон  рабочих температур (-70…+300 °C) широк и открывает возможности к их массовой эксплуатации.

↑ В начало

Фланцы плоские в качестве опорных элементов

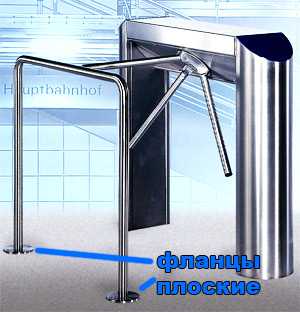

Рисунок 3. Фланцы плоские в опорах
турникета.

Фланцы плоские, как и другие виды фланцев, могут использоваться в качестве опорных элементов для трубных стоек и колонн различного оборудования и сооружений. Фланцы в данном случае обеспечивают плотность присоединения опор к основе (полу, фундаменту и т.п.) и дают возможность демонтажа оборудования для ремонта или модернизации простым откручиванием крепежа.

↑ В начало

Стандарты на плоские стальные приварные фланцы

Плоские фланцы ГОСТ 12820-80

Конструкция и размеры фланцев плоских приварных описывается ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1до 25 кгс/см2). Конструкция и размеры».

↑ В начало

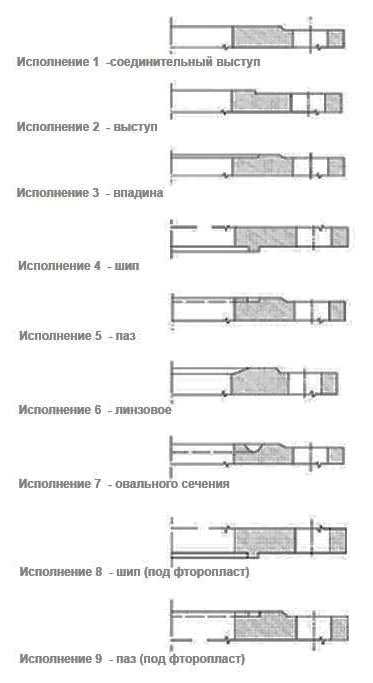

Уплотнительные поверхности фланцев плоских

Фланцы ГОСТ 12820-80 должны иметь уплотнительные поверхности с плоским соединительным выступом, с выступом и впадиной. Разрешается стандартом изготовление фланцев плоских с уплотнительными поверхностями с шипом и пазом под паронитовую прокладку, с шипом и пазом под фторопластовую прокладку. Не допустимо стандартом и нецелесообразно изготавливать плоские фланцы под стальные фланцевые прокладки овального и восьмиугольного сечения и линзы, ведь относительно слабая конструкция плоских фланцев не позволяет качественно обжать стальную прокладку.

↑ В начало

Условные диаметры (Ду) фланцев плоских

Фланцы плоские для различных Ру изменяют свои размеры в зависимости от Ду из ряда, установленного ГОСТ 28338-89. Фланцы плоские Ду  100, 125, 150 имеют различные конструкционные исполнения, которые необходимо учитывать при заказе и покупке фланцев плоских.

Классы точности труб и фланцев Ду > 200 мм отличаются, поэтому допускается расточка внутреннего диаметра фланца плоского приварного по фактическому наружному диаметру трубы с зазором по радиусу не более 2,5 мм. Для фланцев плоских Ду ≤ 200 мм допускается изготовление внутреннего диаметра без зазора с трубой.

↑ В начало

Материалы для изготовления фланцев плоских

И без того немалый диапазон температур и сред эксплуатации фланцев плоских может быть расширен применением специальных сталей и сплавов. Материал фланцев плоских приварных регламентируется ГОСТ 12816-80.

Материал и марка стали придает фланцу плоскому стальному нужные механические и химические свойства при применении его в различных рабочих средах. Применение различных марок стали позволяет применять фланцы плоские стальные в различных климатических регионах.

Фланцы плоские из углеродистых сталей

В регионах  умеренного климата в основном применяются углеродистые стали Ст.3, Ст.2, Ст.20, Ст.25, Ст.30.

Фланцы плоские ГОСТом 12816-80 допускается изготавливать:

  • фланцы плоские приварные из спокойной стали Ст3сп не ниже второй категории по ГОСТ 535-88 для температур -30…300 °C,
  • плоские приварные стальные фланцы из стали конструкционной легированной для сварных конструкции 09Г2С по ГОСТ 19281-89 или 10Г2 ГОСТ 4543-71,
  • приварные плоские стальные фланцы из конструкционной качественной стали 20 и 25 по ГОСТ 1050-88 для температур -30…300 °C,
  • стальные приварные плоские фланцы 15Х5М (сталь жаропрочная низколегированная) ГОСТ 4543-71 для температур -40…300 °C,
  • фланцы плоские нержавеющие 12Х18Н9Т по ГОСТ 7769-82 для температур  -40…300 °C.

↑ В начало

Фланцы плоские хладостойкие

В условиях суровой северной зимы с успехом применяются плоские фланцы 09Г2С.

Жаропрочные фланцы плоские

Жаропрочные плоские приварные фланцы 15Х5М применяются при высоких температурах окружающей и внутренней среды.

Фланцы нержавеющие плоские

В тропическом климате с высокими показателями влажности воздуха необходимо применять фланцы нержавеющие плоские из высоколегированной аустенитной нержавеющей «пищевой» стали 12Х18Н10Т.

Особое, решающее влияние на выбор материалов для изготовления плоских приварных фланцев оказывает рабочая среда:

  • нефть,
  • газ,
  • продукты переработки нефти и газа,
  • горячая вода,
  • холодная вода,
  • вода с растворами солей,
  • пар,
  • кислоты,
  • канализационные продукты.

Для особых требований к химической стойкости для производства фланцев плоских может применяться сталь с высоким содержанием молибдена (плоские фланцы 06ХН28МДТ). Плоские нержавеющие фланцы из названных легированных сталей имеют, кроме всего прочего, и прекрасные характеристики свариваемости, поэтому приварка фланцев плоских нержавеющих будет реализовывать прекрасное качество сварного шва.

↑ В начало

Фланцы стальные плоские приварные — цена

Цена на фланцы стальные плоские приварные всегда отличалась выгодностью. Именно эта причина зачастую делает выбор соединительных деталей трубопроводов в пользу плоских приварных фланцев.

↑ В начало

Производство фланцев плоских приварных

Фланцы плоские ГОСТ 12820-80 стандарт рекомендует изготавливать методами:

  • ковки,
  • штамповки,
  • газопламенной или электродуговой резки из листа,
  • гибкой полосового проката с последующей сваркой стыка.

Кроме названных методов производство плоских фланцев стандартом допускается осуществлять и другими методами. В частности, на заводе ООО «Инженерный Союз» с успехом реализуется многолетний опыт литья заготовок фланцев плоских методом центробежного электрошлакового литья. Получаемые таким образом отливки характеризуются высочайшим качеством микроструктуры и могут превосходить кованые аналоги.

↑ В начало

Заключение

Фланцы распространены во многих отраслях промышленности по всему миру и если они заслуживают установки памятника в их честь, то главным героем этого памятника должен стать фланец плоский.

↑ В начало

Список литературы

  1. Брюханов А.Н. Ковка и объёмная штамповка.. – М.: Машиностроение, 1975. – 408 c.
  2. Батышев А. И. Проектирование и производство заготовок / А. И. Батышев. – 2-е изд., испр. и доп.. – М.: Изд-во МГОУ, 2005. – 108 c.
  3. Юфин В. А. Трубопроводный транспорт нефти и газа.. – М. : Недра, 1976.
  4. Чернышов Г. Г. Сварочное дело: Сварка и резка металлов / Г. Г. Чернышов.. – М. : Изд. центр «Академия», 2004.
  5. Гини Э. Ч. Технология литейного производства : Специальные виды литья / Э. Ч. Гини, А. М. Зарубин, В. А. Рыбкин ; под ред. В. А. Рыбкина – М. : Изд. центр «Академия», 2006.
  6. Волошин А. А. Расчет фланцевых соединений трубопроводов и сосудов.. – Л. : Судпромгиз, 1959. – 365 c.
  7. ГОСТ 481-80. Паронит и прокладки из него. Технические условия.. – Введ. 1981-01-01. - М. : ИПК Изд-во стандартов. – 14 c.
  8. ГОСТ 15180-86. Прокладки плоские эластичные. Основные параметры и размеры  – Введ. 1988-01-01. - М. : Изд-во стандартов, 1986.
  9. В. Е. Патон Полуавтомат для приварки фланцев к трубам // Автоматическая сварка, № 4 (13), 1950, изд. АН УССР....
  10. ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов.. – М. : ИПК Изд-во стандартов, 2003. – 19 c.

Получив доступ к данной странице, Вы автоматически принимаете Пользовательское соглашение.

www.12821-80.ru

Фланцы











Фланец плоский - соединительная часть трубопроводов, арматуры, валов, сосудов, резервуаров, приборов и т.п., состоящая из диска с отверстиями для болтов (или шпилек). Фланец плоский является наиболее часто применяемым соединительным элементом трубопроводов.

Диаметр условный

Диаметр наружный

Диаметр по болтовым отверстиям D1, мм

Диаметр внутренний

Толщина фланца

Диаметр болтовых отверстий dxn, мм

Кол-во отверстий

Масса,

n, шт.

кг.

Dy, мм

D, мм

dв, мм

b, мм

PN = 0,6 МПа (10 кгс/см2)

15 80 55 19 10 11 4 0,33

20

90

65

26

12

11

4

0,53

25

100

75

33

12

11

4

0,64

32

120

90

39

13

14

4

1,01

40

130

100

46

13

14

4

1,21

50

140

110

59

13

14

4

1,33

65

160

130

78

13

14

4

1,63

80

185

150

91

15

18

4

2,44

100

205

170

110

15

18

4

2,85

125

235

200

135

17

18

8

3,88

150

260

225

161

17

18

8

4,39

200

315

280

222

19

18

8

5,89

250

370

335

273

20

18

12

7,67

300

435

395

325

20

22

12

10,28

350

485

445

377

22

22

12

12,58

400

535

495

426

24

22

16

15,2

500

640

600

530

25

22

16

19,72

600

755

705

630

25

26

20

26,24

800

975

920

820

27

30

24

46,14

1000

1175

1120

1 020

31

30

28

64,36

1200

1400

1340

1220

34

33

32

99,03

PN = 1,0 МПа (10 кгс/см2)

15

95

65

19

10

14

4

0,51

20

105

75

26

12

14

4

0,74

25

115

85

33

12

14

4

0,89

32

135

100

39

14

18

4

1,4

40

145

110

46

15

18

4

1,71

50

160

125

59

15

18

4

2,06

65

180

145

78

17

18

4

2,8

80

195

160

91

17

18

4

3,19

100

215

180

110

19

18

8

3,96

125

245

210

135

21

18

8

5,4

150

280

240

161

21

22

8

6,62

200

335

295

222

21

22

8

8,05

250

390

350

273

23

22

12

10,65

300

440

400

325

24

22

12

12,9

350

500

460

377

24

22

16

15,85

400

565

515

426

26

26

16

21,56

500

670

620

530

28

26

20

27,7

600

780

725

630

31

30

20

39,4

800

1010

950

820

37

33

24

79,16

1000

1220

1160

1020

43

33

28

118,43

1200

1455

1380

1220

51

39

32

197,44

PN = 1,6 МПа (16 кгс/см2)

15

95

65

19

12

14

4

0,61

20

105

75

26

14

14

4

0,86

25

115

85

33

16

14

4

1,17

32

135

100

39

16

18

4

1,58

40

145

110

46

17

18

4

1,96

50

160

125

59

19

18

4

2,58

65

180

145

78

21

18

4

3,42

80

195

160

91

21

18

4

3,71

100

215

180

110

23

18

8

4,73

125

245

210

135

25

18

8

6,38

150

280

240

161

25

22

8

7,81

200

335

295

222

27

22

12

10,1

250

405

355

273

28

26

12

14,49

300

460

410

325

28

26

12

17,78

350

520

470

377

30

26

16

22,88

400

580

525

426

34

30

16

31

500

710

650

530

44

33

20

57,01

600

840

770

630

45

39

20

80,03

800

1 020

950

820

49

39

24

104,41

1000

1255

1170

1 020

58

45

28

179,37

1200

1485

1390

1220

71

52

32

297,78

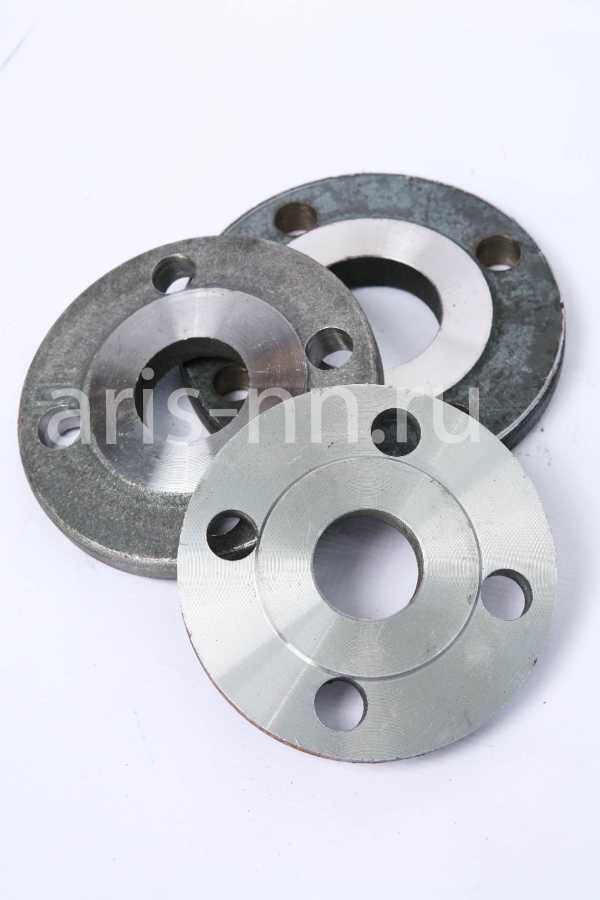

aris-nn.ru

Плоские приварные фланцы в наличии со склада, Санкт-Петербург.



     Плоский приварной фланец - плоская деталь круглой формы с отверстиями для болтов и шпилек. Фланец предназначен для надежного и  герметичного соединения между собой трубопроводов, запорной арматуры, присоединения их друг к другу, к разнообразным агрегатам и ёмкостям, для соединения деталей и узлов (фланцевое соединение). Фланцы обычно используют попарно (комплектом). Исполнение фланцев регламентируется ГОСТом 12815-80, давлением и средой, где будет использоваться фланец или фланцевое соединение.


   Плоские фланцы с прокладками из паронита и резины применяются при давлениях до 25 кгс/см2

   Плоские фланцы изготавливаются в соответствии с ГОСТ 12820-80. Данный стандарт распространяется на стальные плоские приварные фланцы рассчитанные на  условное давление  от 1кгс/см2 до 25 кгс/см2 (от 0,1МПа до 2,5МПа)  и температуру среды от 203 до 573 Кельвинов (-70...+300°С).

При изготовлении плоских приварных фланцев используют следующие марки стали:

  • сталь 20, 25 по ГОСТ 1050-88;
  • сталь 09Г2С по ГОСТ 19281-89;
  • сталь Ст3сп не ниже 2-й категории по ГОСТ 380-94;
  • сталь 12Х18Н9Т по ГОСТ 7769-82;
  • сталь 10Г2 по ГОСТ 4543-71;
  • сталь 15Х5М по ГОСТ 4543-71.

   Фланцы плоские по ГОСТ 12820-80 изготавливаются девяти исполнений уплотнительных поверхностей и геометрических размеров. Для присоединения арматуры, зачастую используют первое исполнение, а при давлениях свыше 16 атм. (1,6 МПа) и (или) использовании кислотных, щелочных (агрессивных) сред выбираются исполнения от 2 до 9. Фланцы плоские стальные по ГОСТ 12820-80 применяют для стыковки трубопровода с запорной арматурой, деталей трубопровода с оборудованием, а также для соединения различных участков трубопровода между собой.



Советуем посмотреть:

Запорная арматура, прокладки, крепеж



 Вы можете отправить заявку на факс: (812) 244-17-24 или e-mail: [email protected]

По всем вопросам обращайтесь к нашим менеджерам по телефону: (812) 244-17-24



 Техническая информация




Фланцы стальные плоские приварные ГОСТ 12820-80
Условный диаметрРазмеры,ммМасса фланца, кгКол-во отверстий, штРазмер болтов
Диаметр внутренний, Dвнутр (мм)Диаметр наружный, Dнаруж, ммДиаметр по болтовым отверстиям, D1, ммТолщина фланца, gДиаметр болтового отверстия, d, мм
Py=0,6 Мпа (6 кгс/см2)
1518805510110.334М10
2025906512110.534М10
25321007512110.644М10
32381209013141.014М12
404513010013141.214М12
505714011013141.334М12
657616013013141.634М12
808918515015182.444М16
10010820517015182.854М16
12513323520017183.888М16
15015926022517184.398М16
20021931528019185.898М16
25027337033520187.6712М16
300325435395202210.2812М20
350377485445222212.5812М20
400426535495242215.2016М20
500530640600252219.7216М20
600530755705252626.2420М24
700720860810272636.6824М24
800820975920273046.1424М27



Условный диаметрРазмеры,ммМасса фланца, кгКол-во отверстий, штРазмер болтов
Диаметр внутренний, Dвнутр (мм)Диаметр наружный, Dнаруж, ммДиаметр по болтовым отверстиям, D1, ммТолщина фланца, gДиаметр болтового отверстия, d, мм
Py=1,0 Мпа (10 кгс/см2)
1519956510140.514М12
20261057512140.744М12
25331158512140.894М12
323913510014161.404М16
404614511015181.714М16
505916012515182.064М16
657818014517182.804М16
809119516017183.194М16
10011021518019183.968М16
12513524521021185.408М16
15016128024021226.628М20
20022233529521228.058М20
250273390350232210.6512М20
300325440400242212.9012М24
350377500460242215.8516М24
400426565515262621.5616М24
450480615565262622.7620М27
500530670620282627.7020М27
600630780725312739.4020М27
700720895840343059.4624М30
8008201010950373379.1624М34
900100511101050403394.1328М34
10001020122011604333118.4328М36
12001220145513805136197.4432М36
14001420162015806039278.9236М40
16001620191518207042422.6540М42



Условный диаметрРазмеры,ммМасса фланца, кгКол-во отверстий, штРазмер болтов
Диаметр внутренний, Dвнутр (мм)Диаметр наружный, Dнаруж, ммДиаметр по болтовым отверстиям, D1, ммТолщина фланца, gДиаметр болтового отверстия, d, мм
Py=1,6 Мпа (16 кгс/см2)
1518956514140.714М12
20251057514140.864М12
25321158514161.174М12
323813510018171.774М16
404514511018181.964М16
505716012518191.214М16
657618014518213.424М16
808919516018214.604М16
10010821518018234.738М16
12513324521018257.818М16
15015928024022278.268М20
200219335295222710.1012М20
250273405355262814.4912М24
300325460410262817.7812М24
350377520470263022.8816М24
400426580525303431.0016М27
450480640585333839.6420М30
500530710650384457.0120М30
600630840770394580.0320М36
700720910840394784.3424М36
80082010209503949104.4124М36
900920112010503954103.1528-
10001020125511704558128.6028-
12001220148513805271297.7832-



Условный диаметрРазмеры,ммМасса фланца, кгКол-во отверстий, штРазмер болтов
Диаметр внутренний, Dвнутр (мм)Диаметр наружный, Dнаруж, ммДиаметр по болтовым отверстиям, D1, ммТолщина фланца, gДиаметр болтового отверстия, d, мм
Py=2,5 Мпа (25 кгс/см2)
20251057514160.984М12
25321158514161.474М12
323813610018181.774М12
404514511018192.184М16
505716012518212.714М16
657618014518213.228М16
808919516018234.608М16
10010823019022255.928М16
12513327022026278.268М20
150159300250262710.128М24
200219360310262913.3412М24
250273425370303118.9012М30
300325485430303223.9516М30
350377550490333834.3516М36
400426610560334044.6216М36
500530730660394867.320М40
600630840770394990.8720М40
7007209608754555126.8224М46
80082010759904563181.4324М46



Вы можете отправить заявку на факс: (812) 244-17-24 или e-mail: [email protected]

По всем вопросам обращайтесь к нашим менеджерам по телефону: (812) 244-17-24



flexapipe.ru

Фланцы плоские приварные

Описание товара:

Фланцы стальные плоские приварные предназначены для соединения трубопроводов и их частей, а также для присоединения к ним трубопроводной арматуры, насосов, соединительных частей машин, приборов, патрубков аппаратов, теплообменного оборудования, резервуаров.

Фланцы стальные плоские приварные изготавливаются в соответствии с ГОСТ 12820-80 "Фланцы стальные плоские приварные на Pу от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры."

Фланцы стальные плоские приварные изготавливаются из стали Ст3сп не ниже 2-ой категории по ГОСТ 535-88, стали 20 или стали 25 по ГОСТ 1050-88.

Пример условного обозначения
Стальной плоский приварной фланец с условным диаметром 50, на Py 1,0 МПа, из стали 25, исполнение 1:
Фланец 1-50-10 ст.25 ГОСТ 12820-80

Чертеж общего вида

Типоразмеры продукции "Фланцы ГОСТ 12820-80 Py 1,0 /сталь/"

Диаметр условного прохода фланцаdb, ммD, ммD1, ммD2,ммd, ммn отв, шт.b, ммМасса, кг

Dy 15

19

95

65

47

14

4

10

0,51

Dy 20

26

105

75

58

14

4

12

0,74

Dy 25

33

115

85

68

14

4

12

0,89

Dy 32

39

135

100

78

18

4

14

1,4

 Dy 40

46

145

110

88

18

4

15

1,71

 Dy 50

59

160

125

102

18

4

15

2,06

 Dy 65

78

180

145

122

18

8

17

2,80

 Dy 80

91

195

160

133

18

4(8)

17

3,19

 Dy 100

110

215

180

158

18

8

19

3,96

 Dy 125

135

245

210

184

18

8

21

5,40

 Dy 150

161

280

240

212

22

8

21

6,62

 Dy 200

222

335

295

268

22

8

21

8,05

 Dy 250

273

390

350

320

22

12

23

10,65

 Dy 300

325

440

400

370

22

12

24

12,90

www.td-gazovik.ru

Фланец плоский приварной по ГОСТ 12820-80

Плоский фланец — фланец рассчитанный на рабочее давление от 0,1 до 2,5 МПа. Плоские фланцы отличаются от воротниковых отсутствием воротника или юбки.

Фланцы стальные плоские приварные получили широкое применение практически во всех областях промышленности и производства. Эти фланцы и фланцевые соединения на их основе конструктивно достаточно просты, их легко и технологично изготавливать и производить.

Простота конструкции фланцев очень удобна при монтаже, ремонте и эксплуатации отдельных узлов и агрегатов. Изготовление фланца плоского регламентирует ГОСТ 12820-80, особенность этих фланцев является легкий способ монтажа соединения с ответными элементами. Плоские фланцы одеваются сверху на трубу и фиксируются сваркой.

Плоские фланцы относятся к соединительным частям трубопроводов, соединительным частям машин, патрубков аппаратов и резервуаров. Широкая область применения обусловлена и большим диапазоном рабочих температур, которая находится в диапазоне от минус 70 до плюс 300 градусов Цельсия. Применение различных материалов и сталей в изготовлении делает спектр применения фланцев стальных плоских и фланцевых соединений на их основе еще шире.

Производство фланцев стальных плоских приварных.

Материал изготовления, как раз и придает плоским фланцам и фланцевым соединениям необходимые механические свойства для применении в разных климатических зонах и различных жидкостных, воздушных и других эксплуатационных средах. В европейской умеренно-климатической зоне применяется низкоуглеродистые сталь 3, 20, в северной климатической зоне, целесообразно применять морозостойкую сталь 09Г2С, в климатической зоне с высокой влажностью рекомендовано применение стали 12Х18Н10Т. Получается, что при производстве и изготовлении фланцев стальных плоских приварных и соединениях на их основе, нужно руководствоваться климатической зоной, в которой будут эксплуатироваться фланцевые соединения.

Второй немаловажный фактор — рабочая среда. Рабочей средой при использовании плоских стальных фланцев, как правило, являются несколько сред. Это вода (горячая и холодная), пар, газ, нефть, канализационные продукты, воздух, многие виды кислот и других агрессивных жидкостей и газов. Эти химически активные рабочие среды подразумевают, для конструирования, монтажа, ремонта использовать фланцы плоские стальные приварные и фланцевые соединения, изготовленные из средне и высоколегированных марок сталей.

Общее использование фланцев стальных плоских приварных и фланцевых соединений на их основе в российской промышленности и производстве, на просторах СНГ и стран Единого Таможенного Союза очень велико. Применяются этот тип фланцев практически повсеместно, от сетей жилищно-коммунального хозяйства до аэрокосмического комплекса и самолетостроения. НПО Инженерные Технологии по Вашей заявке готово изготовить любые плоские стальные фланцы, включая изготовление фланцев стальных плоских приварных по Вашим чертежам, нест

npoet.ru

Плоские фланцы, фланец стальной плоский приварной ГОСТ 12820-80

Плоский фланец (ГОСТ 12821-80) – это деталь трубопровода, имеющая геометрию кольца с отверстиями под шпильки или болты, для соединения с сопрягаемой деталью, которая одевается на трубу, после чего обваривается по периметру соединения.


Рис 1. Плоский фланец

Плоский фланец одевается на трубу и приваривается по задней поверхности. Из-за этого внутренний диаметр плоского фланца немного больше наружного диаметра трубы.

Настоящий стандарт распространяется на стальные плоские фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Py от 0,1 до 2,5 МПа.


Рис 2. Чертёж фланца плоского

Плоский фланец может изготавливаться из следующих сталей:

  • стали марки Ст3сп не ниже 2-й категории по ГОСТ 380–94;
  • 20, 25 по ГОСТ 1050–88;
  • 09Г2С по ГОСТ 19281–89;
  • 10Г2 по ГОСТ 4543–71;
  • 15Х5М по ГОСТ 4543–71;
  • 12Х18Н10Т по ГОСТ 5632–72;
  • 15Х18Н12С4ТЮ(типа ЭИ-654) по ГОСТ 5632–72, 06ХН28МДТ(типа ЭИ-945) по ГОСТ 5632–72, 10Х17Н13М3Т(типа ЭИ-432) по ГОСТ 5632–72;


Рис 3. Плоские фланцы

Температура применения деталей для плоских фланцев, изготовленных из стали марки:

  • температура применения деталей, изготовленных из стали марки Ст3сп, 20, 25 — от минус 40 С до плюс 425 С;
  • 09Г2С, 10Г2 — от минус 70 С до плюс 350 С;
  • 15Х5М — от минус 40 С до плюс 450 С, 12Х18Н10Т — от минус 80 С до плюс 600 С;
  • 15Х18Н12С4ТЮ — от минус 40 С до плюс 300 С, 06ХН28МДТ — от минус 70 С до плюс 400 С;
  • 10Х17Н13М3Т — от минус 253 С до плюс 600 С;

Фланцы изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3, 4, 5, 8, 9 присоединительными размерами по ГОСТ 12815-80.

Пример условного обозначения фланца круглого стального плоского приварного исполнения 1 (с соединительным выступом), Dу 200 мм, на Ру 0,25 МПа (2,5 кгс/см 2) из стали 09Г2С по ГОСТ 12820-80:

Фланец 1-200-2,5-09Г2С-ГОСТ 12820-80

ЗАО «Конар» изготавливает плоские фланцы с диаметрами: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм и давлением: 1, 2,5, 6, 10, 16, 25.

www.konarspb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
