Плита перекрытия в разрезе – Что такое плиты перекрытия? Описание, особенности, применение и виды плит перекрытия

все виды и стандартные размеры

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

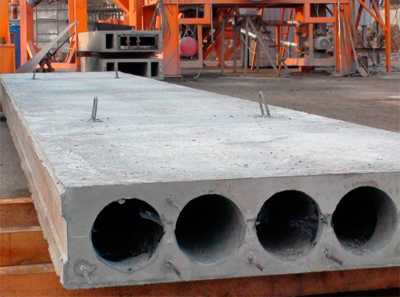

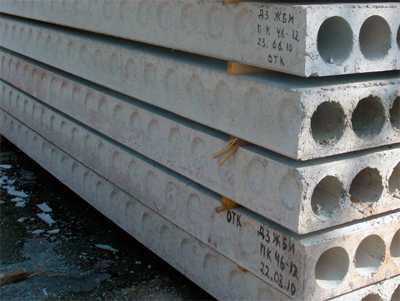

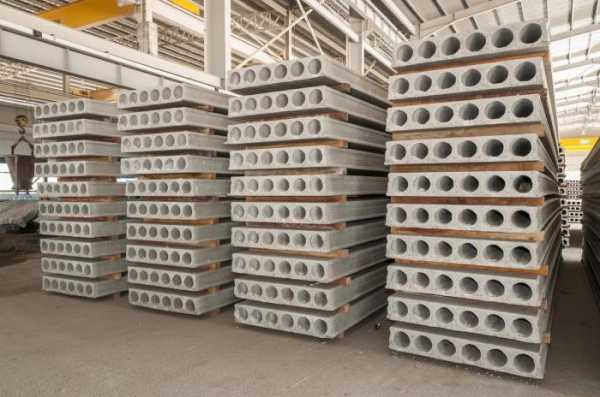

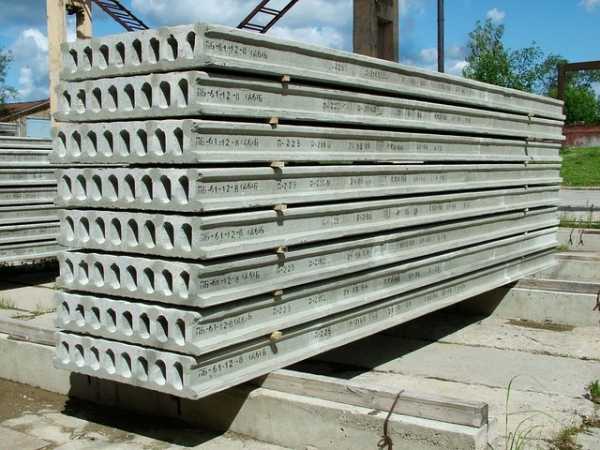

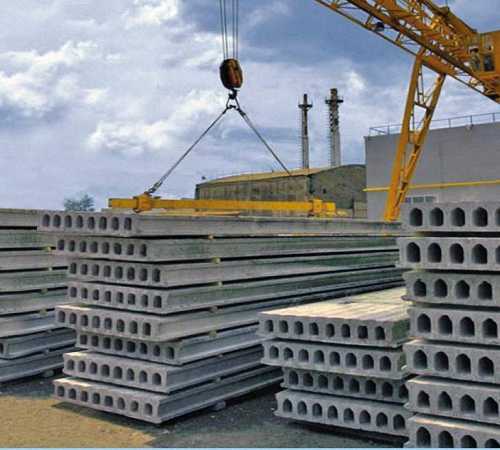

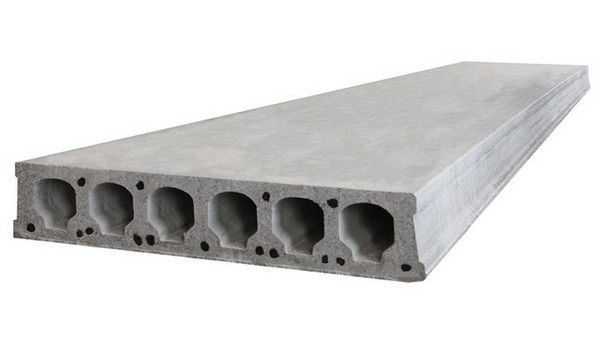

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

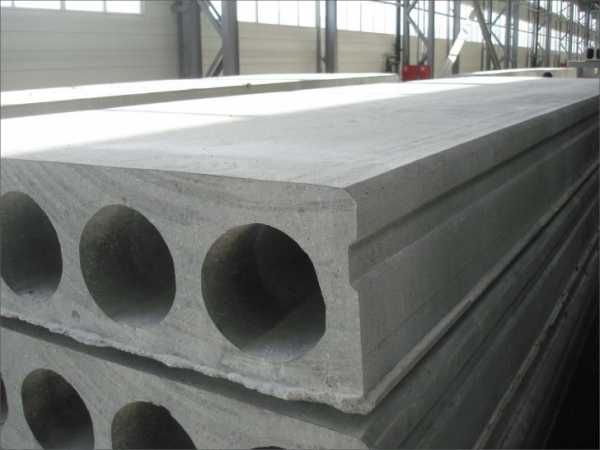

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

• круглыми;
• овальными;
• полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков

. К неоспоримым достоинствам ПК относится:

1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны

.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2

. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

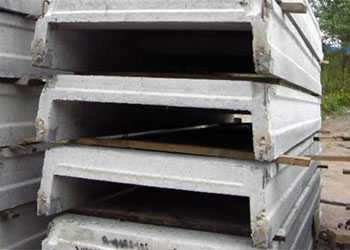

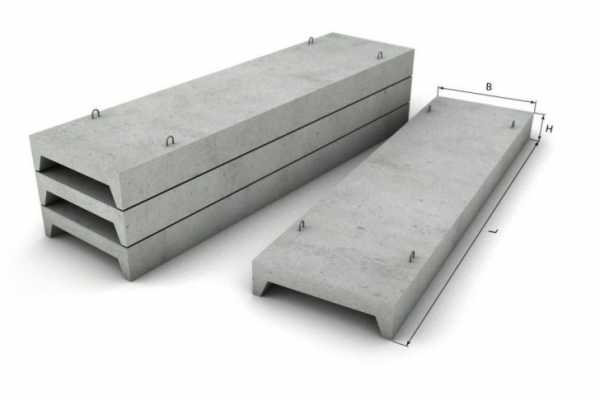

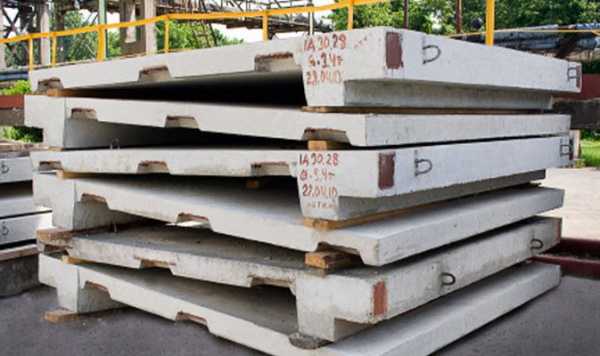

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

• 6 м.
• 12 м.
• 18 м (редко).

Таблица размеров ребристых плит

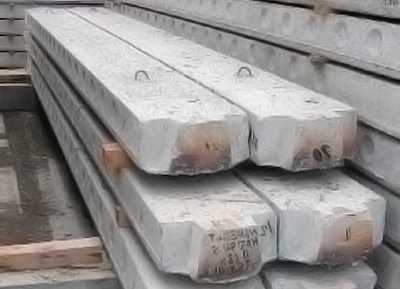

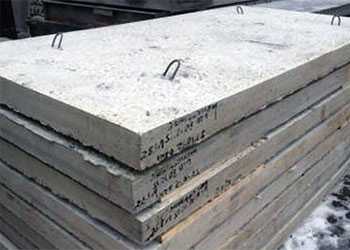

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

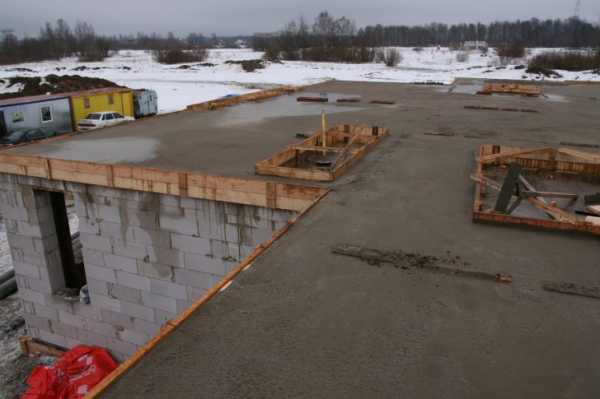

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

domzastroika.ru

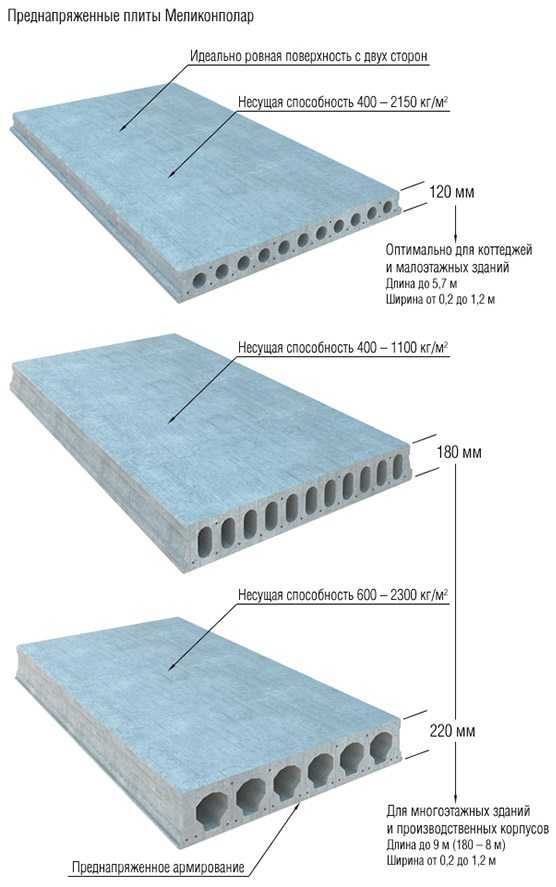

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.



Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

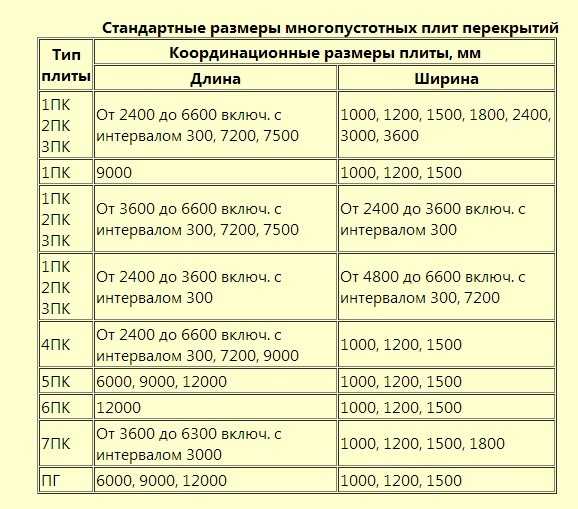

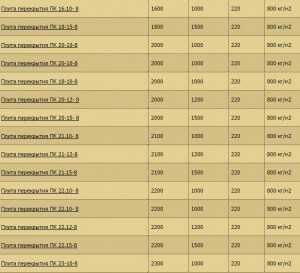

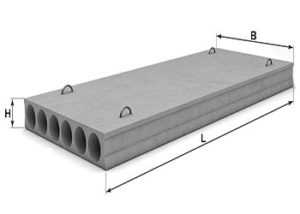

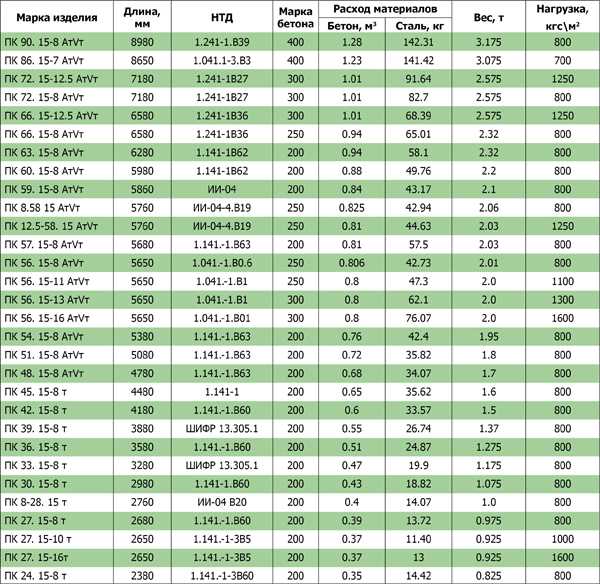

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

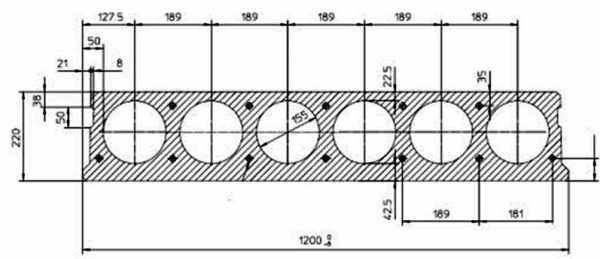

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

• толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
• толщ. 260 mm; при длине до 5680 мм;
• толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

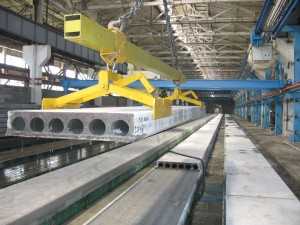

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

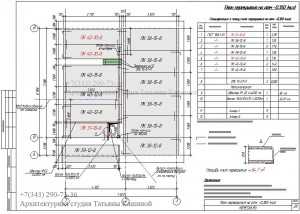

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

• какую нагрузку выдерживает та или иная панель;
• какую несущую способность имеет изделие;
• подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
   Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

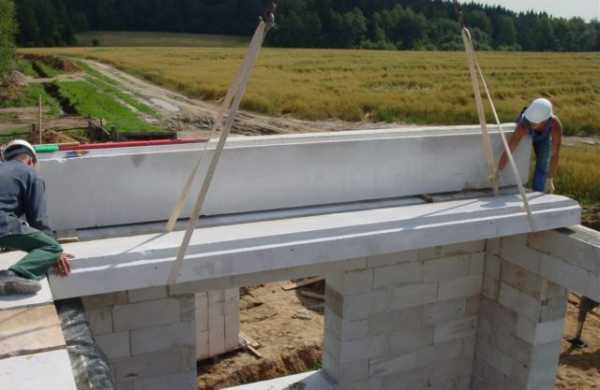

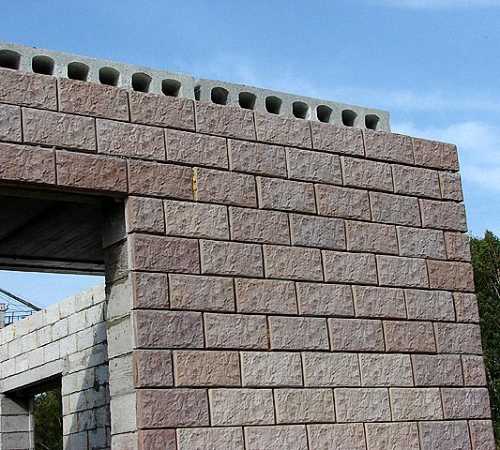

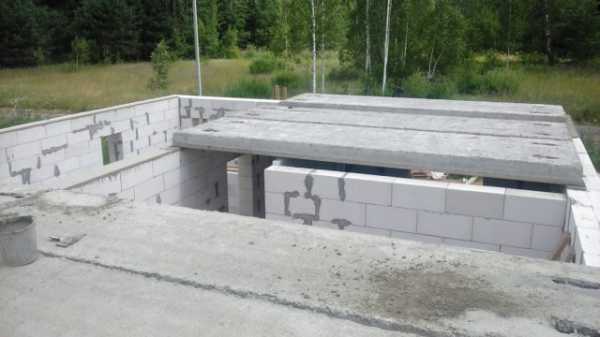

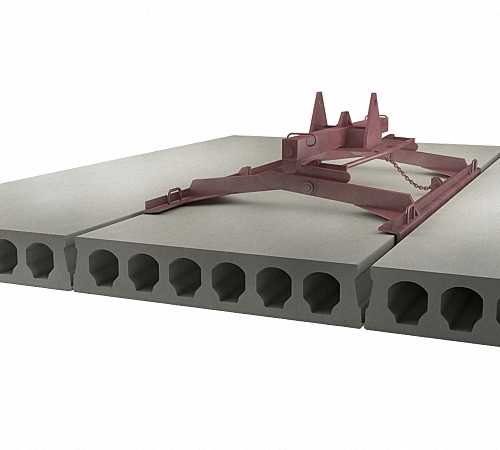

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

• для кирпичного сооружения – 9 см;
• для газобетона и пенобетона – 15 см;
• для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

stroyremned.ru

Плиты перекрытия, классификация — фото примеров

Чтобы вы не строили из капитальных сооружений, вам не обойтись без плит перекрытия. Они нужны будут в любом случае, независимо от этажности дома или гаража, а также их размеров.

Плиты перекрытий бывают разными. Разобраться, какая их конкретно разновидность требуется в вашем случае, можно только ознакомившись с их ассортиментом и качественными характеристиками.

Железобетонное перекрытие, что это?

Если посмотреть в определение, то станет ясно, что плитой перекрытия называют конструктивный элемент здания или иного строительного объекта, разделяющего его на отдельные этажи. Их задача – совместно с другими несущими конструкциями обеспечить строению конструктивную жесткость. Плиты имеют форму прямоугольника и делают их, в основном, из железобетона.

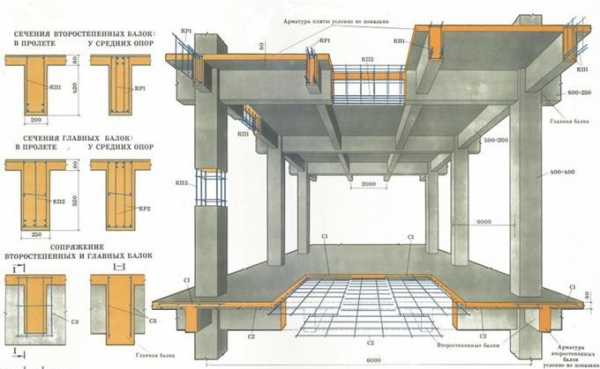

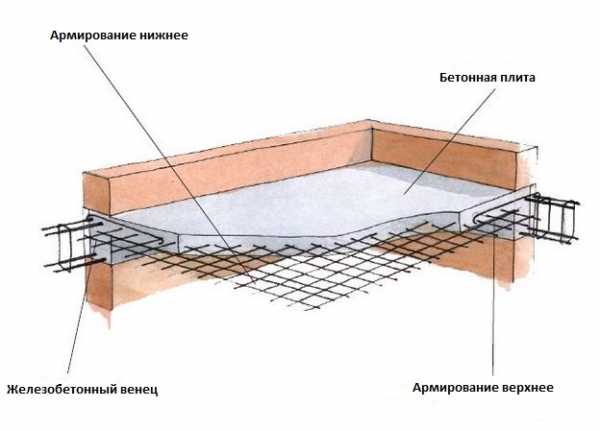

Схема железобетонного перекрытия

к оглавлению ↑

Виды плит для перекрытий

Данные строительные конструкции различают по нескольким параметрам. По способу производства они бывают:

1. Монолитные.

Монолитная плита перекрытия

2. Сборного железобетона.

Сборно-монолитная плита перекрытия

Первые изготавливаются прямо на стройплощадке. Выглядит процесс следующим образом:

– В указанном проектом месте собирается опалубка.

Сборка опалубки для плит перекрытия

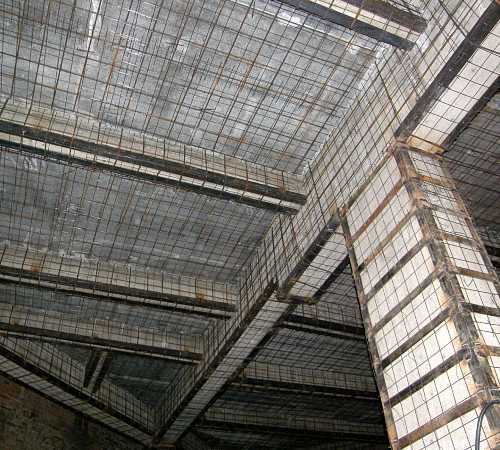

– В готовом «ложе» монтируется арматурный каркас.

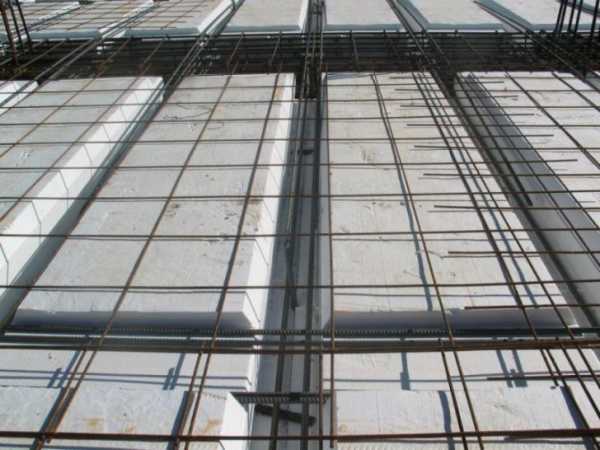

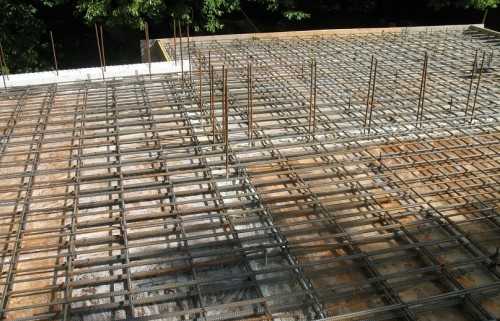

Арматурный каркас для монолитной плиты перекрытия

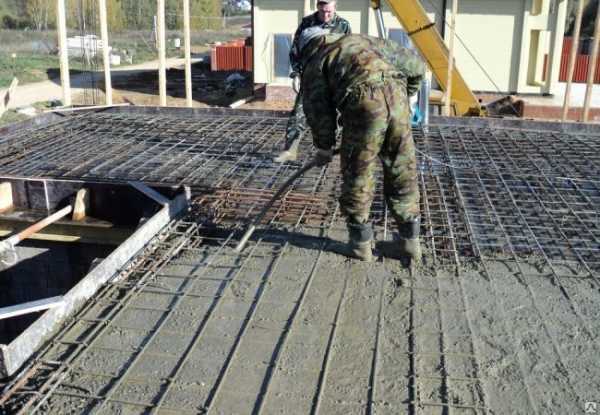

– Последним шагом становится заливка на подготовленный участок бетонной смеси.

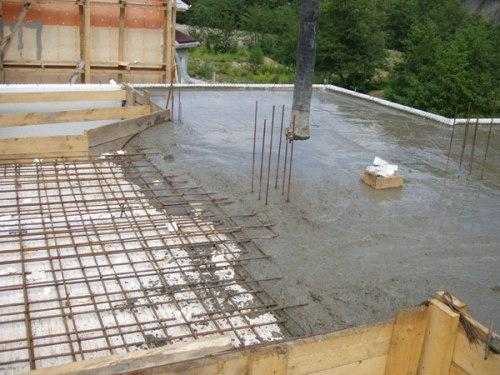

Заливка опалубки бетонной смесью

Элементы сборного железобетона отливаются на заводах железобетонных изделий с соблюдением все норм и стандартов. На объекты их доставляют специальным транспортом и сразу берут в работу. Монтаж осуществляется по проектному предписанию.

Железобетонные плиты подразделяются на категории по критериям внутренней структуры и конструкционным особенностям. В классификации представлены:

1. Многопустотные плиты, маркируемые «ПК».

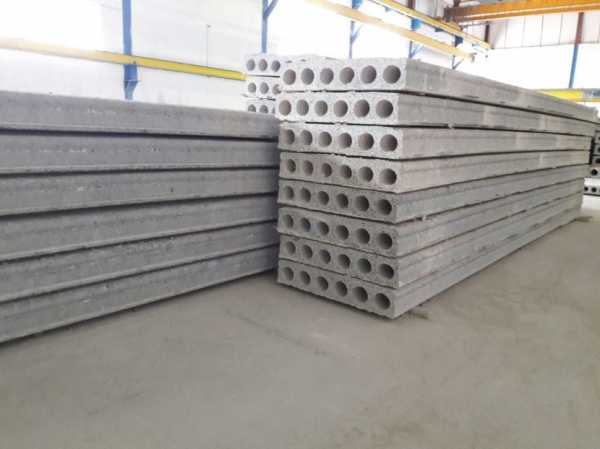

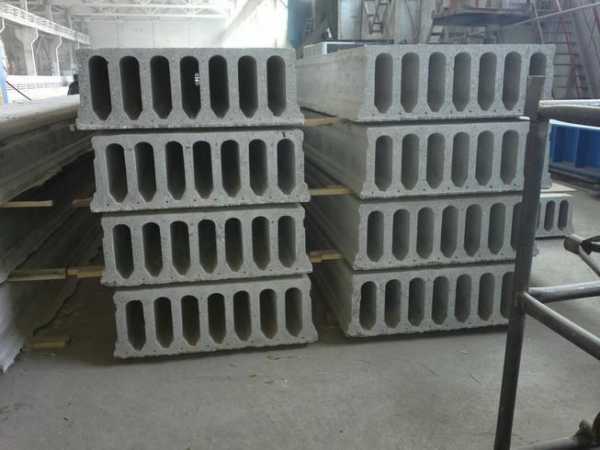

Многопустотные плиты перекрытия

2. Плиты перекрытий, маркируемые «ППС».

Плита перекрытия ППС

3. Облегченные плиты, маркируемые «ПНО».

Плиты перекрытия ПНО

Полнотелые плиты

К полнотелым конструкциям плит относятся:

1. Безбалочные.

2. Ребристые.

3. Кессонные.

Безбалочные модели

Плиты этого вида монолитны, с ровной поверхностью. Опорой для них служат как стены, так и колонны. Это представители именно той категории железобетонных плит, которые рекомендуются для формирования перекрытий в жилых домах.

Безбалочная система перекрытия

Гладкая структура поверхностей избавляет от необходимости, при дальнейшей отделке помещений, скрывать потолочную зону за каркасами подвесных декоративных систем. Плиту можно просто прошпаклевать и выкрасить. Все просто и очень красиво.

Безбалочные плиты перекрытия

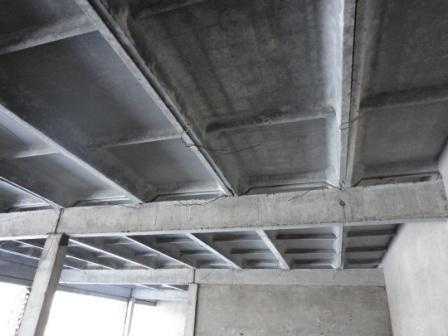

Ребристые модели

Плиты перекрытия данной серии являют собой систему, скелетной составляющей которой служат перекрещенные балки, с залитыми бетоном образовавшимися пустотами. Ребристые плиты готовы выдерживать самые серьезные нагрузки. Они незаменимы в строительстве габаритных торговых площадей и производственных цехов, где устанавливается тяжелое оборудование.

Ребристые плиты перекрытия

Для частного строительства плиты перекрытия ребристой серии, использовать нецелесообразно ни по каким показателям. Во-первых, это дорого, во-вторых – просто ненужно.

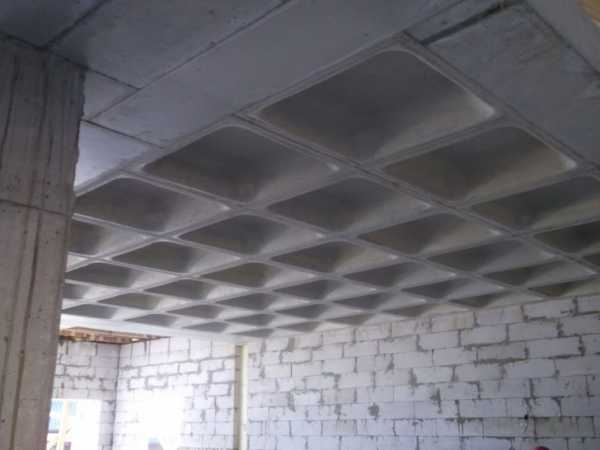

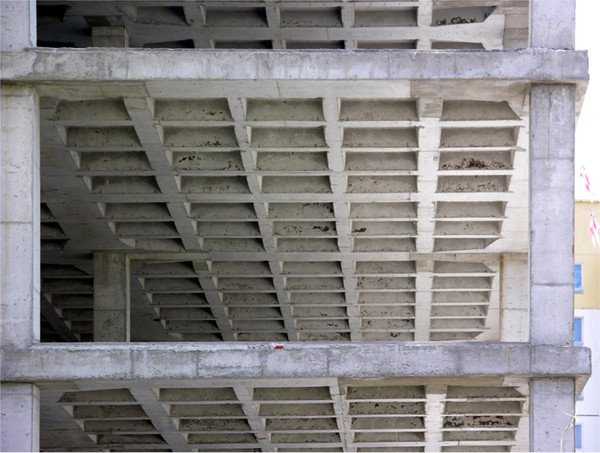

Кессонные модели

Их конструкция сродни вышеописанным ребристым плитам, только в ячейки сетки образованной балочной основой заливается менее толстый слой бетонного раствора. Этот тип плит тоже рассчитан для обустройства промышленных объектов и чрезвычайно вынослив. Для жилищного строительства особого интереса не представляет.

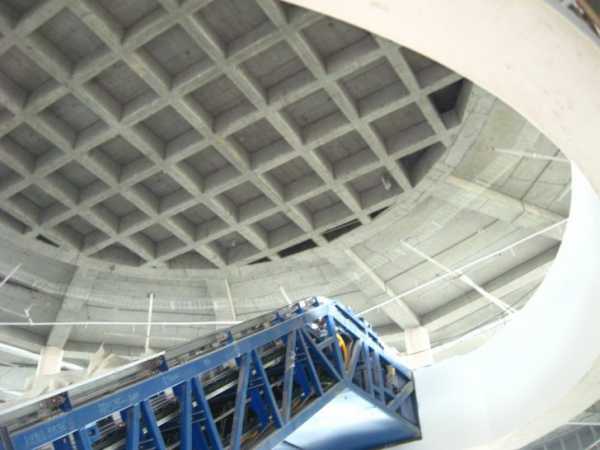

Сущность кесонного перекрытия

Чем хороши полнотелые плиты перекрытий, так это неограниченностью размеров своих габаритов, поскольку собираются монолитные элементы непосредственно на месте своего расположения.

Многопустотные плиты отлиты таким образом, что внутри них появляются продольные, аналогичные форме труб, просветы. Это уменьшает общую массу конструкции, создает дополнительные ребра жесткости, улучшает показатель шумопоглощения.

Кесонные перекрытия создают дополнительные ребра жесткости

Подобное усовершенствование позволяет использовать многопустотные плиты для перекрытия пространных пролетов и в местах повышенной нагрузки.

Кесонные плиты перекрытия

Плиты этой категории отличаются:

1. Формой.

2. Диаметром пустот.

3. Габаритными размерами.

В соответствии с этими признаками пустотные плиты и были разделены на типы, каждый из которых получил индивидуальную маркировку.

– Изделия с округлыми пустотами, диаметром 159 мм и сечением плиты 220мм, предназначаются для перекрытия стен с опорой на две стороны. Их классификационная маркировка 1ПК.

Кесонные плиты перекрытия с округлыми полостями

– Железобетонные плиты с теми же параметрами пустот и плиточного сечения, но предусматривающие опирание по трем сторонам, промаркированы как 1ПКТ.

Плиты перекрытия ПКТ

– Еще один аналогичный по всем параметрам представитель плит перекрытий, требующий при своей укладке опоры со всех четырех сторон, был помечен как 1ПКК.

Плиты перекрытия ПКК

– 220 миллиметровую плиту с диаметром пустот 140 мм и укладывающуюся с опорой на две стороны, маркировали как 2ПК.

Плиты перекрытия 2ПК

– Ее аналог с тремя опорными сторонами, обозначен 2ПКТ.

– Последний представитель данной размерной серии с четырехсторонней опорой промаркирован 2ПКК.

– Круглопустотная плита перекрытия все тех же 220 мм, но с отверстиями, диаметр которых уменьшен до 127 мм, с обязательной опорой на две стороны торца, имеет пометку 3ПК.

Круглопустотная плита перекрытия ЗПК

– Размерный аналог с тремя опорными сторонами промаркирован 3ПКТ.

– Соответственно, плита с размером 220 мм и пустотами 127мм диметра, нуждающаяся в опорах под все четыре стороны, обозначена как 3ПКК.

Круглопустотная плита перекрытия ЗПКК

– 260 миллиметровая плита с диаметром округлых пустот 159 мм и двух торцевой опорой отмечена как 4ПК.

– Более толста плита, сечением 260 мм и округлыми просветами диаметром 180 мм, имеет маркировку 5ПК. Опорными у нее являются 2 торцевые стороны.

– Двухопорная плита сечением 300 мм и диаметром отверстий 203 мм обозначена 6ПК.

– Железобетонная плита со 160 мм толщиной и отверстиями 114 мм, также относится к подвиду двухопорных моделей и маркируется 7ПК.

– Плита сечением 260 мм и овальной формой пустот должна опираться на стены двумя торцами. Она промаркирована буквами ПГ.

Ребристые плиты перекрытия ПГ

– Последний в классификации вид панели, производится способом непрерывной формовки. При сечении в 260 миллиметров и диаметральных пустотах 159 миллиметров они могут нарезаться в следующих унифицированных размерах:

1. По длине – 6 и 12 метров.

2. По ширине – 1. 1,2. 1,8 метров.

Опора таким плитам нужна под две торцевые стороны. Отличительная маркировка серии – ПБ.

Безопалубочные плиты перекрытий ПБ

Кроме разницы в толщине и геометрических показателях, пустотные плиты разнятся способом армирования. По ГОСТу изделия с двумя и тремя опорными сторонами комплектуются предварительно напряженной арматурой. Грамотный застройщик, видя такие плиты, знает, что бить в них отверстия для прокладывания коммуникаций нужно так, чтобы не нарушить целостность арматурной сетки.

Беспрепятственно пробивать можно перекрытия категории ПК и ПГ. Диаметр их пустот не менее 114 см, что позволяет беспрепятственно проводить через них канализационные стоки даже 100 мм сечения.

к оглавлению ↑

Плиты ППС

Это изделия, производимые с использованием специального стенда, путем продольной и поперечной нарезки. Стенд напоминает прокатный стан стометровой длины. Двигающаяся по нему смесь армированного бетона, проходит предусмотренные технологией изготовления ЖБИ этапы, после чего отправляется под алмазный резак, для габаритного формирования. Данный способ получения железобетонных плит позволяет получать конструкции перекрытий нестандартных размеров и больших длин.

Плиты перекрытия ППС

к оглавлению ↑

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия. Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки.

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

Железобетонные плиты межэтажных перекрытий

к оглавлению ↑

Сравнительный анализ монолитных перекрытий и плит сборного железобетона

Занимаясь строительством собственного дома за городом, вы непременно столкнетесь с вопросом закупки плит перекрытия. Чему отдать предпочтение? С этим вам поможет определиться знание плюсов и минусов каждого типа железобетонного изделия.

Начнем с монолитных видов.

«За» них говорит:

1. Умеренная материалоемкость.

2. Отсутствие возможности ошибок при монтаже.

3. Отсутствие швов.

У монолитных плит перекрытия отсутствуют швы

4. Долговечность эксплуатационного срока.

«Против» свидетельствует:

1. Сезонность ведения работ.

2. Трудоёмкость процесса (создание опалубки и дорогостоящих подмостей).

Возведение монолитных перекрытий достаточно трудоемкий процесс

3. Затягивание сроков строительства (придется ждать застывания бетона естественным путем).

4. Необходимость привлечения специалистов для правильного армирования монолитной плиты.

5. Цена строительных работ с обустройством монолитных перекрытий возрастает.

Преимущества заводских конструкций межэтажных перекрытий:

1. Изготовление в условиях цехов, с соблюдением всех технологий и лабораторным контролем качества.

2. Простота сборки.

3. Скорость монтажных работ.

Заводские плиты перекрытий отличаются быстротой установки

Из недостатков, можно отметить лишь меньшую жесткость относительно монолита.

к оглавлению ↑

Как покупать плиты перекрытия

Заказывая железобетонные изделия, придерживайтесь следующих рекомендаций:

1. Заявку на поставку жби отправляйте поставщику в письменном виде и обязательно дождитесь выдачи счета. Проверьте в нем список наименований, позиционное количество товара. Это избавит о недоразумений при фактическом получении плит. Не тот размер или не то количество чревато допоставкой или обменом, что в случае с подобными габаритными грузами обойдется в копеечку.

2. Обязательно интересуйтесь у продавца названием непосредственного производителя материала. Вы сможете зайти на его сайт и проверить отзывы о качестве продукции, посмотреть репутацию.

3. Обращайте внимание на марку бетона, использованного на отлив плит и его качества.

4. Требуйте приложения паспорта качества на поставляемый вам товар.

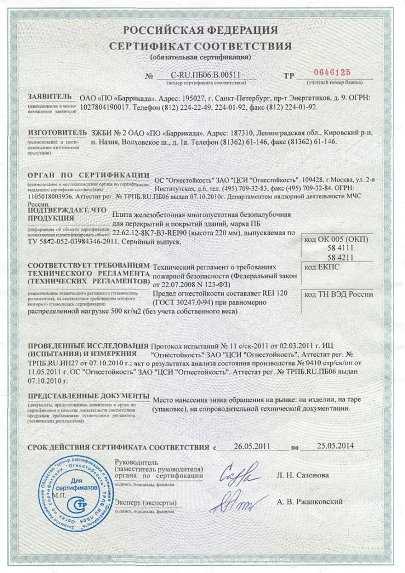

Сертификат качества на плиты перекрытия

5. Получая плиты, пересчитайте их количество и в обязательном порядке произведите их внешний осмотр на возможные дефекты, вроде трещин, сколов и т.п. Если таковые имеются, известите об этом поставщика и составьте акт дефектуры с подписями свидетелей осмотра. Возможно, в дальнейшем эта бумага вам очень пригодится.

к оглавлению ↑

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий.

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

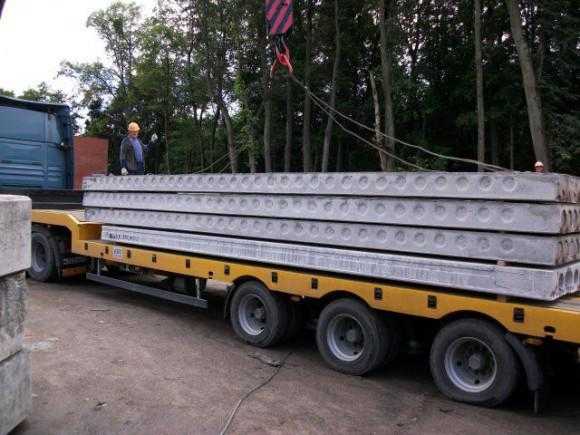

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

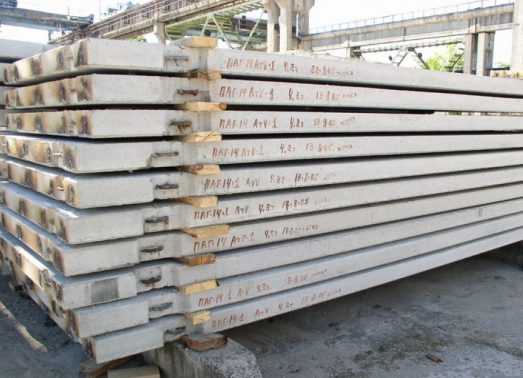

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

к оглавлению ↑

Заключение

Раньше, глядя на сложенные в штабеля железобетонные плиты, вы даже не догадывались, сколько полезной информации содержит их маркировка. Все изделия были для вас на одно «лицо». Но, столкнувшись с непосредственным процессом строительства, пробел в знаниях придется восстанавливать, иначе полноценно контролировать его ход вы не сможете.

Видео







---

Автор: Михаил Бонд

---

Рейтинг:
Загрузка…

---

Понравился пост? Поделись с друзьями!

yellowhome.ru

Пустотные плиты перекрытия: характеристика, размеры и маркировка

Дата: 21 августа 2017

Просмотров: 2087

Коментариев: 0

Технические характеристики пустотных плит перекрытия

Возведение многоэтажных зданий связано не только с разработкой проекта и определением места строительства. Важный момент – правильно выбрать железобетонные конструкции, к которым относятся пустотелые плиты перекрытия. Они используются в качестве связующих элементов при формировании межэтажной основы в постройках сборного типа и сборно-монолитных зданиях.

Повышенная несущая способность железобетонных элементов обеспечивает устойчивость возводимых строений. Перекрытия пустотные усиливаются предварительно напряженными стальными прутьями, эффективно поглощают шумы, обеспечивают надежную теплоизоляцию, обладают повышенной стойкостью к воздействию влаги и температуры.

Применяя плиты пустотные в строительной отрасли важно знать их эксплуатационные характеристики, конструктивные отличия, особенности изготовления, а также уметь расшифровать маркировку пустотной панели и выбрать плиту перекрытия в соответствии с действующей нагрузкой. Остановимся подробно на этих особенностях.

Плиты перекрытия пустотные давно стали самым распространенным способом монтажа этой системы

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

• безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
• путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

• положительно влияет на прочностные характеристики;
• улучшает теплоизоляционные характеристики;
• облегчает процесс прокладки инженерных коммуникаций;
• снижает степень воздействия внешних шумов.

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Пустотные плиты перекрытия – характеристика

Основными качествами облегченных пустотелых элементов являются:

• повышенные прочностные характеристики;
• уменьшенный по сравнению с полнотелыми конструкциями вес;
• приемлемая цена;
• высокая степень надежности;
• теплоизоляционные свойства;
• надежная звукоизоляция;
• стойкость к воздействию огня.

Высокие эксплуатационные характеристики продукции с цилиндрическими полостями способствуют росту их популярности при возведении многоэтажных зданий.

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

• ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
• 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
• 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
• 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:

• ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
• 72 – округленный до дециметров размер изделия длиной 7180 мм;
• 15 – соответствует ширине 1490 мм, округленной до дециметров;
• 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

• длина изделия, составляющая 1,68–12 м;
• ширина панели 0,98–1,48 м;
• толщина плиты, равная 22 см;
• диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
• марка бетона, из которого изготовлена строительная продукция М200–М400;
• расход бетона, а также стальной арматуры для изготовления продукции;
• масса конструкции 0,75–5 т;
• величина расчетного усилия, выраженного в кгс/м2 800–

В зависимости от требований заказчика и области применения длина, ширина, толщина, а также диаметр каналов могут изменяться. Соответствие изделий требованиям государственного стандарта, соблюдение технологии изготовления являются гарантией надежности продукции, применяемой для формирования межэтажных оснований.

Какую нагрузку выдерживает плита перекрытия

Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок

Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:

• постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
• динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).

По площади приложения действующие усилия делятся следующим образом:

• локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
• распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.

Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.

Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку

Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:

1. Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
2. Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
3. Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.

При выполнении расчетов в обязательном порядке учитывают массу:

• межкомнатных перегородок;
• цементной стяжки;
• материалов для утепления;
• напольного покрытия;
• мебели и оборудования.

На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:

1. Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
2. Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
3. Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
4. Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
5. Сравниваем результат с ранее полученным значением 453-250=103 кг.
6. Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены

Большинство выпускаемых панелей рассчитаны на восприятие стандартной нагрузки, равной 800 кг/м2. Указанное значение является оптимальным для большинства жилых помещений. Однако, при необходимости, можно использовать изделия, способные воспринимать на квадратный метр поверхности нагрузку, равную 1–1,6 тонны.

Плиты пустотные – преимущества продукции

Главными достоинствами популярного строительного материала является:

• отсутствие необходимости в монтаже промежуточных опорных балок при возведении строительных конструкций;
• ускоренные темпы выполнения строительных мероприятий;
• повышенная прочность произведенных промышленным образом изделий;
• расширенная номенклатура выпускаемой продукции, позволяющая выбрать стройматериал требуемого размера;
• отсутствие усадки, обеспечивающее соответствие размеров;
• повышенная плоскостность, облегчающая процесс дальнейшей отделки;
• устойчивость к воздействию вибрации, повышенной влажности, коррозии;
• стойкость к повреждению грызунами и различными насекомыми;
• возможность применения в различных климатических районах;
• сохранение целостности при сейсмическом воздействии до 9 баллов.

К недостаткам относится только повышенная масса изделий, которые нуждаются в специальном грузоподъемном оборудовании для перемещения.

Итоги

Высокие эксплуатационные характеристики, которые имеют пустотелые элементы, в полном объеме оценили специалисты проектных организаций и профессиональные строители. Это позволяет широко применять их в строительстве.  Материал статьи поможет более детально ознакомиться с необходимой в многоэтажном строительстве продукцией.

pobetony.ru

Плиты перекрытия: особенности и характеристики материала

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал. С их укладкой можно завершить строительство гаража, отделить подвал от основного корпуса здания, вывести этажи или использовать, как часть общей конструкции крыши. Как и другой подобный строительный материал из железобетона, применяемый в разных сферах строительства и укладки подземных газовых магистралей, у плит перекрытия есть несколько своих разновидностей. Они отличаются по нескольким параметрам, имеющим свои характеристики.

Оглавление:

1. Применение плит перекрытия в монтажных работах
2. Основные преимущества стройматериала
3. Разновидности плит перекрытия
4. Основные технических параметры и маркировка изделий
5. Особенности пустотных плит перекрытия и маркировка
6. Основные технические параметры плит перекрытия
7. Плиты перекрытия в качестве фундамента
8. Хранение и транспортировка плит перекрытия
9. Особенности укладки плит перекрытия

Применение плит перекрытия в монтажных работах

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства, для скоростного возведения торговых площадей, сооружения промышленных предприятий и других объектов. Изредка используются и для частного домовладения, например, для укладки на фундамент поверх подвального или цокольного уровня. Они отлично подходят для быстрого возведения блочных, каменных и кирпичных строений, при крупнопанельном монтаже, а также для основания под дома быстрой сборки из древесины.

Также существуют нестандартные разновидности плит перекрытия, например, шатровые – нередко отливают для перекрытия по всему размеру помещения в виде купола или пирамидальной формы. Однако их себестоимость может в разы превышать стоимость стандартных плит, а размеры зависят от архитектурного проекта.

Основные преимущества стройматериала

1. Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку.

2. Сегодня плиты делают из высокопрочного бетона по новейшим технологиям – для получения высококачественного материала. Например, они нашли широкое использование в зоне сейсмической активности.

3. Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности.

4. При грамотном монтаже стандартизированный стройматериал обеспечивает водонепроницаемость в здании и выполняет другие изоляционные задачи. Например, препятствует проникновению, шума, пара, газа в другие части строения.

5. Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор.

6. Материал отличается прочностью и долговечностью, не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основой.

7. Некоторые пустотные разновидности содержат пористые материалы для дополнительной морозоустойчивости или противодействия перепадам температур.

Разновидности плит перекрытия

Универсальный стройматериал выпускается разного размера, но у всех них есть общее – их форма. Плиты выпускаются 2-х видов – полнотелые и пустотелые.

1. Полнотелая монолитная плита перекрытия не имеет внутренних пустот, используются на нижних этажах и в строительстве производственных площадей. Этот строительный материал имеет 3 подвида:

• безбалочные плиты, монолитный гладкий материал для потолков;
• кессонные плиты, которые напоминают ячеечную сетку из одинаковых балок с небольшим слоем бетона, применяемые  для промышленного строительства;
• наибольшую нагрузку выдерживают плиты перекрытия ребристые, например, в основании при высотном строительстве.

Изготовление монолитной плиты перекрытия – довольно  простой процесс, который нередко производится по месту монтажа. Каркас из арматуры загружается в горизонтальную опалубку, после чего заливается бетоном. Размеры таких плит могут варьироваться.



Основные технических параметры и маркировка изделий

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия. Они должны соответствовать ГОСТу не только по габаритам, но и по прочности, трещиностойкости, жесткости и другим параметрам, чтобы выдерживать проектную нагрузку.

По ГОСТу плиты перекрытия размеры имеют разные, но обязательно имеют свои стандарты. Это удобно для проектирования строений и их монтажа.

Буквы – марка изделия, 2 цифры – длина измеряемая в дециметрах, следующие  цифры – ширина также в дециметрах, последняя цифра в маркировке обозначает ее общую расчетную нагрузку, без учета самого веса плиты перекрытия, то есть ее несущую способность в конструкции перекрытий. Например, при маркировке ПК 53-12-8т это значит, что плита круглопустотная, то есть параллельные отверстия в ней имеют цилиндрическую форму. Ее габариты, длина и ширина указаны в дециметрах, а т — означает, что она сделана из плотного бетона М200.

Стандартная толщина плиты перекрытия железобетонной – порядка 220 мм, но есть облегченный вариант, на 16 мм. Этот стройматериал также имеет важный показатель – третья категория трещиностойкости, то есть, в их эксплуатации допустимо возникновение трещин, но это не может влиять на основные несущие характеристики строения. Некоторые плиты выпускаются с дополнительным армированием класса АтV. Считается, что наибольшая несущая способность – у монолитных перекрытий, при заливке этих плит применяется профнастил марки Н.

Маркировка также предполагает и другие характеристики:

• 1ПК – многопустотная на 220 мм, диаметром округлых пустот 159 мм;
• 2ПК – многопустотная плиты на 220 мм, диаметром округлых пустот 140 мм;
• 1П – плита 1-слойная сплошная, выпуск на 120 мм;
• 2П – сплошная плита на 160 мм;
• ПБ – многопустотная плита формирования без опалубки на 220 мм.

При маркировке 1П в миллиметрах стандартные размеры для плит перекрытия:

• 3000х4800, 3000х5400, 3000х6000 и 3000х6600;
• 3600х4800, 3600х5400, 3600х6000 и 3600х6600.

При маркировке 2П в миллиметрах стандартные размеры для плит перекрытия:

• 2400х6000,
• 3000х4800, 3000х 5400, 3000х 6000;
• 3600х2400, 3600х3000, 3600х3600, 3600х4800, 3600х5400 и 3600х6000;
• 6000х1200, 6000х2400, 6000х3000 т 6000х3600.

Такие варианты по размерам дают возможность наиболее точной подгонки на объектах индивидуальной планировки любой конфигурации. Пустоты могут иметь разную форму и интервал между ними.

Особенности пустотных плит перекрытия и маркировка

Плита перекрытия пустотная имеет внутри параллельные отверстия, круглой, овальной или квадратной формы. По сути, большинство пустот имеет цилиндрическую форму. Есть плиты армированные и безарматурные. Хотя арматура и утяжелят изделия, они имеют наибольший запас прочности, поэтому используются в нижней части конструкций.

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа.

• ПБ – плита с округлыми пустотами 159 мм в диаметре, нарезается лазером любой длины во время непрерывной формовки. Стандарт: длина 6-12 м, ширина 1, 1,2 и 1,8 м, толщина 260 мм. Устанавливается на оба торца на стену;
• ПГ – плита с овальными пустотами для монтажа на оба торца, стандарт толщины 260 мм;
• 1ПК – плита с округлыми пустотами диаметром 159 мм, толщина 220 мм, монтаж на оба торца;
• 2ПК – плита с округлыми пустотами меньшего диаметра, 140 мм, стандарт  толщины 260 мм, монтаж на 2 торца;
• 2ПКТ – плита с пустотами диаметра 140 мм, но толщина 220 мм, монтаж с опорой на 3 стороны;
• 2ПКК – плита с теми же параметрами (220 мм  140 мм), опора на 4 стены;

• 3ПК – плита толщиной 220 мм с округлыми пустотами 127 мм, опора на 2 торца;
• 3ПКТ – плита с теми же параметрами и опорой на 3 стороны, где 2 торцевые и одна открыта длинная;
• 3ПКК – плита с пустотами 127 мм, толщина 220 мм, монтаж с опорой по 4-м сторонам;
• 4ПК – плита с пустотами диаметром 159 мм, толщиной 260 мм, для установки по 2-м торцам;
• 5ПК – плита толщиной 260 мм с отверстиями 180 мм, монтаж с опорой по обоим торцам;
• 6ПК – плита с округлыми пустотами 203 мм, толщина в 300 мм, опора по 2-м торцам;
• 7ПК – толщина плиты 160 мм с диаметром пустот 114 мм, монтаж с опорой на 2 торца;
• 1ПКТ – плита с такими же параметрами, как предыдущая, но на стены укладывается с опорой по 3-м сторонам;
• 1ПКК – плита с такими же параметрами, монтаж по 4-м сторонам.

По типу армирования плиты НВ имею такие разновидности:

• в плитах НВ применяется бетон марки В40 и одноярдовое армирование;
• в НВК – бетон той же марки и армирование двухярдовое;
• в НВКУ – армирование двухярдовое, применяется бетон марки В45.

Основные технические параметры плит перекрытия

1. В ЖБИ используется бетон, имеющий на сжатие показатель по прочности порядка В22,5.

2. Марка бетона для плит, используемых в условиях сурового климата – F200, с учетом запаса морозостойкости.

3. Показатель плотности бетона – порядка 2000-2400 кг/м3.

4. Показатель прочности бетон должен отвечать параметрам 261,9 кг/см2.

5. Марка бетона для укладки плит внизу, с учетом влагостойкости – W4.

6. Длина плит перекрытия колеблется по стандарту – в пределах 2,1-9,2 м.

7. Стандарты ширины изделий – порядка 1м, 1,2м, 1,5м, 1,8м.

8. Плиты НВ и ПБ также делают шириной от 0,55 м.

Плиты перекрытия в качестве фундамента

Отечественное домостроение широко применяет плитную разновидность укладки фундамента. Для этого подходят монолитные, ребристые и пустотные ЖБИ, все зависит от этажности и общей нагрузки строения. Такой фундамент имеет небольшое давление на грунт, поэтому здание легче переносит сезонные колебания в почве. Монтаж такого фундамента наименее трудоемкий и подходит для быстрого монтажа домов сборной конструкции – за 1 сезон.

Перед началом укладки выравнивают котлован и отсыпают дно щебнем, гравием или песком под укладку плит перекрытия. В малоэтажном доме фундамент с пустотелыми плитами будет надежен, обойдется дешевле, такие плиты дают лучшую звуко- и теплоизоляцию. Швы между плитами необходимо перекрывать, чтобы сборная конструкция фундамента получилась наиболее цельной. Для такой конструкции подойдут плиты толщиной 100-120 мм, а для более основательного строения нужны плиты на 200-250 мм с ребрами жесткости. В их пустотах также очень удобно прокладывать различные коммуникации.

Хранение и транспортировка плит перекрытия

От правильности хранения и транспортировки плит перекрытия в дальнейшем будет зависеть качество стройки, соответственно и безопасность всего объекта. Перевозят плиты только спецтранспортом, гарантирующим их целостность, а также он обеспечивает грамотную выгрузку и складирование. Плиты одинакового размера складируются штабелями, осторожно укладываясь друг на друга, но не выше 2,5 м. Между ними желательно уложить прокладки около 30 мм. Штабеля можно накрыть защитной пленкой – от разрушительного действия осадков и агрессивной внешней среды. Годами храниться на открытом воздухе и при существенных перепадах температур плиты перекрытия не должны, они отсыревают и теряют свойства.

Особенности укладки плит перекрытия

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе. Но это их единственный недостаток при монтаже, который сам по себе вполне удобен. Основное требование при укладке – горизонтальная и ровная плоскость опоры, на которые будут монтироваться плиты. Когда стена пенобетонная, кирпичная или уложенная из крошистого ракушечника, то нужен дополнительный бетонный армопояс.

Другой момент – площадь опоры плит перекрытия при укладке. Наилучший вариант, когда она будет не менее 120 мм с каждой торцевой стороны. Раствор, который будет уложен под плитами, используется в полусухом виде. В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше  нормы. Анкеровка, или связка плит, делается сваркой – для соединения плит между собой с помощью прута в 12 мм. Открытые пустоты при качественной укладке должны быть по краям заделаны минеральным утеплителем и закрыты цементной смесью. Это предохраняет промерзание плит в морозное время.

strport.ru

Инструкция по раскладке плит перекрытия

Перед тем как перейти к  раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

Какие плиты используют в частном домостроении:

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные  плиты с маркировкой ПК и ПБ толщиной 220 мм.

Размеры сборных железобетонных  плит перекрытия:

Ширина

Стандартная ширина плит ПК:  1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.

Стандартная ширина плит ПБ: 1200 мм, 1500 мм.

Длина

Плиты ПК с шагом 300 мм по длине. Минимальная длина  от 1,6 м (на практике от 2,4 м) до 7,2 м

Плиты ПБ выпускаются с шагом 100 мм. Длина от  2  и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.

Толщина

Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.

расшифровка маркировка плиты: ПК-45-12-8

ПК — плита круглопустотная

45 — длина 45 дециметров или 4,5 метра

12 — ширина 12 дециметров или 1,2 метра.

8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.



Нагрузка на плиты перекрытия:

Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты

Обратите внимание нагрузка распределенная, а не точеная.  Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес:  колонны, тяжелое оборудование, тяжелые кирпичные камины и т.д.



Плиты ПК или ПБ? в чем отличия:

Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).



Плиты с маркировкой ПК

Плиты круглопустотные, изготавливаются в формах.  В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.

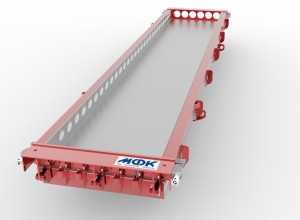

форма для плит ПК

Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя.  Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так.  Плиты ПК имеют длину от 1,6 метра до 7,2 метров.

В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.

Плиты ПК у производителей могут быть  записаны ПК, 1ПК, 2ПК  — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.

пример прайса плиты ПК

Плиты с маркировкой ПБ:

Плита без опалубочного формования.  На всю длину цеха завода натягиваются канаты из металла, заливает  бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.

изготовление плиты ПБ

Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше.  Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.

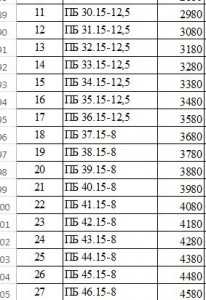

плиты ПБ пример прайса

Правила укладки пустотных плит перекрытия (как ПБ так и ПК):

1. Плиты могут опираться только по двум сторонам. Допустимое боковое опирание плиты — 50мм, но лучше его избегать.
2. У плит только нижнее рабочее армирование, поэтому недопустима точечная нагрузка (стойки и колонны нельзя ставить на плиту)
3. Недопустимо опирание плиты на 3 стены. (На языке упрощенной теоретической механики: плита рассчитана как балка, и если посмотреть ее эпюру, то увидим самый большой изгиб в центре плиты, но если подставим третью стену под этим изгибом, то изменим эпюру и возникнет необходимость в верхнем рабочем армировании, которого нет в пустотных плитах)
4. Минимальное опирание плиты 90 мм, максимальное 250 мм.  Многие считают, что лучше опирать плиту на всю толщину стены, площадь опоры ведь получается больше, но в реальности, опирая плиту более 250 мм вы делаете только хуже. (На языке упрощенной теоретической механики: вместо «шарнира», вы получаете «заделку», появляется дополнительная сила, которая называется «момент» , она требует верхнего армирования, которое у пустотной плиты отсутствует, вернее отсутствует рабочее армирование и присутствует капельку конструктивного армирования)



   Инструкция раскладки плит перекрытия

Некоторые правила из практики:

1. Плиты умеют разную длину, но лучше использовать до 6 метров, тогда не потребуются для перевозки длинномеры. Длинномеры дороже и  не к каждому участку могут подъехать.
2. Если на участке газовая труба проходит поверху и расположена низко, лучше отказаться от плит перекрытия или поднимать газовую трубу, чтобы была возможность для подъезда строительной техники.
3. Летом заказывайте плиты заранее. В разгар сезона могут быть очереди, вам придется ждать. В конце осени, зимой и в начале весны проблем нет -привозят, когда попросите.
4. Планировку дома сразу разрабатывайте с учетом раскладки плит перекрытия еще на этапе эскиза, это позволит избежать множества монолитных участков.

Пример раскладки плит:

Раскладка плит перекрытия

Как не допустить ошибок при раскладке плит. Видео:

Преимущества пустотных плит перед другими типами перекрытий:

— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше.Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов.  Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.

— огнестойкие (предел огнестойкости 1 час)

— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)

— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).

— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.

— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)

— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.

Недостатки сборных пустотных плиты:

— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).

— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.

— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия  необходимо устройство монолитных участков, а это дополнительное усложнение.

Готовые проекты домов с плитами перекрытия:

Проект двухэтажного дома с полноценным вторым этажом Д110

Проект двухэтажного дома с мансардным вторым этажом С118

Проект квадратного дома с мансардным этажом М142





homes66.ru

Плиты перекрытия – размеры, маркировка и классификация железобетонных плит

KakPostroit.by 03.11.2016

Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 «Многопустотные железобетонные плиты перекрытий для зданий». Это обеспечивает строительному материалу ряд важных достоинств:

• Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
• Скорость монтажа. Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
• Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
• Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
• Богатый выбор изделий, различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня ни один крупный строительный объект не обходится без использования плит перекрытия.

Габариты плит

Сегодня изготавливаются плиты, существенно различающиеся по габаритам. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

Например, длина плит варьируется в пределах 2400-12000 миллиметров. Ширина может составлять 1000—7200 миллиметров. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

Таблица стандартных размеров многопустотных плит перекрытий

Тип плиты	Размер плиты, мм
	Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 7500 с шагом 300, исключая 6900	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 7500 с шагом 300, исключая 6900	От 2400 до 3600 с шагом 300
1ПК 2ПК 3ПК	От 2400 до 3600 с шагом 300	От 4800 до 7200 с шагом 300, исключая 6900
4ПК	От 2400 до 6600 с шагом 300, а также 7200 и 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 с шагом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции:

• Пустотные. Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.


  Пустотные плиты перекрытия

• Ребристые. Основная сфера применения – строительство кровли в промышленных зданиях – складах и ангарах.


  Ребристые плиты перекрытия

• Монолитные. Не имеют внутренних пустот. Представляют армированные конструкции из бетона высоких марок. Главное достоинство — высокая прочность. Сравниться с ними не могут плиты других типов. Применяются при возведении высотных зданий, когда несущая способность является более важным фактором, чем малый вес и высокий коэффициент шумоизоляции.


  Монолитные плиты перекрытия

Сфера применения существенно увеличивается, так как конструкция плит существенно различается. Это дает инженерам возможность легко выбирать материал, подходящий для определенного здания.

Расшифруем маркировку

Маркировка плит перекрытий дает возможность проектировщику легко узнать важные данные о конкретном строительном материале. Это крайне важно – ему достаточно прочесть всего несколько символов, чтобы определить, какая плита обеспечит нужный уровень безопасности и надежности.

Рассмотрим маркировку плиты ПК63.12-3. АтVта

• Буквы ПК обозначают тип изделия – плита перекрытия.
• Первое число показывает длину плиты. В маркировке используются дециметры, а не другие единицы измерения. На практике длина на 20 миллиметров меньше указанной в маркировке. Поэтому, данная плита будет иметь длину 62,8 дециметра или 628 сантиметров.
• Второе число – ширина плиты. Она также указывается в дециметрах, однако, фактическая ширина плиты на 10 миллиметров меньше. Так что, можно с уверенностью утверждать, что ширина плиты будет составлять 11,9 дециметра или 119 сантиметров.
• Последнее число, после дефиса, обозначает несущую способность. Измеряется она в центнерах на квадратный метр. Эта плита способна выдерживать нагрузку до 300 килограмм на квадратный метр.
• Буквы в конце обозначают дополнительные характеристики изделия. Так, АтVта сообщает, что плита армирована арматурой предварительного напряжения.

Кроме этого, могут встречаться следующие обозначения:

• т – при создании изделия использовался тяжелый бетон. Благодаря этому она отличается повышенной прочностью, что позволяет применять её в местах с повышенной механической нагрузкой.
• а – отверстия плиты имеют уплотняющие вкладыши.

Запомнив эти нехитрые обозначения, даже непрофессионал легко сможет понять, какая конкретно плита скрывается за сложной маркировкой. Значит, сумеет определить, в каких местах её использование будет лучшим решением.

Дополнительная маркировка

При необходимости маркировка дополняется ещё одной буквой. В качестве примера рассмотрим маркировку 2ПКТ 56.10-8 та. Буква Т обозначает необходимое количество опор. Она показывает, что при установке плиты, последняя должна иметь минимум три опоры. Стоящая на её месте буква «К» означает необходимость четырех опор. Но большинство плит перекрытия нуждается всего в двух опорах, что и подразумевается в случаях, когда дополнительной буквы в маркировке нет.

В маркировке встречается обозначение ПГ или же ПБ. Первое обозначает, что плита имеет грушевидные пустоты. Маркировка ПБ обозначает плиты, при изготовлении готовых использовалось непрерывное формование. Для этого производитель использует длинные стенды.

Как вы убедились, маркировка легко поддается расшифровке. Изучив обозначения и взглянув на маркировку, вы узнаете характерные для конкретной плиты перекрытия размеры, назначение и ряд других параметров.

Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Также рекомендуем почитать:

kakpostroit.by
