ПД 6 по стандарту: Серия 3.900.1-14

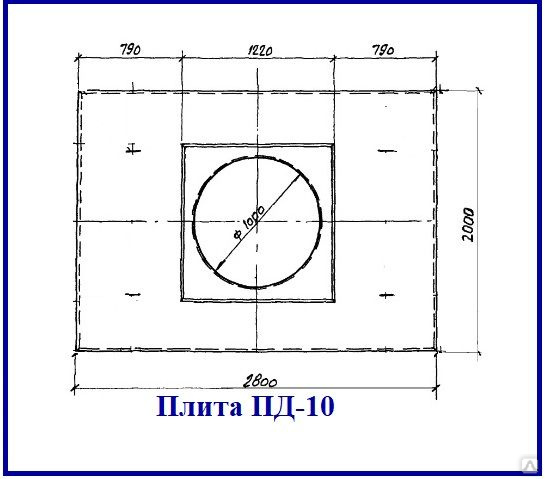

увеличить изображение
Стандарт изготовления изделия: Серия 3.900.1-14

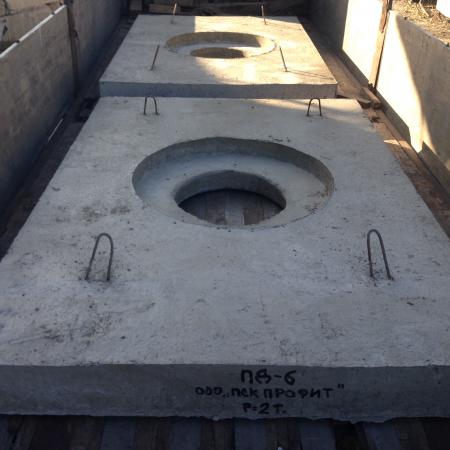

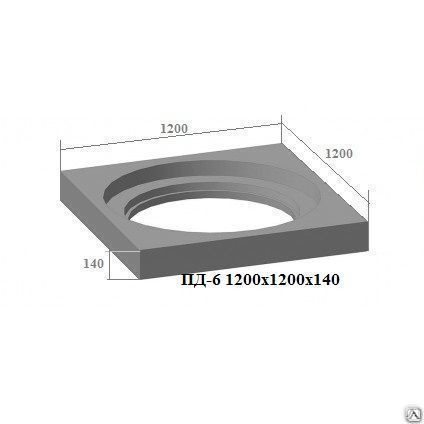

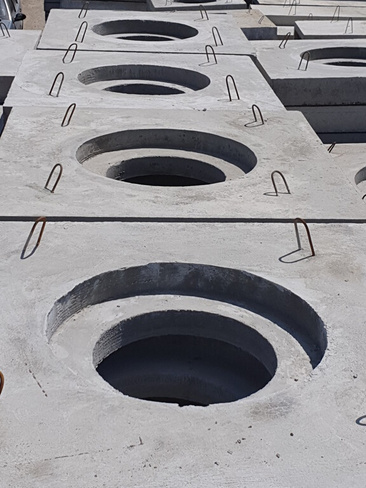

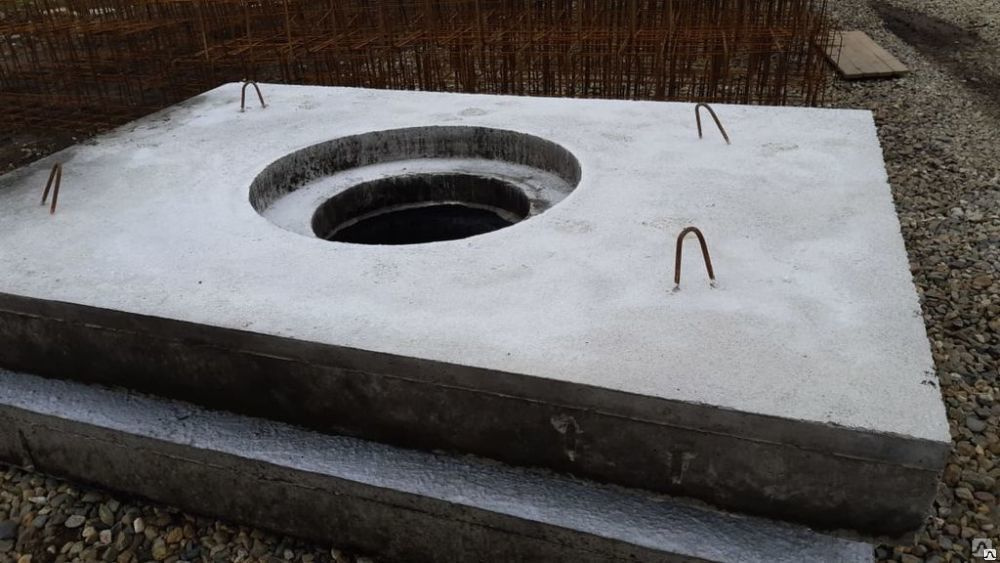

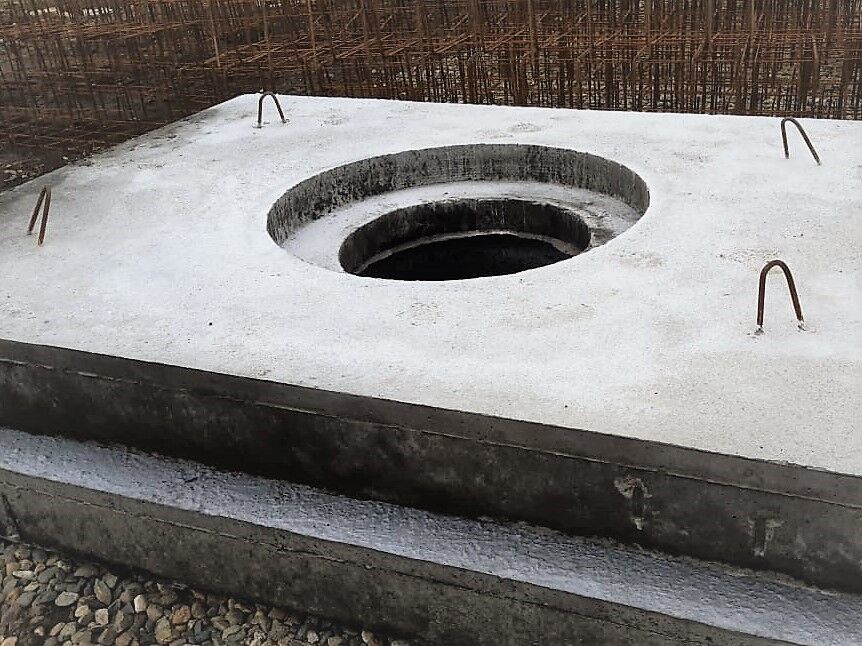

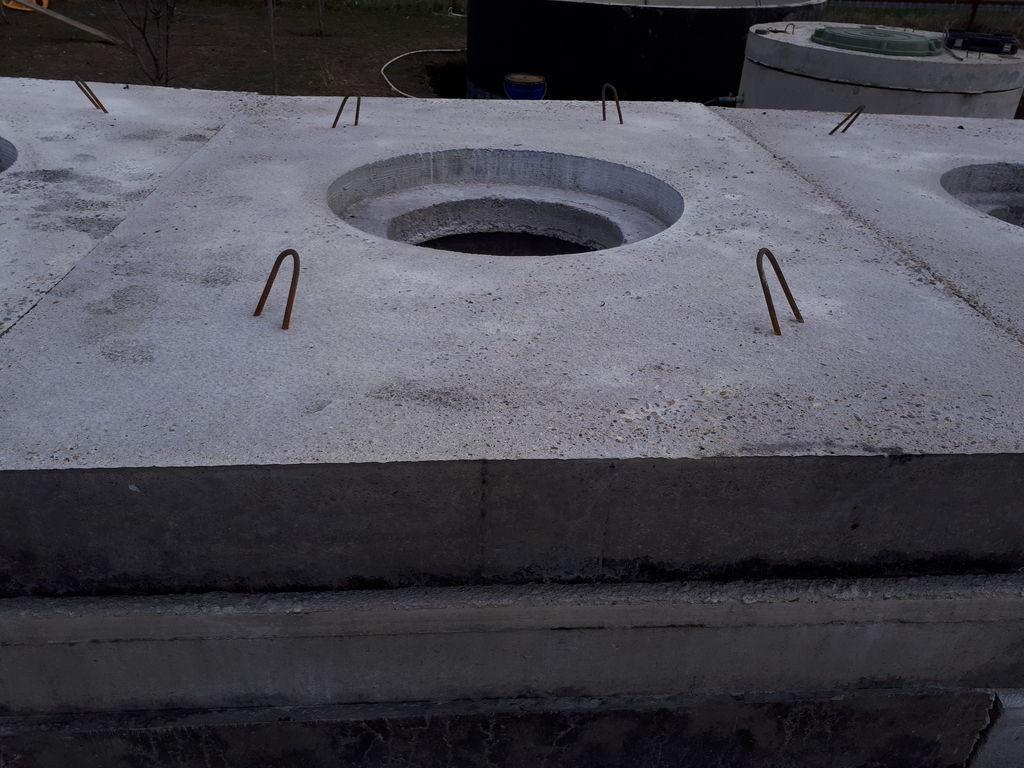

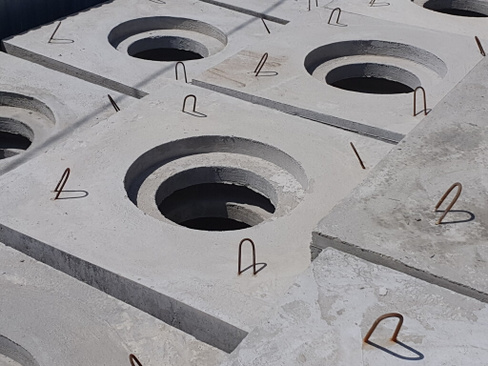

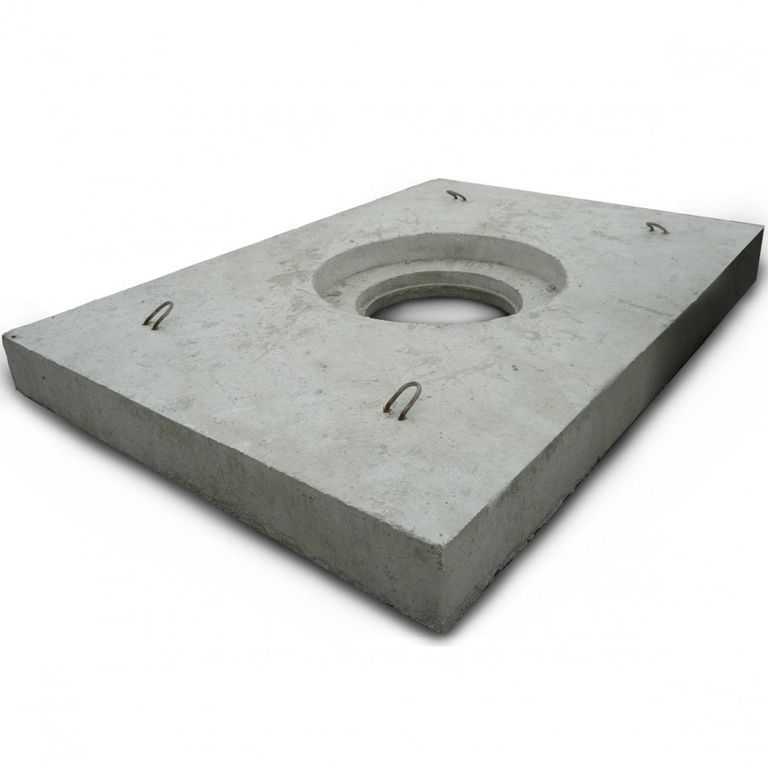

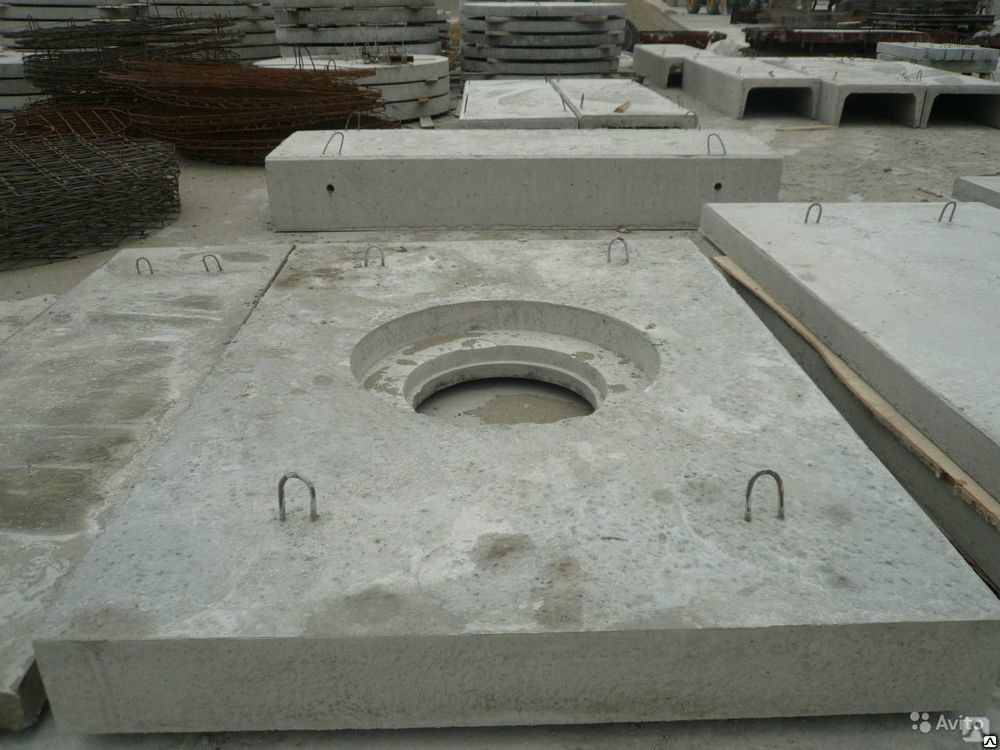

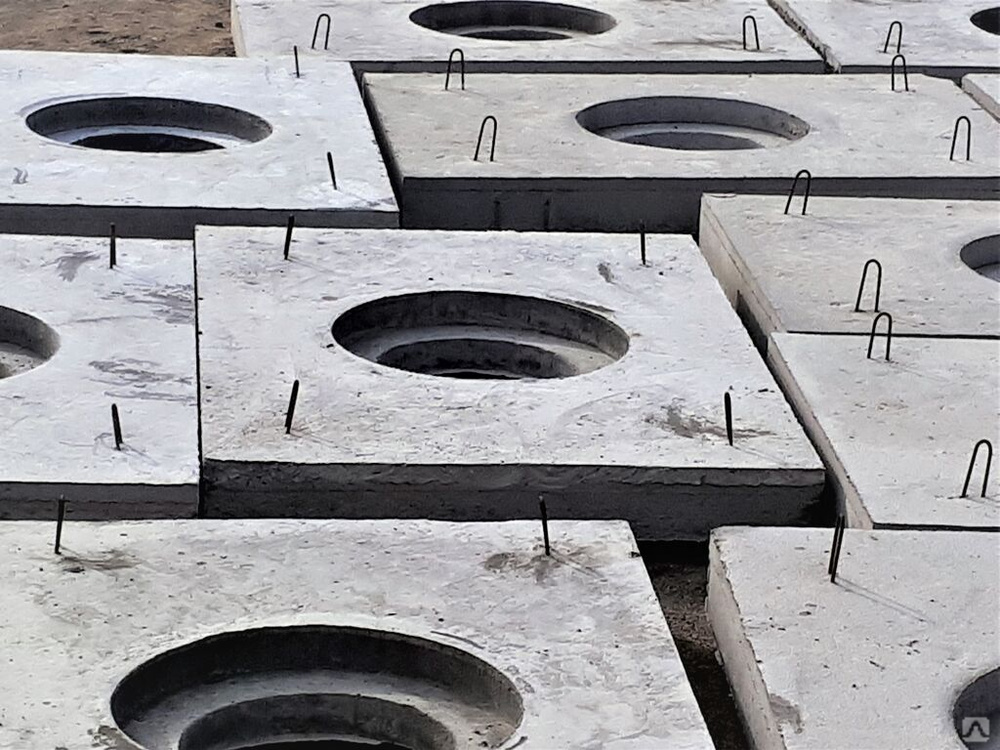

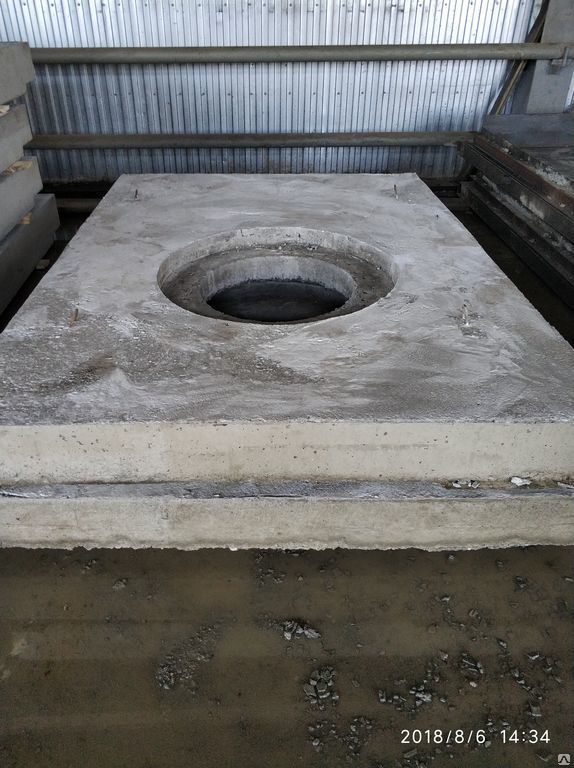

Плита дорожная ПД 6 — это высокопрочное изделие на основе армированного бетона, с отверстием внутри, предназначенным для вставки в него чугунного или полимерно-песчаного-люка. ПД 6 используется при строительстве водопроводных и канализационных колодцев, устанавливаемых на проезжих частях городских и областных автомагистралей. В целом, конструкции железобетонных колодцев являются широко используемыми сооружениями. Без них не возможно обустройство различных инженерных сетей, водоотводных коммуникаций, а также канализационных септиков. Использование таких сооружений целесообразно, так как они обладают высокой устойчивостью к деформациям, негативному воздействию грунтовых вод и почвы.
Расшифровка маркировки
Для упрощения поиска изделия в широком номенклатурном ряду, каждый железобетонный строительный элемент наделяется определенной маркировкой.
1. ПД — название изделия — плита дорожная;
2. 6 — типоразмер.
Сбоку на готовой дорожной плите прописывается марка, дата выпуска, также там может быть указан товарный символ завода-изготовителя. Применяемая здесь краска, должна быть темных оттенков, прочная на истирание, свето- и водостойкая, быстровысыхающая.
Материалы и производство
Регламентом для изготовления железобетонных дорожных плит для колодезной конструкции является Серия 3.900.1-14. Производство осуществляется методом вибропрессования. Вибропрессование — это особая технология производства изделий для строительства, в основу ее положены уплотнение полусухой твердой смеси, под действием давления сверху, а вибрации — снизу.
Для того чтобы будущая плита успешно справлялась с постоянными и временными нагрузками, помимо использования плотного бетона, в нее закладывают прочный стальной каркас. Данный каркас представляет собой стальную сетку из прутков из стали класса А-I и А-III. Прутки соединены между собой контактно-точечной сваркой. Дополнительно, процесс производства предусматривает наличие в конструкции специальных монтажных петель из стали класса А-I, посредством которых выполняется легкая установка изделия на необходимые крепления.
Контрольные испытания на прочность и трещиностойкость являются завершающим этапом производственного процесса. Благодаря им определяется то, на сколько изделие качественно выполнено.
Хранение и транспортировка

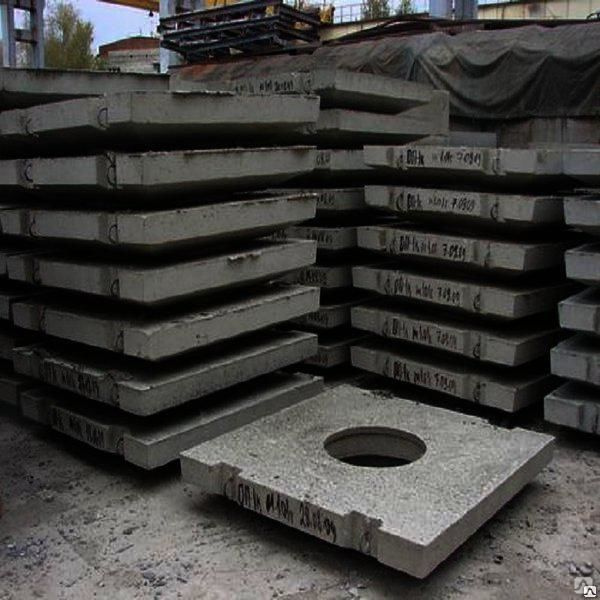

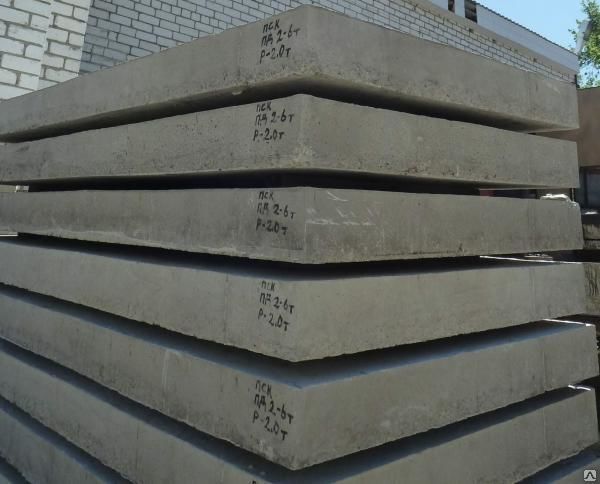

Складирование железобетонных дорожных плит осуществляется в их рабочем положении, лицевой стороной вверх. Конструкции укладываются друг на друга, образуя штабель, который должен быть не более чем два с половиной метра в высоту. Перевозят изделия специальным транспортом, с использованием специальных креплением, и учетом всех мер безопасности. Важным условием, как при хранении, так и при транспортировке ПД 6, является использование инвентаря из сухой древесины — подкладок и прокладок толщиной не менее четырех сантиметров.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Размеры дорожной плиты ПДН — справочная таблица
Дата публикации: 25.
03.2021

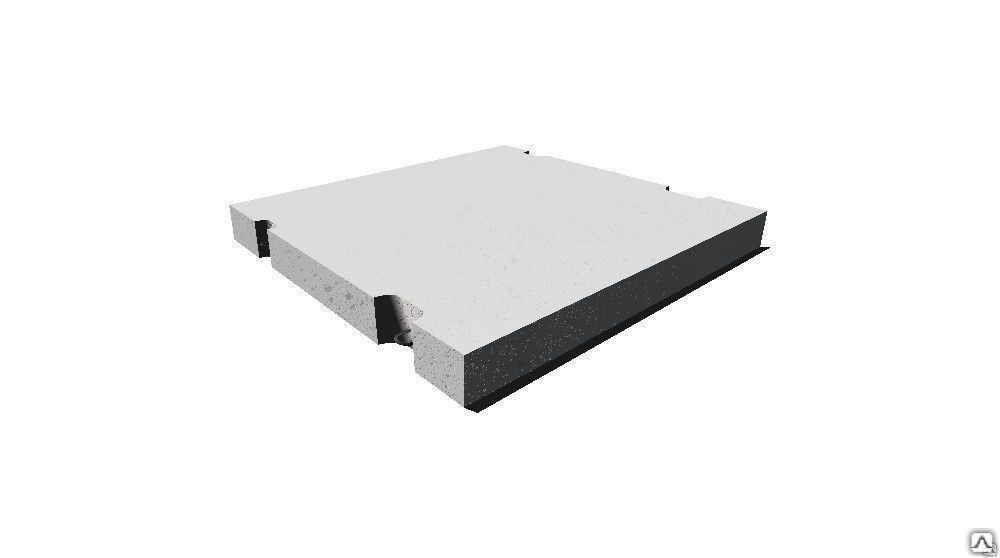

Площадка для складирования материалов открытого хранения, стоянка тяжелой колесной и гусеничной техники, временные автодороги и обустройство бытовых городков строительных площадок и пионерных поселков на осваиваемых территориях, взлетно-посадочные и рулежные полосы полевых аэродромов – все это можно сделать в короткие сроки, если использовать железобетонные крупногабаритные дорожные и аэродромные плиты. Так, плита 2ПДН-14 по ГОСТ Р 56600-2015 имеет размеры 6×2 м и закрывает сразу 12 м² площади временных автомобильных дорог, однако ее вес составляет 4,2 тн. Поэтому при укладке плит таких размеров необходим автокран, грузовысотные характеристики которого позволяют уложить несколько рядов дорожных плит с одной стоянки.
Коротко об укладке дорожных плит
Прочность дорожных плит от размеров не зависит и при устройстве временных дорог позволяет их укладывать на спланированный бульдозером грунт. Для постоянного покрытия убирается растительный грунт и выполняется песчаная подготовки толщиной, зависящей от характеристик грунта основания.
После укладки монтажные скобы свариваются друг с другом, а петлевые выемки в плитах заливаются бетоном на мелком заполнителе. В итоге получается единое покрытие, способное воспринять значительные нагрузки от интенсивного движения колесного транспорта весом 10, 30 тонн или специальной техники на гусеничном ходу. При работе с рядовыми железобетонными дорожными плитами используется стандартный четырехветвевой строп, длина которого зависит от габаритов плиты, а при работе с плитами в беспетлевом исполнении применяется специальный захват.
Таблица размеров
Размеры плит | Марка плит | Вес | Норматив |
6000х2000х180 6000х2000х140 6000х2000х140 6000х2000х140 | ПАГ18 ПДНм-АТ800 ПАГ 14 ПДН Ат ПДН 6х2 | 5100 4200 4200 4200 4200 | ГОСТ 25912-2015 серия 3. ГОСТ 25912-2015 серия 3.503.1-91 в.1 серия 3.503.1-91 в.1 |
6000х1500х140 | ПДН 6х1,5 | 3150 | серия 3.503.1-91 в.1 |
6000х1200х140 | ПДН 6х1,2 | 2500 | серия 3.503.1-91 в.1 |
3000х1750х170 3000х1750х170 3000х1750х170 3000х1750х170 3000х1750х170 | 1П30.18-10 1П30.18-30 2П30.18-10 2П30.18-30 2ПД6 | 2200 2200 2200 2200 1800 | ГОСТ 21924. ГОСТ 21924.0-84 ГОСТ 21924.0-84 ГОСТ 21924.0-84 серия 3.503.1-93 в.1 |
3000x1500x180 3000х1500х170 3000х1500х160 3000х1500х160 3000х1500х160 2980х1480х180 2980х1480х180 3000х1500х180 3000х1500х140 3000х1480х160 | 1П30.15-10 2П30.15-10 1П30.15-30 ПД 30-15-17 ПД 30-15-18 ПД 2-6 ПД 2-9,5 ПД 3-1,5 ПД 3-2 ПД 30-15-16 | 2000 2000 2000 2000 2000 2000 2000 2000 2000 1800 | ГОСТ 21924. ГОСТ 21924.0-84 ГОСТ 21924.0-84 серия 3.503.1-93 в.1 серия 3.503.1-93 в.1 серия 3.503-17 в.1 серия 3.503-17 в.1 серия 3.503-17 в.1 серия 3.503-17 в.1 серия 3.503.1-93 в.1 |
2980х1180х220 | ПД 3-16 | 1900 | серия 3.503.1-93 в.1 |
2000х2000х140 | ПД 2-2 | 2000 | серия 3.503.1-93 в.1 |
1990х1490х170 1990х1490х210 1990х1490х210 | ПД 20-15-6 ПДС 20-15-6 ПД 20-15-17 ПДС 20-15-17 | 1230 1230 1530 1530 | серия 3. серия 3.503.1-93 в.1 серия 3.503.1-93 в.1 серия 3.503.1-93 в.1 |
1750х1750х170 1750х1750х170 | 1П18.18-10 1П18.18-30 | 1200 1200 | ГОСТ 21924.0-84 ГОСТ 21924.0-84 |
1500х1750х160 1500х1750х160 1500х1750х160 1500х1750х160 1480х1730х180 | 1П18.15-10 1П18.15-30 2П18.15-10 2П18.15-30 ПД -6 | 1030 1030 1030 1030 1150 | ГОСТ 21924. ГОСТ 21924.0-84 ГОСТ 21924.0-84 ГОСТ 21924.0-84 серия 3.503.1-93 в.1 |
1500х1500х170 1500х1500х170 1500х1500х170 | 1П15.15-10 2П15.15-10 2П15.15-30 1П15.15-30 | 950 950 950 950 | ГОСТ 21924.0-84 ГОСТ 21924.0-84 ГОСТ 21924.0-84 ГОСТ 21924.0-84 |
503.1-91 в.1
0-84
0-84
503.1-93 в.1
0-84Маркировка
Размеры железобетонных дорожных плит и их основные свойства указываются, как правило, в их маркировке. Так, в серии 3.503.1-91 в.1 марка ПДН 6×2 – плита дорожная предварительно напряженная размерами 6×2 м, а в ГОСТ 21924.
0-84: 1П 30.18-30 – прямоугольная дорожная плита для постоянных дорог размерами 3,0×1,8 м, рассчитанная на проезд автомобилей весом 30 тонн. Плиты аэродромные гладкие ПАГ по ГОСТ 25912-2015 выпускаются одного размера – 6×2 м, поэтому в их маркировке указывается толщина изделия в см: ПАГ 14, ПАГ 18 или ПАГ 20. Для изготовления дорожных плит используется тяжелый бетон класса прочности на сжатие не менее В 27,5, а марка по водонепроницаемости и по морозостойкости выбирается в зависимости от климатических условий и назначения дороги: для постоянных дорог от F100 и W2 до F200 и W4, а для временных от F75 до F150 и W2.

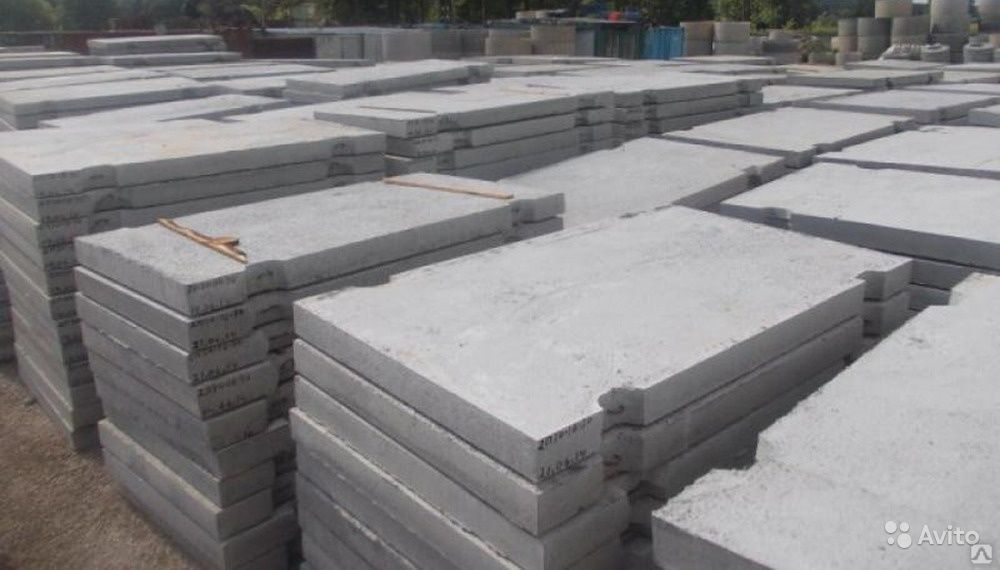

Хранение и доставка плит

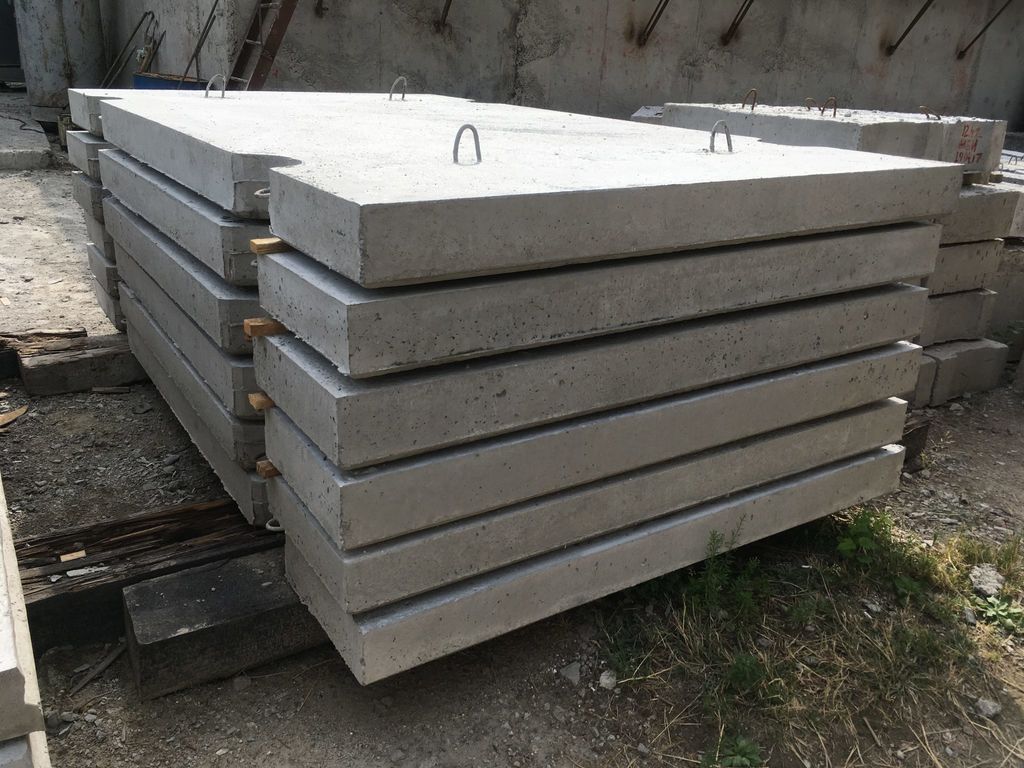

Складирование и хранение железобетонных дорожных плит производится штабелями высотой не более 2 м с прокладками между ними толщиной не менее 25 мм, а опирание штабеля на грунтовое основание производится через подкладки толщиной не менее 100 мм, а на твердое основание – не менее 50 мм. Подкладки располагаются у мест подъема плит. При доставке дорожных плит на автомобильном или речном транспорте они должны раскрепляться таким образом, чтобы избежать смещения конструкций в ходе перевозки.
Другие статьи по теме:
Маркировка плиты ПДН | Вес плит ПДН | Армирование плиты ПДН |
Также у нас в наличии:
Плиты ПДН (ЖБИ) | Плиты перекрытия ПК | Бетон с доставкой |
6-дюймовый двухдисковый межфланцевый обратный клапан
5-дюймовый двухдисковый межфланцевый обратный клапан, без фиксатора6-дюймовый двухдисковый межфланцевый обратный клапан, без фиксатора
Описание продукта
Клапан серии 31 для США Межфланцевый обратный клапан
Корпус из чугуна, нержавеющая сталь 316 внутренние детали и крепеж из стали, пружина из нержавеющей стали 316, уплотнение из EPDM
6-дюймовый межфланцевый обратный клапан имеет следующие характеристики:
- A: 8 3/4″, B: 3″, C: 6 1/16″ , D: 1 15/16″ – см.
схему - ASME Класс 125
- EPDM Температурный диапазон: от -40°F до 300°F
- Максимальное рабочее давление: 250 psi при 60°F
- Собран, проверен и испытан в США
схему
Клапан US Series 31 Двухдисковые межфланцевые обратные клапаны
Двойные пластинчатые межфланцевые обратные клапаны были предпочтительным выбором на протяжении десятилетий из-за их проверенной надежности и низкого перепада давления. Все обратные клапаны US Valve проходят испытания в соответствии с API 598 и должны соответствовать или превосходить все применимые стандарты API, ANSI и ASTM.
Межфланцевые обратные клапаны с двумя пластинами обладают впечатляющими преимуществами по сравнению с другими типами обратных клапанов.
- Низкий перепад давления (высокое Cv)
Межфланцевые обратные клапаны с двумя пластинами имеют большую открытую площадь, чем другие конструкции, что снижает падение давления по сравнению с поворотными, подъемными или другими обратными клапанами. - Малый вес
Уменьшает вес на 80–90 % по сравнению с обычными фланцевыми обратными клапанами. - Низкая стоимость
