Аппарат плазменной резки Hypertherm Powermax 65
КУПИТЬ В ЛИЗИНГ >>>
Аппарат для ручной и механизированной плазменной резки металла.
Толщина металла при ручной резке 25 мм
Толщина металла при механизированной резке 12 мм
Скорость съема металла 4,8 кг в час
Профиль кромки 3,5 мм Г x 6,6 мм Ш
Оснащенный последними высокотехнологическими разработками, такими как технология Smart Sense™ для автоматической регулировки давления газа, аппарат Powermax65 позволяет добиваться высокой производительности. Четыре вида резака Duramax™ повышают гибкость применения и позволяют операторам выбирать нужный для работы инструмент.
Основные преимущества аппарата плазменной резки
- Технология Smart Sense™ автоматически регулирует давление газа в соответствии с режимом плазменной резки и длиной провода резака для достижения оптимальной производительности.
- Система Boost Conditioner™ (в моделях CSA) повышает производительность при использовании низковольтного питания, двигателя-генератора или нестабильной входной мощности.
- Резаки с технологией FastConnect™, дополнительным интерфейсом ЧПУ и четырьмя типами рабочего кабеля обеспечивают высокую универсальность при ручной и механизированной плазменной резке.
- Простая в использовании контрольная панель с ЖК-дисплеем, обеспечивающая удобство использования.
Основные преимущества резака

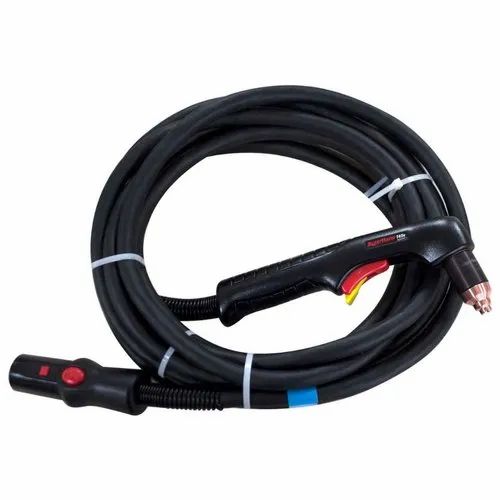

Ручные резаки H65s — 15° и H65 — 75° серии Duramax™ позволяют оператору с легкостью выбрать нужный для работы инструмент. По сравнению с предыдущими моделями резаков увеличена теплозащита рукоятки и более чем пятикратно возрос срок ее службы (по результатам тестирования с интенсивным воздействием).
Механизированные резаки M65 и M65m серии Duramax со стандартной и уменьшенной длинной цилиндрической части могут использоваться в различных системах: портальных установках, системах контроля, а также в системах резки труб и роботизированной резки.
Сопло Conical Flow™ повышает плотность энергии дуги для обеспечения превосходного качества резки с минимальным образованием окалины.
Защитный экран (патентная заявка на рассмотрении) снижает образование окалины и обеспечивает более плавную контактную резку с лучшими результатами.
Простая в использовании контрольная панель с ЖК-дисплеем, обеспечивающая удобство использования.
Применение
|
Технические характеристики аппарата Powermax 65
Значения входного напряжения | 400 В, 3-ф. , 50/60 Гц |
---|---|
Входной ток при 9 кВт | 380/400 В, 3-ф., 15,5/15 A |
Выходной ток | 20–65 A |
Номинальное выходное напряжение | 139 В пост. тока |
Рабочий цикл при 40°C |
50% при 65 A, 380/400 В, 3-ф. 100% при 46 A, 380/400 В, 3-ф. |
Напряжение холостого хода | 270 В пост. тока |
Размеры с ручками |
500 мм Г; 234 мм Ш; 455 мм В |
Масса с резаком 7,6 м | 26 кг |
Источник газа | Чистый, сухой, обезжиренный воздух или азот |
Рекомендуемая скорость потока и давление газа на входе |
Резка: 189 л/мин при 5,6 бар Строжка: 212 л/мин при 4,8 бар |
Длина силового кабеля | 3 м |
Тип источника питания | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
Работа с использованием двигателя-генератора
Мощность |
Выходной ток системы |
Производительность |
---|---|---|
15 |
65 |
Полная |
12 |
65 |
Ограниченная |
12 |
40 |
Полная |
8 |
40 |
Ограниченная |
8 |
30 |
Полная |
Технологическая карта резки
Материал | Толщина | Ток | Макс. скорость резки* |
---|---|---|---|
мм |
ампер |
мм/мин |
|
Низкоуглеродистая сталь |
3 |
45 |
5000 1430 610 350 |
Нержавеющая сталь |
3 |
45 |
4200 |
Алюминий |
6 |
65 |
5500 |
* Данные о максимальной скорости резки получены при тестировании в лаборатории компании Hypertherm.
Для получения оптимальной производительности фактические значения скорости резки могут отличаться в зависимости от используемо системы.
Дополнительные сведения см. в руководстве оператора.
Компания: Hypertherm
ЗАКАЗАТЬ
Поставщик сварочного оборудования и материалов
ТОВАР ДНЯ
БАРС
Новинка нашего ассортимента БАРСВЕЛД
В каталог
BARSWELD Официальный дилер Официальный дилер в Москве К продукции С Днём мотоциклиста!
Сварочное оборудование
Сварочные тракторы и аксессуары (SAW)
Сварочные принадлежности аксессуары
Вспомогательная химия
Сварочные столы
Сварочные материалы
Газосварочное оборудование
Средства индивидуальной защиты
Компрессорное оборудование
Строительное оборудование
Электростанции
Электротовары
Оборудование для автосервиса
Инструмент и оснастка
Пены и герметики
Отопители
Садовая техника
Самое популярное
Товар
Параметры
Цена
Кол-во
Купить
ПРОМЫШЛЕННЫЕ АППАРАТЫ
Сварочные аппараты для промышленности и строительных объектов.
Товар
Параметры
Цена
Кол-во
Купить
Сварочное оборудование
В каталог
Сварочные материалы
В каталог
Генераторы
В каталог
Наша компания – профессиональный дистрибьютор электротехнической продукции с богатым опытом. Сегодня поставляемый нашей компанией ассортимент удовлетворяет потребности десятков тысяч клиентов: промышленные предприятия, производителей электрощитового оборудования, предприятия инфраструктуры, электромонтажные и строительные компании, частных монтажников, розничные магазины, проектировщиков и частных лиц.
Приобрести продукцию из широчайшего ассортимента, от клеммы до трансформатора, могут клиенты в более чем 800 городах России. Мы всегда тщательно подходим к выполнениям гарантийных обязательств и неуклонно следим за качеством поставляемого оборудования и его соответствии мировым стандартам и нормам электротехнической безопасности.
Мы постоянно работаем над улучшением взаимодействия с нашими клиентами: открываем новые товарные направления, такие как оборудование для систем безопасности и строительный крепеж, создаем новые сервисы, расширяем географию присутствия.
Любые способы оплаты
Скидки постоянным клиентам
Гарантия качества на товар
Источник плазменной резки Hypertherm Powermax 1650
Главная > Комплектующие > Расходные материалы
Расходные материалы для механизированной плазменной резки
Экранированные части
Наименование |
Рабочий ток резки |
|||
100 A |
80 A |
60 A |
40 A |
|
Экран |
220047 |
120930 |
120930 |
120930 |
Крепежный колпачек |
220048 |
120928 |
120928 |
120928 |
Крепежный колпачок |
220206 |
220061 |
220061 |
220061 |
Сопло |
220011 |
120927 |
120931 |
120932 |
Электрод |
220037 |
120926 |
120926 |
120926 |
Завихритель |
220051 |
120925 |
120925 |
120925 |
Неэкранированные части
Наименование |
Рабочий ток резки |
|||
100 A |
80 A |
60 A |
40 A |
|
Отражатель |
120979 |
120979 |
120979 |
120979 |
Крепежный колпачок |
220048 |
120928 |
120928 |
120928 |
Сопло |
220064 |
120980 |
220007 |
220006 |
Электрод |
220037 |
120926 |
120926 |
120926 |
Завихритель |
220051 |
120925 |
120925 |
120925 |
Fine Cut части
Наименование |
Рабочий ток резки |
|||
100 A |
80 A |
60 A |
40 A |
|
Отражатель |
— |
— |
— |
120979 |
Отражатель, CE |
— |
— |
— |
220325 |
Экран ** |
— |
— |
— |
220404 |
Крепежный колпачок |
— |
— |
— |
120928 |
Крепежный колпачок ** |
— |
— |
— |
220061 |
Сопло |
— |
— |
— |
220329 |
Электрод |
— |
— |
— |
120926 |
Завихритель |
— |
— |
— |
120925 |
Запасные части к механизированному резаку Powermax1650 T100M
№ |
Артикул |
Наименование |
* |
059265 |
Механизированный резак T100M, с кабелем 7,6 м |
* |
059268 |
Механизированный резак T100M, с кабелем 10,7 м. |
* |
059272 |
Механизированный резак T100M, с кабелем 15,2 м. |
1 |
128754 |
Запасной комплект основной части резака T100M |
2 |
027889 |
Зажим |
3 |
058519 |
Уплотнительное кольцо |
4 |
128639 |
Запасной комплект датчика колпачка |
5 |
075571 |
Крепежные винты датчика колпачка |
6 |
128768 |
Головка горелки |
7 |
128643 |
Запасной комплект посадочной трубы горелки |
8 |
075004 |
Крепежный винт посадочной трубы |
9 |
128710 |
Фиксирующая муфта горелки |
10 |
128753 |
Запасной комплект питающего провода 7,6 м. |
11 |
128751 |
Запасной комплект питающего провода 10,7 м. |
12 |
128759 |
Запасной комплект питающего провода 15,2 м. |
13 |
128638 |
Набор для ремонта (только для сервисных центров) |
|
128645 |
Набор инструментов |
9 |
027012 |
Смазка силиконовая, тюбик 2 унции (57г). |
10 |
027055 |
Смазка силиконовая, тюбик ¼ унции(3,7г) |
11 |
028872 |
Охлаждающая жидкость 3,8 л. |
Расходные материалы для ручной плазменной резки
Экранированные части
Наименование |
Рабочий ток резки |
|||
100 A |
80 A |
60 A |
40 A |
|
Экран |
220065 |
120929 |
120929 |
120929 |
Крепежный колпачек |
220048 |
120928 |
120928 |
120928 |
Сопло |
220011 |
120927 |
120931 |
120932 |
Электрод |
220037 |
120926 |
120926 |
120926 |
Завихритель |
220051 |
120925 |
120925 |
120925 |
Неэкранированные части
Наименование |
Рабочий ток резки |
|||
100 A |
80 A |
60 A |
40 A |
|
Отражатель |
120979 |
120979 |
120979 |
120979 |
Крепежный колпачок |
220048 |
120928 |
120928 |
120928 |
Сопло |
220064 |
120980 |
220007 |
220006 |
Электрод |
220037 |
120926 |
120926 |
120926 |
Завихритель |
220051 |
120925 |
120925 |
120925 |
Fine Cut части
Наименование |
Рабочий ток резки |
|||
100 A |
80 A |
60 A |
40 A |
|
Экран |
120977 |
120977 |
120977 |
— |
Крепежный колпачок |
220048 |
120928 |
120928 |
— |
Сопло |
220063 |
120978 |
220059 |
— |
Электрод |
220037 |
120926 |
120926 |
— |
Завихритель |
220051 |
120925 |
120925 |
— |
Запасные части к ручному резаку Powermax1650 T100
№ |
Артикул |
Наименование (рус. ) |
* |
059264 |
Ручной резак T100, с кабелем 7,6 м. |
* |
059270 |
Ручной резак T100, с кабелем 15,2 м. |
1 |
128767 |
Запасной комплект основной части резака T100 |
2 |
027889 |
Зажим |
3 |
058519 |
Уплотнительное кольцо |
4 |
128639 |
Запасной комплект датчика колпачка |
5 |
075571 |
Крепежные винты датчика колпачка |
6 |
128768 |
Головка горелки |
7 |
128644 |
Корпус для резака |
8 |
075586 |
Крепежные винты для корпуса резака |
9 |
002244 |
Предохранительная защелка |
10 |
027254 |
Пружина для предохранительной защелки |
11 |
128755 |
Запасной комплект питающего провода 7,6 м. |
12 |
128752 |
Запасной комплект питающего провода 15,2 м. |
13 |
128638 |
Набор для ремонта (только для сервисных центров) |
14 |
128642 |
Запасной комплект пускового включателя |
9 |
027012 |
Смазка силиконовая, тюбик 2 унции (57г). |
10 |
027055 |
Смазка силиконовая, тюбик ¼ унции(3,7г) |
11 |
028872 |
Охлаждающая жидкость 3,8 л. |
Бесплатная консультация
Заполните форму и наш специалист перезвонит Вам в течение 30 минут в рабочее время Обязательное поле * Ваше имя * Телефон * E-mail
|
Плазменный резак Powermax45 XP и расходные материалы
Приложения
Резка с перетаскиванием
Для протаскивания резака непосредственно по заготовке
Резка с увеличенным радиусом действия
Для улучшения обзора и доступа при резке в ограниченном пространстве
Строжка с увеличенным радиусом действия
Для улучшения видимости и доступа при резке в ограниченном пространстве
Резка мелких деталей
Для узкого пропила с минимальным образованием окалины и зоны термического влияния
Резка заподлицо
Для резки ближе к основному материалу под углом 45 градусов
Максимально контролируемая строжка
Для точного удаления металла, более мелких профилей строжки и промывки легких металлов
Механизированная резка
Для портативной автоматизации и настольной резки
Маркировка
Для надрезов, обозначения деталей, отверстий или мест сварки
Прецизионная строжка
Для удаления точечных и прихваточных швов при очень низком выходном токе (<25 А)
Максимальное удаление строжки
Для агрессивного удаления металла, глубокой строжки и экстремальной промывки металла
Попробуйте Powermax125
Технические характеристики
Входное напряжение (± 10%) | CSA | 200–240 В, 1 фаза, 50–60 Гц ИЛИ 480 В, 3 фазы, 50–60 Гц 1 |
---|---|---|
CE/CCC | 230 В, 1 фаза, 50–60 Гц ИЛИ 400 В, 3 фазы, 50–60 Гц | |
Входной ток при 6,5 кВт | CSA | 200–240 В, 1 фаза, 39/32 А ИЛИ 480 В, 3 фазы, 9,4 А 1 |
CE/CCC | 230 В, 1 фаза, 33 А ИЛИ 400 В, 3 фазы, 10 А | |
Выходной ток | 10–45 А | |
Номинальное выходное напряжение | 145 В пост. тока | |
Рабочий цикл при 40° C (104° F) | CSA | 50 % при 45 А, 200–240 В, 1 фаза |
CE/CCC | 50 % при 45 А, 230 В, 1 фаза 60 % при 41 А, 230 В, 1 фаза 100 % при 32 А, 230 В, 1 фаза 50 % при 45 А, 400 В, 3 -PH 60 % при 41 А, 400 В, 3 фазы 100 % при 32 А, 400 В, 3 фазы | |
Напряжение холостого хода (OCV) | 275 В пост. тока (200–240 В, CSA/CE/CCC и 480 В, CSA) 265 В пост. тока (400 В CE/CCC) | |
Размеры с ручками | 442 мм (17,4″) D; 173 мм (6,8 дюйма) Вт; 357 мм (14,1″) В | |
Вес с резаком 6,1 м (20 футов) | CSA | 14 кг (31 фунт) |
CE/CCC | 15 кг (33 фунта) | |
Газоснабжение | Резка: воздух (чистый, сухой и безмасляный), азот, F5 Строжка: воздух (чистый, сухой и безмасляный), азот, F5 Маркировка: воздух (чистый сухой и безмасляный) аргон | |
Рекомендуемый вход газа расход/давление | 188 л/мин (400 стандартных кубических футов в час) при 5,9 бар (90 фунтов на кв. дюйм) | |
Длина кабеля питания | 3 м (10 футов) | |
Источник питания | Инвертор – БТИЗ | |
Требования к приводу двигателя | 12,5 кВА (10 кВт) для полной мощности 45 А | |
Электрическая эффективность | 88% | |
Возможность вторичной переработки | 100% | |
Сертификаты | Сертифицировано CSA для использования в Америке и Азии, кроме Китая. CCC для использования в Китае. CE, RCM, ГОСТ-ТР, УкрСЕПРО и сербский AAA для использования в Европе, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, где они приняты. | |
Гарантия | Блок питания: 3 года Резак: 1 год |
1 Только для использования в Северной Америке.
Работа генератора с приводом от двигателя
Мощность привода двигателя | Выходной ток системы | Производительность (дуговое растяжение) |
---|---|---|
10 кВт | 45 А | Полный |
8 кВт | 45 А | Ограниченный |
6 кВт | 30 А | Полный |
Режущая способность
Режущая способность | Толщина | Скорость резки |
---|---|---|
Резка | ||
Рекомендуемый | 16 мм (5/8″) 22 мм (7/8″) | 500 мм/мин (20 дюймов/мин) 250 мм/мин (10 дюймов/мин) |
Отрыв (ручная резка) | 29 мм (1-1/8″) | 125 мм/мин (5 дюймов в минуту) |
Пирс* | 12 мм (1/2″) |
* Номинал прожига для ручного использования или с автоматическим контролем высоты резака.
Вместимость | Скорость съема металла | Профиль паза |
---|---|---|
Строжка | ||
Типовая выемка | 3,4 кг (7,5 фунта) в час | 3,2 мм (0,12″) Г x 6,8 мм (0,26″) Ш |
Производственная карта резки
Материал | Толщина дюймов | Ток ампер | Скорость производственной резки* изобр/мин | |
---|---|---|---|---|
Мягкая сталь | 10 шт. | 45 | 181 | |
1/4 | 45 | 72 | ||
3/8 | 45 | 38 | ||
1/2 | 45 | 24 | ||
5/8 | 45 | 16 | ||
Нержавеющая сталь | 10 шт. | 45 | 134 | |
1/4 | 45 | 59 | ||
3/8 | 45 | 29 | ||
1/2 | 45 | 19 | ||
5/8 | 45 | 13 | ||
Алюминий | 1/8 | 45 | 263 | |
1/4 | 45 | 104 | ||
3/8 | 45 | 42 | ||
1/2 | 45 | 26 | ||
5/8 | 45 | 14 |
Материал | Толщина мм | Ток ампер | Скорость производственной резки* мм/мин |
---|---|---|---|
Мягкая сталь | 3 | 45 | 5590 |
6 | 45 | 2110 | |
10 | 45 | 920 | |
12 | 45 | 690 | |
16 | 45 | 400 | |
Нержавеющая сталь | 3 | 45 | 4725 |
6 | 45 | 1695 | |
10 | 45 | 870 | |
12 | 45 | 540 | |
16 | 45 | 320 | |
Алюминий | 3 | 45 | 7120 |
6 | 45 | 3095 | |
10 | 45 | 1015 | |
12 | 45 | 745 | |
16 | 45 | 340 |
* Производственные скорости резки получены в результате лабораторных испытаний Hypertherm. Для обеспечения оптимальной производительности резки фактическая скорость резки может варьироваться в зависимости от условий резки. Более подробную информацию см. в руководстве оператора.
Охрана окружающей среды является основной ценностью Hypertherm. Наша продукция Powermax разработана в соответствии с глобальными экологическими нормами, включая директиву RoHS, и превосходит их.
Информация о покупке
Посетите нашу страницу «Где купить», чтобы найти потенциального партнера, или свяжитесь напрямую с Hypertherm, если вам нужна дополнительная помощь.
Стандартные конфигурации
Ниже приведены некоторые из наиболее распространенных конфигураций системы, которые включают источник питания, горелку и рабочий кабель.
Ручной резак 75° | Ручной резак 75° и 15° | |||
---|---|---|---|---|
Блоки питания | Конфигурация напряжения | Трос 6,1 м (20 футов) | Трос 15,2 м (50 футов) | Провода 6,1 м (20 футов) |
без пульта дистанционного управления | ||||
Стандартный блок питания | 200–240 В CSA 1 | 088112 | 088114 | |
Блок питания с портом CPC и делителем напряжения | 200–240 В CSA 1 | 088113 | 088115 | 088124 |
Стандартный блок питания | 480 В CSA 1 | 088126 | 088128 | |
Блок питания с портом CPC и делителем напряжения | 480 В CSA 1 | 088127 | 088129 | |
Стандартный блок питания | 230 В CE/CCC 3 | 088130 | 088132 | |
Блок питания с портом CPC и делителем напряжения | 230 В CE/CCC 3 | 088131 | 088133 | |
Стандартный блок питания | 400 В CE/CCC 3 | 088144 | 088146 | |
Блок питания с портом CPC и делителем напряжения | 400 В CE/CCC 3 | 088145 | 088147 |
Полноразмерный механизированный резак 180° | Полноразмерный механизированный резак 180° и ручной резак 75° | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Блоки питания | Конфигурация напряжения | Трос 7,6 м (25 футов) | Трос 10,6 м (35 футов) | 15,2 м (50 футов) поводок | Провода длиной 6,1 м (20 футов) и 7,6 м (25 футов) | ||||||||||
с пультом дистанционного управления | без пульта дистанционного управления | с кабелями ввода-вывода (без подвески) | с пультом дистанционного управления | с пультом дистанционного управления | без пульта дистанционного управления | с кабелями ввода-вывода (без подвески) | с пультом дистанционного управления | ||||||||
Блок питания с портом CPC и делителем напряжения | 200–240 В CSA 1 | 088116 | 088121 | 088117 | 088118 | 088122 | 088123 | ||||||||
Блок питания с портом CPC, делителем напряжения и последовательным портом | 200–240 В CSA 1 | 088119 | 088120 | ||||||||||||
Блок питания с портом CPC и делителем напряжения | 230 В CE/CCC 3 | 088134 | 088141 | 088135 | 088136 | ||||||||||
Блок питания с портом CPC, делителем напряжения и последовательным портом | 230 В CE/CCC 3 | 088139 | 088140 | ||||||||||||
Блок питания с портом CPC и делителем напряжения | 400 В CE/CCC 3 | 088148 | 088155 | 088149 | 088150 | ||||||||||
Блок питания с портом CPC, делителем напряжения и последовательным портом | 400 В CE/CCC 3 | 088153 | 088154 |
1 Для использования в Америке и Азии, кроме Китая.
2 Только для использования в Северной Америке.
3 Для использования во всех регионах, кроме Северной Америки.
Пользовательские конфигурации
Выберите источник питания, резак, комплект расходных материалов, рабочий кабель и другие компоненты.
Блоки питания
Стандартный блок питания | Блок питания с портом CPC и делителем напряжения | Блок питания с портом CPC, делителем напряжения и последовательным портом | |
---|---|---|---|
200–240 В CSA 1 | 088092 | 088104 | 088105 |
480 В CSA 2 | 088095 | 088110 | 088111 |
230 В CE/CCC 3 | 088093 | 088106 | 088107 |
400 В CE/CCC 3 | 088094 | 088108 | 088109 |
1 Для использования в Америке и Азии, кроме Китая.
2 Только для использования в Северной Америке.
3 Для использования во всех регионах, кроме Северной Америки.
Варианты расходных материалов для стартового набора
При заказе индивидуальной системы вы можете выбрать один из следующих комплектов расходных материалов:
Портативный | Механизированный | Механизированный с омическим стопорным колпачком | |
---|---|---|---|
Комплект | 428559 | 428560 | 428561 |
Duramax
® Варианты блокировки резакаРоботизированные и мини-механизированные резаки Duramax, а также резаки Duramax Hyamp® также совместимы с Powermax45 XP.
Ручные фонари | Машинные резаки | Роботизированные горелки | |||||
---|---|---|---|---|---|---|---|
Длина кабеля | 75° | 15° | 180° | Мини 180° | 45° | 90° | 180° |
4,5 м (15 футов) | 059476 * | 059481 * | |||||
6,1 м (20 футов) | 088164 | 088162 | |||||
7,6 м (25 футов) | 088167 | 059482 * | 059464 * | 059465 * | 059466 * | ||
10,6 м (35 футов) | 088168 | 059483 * | |||||
15,2 м (50 футов) | 088165 | 088163 | 088169 | 059484 * | |||
22,8 м (75 футов) | 059475 * | 059472 * | 059480 * |
* Без выключателя отключения резака
Варианты кабелей
Рабочие тросы | Кабели управления | |||||
---|---|---|---|---|---|---|
Длина кабеля | Ручной зажим | Пульт дистанционного управления | ЧПУ, лепестковый разъем, разделенное напряжение | ЧПУ, лепестковый разъем, без разделения напряжения | Последовательный порт RS-485, без оконечной нагрузки | Последовательный порт RS-485, D-sub |
7,6 м (25 футов) | 223595 | 128650 | 228350 | 023206 | 223236 | 223239 |
15,2 м (50 футов) | 223596 | 128651 | 228351 | 023279 | 223237 | 223240 |
22,8 м (75 футов) | 223127 | 128652 |
Ресурсы
Посмотреть все
Плазменный резак Powermax125 и расходные материалы
Приложения
Резка с перетаскиванием
Для протаскивания резака непосредственно по заготовке
Резка мелких деталей
Для узкой ширины пропила с минимальным образованием окалины и зоны термического влияния
Резка заподлицо
Для резки ближе к основному материалу под углом 45 градусов
Максимально контролируемая строжка
Для точного удаления металла, более мелкой строжки и промывки легкого металла
Максимальное удаление строжки
Для агрессивного удаления металла, глубокой строжки и экстремальной промывки металла
Механизированная резка
Для портативной автоматизации и резки на столе
Попробуйте Powermax45 XP
Строжка с увеличенной досягаемостью
Для улучшения видимости и доступа при строжке в ограниченном пространстве
Попробуйте Powermax45 XP
Маркировка
Для надрезов, обозначения деталей, отверстий или мест сварки
Попробуйте Powermax45 XP
Прецизионная строжка
Для удаления точечных и прихваточных швов при очень низком выходном токе ( Попробуйте Powermax45 XP
Технические характеристики
Входное напряжение | CSA | 480/600 В, 3 фазы, 50/60 Гц |
---|---|---|
СЕ | 400 В, 3 фазы, 50/60 Гц | |
ССС | 380 В, 3 фазы, 50/60 Гц | |
Входной ток при 21,9 кВт | 300/400/480/600 В, 38/36/31/24 А | |
Выходной ток | 30–125 А | |
Номинальное выходное напряжение | 175 В постоянного тока | |
Рабочий цикл при 40° C (104° F) | 100 % при 125 А | |
Напряжение холостого хода (OCV) |
| |
Размеры с ручками | 592 мм Г; 274 мм Вт; 508 мм В (23,3 дюйма Г; 10,8 дюйма Ш; 20,0 дюйма В) | |
Вес с резаком 7,6 м (25 футов) |
| |
Газоснабжение | Чистый, сухой, безмасляный воздух или азот | |
Рекомендуемый вход газа расход/давление | Резка: 260 л/мин (550 станд. куб. футов в час) при 5,9 бар (85 фунтов на кв. дюйм) Строжка: 212 л/мин (450 станд. куб. футов в час) при 4,1 бар (60 фунтов на кв. дюйм) | |
Длина кабеля питания | 3 м (10 футов)* | |
Источник питания | Инвертор – БТИЗ | |
Требование к приводу двигателя | 40 кВт для полной мощности 125 А | |
Сертификаты | Сертифицировано CSA для использования в Америке и Азии, кроме Китая. CE, C-Tick, CU/ГОСТ, Укр и Сербский – для использования в Европе, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, где они приняты. CCC для использования в Китае. | |
Гарантия | На источники питанияпредоставляется 3-летняя гарантия, а на горелки — 1 год. |
*В некоторых моделях CCC нет шнура питания.
Работа генератора с приводом от двигателя
Мощность привода двигателя | Выходной ток системы | Производительность (дуговое растяжение) |
---|---|---|
40 кВт | 125 А | Полный |
30 кВт | 125 А | Ограниченный |
30 кВт | 100 А | Полный |
25 кВт | 100 А | Ограниченный |
22,5 кВт | 75 А | Полный |
20 кВт | 75 А | Ограниченный |
20 кВт | 60 А | Полный |
15 кВт | 60 А | Ограниченный |
12 кВт | 40 А | Полный |
10 кВт | 40 А | Ограниченный |
10 кВт | 30 А | Полный |
8 кВт | 30 А | Ограниченный |
Вместимость
Вместимость | Толщина | Скорость резки |
---|---|---|
Резка | ||
Рекомендуемый | 38 мм (1-1/2″) | 457 мм/мин (18 дюймов в минуту) |
44 мм (1-3/4″) | 250 мм/мин (10 дюймов в минуту) | |
Отрыв (ручная резка) | 57 мм (2-1/4″) | 125 мм/мин (5 дюймов в минуту) |
Пирс * | 25 мм (1″) |
* Номинал прожига для ручного использования или с автоматическим контролем высоты резака
Емкость | Скорость съема металла | Профиль паза |
---|---|---|
Строжка | ||
Типовая выемка | 12,52 кг/ч (27,6 фунта/ч) | 4,3 мм — 7,9 мм Г x 6,1 мм — 9,9 мм Ш (0,17-0,31″ Г x 0,24-0,39″ Ш) |
Охрана окружающей среды — основная ценность Hypertherm. Наша продукция Powermax разработана в соответствии с глобальными экологическими нормами, включая директиву RoHS, и превосходит их.
Информация о покупке
Посетите нашу страницу «Где купить», чтобы найти потенциального партнера, или свяжитесь напрямую с Hypertherm, если вам нужна дополнительная помощь.
Стандартные конфигурации
Ниже приведены стандартные конфигурации системы, которые включают источник питания, горелку и рабочий кабель.
Ручной резак 85° | 85° и 15° ручные резаки | Полноразмерный механизированный резак 180° | Полноразмерный механизированный резак 180° и ручной резак 85° | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Блоки питания | Конфигурации напряжения | 7,6 м (25 футов) | 15,2 м (50 футов) | 7,6 м (25 футов) | 15,2 м (50 футов) | 7,6 м (25 футов) | 15,2 м (50 футов) | 15,2 м (50 футов) / 7,6 м (25 футов) | ||||
без пульта дистанционного управления | с пультом дистанционного управления | без пульта дистанционного управления | с кабелями ввода-вывода (без подвески) | с пультом дистанционного управления | без пульта дистанционного управления | с кабелями ввода-вывода (без подвески) | с пультом дистанционного управления | |||||
Блок питания с портом CPC и делителем напряжения | 480 В CSA 1 | 059536 | 059537 | 059538 | 059569 | 059539 | 059540 | 059541 | ||||
600 В CSA | 059546 | 059547 | 059555 | 059570 | 059552 | 059553 | 059554 | |||||
380 В CCC 2 | 059556 | 059557 | 059558 | 059559 | ||||||||
400 В CE 3 | 059526 | 059527 | 059528 | 059572 | 059530 | 059531 | 059529 | |||||
Блок питания с портом CPC, делителем напряжения и последовательным портом | 480 В CSA 1 | 059542 | 059544 | 059543 | 059545 | |||||||
600 В CSA 1 | 059550 | 059548 | 059551 | 059549 | ||||||||
380 В ССС | 059560 | 059561 | ||||||||||
400 В CE | 059532 | 059534 | 059533 | 059535 |
1 Для использования в Америке и Азии, кроме Китая.
2 Для использования в Китае.
3 Для использования в странах, требующих маркировки CE или ГОСТ.
Пользовательские конфигурации
Выберите источник питания, резак, комплект расходных материалов, рабочий кабель и другие компоненты.
Варианты источника питания
Блок питания с портом CPC и делителем напряжения | Блок питания с портом CPC, делителем напряжения и последовательным портом | |
---|---|---|
480 В CSA | 059488 | 059489 |
600 В CSA | 059509 | 059510 |
380 В ССС | 059490 * | 059491 * |
400 В CE | 059486 | 059487 |
* В комплект не входит шнур питания.
Варианты расходных материалов начального комплекта
(Все варианты расходных комплектов см. в соответствующем разделе)
Портативный | Механизированный | Механизированный с омическим стопорным колпачком | |
---|---|---|---|
Комплект | 428099 | 428100 | 428101 |
Опции резака Duramax Hyamp
Ручные фонари | Машинные резаки | Роботизированные горелки | Длинные фонари | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Длина кабеля | 85° | 15° | 180° | Мини 180° | 45° | 90° | 180° | 0,6 м (2′), 45° | 0,6 м (2′), 90° | 1,2 м (4′), 45° | 1,2 м (4′), 90° |
4,5 м (15 футов) | 059519 | 059514 | |||||||||
7,6 м (25 футов) | 059492 | 059495 | 059520 | 059515 | 059564 | 059565 | 059566 | 059562 | 059563 | 059567 | 059568 |
10,7 м (35 футов) | 059521 | 059516 | |||||||||
15,2 м (50 футов) | 059493 | 059496 | 059522 | 059517 | 059579 | 059580 | 059581 | 059582 | |||
22,8 м (75 футов) | 059494 | 059497 | 059523 |
Варианты кабелей
Рабочие тросы | Кабели управления | ||||||||
---|---|---|---|---|---|---|---|---|---|
Длина кабеля | Ручной зажим | С-образный зажим | Кольцевая клемма | Пульт дистанционного управления | ЧПУ, лепестковый разъем, разделенное напряжение | ЧПУ, лепестковый разъем, без разделения напряжения | ЧПУ, разъем D-sub, разделенное напряжение | Последовательный порт RS-485, без оконечной нагрузки | Последовательный порт RS-485, D-sub |
7,6 м (25 футов) | 223292 | 223298 | 223295 | 128650 | 228350 | 023206 | 223048 | 223236 | 223239 |
15,2 м (50 футов) | 223293 | 223299 | 223296 | 128651 | 228351 | 023279 | 123896 | 223237 | 223240 |
22,8 м (75 футов) | 223294 | 223300 | 223297 | 128652 |
Ресурсы
Посмотреть все
Определение плазмы — понимание плазменной резки и программного обеспечения для плазменной резки
Главная > Узнать > Технологические решения > Плазменная технология
Сочетание качества резки, производительности, эксплуатационных расходов и универсальности делает плазменную дуговую резку сегодня самым популярным процессом промышленной резки.
Что такое плазма?
Плазма — четвертое состояние вещества. Обычно мы думаем о трех состояниях материи: твердом, жидком и газообразном. Для общего элемента, воды, эти три состояния — лед, вода и пар.
Разница между этими состояниями заключается в их относительных уровнях энергии. Когда вы добавляете энергию в виде тепла ко льду, лед тает и образует воду; если вы добавите больше энергии, вода испарится и станет паром. Если бы вы добавили к пару значительно больше энергии — нагрели бы его примерно до 11 700 ° C, — пар бы распался на несколько составляющих газов и стал бы электропроводным, или ионизированным. Этот высокоэнергетический ионизированный газ называется плазмой.
Что такое плазменная резка?
Плазменный резак или система плазменной резки использует поток плазмы для передачи энергии проводящему рабочему материалу. Поток плазмы обычно формируется путем подачи газа, такого как азот, кислород, аргон или даже воздух, через узкое сопло. Электрический ток, создаваемый внешним источником питания, добавляет потоку газа достаточно энергии для его ионизации, превращая его в плазменную дугу. Вот почему этот процесс часто называют плазменно-дуговой резкой. Плазменная дуга разрезает заготовку, сначала расплавляя ее, а затем сдувая расплавленный металл.
Насколько высока температура плазменной резки?
Плазменная дуга, создаваемая плазменным резаком или системой плазменной резки, создает температуру, приближающуюся к 40 000°F, так что да, температура плазменного резака чрезвычайно высока. Для сравнения, поверхность Солнца имеет температуру около 10 000°F.
Как работает плазменный резак?
Базовый плазменный резак или система плазменной резки включает следующие компоненты:
- Источник питания — источник постоянного тока постоянного тока. Напряжение холостого хода обычно находится в диапазоне от 240 до 400 В постоянного тока. Выходной ток (сила тока) и общая мощность блока питания в киловаттах определяют скорость и толщину резки плазменной резки. Основной функцией источника питания является подача необходимой энергии для поддержания плазменной дуги после ионизации.
- Цепь зажигания вспомогательной дуги . В большинстве горелок с жидкостным охлаждением на 130 А и выше это цепь высокочастотного генератора, вырабатывающая переменное напряжение от 5000 до 10 000 вольт на частоте приблизительно 2 МГц. Это напряжение создает вспомогательную дугу высокой интенсивности внутри горелки для ионизации газа и образования плазмы. Вместо описанной выше высокочастотной пусковой схемы воздушные плазменные горелки обычно используют подвижный электрод или технологию «обратного пуска» для ионизации газа.
- Горелка — служит держателем расходуемого сопла и электрода и обеспечивает охлаждение этих деталей (газом или водой). Сопло и электрод сужают и поддерживают плазменную дугу.
Программное обеспечение для плазменной резки
Для механизированной резки программное обеспечение для плазменной резки используется для программирования машины для резки. В некоторых случаях программное обеспечение ЧПУ можно использовать для программирования отдельных деталей или небольших тиражей, но большинство изготовителей и производителей полагаются на программное обеспечение, обычно называемое программным обеспечением для раскроя CAD/CAM, которое предлагает гораздо больше функций и возможностей.
Некоторые типы программного обеспечения для раскроя CAD/CAM для плазменной резки могут контролировать и автоматически настраивать практически каждый аспект операции плазменной резки. Например, Hypertherm ProNest ® поддерживает такие параметры, как ток дуги, напряжение, предварительная подача газа, настройки потока резки, скорости резки, высота резки, типы прожига, высота прожига и многое другое. Все это призвано упростить работу механизатора и повысить производительность.
Другие функции, часто встречающиеся в программном обеспечении для плазменной резки, включают:
- Предотвращение столкновений
- Цепная резка
- Резка моста
- Резка по общей линии
- Многоголовочная резка
- Разделка скелета
В некоторых случаях программное обеспечение может помочь добиться оптимальных результатов, таких как:
- Улучшенное качество отверстий
- Упрощенная установка фаски
- Более короткое время цикла
Типичные области применения и отрасли промышленности
Плазменная дуговая резка используется как в ручных, так и в механизированных системах для резки широкого спектра проводящих материалов, включая мягкую сталь, углеродистую сталь, нержавеющую сталь, алюминий, медь, латунь и другие металлы.
Резка включает:
- Прямая резка
- Резка под углом
- Строжка
- Вырезание отверстий
- Резка и строжка с увеличенным радиусом действия
- Резка мелких деталей
- Маркировка
Отрасли и рынки включают:
- Фермерство и животноводство
- Судостроение
- Горнодобывающая промышленность
- Энергия
- HVAC и механическое производство
- Металлургические сервисные центры
- Строительное оборудование
- Ремонт автомобилей
- Произведения искусства, вывески и украшения
- Трубы и трубопроводы
- Общее строительство
- Гражданское строительство
- Универсальные мастерские и мастерские
Не знаете, какой процесс или метод использовать?
Здесь вы найдете полезную информацию:
- Оценка вашей работы
- Выбор процесса резки
Технологические решения |
Обзор процесса резки |
Оценка ваших потребностей |
Выбор процесса резки. |
