Плавниковая труба — Большая Энциклопедия Нефти и Газа, статья, страница 1
Cтраница 1
| Элемент биметаллического экономайзера.| Трубчатый воздухоподогреватель. [1] |
Плавниковая труба увеличивает удельную поверхность нагрева и повышает тепловос-приятие. Плавники увеличивают затрату металла на поверхность нагрева, но не пропорционально увеличению тепловосприятия, а меньше. [2]
| Компоновка экономайзера. [3] |
Плавниковая труба увеличивает удельную поверхность нагрева и повышает тепловосприятие. Плавники увеличивают затрату металла на поверхность нагрева, но не пропорционально увеличению теп-ловооприятия, а меньше. [4]

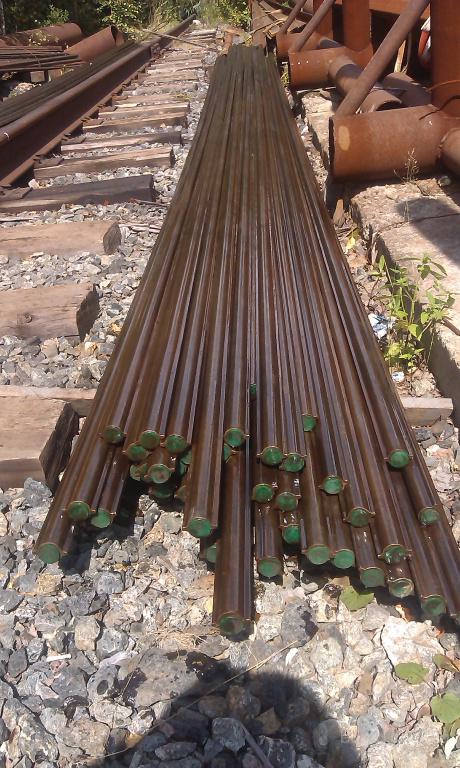

Бесшовные плавниковые трубы используются для изготовления панелей ограждения газоплотных котлов и реже для изготовления ширм с целью повышения тепловой эффективности и уменьшения склонности к шлакованию.
| Допускаемая температура наружной поверхности труб в зависимости от типа сжигаемого топлива, / С. [6] |
Бесшовные плавниковые трубы используются для изготовления панелей ограждения газоплотных котлов и, реже, для изготовления ширм с целью повышения тепловой эффективности и уменьшения склонности к шлакованию. Плавниковые бесшовные трубы имеют два продольных ребра-плавника. Профиль ребра может иметь форму трапеции или прямоугольника с переходом к трубе по радиусу у основания. Такие трубы изготавливаются методом горячего прессования или холодной прокатки. Электросварные трубы с продольным или спиральным сварным швом должны подвергаться 100 % — ному контролю сварных швов по всей длине методами ультразвуковой дефектоскопии или радиографическому контролю.
Для плавниковых труб, находящихся в зоне в основном конвективного тепловосприятия, принимается равномерное распределение теплового потока по обогреваемой части трубы и плавника. [8]

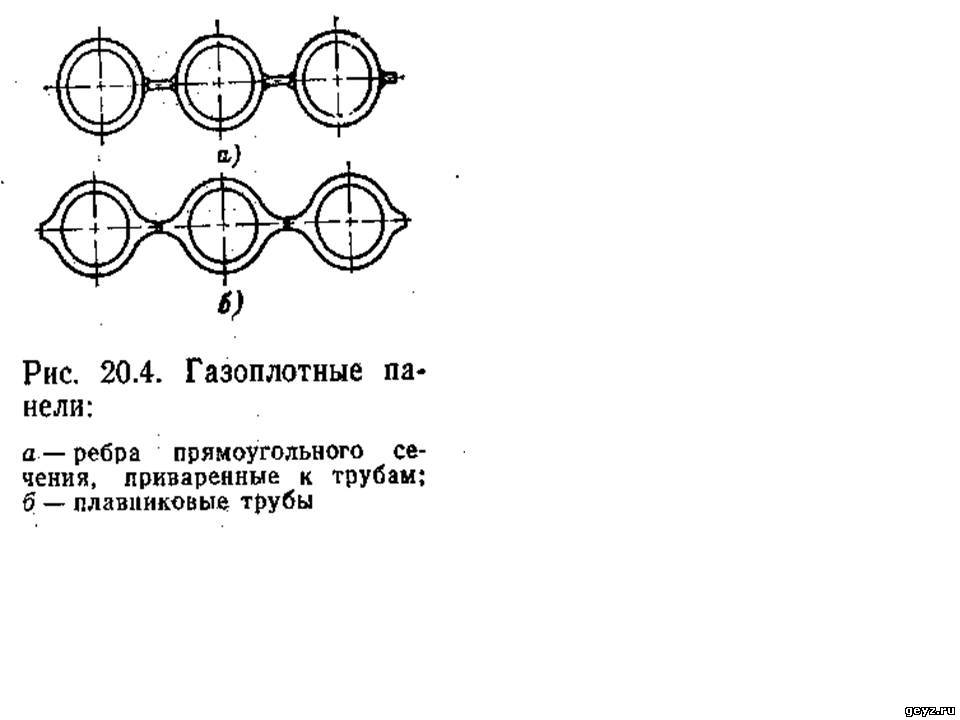

Экраны из плавниковых труб и труб с проставками являются газонепроницаемыми, их называют газоплотными. С наружной стороны экраны имеют металлическую обшивку 1, которая предохраняет обмуровку 2 от внешних воздействий, в котлах с гладкотрубными экранами этим обеспечивается, кроме того, еще герметичность конструкции. [9]
Экраны из плавниковых труб и труб с проставками являются газонепроницаемыми, их называют газоплотными. С наружной стороны экраны имеют металлическую обшивку /, которая предохраняет обмуровку 2 от внешних воздействий, в котлах с гладкотрубными экранами этим обеспечивается, кроме того, еще герметичность конструкции. [10]
При расчете плавниковых труб определяющими принимают те же параметры, что и для труб с проволочным оребрением; значения / Vp, Fp, Р ъ, E также не меняются.
[11]
Среднеинтегральные температуры плавниковых труб при тепловой и ( или) геометрической асимметрии определяются ( с обеспечением некоторого запаса по расчетным напряжениям) так же, как и при отсутствии асимметрии. [12]
ТИ для плавниковых труб экранов применяет усовершенствованную вставку, но более сложную по сравнению с описанной выше. [13]
Условия работы отдельно стоящей плавниковой трубы и трубы цельносварной панели различны. [14]
Температура стенки плавниковых труб настенных радиационных поверхностей на лобовой образующей определяется как для гладких труб; это распространяется, с достаточным приближением, и на величину коэффициента растечки. [15]
Страницы: 1 2 3 4
Уплотнение разводки плавниковых труб котлоагрегата
Авторы патента:
АЙЗЕН ХАСЯ КОПЕЛЕВНА
ЛАХМАНЛОС АЛЕКСАНДР ИСААКОВИЧ
ПЕТРОВ ЕВГЕНИЙ ВИКТОРОВИЧ
ФЕДОСОВ АЛЕКСЕЙ ЗАХАРОВИЧ
ШМАКОВ ГЕОРГИЙ МИХАЙЛОВИЧ
ЯКОВЛЕВ ЛЕОНИД ПЕТРОВИЧ
F16J15/14 — с помощью зернистой или пластичной массы, жидкости или газа
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
11Ц 6l7650
Со1оа Советских
Социалистических
Республик (61) Дополнительное к авт.
свид-ву (22) Заявлено 08.07.76 (21) 2386094/25-08 с присоединением заявки № (51) М. Кл.-»
F 161 15/14
ГосУДаРственный номите1 (23) Приор ите г
Совета Министров СССР оо делам иаонретений- (43) Опубликовано 30.07.78. Бюллетень № 28 (53) УДК 62-762.4 (71) Заявитель
Центральное конструкторское бюро Главэнергоремонта (54) УПЛОТНЕНИЕ РАЗВОДКИ ПЛАВНИКОВЬ!Х ТРУБ
КОТЛ ОАГРЕГАТА
Изобретение относится к области котельной техники и предназначено, преимущественно, для уплотнения промежутка между папелямп плавпиковых труб в местах Нх р аз водки. 5
Известно уплотнен 1e разводки плавниковых труб, включающее уплотнительную масс», закл1очен11у10 B охватыва1ощий трубы панелей и жестко связанный с ними сетчатый короб, основание которого между па- 10 нелями выполнено из прутков.
Недостатком известного уплотнения является низкая надежность в работе: при взаимных поперечных перемещениях панелей (под влиянием температурных воздей- 15 ствий), жесткая связь между элементами короба и панелями разрушается, что ведет к нарушению герметизации уплотнения.
Целью изобретения является повышение надежности в работе уплотнения. 20
Это достигается тем, что короб размещен между панелями труб и выполнен из V-образных элементов, концы которых жестко связаны с плавниками труб, при этом торцы короба выполнены в виде заслонок, установленных с возможностью поперечного перемещения в направляющих, прикрепленных к плавникам крайних труб панелей.
Такое выполнение обеспечивает подвижность уплотнения и исключает разрушение его связи с панелями.
На фиг. 1 схематически представлено уплотнение, поперечный разрез; на фиг. 2— разрез А — А на фиг. 1.
Уплотнение включает уплотнительцую массу 1, заключенную в короб, образованный из V-образных элементов 2, концы которых соединены путем сварки с плавниками 3 труб 4, образующих панели 5, которые служат боковыми стенками короба, основание которого выполнено из расположенных в ряд вдоль панелей 5 прутков 6, связанных с U-образными элементами в нижней их части. Торцы короба выполнены в виде заслонок 7, установленных с возможностью поперечного перемещения в направляющих 8, прикрепленных к крайним трубам 9 панелей 5.
При использовании в качестве уплотнительной массы веществ, обладающих малой пластичностью, рекомендуется использование пригруза 10, который свободно размещают на уплотнительной массе.
Устройство работает следующим образом.
Поперечное перемещение (сближенпе или расхождение) панелей 5 под влиянием температурных воздействий вызывает упругую деформацию V-образных элементов
2 и изменение объема уплотнительной массы 1. При увеличении этого объема (что будет иметь место при расхождении панелей) заслонки 7 переместятся к наружной
Похожие патенты:
Вакуумно-плотное фланцевое соединение // 532721
Устройство для дистанционного наложения эластичного уплотнения // 484351
Покрытие для прокладок головок блоков двигателей // 428139
Устройство для импульсной герметизации клепаных конструкций // 422898
Затвор для камер сверхвысокого давления // 403905
Впт9 .
// 397706
Устройство для сопряжения вакуумных сосудов // 361340
Устройство для запрессовки сальниковой набивки // 352063
Уплотнительное устройство // 344217
Устройство для передачи вращения в вакуумную нолость // 334422
Устройство для набивки уплотнительной пасты в арматуру трубопровода // 2119605
Изобретение относится к арматуростроению для магистральных и местных трубопроводов, в частности для газопроводов
Устройство для уплотнения проходного зазора между стенкой корпуса и валом // 2133897
Изобретение относится к возможностям контроля функционирования уплотнения вала подобного рода
Уплотнение неподвижного соединения // 2175416
Изобретение относится к уплотнительной технике и может быть использовано для герметизации неподвижных разъемных соединений, в частности для герметизации фланцевых соединений элементов подводных аппаратов
Способ получения разъемного соединения с использованием герметизирующего вещества и применение клейкой ленты для осуществления способа // 2429398
Изобретение относится к способу получения разъемного соединения с использованием герметизирующего вещества между двумя частями, в частности между двумя частями обтекателя крыло — фюзеляж самолета
Конструкция уплотнения // 2462635
Изобретение относится к уплотнительной технике
Композиционный материал для уплотнений // 2047638
Изобретение относится к общему машиностроению и может быть использовано при изготовлении уплотнений для трубопроводной арматуры, стыков трубопроводов, фланцевых разъемов
Жидкометаллическое уплотнение // 832187
Технологическая лента // 853256
Узел уплотнения // 1163093
Устройство для разгрузки уплотнений // 1203287

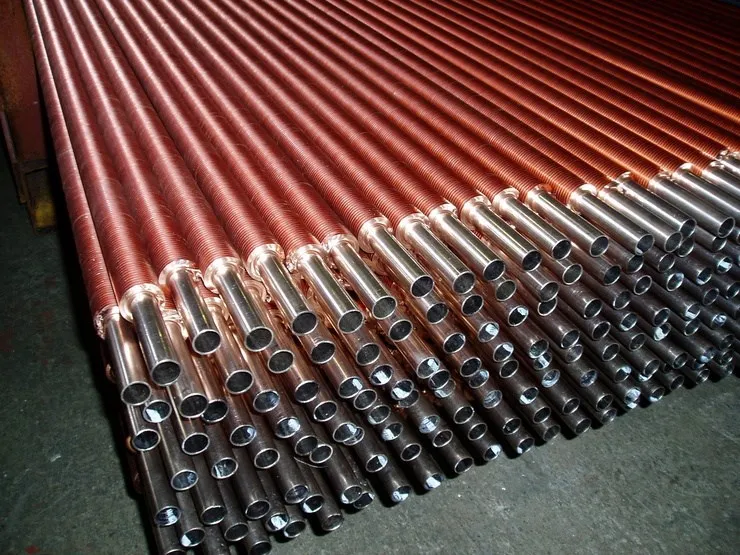

Промышленный теплообменник Finbraze® с оребрением
Finbraze® с оребрением
Празднование 20-летия с 1993 года
Используя наш передовой процесс пайки Finbraze®, мы производим серию оребренных труб, которые используются в различных теплообменниках.
Ребристые трубы доступны во всех текущих стандартных промышленных размерах и могут быть легко свернуты или сформированы.
В соответствии с требованиями заказчика каждая ребристая труба может иметь одинаковые или разные комбинации металлов между трубой и ребрами. Например, изображенный на фото продукт имеет медные ребра, припаянные к трубе из нержавеющей стали. Наши оребренные трубы также изготавливаются, чтобы выдерживать температуры до 1150°F.
После изготовления оребренные трубы проходят внутренние испытания в соответствии с системой контроля качества Fin Tube Products, а затем упаковываются в различные ящики, коробки и рукава. В настоящее время мы производим тысячи футов этого продукта, обеспечивая своевременную доставку в несколько мест по всему миру.
Запрос цен
- Наименование продукта
- Ребристая трубка Finbraze®
- Описание продукта
- Ребристая трубка Finbraze® используется в теплообменниках.
- Применяемые возможности/процессы
- Формование/рулоны
- Могут быть свернуты или сформированы в несколько форм
- Finbraze®
- В ящиках (деревянных), в коробках или в рукавах
- Оборудование, используемое для изготовления детали
- Атмосферная печь для пайки
Трансформируемые токарные станки
Сварщики
- Габаритные размеры детали
- Толщина материала (полоса): 0,012 дюйма и более
Наружный диаметр голой трубы: 1/4 дюйма и меньше в наших мини-плавниках.
Размер плавника: 3/16 дюйма и выше
- Макс. Температура
- 1150°F
- Используемый материал
- Углеродистая сталь
Нержавеющая сталь - Медь
CuNi
- Углеродистая сталь
- Особые характеристики
- Использование комбинаций разнородных металлов между
Трубка и ребра- Например, медное ребро на трубе из нержавеющей стали, как показано на рисунке
- В процессе Проведены испытания/проверки
- Ребристые трубы тестируются на предприятии в соответствии с системой контроля качества Fin Tube Products, Inc.
Также могут быть выполнены дополнительные испытания для конкретного заказчика.
- Промышленное использование
- Промышленный теплообменник
- Объем производства
- Тысячи футов
- Время доставки
- Точно в срок (точно в срок)
- Место доставки
- Весь мир
- Соответствие стандартам
- Технические характеристики, предоставляемые заказчиком
Посмотреть другие портфолио

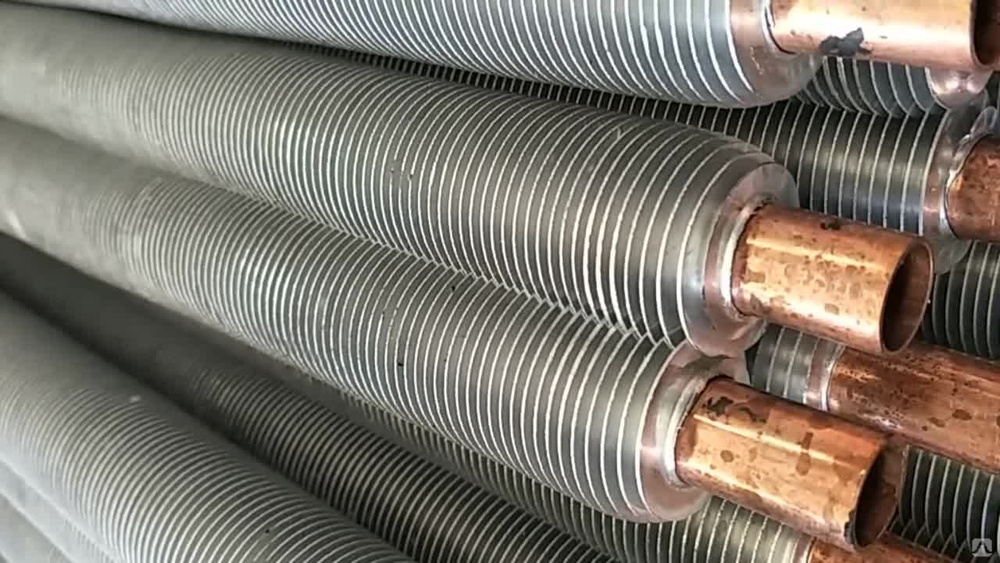

Что такое теплообменник с ребристыми трубками? Путеводитель
Теплообменники действительно являются бьющимся сердцем современной жизни — мы зависим от них во многих наших современных удобствах.
В качестве тепловых решений они обеспечивают приготовление пищи в котлах Америки, тепло в наших домах и на предприятиях и охлаждение наших холодильников.
Что такое ребристый трубчатый теплообменник? Теплообменники нагревают или охлаждают здания, повышают эффективность двигателей и машин. Холодильники и кондиционеры используют теплообменники для охлаждения элементов; радиаторы используют их для обогрева помещения. Все дело в контроле тепловой энергии — либо ее удаление, либо добавление, в зависимости от цели и функции.
В Energy Transfer мы производим ребристые трубы , а также улучшенную поверхность и формованные трубы с углублениями для трубчатых ребристых и трубчатых теплообменников. Мы продаем как производителям оригинального оборудования, так и людям, которые хотят отремонтировать существующие теплообменники.
Когда дело доходит до сборки или ремонта трубчатого ребристого или трубчатого теплообменника, как определить, какая труба подходит для вашего теплообменника? Какой из них обеспечит наилучшее тепловое решение? Что нужно знать, чтобы обеспечить превосходную способность теплопередачи?
Выполнение домашней работы окупается. Тщательное изучение продуктов и возможностей производителя всегда приводит к тому, что оребрение лучше всего соответствует вашим целям и амбициям.
Компания Energy Transfer производит широкий ассортимент оребренных труб для различных нужд теплообменников. Все варианты на столе. Мы готовы удовлетворить любые потребности — воплотите ваше видение в реальность с превосходными характеристиками.
Это руководство проведет вас через процесс выбора оптимальной оребренной трубы для вашего теплообменника.
Что такое теплообменник с ребристыми трубками?
По определению, теплообменник – это устройство, используемое для передачи тепловой энергии между двумя или более жидкостями.
вместе или вступают в непосредственный контакт.
Задача теплообменника может заключаться в рекуперации или отводе тепла, а также в стерилизации, пастеризации, фракционировании, дистилляции, кристаллизации или управлении текучей средой или технологической жидкостью.
Трубчатые теплообменники состоят из небольших трубок, расположенных внутри цилиндрической оболочки. Эти ребристые трубы расположены внутри цилиндра в виде пучка, позволяя различным газам или жидкостям циркулировать в процессе теплообмена, который либо нагревает, либо охлаждает элемент.
Одна жидкость или газ протекает через набор металлических трубок, а вторая жидкость или газ проходит через окружающую герметичную оболочку. Жидкости могут течь в одном направлении (параллельный поток), или в противоположных направлениях (противоток или противоток), или под прямым углом (поперечный поток).
Чтобы увеличить возможности теплопередачи, ребристые трубы могут иметь ребра, которые применяются в качестве второго материала (как в случае накладных ребристых труб), или поднимаются из материала самой трубы (например, низкое ребро, средний -высокое ребро и высокие ребристые трубы).
Для трубчатых теплообменников, в которых нет ребер, а имеется только гладкая трубка, трубы могут иметь улучшенную поверхность или сформированные углубления для смягчения потока и увеличения возможностей теплообмена.
Обычные трубчато-ребристые теплообменники чаще всего используются для преобразования газа в жидкость. Круглые ребра на внешней стороне трубы используются на газовой стороне теплообменника для увеличения площади поверхности. Жидкостная сторона теплообменника состоит из пучка оребренных труб, поддерживаемых рамой из листового металла с общими коллекторами на каждом конце пучка.
Определение требуемой теплопередачи для ребристых труб
Первым шагом является определение требуемой теплопередачи и площади поверхности теплопередачи. Это поможет решить, какой тип оребренной трубы является оптимальным тепловым решением, включая необходимые требования к поверхности оребрения и идеальный материал. Какая геометрия реберной трубы требуется для реализации вашего видения?
Также следует определить необходимую скорость потока, которая повлияет на требуемый диаметр трубы ребра.
На это влияет размер трубы.
- Какой необходим перепад давления?
- Какой размер гидравлического диаметра требуется?
- Какова длина потока каждой стороны теплообменника?
- Какова минимальная площадь свободного потока?
- Что нужно в лобовой части?
- Какова длина потока каждой стороны теплообменника?
Теплопередачу можно улучшить, увеличив количество трубок или увеличив длину ребристых трубок.
Все эти факторы измеряются с помощью программного обеспечения для расчета теплопередачи, которое сводит необходимую физику трубы с помощью четко определенных компьютерных наук. Затем вы можете определить, нужна ли вам гладкая трубка, формованная трубка с углублениями или ребристая труба для достижения требуемых возможностей теплообмена.
Как оптимизировать характеристики теплопередачи
Потенциальная теплопередача, которой вы можете достичь, заложена в тепловых свойствах самих ребристых труб.
Величину теплопередачи можно контролировать с помощью размеров поверхности: количества ребер, длины трубы, а также увеличенной или сформированной формы трубы с углублениями.
На теплопередачу также влияет теплопроводность металлов, из которых изготовлены ребристые трубы. Медные ребристые трубы, например, имеют почти в два раза большую теплопроводность, чем алюминиевые ребристые трубы, и почти в 6 раз большую теплопроводность, чем стальные ребристые трубы. Проводимость медных ребристых труб более чем в 25 раз выше, чем у ребристых труб из нержавеющей стали.
Коррозионная активность или кислотность материала также является определяющим фактором при выборе материала в зависимости от природы газа или жидкости, которые будут проходить через теплообменник.
Выбор подходящего материала
При выборе материалов вы, естественно, сталкиваетесь с двумя проблемами:
- Наличие материалов
- Стоимость материалов
Будет ли материал легко доступен или потребуется время, чтобы его получить? Как это повлияет на сроки изготовления?
Какова стоимость каждого материала? Это драгоценные материалы с неотъемлемым значением, основанным на справедливых рыночных ценах.
Медная ребристая труба, как правило, стоит дороже, чем алюминиевая, но она обеспечивает лучшую теплопередачу среди обычных сплавов. Химические свойства меди идеально подходят для многих применений теплообменников — она легко формуется и может быть легко улучшена для теплообмена.
Спросите себя:
- Стоят ли желаемые свойства теплообмена и коррозионные преимущества затраченных средств?
- Можно ли получить доступ к материалам в приемлемые сроки?
Преимущества теплового решения необходимо сопоставить с проблемами стоимости и закупки материалов, чтобы определить наилучший путь вперед.
Упреждающая закупка материалов в эпоху COVID-19
На стоимость материалов естественным образом влияет рынок металлов, который может колебаться даже в обычное время. Но при встречном ветре COVID-19 это идеальный шторм.
Пандемия оказала радикальное влияние на трубную промышленность и ее способность реагировать на спрос.
На многих фабриках ограничено производство определенных материалов; некоторые заводы полностью остановили производство.
Чтобы справиться с этими проблемами, нам пришлось более тщательно планировать закупку материалов. Нам нужно думать дальше и быть более активными в планировании будущих потребностей .
Для оптимального удовлетворения материальных потребностей, поскольку мы приспосабливаемся к вызовам сегодняшней «новой нормальности», необходимо выравнивание спроса .
Все, что вы можете сделать, чтобы обеспечить постоянство и избежать скачков или падений спроса, приведет к более плавному процессу закупок. Колебания спроса вызывают трудности, но постоянство можно спланировать и оптимально учесть. Это приведет к более плавному, упорядоченному производственному процессу, который станет более предсказуемым и с меньшим количеством сбоев.
Планируя постоянство, вы опережаете спрос и поддерживаете равномерный поток необходимых вам ребристых трубок.
Наше непревзойденное разнообразие возможностей ребристых трубок
Существует широкий ассортимент ребристых трубок, трубок с улучшенной поверхностью, а также формованных трубок и трубок с углублениями для решения разнообразных задач и функций.
Energy Transfer предлагает одни из самых больших разновидностей ребристых труб на рынке. И благодаря нашему универсальному положению на рынке, мы можем предложить практически любой дизайн теплообменника и применение ребристых труб, которые вы можете придумать.
Чтобы оптимизировать возможности теплопередачи вашего теплообменника, найдите время, чтобы узнать, что у нас есть в наличии. Внимательно изучите страницы нашей продукции, нашу рекламную брошюру и подробно изложите технические размеры.
В конце концов, творчество во многом зависит от наличия опций. Вы можете либо просмотреть различные продукты с ребристыми трубами, которые у нас есть, и выбрать один, либо узнать о наших возможностях и придумать собственную конфигурацию на основе существующих продуктов.
