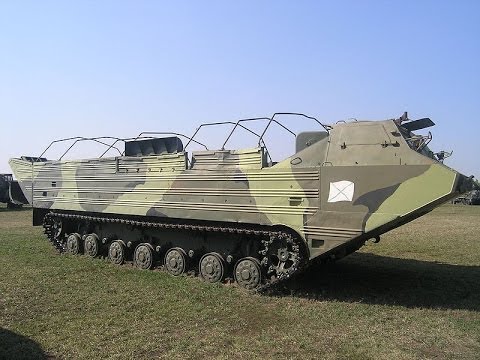

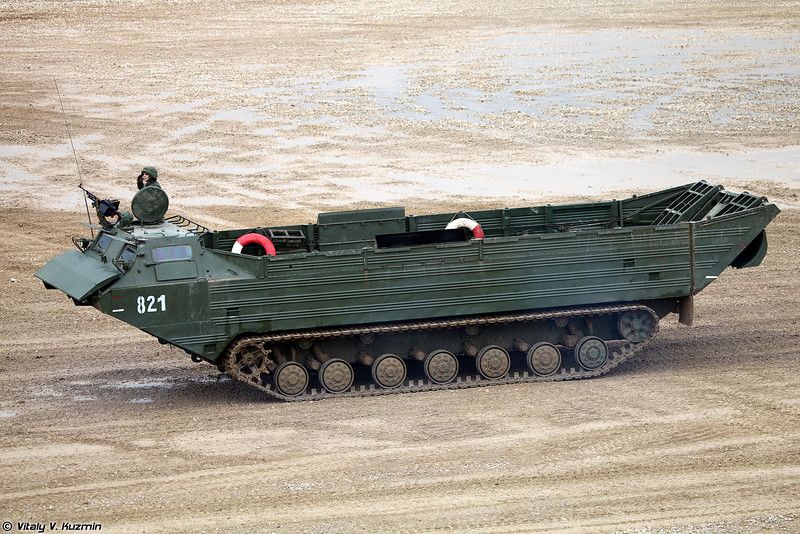

Гусеничный плавающий транспортёр ПТС предназначен для десантной переправы артиллерийских систем, колёсных и гусеничных артиллерийских тягачей, бронетранспортёров и автомобилей при форсировании водных преград.

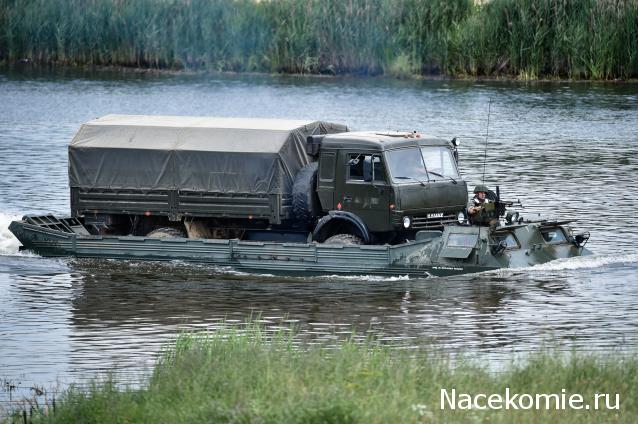

Совместно с плавающим прицепом на крюке транспортёр ПТС обеспечивает также одновременную десантную переправу артиллерийских систем и их тягачей. По суше плавающий прицеп транспортируется буксировкой на крюке или на грузовой платформе транспортёра.

Со специальным оборудованием транспортёр может использоваться в морских условиях.

Основные части транспортёра ПТС: корпус, силовая установка, силовая передача, ходовая часть, винтовые движители и рули, специальное оборудование, электрооборудование и средства связи.

Транспортёр делится на три отделения: отделение управления, силовое отделение и грузовое отделение.

Отделение управления находится в кабине транспортёра, расположенной в носовой части корпуса. В нём размещены сиденья механика-водителя (слева) и командира транспортёра (справа), рычаги и педали приводов управления транспортёром, штурвал привода и управления рулями, рычаг привода управления заслонками эжекторов, центральный щиток механика-водителя, распределительный щиток, выключатель аккумуляторных батарей, гирополукомпас с преобразователем, баллон с редуктором воздухопуска, топливораспределительный кран, ручной топливоподкачивающий насос, кран выпуска воздуха из системы питания топливом, реле-регулятор, лебёдка, радиостанция, два аппарата переговорного устройства, блок трёхцветной сигнализации и нагнетатель воздуха. Над сиденьем экипажа в крыше кабины имеются два входных люка с крышками.

Силовое отделение расположено в нижней части корпуса (под грузовым отделением). В нём размещены двигатель топливные и масляные баки, маслозакачивающий насос, масляный и водяные радиаторы, воздухоочиститель, подогреватель, распределительная коробка с главным фрикционом и стартёром, коробка передач, планетарные механизмы поворота с тормозами, бортовые передачи, карданные валы, валы привода гребных винтов, большой откачивающий насос, отопитель кабины и пусковое реле стартёра. По днищу силового отделения внутри поперечных балок проходят торсионные валы подвески ходовой части. В днище под сливными пробками узлов и агрегатов силовой установки и силовой передачи имеются лючки с крышками. Для слива воды из транспортёра имеется сливной клапан. Сверху силовое отделение закрыто колеями проезжей части и съёмными капотами и решётками.

Грузовое отделение расположено силовым отделением. В нём размещены две колеи, образующие грузовую платформу для переправляемых грузов. Спереди грузовое отделение ограничено задней стенкой кабины, с боков — бортами корпуса и сзади — откидным бортом. У задней стенки кабины размещены аккумуляторные батареи. Снаружи машины крепятся: волноотбойный щиток, фары, габаритные фонари и буксирный прибор. В кормовой части расположены гребные винты и рули.

Вес:
— траспортёра: 17 т.
— плавающего прицепа: 3,6 т.
Экипаж: 2 чел.
Грузоподъёмность:
— транспортёра на воде и подходах к преграде: 10 т.
— транспортёра на суше (на марше): 5 т.
— плавающего прицепа на воде и подходах к преграде: 5 т.
Размеры, мм.:
— длина транспортёра: 11 426
— ширина транспортёра: 3300
— высота транспортёра: 2650
Клиренс с грузом 5 т.: 400 мм.
Скорость движения, км./час:
— средняя по грунтовой дороге с грузом 5 т.: 25-27
— макс. на суше с грузом 5 т.: 42
— макс. на воде без груза: 11,5
Макс. углы подъёма и спуска, град.:
— без груза: 30
— с грузом 10 т.: 15
Ширина преодоления рва: 2,5 м.
Средний расход топлива, л.:
— на 100 км. пути с грузом 5 т.: 150
— на час работы двигателя на воде с грузом 10 т.: 50
Запас хода по топливу:
— на суше с грузом 5 т.: 380 км.
— на воде с грузом 10 т.: 12 часов

Меткиконверсиямост

ПТС-4, плавающий гусеничный транспортер

Компания участник: Омский завод транспортного машиностроения, АО

Использованы фотографии: Омского завода транспортного машиностроения, АО transmash-omsk.ru/

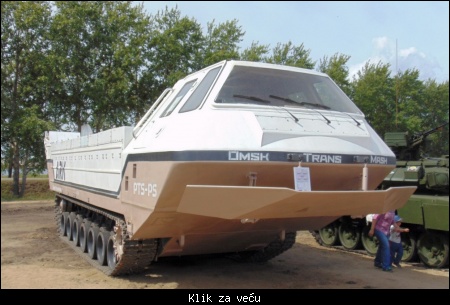

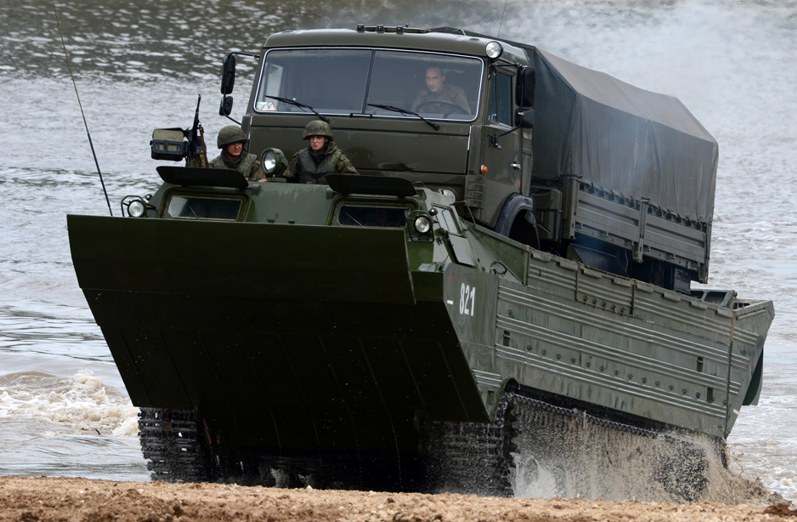

Предназначен для десантной переправы через водные преграды БМП (БТР), артиллерийских систем, автомобильной техники, личного состава и различных грузов. Этими машинами будут комплектоваться инженерно-саперные батальоны мотострелковых и танковых бригад. Разработан для замены устаревших транспортеров ПТС-2 и ПТС-2, выпускавшихся в 1970-х — 1980-х годах в Луганске на шасси танков Т-64 харьковского производства. Разработчик — омское «КБ транспортного машиностроения» (ныне в составе НПК «Уралвагонзавод»).

Впервые ПТС-4 показан публике в 2007 году, в 2011 году прошел государственные испытания. Принят на снабжение вооруженных сил России, готовится к серийному выпуску. В конструкции ходовой части ПТС-4 используются элементы серийно выпускавшихся танков: торсионы и гусеницы Т-80, фрикционы и коробка передач Т-72. Масса свыше 33 тонн. Двигатель — многотопливный дизель В-84 мощностью 840 л.с. Максимальная скорость 60 км/ч, на плаву — 15 км/ч. Запас хода (по топливу) по шоссе 587 км, на воде — 10,6 часов. Экипаж 2 человека. Вооружение — зенитный 12,7-мм пулемет с боезапасом 400 патронов. Грузоподъемность платформы — до 12 тонн при перемещениях по суше, до 18 тонн при перемещениях на подходах к воде и по водной преграде.

Габариты грузовой платформы 8,28 на 3,3 метра.

В конструкции амфибии использованы агрегаты танков Т-80 и Т-72: гусеницы и торсионы от Т-80, а фрикционы, двигатель и коробка передач от Т-72.

Технические характеристики

Масса, т	33,145
Мест в кабине, шт.	2
Грузоподъемность на суше, т.:	12
Грузоподъемность,на воде и подходах в водной преграде т.	18
Максимальная скорость, на суше км/ч:	60
Максимальная скорость, на воде км/ч:	15
Закрытая зенитная установка калибр, мм	12,7
Габариты грузовой платформы, мм.:	— длина: 8280; — ширина: 3300
Двигатель, мощность, л. с.	840
Запас хода по топливу:	— на суше, км: 587
Запас хода по топливу:	— на воде, ч: 10,6
