Филиал ЦТС «Лиски владеет парком фитинговых платформ для обеспечения перевозок грузов в контейнерах.



















Типы платформ	Технические характеристики	Изображение
40-футовые платформы
Платформа модернизированная для перевозки крупнотоннажных контейнеров,  модель 13-4012-45	Грузоподъемность, т 70 Масса тары вагона, т  21 База вагона, мм 9720 Длина, мм:   по осям сцепления автосцепок 14620 по концевым балкам рамы 13400 Ширина максимальная, мм 2870 Высота от уровня верха головок рельсов, мм :         максимальная 1400       до уровня пола 1310 Количество осей, шт. 4 Размеры пола, мм:         длина 13300       ширина 2770 Площадь, м2 36,8 Количество упоров для крепления контейнеров, шт. 12
Платформа для перевозки крупнотоннажных контейнеров,  модель 13-4085-01	Грузоподъемность, т 72 Масса тары вагона, т 20 База вагона, мм 9720 Длина, мм: по осям сцепления автосцепок 14620 Ширина, мм 2870 Высота от уровня верха головок рельсов до уровня пола, мм : 1335 Количество осей, шт. 4 Количество упоров для крепления контейнеров, шт. 12
60-футовые платформы
Платформа для крупнотоннажных контейнеров и колесной техники,   модель 13-9004	Грузоподъемность, т  65 Масса тары вагона, т  26 База вагона, мм 14720 Длина, мм: по осям сцепления автосцепок 19620         по концевым балкам рамы 18400 Ширина максимальная, мм 2870 Высота от уровня верха головок рельсов, мм :       максимальная 1722       до уровня пола 1322 Количество осей, шт.  4 Высота торцовых бортов, мм:  400 Количество бортов, шт.:        торцовых  2 Размеры пола, мм:        длина 18300        ширина 2870 Количество упоров для крепления контейнеров, шт.:  24 Площадь, м2  52,5
Платформа для крупнотоннажных контейнеров,   модель 13-470	Грузоподъемность, т  60 Масса тары вагона, т  22 Длина, мм: по осям сцепления автосцепок 19620 по концевым балкам рамы 18400 Ширина максимальная, мм 2500 Высота от уровня верха головок рельсов, мм :       максимальная 1365       до уровня пола 1275 Количество осей, шт.  4 Площадь, м2  46 Количество упоров для крепления контейнеров, шт.:       опрокидывающихся  20 стационарных  4
Платформа для крупнотоннажных контейнеров,   модель 13-4117	Грузоподъемность, т  72 Масса тары вагона, т  20,6 База вагона, мм  14200 Длина, мм: по осям сцепления автосцепок  19720 по концевым балкам рамы  18500 Ширина максимальная, мм  2924 Высота от уровня верха головок рельсов, мм :       максимальная  1864       до уровня пола  1290 Количество осей, шт.  4 Размеры пола, мм:       длина  18500       ширина  2400 Площадь, м2  44,4 Количество упоров для крепления контейнеров, шт: опрокидывающихся  16 стационарных  4
80-футовые платформы
Платформа для универсальных крупнотоннажных контейнеров,   модель 13-7024	Грузоподъемность, т  71,2 Масса тары вагона, т  22,3 База вагона, мм  18500 Длина, мм: по осям сцепления автосцепок  25620  по концевым балкам рамы  24456 Ширина максимальная, мм 2727 Высота от уровня головок рельсов,  мм:        максимальная  1910 Количество осей, шт.  4 Количество упоров для крепления контейнеров, шт:      опрокидывающихся  24      стационарных  4

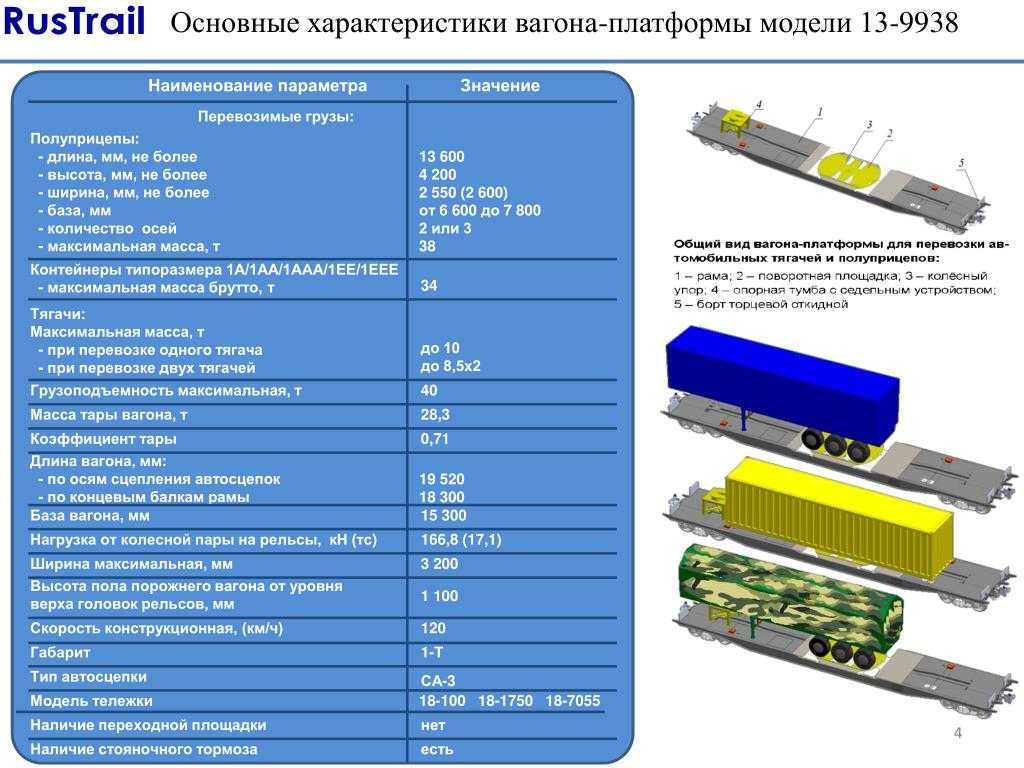

Вагоны-платформы: технические характеристики — Вагон.by

Поиск грузового вагона по модели

Модель	Те­леж­ка	Грузо­по­дъём­ность, т	Объём, м3	На­ча­ло вы­пус­ка	Окон­ча­ние вы­пус­ка
Платформа универсальная мод.  13-6719	18-9896	72	37	2022
Платформа мод. 13-2114	9	72	38,4	2019
Платформа-лесовоз с торцевыми стенами мод. 13-2114-07	9	66	120	2019
Платформа мод. 13-2114-08	18-100	72	38,4	2019
Платформа для контрейлерных перевозок мод. 13-5205	18-100	67,5	55,8	2019
Платформа мод. 13-192-02	18-194-1	77	38	2019
Платформа мод. 13-4012	18-100	72	36,8	2019
Платформа, оборудованная лесными стойками мод. 13-4012-16	18-100	68	37	2019
Платформа мод. 13-9572	18-9801	72	37,7	2019
Платформа мод.  13-6851-06	18-194-1	77,5	120	2018
Платформа универсальная мод. 13-9808	9	72	38,7	2017
Платформа для лесоматериалов мод. 13-6852	18-9855	74	107	2016
Платформа мод. 13-192-01	18-100	72	38,4	2016
Платформа мод. 13-6851-04	18-9855	77,5		2016
Платформа мод. 13-9990-01	18-100	72	37,5	2015
Платформа мод. 13-9990	18-100	72,5	35,8	2015
Платформа мод. 13-9990-02	18-100	71,5	35,8	2015
Фитинговая платформа мод. 13-9599	9	74		2015
Платформа для рулонной стали мод. 13-9599-01	9	69		2015
Платформа для рулонной стали мод.  13-9599-02	9	66,7		2015
Платформа мод. 13-9840	18-100	72	38,2	2013
Платформа универсальная мод. 13-9744-03	18-100	70	36,8	2012
Платформа мод. 13-9924	18-9875	72	38,4	2012
Платформа мод. 13-9775	18-100	72	38,7	2009
Платформа универсальная мод. 13-9808	18-100	72	38,7	2008
Фитинговая платформа для крупнотоннажных контейнеров мод. 13-1796	18-100	69		2007
Платформа для лесоматериалов и контейнеров мод. 13-9744-02	18-100	67	40	2007
Платформа мод. 13-926	18-100	68	54	2007
Платформа мод.  13-192	18-100	60		2006
Платформа для лесоматериалов мод. 13-9744-05	18-100	67	120	2006
Платформа для контейнеров и лесоматериалов в зональном габарите мод. 13-9744-04	18-100	67	120	2006
Фитинговая платформа для крупнотоннажных контейнеров мод. 13-1796	18-100	69		2006
Фитинговая платформа для крупнотоннажных контейнеров мод. 13-1798	18-100	72		2006
Платформа для труб, штрипсов, лесоматериалов и пиломатериалов мод. 13-1796-01	18-100	61		2006
Платформа для труб, штрипсов, лесоматериалов и пиломатериалов мод. 13-1796-01	18-100	61		2006
Фитинговая платформа для крупнотоннажных контейнеров мод.  13-1796	18-100	69		2006
Платформа для труб, штрипсов, лесоматериалов и пиломатериалов мод. 13-1796-01	18-100	61		2006
Платформа мод. 13-2114-08	18-100	72	38,4	2005
Платформа мод. ПМ-820	18-100	63	36,8	2004
Платформа для лесоматериалов мод. 13-198	18-100	65	100	2001
Платформа мод. 13-2114	18-100	72	38,4	2001
Платформа мод. 13-2114-06	18-100	67	120	2001
Платформа-лесовоз с торцевыми стенами мод. 13-2114-07	18-100	66	120	2001
Платформа мод. 13-2114-14	18-100	51	42	2001
Платформа для вагонов-цистерн мод.  15-1220	18-100	77		2000
Платформа для вагонов-цистерн мод. 15-1220М	18-100	78		2000
Платформа для цистерн мод. 13-149-01	18-100			1994
Платформа для цистерн мод. 13-149-02	18-100			1994
Платформа для цистерн мод. 13-149-03	18-100			1994
Платформа для монтажа котлов цистерн мод. 13-149	18-100	78		1994
Платформа мод. 13-4085-16	18-100	68,5	128	1993
Платформа мод. 13-926	18-100	67	54	1993	2007
Платформа для лесоматериалов и пиломатериалов мод. 13-926-01	18-100	66	160	1993
Платформа для обрези тяжеловесной мод.  23-4052	18-477	108	24	1992
Платформа для лесных грузов мод. 23-4028	18-100	60,4		1991
Платформа для лесоматериалов мод. 23-4064	18-100	68		1990
Платформа технологическая для горячей слябовой заготовки мод. 23-4027-03	18-477	108		1989
Платформа технологическая для горячей круглой заготовки мод. 23-4027-05	18-477	94		1989
Платформа для технологических перевозок горячей заготовки мод. 23-4027	18-477	100		1989
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод.  13-6887-01	18-9841	72	37	1985
Платформа мод. 13-4012-20	18-100	67		1985
Платформа мод. 13-4012-24	18-100	67		1985
Платформа мод. 13-6887-03	18-9841	72	37	1985
Платформа мод. 13-4012-50	18-100	66	36,8	1985	1992
Платформа мод. 13-6887-03	9	72	37	1985
Платформа мод. 13-6887-03	9	72	37	1985
Платформа мод. 13-6887-03	9	72	37	1985
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод. 13-4012	18-100	72	36,8	1985	2019
Платформа мод.  13-4012-41	18-100	66	130	1985
Платформа мод. 13-4012	18-100	71	36,8	1985	2019
Платформа мод. 13-4012	18-100	66	36,8	1985	1992
Платформа мод. 13-4012-01	18-100	71	36	1985
Платформа мод. 13-4012-03	18-100	66	130	1985
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод. 13-4012-06	18-100	61	120	1985	1992
Платформа мод. 13-4012-06	18-100	67	120	1985
Платформа мод. 13-6887-03	9	72	37	1985
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод.  13-6887-03	9	72	37	1985
Платформа мод. 13-6887-01	9	72	37	1985
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод. 13-6887-01	18-9841	72	37	1985
Платформа мод. 13-4012-24	18-100	61	120	1985	1992
Платформа мод. 13-4012-51	18-100	71	38,4	1985
Платформа для слябов и листового металла мод. 13-4012-35	18-100	71	36,8	1985
Платформа для лесоматериалов мод. 23-4000	18-100	56		1984
Платформа мод. 13-4012-21	18-100	67		1983
Платформа мод.  13-4012-50	18-100	71	36,8	1983
Платформа, оборудованная лесными стойками мод. 13-4012-16	18-100	68	37	1983	2019
Платформа мод. 13-4012-17	18-100	67		1983
Платформа мод. 13-4012М3	18-100	67		1983
Платформа мод. 13-4012М5	18-100	67	137,7	1983
Платформа мод. 13-491	18-100	67	52,5	1981
Платформа мод. 13-401-24	18-100	66		1980	1985
Платформа мод. 13-401-50	18-100	70	37	1980	1985
Платформа мод. 13-401	18-100	70	37	1980	1985
Платформа мод. 13-401-06	18-100	66	120	1980	1985
Платформа для лесоматериалов мод.  23-4000	18-100	55		1979	1984
Платформа для лесоматериалов мод. 23-4000	18-100	55		1979
Платформа мод. 13-401-50	18-100	66	37	1978	1980
Платформа мод. 13-401	18-100	66	37	1978	1980
Платформа мод. 13-401-06	18-100	61	120	1978	1980
Платформа мод. 13-401-24	18-100	61	120	1978	1980
Платформа мод. 13-401-20	18-100	66	140	1976	1980
Платформа мод. 13-6887-04	9	70,5	37	1976
Платформа мод. 13-6887-05	9	70,7	37	1976
Платформа мод. 13-6887-06	9	70,7	37	1976
Платформа мод.  13-401-24	18-100	61	120	1976	1980
Платформа мод. 13-401-06	18-100	61	120	1976	1980
Платформа мод. 13-401-50	18-100	66	37	1971	1980
Платформа мод. 13-401	18-100	66	37	1971	1980
Платформа мод. 13-401-04	18-100	62		1970	1984
Платформа мод. 13-4019	18-100	70	36,8	1969
Платформа мод. 13-6887	18-9841	71,5	37	1968
Платформа мод. 13-6887	18-9841	71,5	37	1968
Платформа мод. 13-6887	18-9841	71,5	37	1968
Платформа мод. 13-6887	18-9841	71,5	37	1968
Платформа мод.  13-6887	18-9841	71,5	37	1968
Платформа мод. 13-6887	18-9841	71,5	37	1968	1985
Платформа мод. 13-6887	18-9841	71,5	37	1968
Платформа мод. 13-6887	9	71,5	37	1968
Платформа мод. 13-6887	18-9841	71,5	37	1968
Платформа мод. 13-6887	18-9841	71,5	37	1968
Платформа мод. 13-6887	18-9841	71,5	37	1968
Платформа универсальная модернизируемая с продлением срока службы мод. 13-6887-07		71,5	37	1968
Платформа мод. 13-401-21	18-100	66	140	1964	1985
Платформа мод. 13-401-20	18-100	66	140	1964	1985
Платформа мод.  13-6887-02	18-9841	71,5	37	1964
Платформа мод. 13-401-М6	18-100	70	36,8	1964	1985
Платформа мод. 13-401-50	18-100	63	37	1964	1978
Платформа мод. 13-6887-02	9	71,5	37	1964
Платформа мод. 13-6887-02	9	71,5	37	1964
Платформа мод. 13-401	18-100	63	37	1964	1978
Платформа мод. 13-401-03	18-100	66		1964	1985
Платформа мод. 13-401-06	18-100	58	120	1964	1978
Платформа мод. 13-401-16	18-100	66	37	1964	1985
Платформа мод. 13-401-40	18-100	66		1964	1985
Платформа мод.  13-401-31	18-100	51	42	1964	1985
Платформа мод. 13-6887-02	9	71,5	37	1964
Платформа мод. 13-401М4	18-100	66		1964	1985
Платформа мод. 13-401М5	18-100	66	137,7	1964	1985
Платформа мод. 13-401М501	18-100	66		1964	1985
Платформа мод. 13-401М502	18-100	65	137,7	1964	1985
Платформа мод. 13-6887-02	9	71,5	37	1964
Платформа мод. 13-401-24	18-100	58	120	1964	1978
Платформа мод. 13-401-06	18-100	58	120	1964	1969
Платформа мод. 13-401-24	18-100	58	120	1964	1969
Платформа мод.  13-401-35	18-100	70	37	1964	1985
Платформа мод. 13-401	18-100	63	37	1964	1969
Платформа мод. 13-401-47	18-100	66	37	1964	1977
Платформа мод. 13-Н452	18-100	63	36,7	1958
Платформа мод. 13-Н451	18-100	63	36,8	1957	1964
Платформа мод. 13-Н453	18-100	63	37,3	1946
Платформа с тормозной площадкой мод. 13-Н459	18-100	63	33,5	1946
Платформа мод. 13-3110	18-100	71	38,4
Платформа для крупнотоннажных контейнеров мод. 13-Н004	18-100	60			1971
Платформа для вагонов-цистерн мод. 13-3064-1	18-100	77			1996
Платформа для вагонов-цистерн мод.  13-3064-4	18-100	77			1996
Платформа мод. 13-934		130
Платформа для рефрижераторных контейнеров мод. 13-1296		64
Платформа для труб, контейнеров и проката листового мод. 13-1281-02		59,5
Платформа для стали в рулонах мод. 13-9813		69
Платформа сочленённого типа мод. 13-9894	18-9890	90
Платформа для крупнотоннажных контейнеров мод. 13-9895	18-9889	72,4
Платформа мод. 13-785	18-100	68

Выборка основана на Справочнике моделей грузовых вагонов (СЖА 2004 05).

типов железнодорожной платформы — CivilNoteppt

Содержание

• 1 Типы железнодорожной платформы
  • 1. 1 1. Пассажирская платформа
  • 1.2 Размеры пассажирской платформы
  • 1.3 2. Товара
  • 1.4.

Платформа представляет собой возвышенную ровную поверхность железнодорожного вокзала, с которой осуществляется либо посадка пассажиров в поезд, либо погрузка и разгрузка товаров. Как правило, следующие предусмотрено два типа железнодорожных платформ :

1. Пассажирская платформа
2. Грузовая платформа

1. Пассажирская платформа

Как следует из названия, этот тип платформы предназначен для перевозки пассажиров, пользующихся железной дорогой. Ниже перечислены основные элементы пассажирской платформы:

i. Платформа для пассажиров должна быть покрыта на минимальном расстоянии от 60 до 61 м их длины.

ii. Эти типов железнодорожных платформ должна быть заасфальтирована с минимальной шириной 3,65 м.

iii. В конце площадки с максимальным уклоном 1:6 должен быть предусмотрен пандус .

iv. Для эффективного и безопасного движения поездов в ночное время необходимо предусмотреть достаточное количество света.

v. На пассажирском перроне должен быть обеспечен источник питьевой воды, а также должны быть выполнены необходимые санитарно-гигиенические мероприятия.

VI. Названия станций должны быть написаны на RCC или каменной доске жирным шрифтом на хинди , английском и региональном языке . Название станции написано на обеих сторонах доски.

vii. Название станции должно быть написано на желтом фоне черными буквами размером 300 мм . Расстояние между буквами, а также вверху и внизу буквы 150 мм .

viii. Табличка с названием должна находиться на высоте не менее 1,8 м от уровня платформы.

Размеры пассажирской платформы

а. Длина и ширина платформы для пассажиров

• Минимальная рекомендуемая длина платформы для пассажиров при всех габаритах составляет 180 м . Но желаемая длина Б.Г 305 м .
• Минимально допустимая ширина перед станционным зданием для всей колеи 3,60 м .

б. Просвет между осевой линией соседнего пути и краем платформы

• В Индии зазоры сохраняются 1676 мм для широкой колеи.
• 1346 мм для счетчика.
• И 1219 мм для узкой колеи.

в. Высота или высота платформы для пассажиров

Как правило, в Индии существует три типа высоты платформы, а именно: уровень рельса, низкий уровень и высокий уровень платформы. Высота над уровнем рельсов для различных размеров колеи и платформы следующая:

S.No	Types of Platform		Height
		B.G	M.G	N.G
1.	Rail level	0.00 m	0. 00 m	0,00 М
2.	Платформа низкого уровня	0,45 м	Не применимо	Не применимо
3.	Высокий уровень	.74.0115	от 0,31 до 0,41 м	от 0,23 до 0,41 м

d. Уклон платформы

Платформы имеют уклон 1 к 30 по ширине.

2. Грузовая платформа

Как следует из названия, эти типы железнодорожных платформ используются для погрузки и разгрузки товаров. Ниже приведены основные элементы товарной платформы.

я. Как правило, грузовые платформы выше, а минимальная ширина составляет 3 м.

ii. На товарных платформах должны быть предусмотрены товарные навесы и одновременно на этих платформах должны быть предусмотрены устройства для взвешивания товаров.

iii. Надлежащее дренажное устройство очень важно для грузовых платформ, поэтому на этих платформах необходимо принять соответствующие меры для дренажа.

Допустимая высота грузовых платформ над уровнем рельсов:

S.No	Типы платформ		Height
		B.G	M.G	N.G
1.	Goods Platform in Level with Wagon Floors	1.07 m	0.69 m	0.61 m

Читайте также:

Необходимые сооружения на станциях

Ширина колеи

Назначение железнодорожного вокзала

• Железнодорожное машиностроение

• Malay Sautya
• 22 января 2020 г. 11 марта 2022

Отчет об этом AD

Отчет об этом AD

. — Остров Шельф

Я хочу настроить платформу на пассажирской остановке, чтобы она соответствовала масштабу как для поездов 00, так и для поездов H0. Это возможно для прямой гусеницы, если модели 00 имеют ширину в масштабе (или уже), а любые модели H0, где внешние цилиндры обычно выступают слишком далеко, имеют ширину менее 35 мм. Это допустимые размеры:

• Высота поверхности платформы над рельсами: от 12,7 до 13,0 мм (я буду называть это полдюйма)
• Смещение края платформы от осевой линии гусеницы: 19,0 мм (я установлю это для своего самого широкого автомобиля)
• Ширина 33 мм или больше

Вот расчеты, чтобы показать, как я пришел к этим цифрам.

Исходные данные

Максимально допустимое расстояние шага для британских железных дорог определено в Стандарте группы железных дорог GM/RT2149., это 275 мм по горизонтали и 250 мм по вертикали. Это самые большие пробелы, которые железная дорога ожидает от своих пассажиров. Наименьший зазор между нижней стороной ступени и верхней частью платформы обычно составляет 50 мм, а для платформы моей модели я стремлюсь к 1 мм.

Я буду использовать свой автобус Hornby 00 Mk3 для основных размеров.

Максимальная ширина британского контурного поезда ниже высоты платформы составляет 8 футов 8 дюймов, что соответствует 34,8 мм для масштабной модели в 00. Для H0 внешние цилиндры обычно превышают ширину масштаба, но современные модели обычно уже, чем аналогичные 00. те.

Пространство, доступное для платформы станции в Великобритании, определено в стандарте Railway Group GIRT7073. На рисунке A.1 выпуска 2 (июнь 2018 г.) показано пространство до 915 мм над уровнем рельса, а также дополнительные 10 мм для допусков на техническое обслуживание и установку. В прошлом платформы станций часто были ниже, и для этой записи в блоге высота платформы модели является производным размером, а не ограничением. Цель состоит в том, чтобы модель выглядела правильно, поэтому я буду игнорировать масштабные эквиваленты высоты платформы.

Вертикальный размер

Подножка автобуса Hornby 00 Mk3 находится на 16 мм выше уровня рельсов, что составляет 4 фута. Эквивалент 250 мм по шкале 00 составляет 3,3 мм, поэтому наименьшая репрезентативная высота платформы модели составляет 16 — 3,3 = 12,7 мм.

Подножка эквивалентного вагона в масштабе H0 будет на 14 мм выше уровня рельсов. Самая высокая платформа, которую я приму здесь, с моим номиналом в 1 мм, минимальный зазор составляет 14 — 1 = 13 мм.

Приемлемые вертикальные размеры для 00 и H0 неразличимы для зрителя.

Горизонтальное измерение

Ширина подножек автобуса Hornby составляет 36 мм. Эти доски для ног сужаются (как настоящие), поэтому это измерение находится в самом узком месте. Эти 36 мм представляют собой смещение на 18 мм от внешнего края до центральной линии гусеницы для ширины колеи 00. Наименьшее расстояние, которое я приму за 00, равно 18 + 1 = 19.мм.

Ширина подножек эквивалентного вагона в масштабе H0 будет составлять 31,5 мм, что дает смещение 15,8 мм от центральной линии той же дорожки.
