Пластмассы применение в промышленности – — (, , )

Содержание

Виды и применение пластмасс | Статьи Jonwai

Пластмасса — это высокопрочный, эластичный материал, который при нагревании становится мягким и пластичным. В этот промежуток времени из нее можно  «слепить» практически все что угодно. После остывания изделие вновь становится твердым.



Краткая история появления

Считается, что первооткрывателем пластмассы был британский изобретатель Паркс.   В 1855г. он решил чем-нибудь заменить материал бильярдных шаров. В то время они состояли из слоновой кости.

Он смешал масло камфорного дерева, нитроцеллюлозу (хлопок + азотная и серная кислота) и спирт. При нагревании получил однородную жидкую смесь, которая при охлаждении застыла и стала твердой. Это и была первая разновидность пластмассы, полученная искусственным путем из природных и химических материалов.

И только через сто лет в 1953г. немецкий профессор Штаудингер открыл синтетическую макромолекулу (молекула с очень большим количеством атомов и большой массой). Она то и стала базовой прародительницей для получения разнообразных видов промышленного пластика.

 Если не вдаваться в научные подробности, новые виды пластмасс создаются следующим образом: в макромолекуле, особым образом, меняют расположение звеньев малых молекул. Эти цепочки называются полимерами. От этих «перестроений» рождаются материалы с определенными физико-механическими характеристиками.

Химики всего мира сразу, после этого открытия, стали выстраивать из этих кубиков трансформеров конструкции с ранее невиданными свойствами.





Свойства

Изделия из пластмасс имеют следующие особенности:

1. Для дизайнеров и инженеров это тот материал, из которого можно изготавливать самые сложные по форме конструкции.
2. Отличаются экономичностью в сравнении с аналогичными продуктами из других материалов. Малые энергетические затраты при производстве. Простота формовки.
3. Почти все виды палстика не нуждаются в покраске, так как они имеют свои различные цветовые гаммы.
4. У них небольшой вес.
5. Обладают высокой эластичностью.
6. Являются отличными диэлектриками (т.е. практически не проводят электрический ток).
7. Обладают низкой теплопроводностью (отличные теплоизоляторы).

8. У материалов высокий коэффициент шумоизоляции.
9. Не подвержены, в отличие от металлов коррозии.
10. Имеют хорошую устойчивость к перепадам дневных и межсезонных температур.
11. У пластиков высокая стойкость ко многим агрессивным химическим средам.
12. Они могут выдержать большие механические нагрузки.





Применение пластмасс

Пластмассы прекрасно могут заменять функции многих, более дорогих в изготовлении, металлических, бетонных или деревянных изделий.  И в промышленности и  в быту этот материал используется повсеместно.

1. На наземном, морском и авиационном транспорте применение пластмассовых частей и деталей машин существенно снижает их вес и стоимость.

2. В машиностроении из пластика изготавливают: технологическую оснастку; подшипники скольжения; зубчатые и червячные колеса; детали тормозных устройств; рабочие емкости и прочее.

3. В электротехнике многие виды пластмасс используют для производства корпусов приборов, изоляционного материала  и др.

4. В строительстве применяют сделанные из пластика несущие конструкции, отделочные и кровельные материалы, вентиляционные устройства, навесы, панели, двери, окна, рабочий инструмент и др.

5. В сельском хозяйстве из пластиковых полупрозрачных листов сооружают теплицы.

6. В медицине большинство аппаратов и приборов состоят из пластмассовых частей и деталей. А многие человеческие органы чаще всего заменяют их пластиковыми аналогами.

7. В быту полно изделий из пластика. Это — посуда, телевизоры, компьютеры, мобильные телефоны, обувь, одежда и др.







Маркировка пластмасс

Умение правильно расшифровывать буквенную маркировку пластика необходимо хотя бы для того, чтобы не нанести непоправимый вред здоровью при пользовании изделиями из этого материала.

Некоторые виды пластика способны медленно разрушать организм человека. Отказаться от них полностью мы не сможем, но уменьшить отрицательное влияние вполне реально.

Внимательно изучайте товар, который планируете купить. Производитель обязан маркировать свои изделия. Если специальное обозначение отсутствует — это должно вас насторожить.

Сами пластмассы не являются канцерогенами, а ими могут быть некоторые вещества в них содержащиеся. Они добавляются производителями для получения тех или иных свойств материала.

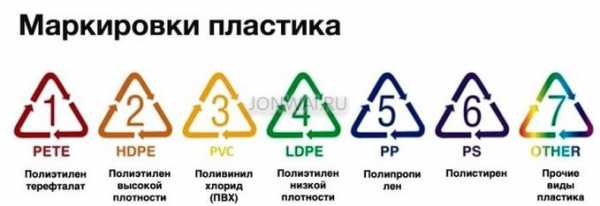

Определиться с типом пластика возможно, если на изделии имеется соответствующая маркировка. Обозначение часто наносят в виде треугольника, стороны которого состоят из трех стрелок. Под фигурой – аббревиатура, а внутри – цифра. На промышленных продуктах маркировка обычно выштамповывается в своеобразных скобках. Например, это может выглядеть так: >PCPUR  >PP/EPDM







Виды и применение пластмасс

Разновидности пластика и их сфера применения основывается на том, какие полимеры являются базовыми – синтетические или природные. Эти материалы могут быть в виде термопластичных пластмасс (обратимыми по форме) и термореактивными (необратимыми).

Самыми распространенными в производстве и в быту являются следующие виды:

(1) PET или PETE – лавсан (полиэтилентерефталат). Чаще всего используется при изготовлении упаковок, обивок и одноразовых стаканчиков для холодных напитков. Не рекомендуется повторное применение и изготовление из него детских игрушек.





(2) HDPE или PE HD  – так обозначается полиэтилен высокой плотности и полиэтилен низкого давления. Используют при изготовлении пластиковых пакетов, пищевых контейнеров, посуды, тары для моющих средств, ненагруженных деталей оборудования, покрытий, футляров и фольги. Относительно безопасен, но может выделять токсичное вещество (формальдегид).





(3) PVC или V — это маркировка поливинилхлорида (или просто — ПВХ). Используется только в технических целях при производстве химического оборудования, различных деталей, элементов напольных покрытий, изоленты, жалюзи, мебели, окон, труб и тары. Эти виды пластмасс при сжигании выделяют много ядовитых веществ.

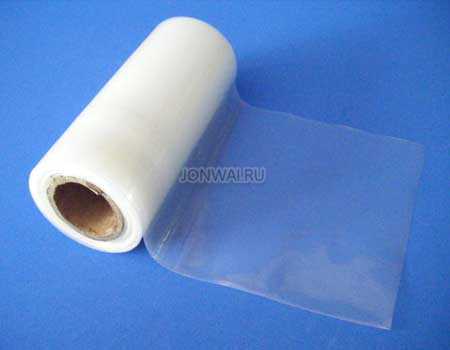

(4) LDPE или PEBD – обозначение полиэтилена низкой плотности и высокого давления. Из него изготавливают пакеты, брезент, мусорные мешки, компакт-диски и линолеум. Относительно безопасен для человека, но вреден в плане экологии.





(5) PP – маркировка полипропилена. Используют для изготовления детских игрушек, пищевых контейнеров, упаковок и медицинских шприцов. Идеальный материал для труб, элементов холодильного оборудования и деталей в автомобильной промышленности. Практически безвреден, хотя в некоторых случаях может выделяться формальдегид – ядовитый для здоровья человека газ.





(6) PS – полистирол. Из него изготавливают сэндвич-панели, теплоизоляционные строительные плиты, оборудование, изоляционные пленки, стаканчики, чашки, столовые приборы, пищевые контейнеры, лоточки для различных видов продуктов. Не рекомендуется для повторного использования. В случае горения выделяет ядовитый стирол.





(7) O или OTHER– полиамид, поликарбонат и другие виды пластмасс. Используют в производстве точных деталей машин, радио- и электротехники, аппаратуры, а также при изготовлении бутылок для воды, игрушек, бутылочек для детей и упаковок. При частом нагревании или мытье выделяют вещество (бисфенол А), ведущее к гормональным сбоям в человеческом организме.





В строительстве часто используют следующие виды пластика:

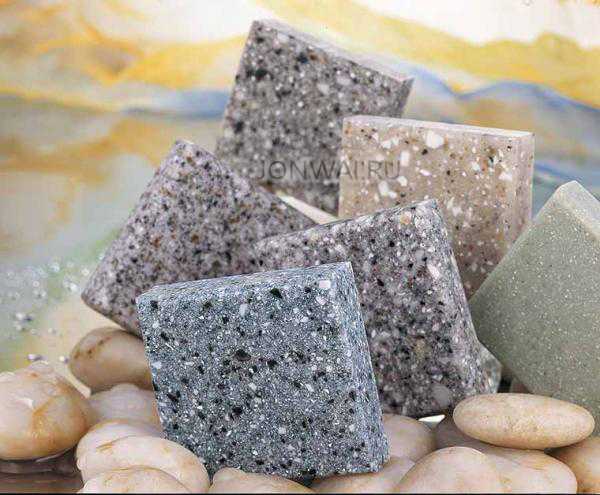

Полимербетон. Это композиционный материал, созданный на основе термореактивных полимеров на основе эпоксидной смолы. Хрупкость этого пластика нивелируется волокнистыми наполнителями – стекловолокном и асбестом. Полимербетон применяется при изготовлении конструкций, стойких к различным агрессивным средам.





Стеклопластик – листовой материал из тканей и стеклянных волокон, связанных полимером.





• Напольные материалы – это разные виды вязких жидких составов на основе полимеров и рулонные покрытия. Широко применяется в строительстве поливинилхлоридный линолеум. Он обладает хорошими теплозвукоизоляционными показателями.



К термореактивным видам пластмасс относятся:

Фенопласт. Применяется для изготовления вилок, розеток, пепельниц корпусов сотовых телефонов, радиоприборов и изделий галантереи.





Аминопласты. Используют в производстве электротехнических деталей, клея для дерева, пенистых материалов, галантереи и тонких покрытий для украшений.





Стекловолокниты. Они чаще всего, применяются в машиностроении для изготовления крупногабаритных изделий несложных форм (лодок, кузовов автомобилей, корпусов приборов и пр.) и силовых электротехнических деталей.





Полиэстеры – на их основе создают части автомобилей, спасательные лодки, корпусы летательных аппаратов, кровельные плиты для крыш, мебель, мачты для антенн, плафоны ламп, удочки, лыжи и палки, защитные каски и др.





Эпоксидная смола — применяется как изоляционный материал: в трансформаторах, электромашинах и приборах, в радиотехнике (для печатных схем) и при производстве телефонной арматуры.







Производство

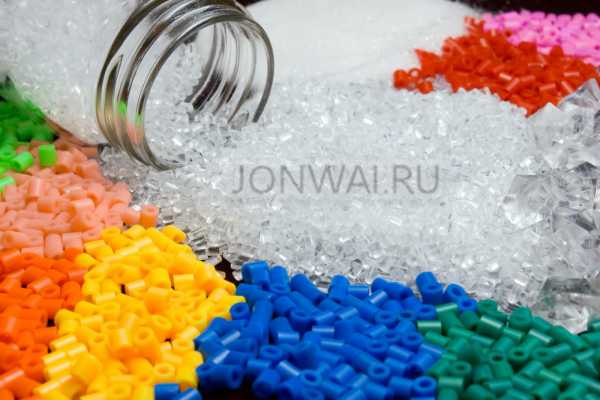

Основным сырьем при производстве пластмасс является этилен. С его помощью получают полиэтилен, полистирол и поливинилхлорид.

Нарушение технологии режима полимеризации, ухудшает качество готовой продукции. В ней могут появиться поры в виде пузырьков и разводов. Существуют следующие виды пористости пластмассы: гранулярная, газовая и пористость сжатия. Такие дефекты недопустимы при изготовлении продуктов влияющих на здоровье человека, например  съемных протезов. Для их изготовления используются базисные пластмассы (самотвердеющие, при смешивании специального порошка и жидкости, материалы).

Существует несколько основных технологий производства пластмассовых изделий:

1. Технология выдувания. Хорошо разогретая формовочная масса заливается в открытую опоку, после чего ее герметично закрывают. Затем туда подается  сжатый воздух, который распыляет горячий пластик по стенкам заданной формы.
2. Формовка посредством вакуума (процесс изготовления проводится с перепадами воздушного давления).
3. Технология литья. Жидкая пластмасса заливается в специальные емкости, в которых происходит охлаждение и  формовка материала.
4. Метод экструзии. Размягченную пластичную массу, продавливают через специальные отверстия в приспособление, которое формирует готовое изделие.
5. Прессование. Это самый распространенный способ получения продукции из термоактивных пластмасс. Формование выполняется в специальных опоках под воздействием высокого давления и температуры.



Тонет ли пластик в воде?

По поведению пластика в воде можно определить его вид.

 Плотность воды известна – 1,10 г/куб.см. Для разных видов пластмасс она варьируется от 0,90 г/куб.см до 2,21 г/куб.см.

Легче воды только:

1. Полипропилен (0,90 г/куб.см).
2. Полиэтилен высокого давления (0,92 г/куб.см).
3. Полиэтилен низкого давления(0,96 г/куб.см).

Только эти виды пластика будут плавать, остальные пойдут ко дну.

Одним из самых тяжелых видов пластика является фторопласт с плотностью — 2,20 г/куб.см.





www.jonwai.ru

76. Пластмассы. Основные виды, их свойства и применение.

Пластические массы - материалы, получаемые на основе природных или синтетических полимеров, которые на определенной стадии производства или переработки обладают высокой пластичностью. Их получают синтезом молекул простых органических и неорганических веществ с получением больших макромолекул. Делятся на термореактивные(полимеры, при изменении температуры изменяют структуру, теряют способность плавиться), термопластичные(свойства которых после нагревания и последовательного охлаждения не меняются - размягчение - твердение, подвергаются многократной переработке). По происхождению делятся на природные и синтетические. Синтетические экономически более эффективны. Получают полимеризацией, поликонденсацией. Полимеризация - процесс образования высокомолекулярных соединений из мономеров, при этом нет побочных продуктов. Поликонденсация - процесс образования соединений из двух и более мономеров. Получаются побочные продукты.

Высокие физические и химические свойства. Характерны - низкая плотность, высокая химическая стойкость, находит применение в химическом машиностроении, химических производствах. Полимеры пластмассы - высокие диэлектрические свойства, применяют в радио- и электротехнике. Низкая теплопроводность - используются в качестве теплоизолятора. Многие пластмассы обладают высокими фрикционными и антифрикционными свойствами. Недостаток - малая прочность, твёрдость, жёсткость, большая ползучесть у термопластиков, низкая теплостойкость у большинства пластмасс.

Основные виды применяемых пластмасс: полиэтилен, винипласт, полистирол, фторопласт, полиакрилаты. Полиэтилен - продукт из этилена. При крекинге нефти и из коксового газа его получают. Высокие диэлектрические свойства - кабельная продукция, а также для изготовления радиодеталей. Вследствие водонепроницаемости и химической стойкости для изготовления деталей, химической посуды, трубопроводов, цистерн и т.д. Полипропилен. При разложении нефтепродуктов(получение). Изделия из него прочны, но не морозостойки(пленка, трубы для горячей воды, синтетическое волокно). Полистирол - водостоек, хороший диэлектрик, химически инертен. Изделия - детали аппаратуры, химическую посуду, получаемую литьём под давлением. Малая проводимость тепла и низкая теплостойкость. Полимеры галогенопроизводных этилена: фторопласты - наиболее распространены ФТ3,-4. Представляют собой белое вещество со скользкой поверхностью, не смачивается водой, диэлектрик, самый химически стойкий из всех известных материалов. Выдерживает температуру до 250 градусов Цельсия. Слоистые пластики – изготавливаются путём пропитывания материала смолой, сушки и прессовки. Применяются для панелей, электроизоляторов, изолирующих шайб, прокладок, труб и панелей трансформаторов. Асбесто-кристалит отличается термостойкостью и хорошими фрикционными свойствами, для изготовления трущихся деталей дисков сцепления. Стеклокристалит - исключительно прочен и хороший изолятор.

77. Производство изделий из пластмасс.

Прессование полимерных материалов компрессионное, метод изготовления изделий из пластических масс и резиновых смесей в пресс-формах, установленных на прессе (чаще всего гидравлическом). В зависимости от температуры процесса П. и. м. подразделяют на высокотемпературное (горячее) и низкотемпературное (холодное). При горячем прессовании материал, например в виде пресс-порошка (обычно таблетированного или гранулированного) или листов, помещают в разомкнутую пресс-форму, нагретую до заданной температуры. При опускании плунжера пресса форма замыкается, материал в результате нагревания и создаваемого прессом давления растекается и заполняет формующую полость, приобретая размеры и конфигурацию изделия. Реактопласты и резиновые смеси, выдерживают в пресс-форме под давлением до завершения процесса отверждения или вулканизации, после чего плунжер пресса поднимают и выталкивают из разомкнутой формы готовое изделие. Горячее прессование термопластов применяют ограниченно, т.к. в этом случае пресс-форму перед извлечением из неё изделия необходимо охлаждать. температура П. п. м. может изменяться в пределах 80-300 ?С, давление - от 2 до 90 Мн/м2 (20-900 кгс /см2), продолжительность выдержки под давлением - от долей мин до 30 мин. Давление тем выше, чем меньше текучесть материала и сложнее конфигурация изделия. Длительность П. п. м. определяется скоростью прогрева и отверждения (вулканизации) материала. Процесс ускоряется при загрузке в пресс-форму предварительно нагретого материала (например, токами ВЧ).

Холодное прессование используют главным образом для переработки термопластов, не размягчающихся при нагревании, например фторопластов. В этом случае материал прессуют (уплотняют) в холодных формах, а затем, после извлечения изделия из формы, подвергают термообработке (т. н. спекание).

studfiles.net

получение пластмасс, состав, свойства, свариваемость



Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек - в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки - в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!


Состав и свойства

Получение пластмасс

Пластмассы — это материалы, полученные на основе синтетических или естественных полимеров (смол). Синтезируются полимеры путем полимеризации или поликонденсации мономеров в присутствии катализаторов при строго определенных температурных режимах и давлениях.

В полимер с различной целью могут вводиться наполнители, стабилизаторы, пигменты, могут составляться композиции с добавкой органических и неорганических волокон, сеток и тканей.

Таким образом, пластмассы в большинстве случаев являются многокомпонентными смесями и композиционными материалами, у которых технологические свойства, в том числе и свариваемость, в основном определяются свойствами полимера.

В зависимости от поведения полимера при нагревании различают два вида пластмасс — термопласты, материалы, которые могут многократно нагреваться и переходить при этом из твердого в вязко-текучее состояние, и реактопласты, которые могут претерпевать этот процесс лишь однократно.

Особенности строения

Пластмассы (полимеры) состоят из макромолекул, в которых более или менее регулярно чередуется большое число одинаковых или неодинаковых атомных группировок, соединенных химическими связями в длинные цепи, по форме которых различают линейные полимеры, разветвленные и сетчато-пространственные.

По составу макромолекул полимеры делятся на три класса:

1) карбоцепные, основные цепи которых построены только из углеродных атомов;

2) гетероцепные, в основных цепях которых, кроме атомов углерода, содержатся атомы кислорода, азота, серы;

3) элементоорганические полимеры, содержащие в основных цепях атомы кремния, бора, алюминия, титана и других элементов.

Макромолекулы обладают гибкостью и способны изменять форму под влиянием теплового движения их звеньев или электрического поля. Это свойство связано с внутренним вращением отдельных частей молекулы относительно друг друга. Не перемещаясь в пространстве, каждая макромолекула находится в непрерывном движении, которое выражается в смене ее конформаций.

Гибкость макромолекул характеризует величина сегмента, т. е. число звеньев в ней, которые в условиях данного конкретного воздействия на полимер проявляют себя как кинетически самостоятельные единицы, например в поле ТВЧ как диполи. По реакции к внешним электрическим полям различают полярные (ПЭ, ПП) и неполярные (ПВХ, полиаксилонитрил) полимеры. Между макромолекулами действуют силы притяжения, вызванные ван-дер-ваальсовым взаимодействием, а также водородными связями, ионным взаимодействием. Силы притяжения проявляются при сближении макромолекул на 0,3—0,4 им.

Полярные и неполярные полимеры (пластмассы) между собой несовместимы — между их макромолекулами не возникает взаимодействия (притяжения), т. е. они между собой не свариваются.

Надмолекулярная структура, ориентация

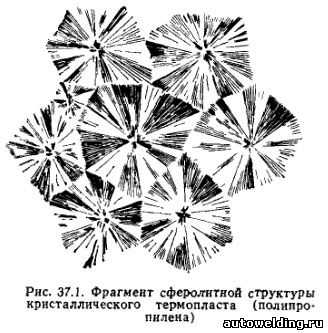

По структуре различают два вида пластмасс — кристаллические и аморфные. В кристаллических в отличие от аморфных наблюдается не только ближний, но и дальний порядок. При переходе из вязко-текучего состояния в твердое макромолекулы кристаллических полимеров образуют упорядоченные ассоциации-кристаллиты преимущественно в виде сферолитов (рис. 37.1). Чем меньше скорость охлаждения расплава термопласта, тем крупнее вырастают сферолиты. Однако и в кристаллических полимерах всегда остаются аморфные участки. Изменяя скорость охлаждения, можно регулировать структуру, а следовательно, и свойства сварного соединения.


Резкое различие продольных и поперечных размеров макромолекул приводит к возможности существования специфического для полимеров ориентированного состояния. Оно характеризуется расположением осей цепных макромолекул преимущественно вдоль одного направления, что приводит к проявлению анизотропии свойств изделия из пластмассы. Получение ориентированных пластмасс осуществляется путем их одноосной (5—10-кратной) вытяжки при комнатной или повышенной температуре. Однако при нагреве (в том числе и при сварке) эффект ориентации снижается или исчезает, так как макромолекулы вновь принимают термодинамически наиболее вероятные конфигурации (конформации) благодаря энтропийной упругости, обусловленной движением сегментов.

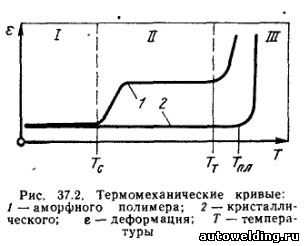

Реакция пластмасс на термомеханический цикл

Все конструкционные термопласты при нормальных температурах находятся в твердом состоянии (кристаллическом или застеклованном). Выше температуры стеклования (Тст) аморфные пластмассы переходят в эластическое (резиноподобное) состояние. При дальнейшем нагреве выше температуры плавления (Tпл) кристаллические полимеры переходят в аморфное состояние. Выше температуры текучести ТT и кристаллические, и аморфные пластмассы переходят в вязкотекучее состояние Все эти изменения состояния обычно описываются термомеханическими кривыми (рис. 37.2), являющимися важнейшими технологическими характеристиками пластмасс. Образование сварного соединения происходит в интервале вязкотекучего состояния термопластов. Реактопласты при нагреве выше ТT претерпевают радикальные процессы и в отличие от термопластов образуют пространственные полимерные сетки, не способные к взаимодействию без их разрушения, на что требуется применение специальных химических присадок.

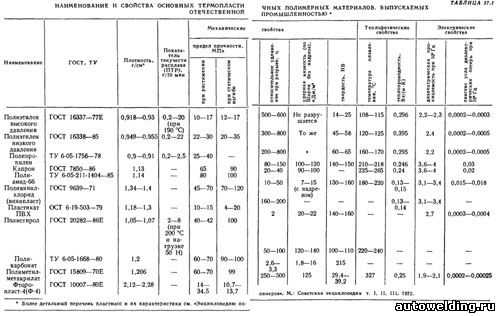

Основные пластмассы для сварных конструкций


Наиболее распространенными конструкционными пластмассами являются группы термопластов на основе полиолефинов: полиэтилена высокого и низкого давления, полипропилена, полиизобутилена.

Полиэтилен [..—СН2—СН2—...]n высокого и низкого давления — кристаллические термопласты, отличающиеся между собой прочностью, жесткостью, температурой текучести. Полипропилен [—СН2—СН(СН3)—]n более температуростоек, чем полиэтилен, и обладает большей прочностью и жесткостью.

В значительных объемах используются хлорсодержащие пластики на основе полимеров и сополимеров винилхлорида и винилиденхлорида.

Поливинилхлорид (ПВХ) [—(СН2—СНСl—)]n — аморфный полимер линейного строения, в исходном состоянии является жестким материалом При добавке к нему пластификатора можно получить очень пластичный и хорошо сваривающийся материал — пластикат. Из жесткого ПВХ — винипласта — изготавливают листы, трубы, прутки, а из пластиката — пленку, шланги и другие изделия. Из ПВХ изготавливаются также вспененные материалы (пенопласты).

Значительную группу полимеров и пластмасс на их основе составляют полиамиды, содержащие в цепи макромолекул амидные группы [—СО—Н—]. Это в большинстве кристаллические термопласты с четко выраженной температурой плавления. Отечественная промышленность выпускает главным образом алифатические полиамиды, используемые для изготовления волокон, отливки деталей машин, получения пленок. К полиамидам относятся, в частности, широко известные поликапролактам и полнамид-66 (капрон).

Наибольшую известность из группы фторлонов получил политетрафтор-этилен-фторлон-4 (фторопласт 4). В отличие от других термопластов при нагреве он не переходит в вязкотекучее состояние даже при температуре деструкции (около 415°С), поэтому его сварка требует особых приемов. В настоящее время химической промышленностью освоен выпуск хорошо сваривающихся плавких фторлонов; Ф-4М, Ф-40, Ф-42 и др. Сварные конструкции из фторсодержащих пластиков обладают исключительно высокой стойкостью к агрессивным средам и могут воспринимать рабочие нагрузки в широком диапазоне температур.

На основе акриловой и метакриловой кислоты производятся акриловые пластики. Наиболее известная в практике производная на их основе — пластмасса полнметилметакрилат (торговая марка «плексиглас»). Эти пластики, обладающие высокой прозрачностью, используются как светопроводящие изделия (в виде листа, прутков и т. д.) Нашли применение также сополимеры метилметакрилата и акрилонитрила, которые обладают большей прочностью и твердостью. Все пластики этой группы хорошо свариваются.

Хорошей прозрачностью отличается группа пластиков на основе полистирола. Этот линейный термопласт хорошо сваривается тепловыми способами.

Для изготовления сварных конструкций преимущественно в электротехнической промышленности используют сополимеры стирола с метилстиролом, акрилонитрилом, метилметакрилатом и, в частности, акрилонитрилбутадиенстирольные (АБС) пластики. Последние отличаются от хрупкого полистирола более высокой ударной прочностью и теплостойкостью.

В сварных конструкциях находят применение пластмассы на основе поликарбонатов — сложных полиэфиров угольной кислоты. Они обладают более высокой вязкостью расплава, чем другие термопласты, однако свариваются удовлетворительно. Из них изготавливают пленки, листы, трубы и различные детали, в том числе декоративные. Характерными особенностями являются высокие диэлектрические и поляризационные свойства.

Формообразование деталей из пластмасс

Термопласты поставляются для переработки в гранулах размером 3—5 мм. Основными технологическими процессами изготовления полуфабрикатов и деталей из них являются: экструзия, литье, прессование, каландрирование, производимые в температурном интервале вязкотекучего состояния.

Трубопроводы из полиэтиленовых и поливинилхлоридных труб применяют для транспорта агрессивных продуктов, в том числе нефти и газа с содержанием сероводорода и углекислоты и химических (неароматических) реагентов в химическом производстве. Резервуары и цистерны для перевозки кислот и щелочей, травильные ванны и другие сосуды облицовываются пластмассовыми листами, соединяемыми с помощью сварки Герметизация пластикатом помещений, загрязняемых изотопами, покрытие полов линолеумом также осуществляются с помощью сварки. Консервация пищевых продуктов в тубы, коробки и банки, упаковка товаров и почтовых посылок резко ускоряются с применением сварки.

Машиностроительные детали. В химическом машиностроении свариваются корпуса и лопатки различного рода смесителей, корпуса и роторы насосов для перекачки агрессивных сред, фильтры, подшипники и прокладки из фторопласта, из полистирола сваривается осветительная арматура, из капрона неэлектропроводные шестерни, валики, муфточки, штоки, из фторлона — несмазывающиеся подшипники, вытеснители топлива и т д.

Оценка свариваемости пластмасс

Основные стадии процесса сварки

Процесс сварки термопластов состоит в активации свариваемых поверхностей деталей, либо находящихся уже в контакте (сварка ТВЧ, СВЧ), либо приводимых в контакт после (сварка нагретым инструментом, газом, ИК-излучением и т. д.) или одновременно с активизацией (сварка трением, УЗ-сварка).

При плотном контакте активированных слоев должны реализоваться силы межмолекулярного взаимодействия.

В процессе образования сварных соединений (при охлаждении) происходит формирование надмолекулярных структур в шве, а также развитие полей собственных напряжений и их релаксация. Эти конкурирующие процессы определяют конечные свойства сварного соединения. Технологическая задача сварки состоит в том, чтобы максимально приблизить по свойствам шов к исходному — основному материалу.

Механизм образования сварных соединений

Реологическая концепция. Согласно реологической концепции, механизм образования сварного соединения включает два этапа — на макроскопическом и микроскопическом уровнях. При сближении под давлением активированных тем или иным способом поверхностей соединяемых деталей вследствие сдвиговых деформаций происходит течение расплава полимера. В результате этого удаляются из зоны контакта ингредиенты, препятствующие сближению и взаимодействию ювенильных макромолекул (эвакуируются газовые, окисленные прослойки). Вследствие разности скоростей течения расплава не исключено и перемешивание макрообъемов расплава в зоне контакта. Только после удаления или разрушения дефектных слоев в зоне контакта, когда ювенильные макромолекулы сблизятся на расстояния действия Ван-дер-Ваальсовых сил, возникает взаимодействие (схватывание) между макромолекулами слоев соединяемых поверхностей деталей. Этот аутогезионный процесс происходит на микроуровне. Он сопровождается взаимодиффузией макромолекул, обусловленной энергетическим потенциалом и неравномерностью градиента температур в зоне свариваемых поверхностей.

Итак, чтобы образовалось сварное соединение двух поверхностей, необходимо прежде всего обеспечить течение расплава в этой зоне.

Течение расплава в зоне сварки зависит от его вязкости: чем меньше вязкость, тем активнее происходят сдвиговые деформации в расплаве — разрушение и удаление дефектных слоев на контактирующих поверхностях, тем меньшее давление необходимо прилагать для соединения деталей.

Вязкость расплава в свою очередь зависит от природы пластмассы (молекулярной массы, разветвленности макромолекул полимера) и температуры нагрева в интервале вязкотекучести. Следовательно, вязкость может служить одним из признаков, определяющих свариваемость пластмассы: чем она меньше в интервале вязкотекучести, тем лучше свариваемость и, наоборот, чем больше вязкость, тем сложнее разрушить и удалить из зоны контакта ингредиенты, препятствующие взаимодействию макромолекул. Однако нагрев для каждого полимера ограничен определенной температурой деструкции Тд, выше которой происходит его разложение — деструкция. Термопласты различаются по граничным значениям температурного интервала вязкотекучести, т. е. между температурой их текучести ТT и деструкции Тд (табл. 37.2).

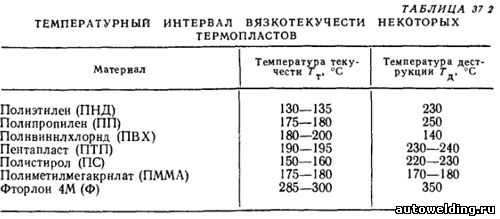

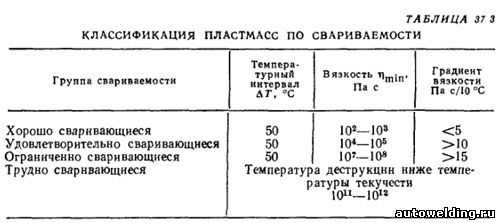

Классификация термопластов по их свариваемости. Чем шире интервал вязкотекучести термопласта (рис. 37.3), тем практически проще получить качественное сварное соединение, ибо отклонения по температуре в зоне шва отражаются менее на величине вязкости. Наряду с интервалом вязкотекучести и минимальным уровнем в нем значений вязкости заметную роль играет в реологических процессах при образовании шва градиент изменения вязкости в этом интервале. За количественные показатели свариваемости приняты: температурный интервал вязкотекучести ΔT, минимальное значение вязкости ηmin и градиент изменения вязкости в этом интервале.


По свариваемости все термопластичные пластмассы можно разбить по этим показателям на четыре группы (табл. 37.3).


Сварка термопластичных пластмасс возможна, если материал переходит в состояние вязкого расплава, если его температурный интервал вязкотекучести достаточно широк, а градиент изменения вязкости в этом интервале минимальный, так как взаимодействие макромолекул в зоне контакта происходит по границе, обладающей одинаковой вязкостью.

В общем случае температура сварки назначается, исходя из анализа термомеханической кривой для свариваемой пластмассы, принимаем ее на 10—15° ниже Тд. Давление принимается такое, чтобы эвакуировать расплав поверхностного слоя в грат либо разрушить его, исходя из конкретной глубины проплавления и теплофизических показателей свариваемого материала. Время выдержки tCB определяется исходя из достижения квазистационарного состояния оплавления и проплавления либо по формуле


где t0 — константа, имеющая размерность времени и зависящая от толщины соединяемого материала и способа нагрева; Q — энергия активации; R — газовая постоянная; Т — температура сварки.

При экспериментальной оценке свариваемости пластмасс фундаментальным показателем является длительная прочность сварного соединения, работающего в конкретных условиях по сравнению с основным материалом.

Испытываются образцы, вырубленные из сварного соединения, на одноосное растяжение. При этом временной фактор моделируется температурой, т. е. используется принцип температурно-временной суперпозиции, основанный на допущении, что при данном напряжении связь между длительной прочностью к температурой однозначна (метод Ларсона-Миллера).

Методы повышения свариваемости

Схемы механизма образования сварных соединений термопластов. Повышение их свариваемости может производиться за счет расширения температурного интервала вязкотекучести, интенсификации удаления ингредиентов или разрушения дефектных слоев в зоне контакта, препятствующих сближению и взаимодействию ювенильных макромолекул.

Возможно несколько путей:

введение в зону контакта присадки в случае недостаточного количества расплава (при сварке армированных пленок), при сварке разнородных термопластов присадка по составу должна обладать сродством к обоим свариваемым материалам;

введение в зону сварки растворителя или более пластифицированной присадки;

принудительное перемешивание расплава в шве путем смещения соединяемых деталей не только вдоль линии осадки, но и возвратно-поступательно поперек шва на 1,5—2 мм или наложением ультразвуковых колебаний. Активизация в зоне контакта перемешивания расплава может производиться после оплавления стыкуемых кромок нагревательным инструментом, имеющим ребристую поверхность. Свойства сварного соединения могут быть улучшены последующей термической обработкой соединения. При этом снимаются не только остаточные напряжения, но возможно исправление структуры в шве и околошовной зоне, особенно у кристаллических полимеров. Многие из изложенных мероприятий приближают свойства сварных соединений к свойствам основного материала.

При сварке ориентированных пластмасс во избежание потери их прочности вследствие переориентации при нагреве до вязко-текучего состояния полимера применяют химическую сварку, т. е. процесс, при котором в зоне контакта реализуются радикальные (химические) связи между макромолекулами. Химическую сварку применяют и при соединении реактопластов, детали из которых не могут переходить при повторном нагреве в вязкотекучее состояние. Для инициирования химических реакций в зону соединения при такой сварке вводят различные реагенты в зависимости от соединяемого вида пластмасс. Процесс химической сварки, как правило, производится при нагреве места сварки.

Волченко В.Н. Сварка и свариваемые материалы т.1. -M. 1991

См. также:

www.autowelding.ru

Применение пластиков в пищевой и медицинской промышленности

Для производства каких изделий применяется пластик в пищевой промышленности и медицине? Какие именно полимерные материалы используются в данных промышленных сферах? Ответы на эти вопросы вы найдете в статье.

Основные способы применения полимеров в медицинской и пищевой промышленности

Полимеры начали активно использовать в пищевой промышленности примерно с середины XX века. На сегодняшний день наиболее популярными сферами применения пластиков в данной области являются:

  • Производство пластиковой посуды

Одноразовая и многоразовая (бытовая) пластиковая посуда — незаменимый атрибут любого комбината питания, ресторана или кафе. Помимо одноразовых пластиковых стаканчиков, чашек, тарелок и столовых приборов, широкое применение нашла и многоразовая посуда, в том числе декоративная.

  • Изготовление упаковки

Почти вся современная упаковка для продуктов питания производится из полимерных материалов. Пищевые пластиковые контейнеры, полимерные упаковочные пленки (однослойные и многослойные), различные комбинированные материалы — ассортимент пищевой упаковочной продукции очень велик.

  • Производство оборудования

Многие детали оборудования на промышленных предприятиях, связанных с пищевой сферой, изготовлены из современных пластиков:

  • Шнеки для транспортировки зерна.
  • Звенья транспортерных лент.
  • Аппаратура и ее детали, контактирующие с агрессивными пищевыми средами.
  • Узлы автоматов для производства пищевой упаковки и т.д.

Пластики в медицинской промышленности также находят широчайшее применение. Разные виды модифицированных полимеров используют почти во всех сферах медицинской деятельности: хирургии (в том числе в микрохирургии), травматологии, стоматологии, офтальмологии и т.д.

Вот лишь некоторые виды медицинских изделий из пластиков:

  • Разнообразные детали медицинских аппаратов и приборов.
  • Протезы (в т.ч. эндопротезы).
  • Материал для изготовления оболочек для лекарственных капсул и пленок.
  • Медицинские инструменты – терапевтические и хирургические.
  • Системы переливания крови.
  • Разные виды стерильной и нестерильной медицинской упаковки.
  • Предметы ухода за больными и т.д.

Требования к полимерам в пищевой и медицинской промышленности

Поскольку и пищевая, и медицинская промышленность напрямую связаны со здоровьем и безопасностью человека, к полимерам, применяемым в данных областях, предъявляют особые требования:

  • Разрешение органов санитарного надзора

Все изделия из полимеров должны строго соответствовать требованиям санитарного надзора и сопровождаться соответствующими документами. Данные документы выдаются только после проведения ряда санитарно-химических и при необходимости токсилогических исследований, а также при получении заключения о безопасности использования конкретных полимерных материалов в пищевой или медицинской промышленности.

  • Биосовместимость

Если речь идет о применении полимеров в области протезирования, искусственных органов и тканей, материал должен быть обязательно изучен на предмет совместимости с физиологическими системами человека и соответствующими тканями.

  • Химическая стойкость

Пластики, которые используются в медицинской промышленности, должны обладать устойчивостью к процедурам дезинфекции, стерилизации, а также к воздействию агрессивных сред. Особенно это касается медицинских пластиковых изделий многоразового использования.

Химической стойкостью должны отличаться и изделия, применяемые в пищевой промышленности. Требования к каждому конкретному изделию и виду полимерного материала предъявляются в зависимости от назначения изделия.

  • Проведение предварительных исследований

Перед использованием пластиков в медицинской или пищевой промышленности, материалы в обязательном порядке должны пройти ряд исследований. Это необходимо для подтверждения безопасности и эффективности выбранных полимеров.

Сфера применения пластиков в медицине и пищевой промышленности расширяется с каждым годом. При этом регулярно появляются новые модификации полимеров, обладающие улучшенными свойствами, которые идеально подходят для применения в узких сферах медицинской и пищевой промышленности.

unitreid-group.com

1.2. Свойства и области применения пластических масс

Высокие темпы развития промышленности пластических масс обусловлены, прежде всего, сочетанием в одном материале множества ценных качеств. Пластмассы являются одни из самых лёгких материалов. Для большинства пластмасс присущи высокие прочностные характеристики. Абсолютная прочность пластмасс всё-таки уступает абсолютной прочности металлов. Но существующая весовая прочность приоритетна у пластических масс - это отношение прочности при растяжении материала к плотности.



Материал

ρ, кг/см3

σр, кгс/см3

«ВП»

Сталь

8

12800

1600

Чугун

8

1500

190

Дюраль

2,8

3900

1400

Текстолит (хлопчатобумажная ткань и фенолформальдегидное связующее)

1,4

1500

1100

Древесный слоистый пластик (древесный шпон + резольноформальдегидный олигомер)

1,4

3500

2500

Стеклотекстолит на основе стеклотканей

1,8

3000 - 7000

1700 - 4000



Пластмассы обладают высокой химической стойкостью, отличаются хорошими тепло- и звукоизоляционными свойствами, высокими диэлектрическими показателями. Многие пластмассы отличаются высокой эластичностью, газонепроницаемостью и обладают высокими герметизирующими качествами. Некоторые пластмассы характеризуются высокими адгезионными свойствами (в основе клеёв), хорошими уплотнительными свойствами, некоторые способны поглощать и гасить вибрации. Ряд пластмасс обладает хорошими оптическими свойствами (прозрачны), высокой радиационной стойкостью. Кроме того, среди пластмасс имеется группа материалов с высокими антифрикционными свойствами, т. е. они имеют низкий коэффициент трения и отличаются малым износом при работе на трение: тексталит, полиамиды.

С другой стороны, среди пластмасс, встречаются высокофрикционные пластмассы, т. е. создают тормозящий эффект. Это малый износ при трении, а поэтому они широко используются во всех тормозных устройствах. Это фенопласты, содержащие асбест в качестве наполнителя.

Вместе с тем все пластмассы и изделия из них отличаются хорошим видом: поверхность твёрдая, в большинстве случаем блестящая. Внешний вид сохраняется при воздействии внешней среды. Поверхность не лакируется, не полируется, а создаётся на стадии формования. Окрашивание происходит в массе, т. е. краситель вносится заранее.

Широкое распространение пластмасс обуславливается тем, что свойства получаемых изделий можно регулировать заранее. Во-первых, можно это создать синтеза путём использования различных мономеров, варьируя их соотношением, свойства меняют. Во-вторых, свойства можно менять на стадии изготовления путём варьирования типами и количеством добавок. В третьих, развитие производства пластмасс было связано с расширением сырья для синтеза полимерных материалов. Многие виды синтетических полимеров получают из нефти или из угля, даже из сельскохозяйственных отходов.

Расширение областей применения пластмасс обусловлено тем, что способы переработки несложны, легки при небольших трудовых затратах, при высокой производительности, а производственные потери невелики. Большинство пластмасс - это термопласты, их перерабатывают на непрерывно действующих аппаратах: литьевых, экструзионных и т. д.

На стадии переработки изделие оформляется по форме и размерам, точно отвечающих требованиям к готовым изделиям. Причём последующая обработка, как в других процессах, не требуется.

Основные потребители пластмасс:

-      судостроительство

-      самолётостроение

-      вертолётостроение

-      ракетостроение

-      автомобилестроение

-      химическая промышленность

-      строительное производство

-      сельское хозяйство

-      медицина и др.

На ряды с высокими свойствами для пластмасс характерны и специфические недостатки, которые сдерживают их применение. К ним относятся:

-      ползучесть (крип) - особенность материала деформироваться на холоду под действием постоянный механических нагрузок.

-      невысокая теплостойкость - порядка 70-120 оС, т.е. способность материала работать под нагрузкой при повышенных температурах.

-      плохая теплопроводность - 0,2-0,6 ккалл/мЧчЧоС. (для стали составляет 45 ккалл/мЧчЧоС, чугуна - 10-40 ккалл/мЧчЧоС, меди - 330 ккалл/мЧчЧоС).

-      высокий коэффициент термического расширения. Принимая во внимание, что пластмассы малотеплопроводные, то на изделиях могут возникать значительные внутренние напряжения, а они в конечном счёте могут быть причиной появления трещин в изделиях в процессе эксплуатации, особенно при резких изменениях температур. Эти напряжения особенно значительны, если впрессована металлическая арматура.

-      пониженная прочность при переменных нагрузках

-      старение пластмасс под действием внешних условий, т.е. снижение свойств в процессе эксплуатации. Это может быть взаимодействие полимера с кислородом воздуха. В результате этой химической реакции происходит разрыв макромолекулы или окислительная деструкция. При облучении светом происходит фотохимическая деструкция. Поэтому предусматриваются добавки.

Недостатки полимерных материалов могут быть значительно преодолены созданием определённой структуры материала, кроме того, введением специальных добавок в полимеры, а также подбором определенных режимов переработки.

plastichelper.ru

Доклад - Пластмассы - Промышленность, производство

Содержание

Введение

1. Свойства и производство пластмасс

2. Применение пластмасс

3. Пластмассы в строительстве

4. Пластмассы в спорте

Заключение

Список используемой литературы

Слово «пластичность» произошло от греческого слова plastikos, что означает «годный для лепки, податливый». Многие столетия единственным пластичным, широко применяемым для лепки материалов была глина. Однако теперь, когда говорят о пластических массах (пластмассах), подразумевают только материалы, созданные на основе полимеров.

Немногим более ста лет назад братья Хайэтт в Нью-Джерси (США) в поисках прочной, но рыхлой массы для типографских валиков создали хорошо формующийся материал из низконитрованной бумаги и камфоры. Так появилось на свет первое искусственное полимерное вещество, получившее название «целлулоид».

В настоящее время в нашем распоряжении имеется широкая палитра настолько разных синтетических веществ, что сами специалисты вряд ли могут охватить все ее многообразие. А для неспециалистов пластмассы — это наиболее характерный продукт современной химии[1]. Хотя целлулоид быстро нашел большой спрос, вскоре ему пришлось потесниться. Началась «эра» искусственных органических материалов, которые стали называть пластмассами, собственно, только во второй половине нашего века. В 1900 году мировое производство пластмасс составило всего около 20 тыс. тонн. А уже в середине столетия их ежегодный выпуск достигал примерно 1,5 млн. тонн. В 60-е годы производство пластмасс сделало гигантский скачок: в 1970 году было выпущено уже 38 млн. тонн этих искусственных материалов. Начиная с 1950 года производство пластмасс удваивалось каждые 5 лет.

Если в XIX веке пластмассы заменяли лишь дорогие и редкие материалы — слоновую кость, янтарь, перламутр, то в начале нашего века их стали использовать вместо дерева, металла, фарфора. Сейчас пластмассы нельзя назвать «заменителями». Многие современные пластмассы превосходят по своим свойствам большинство природных материалов. Многие из них имеют столь ценные качества, что у них нет аналогов в природе. Производство пластмасс развивается значительно быстрее, чем производство металлов.

Пластмассы представляют собой материалы на основе природных или синтетических полимеров, способные приобретать заданную форму при нагревании и под давлением и устойчиво сохранять ее после охлаждения.

Органические искусственные вещества — полимеры — построены, как известно, из макромолекул многочисленных малых основных молекул (мономеров). Процесс их образования зависит от разных факторов — отсюда широкие возможности варьирования и комбинирования, а следовательно и неисчерпаемые возможности получения продуктов с самыми разнообразными свойствами. Основные процессы образования макромолекул — это полимеризация, ступенчатая.

Структурные формулы некоторых распространенных полимеров полимеризация (полиприсоединение) и поликонденсация.

Название полимераСтруктура полимера
Мочевиноформальдегидная смола
Полиамидная смола
Полиакрилат
Полиметилметакрилат

Полимеризация — это химическая реакция образования высокомолекулярных продуктов вследствие сцепления простых ненасыщенных органических мономеров, протекающая без отщепления каких либо частей молекул. Пример: n·этилен — полиэтилен.

Полиприсоединение — это объединение различных основных молекул в высокомолекулярные продукты без отщепления третьего вещества. Пример: x·диизоцианат (OCN (R) n NCO) + y·многоатомный спирт — полиуретан.

Поликонденсация — реакция образования высокомолекулярного вещества из мономеров различного вида, которая сопровождается отщеплением низкомолекулярного продукта (часто молекул воды). Пример: x·формальдегид + y·мочевина ( (Nh3 ) 2 CO) — мочевиноформальдегидная смола + z·вода.

Физические и химические свойства полимеров обусловлены как особенностями химического состава и молекулярного строения этих веществ, так и их «надмолекулярной» структурой. Так химическая стойкость полиэтилена (устойчивость к действию агрессивных сред) определяется химической формулой мономера (-Ch3 -Ch3 -), не содержащего после полимеризации двойных связей, а физические свойства, например эластичность и непроницаемость,- его надмолекулярной структурой.

Рассмотрим первый аспект проблемы — химический состав и молекулярное строение полимеров.

В соответствие с местом в периодической системе углерод четырехвалентен. Главной его особенностью является способность образовывать вещества, в которых атомы углерода связаны между собой. При этом могут возникать как цепочные (в виде простых или разветвленных цепей), так и циклические соединения:

В зависимости от числа атомов и их взаимного расположения изменяются и свойства вещества. Например, чем больше атомов входит в соединение, тем менее оно летучее.

Свойства соединений углерода в большой степени зависят от характера связей между его отдельными атомами. Способность атомов углерода образовывать цепочки, кольца или сложные решетки, в которые вклинены другие элементы, обуславливает существование свыше трех миллионов известных в настоящее время соединений углерода.

Благодаря изменению структур молекул и их разнообразным комбинациям ассортимент пластмасс значительно расширяется за счет создания пластмасс с желаемыми свойствами. Хорошим примером реализации таких возможностей являются АБС-полимеры. Их название образовано от начальных групп трех основных мономеров: акрилонитрил (Ch3 =CH-CN) (А) вносит свою долю в химическую устойчивость продукта, бутадиен (Б) сообщает ему сопротивление ударам, стирол (С) делает материал твердым и легко поддающимся термопластической обработке. Получают АБС-полимеры исключительно путем привитой полимеризации. Привитая полимеризация — процесс образования высокомолекулярных соединений, в ходе которого на основную цепь полимера прививаются дополнительные боковые цепь другого химического характера. Варьируя доли отдельных мономеров и условия полимеризации можно изготовить продукты с различными свойствами. Основное назначение АБС-полимеров — замещать металлы в конструкциях и аппаратах.

Помимо полимера в состав пластмасс часто входят различные добавки: наполнители, пластификаторы, стабилизаторы, красители и другие компоненты.

Наполнители — это вещества, служащие для придания пластмассе необходимых эксплуатационных свойств (например, высокой прочности, термостойкости и др.), облегчения переработки, снижения стоимости. В качестве наполнителей применяют опилки, сажу, графит, стеклянные, асбестовые, химические волокна. В слоистых пластиках (пластмассы, упрочненные параллельно расположенными слоями наполнителя) роль наполнителя выполняют бумага, ткани; в пенопластах газы, например азот. Применение наполнителей снижает стоимость пластмассы. Ведь, как правило, наполнители — это отходы различных производств, они значительно дешевле самого полимера.

Пластификаторы вводят в состав пластмассы с целью повышения пластичности или эластичности полимера и готовой пластмассы. В качестве пластификаторов используют, главным образом, нелетучие, химически инертные вещества, например дибутилфталат (C6 h5 (COOC4 H9 ) 2 ), нефтяные масла. Молекулы пластификатора, например глицерина ослабляют связи между макромолекулами полимера. Это облегчает процесс формования пластмассы, позволяет проводить его при меньшей температуре.

Стабилизаторы — вещества, тормозящие старение пластмассы, происходящее, как правило, в результате деструкции. Деструкция полимеров — процесс разрушения их молекул под действием тепла, кислорода, света и др. В результате деструкции изменяются многие свойства полимеров и часто они становятся непригодными для использования. Стабилизаторы защищают полимеры от окисления (ароматические амины, фенолы), действия атмосферы, озона (воски), предохраняют полимеры от воздействия света (сажа) и ультрафиолетового света, защищают от разрушения под действием ионизирующих излучений (ароматические углеводороды, амины).

Нередко одно и то же вещество в пластмассе может выполнять одновременно несколько функций. Так фосфаты удается использовать и как антипирены (вещества понижающие горючесть материалов органического происхождения), и как пластификаторы. Наполнитель может «работать» и как антиокислитель, и как пигмент, а также способствовать непроницаемости материала.

Пластмассы различаются по своим эксплуатационным свойствам (например, пластмассы с высоким электрическим сопротивлением, атмосферо-, термо-, или огнестойкие), по природе наполнителя (например, стеклопластики, графитопласты, газонаполненные пластмассы), по способу расположения наполнителя в материале (слоистые пластики, волокниты — пластмассы, состоящие из рубленого волокна, пропитанного термореактивной синтетической смолой), а также по типу полимера (например, аминопласты, белковые пластики).

В зависимости от характера превращений, происходящих с полимером при формовании, пластмассы подразделяются на реактопласты и термопласты. Реактопласты или термореактивные пластмассы, подобно обожженной глине, не способны вернуть вновь пластичное состояние. Это связано с тем, что их переработка в изделие сопровождается химическим взаимодействием между макромолекулами и образованием пространственной структуры полимера. После такой переработки реактопласты утрачивают пластичность, становясь неплавкими и нерастворимыми. Повторно переработать такой материал в новое изделие уже невозможно. Обычно реактопласты — это фенольные, карбамидные и полиэфирные смолы. Чаще всего в исходном состоянии они представляют жидкости, которые при добавлении катализатора или нагревании необратимо затвердевают вследствие образования сшитых молекул.

Термопласты при нагревании вновь приобретают пластичность, их можно формовать многократно. Их легче превращать в готовые изделия, можно рационально обрабатывать и перерабатывать методами литья под давлением, вакуумной формовки или простой формовки. К термопластам относятся полиэтилен, поливинилхлорид, полистирол и АБС-полимеры.

Пространство между термопластами и реактопластами, как и между натуральными и синтетическими продуктами, заполнено сплошным спектром пластмасс, изготовленных «по специальным заказам». Они имеют порой необычные комбинации свойств. Так, разработаны термопласты с обратимым образованием сшитых молекул. При температуре обработки они могут быть термопластичными, а при температуре применения готового изделия, которая лежит намного ниже, они становятся термореактивными.

Рассмотрим основные методы переработки пластических масс в готовые изделия.

Основные методы переработки термопластов — литье под давлением, экструзия, вакуумформование, пневмоформование; реактопластов — прессование и литье под давлением.

Литье под давлением — способ получения отливок в форме, в которую расплавленная пластмасса поступает под давлением, а после затвердевания в результате остывания или отверждения приобретает конфигурацию внутри полости формы. Этот метод применяется главным образом для получения сложных изделий с высокой точностью.

Экструзия — это способ изготовления профилированных изделий большой длины. Заключается в непрерывном выдавливании размягченной пластмассы через отверстие определенного сечения. Применяется в производстве труб, пленок, при наложении электрической изоляции на провода.

Вакуумформование — метод производства изделий из листовых термопластов. Изделие требуемой конфигурации получают за счет разности давлений, возникающей вследствие разрежения в полости формы, над которой закреплен лист. Применяется, например, в производстве емкостей, деталей холодильников, корпусов приборов.

Пневмоформование — это, как и вакуумформование, способ изготовления изделий из листовых термопластов. Изделие оформляется под действием сжатого воздуха на лист, закрепленный над полостью формы. Применяется, например, в производстве ванн, раковин, деталей остекления самолетов.

Прессование — это способ производства изделий из пластмасс в пресс-формах, заключающийся в размягчении материала при нагревании и фиксации формы изделия в результате выдержки под давлением. При прямом (компрессионном) прессовании материал нагревают в пресс-форме, при литьевом (трансферном) прессовании — в камере, из которой продавливается в пресс-форму по так называемым литниковым каналам.

Рассмотрим подробнее два метода переработки пластмасс — горячее прессование и литье под давлением.

При горячем прессовании смесь полимера с добавками засыпают в горячую пресс-форму. Пресс-форма (см. рис) состоит из неподвижной подставки, форма которой соответствует форме прессуемых изделий и подвижного поршня — пуансона. После загрузки смеси пресс-форму закрывают и давят на смесь пуансоном, который постепенно входит в подставку. Благодаря нагреванию смесь становится пластичной и под действием давления заполняет все каналы в пресс-форме. Если формуется реактопласт, то нагретая масса через некоторое время затвердевает, и готовое изделие вынимают из пресс-формы. Если же формуется термопласт, то пресс-форму надо охлаждать, иначе изделие растечется и потеряет нужные очертания. Это замедляет и удорожает процесс формования. Поэтому термопласты перерабатывают литьем под давлением. Здесь пластмасса размягчается при нагревании в отдельной камере, а затем уже с помощью насоса под давлением подается в холодную пресс-форму. Пластмасса заполняет ее и, охладившись, быстро затвердевает. Горячее прессование и литье под давлением позволяют изготовлять детали различной формы.

Около двух третей всего мирового производства пластмасс составляют массовые продукты: полиэтилен, поливинилхлорид и полистирол. Основные области их применения — это строительство, упаковка, машиностроение, электротехника, транспорт. Причиной их широкого распространения служат главным образом относительно низкая цена и легкость переработки и лишь во вторую очередь свойства, которые во многом уступают свойствам более дорогих специальных веществ. В оставшейся трети преобладают полиэфирные смолы, полиуретаны, поливинилацетат, аминопласты, фенопласты, полиакрилаты и полиметакрилаты. Так называемые специальные пластмассы, например, полиформальдегид, поликарбонаты, фторполимеры, силиконы, полиамиды и эпоксидные смолы, все вместе составляют около 2%.

Пластмассы в строительстве могут принести огромную пользу, если их правильно использовать. Прозрачные цветные стекла из ударопрочного поливинилхлорида или бесшовно облицованные поливинилхлоридом деревянные профили не только красивы, но и устойчивы к действию агрессивной промышленной атмосферы и совершенно не нуждаются в уходе. Краска не выцветает, окна не разрушаются, рамы не разбухают и не желтеют. В некоторых странах изготавливают доски из вспененного сополимерацетата (этиленпропиленового каучука с полистиролом) и других пластиков. Поскольку они устойчивы к атмосферным воздействиям, их можно применять не только в интерьерах, но и для наружных строительных деталей (например, как ворота для гаражей, для облицовки балконов и т.п.). Трудновоспламеняющееся, погодоустойчивое акриловое стекло (акрилглас) годится для изготовления световых панелей и куполов. Ими можно застеклять большие поверхности, срок службы которых продолжителен.

Все большее значение приобретают пластмассы в строительстве трубопроводов, поскольку в этом случае не возникает проблем коррозии. Усиленные стекловолокном трубопроводы пригодны для доставки газов под давлением 15 бар и для транспортировки химических веществ, способных вызвать коррозию. Для этих целей применяют поливинилхлорид, полиэфиры, полибутилен, полиэтилен и полипропилен.

В качестве уплотнителей швов между бетонными деталями в строительстве можно использовать полиуретаны, силиконы, акрилаты, комбинации эпоксидных соединений (их часто называют эпоксидными смолами, хотя термин «смолы» несколько устарел), все большее значение приобретают для этих целей термопласты. Ими можно не только уплотнять швы на фасадах зданий из стали и легких металлов, но и «склеивать» мосты, а также скреплять части сооружений, полностью находящихся под водой (например, в плавательных бассейнах). Хорошие перспективы для использования в этой области имеют эпоксидные смолы. Они характеризуются наличием так называемых эпоксигрупп и гидроксильных групп. Присутствие этих групп придает эпоксидным соединениям ценные для использования в строительстве свойства. Эпоксидные смолы прочно сцепляются с поверхностью бетона и устойчивы к атмосферным воздействиям. Их можно наносить на влажные поверхности бетона, так как эпоксидные соединения благодаря наличию гидроксильных групп менее гидрофобны, чем многие другие полимерные материалы. Кроме того, эпоксигруппы способны взаимодействовать с ионами кальция, что увеличивает сцепление полимера с поверхностью бетона.

Наибольший удельный вес в строительстве занимают полимерные материалы для изготовления полов; самым популярным из них является поливинилхлоридный линолеум — как рулонный, так и плиточный; реже применяют особо твердые древесноволокнистые и древесностружечные плитки и плиты на основе мочевино-феноло-формальдегидных или мочевино-меламино-формальдегидных связующих. Весьма широко в качестве тепло- и звукоизоляционных материалов строители применяют пенопласты (пенополистирол, пеноуретан и др.). Растут масштабы использования пластмасс в качестве кровельного материала. Особый интерес в этом плане представляют светопропускающие стеклопластики, которые можно использовать также для изготовления стен. Значительная часть всех потребляемых в строительстве пластмасс идет для производства сантехники (трубы из полиэтилена, стеклопластиковые ванны и т.д.). Все чаще применяют отделочные пластмассы, различные модификации полистирола. Следует также учесть герметизующие материалы; из них заслуженной популярностью пользуются пленочные, в частности полиэтилен, а также листы стеклопласта.

Одноэтажные дома из пластмасс могут быть построены с применением всего двух основных типов деталей, а именно элементов стен и элементов крыши. Стены толщиной всего 8 — 10 мм состоят из двух слоев пластика — полиэфира и стекловолокна, между которыми проложен жесткий пенопласт. Звуко- и теплоизоляция соответствует кирпичной кладке толщиной 1,3 м. Свободнонесущая конструкция полиэфирной крыши позволяет увеличить ширину пролетов между стенами, так что отпадает необходимость во внутренней опорной стене. Таким образом, вся жилая площадь становится полезной и появляется возможность ее индивидуального планирования с помощью передвижных или шкафных перегородок. Имея в распоряжении только 40 строительных деталей такой дом можно построить менее чем за 12 часов.

В Лондоне в 1966 — 1969 годах были возведены два 21-этажных здания из пластмасс с использованием стальных конструкций. Эти здания по существу представляют собой стальную этажерку с жилыми «ящиками» из пластмасс. Дома из пластмасс имеются и в других городах, например в Париже и Брюсселе. Практически не нуждаются в чистке сооружения из стекловолокна и полиэфира, они особенно хороши для промышленных установок. Годятся они и как общественные здания и гостиницы.

Пластмассы располагают идеальными возможностями для осуществления строительства из облегченных конструкций. Этот принцип выгоден тем, что позволяет значительно экономить материалы. Из многочисленных искусственных материалов в наибольшей мере отвечают требованиям строительства пенопласты. Пенопласты в равной степени могут быть хороши и как высокоэластичные, и как очень твердые материалы.

Около 50% всех пенопластов изготавливается в настоящее время из полиуретана. На основе однотипных химических реакций, заключающихся в обработке компонента, содержащего гидроксильную группу, диизоцианатом, можно получить как термопласты, так и реактопласты, но свойства их зависят от выбора исходного компонента.

Смотря по тому, какие многоатомные спирты и дополнительные компоненты взяты для превращения, можно получить, например, пенопласт настолько мягкий, что он годится на подушки, или настолько твердый, что из него можно сделать тару или изготовить ценные изоляторы для холодильников.

Между этими крайностями находятся полужесткие материалы, спектр применения которых простирается от кузовостроения до обувной промышленности.

Из сверхтвердых «структурированных» пен можно формовать крупные детали с массивными краевыми зонами — детали автомобилей, части мебели.

Эти и другие изделия из полиуретана можно изготавливать непосредственно из вещества, получившегося в результате реакции, причем готовая продукция отвечает требованиям, предъявленным к качеству материала и его оформлению.

Пластмассы широко используются в спортивной индустрии, например их применяют в таком виде спорта, как прыжки с шестом: из пластмасс изготавливают сами шесты, а также маты, которые предохраняют спортсменов от травм при падении.

Пластмассы сказали свое слово и в производстве лыж. Первоначально лыжи делали из ясеневых и буковых досок, а также из древесины гикори (род деревьев семейства ореховых). В 50-е годы начали применять синтетические материалы для скользящих поверхностей лыж, с 1960 года пошли в ход пластмассы армированные стекловолокном, а с 1967 года стали широко использоваться полиуретановые пенопласты. Благодаря тому, что нижняя поверхность лыж делается из полиэтилена, чешуйки которого обеспечивают необходимое сцепление со снегом, лыжник может подъемы и любые неровности размером более 35 см.

В настоящее время исключительно из пластмасс изготавливается спортивная обувь всех видов, также пластмассы используются для изготовления спортивного инвентаря.

Пластмассы используются для оформления спортивных площадок и стадионов. Существуют материалы — заменители травы, прошедшие испытания на теннисных кортах и огромных стадионах. На первый взгляд их не отличить от настоящего газона, а по износоустойчивости они значительно превосходят его. Синтетические «травы» водонепроницаемы, устойчивы к жаре и к холоду, не вытаптываются и не гниют.

Пластические массы широко применяются для изготовления беговых дорожек. Применение искусственных материалов для беговых дорожек получило официальное одобрение Всемирной федерации легкой атлетики в 1967 году, когда такие дорожки впервые были введены на Панамериканских играх в Виннипеге.

В настоящее время пластмассы получили широчайшей распространение. Причиной такого распространения являются их низкая цена и легкость переработки, а также свойства, которые в некоторых случаях уникальны. Пластмассы применяют в электротехнике, авиастроении, ракетной и космической технике, машиностроении, производстве мебели, легкой и пищевой промышленности, в медицине и строительстве, — в общем, пластмассы используются практически во всех отраслях народного хозяйства. Пожалуй, единственная область, где использование пластмасс пока ограничено — это техника высоких температур. Но в скором времени они проникнут и сюда: уже получены пластмассы, выдерживающие температуры 2000-2500°C. Развитие химических технологий, помогающих создавать вещества с заданными свойствами, позволяет сказать, что пластмассы один из важнейших материалов будущего.

1. Поллер “Химия на пути в третье тысячелетие", 1979

2. Ратинов, Иванов “Химия в строительстве”, 1969

3. “Энциклопедический словарь юного техника”, 1988

4. “Советский энциклопедический словарь", 1987

[1] Американские ученые в 1980 году обнаружили природную полиэфирную пластмассу в жилищах пчел рода Colletes, живущих в земле. Лак, покрывающий стенки сот, предохраняет от порчи запасы пыльцы и нектара, которыми питаются личинки пчел. Это первый случай обнаружения в природе подобного вещества.

ronl.org

Пластмассы, их свойства, значение и применение в народном хозяйстве

Пластические массы (пластмассы, пластики) — это ма­териалы, содержащие в качестве основного компонента полимер, который при определенных температуре и давлении приобретает пластичность, а затем затвердевает, сохраняя форму при эксплуатации. В одних случаях пластмассы состоят в основном из полимера, в дру­гих — представляют собой сложные композиции (кроме полимера содержат наполнители, пластификаторы, вспо­могательные вещества и т. д.)

Полимер является основой, определяющей харак­терные свойства композиции. Выбор состава композиции зависит от свойств основного полимера и способности его совмещаться с добавками, заданных физико-механи­ческих свойств и качеств композиции (твердость, горю­честь, морозостойкость), а также от способности перера­батываться.

Добавки к полимеру могут существенно изменить его первоначальные физико-механические свойства: плот­ность, прочность, электро- и теплопроводность и т. д. По своему агрегатному состоянию полимеры могут быть жидкими (растворы, эмульсии, вязкие массы) и твердыми (гранулы, порошки, куски).

Широкое применение пластических масс определяется их ценными физическими и химическими свойствами, вы­сокими технико-экономическими показателями. Для ор­ганических полимеров и пластмасс на их основе харак­терна низкая плотность (от 0,9 до 1,2 г/см3), поэтому пластмассы обладают наибольшей среди конструк­ционных материалов прочностью, отнесенной к плотно­сти. Низкая плотность является очень важным свойством для применения материалов в авиа-, авто-, ракето- и судостроении. Многие пластмассы отличаются/высокой хи­мической стойкостью, некоторые из них (полиолефины, поливинилхлорид и особенно фторопласт) находят при­менение в химическом машиностроении, в ракетострое­нии, для защиты от коррозии металлов.

Полимеры и пластмассы на их основе обладают вы­сокими диэлектрическими свойствами; неполярные поли­меры (полиолефины, фторопласт) являются непревзой­денными диэлектриками и широко применяются в электро-, радиотехнике и радиоэлектронике.

Пластмассы имеют низкую теплопроводность (в 70 — 220 раз ниже теплопроводности стали), что позво­ляет их использовать в качестве теплоизоляторов. Мно­гие пластмассы обладают достаточной механической прочностью, гибкостью, морозостойкостью и теплостой­костью (например, фторопласт может применяться при температурах от — 269 до + 260 °С), прекрасными фрикционными и антифрикционными свойствами. Ценными являются оптические свойства некоторых пластмасс (полиметилметакрилат, полистирол, поликарбонаты), а так­же способность некоторых видов синтетических полиме­ров (ионообменные смолы) поглощать из водных раство­ров ионы химических соединений, которые затем уда­ляются при регенерации ионитов.

Пластмассы отличаются от большинства природных материалов возможностью изменения свойств в весьма широком диапазоне и способностью легко перерабаты­ваться в изделия многими способами: литьем под давле­нием, прессованием, экструзией и др.

Пластмассы широко применяются в машиностроении, приборостроении, авиа- и автостроении, в электро- и ра­диотехнике, промышленности средств связи, в капиталь­ном строительстве, в легкой, пищевой, химической про­мышленности, для производства товаров широкого по­требления и в сельском хозяйстве.

Наибольшее значение в мировом производстве имеют пластмассы на основе полимеризации. Так, доля полимеризационных пластмасс в СССР в 1980 г. составила 40% от всего производства пластмасс.

К пластмассам полимеризационного типа (термопла­стам) относятся такие соединения, как полиэтилен, поливинилхлорид, полистирол и др.

Полиэтилен (— СН2 — СН2 — )n, получают полимериза­цией из этилена как при высоком давлении (100 МПа) в газовой фазе, так и при низком давлении в растворе. Он характеризуется высокой прочностью, хорошими ди­электрическими свойствами, химической стойкостью, не­высокой стоимостью. Применяется для производства труб, антикоррозионных покрытий, изготовления деталей в машиностроении, радиотехнике, электротехнике, упако­вочной пленки и тары.

Поливинилхлорид (-СН2 —СН —)n получается полимеризацией хлористого винила

Cl

суспензионным или эмуль­сионным способом; сырьем служит ацетилен. Это высо­копрочный, негорючий, химически стойкий и механически прочный полимер. Высокие технико-экономические пока­затели наряду с ценными свойствами делают его одним из ведущих в мировом производстве пластмасс.

Полистирол(СН2 — СН — )n также важный для народного хозяйства полимер,

C6H5

получаемый различными мето­дами полимеризации; отличается хорошими механиче­скими, химическими и эксплуатационными свойствами, легко перерабатывается в изделия многими способами, высокоэкономичен.

Из фторсодержащих полимеров наибольшее промыш­ленное значение имеют фторопласт-4, получаемый из те-трафторэтилена, и фторопласт-3, получаемый из три-фторхлорэтилена F2C = CFC1. Фторсодержащие поли­меры обладают уникальными диэлектрическими свой­ствами, отличаются значительной свето-, тепло-, морозо- и химической стойкостью. Несмотря на высокую себе­стоимость, они широко применяются в ракето-, авиа-, су­достроении, химическом машиностроении, для защиты от коррозии, в приборостроении и т. д.

В последние годы ассортимент пластмасс полимери­зационного типа пополнился новым материалом — поли­формальдегидом и сополимерами формальдегида.

Полиформальдегид (—Н2С—О—)nполучается полиме­ризацией газообразного формальдегида в растворите­ле — толуоле. Полиформальдегид отличается высокой механической прочностью, теплостойкостью и твер­достью, хорошими диэлектрическими свойствами и легко перерабатывается в изделия. Широко применяется во многих областях техники.

К полимеризационным пластмассам относят также полиакриловые полимеры, поливинилацетали, полипро­пилен, полиизобутилен и многие другие. Ассортимент этих пластмасс непрерывно увеличивается и пополняется. Среди пластических масс важное место занимают пластмассы на основе поликонденсации, включающие большую группу материалов: фенопласты, аминопласты, полиамиды и полиуретаны, а также пластмассы на осно­ве полиэфирных, эпоксидных и кремнийорганических смол. Объем производства этих пластмасс увеличивается, хотя доля их в мировом производстве понижается, так как они отличаются более сложными способами получе­ния сырья, более высокой трудоемкостью, меньшей, чем полимеризационные пластмассы, технологичностью (ме­нее совершенные процессы переработки пластмасс в из­делия, отходы в производстве и т. д.). Однако являясь ос­новой многих композиций, поликонденсационные смолы широко используются в виде прессовочных материалов (пресс-порошков, текстолитов, стеклотекстолитов, слоистых пластиков).

Наибольшее распространение получили смолы фенол-альдегидные (фенопласты) и мочевиноальдегидные (аминопласты). Сырьем для них служат фенол, формаль­дегид и другие альдегиды, карбамид. Наиболее широко они применяются в строительстве, авто- и авиастроении, для изготовления деталей машин и приборов, теле­фонных аппаратов, счетчиков, авторучек и т. д.

Из поликонденсационных смол все в больших масш­табах применяются полиэфирные, эпоксидные, полиуретановые и полиамидные. Они используются для перера­ботки в изделия, а также для получения лаков, клеев, красок и особенно герметиков благодаря их хорошим ад­гезионным свойствам.

Для улучшения технико-экономических показателей производства эпоксидных и полиэфирных смол особенно важно снижение энергозатрат и удешевление сырья, со­ставляющего в структуре себестоимости 80 — 85%, а так­же совершенствование технологии.

studfiles.net

Отправить ответ

avatar
  Подписаться
Уведомление о
