Пластинчатые теплообменники альфа лаваль цена: Купить пластинчатый теплообменник Alfa Laval

Содержание

Теплообменники Alfa Laval в Новосибирске

Шведская компания Alfa Laval работает на рынке уже более 125 лет и является ведущим производителем специализированных продуктов для различных отраслей промышленности.

Теплообменное оборудование Alfa Laval по праву считаются самыми продуктивными и высокопроизводительными в своем роде.

Запатентованные конструкции гофрированных пластин, рам, прокладок, а также использование высококачественных материалов и новейших технологических решений, обеспечивает высокую производительность и эффективную теплоотдачу.

Каждая модель пластинчатого теплообменника Alfa Laval может решать несколько задач. Их применяют в отопительных системах частных, жилых, общественных, муниципальных зданий, в детских учреждениях и т.д. Они прекрасно показали себя в системах горячего водоснабжения, кондиционирования, а также на участках с большим рабочим давлением.

К их достоинствам можно отнести компактность, высокий коэффициент теплоотдачи, минимальный уровень теплопотерь и устойчивость к скачкам давления в системе.

Реализована возможность увеличения мощности посредством добавления секций.

Вот уже более 24 лет компания «НПП-Энергия» является официальным представителем компании «Alfa Laval» в городе Новосибирске. Теплообменники «Альфа Лаваль» находят широкое применение как в инженерных системах зданий, так и на технологических линиях различных предприятий.

Компания ООО «НПП-Энергия» осуществит расчет, поставку, установку и сервисное обслуживание теплообменного оборудования «Alfa Laval».

В спектр услуг по обслуживанию  входят следующие работы:

Очистка оборудования Alfa Laval является обязательным мероприятием при эксплуатации, направленным на удаление различного рода загрязнений с поверхности пластин теплообменника.

Почему именно Alfa Laval?

Обладая более чем 80-летним опытом инновационных разработок, связанных с теплообменным оборудованием, Alfa Laval знает, каких усилий требует поставка высокоэффективных решений для любого варианта применения. Наши специалисты постоянно стремятся найти новые способы сделать ваше оборудование более надежным, эффективным и простым в плане эксплуатации и обслуживания. Вот почему вы можете смело рассчитывать на то, что предложенное вам решение будет инновационным и современным.

Однако выбор оборудования — это только начало. Выбирая Alfa Laval, вы выбираете надежного партнера, который будет сопровождать вас на всех этапах жизненного цикла оборудования. Благодаря нашей глобальной сети сервисной поддержки мы можем помочь с решением любой технической проблемы по всему миру. От продаж до поставки оборудования, ввода в эксплуатацию и доставки запасных частей — вы можете рассчитывать на нашу поддержку.


Теплообменники Alfa-Laval для газовой колонки, котла и печи

АСК ГРУПП МСК – оптово/розничная компания, обратившись в которую вы сможете купить любой теплообменник Alfa Laval (Альфа Лаваль) по выгодной цене прямо от производителя. Розничные цены и технические характеристики в прайс-листе производителя. Доставка по Москве и России. Наша компания предоставляет индивидуальные скидки на заказ. Чтобы уточнить свою скидку – заполните форму внизу или свяжитесь с менеджером.

Пластинчатые газовые теплообменники для котла – это устройства, производящие обмен теплом между двумя носителями, которые обладают разной температурой. Теплообменники для газового котла используются в промышленности и применяются как для отвода тепла, так и для его подачи. Также их задействуют в системах отопления и водоснабжения. Теплообменник представляет собой пакет из стянутых между собой пластин, которые образуют каналы. В каналах невозможно смешивание жидкостей, так как они разделены пластиной из стали или уплотнителем.

При протекании жидкости сквозь теплообменник горячие и холодные слои смешиваются. Пластины повернуты под углом 180 градусов, благодаря чему создаются полости между пластинами, через которые текут жидкости. Создаётся чередование горячих и холодных каналов. Пластинчатые теплообменники паяные и разборные просты и эффективны.

Перед тем, как купить пластинчатый теплообменник для колонки прочтите советы

Существует большой выбор теплообменников под разные задачи. Вследствие чего перед покупателем становиться ряд вопросов. Если теплообменник используется для отвода тепла с дорогостоящего оборудования, то при поломке теплообменника возможно также повреждение и самого оборудования, что является недопустимым. В таком случае не стоит экономить на теплообменнике и лучше будет взять дороже, но надежней.

Естественно, цена формируется не исключительно исходя из качества теплообменника, тут также играют роль: размер, производительность, технические особенности конкретной модели. Стоит обратить внимание на материал, из которого изготовлено устройство. Обычно бывает лучше приобрести теплообменник, сделанный из качественной высокоуглеродистой стали. До покупки подумайте, не появится ли у вас необходимость в увеличении мощности, любая разборная модель позволяет нарастить её, но стоит учесть то, что устройство увеличится в размерах.

Особенности, которые могут помочь определиться с выбором

  • Большая глубина штамповки позволяет работать с плохо очищенной жидкостью за счет большого проходного сечения каналов.
  • Чем сложнее рисунок гофры, тем выше самоочистка и теплоотдача.
  • Толщина уплотнения может увеличить срок службы паяного теплообменника.

Рекомендуем обратиться к нашему консультанту за помощью в выборе, он поможет подобрать вам устройство, максимально подходящее под ваши задачи и требования. У нас купить теплообменники пластичные паяные и разборные для газового котла по низким ценам легко и просто.


Преимущества покупки пластинчатых теплообменников паяных и разборных

Разборные пластинчатые теплообменники для газовой колонки обладают рядом преимуществ перед другими устройствами, выполняющими те же задачи.

  1. Небольшой размер и вес.
  2. Большой срок службы.
  3. Возможность изменения мощности устройства.
  4. Простота эксплуатации и ремонта.
  5. Высокая эффективность.
  6. Возможность использования теплоносителей агрессивной среды.

   Каталоги и прайсы:

   Сертификаты:

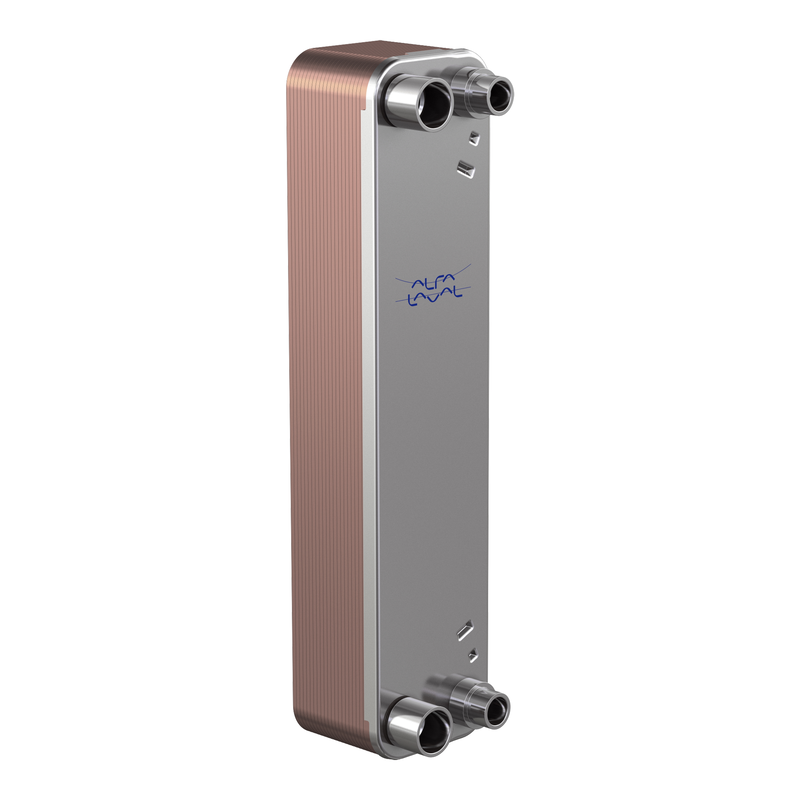

Паяные пластинчатые теплообменники Alfa Laval

Особенности

Паяные пластинчатые теплообменники Альфа Лаваль нашли широкое применение в системах отопления, вентиляции и кондиционирования воздуха, для испарения и конденсации фреона в холодильных установках, а также в качестве охладителей масла в гидросистемах.
Высокая эффективность теплообмена в паяных пластинчатых теплообменниках позволяет создавать их очень компактными и легкими в установке в местах с ограниченным пространством.
Поскольку в паяном пластинчатом теплообменнике отсутствуют прокладки, он может применяться в условиях высоких температур и давлений, например, в системах центрального отопления.

Технические характеристики

Модель СВ14 СВ20 СВ27 СВ52 СВ76
СВ77
СВ100 СВ200 СВ300
Макс.  расход, (м3/час) 3,6 8,1 12,7/7,5 12,7/7,5 39 63/34 70 102 140/60
Макс. расчетная температура, (°C) 175 175 175 175 175 175 175
175
175
Макс.  расчетное давление, первичный/вторичный контур (бар) 32/32 16/16 32/32 32/32 32/32 25/16 16/16 25/25 27/16
Высота, а (мм) 208 324 310 526 618 618 491
742
990
Ширина, b (мм) 78 94 111 111 191 191 250 324 366
Вертикальное межцентровое расстояние, с (мм) 172 270 250 466 519 519 378 622 816/861
Горизонтальное межцентровое расстояние, d (мм)
42
46 50 50 92 92 138 205 213,5

Данные, необходимые для подбора теплообменника:

  • расходы рабочих сред или тепловая нагрузка,
  • температурная программа,
  • рабочее давление,
  • допустимый перепад давления,
  • физические свойства рабочих сред, если это не вода.

Устройство и принцип работы

Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Лаваль состоит из пакета тонких гофрированных пластин из нержавеющей стали, уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин. В тепловых системах наиболее часто используются аппараты, в которых пластины спаяны с помощью меди, в то время как аппараты с никелевой пайкой используются преимущественно в пищевой промышленности и в теплообменных процессах с агрессивными жидкостями.

Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что две рабочие среды движутся в противоположных направлениях.
Основное направление потоков в паяных теплообменниках — параллельное, а массовое распределение и скорости сред подбираются для достижения наиболее эффективного процесса теплообмена. В однопроходных теплообменниках все присоединительные патрубки находятся с одной стороны, делая установку аппарата очень удобной.

Схема

Узнать цены или

купить Alfa Laval

можно через форму запроса цены или форму заказа оборудования. Консультацию специалиста можно получить по телефону 8-800-555-6001.

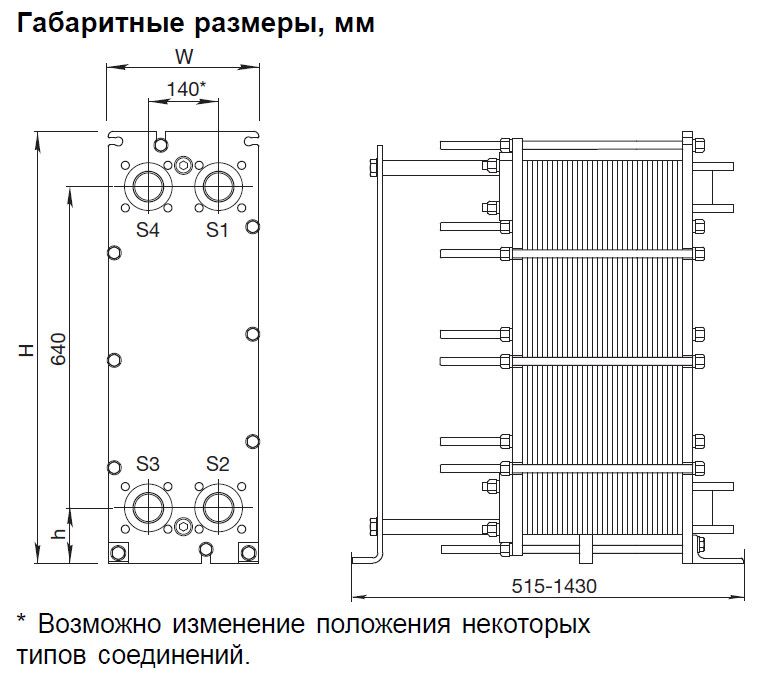

Теплообменник Alfa Laval M15

Теплообменник Alfa Laval M15

Современные технологичные теплообменники Alfa Laval M15 представляют собой разборные пластинчатые аппараты, выполняющие важную роль при работе различных вентиляционных и климатических систем. В основе работы теплообменника находится принцип применения гофрированных пластин.

Каждая пластина имеет специальные каналы, по которым циркулируют два теплоносителя. Для обеспечения должного уровня теплоотдачи применяет также специальная прокладка, которая мешает попаданию внутрь рабочего пространства воздуха.

Преимущества теплообменника Alfa Laval M15

Теплообменник Alfa Laval M15 обладает многими преимуществами, среди которых:

  • оптимальное соотношение невысокой стоимости и идеального европейского качества;
  • возможность выбора одного из пяти типоразмеров устройства, при этом каждый тип соответствует различным эксплуатационным условиям;
  • нагрев до необходимого температурного показателя в самые короткие сроки, при этом погрешность температуры может составлять не более 0,5°С.

Применение теплообменника Alfa Laval M15

Благодаря своим отличным эксплуатационным характеристикам, высокой надежности и экологической безопасности теплообменники компании Alfa Laval модели М15 могут применяться как в бытовых условиях, так и на самых разнообразных видах производственных предприятий.

Объект внедрения теплообменника Alfa Laval M15

Объектами внедрения современных теплообменников компании «Alfa Laval» могут быть различные системы по охлаждению и нагреву, климатические системы, а также оборудование для обеспечения горячего водоснабжения.

При этом выбирая типоразмер устройства Alfa Laval M15 необходимо учитывать тип и технические характеристики другого оборудования, с которым он будет использоваться. Для этого должны проводиться специальные расчеты.

Отзывы о теплообменнике Alfa Laval M15

Работаю с устройством Alfa Laval M15 на своем предприятии. На мой взгляд, превосходный пластинчатый теплообменник, который в полной мере соответствует своей цене. Он на голову превосходит все аналогичные модели других производителей подобной техники. Рекомендую!

Вознюк Сергей Александрович, компания «Теплострой»

Теплообменник производства фирмы Альфа Лаваль


Рубрика: Пластинчатые теплообменники

Мы являемся производителями собственных холодильных устройств воздухоохладителей воп для промышленного охлаждения воздуха электромашин и сегодня хотим познакомить вас с теплообменниками другой фирмы заслуживающей внимания.

Теплообменники широко используются в различных промышленных сферах человеческой деятельности. Они с успехом применяются в пищевой, нефтехимической, газовой, нефтеперерабатывающей, энергетической сфере и даже в коммунальном хозяйстве. Спектр применения данного устройства самый широкий, так как его можно использовать и для нагрева, так и для охлаждения жидкости. Даже в индивидуальных мини-котельных для них найдется место. Детальнее можно ознакомиться здесь «Пластинчатый теплообменник: сферы применения, особенности».





Одной из ведущих фирм в мире в сфере производства оборудования подобного типа является фирма Альфа Лаваль (Alfa Laval). Она занимает почетное место в производстве теплообменного оборудования высокого качества, отвечающего всем требованиям и мировым стандартам. Мы уже упоминали о воздухоохладителях alfa lafal в статье – классификация воздухоохладителей на современном рынке. Работая много лет на рынке, компания усовершенствовала оборудование и добилась выполнения задачи и функций с минимальными затратами и потерями.

Устройство пластинчатый теплообменник alfa laval отличается высоким процентом тепловой проводимости и компактностью конструкции самого устройства. Фирма заняла ведущую позицию на рынке благодаря высокому качеству продукции и ее износостойкости.





Само устройство представляет собой набор гофрированных пластин, между которыми образуются каналы, через которые и проводится холодная или теплая среда. По противотокам пластины с обеих сторон и проходит жидкость. На фото выше изображен цельносварной пластинчатый теплообменники AlfaDisc. Пластины имеют круглую форму и расположены в корпусе за счет чего обеспечивается работа при высоких давлениях и температурах.



Типы оборудования Alfa Lafal



Различные типы оборудования данной компании позволяют решать различные технологические задачи. В зависимости от выбранной модели, возможно выполнение тех или иных функций и задач, например, промышленное кондиционирование воздуха или охлаждение помещения или оборудования, нагрев в любом процессе.

Выбирая устройство, ознакомьтесь с представленными к нему характеристиками и описанием. Это позволит более точно и правильно подобрать устройство в зависимости от условий и среды эксплуатации. В описании вы найдете полные характеристики пластинчатых теплообменников, как технические, так и массо-габаритные, для большего удобства они все представлены в виде таблицы. Также полезная дополнительная информация представлена в статьях «Характеристика пластинчатого теплообменника», «Покупка теплообменника: цена вопроса».

Фирма Альфа Лаваль представляет широкий модельный ряд данных устройств, отличающихся между собой размерами, теплоотдающими поверхностями и расходами: от самых больших до минимальных значений. Все устройства обладают хорошими техническими характеристиками и неизменным высоким качеством. Выбирая продукцию этой фирмы, вы делаете выбор в пользу высокого качества за приемлемой цены.





Пластинчатый разборный теплообменник герметизируется с помощью резиновых уплотнителей, он более популярный среди остальных устройств благодаря ряду положительных качеств и отличных свойств. Он способен работать в условиях высокого давления и повышенных температур. Для присоединения его к трубопроводам используются плоские стальные приварные фланцы соответствующего давления, а для перекрытия подачи задвижки подходящего исполнения и материала.

Можно самостоятельно применив специальную программу или при помощи специалистов сделать подбор теплообменников alfa laval и определиться с конкретной моделью.

Наша фирма представляет целый ряд продукции производства фирмы Альфа Лаваль. Ознакомившись с представленным ассортиментом, вы можете выбрать именно то, что нужно вам. Если вы не нашли интересующей вас модели, обратитесь к нашим специалистам, они помогут подобрать достойную замену или альтернативу нужному устройству, будь- то воздухоохладители, маслоохладители, подогреватели или другое.



Кожухотрубные теплообменники Челябинска предприятия МеталлЭкспортПром



Секционные теплообменники



Интересно ознакомиться
  1. сборочный чертеж кожухотрубного теплообменника
  2. купить емкость для газа
  3. маслоохладитель мб-40-60



Прекрасного вам настроения и хороших заказов с МеталлЭкспортПром!















< Предыдущая   Следующая >

Теплообменник пластинчатый паяный Alfa Laval AlfaNova 52-40H

Пластинчатые теплообменники Альфа Лаваль AlfaNova выполнены полностью из нержавеющей стали путем сплавления их составляющих по прорывной запатентованной фирменной технологии. В них обеспечиваются высочайшие уровни гигиеничности и коррозионной стойкости, недостижимые в других паяных теплообменниках. Стало возможным устанавливать ПТО из нержавеющей стали в системах, в которых раньше применялись только полусварные и сварные агрегаты.

С появлением AlfaNova теперь стало возможным использовать высокоэффективные ПТО в условиях воздействия экстремальных температур и усталостных напряжений от колебаний давления, которые могли бы привести к разрушению обычного паяного теплообменника. ПТО AlfaNova без уплотнений стали прорывным решением для широкого спектра производственных процессов, в которых используются агрессивные жидкости и где требуются высокоэффективные, герметичные ПТО с низкими затратами за весь срок службы даже при высоких рабочих температурах. Полностью выполненная из нержавеющей стали конструкция позволяет работать при температурах до 550 ºC.

Многочисленные исследования и испытания Альфа Лаваль ПТО AlfaNova на механическую и термическую усталостную прочность и коррозионную стойкость подтвердили их высочайшую безопасность, надежность и долговечность. Такая высокая надежность, наряду с прочими многочисленными достоинствами этой инновационной конструкции, делает весьма экономичным использование AlfaNova в широком спектре областей применения. В качестве примеров такого использования можно привести холодильные системы с природными хладагентами (например, аммиаком) или системы централизованного теплоснабжения с коррозионно-активной природной водой, для которых высокая коррозионная стойкость AlfaNova является определяющим фактором его выбора.

Гигиеничность теплообменных каналов и механическая прочность делают AlfaNova идеально подходящим также для случаев, когда одним из основных требований является гигиеничность: это относится, в частности, к чиллерам для охлаждения чистой воды и системам ГВС.

Компания "Спецмашина" - специалист в сфере сельскохозяйственной, коммунальной и тракторной техники, а также комплектующих к ней. Кроме того, компания может предложить вам услуги по ремонту и обслуживанию спецтехники в Кемеровской области с гарантией на все виды услуг. Сотрудничество с ведущими производителями напрямую позволяет нам продавать различные агрегаты по привлекательным ценам.

У нас Вы найдёте:

Если у Вас возникли сложности с выбором товара или Вы хотите получить справочную информацию, заказать ремонт и обслуживание спецтехники в Новокузнецке по выгодным ценам: отправьте нам письмо по электронной почте или позвоните по телефону.

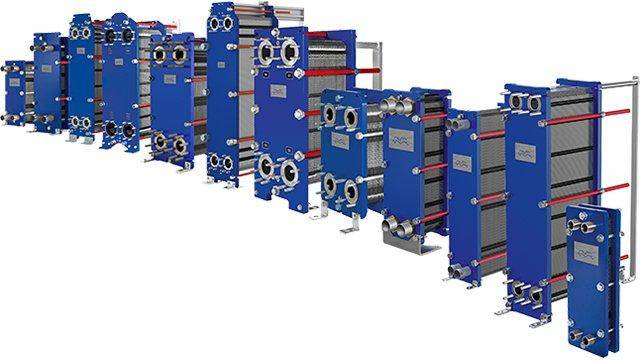

Alfa Laval - Разборные пластинчатые теплообменники

Эффективная теплопередача

Разборные пластинчатые теплообменники (GPHE) обеспечивают эффективную теплопередачу в компактном оборудовании с небольшой занимаемой площадью - намного меньше и эффективнее, чем кожухотрубные теплообменники.

Пластинчатые теплообменники

разработаны для оптимизации теплопередачи, поскольку гофрированные пластины обеспечивают наибольшую площадь поверхности, через которую тепло может передаваться от одного газа или жидкости к другому.

Агрегаты также имеют гибкую конструкцию и просты в обслуживании и ремонте.

Преимущества разборных пластинчатых теплообменников:
  • Прецизионная теплопередача - близкая температура приближения, истинный противоток, на 80-90% меньше удерживаемый объем
  • Низкая общая стоимость - низкие капитальные вложения, низкие затраты на установку, ограниченные затраты на обслуживание и эксплуатацию
  • Максимальная надежность - меньше загрязнения, напряжения, износа и коррозии
  • Экологичность - минимальное потребление энергии для максимального эффекта процесса, минимальная очистка
  • Простота увеличения емкости - просто добавьте или удалите пластины на существующей раме

Ассортимент продукции чрезвычайно широк и используется в задачах для отопления , охлаждения , рекуперации тепла , испарения и конденсации в различных отраслях промышленности: HVAC , охлаждение , охлаждение двигателя , молочные продукты и продукты питания от до более тяжелых процессов, таких как химическая переработка , добыча нефти и выработка электроэнергии .

Узнать больше о GPHE и кожухотрубных теплообменниках

Посмотрите, как работают GPHE

Не все GPHE равны

Разборные пластинчатые теплообменники могут быть отраслевым стандартом для общих задач отопления и охлаждения, но технология внутри GPHE далека от стандарта. Все пластинчатые теплообменники НЕ созданы равными, и мы видели последствия выбора теплообменников исключительно на основе стоимости. Мы понимаем, что стоимость важна, но в большинстве случаев затраты на ремонт или замену блоков, а также неэффективность блоков меньшего размера намного перевешивают первоначальную экономию капитальных затрат.

При выборе пластинчатого теплообменника с разборкой следует учитывать ряд особенностей пластины и рамы.

Щелкните здесь, чтобы просмотреть важные функции GPHE

Типы разборных пластинчатых теплообменников

Industrial - чрезвычайно универсальный ассортимент теплообменников для использования во всех отраслях промышленности

Сертификат AlfaQ AHRI - аналогичен промышленным GPHE, но сертифицирован AHRI для приложений HVAC

Промышленное полусварное соединение - используется в холодильной технике, когда прокладки не подходят для одной из сред и когда требуется более высокое расчетное давление

WideGap - используется для применений с волокнистыми жидкостями, высоковязкими жидкостями и жидкостями, содержащими крупные частицы

Испарители AlfaVap - испаритель с восходящей пленкой на заказ

Конденсаторы AlfaCond - компактный пластинчатый поверхностный вакуумный конденсатор

Diabon - графитовый теплообменник для агрессивных агрессивных сред

Выбор подходящего GPHE

Выбор подходящего GPHE может быть сложной задачей, но мы здесь, чтобы помочь. Мы создали простое руководство по выбору, которое поможет вам выбрать лучший GPHE для вашего приложения. Тем не менее, всегда лучше в конце концов поговорить с одним из наших опытных инженеров, чтобы они могли убедиться, что вы получите идеальную посадку.

Перейти к руководству по выбору

Свяжитесь со специалистом GPHE

Обслуживание ваших GPHE

Пластинчатые теплообменники играют важную роль в большинстве приложений. Если они работают плохо, это может привести к снижению качества продукции, снижению безопасности и увеличению затрат на электроэнергию.А если они выйдут из строя, это может привести к дорогостоящим простоям и крупным потерям в производстве. Это обуславливает важность проведения технического обслуживания и правильного его выполнения.

Альфа Лаваль также предлагает полный спектр услуг по обслуживанию разборных пластинчатых теплообменников на 360 °.

Узнать больше

Дополнительное образование

Как работают GPHE

Пластинчатая техника

Пластинчатые теплообменники и кожухотрубные

Метод расчета

Загрузить - Теория теплопередачи

Свяжитесь с нами для получения дополнительной информации.

Alfa Laval BaseLine Разборный пластинчатый теплообменник

Application

Работая при давлении до 145 фунтов на квадратный дюйм, серия Baseline Альфа Лаваль обеспечивает не только нагрев и охлаждение, но и пастеризацию при низких скоростях потока. Эти теплообменники могут использоваться для охлаждения и нагрева таких приложений, как молочные продукты, пивоварня, напитки и вязкие продукты.

Теплообменник серии Baseline является конкурентоспособным выбором для гигиенических процессов и коммунальных услуг, таких как простая пастеризация, охлаждение сырого молока, нагрев / охлаждение среды и CIP-нагрев.Для более требовательных гигиенических применений предпочтительным выбором является серия Альфа Лаваль FrontLine.

Принцип работы

Пластинчатый теплообменник состоит из пакета гофрированных металлических пластин с иллюминаторами для прохождения двух жидкостей, между которыми будет происходить теплопередача. Пакет пластин собирается между пластиной рамы и прижимной пластиной и сжимается стяжными болтами. Пластины снабжены прокладкой, которая закрывает канал и направляет жидкости в альтернативные каналы.Количество пластин определяется расходом, физическими свойствами жидкостей, перепадом давления и температурной программой. Гофры пластин способствуют турбулентности жидкости и поддерживают пластины против перепада давления.

КОНСТРУКЦИЯ РАМЫ

Пластины и прижимная пластина подвешены к верхней несущей балке и расположены с нижней направляющей балкой, обе из которых прикреплены к опорной стойке. На самом большом типе некоторые стяжные болты оснащены шайбами ​​с шарикоподшипниками, чтобы облегчить открытие и закрытие блока.Рама предназначена только для монтажа на полу. Стандартные ножки фиксируются. Один агрегат может содержать несколько теплообменников, разделенных соединительными пластинами со сменными соединениями. (Не действует для модели Base-3.)

Конструкция пластин

Гофра пластин обеспечивает проход между пластинами, поддерживает каждую пластину напротив соседней и усиливает турбулентность, что приводит к эффективной теплопередаче. Угловые порты и прокладки расположены так, что две среды проходят через чередующиеся каналы.BaseLine доступен в двух разных типах пластин: Chevron и Gemini.

Шевронный узор обеспечивает максимальную прочность при высоких рабочих давлениях. Доступны различные конструкции шевронов для получения оптимальной высокой теплопередачи и низкого перепада давления. Уникальная зона распределения обеспечивает равномерный поток по поверхности пластины. Пластины двусторонние и имеют параллельный поток, что означает, что необходим только один тип пластин.

Двойная стенка Gemini состоит из двух прижатых друг к другу пластин.Это предотвращает перекрестное загрязнение жидкостей в случае утечки через пластины. Подвесная система Альфа Лаваль позволяет легко перемещать пластины в раме и вместе с углом направлять прочный пакет пластин.

Материалы
Рама Твердая нержавеющая сталь
Прижимная пластина Твердая нержавеющая сталь
Детали, контактирующие со средой Кислотостойкая нержавеющая сталь
Гайки с подвижной хромовой пластиной Подвижные гайки
Материалы пластины Нержавеющая сталь 316, титан, SMO
Прокладка Нитрил-FDA, EPDM или EPDM-FDA
(бесклеевые, пристегивающиеся прокладки)

Alfa Laval -Серия разборных пластинчатых теплообменников

Приложение

Пластинчатый теплообменник Альфа Лаваль серии M представляет собой эффективное решение для общих задач отопления и охлаждения в гигиенических условиях. Кроме того, эта серия является прекрасной альтернативой для нагрева и охлаждения рабочих сред, включая воду для питья, гликоль и охлаждение воды.

Материалы
M3 M6 M10 M15
Рамная плита Низкоуглеродистая сталь, эпоксидное покрытие Низкоуглеродистая сталь, сталь с эпоксидным покрытием , эпоксидная краска
Порты 316, Титан ** 316, Титан ** 316, Титан ** 316, Титан
Пластины 304, 316, Титан 304, 316, титан 304, 316, титан, сплав 20/18/6 304, 316, титан, C-276, 254 SMO
Прокладки Нитрил, EPDM, HeatSeal F * Нитрил, EPDM , HeatSeal F * Нитрил, EPDM, HeatSeal F *, HNBR *, EPDMF *, Viton ® G * Нитрил, EPDM, AL-EPDM, нитрил гидрогенизированный, Viton G
Принцип работы

Каналы образованы между пластинами, а угловые порты расположены так, что два потока среды проходят через чередующиеся каналы. Тепло передается через пластину между каналами, и создается полный противоточный поток для максимально возможной эффективности. Гофрирование пластин обеспечивает проход между пластинами, поддерживает каждую пластину напротив соседней и усиливает турбулентность, обеспечивая эффективную теплопередачу.

Стандартная конструкция

Пластинчатый теплообменник состоит из пакета гофрированных металлических пластин с иллюминаторами для прохождения двух жидкостей, между которыми будет происходить теплопередача.

Пакет пластин собирается между пластиной фиксированной рамы и подвижной прижимной пластиной и сжимается стяжными болтами. Пластины снабжены прокладкой, которая закрывает канал между пластинами и направляет жидкости в альтернативные каналы. Количество пластин определяется расходом, физическими свойствами жидкостей, перепадом давления и температурной программой.

Гофры пластины способствуют турбулентности жидкости и поддерживают пластины против перепада давления. Пластина и прижимная пластина закреплены между верхней и нижней перекладинами, которые закреплены на опорной стойке.

Соединения расположены в пластине рамы или, если одна или обе жидкости проходят более одного прохода внутри блока, в раме и прижимных пластинах.

Пластинчатые теплообменники из нержавеющей стали для продажи

Покупка и продажа новых, бывших в употреблении и восстановленных пластинчатых теплообменников из нержавеющей стали

Независимо от вашей отрасли (химическая, пищевая, сельскохозяйственная, фармацевтическая, HVAC, холодильная, молочная, пивоваренная и т. Д.), у нас есть для вас высококачественный пластинчатый теплообменник из нержавеющей стали.

Phoenix предлагает пластинчатые теплообменники из нержавеющей стали следующих ведущих производителей:

  • Техасское подразделение - Transfer Inc.
  • Graham Manufacturing Co. Стандартные пластинчатые теплообменники ITT
  • Пластинчатые теплообменники Accu-Therm

Выхлопные газы и жидкости содержат тепло, которое теряется при рассеивании.Это пустая трата энергии, которую пластинчатый теплообменник из нержавеющей стали пытается уменьшить и использовать повторно. Это может значительно спасти ваш бизнес.

Хотя все теплообменники выполняют одну и ту же функцию (передачу тепла от одной жидкости к другой), они не работают одинаково. К двум наиболее распространенным типам теплообменников относятся:

  • Пластинчато-ребристые теплообменники
  • Кожухотрубные теплообменники

Если вы не уверены, какой тип теплообменника поможет вашей компании сэкономить деньги и электроэнергию, свяжитесь с нами. Один из наших знающих представителей с радостью направит вас в правильном направлении.

Хотите продать подержанный пластинчатый теплообменник из нержавеющей стали или титана?

Закупаем новые, бывшие в употреблении и излишки теплообменники из нержавеющей стали. Просто заполните нашу быструю и простую форму для получения дополнительной информации.

Сопутствующее оборудование: блочные теплообменники, скребковые теплообменники и пастеризованные теплообменники.

Заполните нашу быструю и удобную форму предложения для получения дополнительной информации о наших Пластина - нержавеющая сталь инвентарь.

Альфа Лаваль приводит аргументы в пользу пластинчатых теплообменников в новом руководстве по хладагентам

В новом официальном документе по выбору хладагента шведский производитель Альфа Лаваль утверждает, что пластинчатые теплообменники обеспечивают лучшую теплопередачу при компактной конструкции и меньшей занимаемой площади по сравнению с альтернативными тепловыми технологиями.

Информационный документ - «Навигация на меняющемся рынке хладагентов» - призван помочь читателям выбрать и приспособить правильный хладагент для различных применений в системах отопления и охлаждения.Он включает информацию о натуральных и синтетических хладагентах, нормах и тенденциях в области тепловых насосов, кондиционирования воздуха и охлаждения.

В главе, посвященной теплообменникам, Альфа Лаваль утверждает, что, обладая преимуществами теплопередачи, пластинчатые теплообменники могут выполнять те же функции, что и альтернативные варианты с более низкой заправкой хладагента.

Кроме того, пластинчатая технология «позволяет достичь более точного температурного подхода при разумных затратах на перепад давления», - говорится в официальном документе.«Это означает, что технология пластинчатого теплообменника повысит общую производительность системы».

«Каждый вариант хладагента имеет разные преимущества и потенциальные недостатки», - сказал Маттео Мунари, руководитель отдела разработки и применения паяных пластинчатых теплообменников в Альфа Лаваль. «Мы надеемся, что читатели этого информационного документа уйдут с гораздо лучшего понимания того, какие решения предлагают лучший выбор для их конкретных потребностей и какие типы теплообменников потребуются для решения проблем, связанных с этими конкретными хладагентами.”

В техническом документе описаны три типа технологии пластинчатых теплообменников.

  • Технология пайки медью : Включает ряд моделей, оптимизированных для транскритического CO 2 и углеводородов, в основном пропана (R290). Технология медной пайки включает новые функции, которые позволяют создавать асимметричные каналы с малой заправкой хладагента для хладагентов с высокой плотностью и пропановых хладагентов.
  • Полусварная технология: Предлагает решения для аммиачных тепловых насосов и холодоснабжения, испарителей CO 2 и каскадных систем аммиака-CO 2 .Новые разработки в полусварной технологии включают в себя некруглые порты и распределительные зоны, оптимизирующие поток среды, что обеспечивает низкие перепады давления.
  • Технология сплавления : Уникальная технология, особенно подходящая для аммиака в системах малой мощности и углеводородов. AlfaFusion, как компания называет эту технологию, предлагает теплообменники из 100% нержавеющей стали для улучшения гигиены и устойчивости к коррозии.

Подробнее о трех типах теплообменников можно узнать здесь.

Недавнее пополнение ассортимента теплообменников Альфа Лаваль - AXP82, паяный пластинчатый теплообменник, разработанный специально для CO 2 . AXP82 позволит использовать «ту же конструкцию теплообменника для более широкого диапазона транскритических нагрузок в кВт [мощности], чем это было возможно с предыдущими моделями», - заявила Альфа Лаваль при запуске в феврале 2021 года.

В целях повышения устойчивости, Альфа Компания Laval as также недавно запустила программу утилизации своих теплообменников, пообещав «до 100% регенерации металла», а также замену менее эффективных моделей.

Энергоэффективный пластинчатый теплообменник имеет «огромный потенциал», Альфа Лаваль

Теплообменники используются в производстве пищевых продуктов, чтобы обеспечить эффективную передачу тепла от одной среды к другой и позволить переработчикам контролировать температуру.

В некоторых случаях требуется, чтобы продукт поддерживался при постоянной температуре - пока тепло выделяется или поглощается. В других случаях может потребоваться изменение самой температуры продукта.

Представляя FusionLine (на фото) в Брау Бевиале, в Нюрнберге, Германия, Паоло Далле Пецце из Альфа Лаваль, менеджер по портфолио санитарных теплообменников, представил его как «своего рода гибрид» , который был менее дорогим и меньше, чем обычные трубчатые. решения.

Преобразование технологий

Шведский специалист по теплопередаче Альфа Лаваль заявила, что новый продукт сочетает в себе сильные стороны как пластинчатой ​​технологии (энергоэффективность, доступность и модульность), так и трубной технологии (способность обрабатывать вязкие и твердые частицы).

Далле Пецце сообщил журналистам, что FusionLine был хорошим выбором для вязких продуктов и продуктов с частицами, таких как соки, полуфабрикаты (супы и соусы), йогурт и молочные продукты (где он также будет продаваться компанией Tetra Pak), которые традиционно обрабатываются в трубчатых контейнерах. теплообменники.

Но он добавил, что каждое приложение, в котором используются трубчатые теплообменники, является потенциальным применением для FusionLine, поскольку это не просто очередной пластинчатый продукт, а «преобразование технологии» .

Отвечая на вопрос о первоначальном интересе рынка, он сказал FoodProductionDaily.com: «У нас большой разброс потенциальных приложений. Но я бы сказал, что первое приложение (и это только мое чутье), где клиентам будет легче преобразовать существующие технологии, находится в области фруктовых соков.»

Далле Пецце сказал, что Альфа Лаваль даже протестировала FusionLine с помидорами и шоколадом. «Но на данный момент нам не хватает клиентов, которые могли бы протестировать этот продукт в производстве [он был запущен только в Brau]».

Он объяснил, что в продукте использована технология AlfaFusion Альфа Лаваль (запатентованная в 2003 году и впервые использованная в ее модели AlfaNova), при этом специальные разработки начались 2–3 года назад.

FusionLine (на фото) имеет открытый канал 4-6 мм на стороне продукта, который, по словам Альфа Лаваль, легко чистить на месте (CIP) благодаря полной доступности.

Конструкция с открытыми каналами

Компания заявила, что такая конструкция с открытыми каналами стала возможной благодаря технологии склеенных пластин, при которой пластины спаяны с использованием ее запатентованной технологии (AlfaFusion) для соединения двух пластин из нержавеющей стали в одно целое без каких-либо стыков.

Альфа Лаваль сообщила, что AlfaFusion позволяет использовать тонкие пластины для обеспечения оптимальной теплопередачи, но при этом сохраняет высокую устойчивость к давлению продукта.

Компания сообщила: «Уникальная геометрия канала обеспечивает бережную обработку продукта.Пластины можно легко добавлять и снимать, что позволяет гибко реагировать на изменения в объеме производства.

«Площадь основания на 30-40% меньше, чем у трубчатого теплообменника», - добавила Альфа Лаваль.

Еще одно разрекламированное преимущество теплообменника - низкая потребляемая мощность перекачки, что позволит переработчикам сэкономить на электроэнергии и снизить выбросы углекислого газа.

Продажа теплообменников Alva Laval

Продукция Альфа Лаваль

Специалисты по теплопередаче из Луизианы, Inc.является региональным представителем продукции Альфа Лаваль. Мы обслуживаем свой район с 1994 года и готовы помочь. Ниже вы найдете лишь несколько продуктов, которые мы можем предложить. Нужна дополнительная информация о наших продажах и услугах? Позвоните нам по телефону 225-292-6550. Или просто заполните простую контактную форму на этой странице.

Пластинчато-рамный теплообменник

Альфа Лаваль предлагает широкий ассортимент пластинчатых и рамных теплообменников с прокладками между пластинами.Высочайшая скорость теплопередачи, компактный размер, близкий температурный режим, низкие капитальные затраты, гибкая конструкция и простота обслуживания. Доступны в виде разборных, полусварных, цельносварных или двустенных. Давление до 350 фунтов на квадратный дюйм, температура до 350F.

Сварной пластинчатый теплообменник Compabloc

Сварной теплообменник Compabloc - самый компактный и эффективный теплообменник для тяжелых условий эксплуатации в мире. На 100% сварены и на 100% доступны для очистки и осмотра с обеих сторон.НЕТ резиновых прокладок. Высокая теплопередача, высокая надежность, низкие эксплуатационные расходы, низкие капитальные и монтажные затраты. Давление до 450 фунтов на квадратный дюйм, температура до 650F.

Пластинчатый и кожуховой теплообменник AlfaDisc

AlfaDisc - цельносварной пластинчатый теплообменник, идеально подходящий для использования при высоких давлениях и температурах. Применение в условиях высокой усталости, асимметричные потоки, простая очистка с одной стороны. Цельносварные теплообменники AlfaDisc предназначены для работы с жидкостями, газами и двухфазными смесями. Этот пластинчатый агрегат хорошо работает с агрессивными средами, такими как органические растворители, которые недоступны для разборных теплообменников. Давление до 700 фунтов на квадратный дюйм, температура до 1000F.

Спиральный теплообменник

Самоочищающаяся конструкция делает спиральные теплообменники Альфа Лаваль чрезвычайно универсальными. Идеально подходит для систем с сильным загрязнением в качестве нагревателя, охладителя, теплообменника или конденсатора. Высокая эффективность при компактном размере. Единый спиральный канал снижает скорость загрязнения, обычно встречающуюся при работе с шламами и твердыми жидкостями.Очень легко чистить и поддерживать. Давление до 300 фунтов на квадратный дюйм, температура до 650F.

Ремонт и обслуживание

В сервисном центре Альфа Лаваль в Хьюстоне, штат Техас, мы занимаемся всеми аспектами технического обслуживания теплообменников. Восстанавливая теплопередачу и падение давления, мы обеспечиваем качество, производительность и энергоэффективность. А обнаруживая и устраняя утечки, мы сокращаем производственные потери и защищаем ваше оборудование и окружающую среду.

Мы работаем со специализированными инструментами и химикатами, а также с фирменными запчастями, а также с лучшими клеями и монтажными процедурами.Многие из наших услуг доступны в стандартных пакетах, поэтому вы можете выбрать уровень, соответствующий вашим потребностям.

AllBrands Service - любая марка, любая модель

Благодаря уникальной услуге AllBrands Альфа Лаваль мы можем восстановить любой пластинчатый теплообменник до оптимального рабочего состояния. Это дает вам единого надежного сервисного партнера, независимо от того, какие модели или марки вы используете. Наши квалифицированные специалисты, многолетний опыт и обширная база данных решений делают Альфа Лаваль простым путем к первоклассной производительности.

Вопросы? Свяжитесь с нами сегодня.

Вопросы о продукции Альфа Лаваль? Если да, мы хотим услышать от вас.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
