Пластиковые газопроводы: Полиэтиленовые трубы для газопровода – особенности и преимущества

Содержание

Трубы для газопроводов | Группа ПОЛИПЛАСТИК

Несмотря на то, что газификация страны началась еще в прошлом веке, вопросы строительства газовых магистралей, а также замена труб на новые актуальны и сегодня. Газификация требует внимательного отношения и долговечного оборудования. На фоне несчастных случаев с бытовым газом ужесточаются нормы прокладки внутридомовых трубопроводов и, бесспорно, растут требования к качеству наружных сетей. Понять, как выбрать трубу для газа, можно только сравнив доступные варианты.

Виды газовых труб

Основа безопасности – газовая труба. Сегодня используются изделия из стали, меди, полиэтилена.

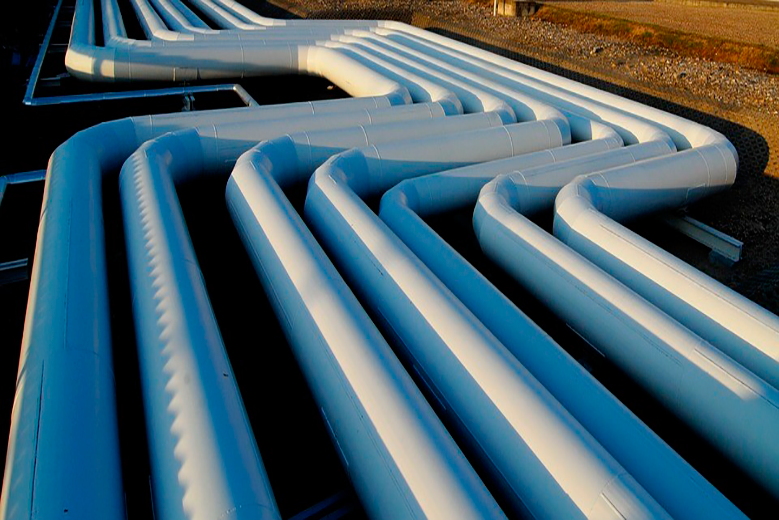

Стальные

Ставшая еще при советском союзе классикой стальная труба сегодня терпит конкуренцию со стороны полимеров. Однако этот тип трубопроводов по-прежнему применяется и не имеет альтернативы при наружной прокладке, а также при устройстве внутридомовых сетей. Они эксплуатируются в любом климате, включая зоны с большой разницей годовых температур. Изготавливаются из низкоуглеродистой стали с пониженным содержанием серы и фтора. Разделяют два основных вида трубы для газопроводов из стали:

сварные с продольным прямым или спиральным швом;
цельнотянутые бесшовные.

Минусами стальных магистралей для газа являются большой вес и сопряженные с этим издержки на доставку и монтаж, подверженность коррозии, необходимость катодной защиты, сложность устранения порывов (необходимость сварки). Изделия имеют ограничения по методам монтажа: резьбовые стыки нельзя делать под землей, а фланцевые соединения допустимы только в пределах специальных колодцев.

Медные

Допущены к использованию в составе газовых трубопроводов низкого давления и могут монтироваться только с использованием пресс-фитингов. Компрессионные фитинги запрещены, трубы должны иметь маркировку желтого цвета и желтое же уплотнительное кольцо.

Их плюсами являются:

высокая устойчивость к коррозии;
довольно простой монтаж фитингами и его кроткие сроки;
стойкость к механическим нагрузкам;
долговечность;
эстетичность – можно использовать без маскировки на открытых участках.

Главный минус – высокая стоимость и неприменимость для работы в сетях повышенного давления.

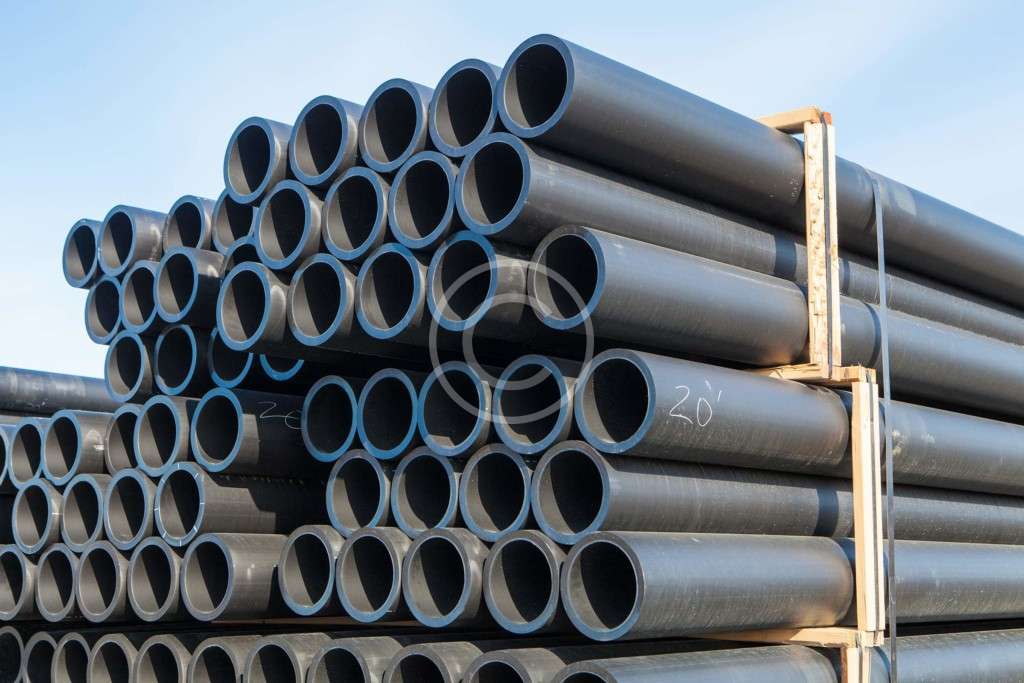

Газовые трубы из ПНД

Полиэтилен низкого давления (правильное название – полиэтилен высокой плотности) – продукт нового поколения для самых ответственных магистралей. Сразу стоит обратить внимание, что термин «низкое давление» касается способа производства материала и не имеет отношения к характеристикам трубопровода. Такие трубы для газопроводов пригодны для транспортировки газа под давлением до 1,2 МПа, безопасны, надежны и все шире применяются как на объектах федерального значения, так и в частном строительстве. Имеют много особенностей, поэтому рассмотрим их более подробно.

Свойства газовых труб ПНД

Трубы для газопроводов изготавливаются из полиэтилена двух типов – ПЭ 80 и ПЭ 100. Второй является материалом «нового поколения», имеет большую плотность по сравнению с ПЭ 80 и более высокие прочностные и эксплуатационные характеристики.

Трубы имеют маркировку, которая должна включать товарный знак производителя, наименование материала (ПЭ 63, ПЭ 80, ПЭ 100), SDR, диаметр, толщину стенки, дату изготовления и обозначение стандарта. Цвет труб – черный или черный с продольными желтыми полосами.

Стоимость трубы для газопроводов выше, чем у систем из ПНД для канализации или водоснабжения. Это объясняется более высокими требованиями к сырью (недопустимость использования вторсырья в производстве), а также более долгим аттестационным циклом. При этом они стоят дешевле стальных труб как в товарном виде, так и при оценке совокупных затрат на монтаж и эксплуатацию в 50-летнем периоде.

Преимущества ПНД продукции для газопроводов

Химическая стойкость. Невосприимчивы к транспортируемой среде, не вступают с ней в реакцию.
Коррозионная стойкость.
Невосприимчивость к блуждающим токам.
Не нуждаются в катодной защите. Это проистекает из первых трех пунктов и значительно сокращает сроки монтажа и его стоимость.
Постоянная пропускная способность. Просвет не зарастает по мере эксплуатации ввиду отсутствия коррозии и гарантирует стабильную производительность на протяжении всего срока службы.
Гибкость. Расчетный допустимый радиус изгиба составляет 25 диаметров трубы. Это позволяет осуществлять монтаж с меньшим количеством соединений. Плюс повышает безопасность готовой магистрали в сложных, пучинистых, склонных к движению под воздействием природных явлений грунтах.
Экологическая безопасность. Не оказывают влияния на окружающую среду.
Небольшой вес. Заметно легче стали. Это сокращает издержки на транспортировку, хранение, при монтаже позволяет обходиться меньшим количеством грузоподъемной техники.
Высокая прочность и эластичность. Подходят для бестраншейной прокладки.
Совместимость с иными материалами. Специальные фасонные части (фитинги) делают возможным соединение ПЭВП с другими материалами, включая пластики, медь, сталь. Это удобно и при ремонте и обслуживании текущих магистралей, и при замене изношенных участков на более доступные и легкие в применении ПЭ трубы.
Долговечность. Оцененный срок службы составляет 50 лет. Более долгие прогнозы ограничены лишь отсутствием опыта эксплуатации. Предположительный срок службы при соблюдении условий может достигать 100 лет.

Недостатки газовых труб ПНД

Недостатки связаны именно с материалом изготовления. К ним относится запрет на эксплуатацию внутри квартир, поскольку полиэтилен является горючим материалом, а также невозможность прокладки на отрытых участках. К сожалению, вопрос температурной стойкости в отношении производных этилена не имеет рентабельного решения, поэтому эксплуатационные ограничения останутся.

Сфера применения

Трубы для газопроводов из ПНД применяются практически во всех сферах хозяйствования:

малое строительство: для газификации отдельных строений и целых поселков под ключ, включая новые и существующие объекты;
санация существующих магистралей;
капитальное строительство: для подключения новых домов и социальных объектов;
промышленность: для обеспечения нужд производства разного типа и масштаба;
сельское хозяйство: для удовлетворения потребностей растениеводческих и животноводческих комплектов в отоплении;
стратегические объекты: подержание функциональности хранилищ, создание вспомогательной инфраструктуры транспортных газопроводов.

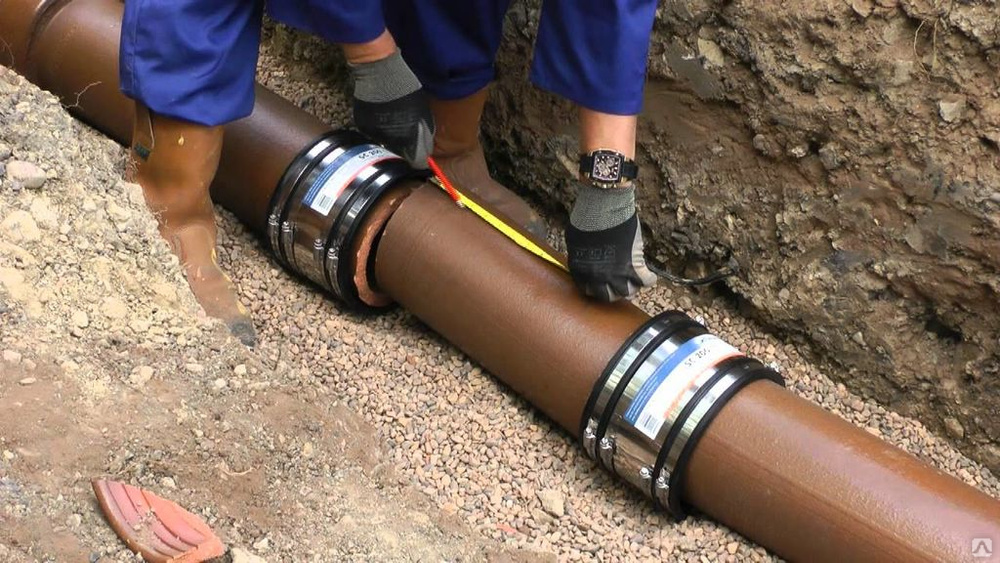

Особенности монтажных работ

Монтаж производится посредством стыковой или электромуфтовой сварки с использованием соединительных деталей с закладными нагревателями. Выбор метода сварки определяется диаметром труб, наличием доступа к месту монтажа, требованиями бюджета. Сварочное оборудование может быть взято в аренду, что позволяет сократить себестоимость готового трубопровода в случае, если проект разовый.

Производителем предложен широкий перечень комплектной запорно-регулирующей арматуры и фасонных изделий для газопроводов любых диаметров, что позволяет без проблем смонтировать любой участок, в том числе с присоединением к существующим стальным трубам. При соблюдении технологии прочность соединений превосходит прочность самой трубы и гарантирует исключение порывов и иных дефектов стыка.

К монтажу допускается квалифицированный персонал, прошедший обучение и регулярную аттестацию для работы со сварочным оборудованием согласно закрепленному регламенту работ.

Какие пластиковые трубы можно использовать для газопроводов

Применение пластиковых труб для газопроводов

В этой статье мы поговорим о применении современных пластиковых и полиэтиленовых труб для прокладки газопроводов. В прошлые годы традиционно в газовом хозяйстве использовались стальные трубы, но с изобретением полимеров все чаще предпочтение стали отдавать изделиям из пластика. Современные пластиковые трубы имеют ряд преимуществ перед металлическими аналогами. В настоящее время большую популярность получают пластиковые трубы для транспортировки газа. Требования к качеству труб для пластиковых газопроводов определяют нормативные документы.

К преимуществам пластиковых труб, используемых в газопроводах, можно онести:

высокую эластичность и гибкость;
хорошую прочность;
химическую нейтральность к различным средам;
простоту укладки;
снижение веса материалов;
быстрый и простой монтаж;
высокие изоляционные свойства,
химическая устойчивость к газу,
антикоррозийные свойства,

низкую стоимость трубы;
длительный срок службы.

Классификация пластиковых трубопроводов

При строительстве газопроводов сегодня используются 3 вида пластиковых труб:

металлополимерные трубы,
полиэтиленовые трубы,
полипропиленовые трубы.

Для изготовления трубопроводов чаще используется полипропилен или полиэтилен. Эти виды полимеров маркируются производителями зависимо от технических характеристик.

Полиэтиленовая труба для газа представляет собой полимерное изделие для транспортировки горючих газообразных веществ, изготовленное посредством непрерывной экструзии из ПНД – полиэтилена низкого давления.

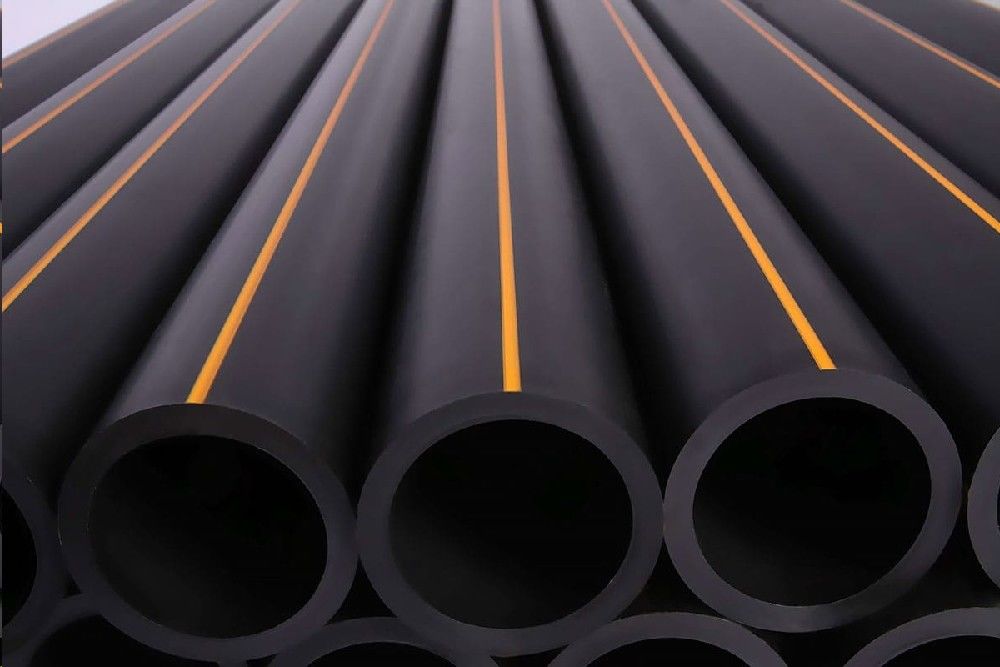

Маркировка труб из полиэтилена:

ПЭ-80 — обозначается желтой полосой;
ПЭ-100 — маркируется оранжевой полосой.

Полиэтиленовая газовая труба применима для газов и летучих веществ. Удобна для организации газопроводов в рамках ЖК, кварталов, населенных пунктов и за городом.

Маркировка труб из полипропилена:

PN10 — выдерживают давление до 10 атмосфер;
PN16 — максимально допустимое давление 16 атмосфер;
PN20 — выдерживают давление до 20 атмосфер;
PN25 — максимально допустимое давление 25 атмосфер.

Маркировка подземных газопроводов из пластика

В настоящее время применяются следующие способы маркировки трасс полиэтиленовых распределительных газопроводов:

наземные опознавательные знаки (таблички, реперные столбики)
сигнальные ленты
контрольные проводники-спутники
электронные маркеры (электронные опознавательные знаки)
нанесение трасс газопроводов на печатные и электронные карты.

Дополнительными методами приборного обнаружения трасс газопроводов являются:

маркировка с помощью проводника-спутника,
маркировка с помощью электронных маркеров.

Электронные маркеры для газопроводов позволяют:

провести точное позиционирование газопроводов;
записать дополнительную информацию
повысить точность маркировки.

Вернуться на Главную

Труба для природного газа из полиэтилена высокой плотности — WL Plastics

Компания WL Plastics специализируется на производстве полиэтиленовых труб из полиэтилена средней плотности (MDPE) и полиэтилена высокой плотности (HDPE) для систем распределения природного газа. Труба для природного газа MDPE PE2708 является стандартом для систем распределения природного газа, пропана и сжиженного нефтяного газа с 1960-х годов. Эта сплошная желтая труба является проверенным решением для систем низкого давления, работающих под давлением до 125 фунтов на квадратный дюйм. Трубы WL Plastics PE2708 MDPE доступны в размерах ½’’ – 1,25’’ CTS и ½” – 4’’ IPS и защищены от УФ-излучения для хранения на открытом воздухе до 3 лет в соответствии с ASTM D2513.

В то время как трубы из полиэтилена средней плотности для природного газа являются проверенным решением, трубы из полиэтилена высокой плотности — это будущее и идеальное решение для трубопроводов вашей газовой системы. Высокопроизводительный PE4710 является превосходным вариантом, поскольку он обеспечивает снижение веса и снижение затрат благодаря более высокой гидростатической расчетной основе (HDB), что приводит к более высокому номинальному давлению, увеличенной пропускной способности, более высокому пределу прочности на растяжение и улучшенным долгосрочным характеристикам без ущерба для традиционных Преимущества труб MDPE PE2708 заключаются в гибкости, герметичных соединениях при нагревании, химической стойкости и простоте монтажа.

Связаться с нами

Компания JANA подтверждает, что компания WL Plastics применяет лучшие методы производства качественных труб, соответствующих стандарту ASTM D2513-09a.

Повышение скорости распространения трещин (RCP) и сопротивления медленному росту трещин (SCG) за 10 000 часов. PENT реализованы с использованием трубы WL Plastics PE4710 HDPE с более высокими эксплуатационными характеристиками. С увеличением плотности увеличивается прочность на растяжение, что приводит к лучшему сопротивлению проникновению углеводородов и увеличению допустимого тягового усилия при бурении в горизонтальном направлении (ГНБ). Высококачественная полиэтиленовая газовая труба WL Plastics соответствует всем требованиям к сварке в соответствии с DOT CFR49.Часть 192 ко всем газораспределительным трубам и фитингам из ПНД и ПНД. Высококачественная труба PE4710 компании WL Plastics доступна в черном цвете с желтой полосой.

Все трубы WL Plastics PE2708 и высокопроизводительные трубы PE4710 производятся и испытываются на соответствие требованиям ASTM D2513, NSF Gas, CSA Z662 и DOT CFR49, часть 192.

Преимущества использования полиэтиленовых труб для распределения природного газа

идеальный материал для труб природного газа для использования в распределительных системах по следующим причинам:

Герметичные соединения. Труба PE4710/PE2708 соединена с использованием технологии термоплавления, исключающей потенциальные точки утечки. Эти плавкие соединения такие же прочные, как и сама труба, что обеспечивает длительную работу без утечек при минимальном техническом обслуживании или вообще без него.
Повышенная прочность и срок службы. Труба PE4710 демонстрирует более высокую прочность на растяжение, чем труба PE2708. Эта более высокая прочность на растяжение в сочетании с превосходной долговечностью позволяет трубе PE4710 иметь более высокие номинальные значения давления, большую длину натяжения ГНБ и более длительный расчетный срок службы по сравнению с другими материалами для трубопроводов.
Превосходная износостойкость. Труба PE4710/PE2708 устойчива к повреждениям и износу в различных условиях эксплуатации и окружающей среды. Труба PE4710/PE2708 обладает устойчивостью ко многим химическим веществам и растворителям, в том числе к тем, которые обычно используются в системе распределения природного газа. Труба WL Plastics PE4710/PE2708 соответствует требованиям ASTM D2513 по устойчивости к УФ-излучению для хранения труб в самых сложных условиях.
Легкий материал. Труба PE4710 весит меньше, чем альтернативные материалы. В результате с ним безопаснее обращаться, его легче загружать, транспортировать и размещать, что дополнительно снижает затраты на установку.
Большая длина укладки. Труба PE4710/PE2708 доступна в бухтах различной стандартной длины, каждая из которых предлагает длинные, бесперебойные системы распределения. Эта конструкция обеспечивает большее покрытие поверхности без необходимости в дополнительных соединениях, что значительно снижает вероятность утечки, стоимость материалов, оборудования и трудозатрат, необходимых для установки.

Труба для природного газа от WL Plastics

Компания WL Plastics является идеальным поставщиком высококачественных труб из MDPE и HDPE для систем распределения природного газа. Мы оснащены более чем двадцатилетним опытом производства полиэтиленовых труб, специализированным обслуживанием клиентов и 9производственные предприятия, стратегически расположенные по всей территории Соединенных Штатов, сертифицированы по стандарту ISO 9001:2015. Узнайте больше о нашем выборе труб из полиэтилена высокой плотности для газораспределения:

WL102G — размеры и номинальные характеристики труб из полиэтилена высокой плотности для природного газа
WL 129 — размеры материалов и газораспределения PE4710
WL 129M — размеры материалов и газораспределения PE2708
4 WL1202 – WL Plastics PE4710 Performance
WL123 – High Performance PE4710

WL Пластмассовые газораспределительные трубы доступны в следующих конфигурациях. WL Plastics производит всю продукцию для распределения природного газа в соответствии со строгими стандартами качества, гарантируя, что наши клиенты смогут воспользоваться всеми преимуществами полиэтиленовых труб. Основные характеристики:

Композиция из одномодального PE2708 или бимодального PE4710
HDPE размером от ½ до 24 дюймов (IPS и CTS)
MDPE размером от ½ дюйма до 1,25 дюйма (CTS) и от ½ дюйма до 4 дюймов (IPS)
Возможности встроенного мониторинга стенок на производственных линиях
Возможности штрихового кодирования на производственных линиях в соответствии с ASTM F2897
Без повторного измельчения (NR) газораспределительных продуктов в соответствии с ASTM D2513
Список CSA B137.4 для продуктов PE2708 (1/2 »-1» CTS, ¾»-2» IPS)
Полное отслеживание продуктов
Сплошной желтый (MDPE) или желтая полоса (HDPE)

Чтобы узнать больше о наших полиэтиленовых трубах для природного газа и как это может помочь вашей системе распределения природного газа, свяжитесь с нами сегодня.

Министерство транспорта США объявляет об окончательных правилах повышения общественной безопасности за счет расширения транспортировки природного газа по пластиковым трубопроводам

Уведомление об объекте

Уведомление сайта

Министерство транспорта США Министерство транспорта США IconUnited States Department of Transportation

United States Department of Transportation

Понедельник, 19 ноября 2018 г.

ВАШИНГТОН. Управление по безопасности трубопроводов и опасных материалов (PHMSA) Министерства транспорта США сегодня объявило о выпуске Окончательного правила , которое вносит поправки в Федеральные правила безопасности трубопроводов для пластиковых трубопроводных систем, используемых при транспортировке природного газа. или другой газ. Обновления в окончательном правиле направлены на повышение безопасности, расширение использования пластиковых труб при транспортировке природного или другого газа, а также разрешение или требование использования определенных материалов и методов.

«Достижения в проектировании и производстве пластиковых труб привели к созданию продуктов, которые сегодня намного безопаснее, чем 20 лет назад», — сказал администратор PHMSA Скип Эллиотт. «Эти нормативные обновления внесут значительный вклад в повышение общественной безопасности».

Обновления, которые выставлены на всеобщее обозрение в сегодняшнем Федеральном реестре , учитывают меняющиеся технологии и проблемы, связанные с пластиковыми трубами.

Они решают вопросы безопасности при установке и эксплуатации, связанные с пластиковыми трубами, которые наблюдают федеральные и государственные инспекторы во время обычных полевых работ. Кроме того, несколько отраслевых петиций, полученных PHMSA, требовали, чтобы агентство рассмотрело нормативные обновления для пластиковых труб, которые соответствуют новым инновациям в производстве и дизайне, а также современным передовым методам монтажа пластиковых труб.

Окончательное правило будет применяться только к новым, отремонтированным и замененным трубопроводам. Нормативные обновления включают повышенный расчетный коэффициент для полиэтиленовых труб; актуализированы нормы, регламентирующие применение, пределы максимального давления и диаметры трубопроводов из полиамида 11 и термопластов 12; новые и расширенные стандарты установки пластиковых труб, чтобы уменьшить контакт с другими подземными коммуникациями и сооружениями; и несколько других положений, связанных с установкой и эксплуатацией пластиковых труб и компонентов пластиковых труб.
