Планетарный редуктор принцип работы – Планетарный редуктор — Википедия

Содержание

принцип работы, характеристики и разновидности этого устройства. Достоинства планетарных редукторов

Планетарный редуктор

Планетарный редуктор (дифференциальный редуктор) — один из классов механических редукторов . Редуктор называется планетарным из-за планетарной передачи , находящейся в редукторе, передающей и преобразующей крутящий момент . Планетарный редуктор может быть с одной или более планетарными передачами.

Инструктор: Джозеф Чен Г-н Джозеф Чен в настоящее время является независимым консультантом по автомобильным приводом. Имея более чем сорокалетний опыт работы в различных отраслях приводов, г-н Чэнь специализируется на проектировании, разработке и тестировании системы ручного и автоматического привода. Чэнь был частым представителем технических документов на различных международных конференциях и семинарах и получил более десятка патентов, связанных с приложениями для поездов. Название «планетарные колеса» связано с тем, что эти колеса одновременно выполняют два движения, когда солнцезащитное колесо неподвижно, или неподвижное кольцо зубчатого колеса неподвижно.

Устройство и принцип действия планетарного редуктора

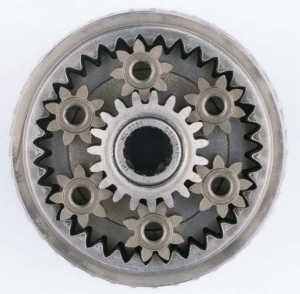

Устройство планетарного редуктора

  • Солнечная шестерня — в центре редуктора.
  • Коронная шестерня — на периферии редуктора.
  • Сателлиты — три малые шестерни между солнечной и коронной.
  • Водило — не показано, механически соединяет все сателлиты, на осях водила сателлиты вращаются.

Вращение от главной передачи передаётся через полуоси на солнечную шестерню. Солнечная шестерня вращает сателлиты, они вращаются на своих осях, а оси закреплены на водиле, водило — на балке моста. Сателлиты, вращаясь, передают вращение коронной шестерне, а они — к ступице. Крутящий момент увеличивается во столько раз, во сколько раз количество зубьев на солнечной шестерне меньше количества зубьев на коронной.

Так работает планетарный редуктор

Сунн, Сунн, Сунн, посмотри на нее! Планетарные редукторы, также планетарные редукторы, представляют собой машинные блоки, которые благословлены некоторыми очень выгодными свойствами и поэтому блестят во всех видах применения. Они функционируют как распределитель или суммирующий редуктор, как очень компактные передаточные числа и как ядро ​​классической автоматической коробки передач.

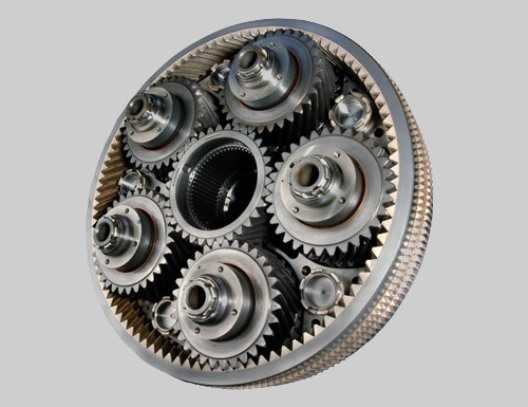

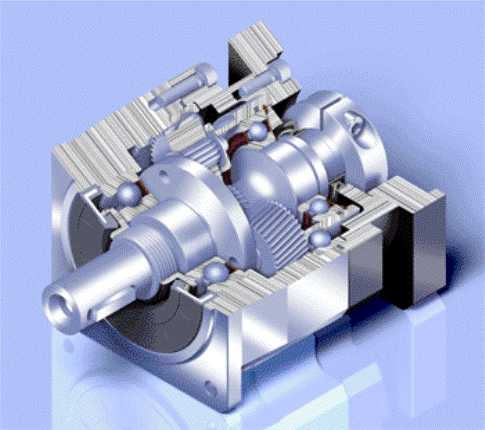

Конструкция планетарной передачи

В своей простейшей форме планетарная зубчатая передача состоит из трех коаксиальных валов, которые взаимодействуют друг с другом через специально расположенные зубчатые колеса. Подсоединенный к самому внутреннему валу — так называемая солнечная шестерня, снаружи зубчатая и сетчатая с вращающимися планетарными передачами. Эти планеты хранятся в держателе планеты, который является одним со вторым валом, вокруг собственной оси свободно вращается. Снаружи — зубчатое колесо с внутренним зубчатым колесом, которое также сцепляется с планетарными передачами, а во-вторых, с самым внешним из трех валов.

Применение планетарных редукторов

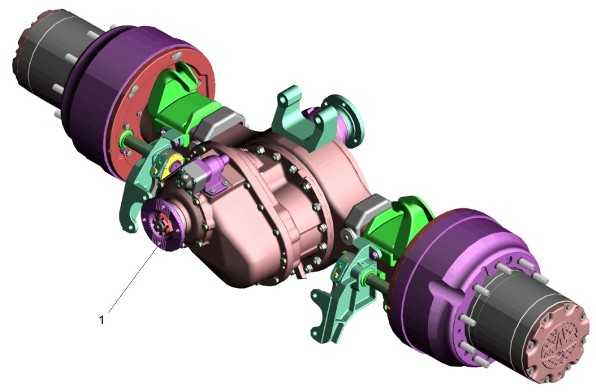

Планетарный редуктор в ведущих мостах

В ведущем автомобильном мосту можно обойтись и без планетарных передач при том же передаваемом крутящем моменте, например мост автомобилей КАМАЗ имеет сходные характеристики с ведущим мостом автомобилей МАЗ , только на КАМАЗе главная передача двойная, а на МАЗе — одинарная.

В результате конструкции скорости вращения солнечной шестерни, планетарной опоры и кольцевой шестерни являются взаимозависимыми, с двумя заданными, из которых следует третий. Здесь следует отметить, что прилагательные, используемые «самые внутренние» и «экстремальные», строго применяются только тогда, когда все валы покидают коробку передач с одной стороны. Это отнюдь не всегда так, даже на следующем графике.

Это, однако, отнюдь не то же самое, что и дифференциал конической шестерни, причем большая разница заключается в ориентации планетных осей. в дифференциалах конических передач они лежат в нормальном положении к главной оси вращения, в параллельных планетарных передачах.

Планетарные редукторы в автоматической коробке передач

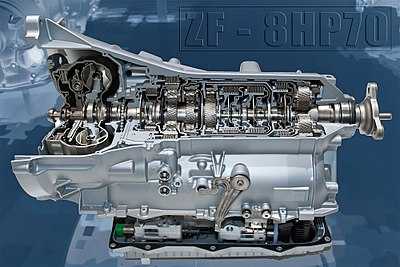

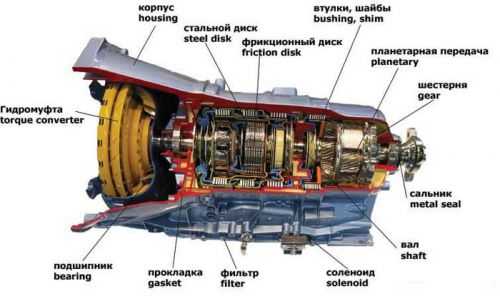

Автоматическая коробка передач в разрезе

Промышленность России выпускает планетарные редукторы серий 3П и 3МП. Планетарные редукторы имеют большую популярность среди механических редукторов. Она достигается благодаря малым габаритам планетарных редукторов, высокому КПД , большому передаточному числу.

Применение планетарной передачи

Если требуется только одна простая ступень передачи, говорят о двухвальном режиме. В этом случае один из валов не вращается, а два других отвечают за соответствующий выход. Если, например, планетарный носитель оставался жестким — эта конфигурация называется резервной операцией — солнце было движущей силой для перевода на медленную скорость, в то время как ведомая внутренняя передача приводила к коэффициенту скорости. Таким образом, с одним планетарным редуктором может быть представлено несколько передаточных чисел, в зависимости от того, что вращается и что такое.

Шарикоподшипник

Шарикоподшипник представляет пример планетарного редуктора, в котором водилом является сепаратор, функции солнечной шестерни выполняет внутреннее кольцо, функции коронной шестерни — наружное кольцо, а сателлиты — это шарики.

На приведённой анимации обратите внимание, что скорость вращения внутреннего кольца заметно больше, чем скорость вращения сепаратора с шариками. Если отпустить наружное кольцо — то скорости вращения сравняются (будет включена «прямая» передача) . Если затормозить водило — то будет вращаться наружное кольцо (ступица в заднем мосту троллейбуса или автомобиля МАЗ).

Разновидности планетарных редукторов

Классические автоматические коробки передач используют эту функцию, изменяя количество ламелирующих муфт, которое просто жесткое, которое дрейфует и горит. Сам процесс переключения состоит в открытии и закрытии соответствующих подходящих муфт, а также может выполняться под нагрузкой. Нормальный планетарный редуктор создает три разных передаточных числа, и это число может быть дополнительно увеличено с помощью нескольких последовательных наборов. Теперь искусство должно обеспечить двигатель всеми необходимыми шестернями, используя как можно меньше планетарных передач.

Планетарный механизм

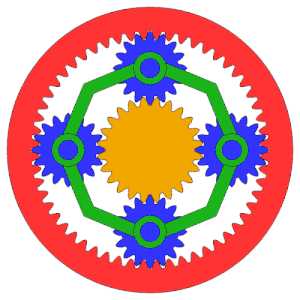

Планетарная передача в режиме повышения скорости. Водило (зелёное) вращается внешним источником. Усилие снимается с солнечной шестерни (жёлтая), в то время как кольцевая шестерня (красная) закреплена неподвижно. Красные метки показывают вращение входного вала на 45°.

Планетарная передача — механическая система, состоящая из нескольких планетарных зубчатых колёс (шестерён), вращающихся вокруг центральной, солнечной , шестерни. Обычно, планетарные шестерни фиксируются вместе с помощью водила . Планетарная передача может также включать дополнительную внешнюю кольцевую шестерню, имеющую внутреннее зацепление с планетарными шестернями.

В этом видео выход всегда находится на большом сером кольцевом зубчатом колесе, прямой элемент движения подсвечивается белым цветом. При трехволновой работе все три вала всегда вращаются. Два привода и один выход — суммирующая коробка передач, в противном случае — коробка передач. Последние часто используются как центральные дифференциалы на всех колесных транспортных средствах. Из-за различных диаметров полой и солнечной шестерни распределение крутящего момента не может быть равно пятидесяти пятидесяти, что приводит к желаемому распределению крутящего момента с обратной нагрузкой.

Передаточное отношение

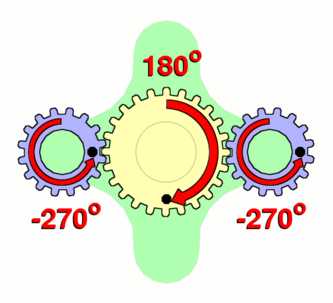

Водило (зелёное) закреплено неподвижно, в то время как солнечная шестерня (жёлтая) вра

veloed.ru

Планетарный редуктор принцип работы | Time Kiev

Планетарный редуктор, который также называют дифференциальным редуктором, представляет собой один из вариантов механических редукторов. Причина использования такого названия редуктора заключается в применении планетарной передачи, которая расположена в редукторе. Именно она отвечает за передачу, а также преобразование крутящего момента. Планетарные редукторы могут иметь одну планетарную передачу или больше.

Принцип работы планетарного редуктора

Солнечная шестерня в таком редукторе расположена в центральной части, а на его периферии находится коронная шестерня. Кроме этого, в нем используются три сателлиты – небольшие шестерни, которые установлены между коронной и солнечной.

Водило используется для механического соединения сателлитов, на его осях они вращаются.

Передача вращения от основной передачи на солнечную шестерню осуществляется с помощью полуосей. После этого солнечная шестерня может вращать сателлиты, которые вращаются на собственных осях, закрепленных на водиле. В свою очередь, водило закреплено на балке моста.

Расчет планетарного редуктора

В процессе вращения сателлиты передают вращение коронной шестерне, после чего начинает вращаться ступица. Крутящий момент возрастает в такое количество раз, в какое число зубьев на шестерне солнечной является меньшим по сравнению с числом зубьев на коронной шестерне.

В ведущих мостах грузовиков МАЗ, троллейбусов ЗиУ-9, автобусов Икарус, тракторов К-700 и Т-150К используются планетарные редукторы, которые осуществляют передачу крутящего момента к колесной ступице.

Благодаря использованию такого редуктора в бортовой передаче появляется возможность сделать диаметр основной передачи меньшим, в результате чего возрастает клиренс. Кроме этого, полуоси имеют меньший диаметр, что позволяет спроектировать их на менее высокий крутящий момент.

Видео о планетарном редукторе

В ведущем мосту автомобиля планетарные передачи могут не использоваться, хотя крутящий момент может быть одинаковым. К примеру, мост грузовых машин КамАЗ имеет практически такие же показатели, как у моста МАЗа, однако на КамАЗе используется двойная основная передача, в то время, как на МАЗе она является одинарной.

В автоматических трансмиссиях передача крутящего момент осуществляется от вала с шестерней солнечной на вал, который сопряжен с водилом. Отечественные производители изготавливают планетарные редукторы серии ЗМП и ЗП.

tkiev.com

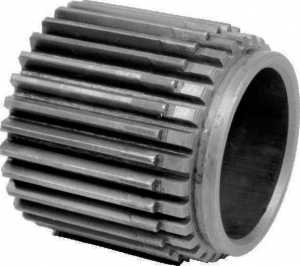

Солнечная шестерня планетарной передачи на велосипеде

Практически все изобретения механики, основанные на вращательном движении, можно исторически соотнести с принципом колеса и временем его изобретения. До того, как был понят этот принцип, ничего подобного существовать не могло бы. Кто и когда первым придумал возможность соединять за счет зубцов несколько колес и вращать их друг за счет друга — неизвестно, но этот человек создал небольшую революцию.

Так появилась первая шестерня. Принцип шестеренчатой передачи энергии движения можно считать революционным в развитии промышленности.

Планетарный редуктор

В современной промышленности планетарные редукторы, в основе которых лежит шестерня солнечная, используются в лебедках и электроинструменте. Наиболее популярным техническим средством, которое есть практически в каждом доме и где может быть использована солнечная шестерня — велосипед с планетарной втулкой.

Сам принцип нескольких зубчатых колес, которые передают энергию движения друг другу, далеко не нов. И даже планетарный редуктор не самое свежее изобретение. Новшеством здесь можно считать лишь то, насколько активно этот принцип работы распространяется в современных приборах и технике самого разного назначения.

Солнечная шестерня в велосипедах

Планетарные втулки сегодня в велосипедах ставятся туда, куда прежде ставили звездочки для байка для регулирования передач. В спортивных велосипедах каждая звездочка на велосипед отвечает за свою передачу скоростей. Более простая задняя планетарная втулка, которая работает на солнечной шестерне, ставится на велосипеды для города, а также на туристические велосипеды.

Как было сказано, задняя планетарная втулка более популярна, чем передняя. В первую очередь, это определяется особенностью крепления велосипедной цепи и классической установки звездочки на велосипед. Но если вы хотите переделать свой байк из обычного в электрический, то вам придется столкнуться с таким изобретением как мотор-колесо. Ставится оно обычно на переднюю вилку (хотя можно поставить и на заднюю, и даже заменить оба колеса, сделав велосипед полноприводным), одна из важных частей мотор-колеса — планетарный редуктор, в основу которого так же положена шестерня солнечная.

Изначально мотор-колёса были иного принципа, но требования удешевления из-за возрастания массовости спроса на электровелосипеды привело к тому, что именно роторная передача, основанная на планетарном принципе, стала наиболее выгодной системой генерации энергии движения и распределения ее. Это решение увеличивает статическую тягу при уменьшении веса колеса, но при этом становится более шумным сам мотор и усиливаются вибрации от высоких частот, передающиеся на раму. На текущий момент основная часть колес с мотором до 500 Ватт — редукторные. Это сделало электровелосипеды более шумными и тяжелыми, но резко снизило стоимость конструкции. Однако, при установке такого планетарного редуктора нужно проследить, чтобы допустимые вибрации не превышали норму, иначе это отразится на сроке службы рамы.

Принцип работы редукторов

Как же работает редуктор с солнечной шестерней?

Любой редуктор состоит из нескольких обязательных элементов. Очевидно, что в основе лежит шестерня солнечная, а так же имеется коронная шестерня (эпицикл), которая находится на периферии редуктора и как бы вмещает в себя остальные элементы, несколько шестерен-сателлитов, находящихся между солнечной шестерней и эпициклом, взаимодействующих с обеими. А так же закрепленное водило, на осях которого вращаются сателлиты.

Процесс работы передаточного цикла зависит от кинематической схемы привода. От типа кинематической схемы вращение может подводиться к каждому элементу редуктора и сниматься с любого из оставшихся. При этом третья составная должна быть заторможена. Изменяя схему подвода и снятия крутящего момента внутри данной конкретной планетарной передачи, мы имеем возможность получить различные передаточные числа и направления вращения.

На этом принципе основана работа любого планетарного двигателя, будь то планетарная втулка велосипеда или мотор мотор-колеса электровелосипеда. Разница только в том, от какой энергии начинается работа планетарного двигателя.

Конечно, большинство людей, покупая технику в дом, совсем не интересуются в деталях составными частями, еще меньше их интересует, что же именно в их технике делает шестерня солнечная, и это правильно, так как невозможно знать и понимать все. Но, если вы покупаете байки, работающие на планетарной втулке или мотор-колесе, стоит понимать уровень сложности механизма, который помогает приводить в движение ваш транспорт. Как следствие, оценивать проблемы технического характера, которые могут возникнуть при поломке такого устройства.

При всем том, что технически сложные приспособления при поломках непросто восстановить, а самостоятельно часто невозможно, они очень облегчают жизнь велолюбителям. Так планетарная втулка и звездочка на велосипед могут выполнять одни и те же функции, однако, ясно, что для не спортсменов велосипед с планетарной втулкой, основанной на солнечной передаче, намного удобнее. Тем более, если речь идет об электровелосипедах.

  • Многие выбирают именно этот тип транспорта, специально подыскивают оборудование для переделки обычных велосипедов в электровелосипеды.

Очевидно, что человек, который сам изготавливает электровелосипед, в общих чертах представляет, как работает мотор-колесо, и на каких принципах основано движение велосипеда с электрической тягой, в отличие от механического принципа движения велосипеда.

Если вы планируете покупать или делать своими руками электровелосипед, то принцип работы планетарного редуктора будет далеко не лишним знанием, которое поможет вам полнее представлять, что за технику вы получите в конце концов.

yvelo.ru

Планетарный редуктор — это… Что такое Планетарный редуктор?

Планетарный редуктор (дифференциальный редуктор) — один из классов механических редукторов. Редуктор называется планетарным из-за планетарной передачи, находящейся в редукторе, передающей и преобразующей крутящий момент. Планетарный редуктор может быть с одной или более планетарными передачами.

Устройство и принцип действия планетарного редуктора

Устройство планетарного редуктора
  • Солнечная шестерня — в центре редуктора.
  • Коронная шестерня — на периферии редуктора.
  • Сателлиты — три малые шестерни между солнечной и коронной.
  • Водило — не показано, механически соединяет все сателлиты, на осях водила сателлиты вращаются.

Вращение от главной передачи передаётся через полуоси на солнечную шестерню. Солнечная шестерня вращает сателлиты, они вращаются на своих осях, а оси закреплены на водиле, водило — на балке моста. Сателлиты, вращаясь, передают вращение коронной шестерне, а они — к ступице. Крутящий момент увеличивается во столько раз, во сколько раз количество зубьев на солнечной шестерне меньше количества зубьев на коронной.

Применение планетарных редукторов

Планетарный редуктор в ведущих мостах

В ведущих мостах грузовых автомобилей МАЗ, автобусов Ikarus, троллейбусов ЗиУ-9, тракторов Т-150К, К-700 применяются планетарные редукторы, передающие крутящий момент от полуоси к ступице колеса. Применение планетарного редуктора в бортовой передаче (разнесённая передача) позволяет уменьшить диаметр главной передачи и, следовательно, увеличить дорожный просвет, а также уменьшить диаметр полуосей, спроектировав их на меньший крутящий момент.

В ведущем автомобильном мосту можно обойтись и без планетарных передач при том же передаваемом крутящем моменте, например мост автомобилей КАМАЗ имеет сходные характеристики с ведущим мостом автомобилей МАЗ, только на КАМАЗе главная передача двойная, а на МАЗе — одинарная.

Планетарные редукторы в автоматической коробке передач

Автоматическая коробка передач в разрезе

В автоматических коробрах перемены передач крутящий момент передаётся от вала с солнечной шестернёй на вал связанный с водилом. Если коронная шестерня будет заторможена — тогда сателлиты будут обкатываться вокруг солнечной и коронной шестерён, приводя во вращение водило. Передаточное число редуктора будет равняться отношению числа зубьев на солнечной шестерне к числу зубьев на коронной. Если коронную шестерню отпустить (растормозить) — тогда крутящий момент будет передаваться напрямую, отношение 1:1. В современных конструкциях автоматических коробок перемены передач чаще всего встречается планетарный механизм Лапелетьера. [1]

Промышленность России выпускает планетарные редукторы серий 3П и 3МП. Планетарные редукторы имеют большую популярность среди механических редукторов. Она достигается благодаря малым габаритам планетарных редукторов, высокому КПД, большому передаточному числу.

Шарикоподшипник

Шарикоподшипник представляет пример планетарного редуктора, в котором водилом является сепаратор, функции солнечной шестерни выполняет внутреннее кольцо, функции коронной шестерни — наружное кольцо, а сателлиты — это шарики.

На приведённой анимации обратите внимание, что скорость вращения внутреннего кольца заметно больше, чем скорость вращения сепаратора с шариками. Если отпустить наружное кольцо — то скорости вращения сравняются (будет включена «прямая» передача). Если затормозить водило — то будет вращаться наружное кольцо (ступица в заднем мосту троллейбуса или автомобиля МАЗ).

С использованием обыкновенных шарикоподшипников могут быть сконструированы маломощные планетарные редукторы (для научных или измерительных приборов). Например, шарикоподшипники используются в конструкции верньера, применяемого для точной настройки радиостанции на нужную радиоволну.

См. также

Примечания

Ссылки

Видео редуктора

dic.academic.ru

Автоматическая коробка передач (АКПП) — устройство и принцип работы. Гидротрансформатор, планетарный редуктор

_____________________________________________________________________________________________________________________

Как ни странно, но в настоящее время АКПП (автоматическая коробка переключения передач) набирает популярность у автолюбителей и будущих автовладельцев. (Ваш покорный слуга относится к противникам данного вида коробок). Но об этом ниже.

Итак, АКПП…

Основное назначение АКПП — такое же, как и у механики – прием, преобразование, передача и изменения направления крутящего момента. Различаются автоматы по количеству передач, по способу переключения, по типу сцепления и по типу применяемых актуаторов.

Работу АКПП лучше рассмотреть на конкретном примере, а именно на классической трехступенчатой коробке передач с гидравлическими актуаторами (приводами) и гидротрансформатором. Надо отметить, что существуют и преселективные АКПП.



В устройство АКПП входит:

  1. Гидротрансформатор – механизм, обеспечивающий преобразование, передачу крутящего момента, используя рабочую жидкость. Рабочая жидкость для АКПП обычно, готовое трансмиссионное масло для автоматических коробок передач. Но многие автолюбители используют  жидкость для гидравлических приводов большегрузной техники (веретенку), хотя это и неправильно. Веретенка не предназначена для работы в условиях высокой скорости движения шестерен.
  2. Планетарный редуктор – узел, состоящий из «солнечной шестерни», сателлитов, и планетарного водила и коронной шестерни. Планетарка является главным узлом автоматической коробки.
  3. Система гидравлического управления – комплекс механизмов, предназначенных для управления планетарным редуктором.

Для того чтобы более полно объяснить принцип работы АКПП начнем с гидротрансформатора.

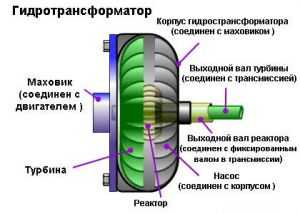

Гидротрансформатор

Гидротрансформатор служит одновременно сцеплением и гидромуфтой для передачи крутящего момента к планетарному механизму.

Представьте себе две крыльчатки с лопастями, расположенными друг напротив друга на минимальном расстоянии и заключенных в одном корпусе. В нашем случае одна крыльчатка называется насосное колесо, которое соединено жестко с маховиком, вторая крыльчатка называется турбинным колесом и соединено посредством вала с планетарным механизмом. Между лопастными крыльчатками находится рабочая жидкость.



Принцип работы гидротрансформатора



Во время работы двигателя, при вращении маховика вращается и насосное колесо, его лопасти подхватывают рабочую жидкость и направляют ее на лопасти турбинного колеса, под действием центробежной силы. Соответственно лопасти турбинного колеса приходят в движение, но рабочая жидкость после выполнения работы отлетает от поверхности лопастей и направляется обратно на насосное колесо, тем самым тормозя его. Но не тут то было! Для изменения направления отлетающей рабочей жидкости между колесами располагается реактор, у которого так же имеются лопасти и расположены они под определенным углом. Получается следующее —  жидкость от турбинного колеса возвращаясь через лопасти реактора ударяет вдогонку лопасти насосного колеса, тем самым увеличивая крутящий момент ДВС, потому что сейчас действуют две силы – двигателя и жидкости. Надо отметить, что при начале движения насосного колеса, реактор стоит неподвижно. Так продолжается до тех пор, пока обороты насосного не сравняются с оборотами турбинного колеса и стоящий неподвижно реактор только будет мешать своими лопастям – притормаживать обратное движение рабочей жидкости. Для исключения этого процесса в реакторе находится муфта свободного хода, которая позволяет реактору крутиться со скоростью крыльчаток, этот момент называется точкой сцепления.

Получается, что при достижении номинальных оборотов двигателя, сила от двигателя передается на планетарный механизм через… жидкость. Другими словами гидротрансформатор АКПП превращается в гидромуфту. Значит, крутящий момент уже передался дальше – на планетарный механизм?

Нет! Для того чтобы передать силу от двигателя, необходимо чтобы сработала муфта привода от ведущего вала. Но все по порядку…



Планетарный редуктор

Планетарный редуктор состоит из:

  1. планетарных элементов
  2. муфт сцепления и тормозов
  3. ленточных тормозов

Планетарный элемент представляет собой узел из солнечной шестерни, вокруг которой расположены сателлиты, которые в свою очередь крепятся на планетарное водило. Вокруг сателлитов находится коронная шестерня. Вращаясь, планетарный элемент передает крутящий момент на ведомую шестерню.

Муфта сцепления представляет собой набор дисков и пластин, чередующихся друг с другом. Чем-то муфта АКПП представляет собой сцепление мотоцикла. Пластины муфты вращаются одновременно с ведущим валом, а вот диски соединены с элементом планетарного ряда. Для трехступенчатой коробки планетарных рядов два – первой-второй передачи и второй-третьей. Привод в действие муфты обеспечивается сжатием между собой дисков и пластин, этот работу выполняет поршень. Но поршень не может сам двигаться, в действие он приводится гидравлическим давлением.

Ленточный тормоз выполнен в виде обхватывающей пластины одного из элементов планетарного ряда и приводится в действие гидравлическим актуатором.

Для понятия работы всей коробки разберем работу одного планетарного ряда. Представим себе, что затормозилась солнечная шестерня (в центре), значит, в работе остаются коронная и сателлиты на  планетарном водило. В этом случае скорость вращения водило будет меньше, чем скорость коронной шестерни. Если позволить солнечной шестерне вращаться с сателлитами, а затормозить водило, то коронная шестерня изменит направление вращения (задний ход). Если скорости вращения коронной шестерни, водило и солнечной шестерни, будут одинаковые, планетарный ряд будет вращаться как единое целое, то есть, не преобразовывая крутящий момент (прямая передача). После всех преобразований крутящий момент передается на ведомую шестерню и далее на хвостовик коробки. Надо отметить что мы рассматриваем принцип работы автоматической коробки передач у которой ступени расположены на одной оси, такая коробка предназначена для авто с задним приводом и передним расположением двигателя. Для переднеприводных авто, размеры коробки должны быть уменьшены, поэтому как и МКПП вводятся несколько ведомых валов.

Таким образом, затормаживая и отпуская один или несколько элементов вращения можно добиться изменения скорости вращения и изменения направления. Всем этим процессом управляет гидравлическая система управления.



Гидравлическая система управления

Гидравлическая система управления состоит из масляного насоса, центробежного регулятора, системы клапанов, исполняющих устройств и масляных каналов. Весь процесс управления зависит от скорости вращения двигателя и нагрузки на колеса. При движении с места масляный насос создает такое давление, при котором обеспечивается алгоритм фиксации элементов планетарного ряда так, что бы крутящий момент на выходе был минимальным, это и есть первая передача (как говорилось выше – затормаживается солнечная шестерня в двух ступенях). Далее при росте оборотов, давление увеличивается и в работу входит вторая ступень на уменьшенных оборотах, первая ступень работает в режиме прямой передачи. Увеличиваем еще обороты двигателя – коробка передач начинает работать вся в режиме прямой передачи.

Как только нагрузка на колеса увеличится, то центробежный регулятор начнет понижать давление от масляного насоса и весь процесс переключения повторится с точностью до наоборот.

При включении пониженных передач на рычаге переключения, выбирается такая комбинация клапанов масляного насоса, при которой включение повышенных передач невозможно.



Достоинства и недостатки АКПП

Главным достоинством автоматической коробки передач, конечно, служит комфорт при вождении — дамы просто в восторге! И, бесспорно, с автоматом двигатель не работает в режиме повышенных нагрузок.

Недостатки (и они очевидны) – низкий КПД, полное отсутствие «драйва» при трогании с места, большая цена, а главное – авто с автоматом нельзя завести с «толкача»!

Подводя итоги, скажем, что выбор коробки это дело вкуса и… стиля вождения!



РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:



_____________________________________________________________________________________________________________________



autoustroistvo.ru

Планетарная передача — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 июня 2018; проверки требуют 4 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 18 июня 2018; проверки требуют 4 правки. Планетарная передача с остановленным водилом по сути является двухступенчатой зубчатой передачей с неподвижными осями колес. Планетарная передача (солнечная шестерня остановлена) Планетарная передача (коронная шестерня остановлена) Схема эпициклически движущейся планеты

Планетарная передача (далее — ПП) — механическая передача вращательного движения, за счёт своей конструкции способная в пределах одной геометрической оси вращения изменять, складывать и раскладывать подводимые угловые скорости и/или

ru.wikipedia.org

Nabtesco планетарно-цевочный редуктор | Циклоидный редуктор марки Nabtesco


Основным преимуществом планетарно-цевочного редуктора является долгий срок службы и высокая надежность вне зависимости от сферы применения. Это относится также и к редукторам Nabtesco, которые в дополнение имеют высокую стойкость к ударным нагрузкам благодаря запатентованной конструкции с тремя  эксцентриками .

Высокоточные (безлюфтовые или низколюфтовые) редукторы Nabtesco широко используются везде, где необходимо обеспечить быстрый поворот от точки к точке или точное позиционирование рабочего органа. Подробнее о люфте в безлюфтовых редукторах можно прочесть в статье «безлюфтовый редуктор» — там подробно рассмотрены эксплуатационные параметры точности и люфта редукторов Nabtesco.При этом в самом приводе не возникнут самоколебания даже не смотря на высокие динамические нагрузки из-за большой инерционности перемещаемого груза, в том числе и благодаря низкому моменту инерции редукторов Nabtesco. Наиболее частые примеры применения расписаны в соответствующем разделе нашего сайта – Опыт применения. Соответствующим образом мы развиваем нашу продукцию, исходя из потребностей наших заказчиков. Номенклатура Nabtesco включает как компоненты редукторов, фактически, узлы редукции, так и полностью готовые к монтажу сервоприводы и редукторы. По запросу мы можем поставить предступень редукции, которая обеспечит более высокое передаточное отношение или разворот валов редуктора под углом друг относительно друга. Помимо стандартных исполнений мы  с готовностью относимся к специфическим пожеланиям наших клиентов, разрабатывая специальные приводы согласно их требованиям.

Принцип работы планетарно-цевочного редуктора



Как работает планетарно-цевочный редуктор?

Вращение с электродвигателя передается посредством эвольвентной передачи на эксцентриковые валы циклоидных дисков. В зависимости от типоразмера редуктора и его исполнения может быть два или три эксцентриковых вала. На эксцентриковых валах установлены игольчатые подшипники, на наружную обойму которых опираются циклоидные диски. Циклоидные диски опираются через роликовые радиально-упорные подшипники на входной вал и на фланец редуктора. Циклоидные диски совершают сложное движение – плоскопараллельное вращение и вращение вокруг своей оси. При этом периферийная поверхность дисков описывает математическую кривую – циклоиду, откуда и пошло второе (европеизированное) название редукторов данного типа. Совершая такое сложное движение, цевки (зубья циклоидной передачи) входят в соответствующие пазы на корпусе редуктора. Эксцентриковые валы, раскрученные входным валом редуктора вокруг своей оси благодаря плоскопараллельному перемещению циклоидных дисков вынуждены перемещаться по концентрической окружности в пространстве, поворачивая тем самым фланец выходного вала редуктора.

Применение планетарно-цевочных редукторов

Принцип, на котором работает циклоидный редуктор, был еще в начале прошлого века. Однако уровень технологии того времени не позволял изготавливать детали с требуемой точностью. Сейчас, в полной мере используя возможности современного технологического оборудования, можно реализовать ключевые преимущества которые отличают циклоидальный редуктор. А именно:

  • Высокий, до 90%, коэффициент полезного действия. А, значит, малые потери на трение и нагрев;
  • Возможность реализации как очень низких, так и очень высоких передаточных отношений в одной ступени;
  • Минимально возможное число ступеней, что влечет за собой рекордную компактность и минимальную массу;
  • Малый уровень шума и малый момент инерции;
  • Распределение нагрузки внутри редуктора позволяет добиться высокой износоустойчивости и способности выдерживать пятикратные перегрузки по сравнению с номинальным крутящим моментом.

Существует множество вариантов конструкции циклоидного редуктора, механизм, разработанный компанией Nabtesco – один из них. Быстроходный вал вращает два или три эксцентрика, которые прокатывают циклоидальные диски по внутренней поверхности корпуса редуктора. Более правильное название зубьев циклоидальных дисков – цевки, отсюда их второе название – планетарно-цевочные редукторы.
Если в ходе прокатывания циклоидальные диски движутся по часовой стрелке внутри корпуса редуктора, то одновременно они медленно вращаются против часовой стрелки вокруг собственной оси.
Это вращение передается на выходной вал редуктора посредством приводных пальцев. Зубья передач обычных зубчатых редукторов работают на изгиб. Элементы цевочного редуктора, работают на сжатие, что обуславливает существенно более высокий запас прочности. Кроме того, конфигурация циклоидальных дисков и внутренней поверхности стационарного зубчатого венца обеспечивает в любой момент времени одновременный контакт до 66% зубьев. Этот факт обуславливает высокую устойчивость к ударным перегрузкам, достигающим 500% от номинального крутящего момента.
о сравнению с широко распространенными низколюфтовыми редукторами, в редукторах Nabtesco люфт существенно снижен благодаря нашей схеме передачи крутящего момента, поэтому то, что предлагаем мы – это безлюфтовый редуктор. В настоящий момент модификаций редукторов есть немало и важность верного выбора этого механизма в данном случае трудно переоценить. Неправильно используемый или неподходящий для конкретного оборудования высокоточный редуктор может стать причиной серьезных проблем вследствие ремонтных затрат и простоев. Мы рекомендуем Вам при покупке обращаться за консультацией к нашим специалистам, и тогда современный и высоконадежный прецизионный редуктор станет для Вас идеальным решением!

www.drivemeh.ru
