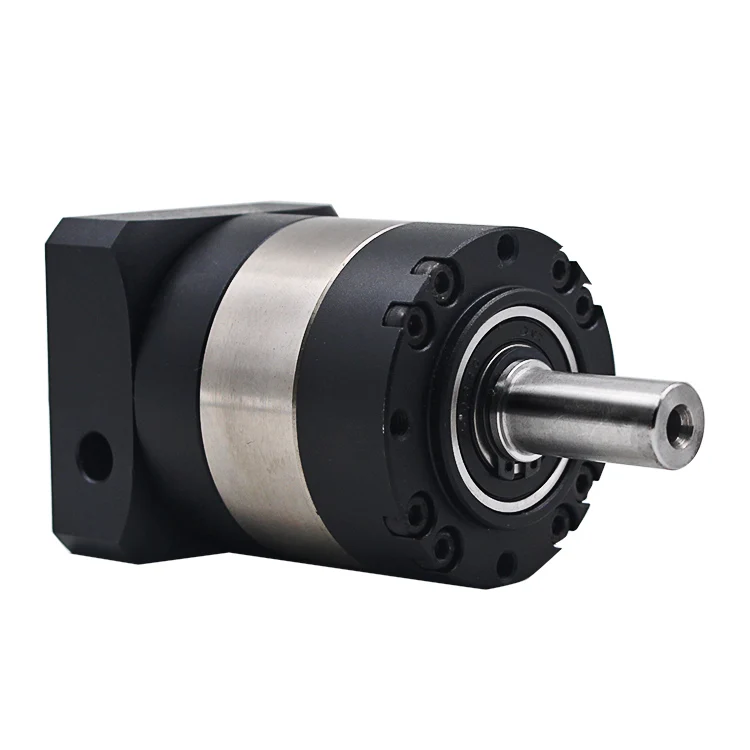

Планетарные редукторы применяются практически во всех видах промышленного производства:

• горной;
• машиностроительной;
• текстильной;
• пищевой;
• легкой;
• нефтехимической;
• фармацевтической;
• металлургической;
• а также при обустройстве сетей водоснабжения.

Планетарные агрегатные узлы отличаются большим компоновочным разнообразием. Они бывают одно-, двух-, трехступенчатыми. А расположение вала может быть как вертикальным, так и горизонтальным. Есть два варианта их расположения: или на подшипниках скольжения, или на подшипниках качения.

Основные преимущества планетарных редукторов:

• небольшая масса агрегата;
• увеличение объема масла для продления срока годности;
• большее передаточное число;
• улучшены виброакустические свойства;
• простота обслуживания и наружной обработки;
• компактная форма и небольшие размеры.

Наша компания представляет разнообразные модели планетарных мотор-редукторов отечественного производства. Вся продукция нашего завода высокого качества и заслуживает отдельного внимания. Конкурентные цены радуют наших посетителей – для производств и комплектации оборудования мы предоставляем скидки.

Планетарный редуктор представляет собой тот класс мотор-редукторов, в которых применяется планетарная передача. В нашем ассортименте каждый заказчик сможет найти планетарный редуктор отвечающий условиям конкретного предприятия.

Стоит отметить, что данные редукторы отличаются своими массогабаритными характеристиками, которые значительно ниже, чем у образцов и моделей остальных классов мотор-редукторов. Исключительная компактность такого агрегата не может не стать его преимуществом. Такая особенность обеспечивается сразу 3-6 шестернями в зацеплении, что влечет за собой передачу крутящего момента одновременно по нескольким точкам. В то время как в остальных классах передается данный параметр лишь по одной.

Тысячи кН/м обеспечиваются высокими передаваемыми моментами. А КПД возрастает вплоть до 98%.

У планетарных мотор-редукторов есть возможность комбинирования с гидромотором либо электродвигателя. Среди прочих основных преимуществ данного типа агрегатов можно перечислить надежность и долговечность, возможность выдерживать высокие аксиальные и радиальные нагрузки, и высокие передаточные отношения.

В дополнение хотим высказаться о целесообразности выбора планетарного редуктора. Разумность приобретения исходит из двух основных его особенностей: это высокие передаточные отношения и превосходная компактность.

Сравнительно низкая масса и малые габариты дают возможность применять планетарные редукторы на различной движущейся техничке, например как гидропривод хода для гусеничной техники, либо как привод исполнительного механизма для лебедок, привода поворота и т. п.

Высокие передаточные отношения этого агрегата дают возможность создавать одновременно низкие обороты вместе с высоким крутящим моментом, что не может не оказаться выигрышным в рамках промышленного производства.
Не имеет себе равных планетарный редуктор и с экономической точки зрения.

Планетарные редукторы

Планетарные редукторы

Швейцарские

традиции.

Качественные

и технологичные

инжиниринговые

решения.

Производитель редукторов – «Zambello Riduttori»

Швейцарская производственно-инжиниринговая компания ENCE GmbH (ЭНЦЕ ГмбХ) образовалась в 1999 году, имеет 16 представительств и офисов в странах СНГ, предлагает оборудование и комплектующие с производственных площадок в США, Южной Кореи, Канаде и Японии, готова разработать и поставить по Вашему индивидуальному техническому заданию планетарные редукторы по цене производителя.

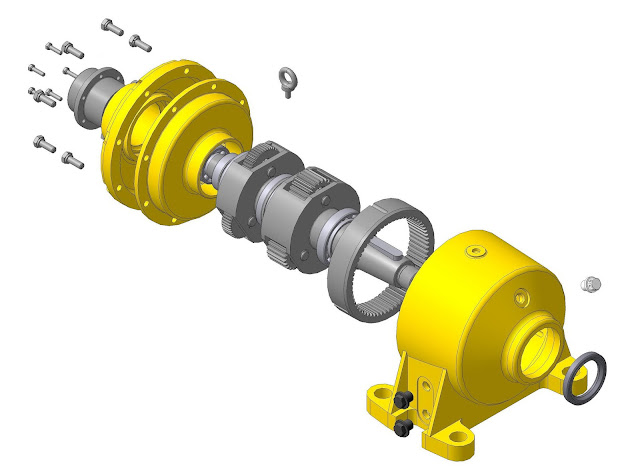

• Планетарные редукторы. Чертеж
  • описание и принцип работы
  • Основные характеристики редукторов
  • классификация
  • достоинства
  • сфера применения
• Волновые зубчатые редукторы
• Примеры наших предложений на редукторы
  • Планетарный редуктор, вариант 1
  • Планетарный редуктор, вариант 2

Планетарные редукторы

Редуктором (планетарным) называют механизм, который преобразует высокую угловую скорость вращения входного вала в низкую на выходном валу. При этом крутящий момент на выходном валу возрастает пропорционально уменьшению скорости вращения.

Редуктор (планетарный) состоит из корпуса, в котором расположены зубчатые колеса, валы, подшипники валов, системы их смазки и др. Наличие корпуса обеспечивает безопасность, хорошую смазку и, следовательно, высокий КПД, в сравнении, например, с открытыми передачами.

Описание и принцип работы:

Планетарные редукторы имеют ряд общих черт с цилиндрическими редукторами, так как передача усилия так же происходит посредством зубчатой передачи, а в конструкции используются зубчатые колеса. Однако конструкция планетарных редукторов, как и принцип работы, сложнее.

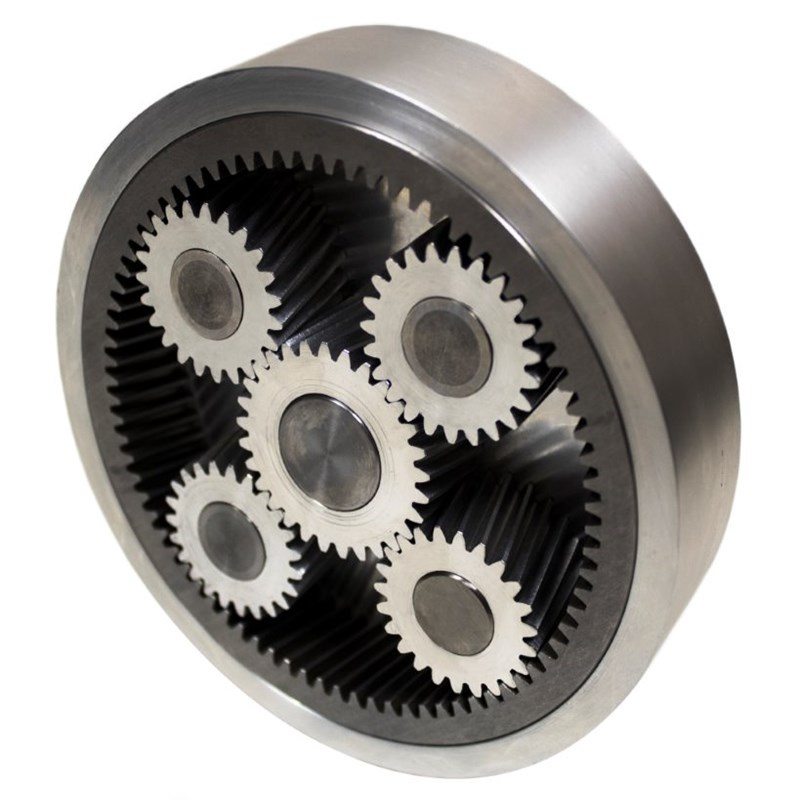

В общем случае в планетарном редукторе можно выделить следующие основные детали: коронная шестерня, планетарные шестерни (сателлиты), водило и солнечная шестерня. По аналогии с Солнцем, расположенным в центре солнечной системы, солнечная шестерня расположена в центре рабочей части редуктора. Она находится в зацеплении с идентичными планетарными шестернями, оси которых расположены на окружности, центр которой лежит на оси солнечной шестерни, и в то же время сателлиты сцеплены с коронной шестерней, представляющей собой зубчатое колесо с внутренним зацеплением. Водило жестко закрепляет все сателлиты относительно друг друга.

Для работы планетарного редуктора необходимо, чтобы одна из его деталей (солнечная шестерня, коронная шестерня или водило) была жестко закреплена относительно корпуса редуктора. В зависимости от выбора ведущего и ведомого элемента будет зависеть передаточное число планетарного редуктора. Также работа планетарного редуктора возможна и в случае, когда ни одна из его деталей не закреплена. В таком случае становится возможным разложение одного движения на два (к примеру, от солнечной шестерни к коронной шестерни и водилу), или слияние двух движений в одно.

Основные характеристики редукторов

Основные характеристики редукторов: КДП, частота вращения входного и выходного валов, передаточное отношение, передаваемая мощность, количество ступеней и тип передач.

Передаточное отношение – это отношение скоростей вращений входного к скорости вращения выходного вала.

i = w_вх/w_вых

КПД редуктора определяется отношением мощности на входном валу к мощности на выходном валу

n = P_вх/P_вых

Классификация планетарных редукторов:

По количеству ступеней планетарного редуктора выделяют:

• одноступенчатые
• многоступенчатые

Одноступенчатые редукторы наиболее компактны, в то время как многоступенчатые значительно сложнее по конструкции и занимают больше места, но позволяют достичь больших передаточных чисел.

По факту жесткого закрепления одного из элементов редуктора выделяют:

• простейшие
• дифференциальные

В простейших планетарных редукторах одно из звеньев жестко закреплено, и передача усилия происходит от одного из незакрепленных звеньев к другому с фиксированным передаточным числом. В дифференциальных редукторах ни один из элементов не закреплен, что позволяет использовать редуктор как дифференциальный механизм.

Достоинства:

Поскольку планетарные редуктора являются соостными, а в их конструкции используются зубчатые колеса, то их целесообразно сравнивать с цилиндрическими редукторами.

К преимуществам относятся:

• Пониженная шумность
• Компактность
• Малая нагрузка на опоры редуктора
• Меньшая нагрузка на зубья колес
• Повышенное передаточное отношение

Поскольку в передаче усилия участвует большее число зубьев, нагрузка на каждый из них приходится меньше, что напрямую влияет на их срок службы. Также особенности конструкции планетарного редуктора, в частности расположение сателлитов, приводит к тому, что возникающие в нем силы взаимно компенсируются, из-за чего нагрузка на опоры падает. Плотная компоновка элементов редуктора приводит к уменьшению его габаритов, а условия зацепления зубьев шестерней – к снижению шумности.

К недостаткам относятся:

• Сложность в изготовлении
• Снижение КПД при передаче больших нагрузок

Наибольшим недостатком планетарных редукторов является сложность их изготовления и монтажа. Незначительные отклонения в деталях или ошибки при монтаже могут привести к серьезным проблемам при эксплуатации вплоть до поломки редуктора. Причина второго недостатка кроется в возросшей площади контакта зубьев по сравнению с аналогичными по передаваемой мощности цилиндрическими редукторами. Если при малых передаваемых мощностях разница в КПД почти не ощутима, то с их возрастанием также увеличиваются потери на трение, что и приводит к снижению КПД.

Сфера применения:

Несмотря на свою сложность, планетарные редукторы получили весьма широкое распространение. Они с успехом применяются в машиностроении, станкостроении, могут являться составной частью приводов лебедок и другого подъемного оборудования. Планетарные редукторы используются в автоматической коробке автомобилей, а также в иных случаях, где необходимо переменное передаточное отношение.

Волновые зубчатые редукторы

Волновая передача представляет собой разновидность планетарной передачи с гибким промежуточным колесом.

Передача состоит из:

1. генератор волн – кулачка или эксцентрика, который растягивает гибкое колесо до его контакта с неподвижным колесом

2. гибкое зубчатое колесо с наружными зубьями

3. неподвижное зубчатое колесо с внутренними зубьями

Вращение генератора волн передается на гибкое зубчатое колесо, которое прижимаясь к неподвижному входит в зацепление зуб за зубом с ним. За счет того, что число зубьев гибкого колеса всегда меньше чем у неподвижного каждый оборот оно смещается (проворачивается) относительно него, что и приводит к его вращению относительно генератора волн.

Преимущества волновых передач:

• высокое передаточное отношение
• высокая нагрузочная способность и плавность хода
• передача через сплошные и герметичные стенки

Недостатки:

• пониженная жесткость вращения
• высокая напряженность гибкого колеса и генератора волн

Планетарные редукторы бывают одно-, двух и более ступенчатыми.

В низкоскоростных редукторах применяются подшипники качения, в высокоскоростных – скольжения.

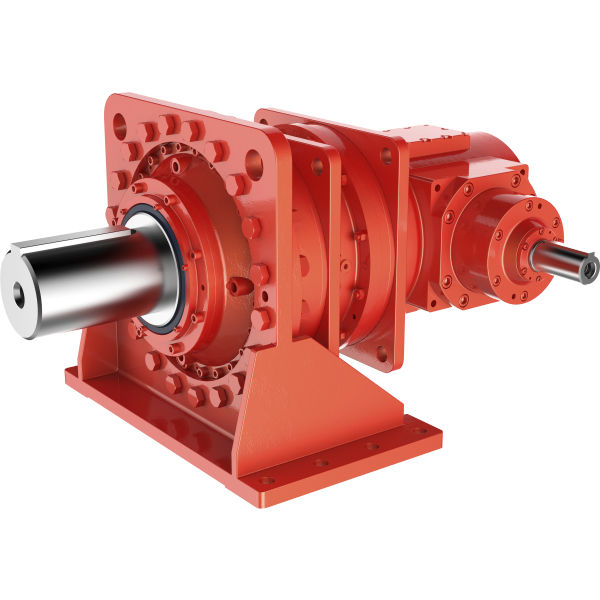

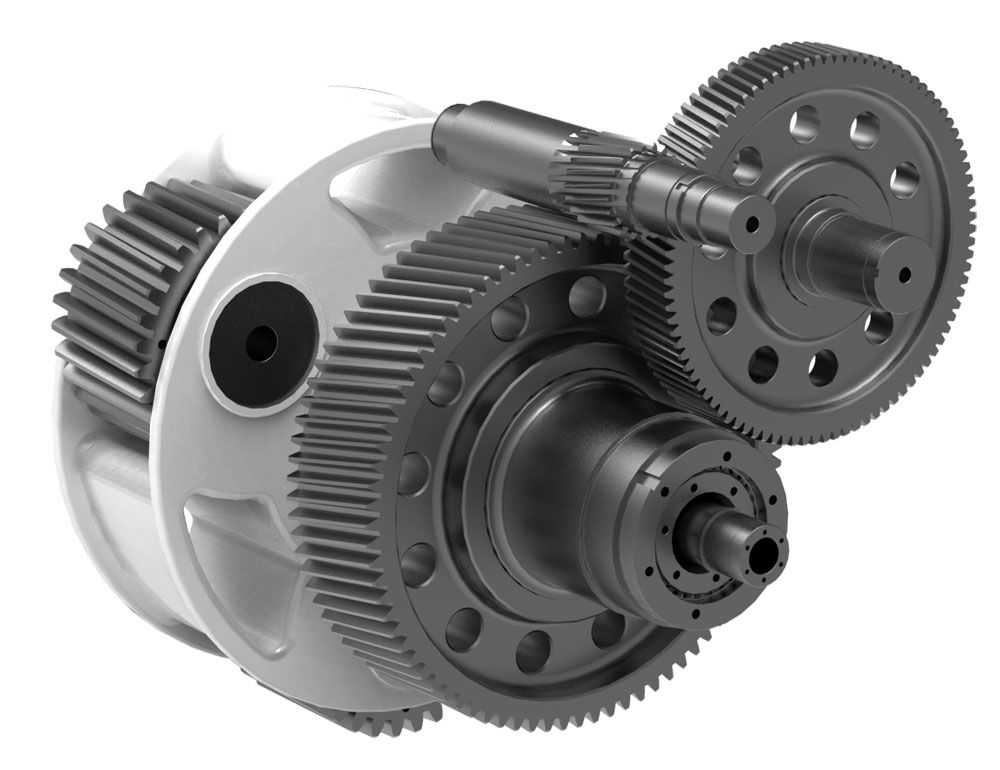

Планетарный редуктор, вариант 1

Планетарный редуктор, вариант 2

Альтернативное предложение с торсионной опорой вала

Объём поставки:

• Электродвигатель;
• Муфта в сборе;
• Планетарный редуктор.

Планетарная зубчатая передача — Rohloff AG

Планетарная трансмиссионная система (или планетарная система, как она также известна) обычно состоит из центральной солнечной шестерни, зубчатого венца и нескольких планетарных шестерен, которые вращаются между ними.

Эта концепция сборки объясняет термин планетарная передача, поскольку планетарные шестерни вращаются вокруг солнечной шестерни, как в астрономическом смысле планеты вращаются вокруг нашего солнца.

Преимущество планетарной передачи определяется распределением нагрузки между несколькими планетарными шестернями. Таким образом, можно передавать высокие крутящие моменты, используя компактную конструкцию.

Узел шестерни 1 и узел шестерни 2 Rohloff SPEEDHUB 500/14 имеют две выбираемые солнечные шестерни. Первая ступень ступенчатой ​​планетарной шестерни входит в зацепление с солнечной шестерней №1. Вторая ступень шестерни входит в зацепление с солнечной шестерней №2. При соединении солнечной шестерни 1 или 2 с осью или при соединении солнечной шестерни 1 с зубчатым венцом возможны три варианта передаточного числа для каждого зубчатого колеса в сборе.

Пример шестерни в сборе (1) и (2)

При выборе прямой передачи в сборке шестерни (1) или (2) солнечная шестерня 1 соединяется с зубчатым венцом в сборке шестерни (1) или шестерни в сборе (2) ) соответственно. Солнечная шестерня 1 и зубчатый венец затем вращаются вместе с одинаковой скоростью. Ступенчатые планетарные шестерни не раскручиваются. Таким образом, передаточное число составляет 1:1.

Шестерня в сборе (3) требует прямой передачи по тому же принципу. Солнечная шестерня 3 и зубчатый венец 3 соединены напрямую.

Пример узла шестерни #1

Входной сигнал от узла шестерни (1) передается через зубчатый венец. Когда солнечная шестерня 1 соединена с осью, первая ступень ступенчатой ​​планетарной шестерни проходит между неподвижной солнечной шестерней 1 и вращающимся зубчатым венцом. Один оборот зубчатого венца (зеленая стрелка) соответствует 0,682 оборота водила планетарной передачи (красная стрелка).

Пример узла шестерни № 2

В этом случае узла шестерни № 2 вход передается через водило планетарной передачи, а выход передается через зубчатый венец. Таким образом, соотношение вращения меняется на противоположное по сравнению с шестерней в сборе №1. Водило планетарной передачи (красная стрелка) совершает 0,682 полного оборота, что приводит к одному полному обороту зубчатого венца (зеленая стрелка), когда солнечная шестерня №1 соединена с осью.

Пример узла шестерни № 1

Входной сигнал от узла шестерни № 1 передается через зубчатый венец. Когда солнечная шестерня № 2 соединена с осью, ступенчатые планетарные шестерни вынуждены вращаться вокруг неподвижной солнечной шестерни на своем втором шаге шестерни. Первая ступень шестерни переходит в зубчатый венец. Один полный оборот зубчатого венца (зеленая стрелка) соответствует 0,774 оборота водила планетарной передачи (красная стрелка). Солнечная шестерня № 1 переносится вперед без какой-либо функции, так как она приводится в движение первой ступенью вращающихся планетарных шестерен.

Пример узла шестерни № 2

С шестерней в сборе № 2 входной привод передается через водило планетарной передачи. Выход передается через зубчатый венец. Таким образом, соотношение вращения меняется на обратное, в отличие от шестерни в сборе №1. Водило планетарной передачи (зеленая стрелка) совершает 0,774 полного оборота, что приводит к одному полному обороту зубчатого венца (красная стрелка), когда солнечная шестерня № 2 соединена с осью.

Что такое планетарные передачи? | Шестерни Matex

Matex Gears в партнерстве с Virteom создали мини-сериал, чтобы ответить на некоторые из наших часто задаваемых вопросов. Посмотрите видео выше, чтобы узнать о том, что такое планетарные передачи , непосредственно от президента Matex Джеймса Ван Хала. Если у вас есть вопросы, на которые вы хотите получить ответы, свяжитесь с нами сегодня!

Планетарные редукторы используются во многих различных отраслях промышленности и областях применения. Планетарные передачи обеспечивают две вещи, которые нужны промышленности: снижение скорости и крутящий момент. Запатентованные системы Matex обеспечивают гибкость дизайна благодаря множеству вариантов размеров, соотношения и материалов.

Как используются планетарные передачи?

Обычно планетарные передачи используются в качестве редукторов . Они используются для замедления двигателей и увеличения крутящего момента . Крутящий момент – это рабочая мощность машины. Но мы видели, как наши планетарные шестерни также использовались для увеличения скорости.

В каких отраслях промышленности используются планетарные передачи?

Разнообразие и эффективность зубчатых передач Matex позволяют использовать их во многих областях во многих отраслях промышленности. Лишь некоторые из наших применений включают моторизованные колеса, лебедки, автоматические открыватели дверей, конвейеры, медицинское оборудование, перекачку жидкости, приборы, инструменты и робототехнику. Мы уверены, что у Matex есть оборудование, которое удовлетворит ваши потребности.

Отрасли, использующие планетарные передачи:

Аэрокосмическая промышленность Самолет Сельское хозяйство Бытовая техника Конвейеры

Сверление Подъемники и краны Медицинское применение Насосы Робототехника



Как можно использовать планетарную передачу?

Наши клиенты используют планетарные передачи по-разному.
