Пункт коммерческого учета электроэнергии ПКУ 6(10) кВ

Нормативно-правовое обеспечение

• ГОСТ 14693-90 «Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия ГОСТ»;
• ГОСТ1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».

Функциональные возможности

• Организация коммерческого учета на границах зон балансовой принадлежности.
• Отслеживание фактов хищения электрической энергии.
• Сбор, хранение и передача измеренных данных на диспетчерские пункты с привязкой к единому астрономическому времени.
• Тарифный учет электроэнергии и предоставление объективной информации для проведения расчетов между участниками рынка электроэнергии.

Условия эксплуатации

• В части воздействия климатических факторов внешней среды, исполнение – У, УХЛ1 категории размещения – 1 по ГОСТ 15150
• В части стойкости к механическим внешним воздействующим факторам – группа М2 по ГОСТ 17516. 1
• Высота над уровнем моря не более 1 000 м
• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции
• Рабочее положение в пространстве – вертикальное, с допустимым отклонением не более 10˚ в любую сторону для модуля ВМ и не более 5˚– для модуля НМ

Гарантии

• Срок гарантии – 5 лет со дня ввода в эксплуатацию, но не более 6 лет со дня отгрузки предприятием-изготовителем.
• Срок службы не менее 30 лет.

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	6 (10)
Наибольшее рабочее напряжение, кВ	7,2 (12)
Номинальная частота, Гц	50
Номинальное напряжение вспомогательных цепей, В	100
Номинальный ток главных цепей, А	5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 500; 600
Номинальный ток вспомогательных цепей, А	5
Вариант электрической схем (соотношение количества ТТ и ТН)	3ТТ и 3ТН 2ТТ и 3ТН
Количество ограничителей перенапряжений, шт. в зависимости от схемы ПКУ	0; 3; 6
Ток термической стойкости (1 сек.) в зависимости от номинального тока главных цепей, кА	2 — 40
Ток электродинамической стойкости в зависимости от номинального тока главных цепей, кА	1 — 81
Класс точности прибора учета при измерении актив-ной/реактивной энергии	0,2; 0,25; 0,5, 0,5S
Степень защиты по ГОСТ 14254-80	IP54
Габаритные размеры, мм: Высоковольтный модуль (Ш х В х Г) Низковольтный модуль (Ш х В х Г)	850 х 755 х 705 300 х 700 х 195
Гарантийный срок, лет	3,5

ПКУ		ENRG		ХХ		ХХХ		У1		(ХТТ/ХТН)
															Вариант электрической схемы (соотношение количества ТТ и ТН)
															Климатическое исполнение по ГОСТ 15150 У1, УХЛ
															Номинальный ток первичных цепей, А
															Номинальное напряжение, кВ (6; 10)
															Отличительный индекс изделия
															Пункт коммерческого учета

Документация

Руководство по эксплуатации	PDF 991 Kb
Декларация о соответствии	PDF 1 Mb
Опросный лист	XLSX 87 Kb
Схемы главных цепей	ZIP 209 Kb
Способы крепления	PDF 508 Kb
Паспорт	PDF 268 Kb

ПКУ 6(10) кВ – пункт коммерческого учета

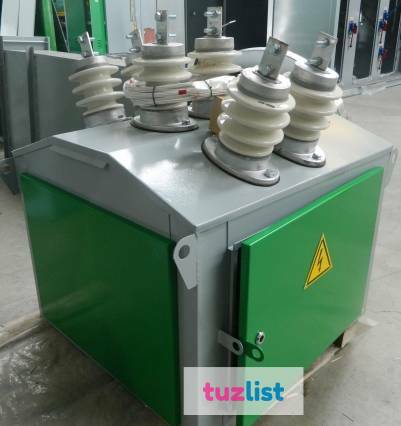

ВЫСОКОВОЛЬТНЫЙ МОДУЛЬ (МВ) ПКУ:

Представляет собой цельнометаллический сварной корпус, окрашенный порошковой краской. Для доступа к установленному оборудованию корпус снабжен дверцами, закрывающимися на замок, проушинами для установки навесного замка. Снаружи на корпусе расположены крепления для ОПН, и петли для строповки МВ при монтаже. На дне МВ расположены 3 отверстия для сова конденсата, естественной вентиляции, сальник D32 для ввода соединительного кабеля и болт для подключения заземления.С июня 2018 года завод ЗЭТА усовершенствовал ПКУ и выпускает ПКУ со следующими размерами МВ

Габаритные размеры МВ производства ЗЭТА на рис.1.

Подключение главных цепей осуществляется через проходные изоляторы. Количество ТТ и ТН зависит от схемы измерения: 2ТТ и 2ТН, 2ТТ и 3ТН, 3ТТ и 3ТН. см.рис.3 Вторичные обмотки трансформаторов выведены на клеммный блок. Дополнительные вторичные обмотки трансформаторов напряжения используются для собственных нужд ПКУ (обогрев ШУ, оперативное питание модемов, преобразователей и т. п.).

Подключение соединительного кабеля осуществляется через клеммный блок. Снизу на корпусе приварен болт внешнего заземления. Монтаж МВ осуществляется на опоре воздушной линии электропередачи (ВЛ) при помощи монтажного комплекта №2.

ШКАФ УЧЕТА (ШУ) ПКУ:

Представляет собой цельнометаллический сварной корпус, окрашенный порошковой краской. Для доступа к установленному оборудованию корпус снабжен дверцей, закрывающейся на замок.

В ШУ устанавливается трехфазный счетчик, тип указывается при заказе. Цепи тока и напряжения подключаются через пломбируемую ИКК. Дополнительно в ШУ может быть установлен обогреватель (25-50Вт) с терморегулятором, GSM модем, или любое другое устройство для записи, передачи данных на пульт диспетчера.

Монтаж ШУ осуществляется на опоре воздушной линий электропередачи (ВЛ) при помощи монтажного комплекта №3. Соединительный кабель подключается к ИКК.

СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ПКУ:

По умолчанию применяется кабель марки КВВГ 14х2,5, длиной 5м, проложенный в металлической гофротрубе.

МОНТАЖНЫЙ КОМПЛЕКТ ПКУ:

 — Металлокомплект №1, для крепления изоляторов типа ШФ. Представляет собой горячекатаный уголок 50*50*5 с приваренными штырями Ø20мм, окрашенный порошковой краской. Для крепления на опоре в комплект входит 2 шпильки М12, ответный уголок, шайбы, гайки;

 — Металлокомплект №2, для крепления МВ на опоре. Представляет собой опорную конструкцию из горячекатаного уголка 63*63*6, окрашенные порошковой краской. Для крепления конструкции на опоре в комплект входят 4 шпильки М20, шайбы, гайки;

 — Металлокомплект №3, для крепления ШУ на опоре. Представляет собой 2 ответных уголка, 4 шпильки М12, шайбы, гайки.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПКУ 6(10) кВ:

 — категория размещения 1 по ГОСТ 15150 для климатического исполнения У;

 — температура окружающей среды от -45ºС до +40ºС;

 — относительная влажность воздуха – не более 100% при 25°С

 — высота над уровнем моря, не более 1000м;

 — окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;



Таблица 1. Технические характеристики ПКУ 6(10)кВ ЗЭТА

Параметр	Значение
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный первичный ток, А	5 — 630
Номинальная частота, Гц	50
Ток односекундной термической стойкости, кА,    при номинальном первичном токе для    трансформаторов тока, А*:	5-20	2,5
	30-50	5
	75-100	10
	150	15
	200	20
	300	30. 5
	400-600	40
Ток электродинамической стойкости, кА, при    номинальном первичном токе трансформаторов тока, А*:	5-20	2.5
	30-50	5
	75-100	10
	150	15
	200	20
	300	30.5
	400-600	40
Номинальный ток вторичных цепей, А	5
Класс точности	ТТ	0,2; 0,2S; 0,5; 0,5S; 1; 3
	ТН	0,2; 0,5; 1; 3
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У1
Степень защиты по ГОСТ 14254-96	МВ	IP54
	ШУ	IP54
Габаритные размеры, мм:	МВ (без ОПН)	930*910*900
	ШУ	600*500*220
Масса, кг, не более	МВ	270
	ШУ	25
Срок службы устройства, лет	25
Гарантийный срок службы, лет	2

* для трансформаторов ТЛО и ЗНОЛП производства Электрощит-К, НТЗ Волхов.

СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ ПКУ:

Схемы главных цепей ПКУ 6(10)кВ производства ЗЭТА на рис.2.



КОМПЛЕКТНОСТЬ:

В комплект поставки ПКУ 6(10) кВ входит:

 —  Металлокомплект №1 – 1 шт.;

 —  МВ с металлокомплектом №2 — 1шт.;

 —  ШУ с металлокомплектом №3 – 1 шт;

 —  кабель КВВГ в металлорукаве – 5м;

Прилагаемая документация:

 —  Паспорта на комплектующие;

 —  Паспорт на ПКУ 6(10) кВ – 1 шт;

 —  Руководство по эксплуатации – 1 экз. на партию.



ВНЕШНИЙ ВИД ПКУ 6(10) кВ СМОНТИРОВАННОГО НА ОПОРЕ:

СТОИМОСТЬ ПКУ:

Узнать цену ПКУ 6(10)кВ вы можете заполнив опросный лист и прислать нам на расчет, приводим ориентировочные стоимости изделий в следующей комплектации:

Корпус ПКУ	1
Металлокомплект 1 /2 столба	1
ТЛО-10-ХХХ/5-0,5S/10Р	3
3хЗНОЛП-ЭК-6 М1ТА – ХХ000/√3-100/√3-100/3-0,2/3,0	1
Изолятор ИПУ-10/630-7,5 УХЛ1	6
Кабель 10*2,5 в гофротрубе, м	6
Меркурий 234 ARTM-00 PB. G или PB.R	1
ИКК	1
ЩМП 500х400х220 IP54 У2 с креплением к столбу	1

Цена ПКУ 6(10) кВ

ПКУ 2 ТТ+2ТН	без GSM	150 700,00р.
ПКУ 2ТТ+3ТН	без GSM	169 800,00р.
ПКУ 3ТТ+3ТН	без GSM	186 900,00р.
ПКУ 2 ТТ+2ТН	с GSM	158 700,00р.
ПКУ 2ТТ+3ТН	с GSM	177 800,00р.
ПКУ 3ТТ+3ТН	с GSM	194 900,00р.
