Пилорамы дисковые угловые – Дисковая пилорама углового пиления цена, где купить в России

Угловая дисковая пилорама – углопил

На сегодняшний день метод углового пиления считается самым прогрессивным и экономически выгодным.

Акция! При заказе угловой двухдисковой пилорамы до 15 июля оптимизация раскроя с ноутбуком в подарок!

смотреть все фото

Угловая дисковая пилорама (углопил) предназначена для распиловки бревен диаметром до 800 мм различных пород и влажности на обрезной пиломатериал различных размеров представляет собой лесопильные, бревнопильные станки повышенной точности и возможностей в зависимости от комплектации пилорама может быть автоматическая. Распиловка производится двумя пильными дисками перпендикулярно расположенными относительно друг друга.

На рисунках показан принцип работы и некоторые методы раскроя бревна.

Отличительной особенностью работы дисковой угловой пилорамой является получение качественного обрезного пиломатериала соответствующего европейским стандартам т.е, так называемой (евродоски) с погрешностью не более +-0,5 мм по всей длине. Поверхность получаемого пиломатериала при правильно выставленной станине получается практически строганной, чем не может похвастаться ни одна ленточная пилорама.Обычно там где начинает работать дисковый углопил у ленточных пилорам резко падает сбыт пиломатериала.

Раскрой бревна полностью производиться за один зажим бревна, не переворачивая его, а значит, не теряя время на ненужную работу. Таким образом, угловая пилорама сочетает в себе станки первой, второй, а в некоторых случаях и третьей линии соответственно экономя ваши деньги. Тем более наши пилорамы не имеют холостого хода, при каждом прохождении портала в ту или другую сторону вы получаете одну доску, за счёт чего получаем повышенную производительность. Для задания размерности оператору достаточно набрать требуемую толщину доски в миллиметрах и запустить процесс пиления в ручном или автоматическом режиме ,плавно регулируя скорость резания с пульта управления оператор подбирает оптимальный режим.

В ручном режиме работа происходит как на станках с электронной линейкой (размер задается на каждую доску индивидуально), а в автоматическом сразу на весь срезаемый пласт (как на станках с программным управлением), при чём программа вводится не более 5 секунд. При грамотной работе оператора получаем больший выход делового сырья до 85% и производительность 10-14м³. Обучение оператора обычно занимает 15 минут - в самых тяжелых случаях 2 часа! На нашем оборудовании отсутствуют узлы трения (подшипники скольжения) все подвижные механизмы катаются на роликах через подшипники что позволяет оборудованию служить долгие годы практически не имея износа.Пилорама так же может делать и не обрезной материал для этого один из двигателей разворачивается на 90°и мы получаем пилораму горизонтального пиления. Использование лазеров позволяет быстро и точно прицелиться на срез горбыля – что экономит время и сырьё.

Рекомендуемая t° эксплуатации от -25° до +50°

Технические характеристики

Минимальная

Базовая

Максимальная

Максимальный диаметр обрабатываемого бревна в мм.

800 (1100)

800 (1100)

800 (1100)

Длина обрабатываемого бревна в метрах

1,0-6,5

1,0-6,5

1,0-6,5

Диаметр пил в мм.

500

560

610

Максимальная глубина пропила мм.

175

200

225

Частота вращения пил. об/мин

3000

3000

3000

Мощность главного двигателя кВт

11х2

15х2

18х2

Напряжение питания В

380

380

380

Габариты (ДхШхВ) в метрах

10,6х1.5х2,0

10,6х1.5х2,0

10,6х1.5х2,0

Масса станка в кг.

1450

1500

1550

Количество обслуживающих, чел

2-3

2-3

2-3

Производительность м³/смена

6-9

7-10

8-12

Скорость перемещения пильной каретки м/мин

0...40

0...40

0...40

Базовая стоимость

640 000 Р
615 000 Р

Базовая комплектация включает в себя:
- автоматическую подачу каретки с плавно регулируемой скоростью пиления;
- 4 самоцентрующих зажима бревна;
- 2 дисковые пилы диаметром 560 мм. с подрезными ножами;
- контроллер (устройство задания размерности) с выносным пультом;
- 2 двигателя по 15 кВт;
- опоры для рамы;
- максимальная длина обрабатываемого бревна 6,5 м.;
- максимальный диаметр обрабатываемого бревна 800 мм.

Акция! При заказе угловой двухдисковой пилорамы до 15 июля оптимизация раскроя с ноутбуком в подарок!


www.diskwood.ru

Дисковая пилорама, лесопильные и бревнопильные станки

Востребованность и популярность деревообрабатывающего предприятия во многом зависит от качества выпускаемых изделий. Высокая производительность труда, безопасность работников, качество изготовления досок, бруса – все это достижимо, если используются надежные лесопильные станки от проверенного поставщика. Современная дисковая пилорама – устройство, предназначенное для механической обработки древесины, роспуска пиломатериала по длине. Применяется в производстве необрезного и обрезного пиловочника из круглых бревен диаметром до 80 см мягких и твердых пород. Влажность древесины особого значения не имеет.

Рабочие пильные диски агрегата могут располагаться в разных плоскостях. В пилораме горизонтального пиления два диска установлены параллельно друг другу. Подвижные механизмы передвигаются на роликах. Из-за отсутствия в агрегате трения скольжения оборудование имеет увеличенный срок эксплуатации.

Ассортимент лесопильных станков

Из широкого списка деревобрабатывающих устройств наиболее востребована угловая дисковая пилорама. Она функционирует, благодаря использованию прогрессивного метода углового пиления, который не требует кантования обрабатываемого бревна. В установке предусмотрен поворот пильного узла на угол 90 градусов. В зависимости от потребностей предприятия могут быть использованы однодисковые или двухдисковые бревнопильные станки.

Однодисковые пилорамы предназначены для работы в условиях ограниченного потребления электроэнергии. Пилорама оснащена одним пильным диском, который проводит распиловку бревна по всей длине, как при прямом, так и обратном ходе. Холостого хода нет: один проход дисковой пилы с твердосплавными пластинами на зубьях – одна доска.

Прогрессивные бревнопильные станки

Зажимы в пилораме используются усовершенствованные, самоцентрирующиеся. При раскрое требуется зажать бревно один раз. Это позволяет экономить время на выполнение данной операции, существенно поднять производительность труда. При необходимости устройство автоматически изменяет плоскость пиления на перпендикулярную.

Двухдисковая пилорама имеет два пильных диска, которые установлены перпендикулярно друг другу. Углопил позволяет с повышенной точностью выполнять распиловку древесины по различным схемам, значительно экономить древесину. Установка используется для получения материала радиального распила, пользующегося популярностью в мебельной и столярной промышленности.

Автоматическая пилорама оснащается программным управлением, которое позволяет задавать геометрический размер доски в мм, регулировать скорость резания. После лазерной настройки первого реза дальнейшее пиление происходит автоматически. С этим программным обеспечением работа оператора стала проще, быстрее, уменьшилось время раскроя бревна.

Погрешность в размере в плюс или минус составляет всего 0,5 мм на длину доски, поэтому выпускаемая продукция соответствует европейским стандартам на обрезной пиломатериал. Качество поверхности досок получается на порядок выше, чем у досок, изготовленных на ленточной пилораме. Благодаря точности распиловки, пилорама дисковая обеспечивают оптимальный раскрой пиломатериала, наибольший выход деловой древесины, минимум древесных отходов. Из ассортимента пилорам выбирайте наиболее подходящую модель под потребности производства.

Новейшая система раскроя бревна

Программное обеспечение позволяет в считанные секунды приступить к старту раскроя бревна с дальнейшим распилом полностью под управлением компьютера. Подробнее об обеспечении

www.diskwood.ru

угловые и другие варианты деревообрабатывающего оборудования, видео и фото

Это, казалось бы, простое оборудование пилит древесину с миллиметровой точностью реза — такую установку вы сможете собрать сами для своей мастерской

Нужно распилить бревно на доски или продольно разрезать небольшой брусок? Для этого понадобится специальный инструмент — пилорама, оснащённая пильным кругом. Я расскажу о том, как устроен и как работает это оборудование. Также вы узнаете, как небольшая дисковая пилорама своими руками собирается в домашних условиях.

Содержание:

Все, что нужно знать о дисковом пильном оборудовании

Дисковая пилорама — это стационарное деревообрабатывающее оборудование для распиловки древесины на пиломатериалы. Режущий инструмент — зубчатый диск, который приводится в движение двигателем посредством ременной передачи.

Есть несколько разновидностей распиловочного оборудования, начиная с самых простых настольных установок, которые можно сделать своими руками, и оканчивая промышленными агрегатами.

ИллюстрацииКлассификация по типу расположения режущего инструмента
Горизонтальная дисковая пилорама
. В этом оборудовании режущий инструмент расположен в горизонтальной плоскости. То есть, применяется один или два диска.

Устройство с двумя дисками более эффективное, так как режущие инструменты, за один проход, позволяют нарезать доску большей ширины.

Дисковая горизонтальная пила имеет недостаток — резка выполняется в одной плоскости и нарезанные доски придется дополнительно обрезать в продольном направлении.

Вертикальная дисковая пилорама. Такое оборудование получило распространение в мастерских различных умельцев, так как делая пилорамы своими руками, проще всего расположить диск именно в вертикальном положении.

Есть дисковые пилорамы, в которых используется одинарный вертикально расположенный зубчатый диск или сдвоенный режущий инструмент.

Комбинированная пилорама. Такое оборудование оснащается основными горизонтальным режущим инструментом и вспомогательным кромкообрезным блоком, состоящим из вертикальных дисков.
Угловая дисковая пилорама
. В этом оборудовании применены два диска, расположенных под прямым углом относительно друг друга.

Таким образом, за один проход угловая пилорама обрабатывает бревно в двух плоскостях: по горизонтали и по вертикали.

Применение угловых дисковых пил позволяет сэкономить время при изготовлении бруса без ущерба для качества и точности размеров готового продукта.

ИллюстрацииКлассификация по типу привода
Агрегаты с приводом от двигателя внутреннего сгорания (ДВС). Такие установки получили распространение на небольших комбинатах и применяются преимущественно на открытом воздухе.

В качестве привода используются бензиновые двигатели с объемом до 200 см³ мощностью до 5 л.с.

Агрегаты с приводом от электродвигателя. Такие установки наиболее распространены, так как их, несмотря на меньшую мощность, можно эксплуатировать в закрытых помещениях.
ИллюстрацииКлассификация по степени автоматизации
Установки с ручным управлением
. Это простейшее оборудование, в котором оператору приходится вручную двигать режущий инструмент вдоль бревна и своими руками отбирать готовые пиломатериалы.
Установки с полуавтоматическим управлением. Это самое распространённое оборудование, в котором оператор управляет установкой, но перемещение бревна осуществляется за счёт дополнительного электродвигателя.
Установки с полностью автоматизированным управлением. Оператору таких пилорам достаточно ввести значения размеров готовых пиломатериалов и оборудование в автоматическом режиме выполнит распиловку.

Выбор диска

Выбирая диск, учитываем диаметр штифта, на котором будет закреплён режущий инструмент и максимально допустимый диаметр диска. Параметры, рекомендованные для оборудования, можно найти в техническом паспорте. Если дисковая пилорама самодельная и паспорта нет, все замеры делаются штангенциркулем.

В маркировке пильного круга есть два числа, первое — это максимально допустимый диаметр диска, а второе — диаметр штифта. Режущий инструмент с диаметром круга до 315 мм применяется на бытовых станках. Диаметр круга 400 мм и больше — размер, предназначенный для промышленных пилорам.

Отличительная особенность пильного круга — это конфигурация зубьев и материал, из которого они изготовлены.

ИллюстрацииКлассификация в соответствии с конструктивными особенностями
Монолитные. Такие диски изготавливаются из однородной цельной пластины. Зубья на этих режущих инструментах выштамповываются, а уже затем разводятся и затачиваются.

Применяются зубья ножовочного типа — для работы с твёрдыми породами древесины и изогнутые — для распиловки древесины мягких пород.

Твердосплавные. Из цельной плиты нарезается круг — основа, и именно на основу наплавляются зубья той или иной конфигурации.

Преимущество твердосплавных дисков — увеличенный эксплуатационный ресурс.

Что можно сделать в домашних условиях

Напоследок расскажу, как собрать компактную модификацию дисковой пилы. Все настолько просто, что даже чертежи не нужны!

ИллюстрацииОписание действий

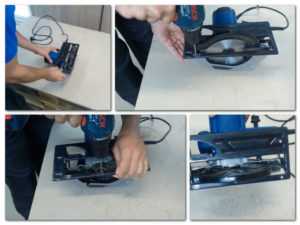

Подготавливаем пилу. По периметру подошвы циркулярной пилы сверлим не менее 6 отверстий с диаметром 6 мм.

Посредством этих отверстий, пилу будем крепить к основанию станка.

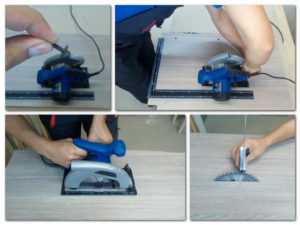

Делаем разметку под режущий инструмент. Прикладываем пилу подошвой к заготовленной столешнице. Выравниваем подошву по угольнику.

В раннее просверленных отверстиях в подошве делаем метки. По центру меток сверлим отверстия диаметром 2 мм.

Монтаж режущего инструмента. Прикладываем пилу поверх высверленных отверстий и крепим подошву через ранее сделанные крепежные отверстия саморезами.

Сразу же затягиваем саморезы, так, чтобы инструмент на столешнице стоял плотно и не двигался.

Включаем пилу и прорезаем паз. Переворачиваем столешницу диском кверху и угольником проверяем угол расположения диска — он должен быть прямым.

Монтаж опор. Как показано на фото, от края столешницы отступаем по 100 мм и прочерчиваем линию.

По сделанной разметке, с шагом в 50 мм, сверлим сквозные отверстия диаметром 2 мм. В каждом отверстии делаем потай под головку самореза.

Под столешницу подкладываем бруски с сечением 50×100 мм. Выравниваем бруски, чтобы они оказались на линии высверленных отверстий и вкручиваем саморезы. В итоге, с изнанки столешницы у нас должны получиться две прочно закреплённые опоры.

Монтаж боковых стенок. К опорам под столешницей прикладываем боковые стенки и прихватываем их струбцинами. Каждую стенку фиксируем на опоре 6-8 саморезами.

Вкручивать саморезы нужно так, чтобы они не попали в саморезы, которыми крепили опоры.

Чтобы опорные бруски не треснули, перед тем, как вкрутить саморез, нужно просверлить отверстие с диаметром меньшим, чем толщина самореза

.

Устанавливаем распорку. Чтобы жестко зафиксировать боковые стенки, вставляем между ними распорку, которую крепим через каждую стенку на несколько саморезов.

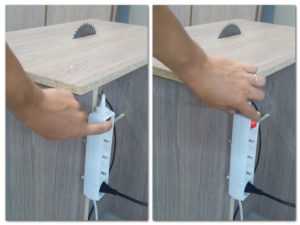

Блокируем кнопку режущего инструмента. Нажимаем пусковую кнопку и перетягиваем ее пластиковым хомутом.
Пробный запуск. Подводим к режущему инструменту питание и включаем пилу. Для удобства работы, желательно использовать розетку с пусковой кнопкой, как показано на фото.
Устанавливаем ограничитель. Ровную рейку крепим струбцинами на том расстоянии от диска, которое будет равным толщине готовой доски.

Важно установить ограничительную рейку так, чтобы она была параллельна пильному кругу.

Подведем итоги

Дисковая пилорама — это полезный инструмент, который не помешает в домашней мастерской. Теперь вы знаете, что собой представляет этот станок и как самому сделать его компактную модификацию. Если остались вопросы по конструкции режущих станков, напишите об этом в комментариях. Кроме того, посмотрите видео в этой статье, уверен, вам будет интересно.
