Пилорама из бензопилы — видео, чертежи, устройство

На протяжении многих веков лесоматериалы представляют собой самое популярное сырье для строительства жилья. Сегодня на смену примитивным методам обработки пришло современное оборудование. К примеру, для распила лесоматериалов и обработки их до нужных размеров, мастера используют пилораму. Минус такого станка заключается в стоимости. По этой причине многие люди делают мини пилорамы на основе бензопилы.

Подготовительные работы

Перед тем как приступить к созданию такого агрегата, нужно продумать несколько моментов:

  • какого диаметра вы планируете распиливать заготовки. При значительных габаритах нужна мощная пила с длинной шиной и цепью
  • будете ли вы загружать тяжелые бревна на распил. Для этого нужен определенный механизм, идеальным вариантом является погрузчик
  • заготовку необходимо прочно зафиксировать, чтобы доски получались ровные
  • электрические пилы позволяют существенно экономить на распиле
  • мастера советуют применять твердосплавную цепь 3*8. Обычная цель быстро сломается
  • учитывайте наибольшую и наименьшую длину заготовок. Самые длинные должны поместиться, а самые короткие не провалиться между направляющими
  • распил заготовок можно осуществлять и верхней частью шины, и нижней. Предпочтительнее использовать верхнюю часть, потому что она выкидывает опилки в сторону от бензопилы, что дает возможность повысить период эксплуатации пилы

Пилорама из бензопилы, видео

Для процесса заготовки лесоматериалов можно использовать мощную цепную или ленточную бензопилу:

  • цепной вариант подойдет для пиления круглых заготовок. Конструкция такого агрегата содержит пильную цепь. По окончанию ее работы остается очень много опилок, что представляет собой главный недостаток эго типа пилорамы
  • ленточный вариант может осуществить распил довольно крупных заготовок. При работе на этой пилораме, имейте в виду, что вокруг нее на большое расстояние летят опилки, по этой причине нужно быть острожным.

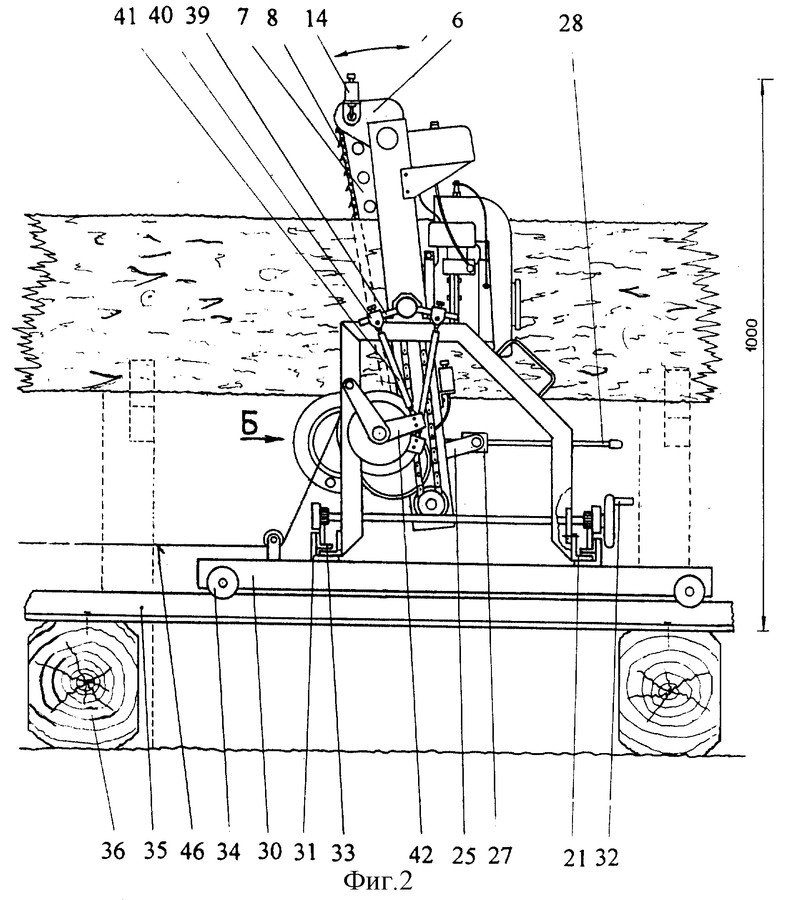

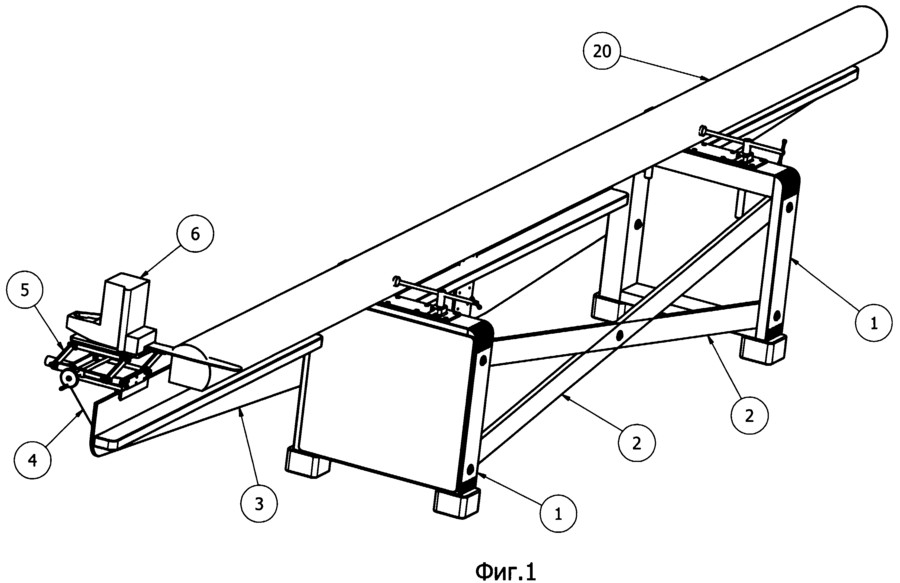

Многих сегодня интересует вопрос: как сделать пилораму из бензопилы? Пилорама из бензопилы, чертежи которой представлены в этой статье, является отличным агрегатом для бытового использования.

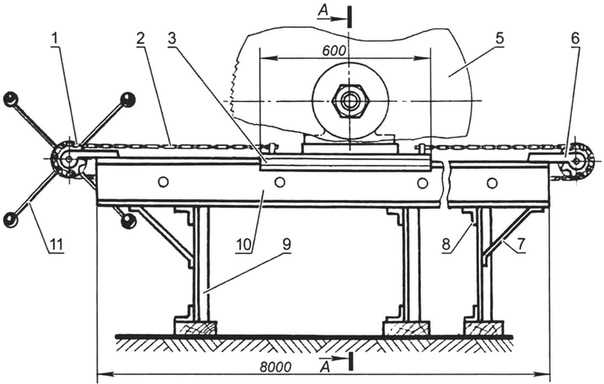

Перед тем, как сделать пилораму нужно подготовить основание, в качестве которого можно использовать перевернутые подошвой вверх рельсы и уголки 50х100 мм. Монтируются они строго параллельно полу, по этой причине стоит приобрести строительный уровень. Крайне важно использовать именно уровень, а не ориентироваться по плоскости, чтобы полностью исключить свободный ход, который может стать причиной травм. Необходимо тщательно закрепить основание, чтобы не происходило смещения в корпусе, а также гасились вибрации.

Установить основание можно на бетонный пол, грунт, фундамент.

Порядок выполнения работ:

  • в длину по основанию необходимо просверлить отверстия через 1-1,5 метра сечением от 14 до 16 мм
  • по числу отверстий выбираются стяжки, которые необходимо соединить с помощью болтов
  • металлические угольники являются стойками, на которые монтируется основа.
    Промежуток от крайней стойки до основы должно быть примерно 100 см
  • для усиления жесткости конструкции, стоит приварить раскосы в промежутках стоек.

По окончанию монтажа основы, нужно изготовить передвижную тележку. К нижней части стальной плиты нужно приварить уголок 4х4 см и поставить конструкцию на ролики или подшипники. На верхнюю часть требуется приварить два уголка, на которые будет установлена бензопила. После этого нужно создать систему, которая будет фиксировать заготовку. С этой целью подвижные шланги и трубы располагаются на определенной высоте и закрепляются.

После этого первый вариант будет готов к эксплуатации. Однако можно создать пилораму еще одним способом. Инструменты и чертеж будут такими же, но само устройство немного иное.

Бензопила, имеющая рабочий силовой агрегат и режущие зубья, уже в присутствует, нужно создать оба механизма и конструкцию для крепежа заготовок.

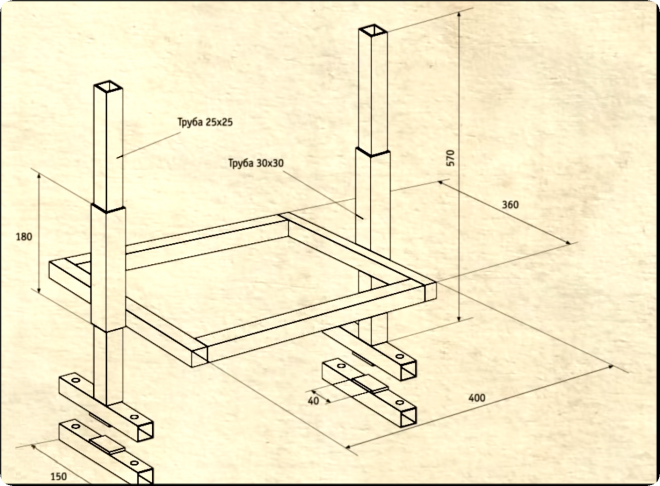

Прежде всего, сделаем механизм, который будет регулировать толщину досок. Распил заготовки осуществляется при помощи поднимания и опускания основы, которая приваривается к пластине четырьмя гайками, имеющими согнутые края. Сверху всей конструкции нужно монтировать контргайки, затягиваемые после того, как устройство будет настроено на требуемую толщину обрабатываемого лесоматериала.

Пила в самодельном станке двигается вдоль рамы по направляющим уголкам. Промежуток между уголками не должен превышать 50 см. К стойкам приваривается два ролика или подшипника по 20 мм. Ролик, находящийся снизу будет удерживать наш станок от подъема, а ролик, расположенный вверху стоит опереть на направляющий уголок.

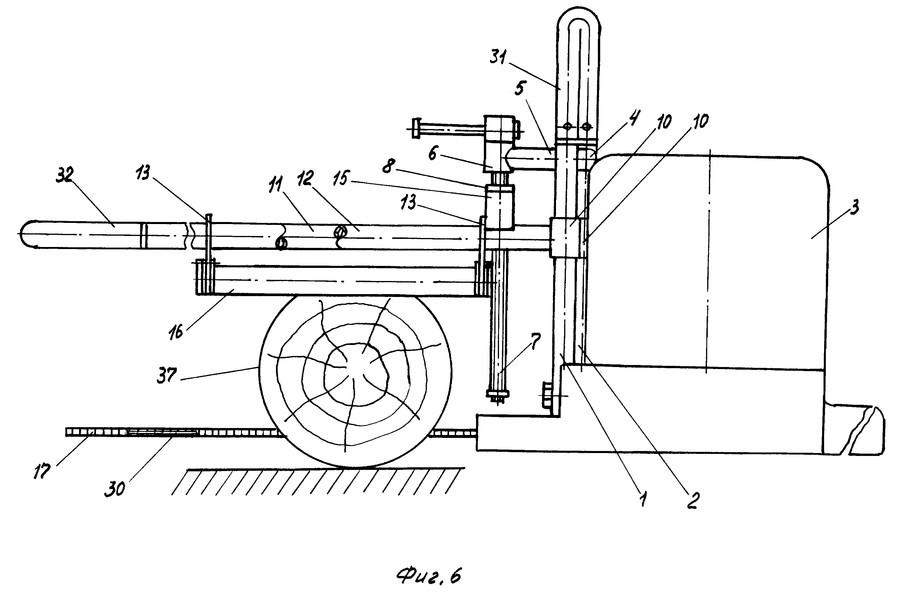

Лучшим вариантом будет крепление заготовок на два гребня, один из которых зафиксирован и двигается при помощи винта. После укладки заготовки, передвигающийся гребень фиксируется винтами, для обеспечения полной неподвижности. После этого можно начинать работу на самодельном станке.

Выбирая место для установки станка, не забывайте о вентиляции и средствах индивидуальной защиты во время распила на такой пилораме.

Правила работы на пилораме, сделанной своими руками

По завершению монтажа пилорамы необходимо обязательно осуществить проверку на устойчивость и совпадение уровней. К этому вопросу нужно подойти очень тщательно, чтобы потом не столкнуться с проблемами.

Если проверка прошла успешно можно крепить заготовку на созданном для этой цели основании. Это нужно также делать по уровню. После этого плотно зажмите бревно в тиски или иные предусмотренные фиксаторы.

После закрепления заготовки нужно завести полученную пилораму и не спеша подвести ее к бревну. Далее нужно сделать пробный пропил и замерить правильность и точность среза.

В этой работе крайне важно выполнять все правила безопасности и в обязательном порядке пользоваться средствами собственной защиты, для предупреждения возникновения травм. Обязательно в работе с пилорамой наличие очков, нарукавников, халата или фартука, и, конечно же, рукавиц.

видео, советы по сборке самодельных инструментов

Основу каждого самодельного приспособления, сделанного из бензопилы, представляет ее применение как универсального привода, который может быть использован для разных приборов. С их помощью можно резать, качать воду, убирать снег, перемещаться и пилить.

Пилорама из бензопилы является устройством, которое используется для распила деревянных изделий посредством цепи, установленной на шине. Пиление происходит за счет работы мотора, двигатель при этом может работать на бензине или дизеле, показатель мощности значения не имеет.

Сегодня мы расскажем, как создать пилораму своими руками из бензопилы, нужны ли для этого специальные навыки и чертежи, также вы увидите видео на эту тему.

Как создают самоделки из бензопилы?

Все возможности бензопилы в своем самодельном устройстве можно реализовать посредством разных насадок и дополнительных приспособлений. Основу любого самодельного прибора, сделанного на основе бензопилы, составляет обычный принцип отбора мощности его двигателя, нужное вам устройство присоединяется к выходному валу.

Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

  • мощный мотор;
  • компактность;
  • относительно небольшой вес;
  • автономность;
  • возможность применения в любых условиях.

Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

Какие устройства можно собрать из бензопил своими руками?

Все самодельные приспособления на основе бензопил делятся на простые и сложные.

К простым устройствам относят следующие:

  • насосы;
  • болгарки;
  • лодочные моторы;
  • велосипеды и мопеды;
  • ледобуры;
  • мотоблоки;
  • лебедки.

В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

  • пилорамы из бензопилы;
  • снегоходы и снегоуборочные приспособления;
  • вертолеты;
  • электростанции;
  • аэросани;
  • ножи цельнокованые.

В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

  • «Урал»;
  • «Штиль»;
  • «Дружба».

Пилорама из бензопилы своими руками: видео

Сделать на основе бензопилы пилораму своими руками можно без лишних усилий, если у вас есть ее чертеж или схема. Также нужно решить, как именно вы будете ее применять. Чаще всего ее используют при работе с такими материалами, как:
  • рейки;
  • тонкие доски;
  • бревна.

Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.

Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.

Ход работы по изготовлению пилорамы своими руками

Чтобы сделать пилораму из бензопилы своими руками сперва нужно найти место для работы и установки, им может быть:
  • старый сарай;
  • ангар;
  • гараж;
  • навес.

При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.

После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.

Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:

  • анкерные болты;
  • шпильки.

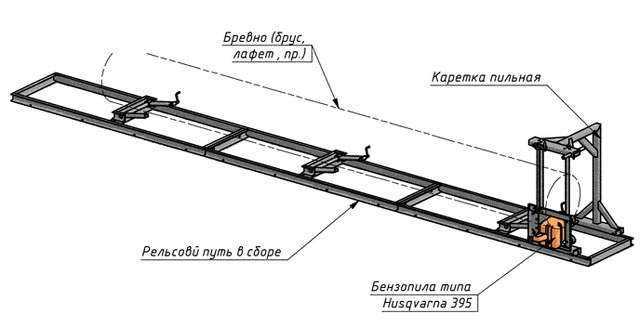

Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:

  • металлический уголок;
  • профильная металлическая труба;
  • швеллер.

Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.

Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.

Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.

Эксплуатация пилорамы, сделанной своими руками

Когда вы закончили свою работу по изготовлению пилорамы из бензопилы, ее следует обязательно проверить в плане устойчивости.

Затем следует в тестовом режиме поработать с деревом. Закрепляем на основание бревно и сжимаем его тисками. Дополнительно можно поставить в полозьях и на пилораме разметку. Для разметки можно использовать рулеточные полотки или тонкие полоски из металла.

Плавно заведите пилораму и очень медленно ведите ее в сторону бревна, чтобы выполнить тестовый рез. При работе не забывайте надевать на себя средства индивидуальной защиты для того, чтобы ваше лицо и руки были надежно защищены:

  • рукавицы для защиты рук;
  • очки;
  • халат;
  • нарукавники.

Перед пробным запуском механизма обязательно проверьте, насколько хорошо прикреплено бревно, также проверьте конструкцию на исправность и наличие в ней топлива.

Сама бензопила при этом должна быть плотно закреплена, а ее шина обязана иметь центральное положение по отношению к разметке пропила.

Крепим пилу и медленно ведем рамку к дереву, а потом запускаем саму бензопилу и не спеша толкаем рамку. Не делайте резких движений, чтобы не допустить стопора шин в пропиле и не забывайте использовать защиту для подвижной рамки. В качестве такой защиты может выступать акрил или прозрачный пластик.

На основе бензопилы своими руками можно сделать немало полезных приспособлений, инструментов и даже транспортных средств. В нашей статье на примере сборки пилорамы вы смогли убедиться, что это не так уж и сложно.
