Как сделать ленточную пилу своими руками

Не каждый из нас сразу же сможет ответить на вопрос, что это такое? Хотя в принципе о ленточной пиле (чаще ее называют станок) слышали все. Это не что иное, как обыкновенная (небольшая) пилорама. Для собственника частного строения, да еще проживающего в сельской местности, вещь более чем необходимая (да и для городского жителя лишней в хозяйстве она не будет).

С ее помощью можно не только решать множество бытовых вопросов. Ленточная пила при разумном подходе становится надежным источником дополнительного заработка.

Такой станок при наличии желания, соответствующих навыков и инструмента вполне можно сделать своими руками. Но чтобы читатель заранее не обольщался легкой перспективой его сооружения, следует сразу оговорить, что дело это довольно сложное, так как возникнет ряд проблем, которые придется решать.

Организационные мероприятия

  1. Понадобится отдельное помещение или свободный участок на приусадебной территории. Как показывает практика, для нормальной работы ленточной пилорамы необходимо не менее 18 м². По размерам это большая комната в городской квартире.
  2. Учитывая вес заготовок (бревно, брус), с которыми придется работать, нужно обеспечить максимальную устойчивость всей конструкции. Так что устанавливать станок «просто на деревянный пол» смысла нет. Придется позаботиться о крепкой основе.
  3. Наибольшую сложность вызывает «конструирование» механизма регулировки. Без него все доски будут «выходить» только одной, стандартной толщины. Придется разобраться в специфике его устройства.
  4. Отладка работы всего механизма требует определенных познаний в механике. Кроме того, нужно освоить методику заточки пилы и ее разводки.
  5. Необходимо провести соответствующие мероприятия в целях соблюдения мер безопасности. В том числе, при монтаже пилорамы в закрытом помещении – обустройство принудительной вытяжки.
  6. Естественно, что нужно иметь под рукой необходимые инструменты и оборудование – сварочный аппарат, перфоратор и ряд других.

Если читателя все это не пугает, то продолжим рассказ. Кстати, ленточная пила считается идеальным «агрегатом» для точного нарезания досок любой толщины. Различных конструкций (чертежей, схем) пилорамы имеется с избытком. Хороший хозяин сам сможет подобрать оптимальный вариант.

Мы же рассмотрим конкретную модель, и на ее примере несложно будет понять все особенности сборки ленточных пил. Все указанные размеры – в «мм».

Чтобы после прочтения «Инструкции» не возникали дополнительные вопросы, сначала целесообразно остановиться на некоторых общих моментах.

Принцип работы ленточной пилорамы

Сам механизм пилы находится в неподвижном, фиксированном положении. Заготовка же, предназначенная для разрезания, укладывается на тележку, которая перемещается вручную.

Расположение режущего инструмента может быть как вертикальным, так и горизонтальным. Настройка зависит от того, какую работу предполагается выполнять – распиловку бревен на части или их «роспуск» на доски.

Материалы и приспособления

В интернете много различных рекомендаций, в том числе, по сборке рабочего стола из элементов древесины и текстолита. Но вот насколько надежной будет такая конструкция, учитывая вес образцов «под распиловку»? Плюс – каким будет срок использования, так как любая древесина, как ее ни обрабатывай, подвержена гниению.

Вне помещений однозначно – металл. Конструкция получится значительно надежнее, если использовать для всех ее элементов такие материалы, как швеллер, уголок, стальную полосу.

В некоторых предлагаемых для самостоятельного изготовления моделей в качестве режущего механизма используется бензопила. Но насколько это целесообразно, если учесть ширину распила и как следствие, повышенный расход древесины (увеличение массы опилок)? Поэтому лучше установить стальное полотно, подготовленное соответствующим образом.

Как вариант – от механической ножовки. К тому же ленточная конструкция позволяет работать с заготовками большего диаметра.

В зависимости от того, что предполагается «производить» – доску или рейки, с какими сортами дерева работать, подбирается и модель двигателя (поз. 10). Для небольших пилорам достаточно двигателя мощностью 2,5 – 3 кВт.

Порядок сборки

Стол

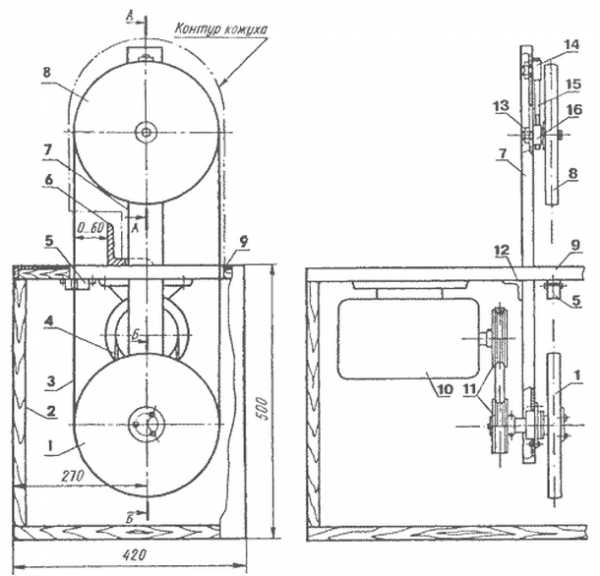

Размеры его (поз. 9) и каркаса (поз. 2) выбираются произвольно. В предлагаемой модели они 500 х 420 (мм). В качестве штанги (поз. 7) использован швеллер (№8), подготовленный для монтажа всех элементов.

Ее крепление к столу – уголком («сороковкой»).

ismith.ru

Ленточная пилорама своими руками в домашних условиях: материалы, инструкция, чертежи

Сборка ленточной пилорамы своими руками - это вполне реально. Если посмотреть на то, из каких составляющих состоит цена на древесину, то необходимость в таком устройстве при работе с деревом становится очевидна. В стоимость древесины входит цена самого дерева, стоимость его обработки, доставки. Практически всех этих пунктов можно избежать, если иметь в своем распоряжении пилораму.

Общая информация о конструкции

Стоит начать с того, что на рынке строительных инструментов и приспособлений существует довольно много разнообразных модификаций этого оборудования. Но так как речь идет о сборке ленточной пилорамы своими руками, то доступен лишь один вариант. В этом случае станок имеет пилу, которая фиксируется в определенном положении, а перемещается станина (тележка) с расположенной на ней заготовкой. Данной модели вполне хватит для полноценной работы с деревом. Все остальные модификации лишь упрощают труд персонала, автоматизируя процесс.

Особенности конструкции

При сборке ленточной пилорамы своими руками сразу стоит задумывать о ее габаритах. Зависеть они будут от того места, где будет располагаться устройство. В этом есть некоторая проблема, так как у каждого частного дома или дачи свои размеры участка, а потому и размеры для оборудования придется определить индивидуально. Также стоит обратить свое внимание на то, что сборка ленточной пилорамы своими руками проходит по определенным чертежам. Однако они служат лишь ориентирами для соединения отдельных частей. Конечная модель может отличаться в зависимости от сырья, с которым придется работать. Чаще всего такое оборудование применяется для роспуска бревен и обрезки досок.

Что нужно знать при конструировании

Самое первое, что стоит выделить - это возможность постоянного дополнения и улучшения конструкции, даже после окончания процесса сборки.

Сборка самодельной ленточной пилорамы проходит по блочно-модульной схеме. Если в области сборки сложных механизмов отсутствует практический опыт, то рекомендуется начать с изготовления простейшего варианта. Если изначально устройство имело ручной привод, то впоследствии довольно просто переоборудовать его и повысить автоматизацию процесса производства древесины. По этим причинам изначально стоит собирать простейший вариант самодельной ленточной пилорамы.

Подходить к вопросу сборки нужно также с определенной стороны. Первое, что нужно решить - это в какой именно плоскости будет вестись разрез. Это будет определять положение рабочего инструмента. Второй вопрос, который нужно решить сразу, это универсальное ли должно быть оборудование или работа все время будет однотипной. Кроме того, специалисты рекомендуют делать так, чтобы рама была мобильной, то есть ее можно было переустанавливать.

Начало работ. Выбор места

Сразу стоит отметить, что если места недостаточно, то можно конструировать мини-ленточную пилораму.

Достаточным пространством для размещения мощного оборудования считается 18 квадратных метров. Этого хватит, чтобы распускать даже крупногабаритные бревна. Так как далеко не у всех имеется большое пустое здание для размещения устройства, то многие просто устанавливают его на улице. Однако постоянно летящие опилки в большом количестве заставляют, в таком случае, обносить участок забором, делая его небольшой мастерской. Кроме того, это сильно повышает актуальность мини-пилорамы ленточного типа.

Кроме того, что понадобится участок для установки самого приспособления, потребуется еще и место для складирования готовой древесины.

Подборка материалов и комплектующих

Основой всей конструкции, естественно, служит двигатель. Чаще всего используется либо бензиновый, либо электрический. Конечно же, основное требование - это достаточная мощность для выполнения тех операций, которые планирует хозяин. Стоит добавить, что лидером, с точки зрения практичности, является асинхронный электрический двигатель. Этому есть несколько причин. Первая кроется в том, что вопрос с подключением к домашней электрической сети вполне решаем. Вторая причина - это отсутствие необходимости в техническом обслуживании, в котором нуждается бензиновый агрегат. Третья причина - это поддержание постоянно высоких оборотов рабочего инструмента, что гарантирует качественный разрез.

Что касается материалов, то здесь используется только металл. Это обусловлено тем, что вес самой конструкции и вес бревен достаточно большой. Однако здесь нужно знать, какой металл куда сгодится. В качестве движущейся части, то есть тележки, можно использовать толстостенную профилированную трубу прямоугольного или квадратного сечения. К примеру, опорную раму для ленточной пилорамы своими руками в домашних условиях можно собрать лишь из швеллера. Рельсы для тележки могут быть сконструированы из габаритного уголка, минимум, 450. Однако здесь можно использовать и швеллер, но с меньшими линейными характеристиками.

Инструменты, оборудование. Особенности конструирования

Что касается инструментов, то здесь все достаточно коротко. Использовать болтовые соединения или какие-либо другие нельзя. Обязательно понадобится сварочный аппарат. Следуя сборки по чертежам ленточной пилорамы своими руками, собрать готовое оборудование достаточно просто. Основная загвоздка кроется лишь в подгонке размеров до нужных параметров.

Начинается сборка с опорной рамы. По этой же части будет перемещаться и тележка с древесиной. Кроме того, к рельсам будет крепиться не только движущаяся часть, но и рама, на которой будет располагаться рабочий инструмент - пила. Основное требование, которое должно быть обязательно выполнено - это высокая надежность станины. Кроме того, ее горизонтальная плоскость должна быть достаточно ровной. Чтобы обеспечить высокую надежность устройства, монтировать его необходимо либо на фундамент, к примеру, столбчатый или же на стойках, вкопанных в почву.

Укладка рельсовых направляющих

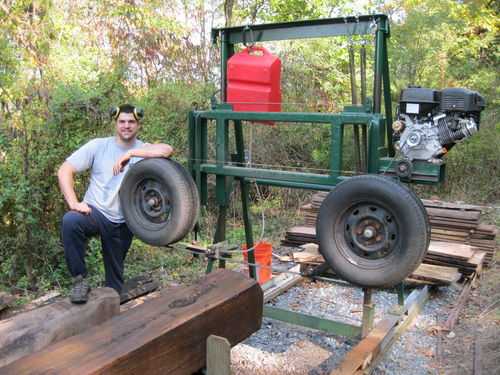

Довольно простой моделью считается та, в которой используется колеса от легкового автомобиля. Она же является и самой распространенной среди самодельных. Размеры ленточной пилорамы будут несколько больше, чем со станиной.

Здесь важно знать, что если в качестве рельс будут использоваться уголки с размерами 50х50 мм, то укладывать их нужно, ориентируя углом ребра вверх. Это повышает жесткость всей конструкции в целом, а также способствует уменьшению износа деталей. Если в качестве направляющих рельс используется металлопрокат с полками 100 мм, то уголки устанавливаются в любом удобно положении. Здесь можно добавить, что наиболее удачным элементом для изготовления рельс считается швеллер. Кроме того, в качестве "шпал" используется профиль квадратного сечения с шириной, минимум, 25 мм. Между собой все комплектующие должны быть соединены при помощи электрической сварки.

Работа с роликами

В качестве роликовых деталей можно использовать либо компоненты, выточенные на токарном станке, либо обычные шарикоподшипниковые модели. Если работа идет по первому варианту, то в подшипнике обязательно должны быть отверстия под установку узла вращения, а также они должны пройти закалку. Если же используется второй вариант, то необходимо иметь один элемент большего размера и еще два подшипника меньшего размера, но одинаковых между собой. Естественно, необходимо помнить, что внутренний диаметр подшипников должен быть одинаковым. Вал должен быть выточен с упорным бортиком с одной стороны, а также с резьбой для крепления роликов с другой.

Пильная рама

Как сделать ленточную пилораму? Процесс сборки пильной рамы начинается с заготовки двух вертикальных направляющих элементов. Стойки, а также ползуны лучше всего изготавливать из стальных труб, зазор между которыми, должен быть минимальным из возможных. После этого можно заняться сборкой прямоугольной рамы тележки. К боковым сторонам этого элемента необходимо приварить верхние и нижние ползуны. Так как к нижней поперечине будут крепиться колеса, то она должна быть сделана из швеллера или жесткого квадратного профиля.

Сам по себе корпус пилорамы очень просто сделать, так как он представляет собой парные вертикальные стойки, а также парные горизонтальные детали, которые крепятся между собой под прямым углом. Практика показывает, что хорошая прочная станина получится, если использовать стальной квадратный профиль шириной, минимум, 50 мм. В качестве распорок также используется металлопрокат, но уже с меньше толщиной.

В нижней части рамы необходимо установить ролики. Перед этим нужно определить расстояние между упорными стенками. Оно должно соответствовать ширине рельсовых направляющих.

Здесь нужно отметить, что если для сборки используется не профильная труба, а стальной уголок, то каждое место соединения, необходимо дополнительно укрепить стальным раскосом с толщиной 2 мм. Таким образом, собрать ленточную пилораму своими руками в домашних условиях вполне реально.

Несколько советов по применению пилорамы

Правильно собрать устройство - это лишь половина дела. Довольно важно правильно использовать оборудование. Важно знать, что натягивать пильное полотно нужно очень аккуратно и правильно. Если натянуть его слишком сильно, то это значительно снизит срок службы инструмента. Кроме того, эксплуатировать пилу более двух часов подряд не стоит. По истечении этого срока работу стоит прекратить, снять пилу и подвесить для снятия остаточного напряжения.

Для ленточного полотна нужно обязательно использовать смазочные вещества. В теплое время года сойдет обычная смесь воды и моющего средства. В зимний период же придется использовать смесь из керосина и моторного масла, или дизтоплива с маслом. Пропорция для смешения 5:1.

После того, как работа была завершена, нужно ослабить натяжение пилы. Это поможет избежать усталостного явления на ее поверхности, что увеличит срок службы.

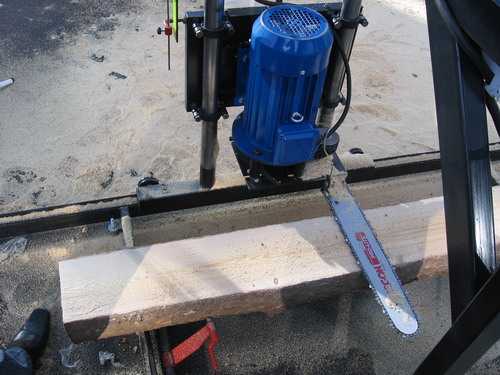

Также можно добавить, что можно сделать ленточную пилораму из бензопилы, то есть используется рабочий инструмент от этого агрегата.

fb.ru

Пилорама своими руками – Лесная Биржа

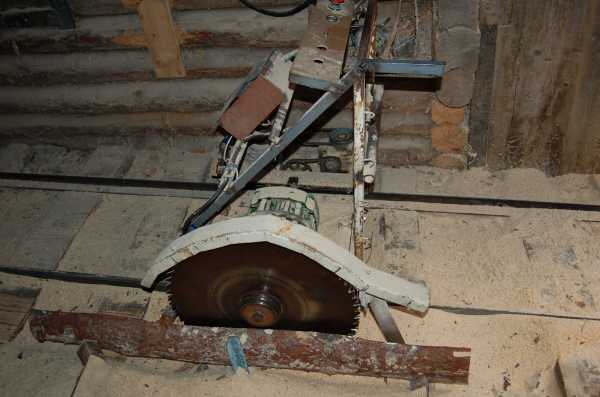

Если у вас в ближайших планах намечено строительство деревянного дома или вы просто часто работаете с древесиной, то вам непременно пригодится наша инструкция «пилорама своими руками». Кроме того, пилорама, сделанная своими руками, впоследствии легко может превратиться в дополнительный источник дохода, так как на ней при желании каждый сможет выполнять частные, пусть и небольшие заказы по распиливанию дерева. В любом случае мы настоятельно рекомендуем вам прочесть статью «Пилорама своими руками». Эта информация будет вам очень полезна.
Безусловно, все пилорамы, имеющиеся в продаже, отличаются своей функциональностью и удобством в использовании, но стоят они далеко не дешево. Поэтому, пилорама своими руками станет отличным решением для всех тех, у кого имеется хотя бы небольшой опыт работы с различными устройствами и металлом. В этой небольшой статье приводится пример того, как сделать самодельную пилораму, используя для этого части от комбайна «Нива». Здесь сразу оговоримся о том, что в процессе изготовления нашей самодельной пилорамы к токарным работам мы практически не прибегали.


Итак, пилорама своими руками – с чего начинать? Сначала мы выбрали две трубы, которые должны были послужить направляющими, а именно: одну полудюймовую трубу и еще одну трубу, сечение которой позволяло точно надеть ее на первую, оставляя при этом зазор в 1 мм. Основой пилорамы послужили рельсы, сделанные из уголка 50 мм. Для того чтобы колесики как можно меньше стирались необходимо проводить установку ребром угла вверх. «Шпалы» заменила профильная труба 25х25 мм. Наша пилорама своими руками также предполагает наличие полудюймовой трубы с закрепленными на ней крепежами бревна (они имеют вид когтей), которая приваривается между профильными трубками. Что касается самих крепежей, то они должны свободно перемещаться и изменять угол наклона. Дерево в пилораме зажимается после того, как по креплениям наносится несколько ударов молотком (они самозаклиниваются).

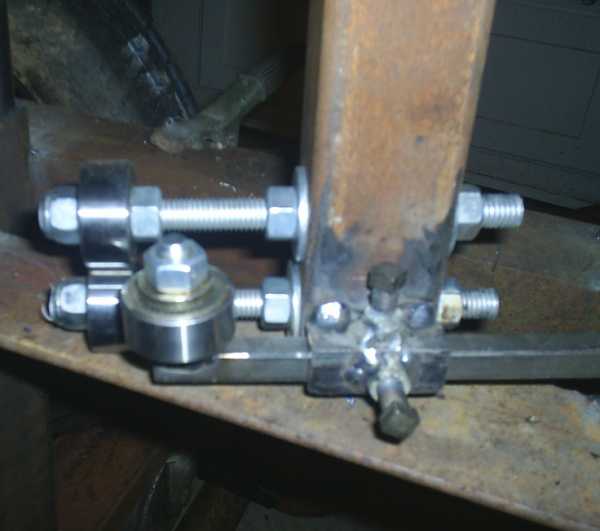

На вышеуказанных профильных трубках размещаются болты М14х100 мм, служащие для регулировки, а также «мостики», на которые положено укладывать бревна. Для более удобного размещения заготовок, имеющих небольшую длину, последние два «мостика» лучше расположить на расстоянии около 50 см.
В оригинале шкивы имели диаметр 30 см. Их необходимо стачивать на токарном станке до тех пор, пока надетый ремень не начнет выступать примерно на 2 см. Корпуса шкивов, взятых из ступицы от автомобиля «Москвич», приваривались к трубкам. Полученная конструкция может свободно перемещаться по горизонтальным направляющим, которые сделаны из полудюймовой трубы. При необходимости ее допускается фиксировать болтами. Ведущий левый шкив зафиксирован, но при изменении размеров ленточных пил его можно перемещать, а правый ведомый шкив натягивается пружиной автоматически (пружину позаимствовали от амортизатора, снятого с мотоцикла «К-750»). В нашем случае шкивы были выполнены под небольшим наклоном (не более 4º), но по правилам их положено устанавливать параллельно. Лично мы решили отступить от правил, дабы предотвратить слетание ленты.

Что касается роликов, то их лучше взять калеными. Наша пилорама своими руками сделана с использованием роликового узла из набора подшипников. Сами ролики расположены на валу. В случае изменения ширины пилы между подшипниками допускается дополнительно вставлять шайбы. Вал мы вставили в пару трубок (одна полудюймовая, а вторая – немного больше). С полудюймовой трубой он сваривался с небольшим смещением осей. Всю конструкцию мы крепили к направляющим трубкам таким образом, чтобы роликовый узел не только перемещался со стороны в сторону с последующей фиксацией, но и регулировался по высоте. Это позволяет устанавливать ширину проема при обработке бревен с разным диаметром. На ролик, который размещен со стороны ведомого шкива, смонтирована капельница для подачи смазывающе-охлаждающей жидкости.
Сама рама самодельной пилорамы изготовлена высотой в полтора метра из швеллера 100. С целью придать раме большую жесткость ее можно дополнительно усилить «косынками». Непосредственно сама режущая часть пилорамы перемещается по швеллерам при помощи винтов-шпилек.

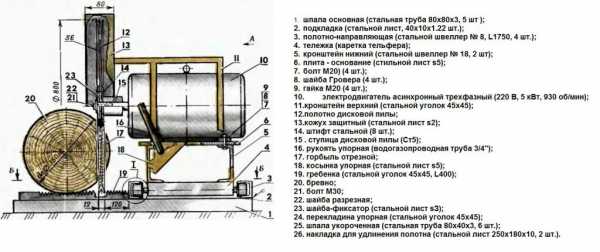

Чертежи пилорамы

Скачать!
