Шинная пилорама Лесопилов (Видео 1)
Биржа ProСтанки
Добавлено: 10.02.2018 в 13:58
Продолжительность: 01:31
Шинная пилорама Лесопилов является идеальным решением для начинающего и среднего бизнеса. Пилорамы данного типа обладают рядом преимуществ по сравнению с ленточными аналогами. Главной особенностью в производстве пиломатериалов, является отсутствие волнистости по длине пропила и практически гладкой поверхностью, не требующей дальнейшей обработки.
Мощный двигатель в 13 л.с. несмотря на пропил превышающий в два раза ленточные станки, (3 и 6 мм), скорость пиления не уступает последним. Отсутствие привязки к электропитанию делает пилораму незаменимый решением для пиления в местах с отсутствием подачи 380 Вольт. Уловитель цены обеспечивает максимально безопасную работу агрегата. Мы представляем Вам, настоящее промышленное изделие для лесозаготовительных нужд.
Порошковая технология окраски наших изделий делает их устойчивыми к коррозии и механическим воздействиям при эксплуатации в самых различных климатических условиях.
Комментарии
0Оставить комментарий
Интересные статьи партнеров
Пусконаладка оптоволоконного лазерного станка для резки металла XTC-1530H/3000 Raycus в Кирове
Как забить гвоздь и не испортить поверхность деревянной детали
Как соединить деревянные балки в «японский замок»
Отзыв о покупке двух станков для деревообработки: фрезерного станка с ЧПУ TS 1325 PRO и мембранно-вакуумного пресса МВПА 15-30
Гидроабразивная резка — объяснение процесса, преимущества и материалы [Часть 1]
Какие 7 основных электроинструментов нужны начинающему столяру?
7 предельно легких способов состарить древесину
Миниатюрный лазерный гравировальный станок своими руками
Что такое трубогибы с ЧПУ?

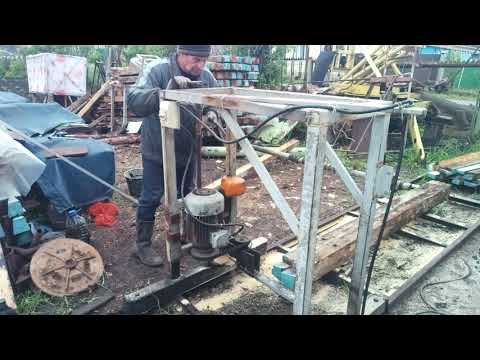

Цепная (шинная) мини-пилорама, характеристика, цена.
Рекомендации по изготовлению самодельных цепных пилорамПринцип работы и правила эксплуатации; • устанавливаются как в закрытых помещениях, так и на открытых площадках, при условии защиты электрооборудования от атмосферных осадков.
Мини-пилорама цепная (шинная), характеристика мини пилорамы. Принцип работы, устройство шинной пилорамы и правила эксплуатации; • устанавливаются как в закрытых помещениях, так и на открытых площадках, при условии защиты электрооборудования от атмосферных осадков. • под рельсовый путь (если нет ровной площадки или установка пилорамы стационарная) ставятся анкера. • рельсовый путь и шина на каретке выставляются в горизонтальной плоскости и закрепляются (см. на фотошинная пилорама)…
• перед работой погрузить новую цепь на ночь в масло — продлите срок ее службы.
• не надевайть новую цепь на сношенную ведущую звездочку.
• меняйть ведущую звездочку после износа четырех-пяти цепей.
• во время работы натяжение цепи должно быть тщательно отрегулировано, цепь должна быть хорошо смазана, ограничитель глубины пропила должен быть точно отрегулирован и цепь должна быть хорошо заточена.
• при каждой замене цепи необходимо переворачивать шину для равномерного износа. ее
• жедневно необходимо масленкой закачивать масло в носовую звездочку направляющей шины.
• распиловка производится в горизонтальной плоскости ручным перемещением каретки с шиной по направляющим относительно неподвижно расположенного обрабатываемого бревна (см. на видео работа шинной мини пилорамы).
• подъем и опускание шины производится вручную поворотом ручки регулировки высоты.
• цепь на шине меняется за 1 минуту, время заточки цепи круглым напильником ф 4мм 10-15 минут.
• обрыв звена цепи явление редкое, клепка цепи предельно простая операция.
• цепь выдерживает около 10-ти заточек, разводки зубьев не требуется.
• одной заточки цепи хватает на 2-3м3 (если лес чистый мягких пород),
• одной шины на 80-90м3, ведущей звездочки хватает на 80-90м3.
• смазка— любое моторное или трансмиссионное масло для;
• капельная подача в шину.
• для заточки цепи требуется навык или заточной станок.
• зимой пилит так же качественно и легко, как и летом — без «волны» и «щетины».
• бревна не центруются и никуда не поднимаются.
• обслуживание: шинной при наличии тельфера — 1 человек, без тельфера— 2 человека;
• за счет индивидуальной раскройки бревна можно получать выход до 65 не обрезной доски.
• рекомендуемый размер бревен для распиловки диаметром 25-30см.
• не рекомендуется пилить бревна с песком, грязью и сухостой.
• не оставлять устройство без присмотра во включеном состоянии.
• немедлено отключить от электросети при каккой либо поломке.
• не мыть корпус погружением в воду или струей воды во включенном состоянии в электросеть.
• заземление аппарата обязательно. Техническая характеристики:
• тип устройства — электропилорама;
• тип выпускаемой продукции — доска обрезная и необрезная, брус, лафет, тонкомер, шпон;
• производительность, куб./час доски — до 5;
• установленная мощность электропривода, кВт — 5,5;
• напряжение питающей электросети, В 380 три фазы;
• макс.
диаметр бревна мм — до 500;
• длина бревна мм — до 5500;
• масса, кг 145;
Шинные пилорамы имеют различные цены. Подробнее о которых можно узнать на нашем сайте.
Советы по изготовлению самодельных цепных пилорам
Ремонт или строительство частного дома, возведение бани или переработка сваленных деревьев — все это мероприятия, осуществить которые поможет мини пилорама шинная. Но неужели придется тратить массу средств на покупку такого агрегата? Многие знающие умельцы, предлагающие в сети чертежи цепных шинных пилорам, полагают, что нет. И если вы готовы потратить немного сил и времени, вы можете попробовать сделать цепную пилораму своими собственнымируками.
Что для этого потребуется? Любая пилорама цепная «домашнего изготовления» состоит из таких частей, как бензопила, стальная рама и рельсовые направляющие.
Для изготовления пилорамы шинной цепной следует закрепить на шину пилы металлическую раму. Пространство между шиной и рамой будет равно толщине получаемой доски.
А потому, следует заранее решить каким оно будет и подготовить чертеж домашней цепной пилорамы.
Кстати, если увеличить расстояние между шиной и рамой, можно получить шинную самодельную пилораму цепную для распила бруса.
Подбор бензопилы для мини пилорамы шинной цепной — еще один важный шаг. Такой агрегат должен быть мощным, экономичным и с хорошей заточкой цепи.
Будет ли цепная пилорама, сделанная своими руками, работать качественно
Многих интересует вопрос о том, будут ли самодельные цепные шинные пилорамы, так же надежны, как мини пилорамы шинные цепные промышленного изготовления. Ответить на него однозначно — невозможно, ведь все зависит от того, насколько качественно будет осуществлена работа домашним умельцем.
И тут прочные рельсовые направляющие — одно из самых главных требований, без соблюдения которого невозможно создать надежную пилораму шинную цепную. Очень важен и продуманный механизм крепления бревен.
Правила безопасности для тех, кто решил изготовить цепную пилораму своими руками
Бесспорно, что шинная пилорама цепная своими руками — это вполне реально.
Однако важно не просто собрать такое устройство, но и обеспечить безопасность его использования. Пожалуй, это самое главное, в чем шинные заводские пилорамы цепные превосходят такие же конструкции домашнего изготовления.
Впрочем, при соблюдении ряда правил, мини пилорамы цепные домашней сборки тоже могут быть достаточно надежны и производительны.
Самое главное — не использовать при сборке самодельной цепной шиннойпилорамы некачественный металл и уже бывшие в употреблении подшипники. Бензопилу тоже желательно монтировать новую и обладающую достаточной мощностью.
Шинные и дисковые пилорамы «Мурка»
ООО «Мурка» является региональным предприятием по выпуску деревообрабатывающего оборудования. Одно из наших главных направлений — это производство шинных мини пилорам, начатое в 2008 году. Весь цикл выпуска пилорам, проходит под строгим надзором по качеству. Например, прежде чем красить пилораму, она собирается, происходит подгонка деталей друг к другу и только после этого она поступает в цех на покраску.
Шинные пилорамы Мурка это надежность и долговечность конструкции, простота настройки и работы, низкая цена и гарантия 2 года. Принцип нашей совместной работы с клиентами это честность и порядочность, а цель компании — сделать Ваш бизнес доступным и удобным!
Преимущества шинной (цепной) пилорамы Мурка
Шинные или цепные пилорамы, выпускаемые нашим предприятием, являются лучшим решением для начального и среднего бизнеса, в сельскохозяйственной деятельности. Преимущества шинных пилорам, это малый вес, надежность и долговечность конструкции, экспортное качество получаемого пиломатериала, низкая цена, гарантийное обслуживание 2 года, доступный сервис и богатая поддержка. Ни одна дисковая или ленточная пилорама со схожими параметрами не может полностью обслуживаться одним оператором, а шинная пилорама Мурка — без проблем. Приобретая шинную пилораму у нас, Вы получаете бизнес без убытков, гарантированно становясь активным бизнесменом, успешным фермером или хозяйственным дачником.
Шинные пилорамы Мурка делятся на: бензиновые и электрические, которые способные работать, как в любых климатических поясах нашей необъятной родины, так и за ее пределами.
Бензиновые пилорамы — это высокая производительность, так как режущий инструмент на базе мощных бензопил STIHL MS660 пилит в обоих направлениях. Мобильность, малый вес и независимость от электросети, позволят перевозить бензиновую пилораму с места на места в короткие сроки. Практичность, бензопилу STIHL MS660 можно использовать отдельно от пилорамы просто сняв ее. Как показывает наша практика, из 10 покупаемых у нас пилорам, 8 бензиновые пилорамы! Электрические пилорамы в свою очередь — это низкое энергопотребление, так как технико-экономические показатели электродвигателей соответствует уровню мировой техники и бесшумность, опять же отличительное качество, доступное только электродвигателям с простой конструкцией и отсутствием подвижных контактов.
Деревообрабатывающее оборудование «Тайга» и «Алтай»
ООО «Мурка» предлагает деревообрабатывающие станки и других производителей. Являясь официальным дилером группы компаний «Тайга» и «Алтай» мы осуществляем поставку любого деревообрабатывающего оборудования: ленточных и дисковых пилорам, кромкообрезных, оцилиндровочных и многопильных станков, заточного и разводного оборудования.
Наши менеджеры в свободной разговорной форме помогут Вам с выбором оборудования, расскажут о плюсах и минусах каждого станка в зависимости от Ваших предпочтений. Квалифицированные специалисты с большим практическим опытом работ дадут бесплатные консультации на предмет установки, настройки и эксплуатации пилорам любой сложности, пояснят нюансы работы различных станков.
Мы идем навстречу Вашим пожеланиям и можем дополнительно оснастить стандартную комплектацию станков электронной линейкой, рольгангами и так далее. Всегда в наличии есть расходные материалы, такие как дисковые и ленточные пилы. Большой выбор комплектующих станков, любая запасная часть присутствует на складе.
Где купить пилораму?
Шинные пилорамы «Мурка», а также другие деревообрабатывающие станки «Тайга» и «Алтай» можно приобрести в головном офисе в городе Красноярск или у наших дилеров в городах: Иркутск, Кызыл, Хабаровск, Челябинск, Якутск. Мы доставим Ваш товар, будь это запасная часть или многотонный станок, в любой населенный пункт России в короткие сроки.
При оформлении заказа с сайта pilam.ru предоставляется скидка в 2% на любое деревообрабатывающее оборудование.
шинная пилорама цена устройство шинной пилорамы шинная пилорама фото мини пилорама шинная видео
Assembling the Woodland Mills HM126 XL Sawmill
In this article…
- Delivery & Unloading
- Unboxing
- Tools
- Assembly
- Summary
As an Amazon Партнер, которого мы зарабатываем на соответствующих покупках.
Во время отпуска в конце сентября в Портленде, штат Мэн, мы получили электронное письмо, в котором говорилось, что наш заказ на лесопилку обрабатывается.
Мы очень долго ждали этого обновления! С этого момента потребуется еще 2 недели или около того, чтобы отправить его, а затем еще около недели, чтобы он прибыл к нам в Вермонт.
Еще в середине июля мы заказали лесопилку. После долгих исследований мы решили купить Woodland Mills HM126 Woodlander XL — ленточнопильный станок на прицепе с газовым двигателем Kohler мощностью 14 л.с. и удлинителем гусеницы, позволяющим распиливать бревна длиной до 16 футов 11 дюймов.
Отказ от ответственности: Мы никоим образом не спонсируемся и не связаны с Woodland Mills. Мы заплатили полную цену (6521 доллар США) за нашу лесопилку, некоторые аксессуары и доставку. Все мнения в этом блоге являются нашими собственными.
Доставка и разгрузка
Фабрика доставлялась из Буффало, штат Нью-Йорк, на наше место в центральном Вермонте. В предыдущие дни мы несколько раз связывались с транспортной компанией, чтобы договориться о встрече доставки.
Утром в день доставки, как и договаривались, нам позвонили, когда курьер был в получасе езды.
Доставка была отмечена как адрес проживания и включала в себя подъемные ворота, но, поскольку у нас был трактор, мы смогли выгрузить два ящика прямо из кузова грузовика.
На веб-сайте Woodland Mills есть много действительно полезного контента, в том числе диаграммы, показывающие размер и вес посылок, которые мы ожидали. Я знал, что ящики будут давить на наш тракторный фронтальный погрузчик по максимуму, но у нас был запасной план в виде соседа и его более крупного трактора, если это необходимо.
К счастью, наш трактор как раз смог поднять более тяжелый из двух пакетов! Наш погрузчик Kubota LA525 теоретически может поднять 1135 фунтов в положении 20 дюймов перед шарнирным пальцем ковша на высоте 5 футов над землей. При весе в 1112 фунтов это было почти невозможно с таким тяжелым ящиком! Я рад, что у нас загружены шины и задний балластный ящик!
Наши тракторы Kubota L3901 и LA535 выбились из сил, пытаясь нести этот тяжелый ящик с лесопилкой! Тем не менее, нам удалось благополучно опустить его на землю.
Когда мы поставили их обоих на землю, стало ясно, что их довольно сильно трясло во время транспортировки — деревянные поддоны разваливались, а один из ящиков падал с поддона.
Однако содержимое было хорошо защищено внутри толстой картонной коробки, в которой находился еще один стальной поддон. На всякий случай мы сделали кучу фотографий, но после тщательного осмотра все оказалось в порядке, и мы расписались в доставке — ведь мы ждали этого более 3 месяцев!
К счастью, стальные ящики сделали свое дело и защитили содержимое внутри.К сожалению, погода была менее благоприятной, и только через пару дней дождь прекратился, и мы смогли вернуться на площадку, чтобы распаковать и собрать нашу лесопилку, поэтому тем временем мы упаковали ящики в транспортировочный контейнер.
Распаковка
В очередной раз с помощью нашего трактора Kubota L3901 мы перевезли ящики лесопилки на место сборки рядом с нашим будущим домом и начали распаковывать ящики.
Поскольку мы купили лесопилку с прицепом-двойником, инструкции требовали, чтобы мы сначала собрали прицеп.
Мы думали, что сможем для начала просто распаковать коробку прицепа, но вскоре стало ясно, что нам потребуются также детали и крепления из коробки лесопилки.
Существуют специальные инструкции по распаковке лесопилки, включая частичную разборку одного из стальных ящиков — все это хорошо задокументировано в инструкциях, которые я скачал с веб-сайта Woodland Mills и прочитал несколько раз еще до того, как лесопилка прибыла!
Внутри коробок мы не обнаружили никаких признаков повреждений, несмотря на внешнее состояние коробки после транспортировки. Мы распаковали детали и разложили их на земле, используя для этого сам картон.
Все детали были хорошо упакованы в стальной ящик и ничего не было повреждено.Инструменты
У нас было два отдельных руководства: одно для лесопилки и одно для прицепа.
У каждого из них был список необходимых инструментов и расходных материалов, поэтому мы позаботились о том, чтобы все это было заранее, включая водостойкую смазку и специальную водостойкую силиконовую смазку WD-40.
В частности, для сборки требовалось установить МНОГО гаек и болтов, а поскольку Woodland Mills — канадская компания, все они были метрическими. Хотя у меня был довольно полный набор метрических головок, мы также взяли набор метрических ключей.
Кроме того, важно, чтобы все было правильно затянуто, поэтому мы купили динамометрический ключ — он также пригодится позже при настройке натяжения лезвия.
Одна из самых важных вещей при работе с пилорамой — сделать ее ровной, ровной, прямой и квадратной, поэтому мы также использовали длинный уровень и ленту.
Что касается электроинструментов, то в большинстве случаев мы использовали наш проверенный ударный шуруповерт Dewalt DCF885, но перешли на наш совершенно новый ударный гайковерт DCF850, который был доставлен на полпути во время установки.
более могущественный! Тем не менее, мой набор торцевых головок не рассчитан на ударную нагрузку, поэтому мы просто использовали ударную отвертку, чтобы плотно затянуть болты, а затем затянули все с помощью динамометрического ключа.
Одна из последних инструкций по сборке прицепа требовала использования дрели. Было предоставлено сверло на 10 мм, но мы обнаружили, что оно очень быстро затупилось. К счастью, у меня было сверло 3/8 дюйма (~9,5 мм), которое хорошо работало с нашей аккумуляторной дрелью, чтобы выполнить работу.
Сборка
Я был очень впечатлен качеством инструкций по сборке.Несмотря на то, что процесс разбит на два руководства (прицеп и лесопилка), процесс был понятен и хорошо объяснен.
Каждый шаг начинался со списка деталей, поэтому мы каждый раз складывали их в коробку, чтобы ничего не пропустить. Большинство застежек были хорошо промаркированы, но было несколько разных пакетов и коробок, которые нам пришлось просеять, чтобы найти то, что нам нужно.
Я не буду повторять здесь весь процесс, так как инструкции действительно делают свою работу хорошо — четкие пошаговые руководства и хорошие, четкие схемы в разобранном виде. Я бы порекомендовал прочитать инструкцию несколько раз, прежде чем начать.
Мы не торопились, тщательно прорабатывая каждый шаг, чтобы убедиться, что болты затянуты правильно (мы использовали динамометрический ключ для каждого шага), чтобы все было ровно и ровно (нелегко при сборке в лесу!) и что мы ничего не пропустили.
Я сбился со счета, сколько раз мы проверяли угольник и уровень — наверное, десятки! Но это того стоило, так как лесопилка почти идеально ровная и квадратная.Когда пришло время все затягивать, мы измерили диагонали, чтобы проверить квадратность, и обнаружили, что они находятся в пределах 1/32 дюйма — неплохо для гусеницы длиной 17 футов, которую впервые собирают два человека на открытом воздухе!
Из того, что мы прочитали в Интернете, мы ожидали, что сборка займет около 2 дней.
В конце концов, нам потребовалось чуть больше — 2 долгих дня, начиная с 8 или 9 утра каждое утро и работая до темноты, с примерно 2 или 3 часами на последние приготовления и проверки на третий день.
Самым захватывающим (и нервным!) этапом был подъем собранной пилы и опускание ее на направляющие лесопилки. Выполнение этого без трактора было бы настоящей проблемой, так как гусеницы, смонтированные на прицепе, довольно высокие — на самом деле, мы чуть ли не максимально увеличили высоту подъема нашего трактора, чтобы сделать это!
Наша лесопилка перед несколькими бревнами, которые мы выстроили в ряд и готовы к распиловке!Мы опустили его на место, и после быстрой встряски он совершенно плавно покатился вперед-назад по рельсам.
Наш готовый ленточнопильный станок Woodland Mills HM126 Woodlander XL! И, как вы можете сказать по опилкам и куче мусора на заднем плане, мы уже использовали это! Выполнив все инструкции, мы залили в двигатель масло 10W-30 и бензин без этанола с октановым числом 93.
Мы использовали его без смазки для лезвий в течение первых получаса, а затем добавили немного частично разбавленной жидкости для омывания ветрового стекла в соответствии с инструкциями.
Сводка
Мы очень ждали дня прибытия лесопилки, потому что нам не терпелось начать фрезеровать наши бревна! Но мы знали, что важно не торопиться во время сборки — если сейчас она не будет ровной и ровной, ничего из того, что мы фрезеруем, тоже не будет!
Вам не нужно быть инженером, чтобы собрать лесопилку, но вам нужно не торопиться. Не спешите, не забегайте вперед и продолжайте проверять ровность и ровность!
В итоге нам потребовалось чуть больше 2 дней, чтобы все собрать, но мы очень довольны конечным результатом. Инструкции были четкими, детали были (в основном) хорошо промаркированы, и ничего не пропало (мы немного испугались, но позже нашли контргайку, спрятанную в кармане пальто Дианы).
Поскольку на нашей территории нужно вырубить так много деревьев, мы очень рады возможностям, которые откроет для нас эта лесопилка: фрезерование ели для некоторых строительных проектов, сосны для сайдинга, клена и ясеня для паркетных полов, черешни и березы.
и многое другое для мебели.
Но мы начнем с простого… ну! Следите за новостями, чтобы узнать, что мы делаем с нашим новым ленточнопильным станком Woodland Mills HM126 Woodlander XL.
Переносная лесопилка среднего размера с базовой гидравликой
Характеристики
Массивная конструкция Big 3 Super-Structure. Вы получаете те же цельносварные элементы, что и на более крупных промышленных мельницах TimberKing.
Массивная цельносварная стальная режущая дека с 8 сварными поперечинами коробчатой балки 2×6 для максимальной прочности.
Двигатель V-Twin мощностью 29 л. (Доступность дизельного топлива)
Сделано в США. Надстройка Big-3 и все изготовленные детали сделаны в США: вырезаны, профилированы, сварены, окрашены и собраны прямо здесь, в Канзас-Сити.
Гидравлика прямого действия . Каждая гидравлическая мельница TimberKing оснащена простым и безотказным гидравлическим управлением с приводом от двигателя. Это проверенное, простое, ПРЯМОЕ МЕХАНИЧЕСКОЕ решение… гораздо более надежное, чем 12-вольтовые электрические переключатели и двигатели. Мы усовершенствовали эту систему более 15 лет назад и польщены тем, что другие решили ее скопировать.
Гидравлический командный пост на высоте оператора — элементы управления гидравликой расположены на уровне локтя, что обеспечивает комфортную и эффективную работу в течение долгого рабочего дня. По сравнению с другими брендами, важные элементы управления расположены низко над землей, что позволяет оператору наклоняться, чтобы управлять основными функциями мельницы.
Постоянное управление гидравликой . Важнейшие гидравлические инструменты для обработки бревен — токарные станки и зажимы для бревен — работают полный рабочий день.
Сравните с «неполной» гидравликой на конкурирующих мельницах, где гидравлические инструменты полностью отключаются, когда режущая головка покидает заднюю часть машины.
Гидравлическая подача отвала и подъем/опускание отвала исключают дополнительную работу систем с ручным приводом, более надежны, чем электрические системы.
Гидравлический погрузчик для бревен с двумя гидроцилиндрами по 5000 фунтов легко поднимает бревна весом до 4000 фунтов.
Гидравлический двунаправленный цепной переворачиватель бревен с массивной цепью #80 и массивными обработанными блоками переворота позволяет легко поворачивать бревна в обоих направлениях для идеального позиционирования. Только мельница крупного производителя в своем классе предлагает эту важнейшую функцию!
Высокоскоростная гидравлическая зажимная система позволяет вам оставаться у панели управления. Нажатие рычага перемещает мощный шип внутрь и наружу.
Выносная электрическая муфта для увеличения срока службы лезвия
Смазываемые направляющие ролики для увеличения срока службы лезвия.
Транспортный пакет входит в стандартную комплектацию и включает в себя ось грузоподъемностью 6000 фунтов, 15-дюймовые шоссейные шины, электрические тормоза, отстегивающиеся ремни безопасности, язычок, приемник и фонари.
5000 фунтов. Выносные опоры точной регулировки поставляются в транспортной упаковке и обеспечивают надежную устойчивость.
SetworksPlus резка с компьютерным управлением
Кроме того, энкодер соответствует стандарту IP69 по защите от струй воды!
Откидные крышки лезвий позволяют быстро и легко менять лезвия.
Промышленная энергетическая цепь соединяет гидравлику режущей головки с загрузчиком бревен.
Механические упоры для бревен поднимаются и опускаются с командного пункта.
Шкала измерения глубины по волосяной линии позволяет выполнять резку с точностью до 32 дюймов!
Технические характеристики
Режущая головка 4-опорная, цельносварная
Резжая палуба , сплошная сварная сварная сварка
Ядро мощности 4×6 Луч, сплошной
. максимальная ширина сокращения 35 « Макс.0026 Длина машины 31 ‘ Борго -палубные рельсы Сплошная сварная сварная 2×6 Beam Beam Сталь Cross Bead
Сцепление лезвия Стандарт (электрический)
