Всем привет!) доброго времени суток!
Год назад переделал старый дом ( 70 лет стоял) ( из сруба ) в гараж., получился уютный, теплый отопляемый гараж. Но пришлось чуть понизить сруб, а то высота сруба была 2.8 метра. при сборке сруба убрали нижние срубы которые начали гнить и верхние, оставили 2 метра сруба.
И вот оставшиеся срубы было жалко просто на дрова распилить, и дрова то навалом. посмотрел в интернете как можно распилить бревна на доски, брусы. и наткнулся на пилораму "шинный". посмотрел как работает, решил сделать себе тоже такго))
с начала приварил "рельсы" с уголников длиной 4 метра.

потом приварил на эти рельсы "вагонетку", вместо колес использовал подшипники ( закрытые)

потом сделал "седло" для бензопилы

отпускается и поднимается пила, на фото не очень видно, но на угольниках сделан разрез для регулировки высоты, и закрепляется с помощью "барашек"., ( если кому интересно могу сфоткать)

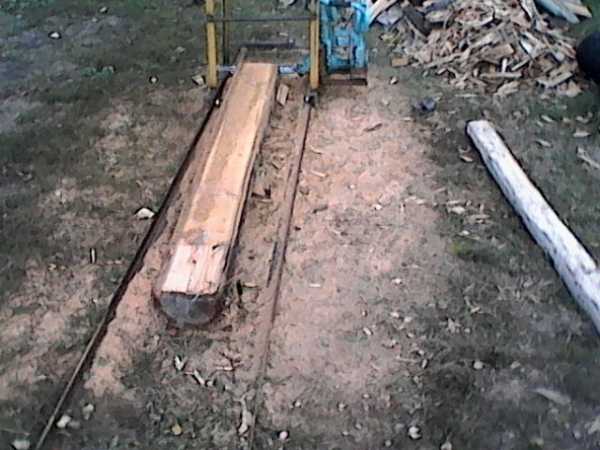

ставиш бревно, крепиш его на "рельсы", заводиш пилу и тихонько толкаеш тележку)) с обычной цепью для распила, будет пилить медленно, а если заточить цепь чуть по круче, на 12- 13 градусов, поидет как по маслу! и бугорки на поверхности не оставит, да это и не страшно, все равно после распила, надо будет проитись циркуляркой что бы края были ровными и за одно и бугорки выровняеш))

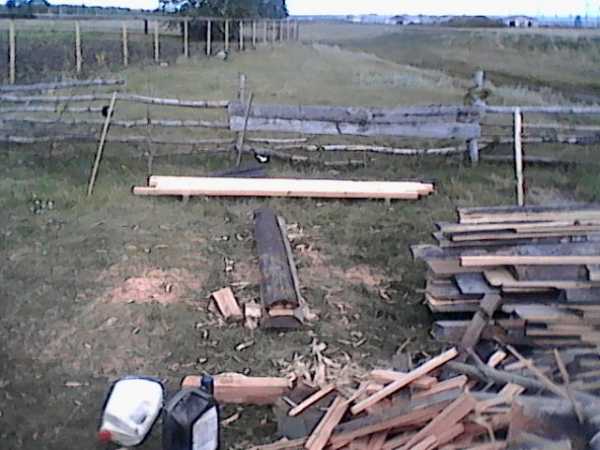

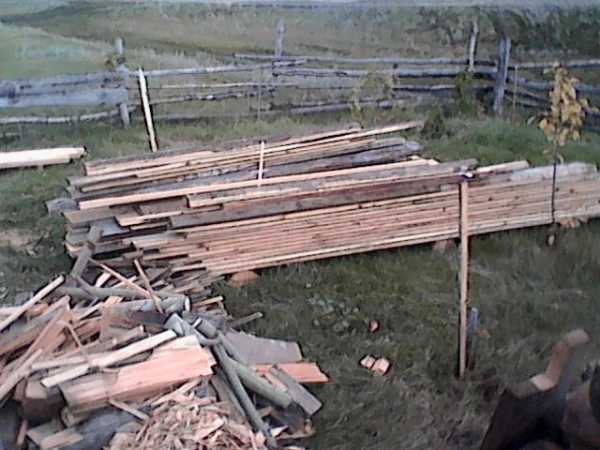

вот из 15-16 бревен длиной 6 метров и диаметром 30-34 см вышло сколько пиломатериала…

если кого заинтересовало пишите, могу сфоткать описать по детально!

P.S — ВОТ ВИДЕО —

всем спасибо, Добра и БоБлА !))

www.drive2.ru

Communities › Сделай Сам › Blog › Мини пилорама своими руками из бензопилы "Урал 2 элэктрон"

Всем привет!) доброго времени суток!
Год назад переделал старый дом ( 70 лет стоял) ( из сруба ) в гараж., получился уютный, теплый отопляемый гараж. Но пришлось чуть понизить сруб, а то высота сруба была 2.8 метра. при сборке сруба убрали нижние срубы которые начали гнить и верхние, оставили 2 метра сруба.
И вот оставшиеся срубы было жалко просто на дрова распилить, и дрова то навалом. посмотрел в интернете как можно распилить бревна на доски, брусы. и наткнулся на пилораму "шинный". посмотрел как работает, решил сделать себе тоже такго))
с начала приварил "рельсы" с уголников длиной 4 метра.

потом приварил на эти рельсы "вагонетку", вместо колес использовал подшипники ( закрытые)

потом сделал "седло" для бензопилы

отпускается и поднимается пила, на фото не очень видно, но на угольниках сделан разрез для регулировки высоты, и закрепляется с помощью "барашек"., ( если кому интересно могу сфоткать)

ставиш бревно, крепиш его на "рельсы", заводиш пилу и тихонько толкаеш тележку)) с обычной цепью для распила, будет пилить медленно, а если заточить цепь чуть по круче, на 12- 13 градусов, поидет как по маслу! и бугорки на поверхности не оставит, да это и не страшно, все равно после распила, надо будет проитись циркуляркой что бы края были ровными и за одно и бугорки выровняеш))

вот из 15-16 бревен длиной 6 метров и диаметром 30-34 см вышло сколько пиломатериала…

если кого заинтересовало пишите, могу сфоткать описать по детально!

P.S — ВОТ ВИДЕО —

всем спасибо, Добра и БоБлА !))

www.drive2.com

Самодельная пилорама из бензопилы: изготовление и видео |

Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

  • Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

  • Ленточные бензопилы способны распилить бревна достаточно большого диаметра. Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод.

  • Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

    Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

    Пилорама из бензопилы своими руками: видеоинструкция и чертежи

    Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

    Пилорама из бензопилы — вариант №1

    Для изготовления конструкции кроме бензопилы понадобятся:

    • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
    • две рельсы;
    • уголки 50х100 мм и 40х40 мм;
    • отрезки водопроводной трубы в 25 см в качестве стяжек;
    • плита из стали толщиной в 4-6 см и длиной в 60 см;
    • подвижные шланги;
    • трубы с диаметром в 35-40 мм.

    Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

    Далее выполняются следующие работы:

  • По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  • Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  • Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  • Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.
  • После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

    На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

    Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

    Пилорама из бензопилы своими руками – вариант №2

    Состоит конструкция из четырех главных узлов:

  • Пилы с приводом.
  • Механизма для регулирования толщины изготавливаемой доски.
  • Механизма для передвижения пильной части конструкции.
  • Устройства для фиксации бревен.
  • Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

    Механизм для регулирования толщины досок.

    Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства

    необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

    Механизм для передвижения пилы.

    Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

    Устройство для фиксации бревна.

    На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

    Несколько полезных советов

    Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

    Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

    Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

    Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

    Инструкция по эксплуатации самодельной пилорамы из бензопилы

    После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:

  • На основании с помощью тисков зажать бревно.
  • На полозьях и пилораме установить разметку.
  • Плавно завести агрегат и медленно начать вести его к бревну. При этом шина бензопилы должна находиться точно по центру разметки пропила.
  • Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.

    Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты, к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.

    Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.

    Источник

    stroymaster-base.ru

    Пилорама из бензопилы своими руками поможет решить множество проблем

    Выполняя строительные работы, довольно сложно обойтись без такого процесса, как распиливание древесины.

    Конечно, для этого существует много разнообразных инструментов и оборудования.

    Но наиболее актуальным, по мнению многих специалистов, является использование пилорамы.

    Пилорама из бензопилы своими руками – это реальная возможность провести процесс распиливания намного быстрее, качественнее и эффективнее.

    Пилорама из бензопилы: какая она?

    Пилорама из бензопилы

    Если говорить только лишь о бензиновой пиле, она представляет собой универсальный вид инструмента, с помощью которого можно выполнять не только распиливание древесины, но и многие другие процессы.

    Но при выполнении работы с деревом одним из наиболее важных моментов является точность размеров, а только лишь одной бензиновой пилой этого достигнуть не получиться.

    Идеальным вариантом в данном случае будет использование пилорамы.

    Конечно, можно купить пилораму ленточного или шинного типа. Но эта покупка обойдется в немалую сумму. Специалисты предлагают изучить возможность изготовления пилорамы из бензопилы.

    Что же это за инструмент такой получиться?  В результате выйдет инструмент, конструкция которого напоминает шинную пилораму. Процесс распиловки выполняется  посредством использования цепи, закрепленной на поверхности шины.

    Сердцем такого инструмента является двигатель, мощность и размер которого может быть довольно разной. Кроме этого, тип двигателя также может быть разным, в зависимости от вида топлива:

    • Электрический
    • Бензиновый
    • Дизельный

    Для выполнения строительных работ в быту, нет необходимости использовать двигатель большой мощности. А это означает, что при создании пилорамы можно использовать мотор, который ранее был частью какого-либо инструмента.

    Мы же рассмотрим вариант использования для создания пилорамы бензиновой пилы.

    Данный вариант имеет массу положительных моментов, но самым важным является то, что бензопила, которая используется при создании пилорамы, не теряет своих прямых функций, и при необходимости может быть использована по назначению.

    Перед тем, как приступить к изготовлению такого инструмента, следует определиться с его функциональностью и мощностью. Это основополагающие показатели, от которых непосредственно зависит то, какие именно рабочие элементы будут использоваться в процессе конструирования.

    Перед бытовой пилорамой ставятся довольно простые задачи: выполнение распиловки бревна на доску, рейку или же брус. Это означает, что будущий станок не будет многофункциональным и многопильным, а заготовки будут требовать дополнительной специальной обработки.

    Созданный по такому принципу инструмент будет недорогостоящим, надежным и, что самое важное, безопасным и простым в эксплуатации.

    Разновидности и варианты создания оборудования

    При создании мини пилорамы может быть использована бензиновая пила небольшой мощности (до 6,5 л.с.). При создании такого инструмента, как пилорама из бензопилы своими руками, чертежиэто залог того, что будущий инструмент будет готов к выполнению поставленных перед ним задач.

    Схема изготовления пилорамы

    Именно на чертежах можно увидеть, что бензиновая пила надежно крепиться на специальной тележке с роликами. Такая конструкция значительно упрощает процесс транспортировки оборудования посредством использования простейших рельсовых путей.

    Если будущую пилораму предполагается применять для распиловки бревен, в качестве основы ее конструкции лучше использовать цепь пильная в комплекте с бензиновой пилой большой мощности.

    Может также использоваться и цепная электропила. Но в данном случае есть один недостаток: после завершения рабочей операции будет довольно большой объем отхода в виде опилок.

    При использовании в процессе создания нового оборудования пилорамы ленточного типа, удастся проводить распиловку бревен довольно большого диаметра.

    Но, в данном случае. Есть другой минус – опилки имеют способность разлетаться на большое расстояние. Но с этим можно легко справиться, оборудовав пилораму гибким воздуховодом. Такой воздуховод в процессе эксплуатации оборудования подключается к стружкоотсосу.

    Существует несколько вариантов создания пилорамы из бензиновой пилы. Рассмотрим несколько часто используемых способов.

    С использованием швеллеров

    В данном случае понадобиться приобрести 2 швеллера (160 мм и 8 м высотой). Кроме этого, для работы понадобиться купить 2 рельсы. При создании основы будущего оборудования по ее длине просверливаются отверстия на 15 мм. Расстояние между ними составляет приблизительно 1 – 1,5 м.

    В процессе работы не обойтись также без специальных стяжек, длиной 25 см. Количество стяжек должно быть такое же, как и количество отверстий. Нет необходимости покупать для этого специальные стяжки.

    Можно использовать куски простой трубы для водопровода. Для соединения стяжек применяются обычные болты. На стойки устанавливается основа будущего оборудования.

    Для изготовления стоек пилорамы могут быть использованы уголки из металла. Особенность создания стоек заключается в необходимости соблюдения соединения стоек строго под прямым углом.

    Высота стоек колеблется в пределах 80 – 100 см. Дабы обеспечить дополнительную прочность и устойчивость конструкции можно использовать специальные раскосы, которые привариваются между близ расположенными стойками.

    Теперь можно приступить к конструированию передвижной тележки. В качестве основы такой тележки специалисты рекомендуют применить плиту из стали, габаритные размеры которой составляют 600/600 мм.

    К нижней части стальной плиты привариваются уголки 40/40 мм, что обеспечивает возможность крепления роликов или подшипников. Благодаря такой несложной операции тележка будет иметь возможность передвигаться по рельсовому пути.

    Чтобы обеспечить возможность крепления бензиновой пилы на основу пилорамы, к ее верхней поверхности привариваются 2 уголка, размер которых такой же, что и тех, которые были приварены на нижней части основания.

    Завершающий этап работы заключается в создании специальной конструкции, на которой будет крепиться непосредственно рабочая заготовка (бревно, доска и пр.). Для этого может быть использована труба на 30 – 45 мм, а также шланги.

    Доработанный вариант

    Второй вариант создания пилорамы заключается в том, что конструкция оборудования состоит из 4х основных элемента. Пила с приводом –для этого в идеале использование обычной бензиновой пилы.

    Приспособление, которое используется для регулировки толщины древесины –толщина распила регулируется посредством опускания/поднимания основания оборудования. Основание имеет загнутые края, и крепиться при помощи 4х гаек.

    Для того чтобы обеспечить фиксацию основания на необходимой высоте, на ее основании крепиться контргайка, которая при необходимости затягивается. Механизм, который обеспечивает движение пилы –режущий рабочий элемент имеет способность двигаться по длине рамы.

    В обязательном порядке к стойке привариваются 2 ролика или подшипника (20 мм).  Механизм крепления рабочей заготовки –древесина, которая используется в качестве рабочей заготовки, прикрепляется посредством применения специальных гребенок (подвижной и стационарной).

    После того, как бревно закреплено гребенками, подвижная гребенка фиксируется в стационарное положение при помощи винта.

    Особенности эксплуатации и монтажа

    Устойчивость пилорамы из бензопилы Урал

    Перед началом создания пилорамы, рекомендуется выбрать место, где она будет расположена.

    Это может быть подсобное помещение, гараж, небольшой деревообрабатывающий цех, место под навесом во дворе или ангар.

    Выбор места непосредственно зависит от того, с какой именно целью будет использоваться оборудование.

    Определившись с выбором места, необходимо обеспечить устойчивость пилорамы.

    От того насколько устойчиво и прочно будет установлена пилорама, зависит безопасность ее эксплуатации.

    Несмотря на то, что наша пилорама будет использоваться в бытовых целях с небольшими объемами работ, необходимо все же позаботиться о проветривании и вентиляции помещения, в котором установлено оборудование.

    Не менее важным вопросом эксплуатации пилорамы является влажность помещения. Особенно этот вопрос актуален в том случае, если в этом же помещении и храниться готовые деревянные заготовки.

    Если уровень влажности будет слишком высоким, не исключена возможность того, что дерево будет напитываться влагой, что приведет к ее деформации. Такие заготовки в результате деформации становятся непригодными к дальнейшему использованию.

    От того, насколько прочно и надежно установлено основание пилорамы, зависит не только безопасность работы с оборудованием, но и возможность сведения уровня вибрации к минимуму.

    Кроме этого, устойчивость основания является гарантией того, что тяжелые рабочие заготовки не приведет к переворачиванию оборудования. При установке конструкторских составных  элементов основания следует проводить все операции с использованием строительного уровня.

    Это необходимо для того, дабы обеспечить строго параллельное их расположение по отношению друг к другу и непосредственно к основанию. Благодаря этому удастся избежать возможности возникновения свободного хода пилорамы, а также обеспечения максимально точного выполнения всех видов работ.

    Пилорама может устанавливаться только на ровную поверхность в виде бетонного пола, выровненного земельного пола или специально для этого созданного фундамента.

    Кроме этого, надежность установки пилорамы также может быть обеспечена в результате дополнительного использования специальных шпилек, болтов анкерного типа, армировкой фундамента и т. п.

    После выполнения всех вышеперечисленных условий, можно приступить к установке рельсового пути. Для его монтажа рельсы крепятся на специально приваренные боковые рамки.

    Для создания основы пилорамы могут быть использованы металлические заготовки, водопроводные трубы, уголки или рельсы из металла.

    При изготовлении такого оборудования, как пилорама из бензопилы своими руками – видео детально показывает, как правильно провести монтаж крепежа под готовое сырье. Установка проводится на рельсах в строго установленном на чертежах месте и разметке.

    Для этого используется специальная рамка, оснащенная двумя зажимами. От того, насколько точно будет проведен монтаж крепежа, зависит точность выполнения распиловки бревна, а также безопасность рабочего процесса.

    При этом, крепления необходимо использовать только двух видов: концевые или частичные. Только в таком случае режущий элемент пилорамы будет иметь возможность вращаться.

    Не исключена возможность создания одного крепежа из нескольких частей, например, по 1 м. Используя такой вариант, необходимо помнить, что между двумя частыми нужно оставить небольшой зазор (2 – 3 см). Благодаря этому будет возможность дальнейшей обработки древесины.

    Движущая часть пилорамы представлена в виде рамы, движущейся по рельсовому пути. Рама устанавливается на специальные ролики или подшипники, приваренных на основании.

    Кроме этого, рама используется также и в качестве платформы, на которой монтируется бензиновая пила. Для этого применяется специальное крепление. В идеальном варианте крепление должно обеспечивать два положения бензопилы: вертикальное и горизонтальное.

    Благодаря этому удастся обеспечить максимальную устойчивость прочность монтажа бензопилы. В качестве крепления могут быть применены самые разнообразные варианты:

    • Хомут
    • Коробка из металла
    • Фиксатор
    • Металлические пластины и прочее

    При установке крепления, желательно между корпусом бензиновой пилы и ее креплением установить не очень толстые резиновые прокладки. Использование таких прокладок поможет свести к минимуму уровень вибрации и понизить шумность работы пилорамы.

    В заключении хотелось бы сказать, что благодаря изготовлению пилорамы из обычной бензиновой пилы, удается не только сэкономить значительную сумму, но и стать владельцем именно такого вида оборудования, мощность, размеры, функциональные возможности которого будут полностью отвечать тому, дабы выполнять поставленные перед ним функциональные задачи на высшем уровне.

    Делать такое универсальное устройство можно по готовому чертежу собственными руками, а простейшая ее разновидность – видео:
