Самодельная шинная пилорами своими руками: описание, фото, видео

Станки и инструменты /01-дек,2014,23;16 / 101290
Далеко не каждый может позволить себе приобрести готовую пилораму. Поэтому находятся умельцы, которые способны смастерить шинную пилораму своими руками в своем гараже. Если придерживаться инструкции и найти все необходимые элементы, то на сборку данного станка уйдет немного времени. Конечно, в процессе работы могут появляться трудности, но это нестрашно, так как у каждого есть право на ошибку, тем более, что в любом случае можно все переделать.

Изготовление самодельной шинной пилорамы производится по этапам


— для начала нужно подобрать место под пилораму. Площадка должна быть немного под наклоном, что будет помогать при распиле. Не нужно будет прилагать больших усилий на каретку.

— создается каретка, на ней будут закреплены электродвигатель и шина. Она будет двигаться по направляющим трубам (см. фото). Все предельно просто и эффективно, каретка собой очищает с направляющих большое количество опилок. При желании можно соорудить каретку, которая движется при помощи роликов, при этом конструкция усложнится;

— двигатель лучше всего подобрать асинхронный, 3 фазы и не меньше, чем 3000 оборотов в минуту при 2кВт.

— также необходимо приобрести шину длиной 40 см с цепью для продольного распила. Угол заточки составляет 10 градусов. Шина будет крепиться к каретке при помощи двух болтов в штатный паз. Натяжка цепа проводиться руками, при этом одновременно затягиваются болты, что крепят шину. Вал двигателя должен вращаться не меньше, чем 3000 оборотов в минуту, шина выдерживат такую нагрузку. Число зубьев ведущей звездочки колеблется от 6 до 9, при диаметре от 4 до 6 сантиметров;

— на стойку нужно приварить подпятник, на который и будет опираться полено. Бревно и вся опора поднимается вручную, а механизм фиксируется при помощи болтов (как показано на фото).

Совет! Чтобы прикрепить звездочку на валу основного двигателя нужно засверлить на валу небольшое отверстие, это необходимо делать на работающему двигателе, далее сделать резьбу и закрепить ведущую звездочку болтом;


— как свидетельствует практика, двигатель мощностью в 2 киловатт вполне справляется со своей работой. Он не нагревается, а сама пилорама не создает лишнего шума;

— из-за того, что пилорама имеет схожую конструкцию с бензопилой, ее паз шины не всегда хорошо смазан. Также ведущая звездочка остается без нужного количества масла. Промышленные цепные пилорамы снабжаются необходимым количеством смазки через специальное отверстие. Звездочка также смазывается маслом, которое поступает через отверстие. Но правильнее всего будет смазывать те участки, которые подвергаются максимальному трению, а это: паз шины и все звездочки, которые находятся в механизме. Лучше всего подавать масло при помощи капельной системы, во все трущееся участки.

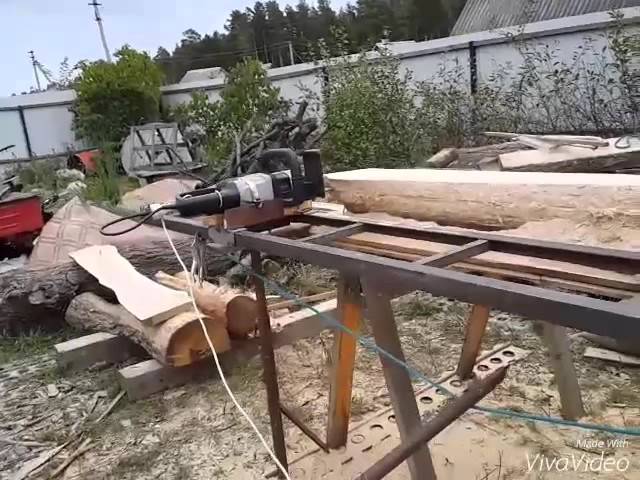

Шинная пилорама своими руками с приводом от электродвигателя

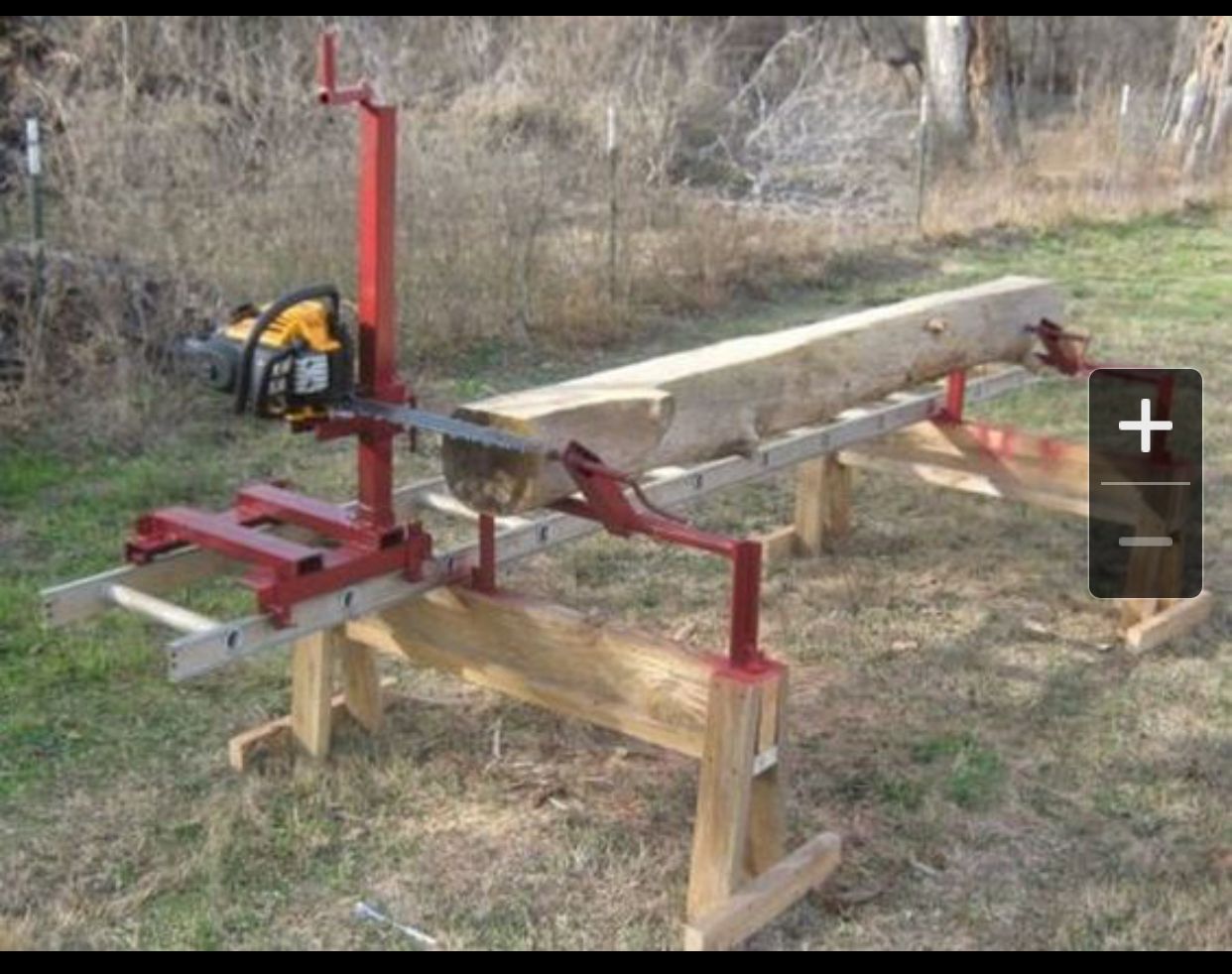

Пилорама цепная
Пилорама цепная
Пилорама цепная
Пилорама цепная

Пилорама цепная
Пилорама цепная

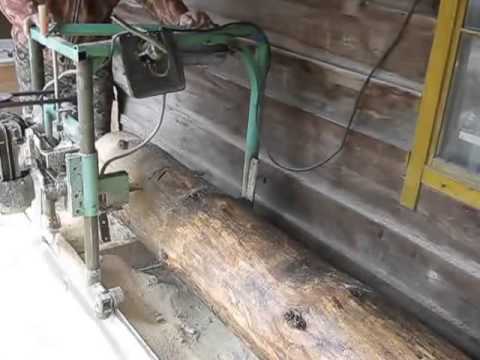

Шинная пилорама своими руками видео

Автор фото и идеи pinout/Генадий

пилорама из цепной пилы и циркулярка из дисковой

Собственная пилорама – это прибыльное устройство, так как древесина является одним из самых востребованных строительных материалов. Существует два варианта получить пилораму: изготовить самостоятельно или купить в магазине. Конечно же, второй вариант проще, но первый имеет больше плюсов. В первую очередь, самоделка из цепной электропилы – это более дешевое изделие, кроме того, такое устройство будет полностью соответствовать требованиям владельца.

Ниже будет представлено два варианта самодельных пил: шинная пилорама из электропилы и циркулярка из ручной дисковой пилы. Для изготовления первой придется совершить некоторые покупки, а также запастись сварочным аппаратом, второй вариант вполне можно изготовить из материалов, которые наверняка найдутся у любого хозяина в гараже или на участке.

Виды пилорам

Пилорамы, которые продают в магазине – это отличные производительные устройства с большим функционалом, рассчитанные на большие объемы дерева. Такой инструмент может окупиться через 2-3 месяца, однако он не целесообразен, если использование будет исключительно в бытовых целях. В таком случае ее можно сделать своими руками из небольшой электропилы.

В настоящее время на рынке инструментов можно найти три вида пилорам:

Дисковые пилы — одни из самых распространенных в хозяйстве. Их минус заключается в высокой стоимости качественных дисков, а также относительно большом объеме отходов. Ленточные пилы самые экономичные, они не боятся плохой погоды, оставляют мало отходов, но при этом имеют сложное устройство, что делает их изготовление их в домашних условиях очень тяжелой задачей.

Самый простой вариант пилорамы из электропилы – это шинная, они отличаются элементарным устройством, а также могут обрабатывать большие объемы древесины любой толщины.

Самостоятельное изготовление шинной пилы

Для того чтобы сделать пилораму самостоятельно, потребуются чертежи и определенные расчеты. Процесс изготовления не отличается особой сложностью, единственный момент – наличие всех необходимых ресурсов. Естественно, самодельная пилорама будет уступать по характеристикам заводским продуктам. Однако для изготовления балок и досок отлично подойдет.

Для изготовления шинной пилы потребуются определенные материалы:

  • металлические рельсы;
  • металлические трубки с разным диаметром;
  • электромотор;
  • шина от бензопилы;
  • ведущая звездочка (также подойдет от бензопилы).

В качестве электромотора можно использовать любой двигатель, например, от полупрофессиональной электрической пилы, от старой крупорушки или же приобрести специально.

Если выбор упадет на покупной вариант, то для бытовых нужд идеально подойдет трехфазный электродвигатель мощностью 5,5 кВт.

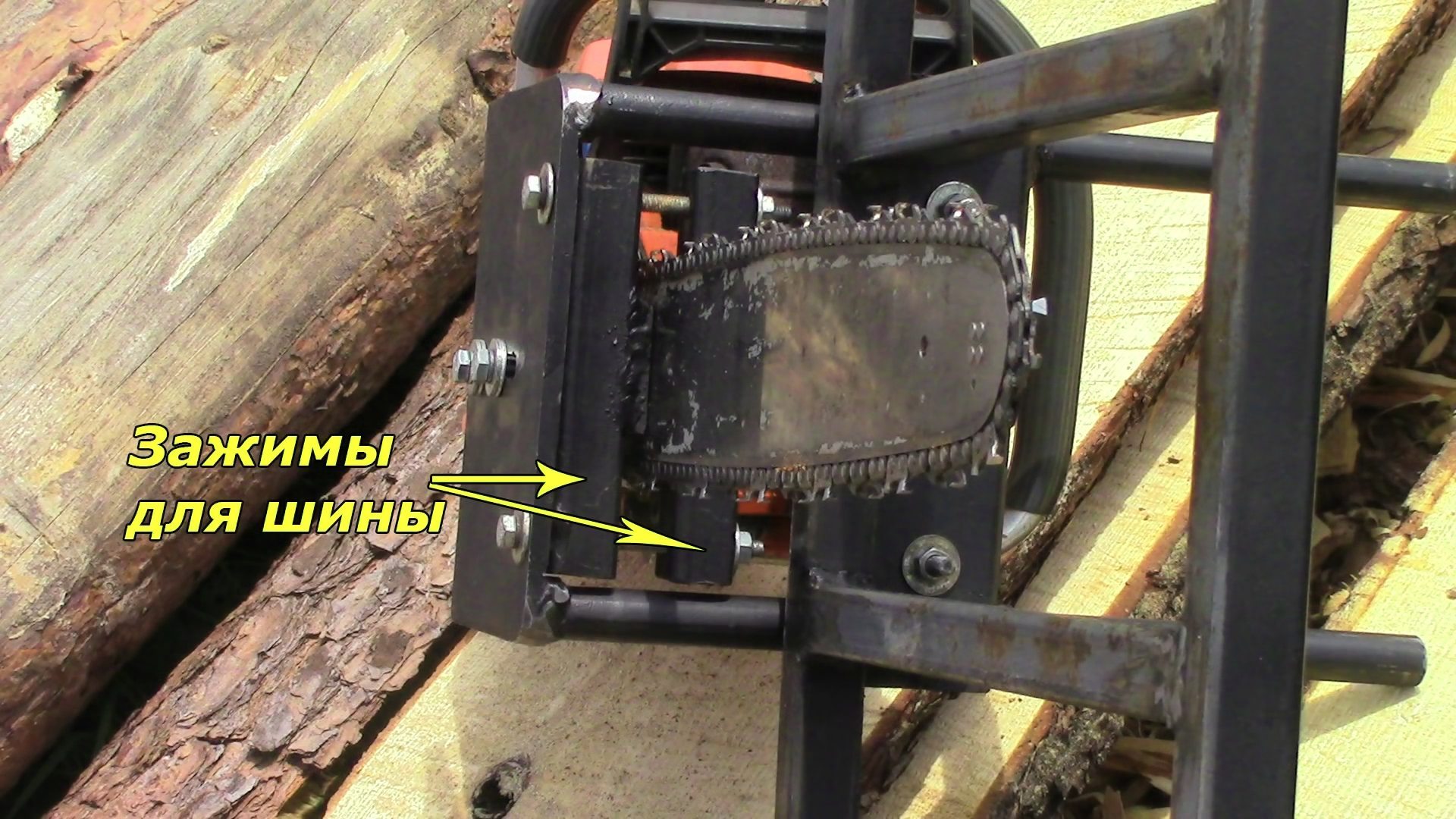

Сборка режущей части

Режущая часть представлена шиной и электродвигателем, соединенными между собой. Вся конструкция помешается в металлическую рамку, которая крепится на вертикальную прочную ось. Иными словами, рамка, в которой заключена пила, будет иметь возможность двигаться по вертикали внутри еще одного каркаса. Это движение будет происходить за счет направляющей оси.

Первым этапом станет

изготовление каркаса, в котором будет установлена шина. Каркас имеет форму прямоугольника. С одной стороны шины он крепится к вертикальной оси, которая обеспечивает вращение.

Звездочка, которая обеспечивает движение шины, имеет центральное отверстие. В него нужно вставить ось из крепкого сплава, который обладает высокой прочностью. Отлично подойдет низкоуглеродистая сталь. Ось противостоит движению шины по горизонтали, то есть сама шина имеет горизонтальное положение в пространстве, а ось вертикальное. С двух сторон на ось одеваются подшипники вплотную к шине — это помогает избежать вертикального смещения режущей части. После этого сверху одеваются втулки, которые зажимают подшипники.

Верхняя часть оси крепится к металлическому профилю. Противоположная часть профиля приваривается к рамке, в которой устанавливается электродвигатель. Таким образом, прямоугольник формируется следующим образом: нижняя часть – шина, с двух сторон от нее ось и электродвигатель, верхняя часть – планка.

Такая конструкция не позволяет шине во время работы давать люфт.

Электромотор и ведущий барабан крепятся в противоположной части от оси. Для их крепления к шине понадобятся оставшиеся детали от электропилы. Электромотор устанавливается на жесткий корпус. Здесь следует учесть большую вибрацию, а значит, основа для двигателя должна быть очень жесткой. Со стороны двигателя приваривается металлическая ось или жесткий профиль. Именно за счет него вся режущая конструкция будет перемещаться по вертикали, чтобы обеспечить распил бревна в нужном месте.

Перенос корпуса с пилой на основу

Следующим этапом является перенос всей конструкции на основной каркас, который имеет форму параллелепипеда. Этот каркас устанавливается на ролики, которые будут двигаться по рельсам и распиливать бревно. Боковые стороны представляются собой сваренную рамку из толстого металла. Сверху они скрепляются между собой. Иными словами, вид спереди будет напоминать букву П, установленную на рельсы.

Расстояние между боковыми стойками равняется 1-1,5 метрам и рассчитывается, исходя из длины шины: оно должно быть немного больше. Сами боковые стойки имеют такую ширину, чтобы внутри можно было установить конструкцию с режущей основой. Если эта конструкция имеет ширину 60 см, то ширина боковых граней должна быть такой же. Делается этого с тем расчетом, что внутри одной из стоек будет установлена пила. Ось, по которой она двигается, крепится сверху и снизу внутри боковой рамки.

Таким образом, движение по вертикали обеспечивается за счет оси. Движение по горизонтали происходит с помощью роликов, которые катятся по рельсам.

Изготовление циркулярной пилы из ручной дисковой

Для домашнего мастера наличие дома циркулярной пилы — вопрос жизненной важности. Сделать ее вполне реально своими руками. Самый простой вариант сделать циркулярную пилу – это использовать ручную дисковую пилу. Для изготовления станка конструкцию уже имеющейся пилы переделывать не нужно. Достаточно изготовить для нее стол. Очевидно, что пила будет закреплена под столешницей, а диск через специальное отверстие находится над ней.

Для изготовления стола понадобятся деревянные бруски 40*40 и фанера. Делается квадратное основание с длиной сторон 80 см и высотой 40 см.

В качестве столешницы берется квадратный лист фанеры, лучше всего использовать лакированную или ламинированную — она обеспечивает гладкость и легкое скольжение. В центральной части делается пропил для диска. По углам заранее просверливаются отверстия для крепления столешницы к столу.

Снизу к столешнице крепится дисковая ручная пила. Легче всего это сделать болтами. Шляпки нужно тщательно утопить в поверхности.

Для включения пилы требуется зафиксировать на ней кнопку включения, а вилку питания вставить в розетку, которая будет подключена к кнопке пуска.

Для удобства использования можно с одной из сторон прикрепить металлический уголок, который послужит продольным упором. Для его передвижения можно сделать пропилы под прямым углом к диску, а перемещение осуществлять, ослабляя и затягивая болты, которые фиксируют этот упор.

Циркулярка из электропилы – это простой и недорогой вариант для домашнего использования. Конечно, при установке инструмента толщина столешницы украдет немного от диска, но в целом, для бытовых нужд этого варианта вполне хватит.

Пилорама своими руками фото видео инструкция

Для производства пиломатериалов человек создал пилорамы. Одним из распространенных типов является шинная пилорама. В данной пилораме рабочим органом является цепная шина с надетой на нее цепью. Учитывая, что при изготовлении такой рамы не требуются фрезерованные или другие сложные в изготовлении детали, то ее можно сделать самому.

Назначение

Шинная цепная пилорама, как и любая другая, предназначается для продольной распиловки бревен с целью получения пиломатериалов. Шинной эта рама называется потому, что в ее конструкции используется пильная шина. Шина, по аналогии с цепной пилой, устанавливается в комплекте с пильной цепью.

Основными преимуществами шинной пилорамы являются ее простота в изготовлении и универсальность. Многие производители в качестве рабочего органа и его привода используют обычную бензопилу. Вот и универсальность: сначала бензопилой заготовили и раскряжевали деревья, а затем, установив пилу в раму, распилили их на необходимый пиломатериал. Продольная распиловка бревна таким механизмом может производиться с высокой точностью прямо на месте заготовки бревен, в лесу.



Типы шинных пилорам

Простота конструкции пильной шины позволяет использовать ее с любым приводом. Поэтому шинные пилорамы разделяются по виду двигателя:

  • бензиновые, с четырехтактным двигателем внутреннего сгорания;
  • электрические, с трехфазным асинхронным электродвигателем большой мощности.

Установка в качестве силового агрегата электродвигателя имеет смысл в том случае, если предполагается использование пилорамы как стационарного устройства. Из-за того, что пилорама используется, как правило, на открытом воздухе, то предпочтительной будет комплектация ее асинхронным двигателем.

Пилорама шинная электрическая подразумевает значительное потребление электроэнергии, поэтому устанавливать необходимо двигатель мощностью не менее 3кВт. Естественно, для питания столь мощной машины нужен кабель с большим сечением проводов. При продольной распиловке бревен с использованием электрической шинной пилорамы следует учитывать, что в этом механизме рабочий орган подвижный и может передвигаться на расстояние до 6 м. Обеспечение нормальной работы механизма в таких условиях требует, чтобы кабель был не только мощным, но и хорошо изолированным. В то же время он должен быть гибким и подвижным.

Бензиновый двигатель, устанавливаемый на шинную пилораму, избавляет оператора от забот с кабелем, тем самым повышая мобильность пилорамы. Но и у бензинового двигателя есть недостатки. Например, если на машину устанавливается обычный бензиновый двигатель, то для его запуска необходим аккумулятор. Если же устанавливается привод от бензопилы, то нужно быть готовым к запуску двигателя обычным шнуровым стартером.



Особенности конструкции

Можно считать, что шинная пилорама приобрела окончательный вид и готова к пилению древесины. Не спешите и не надейтесь выполнить все идеально быстро и точно. Пилорама должна пройти еще испытания, а оператор должен научиться на ней работать. На этом пути вас могут подстерегать определенные негативные моменты:

Схема подключения электромотора пилорамы.

  1. Шинная пилорама в верхней части тяжелее. Центр тяжести, находящийся на большой высоте, вызывает сильные отклонения в направлении шины. Пиломатериал будет иметь ощутимую «волнистость». Вибрация ощущается оператором очень сильно. Выхода два: либо расположить двигатель от пилорамы ниже, либо увеличить вес нижней части.
  2. Пилорама двигается по направляющим только при большом усилии со стороны оператора. Если колеса пилорамы не имеют избыточного трения с направляющими, то причина неудобства заключается опять же в расположении центра тяжести. Конструкция нуждается в противовесе двигателю.
  3. При пилении происходит остановка цепи. Частое явление при неправильной регулировке сцепления. Вам достаточно просто подтянуть ролики сцепления или укоротить тросик.

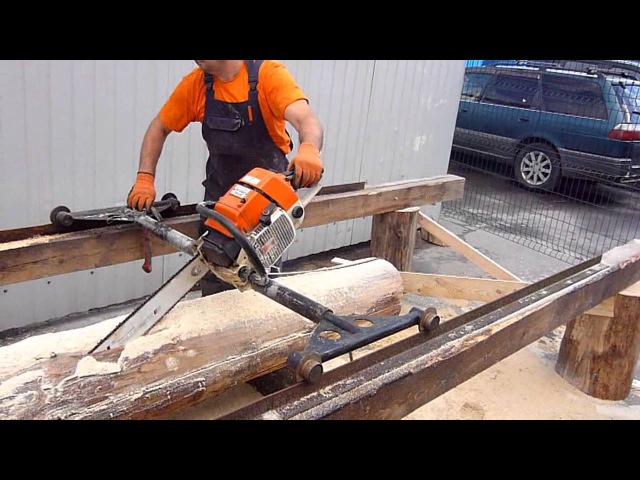

Первоначально шинные пилорамы изготавливались на основе бензопилы.

Это вызывало ряд серьезных неудобств. Подача дерева и работа с акселератором бензопилы была возможна только при участии двух человек. Описанная выше конструкция пилорамы позволяет успешно работать на ней и одному человеку. Двигая режущую часть пилорамы, оператор видит все моменты пиления и может самостоятельно регулировать скорость подачи шины на ствол дерева. Обычно на один пропил бревна в 4 метра затрачивается около 5 минут. Бензопила сделает эту работу несколько быстрее, но качество среза не будет таким же ровным, как при использовании шинной пилорамы.

Читать также: Ремонт сварочных инверторов форум

Пилорама из бензопилы может иметь стационарное расположение шины. Подается в этом случае само бревно. Не обязательно, чтобы при этом присутствовало несколько человек. Обеспечивается подача за счет использования цепей от сельскохозяйственной техники. Такая цепь фиксируется к подвижной тележке, на которой располагается бревно. Цепь закрепляется на звездочках, одна из которых должна быть расположена рядом с оператором и иметь ручку для вращения. Такие самоделки работают ничуть не хуже остальных. Недостаток только в том, что такие шинные пилорамы требуют от человека дополнительной нагрузки на руки и определенных навыков пиления.



Изготовление пилорамы своими руками

Перед началом работ по созданию пилорамы нужно определиться с типом подачи. Можно сделать так, что подвижным будет сам материал (бревно), а можно – рабочий орган. При выборе типа с подачей материала необходимо учесть, что площадка для размещения механизма должна быть вдвое больше, чем при подаче каретки. Помимо этого нужно предусмотреть высокую точность расположения полозьев, по которым будет двигаться бревно, их постоянную очистку от опилок.

Для изготовления самодельной шинной пилорамы с подачей каретки необходимы следующие материалы и инструменты.

  1. Чертеж конструкции.
  2. Металлический уголок размером 50х50 для подстаночного пути (длину смотри в тексте ниже).
  3. Труба прямоугольная металлическая 60х60 для создания каретки.
  4. Труба круглая металлическая для закрепления силового агрегата.
  5. Лист металла 1 м2, толщиной 3-4 мм.
  6. 4 металлических колеса с осями.
  7. Запчасти от пилы (шина, цепь, ведущая звездочка).
  8. Электродвигатель.
  9. Сварочный аппарат с электродами.
  10. Электродрель и набор сверл.
  11. «Болгарка».
  12. Разметочный инструмент (линейка, мел или маркер).

Длина уголка для подстаночного пути определяется по следующей схеме: длина будущей заготовки (бревна) + расстояние от крайней опоры (колеса) до края шины, умноженное на 2, + 10 см запаса. Размеры труб определяются размером каретки, который зависит от типа применяемой шины.

Этапы сборки распиловочного механизма

В первую очередь необходимо из квадратных труб сварить конструкцию, которая внешне похожа на ящик, у которого нет стенок, дна и крышки. Одна (нижняя) короткая сторона будущей каретки должна быть длиннее верхней на 10-15 см в во все стороны. На выступающие части труб закрепляются колеса.

На следующем этапе с одной стороны устанавливаются круглые трубы, по которым площадка двигателя будет перемещаться «вверх-вниз». Это необходимо для регулировки размера будущего пиломатериала.

Затем изготавливается сама площадка для двигателя: на листе железа размечаются отверстия для крепления электродвигателя. Затем к площадке приваривается еще одна плоскость, на которой закрепляется непосредственно шина от бензопилы. К этой же площадке прикрепляется ось, на которой закреплена ведущая звездочка цепи. Крепление шины нужно сделать таким образом, чтобы сохранить возможность регулировки натяжения цепи. Плохо натянутая цепь может порваться при пилении, а сильно натянутая приведет к излишней нагрузке на ось ведущей звездочки, перегреву шины, что приведет к ее деформации и выходу из строя.

Следующий этап подразумевает установку шкива на ось ведущей звездочки и соединение этого шкива и шкива электродвигателя приводным ремнем.

Заключительным действием будет размещение питающего кабеля на площадке и электрическое присоединение двигателя к сети.

Так как шинная пилорама снабжается электродвигателем большой мощности, то необходимо особое внимание уделить защите работающего от возможного поражения электротоком. Все места подключений должны быть закрыты крышками с уплотнителем, кабель должен иметь не менее 2-х слоев изоляции, и располагаться так, чтобы исключить его попадание в зону работы пилы.

Установка конструкции на основу

Основа пилорамы, или подстаночный путь, собирается по принципу лестницы: две основные направляющие из уголка укладываются на какое-либо основание и соединяются между собой поперечными соединителями. При монтаже основы необходимо предусмотреть размещение на ее перекладинах винтов, которыми будет зажиматься исходный материал (бревно). Понятно, что без применения таких винтов, закрепить бревно на основе будет невозможно.

Собранная каретка устанавливается на основу, путем холостого проката каретки по всей длине, проверяется легкость, плавность и ровность ее движения. Проверяется работа кабеля без включения двигателя.

После проведения всех проверок пилораму можно включать в работу.


Самодельная пилорама: особенности обслуживания

Шинные пилорамы ничем не отличаются в обслуживании от обычной бензопилы. Шина (ведущая звездочка) требует подачи масла, иначе она может просто заклинить. Цепь нуждается в регулярной заточке. Шинные пилорамы работают в очень плотном режиме, поэтому дешевые цепи для них покупать не стоит, так как они быстро будут выходить из строя или их придется постоянно затачивать.

Лучше выбрать дорогую цепь фирменного производства с каленой режущей кромкой. Она прослужит очень долго и неприхотлива к древесине. Шинные пилорамы не стоит использовать для изготовления пиломатериалов из сухих стволов деревьев, имеющих высокую плотность. Такая пилорама успешно работает при пилении сырой сосны, ольхи, березы.

Жителям небольших городков или поселков отлично известно, какую в их жизни роль играет любое деревообрабатывающее оборудование, которое, скорее всего, приходилось многим применять в своей работе. В наше время строительный рынок пестрит большим количеством разных моделей деревообрабатывающего оборудования, причем самыми востребованными являются пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, что отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.

Содержание:

Предназначение шинной пилорамы

Человек давно использует древесину разных пород для изготовления предметов, что необходимы ему для жизнедеятельности. В течение этого времени люди работали над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые использовались раньше, практически канули в лету. Пришли им на смену более современные и удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.

Любое строительство или обслуживание построек сопровождается большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок или деталей мебели. Все это, безусловно, вы можно приобрести в розницу в торговой сети, однако при покупке новенькой шинной пилорамы все расходы окупятся быстро, и с помощью собственного деревообрабатывающего станка вы построите дом, баню, гараж, дачный домик и летнюю беседку.

Основное назначение самодельной шинной пилорамы состоит в высококачественной продольной распиловке брёвен любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса и распиловки тонкомера. Пилорамы данного типа разработаны для производства небольших партий пиломатериалов, обработки нестандартных бревен и получения особого размера заготовок.

Шинные пилорамы не требуют для монтажа большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безусловно, цепная пилорама не станет заменой оцилиндровочному станку или венцевому резаку, но резать брус и изготавливать доску вы сможете своими руками. На фото шинных пилорам вы увидите, что различают станки, которые работают от электрической сети и являются стационарными установками, а также автономные варианты, работающие на бензине, с которыми можно выезжать в лес и заготавливать нужный пиломатериал.

Конструкция шинной пилорамы

Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического двигателя, шины и цепной пилы. Станина пилорамы имеет небольшой вес, поэтому её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно сравнительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, – на складе лесоматериалов или строительном участке.

Можно распиливать на шинной пилораме брёвна почти любой длины. А если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается очень выгодным при возведении дома или дачного домика для производства перекрытий.

Достаточно простой и удобной является конструкция прижимных упоров. Два прижима располагаются в конце и начале бревна, бревно винтами прижимают к упорным флажкам. В процессе распиловки можно опустить упоры на соответственный уровень.

Подвижную тележку можно смонтировать из стальной плиты, что имеет толщину 5-6 миллиметров. На ней предусматривают штурвал и упорный уголок. Затем ее ставят на ролики или подшипники. В качестве цепи для передвижения тележки можно применять цепь от комбайна. Использование заточенной цепной пилы продольного пиления гарантирует наличие ровной поверхности распила. Такую пилу фиксируют на специальной каретке, которая посредством рельс движется по станине.

Читать также: Домашний шиномонтаж своими руками чертежи

Ее роль отлично выполняют два стальных швеллера, что имеют длину 8 метров и высоту 0,14 метра. На расстоянии метр-полтора по всей длине швеллеров проделывают отверстия, в которые принято устанавливать стяжки, к примеру, из отрезков водопроводной трубы. Вся конструкция изготовленной своими руками шинной пилорамы требует установки на стойки.

Силовым агрегатом на шинной пилораме может выступать трёхфазный электрический двигатель, который имеет мощность 5,5 кВт, или можно применять автоматический четырехтактный бензиновый мотор, мощностью 5,5 лошадиных сил. Скорость пиления в данном случае составляет соответственно 18,6 и 9,7 метров в секунду. Электродвигатель размещают сверху на специальных приваренных уголках.

Шина и цепь на пилораме применяются обычные. При распиловке жёсткость шины исключает появление ряда дефектов, таких как, к примеру, волна, а точность распиловки доходит до ±1 миллиметра на 6 метров длины. Во время распиловки шиной толщина пропила не является больше, чем при использовании дисковой пилы. В конце устанавливают удобное фиксирующее устройство на шинное пилораме, что предназначено для закрепления бревна.

Принцип работы шинной пилорамы

Принцип действия шинной пилорамы схож с работой пилорамы ленточной. Бревно в процессе обработки лежит неподвижно, а распил осуществляется при помощи пилы, которая закреплена на движущейся каретке. Главное различие между этими моделями кроется в применении в работе цепной пилы, прикрепленной к шине.

Пильная цепь является намного дешевле тех, что установлены в ленточных пилорамах, быстрее и легче подготавливается к работе и отличается продолжительным сроком службы. А вот ленточное полотно нельзя использовать после работы на протяжении 10 часов, чтобы оно восстановило свои свойства. Если неправильно произведена заточка или разводка зубьев, то ленточное полотно приходит в негодность, а пиломатериал получается плохого качества или непригодным для использования.

Таким образом, использование в частном хозяйстве ленточного полотна сопряжено с множеством проблем. Пильные же цепи, что применяются в шинных пилорамах, не нуждаются в подобном уходе и тщательной подготовке к работе, о чем свидетельствует видео о шинной пилораме своими руками. Цепь затачивают и сразу же устанавливают на пилораму. К тому же даже при плохом качестве заточки не пострадает качество распила: оно будет отличным за счет жесткости шины, а волнистость и бочкообразность не возникнут ни при каких обстоятельствах.

Шинные пилорамы можно устанавливать в любых помещениях, если выполняется условие защиты электрического оборудования от воздействия осадков. Это должны быть закрытые помещения или открытые площадки. Пилораму размещают на ровной площадке. Под рельсовый путь при ее отсутствии принято ставить анкера. Рельсовый путь и шину на каретке выставляют горизонтально.

Распиловку на шинной пилораме совершают в горизонтальной плоскости, перемещая при этом ручным способом каретку с шиной. Перемещение проводят по направляющим элементам относительно обрабатываемого бревна, что расположено неподвижно. Ручку регулировки высоты поворачивают вручную, опуская или поднимая шину.

Для увеличения времени полезной службы новой цепи предварительно рекомендуется её погружать в масло и выдерживать в нем ночь. Если износилась ведущая звездочка, нельзя надевать на нее новую цепь, так как необходимо поменять старую звездочку, как показано на видео о шинной пилораме. Следите во время работы цепи за её натяжением, которое должно быть тщательно отрегулированным, и за смазкой шины, поэтому регулярно закачивайте масло масленкой в носовую звездочку шины.

Интенсивная работа на шинной пилораме вызывает надобность произведения регулярной заточки пильных цепей. Заточку в среднем принято делать каждые полтора – два часа, зависимо от плотности распиливаемой древесины. Для заточки пильной цепи нужно использовать заточной станок, который легко подстраивается под любой шаг пилы и угол заточки. Чтобы не допустить остановки процесса распиловки, рекомендуется всегда под рукой иметь запас запасных пильных цепей.

Изготовление шинной пилорамы

Шинная пилорама, изготовленная своими руками, станет надежным помощником в подсобном хозяйстве. Станину принято производить из 2 стальных швеллеров, что имеют длину 8 и высоту 0,14 метра. Кроме этого применяют металлические уголки или рельсы. Заготовки нужны такие, которые имеют идеальную прямую форму. По длине швеллеров проделывают отверстия диаметром близко 14-16 миллиметров на расстоянии приблизительно 1,5 метров, что можно увидеть на чертежах шинных пилорам.

В соответствии с количеством отверстий необходимо изготовить специальные стяжки из отрезков трубы для водопровода. Детали нужно закрепить при помощи болтов или шпилек с резьбой. Составляющие конструкции пилорамы, что предварительно подготовлены, нужно собрать вместе и установить на стойки. Число стоек зависит от длины. Крайние стойки размещают на расстоянии до одного метра от конца направляющих.

Для придания конструкции жесткости следует рационально зафиксировать раскосы. Затем установите подвижную тележку, которую получиться смонтировать из стальной плиты, толщиной 4-6 миллиметров, а длиной — 0,6 метров, зависимо от размеров электродвигателя. Для тележки подберите зажимные пластины и прокладки.

Элементы отвечают за обеспечение свободного передвижения механизма, как показано на видео о самодельных шинных пилорамах. При этом одновременно необходим предельно минимальный зазор. Стяжка прокладок выполняется с помощью болтов. Устраните поперечный люфт, прикрепив к тележке упорный уголок. Тележка может устанавливаться на ролики или подшипники.

На вале электрического двигателя напресован алюминиевый профиль с двумя ручьями. Усилие от мотора через два ремня передается на шкив, что размещается на режущем кронштейне. Шкивы, что по внешней кромке имеют диаметр 80 миллиметров, можно взять от мотоблока. Ведомый шкив усилие передает через валик, вращаемый на двухподшипниках, на звездочку, а потом на пильную цепь.

Читать также: Как сделать забор и калитку

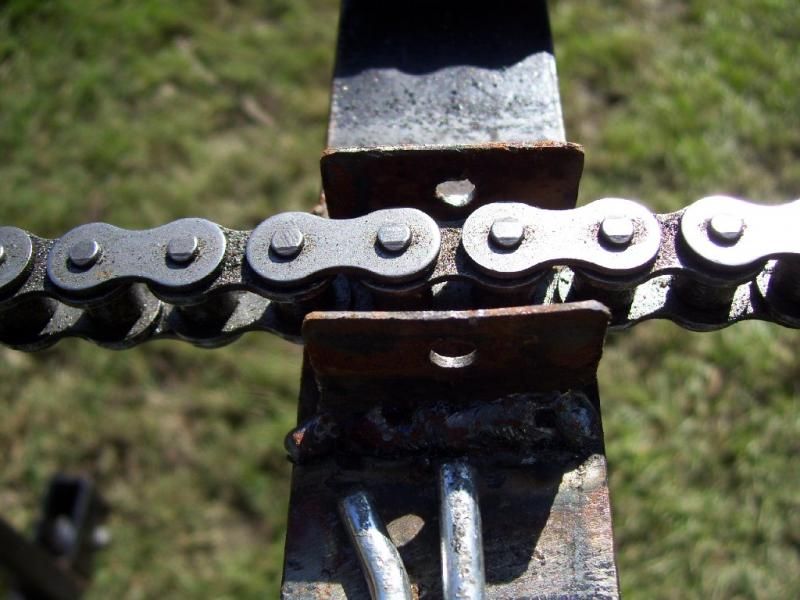

Цепь используется с целью передвижения тележки с пилой и мотором. Цепь на шинной пилораме должна быть хорошо натянутой, как на фото самодельной шинной пилорамы. Натяжение ремней и цепи можно делать вручную, фиксируя двумя болтами с гайками. Можно дополнительно поставить на натяжитель цепи натяжной болт, но усилий щипцов хватает, чтобы цепь была хорошо натянутой. Рекомендуется для облегчения работы цепи смазывать её постоянно машинным маслом.

Штурвал монтируют на одной из втулок звездочек, которые располагаются по краям направляющих. После этого можно заняться изготовлением фиксирующего устройства для бревна: в трубы диаметром 3-4 сантиметра вставляются подвижные штанги, что в стопор входят на необходимой высоте винтом М8. Закрепляются поверх штанг прижимающие детали, которые имеют длину не менее 1,5 сантиметров и кулачковые зажимы.

Использование самодельной пилорамы

После того, как сделали самодельную шинную пилораму, можно приступить к её монтажу. Пилораму устанавливают на направляющие рельсы с помощью четырех опорных роликов. Ролики можно переделать из натяжителей того же мотоблока. Запомните, что шина и цепь должны быть специальными для продольной распиловки. Чем цепь будет острее, тем легче пилить дерево. В день вам придется менять от 2 до 4 цепей. На фото шинных пилорам можно посмотреть характеристики цепи и шины.

Для установки толщины выпиливаемых досок можно установить вертикальный винт, в котором при вращении рамка передвигается с пильным агрегатом. Размер для начала выставляйте по линейке, а когда станете опытным рамщиком, у вас получиться устанавливать толщину заготовок по оборотам винта.

В начале работы закрепите бревно согласно чертежам шинной пилорамы своими руками, откройте на бачке с маслом кран, запустите электрический двигатель, опустите винтом рамку и можно начинать движение шинной пилорамы. Усилие, с которым по рельсам будет перемещаться пилорама, небольшое. Этот показатель зависит от толщины бревна, породы и сучковатости дерева, состояния древесины — сухая или свежая, а также от уровня наточенности цепи.

Изготовленная своими руками пилорама способна пилить любую древесину, но желательно использовать свежезаготовленную, а не высушенную, как говориться, запаренную. Пилить легче хвойные бревна, мягкие лиственные породы — ольху, клен, тополь, осину, тяжелее — ясень, вяз, дуб. Тяжелее всего работать с запаренной акацией, потому что у этой породы очень плотная и твердая древесина.

Самодельная пилорама способна распилить бревно, максимальная длина которого составляет 7 метров, а максимальный диаметр — 40 сантиметров. Скорость пиления древесного материала можно охарактеризовать так — трехметровая доска из сосновой заготовки, что имеет диаметр 25 сантиметров, пропиливается за 7 минут.

Таким образом, вы узнали, как сделать шинную пилораму самостоятельно. Шинная пилорама отличается высококачественной распиловкой древесины, точностью, компактностью, невысокой ценой шинной пилорамы, простотой конструкции, надежностью, малым весом, эргономичностью при эксплуатации, легкостью транспортировки, долговечностью и безопасностью. Если вам предстоит большая стройка, то самое время подумать об изготовлении шинного станка, что предназначен для продольной обработки бревен.

Далеко не каждый может позволить себе приобрести готовую пилораму. Поэтому находятся умельцы, которые способны смастерить шинную пилораму своими руками в своем гараже. Если придерживаться инструкции и найти все необходимые элементы, то на сборку данного станка уйдет немного времени. Конечно, в процессе работы могут появляться трудности, но это нестрашно, так как у каждого есть право на ошибку, тем более, что в любом случае можно все переделать.

Стационарная конструкция шинной пилорамы

Стационарная установка рамы подразумевает качественную подготовку площадки для работы. Это может быть либо хорошо уплотненная грунтовая площадка, но лучшим вариантом будет установка рамы на ж\б плиту, или забетонированную площадку. Не лишним будет создание несущей решетки под направляющие, по типу ж\д путей.

Здесь действует одно правило: чем ровнее и прочнее будет основание под конструкцией станка, тем точнее и качественнее будет полученный пиломатериал.

Как видно из статьи, создание шинной пилорамы своими руками не такой уж сложный процесс, который к тому же, приведет к значительной экономии средств. К примеру, разница в цене между пиломатериалом и исходным сырьем может достигать двухкратного размера, а иногда больше.

Мини-пилорама своими руками: дисковая и шинная


При строительстве деревянного дома, бани или хозяйственных построек намного выгоднее распиливать брёвна самостоятельно, изготавливая из них доски требуемой длины и ширины. Для этих целей требуется специальная пильная установка. Оборудование заводской сборки имеет большую производительность и высокое качество, но при этом стоит неприлично дорого. Целесообразнее и экономнее собрать мини-пилораму своими руками, купив для неё минимум расходников.

Инструменты, необходимые для изготовления пилорамы

Для изготовления пилорамы своими руками понадобится не много инструментов и материалов. Каркас конструкции делают преимущественно металлическим, так как он более устойчив к влиянию окружающей среды и износу, особенно если самодельная мини-пилорама предназначена для эксплуатации под открытым небом. В исключительных случаях может применяться и дерево.

Пильный узел и схема работы пилорамы

Для работы понадобятся:

  • Сварочный аппарат и комплектующие к нему.
  • Болгарка, дрель и прочие инструменты.
  • Материал для каркаса каретки и направляющих – труба, уголок или П-образный профиль.
  • Дисковая пила, бензопила или электропила, что зависит от выбора вида самодельной мини-пилорамы.
  • Электрический или бензиновый двигатель и пильные материалы (если пила собирается вручную).
  • Ролики, для движения каретки по направляющим и подшипники для них.
  • Для сборки устройства регулировки уровня распила – домкраты, винты, гайки, ручки и прочие элементы для подъёма и крепления.
  • Для монтажа фиксирующего брёвна устройства – металлический профиль, швеллер, трубы, болты для упоров, фиксаторы с зубьями (для краёв).
  • Дополнительные элементы – шкивы, ремни привода, валы, звёздочки, цепи, тросик или шнур, гвозди, шурупы и другие.

Точный набор инструментов и расходников зависит от выбора её вида, а также от метода монтирования тех или иных устройств – фиксирующего для брёвен, регулирующего толщину будущей доски, передвижного и других. Вариантов сборки много. Каждый мастер монтирует их на своё усмотрение и исходя из имеющихся под рукой деталей.

Подготовительный этап

Процесс изготовления шинной или дисковой пильной мини-установки гораздо менее трудоёмкий, чем при создании самодельной ленточной пилорамы, но всё равно нужно учесть множество факторов:

Схема цепной пилорамы

  • Вес и размер брёвен, обрабатываемых на самодельной мини-пилораме, влияет на длину направляющих и толщину металлических комплектующих.
  • Для тяжёлой и большой древесины необходимо предусмотреть погрузочный механизм или наклонную платформу для закатывания.
  • Высота самодельной мини-пилорамы должна быть подобрана индивидуально для удобства мастера и снижения нагрузок на его спину.
  • Все элементы пильной конструкции должны быть надёжно закреплены так, чтобы отсутствовала какая-либо вибрация.
  • Удобнее в использовании и функциональнее мобильная пилорама, но для неё необходимо дополнительно предусмотреть способ перемещения.
  • Двигатель лучше выбирать трёхфазный, мощностью минимум 3 кВт.
  • Древесина должна фиксироваться так, чтобы в процессе обработки она не «играла», иначе распил получится кривой.

Нюансы рабочего процесса

Для изготовления шинной пилы необходимо учесть:

Чертеж пилорамы с размерами

  • При выборе длины шины с цепью и мощности двигателя надо учитывать диаметр кругляка для распиливания – чем больше, тем длиннее и мощнее.
  • Мощность пилы напрямую влияет на сложность процесса производства – чем мощнее оборудование, тем быстрее и легче распил.
  • Использование электричества для питания установки гораздо выгоднее и экономнее, чем применение бензиновых двигателей.
  • Цепь следует выбирать ту, что предназначена для продольного пиления (оптимально 3*8).
  • Обычных цепей хватает ненадолго, чтобы уменьшить затраты на их замену рекомендуется приобретать твердосплавные разновидности.

Перед сборкой дисковой пилы учитывается:

Схема крепления кронштейнов и штанги пилорамы

  • Диаметр выбранного дискового режущего полотна напрямую влияет на трудоёмкость и скорость распиливания – чем больше, тем легче и быстрее.
  • Пилорама может выполняться в 2 вариациях – с ручной подачей древесины на дисковую пилу или с движением пилы вдоль неподвижного кругляка.
  • Двигатель должен быть установлен максимально далеко от места распиливания.

Прежде чем начать сборку, необходимо определиться с видом самодельной пильной мини-установки, её размерами, конструктивными особенностями и требуемой производительностью. Следующий шаг – подготовка всего необходимого (ориентироваться нужно по чертежу). Только после выполнения описанных действий можно приступить непосредственно к монтажу.

Пошаговая инструкция изготовления пилорамы

Процесс изготовления каждого вида самодельной пилорамы имеет много общих этапов, но всё-таки сильно отличается. Поэтому важно рассмотреть пошагово весь алгоритм для шинной и дисковой мини-пилки в отдельности.

Сборка самодельной шинной пилорамы

Для изготовления шинной мини-пилорамы понадобится электрический или бензиновый двигатель и цепная пила. Проще использовать готовую электрическую или бензопилу, но брать необходимо мощные профессиональные модели.

Шинная пилорама с бензиновым двигателем — схема

Процесс монтажа включает в себя следующие этапы:

Сборка мини-пилорамы

  • Выполняется каркас из профиля или швеллера, состоящий из направляющих и установки для фиксации брёвен (потребуется сварка и болгарка).
  • Изготавливается каретка на роликах (не менее 4), которая предназначается для перемещения пилы вдоль кругляка.
  • Для движения каретки требуется предусмотреть ручной привод (приводное колесико и вороток колодца или другой).
  • Подготавливается каркас для установки пилы, который должен быть подвижным, чтобы можно было поднимать и опускать уровень распила.
  • Подъёмным может быть механизм фиксации брёвен (используются домкраты), в этом случае пила делается неподвижной.
  • Монтируется наклонная платформа для закатывания кругляков на устройство фиксации или подъёмник.
  • Устанавливается, надёжно закрепляется и настраивается готовая или сборная пила.
  • Проводится закрепление деталей – подтягивание болтов и установка поддерживающих уголков для исключения биения и вибрации.
  • Осуществляется проверка работоспособности пилки на холостом ходу.

На фото показаны основные элементы шинной пилорамы

Сборка самодельной дисковой пилорамы

Чтобы самостоятельно собрать дисковую пилораму, необходимо следовать одному из приведённых ниже алгоритмов.

Схема регулировки пилорамы

Подача бревна на диск:

  • Посредством сварки изготавливается надёжная металлическая рама.
  • На раму устанавливается плита с прорезью под диск (металлическая, иногда деревянная).
  • Зазор между плитой и диском должен быть минимальный.
  • Под плитой устанавливается двигатель, соединённый с валом пилы через повышающий обороты шкив.

Движение диска вдоль бревна:

Схема самодельной дисковой пилорамы

  • Монтируется устройство для крепления бревна в неподвижном состоянии, параллельно которому устанавливаются рельсы.
  • Изготавливается металлическая тележка с роликами или колёсами для движения по рельсам.
  • На тележку ставится двигатель, 2 шкива и диск.
  • Диск выступает за край тележки и между ними имеется небольшой зазор.
  • Шкивы выполняют функцию ременного привода, один соединён с двигателем, а другой — с валом диска.
  • Для регулирования толщины доски подготавливается домкрат, выдвигающий диск вперёд или возвращающий его в исходное положение.
  • На ручке тележки крепится кнопка пуска.

Дисковая пильная установка может собираться и аналогично шинной, с той разницей, что вместо цепной пилы на каретку устанавливается диск.

Видео по теме: Домашняя пилорама своими руками


Ленточная, дисковая самодельная пилорама

Содержание

Древесина — один из древнейших материалов, которым и поныне пользуется человечество. Без нее не могут обойтись ни в строительстве, ни в производстве мебели, ни во многих других областях, где требуется достаточно прочный, легко обрабатываемый недорогой материал.

Самодельная дисковая пилорама

А изготовление деревянных изделий своими руками может быть не только профессиональным, но и любимым делом, которое приносит кроме пользы еще и удовольствие.

Общие данные

Работа с древесиной начинается с распиловки ствола дерева на доски, брус или рейки. И в этом случае, наиболее подходящим устройством для получения из бревна соответствующих пиломатериалов, является пилорама:

  • дисковая;
  • цепная;
  • ленточная;
  • дисковая угловая (углопильная).

Все эти типы распиловочных станков можно сделать своими руками для использования в домашнем хозяйстве или на небольшом производстве. Самодельная пилорама, при всей своей неказистости, будет работать ничуть не хуже заводской.

При этом она сэкономит массу денежных средств и поможет стать настоящим специалистом в области деревообработки.
к меню ↑

Дисковая пилорама

Сделать своими руками дисковую пилораму наиболее просто, так как для этого не понадобятся какие либо особые знания. Достаточно изучить несколько готовых проектов, или позаимствовать принцип работы и особенности компоновки у заводских образцов.

Дисковая пилорама сделанная своими руками

Очень хорошо зарекомендовала себя самодельная дисковая пилорама, устроенная по промышленно изготовленным изделиям с названием «Урал» и «Корвет»:

  • «Урал» — дисковая пилорама позволяющая работать с заготовками диаметром до 800 мм и получать от 65 до 75% выхода обработанной древесины. Производительность составляет до 10м³ за смену;
  • «Корвет» — углопильная дисковая пилорама, которая может работать с сырьем до 1000 мм в диаметре.

Самодельная дисковая пилорама состоит всего из нескольких узлов:

  • станины;
  • электродвигателя;
  • дисковой пилы.

Все остальное (привод, схема электропитания, система подачи и крепления древесной заготовки) добавляется к этим частям в соответствии с собственными желаниями и возможностями.

Самый простой вариант мини пилорамы представляет собой стол, с прикрепленным снизу валом, на котором расположен зубчатый диск, вращающийся в узкой щели столешницы. Привод осуществляется посредством передачи вращательного момента через ремень от электродвигателя.

Для изготовления станины (стола) потребуются металлические уголки или деревянные брусья, из которых можно сделать каркас, на котором затем закрепляется рабочий стол.

Дисковая пилорама УРАЛ

Режущие диски также можно сделать своими руками из стального или дюралевого листа толщиной 3 мм. Размер (диаметр) диска должен быть в пределах 50 см и его достаточно оснастить всего двумя-тремя зубьями. Этого вполне достаточно для работы практически с любой породой дерева.

Сделать режущие зубья можно из сломанного сверла или твердосплавной стали. Угол реза у них должен быть выдержан в пределах 30 градусов, а задние углы не менее 15 градусов. После закрепления зубьев на диске, его необходимо сбалансировать, для того чтобы избежать ненужной вибрации при вращении.
к меню ↑

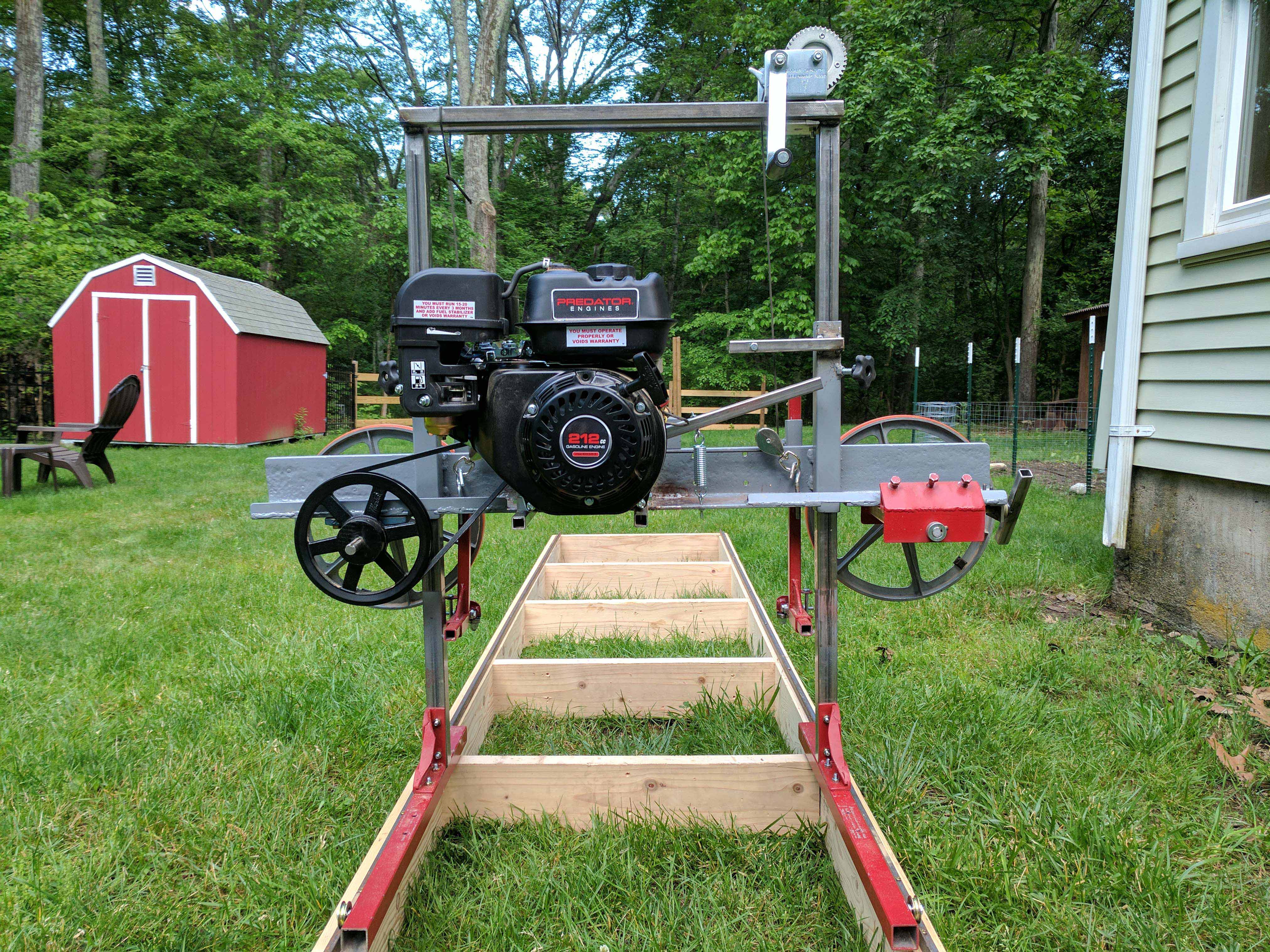

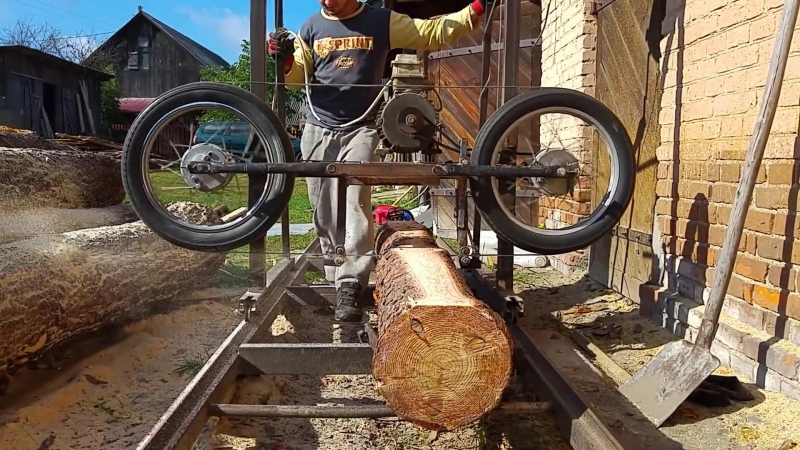

Ленточная пилорама

Более точным определением такого мини устройства, сделанного своими руками, является выражение — самодельная шинная пилорама. Потому что зачастую, пильная лента такого устройства, расположена на двух обычных автомобильных колесах от легковушки.

Ленточная мини пилорама может иметь такие основные характеристики:

  • каркас высотой 1,2 м с шириной и глубиной по 0,9 м;
  • направляющие рейки (рельсы) по которым происходит передвижение каркаса шириной 0,9-1,2 м и длиной до 8-10 метров.
  • пильная лента расположена на колесах с шинами R13 любой стандартной высоты и ширины;
  • ленточная пила, соединенная в кольцо, имеет длину в 2,66 м.

Общий вес движущейся на роликах по направляющим конструкции обычно не превышает 50 кг, а сами направляющие могут быть сделаны разборными.

Схема устройства дисковой пилорамы

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Поэтому слово мини — вполне подходит для такого устройства, так как при необходимости его легко можно перевозить в разобранном виде даже на легковом автомобиле.
к меню ↑

Конструкция

Для того чтобы сделать такую мини пилораму достаточно придерживаться следующих принципов:

  • создать движущийся на роликах (по направляющим) каркас, на котором будет закреплена ленточная пила на колесах и привод, оснащенный бензиновым или электрическим двигателем;
  • проложить направляющие (рельсы) для передвижения вручную рабочей конструкции при распиловке;
  • предусмотреть элементы крепления заготовки (бревна) между рельсами;
  • оснастить рабочую часть конструкции точным подъемным (опускающим) механизмом для выставления размеров (толщины) будущей доски;
  • обеспечить водяное охлаждение пилы (струя воды из трубки, выведенной от высоко расположенной емкости).

к меню ↑

Принцип работы

Вращаясь на двух колесах, ленточная пила, замкнутая в кольцо, своей нижней частью проходит через древесину, распиливая ее. Для продвижения вперед, необходимо приложить небольшие усилия, толкая подвижную конструкцию перед собой.

Шины на колесах необходимо отбалансировать, для устранения вибрации, которая может повлиять на качество распила. С каждым новым проходом с заготовки снимается слой определенной толщины, которая задается опусканием по вертикали подвижной части с режущим узлом.
к меню ↑

 Угловая пилорама

Углопильная мини пилорама, которую вполне возможно сделать своими руками, позволит получать очень качественные пиломатериалы. Это обусловлено тем, что с ее помощью можно получать доски радиального распила, которые отличаются своим отличным качеством и достаточно высокой ценой.

Основные принципы, которых необходимо придерживаться, для того чтобы сделать такое устройство своими руками, очень схожи с созданием ленточной пилорамы.

Доски полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой.

Необходим движущийся по направляющим каркас с электрическим двигателем и дисковой пилой. Вся разница заключается только в том, что угол пропила может меняться от 0 до 90 градусов, а не быть расположенным строго горизонтально.

Возможно сделать несколько другое устройство — с двумя режущими элементами, которые будут работать поочередно, но поворота не требуют, так как изначально установлены в перпендикулярных друг к другу плоскостях.
к меню ↑

Процесс распила на угловой дисковой пилораме (видео)


к меню ↑

Технология распила

При начале роспуска бревна, пильный диск устанавливается горизонтально. Сделав горизонтальный рез по всей длине заготовки на заданную глубину, при обратном проходе его устанавливают вертикально, и таким образом, он отрезает от бревна доску или брус с нужными параметрами.

Такая технология распиливания позволяет сразу получать пиломатериал конкретной конфигурации (определенного сечения).

В варианте с двумя дисками изменять плоскость распиливания нет необходимости. Сначала проходит горизонтально расположенная пила, а затем она отводится, а к работе приступает другая — вертикально расположенная.
к меню ↑

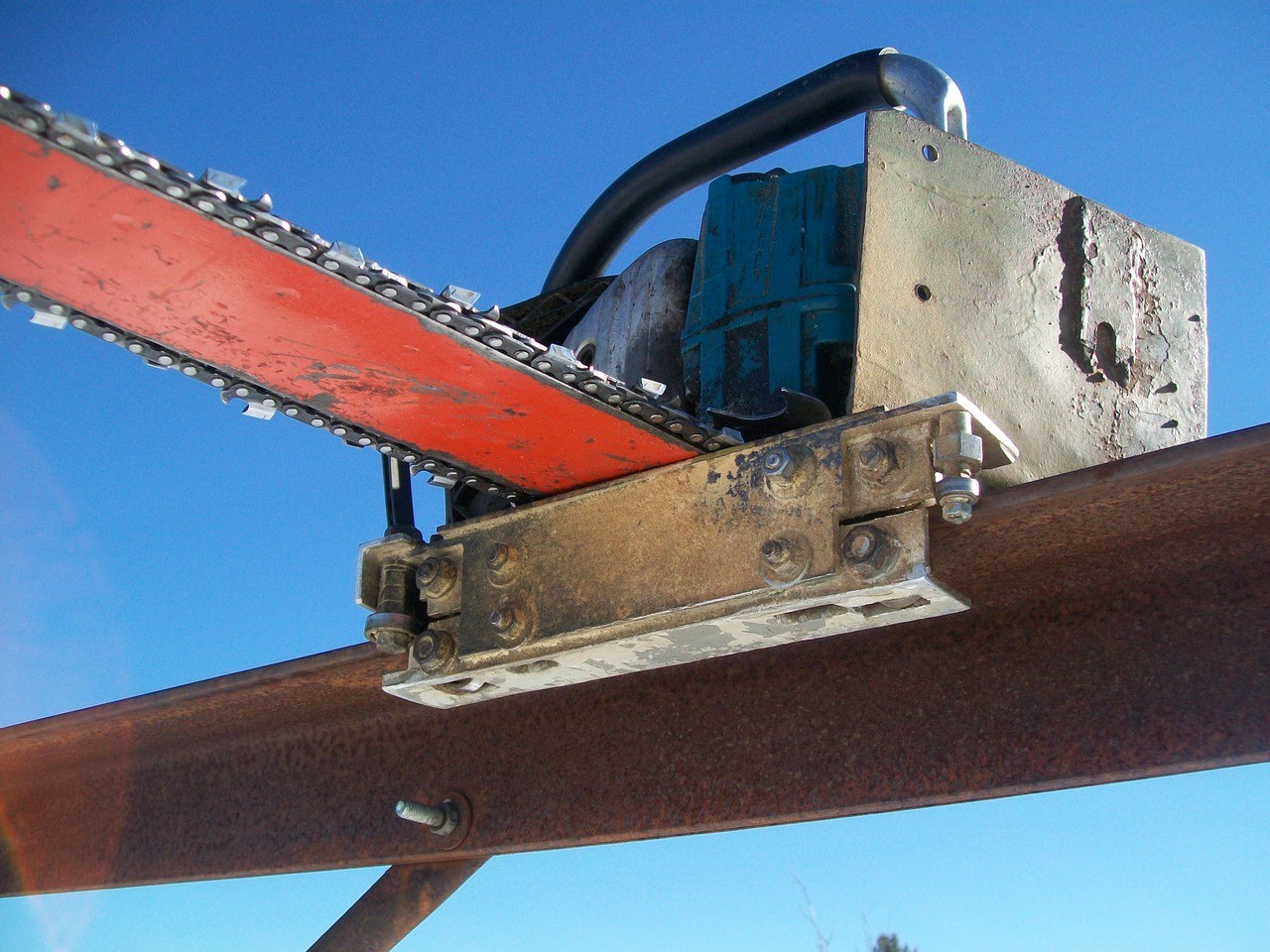

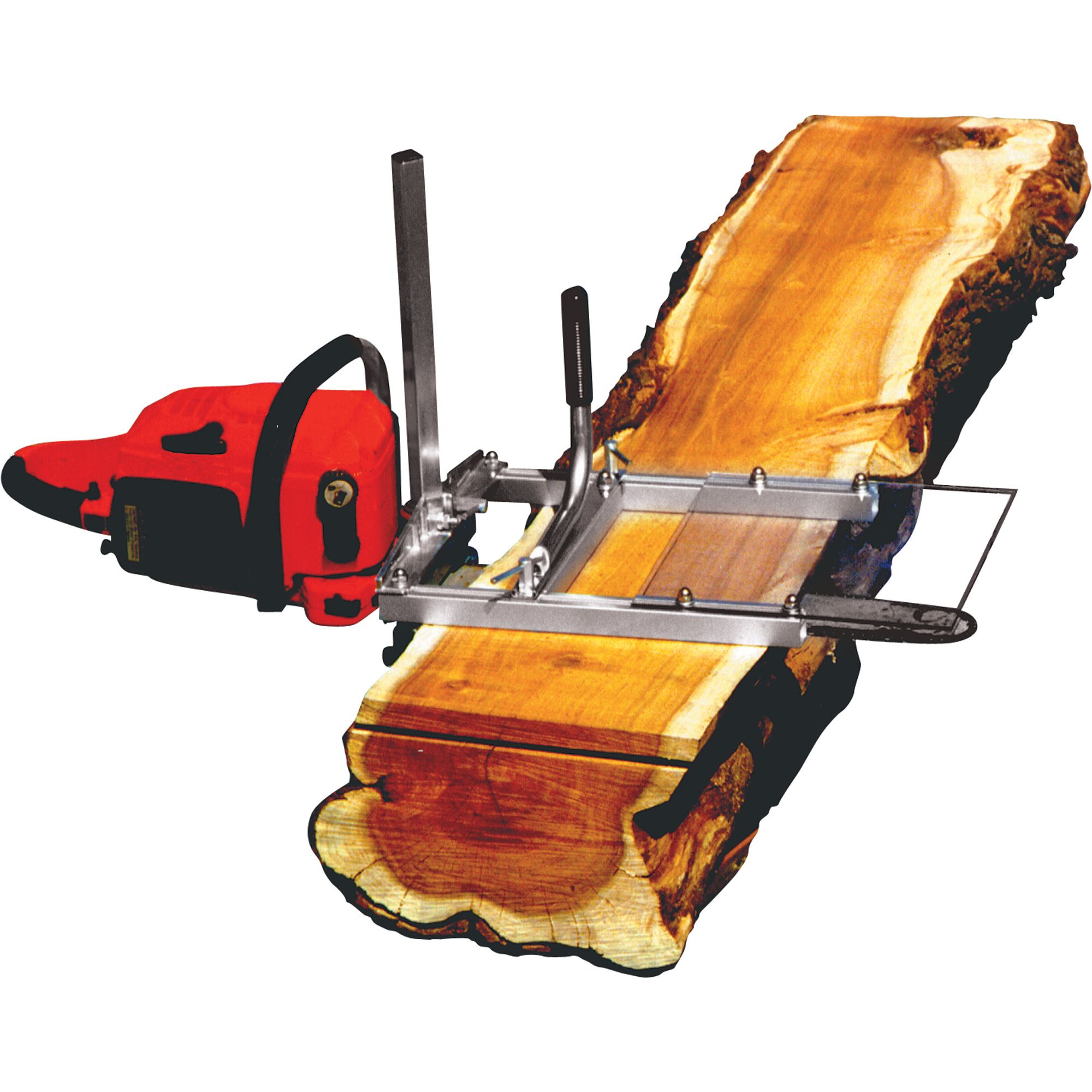

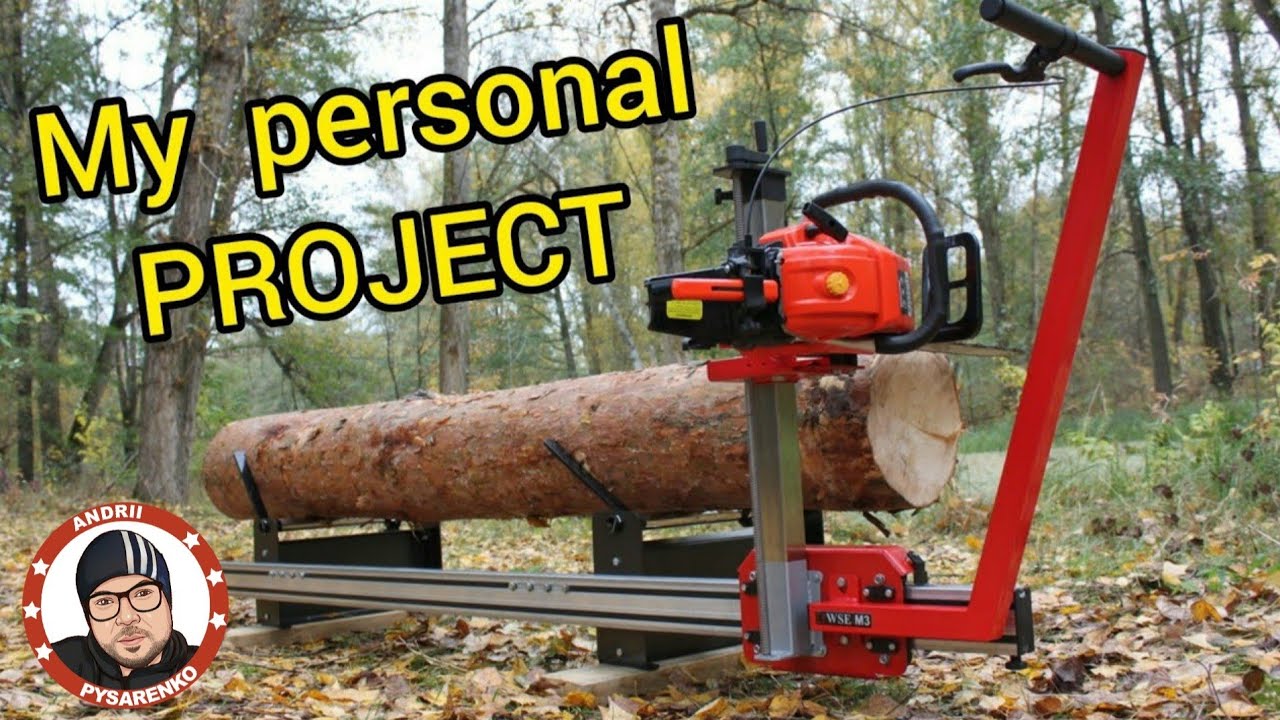

Пилорама из бензопилы

Самодельная пилорама из бензопилы, которую можно сделать своими руками — самый простой вариант мини пилорам из всех представленных выше. Цепная пила уже надежно размещена, имеет привод и не требует каких либо дополнительных устройств.

Процесс распила на самодельной пилораме из бензопилы

Изначально цепная бензопила сконструирована как ручной инструмент. Но для того чтобы провести точный и ровный распил требуется стабильность в движении, чего обеспечить человеческая рука просто не в состоянии.

Поэтому и возникла идея создать устройство (приспособление) обеспечивающее надежное передвижение режущего элемента вдоль распиливаемой заготовки.

Для изготовления своими руками пилорамы из бензопилы потребуется следующие материалы:

  • два швеллера (140-180 мм) длиной 8-10 метров;
  • уголок 50×100 мм длиной 80-100 см 4-5 штук;
  • уголок 40×40 мм;
  • трубы с сечением 35-40 мм с подвижными штангами на них.

Из швеллеров и уголков изготавливается дорожка для передвижения по ней тележки, сделанной из уголков, и установленной на ролики (подшипники). На дорожке устанавливаются закрепляющие элементы для удержания заготовки (бревна) при помощи подвижных штанг.

Бензопила закрепляется на штативе тележки, также как и болгарка на самодельном отрезном станке, с возможностью изменения высоты ее расположения.
к меню ↑

Принцип работы

Заготовка надежно закрепляется посередине направляющих. Бензопила устанавливается на раме тележки в строго горизонтальном положении пилящего узла. При работе тележка передвигается вдоль заготовки вручную распиливая бревно по мере продвижения.

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

 Главная страница » По дереву

Как выбрать шинную пилораму?

Обитателям маленьких городов либо поселков хорошо известно, какую в их жизни роль играет практически любое деревообрабатывающее оборудование, которое, вероятно, приходилось многим использовать в своей работе. В наше время строительный рынок пестрит значительным количеством самых различных моделей деревообрабатывающего оборудования, причем самыми актуальными являются — пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, которые отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.

Для чего нужна шинная пилорама?

Человек давным-давно использует древесину самых разнообразных пород для изготовления предметов, которые нужны ему для жизнедеятельности. На протяжении этого времени люди трудились над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые применялись сначала, фактически канули в лета. Пришли им на смену более современные, а так же весьма удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.

Практически любое строительство либо обслуживание построек сопровождается сравнительно большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок либо деталей мебели. Все это, безусловно, Вы сможете купить в розницу в торговой сети, впрочем, при покупке новенькой шинной пилорамы все расходы окупятся стремительно, и при помощи собственного деревообрабатывающего станка Вы быстро и экономично возведете дом, баню, гараж, дачный домик и летнюю беседку.

Основное предназначение шинной пилорамы состоит в высококачественной продольной распиловке брёвен практически любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса, а так же распиловки тонкомера. Пилорамы данного типа разработаны для производства маленьких партий пиломатериалов, обработки нестандартных бревен и приобретения специального размера заготовок.

Шинные пилорамы не требуют для монтажа сравнительно большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безоговорочно, цепная пилорама не станет заменой оцилиндровочному станку либо венцевому резаку, однако резать брус и производить доску вы сможете своими руками.

Конструкция

Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического мотора, шины и цепной пилы. Станина пилорамы имеет маленький вес, именно поэтому, её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно относительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, — на складе лесоматериалов либо строительном участке.

Можно распиливать на шинной пилораме брёвна почти любой длины. А в том случае, если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается весьма выигрышным вариантом при возведении дома либо дачного домика для производства перекрытий.

Достаточно простой и, кстати, очень удобной является конструкция прижимных упоров. Два прижима располагаются в конце и начале бревна, бревно винтами прижимают к упорным флажкам. В процессе распиловки можно опустить упоры на соответственный уровень.

Подвижную тележку можно смонтировать из стальной плиты, что имеет толщину 5-6 миллиметров. На ней предусматривают штурвал, а так же упорный уголок. После этого ее ставят на ролики либо подшипники. В качестве цепи для передвижения тележки можно использовать цепь. Применение заточенной цепной пилы продольного пиления гарантирует наличие ровной поверхности распила. Такую пилу фиксируют на особой каретке, которая посредством рельс движется по станине.

Ее роль великолепно исполняют два стальных швеллера длиной в 8 метров и высотой 0,14 метра. На расстоянии метр-полтора по всей длине швеллеров проделывают отверстия, в которые принято устанавливать стяжки, например, из отрезков водопроводной трубы. Вся конструкция изготовленной своими руками шинной пилорамы требует установки на стойки.

Силовым агрегатом на шинной пилораме может выступать трёхфазный электрический мотор, который имеет мощность 5,5 кВт, либо можно использовать четырехтактный бензиновый двигатель, мощностью 5,5 лошадиных сил. Скорость пиления в данном случае составляет соответственно 18,6 и 9,7 метров в секунду. Электродвигатель размещают сверху на особых приваренных уголках.

Шина и цепь на пилораме используются обыкновенные. При распиловке жёсткость шины исключает появление ряда дефектов, таких как, например, волна, а точность распиловки доходит до ±1 миллиметра на 6 метров длины. В процессе распиловки шиной толщина пропила не будет больше, чем в процессе применения дисковой пилы. В конце устанавливают удобное фиксирующее устройство на шинное пилораме, которое предназначено для закрепления бревна.

Принцип работы

Принцип действия шинной пилорамы схож с работой пилорамы ленточной. Бревно в процессе обработки лежит неподвижно, а распил производится с помощью пилы, которая закреплена на движущейся каретке. Основное отличие между этими моделями кроется в использовании в работе цепной пилы, прикрепленной к шине.

Пильная цепь гораздо дешевле тех, что установлены в ленточных пилорамах, она быстрее и легче подготавливается к работе, а так же отличается продолжительным сроком службы. А вот ленточное полотно ни в коем случае нельзя применять сразу же после работы в течение 10 часов, чтобы оно восстановило свои свойства. В том случае, если неправильно произведена заточка либо разводка зубьев, то ленточное полотно приходит в негодность, а пиломатериал получается плохого качества либо непригодным для использования.

Таким образом, применение в частном хозяйстве ленточного полотна сопряжено со множеством проблем. Пильные же цепи, которые используются в шинных пилорамах, не нуждаются в подобном уходе и тщательной подготовке к работе. Цепь затачивают и практически моментально устанавливают на пилораму. К тому же даже при плохом качестве заточки не пострадает качество распила: оно будет хорошим за счет жесткости шины, а волнистость и бочкообразность не возникнут ни при каких обстоятельствах.

Шинные пилорамы можно устанавливать в любых помещениях, в том случае, если выполняется условие надежной защиты электрического оборудования от влияния осадков. Это должны быть закрытые помещения либо открытые площадки. Пилораму размещают на ровной площадке. Под рельсовый путь при ее отсутствии принято ставить анкера. Рельсовый путь и шину на каретке выставляют горизонтально.

Распиловку на шинной пилораме делают в горизонтальной плоскости, перемещая при этом ручным способом каретку с шиной. Перемещение проводят по направляющим элементам относительно обрабатываемого бревна, что расположено неподвижно. Ручку регулировки высоты поворачивают вручную, опуская либо поднимая шину.

Для увеличения времени полезной службы новой цепи заранее рекомендуется её погружать в масло и выдерживать в нем ночь. В том случае, если износилась ведущая звездочка, ни в коем случае нельзя надевать на нее новую цепь, поскольку нужно сменить старую звездочку. Следите во время эксплуатации цепи за её натяжением, которое должно быть тщательно отрегулированным, и за смазкой шины, следовательно, регулярно закачивайте масло масленкой в носовую звездочку шины.

Насыщенная работа на шинной пилораме вызывает надобность произведения регулярной заточки пильных цепей. Заточку в среднем принято делать каждые полтора — два часа, зависимо от плотности распиливаемой древесины. Для заточки пильной цепи необходимо применять заточной станок, который легко подстраивается под практически любой шаг пилы и угол заточки. Для того чтобы не допустить остановки процесса распиловки, рекомендуется всегда под рукой иметь запас запасных пильных цепей.

чертежи самодельных пилорам. Как сделать ее из электропилы в домашних условиях самому?

При необходимости работы с большим объемом древесины или досок появляется необходимость создания такого устройства, как самодельная пилорама. Кто-то думает, что лучше сразу купить заводской вариант, но при желании сделать подобное приспособление своими руками серьезного труда не составит даже в домашних условиях. Главное – понять, какой объем работ предстоит осуществить, какую древесину требуется обработать, а также выбрать наилучший вариант пилорамы, чтобы выполнить эту задачу.

Как сделать ленточную пилораму?

Если говорить о ленточной пилораме, то ее можно сделать только при наличии сварочного оборудования, ведь без соединений такого типа ее построить невозможно. Для ее создания потребуется иметь следующие элементы:

  • аппарат для сварки;
  • бетономешалку;
  • пассатижи;
  • болты с гайками;
  • электродрель;
  • болгарку;
  • ключи гаечные;
  • сверла по металлу и бетону;
  • стройуровень;
  • слесарные струбцины.

Кроме того, нужны будут такие материалы:

  • профильная и стальная трубы;
  • пара винтов большой длины с гайками;
  • 50-миллиметровый уголок из металла;
  • ролики либо шарикоподшипники;
  • двигатель бензиновый либо электрический;
  • колеса и ступицы от легкового авто;
  • цепная передача;
  • цемент;
  • щебень;
  • песок.

Потребуется еще иметь чертеж устройства.

В принципе, чтобы на руках была простейшая схема такого устройства, достаточно нарисовать уменьшенную его копию и указать размеры каждого составляющего элемента.

При создании проекта длина устройства должна быть не короче 600 сантиметров, а ширина – 300. Лишь при таких габаритах можно создавать пиломатериалы обычных размеров.

После этого требуется рассчитать, сколько нужно будет материала для создания рамы, а также направляющих рельс. Если эксплуатироваться пилорама будет в здании, то полученного чертежа будет достаточно – можно переходить к созданию основания. Именно благодаря ему рама с пильным механизмом сможет нормально двигаться. Плита, где будут поставлены направляющие рельсы, должна делаться так же, как простой фундамент ленточного типа – выливаться на 15-сантиметровой толщины подушке, выполненной с применением гравия и песка.

Можно перед заливанием бетона добавить армирующую сетку из металла. После этого 2 недели бетон должен настояться.

Теперь переходим к пилораме, которая будет делаться с применением колес от легковой машины, мотора и передачи ременного типа. В роли направляющих будет уголок либо швеллер. Материал следует укладывать только параллельно с внутренним ребром, что расположено вверх, на заранее просчитанном расстоянии. После этого между уголками монтируются шпалы, что делаются из трубы профильного типа. Теперь можно начинать сварку поперечных усилителей, которые ни в коем случае нельзя перегреть. После этого остается зафиксировать металлическую конструкцию на основании из бетона с применением анкерных болтов.

На следующем этапе в серединной области полотна следует поставить ложе для фиксирования древесины. Чтобы удерживать круглый лес, к шпалам потребуется приварить стойку с выступами по бокам в форме буквы Н. Далее потребуется сделать пилорамные ролики из шарикоподшипников. На каждую из рамных осей потребуется 2 с диаметром побольше и 4-6 поменьше. Разница будет зависеть от высоты уголкового ребра. Если уголок 5 на 5 см, то она должна составлять 10 сантиметров при равенстве внутренних размеров составных элементов.

Создание рамы стартует с монтажа пары направляющих из трубы, выполненной из стали. Их монтируют вертикально, а потом туда ставят ползуны. Внутренний диаметр должен по минимуму отличаться от диаметра внешнего типа труб направления. Теперь делаем кареточную станину из трубы профильного типа. Она должна иметь вид конструкции прямоугольного типа, на которую потом потребуется установить путем сваривания направляющих в вертикальном положении, а снизу – ось, оснащенную подшипниками.

После этого с 2 сторон труб направляющего типа монтируется винтовой механизм, что будет отвечать за вертикальную транспортировку каретки. Гайку следует приварить к ползуну, а шпильки большой длины устанавливают в верхней области рамы.

Лучше будет смонтировать шпильник на подшипники с 2-х сторон.

Чтобы механизм винтового типа вращался синхронно, требуется на каждую шпильку приварить маленькие звезды с велосипеда одного и того же диаметра. А между ними требуется сделать цепную передачу с применением цепи с велосипеда. Чтобы обеспечить перманентное натяжение цепи, должен использоваться ролик, оснащенный на рычаге пружиной.

Вместо шкивов в такой пилораме допустимо применить колеса и ступицы от заднеприводной легковушки. Для легкого вращения привода следует осуществить сборку подшипникового узла, что будет приварен с 2 сторон к кареточной поперечине. На одну монтируется шкив, куда потом будет передан крутящий момент от электро- либо бензодвигателя.

Чтобы улучшить безопасность использования пилорамы, следует в нижней области каретки у каждого колеса сделать узел пильной поддержки, состоящий из оси, где присутствует определенное количество шарикоподшипников. Со стороны ступицы, где поставлен шик, устанавливаем двигатель. Если установлен ДВС, то чтобы натянуть клиноременную передачу, потребуется ролик подпружиненного типа.

Если это электродвигатель, то пилорама должна ставиться на небольшой основе, что может перемещаться горизонтально. Остается только установить емкость для омывающе-смазывающей жидкости, откуда подводится трубка к узлу резки. Над ним монтируется кожух из металлоуголка и жести. Можно начинать использование полученного устройства.

Делаем цепную модель

Если говорить о цепной модели, то принцип сборки такой пилорамы будет похож на устройство, упомянутое выше. Разница будет лишь в том, что здесь основным действующим элементом будет пила цепного типа. Конструкция такой модели пилорамы будет проще, а ее размеры – меньше, по сравнению с ленточной. А получается, что сделать ее будет легче. Цепную модель следует установить на ровной площадке, чтобы обеспечить к ней полноценный доступ.

Сборка подобной модели пилорамы стартует с необходимости сформировать каркас из металлопрофиля. После сборки основной части существует необходимость проделать несколько дырок технологического типа с соблюдением максимальной точности. Количество будет зависеть от шаговой длины. После этого стартует сборка стоек и последующая установка станины. Потом следует создать вспомогательные ребра жесткости. То есть получается каркас конструкции цепного типа.

Также потребуется создать подвижную тележку собственноручно. Тут следует приготовить основу и закрепить на ней упор, прокладки, а также крепления и зажимные пластины, ведь такая модель будет с электродвигателем. После этого производится монтаж тележки к каркасу, закрепление мотора с пилой, натяжение цепи. На этом создание цепной модели пилорамы будет завершено.

Другие варианты

Следует сказать, что существуют и другие типы пилорам, которые можно создать самостоятельно. Среди наиболее популярных можно назвать такие:

  • угловая;
  • из бензопилы;
  • шинная;
  • рамная;
  • пилорама логосоль.

Мы остановим свое внимание на рассмотрении первых двух моделей.

Угловая

Если у человека появилась необходимость распилить большое количество досок, то одним из решений, которое может помочь осуществить задуманное, будет дисковая либо угловая пилорама. Она является многофункциональной и может применяться для осуществления довольно большого количества различных работ. Подобную конструкцию будет выгодно делать самостоятельно по причине того, что цена заводского образца крайне высока. Для ее сборки следует использовать соответствующую чертежную документацию и убедиться, что требуемые инструменты и материалы присутствуют в наличии.

Сначала нужно осуществить сборку каркаса из металлических труб, а также собрать направляющие, что будут иметь хорошие показатели прочности. Все стыки требуется крепить с применением сварочного аппарата. В качестве направляющих правильнее всего будет использовать рельсы, после чего потребуется осуществить сборку каретки.

Отметим, что в процессе создания требуется обращать много внимания на точность значений показателей, что отображены в чертежной документации.

В дисковые либо угловые пилорамы обычно устанавливают довольно мощные бензиновые моторы. Иногда бывают модели с двигателем от мотоблока. Установка двигателя на каркас такой конструкции и соединение с рабочими частями производится с использованием спецотверстий. Чаще всего подобные устройства оборудуются передачей цепного типа, но в ряде случаев такое решение может стать причиной перегревания привода. Кроме того, при сборке подобной модели не следует забывать о технике безопасности. Все следует перепроверить перед запуском такого самодельного устройства.

Из бензопилы

В быту часто получается так, что слишком большая пилорама не нужна. То есть требуется небольшой станок. Существует несколько разновидностей мини-пилорам, которые имеют средние размеры, и при необходимости их можно легко транспортировать, куда требуется. Такими можно назвать модели из электропилы либо из циркулярки. Но чаще всего рассматриваемое устройство создают с использованием бензопилы, что будет центральным элементом подобной конструкции.

Для сборки пилорамы из бензопилы нужно иметь под рукой следующие элементы:

  • рельсы;
  • 2 швеллера;
  • уголки.

Стартовать сборочные работы будут с создания каркаса, где следует проделать несколько техотверстий. После этого осуществляется монтаж стяжек, сделанных из металлической трубы. Их закрепление производится с применением болтов крепежа в отверстия, что были проделаны ранее.

Во время осуществления монтажа следует производить контроль над тем, чтобы углы между частями обязательно были прямыми.

Чтобы усилить каркас, следует установить несколько жесткостных ребер. Теперь следует сделать подвижную тележку из плиты, выполненной из стали. Снизу крепится сваркой пара уголков, после чего она ставится на подшипники либо ролики. Сверху приваривается пара уголков, нужных для креплений, куда будет прикрепляться бензопила. На финальном этапе работ следует произвести установку специальной конструкции, куда будут крепиться бревна, которые требуется обработать.

Полезные советы

Пилорама, сделанная своими руками – отличный инструмент, который реально может пригодиться каждому. Учитывая, что она является агрегатом повышенной опасности, не будет лишним перед ее созданием проанализировать, где она будет располагаться. Тут потребуется:

  • гараж;
  • сарай;
  • любое подсобное помещение с бетонным фундаментом.

Место, где будет размещаться пилорама, должно быть проветриваемым и освещенным, там должно быть много пространства. Можно разместить ее и на открытом воздухе, но потребуется поставить навес.

Если пилорама имеет электродвигатель, то при создании много внимания требуется уделить установке проводки, а также требуемых автоматов и переключателей. Кроме того, следует обратить внимание при сборке на режущие и подвижные элементы, что являются источником повышенной опасности. Естественно, что при использовании подобного устройства следует соблюдать все нормы безопасности.

Еще один важный момент – после сборки пилорамы и перед стартом проведения работ следует проверять составные элементы устройства, его крепления, и насколько конструкция устойчиво расположена на основании.

Первый пуск устройства можно производить только после выполнения всех требуемых рекомендаций. Речь идет о следующих моментах:

  • контроль исправности кабелей и их соединения;
  • проверка цельности заземления;
  • отключение устройства при коротком замыкании, или если требуется произвести замену пилы;
  • стоит находиться далеко от патрубков, откуда выбрасываются опилки;
  • отличное закрепление бревна на рельсах при работе с устройством.

Как можно убедиться, создание пилорамы собственноручно – процесс, который требует внимания и определенных знаний. В то же время каждый человек в принципе может сделать простейшую пилораму. Главное – иметь требуемые инструменты, материалы и чертежи устройства и четко понимать, что конкретно делается и с какой целью.

Как сделать ленточную пилораму своими руками, смотрите в видео.

4 урока фрезерования пиломатериалов на самодельной бензопиле

Мы зеленеем за ушами и начинаем нашу автономную усадьбу. Одна из вещей, которая вдохновляет нас в этом образе жизни, — это возможность исследовать альтернативные проекты. При планировании нашей усадьбы мы провели массу исследований о том, как фрезеровать пиломатериалы самостоятельно, стоит ли строить самодельную бензопилу, использовать самодельную бензопилу и попробовать ее в первый раз было одновременно страшно и захватывающе. Вот несколько вещей, которые мы усвоили сразу после наших первых сеансов самодельного фрезерования бензопилой

.

Выберите прядь, подходящую для вашей самодельной бензопилы

Конструкция каждой бензопилы немного отличается.Наша самодельная мельница на Аляске была разработана для нашей бензопилы Stihl MS660 92 куб. См с 36-дюймовым стержнем. Это означает, что он довольно большой, но и пила тоже. Мы не были уверены, что будем инвестировать в коммерческую фабрику, поскольку на самом деле не знали, что было связано с фрезеровкой собственного пиломатериала и было ли это выгодное предприятие. Нам нужен был завод быстрее, чем мы могли его доставить, потому что наши проекты были готовы к запуску сейчас, а не через 3 недели. Поэтому мы настроили нашу мельницу, чтобы она соответствовала имеющемуся у нас прутку 36 дюймов. С помощью нашей самодельной мельницы мы можем разрезать брусья шириной до 28 дюймов.Так что, хотя наша планка намного длиннее, нам пришлось тщательно собирать деревья.

Мы измерили деревья по талии и торцу, чтобы убедиться, что они подойдут для нашей самодельной бензопилы на Аляске позже, когда мы будем рубить собственные пиломатериалы.

Одна из причин, по которой мы путешествуем по нашей древесине, выбрали эту землю для своей усадьбы. чтобы гарантировать, что он не станет негабаритным для нашей мельницы. Мы тщательно выбирали деревья, которые подходили бы к узкому месту, основываясь на самом широком диаметре у основания дерева. Хотя мы не фрезеровали окурки деревьев, но мы знаем, что когда мы доберемся до них, у нас не возникнет внезапно новых проблем, связанных с тем, что они не подходят для нашей мельницы.Соблазнительно пойти за большими деревьями только потому, что в них есть тонна опор для досок, но вам нужно учитывать пределы вашей лесопилки и то, сможете ли вы получить все эти пиломатериалы или брусья, которые вам нужны, не тратя впустую совершенно хорошие. бревно.

У нас под рукой есть новая мельница — мини-мельница Гранберга, которая поможет нам рубить большие деревья, так как она предназначена для обрезки боковых сторон бревна без его вращения. Это поможет нам спилить более крупные деревья, чтобы наша пила могла уместиться, а также производила мгновенно используемые балки и брусья.Мы опубликуем статью об этой мельнице и уроках, которые мы с ней извлекли, как только у нас будет возможность протестировать ее.

Не падайте с места, где вы не можете добраться до них бензопилой или лебедкой

После большого успеха фрезерования первых двух деревьев мы повалили сосну здорового вида, но из-за наклона мы опасались, что она может упасть в неправильном направлении. Мы решили пойти с наклоном и упасть туда, куда он естественно хотел. Это означало падение его на склон холма.Безопасность была первой заботой. Чтобы добавить оскорбления к травмам, основанным на его укладке, нам было очень трудно использовать наш квадроцикл, чтобы лебедкой перемещать секции после резки на ровное место, где мы могли бы их измельчить.

Использование нашей лебедки для квадроциклов весом 2500 фунтов для установки бревен на место для фрезерования с помощью бензопилы на Аляске. Эта вещь потрясающая, и наши спины тоже нам благодарны!

Урок, усвоенный здесь, заключается в том, что вам либо понадобится более сложная система трелевки или лебедки для извлечения секций бревен, либо найти способ фрезеровать бревна на склоне холма.В нашем случае для первой секции мы решили фрезеровать ее на склоне холма. Это оказалось очень сложно и опасно. Часто во время фрезерования бревно двигалось или хотело катиться только из-за сил, прилагаемых к нему при фрезеровании. Все закончилось хорошо, бревно превратилось в хорошие чистые плиты, и никто не пострадал.

Однако мы сломали систему стеллажей на нашем квадроцикле. Было не очевидно, что только один сварной шов держал его вместе с основной рамой. Этот сварной шов оборвался при подъеме лебедки. Я рад, что мы узнали об этом тогда, а не в более критическое время.Местная ремонтная мастерская устранила проблему и правильно прикрепила стойку, а также мы обнаружили блок для захвата, который поможет нам перемещать лебедку из более безопасного места, а также использовать всю мощность лебедки нашей лебедки для квадроциклов 2500 фунтов.

Это заставляет меня переосмыслить, какие деревья собирать в будущем, и если я решу собирать урожай на склоне холма, мне придется придти с более надежным планом добычи, поскольку фрезерование на склоне холма просто рискованно.

Если вы собираетесь фрезеровать пиломатериалы, используйте верхние секции, а не прозрачные торцы.

При сортировке деревьев и выборе секций для выявления узлов, перекручивания, кармана, ожогов и других дефектов.Это может оказать серьезное негативное влияние на прочность древесины в этой области и может сделать ее непригодной для использования в определенных компонентах, таких как балка или брус.

Первые два дерева, которые мы собрали, были красной елью или пихтой Дугласа. Им около 80-100 лет, и они сами подрезали нижние 2/3 дерева. У верхней кроны еще много ветвей. Где вы найдете ветви, которые, скорее всего, захотите использовать для пиломатериалов или небольших столбов и балок. Там, где древесина становится прозрачной, без веток и других слабых мест, это древесина премиум-класса, которая идеально подходит для самых жестких и прочных балок и столбов.Мы только что фрезеровали верхние части обоих этих деревьев, и они фрезеровали в пиломатериалы.

Мы фрезеровали верхушку двух деревьев красной пихты (пихты Дугласа) и получили достаточно плит, чтобы сделать 46 досок 2 × 6

. Наша самодельная мельница на Аляске сделала идеальную резку 8-футовой секции дерева диаметром 18 дюймов примерно за 10 минут на одну плиту. Чтобы разрезать 5 плит между заправкой и добавлением барового масла, требуется около часа. Мы режем плиты толщиной 1,75 дюйма с острым краем. При толщине бензопилы 0,5 дюйма общее количество пропилов составит примерно 2.25 ”. Из 18-дюймового бревна получится около 6 плит. Ваш последний разрез часто будет самой большой непригодной для использования деталью, поскольку он будет иметь странную форму и в лучшем случае может быть отфрезерован в скамейку или короткую стойку.

Мы разрезали плиты на пиломатериалы больших размеров, используя ножовку, меловую леску и настольную пилу. Все сказанное и сделанное, верхушки двух елей составляли 6 секций по 8 футов каждая. В общей сложности, используя каждый сантиметр пиломатериала, мы произвели около 46 досок 2 × 6. Это потому, что рама и платформа для нашей палубы для джакузи своими руками.Наши общие затраты на производство всего этого пиломатериала, включая топливо, масло для прутка, цепи бензопилы и заточку, составляют около 50 долларов. Стоимость пиломатериалов где-то около 250 долларов. Это небольшая экономия, но чистое удовольствие от производства пиломатериалов бесценно.

Вот каркас для нашей террасы для джакузи! Неплохо для нескольких дней работы. Изготовлен полностью из дерева, фрезерованного на нашей самодельной бензопиле на Аляске

Стойки для раскряжевки повышают безопасность и снижают усталость при использовании бензопилы

Использование лесопилки на Аляске ставит ваше тело в совершенно уникальное положение, когда вы очень низко приземляетесь, чтобы получить необходимое усилие на лесопилке.Размер силовой головки на вашей бензопиле также может быть проблемой для небольших бревен, поскольку она может волочиться по земле, веткам и кустарникам. Это может быть утомительно. Решение, которое мы нашли, — это изготовление опорных стоек, чтобы вытащить секции бревен из грязи, улучшить эргономику при фрезеровании и снизить утомляемость.

Подставка для раскряжевки помогает оторвать бревно от земли и улучшить эргономику для более легкого и безопасного фрезерования.

Мы используем небольшую секцию бревен, которую мы находим вокруг. Вы также можете сделать один из кроны дерева, который может быть непригоден ни для чего другого.Просто вырежьте глубокую букву «V» посередине и уменьшите расстояние между ними примерно на 2/3 длины вашего бревна. Вы даже можете сделать это прямо там, где лежал раздел журнала, чтобы не перемещать раздел далеко. Нам действительно хотелось попытаться переместить секции на более четкие, плоские и легкодоступные, но некоторые секции слишком велики, чтобы перемещаться далеко, поэтому вам придется фрезеровать их как есть.

Разница в усталости и разочаровании из-за раскряжевки стоек огромна. После небольшого проб и ошибок мы обнаружили, что наращивание нескольких секций бревна за один раз — это самый быстрый способ фрезерования, так как вам нужно только один раз настроить фрезер на первые пропилы, а после этого — просто производство.Мы поговорим об этом позже, когда мы научились делать заготовку пиломатериалов быстрее и проще.

Тема Бесплатные самодельные планы пилорамы из бензопилы

Тема Бесплатные самодельные планы пилорамы из бензопилы

«; f.innerHTML = c}; //]]>

Бесплатные планы самодельной пилорамы


Образцы изображений Бесплатные планы самодельной пилорамы
Самодельные планы пилорамы бесплатные модели парового двигателя своими руками
Pin Самодельные планы лесопилки Дизайн дома и дома Бесплатно на Pinterest
Портативные самодельные планы пилорамы для Pinterest
Планы самодельной лесопилки Кроме того, бесплатно Аляскинский завод бензопилы
Самодельный аляскинский лобзик для бензопилы — YouTube
Планы самодельного завода для бензопилы
Планы самодельного лесопильного завода в дополнение к планам самодельного завода по производству ленточной пилы

Бензопильный завод Snik видео 1 — youtube, Хотите посмотреть это позже? войдите, чтобы добавить это видео в плейлист.распиловка сосновой древесины snik saw — электрическая цепная пила мощностью 10 л.с. с автоматической загрузкой.

Самодельная сборка ленточнопильного завода — homemadezone, Обновление: PDF-версия чертежей ленточнопильного завода готова для бесплатного скачивания. Чтобы загрузить чертежи ленточнопильного завода, нажмите кнопку ниже :.

Самодельная бензопила в действии — youtube, Хотите посмотреть это позже? войдите, чтобы добавить это видео в плейлист. пиление древесины на самодельной бензопиле.

Б а б л о н ф л о р а л | уникальный цветочный магазин в Денвере, Добро пожаловать в Вавилон с цветочным дизайном, самый уникальный цветочный бутик Денвера, специализирующийся на передовом цветочном дизайне и уникальных подарках.мы стремимся предоставить.

Epd, inc. соупаковщик из Техаса: главная, Epd, inc. идеально подходит для производителей, которые заинтересованы в продуктах без глютена, казеина, сои и орехов. мы не упаковываем продукцию, содержащую восемь наименований.

Игровая площадка Arduino — arduinousers, :: выставка :: место, где можно делиться проектами и демонстрировать их, пока кто-нибудь не найдет способ классифицировать то, что здесь находится. Не забудьте, что в вашем браузере есть функция «найти».

Learn Бесплатная самодельная бензопила планы лесопильного завода
Так что эта доля заставит меня узнать больше, даже если я новичок в этом случае

Обработка негабаритных бревен бензопилой

На юге Швеции есть компания, или, скорее, семья из нескольких компаний, которые специализируются на обработке негабаритного пиловочника.На их ферме есть три лесопилки, две из которых используются для заготовки крепких бревен диаметром до 180 сантиметров (71 дюйм).

Это объявление:

Это статья, подписанная Торбьёрном Йонсеном на дочернем сайте www.skogsforum.se, который также делал фотографии и снимал фильмы.

Обработка крупногабаритных бревен

Третий лесопильный завод используется для обработки обычных бревен, которые поступают из семейных лесозаготовительных предприятий. Да, они делают это также в сочетании с ремеслами по дереву и лесоводством.Это, безусловно, семья, очень любящая лесное хозяйство и лес.

Это объявление:

«Деревянная семья» Мариндер: Арвид, Моа, Клас-Йоран, Джоэл и Эдвард.

Специализируется на крупногабаритных пиловочниках

Основу бизнеса составляет компания C-G Marinder Skogsförvaltning (Claes-Göran Marinder Forest Management). Отец, Клас-Йоран, и один из его сыновей, Джоэл, в основном работают в этой компании, которая оказывает услуги по ведению лесного хозяйства и закупает древесину на корню.Большая часть закупаемой древесины обрабатывается на трех семейных лесопилках. Особо необычные размеры и древесина специального назначения вызывают большой интерес.

Две лесопилки могут обрабатывать толстые бревна. Немецкий ленточнопильный стан Serra Bavaria SL 130 может обрабатывать бревна диаметром до 130 сантиметров (51 дюйм). Эта мельница увеличена для обработки бревен длиной до 12,5 метров (41 ф). Если бревна слишком толстые для мельницы Серра, во дворе есть еще один вариант.

Арвид Мариндер показывает семиметровое бревно лиственницы, 120 сантиметров у корня и 90 наверху.

Самодельная бензопила для бревен шириной 180 см.

С небольшой помощью производителя переносных пиломатериалов KAMEK Клас-Горан построил свою собственную фабрику по переработке самых крупных бревен. Бревна размером более 70 см (27 дюймов) не нужны шведской промышленности и довольно часто остаются дровами. Однако семья Мариндер считает эти бревна очень ценными. Теоретически в Швеции нет такого бревна, которое не обрабатывала бы эта самодельная мельница.

Пильный брус длиной 225 см (88,5 дюймов) позволяет стану обрабатывать бревна с максимальным диаметром 180 см (71 дюйм).Мельница приводится в действие электродвигателем 18 кВт и имеет автоматическую подачу. Цепь смазывается с обоих концов шины.

Угол пильного полотна делает пиление более плавным.

Прочное дубовое бревно готовится к обработке.

Положить бревно в мельницу очень просто. Балки, которые формируются под бревна, лежат в основе. Бревна, которые кладут на балки, остаются там под собственным весом и не двигаются. Пильный брус можно использовать только горизонтально. Необрезной пиломатериал сушится на воздухе не менее одного года.

Часть пиломатериалов обрабатывается еще одной компанией Marinder Wildwood на ферме, принадлежащей дочери Класа-Горанса Моа. Толстые и ветвистые бревна лиственных пород превращаются в красивую мебель и предметы интерьера. Широкие доски из дуба, вяза и ясеня становятся желанными столами.

Пленка для обработки бревна размером 165 см

Вот пленка, на которой самодельная лесопилка обрабатывает бревно размером 165 см (65 дюймов) в самом широком месте. К сожалению, на полпути цепь задела гвоздь или небольшой камень, и процесс был прерван.Остается только надеяться, что не пришлось затачивать цепь 88,5 ”вручную?

Скорость процесса, когда бревна превышают один метр, невысока. Пильный брус автоматически проходит через бревно в своем собственном темпе, когда оператор вставляет клинья в направляющую пилы, чтобы пила не застряла в бревне. Это необходимо, так как широкие доски тяжелые. Кроме того, это упрощает удаление досок вилочным погрузчиком.

Клинья предотвращают застревание пильного полотна во время процесса.

Крупногабаритные бревна из лиственницы

Сын Арвид Мариндер ведет собственное лесоводческое дело. Время от времени он также вносит свой вклад в производство крепких бревен. Недавно он снес лиственницу в городском парке. Длина корневого бревна составляла 7 метров (23 фута), 120 сантиметров (47 дюймов) внизу и 90 сантиметров (35 дюймов) вверху. Обычная шведская лесопилка к нему не прикоснется, но у Marinder’s это идеальное бревно для мельницы Серра.

Длинные бревна на стане Serra

Как упоминалось выше, на стане Serra можно обрабатывать бревна диаметром 130 см (51 дюйм) и длиной до 12,5 метров (410 футов).Обычно на этой фабрике перерабатываются толстые бревна норвежской ели и сосны обыкновенной, в основном необрезные. Пиломатериал сушат на воздухе в течение одного года, а если он должен использоваться в помещении, он также просушивается дополнительно в помещении.

Очевидная особенность — это изделия большой длины, которые используются для облицовки наружных панелей и ветровых стекол. Также часто требуются длинные и толстые балки.

Мельница Serra может обрабатывать отрезки длиной до 12,5 метров.

Обычная лесопилка для закупленной древесины

Помимо двух лесопилок для толстых бревен, у Marinder также есть лесопилка (в Швеции) для обычных бревен.Этот завод современный по сравнению с двумя другими заводами в семействе, но не так эффективен, как большой промышленный лесопильный завод. На этой фабрике обрабатывается практически вся закупаемая древесина на корню.

Вот фильм, который показывает мельницу Серра, современную мельницу и склад пиломатериалов:

Обожженная древесина

В дополнение ко всему этому, Marinder производит панельную древесину с обожженной поверхностью, обугленную древесину . Якисуги или Сё Суги по-японски. Интерес к обугленной древесине растет, поэтому это дает семье хорошую возможность развивать свой бизнес.

Посещение такой семьи действительно во многих отношениях вдохновляет. Мы еще не упомянули сына Эдварда. Еще он работает с обожженным деревом, вроде того. Он является дилером в Швеции австрийских печей для дров, пеллет и щепы. Все в семье.

Моа Мариндер имеет собственный бренд мебели и предметов интерьера — Wildwood.

Норвежская ель и сосна обыкновенная в длинных штабелях для сушки.

Штабелированные для сушки твердые породы дерева — дуб, ясень, вяз.

Бревна из дуба и вяза могут показаться некрасивыми, но внутри вы найдете пиломатериалы высокого качества.

7 лучших бензопил 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь. Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Если у вас во дворе когда-нибудь было упавшее дерево, вы, возможно, захотели бы найти простой (и недорогой) способ распилить его на пиломатериалы. Цепные пилы, также называемые лесопильными заводами Аляски, предназначены именно для этой цели. Эти удобные устройства позволяют использовать бензопилу для резки чистых, ровных брусьев или досок из бревен, а из-за их портативности вы можете легко поднести бензопилу к упавшему дереву, избавив вас от хлопот, связанных с перемещением огромного, громоздкого бревно.

При покупке пилы для бензопилы необходимо учитывать длину шины для бензопилы, так как от этого будет зависеть, какой размер пилы вам нужен. Также важно, чтобы ваша бензопила была оснащена продольно-резательным полотном — специальной цепью, предназначенной для резки параллельно волокон древесины. Также обратите внимание на режущую способность бензопилы, которая показывает, какую ширину бревна она может обработать, а также ее максимальную глубину пропила. Если вы регулярно работаете с большими бревнами, вам понадобится бензопила, способная делать широкие и глубокие пропилы.

Здесь лучшие бензопилы на рынке.

Окончательный вердикт

Наша лучшая бензопила, 24-дюймовая портативная пила Timber Tuff (вид на Amazon), завоевывает высшие оценки благодаря своей легкой портативной конструкции в сочетании с универсальностью в распиловке пиломатериалов на полезные доски толщиной от 0,2 до 11,8 дюймов. Однако если вы новичок в работе с бензопилой, вам может понравиться простая в использовании бензопила Granberg на Аляске (см. Amazon), которая позволяет быстро обрабатывать пиломатериалы толщиной от ½ до 13 дюймов.

Совместимость с бензопилой

Большинство бензопил универсальны, но есть исключения; Некоторые марки бензопил совместимы только с конкретными марками бензопил, поэтому перед покупкой убедитесь, что рассматриваемая вами мельница работает с той бензопилой, которую вы собираетесь использовать.

Режущая способность

Большинство бензопил имеют регулируемую ширину. Однако имейте в виду, что вы не можете расширить пилу больше, чем размер полотна вашей бензопилы.Также помните, что направляющие пилы занимают некоторую часть ширины — от 2 до 8 дюймов в зависимости от мельницы — так что вы фактически будете ограничены бревнами меньшего размера, чем заявленная режущая способность. Большинство бензопил имеют длину прутка от 14 до 36 дюймов, но есть и сверхмощные, которые имеют гораздо большую длину.

Глубина резания

Обычно глубина реза бензопилы регулируется, но этот диапазон варьируется от производителя к бренду.Как правило, универсальная бензопила имеет глубину пропила от ½ дюйма до 12 дюймов. Однако, если вы планируете распиливать очень большие бревна, существуют бензопилы с глубиной пропила 13 дюймов и более.

Какой размер бензопилы лучше всего использовать с бензопилой?

Фрезерование пиломатериалов — медленная и сложная работа, поэтому вам понадобится бензопила с достаточной мощностью, чтобы справиться с ней. Как правило, это бензопила, а не электрический инструмент. Для наиболее надежной работы вам понадобится бензопила с двигателем не менее 50 куб. См, хотя чем больше, тем лучше, особенно если вы планируете работать с большими бревнами.И хотя требуемая длина вашей бензопилы зависит от размера деревьев, которые вы будете фрезеровать, как правило, абсолютный минимум составляет 20 дюймов, но 24-дюймовая планка дает вам гораздо больше гибкости в поле.

Как работает бензопила?

Бензопилы бывают разных конфигураций, но все они имеют стальную раму с прямыми направляющими, которые крепятся к шине вашей бензопилы. На более крупных или более сложных станках с цепной пилой имеется лестничный кронштейн, называемый опорным рельсом, который находится на фрезерном бревне, но в противном случае вам придется приобрести кронштейн отдельно или сделать свой собственный; многие люди используют настоящую лестницу.

Оператор начинает с закрепления направляющей для перекрытий к верхней части бревна винтами, затем прикрепляет пилу к штанге бензопилы и медленно и осторожно отрезает длину бревна, используя направляющие для перекрытий в качестве направляющих, чтобы сохранить разрез. прямой. Это удалит внешний закругленный слой бревна. Как только это будет сделано, вы можете отложить направляющие в сторону, так как вы будете использовать верхнюю часть бревна в качестве ориентира для последующих распилов.

Сколько времени нужно, чтобы распиливать доски бензопилой?

Фрезеровка бревен бензопилой — задача не из легких.Хотя время, которое потребуется, зависит от мощности вашей бензопилы, вашего уровня мастерства и размера бревна, которое вы разрезаете, в качестве ориентировочного ориентира, на выполнение каждого полного пропила уйдет от 10 до 25 минут.

Что такое отрезная цепь?

Обычная цепь на вашей бензопиле предназначена для пропила по волокон древесины; то есть, чтобы спилить дерево. Однако при фрезеровании бревен вы разрезаете и волокон в продольном направлении, чтобы превратить бревно в прямые доски.Для достижения наилучших результатов вам необходимо заменить обычную цепь бензопилы на рыхлительную цепь, которая модифицирована для резки с учетом волокон. Зубцы рыхлительной цепи расположены под другим углом, чем у обычной цепи, чтобы обеспечить более плавный рез. Рваные цепи сохраняют свою остроту дольше, чем обычные цепи, и более устойчивы к повреждениям, но также требуют меньшей скорости работы, чем обычная цепь бензопилы.

Эта статья отредактирована и обновлена ​​Мишель Ульман, экспертом по инструментам компании The Spruce.Она имеет большой опыт не только в написании обо всех вещах, связанных с домом, но и в выполнении различных проектов DIY, включая ландшафтный дизайн, покраску, напольное покрытие, оклейку обоев, ремонт мебели и простой ремонт. Для этого обзора она рассмотрела десятки заводов по производству бензопил, оценивая каждую по основным характеристикам, дополнительным функциям и отзывам клиентов.

5 простых планов самодельной бензопилы, которые вы должны попробовать

Некоторые люди любят работу своими руками. Если вы хотите спилить бревна или деревья, лучше использовать бензопилу.Используя бензопилу, вы можете аккуратно нарезать ломтик.

Цепная пила — это пилорама, на которой один или два человека распиливают бревна. Мельница для бензопилы используется более 60 лет и зарекомендовала себя как безопасный и надежный инструмент для профессионалов и домохозяек.

Этот инструмент со временем совершенствуется, а вместе с ним и удорожает. На рынке представлено множество профессиональных бензопил. Если вы доверяете своей работе своими руками, вы можете построить бензопилу дома.

Построив самодельную бензопилу, вы можете сравнить профессиональную и самодельную бензопилу.Ниже я расскажу о простых самодельных планах заводов по производству бензопилы:

Руководство по некоторым простым самодельным планам станков с бензопилой

Самодельные вертикальные станки с бензопилой

Кредит: Фото: Instructables.com

Если вы хотите работать с обычной бензопилой мельницу, ее легко можно купить. Будет полезно, если вы сделаете цепную мельницу себе на пользу. Вертикальный стан для бензопилы — это один из заводов по производству бензопилы своими руками.

Эта вертикальная бензопила работает под действием силы тяжести, что повышает эффективность работы.Если хотите продуктивной работы, то можете попробовать изготовить эту бензопилу в домашних условиях. Давайте обсудим всю процедуру.

Для этой процедуры вам необходимо установить опору на глубину трех футов под землей для прочного крепления. Длина стойки составляет восемь футов при размере 4х4. Столб нужно сажать вертикально, но, возможно, это будет не идеально. Если вы хотите построить постоянно, то лучше всего будет бетонный столб.

Для изготовления подставки можно использовать кленовый брусок, сидящий на земле.Затем поместите бревно и используйте клин, чтобы удерживать его прямо. Чтобы бревно не двигалось, можно вбить шурупы через низ бревна с основанием. Насадка не должна находиться в зоне разреза.

Чтобы защитить верхнюю часть бревна от смещения, необходимо использовать тяжелую скобу бревна. Вы можете использовать офсетную стойку для постоянного решения проблемы, но более эффективный и быстрый способ — вбить винт в деревянную скобу.

Затем запустите бензопилу вертикально, и она обеспечит чистый прямой рез.Для прорезания центра вы можете использовать положение под углом 90 градусов. Если вы хотите распилить большое бревно на плоскую грань или квадрат вверх, то вертикальная самодельная бензопила вам подойдет.

Самодельная бензопила без сварки

Бензопилу легко сделать без сварки. Для изготовления бензопилы вам нужно выполнить несколько простых шагов и использовать недорогие легкодоступные материалы. Перед тем, как распилить бревно, необходимо притереть его и вбить винт в бревно клиньями.Таким образом, бревно не сместится во время распила.

Следующим шагом будет изготовление перил на бревне из дерева. Чтобы сделать рейку, вы можете просто вкрутить шуруп между бревном и деревом, чтобы прикрепить их. После этого прикрепите бензопилу с шиной бензопилы над направляющей.

Теперь вы можете резать бревно прямо. Попробуйте использовать точилку для бензопил или лучшую бензопилу для точности.

Самая дешевая самодельная бензопила

Кредит: Фото: YouTube.com

Если вас беспокоит стоимость изготовления бензопилы, этот метод для вас.Следуя этому методу, вы сможете сэкономить не только на удобных инструментах, но и на деньгах.

Чтобы сделать бензопилу, вам понадобится направляющая для бензопилы, чтобы прикрепить бензопилу и легко перемещаться. Для изготовления бензопилы в этом процессе вам потребуются доски, шурупы, гвоздезабиватели и т. Д.

Сначала сделайте каркас для рельса размером 2х4. Так как бензопилой пользоваться опасно, на рельсе можно сделать ползунок. Присоедините бегунок к рейке и потрите верх для гладкости.

Затем создайте вертикальную конструкцию на слайдере, чтобы добавить бензопилу.Для крепления бензопилы нужно проделать отверстие в вертикальной раме. Теперь для безопасной работы можно сделать ручку с бегунком.

Теперь поместите пилу рядом с бревном и нарежьте идеальный ломтик.

Самодельная портативная бензопила

Кредит: Фото: pinterest.com

Если вы заинтересованы в изготовлении бензопилы своими руками, полезно рассмотреть ее преимущества. Если вы сделаете переносную бензопилу, она поможет перемещаться с места на место.

Пара направляющих рельсов, прикрепленных к шине бензопилы, может создать пилу для бензопилы. Для начала нужно соорудить каркас лестницы, который будет прикреплен к колесу. Для временных работ можно построить лестницу из дерева. Но если вы хотите построить надолго, то для изготовления каркаса используйте сталь или алюминий.

Вы должны сделать отверстие на поверхности лестницы, так как вы можете прикрепить направляющую с помощью винта. После размещения направляющей шины с ней легко прикрутить шину бензопилы.

Создав переносную бензопилу, вы можете работать в удобном для вас месте. Просто поместите бревно на лестницу и после закрепления сделайте прямой разрез для нужной цели.

Руководство по легкому стану для бензопилы

Если вы хотите построить завод бензопилы из дешевых материалов самостоятельно, то внимательно прочтите детали, приведенные ниже:

Завод бензопилы известен как простой. Зажимное приспособление бензопилы удерживает направляющую шину внизу и выравнивается по контрольной кромке.Таким образом можно отрезать легкую ровную прямую кромку.

Эта бензопила легко регулируется. Поскольку направляющая шина и направляющие цепной пилы определяют толщину плит, важно отрегулировать расстояние между ними. Было бы полезно, если бы внешняя часть конца мельницы была легко приспособлена к направляющим стержням разных размеров.

Часто задаваемые вопросы

Какой размер бензопилы подходит для бензопилы?

Размер бензопилы зависит от размера бревна.Доступны различные типы бензопил: 24, 30, 36, 48 и 56 дюймов. Как правило, вы можете потерять от 2 до 4 дюймов ширины после присоединения бензопилы к бензопиле. Например, если вы хотите распилить 24-дюймовое бревно, вам понадобится 30-дюймовая бензопила.

Как узнать размер полотна бензопилы?

Вы можете легко измерить шину бензопилы с помощью рулетки. Для начала нужно открыть планку от кожуха бензопилы для замера длины. Затем измерьте стержень от вершины до конечной точки.Если результат дробный или нечетный, считайте ближайшее четное число.

Заключительные слова

Бензопила — самый опасный инструмент. Так что будет полезно, если вы будете обращаться с инструментом очень осторожно. Для любых работ своими руками в первую очередь необходимо обеспечить безопасность. Если вы хотите сделать бензопилу в домашних условиях, вам нужно сначала научиться работе с бензопилой.

В этой статье я пытаюсь обсудить простые самодельные планы бензопилы. После прочтения вы можете оценить процедуру, экономию денег и удобство использования.Итак, вы можете узнать, какой вариант подходит вам лучше всего.

404 WOODWEB ERROR

Ресурсы
Главная

Что нового

Новые посетители

Видео Библиотека

Программное обеспечение и мобильные приложения

Аукционы, Распродажа и специальные предложения
-Sign оповещения о продаже

Промышленность Новости

Деревообработчики Справочник

Распиловка Справочник по сушке

Wood Doctor

Книжный магазин

Каталог выставок

Калькуляторы пиломатериалов / пиломатериалов / прочего

События Календарь

Медиа Комплект

Опрос Центр

О WOODWEB

Что Наши посетители говорят

Часто задаваемые вопросы

Связаться с WOODWEB

Пользовательское соглашение и условия использования

Политика конфиденциальности

Ссылка на WOODWEB

Пригласите друга

Стать член

Войти
Продукт Справочник

Каталог продукции
(Главная)

Алфавитный список компаний

Клеи и Крепеж

Ассоциации

Бизнес

Шкафы

Компоненты

Компьютер Программное обеспечение

Черчение Услуги по дизайну

Образование

Электроника

Отделка и Абразивные материалы

Лесное хозяйство

Ручной инструмент

Оборудование
-Кабинет Аксессуары
-Декоративный
-Ящик Системы
-Петли
-Освещение
-Панель Установка

Работа Возможности и услуги по деревообработке

Ламинирование и сплошная облицовка

Пиломатериалы и фанера
-Розничная торговля Пиломатериалы
& Фанера

Машины
-Воздух Компрессоры
-Акции & Оценки

-Скучный Машины
-Резьба Машины
-Зажимное оборудование

-CNC
Машины
-Комбинация
Машины
-Копинг
машин
-Countertop
оборудование
-Дверь и Window
оборудование
-Dovetailing
Оборудование
-Кабельное оборудование

— Станки для изготовления дюбелей

-Пыли Коллекция
-Нисходящий поток Столы
-Рамка
Оборудование
-Край Баннеры
-Энергия Производство
Оборудование
-Палец Фуганки
-Финишное оборудование

-Напольное покрытие Машины
-Клей Оборудование
-Петля Прошивка
-Соединители
-Ламинирование
Оборудование
-Лазер Обработка
-Токарные станки
-Материал
Транспортировка
-Измерение
Оборудование
-Разное
-Разрезное оборудование

-Формовщики
-Панель Обрабатывающее
Оборудование
-Семейщики
-Прессы
-Начальный Обработка
-Маршрутизаторы
-Шлифовка Машины
-Пиление Машины
-Обслуживание & Ремонт
-Шаперы
-Заточка
Оборудование
-Запасной Запчасти
-Лестница
Производство
-Тенонеры
-V-Grooving
Оборудование
-Винир Оборудование
-Древесина Отходы
Обращение с отходами
Оборудование
-Нисходящий поток Столы

Молдинги и столярные изделия
-Полы
-Лестница Корпус
Упаковка и транспорт

Электроинструменты

Планы и публикации

Завод Обслуживание и управление

Распиловка и сушка

Поставщики

Оснастка
-Улучшения и
Принадлежности

Шпон
-Облицовка
-Инклейки и
Marquetry

Токарная обработка дерева

Галереи
Проект Галерея

Лесопилка Галерея

Магазин Галерея

Shopbuilt Оборудование Галерея

Недавние изображения Галерея
Форумы
Последние Сообщения со всех форумов

Клеи

Архитектура
Деревообработка

Бизнес и менеджмент

Кабинет и установка столярных изделий

Столярное дело

CAD

Коммерческие Сушка печи

ЧПУ

Сбор пыли,
Безопасность и установка
Эксплуатация

Профессиональная отделка

Лесное хозяйство

Профессиональная мебель
Производство

Ламинирование и
Сплошное покрытие

Пиление и
Сушка

Производство цехов
Оборудование

Твердая древесина
Обработка

Древесина с добавленной стоимостью Обработка

Шпон

WOODnetWORK

Обмены

Недавние Сообщения со всех бирж

Вакансии и услуги обмена
-Job-Gram

Пиломатериалы Обмен
-Пиломатериалы-грамм
-Запрос Пиломатериалы
Ценовое предложение

Машины Обмен
-Machinery-Gram
-Запрос a
Машины
Цитата

Объявления Обмен

База знаний
Знания База: поиск или просмотр

клея, Склеивание и ламинирование


-Клеи и склеивающие агенты

-Клей и
Зажим
Оборудование

Архитектурное Столярные изделия
-На заказ Столярные изделия
-Двери и
Windows
-Полы
-Общие
-Мельница Установщик
-Токарный станок Turning
-Отливки
-Столярка
Реставрация
-Лестница
-Запас
Производство

Бизнес
-Сотрудник Отношения
-Оценка —
Бухгалтерский учет —
Рентабельность
-Юридический
-Маркетинг
-Завод Менеджмент
-Проект
Менеджмент
-Продажа

Столярное дело
-Коммерческий
Краснодеревщик
-Обычай Шкаф
Конструкция
-Кабинет Дизайн
-Кабинет Дверь
Конструкция
-Общий
-Установка
-Жилой
Мебель
-Хранить Светильники

Компьютеризация
-Программное обеспечение
-CAD и конструкция
-CNC Машины
и Техника

Пыль Сбор, безопасность, эксплуатация завода
-Общие
-Материал Обработка
-Дерево Отходы
Утилизация
-Безопасность Оборудование
— Опасность
Связь

Отделка
-Общие
Дерево Отделка
-Высокий Скорость
Производство
-Ремонт

Лесное хозяйство
-Агро-Лесное хозяйство
-Лес Продукт
Лаборатория Статьи
-Дерево Вредители и
болезни
-Древесина Сбор урожая
-Дерево Посадка
-Дерево
Управление

Мебель
-Пользовательский Мебель
-Мебель Типовой проект
— Общий вид
-Мебель
Производство
-На открытом воздухе Мебель
-Мебель Ремонт
-Мебель
Репродукция
-Восстановление

Ламинирование и твердые покрытия
— производство
методы
-Материалы
-Оборудование
Пиломатериалы
и фанера
— покупка
-Хранение
-Дерево
Идентификация
-Общая панель

Обработка
-Общие
-Машина Настройка
и обслуживание

Первичный Обработка
-Воздух Сушка
Пиломатериал
-Печать Строительство
-Печь Операция
-Пиломатериалы Сорт
-Лесопилка
-Woodlot
Управление
-Урожай Формулы

Твердая древесина Обработка
-Общие
-Настраивать и
Техническое обслуживание
-Инструмент
-Орудие труда Шлифовка

Шпон
-Машины
-Обработка и
Производство
-Техники

Дерево Машиностроение
-Общее
-Древесина Недвижимость

Деревообработка Разное
-Аксессуары
-Гибание Дерево
-Лодка Дом
-Лодка Ремонт
-Резьба
-Музыкальные инструменты

-Картина Frames
-Инструмент Обслуживание
-Деревообработка

Планы завода по производству бензопил

110 Лучший завод по производству бензопилы планирует идеи бензопилы, планы бензопилы, бензопилы

29 октября 2019 г. — Изучите доску Рассела «Планы завода по производству бензопилы» на Pinterest .Смотрите больше идей о бензопиле, планах бензопилы, бензопиле. Сборка, использование и советы бензопилы N Хитрости: в этой инструкции мы увидим, как сделать бензопилу, как ее использовать … 13 Идеи на заводе бензопилы Планы на бензопилу, на бензопилу, на бензопилуDec 7, 2020 — Explore Smittygd & 39 Доска объявлений «Планы бензопилы» на Pinterest. Смотрите больше идей о планах бензопилы, бензопилы, бензопилы. Сборка бензопилы, использование и советы N хитростей: в этом руководстве мы увидим, как сделать бензопилу и как ее использовать…Бесплатные планы бензопилы: — https: и x2F; и x2F; 3dwarehouse.sketchup.com и x2F; model.html? id и x3D; u46251636-d8d8-4329-bd… Планы завода по производству бензопилы … 13 января 2017 г. — Бесплатные планы завода по производству бензопилы: — https: и x2F; и x2F; 3dwarehouse.sketchup.com и x2F; model.html? id и x3D; u46251636-d8d8-4329-bd49-54620dd17ef8 Маленькая бензопила, не обращающая внимания на … Планы садовой бензопилы — YouTubeFree Планы завода по производству бензопилы: — 3dwarehouse.sketchup.com/model.html?id=u46251636-d8d8-4329-bd49-54620dd17ef8 Небольшой завод с бензопилой, который не выглядит снаружи… Сборка, использование и советы бензопилы N хитростей: 19 шагов с изображениями — инструкцииСборка, использование и советы бензопилы N хитростей: В этом руководстве мы увидим, как сделать бензопилу, как ее использовать, а также обсудим некоторые советы и уловки в скрытом мистическом искусстве обшивки поваленных деревьев. Добро пожаловать на борт! Я усердно работал над этим руководством и храню его. Бензопильный завод — Free Woodworking Plan.com. Это устройство, известное как пиломатериал с бензопилой, прорежет любое дерево, независимо от его размера и прочности, делая доски любой длины и толщины.Теги: проекты по деревообработке без бензопилы Автор: How To Make Alaskan Chainsaw Mill бесплатные планы — YouTubefree планы www.dropbox.com/s/v80fy3n3e6m7t21/chainsaw%20mill.skp?dl=0 www.

Добавить комментарий

Ваш адрес email не будет опубликован.
