За счет русской смекалки и прямо растущих рук, на основе отечественной бензопилы Урал удается создать самые различные самоделки, способные удивить своей оригинальностью и эффективностью кого угодно. Именно о подобных устройствах, облегчающих жизнь и делающих ее более интересной, и будет данная статья.

Содержание

1. Почему используется именно бензопила Урал
2. Что нужно для работы
3. Что можно сделать из бензопилы Урал
4. Лодочный мотор
5. Косилка
6. Пилорама
7. Мотоблок и культиватор
8. Снегоуборщик
9. Снегоход
10. Картинг и мини-трактор из бензопилы
11. Мопед
12. Рациональность изготовления самоделок
13. Сейчас читают

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

• довольно мощный и тяговитый двигатель;
• незначительный вес и относительную компактность двигателя;
• наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
• грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Что нужно для работы

Чтобы старая бензопила Урал переродилась, помимо отлично работающей головы и прямых рук потребуется определенный инструмент. Какой именно – зависит от конечного изделия и степени задумки автора, однако, в большинстве своем, это:

• шуруповерт с разными битами или плоские и крестовые отвертки;
• набор ключей;
• дрель;
• болгарка;
• ножницы по металлу;
• сварочный аппарат;
• различные обрабатывающие станки;
• разнообразные измерительные приборы, например, рулетка и кронциркуль;
• молоток или даже кувалда для грубой работы и прочее.

Что можно сделать из бензопилы Урал

В настоящее время во многих российских селениях, хуторах и даже больших городках можно встретить самые разные приспособления, существенно облегчающих жизнь людям. Ну, или делающих жизнь более интересной. Именно создание подобных самоделок на основе бензопилы Урал, мы сейчас и рассмотрим более подробно.

Лодочный мотор

Самостоятельно изготовить лодочный мотор при помощи бензопилы Урал не составляет особой сложности, так как конструкция довольно проста в реализации. Двигатель для лодки не нуждается в полноценной трансмиссии, а переходник, способный от шестерни бензопилы к гребному валу передавать крутящий момент, можно без особых проблем выточить своими руками.

В большинстве своем самодельные лодочные моторы закрепляются таким образом, чтобы гребной вал был погружен в воду под небольшим углом. Если подобное размещение не особо устраивает владельца будущей моторной лодки, то можно собрать редуктор, который будет под прямым углом передавать вращение на винт.

Действующий мотор для лодки, изготовленный из бензопилы Урал, запечатлен на видео.

Ранее мы уже разбирали нюансы изготовления лодочного мотора из бензопилы, получить более подробную информацию можно перейдя по этой ссылке.

Косилка

В деревнях очень часто переделывают бензопилы Урал в косилки. Подобного рода самоделка весьма эффективна во время сенокоса и может без каких-либо проблем эксплуатироваться, без остановок весь летний период. Причем далеко не один сезон.

Для изготовления косилки, умельцу достаточно всего лишь убрать из конструкции шину, звездочку привода и цепь. После окончания сенокоса косилка может обратно трансформироваться в эффективную режущую бензопилу.

О том, как народные умельцы превращают бензопилы в косилки можно увидеть в этом видео.

Пилорама

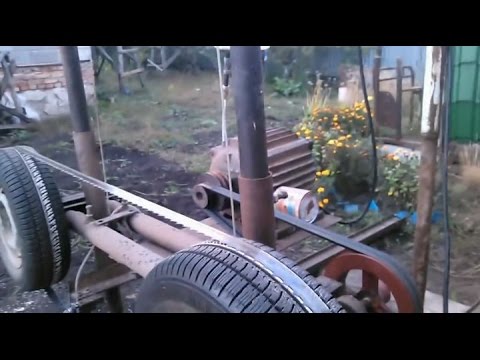

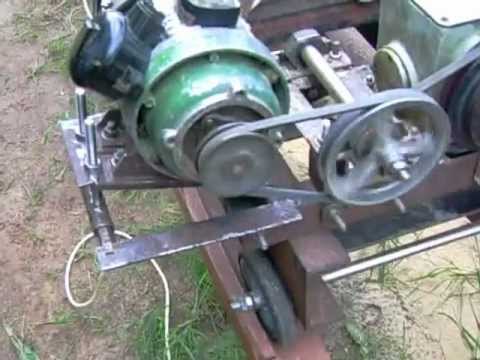

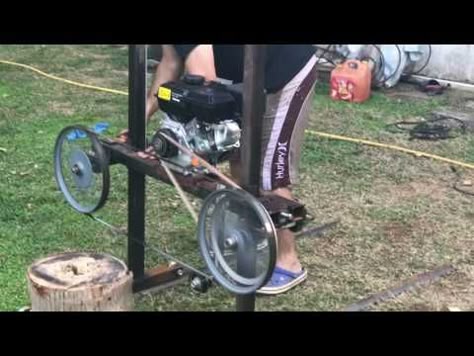

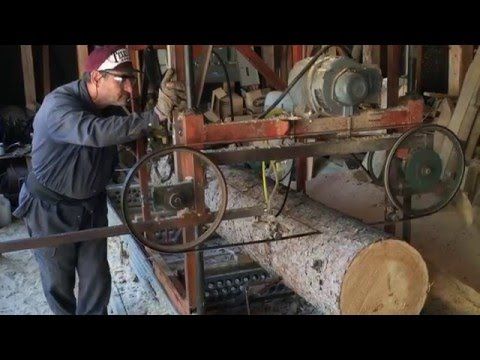

Очень часто бензопилы используются в качестве основного элемента самодельных пилорам. Последние собираются из надежной металлической рамы, направляющей, системы креплений и самой пилы. При этом встречаются сразу несколько разновидностей изготовленных вручную пилорам. В частности, они бывают:

1. Стационарными подвижными. Закрепленная бензопила перемещается по рельсовой направляющей, производя, тем самым, нужный распил. Обязательно необходимо предусмотреть надежную фиксацию бревна или иной заготовки. В противном случае о точности распила можно забыть. Данный вариант является одним из наиболее простых, однако не каждое бревно можно будет обработать таким образом.
2. Стационарными неподвижными. Особенностью этой установки являются неподвижное размещение пилы и движение ей навстречу бревна. Подобные пилорамы способны обработать заготовки различной длины, а единственная сложность заключается в создании грамотного механизма подачи бревен.

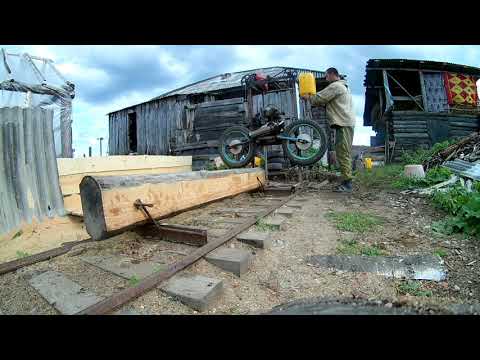

3. Мобильными. Как уже понятна из названия, пила сама перемещается вдоль заготовки. За счет небольшого веса, пилящая часть без проблем может быть перенесена по направляющей, в качестве которой используется сама заготовка. Этот вариант характеризуется необходимостью наличия существенных усилий от человека – пильное устройство само себя не перенесет. Также стоит отметить, что мобильные пилорамы, собранные своими руками, подходят лишь для разовых работ или несущественного объема бревен.

На видео ниже представлена одна из успешно функционирующих пилорам, работающая на двигателе бензопилы.

Мотоблок и культиватор

Нужно собрать из бензопилы Урал мотоблок или культиватор – без проблем. При наличии базы с обрабатывающими землю приспособлениями и системы передач на две шестерни, например, от старого мотоблока, можно заставить передавать энергию двигателя бензопилы на ведущие колеса. Стоит понимать, что обработать гектары земли на такой технике вряд ли удастся. Но если речь идет о приусадебном участке, то мощности пилы будет вполне достаточно.

Более подробно о том, как сделать мотоблок на примере бензопилы Дружба, читайте в этой статье. В рамках статьи разобраны самые основные вопросы, приведены чертежи, она послужит хорошим помощником при изготовлении. Рекомендуем ознакомиться.

Снегоуборщик

После летнего сенокоса и осенней заготовки дров, настает время самодельного снегоуборщика. При должном подходе собрать его на основании бензопилы Урал не составляет особого труда. Все что для этого необходимо:

• шнековый узел, лопасти которого будут прочны, но в то же время эластичны.
• моторная цепь, соединяющаяся со шнеком при помощи нескольких шестеренок.
• труба, отбрасывающая убранный с дорожки снег.
• колесная база или полозья, позволяющие самодельной снегоуборочной машине полноценно передвигаться.

Снегоход

Снегоход представляет собой полноценное средство передвижения, конструкция которого должна быть прочной, надежной и, что самое главное, управляемой. Несмотря на небольшой объем двигателя бензопилы Урал, он способен выдавать достаточно мощности, а значит и скорость может быть большой.

Конструкция рамы должна обладать функционирующей подвеской с амортизаторами. В противном случае кататься на таком снегоходе будет не очень приятно, а порой и откровенно больно. Раму необходимо поставить на полозья, управлять которыми лучше всего за счет уже готового рулевого механизма. Чаще всего для этого используют велосипедные детали, в которых центральная ось перемещает поворачивающиеся тяги лыж.

Что касается двигателя и момента передачи крутящего момента к гусенице, то здесь придется потрудиться. Так как бензопила не нуждается в сцеплении, необходимо самостоятельно установить поликлиновый ремень, цепь, а также само сцепление, как правило, центробежное. С целью усиления тяги нелишним будет предусмотреть в конструкции приводного вала гусеницы шестеренки с большим диаметром, чем приводная звездочка на бензопиле Урал.

Наглядно с процессом изготовления снегохода из обычной бензопилы и возможным результатом вы можете ознакомиться на этом видео

Картинг и мини-трактор из бензопилы

Если взять за основу двигатель с мощностью не менее 5 лошадиных сил, то можно самостоятельно изготовить картинг или небольшой трактор из бензопилы Урал. Для этого необходимо решить вопросы с:

• передачей крутящего момента на колеса.
• механизмом управления карта или мини-трактора.
• рамой, на которой все это будет держаться.

Более подробно с конструкционными особенностями создания подобных транспортных средств вы можете ознакомить на видео.

Мопед

Если с картом или снегоходом придется повозиться, то сделать из старого велосипеда мопед на основе бензопилы Урал сможет абсолютно любой. Закрепив на раме двигатель от бензопилы и использовав зубчатую передачу, можно забыть, что значит крутить педали. Если в качестве донора используется горный велосипед, то необходимо будет также установить редуктор, отвечающий за управление скоростью передвижения.

Рациональность изготовления самоделок

Рациональность – понятие относительное. Если человек славится своими прямыми руками и понимает, что для изготовления по-настоящему удобной пилорамы из бензопилы Урал придется потрудиться, то подобного рода строительный процесс вполне разумен. А если человек рассчитывает на собранном из подручных средств мотоблоке с мощностью двигателя в 3 лошадиные силы перепахать огромные площади, то ни о какой рациональности и речи быть не может.

Самостоятельная переделка бензопилы Урал в другое полезное в быту приспособление или полноценное транспортное средство без базовых знаний конструирования и понимания специфики работы основных узлов попросту бессмысленна. Это обязательно следует учитывать прежде, чем взяться за процесс переделки бензопилы Урал в какое-либо другое самодельное устройство.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Бензопилы Урал — обкатка, самоделки, неисправности и ремонт

Бензопилы Урал выделяются повышенной выносливостью и способностью исправно выполнять свои задачи при любых погодных условиях. Они обладают внушительным запасом тяги, простотой в эксплуатации и неприхотливостью к качеству ГСМ. Все это делает бензоинструменты марки Урал хорошим вариантом для эксплуатации, как в быту, так и в промышленных масштабах.

Содержание

• 1 Устройство бензопилы Урал
• 2 Как правильно обкатать бензопилу новую Урал?
• 3 Регулировка карбюратора бензопилы Урал
• 4 Как выставить зажигание на бензопиле Урал?
• 5 Бензопила Урал 2 Электрон – технические характеристики
• 6 Бензопила Урал 3650 – комплектация модели
• 7 Бензопила Урал БП-3800 – заводские параметры
• 8 Бензопила Урал УБП-3900 – преимущества модели
• 9 Бензопила Урал Профи УБП-4500 – оснащение и возможности
• 10 Неисправности и ремонт бензопил Урал
  • 10. 1 Бензопила Урал – нет искры
  • 10.2 Что делать, если бензопила Урал не заводится?
• 11 Самоделки из бензопилы Урал
  • 11.1 Лодочный мотор из бензопилы Урал своими руками
  • 11.2 Самодельная пилорама из бензопилы Урал
  • 11.3 Мотобур из бензопилы Урал
  • 11.4 Снегоход из бензопилы Урал

Устройство бензопилы Урал

От своих рыночных аналогов, созданных на территории стран постсоветского пространства, бензоинструменты Урал отличаются улучшенной балансировкой, продуманной эргономикой и облегченной конструкцией. Это упрощает эксплуатацию моделей Урал, как в легкодоступных местах, так и при работе в условиях ограниченного пространства.

В основу бензопил бренда Урал вложен мощный бензиновый 2-тактный высококачественный 1-цилиндровый двигатель, оборудованный цилиндром с полностью хромированными внутренними стенками, усиленным кованым поршнем и объемным топливным резервуаром с широкой горловиной. Стартер фирменной модели Урал – ручной. Он имеет свободный доступ для замены пружины и очистки от пыли.

За непрерывную связь встроенного двигателя и пильных органов в базовое устройство бензопилы Урал входит высококачественное сцепление, отличающееся неприхотливостью в регулярном обслуживании и высокой пригодностью к ремонту.

Производитель предварительно предусмотрел в комплекте каждой модели Урал долговечную пильную гарнитуру, которая включает в себя металлическую шину и цепь. Для смазки цепи в устройстве бензоинструмента предусмотрен нерегулируемый масляный насос, получающий смазку из отдельного масляного резервуара. Шина модели оснащена несколькими самоочищающимися канавками, сквозь которые масло подается на цепь, и распространяется по всей ее длине.

Как правильно обкатать бензопилу новую Урал?

Во время первого запуска на движущиеся элементы бензиновой пилы воздействуют чрезмерные нагрузки. Чтобы снизить давление на них и избежать преждевременной поломки, нужно произвести обкатку инструмента.

Эта процедура выполняется в такой последовательности:

1. Вначале потребуется приготовить свежую топливную смесь. Для бензопил Урал пропорция используемого бензина и масла должна составлять 10 мл моторного масла на 1 л бензина. Важную роль играет тип горючего. Лучше всего заправлять бензопилы Урал фирменным бензином марки АИ-92. При этом нужно обращать внимание на сезонность топлива, так как многие АЗС предлагают покупателям бензин с разными свойствами для летнего и зимнего периода;
2. Далее нужно залить масло для смазки цепи. Для этого в заводской комплектации бензопил Урал предусмотрен отдельный бак;
3. Затем оператор должен завести двигатель пилу и приступить к распиливанию тонких веток. При этом работать с инструментом нужно с интервалом по 2–3 минуты примерно на 2/3 от общей его мощности. Каждые 15–20 секунд двигатель пилы должен работать на холостых оборотах. Таким образом потребуется выработать 5–6 полных баков топливной смеси;
4. После этого можно переходить к распиловке более крупной древесины. На это должно быть использовано не менее 2 полных баков с топливом;
5. Затем нужно начинать распиловку крупных бревен.

Выполнять непродолжительную обкатку бензопилы Урал нужно непосредственно после каждого длительного простоя бензоинструмента. Это снизит риск заклинивания двигателя и существенно продлит сроки эксплуатации его цилиндро-поршневой группы.

Регулировка карбюратора бензопилы Урал

Выполнение этой процедуры поможет в тех случаях, если бензопила Урал полностью перестала заводится, или заводиться, и произвольно глохнет спустя 2–3 секунды после запуска. Чтобы отрегулировать карбюратор на бензопиле Урал, оператору потребуется крестовая отвертка, гаечные ключи и инструкция по эксплуатации используемой модели.

Прежде, чем приступить к настройке, нужно внимательно изучить руководство используемой бензопилы. В нем указан правильный порядок действий и требуемой положение встроенных регулировочных винтов.

Сама настройка карбюратора бензопилы Урал выполняется непосредственно в таком порядке:

1. Сначала нужно аккуратно установить регулировочные винты в то положение, при котором штатный мотор будет постоянно работать на средних оборотах;
2. Если непосредственно во время настройки оператор заметил, что из глушителя идет дым, значит, регулировочный болт нужно вкрутить по ходу стрелки часов так, чтобы дым перестал выходить;
3. Затем потребуется настроить работу мотора бензопилы в режиме допустимых низких оборотов. После этого оператор должен резко нажать на курок газа, опустив его до упора вниз. Если после этого ДВС заглох или начал произвольно набирать обороты, значит, винт нужно немного выкрутить по направлению против стрелки часов;
4. После этого потребуется неподвижно зафиксировать регулировочный винт, используя для этого штатную контргайку.

В конце нужно внимательно проверить работу заводского двигателя бензопилы Урал. Для этого потребуется завести мотор инструмента и дать ему прогреться. Затем оператор должен несколько раз интенсивно нажать на курок газа. Если при этом ДВС быстро набирает требуемые обороты и так же быстро теряет их, значит, самостоятельная настройка топливного узла прошла успешно.

Как выставить зажигание на бензопиле Урал?

Отрегулировать встроенное зажигание на бензопилах марки Урал нужно в том случае, если во время запуска инструмента оператор слышит пустые хлопающие звуки. Это говорит об отсутствии момента срабатывания штатных катушки и магнето бензоинструмента.

Выполнить регулировку зажигания на цепных пилах марки Урал гораздо проще, чем на бензоинструментах других производителей.

Для этого нужно:

1. После запуска мотора оператор должен определить самые стабильные и устойчивые повороты пильных органов;
2. Затем нужно медленно перевести двигатель используемой бензопилы в режим работы на самых низких оборотах;
3. Далее оператор должен резко вытащить трос стартера на себя. В результате мотор бензопилы должен резко повысить обороты.

Если после вытаскивания стартера двигатель бензопилы продолжает работать на низких оборотах, то это говорит о неисправности элементов системы зажигания. В этом случае оператор должен разобрать бензопилу и найти причину поломки. В противном случае инструмент работать не будет.

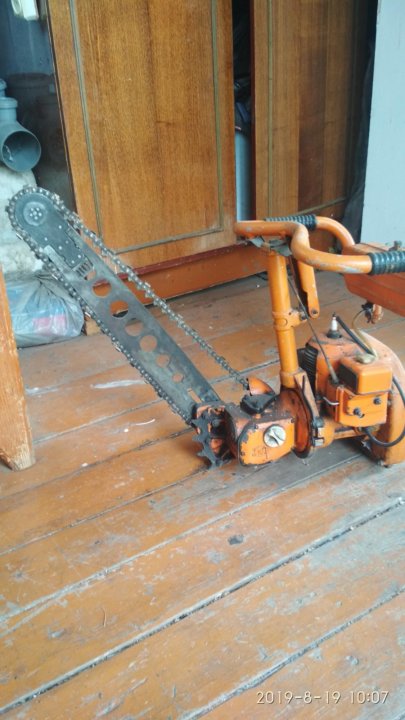

Бензопила Урал 2 Электрон – технические характеристики

Эта модель предназначена исключительно для работы с крупной и достаточно твердой древесиной. Она успешно справляется с валкой больших деревьев. Бензоинструмент в этой штатной комплектации исправно работает под воздействием самых высоких температур, показывая высокую производительность и точность распила.

Основные фирменные параметры этой модели Урал включают:

• мощность заводского бензодвигателя – 5 л. с./3,68 кВт;
• длина шины – 40–50 см;
• вес в готовом к работе виде – 12 кг.

Несмотря на солидную мощность и нетипичное расположение рукояток, бензопила Урал 2Т Электрон выделяется сравнительно небольшими физическими размерами. Длина бензоинструмента составляет 88, а ширина и высота – по 46 см.

Бензопила Урал 3650 – комплектация модели

Эта популярная профессиональная  модель изначально предназначена для нерегулярной валки небольших и средних по толщине деревьев, интенсивного удаления сухих и влажных гнилых веток, роспуска заготовленных бревен на доски. Бензоинструмент в этой фирменной комплектации выделяется повышенной выносливостью, хорошим качеством заводской сборки и долговечностью.

В основу бензопилы вложен мощный 1-цилиндровый долговечный  мотор, работающим на приготовленной смеси 92-ого бензина и полусинтетического моторного масла.

В число конструктивных параметров этой бензопилы Урал входит:

• мощность заводского бензодвигателя – 4,9 л. с./3,6 кВт;
• допустимая длина шины – 40–50 см;
• шаг цепи – 0,325 «.

Несмотря на стабильно высокую мощность и более износостойкие металлические комплектующие, эта качественная профессиональная бензопила Урал обладает сравнительно скромным весом. При полностью заправленных баках и предварительно установленной пильной гарнитуре физическая масса модели составляет 6,3 кг.

Бензопила Урал БП-3800 – заводские параметры

Среди преимуществ этой высококачественной профессиональной модели выделяется предельная простота в эксплуатации, высокая пригодность к ремонту и свободный доступ практически ко всем часто заменяемым деталям.

Параметры модели включают:

• мощность заводского бензодвигателя – 5,1 л. с./3,8 кВт;
• допустимая длина шины – 40–55 см;
• шаг цепи – 0,325 «.

Эта переносная цепная пила оснащена долговечным устойчивым к ударам корпусом, отдельные части которого можно снять для быстрого обслуживания механизмов.

Бензопила Урал УБП-3900 – преимущества модели

Эта мощная профессиональная бензопила эффективно справляется с валкой средних по толщине деревьев, регулярной заготовкой древесины и спиливанием крупных веток. Бензоинструмент обладает внушительным запасом мощности, которого удалось достичь благодаря увеличенному ходу штатного кованого поршня.

Для смазки используемых пильных органов в фирменное устройство этой цепной пилы Урал входит автоматический масляный насос. За безопасность оператора во время эксплуатации инструмента отвечает встроенный инерционный тормоз.

Параметры модели включают:

• мощность заводского бензодвигателя – 5,4 л. с./3,9 кВт;
• допустимая длина шины – 40–55 см;
• шаг цепи – 0,325 «.

Практически все запчасти бензопилы изготовлены из прочных металлических сплавов. Это повышает их стойкость к износу и работе под высокими температурами.

Бензопила Урал Профи УБП-4500 – оснащение и возможности

Эта профессиональная модель подходит для регулярной валки средних по толщине деревьев, заготовки крупных объемов древесины и продольной распиловки бревен. В фирменное оснащение инструмента включен выносливый ДВС с повышенным рабочим ресурсом, качественный карбюратор и эффективная антивибрационная система.

Пильные органы этой фирменной бензопилы Урал представлены фирменной металлической направляющей шиной и цепью. Для смазки органов в устройство модели входит автоматический регулируемый масляный насос. За натяжение гарнитуры отвечает боковой винт, защищенный пластиковой накладкой.

Параметры цепной пилы включают:

• мощность заводского бензодвигателя – 6 л. с./4,5 кВт;
• допустимая длина шины – 40–50 см;
• шаг цепи – 0,325 «.

Бензоинструмент в этой фирменной комплектации предварительно оснащен усиленным долговечным инерционным тормозом, который безотказно срабатывает абсолютно при каждом попадании пильной цепи на торчащий гвоздь или металлическую проволоку.

Неисправности и ремонт бензопил Урал

В большинстве случае модели марки Урал ломаются из-за использования некачественного топлива или неправильной эксплуатации инструментов. Устранить поломки своими руками поможет тщательное изучение их причин и своевременная замена неисправных деталей

Бензопила Урал – нет искры

С этой проблемой чаще всего сталкиваются садоводы, использующие для заправки топливную смесь, приготовленную в неправильной пропорции. В результате избытки масла заливают свечу и она не может образовать искру, необходимую для воспламенения топливной смеси.

Решить проблему поможет очистка свечи. Для этого оператор должен выкрутить деталь специальным съемным ключом и промыть ее чистым бензином. Чтобы соскрести высохший нагар с наконечника свечи, его можно обработать при помощи предварительно разогретого ножа. После полного высыхания деталь нужно установить на место и попытаться снова завести бензопилу Урал. Если она по-прежнему не заводиться, значит, деталь потребуется заменить.

Что делать, если бензопила Урал не заводится?

В этом случае нужно промыть воздушный и топливный фильтр, а также просушить штатный цилиндр инструмента. Для очистки фильтров используется емкость с чистым бензином, в которую нужно положить элементы и оставить на сутки. Вентиляция цилиндра осуществляется при снятой свече путем вытягивания троса стартера.

Как только фильтра высохнут, их нужно установить обратно и завести двигатель пилы. Если он не запускается, то нужно осмотреть систему зажигания и, при необходимости, отрегулировать зазор между катушкой и маховиком.

Самоделки из бензопилы Урал

Мощности бензомотора цепной пилы Урал достаточно для изготовления различных самоделок. В дальнейшем их можно будет использовать для передвижения и выполнения разных задач на придомовом участке.

Лодочный мотор из бензопилы Урал своими руками

Суть изготовления этой самоделки заключается в сборке прочного каркаса и установке привода, который будет передавать усилие от мотора на гребной винт. Для этого мотор нужно укомплектовать редуктором с подходящим передаточным числом, а также червячной передачей.

Для крепления мотора на лодке потребуется оборудовать его металлической рамой, расположенной под днищем двигателя. При этом топливный бак должен находиться над мотором – таким образом, горючее будет попадать в цилиндр под действием силы тяжести.

При условии правильной сборки изготовитель получит компактный лодочный мотор, который сможет разгонять плавсредство с двумя взрослыми людьми на борту до скорости 20–30 км/ч.

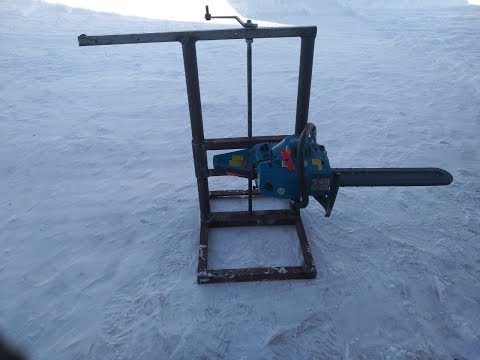

Самодельная пилорама из бензопилы Урал

Пилорама позволит получать гладкие идеально ровные доски и экономить массу времени и сил. Для ее изготовления потребуется сделать каркас в виде удлиненного прямоугольника. Для заготовки досок самодельная пилорама должна быть оборудована направляющей и линейкой, которая будет регулировать толщину досок.

Саму бензопилу Урал нужно закрепить в начале пилорамы. Для этого потребуется идеально ровная платформа. Мотор и шину с цепью нужно предварительно разделить и установить отдельно. Это позволит предотвратить передачу вибрации от ДВС на направляющую и сделать линию распила более ровной.

Мотобур из бензопилы Урал

Это простое приспособление поможет проделать лунки во льду и отверстия в почве. Для этого самоделку потребуется оборудовать понижающим редуктором и прочной металлической штангой, к которой, в виде, спирали, должны быть приварены заостренные лопасти.

Основное преимущество самодельного мотобура заключается в его низком расходе горючего. При условии использования подходящего редуктора, приспособление будет требовать в 2–2,5 раза меньше топлива, чем фирменные модели с аналогичной мощностью.

Снегоход из бензопилы Урал

Эта самоделка поможет преодолеть высокие снежные сугробы и глубокие овраги. Для передвижения снегохода его лучше всего укомплектовать лыжами, расположенными в передней части конструкции, и гусеницами, которые нужно установить в задней ее части. Роль ведущего моста будут играть гусеницы, которые можно сделать из транспортерной ленты.

Двигатель от бензопилы Урал нужно крепить в задней части снегохода. Перед ним должно располагаться водительское сиденье. Передняя часть самоделки должна быть оснащена рулем, на который нужно вынести органы управления и рычаги тормозной системы.

Готовый снегоход сможет развивать скорость порядка 30–40 км/ч, имея на борту двух взрослых людей или 1 водителя и его поклажу.

технические характеристики и особенности устройства

Продукция Пермского машиностроительного завода — новая бензопила Урал известна в России и за рубежом. Более высокая производительность, чем у аналога, пилы «Дружба», позволяет использовать ее в профессиональных и бытовых целях.

Содержание

• 1 Спецификация инструмента Урал
  • 1.1 Газовый двигатель
  • 1.2 Баллон
  • 1.3 Бензобак
  • 1.4 Карбюратор
  • Длина шины и цепь 1.50010
  • 1.6 Удобство использования
• 2 Особенности бензопилы Урал 2Т Электрон

Характеристики инструмента Урал

Качественный показатель марки Урал – мощный и экономичный двухтактный бензиновый двигатель. Удобство в эксплуатации и легкая конструкция делают его незаменимым в таких работах, как строительство деревянного дома, лесопилки, лесозаготовок, хозяйственных заготовок для придомовой территории. Рассмотрим характеристики бензопилы Урал с подробным описанием преимуществ инструмента.

Газовый двигатель

Предназначенная для профессиональных целей бензопила Урал 2 Электрон имеет следующие характеристики двигателя:

• Мощность 5 л. с.
• Одноцилиндровый
• Диаметр поршня 5,5 см, объем цилиндра 109 куб.м. см.
• Двухтактный
• Расход бензина на максимальной мощности — 0,63 л, при работе — 0,47 л.
• Частота рабочих циклов коленвала 2600 об/мин.

Двухтактный двигатель достаточно мощный и надежный для быстрой резки древесины в пределах 11 м3. в минуту.

Цилиндр

Для повышения износостойкости алюминиевый цилиндр покрыт кремний-никелевым сплавом никосил. Объем цилиндра составляет 109 кубических метров. см обеспечивает достаточную мощность для бензопилы. Цилиндр имеет вход для газогазовой смеси, выпускной и продувочный каналы. Выполнение определенных пропорций размеров выпускного и продувочного отверстий обеспечивает качественную вентиляцию от выхлопных газов полости цилиндра.

Бензобак

Объем бака для топлива 1,6 литра, а для масла — 0,24 литра.

Для увеличения долговечности двигателя используйте марки бензина, указанные производителем в паспорте. В двухтактном двигателе стоит использовать специальные марки масел, которые хорошо соединяются с бензином и не оставляют большого остатка при сгорании в камере.

Бензобак заправлен смесью бензина АИ-72 и моторного масла М-8Б. Летом смазочный бак заполняется маслом, а зимой – с добавлением бензина в соотношении 3/1.

Карбюратор

Карбюратор необходим для создания топливовоздушной смеси заданной пропорции, поступающей в цилиндр определенными дозами. В инструменте используется модификация карбюратора КМП-100У. Его необходимо регулировать на заводе, однако можно самостоятельно настроить агрегат в различных режимах работы для получения максимального КПД двигателя.

Перед первой операцией рекомендуется подержать инструмент несколько часов с заправленным топливом баком для пропитки мембраны карбюратора.

Длина шины и цепи

Длина рабочей поверхности пилы 46 см. На него надевается режущая цепь, требующая периодической заточки и натяжения.

Совет: при длительном простое инструмента режущую цепь лучше снять, а заточку удобнее проводить на цепи, одетой на пилу.

Вес бензопилы в сборе около 12 кг.

Удобство использования

Бензопила Урал 2 Электрон оснащена высокими удобными ручками-держателями, позволяющими работать в согнутом положении и под толстым снежным покровом. Рама инструмента и держатель оснащены виброгасящими шарнирами и пружинными узлами для безопасной работы оператора. Агрегат сохраняет свое рабочее состояние в диапазоне высоких и низких температур. Высокая мощность двигателя ускоряет рабочий процесс.

Особенности бензопилы Урал 2Т Электрон

Агрегат может использоваться для распиловки древесины перпендикулярно и вдоль волокон. Принудительная смазка цепи, простота использования, высокая мощность делают агрегат незаменимым в быту. Производитель разработал инструкцию по использованию инструмента в экстремальных климатических условиях для дополнительной регулировки и самостоятельного ремонта.

Компоненты новой бензопилы:

• Двухтактный двигатель.
• Стартер.
• Пильный диск с цепью.
• Бензобак.
• Коробка передач.
• Рулевые рычаги.
• Глушитель.
• Карбюратор.
• Кнопка Пуск.

Размеры бензопилы: 88 х 45,5 х 50 см.

Перед началом работы необходимо несколько часов поработать агрегатом на холостом ходу, постепенно прилагая небольшие нагрузки. Регулируя пропорции впрыскиваемой топливно-воздушной смеси, влияющие на обороты двигателя, нужно перейти на режим работы инструмента. 3 винта отвечают за регулировку высоких, низких оборотов и за холостой ход.

К преимуществам бензопилы можно отнести:

1. Доступная цена и низкая стоимость эксплуатации.
2. Долговечность единиц товара.
3. К техническим характеристикам бензопилы Урал 2 Электрон можно отнести хорошую мощность, прочность редуктора и рабочей части, что позволяет работать с массивной древесиной.
4. Работа в сложных температурных условиях.

Доступная цена и достаточная мощность делают бензопилу Урал популярной на рынке режущего инструмента.

как сделать самому по чертежам? Самодельная мини-пилорама из бензопилы Урал

1. Что вам нужно?
2. Сборка своими руками
3. Полезные советы

Лесопилка дома не обязательно должна быть профессиональной установкой. При изготовлении для себя досок размером в три-четыре куба подойдет агрегат на базе бензопилы. Такое оборудование несложно изготовить самостоятельно и обойдется недорого. При этом срок службы такой пилорамы довольно большой, что позволяет обеспечить стройматериалами не только себя, но и соседей.

Что тебе нужно?

Чтобы сделать пилораму из бензопилы, важно заранее подобрать все необходимые инструменты и материалы.

• В первую очередь необходимо определиться с моделью пилы, которая будет взята за основу устройства. Лучше всего выбирать варианты, имеющие не менее двух лошадиных сил. Такими бензопилами являются «Урал», «Штиль», «Дружба» и многие другие.

• Когда станет известно, какой инструмент будет использован, можно составить чертежи . Лучше всего для каждой пилорамы чертить индивидуальную схему, так как материалы для ее изготовления могут сильно различаться. Чтобы было проще, можно использовать в качестве примера готовые чертежи, на которых подробно показана самодельная пилорама из бензопилы.

• Помимо бензопилы вам понадобятся различные пиломатериалы, стойки, гвозди и шурупы для крепления. Если конструкция лесопилки предполагается из металла, то обязательно наличие сварочного аппарата и электродов. Иногда бензопилы заменяют электроинструментом или просто берут отдельный двигатель, подходящий по мощности и работающий от электричества.

• В том случае, если пилорама будет использоваться для распиловки деревьев большого диаметра, могут понадобиться шины с длинными цепями. Корпус лучше всего делать из уголка, который достаточно хорошо переносит вибрации. Также понадобятся направляющие, ролики и подшипники. Пила будет двигаться по мере того, как вы будете резать древесину, и для этого потребуется веревка, шнур или трос.

• Металлические уголки можно заменить квадратными трубами или даже простой сантехникой. Самое главное, чтобы выбранный профиль имел необходимую прочность. Идеальным вариантом изготовления каркаса является швеллер, который отличается простотой монтажа и надежной фиксацией. Металл поддерживается не только его способностью выдерживать очень тяжелые бревна, но и устойчивостью к влаге и ее резким изменениям.

• Основу лесопильной конструкции также можно сделать из дерева, даже дешевле получится. Однако в этом случае снаряжение будет не таким прочным и долговечным. При этом важно обеспечить качественное крепление с помощью саморезов или шурупов.

Сборка своими руками

Сделать пилораму на базе бензопилы самостоятельно достаточно просто.

• Начать нужно со сборки основания, для чего используются трубы и уголки. В этом случае не следует сразу приступать к установке. Для начала необходимо сложить все элементы и проверить, насколько ровными получились соединения с помощью уровня. После этого можно соединять металлические детали между собой при помощи сварки.

• На следующем этапе получившееся прямоугольное основание следует усилить несколькими стяжками . Это могут быть металлические трубы. Завязки желательно крепить на одинаковом расстоянии друг от друга. В этом случае для крепления можно использовать болты.

• Поверх основания лесопильной конструкции следует приварить более тонкий металлический профиль . Это необходимо для того, чтобы бревна не отваливались от оборудования при распиловке. Также необходимо приварить направляющее сечение. Желательно, чтобы все направляющие вращались, тогда бревно будет двигаться плавно, а устройство будет работать с минимальными усилиями.

• Если стяжки из круглых труб, то можно обойтись и без поперечных направляющих. Дерево будет двигаться по ним легко, но не так сильно, как по вращающимся.

• Когда рама полностью собрана, ее можно установить на стойки. В качестве них можно использовать стальные уголки . Их следует приварить по углам основания. Чтобы конструкция была более прочной, между стойками можно установить раскосы. Для этого нужно использовать сварочный аппарат.

• Теперь можно приступить к сбору каретки для режущего компонента. Как правило, представляет собой прямоугольник, состоящий из металлических труб, поддерживаемых парой стальных полос. Для повышения устойчивости конструкции между стенами прямоугольника и полос следует установить откосы. Под планками крепятся ролики, отвечающие за перемещение режущего элемента по основной части пилорамы. После этого к одной полосе необходимо приварить трубу и соединить ее с прямоугольником, чтобы получить место для крепления пилы.

• После изготовления тележки можно переходить к фиксации бензопилы. Это делается разными способами. Чаще всего для фиксации пилящего элемента используются металлические стяжки или хомуты. Этот метод очень надежен и позволяет избежать повреждения корпуса пилы. При необходимости тележку можно дополнить поперечинами из металлических труб.

• Вы также можете закрепить пилу за полотно с помощью цепи. Однако этот вариант не так надежен. Кроме того, придется рассверливать полотно. Плюсы такой установки в том, что цепь на пиле не так сильно вибрирует, а пропилы получаются более ровными.

• При желании пилораму можно дополнить механизмом, который будет регулировать толщину доски. Это значительно облегчает работу и делает полученный материал качественнее. Есть два способа регулировки. Первый предполагает, что режущий элемент остается неподвижным, пока бревно поднимается. Этот метод хорош для распиловки небольших бревен, чтобы уменьшить наклоны и ускорить процесс распила. Второй основан на том, что бревно остается неподвижным, а пила будет подниматься и опускаться по линейке. Однако детально продумывать эти конструктивные элементы желательно еще на этапе создания чертежей.

• Деревянная конструкция пилорамы собирается по тому же принципу, что и из металла. Основное отличие только в материале. Конечно, такой каркас можно собрать еще быстрее и проще. В этом случае вам даже не понадобится сварочный аппарат. Единственное условие для деревянной пилорамы – она должна находиться в надежном укрытии от дождя, снега и т. п.

В последнее время большим спросом пользуется мини-пилорама, состоящая только из прямоугольного ограничителя-насадки. Как правило, изготавливается из металлического профиля. Его фиксация производится на пластине пилы, в месте крепления цепи. При этом насадку следует опустить на прочно закрепленное бревно, а затем провести по нему пилу. … В результате получается плата.

Специалисты считают, что переносная модель пилорамы должна быть оснащена ручкой, которая будет располагаться в верхней части ограничителя. Это сделает работу с устройством проще и эффективнее.

Мобильная конструкция удобна тем, что ее можно транспортировать и быстро собирать и разбирать. Однако у него есть несколько существенных недостатков. Приходится все время держать в руках, что может привести к неровностям досок.

Полезные советы

Специалисты, давно работающие с домашними пилорамами на базе бензопилы, выявили множество особенностей, возникающих при работе с ними.

• Для резки бревен большого диаметра вам понадобится пила большей мощности и более длинная шина. Желательно заранее продумать, как массивные деревья будут загружаться на устройство. Идеально, если будет использоваться вилочный погрузчик. Также можно создать специальный механизм или использовать домкраты.

• Важным моментом является фиксация лога. В процессе распиловки он не должен вращаться, чтобы получившиеся доски были ровными по всей длине. Не должны «люфтить» и направляющие для бензопилы и тележки. Поэтому рекомендуется их укреплять.

• При выборе бензопилы стоит смотреть только варианты с наибольшей мощностью . Это облегчит изготовление досок. Конечно, электропила – хороший вариант с экономической точки зрения. Ведь электричество, как источник энергии, выгоднее.

• Если вы хотите мощную пилу и при этом сэкономить деньги, вы можете использовать электродвигатель . .. Это оставляет планку для пиления.

• Цепь должна быть выбрана для рыхления, чтобы увеличить рабочую скорость. Оптимальный вариант, если шаг цепи 3/8. Причем желательно выбирать варианты из твердых сплавов. Если использовать простые цепи, они не прослужат очень долго.

• На этапе расчетов важно предусмотреть наибольшую и наименьшую длину бревен, которые планируется распилить. Самые длинные должны легко помещаться, а короткие не должны проваливаться между двумя перекладинами.

• Важным параметром является высота пилорамы. Ведь оптимально, если работа на нем не сопровождается болями в спине и при этом не приходится поднимать тяжелые бревна слишком высоко. Конечно, если исходный материал легкий, то агрегат лучше сделать повыше. В противном случае стоит отдать предпочтение низкой конструкции.

• Распиловка бревен может осуществляться нижней и верхней частью бруса .
