Пилорама мини шинная – Мини пилорама электрическая. Применение ленточной пилорамы для постройки дома. Шинная пилорама Мурка М6 (электрическая 380 В)

Содержание

Мини пилорама дисковая, ленточная, шинная

Мини пилорама станет прекрасным аппаратом для старта деревообрабатывающего производства или самостоятельного возведения деревянного коттеджа. Сегодня много людей строят и ремонтируют здания из дерева собственноручно. Для того, чтобы быстро и качественно обработать ствол дерева нужно использовать пилораму. В этой статье мы расскажем о том, как сделать мини пилораму.

Мини пилорама своими руками

Для бытовых целей гораздо выгоднее изготовить небольшую пилораму своими руками.

Плюсы самостоятельного изготовления:

  • низкие материальные затраты
  • создание конструкции, полностью отвечающей вашим требованиям, особенностям эксплуатации
  • компоненты, которые понадобятся для такого устройства можно найти в любом специализированном магазине.

Конечно, создать аппарат на уровне заводских устройств, к примеру, Мурка, Кострома, или Логосоль, в домашних условиях не получится. А вот простую как мобильную, так и стационарную, пилораму под силу создать любому мастеру.

При создании мини пилорамы обязательно учтите такие моменты:

  • нужно определиться с производительностью вашего устройства. К сожалению, самодельные устройства имеют низкую производительность. Для того, чтобы вычислить производительность нужно определить объем древесины, который вам нужно обработать
  • размеры заготовок, подлежащих обработке
  • транспортировка. Мобильная пилорама более удобна, потому что ее легко перенести для использования на разных участках домовладения
  • элемент питания. Заводские станки нуждаются в питании от трехфазной сети на 380 В. Однако для самодельного инструмента хватит и 220 В. Для пилорамы стоит выделить отдельный автомат на 220 В. Таким образом, не будет проблем с прочими розетками на 220. От использования удлинителей лучше отказаться
  • тип создаваемой компактной пилорамы — дисковая, ленточная или шинная.

Мини пилорама, видео

Мини пилорама дисковая

В качестве образца присмотритесь к Мурке и ПД 2000. Такие устройства очень востребованы на деревообрабатывающих производствах. Они простые, имеют высокую производительность, а также не вызывают проблем при создании своими руками. В основе конструкции лежит дисковая пила, которую можно монтировать на оси мотора или валу шпинделей.

Для создания самой простой модели вам понадобится вал, стол, двигатель и дисковая пила. Главным элементом конструкции можно назвать стол. Он создается из металлического каркаса, который соединяется при помощи сварки и крепежных болтов. Сверху стола расположена стальная пластина. В такой пластине обязательно присутствуют отверстия, которые прочно фиксируют дисковую пилу. Именно в них вставляется режущий элемент. Во время монтажа пилы нужно следить за тем, чтобы она была расположена посередине пилки.

Шинная мини пилорама

В основе конструкции присутствуют такие главные элементы:

  • каркас станка. Он является самым важным, потому что удерживает все оснащение оборудования. От каркаса непосредственно зависит надежность, долговечность и безопасность. Размеры подбираются индивидуально, согласно потребностям деревообработки
  • силовой агрегат. Без привода конечно пилорама работать не будет. Для бытового применения подойдет трехфазный двигатель, ему необходимо питание 380 Вольт. Однако можно использовать и бензиновый мотор. Питание от 220 В в данном случае не подойдет, потому что параметры мощности очень низкие. Минимальный параметр мощности составляет 3 кВт
  • элементы крепежа. При помощи стационарных компонентов можно осуществить распил, закрепив на них заготовку. Габариты метизов подбираются согласно параметрам обрабатываемых заготовок
  • шина. Обычно шина 50-ти сантиметровая. Наилучшим вариантом является ее покупка вместе с цепью. Таким образом, минимизируется толщина пропила, и, следовательно, снизите объем отходов
  • режущий элемент.

Металлический каркас нужно соединить с шиной пилорамы. Промежуток между рамой и шиной – это размер обрабатываемых заготовок, поэтому чертеж мини пилорамы должен предусматривать этот момент. Если у вас есть желание, можно сделать возможной настройку этого промежутка. Такое полезное дополнение даст возможность осуществлять обработку самых разных заготовок.

На основании нужно создать направляющие, по которым будет двигаться заготовка. Для монтажа основы к стойкам, нужно приварить пластины с высверленными отверстиями. После завершения установки стоит зафиксировать положение гайками с болтами.

При изготовлении самодельной пилорамы обязательно помните про соблюдение техники безопасности. Посмотрите, как правильно делается мини пилорама, видео этого процесса представлено ниже.

Ленточная мини пилорама

Ленточные пилорамы лучше всего справляются с задачей нарезки досок. Методов создания такого устройства существует несколько. Движущей силой подобных устройств могут выступать как электрические, так и бензиновые моторы. Детально описывать определенную самодельную конструкцию с указанием конкретных параметров нет смысла, потому что каждый мастер учитывает и «масштабы» такого производства, и наличие свободного места.

Мы опишем общий порядок изготовления:

  • помещение. Опытные мастера советуют для комфортной работы с бревном выбирать помещение для мастерской не меньше 18 м2, к примеру 6 х 3 м
  • пила расположена неподвижно во время работы. Заготовка кладется на специальную подвижную станину (тележку) и передвигается руками. По этой причине нужно смонтировать металлическую раму для фиксации пилы. Под ней кладутся «рельсы» из уголка, по которым двигается тележка с заготовкой. Распил осуществляется в горизонтальной плоскости. Необходимо предусмотреть изменение высоты размещения пилы во время «роспуска» заготовки на доски. Для этого раму оснащают особой системой, которая функционирует по принципу струбцины, например, «ходовой» винт или нечто аналогичное
  • в качестве основания можно взять металлический уголок или более серьезные конструкции, такие как двутавр или швеллер. Нужно позаботиться о жесткой фиксации этого каркаса к месту установки, потому что о время работы он будет подвержен высоким динамическим нагрузкам. Главное внимание уделите ровности и горизонтальности верхних балок – направляющих. Промежуток между направляющими должен быть больше диаметра самого крупного бревна, с которым вы собираетесь работать, приблизительно на 50 – 70 см
  • невзирая на толщину заготовки, она должна быть прочно зафиксирована на тележке. На нижнюю часть нужно прикрепить колеса.

Это, пожалуй, наиболее значимые этапы работы по созданию пилорамы, с которыми вы столкнетесь во время ее монтажа.

К недостаткам самодельных пилорам можно отнести:

  • трудности настройки. Регулировка должна осуществляться постоянно
  • широкий пропил, а значит высокий процент отходов
  • радиус разброса отходов довольно существенный
  • не высокие возможности оборудования, как по габаритам бревен, так и по времени непрерывной работы механизмов.

wood-prom.ru

особенности и принцип работы, характеристики и критерии выбора ручной пилорамы

Добиться оптимизации процесса обработки древесины можно только посредством использования грамотно подобранного оборудования. В основном для этого используются мини-пилорамы. Благодаря этому удается добиться среза с практически идеально ровной поверхностью. Оборудование подобного типа успешно используется как на лесозаготовках, так и для производства продукции из дерева.

Разновидности оборудования

Пилорама представляет собой специфическое оборудование, предназначенное для обработки разных пород дерева. В результате этого можно получить заготовки разных форм и конфигураций.

Нередко применение современного и дорогостоящего станка не всегда позволяет добиться желаемого результата, а работа с простым и недорогим станком делает возможным получить практически идеально ровный срез заготовки.

Современные производители предлагают несколько разновидностей пилорам, каждая из которых отличается конструкцией, техническими характеристиками и областью применения.

При выборе какой-то определенной модели необходимо обязательно учитывать все ее особенности. В противном случае приобретение и применение станка будет нерентабельным и непрактичным.

Виды ленточной мини-пилорамы

Отличительной чертой этого оборудования для обработки древесины — это простота конструкции, доступность использования и ухода за ним. Стоит также отметить, что при правильном уходе, пилорамы ленточные имеют довольно длительный срок эксплуатации.

Весь уход заключается лишь в том, что необходимо точить зубья пилы по мере их износа. Это сожжет сделать, даже новичок.

Все ленточные мини-пилорамы можно условно подразделить на 2 вида:

  1. Горизонтальная. Применяется при необходимости эффективного и быстрого распила бревен, обработки брусьев, распиловки досок и пр. Принцип работы заключается в том, что бревно прочно прижимается к рельсу посредством использования специальных зажимов. Как правило, горизонтальные ленточные мини-пилорамы пригодны для применения на небольших предприятиях со средними объемами работ.
  2. Вертикальная. Ее популярность у пользователей обусловлена прочностью конструкции и безопасностью выполнения всех видов работ. Это стало возможным благодаря тому, что все опасные рабочие элементы закрыты. Благодаря такой конструкции возможность несчастных случаев сводится к минимуму. Посредством использования этого оборудования можно выполнить такие манипуляции, как распиловка широких досок, бруса или раскрой бревна. Вертикальные мини-пилорамы ленточного типа актуальны для выполнения больших объемов работ на крупных предприятиях.

Ленточные пилорамы требуют регулировки при каждом использовании, что связано со сменой древесины, толщины исходного материала и другими показателями.

Дисковое оборудование

Дисковые мини-пилорамы можно встретить на большинстве крупных деревообрабатывающих предприятий. Сама простая конструкция представлена в виде распиловочного стола, на котором закреплен диск. Есть и более сложное оборудование, конструкция которого оборудована двумя моторами.

В отличие от ленточных пилорам, в дисковых распил выполняется не в результате передвижения заготовки, а посредством движения режущего элемента (диска). Конструкция этого типа позволяет поднять уровень эффективности использования оборудования на несколько порядков. Следует также отметить, что рез выходит практически идеально ровным.

Применяя дисковые мини-пилорамы можно добиться толщины пропила до 1 мм, чего нельзя сказать об использовании оборудования ленточного типа.

Работать с дисковой пилорамой довольно просто и безопасно. Они чрезвычайно просты в обслуживании, а затачивать диск необходимо не чаще 1 раза на 7 дней. Если говорить о затратах электроэнергии, они существенно ниже, чем при работе предыдущего вида пилорам.

Наличие подобных положительных характеристик, присущих для этого оборудования, обуславливает повышение его стоимости.

При покупке дисковых пилорам необходимо учитывать такой показатель оборудования, как диаметр диска, уровень механического напряжения режущего элемента. Он имеет непосредственно влияние на качество выполняемой операции, эффективность использования пилорамы.

Устройства рамного типа

Рамные пилорамы используются для выполнения больших объемов работ. Только в таком случае приобретение оборудования будет рентабельным.

Для монтажа пилорамы необходимо обязательно оборудовать крупный и прочный фундамент. Эти пилорамы относятся к профессиональному оборудованию. Для работы и управления ими необходимо предварительно пройти специальное обучение.

Конструкция рамной пилорамы состоит из рамы, вдоль которой крепятся режущие диски. При вращательно поступательном движении дисков происходит распил древесины. Кроме этого, пилорама оснащена электрическим приводом. Процесс распиловки деревянной заготовки занимает немного времени, что является основным достоинством оборудования.

Шинная мини-пилорама

Оборудование пользуется популярностью у пользователей. Этому способствует наличие определенных положительных характеристик:

  • мобильность — дает возможность перемещать механизм быстро и просто;
  • небольшой вес и размеры — позволяет применять оборудование в случае необходимости выполнения работ на выезде;
  • простота конструкции — благодаря этому производителям удалось обеспечить легкость эксплуатации и обслуживания за пилорамой.

Устройство такого типа одинаково успешно может быть применено как для выполнения продольного, так и горизонтального распиливания древесины. При этом удается добиться реза по заданной предварительно ширине.

Принцип работы шинной пилорамы несколько напоминает работу устройств ленточного типа: деревянная заготовка неподвижна. Распиловка выполняется посредством использования пилы, которая надежно закреплена на подвижной каретке. Отличие между этими двумя типами пилорам заключается в том, что конструкция шинного устройства оснащена цепной пилой.

Эти показатели позволяют применять шинные пилорамы в процессе изготовления таких изделий:

  • лафет;
  • шпон;
  • обрезная и необрезная доски;
  • тонкомер;
  • брус.

Пользователи отмечают высокое качество выполненной работы, а также скорость, с которой работает механизм.

Каждый из вышеперечисленных видов пилорам имеет определенные особенности конструкции, характеристики и принцип работы.

Как не ошибиться с выбором

Существует большое количество типов и конструкций пилорам, выпущенных как отечественными, так и зарубежными компаниями производителями устройств, предназначенных для обработки заготовок из дерева. Из всего разнообразия простому пользователю довольно сложно выбрать именно ту модель ручной пилорамы, которая была бы не только проста в эксплуатации, но и практична в использовании.

Для упрощения процесса выбора специалисты рекомендуют обращать внимание на критерии и характеристики, присущие определенным моделям станков.

Разновидность конструкции портала

Оптимальным вариантом является модель оборудования, для изготовления портала которого производитель выбрал трубу с квадратным профилем, а также усилил его посредством использования специальных элементов. Можно быть уверенным в том, что такое устройство обладает высоким показателем прочности и устойчивости, не вибрирует во время работы.

Некоторые производители ради понижения стоимости изделия стараются использовать минимальное количество усилителей. Это отрицательно сказывается на качестве результата, а также укорачивает период использования станка.

Узел натяжения станка

Разновидность узла натяжения имеет непосредственное влияние на сроке службы устройства, а также на рентабельности его использования. В процессе выполнения рабочей операции по распиловке деревянной заготовки не исключена возможность того, что между режущим элементом и шкивом попадет твердая древесная кора, сучки или много опилок.

Если в конструкции устройства используется система гибкого натяжения, движение режущего элемента амортизирует, удар смягчается, а сама пила не повреждается. При использовании белее жесткого натяжения пила будет подвергаться резким и постоянным ударам или толчкам, что приведет к ее повреждению. Даже использование для изготовления пил таких прочных материалов, как хром или ванадий, не спасают ситуацию. Смена пил в процессе выполнения поставленной задачи непременно ведет к повышению себестоимости производственного процесса.

Вариант движения каретки

Каретка имеет довольно существенную массу. Если для ее перемещения используются цепи, под воздействием большого веса они будут постепенно растягиваться. В результате будет искажаться форма конечной деревянной заготовки.

Избежать возникновения подобной проблемы можно только в случае выбора моделей, каретки которых движутся посредством использования ручной либо электрической системы движения.

Выбор шкива

Нередки случаи, когда под воздействием большой нагрузки происходит разрыв шкива оборудования. Причина кроется в том, что производители для выполнения шкива использовали низкокачественный материал (это может быть цветмет или металл, подверженный развитию коррозии). Для того чтобы скрыть визуальные дефекты шкива, его поверхность покрывают слоем краски.

Единственно правильным выходом будет приобретение агрегата, для изготовления шкива которого был использован цельный металлический лист.

Не стоит также забывать о таком критерии, как диаметр шкива. Бытует мнение, что с увеличением этого показателя, увеличивается и срок службы оборудования. Однако, использование в конструкции шкива большого диаметра, лишь приводит к необходимости применения пилы большей длины.

Направляющие ролики

Следует отдавать предпочтение моделям, конструкция которых оснащена максимально большим количеством регулировочных механизмов, расположенных как на вертикальной, так и на горизонтальной плоскостях.

Кроме этого, они должны быть закреплены по отношению к направлению, в котором осуществляется движение режущего элемента, под углом в 30 градусов.

Благодаря этому удастся свести к минимуму количество микроскопических трещин, образующихся в теле пильного механизма и продлить срок его эксплуатации.

Тип используемой для работы древесины

Это последний в списке, но не по значимости показатель, который необходимо учитывать при выборе. Если планируется работать с тонкомером, лучше остановить свой выбор на оборудовании ленточного типа.

С крупными заготовками лучше справятся дисковые модели, а работа с тонкомерами вызывает у них немало трудностей. Рамная пилорама ручная будет актуальна при распиловке деревянных заготовок, диаметром от 490 мм.

Это только некоторые показатели, которые обязательно необходимо учитывать при выборе типа станка. Идеальная геометрия пиломатериала требует учета каждой мелочи и нюанса, элемента и детали. От этого зависит рентабельность предприятия.

sotka.guru

Мини-пилорама своими руками: дисковая и шинная


При строительстве деревянного дома, бани или хозяйственных построек намного выгоднее распиливать брёвна самостоятельно, изготавливая из них доски требуемой длины и ширины. Для этих целей требуется специальная пильная установка. Оборудование заводской сборки имеет большую производительность и высокое качество, но при этом стоит неприлично дорого. Целесообразнее и экономнее собрать мини-пилораму своими руками, купив для неё минимум расходников.

Инструменты, необходимые для изготовления пилорамы

Для изготовления пилорамы своими руками понадобится не много инструментов и материалов. Каркас конструкции делают преимущественно металлическим, так как он более устойчив к влиянию окружающей среды и износу, особенно если самодельная мини-пилорама предназначена для эксплуатации под открытым небом. В исключительных случаях может применяться и дерево.

Пильный узел и схема работы пилорамы

Для работы понадобятся:

  • Сварочный аппарат и комплектующие к нему.
  • Болгарка, дрель и прочие инструменты.
  • Материал для каркаса каретки и направляющих – труба, уголок или П-образный профиль.
  • Дисковая пила, бензопила или электропила, что зависит от выбора вида самодельной мини-пилорамы.
  • Электрический или бензиновый двигатель и пильные материалы (если пила собирается вручную).
  • Ролики, для движения каретки по направляющим и подшипники для них.
  • Для сборки устройства регулировки уровня распила – домкраты, винты, гайки, ручки и прочие элементы для подъёма и крепления.
  • Для монтажа фиксирующего брёвна устройства – металлический профиль, швеллер, трубы, болты для упоров, фиксаторы с зубьями (для краёв).
  • Дополнительные элементы – шкивы, ремни привода, валы, звёздочки, цепи, тросик или шнур, гвозди, шурупы и другие.

Точный набор инструментов и расходников зависит от выбора её вида, а также от метода монтирования тех или иных устройств – фиксирующего для брёвен, регулирующего толщину будущей доски, передвижного и других. Вариантов сборки много. Каждый мастер монтирует их на своё усмотрение и исходя из имеющихся под рукой деталей.

Подготовительный этап

Процесс изготовления шинной или дисковой пильной мини-установки гораздо менее трудоёмкий, чем при создании самодельной ленточной пилорамы, но всё равно нужно учесть множество факторов:

Схема цепной пилорамы

  • Вес и размер брёвен, обрабатываемых на самодельной мини-пилораме, влияет на длину направляющих и толщину металлических комплектующих.
  • Для тяжёлой и большой древесины необходимо предусмотреть погрузочный механизм или наклонную платформу для закатывания.
  • Высота самодельной мини-пилорамы должна быть подобрана индивидуально для удобства мастера и снижения нагрузок на его спину.
  • Все элементы пильной конструкции должны быть надёжно закреплены так, чтобы отсутствовала какая-либо вибрация.
  • Удобнее в использовании и функциональнее мобильная пилорама, но для неё необходимо дополнительно предусмотреть способ перемещения.
  • Двигатель лучше выбирать трёхфазный, мощностью минимум 3 кВт.
  • Древесина должна фиксироваться так, чтобы в процессе обработки она не «играла», иначе распил получится кривой.

Нюансы рабочего процесса

Для изготовления шинной пилы необходимо учесть:

Чертеж пилорамы с размерами

  • При выборе длины шины с цепью и мощности двигателя надо учитывать диаметр кругляка для распиливания – чем больше, тем длиннее и мощнее.
  • Мощность пилы напрямую влияет на сложность процесса производства – чем мощнее оборудование, тем быстрее и легче распил.
  • Использование электричества для питания установки гораздо выгоднее и экономнее, чем применение бензиновых двигателей.
  • Цепь следует выбирать ту, что предназначена для продольного пиления (оптимально 3*8).
  • Обычных цепей хватает ненадолго, чтобы уменьшить затраты на их замену рекомендуется приобретать твердосплавные разновидности.

Перед сборкой дисковой пилы учитывается:

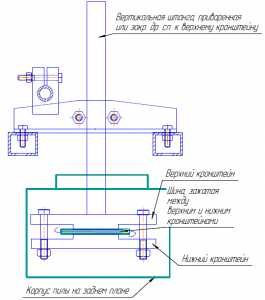

Схема крепления кронштейнов и штанги пилорамы

  • Диаметр выбранного дискового режущего полотна напрямую влияет на трудоёмкость и скорость распиливания – чем больше, тем легче и быстрее.
  • Пилорама может выполняться в 2 вариациях – с ручной подачей древесины на дисковую пилу или с движением пилы вдоль неподвижного кругляка.
  • Двигатель должен быть установлен максимально далеко от места распиливания.

Прежде чем начать сборку, необходимо определиться с видом самодельной пильной мини-установки, её размерами, конструктивными особенностями и требуемой производительностью. Следующий шаг – подготовка всего необходимого (ориентироваться нужно по чертежу). Только после выполнения описанных действий можно приступить непосредственно к монтажу.

Пошаговая инструкция изготовления пилорамы

Процесс изготовления каждого вида самодельной пилорамы имеет много общих этапов, но всё-таки сильно отличается. Поэтому важно рассмотреть пошагово весь алгоритм для шинной и дисковой мини-пилки в отдельности.

Сборка самодельной шинной пилорамы

Для изготовления шинной мини-пилорамы понадобится электрический или бензиновый двигатель и цепная пила. Проще использовать готовую электрическую или бензопилу, но брать необходимо мощные профессиональные модели.

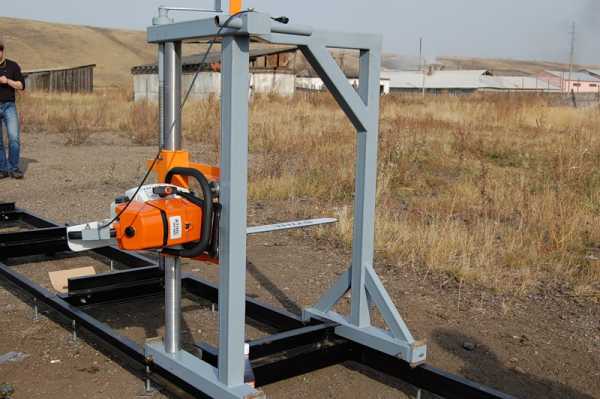

Шинная пилорама с бензиновым двигателем — схема

Процесс монтажа включает в себя следующие этапы:

Сборка мини-пилорамы

  • Выполняется каркас из профиля или швеллера, состоящий из направляющих и установки для фиксации брёвен (потребуется сварка и болгарка).
  • Изготавливается каретка на роликах (не менее 4), которая предназначается для перемещения пилы вдоль кругляка.
  • Для движения каретки требуется предусмотреть ручной привод (приводное колесико и вороток колодца или другой).
  • Подготавливается каркас для установки пилы, который должен быть подвижным, чтобы можно было поднимать и опускать уровень распила.
  • Подъёмным может быть механизм фиксации брёвен (используются домкраты), в этом случае пила делается неподвижной.
  • Монтируется наклонная платформа для закатывания кругляков на устройство фиксации или подъёмник.
  • Устанавливается, надёжно закрепляется и настраивается готовая или сборная пила.
  • Проводится закрепление деталей – подтягивание болтов и установка поддерживающих уголков для исключения биения и вибрации.
  • Осуществляется проверка работоспособности пилки на холостом ходу.

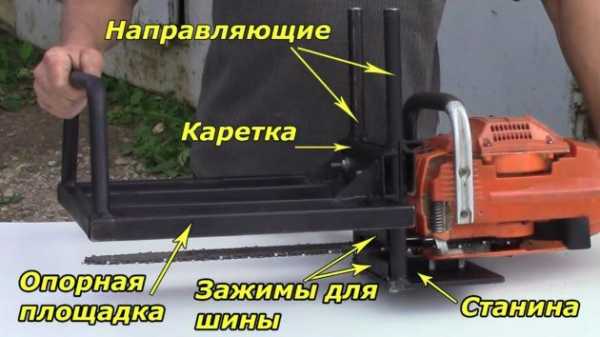

На фото показаны основные элементы шинной пилорамы

Сборка самодельной дисковой пилорамы

Чтобы самостоятельно собрать дисковую пилораму, необходимо следовать одному из приведённых ниже алгоритмов.

Схема регулировки пилорамы

Подача бревна на диск:

  • Посредством сварки изготавливается надёжная металлическая рама.
  • На раму устанавливается плита с прорезью под диск (металлическая, иногда деревянная).
  • Зазор между плитой и диском должен быть минимальный.
  • Под плитой устанавливается двигатель, соединённый с валом пилы через повышающий обороты шкив.

Движение диска вдоль бревна:

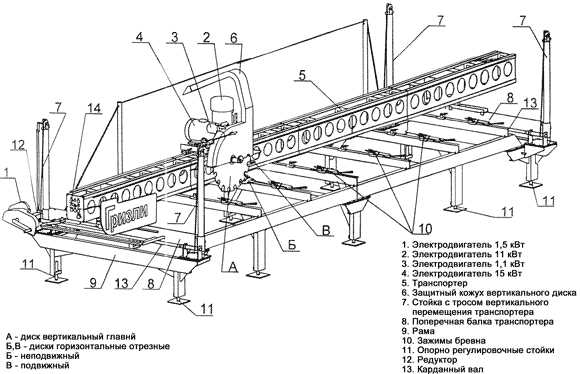

Схема самодельной дисковой пилорамы

  • Монтируется устройство для крепления бревна в неподвижном состоянии, параллельно которому устанавливаются рельсы.
  • Изготавливается металлическая тележка с роликами или колёсами для движения по рельсам.
  • На тележку ставится двигатель, 2 шкива и диск.
  • Диск выступает за край тележки и между ними имеется небольшой зазор.
  • Шкивы выполняют функцию ременного привода, один соединён с двигателем, а другой — с валом диска.
  • Для регулирования толщины доски подготавливается домкрат, выдвигающий диск вперёд или возвращающий его в исходное положение.
  • На ручке тележки крепится кнопка пуска.

Дисковая пильная установка может собираться и аналогично шинной, с той разницей, что вместо цепной пилы на каретку устанавливается диск.

Видео по теме: Домашняя пилорама своими руками


specnavigator.ru

Своими руками Мини пилорама. Мини-пилорама (шинная). Особенности мини пилорамы пилорама

 Мини пилорама Logosol M7

Одно из основных преимуществ пилорамы Logosol M7 - ее мобильность. Возьмите с собой минипилораму в лес, на дачу. Вам останется только распилить дерево на доски, планки или брусы.

 Вы можете распилить ствол на доски, брусы и миллиметровые листы уникальных размеров и форм. Мобильная пилорама Logosol справится с различным видом дерева: дубом, осиной, яблоней, вишней и многими другими сортами. Вы можете самостоятельно справится с вашей минипилорамой. С помощью встроенных лебёдок вы сможете поднять брёвна до нужной высоты. Высота закатывания брёвен равная 55 см является оптимальной. Готовые доски выходят на уровне пояса и вы можете их легко поднять. Пилорама Logosol M7 бережёт не только ваше время, но и ваше здоровье.
Мотопила скользит вдоль стабильной линейки. Отличный результат достигается с самого начала. Бревно поднимается до нужной высоты с помощью подъёмной рукоятки. Четкие шкалы и уверенные шаги подъёма делают установку толщины доски легкой и точной. Подробная инструкция по эксплуатации на русском языке, сопровождает каждую пилораму. Переносная минипилорама Logosol M7 изготовлена из анодного алюминия, материала фантастического качества. Анодный алюминий не поддаётся коррозии, легок и твёрд. Поверхность пилорамы удароустойчива и легкоочищаема, что сводит обслуживание к минимуму. Шина пилы и цепь тоньше, чем обычные и пилят быстрее. Оставляемая колея распила только незначительно шире, чем колея после дисковой пилы. Мы рекомендуем работать с четырьмя - пятью заточенными цепями, меняя их после распила определённого количества брёвен.

    Высокая продуктивность

Пилорама Logosol M7 может быть оснащена бензодвигателем в 50 см3. Мы рекомендуем бензодвигатель от Stihl MS660 на 92 см3. Скорость распила бревна в шесть дюймов мотопилой с этим двигателем 5м/мин. Если вы используете электропилу Е5000,то скорость распила увеличивается вдвое. Ленточная пила от Logosol достигает скорости в 16м/мин. Но технические данные это одно, а практика совсем другое. Дерево нужно не только распилить, но и уложить в штабель, нужно докатить новые брёвна и конечно нельзя забывать о маленьких перерывах в работе. Наши клиенты уверяют, что они сами справляются с двумя- тремя кубометрами распиленного леса в день. Мы им верим!

    Преимущества Logosol M7:

    Быстрое крепление мотопилы особыми гайками держит её железной хваткой.
    Салазки скользят по линейке без отклонений.
    Этажерка мгновенно фиксируется. (шаг шкалы 1/4"-6,35 мм и 1/8"-3,18 мм).
    Четкая шкала и уверенный шаг облегчают фиксацию высоты.
    Мы рекомендуем stihl ms660 или ещё лучше электропилу е5000.
    Настраевыемые опоры. Быстрая установка.
    Захват бревна препятствует его вращению.
    Настройка каждой из 2х этажерок по отдельности экономит материал.
    Быстрая тросовая система подъёма бревна выдерживает нагрузку до тонны.
    Кантовые опоры держат бревно на месте.
    Рифленое коленное крепление облегчает фиксирование стола или рампы к лесопилке.
    Цепь pmx от stihl с 10° заточкой оставляет гладкую 6 мм колею.

sawwood.ru

мини пилорамы шинные

БПШ предназначена для продольной распиловки древесины любых пород заданной толщины. мини-пилорама может...

Фото на Драйв 2 https://www.drive2.ru/b/451333856235094853/?key=VsgMAAAAAAB7GYVmocHTCAAAlDezRFEyYRQSjpq2nR0yJzTLUx4.

Шинная (цепная) пилорама -Рабочая длинна заготовки 2500мм+ -Мобильность, простота транспортировки и хранения...

Работа электрической шинной мини-пилорамы ПЦМ-1Э/380В Технические характеристики на сайте: http://www.mw36.ru.

Шинная пилорама бензиновая - с двигателем Хонда 13 л.с. в работе. http://delo1.com/pilorama.htm Бензиновая МИНИ ПИЛОРАМА,...

Распиловка круглого леса на брус и 50 доску. http://pilam.ru/ Он-лайн заказ оборудования. Доставка оборудования...

Шинные пилорамы, бензиновая мини пилорама Мурка м11 инструкция по сборке пилорамы, как собрать пилорамы.

Шинная пилорама Лесопилов. Производство пиломатериалов высокой точности. http://lesopilov.ru.

Ни чего нового ,но вдруг кому то - будет интересно.

Пилорама цепная опыт эксплуатации . Мастерская находится по адресу Могилёвская область , Дрибинский район...

бензомоторная шинная пилорама, привод от двух ШТИЛЕЙ 660.

3квт. 3 метра пропил.

пилим шинной пилорамой.

Пилорама шинная, привод от электродвигателя, шина от бензопилы штиль или орегон.

Таймлапс.

Производство пилорам pilorama-novgorod.ru 8-950-682-22-77.

Если вы знаете аналоги, добавляйте комментарии здесь и http://www.companybest.ru/publications/22-oborud/247-mini-pilorama.html Правда, неизв...

Распил на Обрезную доску Шинной пилорамой.

Пилорамы бензиновые четырехтактные пользуются огромной популярностью благодаря своим высоким технически...

097-097-4885 Олег Вся информация на нашем сайте www.ecohouse.in.ua www.woodmash.com.ua.

Мини пилорама шинная (цепная) электро или бензопривод. Высокое качество обработки древесины, точность,...

Заходите на канал, там есть продолжение о пилораме. Длина три с половиной метра. Шина 50 см. движок 3 квт.

Пилорама редукторная 7.5 кВт имеет усиленный четырехручьевой редуктор, что позволяет избегать пробуксовки...

Мини пилорама позволяет производить распиловку бревна прямо в лесу на делянке или во дворе своего дома...

Самодельная шинная пилорама из металлолома.

Самодельные шинные пилорамы http://gredx.ru/fun/samodelnaya-pilorama.

Новый вид цепной пилорамы. Пилит под своим весом. Мини пилорама, которая поместится в любом помещении. С...

Изготовление шинной пилорамы бюджетный вариант.

сайт деревообработки: http://www.pilorama-novgorod.ru/index.php сайт мини экскаватор: http://www.kopkop.ru/price.php тел. 8-950-682-22-77 тел. ...

Наглядно показана работа шинной электрической пилорамы Мурка М2. Скидка на оборудование 2% при заказе с...

делаем и продаем пилорамы разного типа. Вся информация на нашем сайте www.woodmash.com.ua либо тел. 096-264-67-97 Олег.

Пилораму я сделал в конце 90х. Возникла проблема с покупкой досок, они исчезли. Для изготовления пилорамы...

На этом видео я пилю доски.

бензиновая шинная пилорама.

Шинная пилорама Лесопилов (бензопила Stihl MS 660). Производство пиломатериалов высокой точности. http://lesopilov.ru.

Показываю как устроена цепная пилорама . мастерская Ивлева Сергея . Беларусь , Могилёвская область , Дрибинс...

Для заказа и покупки в Украине и странах СНГ +38 096 999 41 42 Viber WhatsApp [email protected]

ativador windows 8.1 pro build 9600 64 bits ares 4 shared diablo 3 aprimorar item ancestral meu sony xperia fica so reiniciando spotify premium de graca iphone cheats para epsxe ferreiro browiki como formatar o notebook windows 8.1 alto liker brasil carregar controle xbox na tomada

debojj.net

шинная мини пилорама Видео

9 г. назад

Работа электрической шинной мини-пилорамы ПЦМ-1Э/380В Технические характеристики на сайте: http://www.mw36.ru.

3 г. назад

Шинная (цепная) пилорама -Рабочая длинна заготовки 2500мм+ -Мобильность, простота транспортировки и хранения...

5 г. назад

БПШ предназначена для продольной распиловки древесины любых пород заданной толщины. мини-пилорама может...

3 г. назад

Шинная пилорама бензиновая - с двигателем Хонда 13 л.с. в работе. http://delo1.com/pilorama.htm Бензиновая МИНИ ПИЛОРАМА,...

5 мес. назад

3квт. 3 метра пропил.

6 г. назад

Мини пилорама шинная (цепная) электро или бензопривод. Высокое качество обработки древесины, точность,...

2 г. назад

Фото на Драйв 2 https://www.drive2.ru/b/451333856235094853/?key=VsgMAAAAAAB7GYVmocHTCAAAlDezRFEyYRQSjpq2nR0yJzTLUx4.

2 г. назад

Пилорамы бензиновые четырехтактные пользуются огромной популярностью благодаря своим высоким технически...

1 г. назад

Продолжение изготовления бюджетной шинной пилорамы.

3 г. назад

Шинная пилорама Лесопилов (бензопила Stihl MS 660). Производство пиломатериалов высокой точности. http://lesopilov.ru.

8 мес. назад

Пробуем в работе пилораму логосоль м5.

6 г. назад

бензомоторная шинная пилорама, привод от двух ШТИЛЕЙ 660.

6 г. назад

Мини пилорама позволяет производить распиловку бревна прямо в лесу на делянке или во дворе своего дома...

2 г. назад

Пилорама редукторная 7.5 кВт имеет усиленный четырехручьевой редуктор, что позволяет избегать пробуксовки...

3 г. назад

Пилорама цепная опыт эксплуатации . Мастерская находится по адресу Могилёвская область , Дрибинский район...

5 мес. назад

Заходите на канал, там есть продолжение о пилораме. Длина три с половиной метра. Шина 50 см. движок 3 квт.

3 г. назад

Шинная пилорама Лесопилов. Производство пиломатериалов высокой точности. http://lesopilov.ru.

3 г. назад

Производство пилорам pilorama-novgorod.ru 8-950-682-22-77.

turprikol.com

Мини пилорама ленточная - это незаменимый помощник в постройке дом пилорама

Мини пилорама ленточная обладает невероятной надежность, функциональностью и долговечностью. Тем более она окупиться через несколько месяцев за счет своей усовершенствованной производительности. Это станок очень неприхотлив в ухаживании, не занимает большой территории и может работать круглые сутки напролет, при этом потребляя минимум электроэнергии. Он делает только качественные доски и бруски.

Преимущества использования ленточных пилорам

Не всегда есть возможность осуществить доставку бревен из леса к месту обработки, где будет установлена стационарная пилорама. Причин может быть множество — нехватка транспорта или отсутствие места для складирования бревен, недостаток рабочих рук или экстремальные условия работы. В таких случаях на выручку приходят компактные и мобильные мини пилорамы шинные или ленточные. Какие же конкретно преимущества дает их использование?

Возможность перевозки на автомобилях типа «Газель» и быстрый монтаж на месте нахождения бревен, даже в глубине леса — один из наиболее существенных плюсов использования мини пилорамы Логосоль и подобных ей устройств.
Высокая точность распила — еще одна особенность и плюс мини пилорам под маркой Logosol и подобных им. С помощью такого инструмента вы сможете получать и брус, и тонкие миллиметровые доски необычной формы. При этом распилу при помощи мини пилорамы Тайга или Logosol могут быть подвергнуты фактически все породы деревьев, произрастающие на территории Европы и Америки. Если вовремя затачивать цепь и работать, как минимум, с двумя-тремя сменными цепями, то у вас не возникнет проблем с обработкой вишни, дуба, яблони, осины или клена.

Возможность контролировать продуктивность пилорамы еще один плюс данного типа оборудования. Легкая мини пилорама ленточная или шинная может быть оборудована электропилой, что почти вдвое увеличит ее производительность. Если же нет такой необходимости, можно работать с использованием удобного бензомотора.

 Пилорама дисковая пд 195
Порадует вас и качество распила, которое демонстрируют мини пилорамы под названием Логосоль и им подобные. Узкая колея, надежное крепление и удобный механизм подъема бревна, долговечный корпус — вот еще несколько причин отдать им предпочтение.
Базовые и дополнительные функции мини пилорам Тайга и аналогичных моделей

Несмотря на свои компактные размеры, мини ленточные и дисковые пилорамы обладают массой разнообразных функций и дополнительных опций.

Довольно часто мини пилорама ленточная или шинная приобретаются, когда требуется выполнение однотипной работы в не слишком больших объемах. Это может быть пиление бревен на доски, планки или бруски для загородного строительства или периодического ремонта частных построек. Небольшие по размерам, мини ленточные или шинные пилорамы, помещаются в гаражах и сараях, где могут храниться годами, а использоваться время от времени.

Тем не менее, современные мини пилорамы ленточного типа или шинные отличаются большим разнообразием функций. К примеру, они по вашему выбору могут оснащаться бензиновыми двигателями или электропилами. Это позволит использовать тот источник энергии, который наиболее доступен.

Кроме того, при помощи современных мини пилорам, к примеру, ленточных Тайга можно осуществлять не только распил бревен на доски, но и заготовку шпона, шпал и реек. Это значительно расширяет возможности мини ленточных и прочих пилорам.Дисковая пилорама Тайга ДП-1 (электрическая)

Цена: 190 000  р.

 Технические характеристики:                                                           ДП-1
 Диаметр распиливаемого бревна, мм                                                  900
 Длина обрабатываемого бревна, мм                                                  7000
 Максимальная глубина пропила, мм                                                    150
 Диаметр дисковой пилы, внеш/внутр, мм                                   400-500/30  Производительность по доске необрезной 50 мм, смена/м3      не менее 10
 Мощность двигателя, кВт                                                                      11

 Габариты станка,     мм:      Цены пилорамы
 Длина                  1450
 Ширина                2400
 Высота                 1810

Дисковая пилорама предназначена для распиловки круглого леса на все виды пиломатериалов (доску обрезную, необрезную, брус, брусок и т.д.)

Распил производится дисковой пилой диаметром 450-600 мм, надежно закрепленной на валу шпиндельного узла, с возможностью её поворота на 90 градусов, и распилом в обе стороны. Простота станка и отсутствие сложных настроек не требуют специальных навыков у персонала. Бревно при распиловке не кантуется. Отсутствие температурного и климатического порогов при работе. Замена диска производится по мере износа. Вышеуказанные параметры позволяют получать пиломатериал с идеальной геометрией.

Можем предложить следующую продукцию и услуги:

 Дисковая пилорама для продольной распиловки круглого леса, дисковую пилораму продаем по самой низкой цене, угловая дисковая пилорама  поможет получить точную геометрию и высокое качество продукции, дисковая пилорама самодельная, дисковые пилорамы видео, дисковая пилорама +своими руками, купить дисковую пилораму для радиального распила доски, куплю пилораму дисковую для получения экспортного пиломатериала.

 Дисковая пилорама алтай, продам дисковую пилораму по цене производителя, дисковая пилорама гризли имеет высокую производительность.

 Пилорамы дисковые углового пиления для точной распиловки древесины, дисковая пилорама чертежи. Бензиновая дисковая пилорама имеет преимущество автономного питания, дисковая пилорама ижевск, мини пилорама дисковая, продажа дисковых пилорам, пилорамы дисковые ленточные,

 Дисковые пилы +для пилорам поставляются с подрезными ножами, дисковая пила +для пилорамы имеет стелитовые напайки из высокопрочной стали которые прекрасно держат заточку, пилорама дисковая горизонтальная или  вертикальная дисковая пилорама,  пилорама дисковая кара, дисковая пилорама цдс, дисковая пилорама барс,

 Пилорама дисковая поворотная является оборудованием первого ряда для распиловки кругляка диаметром до 1,2 м, дисковые пилорамы бу, пилорама дисковая цдс 1100, дисковая пилорама гепард, дисковая пилорама форум о том +как сделать дисковую пилораму или многопильную дисковую пилораму, дисковая пилорама пд 195, углопильная дисковая пилорама ,  Положительные отзывы +о дисковых пилорамах от клиентов купивших ДП-2, дисковая пилорама производства новосибирск, дисковая пилорама пд 50, дисковая пилорама зубр, дисковая пилорама беркут, пилорама дисковая лаймет, самодельные дисковые мини пилорамы, дисковые пилорамы радуга, пилорама дисковая ц2убс 2, мобильная дисковая пилорама, автоматические дисковые пилорамы, дисковая пилорама +с бензиновым двигателем - автономное питание без потребления электроэнергии, пилорама дисковая пд 2000, алтай 3 дисковая пилорама.

Открытие собственного производства является рискованным, но очень заманчивым шагом для любого предпринимателя. Что тут сложного, спросите Вы, купил станок да пили сколько влезет! Однако, не все так просто.
Первое о чем следует задуматься – место для будущей лесопилки. Лучше всего для данного вида деятельности подойдет участок земли 30-35 гектар с расположенным на нем одноэтажным строением или ангаром площадью 300-500 квадратных метров. Ангар лучше всего использовать как склад для готовой продукции, так как хранящийся под открытым небом пиломатериал быстро потеряет товарный вид под воздействием окружающей среды. Подобное место можно найти в промышленных зонах практически во всех крупных городах страны. Зачастую похожие рабочие площадки можно взять в аренду на территории старых заводов. Немаловажным условием будет наличие на площадке стационарного башенного крана или крана-балки, позволяющего с легкостью и в короткие сроки передвигать тяжеловесные грузы.

Покупка оборудования – второй этап, однако, выбор станков так же важен как и выбор места под новую пилораму. Пилорамы бывают нескольких типов: ленточные, дисковые, мини-пилорамы, многопильные пилорамы. Для открытия сравнительно небольшой лесопилки идеальным выбором будет ленточная пилорама, сочетающая в себе легкость настройки и управления, а так же неплохую производительность и неприхотливость. На станках нельзя экономить ни в коем случае, лучшим выбором будут станки давно проверенных и известных фирм. Минимальный набор станков для открытия лесопилки: сама пилорама и кромкообрезной станок.

Итак, станки куплены, осталось их установить и настроить. Это несомненно следует доверить профессионалам! Однако место под них лучше оборудовать заранее. Если пилорама будет находиться не в помещении, то необходимо сделать для нее навес. Можно не тратить много денег и сколотить простой, но крепкий деревянный навес, которого вполне хватит лет на 5, а затем заменить его. Либо сразу можно вложить больше средств и заказать навес из железных направляющих, такие навесы ,как правило, крепче и служат намного дольше, однако более затратны при монтаже.

Для удобства производства следует сбоку от пилорамы сделать поката – железные направляющие на которых будет находиться круглый лес и по которым он будет доставляться до места распиловки. Как правило возле пилорамы так же оборудуется место под временный склад, где будет храниться продукция произведенная за смену.

План будущей пилорамы следует тщательно продумать заранее, так как неудобно расположенный подъезд к складу, или неправильно выставленные поката могут задерживать производственный процесс и как следствие снизить возможную прибыль.

Пилорама ленточная: достоинства и недостатки. Критерии выбора

Пилорама ленточная относится к одному из наиболее перспективных и популярных видов деревообрабатывающего оборудования. Как правило, пилорама ленточная представляет собой станок небольших размеров и используется для распила практически любой древесины. Режущий инструмент здесь – ленточная пила, имеющая ширину 32-50 мм. При помощи электромотора пила движется и осуществляет распил материала.

К достоинствам пилорам ленточных относятся:
• Возможность производить на 20-25% больше древесины, чем классические методы распила.
• Экономия электроэнергии, большая мобильность данного деревообрабатывающего оборудования.
• Доступность для предприятий малого бизнеса, т.к. цена пилорам ленточных является приемлемой.
• Точность обработки (0,3-0,5 мм на 8 метров бревна).
• Уменьшение отходов в 2,5 раза по сравнению с традиционными способами.
• Возможность оператора быстро перейти на нужный размер пиления с высокой точностью.
• Возможность получать древесину до 5 мм толщиной и распиливать дерево длиной до 1 метра.
• Индивидуальный раскрой каждого отдельного бревна (при необходимости).

Недостатки пилорам ленточных:
• Меньшая производительность по сравнению с рамными и дисковыми пилорамами. Но данный недостаток устраняется, если использовать вместе ленточнопильный и кромкообрезной станок позиционного типа.
• Пилорама ленточная не гарантирует точность радиального распила. Особенно это заметно, когда на это деревообрабатывающее оборудование поступает только что спиленное хвойное дерево. Из-за того, что материал смолистый, и в нем много влаги, на режущие кромки пилы и на другие движущие части при распиле налипает смола, а потому на поверхности дерева образуется «волнистость». Данного недостатка также можно избежать, если чаще использовать очистители и смазывающие жидкости.

Как видно, всех недостатков пилорамы ленточной можно избежать. А потому достоинства этого вида деревообрабатывающего оборудования делают его на сегодняшний день наиболее актуальным и востребованным среди прочих методов распила.Как выбрать ленточную пилораму?

При выборе пилорамы ленточной стоит обратить внимание на несколько факторов:

1. Рельсы. Качество пилорамы прямо пропорционально тяжести рельсов. Причина в весе бревна: если вы положите на рельсы весом в 70 кг бревно 1-2 тонны, то рельсовый путь явно не выдержит. Поэтому длина рельсового пути должна быть не меньше 8,5 метров (в противном случае, закатывание бревна на рельсы станет дополнительной проблемой). Кроме того, проследите, чтобы рельсовый путь имел приспособления для регулировки.

2. Мощность двигателя. Двигатель должен иметь мощность не меньше 11 кВт. Если мощность меньше, распил происходит медленнее, производительность уменьшается. Кроме того, малая мощность двигателя снижает скорость пилы и ухудшает качество получаемой поверхности.

3. Диаметр шкивов. Главная проблема пилорамы ленточной – это то, что рвется пила. Одна из причин – изгиб/разгиб пилы во время вращения шкивов. При этом чем меньше диаметр шкива, тем больше нужно оборотов, чтобы скорость пилы осталась линейной (30 м/сек). Чем больше диаметр – тем меньше требуется оборотов. Поэтому чем диаметр шкива больше, тем меньше изгибов/разгибов пилы осуществляется. А потому тем меньше вероятность разрыва пилы.

4. Ширина пилы. Чем шире ленточное полотно, тем лучше. Как правило, узкие полотна используются для столярных работ, но не для распила.

5. Вспомогательное оборудование. О профессиональности пилорамы ленточной говорит наличие такого вспомогательного оборудования, как дебаркер, автоматический запил бревна, кантователь бревна, подъем вершины и т.д.

В любом случае, перед выбором и покупкой такого деревообрабатывающего оборудования, как пилорама ленточная, стоит проконсультироваться со специалистами в данной области и узнать у них более подробно обо всех нюансах.

Мини пилорама - ленточная пилорама

Мини пилорама –это самый простой и недорогой вариант распила бревен на обрезные и не обрезные доски, который подходит для фермеров и предпринимателей.

Мини пилорама ленточная – это самый простой и недорогой вариант распила бревен на обрезные и не обрезные доски, который подходит для фермеров и частных предпринимателей. Эти станки могут стать основой своего дела, когда распиливаешь доски не только для собственных нужд, но оказываешь услуги по распиловке соседям, либо продаешь готовый пиломатериал.

пилорама предназначена для распиловки бревен любых пород древесины на брус, брусок, шпалу, обрезные и необрезные доски, шпон, рейки и т.п. пилорама распускает бревна в диаметре до 700 мм.
На все оборудование установлена годовая гарантия.

Технические характеристики ленточной пилорамы

Диаметр бревна максимальный 700мм
Максимальная толщина доски 250мм
Скорость подачи 2 – 20м/мин
Точность распиловки 1мм/м
Мощность привода пилы 4кВт
Длина бревна (под заказ – любая) 0,9 – 5,2м
пила: длина 3450мм
ширина 32 – 40мм
толщина 0,8 – 1мм

С возрастом человек начинает задумываться над тем, что ему просто необходим пассивный отдых на даче в собственном уютно домике. Примерные отцы семейства всегда заботятся, чтобы построенное жилье было надежным, крепким и из экологически безвредных материалов. В настоящее время многие склоняются в сторону деревянных построек, и даже принимают непосредственное участие в создании дома. Конечно, можнообойтись более простым вариантом и купить уже готовый дом из древесины, но тут уже не возможно будет повлиять на его дизайн, качество и срок службы.

Поэтому построенный своими руками дом практически всегда отвечает запросам потребителя. Ну вот уже закуплено определенное количество бревен и возникает спор по поводу того чем же все-таки лучше распиливать дерево. Для этих целей отлично подойдет мини пилорама ленточная. При доступной цене она без труда распилит весь нужный материал для постройки дома. Данная конструкция легкоуправляемая, имеет малогабаритные размеры и ничуть не сдает позиции более дорогим и профессиональным строительным инструментам, а наоборот значительно упрощает производственную работу.

Мини пилорама ленточная обладает невероятной надежность, функциональностью и долговечностью. Тем более она окупиться через несколько месяцев за счет своей усовершенствованной производительности. Это станок очень неприхотлив в ухаживании, не занимает большой территории и может работать круглые сутки напролет, при этом потребляя минимум электроэнергии. Он делает только качественные доски и бруски.

sawwood.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
