Пилорама дисковая своими руками: Дисковая пилорама своими руками в домашних условиях: чертежи, видео

особенности и рекомендации по изготовлению

Для первичной обработки такого материала, как дерево, нужна пилорама. Оборудование такого рода бывает нескольких разновидностей — ленточным и дисковым. Для изготовления своими руками зачастую выбирается дисковый вариант, потому что он характеризуется отличными пользовательскими свойствами и не очень сложной конструкцией.

• Принцип функционирования
• Конструкция самодельной дисковой пилорамы
• Рекомендации по изготовлению

Принцип функционирования

Перед самостоятельным изготовлением конструкции, необходимо изучить работу и особенности комплектации миниатюрной дисковой пилорамы. Зачастую она используется для обработки средних и больших бревен. В итоге формируется брус и доски.

Главный элемент конструкции — силовая установка, которая обеспечивает вращение распилочных дисков. Помимо этого, для обеспечения автоматизации работы требуются следующие составляющие:

• линия подачи. Она бывает автоматической и неподвижной. Зачастую предпочтение отдается последнему решению, потому что он является более экономичным при изготовлении своими руками;
• узел распила. Может включать в себя одно или несколько режущих полотен. Также бывает поперечным и горизонтальным;
• управляющий блок. Он расположен сверху узла распила. С помощью этого устройства у мастера есть возможность настраивать обороты двигатели, запускать и деактивировать оборудование.

Пилорама углового типа используется для радиального и тангенциального распиливания заготовок. Особенности конструкции такой установки позволяют предельно эффективно применять все бревно.

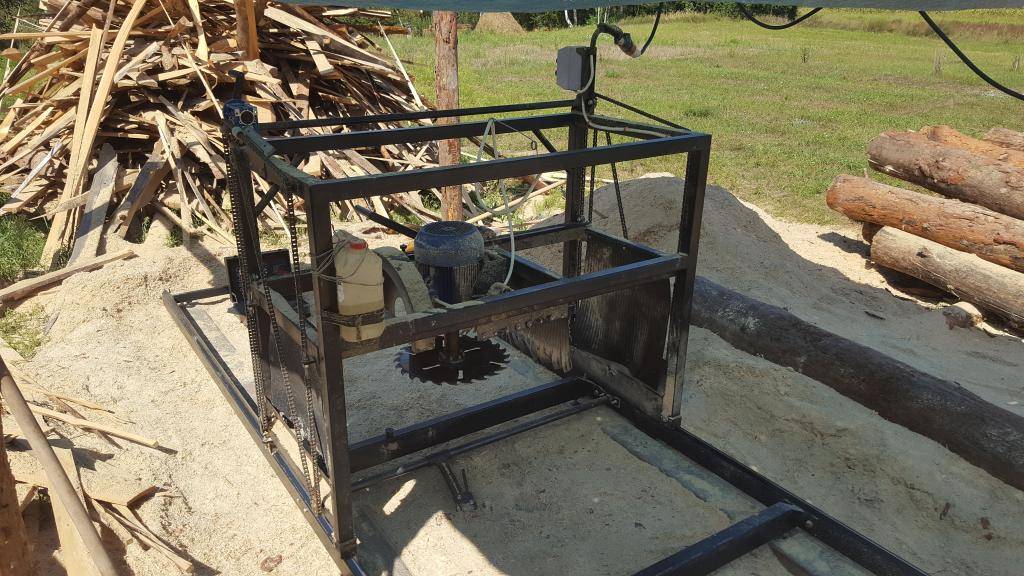

Конструкция самодельной дисковой пилорамы

Простейший вариант самодельной мини-пилы включает в себя стол и отрезной диск. Сделать такое оборудование можно и самостоятельно, но оно не будет иметь высоких показателей производительности.

Основной недостаток конструкции этого типа — необходимость производить подачу материала самостоятельно. Это может с легкостью привести к нарушению геометрических параметров будущего бруса или доски. Потому такие установки применяются лишь для обработки листовых материалов и сравнительно малых заготовок.

Гораздо большим диапазоном функций может похвастаться пилорама углового типа. Это оборудование одновременно делает два распила в вертикальном и горизонтальном положении. Но ее сделать гораздо труднее, нежели модель, о которой было сказано выше. Самодельная дисковая пилорама обладает следующими особенностями конструкции:

• перемещающаяся распиливающая каретка. Этот элемент перемещается по специальным направляющим, расположенным на платформе. На нем находится два двигателя с дисками;
• стационарная платформа. Она предусматривает наличие фиксаторов материала, которые предотвращают смещение бревен и их последующую деформацию при работе.

Сделать такую установку можно с помощью подручных приспособлений и материалов. Важно, чтобы пилорама выдерживала постоянные вибрации и нагрузки.

Если оборудование будет использоваться исключительно для изготовления досок, то вместо горизонтального инструмента можно поставить еще один вертикальный. Это существенно повысит показатели производительности пилорамы.

Рекомендации по изготовлению

В том случае, если установка будет применяться в коммерческих целях и для работы с большими объемами материала, подходить к вопросу собственноручного изготовления необходимо максимально ответственно и внимательно. Модели, сделанные своими руками, не во всех случаях способны делать качественный распил при постоянном воздействии нагрузок. Такие конструкции лучше изготавливать для незначительных работ.

Для начала нужно подобрать показатели мощности и число оборотов двигателя. Как правило, при монтаже электропривода не появится никаких проблем, но вы будете вынуждены подсоединять линию в 380 V, потому что понадобится установка трехфазных моделей.

Заранее нужно составить чертежи будущего оборудования. Запомните, что каких-то определенных правил для самостоятельного создания мини-пилорамы не существует — оборудование в каждой ситуации получается индивидуальным.

Но можно воспользоваться рекомендациями профессионалов:

• каркас следует делать из швеллеров под номером 6 и 4. Соединения можно сделать двумя способами — сваркой и болтами. Это благоприятно скажется на долговечности конструкции;
• для изготовления направляющих лучше пользоваться рельсами Р50. Затем под них следует подобрать колесики;
• при изготовлении необходимо обратить внимание и на то, что ширина подвижной платформы и каретки не должна различаться;
• размещение привода. В связи с тем, что большая часть моделей обладает воздушным охлаждением, двигатель рекомендуется устанавливать подальше от участка распила. Для дискового привода нужно сделать цепную передачу или вал.
• для обеспечения защиты исполнителя на платформу ставится специальный щит из стального сплава. Эта конструкция позволит предотвратить опасные ситуации.

При эксплуатации самодельной мини-пилорамы необходимо регулярно проверять работоспособность оборудования. Такие установки при долгом применении могут утрачивать свои изначальные свойства. Также не стоит забывать о двухсторонней заточке пил, а после окончания их ресурса — производить замену элементов.

самодельная, своими руками, в домашних условиях

Пилорама — полезное оборудование, предназначенное для распила древесины. В частном хозяйстве с ее помощью можно производить брус и доски разного сечения. При желании и при наличии достаточных финансовых средств ее без проблем можно приобрести в специализированном магазине. Однако нехватка денег зачастую препятствует совершению такой покупки, а дисковая пилорама самодельная — отличная альтернатива.

• Устройство и ее разновидности
• Создание пилорамы
• Инструкция по сборке
• Изготовление диска и балансировка

Устройство и ее разновидности

Дисковые пилорамы используются в случае, когда необходимо распилить ствол древесины вдоль его волокон. Источником энергии для работы станка служит электричество.

Главными компонентами оборудования являются рама, дисковые пилы, передвижная каретка, электродвигатели:

• Основное предназначение рамы — объединение всех компонентов конструкции в единое целое. При этом элементы оборудования должны располагаться на таком расстоянии друг от друга, чтобы работу можно было выполнять безопасно. Главное требование к раме: она должна быть устойчивой и жесткой.
• Двигатель обычно имеет рабочее напряжение — 380 В. Его выбирают исходя из мощности и количества оборотов в минуту. Если нет возможности подключить оборудование к электросети, можно использовать бензиновый мотор.
• Режущий узел пилы может располагаться как вертикально, так и горизонтально, при этом в его состав может входить один диск или сразу пара. В связи с этим бывают пилорамы двухдисковые, а бывают однодисковые. Если диск всего один, бревна можно распиливать в двух положениях — по горизонтали и по вертикали.
• Каретка такой пилы может двигаться вдоль и поперек. Двухдисковая пилорама имеет две пилы, которые по отношению друг к другу расположены под прямым углом. Такое оборудование может работать ортогонально, и поэтому производительность его выше.

Пилорамы подразделяются не только на две разновидности. Есть и множество других вариантов конструкции станков. Например, существует такая, которая работает не от одного, а от двух двигателей: один отвечает за вращение пилы, а другой — за передвижение каретки. Независимо от того, к какой разновидности относится та или иная пилорама, она будет продаваться по высокой цене. Именно поэтому многие желающие приобрести такое оборудование, увидев ценник, отказываются от покупки.

Отказ от покупки не означает отказ от желания иметь в своем распоряжении этот замечательный инструмент для обработки древесины. Можно сделать его самому, главное подойти к процессу создания со всей серьезностью и ответственностью.

Создание пилорамы

Для создания дисковой пилорамы своими руками в домашних условиях необязательно прибегать к сложным чертежам и схемам. Если пилорама требуется только на один раз, лучше сделать конструкцию как можно проще, исключив все ее составляющие, которые не являются особо важными. К тому же оборудование, созданное по упрощенной схеме, является более безопасным.

Создание пилорамы проходит в три этапа:

1. Изготовление каркаса несущей рамы.
2. Создание подающей части.
3. Изготовление режущего инструмента.

Итак, решив сделать пилораму своими руками, прежде всего, необходимо приобрести материалы и инструменты, которые для этого потребуются. Что касается необходимых инструментов, то они все обычные. Никаких экзотических, труднодоступных приспособлений искать не придется. И уж тем более не придется тратить на их приобретение большие деньги.

Основным элементом пилорамы является электродвигатель, поэтому о его приобретении нужно позаботиться в первую очередь. Для изготовления остальных частей оборудования понадобятся металлические пластины, крепежные элементы, доски, деревянные или металлические строительные козлы. Приобрести все это можно в любом строительном магазине.

Как только все инструменты и основные элементы будущей пилорамы будут подготовлены, следует определиться с тем, какого вида оборудование будет изготавливаться.

Инструкция по сборке

Самый простой вариант — это конструкция, состоящая из стола, двигателя и вала с пилой. Чтобы создать такое оборудование, сначала нужно выполнить раму. Для этого козлы соединяются дисками.

Поверхность стола выполняется из металлических пластин толщиной около 1 мм и шириной около 24 см. Соединяются пластины посредством винтов и перемычек, затем они закрепляются на деревянном основании.

Для соединения всех деталей пилорамы потребуются такие крепежные элементы, как винты и гайки. Между пластинами должны сохраняться маленькие зазоры. После того как пластины будут закреплены, в основании ствола следует сделать паз. Он должен находиться в таком месте, где диск пилы не будет касаться его стенок.

Сам диск пилы можно купить в готовом виде или сделать своими руками. При этом следует помнить: он должен иметь радиус не менее 23 см.

Изготовление диска и балансировка

Пилорама — это оборудование повышенной опасности. При изготовлении дисковой пилы необходимо соблюдать меры безопасности: вращающиеся части должны быть закрыты.

Для самостоятельного изготовления диска понадобится либо стальная, либо дюралюминиевая заготовка диаметром около 45 см и толщиной 0,3 см. Чтобы эту заготовку превратить в пилу, достаточно просто сделать на ней всего пару зубов. Можно сделать и больше, но двух будет достаточно для того, что инструмент справлялся с любым деревом.

Резцы можно создать из металлических пластинок. Когда они будут готовы, их останется только прикрепить к диску посредством сварки.

После того как будет изготовлена самодельная пилорама дисковая своими руками, потребуется ее сбалансировать, чтобы повысить качество распила. Режущий элемент закрепляется на валу. Выточить его можно на токарном станке, и хотя тщательную балансировку проводить необязательно, все-таки нельзя допускать, чтобы диск соприкасался со стенками распила. Пила будет хорошо работать при расположении резцов под углом около 30 градусов, а угол заднего схода должен составлять 15 градусов.

Изготовление пилорамы — несложный процесс, который требует лишь небольших финансовых вложений для покупки необходимых компонентов. В целом самодельная пила обойдется гораздо дешевле, чем станок, купленный в готовом виде.

Автономная лесопилка для бедняков, которую вы определенно можете сделать дома

Автор: Steve Nubie How-To 3 комментария Напечатать эту статью

Скриншот YouTube

утомительный, трудоемкий и физически интенсивный процесс, включающий использование клиньев, молотков, топоров и инструмента под названием тесло, а также стружки и ручные рубанки. На изготовление нескольких досок мог уйти целый день, а поверхности были шероховатыми, а доски часто искривлялись и деформировались.

Циркулярные лесопильные заводы

Все изменилось с изобретением больших дисковых пил. Некоторые приводились в движение силой воды, а затем силой пара. Бревна ставили на большой стол и медленно двигали к пиле для распила досок. Результатом стал более чистый рез и возможность распилить больше древесины за один день.

К сожалению, большие дисковые лесопильные заводы были дорогими и сложными и требовали большого, выделенного пространства как для завода, так и для окружающего его оборудования.

Ленточнопильные станки

Новинкой 1900-х годов стала ленточная пила. Это позволяло выполнять горизонтальную резку, в отличие от вертикальной резки дисковых пил, и имело меньшие размеры. Все началось с разделки крупного рогатого скота, и кто-то понял, что он, вероятно, может резать и дрова.

Новый прочный портативный силовой агрегат заведет ваш автомобиль от прыжка, приведет в действие практически все — и даже накачает ваши шины!

В отличие от фиксированного диска циркулярной пилы, ленточная пила сама перемещалась по бревну, чтобы сделать распил, а затем отводилась назад и опускалась, чтобы сделать следующий распил.

Некоторые опытные мастера-самоучки придумали, как построить ленточнопильный станок, но для этого требуются значительные технические и механические навыки, а также значительные затраты времени, денег и места.

Бензопила

Наконец, бензопила. Это в основном использовалось для заготовки деревьев и распиловки бревен на дрова, но есть несколько простых и недорогих приспособлений, которые позволили бы вам создать портативную бензопилу, которую вы можете взять с собой в лес, чтобы распиливать необработанные доски и древесину. Это самодельная лесопилка, которую мы собираемся исследовать.

Большинство людей предпочитают бензопилу из-за ее низкой стоимости, портативности и возможности легкого хранения. (При поиске расходных материалов для собственного завода введите в поиск «бензопила».

Давайте начнем с просмотра этого видео.

История продолжается под видео Стоимость бензопилы варьируется от 100 до 250 долларов. Основываясь на обзорах и собственном опыте, я бы потратил больше, чтобы получить лучшее качество и производительность. Это намного меньше, чем тысячи, которые вы могли бы потратить на ленточнопильный станок или большую циркулярную пилораму.0003

Вот несколько вещей, о которых следует помнить, если вы хотите использовать пилораму с бензопилой:

• Вам нужна мощная и хорошо сложенная бензопила. Вы будете подвергать пилу огромной нагрузке, когда будете делать длинные продольные пропилы по длине бревна, диаметр которого может достигать фута и более.
• Лезвие должно быть не менее 16 дюймов, лучше использовать лезвие большей длины. Чем больше вы можете вонзить брюшко лезвия в древесину, тем легче будет распил, особенно когда вы попадаете в плотную сердцевину бревна.
• Вам обязательно нужно купить «разрывную» цепь. Все бензопилы поставляются со стандартной «режущей» цепью. Они предназначены для резки против волокон, чтобы превратить поваленное дерево в бревна, обычно используемые в качестве дров. Рип-срез — это когда вы режете по волокну. Стандартная «режущая» цепь плохо подходит для продольной резки, потому что зубья в цепи выровнены и имеют другую форму.

Этот продукт Survival Energy превращает каждое окно в мощное солнечное зарядное устройство

• Возможно, вам стоит иметь под рукой запасную разрывную цепь и набор для заточки.
• Вам понадобится дополнительный бензин, масло для цепи и масло для газовой смеси. Вы будете сжигать бензин и масло примерно в четыре раза быстрее, чем обычно, из-за продолжительности ваших сокращений на полном газу. Это не то же самое, что рубить дрова, когда у вас кратковременные резы с вкраплениями холостых оборотов. Эти резкие сокращения продолжаются и продолжаются.

• Источник изображения: Pixabay.com

  Время от времени давайте пиле отдых. Этот тип пиления создает большую нагрузку на пилу, и вам нужно, чтобы она остыла перед добавлением газа. Вам также, возможно, придется проверять цепное масло чаще, чем бензин, поэтому следите за камерой для цепного масла.

• Не торопитесь и позвольте пиле сделать всю работу. Как и все остальное, связанное с большими вращающимися лопастями, это опасно, если вы будете самодовольны или нетерпеливы.

Фреза с бензопилой 101

1. Распиливайте только полностью высушенные бревна. Если вы думаете, что рубить зеленые дрова сложно, подождите, пока вы не попытаетесь расколоть бревно зеленого дерева.
2. Изолируйте максимально прямые бревна. Когда вы начнете рвать, вы будете резать по прямой ровной линии. Изгибы ствола уменьшат количество полезной древесины, которую вы собираете.
3. Подумайте о конечном использовании. Это для оформления? Тогда используйте мягкую древесину. Это для деревенской мебели? Подумайте о твердой древесине. Просто помните, как трудно резать твердые породы дерева.
4. Вырежьте первую плиту из изогнутого дерева/коры, чтобы получить плоскую сторону, а затем поддержите эту плоскую часть бревна над землей. Продолжайте резать, пока не получите длинную квадратную древесину. Теперь можно приступать к резке досок. Подумайте еще раз о том, что вы будете использовать в конечном итоге, и какой размер или размеры вы хотите.
5. Знайте, когда бросить курить. Если вам или пиле кажется, что вы немного изношены, закругляйтесь.

Практика, Практика, Практика

Начните с бревна меньшего размера около четырех футов длиной, чтобы понять, как обращаться с этой бензопилой. Я бы также начал с хорошо выдержанного бревна диаметром не более 12 дюймов. Это даст вам возможность почувствовать, как лучше всего обращаться с пилой и распорками, чтобы делать наилучшие разрезы.

Со временем вы обнаружите, что это хороший источник древесины для различных строительных проектов, от сараев и амбаров до вашего дома.

Вы когда-нибудь делали или пользовались самодельной пилорамой? Поделитесь своим советом в разделе ниже:

Готовы ли вы к отключениям электроэнергии этой зимой? Подробнее здесь.

0003

Лучшие переносные лесопилки 2023 года

Фото: istockphoto.com

Рано или поздно поселенцы и люди, которые регулярно перерабатывают деревья в полезные (и ценные) пиломатериалы, могут захотеть иметь переносную лесопилку. Эти устройства состоят из направляющей, которая крепится к бревну, что позволяет пользователю точно выполнять прямые пропилы. В то время как цепные пилорамы являются экономически эффективным вариантом для бревен скромного размера и низкой производительности, для серьезной распиловки требуется шаг вперед в масштабе.

К счастью, существует множество высокопроизводительных машин и широкий выбор спецификаций для удовлетворения различных потребностей. Те, кто плохо знаком с этими типами лесопильных заводов, должны узнать, какие функции представляют реальную ценность. Наш краткий обзор лучших портативных пилорам, доступных в настоящее время, поможет покупателям найти правильное решение.

Как мы выбирали лучшие переносные лесопилки

У меня большой опыт работы с бензопилами и мелкими фрезерными станками, поэтому, несмотря на то, что эти переносные деревообрабатывающие станки крупнее и мощнее, я хорошо разбираюсь в технике.

Чтобы подтвердить мои собственные знания, команда Bob Vila изучила все ведущие бренды и характеристики машин, которые они предлагают. Мы учитывали мобильность, возможности резки и стоимость. Мы также сравнили результаты других авторитетных обзоров портативных пилорамы.

Вместо того, чтобы просто сравнивать похожие инструменты, мы стремились предоставить примеры лучших портативных лесопильных станков с разным уровнем производительности. При этом мы нашли продукты для широкого круга пользователей, от небольших поселенцев до профессионалов в области лесозаготовок, работающих полный рабочий день.

Фото: Timberking.com

ПОСМОТРЕТЬ

Изучая производителя лучшей переносной лесопилки, мы обнаружили, что бренд TimberKing стабильно занимает высокие позиции в независимых обзорах и на веб-сайтах поселенцев. Компания производит переносные лесопильные станки с 19 года.29, и он имеет непревзойденную репутацию по производительности и долговечности.

В отличие от дешевых переносных лесопильных станков, которые необходимо перевозить на место и обратно, TimberKing 1220CRZ полностью мобилен благодаря пневматическим шинам и стандартному транспортному средству. Чрезвычайно прочная рама изготовлена ​​из стальной балки коробчатого сечения 2×6. Он сильно перекрещивается, чтобы противостоять изгибу под нагрузкой. Головка пилы поддерживается четырьмя стойками, что еще больше повышает ее впечатляющую жесткость, гарантирующую точную резку. Привод пилы осуществляется от мощного и очень надежного V-образного двигателя мощностью 23 л.с. с электрическим запуском с кнопки.

TimberKing 1220CRZ работает с бревнами диаметром до 33 дюймов и длиной более 17 футов. Толщина доски устанавливается с помощью рукоятки с ограничителем глубины, что позволяет осуществлять чрезвычайно точную резку до 1/32 дюйма. Подача также осуществляется вручную. Требуется немного практики, чтобы производить стабильно гладкие разрезы, и это может быть утомительно при работе в течение всего дня, но это намного дешевле, чем гидравлические модели.

Характеристики продукта

• Максимальный диаметр бревна: 33 дюйма
• Максимальная длина бревна: 17 футов 9 дюймов
• Силовой агрегат: V-образный двухцилиндровый двигатель мощностью 23 л. пиление
• Режущая дека для тяжелых условий эксплуатации устойчива к изгибам и обладает потрясающей долговечностью
• V-образный двухцилиндровый двигатель американского производства — мощный и надежный

Минусы

• Перед использованием пилорамы требуется некоторая сборка
• Пильная головка с кривошипным приводом требует времени на освоение и может быть утомительной в использовании

Приобретите переносную лесопилку TimberKing по номеру TimberKing .

Следующие машины также превосходны и, в зависимости от индивидуальных требований, заслуживают дальнейшего изучения.

Лучшая цена: переносная лесопилка Sawyer

С максимальным диаметром бревна 21 дюйм этот Sawyer представляет собой небольшую переносную лесопилку по доступной цене. Требуется сборка.

Телефон: Хадсон .

Лучший средний диапазон: Norwood LumberMate LM30

Эта модель имеет максимальный диаметр бревна 30 дюймов и поставляется с широким выбором силовых агрегатов и специальных надстроек.

Доступен по адресу Лесопильные заводы Norwood .

Лучшая гидравлическая загрузка: Wood-Mizer LT35

Бревна большого диаметра могут быть очень тяжелыми, особенно твердые породы, такие как дуб. Эта модель облегчает работу благодаря гидравлическому подъему бревен диаметром до 32 дюймов.

Доступен по номеру Wood-Mizer .

Лучшая цепная пила: Granberg Alaskan Mark IV

Бензопилы остаются бюджетным вариантом для тех, у кого скромные потребности.

Доступно по телефону Amazon .

Часто задаваемые вопросы

Помимо попыток выбрать лучшую портативную лесопилку для своих нужд, регулярно возникает ряд вопросов, связанных с работой машины и ее производительностью. Ниже приведены четкие и краткие ответы.

В. Дешевле ли самому фрезеровать пиломатериалы?

На этот вопрос нет простого ответа. Даже сравнительно недорогие переносные пилорамы требуют значительных капиталовложений (см. ниже). Если вам просто нужна пара дюжин 2×4 для проекта, вероятно, будет экономически выгодно купить их в местном магазине «Сделай сам» или на лесопилке.

С другой стороны, если вы регулярно рубите собственные деревья или имеете доступ к запасу целых бревен, владение переносным лесопильным станком может не только сэкономить много денег с течением времени, но и даст вам полный контроль над качеством пиломатериалов. Покупка бывшей в употреблении переносной пилорамы может быть экономичным вариантом, но для оценки состояния этих машин требуется опыт. Это не то, что мы бы рекомендовали новичкам.

Q. Сколько стоит переносная лесопилка?

Стоимость переносной пилорамы значительно варьируется. Вышеупомянутая статья включает в себя несколько отличных примеров из большей части ценового диапазона. Высококачественные портативные лесопильные станки начального уровня стоят от 2500 долларов за модели для самостоятельной сборки или где-то более 3000 долларов в собранном виде. На другом конце шкалы те, у кого большая грузоподъемность и гидравлические подъемники для бревен, могут стоить 50 000 долларов.

В. Как долго служат полотна переносной пилорамы?

Компания Wood-Mizer, ведущий производитель портативных лесопильных станков, рекомендует менять полотна на новые каждые 1,5 часа. Случайная выборка пользователей дала цифры от трех до шести смен лезвий в день. Однако многое зависит от фрезеруемой древесины. Мягкие породы дерева, такие как сосна, пилятся гораздо легче, чем, например, дуб.

Использование тупого лезвия является ложной экономией, так как это одна из основных причин поломки лезвия. Услуги по заточке широко доступны, или вы можете сделать это самостоятельно, используя приспособление и вращающийся инструмент.

В. Как долго бревна должны сохнуть перед распиловкой?

Бревна следует распиливать (фрезеровать) как можно быстрее после рубки. Нет смысла оставлять их на земле. На самом деле, это может привлечь жуков и грибки, которые наносят ущерб. После фрезерования пиломатериалу требуется время для надлежащей сушки: общее правило — 1 год на дюйм толщины доски. В коммерческих предприятиях часто используются большие сушильные навесы (называемые печами), чтобы ускорить процесс.
