Дисковая пилорама своими руками — все от чертежей до видео

Здравствуйте уважаемый читатель! На связи с вами Андрей Ноак. В данном материале я расскажу Вам, каким образом в домашних условиях можно изготовить дисковую пилораму для решения задач по распиловке древесины. Дисковая пилорама своими руками– комплекс мероприятий, согласно которым в домашних условиях непосредственно вами будет произведена сборка оборудования согласно принципиальным схемам, чертежам и указаниям по сборке. Для того чтобы сформировать из бревен брус или доски применяют дисковую угловую установку.

Перед тем как приступить к работе, необходимо изучить принцип работы установки, прочесть и ознакомиться с оборудованием, которое будет применяться. Составить план пошаговых операций. Ни когда не торопитесь. Внимательно все изучите. Это Вас избавит от травматизма и увечий.

Силовая установка

Ниже я расскажу о силовой установке (один из компонентов нашей конструкции) и разберем какие компоненты необходимы для того что бы автоматизировать установку.

Во первых это линия подачи. Служит для того что бы транспортировать материал к режущим дискам. Изготовление линии можно исполнить как с транспортировкой бревен к диску, так и неподвижной. Если мы хотим сэкономить изготавливаем неподвижную конструкцию линии подачи.

Во вторых это непосредственно сам блок управления. Как Вы уже догадались, он служит для управления установкой. Зачастую его размещают с лицевой стороны узла реза, что это такое я опишу ниже.

На главной приборной панели можно разместить тумблеры (клавиши или кнопки) включения и выключения силового напряжения, потенциометры (осуществляют регулировку оборотов электродвигателя), систему защиты (для предотвращения поражения электрическим током), кнопку аварийного выключения, приборы измерения напряжения и силы тока (вольтметр, амперметр), сигнальные лампы (сеть, работа двигателя, авария и т. д).

Как собрать блок управления я расскажу в отдельной статье. Опишу все принципиальные электрические схемы, как и с чего можно соорудить в домашних условиях. К материалу приложу фото готового блока.

В третьих разберем, что такое узел реза. Как сделать данный узел? Можно исполнить как с двумя пилами, так и с одной. Расположение пил осуществляем в горизонтальной и вертикальной плоскости – вариант с двумя пилами. Такой установкой одновременно можно распилить бревно в двух плоскостях. Называют данный процесс обработки бревна угловым пилением.

Важным моментом для Вас можно отметить, что при выборе мини модели с использованием двух электродвигателей параметры необходимо подобрать по мощности и по количеству оборотов электродвигателя. Такое решение оградит Вас от ошибок и зря потраченного времени. Синхронизация этих значений приведет к синхронному резу бревна, ограничим вибрацию и ровность распила. Этого мы и добиваемся.

Принцип функционирования

Перед самостоятельным изготовлением конструкции, необходимо изучить работу и особенности комплектации миниатюрной дисковой пилорамы. Зачастую она используется для обработки средних и больших бревен. В итоге формируется брус и доски.

Главный элемент конструкции — силовая установка, которая обеспечивает вращение распилочных дисков. Помимо этого, для обеспечения автоматизации работы требуются следующие составляющие:

• линия подачи. Она бывает автоматической и неподвижной. Зачастую предпочтение отдается последнему решению, потому что он является более экономичным при изготовлении своими руками;
• узел распила. Может включать в себя одно или несколько режущих полотен. Также бывает поперечным и горизонтальным;
• управляющий блок. Он расположен сверху узла распила. С помощью этого устройства у мастера есть возможность настраивать обороты двигатели, запускать и деактивировать оборудование.

Пилорама углового типа используется для радиального и тангенциального распиливания заготовок. Особенности конструкции такой установки позволяют предельно эффективно применять все бревно.

Из чего сделать?

Рассмотрим с чего же можно скомпоновать конструкцию циркулярки (в народе пилорама). Самым простым вариантом является рабочий стол. Отрезной диск размещен выше поверхности стола. С экономической точки зрения такой вариант является идеальным, но и конечно про недостатки:

1. Низкая производительность;
2. Подача пиломатериала к месту распила осуществляется в ручную;
3. Обработка только листового пиломатериала или заготовок небольшого размера.

Если же все-таки Вы располагаете финансовыми возможностями, придется раскошелиться на закупку оборудования для монтажа угловой пилорамы. Плюсы данного оборудования:

• Осуществление разреза материала в двух плоскостях;
• Экономия времени на распил;
• Энергоемкие показатели.

К недостаткам такой конструкции можно отнести:

1. Дополнительные затраты на закупку дополнительного оборудования;
2. Сложный монтаж оборудования.

Устройство дисковых пилорам

Дисковые пилорамы применяются в случае, если требуется продольная распилка ствола дерева. Станок работает, используя электрическую энергию. Чтобы лучше разобраться в его работе, следует упомянуть те компоненты, из которых он состоит:

• дисковые пилы — в зависимости от варианта пилорамы, может быть одна или две пилы;
• передвижная каретка;
• электродвигатели, обеспечивающие всю пилораму необходимой электроэнергией для работы.

Однодисковая пила может осуществлять распиливание брёвен в двух положениях, а именно горизонтально и по вертикали. Такой распил реализуется, благодаря отсутствию холостого хода, что обеспечивается движению каретки вдоль и поперёк ствола дерева.

Существует также и двухдисковый вариант пилорамы. Отличается он тем, что имеющиеся пилы смонтированы под 90 градусов по отношению друг к другу. Благодаря такой конструкции, такой вариант пилорамы имеет большую производительность, так как способен работать ортогонально.

Кроме вышеназванных пилорам, существуют и другие варианты конструкции станков такого типа, которые состоят из таких элементов:

• подвижная каретка;
• два электродвигателя, каждый из которых выполняет свою работу: на одном из них закреплена дисковая пила, а другой служит непосредственно для передвижения.

Пилорама, имеющая такой вариант конструкции, называется горизонтальной. Подвижная каретка в любом случае изготавливается из металла и должна свободно перемещаться вдоль направляющего рельса, используя для этого ролики.
Опять-таки, следует напомнить, что стоимость таких станков небольшой никак не назовёшь. Они действительно стоят немало, что отталкивает пользователей. Некоторые предпочитают положиться на собственные силы и изготовить такой станок самим, что позволяет сэкономить свои финансы, но при этом практически не потерять в производительности и качестве.

Особенности

К конструктивным особенностям циркулярки можно отнести следующее:

• Каретка режущая дисковая. На данной конструкции монтируются двигателя в горизонтальной и вертикальной плоскости, на вал крепятся режущие диски. По стационарной платформе каретка передвигается по смонтированным направляющим. Обязательно в таком случае необходимо смонтировать механизм для того что бы было возможно осуществить регулировки положения режущих дисков;
• Платформа стационарная. На такой платформе монтируются фиксаторы для бревен. Если платформа будет без фиксаторов, бревно может сместиться, что приведет к порче пиломатериала.
• Дебаркер. Можно укомплектовать бензопилу этим элементом. Служит насадкой на бензопилу. Можно очистить бревно от коры. Насадки бывают дисковые и барабанные.

Все материалы практически всегда у Вас под рукой, но если все-таки чего-то и не хватило, можно воспользоваться помощью хозяйственного магазина. Естественно это приведет к дополнительным затратам, но в таком месте можно закупить все оборудование и инструмент, который пригодится для монтажа. В расчет так же возьмите и материалы от зарубежных изготовителей. Оборудование так же справится с вибрацией, которая будет появляться в процессе работы с пиломатериалами.

Конструкция самодельной дисковой пилорамы

Простейший вариант самодельной мини-пилы включает в себя стол и отрезной диск. Сделать такое оборудование можно и самостоятельно, но оно не будет иметь высоких показателей производительности.

Основной недостаток конструкции этого типа — необходимость производить подачу материала самостоятельно. Это может с легкостью привести к нарушению геометрических параметров будущего бруса или доски. Потому такие установки применяются лишь для обработки листовых материалов и сравнительно малых заготовок.

Гораздо большим диапазоном функций может похвастаться пилорама углового типа. Это оборудование одновременно делает два распила в вертикальном и горизонтальном положении. Но ее сделать гораздо труднее, нежели модель, о которой было сказано выше. Самодельная дисковая пилорама обладает следующими особенностями конструкции:

• перемещающаяся распиливающая каретка. Этот элемент перемещается по специальным направляющим, расположенным на платформе. На нем находится два двигателя с дисками;
• стационарная платформа. Она предусматривает наличие фиксаторов материала, которые предотвращают смещение бревен и их последующую деформацию при работе.

Сделать такую установку можно с помощью подручных приспособлений и материалов. Важно, чтобы пилорама выдерживала постоянные вибрации и нагрузки.

Если оборудование будет использоваться исключительно для изготовления досок, то вместо горизонтального инструмента можно поставить еще один вертикальный. Это существенно повысит показатели производительности пилорамы.

Советы

Советы, которые пригодятся при изготовлении самодельной пилорамы в домашних условиях. Первое это нужно определиться, для чего нужна пилорама (домашняя стройка либо коммерция).

Второе — какой объем материала Вами будет распилен. Очень тщательно нужно подойти к конструктивным особенностям. Ведь так называемый самопал может привести к некачественному резу материала и его порче, так как оборудование будет подвержено постоянным нагрузкам.

Перед тем как начать необходимо начертить чертежи всей конструкции. Ведь не существует определенных особенностей по изготовлению. Каждая установка в домашних условиях собирается индивидуально, согласно вашим размерам.

В домашних условиях используют однофазную сеть. Применяют электродвигателя на 220 Вольт. Для увеличения производительности подключают сеть на 380 Вольт (трех фазная сеть). Умельцы применяют оборудование с бензиновым двигателем. Это бывает редко, но как показывает практика, бывает. В таких случаях нужно включить в конструкцию редуктор. Это необходимо что бы увеличить количество оборотов вращения пильного диска.

Введение

Не буду затягивать и хочу сразу предложить вам мою новую книгу «КАК ВЫЖАТЬ МАКСИМУМ ИЗ ЛЕНТОЧНОЙ ПИЛОРАМЫ». В книге дана просто уникальная информация, основанная на моем личном опыте работы на ленточных пилорамах.

В ней рассказывается как нужно работать чтобы брать все от ленточной пилы. Какой лес пилить и что нужно делать чтобы сократить число простоев. Рассказано о основных плюсах ленточки, которыми просто необходимо пользоваться. Более подробно о книге в разделе «КНИГИ». Сразу скажу что на обычном форуме такой информации точно не найти!

Это важно

Ниже приведены важные моменты, на которых стоит обратить внимание:

• При изготовлении каркаса использовать швеллер №4 и №6. Для уменьшения вибрации, соединения обвариваем сваркой;
• Направляющие каретки следует применять рельс марки Р50. Обязательно проверить на наличие искривлений и деформаций рельс. Затем осуществляется подбор опорных колес;
• Передвижная часть платформы должна совпадать с размером каретки. Дополнительная регулировка возможна при помощи ступиц опорных колес;
• Силовая установка (двигателя) монтируется подальше от места распила.
• Для безопасности оператора следует смонтировать защитный щит, но он не должен в свою очередь мешать обзору при работе.

Рекомендации по изготовлению

В том случае, если установка будет применяться в коммерческих целях и для работы с большими объемами материала, подходить к вопросу собственноручного изготовления необходимо максимально ответственно и внимательно. Модели, сделанные своими руками, не во всех случаях способны делать качественный распил при постоянном воздействии нагрузок. Такие конструкции лучше изготавливать для незначительных работ.

Для начала нужно подобрать показатели мощности и число оборотов двигателя. Как правило, при монтаже электропривода не появится никаких проблем, но вы будете вынуждены подсоединять линию в 380 V, потому что понадобится установка трехфазных моделей.

Заранее нужно составить чертежи будущего оборудования. Запомните, что каких-то определенных правил для самостоятельного создания мини-пилорамы не существует — оборудование в каждой ситуации получается индивидуальным.

Но можно воспользоваться рекомендациями профессионалов:

• каркас следует делать из швеллеров под номером 6 и 4. Соединения можно сделать двумя способами — сваркой и болтами. Это благоприятно скажется на долговечности конструкции;
• для изготовления направляющих лучше пользоваться рельсами Р50. Затем под них следует подобрать колесики;
• при изготовлении необходимо обратить внимание и на то, что ширина подвижной платформы и каретки не должна различаться;
• размещение привода. В связи с тем, что большая часть моделей обладает воздушным охлаждением, двигатель рекомендуется устанавливать подальше от участка распила. Для дискового привода нужно сделать цепную передачу или вал.
• для обеспечения защиты исполнителя на платформу ставится специальный щит из стального сплава. Эта конструкция позволит предотвратить опасные ситуации.

При эксплуатации самодельной мини-пилорамы необходимо регулярно проверять работоспособность оборудования. Такие установки при долгом применении могут утрачивать свои изначальные свойства. Также не стоит забывать о двухсторонней заточке пил, а после окончания их ресурса — производить замену элементов.

Основные технические характеристики

Во многом технические характеристики определяют возможность использования оборудования для создания пиломатериалов. При выборе дисковой пилорамы следует обратить внимание на нижеприведенные моменты:

1. Показатель максимального диаметра обрабатываемого бревна. Станок имеет ограничение по тому, какой может быть диаметр бревна. Если рассматривается вертикальная дисковая пилорама, то ограничением становится высота стоек. Горизонтальный вариант исполнения имеет ограничение по применению, которое заключается в диаметре используемой пилы и мощности установленного электродвигателя.
2. Максимальная длина подаваемой заготовки определена тем, какие габаритные размеры имеет установленный стол. Бревна не будут подаваться правильно в случае, если большая часть будет находится в свободном весе.
3. Максимальный диаметр используемого диска для резания. Также следует учитывать посадочный диаметр, который зачастую стандартный, но могут быть и отклонения по этому показателю.
4. Частота оборотов установленного электродвигателя. В некоторых случаях этот показатель регулируемый. Регулировка может проходить при помощи привода. В последнее время дисковые пилорамы углового пиления комплектуются электродвигателями, которые имеют функцию изменения частоты оборотов выходного вала.

1. Толщина пропила определяет то, сколько отходов будет при распиле бревен. Тип используемого диска определяет толщину распила.
2. Наличие автоматизированной системы управления процессом. Существует огромное количество различных станков, некоторые имеют конструкцию, которая предусматривает ручную подачу заготовок, а также режущего инструмента. Также у некоторых моделей есть автоматическая подача заготовки.
3. Мощность установленного электродвигателя. Производительность дисковой пилорамы зависит от того, какую мощность имеет установленный двигатель: слишком большая, то будут большие расходы на электричестве, малая – станок не будет справляться с поставленными задачами. Кроме того, следует учитывать тот момент, к какой сети может подключаться дисковая пилорама. Ранее можно было приобрести модели, которые питаются от 380 В, но в последнее время все большей популярностью стали пользоваться варианты исполнения, питание которых проходит от сети 220 В. Для того, чтобы подсчитать расходы при использовании станка, нужно рассматривать потребительскую мощность.
4. Габаритные размеры и вес также можно назвать важными характеристиками конструкции.

В заключение отметим, что дисковая углоповоротная пилорама – довольно популярный вариант исполнения рассматриваемого оборудования, который можно приобрести по доступной цене при необходимости.

Изготовление диска и балансировка

Пилорама — это оборудование повышенной опасности. При изготовлении дисковой пилы необходимо соблюдать меры безопасности: вращающиеся части должны быть закрыты.

Для самостоятельного изготовления диска понадобится либо стальная, либо дюралюминиевая заготовка диаметром около 45 см и толщиной 0,3 см. Чтобы эту заготовку превратить в пилу, достаточно просто сделать на ней всего пару зубов. Можно сделать и больше, но двух будет достаточно для того, что инструмент справлялся с любым деревом.

Резцы можно создать из металлических пластинок. Когда они будут готовы, их останется только прикрепить к диску посредством сварки.

После того как будет изготовлена самодельная пилорама дисковая своими руками, потребуется ее сбалансировать, чтобы повысить качество распила. Режущий элемент закрепляется на валу. Выточить его можно на токарном станке, и хотя тщательную балансировку проводить необязательно, все-таки нельзя допускать, чтобы диск соприкасался со стенками распила. Пила будет хорошо работать при расположении резцов под углом около 30 градусов, а угол заднего схода должен составлять 15 градусов.

Изготовление пилорамы — несложный процесс, который требует лишь небольших финансовых вложений для покупки необходимых компонентов. В целом самодельная пила обойдется гораздо дешевле, чем станок, купленный в готовом виде.

Принцип работы пилорамы

Объяснить, как работает пилорама, можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.
Пилорама своими руками позволяет:

• подгонять бревна под одну форму и размер;
• распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
• после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом: на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Инструкция по сборке

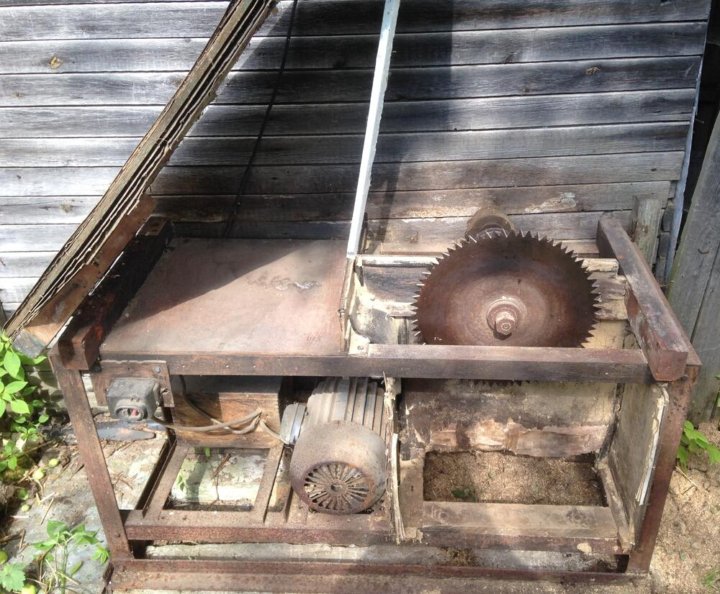

Самый простой вариант — это конструкция, состоящая из стола, двигателя и вала с пилой. Чтобы создать такое оборудование, сначала нужно выполнить раму. Для этого козлы соединяются дисками.

Поверхность стола выполняется из металлических пластин толщиной около 1 мм и шириной около 24 см. Соединяются пластины посредством винтов и перемычек, затем они закрепляются на деревянном основании.

Для соединения всех деталей пилорамы потребуются такие крепежные элементы, как винты и гайки. Между пластинами должны сохраняться маленькие зазоры. После того как пластины будут закреплены, в основании ствола следует сделать паз. Он должен находиться в таком месте, где диск пилы не будет касаться его стенок.

Сам диск пилы можно купить в готовом виде или сделать своими руками. При этом следует помнить: он должен иметь радиус не менее 23 см.

Самодельная пилорама из бензопилы и дисковая

Сегодня дерево является самым важным строительным материалом. Чтобы его качественно обработать, понадобится пилорама. Этот современный инструмент широко применяется в деревообрабатывающей промышленности, поскольку обладает высоким уровнем производительности. Но не каждый человек может позволить себе его приобрести. Мастеровые люди нашли способ сэкономить семейный бюджет – собственноручно сделать пилораму из бензопилы, которая обладает такими же функциями, что и заводской вариант.

Такая самодельная пилорама может иметь разное строение. Исходя из конструкции, она разделяется на три вида:

• дисковая;
• ленточного типа;
• шинная.

Содержание

• Дисковая самодельная установка
• Ленточное пильное оборудование
• Шинная установка
• Особенности пилорам, изготовленных из бензопилы
• Материалы и сборка дисковой мини-пилорамы
• Как работать на самодельной пилораме?
• Техника безопасности

Дисковая самодельная установка

Отличается многофункциональностью. Конструкция незаменима в быту, так как позволяет выполнять продольную распиловку бревен, бруса, изготавливать разного размера рейки, шпоны. Основу конструкции инструмента составляет режущая дисковая часть на электродвигателе или шпинделе. Она крепится к прочному основанию из металлических или деревянных деталей, расположенных крест-накрест.

Схема дисковой пилорамы

В зависимости от положения режущего инструмента, дисковая пилорама бывает:

• горизонтальная;
• вертикальная;
• комбинированная;
• угловая.

Самостоятельно изготовить дисковую пилораму несложно. Главное – обеспечить надежность креплений конструкции.

Ленточное пильное оборудование

Схема ленточной пилорамы на колесах

Часто применяется в промышленности. Самодельная пилорама данного вида является копией заводского агрегата. Она позволяет быстро распиливать крупные бревна весом до 300 кг, так как перемещается вдоль заготовки по установленным направляющим. Изготовление установки предполагает специальные навыки, использование различных стройматериалов, инструмента. Конструкцию составляют:

• рельсовая дорожка;
• неподвижная часть – станина;
• мобильная часть – тележка, на которую крепится бензопила;
• штурвал управления;
• ровная поверхность;
• электродвигатель определенной мощности, приводящий тележку в движение.

Шинная установка

Такая самодельная пилорама незаменима в подсобном хозяйстве. Она предназначена для продольного распила деревьев любой породы, вследствие чего получаются доски, рейки, брусья, тонкие листы древесины – шпоны. Питание устройства электрическое и бензиновое. Станок состоит из таких компонентов:

Схема шинной пилорамы

• станина;
• прижимные упоры чуть более метра;
• подвижная тележка;
• ролики;
• каретка;
• электрический двигатель;
• шина;
• цепная пила.

Сделать нужный инструмент помогут специальные схемы, в которых нашли отражение математические расчеты и грамотная компоновка составляющих деталей. Самодельная пилорама разногабаритная, поэтому подходит для любых помещений.

Особенности пилорам, изготовленных из бензопилы

Большинство станков, которые предлагают производители, сделаны из бензопилы.

В распиле леса используют мощный цепной агрегат, способный работать долгое время. Главный его минус – огромное количество опилок. Бревна большого диаметра лучше всего обрабатывать ленточным инструментом. Недостаток этого оборудования – опасность от опилок, разлетающихся на большую площадь. Для бытовых нужд подойдут мини-пилорамы. Они отличаются небольшими размерами и удобством перемещения на дальние расстояния. Самодельные устройства по принципу работы разделяются на две группы.

Стационарное оборудование

Оно разделяется на подвижное и неподвижное. В неподвижной системе режущий инструмент занимает статичное положение, а древесный материал медленно движется ему навстречу. Подвижное устройство имеет прямой рельсовый путь, по которому пила движется в сторону заготовки.

Мобильное оборудование

Можно переносить на дальнее расстояние. Оно малогабаритное и оснащено пилой малой мощности. Переносные конструкции часто используются в деревообрабатывающих цехах. Они удобны, но требуют больших трудозатрат. В процессе перемещения режущего полотна к неподвижному бревну оператор следит за правильностью движения механизма и техникой безопасности.

Какая конструкция инструмента оптимальная, решать создателю. Выбор изделия зависит от технических потребностей.

Самостоятельное изготовление пилорамы из бензопилы

Перед тем как приступить к изготовлению пильного инструмента, важно определить место будущего станка, исходные материалы, способ обработки бревен, количество обрабатываемого сырья, питание агрегата. Возможно, что самодельная пилорама будет стационарного типа.

Схема самодельной пилорамы

Возведение самодельной конструкции предполагает использование нескольких главных узлов.

Первое – это электропила.

Механизм регулирования толщины доски. Распил происходит путем поднимания и опускания основания. Оно крепится на четырех винтах и удерживается гайками с согнутыми краями. Контргайки вверху конструкции затягиваются тогда, когда будет выставлена необходимая толщина дерева.Механизм движущей каретки представляет собой стандартную раму, которая монтируется на рельсовый путь. Движение осуществляется за счет специальных роликов.

Устройство зажима бревен.

Этапы изготовления

Сконструировать домашнюю пилораму с использованием бензопилы можно так. Для будущей конструкции потребуется:

• Два швеллера длиной 8 м, высотой не более 180 мм. Они будут принимать основную нагрузку.
• Две рельсы займут верхнее положение инструмента. Их функция – задавать направление подвижной части конструкции.
• Комплектующие детали должны быть ровными, без деформаций.
• Крепежные углы размером 50/100 и 40/40 мм.
• Отрезанные части водопроводной трубы длиной 25 см, которые будут использоваться как стяжки.
• Стальная плита толщиной более 4 см, длиной 60 см.
• Гофра, обеспечивающая защиту электропроводки.
• Трубы диаметром 40 мм.
• Бензопила.
• Инструменты: дрель, гаечные ключи, плоскогубцы, сварочный аппарат.

Работы проводятся поэтапно:

1. Из перевернутых рельсов и уголков параллельно на полу собирается основание. На нем сверлами создаются отверстия диаметром 14 мм, расстоянием 1–1,5 м друг от друга.
2. Болтами закрепляются стяжки. Основание крепится к металлическим стойкам. Для прочности креплений применяется сварка.
3. Создание подвижной тележки, где планируется установка бензопилы. Внизу плиты привариваются уголки, ставятся ролики или подшипники 20 мм. Вверху уголками фиксируется бензопила.
4. На заключительном этапе из труб производится устройство фиксации бревен.

Материалы и сборка дисковой мини-пилорамы

Дисковое пильное оборудование имеет свои конструктивные особенности. Агрегат состоит из столешницы, под которой находится вращающийся при помощи мотора инструментальный вал. Для изготовления самодельной мини-пилорамы понадобятся такие комплектующие материалы:

• Строительные козлы.
• Металлические пластины толщиной более 4 мм.
• Крепежные детали.
• Электрический двигатель мощностью 2 кВт. Его можно заменить бензиновым мотором, чтобы переносить в места вырубки деревьев.
• Пильные диски диаметром 500 мм приобретаются в магазине либо сделать самостоятельно, используя трехмиллиметровые дюралюминиевые листы.
• Диски выступают над рабочей поверхностью стола. Двух-трех зубьев достаточно, чтобы распиливать разные породы деревьев.
• Инструмент, обрабатывающий дерево и металл.

Чтобы собрать дисковую пилораму, необходимо выполнить такие действия:

1. Из строительных козлов, скрепленных досками, делается рабочий стол.
2. На него устанавливается и фиксируется шурупами металлическая пластина.
3. Посередине делается технологический зазор для режущего инструмента.
4. Устройство закрепить под столешницей так, чтобы диски располагались между пластинами. Элементы закрепить винтами.
5. Простая конструкция пилорамы имеет П-образную форму.
6. Упорная планка на столе удерживается струбцинами.

Чертежи дисковой пилорамы

Как работать на самодельной пилораме?

После сборки деталей конструкции домашнюю пилораму нужно проверить на крепость. Шатание может стать причиной некачественной продукции. Бревно закрепляется на специальном основании тисками или зажимами. Установленная разметка поможет более точно обрабатывать заготовки. После проверки можно провести пробный запуск инструмента. Запущенная бензопила ведется к бревну плавно, аккуратно. Работа требует монотонности, без рывков и резких движений. Первые пробы специалисты советуют выполнять на мягких породах деревьев.

Перед началом работы на пилораме убедитесь, что все сделано правильно

Техника безопасности

Самодельная пилорама требует соблюдения правил техники безопасности.

Большую роль играет месторасположения пильного оборудования. Помещение, в котором оно находится, должно быть просторным, хорошо проветриваться и освещаться. В нем должна находиться специальная вытяжка. Если самодельная пилорама располагается на улице, над ней делается навес. Необходимо обратить внимание на место хранения сырья и продукции.

Соблюдайте технику безопасности во время работы на пилораме

Самодельный инструмент с электродвигателем требует особого подхода к монтажу проводки, переключателей.

Изготавливая пилораму из бензопилы, особое внимание необходимо уделять режущим поверхностям, так как они самые опасные. Поворотные механизмы, управляющие положением пилы, должны быть качественными, надежными.

На лесопильных рамах распиловку бревен производить не короче трех метров. Распил коротких заготовок предполагает использование дополнительного оборудования.Необходимо позаботиться о защите подвижной части – опорной рамы. Она разделяется на пластиковую или акриловую.

Перед запуском самодельного устройства внимательно проверить соединения, составные элементы, режущие части, устойчивость конструкции.

Обязательно трудиться в средствах собственной защиты.

Видео по теме: Ленточная пилорама на колёсах от мопеда

18 Самодельная лесопилка Планы по распиловке бревен на пиломатериалы – самодостаточная жизнь

Самодельная лесопилка даст вам возможность дешево и эффективно распиливать бревна на пиломатериалы. Вы сможете легко разрезать срубленные деревья на пригодные для использования пиломатериалы для всех своих проектов по деревообработке, если у вас есть одна из этих дешевых портативных лесопилок.

Самодельную лесопилку построить не сложно и не дорого, к тому же вам больше не придется покупать пиломатериалы. Отрежьте доски нужной длины и ширины, необходимые для ваших проектов по деревообработке, на собственном заднем дворе с помощью самодельной ленточной пилы.

Ознакомьтесь с этими 18 бесплатными планами сборки лесопилки своими руками, выберите тот, который подходит для ваших потребностей в фрезеровании, затем приступайте к его сборке и завершите все проекты деревообработки, о которых вы мечтали.

1- Простая самодельная лесопилка

Следуйте инструкциям в этом видео на YouTube и соберите простую самодельную лесопилку из пиломатериалов.

Он построен из строительного дерева и может быть построен за один день. Конструкция проста, но пилорама очень прочная и прослужит долгие годы при распиловке пиломатериалов. Отлично подходит для использования на усадьбе для рубки срубленных деревьев на пиломатериалы, которые можно использовать для строительства любого типа необходимой деревянной конструкции.

Постройте сарай для животных, сарай для хранения инструментов, коптильню, надворную постройку или любой другой тип дома, необходимый для того, чтобы сделать жизнь на ферме более комфортной, из пиломатериалов, распиленных на этой простой лесопилке.

2- Самодельный ленточнопильный станок

Этот большой ленточнопильный станок может обрабатывать бревна длиной до 17 футов и распиливать их на полезные пиломатериалы. Бревенчатые бревна большого диаметра можно быстро распилить на широкие доски для изготовления мебели или для создания дощатого пола. Большие деревья можно фрезеровать до нужного размера с помощью этого самодельная пилорама .

Посмотрите это видео на YouTube, чтобы получить полные и простые инструкции.

3- $800 Самодельная лесопилка

Построить самодельную лесопилку не составит большого труда, если вы будете следовать этим чертежам лесопилки. Небольшие вложения денег и времени сейчас сэкономят вам кучу денег в будущем. Уже обработанная древесина очень дорогая, и если вам нравится заниматься деревообработкой, вам понадобится много древесины.

С помощью этой самодельной лесопилки перепилите пиломатериалы в точном соответствии с вашими требованиями. Используйте мертвые деревья на своей территории, чтобы помочь построить эту лесопилку и сэкономить еще больше денег.

Эти бесплатные планы содержат письменные и иллюстрированные инструкции, так что процесс сборки будет очень простым. Строительство лесопилки своими руками менее чем за 800 долларов — отличная инвестиция.

4- Более одного

Если для ваших проектов по деревообработке потребуется более одной самодельной пилорамы, вам необходимо посмотреть это видео на YouTube.

Для различных проектов по деревообработке могут потребоваться фрезерованные пиломатериалы разных размеров, и эти дешевые переносные лесопилки позволят вам фрезеровать пиломатериалы до желаемых характеристик. Возьмите с собой лесопилку, чтобы распиленные бревна можно было фрезеровать на месте, чтобы сократить количество перемещений бревен.

Иметь более одной самодельной лесопилки удобно и доступно, если это самодельная лесопилка. Это видео на YouTube покажет вам несколько различных типов лесопильных заводов, которые вы можете построить, и даст практические советы по созданию и использованию каждого из них.

5- Самодельный ленточнопильный станок

Простую самодельную ленточнопильный станок можно построить менее чем за 1000 долларов. Если у вас есть большой проект «сделай сам», для которого потребуется много пиломатериалов, этот ленточнопильный станок сэкономит вам более 1000 долларов на первом проекте «сделай сам», для которого вы его используете.

Это тоже самодельная переносная пилорама, которую легко взять с собой на стройку. Подсоедините его к сцепке прицепа в задней части трактора или грузовика и потяните туда, где находятся бревна. Портативность делает эту самодельную ленточнопильную пилу очень ценным инструментом для домашнего хозяйства.

Столбы забора, загоны для животных и хозяйственные постройки всегда нужно строить на ферме, и эта ленточная пилорама может быть там, где она нужна. Превратите упавшие деревья в ценные пиломатериалы с помощью этой доступной ленточной пилорамы своими руками.

6- Автомобильные колеса Лесопилка

Из старых автомобильных колес можно сделать немногое, но это видео покажет вам, как их переработать.

Старые автомобильные колеса можно использовать как неотъемлемую часть самодельной лесопилки. Колесо позволяет ленточной пиле двигаться вверх и вниз, превращая бревна в пиломатериалы нужного размера. Измельчите пиломатериалы, необходимые для постройки дома, крыльца, теплого загона для сельскохозяйственных животных или для изготовления новой мебели, на этой лесопилке «Сделай сам» .

Бесплатные планы в этом видео покажут вам все детали переработки старых автомобильных колес в новую лесопилку.

7- Самодельная ленточная пила

Если бы древесина была более доступной, вы могли бы построить гораздо больше предметов для своего дома. Фрезерованные пиломатериалы могут быть доступными с этой ленточной пилой, которую вы можете построить на своем заднем дворе.

В этом обучающем видео показано, как с нуля построить доступный и эффективный ленточнопильный станок , чтобы вы могли производить любые фрезерованные пиломатериалы, которые вам когда-либо понадобятся.

Видео очень подробное и покажет вам каждый шаг процесса сборки ленточной пилорамы. Готовая лесопилка может работать с длинными и толстыми бревнами, поэтому вы сможете измельчать пиломатериалы для строительства нового дома на своей усадьбе. Балки и фермы для строительства нового дома часто должны иметь длину 12-15 футов, и этот ленточнопильный завод может обрабатывать бревна, необходимые для создания длинных кусков фрезерованного пиломатериала.

Следуйте этим бесплатным планам и постройте одну из этих полезных лесопилок для себя.

8- Лесопилка на свалке

Лесопилка не была взята со свалки, но большинство деталей для ее постройки. Немного творчества и поездка на свалку или на блошиный рынок могут помочь изготовить эту эффективную, мощную лесопилку «сделай сам» практически бесплатно.

Постройка этой лесопилки на свалке окупится дважды: один раз, когда вы бесплатно соберете все строительные компоненты, а второй раз, когда вы сможете бесплатно распиливать пиломатериалы из бревен и выполнять деревообрабатывающие проекты.

Это самодельный проект, который продолжает приносить плоды и стоит того, чтобы его построить. Возможно, вы даже сможете получить третью выгоду от этой лесопилки, если продадите часть спиленных пиломатериалов или возьмете плату с других людей за фрезерование их бревен.

9- Трансформация газонокосилки

Вдохните новую жизнь в старую газонокосилку, используя ее для постройки новой лесопилки. В этой сборке «сделай сам» есть много других компонентов, но эти бесплатные планы покажут вам все детали сборки шаг за шагом.

Подумайте о том, что вы могли бы построить, если бы у вас был бесконечный запас бесплатных пиломатериалов. Теперь вытащите эту старую газонокосилку и следуйте этим инструкциям, чтобы построить самодельную лесопилку . После этого нет ограничений на то, что вы можете построить, чтобы сделать вашу усадьбу более удобной и привлекательной. Это также поможет планете, сохранив старую газонокосилку подальше от свалки.

10- Трансформация тяжелоатлетического набора

Вот еще одна отличная идея превратить старый предмет в нечто совершенно новое и полезное. У многих из нас в гараже есть старый набор для поднятия тяжестей, который никто не использовал годами, и он может снова пригодиться, если превратить его в компонент лесопилки.

Две старые автомобильные покрышки и несколько других строительных компонентов можно перепрофилировать в действующую лесопилку, которая перемалывает старые доски и перемалывает их в свежие новые пиломатериалы. Используйте свежеспиленные пиломатериалы, чтобы перестроить или построить любой деревянный проект, какой душе угодно.

На приусадебном участке всегда есть что отстроить или отремонтировать, а наличие самодельной лесопилки значительно облегчит и удешевит работу.

11- Самодельный ленточнопильный станок

Если вы ориентированы на детали и вам нужны очень подробные инструкции по сборке чего-либо, то вот идеальные бесплатные планы для вас.

Подробные чертежи самодельной ленточной пилы покажут вам все, что вам нужно знать о компонентах и ​​процессе сборки. Ничто не упущено из подробных письменных инструкций и фотографий, плюс им очень легко следовать.

Эта ленточная пила была собрана из деталей, собранных на свалке, поэтому компоненты, используемые для сборки, будут различаться. Эти подробные планы можно адаптировать к любым частям, которые у вас есть под рукой или которые вы найдете на свалке. Это одна из замечательных особенностей строительного проекта «сделай сам», вы можете адаптировать и модифицировать его по мере необходимости в соответствии со своими спецификациями.

12- Переносная лесопилка

Переместите ее туда, где она необходима – эта переносная лесопилка готова к работе, когда вы придете, и может справиться с бревнами, которые вам нужно распилить.

Простота сборки, компоненты легкие и легко перемещаются. Переносная пилорама прочная и изготовлена ​​из металла, поэтому она прослужит долгие годы и справится со всеми вашими задачами по фрезерованию. Эта лесопилка проста, но мощна, и это видео на YouTube покажет вам все детали сборки лесопилки.

Если вам нужны письменные планы, создатель этого видео на YouTube отправит их вам по запросу. Распилите бревна на пиломатериалы и займитесь деревообработкой вокруг усадьбы с помощью этой мощной портативной пилорамы.

13- Малая ленточная пилорама

Маленькая и портативная, эта ленточная пилорама предназначена для распиловки бревен длиной до 6 футов. Отлично подходит для изготовления мебели и других небольших деревообрабатывающих проектов.

Если вы планируете зарабатывать деньги на изготовлении деревянных предметов ручной работы, то эта лесопилка своими руками станет для вас идеальной. Лесопилка не слишком большая, но достаточно мощная, чтобы распилить бревна твердых пород на пиломатериалы.

Измельчите древесину, необходимую для создания популярных деревянных изделий, таких как вывески, скворечники, ремесленная мебель и многое другое. Зарабатывайте деньги, не выходя из дома, изготавливая уникальные деревянные детали из пиломатериалов, выточенных на этой небольшой ленточной пилораме .

Каркас лесопилки изготовлен из склеенных между собой кусков древесины. Это делает раму более прочной и снижает стоимость сборки. Двигатель пилы можно быстро и легко снять, когда пришло время переместить пилораму.

14- Лесопилка на заднем дворе

Если вам нравится работать с деревом или у вас есть много строительных проектов, которые необходимо завершить, эта лесопилка на заднем дворе станет для вас большим подспорьем.

Эта стационарная самодельная лесопилка готова распилить пиломатериалы в любое время. Он большой и способен брать большие бревна и распиливать их на доски для строительства. Фрезерование собственного пиломатериала намного дешевле, чем покупка досок, и вы можете фрезеровать его в соответствии с вашими точными спецификациями.

Этот ленточнопильный станок DIY может измельчать пиломатериалы для строительства дома или изготовления журнального столика или чего-то подобного. Он идеально подходит для фрезерования всех пиломатериалов, которые вам понадобятся для строительства всего необходимого для усадьбы. Это также хорошая лесопилка для мастеров по дереву, которые делают ремесленную мебель из срубленных деревьев.

Следуйте этим бесплатным планам и постройте себе лесопилку на заднем дворе в эти выходные.

15- Гигантская ленточная пила

Если у вас есть гигантские деревья, которые нужно распилить на гигантские деревянные плиты, то с этой задачей справится только один тип пилы – гигантская ленточнопильный станок .

Эта самодельная лесопилка имеет ширину пропила 76 дюймов и длину 12 футов. Это необходимо для фрезерования больших деревьев для создания больших деревянных плит, которые будут использоваться для создания уникальных предметов мебели.

Мебель в деревенском стиле, такая как большой стол, раздвижные внутренние двери амбара, деревянные скамейки и многие другие предметы, требующие больших деревянных плит, должны быть изготовлены на гигантской ленточной пиле. Вы можете вывести свое жилищное строительство и изготовление изделий из дерева на новый уровень, если у вас есть мельница, достаточно большая, чтобы обрабатывать большие деревья.

Эти бесплатные чертежи подробны и просты в использовании, поэтому вы можете построить самодельную лесопилку, подобную этой.

16- Деревянная лесопилка

С помощью этих подробных чертежей вы можете построить лесопилку из дерева. Это самодельная бензопила , но рама сделана из дерева. Он такой же прочный и эффективный, как каркас из металла, но его строительство намного дешевле.

Это отличное решение для самостоятельных работ, позволяющее упростить работу по дереву, не тратя много денег на оборудование. Лесопилку можно настроить в соответствии с вашими потребностями, чтобы вы могли эффективно превращать срубленные деревья в полезные необработанные пиломатериалы.

Самостоятельное фрезерование пиломатериалов позволит вам получить высококачественный материал за долю от той, которую вы заплатили бы за него в компании, поставляющей пиломатериалы. Вы даже можете использовать самодельную лесопилку, чтобы зарабатывать деньги, фрезеруя пиломатериалы для других людей.

Постройте для своей семьи усадьбу из пиломатериалов, выращенных на собственной лесопилке. Используйте упавшие деревья из вашей собственности, чтобы построить домашнюю мебель для вашей усадьбы. Хозяйственные постройки, столбы забора и амбары будут дешевыми в строительстве, если вы соберете деревья со своего участка и перепилите их на собственной лесопилке, подобной этой.

Посмотрите видео, чтобы получить подробные планы сборки и другую ценную информацию для сборки этой деревянной пилы.

17- Самодельный ленточнопильный станок

Этот самодельный ленточнопильный станок имеет деревянную раму и может работать с большими деревьями. Идеально подходит для строительства на заднем дворе, чтобы вы могли измельчать пиломатериалы, которые будут использоваться для создания уникальных предметов мебели.

Эти бесплатные планы представлены на видео, поэтому их легко отслеживать и просматривать снова и снова по мере необходимости. Это ленточнопильный станок дешев в постройке и не занимает много места на заднем дворе. Идеально подходит для столяра-любителя или ремесленника, который хочет снизить стоимость сырья, необходимого для строительства. Наличие лесопилки на заднем дворе сэкономит вам много денег, и вы сможете измельчать пиломатериалы в соответствии с вашими требованиями. Вы можете построить то, что хотите, когда захотите, если у вас дома есть лесопилка для фрезерования пиломатериалов.

Самодельную лесопилку, подобную этой, можно построить за небольшую часть стоимости ее покупки. Вы можете сэкономить время и деньги, имея собственную лесопилку на заднем дворе. Вы также можете использовать его для заработка.

18- Самодельная лесопилка менее чем за 1000 долларов

Хотели бы вы построить бревенчатый дом и обставить его мебелью ручной работы? Вы можете сделать это, а также построить все хозяйственные постройки и ограждения, которые вам понадобятся, с помощью этой недорогой самодельной лесопилки .

Эти бесплатные планы покажут вам, как построить прочную, надежную и эффективную лесопилку менее чем за 1000 долларов. Это хорошая инвестиция, если учесть все вещи, которые вы сможете построить из пиломатериалов, которые вы перемалываете на лесопилке.

Идеально подходит для тех, кто начинает усадьбу. Сначала постройте лесопилку, а затем вы сможете перемолоть все пиломатериалы, необходимые для постройки почти всего остального, необходимого в усадьбе. Когда ваша усадьба будет завершена, используйте лесопилку для фрезерования пиломатериалов для других людей, чтобы вы могли получать доход.
