Дисковая пилорама своими руками | Строительный портал

Современное лесопильное производство и частная застройка требуют наличия дисковой или ленточной пилорамы с запасом производительности и высокими техническими характеристиками. Многие достоинства этих станков позволяют с уверенностью утверждать, что дисковые пилорамы являются самым удачным решением для всех деревообрабатывающих производств, вне зависимости от масштабов производства и сортамента выпускаемой продукции.

Содержание:

  1. Предназначение дисковой пилорамы
  2. Конструкция дисковой пилорамы
  3. Принцип работы дисковой пилорамы
  4. Классификация дисковых пилорам
  5. Горизонтальная дисковая пилорама
  6. Угловая дисковая пилорама
  7. Изготовление дисковой пилорамы
  8. Обслуживание дисковой пилорамы



Предназначение дисковой пилорамы

Древесина является одним из востребованных строительных материалов. Высокая прочность и уникальная структура позволяют использовать дерево при возведении зданий, внешней и внутренней отделке помещений. Сфера применения и качество этого природного материала зависит во многом от использованного деревообрабатывающего оборудования.

Популярным способом обработки древесины выступает распиловка материала с помощью рамных, ленточных и дисковых пил. Дисковая конструкция, к примеру, позволяет качественно и быстро из круглого леса производить обрезные и необрезные пиломатериалы, такие как брус, доски и рейки.

Дисковые установки могут использоваться для последовательной обработки дерева после распила ленточной пилой и создания материала из бревен. Подобное оборудование отличается высоким уровнем производительности, потому что среди возможностей конструкции выделяется продольное кромление, торцевое пиление и деление.

При строительстве деревянных домов и в столярных цехах дисковая пилорама является просто незаменимой. Она способна значительно ускорять и упрощать весь рабочий процесс, при этом экономится уйма сил и времени. Без такого оборудования продольный распил крупного бруса займет у хозяина не один час, а благодаря дисковой пилораме он произойдет в считанные минуты.


Конструкция дисковой пилорамы

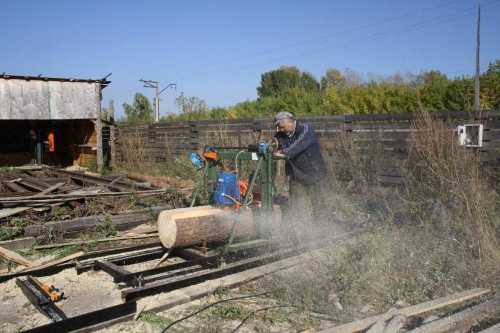

Дисковая пилорама – это аппаратный станок, производящий продольную распиловку деревьев и работающий благодаря электрическому мотору. Взглянув на чертежи дисковой пилорамы, становится понятно, что основными элементами конструкции являются два двигателя, дисковые пилы, подвижная кабина оператора, рельсовый путь и каретки.

Элементарная конструкция представляет из себя стол, на котором устанавливают вал с диском, над плоскостью вращается его режущая часть. Такая простейшая конструкция подходит преимущественно для бытового использования, а промышленное производство нуждается в более сложном оборудовании, оснащенном дисками, которые способны менять угол пиления.

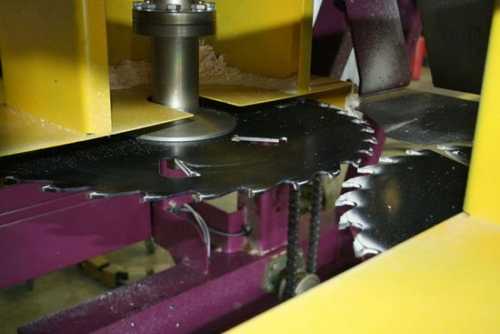

Основным рабочим элементом является дисковая пила, которую принято устанавливать на валу шпинделя станка или на валу двигателя. Каждая из дисковых пил в действие приводится отдельным двигателем, причем не всегда совпадает их мощность. По устройству дисковые пилорамы бывают одно- и многопильными.

Металлический каркас дисковой пилорамы изготавливают из крепких металлических труб и скрепляют сваркой. Для каретки в качестве направляющих лучше всего подобрать самые качественные рельсы без наличия внешних дефектов, иначе колеса каретки будут соскакивать или застревать.

Сама каретка собирается из металлических деталей. Ролики или колеса должны под рельсы подходить идеально. Также следует помнить, что и сам каркас, где крепятся ролики, должен под расстояние между рельсами подходить очень точно. Только тогда перемещение каретки будет свободным и плавным.

Для обустройства привода дисковой пилы принято использовать любой бензиновый двигатель. Желательно, чтобы мотор был мощнее, потому что работать ему придется на две пилы. С целью исключения перегрева привода рекомендуется исключить цепную передачу из конструкции и заменить ее надежным аналогом, так получится продлить срок службы станка и обезопасить его.

Принцип работы дисковой пилорамы

Работать станок может в производственном помещении или условиях лесозаготовки, то есть внутри и снаружи здания. Сам распил производят по горизонтальной линии вручную. Обработка при помощи дисковой пилорамы позволяет достичь ровной поверхности обрезного дерева. К тому же посмотрев видео о дисковой пилораме, вы поймете, что станок не капризничает даже при сильном морозе.

Главная особенность дисковой угловой пилорамы состоит в способности осуществления распила в двух направлениях одновременно: поперек и вдоль бревна. Это возможно благодаря своеобразному расположению пил – взаимно-перпендикулярному. Такой станок подходит для работ с любыми породами древесины. Дисковая пилорама способна распилить бревно, диаметром больше 70 миллиметров. Толщина распила при этом может составлять всего 1 миллиметр.

Поперечный и продольный распил бревна на таких пилорамах проводиться одновременно во время перемещения по рельсовым направляющим портала с пилами. Перемещение портала пилорам и кареток происходит с помощью электропровода. Регулируется скорость портала ступенчато, путем цепной передачи.

Дисковая пилорама не требует установки на специальную платформу или фундамент. Главное, чтобы дисковая пилорама была от воздействия осадков надежно защищена. Также очень при работе с дисковой пилорамой удобно использовать электронную линейку, которая допускает настройку параметров распила в автоматическом режиме.


Классификация дисковых пилорам

Дисковая пилорама предназначена для распилки на все разновидности пиломатериалов круглого леса – обрезную и необрезную доску, брусок и брус. Распил совершается дисковой пилой, что имеет диаметр 500-600 миллиметров и надежно закреплена на валу шпиндельного узла, при возможности распила в две стороны и поворота на 90 градусов. Таким образом, дисковые поворотные пилорамы разделяются по типу работы.

Горизонтальная дисковая пилорама

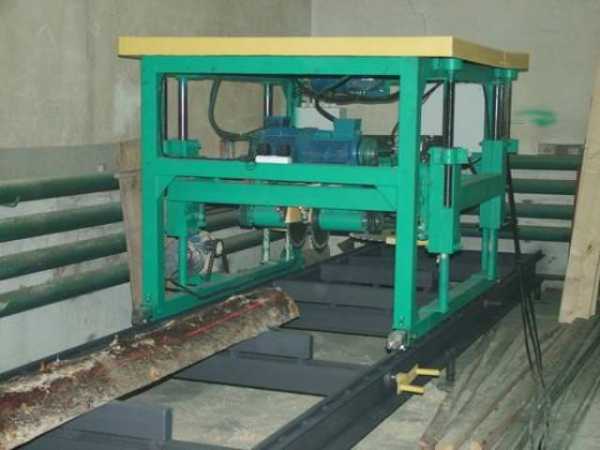

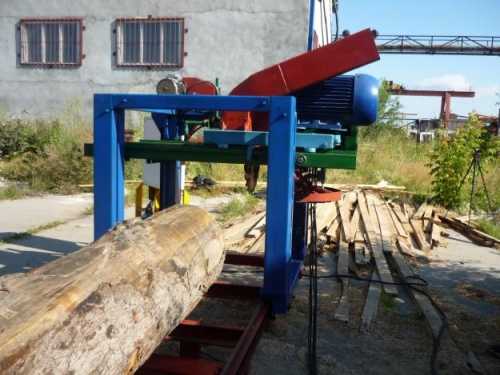

Одним из видов станков выступает горизонтальная дисковая пилорама, что является достаточно распространенной в области деревообработки. Имеет такой аппарат разборную конструкцию, благодаря этому его можно легко перевозить в места по лесозаготовкам. При работе на такой пилораме остается минимум отходов.

Распиловка совершается путем пильной каретки, идущей вдоль бревен, по обоим направлениям. Главным преимуществом служит то, что холостой ход отсутствует. В пилораме применяют дисковые пилы диаметром больше 550 миллиметров, выполненные из стали с победитовыми зубьями. Распил за счет таких дисков происходит очень точно, без образования волнообразных впадин.

Эксплуатация горизонтальной дисковой пилорамы не нуждается в высокой квалификации, управляют аппаратом посредством пульта, установленного на самой пилораме. При помощи подобных пилорам изготавливают такие материалы, как обрезные и необрезные доски, брусья и рейки. Производительность данных станков очень высока.

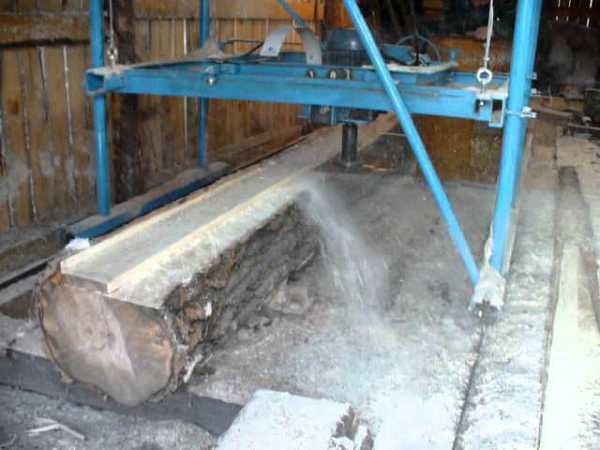

Угловая дисковая пилорама

Второй разновидностью пилорам является угловая дисковая пилорама. Распил бревна совершается угловым принципом пиления. Выделяют две разновидности угловых пилорам – с одним и двумя дисками. Посмотрите на фото дисковых пилорам: однодисковая пилорама узел подает в двух положениях – вертикальном и горизонтальном, распиловка не имеет холостого хода и совершается по обоим направлениям.

Двухдисковая угловая пилорама работает благодаря тому, что подает пильные диски ортогонально. Диски размещаются горизонтально и вертикально друг другу. Двухдисковая пилорама углового типа показывает высокую производительность изделий даже из одного бревна. На больших объектах устанавливают целые промышленные пилорамные комплексы, которые выполняют функции распиловки, выкраивания дерева под вагонку или другой материал.

Изготовление дисковой пилорамы

При выборе деревообрабатывающего оборудования следует помнить, что цена дисковой пилорамы довольно большая. Поэтому приобретение такого станка часто оказывается не по карману. Особенно это касается молодых предприятий, что занимаются обработкой леса, и частных мастеров. Но из этой ситуации есть выход, пилораму дисковую можно изготовить своими руками. Такой подход позволяет сэкономить уйму денег и набраться опыта в работе с деревообрабатывающим оборудованием.

Сделать самодельную пилораму на сегодняшний день получится при наличии желания и незначительных навыков работы с подобной техникой. Вам понадобятся козлы строительные, доски и металлические пластины, крепежные детали (шурупы, гайки, винты), инструмент для работы с металлом и древесиной, а также электрический двигатель.

В начале работы ознакомьтесь с конструкцией пилорамы и узнайте ее отличительные особенности. В качестве рабочего элемента дисковой пилорамы выступает дисковая зубчатая пила, установленная на шпинделе станка. Имеется вариант крепления пилы на вал двигателя. На пилораме в обработку пиловочника включается деление и кромление необрезной доски, а также пиление заготовок по нужным размерам.

Вы можете предварительно просмотреть готовые схемы самодельной дисковой пилорамы и создать собственный чертеж механизма, исходя из своих потребностей. Самая простая конструкция пилорамы – стол, под которым размещается вал с пилой. Её режущая часть возвышается над поверхностью стола. Вал с пилой вращается при помощи мотора посредством передачи ременного типа.

Для изготовления основания пилорамы (стола или станины) вы можете использовать обыкновенные деревянные или металлические козлы, связав их при этом между собой отрезками доски. К подобному основанию сверху прикрепите стол, что набран из стальных пластин, которые имеют ширину примерно 200 миллиметров и толщину около 4 миллиметров. Пластины связываются шурупами и перемычками между собой.

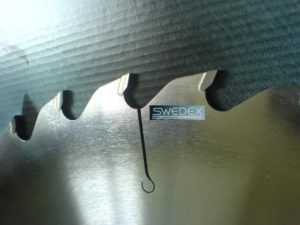

Диски для пилорамы лучше всего делать из стального или дюралюминиевого листа, толщина которого доходит до 3 миллиметров. Диаметр диска при этом должен быть в пределах 500 миллиметров. При создании пилорамы для распила дерева, то у пилы должно быть всего 2–3 зубья. И подобный диск легко будет работать с большинством породами.

Главный залог качественной работы дисковой пилорамы — изготовление режущих зубьев. Основные требования, что предъявляются к ним — это тщательная балансировка и верный угол резания. Заготовки, из которых вырезать зубья проще всего — сломанное сверло или твердосплавная пластина. Угол резания зубьев должен составлять 30 градусов. Задние углы при этом должны равняться хотя бы 15 градусам. Следует помнить, если резцы будут плохо сбалансированы, будет иметь место трение их о стенки распила.

Режущий инструмент к столу прикрепляется снизу таким способом, что диск пилы находится четко посередине зазора, что формируется между пластин. Скрепляют пилу с плоскостью стола через отверстия, сделанные предварительно в пластинах и опорной плите. Сделанные отверстия в плите с лицевой стороны раззенкуются и собирают винтами, что имеют потайную головку.

Кроме того, при создании дисковой пилорамы своими руками важна конструкция направляющей. Самым простым вариантом является п-образное седло, которое формируется из досок по форме бревна, что освобождено от сучьев и грубо обработано рубанком. К седлу крепят двигатель с пилой. Следует уточнить мощность мотора: она должна доходить до 2 кВт.

Собранный стол нужно привинтить к станине при помощи винтов, а в зазор между пластин вставить вкладыш с прорезью для расположения пильного диска. Упорная планка при работе пилы крепится струбцинами к столу. При соблюдении вышеописанных рекомендаций изготовленная своими руками дисковая пилорама порадует вас качеством своей работы.

Обслуживание дисковой пилорамы

Работа с дисковыми пилорамами требует определенного навыка. Однако обслуживание данного станка больших проблем не доставляет. Для размещения оператора, который осуществляет распил на пилораме бревен, предусмотрено наличие специальной кабины. В ходе распила кабина перемещается одновременно с пилорамой, поэтому рабочие должны постоянно контролировать ход работы станка.

Следует в виду иметь тот факт, что при работе с дисковой пилорамой по технике безопасности требуется прочное крепление аппарата к основанию, чем нельзя пренебрегать ни в коем случае. Помните, что в виду особенности конструкции на подобных пилорамах отсутствует холостой обратный ход – другими словами при движении в обратном направлении портала также происходит распил бревна.

Теперь вы для себя сделали вывод, что лучше: купить готовое деревообрабатывающее оборудование или поинтересоваться, как сделать дисковую пилораму своими руками. Несомненно, самодельная пилорама – намного дешевле приобретенной в специализированном магазине.

strport.ru

обзор, технические характеристики, выбор :: SYL.ru

Пилорама, словно мощный гигант, буквально за несколько минут превратит неотесанный и грубый кусок дерева в различные заготовки необходимых размеров. Первые прототипы такого устройства появились еще в древние времена. Тогда человеку приходилось прикладывать невероятные усилия, чтобы приручить окружающий мир и заставить его приносить пользу. Сегодня же дела обстоят намного проще: погрузил брус или бревно на транспортер, нажал кнопку и получил обработанную древесину.

Виды пилорам

Современный рынок деревообрабатывающих механизмов предлагает следующие виды пилорам:

  • шинные;
  • ленточные;
  • дисковые.

На первом месте по популярности в этом списке стоят дисковые пилорамы. Причина этого – легкость в управлении, высокая производительность и длительный срок эксплуатации. К тому же их стоимость нельзя назвать высокой. Впрочем, ленточные и шинные пилорамы – такие же хорошие агрегаты, как и дисковые, только их производительность немного ниже. Конструкция этих пилорам более сложная, что и послужило причиной их более высокой стоимости.

Предназначение

Пилорама дисковая – оборудование, необходимое для продольного распила бревен и других пиломатериалов. Назначение и характеристики этого устройства позволяют проводить изменения в геометрической форме пиломатериалов. Однако качество такой пилорамы не позволит выполнить работы по обработке поверхностей – только деление первоначальной заготовки на отдельные части.

Приобретать устройство стоит в первую очередь тем, кто планирует начать собственное дело по переработке древесины. Как показывают отзывы, данный вид услуг на сегодняшний день весьма востребован. Довольно дорогостоящее оборудование, а также его обслуживание быстро окупятся в условиях интенсивного использования.

Характеристики и особенности

Технические данные во многом определяют возможности использования данного оборудования для создания пиломатериалов. При подборе дисковой пилорамы технические характеристики следует рассмотреть максимально подробно и обратить внимание на некоторые нюансы:

  1. В зависимости от того, какие габаритные размеры у установленного стола, определяется максимальная длина подаваемых заготовок. В том случае, если основная часть бревна будет в свободном весе, оно будет подаваться неправильно.
  2. Также следует учитывать максимальный диаметр диска для резания – посадочный диаметр обычно стандартный, но случаются и отклонения по данному показателю.
  3. Максимальный диаметр бревна. Показатель станка имеет ограничения по диаметру бревна. При рассмотрении горизонтальной дисковой пилорамы имеются ограничения по применению, заключающиеся в мощности установленного двигателя и диаметре пилы. Вертикальный вариант исполнения ограничивается высотой стоек.
  4. Частота оборотов электродвигателя. Этот показатель может регулироваться в некоторых случаях при помощи привода. Современные пилорамы с дисками углового пиления комплектуются двигателями. Они имеют функцию изменения частоты оборота выходного вала.

Далее представлен небольшой обзор дисковых пилорам с их характеристиками и фото.

Там, где нет электричества

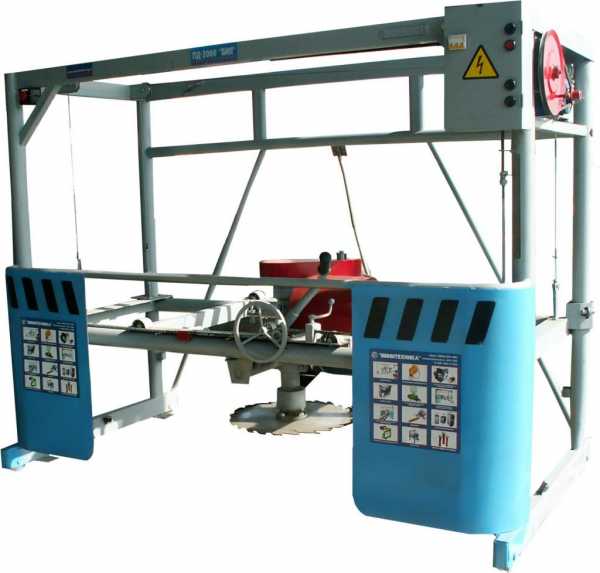

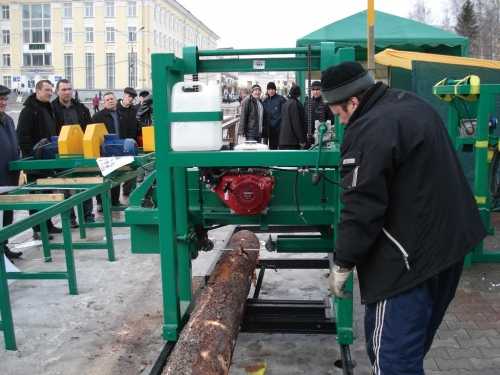

«ПД-2000 Буран» – дисковая углоповоротная пилорама, оснащенная бензиновым двигателем РМ3-640-34 с мощностью 34 л. с. (25,35 кВт). Она предназначена для распиловки круглых бревен и заготовок на все виды пиломатериалов – брусок, брус, доску обрезную и необрезную и т. д.). Обрезной пиломатериал можно получать благодаря переворотам пилы на 90 градусов.

Среди преимуществ и особенностей этой дисковой бензиновой пилорамы можно отметить следующие:

  1. Малые эксплуатационные затраты.
  2. Нет узлов привода, которые существенно зависят от температуры окружающей среды.
  3. Распил можно производить в обе стороны благодаря дисковой пиле диаметром 560 мм.
  4. Бензиновый двигатель позволяет работать в районах со слабой электрификацией или непосредственно на делянке.
  5. При распиловке бревно не кантуется, параметры пилорамы при этом позволяют получать пиломатериалы с идеальной геометрией.
  6. В силу надежности режущего элемента агрегат позволяет работать с труднообрабатываемыми материалами – с высокой плотностью, смолистыми и богатыми сучками. По мере износа производится замена диска.
  7. Несложная транспортировка и быстрый монтаж – следствие сравнительной компактности и простоты принципов работы.
  8. Используются элементы привода российского производства: подшипники, двигатели, ремни и другие доступные детали.
  9. Простота в ремонте – отсутствуют сложные узлы и детали, элементы рамы изготовлены из доступного, стандартного металлопроката.

Характеристики дисковой поворотной пилорамы «Буран»:

  • диаметр распиливаемого бревна: 800 мм;
  • длина обрабатываемого бревна: 6500 мм;
  • диаметр дисковой пилы (внешний и внутренний): 560/50 мм;
  • производительность по необрезной доске 50 мм: 10-12 смен/м3;
  • максимальная глубина пропила: 200 мм.

Для палетной доски и бруса

Дисковая угловая пилорама “ПДУ 450” имеет одну пилу, которая может работать как в горизонтальном, так и в вертикальном направлении. Это позволяет избежать случающихся иногда «пустых пробегов». В первую очередь, данный агрегат предназначен для производителей деревянных конструкций. Он станет отличным помощником в небольших фирмах, производящих собственные деревянные элементы.

Эта модель дисковой вертикально-горизонтальной пилорамы заменяет как минимум два станка, используемых обычно для подобной работы: продольно-обрезной станок и традиционная ленточная пилорама.

Это оборудование предназначено для качественного и экономного распила круглого леса с обеспечением максимального выхода пиломатериалов радиального распила. Данный станок является одной из лучших дисковых пилорам в линейке подобных и применяется при производстве заготовок паркета, различных типов погонажных изделий, многослойного бруса, обрезного пиломатериала, для индивидуального раскроя бревен с выбраковкой отходов.

Технические характеристики

Мощность станка:

  • трехфазный двигатель с напряжением 380 В;
  • мощность двигателя – 7,5 кВт;
  • число оборотов двигателя – 2840 об./мин.;
  • посадочный диаметр пилы – 50 мм;
  • диаметр дисковой пилы – 450-500 мм.

Размер обрабатываемого бревна:

  • длина распиливаемого бревна: от 0,7 до 7 м;
  • диаметр бревна – 450-470 мм.

Размеры станка:

  • высота – 1,2 м;
  • ширина – 1,4 м;
  • длина – 6-8 м;
  • вес полной установки – до 500 кг.

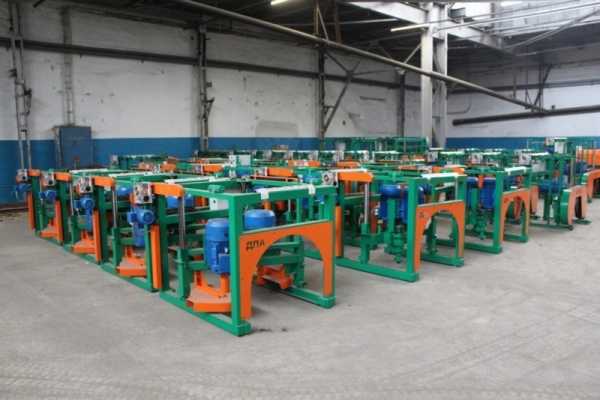

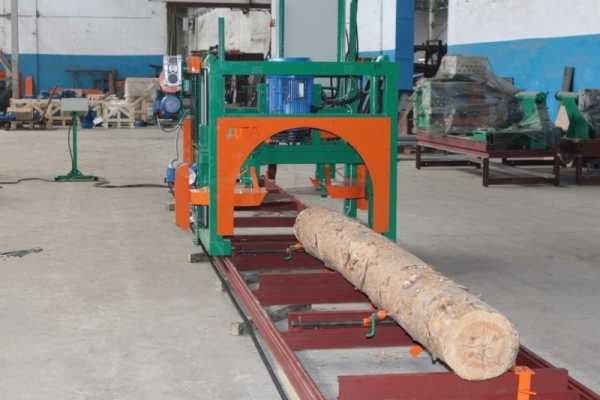

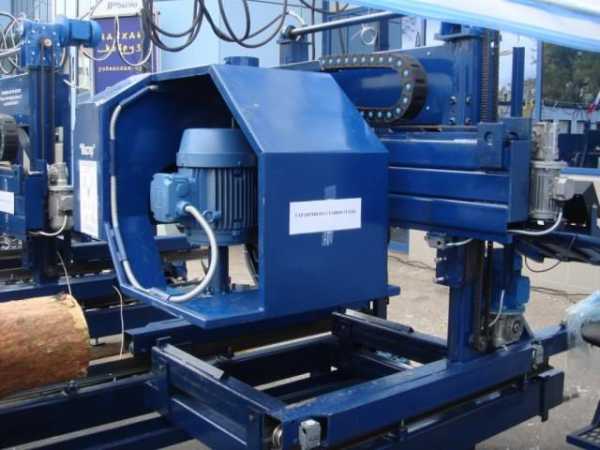

«ДПА 550ПК»

Эта горизонтальная дисковая пилорама предназначена для производства бруса, доски обрезной, необрезной, реек и распиловки бревен из всех пород древесины. Распиловка производится в плоскости горизонтальным перемещением по рельсовому пути вдоль закрепленного неподвижно бревна. Применяемый режущий инструмент – дисковые пилы с победитовыми напайками из легированной стали. Пильная каретка с помощью электропривода перемещается вниз на размер заготовки по вертикальным направляющим.

Производительность этой пилорамы выше ленточной. Она достигается за счет распиловки, которая может производиться и в прямом, и в обратном направлениях (отсутствует «холостой» обратный ход). Максимально жесткий диск исключает появление зазубрин и «волны» в пропиле. Цикличность заточки зубьев достигает двух смен в зависимости от состояния и вида древесины.

Дисковый распильный агрегат “ДПА” обычно используют для распиловки твердых пород дерева: лиственницы, березы и т. д. Эта модель дисковой пилорамы не требует специальной высокой квалификации персонала и проста в работе. Управление осуществляется с операторского пульта, который установлен непосредственно на станке. При высокой производительности этот станок обеспечит точную геометрию и экспортное качество поверхности элементов.

Характеристики

Производительность по необрезной доске

10—12 м³/смену

Диаметр горизонтальных пильных дисков

550 мм

Диаметр вертикальных пильных дисков

350 мм

Максимальный диаметр бревна

550 мм

Электродвигатель подъема каретки

0,37 кВт

Электродвигатель пилы

2х11 кВт

Электродвигатель кромкообрезного блока

2х4 кВт

Электродвигатель подачи

0,75 кВт

Скорость подачи

5, 8, 12 м/мин

Напряжение

380 В

Длина обрабатываемого бревна

до 6000 мм

Максимальная ширина пропила

420 мм

Преимущества

  1. Размерная линейка оснащена подсказками для оператора. Это позволит максимально быстро и точно выставить нужный размер без длительных подсчетов.
  2. Идеальная геометрия полученного пиломатериала.
  3. Минимальное налипание на направляющие опилок.
  4. Опускание и подъем пильной рамки осуществляется электромеханическим приводом. Для более точной настройки необходимого размера на электроприводе предусмотрен шкив с ручной доводкой.
  5. Улучшенный рельсовый путь и направляющие из калиброванного проката.
  6. Простота обслуживания и эксплуатации.
  7. Имеется сертификат Евразийского союза.

По желанию пилораму можно дополнить опциями «плавная подача», «электронная линейка» и др.

www.syl.ru

Самодельная дисковая пилорама: сделать своими руками, чертежи

Для изготовления пиломатериалов на дому недостаточно иметь в наличии рубанок и стамеску. Бензопилой тоже сделать правильный брус или обрезную доску не получится. Поэтому каждый житель сельской местности рано или поздно задумывается о приобретении более серьёзных инструментов для обработки древесины.

На рынке представлено огромное количество оборудования для деревообработки, но стоимость таких станков настолько велика, что человек у которого с анатомической точки зрения, все члены растут из правильных точек, не может не задумываться о самостоятельном изготовлении станка.

Самодельная дисковая пилорама не будет уступать по качеству производимой продукции заводским аналогам, но только при условии использования подходящих для этих целей материалов и качественной сборки всех элементов.

Принцип работы пилорамы и чертежи

Прежде чем приступить к практической части изготовления дискового станка, необходимо изучить принцип работы этого оборудования. Существуют 2 основных вида дисковых пилорам, которые можно изготовить своими руками.

Основное отличие таких установок заключается в способе подачи заготовки:

  1. Возможно как перемещение режущей части над неподвижно закреплённым бревном.
  2. Так и конструкция, в которой заготовка подаётся к стационарно закреплённой пиле.

Оба варианта имеют как положительные качества, так и недостатки, но первый способ самостоятельного изготовления пилорамы будет значительно проще.

При использовании подвижной каретки, значительно снижается нагрузка на роликовый механизм, а также отпадает необходимость в установке дополнительного двигателя в качестве привода подвижной платформы. При перемещении каретки работа может выполняться за счёт мускульной силы рук оператора.

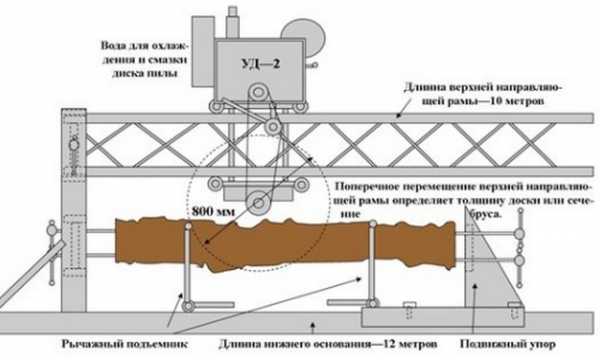

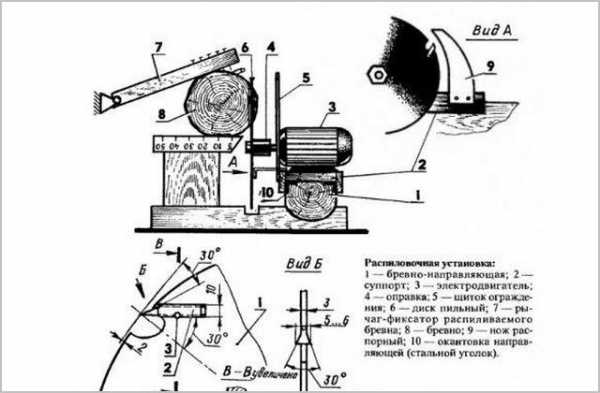

Перед изготовлением дисковой пилорамы необходимо сделать чертежи. Удержать в голове размеры самодельного станка практически невозможно, поэтому заранее следует зафиксировать на бумаге параметры данного устройства.

Основные элементы, которые обязательно должны быть отображены на бумаге:

  • Подающая линия.
  • Узел реза.
  • Блок управления.

Подающая линия, как уже было сказано выше, может быть стационарной либо подвижной. Узел реза представляет собой раму, на которой закреплена пила. Данный элемент пилорамы может быть оснащён 2 пилами, для изготовления обрезной доски или бруса. Также можно оснастить устройство системой углового пиления для получения срезов пиломатериала под углом.

При использовании 2 двигателей финансовые расходы и масса устройства значительно увеличатся, но благодаря дополнительной режущей механизма можно будет получить пиломатериалы более высокого качества.

Блок управления необходим для включения и отключения устройства, а также для регулировки оборотов двигателя. Если на стадии разработки проекта, все детали будут идеально подогнаны по размеру и назначению, то проблем в процессе изготовления станка не возникнет.

Видео:

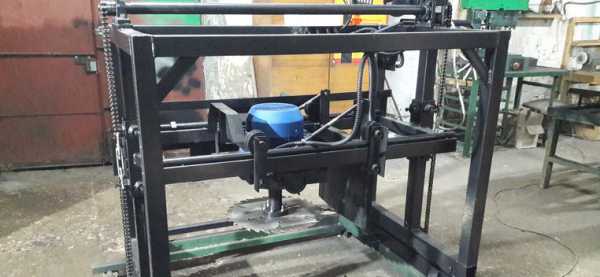

Изготовление пилорамы

Если монтаж пилорамы осуществляется вне помещения, то первое что необходимо сделать — это изготовить основание, которое со временем не деформируется от постоянных механических нагрузок и вибрации. Для этой цели рекомендуется снять грунт на глубину около 20 см, сделать гравийнопесчаную подушку и забетонировать площадку.

Чтобы рама дискового устройства свободно перемещалась её необходимо установить на ролики. Для этой цели идеально подходят подшипники большого диаметра, которые устанавливаются на 2 оси с каждой стороны подвижной части станка. В качестве рельс, по которым будет перемещаться рабочая часть пилорамы используется стальной уголок 50 * 50 мм.

Для полноценной работы самодельного устройства необходимо приготовить 2 отрезка уголка длиной не менее 6 метров. Уголки крепятся к бетонному основанию ребром вверх, таким образом, чтобы по всей длине конструкции расстояние между ними было равно.

Чтобы усилить основание, между рельсами привариваются шпалы из профильной трубы 50 * 100 мм. Шпалы располагаются на расстоянии 1 метра друг от друга. При проведении варочных работ необходимо следить за температурой уголка. Если деталь сильно перегреть, то возможна её значительная деформация, которая неминуемо приведёт к нарушению плавности хода конструкции, и как следствие, производству бракованного пиломатериала.

Видео:

Когда «железная дорога» будет полностью завершена в серединной части, к шпалам, прикрепляются фиксаторы, назначением которых является удержание заготовки во время перемещения над ней режущей части пилорамы.

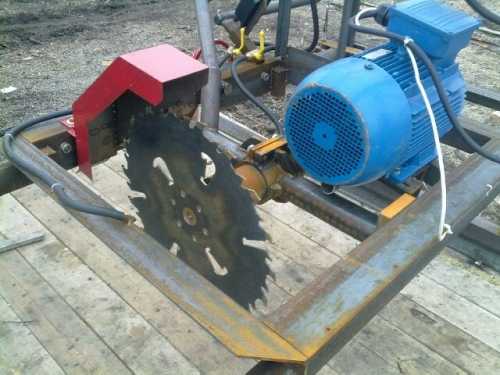

Подвижная рама режущего устройства изготавливается из металлической профильной трубы. Ширина рамы должна немного превышать междурельсовое расстояние, а длина подвижной части делается не менее 1 метра для обеспечения достаточной устойчивости конструкции.

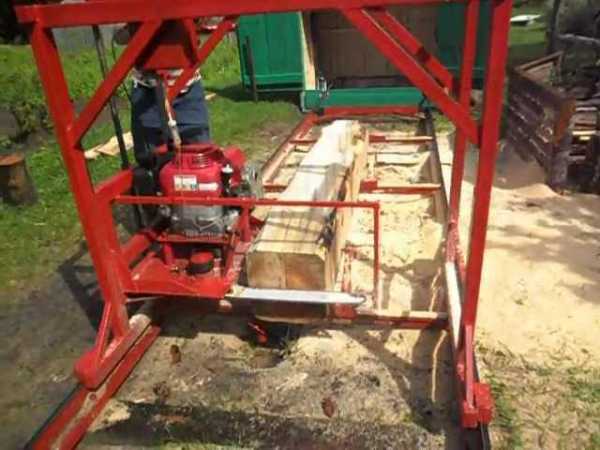

Несмотря на то, что дисковая пилорама может быть изготовлена с бензиновым двигателем применение этого вида силовой установки потребует значительно больших временных затрат, по причине установки дополнительных передающих крутящий момент деталей. При использовании мощного трёхфазного электрического двигателя можно установить режущий диск непосредственно на ротор.

При изготовлении устройства, которое осуществляет распил древесины только в горизонтальной плоскости, необходимо надёжно закрепить электрический двигатель с помощью резьбовых соединений на подвижной каретке, которая будет перемещаться в вертикальном направлении с помощью винтового механизма.

Видео:

Изготовить такую конструкцию не составит большого труда: достаточно использовать большую шпильку, которая располагается строго вертикально и фиксируется в подшипниках. Гайка от шпильки приваривается к подвижной части рамы, которая и будет перемещаться в вертикальной плоскости.

Чтобы увеличить надёжность конструкции можно использовать 2 гайки, которые привариваются на таком расстоянии друг от друга, чтобы при вкручивании шпильки, деталь проворачивалась без заедания. Для проворачивания шпильки к участку расположенному выше подшипника приваривается ручка, а для точного измерения перемещения подвижной части рамы необходимо разместить градуированную шкалу со стрелкой, которая будет прикреплена к подвижной части пилорамы.

Для повышения безопасности при эксплуатации самодельная угловая дисковая пилорама должна быть оборудована металлическими щитками защищающими оператора от получения травмы в случае разрушения рабочего диска. После установки и фиксации электрический двигатель подключается через блок управления, состоящий из выключателя и реостата.

Видео:

Сразу после проведения первых испытаний, рекомендуется сделать над рабочей площадкой навес, чтобы атмосферная влага не попала в обмотку электродвигателя или блок управления.

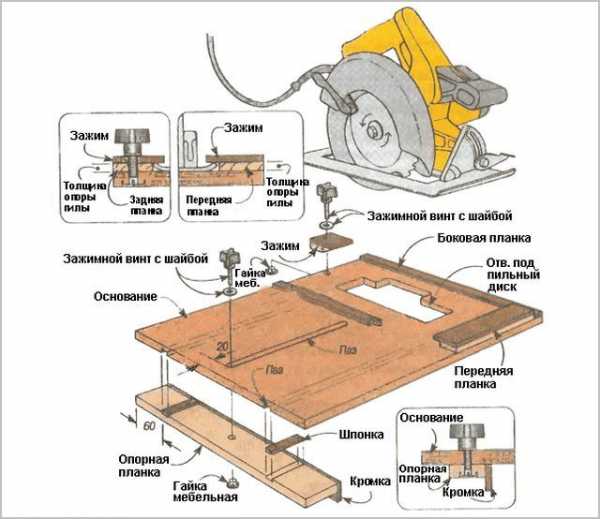

Пилорама из ручной дисковой пилы

Если нет необходимости в использовании сложного станка для изготовления пиломатериалов, то можно смастерить самодельное устройство позволяющие производить распиловку небольших стволов деревьев либо уже готового пиломатериала.

Наиболее подходящим для выполнения подобных задач является самодельная пилорама из ручной дисковой пилы.

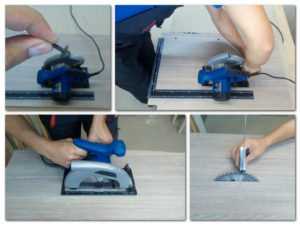

Небольшой станок делается в следующем порядке:

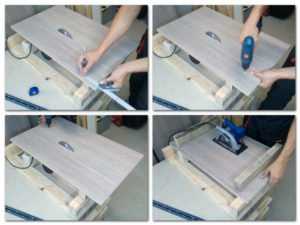

  1. Из бруса делается прямоугольный стол с открывающейся столешницей. Установить верхнюю плоскость на навесы необходимо для получения свободного доступа к ручной пиле, которую устанавливают под столешницей.
  2. В середине столешницы делается пропил примерно равный диаметру рабочего диска.
  3. Кнопка включения ручной дисковой пилы фиксируется в включённом положении с помощью пластикового хомутика.
  4. Ручная пила устанавливается под столешницей на саморезы таким образом, чтобы диск устройства был размещён в ранее сделанную прорезь.
  5. Вдоль плоскости рабочего диска на столешнице устанавливается линейка, которая необходима для упора во время разрезания длинных пиломатериалов.

После подключения электрической пилы к электросети 220 В, устройство можно использовать для распила древесины толщиной до 100 мм.

Видео:

Заключение

Самодельные циркулярные пилорамы при правильном изготовлении позволяют осуществлять качественную работу по обработки древесины. Затраты на изготовление таких изделий могут вовсе отсутствовать, если в качестве основных деталей использовать металлолом и вышедшие из строя электрические инструменты.

Загрузка…

plavitmetall.ru

Дисковая пилорама разнообразие фото и видео

Постоянное развитие деревообрабатывающей промышленности привело к появлению большого количества нового оборудования. Помимо улучшения свойств простых пил, появились автоматические бензопилы. А для непосредственной обработки дерева были изготовлены дисковые пилорамы. Такие устройства должны обладать высокой производительностью, а также соответствовать высоким требованиям к качеству получаемого материала.

Постоянное развитие деревообрабатывающей промышленности привело к появлению большого количества нового оборудования

Несмотря на стремительное развитие и появление большого количества рыночных моделей, угловая дисковая пилорама стоит большого количества денег, а значит — не каждый желающий плотник может позволить себе такое изобретение. Дисковая пилорама своими руками станет выходом в решении такой проблемы, это существенно сэкономит накопленные средства, а также позволит избежать недостатков, которые существуют в мировых аналогах.

Путем изменения и дополнения конструкции можно достигнуть еще большего увеличения производительности, а также автоматизации процесса, что в свою очередь облегчит труды плотника. В данной статье будут описаны основные моменты, на которые следует обратить внимание при создании дисковой пилорамы.

Как работает дисковая пилорама?

Перед началом работ по созданию конструкции необходимо узнать о назначении и особенностях использования дисковой пилорамы. В частности, такое устройство предназначено для предварительного распила деревянных колод и брусов на более мелкие части, в том числе возможно изготовление готовых досок.

Перед началом работ по созданию конструкции необходимо узнать о назначении и особенностях использования дисковой пилорамы

В зависимости от комплектации, конечный результат будет иметь то или иное назначение.

  • Важным элементов пилорамы является подающая линия. Ее предназначение заключается в подаче либо удерживании деревянных элементов, с которыми производится работа. Существует 2 варианта исполнения такой линии. Она может иметь неподвижную основу (в этом случае требуется автоматизировать режущий диск), а также существует вариант с автоматизированной линией, которая способна закрепить и передвигать деревянную заготовку в сторону пилы. Такой способ более сложен в исполнении и потребует больших затрат, потому в мире больше распространены именно неподвижные линии.
  • Главным в этой конструкции является силовая установка. Именно она подвержена большим нагрузкам и выполняет основную работу. При ее выборе следует учитывать количество оборотов ее дисков. Режущий элемент, или силовая установка в зависимости от комплектации может иметь от одной до нескольких пил, в соответствии с этим она будет иметь те или иные показатели работоспособности. При этом существуют вариации с расположением этих пил, что позволяет резать как вертикально, так и поперек деревянного бруса.
  • Блок управления, хоть и стоит на последнем месте в списке, является неотъемлемой и важной частью дисковой пилорамы. С помощью данного устройства оператор управляет силовой установкой и задает необходимые параметры для работы.

Для работы силовой установки необходим движущий элемент, таковым становится двигатель

Конструктивные особенности пилорамы

При разработке самодельной пилорамы необходимо сразу разобраться с ее дальнейшим предназначением. От этого будут зависеть комплектующие системы. Также сразу следует сделать расчеты предполагаемой производительности, а именно: размер и толщина предполагаемой продукции. От этого напрямую будут зависеть технические особенности пилорамы. Размеры пилящего диска при этом станут важнейшей составляющей. Важно: чем больше его диаметр – тем больший спектр работ он способен охватить.

Основные составляющие пилорамы:

  • рама;
  • двигатель;
  • режущий диск;
  • линия подачи;
  • операторский пункт.

Для соединения всех комплектующих в единый работающий организм используется металлическая рама. Она должна обладать высокой прочностью, а также некоторой функциональностью. Ее следует построить такого размера, чтобы при работе всех комплектующих рабочий мог спокойно следить за работой без риска для жизни. Рама должна давать полный доступ к элементам автоматизации, чтобы в процессе деятельности и при ремонтных работах не приходилось останавливать процесс и разбирать полностью всю установку.

Для работы силовой установки необходим движущий элемент, таковым становится двигатель. Он может быть электрическим либо бензиновым. Тут все зависит от внешних условий. Не всегда представляется возможность установки электрического аналога, только из-за соображений дорогостоящего подключения. И в свою очередь, не всегда предоставляется возможность установки бензинового двигателя, к примеру, в зданиях, поскольку появляется необходимость в отводе выхлопных газов, что становится большой проблемой.

Самодельная дисковая пилорама не может обойтись без операторского пункта

Режущий узел и линия подачи. Данные элементы непосредственно занимаются распиловкой дерева. Эти 2 элемента взаимосвязаны. Поскольку в любом варианте исполнения необходимо автоматизировать движение того или иного элемента (линии, пилы). Пилу устанавливают и фиксируют в одном направлении. Это исключает возможность обратного хода. Для значительного увеличения работоспособности пилорамы возможно дополнение конструкции второй пилой. Расположить их можно под прямым углом, что само собой увеличит спектр выполняемых работ. При этом для каждого диска должен существовать свой крутящий элемент (двигатель).

Рама должна иметь оборудование для подачи бревен. Обычным вариантом становится неподвижная основа с кареткой. При помощи каретки часто перемещают сам режущий элемент, для этого необходимо к раме добавить несколько направляющих, по которым будет ходить двигатель с дисковой пилой.

Самодельная дисковая пилорама не может обойтись без операторского пункта. Чаще всего он вынесен за пределы рабочей области. Это обусловлено техникой безопасности, а также удобством работ. В его функциональные способности должны входить: включение и выключение, регулировка скорости пилы, в случае автоматизации – управление высотой пилы, а также линией подачи дерева.

Для создания электрической пилорамы необходима дисковая пила с диаметром круга от 500 миллиметров

Определение конструкции дисковой пилорамы

Важно: к выбору конструкции пилорамы следует подойти основательно, именно от этого будет зависеть ее дальнейшая работа, а также функциональные способности.

Самодельные дисковые пилорамы имеют 2 вида:

  • горизонтальные пилорамы. В основном имеют конструкцию, которую с легкостью можно разобрать;
  • угловая дисковая пилорама.

Пример пилорамы с электродвигателем

Для создания электрической пилорамы необходима дисковая пила с диаметром круга от 500 миллиметров. Реконструкция пилы заключается в увеличении оборотов рабочего шкива. Также необходимо создать раму посредством сварки металлических деталей. Возможен вариант деревянной рамы, однако он встречается очень редко. Рама должна иметь крепежные элементы для пилы, а также специальное отверстие под режущий элемент. Следующим шагом станет закрепление пилы на основании. Сделать это необходимо под рамой. Также стоит позаботиться о прочном креплении двигателя и всех комплектующих.

После крепления следует приступить к соединению пилы и двигателя. Сделать это можно при помощи специальных ремней.

Первым делом следует разработать чертежи будущего изделия

Пример пилорамы с бензиновым двигателем

Угловая пилорама с установленным бензиновым двигателем может обойтись несколько дороже, чем электрический предшественник. Однако она будет обладать высокими показателями работоспособности.

Первым делом следует разработать чертежи будущего изделия. Также при создании дисковой пилорамы своими руками следует обзавестись специальным инструментом и большим количеством расходных материалов. Необходимо позаботиться и о месте расположения пилорамы, таким местом может стать свой гараж либо личный участок, но тогда будет необходим навес.

С самого начала необходимо разработать стол, который является простейшей, но важной деталью в пилораме-самоделке. Его конструкция в дальнейшем будет служить опорой для размещения крутящего вала, а также режущей пилы. Ее движение невозможно без подключённого к валу двигателя. Дальнейшая часть конструкции должна предполагать безопасную установку бензинового двигателя и соединение его с валом.

При создании дисковой пилорамы своими руками следует обзавестись специальным инструментом

Советы

Если предполагается коммерческая деятельность, связанная с обработкой дерева, то к созданию пилорамы нужно отнестись с большой скрупулезностью. Она должна обладать большим запасом работоспособности, при этом обеспечивая хорошую скорость и качество изготавливаемой продукции.

С. Розанова

rozarii.ru

Дисковая пилорама своими руками – все от чертежей до видео

Здравствуйте уважаемый читатель! На связи с вами Андрей Ноак. В данном материале я расскажу Вам, каким образом в домашних условиях можно изготовить дисковую пилораму для решения задач по распиловке древесины.  Дисковая пилорама своими руками– комплекс мероприятий, согласно которым в домашних условиях непосредственно вами будет произведена сборка оборудования согласно принципиальным схемам, чертежам и указаниям по сборке. Для того чтобы сформировать из бревен брус или доски применяют дисковую угловую установку.

Перед тем как приступить к работе, необходимо изучить принцип работы установки, прочесть и ознакомиться с оборудованием, которое будет применяться. Составить план пошаговых операций. Ни когда не торопитесь. Внимательно все изучите. Это Вас избавит от травматизма и увечий.

Силовая установка

Ниже я расскажу о силовой установке (один из компонентов нашей конструкции) и разберем какие компоненты необходимы для того что бы автоматизировать установку.

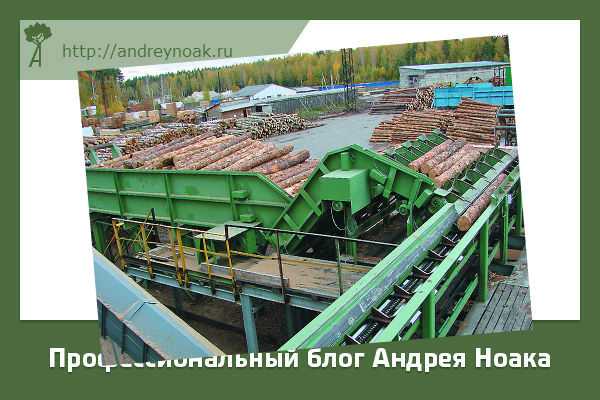

Во первых это линия подачи. Служит для того что бы транспортировать материал к режущим дискам. Изготовление линии можно исполнить как с транспортировкой бревен к диску, так и неподвижной. Если мы хотим сэкономить изготавливаем неподвижную конструкцию линии подачи.

Во вторых это непосредственно сам блок управления. Как Вы уже догадались, он служит для управления установкой. Зачастую его размещают с лицевой стороны узла реза, что это такое я опишу ниже.

На главной приборной панели можно разместить тумблеры (клавиши или кнопки) включения и выключения силового напряжения, потенциометры (осуществляют регулировку оборотов электродвигателя), систему защиты (для предотвращения поражения электрическим током), кнопку аварийного выключения, приборы измерения напряжения и силы тока (вольтметр, амперметр), сигнальные лампы (сеть, работа двигателя, авария и т. д).

Как собрать блок управления я расскажу в отдельной статье. Опишу все принципиальные электрические схемы, как и с чего можно соорудить в домашних условиях. К материалу приложу фото готового блока.

В третьих разберем, что такое узел реза. Как сделать данный узел? Можно исполнить как с двумя пилами, так и с одной. Расположение пил осуществляем в горизонтальной и вертикальной плоскости – вариант с двумя пилами. Такой установкой одновременно можно распилить бревно в двух плоскостях. Называют данный процесс обработки бревна угловым пилением.

Важным моментом для Вас можно отметить, что при выборе мини модели с использованием двух электродвигателей параметры необходимо подобрать по мощности и по количеству оборотов электродвигателя. Такое решение оградит Вас от ошибок и зря потраченного времени. Синхронизация этих значений приведет к синхронному резу бревна, ограничим вибрацию и ровность распила. Этого мы и добиваемся.

Из чего сделать?

Рассмотрим с чего же можно скомпоновать конструкцию циркулярки (в народе пилорама). Самым простым вариантом является рабочий стол. Отрезной диск размещен выше поверхности стола. С экономической точки зрения такой вариант является идеальным, но и конечно про недостатки:

  1. Низкая производительность;
  2. Подача пиломатериала к месту распила осуществляется в ручную;
  3. Обработка только листового пиломатериала или заготовок небольшого размера.

Если же все-таки Вы располагаете финансовыми возможностями, придется раскошелиться на закупку оборудования для монтажа угловой пилорамы. Плюсы данного оборудования:

  • Осуществление разреза материала в двух плоскостях;
  • Экономия времени на распил;
  • Энергоемкие показатели.

К недостаткам такой конструкции можно отнести:

  1. Дополнительные затраты на закупку дополнительного оборудования;
  2. Сложный монтаж оборудования.

Особенности

К конструктивным особенностям циркулярки можно отнести следующее:

  • Каретка режущая дисковая. На данной конструкции монтируются двигателя в горизонтальной и вертикальной плоскости, на вал крепятся режущие диски. По стационарной платформе каретка передвигается по смонтированным направляющим. Обязательно в таком случае необходимо смонтировать механизм для того что бы было возможно осуществить регулировки положения режущих дисков;
  • Платформа стационарная. На такой платформе монтируются фиксаторы для бревен. Если платформа будет без фиксаторов, бревно может сместиться, что приведет к порче пиломатериала.
  • Дебаркер. Можно укомплектовать бензопилу этим элементом. Служит насадкой на бензопилу. Можно очистить бревно от коры. Насадки бывают дисковые и барабанные.

Все материалы практически всегда у Вас под рукой, но если все-таки чего-то и не хватило, можно воспользоваться помощью хозяйственного магазина. Естественно это приведет к дополнительным затратам, но в таком месте можно закупить все оборудование и инструмент, который пригодится для монтажа. В расчет так же возьмите и материалы от зарубежных изготовителей. Оборудование так же справится с вибрацией, которая будет появляться в процессе работы с пиломатериалами.

Советы

Советы, которые пригодятся при изготовлении самодельной пилорамы в домашних условиях. Первое это нужно определиться, для чего нужна пилорама (домашняя стройка либо коммерция).

Второе — какой объем материала Вами будет распилен. Очень тщательно нужно подойти к конструктивным особенностям. Ведь так называемый самопал может привести к некачественному резу материала и его порче, так как оборудование будет подвержено постоянным нагрузкам.

Перед тем как начать необходимо начертить чертежи всей конструкции. Ведь не существует определенных особенностей по изготовлению. Каждая установка в домашних условиях собирается индивидуально, согласно вашим размерам.

В домашних условиях используют однофазную сеть. Применяют электродвигателя на 220 Вольт. Для увеличения производительности подключают сеть на 380 Вольт (трех фазная сеть). Умельцы применяют оборудование с бензиновым двигателем. Это бывает редко, но как показывает практика, бывает. В таких случаях нужно включить в конструкцию редуктор. Это необходимо что бы увеличить количество оборотов вращения пильного диска.

Это важно

Ниже приведены важные моменты, на которых стоит обратить внимание:

  • При изготовлении каркаса использовать швеллер №4 и №6. Для уменьшения вибрации, соединения обвариваем сваркой;
  • Направляющие каретки следует применять рельс марки Р50. Обязательно проверить на наличие искривлений и деформаций рельс. Затем осуществляется подбор опорных колес;
  • Передвижная часть платформы должна совпадать с размером каретки. Дополнительная регулировка возможна при помощи ступиц опорных колес;
  • Силовая установка (двигателя) монтируется подальше от места распила.
  • Для безопасности оператора следует смонтировать защитный щит, но он не должен в свою очередь мешать обзору при работе.

Видео в тему

В принципе вот и все, что хотелось рассказать. Не забывайте при эксплуатации оборудования проверять техническое состояние. Если материал был Вам полезен, рекомендуйте друзьям в социальных сетях. Буду рад ответить на Ваши вопросы. Удачи и до новых встреч, с вами был Андрей Ноак!

andreynoak.ru

угловые и другие варианты деревообрабатывающего оборудования, видео и фото



Это, казалось бы, простое оборудование пилит древесину с миллиметровой точностью реза — такую установку вы сможете собрать сами для своей мастерской

Нужно распилить бревно на доски или продольно разрезать небольшой брусок? Для этого понадобится специальный инструмент — пилорама, оснащённая пильным кругом. Я расскажу о том, как устроен и как работает это оборудование. Также вы узнаете, как небольшая дисковая пилорама своими руками собирается в домашних условиях.

Все, что нужно знать о дисковом пильном оборудовании

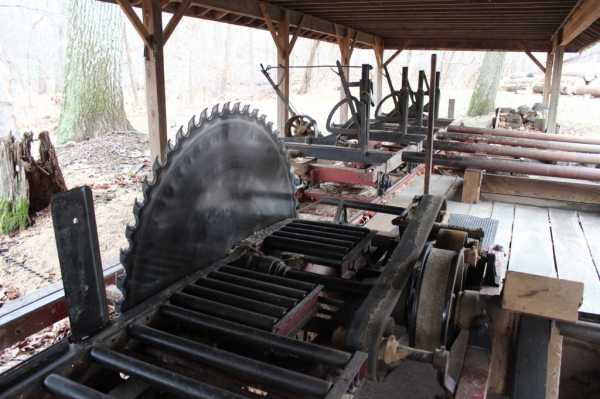

Дисковая пилорама — это стационарное деревообрабатывающее оборудование для распиловки древесины на пиломатериалы. Режущий инструмент — зубчатый диск, который приводится в движение двигателем посредством ременной передачи.

Есть несколько разновидностей распиловочного оборудования, начиная с самых простых настольных установок, которые можно сделать своими руками, и оканчивая промышленными агрегатами.

ИллюстрацииКлассификация по типу расположения режущего инструмента

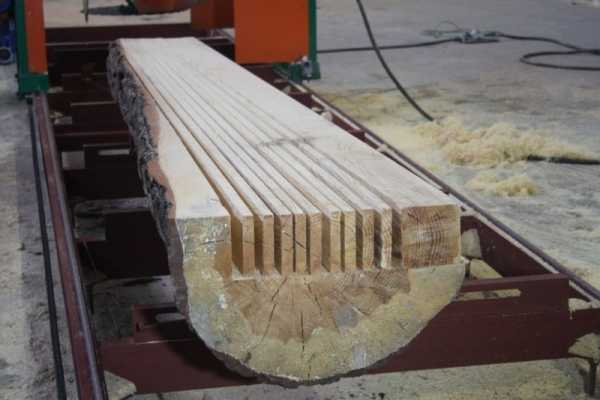

Горизонтальная дисковая пилорама. В этом оборудовании режущий инструмент расположен в горизонтальной плоскости. То есть, применяется один или два диска.

Устройство с двумя дисками более эффективное, так как режущие инструменты, за один проход, позволяют нарезать доску большей ширины.

Дисковая горизонтальная пила имеет недостаток — резка выполняется в одной плоскости и нарезанные доски придется дополнительно обрезать в продольном направлении.

Вертикальная дисковая пилорама. Такое оборудование получило распространение в мастерских различных умельцев, так как делая пилорамы своими руками, проще всего расположить диск именно в вертикальном положении.

Есть дисковые пилорамы, в которых используется одинарный вертикально расположенный зубчатый диск или сдвоенный режущий инструмент.

Комбинированная пилорама. Такое оборудование оснащается основными горизонтальным режущим инструментом и вспомогательным кромкообрезным блоком, состоящим из вертикальных дисков.

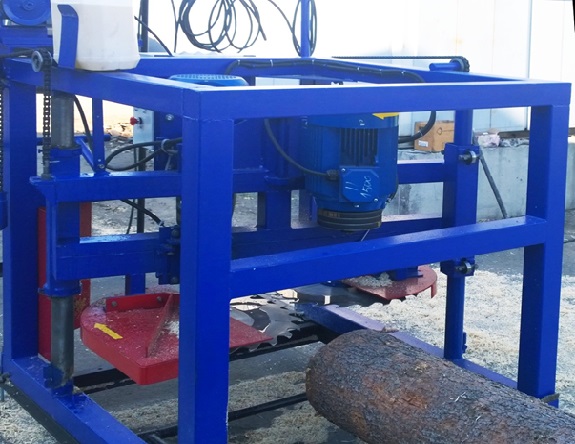

Угловая дисковая пилорама. В этом оборудовании применены два диска, расположенных под прямым углом относительно друг друга.

Таким образом, за один проход угловая пилорама обрабатывает бревно в двух плоскостях: по горизонтали и по вертикали.

Применение угловых дисковых пил позволяет сэкономить время при изготовлении бруса без ущерба для качества и точности размеров готового продукта.

ИллюстрацииКлассификация по типу привода
Агрегаты с приводом от двигателя внутреннего сгорания (ДВС). Такие установки получили распространение на небольших комбинатах и применяются преимущественно на открытом воздухе.

В качестве привода используются бензиновые двигатели с объемом до 200 см³ мощностью до 5 л.с.

Агрегаты с приводом от электродвигателя. Такие установки наиболее распространены, так как их, несмотря на меньшую мощность, можно эксплуатировать в закрытых помещениях.
ИллюстрацииКлассификация по степени автоматизации
Установки с ручным управлением. Это простейшее оборудование, в котором оператору приходится вручную двигать режущий инструмент вдоль бревна и своими руками отбирать готовые пиломатериалы.
Установки с полуавтоматическим управлением. Это самое распространённое оборудование, в котором оператор управляет установкой, но перемещение бревна осуществляется за счёт дополнительного электродвигателя.
Установки с полностью автоматизированным управлением. Оператору таких пилорам достаточно ввести значения размеров готовых пиломатериалов и оборудование в автоматическом режиме выполнит распиловку.

Выбор диска

Выбирая диск, учитываем диаметр штифта, на котором будет закреплён режущий инструмент и максимально допустимый диаметр диска. Параметры, рекомендованные для оборудования, можно найти в техническом паспорте. Если дисковая пилорама самодельная и паспорта нет, все замеры делаются штангенциркулем.

В маркировке пильного круга есть два числа, первое — это максимально допустимый диаметр диска, а второе — диаметр штифта. Режущий инструмент с диаметром круга до 315 мм применяется на бытовых станках. Диаметр круга 400 мм и больше — размер, предназначенный для промышленных пилорам.

Отличительная особенность пильного круга — это конфигурация зубьев и материал, из которого они изготовлены.

ИллюстрацииКлассификация в соответствии с конструктивными особенностями
Монолитные. Такие диски изготавливаются из однородной цельной пластины. Зубья на этих режущих инструментах выштамповываются, а уже затем разводятся и затачиваются.

Применяются зубья ножовочного типа — для работы с твёрдыми породами древесины и изогнутые — для распиловки древесины мягких пород.

Твердосплавные. Из цельной плиты нарезается круг — основа, и именно на основу наплавляются зубья той или иной конфигурации.

Преимущество твердосплавных дисков — увеличенный эксплуатационный ресурс.

Что можно сделать в домашних условиях

Напоследок расскажу, как собрать компактную модификацию дисковой пилы. Все настолько просто, что даже чертежи не нужны!

ИллюстрацииОписание действий
Подготавливаем пилу. По периметру подошвы циркулярной пилы сверлим не менее 6 отверстий с диаметром 6 мм.

Посредством этих отверстий, пилу будем крепить к основанию станка.

Делаем разметку под режущий инструмент. Прикладываем пилу подошвой к заготовленной столешнице. Выравниваем подошву по угольнику.

В раннее просверленных отверстиях в подошве делаем метки. По центру меток сверлим отверстия диаметром 2 мм.

Монтаж режущего инструмента. Прикладываем пилу поверх высверленных отверстий и крепим подошву через ранее сделанные крепежные отверстия саморезами.

Сразу же затягиваем саморезы, так, чтобы инструмент на столешнице стоял плотно и не двигался.

Включаем пилу и прорезаем паз. Переворачиваем столешницу диском кверху и угольником проверяем угол расположения диска — он должен быть прямым.

Монтаж опор. Как показано на фото, от края столешницы отступаем по 100 мм и прочерчиваем линию.

По сделанной разметке, с шагом в 50 мм, сверлим сквозные отверстия диаметром 2 мм. В каждом отверстии делаем потай под головку самореза.

Под столешницу подкладываем бруски с сечением 50×100 мм. Выравниваем бруски, чтобы они оказались на линии высверленных отверстий и вкручиваем саморезы. В итоге, с изнанки столешницы у нас должны получиться две прочно закреплённые опоры.

Монтаж боковых стенок. К опорам под столешницей прикладываем боковые стенки и прихватываем их струбцинами. Каждую стенку фиксируем на опоре 6-8 саморезами.

Вкручивать саморезы нужно так, чтобы они не попали в саморезы, которыми крепили опоры.

Чтобы опорные бруски не треснули, перед тем, как вкрутить саморез, нужно просверлить отверстие с диаметром меньшим, чем толщина самореза

.

Устанавливаем распорку. Чтобы жестко зафиксировать боковые стенки, вставляем между ними распорку, которую крепим через каждую стенку на несколько саморезов.
Блокируем кнопку режущего инструмента. Нажимаем пусковую кнопку и перетягиваем ее пластиковым хомутом.
Пробный запуск. Подводим к режущему инструменту питание и включаем пилу. Для удобства работы, желательно использовать розетку с пусковой кнопкой, как показано на фото.
Устанавливаем ограничитель. Ровную рейку крепим струбцинами на том расстоянии от диска, которое будет равным толщине готовой доски.

Важно установить ограничительную рейку так, чтобы она была параллельна пильному кругу.

Подведем итоги

Дисковая пилорама — это полезный инструмент, который не помешает в домашней мастерской. Теперь вы знаете, что собой представляет этот станок и как самому сделать его компактную модификацию. Если остались вопросы по конструкции режущих станков, напишите об этом в комментариях. Кроме того, посмотрите видео в этой статье, уверен, вам будет интересно.


kursremonta.ru

схемы, чертежи (фото и видео)

28 октября 2015

Просмотров: 4439

Изготовление дисковой пилорамы своими руками позволяет значительно удешевить оснащение небольшого цеха по организации деревообработки.

Схема самодельной пилорамы.

Предназначение агрегата

Древесина представляет один из наиболее распространенных и востребованных стройматериалов. Самым популярным способом обработки древесины является распиловка материала при помощи пил различной конструкции. Очень часто в качестве распиловочного оборудования применяются дисковые пилы. Такая конструкция позволяет качественно и быстро изготовить из обычного «кругляка» обрезные и необрезные древесные пиломатериалы, также можно с легкостью изготовить брус, доску или рейки в соответствии с заданными размерами.

Дисковая пилорама.

Дисковые установки могут применяться для осуществления последовательной обработки древесины после распила при помощи ленточной пилы и для изготовления первичных пиломатериалов.

Подобное оборудование обладает высоким уровнем производительности, так как имеет возможность осуществлять продольную и торцевую обработку, а также деление.

Дисковая пилорама является незаменимым оборудованием при проведении строительства деревянных домов, ее использование позволяет ускорить и упростить строительные работы.

Применение этого оборудования является особенно эффективным при продольной распиловке крупного бруса. Эта процедура занимает всего лишь несколько минут.

Конструкция установки

Дисковая пилорама представляет собой аппаратный станок, осуществляющий продольную распиловку дерева. Функционирование оборудования обеспечивается использованием в качестве силового привода электромотора соответствующей мощности. Основными элементами пилорамы являются:

  • два электродвигателя;
  • дисковые пилы;
  • рельсовые направляющие;
  • каретки.

Элементарная конструкция установки представляет собой стол, на котором монтируется вал с диском, режущая часть последнего вращается над плоскостью стола.

Распиловочная установка пилорамы.

Такая самодельная дисковая пилорама чаще всего применяется в бытовом использовании. Промышленная установка имеет более сложное строение и оснащается дисковыми пилами, которые имеют возможность в процессе работы изменять угол пиления.

Основным рабочим элементом установки является дисковая пила, которая монтируется на валу шпинделя установки или на валу электродвигателя. В зависимости от конструкции такие установки могут быть одно- или многопильными. В многопильном агрегате для привода в действие рабочего инструмента используются отдельные электромоторы, которые могут по своей мощности не совпадать между собой.

Каркас установки монтируется из прочных труб, которые скрепляются при помощи сварки. В качестве направляющих в конструкции оборудования используются рельсы, на которых устанавливаются металлические каретки, осуществляющие перемещение пильного агрегата.

Принцип действия устройства

Установка способна функционировать как в помещении, так и на открытом воздухе. Применение агрегата позволяет получить ровную поверхность распила. Если в процессе работы используется угловая пилорама, то распиловка леса может осуществляться в двух плоскостях одновременно: как вдоль, так и поперек продольной оси бревна. Это достигается благодаря тому, что рабочие элементы располагаются в двух перпендикулярных плоскостях. Такой тип установки способен работать с любой древесиной.

Чертеж пилорамы с размерами.

Если для распиловки используется двухдисковая пилорама, то можно осуществлять распиливание бревен, диаметр которых превышает 70 мм, в двух перпендикулярных плоскостях. Ширина распила при этом может быть не больше 1 мм.

Производство поперечного и продольного распиливания бревен на таких установках можно осуществлять одновременно в обоих направлениях при перемещении по рельсам, направляющим портал с установленными на нем пилами. Передвижение портала и кареток происходит при помощи привода, оснащенного электромотором. Скорость перемещения агрегата регулируется ступенчато, путем применения цепной передачи.

Установка не требует проведения монтажа на специальной платформе или фундаменте. Главное — все электрические компоненты конструкции должны иметь надежную защиту от атмосферных осадков. В настройке оборудования часто применяется электронная линейка, которая позволяет с легкостью настраивать параметры распила в автоматическом режиме.

Изготовление самодельной пилорамы

Перед изготовлением установки следует нанести подробные чертежи всех комплектующих, входящих в состав конструкции агрегата. Наиболее простым вариантом установки является однодисковая пилорама. Схема такой конструкции включает в свой состав следующие элементы:

  • движущаяся каретка;
  • два электропривода.

Один из электроприводов обеспечивает перемещение портала вдоль направляющих, а второй привод служит для движения дисковой пилы.

Схема сборки пилорамы.

Такая конструкция носит название горизонтальной. Каретка устройства изготавливается из металла, она должна с легкостью перемещаться на роликах вдоль направляющих установки.

Изготовление оборудования своими руками начинается с подготовки инструмента и материалов для конструирования, ими являются:

  • строительные козлы;
  • доски;
  • металлические пластины;
  • элементы;
  • электродвигатели;
  • набор инструментов и приспособления для проведения сборки агрегата.

Для изготовления агрегата сначала требуется заняться сборкой рамы устройства. Для этой цели строительные козлы объединяются при помощи досок. Длина используемых досок зависит от размера материала, который предполагается обрабатывать на самодельном станке.

После изготовления рамы приступают к плоскости стола. Его основание изготавливается из дерева, а на поверхности закрепляются металлические пластины, имеющие ширину 230-250 мм и толщину 1,2 мм. Пластины между собой соединяются перемычками и винтами. После изготовления стола в его деревянной части делается паз с таким расчетом, чтобы установленная дисковая пила не соприкасалась с его краями.

Режущий инструмент изготовить самостоятельно можно, но лучше всего его приобрести в строительном магазине. Диск закрепляется на валу, привод которого осуществляется при помощи ременной передачи. При закреплении двигателя следует предусмотреть возможность небольшого его перемещения, что нужно для осуществления натяжения ременной передачи. Направляющую для пилорамы изготавливают из досок.

Изготовление режущего инструмента своими руками

Для изготовления режущего прибора самостоятельно следует сделать заготовку из инструментальной стали диаметром не менее 400-500 мм и имеющую толщину 3 мм. Для того чтобы превратить заготовку в дисковый режущий инструмент, на ней следует сделать несколько зубьев, которых будет достаточно для работы с самыми разнообразными породами древесины.

Для изготовления резцов можно использовать куски старых сломанных сверл или пластинки, изготовленные из твердого сплава. Последние навариваются на пильный диск. Для лучшей работы их следует закреплять надежно и качественно. Угол резания должен варьироваться в интервале от 27° до 32°, при этом задний ход должен быть равен 15°.

После изготовления самодельного режущего инструмента требуется провести его тщательную балансировку, от правильности которой зависит качество распила. В случае плохого выполнения балансировки наблюдается трение зубьев о стенки распила. Режущий инструмент к столу закрепляется таким образом, чтобы диск пилы располагался четко посередине зазора, который формируется между стенками щели и пластинами.

Работа с дисковыми пилами требует наличия определенных навыков. Установка не нуждается в особом уходе, а функционирование оборудования не доставляет в процессе эксплуатации проблем. При работе на таком оборудовании требуется строгое соблюдение техники безопасности. Промышленные установки в своей конструкции имеют специальную кабину с элементами управления для оператора станка.

Автор:


Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

masterinstrumenta.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
